Сэндвич труба своими руками 🌡 или как собрать и установить дымоход через крышу

Общеизвестно, что для функционирования источников тепла любого типа, за исключением, быть может, электрического котла, требуется система удаления продуктов сгорания топлива. Можно обустроить дымоход в виде традиционной кирпичной трубы, также возможно применить для решения этой задачи современные композитные материалы.

В настоящее время широкое распространение среди профессиональных строителей и владельцев частных домов получили металлические сэндвич дымоходы. Они отличаются прекрасными эксплуатационными качествами и долгим сроком службы. Установка дымохода сэндвич своими руками не представляет заметных сложностей и может быть выполнена заметно быстрее строительства обычной трубы из кирпича при соблюдении правильной технологии сборки.

Дымоход из сэндвич труб может быть элегантным

Содержание

• 1. Преимущества и недостатки дымохода из сэндвич трубы
• 2. Качество материалов трубы имеет решающее значение
• 3. Влияние вида топлива на выбор дымохода
• 4. Перечень конструкционных элементов сэндвичных дымоходов
• 5. Подбираем диаметр трубы для конкретных условий
• 6. Монтаж сэндвич трубы своими руками
  • 6.1. Сборка элементов системы
  • 6.2. Как правильно вывести сэндвич трубу через потолок и стену
  • 6.3. Как сделать проход дымоходной системы сквозь кровлю
  • 6.4. Крепление дымохода к стене
  • 6.5. Как монтировать дымоход на крыше
• 7. Эксплуатация системы и решение проблем плохой тяги
• 8. Комментарии посетителей по теме статьи

Преимущества и недостатки дымохода из сэндвич трубы

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

• Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
• Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
• Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты. Сэндвичные трубы для монтажа дымохода позволяют предохранить канал удаления дыма от температурных колебаний внешней среды. Дымоходные трубы сэндвич обладают следующими преимуществами:

• минимальным образованием конденсата;
• хорошей тягой;
• пожарной безопасностью;
• возможностью монтажа снаружи здания;
• длительным сроком службы.

Сэндвич трубу можно изготовить своими руками

К недостаткам элементов сэндвич дымоходов относится возможная разгерметизация конструкции в процессе длительной эксплуатации. При резких температурных колебаниях внешней среды может нарушиться механическая целостность изделия. К тому же они имеют достаточно высокую стоимость. Разумеется, сэндвич труба, установленная своими руками, снижает материальные издержки.

Качество материалов трубы имеет решающее значение

Работоспособность и срок службы сэндвич дымохода во многом зависит от качества материала, из которого изготовлены его трубы. Популярность у потребителей порождает большое количество контрафактной продукции, поэтому следует обращать особое внимание на свойства металла, из которого изготавливаются сэндвичные трубы.

При ее прогорании велика вероятность возникновения пожара и отравления жильцов угарным газом.

Визуально определить качество металла не представляется возможным, поэтому нужно разбираться в его марках. Марки нержавеющей стали имеют следующие характеристики:

• К наиболее дешевым относится сталь АISI 430. Ее можно использовать для изготовления внешней трубы, атмосферные воздействия не принесут вреда, а вот для обустройства внутреннего дымоходного канала стойкости этого материала явно недостаточно.
• В марке металла АISI 439 стойкость к коррозии и механическую прочность повышают включенные в его состав добавки титана . Эту сталь можно использовать для удаления продуктов сгорания топлива в газовых печах и небольших котлах.
• Высокую сопротивляемость агрессивным химическим средам и воздействию высоких температур обеспечивают добавки молибдена и никеля в сталь марки АISI 316. Ее применение возможно в системах удаления дыма любого котельного оборудования.
• Универсальными эксплуатационными характеристиками отличаются нержавейки марок АISI 316i и АISI 321. Они выдерживают нагревание до очень высоких температур и обладают высокой коррозионной стойкостью.
• Наиболее высокой ценой и эксплуатационными качествами отличается нержавеющая сталь АISI 310S. Она выдерживает нагрев до тысячи градусов по Цельсию, поэтому применяется в любых генераторах тепловой энергии.

Результат применения некачественных труб

В технической документации качественных изделий обязательно обозначается марка стали, из которой они изготовлены. Следует насторожиться, если эта информация отсутствует, в этом случае легко нарваться на контрафактную продукцию.

Заметим, что магнит не притягивается к нержавеющей стали с легирующими добавками, поэтому проверить метал можно и таким простым способом.

Влияние вида топлива на выбор дымохода

На выбор дымохода большое влияние оказывает вид сжигаемого в генераторе тепловой энергии топлива. Очень важен химический состав продуктов сгорания. При горении природного газа образуется вода, углекислый газ и немного сажи, а при сжигании дров, угля или жидкого топлива образуется множество химически агрессивных компонентов.

В любом случае внутренняя поверхность дымохода должна обладать низкой адгезией и химической инертностью к воздействию кислотных компонентов. Твердые или жидкие сорта топлива предъявляют повышенные требования к качеству материалов, из которых изготавливаются дымоходные трубы.

Большое практическое значение имеет температура образующегося дыма. Вытяжку котлов на газовом топливе можно подключать в дымовой канал через гофрированный алюминиевый рукав, а вот для твердого топлива он уже не подойдет. Здесь потребуется применение материалов более устойчивых к воздействию высоких температур, особенно поблизости от выхода продуктов сгорания.

Перечень конструкционных элементов сэндвичных дымоходов

Сэндвич дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Сегменты дымохода сэндвич: внутри трубы большего диаметра помещается труба меньшего сечения, между ними находится плотный термоизолирующий материал, чаще всего базальтовая вата. Она не боится химических и физических воздействий, легко переносит значительные перепады температур.

Материалом для изготовления труб служит нержавеющая сталь, медь, латунь или алюминий. Медные и латунные трубы стоят дорого. Алюминий значительно дешевле, но он сильно изменяет геометрические размеры при нагреве и остывании, поэтому возможно нарушение герметичности изготовленного из него дымохода.

Перечень элементов дымохода из сэндвич труб

Обустройство системы удаления дыма требует применения для ее монтажа множества элементов. Основными деталями вытяжного канала для удаления продуктов сгорания являются:

• отрезки труб прямой формы;
• тройники и коленные сочленения;
• патрубки для проходов через межэтажные перекрытия;
• уплотнитель для трубы, проведенной сквозь крышу.

Наравне с этими элементами есть множество других монтажных приспособлений, облегчающих выполнение работы и дальнейшую эксплуатацию системы вытяжки. На элементах здания трубы дымохода закрепляются при помощи кронштейнов, которые размещаются через каждые два метра канала отвода газов. Использующиеся для монтажа хомуты фиксируются на стене крепежными элементами, соответствующими строительному материалу, из которого эта стена изготовлена.

Собирать своими руками сэндвичные дымоходы нужно, соблюдая схему соединения деталей конструкции. Для надежного функционирования системы монтаж труб дымохода сэндвич нужно выполнять аккуратно и тщательно.

Подбираем диаметр трубы для конкретных условий

Диаметр двухконтурной трубы должен соответствовать выходному патрубку котельного оборудования, внутренний кожух сэндвича ни в коем случае не должен быть меньше по размерам. Нельзя допускать сужения просвета трубопровода в месте сочленения, это может уменьшить тягу дымохода. Необходимый для конкретных условий диаметр трубы выбирается в зависимости от мощности котельного оборудования.

Устройство сэндвич трубы

Сечение трубы в восемь сантиметров используется для установок с мощностью менее трех с половиной киловатт. Трубы с диаметром от девяти с половиной сантиметров применяются для котлов мощностью не более 5,2 киловатта, при больших значениях этого параметра потребуются трубы сечением в одиннадцать сантиметров. В процессе устройства дымохода нельзя допускать его сужения, а вот расширять его вполне возможно.

Монтаж сэндвич трубы своими руками

Чтобы правильно смонтировать сэндвичные трубы, нужно соблюдать следующие далее рекомендации. Перед монтажом сэндвич дымохода своими руками необходимо рассчитать нужное количество всех элементов с учетом особенностей конструкции дома. Следует внимательно изучить техническую документацию на изделие и ознакомиться с рекомендациями по технике безопасности при монтаже дымоходной трубы через стену или перекрытие потолка.

Следует сделать все необходимое для предотвращения возможности возгорания близлежащих к нему деталей строительной конструкции во время эксплуатации дымохода. Сэндвичные трубы при монтаже дымохода через стену надежно укрепляются.

Обустройство сэндвич дымохода внутри здания

Существует два варианта размещения: внутренняя установка с проводкой через чердачное перекрытие и установка трубы сэндвич с выходом через стену и закреплением на ней снаружи. При внутреннем размещении трубопровод не испытывает отрицательного воздействия внешней среды, на внутренней поверхности образование конденсата сведено к минимуму. Для выполнения работы понадобятся следующие инструменты:

• перфоратор для проделывания отверстий в перекрытиях;
• электрическая дрель для крепления кронштейнов;
• шлицевая и крестовая отвертки;
• строительный уровень и лестница.

Сборка элементов системы

Сборка элементов дымоходной системы всегда начинается с нижней части с последующим продвижением наверх. Непосредственно к источнику тепловой энергии сэндвич дымоход подключать нельзя. Сначала на выходной патрубок печи или котла надевается переходник, обмазанный герметиком, стойким к воздействию высокой температуры, затем устанавливается основная труба. Место соединения надежно фиксируется металлическим хомутом.

Варианты монтажа сэндвич труб

Существует два способа монтировать сэндвичные трубы: «по дыму» или «по конденсату». В первом случае каждая предыдущая труба вставляется внутрь следующей за ней. Так собирается и внутренняя, и наружная части. Данный вариант соединения дымохода применяется для печей с повышенной температурой горения топлива.

По конденсату трубы соединяются следующим образом: внутренняя труба собирается последовательной вставкой верхнего отрезка в нижний, внешняя – противоположным образом, то есть вставкой предыдущего элемента в последующий. При таком монтаже дымохода образовавшийся конденсат стекает по внешнему кожуху в дренаж, и поэтому его применяют в перечисленных случаях:

• при низкой температуре продуктов сгорания;
• в случае расположении дымохода снаружи здания;
• в системах длительного или тлеющего горения.

В ситуации, когда дымоход уходит вертикально вверх, как в банной печи, на ее выходе устанавливают трубу с одной стенкой и уже к ней подключают сэндвич трубу. Если последнюю подключить напрямую к печи, слой изоляционного материала между стенками двух труб спечется и перестанет выполнять свои функции. В том случае, когда требуется получить большее количество тепла за счет дымохода, длина одинарной трубы увеличивается, и на ней можно разместить бак для подогрева воды. При этом близлежащие стены помещения защищаются от воздействия высокой температуры экраном.

Как правильно вывести сэндвич трубу через потолок и стену

Вывести и закрепить трубы возможно с помощью короба, внутри которого проделано отверстие. Высота короба должна быть приблизительно на семь сантиметров больше толщины перекрытия для предотвращения его возгорания. Надо учитывать то, что, несмотря на наличие термоизоляционной прокладки, внешняя поверхность дымохода может прогреваться до достаточно высоких температур. Вследствие этого обязательно выполнение дополнительной изоляции в местах соприкосновения с горючими материалами, такими, как дерево, пластик и так далее.

Варианты обустройства выхода дымохода через потолок

Внутри короба находится специальный отрезок трубы, который не должен иметь стыков, и это -важное требование при выполнении монтажа. Предварительно следует выполнить маркером точную разметку. После установки отрезка трубы в коробе стыки нужно тщательно изолировать.

Размер вырезаемого для прохода трубы отверстия должен превышать ее сечение не менее, чем на двести пятьдесят миллиметров. В образовавшийся промежуток закладывается жаропрочный материал, наиболее часто — базальтовая вата. Кроме обеспечения термоизоляции, это предотвращает повреждение дымохода при усадке элементов строительной конструкции, их деформации под воздействием температуры или влажности.

Монтаж сэндвич дымохода через стену

Для прокладки дымохода через перекрытия, изготовленные из подверженных горению материалов, применяются специальные узлы с воздушным зазором между наружной частью и внутренней поверхностью. В случае, когда материал не воспламеняется, вместо проходного элемента возможно установить разгрузочную платформу, которая будет служить дополнительной опорой конструкции.

Как сделать проход дымоходной системы сквозь кровлю

Для вывода дымоходной системы через кровлю следует правильно обустроить отверстие. Со стороны чердака вокруг трубы нужно закрепить лист металла или специально подготовленную панель с отверстием. Укрепляется конструкция брусками или обрешеткой.

Дымоход при прохождении через крышу нарушает ее герметичность. Для предотвращения возникновения протечек применяют изоляционный материал, который носит название кровельной проходки. Последняя представляет из себя пирамидку, которая состоит из нескольких ступеней, размещенных на гибком фланце круглой или квадратной формы. Материалом подобного изделия служит силикон или атмосферостойкие типы резины.

Монтаж сэндвич трубы через кровлю

Благодаря эластичности этих материалов проходка надежно согласуется с кровлей любого типа и сопротивляется агрессивному воздействию внешней среды. Подбирается эта деталь в зависимости от диаметра трубы и угла уклона крыши. Отличными эксплуатационными свойствами обладает проходка, изготовленная из металла, но ее установка возможна только на крышу без рельефного рисунка или мягкую кровлю. При этом для качественной герметизации нужно точно подобрать соответствие расположения фланца уклону покрытия.

Крепление дымохода к стене

При наружном размещении через каждые два метра сборки дымоход монтируется к стене надежными кронштейнами. Если в монтажной схеме предусматриваются тройники или сгоны, то каждый такой элемент тоже монтируется к стене. Это дает возможность поддерживать дымоход в вертикальном положении, снизить нагрузку на стыковые соединения и сделать невозможным разрушение в результате шквальных порывов ветра.

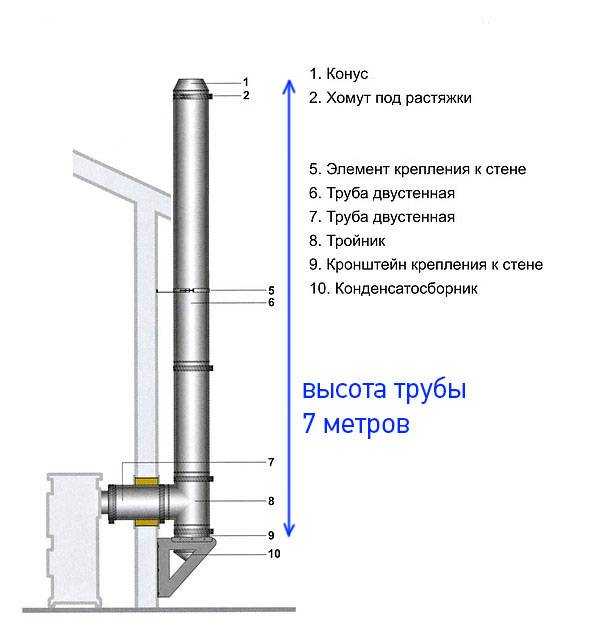

Установка сэндвич дымохода снаружи здания

Стыковые соединения стягиваются металлическими хомутами. Отводы и тройники фиксируются при помощи индивидуальных кронштейнов. Между стеной и дымоходом обязательно оставляется промежуток, который называется отступком, величина его зависит от степени горючести материалов отделки, толщины перегородки котельного оборудования и так далее.

Варианты крепежа дымохода на стене

Рекомендуется приобретать крепежные элементы с запасом около тридцати процентов, так как в этом случае не придется отвлекаться от работы при повреждении деталей. Нужно четко следовать инструкции по сборке изделия и использовать крепежные элементы только высокого качества. Кронштейны должны соответствовать строительному материалу, из которого изготовлена стена.

Как монтировать дымоход на крыше

При установке дымохода на крыше необходимо принимать во внимание его вид и размещение зданий по соседству. Труба не должна находиться в такой зоне, где произойдет ухудшение естественной тяги. Высота расположения над кровлей определяется расстоянием между трубой и коньком, над которым она должна возвышаться не меньше, чем на пятьдесят сантиметров. Над плоской крышей возвышение должно составлять не менее ста двадцати сантиметров, если кровля комбинированная – не менее двухсот сантиметров.

В том случае, когда конек находится от трубы на расстоянии от полутора до трех метров, дымоход допускается располагать на общем уровне с ним. При большей удаленности от конька проводится горизонтальная линия с углом снижения десять градусов, и дымоход размещается не ниже этой черты. При несоблюдении этих правил возможно образование обратной тяги в системе удаления продуктов сгорания топлива.

Высота установки трубы на крыше

В трубе дымохода устанавливается уловитель искр в том случае, если при изготовлении кровли использовались горючие материалы. Над выходным отверстием монтируется конусообразный оголовок. Для защиты от атмосферных воздействий применяются грибки или дефлекторы.

Эксплуатация системы и решение проблем плохой тяги

Длительная эксплуатация дымохода приводит к образованию на его внутренних стенках сажевого налета. При его утолщении происходит уменьшение внутреннего сечения трубы, вследствие этого снижается ее проходимость, и уменьшается тяга. Проблема плохой тяги решается регулярной чисткой дымохода.

Для этого предусматривается дверца в нижней части конструкции или устанавливается специальный стакан, которые открывают доступ к внутренним частям сэндвич трубы. Уменьшить образование сажевого налета или даже предотвратить его появление поможет соблюдение следующих несложных правил:

• Хвойные породы древесины следует использовать в качестве топлива как можно реже. При сгорании они выделяют трудно удаляемые с внутренней поверхности трубы смолы, к которым прилипает сажа.
• Дрова перед отправкой в топку нужно хорошенько просушить. При сжигании сырых дров образуется очень много дыма, копоти и сажи.
• Полиэтиленовые пакеты и бытовой мусор использовать в качестве топлива нельзя ни в коем случае. При их сгорании выделяется множество химически агрессивных компонентов.
• Для профилактики образования сажи в дымоходе завершать сжигание топлива надо осиновыми дровами. Они дают высокое пламя и температуру, которые выжигают образовавшуюся в трубе сажу.

Ревизия и шибер для организации чистки сэндвич дымохода

Период эксплуатации сэндвич дымохода составляет около пятнадцати лет и выше. Для его безотказной работы в течение длительного времени нужно соблюдать простейшие правила. Нельзя заменять источник тепловой энергии таким образом, чтобы температура продуктов сгорания топлива превышала расчетные значения именно для этого типа дымохода.

Следует регулярно отслеживать состояние теплоизоляторов во всех проемах и заменять их по мере необходимости. Нужно контролировать процесс образования и слива сконденсированной влаги. При удалении сажи не следует применять механический способ очистки.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Монтаж и установка сэндвич дымохода: пошаговая инструкция

Многие будущие владельцы загородного жилья хотели бы обзавестись своим уютным домашним очагом. Обустройство печи либо камина, обязательно требует монтаж трубы дымохода. Установка дымохода выполняется еще на момент строительства и возведения стен, однако бывают случаи, что заказчики уже построили дом, а заранее продумать такие вещи забыли. Поэтому сегодняшняя статья будет полезна не только тем, кто еще на этапе строительства, но и тем, у кого появилось желание соорудить небольшой камин уже после постройки дома. Как сделать это и на что обращать внимание, постараемся подробно ответить в изложенной статье.

Подготовительные работы

Перед тем, как приступать к монтажу, необходимо уточнить несколько основных факторов. Подбирая канал, нужно учитывать особенности высоты здания, диаметра будущего канала и прочие. Особую роль отдавайте месту установки и расположению отопительной аппаратуры. Установка сэндвич дымохода, как и любого другого может выполняться двумя основными способами:

• Внутренним.
• Внешним.

К примеру, при внутреннем размещении монтаж сэндвич дымохода выполняется непосредственно в отапливаемом помещении, и дополнительная герметизации в таком случае не требуется. Но, нюанс есть, если чердачное помещение не отапливаемое, в таком случае, нелишним будет во время монтажа дополнительно утеплить трубу и провести герметизацию, чтобы исключить попадания отработанных газов в комнаты с вытекающими последствиями.
Кроме того, на начальном этапе обдумайте, как быть с теми материалами, стенами, рядом с которыми, соприкасаясь, будет проходить дымоход. Поверхности должны быть обработаны специальными антипиренами.

Установка сэндвич дымохода своими руками

Что касается внешних систем, то сборка внешнего сэндвич дымохода должна выполняться с учетом обязательного утепления. Такие типы намного безопасней, так как сразу же при монтаже выводят трубу наружу, уменьшая вероятность попадания отработанных газов в помещения.

Какой тип и форму выбрать? Здесь стоит отдавать предпочтение не только эстетическим показателям, но и функциональным. Учитывайте особенность, что зафиксировать или закрепить квадратный дымоход просто, он достаточно легок в эксплуатации, не требует особых навыков при монтаже. Но, главный недостаток такой системы – это скопление конденсата и прочей не нужной грязи и пыли внутри.
Круглые элементы в этой части намного предпочтительней, учитывая свою форму, они намного меньше задерживают не только разнообразный мусор, который может попасть от порывов ветра, но и образовывают меньше конденсата, естественно с учетом правильного утепления.

Единственно, такие системы сложные в монтаже и вам потребуется сноровка.
Кроме того, не забывайте подготовить необходимый инструмент для монтажа заранее. Итак, инструменты необходимые для устройства дымохода:

• Дрель, болгарка.
• Лобзик, шуруповерт.
• Молоток.
• Отвертки.
• Защитная амуниция.
• Шпатель и стамеска.

Основные этапы монтажа

Для того чтобы установить дымоход своими руками нужна пошаговая инструкция. Ниже приведем примерный план работ, которого рекомендуется придерживаться. Итак:

1. Первым делом проводите расчет канала, подгоняете размеры «на земле».
2. Устанавливаем образованную трубу дымохода из нержавеющей стали своими руками.
3. Подключаем систему, то есть устанавливаем источник (котел, печка) и конденсатор. Также рекомендуется на момент монтажа дымохода из нержавейки или монтажа дымохода из сэндвичпанелей, установка конденсата приемника и отводчика.
4. Проверка системы и монтаж «зонтика» (оголовок).

Конструкции дымоходов

Особенность крепления для дымоходов подразумевает использование крепежных элементов независимо от типа системы, через каждые метр-полтора. Учитывая конструкции дымохода, проведите работы по утеплению и герметизации. При теплоизоляции особенно железных труб, рекомендуется использовать веками проверенный метод, а именно глину. Все современные способы не могут гарантировать стопроцентную защиту, поэтому обращайте внимание на это.

Расчет комплектующих элементов дымохода

Установка дымохода должна проходить после обязательного расчета всех элементов, учитывая некоторые правила, которые являются основополагающими. Итак, необходимый перечень правил:

• Если предусмотрена плоская крыша строения, конек трубы должен выходить не меньше, чем на 0,5 метра.
• Для скатных крыш, выход «зонтика» должен быть не менее 1,5 метра и на одном уровне с верхним коньком.
• При обустройстве крыши из воспламеняемых элементов, любая труба должна возвышаться не менее, чем на 1,5 метра.
• В местах стыков и проходов через перекрытия, нужно выполнять качественную термоизоляцию.

Учитывая эти не хитрые правила, детали для дымохода можно приобрести впритык, без переплат. Особое внимание уделяйте пожароопасным крышам, не стоит экономить на герметизации и теплоизоляции.

Что представляют собой сэндвич трубы?

Что такое сэндвич труба? Сэндвич трубы дымохода представляют обычную, по сути, конструкцию, когда одна стальная труба, вставлена в другую. А образованный просвет, «залит» специальным теплозащитным материалом. Слой теплозащиты несет в себе всю нагрузку во время работы котла, поэтому температура внешней стороны не позволяет образовывать конденсат. Да и касательно пожарной безопасности – это очень хорошо. Нет прямого соприкосновения с перекрытиями и стенками, от чего предпочтительней устанавливать такие трубы именно в деревянных домах. В остальном, сэндвич из нержавеющей стали полностью идентичен, с классическим однослойным каналом.

Устройство сэндвич-трубы

Сборка сэндвич трубы

Руководство от производителя рекомендует использовать два типа сборки, каждый подходит под определенные условия.

Собирая и устанавливая дымоход, нужно исходить из двух факторов:

1. Монтаж «по дыму».
2. Монтаж «по конденсату».

Первый вариант не совсем правильный с точки зрения организации качественного дымоотведения, так как образованный конденсат будет попадать в щели и зазоры средней прослойки. Происходит это из-за не плотного прилегания. Заметить это очень сложно, особенно при монтаже, но со временем проблема проявит себя. И при наступлении морозов, попавшая вода в теплоизолятор, попросту «разорвет» дымоход.

Два принципа монтажа» по дыму» и «по конденсату»

Второй тип сборки более предпочтительный и верный. При этом решении, вся влага свободно протекает через герметичный стык и попадает в конденсатоприемник. Так же дела будут обстоять и внешне, по швам капли будут стекать вниз, не попадая в теплоизолятор.

Монтаж сэндвич дымохода своими руками

Сам монтаж сэндвич нержавеющего дымохода никаких сложностей не вызовет. Проводя монтаж дымохода своими руками, запомните важное правило, делать это нужно только снизу вверх.

То есть, сначала работаем с котлом, постепенно продвигаясь к крыше, таким образом, мы, как бы надеваем верхнюю трубу на нижнею. Проводя установку дымохода, сэндвич панелей своими руками, помните, что один из краев будет — зауженный. Как раз этот край и нужно вставлять в верхнюю трубу, чтобы шов получился сверху вниз, но не наоборот. Кстати, можно использовать при монтаже и тройник, он избавит от скапливающейся сажи и позволит конденсату стекать в специальный приемник.

В местах прохода через стены и перекрытия, места под кронштейны для дымохода из сэндвич труб нужно обязательно укреплять. Чтобы место перехода надежно держалось, и было не проницаемым, можно вырезать большего размера отверстие, перекрыв его плитой фанеры, сверху прикрутить асбестовый лист, а поверх него «оцинковку». После этого, прорезаем нужного диаметра отверстие и проводим монтаж.

Самый ответственный момент монтажа дымохода – это проход через крышу. Для этого потребуется изнутри приложить оцинкованный лист, через который провести трубу. Когда она полностью выведена, прикручиваем «оцинковку». Можно завести края под кровлю, дополнительно отделав её.

Не забываем, если кровля воспламеняемая, нужно установить дополнительный дефлектор, чтобы обезопасить от попадания искр на кровлю.

Когда полностью вывели трубу, можно проводить работы по укреплению стыков. Делать это разрешается с помощью обычных хомутов. Пример скрепления стыков: соединения между собой проводим обжимным хомутом с одной стороны, а стыки с другими элементами, будто тройники или переходники, с двух сторон теми же хомутами.

Финальным этапом, уже после того, как весь монтаж закончен, нужно обязательно снять защитную пленку (в местах прохода через перекрытия заранее). После рекомендуется провести герметизацию швов с помощью герметика, учитывайте при покупке жароустойчивость (не менее 1000).

Есть также особые правила нанесения герметика:

• Для внутренних каналов — на внешнюю сторону верхней внутренней части.
• Для внешних каналов – по наружности.
• В переходах – по наружности.

Основные преимущества дымоходов сэндвич панелей

Дымоходы из нержавеющей стали обладают такими качествами:

• Легкие в монтаже.
• Компактны.
• Универсальные. Предусмотрены выходы, как наверх, так и через стену.
• Многослойны. Лучшая защита от конденсата.
• Износостойкие и не восприимчивые к агрессивному воздействию. Стойко выносят влияние даже самых агрессивных химических веществ.
• Наиболее пожаробезопасные, из всех ныне представленных на рынке.

установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал из которого изготовлены трубы
  • Вариант №1 – Нержавеющая сталь с легирующими добавками
  • Вариант №2 – Черный металл для дымоходов
  • Вариант № 3 — Комбинированный дымоход сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как выбрать необходимый диаметр дымохода?
• Монтаж сэндвич-системы дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – проходка потолка и стеновых перекрытий
  • Этап №3 – проход системы через кровлю
  • Этап №4 – укладка конструкция над крышей
• Что сделать, чтобы улучшить сцепление?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

10 90 циклы нагрева и охлаждения;

По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;

срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Особенности конструкции трубы

Зона начала сборки трубы

Изоляционные детали дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимущества многослойного дымохода:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику – качество и свойства стали.

Вариант № 1 – Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок – нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит – он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 – черный металл для дымоходов

Сам по себе черный металл быстро изнашивается – окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 – Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавейки, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым сохраняет хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода-сэндвича.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома – балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 – сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы – одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, или длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 – проходные потолочные и настенные перекрытия

Даже тот факт, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции – усадочные, влажные и температурные деформации

Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 – прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка – мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 – размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги – эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе – на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

• неверный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия – туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой – без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

варианты дымохода для печи в бане, размеры и монтаж дымоходных конструкций, монтаж своими руками

Дымоход является составной частью многих видов котельного оборудования и играет важнейшую роль в обеспечении безопасности и экономичности отопительных приборов. Дымоход является основной частью любого дымохода, поэтому от правильности его выбора и монтажа будет зависеть безаварийное функционирование системы отопления в целом. Одной из разновидностей дымоходов является модульное изделие, которое из-за многослойной конструкции получило название сэндвич-трубы.

Технические характеристики

Сэндвич-труба представлена ​​в виде цилиндрической конструкции из «нержавейки» и состоящей из двух вложенных друг в друга труб разного диаметра. Кольцевое пространство в таких моделях заполнено негорючим теплоизоляционным материалом, что предотвращает перегрев дымохода и уменьшает количество конденсата, образующегося на внутренних стенках трубы. Для изготовления внутреннего контура многослойных труб используются различные материалы, такие как жаропрочная нержавеющая сталь, латунь и медь.

В качестве изоляционного слоя также используются некоторые материалы, такие как базальтовая вата, вермикулит и керамическая вата. Использование базальтовой ваты – наиболее выгодный вариант с точки зрения экономии средств.

Однако максимально допустимый уровень термической нагрузки для такого материала составляет всего 600 градусов. Вермикулит по своим эксплуатационным свойствам занимает промежуточное положение между базальтовой и керамической ватой. Материал легкий и выдерживает температуру до 1150 градусов. Керамическая вата обладает особой деформационной, термической и химической стойкостью и рассчитана на температурные нагрузки до 1260 градусов.

Толщина утеплителя может варьироваться от 3 до 15 см и зависит от места установки и функционального назначения модели. Внешняя труба изготовлена ​​из нержавеющей стали и покрыта цинком. Оцинковка значительно повышает устойчивость внешнего модуля к коррозионным процессам и значительно продлевает срок службы дымохода. При правильной установке и регулярном уходе металлические экземпляры могут прослужить до 15 лет.

Но сэндвич-дымоходы делают не только из металла. Керамика используется для производства особо мощных и прочных тяговых устройств. Керамические модели имеют более тяжелый вес и требуют обустройства капитального основания при установке. Преимуществом таких изделий является отсутствие риска коррозии и более длительный срок службы. При своевременном и правильном уходе керамические модели могут прослужить до 30 лет.

Металлические копии представляют собой модульные комплекты, из которых собирается дымоход нужной формы и длины. Один модуль имеет длину 100 см и стыкуется с другим по принципу соединения канализационных труб, когда более узкий конец трубы вставляется в более широкий. Комплект сэндвич-труб состоит из креплений, с помощью которых конструкция крепится к несущим опорам, узла сбора и отвода конденсата, флюгера, препятствующего возникновению эффекта обратного подпора, защитного грибка и конусов. Грибок и флюгеры не используются в конструкции дымоходов газовых котлов, поэтому этот факт необходимо учитывать при выборе комплектации изделий. Фасонные части дымохода представлены тройниками, обеспечивающими герметичное соединение с вертикальными участками, ответвлениями, необходимыми для изменения направления трубопровода и имеющими угол поворота 45 и 90 градусов, а также ревизии и узлы, обеспечивающие проход через кровлю и перекрытие.

Ревизии для дымоходов выполнены в виде утепленного тройника и снабжены дверкой. Элемент устанавливается на нижнюю часть дымохода и служит для обеспечения беспрепятственного доступа к внутренним поверхностям труб. Обязательная установка ревизий вызвана необходимостью регулярной проверки состояния системы, а также для проведения регламентных чисток. Модели, предназначенные для обустройства дымоходов дровяных печей и твердотопливных котлов, дополнительно оснащаются искрогасителями.

Все заводские изделия имеют маркировку на корпусе с указанием внешнего и внутреннего размера сечения трубы. Например, цифровое обозначение 150*250 указывает на то, что диаметр внутренней трубы составляет 150 мм, а наружной – 250. Сэндвич-трубы для дымохода выпускаются самых разных типоразмеров, что значительно облегчает их выбор и позволяет легко приобрести модель необходимых размеров. Размер сечения внутренних труб, подсоединяемых к печам или каминам, варьируется от 200 до 280 мм, при этом для отопительных котлов мощностью менее 40 кВт выпускаются тонкие модели диаметром от 130 до 200 мм.

Толщина металла, применяемого для изготовления внутренних труб, 0,7 мм. Это продиктовано особенностями эксплуатации, при которой камера подвергается значительным температурным нагрузкам, нередко достигающим 850 градусов. Такая толщина обеспечивает надежную защиту металла от прогорания и увеличивает срок службы дымохода. Кроме того, для изготовления внутреннего контура используется высоколегированная сталь марки AISI-321, в состав которой входит молибден. Такой сплав отличается максимальной стойкостью к воздействию кислот, высокой термостойкостью и способностью служить до 100 лет. Однако стоимость таких изделий довольно высока.

Более бюджетный вариант – модель из стали марки AISI-430. Материал способен выдерживать кратковременные температурные скачки до 900 градусов и рассчитан на 10-15 лет эксплуатации. Толщина наружных стенок трубы обычно составляет 0,5 мм. Если на изделии нет маркировки, проверить наличие добавок в стали можно самостоятельно.

Требуется крепление к трубному магниту. Сталь, содержащая легирующие добавки, не будет реагировать на магнит. Такой товар достаточно качественный и его смело можно покупать. Швы внутренней и наружной труб могут иметь различное исполнение. Так, для изготовления внутреннего контура используется лазерная сварка, тогда как для наружной трубы вполне достаточно шва, полученного методом прокатки.

Особенности

Большое количество положительных отзывов о применении сэндвич-труб обусловлено рядом неоспоримых преимуществ этих конструкций.

• Пожарная безопасность при эксплуатации котельного оборудования возможна благодаря наличию изоляционного слоя, не позволяющего нагреваться внешней трубе.
• Быстрый и простой монтаж объясняется тем, что при обустройстве обычных дымоходных труб часто возникает необходимость оборачивать их теплоизоляционным материалом, который, в свою очередь, сам нуждается в дополнительном укрытии. При монтаже сэндвичей эта необходимость отпадает: трубы уже имеют теплоизоляционный слой и не нуждаются в дополнительных материалах.

• Отсутствие необходимости устройства капитальных фундаментов под металлические модели. Стальные сэндвич-трубы отлично поддерживаются скобами и не нуждаются в дополнительных крепежных приспособлениях.
• Благодаря наличию фитингов трубопроводу можно придать любую конфигурацию. Это особенно удобно в панельных домах и с нестандартными планировками, предполагающими дополнительные архитектурные формы в виде колонн и выступов.

• Значительное снижение тепловых потерь и уменьшение образования конденсата делают эксплуатацию котельного оборудования простой и эффективной.
• Конструктивные особенности сэндвич-труб избавляют помещение от неприятного гула, возникающего при воздействии тяги. Это позволяет оборудовать каминные залы сэндвич-дымоходами без риска нарушить покой присутствующих.

• Благодаря ревизии чистку дымохода можно произвести самостоятельно. Работы можно выполнять без частичной разборки или полного демонтажа трубопровода. Кроме того, гладкие стенки внутреннего контура не склонны к скоплению на них сажи и жировых отложений, что выгодно отличается, например, от гофрированных труб.
• Эстетичный вид сэндвич-труб позволяет устанавливать их в любых помещениях без риска загромождения пространства или испорченного дизайна.

К недостаткам таких труб можно отнести вероятность снижения герметичности, что происходит в результате реакции материала на резкие перепады температуры. Минусом также является высокая стоимость керамических и некоторых стальных моделей. Кроме того, многие потребители недовольны коротким сроком службы недорогих металлических моделей, которые могут прослужить не более 15 лет.

Область применения

Применение сэндвич-труб включает все виды котельного оборудования, в том числе газовые котлы с открытой камерой сгорания и твердотопливные модели. Конструкцию часто используют в качестве дымоходов для дровяных печей, значительно снижая потери тепла и выгодно отличаясь от традиционных кирпичных труб. По этой же причине бутерброды часто устанавливают в банях и топят в печах, гаражах. Благодаря современному и эстетичному внешнему виду модели часто используют для обустройства дымоходов дымоходов. Изделия гармонично вписываются в интерьер кухонь и каминных залов, не вызывая диссонанса с помещением.

Монтаж

Сборка дымохода с использованием сэндвич-труб происходит по определенной схеме, которая включает в себя два вида соединения труб в одной конструкции. Первый получил условное название «по дыму» и используется для задания внешнего контура таким образом, чтобы исключить проникновение дыма в окружающее пространство. Внутренняя часть трубопровода монтируется «по конденсату», что, соответственно, исключает его проникновение в теплоизоляционный слой. Конструктивно принцип сборки «по конденсату» следующий: широкий конец внутреннего контура направлен вверх, благодаря чему дым будет идти снизу вверх, а капли конденсата свободно стекают вниз. При сборке внутренних модулей «дыма» капли воды будут задерживаться на стыках и просачиваться в теплоизолятор.

Если собирать внутреннюю систему «по дыму», то конденсат, образовавшийся из-за перепада температур, начнет поступать в сэндвич через щели, возникшие в результате неправильной сборки. слой, а с наступлением минусовых температур промерзнет и порвет внешнюю оболочку бутерброда. Поэтому, чтобы правильно выполнить монтаж дымохода, внутреннюю трубу нужно собрать «по конденсату».

При таком расположении труб образующаяся влага будет стекать через место соединения и, двигаясь вниз, в конденсатоотводчик. Такая же картина будет наблюдаться снаружи здания: дождевая вода будет течь по трубе, не имея возможности просочиться к теплоизолятору, оставив его сухим. При этом внешний контур сэндвича должен быть установлен «по дыму», то есть широкий конец трубы должен смотреть вниз.

Монтаж сэндвич-труб при обустройстве дымоходов не требует наличия определенных навыков. Если у вас есть необходимые инструменты и помощники, то такую ​​работу можно выполнить своими руками.

Монтаж внутренних дымоходов следует начинать с подсоединения специальных переходников к дымоотводным отверстиям котлов или другого отопительного оборудования. Место его соединения с отопительными приборами следует хорошо смазать герметиком, способным выдерживать температуру до 1500 градусов. Первым элементом, подсоединяемым к выходу из нагревателя, должна быть обычная необогреваемая труба, к которой будет присоединяться сэндвич-соединение. осуществляться. Труба должна быть оборудована двумя клапанами, необходимыми для отвода газов. Слой утеплителя, который будет располагаться в конце сэндвич-конструкции, закрывается заглушкой или устанавливается специальный стартовый блок, в котором утеплитель надежно закрывается корпусом конструкции.

Запуск простой трубы и участка перед первым тройником рекомендуется для стыковки «покурить». В случае ее горизонтального положения рекомендуется выдерживать небольшой наклон, равный трем градусам. Такое расположение трубы продиктовано риском образования конденсата внутри котла отопления. Монтаж горизонтальной трубы следует производить одновременно с монтажом тройника или ревизионной муфты. После установки тройника его нижнюю часть следует закрыть заглушкой, предназначенной для последующего удаления нагара. Ревизия уже оборудована дверью, поэтому использования каких-либо дополнительных устройств не требует.

Следующим этапом монтажных работ должен стать переход трубопровода через стены помещения. Если стены здания построены из негорючих материалов, дымоходный канал рекомендуется оборудовать дополнительным рукавом, который может подойти для металлической или асбестовой трубы большего диаметра. При этом полость между сэндвич-модулем и гильзой можно заполнить асбестовым шнуром или базальтовыми волокнами. Важным условием обустройства перехода сэндвич-модуля через стену является отсутствие на этом участке смежных секций. Если дом построен из дерева, то потребуется оборудование специального металлического проходного узла.

Для этого в стене вырезается проем квадратного сечения, в который устанавливается сэндвич-труба. Расстояние от трубы до деревянной поверхности должно быть не менее 20 см. После установки трубы этот зазор заполняется базальтовой ватой, а отверстие закрывается с лицевой стороны металлической пластиной или декоративной розеткой. Для облегчения монтажа можно приобрести заводской проходной блок, который уже оснащен теплоизоляционным слоем и полностью готов к установке.

После пересечения стены вертикальные швеллеры укладываются в направлении снизу вверх и фиксируются с помощью хомутов и стальных скоб. Для обеспечения лучшего сопряжения между соседними секциями используется термостойкий герметик. При установке крепежа нельзя допускать хомутов на стыке двух труб, а патрубки или зонтики нужно будет собрать в месте расположения ломтиков сэндвича.

Следующий этап монтажа сэндвич-труб – проходка кровли. Для этого в крыше делается отверстие определенного размера, которое нужно хорошо укрепить. Внутренняя сторона кровли укрепляется с помощью подкровельного металлического листа, а для большей герметичности стыка рекомендуется прикрепить к обвязке кровли регулируемый фартук. В продаже имеются готовые эластичные узлы (крысы), с помощью которых обеспечивается герметичное соединение примыкающих участков кровли с трубами дымохода. Однако если кровельным материалом является любой непрофнастил, например, профлист, то для обеспечения герметичного соединения будет достаточно листа оцинкованной стали.

После того, как отверстие образовано, установите переходник, а затем сверху, через отверстие, подведите трубу. При соединении двух модулей необходимо помнить, что запрещается соединение секций на участке пересечения трубопровода через плиты перекрытия или кровлю. Верхняя часть трубы, выходящая наружу, увенчана наконечником. Это предотвращает попадание в дымоход механического мусора и атмосферных осадков. Когда соединение сэндвич-труб завершено, переходят к изоляции зазора между трубопроводом и перекрытием, которое осуществляется с помощью любого огнестойкого материала. Затем место перехода штукатурится и красится.

При невозможности сделать отверстие в потолке прибегают к наружной прокладке трубопровода. Для этого на котел устанавливается пусковой штуцер и к нему крепится горизонтальная труба, не забывая о необходимом наклоне. При необходимости поворота трубопровода используйте колено с нужным углом поворота. Затем в стене делается техническое отверстие, через которое продевается труба дымохода. Для обустройства отверстия необходимо аккуратно разобрать участок стены, а затем укрепить его деревянными брусками или специальными элементами.

Затем нужно смонтировать кронштейн с полозьями, предназначенный для облегчения прохождения трубы, и установить в него переходник, с помощью которого нужно будет соединить подходящие с обеих сторон трубы. Участок стены вокруг сэндвич-труб обшивают фанерными панелями, поверх которых закрепляют асбестовый лист и покрывают оцинкованным металлом. С внешней стороны здания зазор между трубой и стеной заполняют теплоизоляционным материалом, а под уходящим от стены участком при необходимости монтируют опорную консоль. Далее приступаем к подготовке монтажа вертикальной секции. Для этого к стене на расстоянии не более 2 метров крепятся кронштейны.

Так как они монтируются на вертикальных трубах, надеваются специальные хомуты. Это повышает общую устойчивость конструкции и делает соединение сэндвич-труб с кронштейнами не таким жестким. Благодаря такому креплению трубы могут свободно изменять свои параметры за счет линейного расширения, без нарушения целостности соединений. После завершения монтажа сэндвич-трубы измерьте ее высоту над уровнем крыши. В случае, если это значение больше полутора метров, рекомендуется установить дополнительные растяжки, поддерживающие конструкцию. Завершающим этапом монтажа будет установка наконечника.

В заключение следует отметить, что дымоходы, оборудованные сэндвич-панелями, бывают добавлены и внутренние. Первые предполагают кратчайший выход трубы за пределы помещения и расположение основной ее части на улице. Преимущества такого размещения заключаются в простоте обслуживания и отсутствии образования переходов через перекрытие и крышу. Кроме того, этот тип монтажа не предполагает, что трубопровод находится внутри дома. Однако при внутреннем расположении труб конструкция менее подвержена агрессивному влиянию внешних факторов, чего нельзя сказать о трубопроводе снаружи.

Таким образом, каждый из способов имеет свои сильные и слабые стороны, и какой из них будет выбран, как правило, диктуется расположением котла, материалом, из которого сделаны стены, и личными предпочтениями хозяев.

Советы

Чтобы установка дымохода прошла успешно, а использование каменки было комфортным и безопасным, следует учесть несколько рекомендаций, данных опытными специалистами. Основным залогом успешной установки является наличие устойчивой тяги, для создания которой необходимо выполнить ряд условий.

• Высота дымохода должна быть не менее 5 метров.
• При устройстве дымохода на плоских крышах расстояние от конца трубы до поверхности крыши должно быть не менее полуметра, а в случае перекрытия крыши горючими материалами – не менее 1,2 м. а конек менее полутора метров, то трубу следует приподнять над уровнем крыши на 50 см. Если это расстояние соответствует 1,5-3 м, то высота трубы должна быть равна высоте конька. Если это расстояние превышает три метра, то верхняя точка трубы должна лежать на линии, проведенной от верхней точки конька к горизонту под углом 10 градусов.

• Установка должна производиться вертикально. В отдельных случаях допускается делать наклонные участки с углом, не превышающим 45 градусов.
• Длина горизонтальных участков на выходе из котла не должна превышать 1 м. Однако при высоте дымохода 5 м и более допускается увеличение до 2 м – при устройстве дымохода для печей и каминов, и до 3 м – для отопительных котлов.

Помимо обеспечения стабильной тяги, для безопасной и безаварийной работы отопительного оборудования необходимо также выполнение ряда условий.

• Запрещается подключать дымоходы из нержавеющей стали к твердотопливным котлам или печам, работающим на угле.
• Не размещайте легковоспламеняющиеся материалы или емкости с горючими жидкостями вблизи дымохода.

• Применение сэндвич-труб с оцинкованным наружным контуром в жилых помещениях, а также в помещениях повышенной влажности не рекомендуется.
• Герметики, применяемые для обработки швов, должны выдерживать температуру до 1000 градусов, а средства, которыми обрабатывается место присоединения пусковой трубы к котлу, до 1500 градусов.

• При установке тройников желательно устраивать опорные площадки или опорные консоли. Это значительно снизит нагрузку на отводы и тройники, которую они испытывают из-за весового давления расположенных выше элементов дымохода.
• Использование многослойных труб для сушки одежды или обуви запрещено.

• При эксплуатации котельного или печного твердотопливного оборудования категорически запрещается использовать в качестве топлива предметы, содержащие лакокрасочное или эмалевое покрытие, а также строительный мусор и бытовые приборы.
• При устройстве выхода сэндвич-трубы через перекрытие необходимо оборудовать прилегающий участок металлическим фартуком.

• Ни в коем случае не допускается заужение дымохода. Диаметр внутреннего контура сэндвич-трубы должен быть равен или больше размера сечения выходного отверстия котла. Переходники используются для соединения небольшого выхода с большой внутренней цепью.
• При креплении модульной конструкции скобами расстояние от трубы до поверхности стены должно быть не менее 25 см. Интервал между кронштейнами должен быть два метра в вертикальном положении и один метр в горизонтальном положении.
• Если кровля покрыта горючими материалами, то для обеспечения пожарной безопасности необходимо установить дефлектор с искрогасителем. А если на крыше есть надстройка или есть факт примыкания крыши к соседнему зданию, то высота трубы должна перекрывать высоту этих конструкций.

• При устройстве дымохода необходимо количество изгибов и поворотов свести к минимуму, а не делать их более трех. Тройники и отводы должны иметь угол поворота 45 и 90 градусов.
• При расчете высоты дымовой трубы твердотопливных котлов необходимо учитывать расстояние от верхней точки среза трубы до середины колосника. В газовых, дизельных или пеллетных котлах измерение производится от горелки.
• При выборе тройников, к которым соединяется горизонтальная секция, необходимо дополнительно приобрести конденсатоотводчик. Кроме того, следует внимательно осмотреть конец, к которому присоединяется сэндвич-труба. При отсутствии на нем раструба или наличии сужения приобретать такое изделие не стоит.

Дымоходы из сэндвич-труб становятся все более популярными. Высокий потребительский спрос обусловлен возможностью выполнить работы самостоятельно, без применения профессиональных навыков и дорогостоящего оборудования. Кроме того, модульные конструкции обеспечивают высокую безопасность эксплуатации котлов и значительно снижают потери тепла через трубу.
