Виды крепежа — назначение и область применения

Автор статьи: pkmetiz.ru

Крепежные элементы широко применяются в строительстве, машиностроении, других отраслях промышленности и в быту. Эти изделия представлены широким сортаментом и позволяют решать разные технологические задачи. Поэтому необходимо иметь представление, какие виды крепежа существуют.

К основным разновидностям применяемых сегодня крепежных элементов относятся:

  • шурупы и саморезы;
  • анкерный крепеж;
  • метрический крепеж;
  • заклепки.

Рассмотрим подробнее основные виды крепежа, их назначение и область применения.

Шурупы и саморезы

Шурупы и саморезы — виды крепежа для фиксации деревянных деталей, металлического листа, других материалов. Шуруп представляет собой стержень с нарезанной резьбой. Конец стержня имеет заостренную коническую форму, на противоположной стороне расположена головка со шлицом для закручивания. Резьба шурупа имеет профиль в форме треугольника. Ширина его граней значительно меньше, по сравнению с шириной впадин. Перед установкой шурупа требуется просверлить предварительное отверстие. Саморез имеет усовершенстованную конструкцию. Благодаря особой форме конца он самостоятельно врезается в основу при закручивании. За счет этого отпадает необходимость предварительного засверливания.

В зависимости от назначения выделяют следующие виды строительного крепежа этого типа:

  • Универсальные шурупы по дереву. Имеют укрепленный участок у основания головки, что исключает его слом при закручивании. Могут применяться для крепления деталей из дерева, ДСП, ДВП, МДФ, фанеры и т. д. Возможно использование совместно с дюбелями для крепления деталей к бетону и другим твердым основаниям.
  • Саморезы для твердых пород древесины. Благодаря улучшенной конструкции резьбы предотвращается расщепление древесины, уменьшается крутящий момент.
  • Шурупы для монтажа лаг и реек. Имеют шестигранную головку под ключ, острый наконечник и крупную резьбу.
  • Саморезы для гипсокартона.
    Применяются для крепления листов гипсокартона к металлическому профилю или дереву.
  • Саморезы для гипсоволоконных листов. Имеют головку меньшего диаметра и двухзаходную резьбу. На головке нанесены насечки для раззенковки.
  • Саморезы для листового металла. Отличаются повышенной твердостью и заостренным наконечником. На внутренней поверхности головки наносятся насечки для сцепления с поверхностью металла. Также головка изделия может совмещаться с пресс-шайбой. Саморезы для листов толщиной более 0,9 мм имеют наконечник в виде сверла.
  • Саморезы для пластикового профиля. Снабжаются наконечником-сверлом, имеют резьбу с мелким шагом и специальные насечки на головке.
  • Саморезы для кровельных покрытий. Имеют антикоррозионное цинковое покрытие. Шестигранная головка комплектуется шайбой с прокладкой для герметизации зоны соединения.

Анкерный крепеж

Анкер — вид крепежа к стене или к основаниям из бетона, кирпича, натурального камня, других твердых материалов. Обеспечивают создание узла крепления с высокой несущей способностью и надежной фиксацией.

Выпускаются анкеры следующих видов:

  • Забивной анкер. Применяется для крепления деталей к твердым основаниям с помощью болтов,винтов. Фиксация достигается при помощи разжима, расположенного внутри конуса. Также расклинивание может обеспечиваться специальным конусом в хвостовике крепежного элемента.
  • Рамный металлический. Используется для монтажа в проемы кирпичных и бетонных стен дверных и оконных рам. Стопорение обеспечивается винтом с потайной головкой, который вкручивается в отверстие и втягивает в корпус анкера конусный клин.
  • Анкерный болт. Расклинивание анкера обеспечивается при вкручивании в его корпус болта. Может использоваться для крепления на основания из кирпича, бетона, природного камня различных конструктивных элементов.
  • Потолочный анкер. Применяется для крепления тяжелых подвесных конструкций к потолку. Конструкция аналогична анкерному болту, за исключением формы головки.
  • Облегченный анкер. Используется для крепления легких конструктивных элементов на твердых основаниях. Анкер расклинивается при закручивании гайки, которая располагается в его хвостовой части.

Метрический крепеж

Самый распространенный вид крепежа для разъемных резьбовых соединений. К этой категории относятся следующие виды крепежных элементов:

  • Болт. Представляет собой цилиндрический или конический стержень с нарезанной наружной резьбой. На внешней стороне болта расположена головка, для монтажа и фиксации на поверхности основания. Резьба может быть нанесена на часть болта или на всю длину стержня. Болт образует соединение совместно с гайкой.
  • Шпилька. Стержень без головки. Имеет наружную резьбу, нанесенную на всю длину или частичную резьбу только на концах. Образует соединение при помощи двух гаек.
  • Гайка. Элемент с внутренней резьбой, который используется для образования соединений совместно с болтами и шпильками.
  • Шайба. Плоский элемент с отверстием по центру. Размещается под головкой болта, винта или под гайкой для создания опорной поверхности и предупреждения самопроизвольного отвинчивания.
  • Винт. Деталь в виде стержня с нарезанной наружной резьбой. По конструкции элемент похож на болт, но предназначен для завинчивания в монтажные отверстия с наружной резьбой, поэтому для формирования соединений не требуется гайка.

Метрический крепеж характеризуется классом прочности, определяющим нагрузки, на которые рассчитано изделие. Класс прочности указывается на маркировке крепежных деталей.

Заклепки

Заклепки — вид металлических крепёжных изделий для создания неразъемных соединений листового металла, пластика, других тонколистовых материалов с различными конструктивными элементами. Крепежные детали этого типа используются в строительстве, машиностроении, приборостроении, других сферах.

Заклепка представляет собой металлический стержень, на одной стороне которого размещена головка. Деталь монтируется в заранее выполненное сквозное отверстие в соединяемых деталях. Второй конец расклепывается с образованием головки. В результате обеспечивается соединение со значительной силой прижима и высокой надежности.

В зависимости от способа монтажа и особенностей эксплуатации заклепки бывают следующих видов:

  • открытые и закрытые;
  • распорные;
  • лепестковые;
  • вытяжные;
  • гаечные и т. д.

Монтаж заклепочных соединений может выполняться при помощи ручных или пневматических молотов, специальных инструментов — заклепочников.

Мебельный крепеж — виды и назначение фурнитуры

Время прочтения статьи: 20 минут

Автор статьи: pkmetiz.ru

Мебельное производство отличается невероятным разнообразием. Эта одна из отраслей, которые участвуют в создании нашего домашнего уюта и позволяют воплощать в реальность самые смелые и неожиданные идеи. Одна из основных особенностей мебели заключается в том, что она никогда не бывает монолитной. И хотя нам кажется, что мы знаем о мебели практически все, крепежные элементы — один из самых важных конструктивных компонентов — выпадают из нашего внимания.

А ведь обладая знаниями о них, вы в любой момент сможете аккуратно починить сломанный диван или стул.

Разновидности мебельного крепежа

Есть множество видов крепежных элементов для мебели как распространенных и привычных, так и специфических, изготовленных под единичные разновидности мебели и совершенно не используемых для других изделий. Если говорить о классификациях метизов, то мы легко сможем сформировать перечень наиболее часто встречающихся и популярных элементов креплений, которые можно приобрести практически в любом магазине строительных материалов.

Известно также большое количество метизов, которые используются не только в мебельном производстве, но и в строительной, монтажной и других отраслях: это гвозди, винты и саморезы. Чаще всего они используются не с лицевой стороны мебели, а также при изготовлении дешевых вариантов, где внешний вид мебели отходит на второй план по сравнению с функционалом.

Мебельный уголок

Этот метиз считается устаревшим, но по-прежнему ценится среди мастеров, так как не требует при монтаже ни специального инструментария, ни каких-то особенных навыков. Кроме того, в последнее время возник неожиданный тренд на классику, который распространяется, в том числе и на комплектующие для мебели.

Известны пластиковые и металлические разновидности мебельных уголков. Крепеж из пластмассы устанавливается с помощью саморезов, обладает облегченным весом и маленьким размером. Обычно применяется для соединения легких компонентов мебели или поддерживает отдельные элементы. Метиз из пластика имеет особую заглушку, которая придает метизу цельный вид.



Металл, в отличие от пластика, снабжен ребрами жесткости. Этот метиз монтируется муфтами и винтами из твердого пластика или стали. Одна его сторона имеет пазы, а противоположная — отверстия для крепления.

Стоит отметить и минусы таких метизов: внешний вид мебели, снабженной такими метизами, остается неоднозначным и понравится не всем. Также использование мебельных уголков ведет к постепенному расшатыванию поверхностей.

Шкант


Так называют деревянный цилиндр, который стягивает два компонента мебели путем насаживания их на метиз с предварительным засверливанием. Шкант — это еще одно классическое средство крепления, известное еще с тех времен, когда человечество не знало гвоздей. В наши дни шканты фиксируются клеем для усиления жесткости места крепления.



Шкант уникален тем, что является потайным метизом, который в силу конструктивных особенностей не виден после сборки. Недостатки же здесь в том, что мебель, соединенную шкантами, сложно демонтировать без повреждения крепежей и мест крепления. Кроме того, одноосное засверливание требует определенной аккуратности и точности, и порой без специальных инструментов здесь не обойтись.

Гайка и болт

Пожалуй, самые распространенные и надежные метизы для мебели. Хотя система крепления «болт-гайка» отошли на второй план с появлением новых способов соединения компонентов мебели, они по-прежнему востребованы и широко используются в мебельном производстве. Иногда вместо болтов используются винты, но сути это не меняет.



Эти комплектующие отличаются легкостью и простотой в применении, в связи с чем растет скорость работы, и осуществлять сборку можно просто в промышленных масштабах. Однако эти крепежи сложно камуфлировать, потому они редко используются с лицевой стороны.

Конфирмат

Общее название для всех типов шурупов, применяемых в мебельном производстве. Это легкие металлические или пластиковые метизы, для установки которых может потребоваться шуруповерт. Работа с этими крепежами всегда идет очень быстро, и для нее не нужны квалификация или опыт. Размеры самого часто применяемого конфирмата — 7×50 мм. Шляпки шурупов обычно камуфлируют специальными заглушками под цвет мебели.

Полкодержатели

Существует две группы таких метизов согласно материалу, из которого они изготовлены: стеклянные и из ДСП. Часть из них оснащена фиксаторами, часть нет. Как видно из названия, с помощью этих крепежей в полую мебель монтируются полки. Чтобы полка в будущем не расшаталась, с полкодержателями применяются прокладки из эластичного пластика.

Выбор крепежа в зависимости от материала

Стоит обратить внимание на особенности и характеристики этих элементов. Какими бы ни были эти изделия, они все подчиняются единому правилу: крепежный элемент должен быть изготовлен из материала более жесткого и прочного, чем сырье, из которого произведена сама мебель.

В свете этого факта обращайте внимание на качество и характеристики материала, из которого собрана ваша мебель. Многие метизы также предполагают скрытое размещение и камуфлирование места крепления, так как мебель, помимо утилитарной, несет эстетическую функцию и должна быть красивой.

Видео: Мебельные соединения основные виды

Дюбеля для бетона: выбор и монтаж

Дюбеля для бетона – оптимальный вариант крепления разнообразных конструкций к основанию, характеризующийся прочностью, надежностью, способностью выдерживать значительные нагрузки. Чтобы такой крепеж обеспечил качественное и долговечное крепление, дюбель нужно правильно выбрать среди большого разнообразия конструкций, а также верно смонтировать.

Классический дюбель-гвоздь для бетона представляет собой пластмассовую втулку в виде цилиндра с расположенными по всему корпусу насечками и выступами (они предотвращают выпадение и расшатывание, проворачивание крепежа), в которую вставляется гвоздь или саморез из металла.

Но сегодня на рынке можно найти очень много разновидностей данного типа крепежа, выполненных из тех или иных материалов, предназначенных для определенных поверхностей, нагрузок.

Дюбель по бетону может быть выполнен с манжетой из металла и его сплавов, разных видов пластмассы (нейлон самый прочный, также используются полиэтилен, полиамид), с защитными покрытиями. Пластмассовые крепежи не боятся коррозии, выступают в роли диэлектриков, но обеспечивают менее надежное и прочное крепление, чем металлические аналоги.

Крепежи для бетонной стены

Определяя, какой дюбель лучше для бетона, необходимо рассматривать крепежи только для этого материала, так как они отличаются определенными особенностями. Так, дюбель для кирпича не подойдет для крепления в бетонный монолит и наоборот. Также значение имеет структура поверхности – обязательно учитывают пористость монолита, наличие в нем полостей.

Дюбель-гвоздь по бетону и кирпичу отличается втулкой – в бетон классический гладкий крепеж можно просто вогнать (забить) в монолит, качественно и быстро, без применения особых методик и затрат времени, сил, финансов. В кирпиче или газобетоне, к примеру, втулка без распорных элементов попросту разрушит посадочное отверстие из-за наличия полостей, рыхлости материала.

Маркировка дюбеля всегда включает описание типа материала, для которого подходит крепеж: для бетона нужно выбирать соответствующие элементы и никак иначе.

Материал для изготовления крепежа

Дюбель для бетона может быть сделан из металла, пластмассы. Металл гарантирует прочность и жесткость, отличается большей несущей способностью. Пластмассовые крепежи не подвержены коррозии, обладают большей эластичностью и вязкостью, поэтому легко деформируются и даже при таких воздействиях крепеж не разрушается.

Все пластмассовые нагели горят даже после того, как источник пламени удален. Поэтому на пожароопасных объектах данный тип крепежа не используется.

Пластмассовые дюбели для бетона:

  • Полиэтиленовые – стойкие к кислотам, легкие, обеспечивают прекрасную вязкость, не боятся деформации, выступают диэлектриком. Со временем материал может стареть, растрескиваться. Холодостойкий – крепежи можно использовать при морозе до -40 С.
  • Полипропиленовые – к холоду менее стойкие, но дают большую износоустойчивость и твердость. Материал стойкий к нагреву – деформируется лишь при температуре от +140 С. Тоже может растрескиваться.
  • Полиамидовые (нейлоновые) дюбеля по бетону – прочные, жесткие, вязкие, стойкие к вибрациям, не боятся механических повреждений, обладают хорошей износостойкостью. Такие дюбеля считаются наиболее надежными и прочными, но обладают одним недостатком – гигроскопичностью, поэтому исключают возможность монтажа в мороз и при высокой влажности.

Дюбеля металлические для бетона по строению и форме мало чем отличаются от крепежей из пластика, но представлены в меньшем ассортименте. Металл отличается жесткостью и прочностью, но вязкость и упругость у него меньше, поэтому при деформациях теряет свойства.

Металлические дюбель-гвозди по бетону:

  • Оцинкованная и нержавеющая сталь– не боятся коррозии, обеспечивают надежное жесткое соединение.
  • Специальные сплавы с хромом, титаном, бронзой, латунью – долговечны, отличаются особой стойкостью к коррозии, стоят дорого, поэтому актуальны лишь для отдельных случаев, особо важных крепежей.

Особенности монтажа

Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

Основные этапы выполнения крепления:

  • Место установки намечается после тщательного проектирования.
  • Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
  • Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
  • Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
  • Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).

Выбор дюбеля

При выборе дюбелей для бетона учитывают условия эксплуатации, предполагаемые нагрузки, тип материала, другие особенности крепежа.

Как выбрать дюбеля по бетону:

  • Для конструкций с большим весом выбирают дюбеля с глубиной крепления минимум 85 миллиметров.
  • Горизонтальная фиксация требует глубины крепления минимум в 30 миллиметров, диаметра дюбеля снаружи от 7 до 11 миллиметров.
  • При обустройстве подвесных потолков, осветительных приборов, где основная нагрузка идет снизу, крепежи должны быть выполнены с поперечными насечками и разной длины распорными усиками.
  • При выборе дюбеля в готовое отверстие нужно следить за тем, чтобы диаметр (мм) крепежа и отверстия был одинаков. Если диаметр отверстия больше и дюбель войдет без усилия, крепеж может расшататься.
  • В слабых стенах дюбели выступают в качестве смягчающей прокладки. Крепление должно плотно прилегать к крепежу, чтобы нагрузка равномерно распространялась по изделию.
  • В зависимости от нагрузки выбирают размеры дюбель-гвоздей для бетона – чем больше диаметр и длина, тем надежнее крепление. Точные параметры можно просмотреть в специальных таблицах или в маркировке изделия.
  • Для старого бетона лучше применять универсальное крепление, так как в монолите могут быть пустоты.

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т. д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

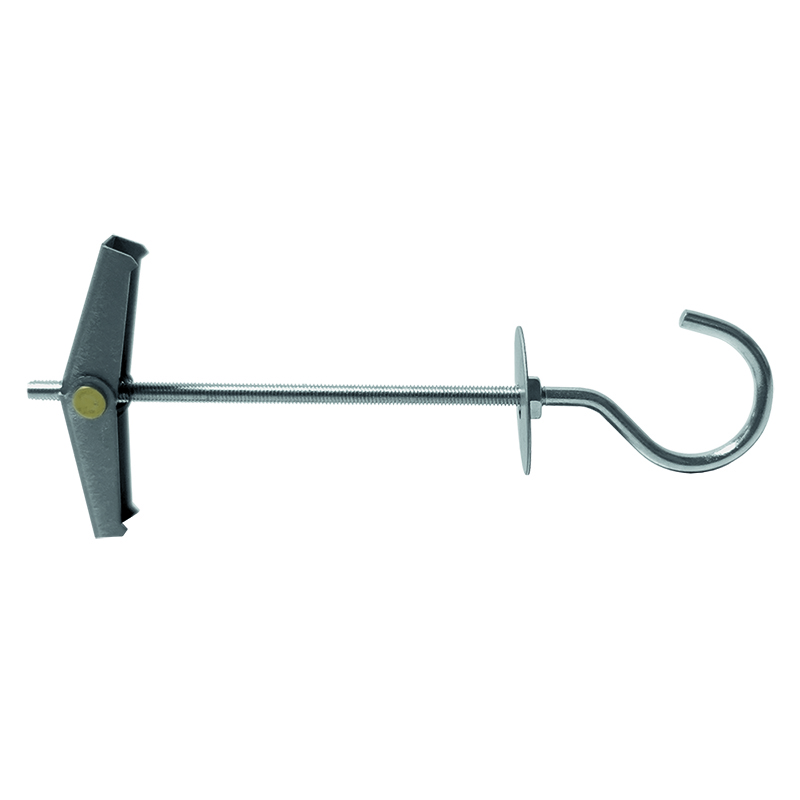

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

Гвоздь

Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

Особенности демонтажа

Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

Как демонтировать дюбель:

  • Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
  • Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
  • Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
  • Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
  • Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
  • Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6. 8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.   Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

  • Малые – сечение до 8 миллиметров/длина до 55
  • Средние анкера – до 12/120 миллиметров
  • Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

  • Устойчивость к деформациям и коррозии
  • Легкость, простота и высокая скорость монтажа
  • Стойкость к динамичным и статичным нагрузкам разного типа
  • Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

  • На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
  • Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
  • Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
  • При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
  • Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
  • Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Современный крепеж на все случаи жизни

Современный крепеж

В последнее десятилетие из-за рубежа к нам пришли новые строительные технологии и вместе с ними и современные строительные, облицовочные и изоляционные материалы. К сожалению, о современном крепеже в нашей стране известно пока намного меньше.





Крепеж общего назначения

Предназначен для крепления к любым строительным конструкциям из бетона и кирпича — полнотелым и пустотелым (от пустотелого кирпича до пустотелых блоков из газобетона). В состав крепежа входят дюбель и шуруп для древесины пли ДСП.

Универсальный дюбель для крепления любых конструкций

Дюбель для монтажа к тонким панелям и гипсокартону



Крепеж для пустотелых материалов

Применяется для крепления не тяжелых элементов — светильников, полок, плинтусов, выключателей, карнизов, вешалок, картин и т. п. к пустотелым (тонкостенным) конструкциям, таким как гипсокартон, гипсовые волокнистые листы (ГВЛ), ДСП, листовая сталь, пустотелые профили, потолочные перекрытия с пустотами, пустотелые двери и т. п. Крепеж состоит из специального дюбеля для пустотелых материалов и шурупа.

Дюбель для работы с гипсокартонными конструкциями



Дюбеля для изоляционных материалов

Предназначены для механического крепления жестких и мягких изоляционных материалов в форме панели или листа (каменной ваты, стекловаты, полистирола, полиуретана, пенопласта, плит из фибролита, матов из кокосовых волокон, пробки и т. д.) на плоскости из бетона, легкого бетона, природного камня, полнотелого и пустотелого кирпича, пустотелых блоков и газобетона. Для монтажа некоторых моделей таких дюбелей не требуются дополнительные гвозди и шурупы. Другие модели поставляются в комплекте со стальным распорным гвоздем. Ведущие производители крепежа используют для этих целей только оцинкованные и пассивированные (с дополнительных покрытием) стальные гвозди с повышенной прочностью на изгиб.

Дюбели для изоляционных материалов





Дюбеля для газобетона

Уже из самого названия ясно, что предназначены они специально для крепления к строительным конструкциям из газобетона окон, дверей, решеток, консолей, трубопроводов, подвесных потолков, конструкций из дерева и металла, кабельных трасс, сантехнического оборудовании и т. д. Применяются в комплекте со стопорным шурупом из оцинкованной и пассивированной или нержавеющей стали.

Дюбель для крепления к конструкциям из газобетона



Химические системы крепления

Это самый современный класс крепежных систем. Они предназначены для монтажа деталей на конструкции из тяжелых бетонов, плотного природного камня и других плотных равнопрочных материалов в случаях, когда требуется повышенный уровень надежности и безопасности (в том числе для крепления фасадной облицовки и несущих элементов конструкции — траверс, консолей и т. п.). Принцип действия химических систем крепления основан на заполнении приготовленного отверстия специальной двухкомпонентной смесью, которая при застывании «намертво» фиксирует в отверстии анкерный или резьбовой стержень (выходящий наружу конец стержня имеет вид обыкновенной шпильки с резьбой). Смесь находится в стеклянном патроне, который и вставляется в отверстие. После этого вкручивается стержень, который раздавливает стекло, и смесь заполняет весь объем отверстия.

Химические системы крепления. Химический анкер

Химические системы крепления



Инъекционные системы крепления

Являются разновидностью химических систем крепления. Отличие состоит в способе заполнения отверстия — в данном случае путем непосредственного выдавливания смеси из картриджа подобно применению герметиков. Такой крепеж применяется для монтажа решеток, оград и перил, трубопроводов, сантехники и т. п. В зависимости от материала строительной конструкции — пустотелой или полнотелой — система используется соответственно с анкерной гильзой или без нее.

Инъекционные системы – самый надежный способ монтажа



Крепеж для сантехники

Применяется для крепления раковин, писсуаров, биде, подвесных унитазов, водонагревателей к стеновым конструкциям из бетона, природного камня, полнотелого кирпича полнотелых гипсовых плит, пустотелых блоков, газобетона (есть специальные модели, предназначенные для крепления к стенам из гипсокартона, гипсоволокнистых плит, ДСП). В состав такого крепежа входит дюбель, оцинкованная и пассивированная стальная шпилька, нейлоновая гайка с буртиком и металлический декоративный колпачок. Крепеж для унитазов предназначен для крепления унитазов к бетонному полу. Он состоит из дюбеля, латунного шурупа, блокировочной гильзы и декоративного колпачка.

Крепеж для сантехники



Крепеж для балконных конструкций

Предназначен для крепления балконной облицовки из древесины, полимерных материалов и металла, общей обшивки, небольших элементов оборудования, проволочных стяжек, строительных элементов и т. п. к конструктивным элементам балконов. Проще говоря, такой крепеж предназначен для крепления к тонкостенным металлическим элементам, из которых собрана балконная ограда (трубам, профилям, листам, панелям и плитам толщиной несколько миллиметров). Крепление состоит из нейлонового распорного патрона с буртиком, латунного шурупа и декоративного колпачка.

Балконный дюбель для крепления обрешетки к профилю



Рамный крепеж

Предназначен для крепления рам, стыковочных стеновых и штукатурных профилей, деревянных деталей (включая обрешетку под штукатурку), плинтусов, настенных уголков, кабельных каналов, зажимов для кабелей и труб и т.д. Крепеж состоит из специального рамного дюбеля и распорного шурупа.

Рамно-фасадный дюбель революционной конструкции



Крепеж для лестничных ступеней

Предназначен для невидимого крепления деревянных ступеней на бетонные или металлические профили, полнотелый кирпич, природный камень. В состав крепежа входят: нейлоновый дюбель с буртиком для крепления к полнотелым материалам или нейлоновый распорный патрон с буртиком для крепления к тонкостенным элементам конструкции, латунный или стальной оцинкованный и пассивированный шуруп, керн для точной разметки отверстий в доске. Такой крепеж может быть использован не только для лестничных ступеней, но и для невидимого крепления каких-либо других деревянных элементов.

Дюбель для крепления лестничных ступеней

Крепеж для лестничных ступеней



Дюбель-хомут

Предназначен для крепления отдельных кабелей, гибких труб или кабельных жгутов к строительным конструкциям из бетона, полнотелого силикатного и клинкерного кирпича, природного камня, легкого бетона и газобетона.

Дюбель-хомут и зажим для кабелей и труб

Зажим для кабелей и труб

Предназначен для рационального крепления кабелей и трубопроводов к строительным конструкциям. Сами зажимы крепятся к конструкциям при помощи дюбелей с шурупом. Такие зажимы выпускаются различных размеров, причем каждый оснащен специальным элементом, позволяющим скреплять зажимы между собой.

Дюбель-хомут и зажим для кабелей и труб



Выбор крепежа

При выборе крепежа нужно помнить, что это очень серьезное и ответственное дело. Ведь предметы мебели, осветительные приборы, технические конструкции, которые крепятся к стенам и потолку, располагаются, как правило, выше человеческого роста (во всяком случае, выше роста ребенка). При этом даже не самые тяжелые из них (скажем, картина или бра), сорвавшись с крепления, могут нанести очень серьезные травмы. Что уж говорить про сорвавшийся со стены подвесной шкаф или книжную полку. Поэтому главный совет: если хотите чувствовать себя спокойно и безопасно в своем собственном доме, используйте только крепеж ведущих мировых производителей. Монтаж — ответственное дело, и от того, как он произведен, зависит качество вашего ремонта, для того, чтобы правильно подобрать крепеж (с помощью таблиц можно легко подобрать крепеж, в зависимости от используемого материала) и узнать о новинках крепежных систем можете просмотреть каталог крепежных систем компании Fischer 2014.

Современные крепежные системы — это гарантия качественного и надежного крепления



Крепёж Fischer признан самым рекомендуемым среди строителей Германии

В конце июня 2017 г. в Германии Группа компаний Fischer, мировой лидер в сфере инновационных крепёжных решений, получила награду «Особое доверие» («Stein im Brett»), став №1 в области строительного крепежа. Основными критериями получения высокой оценки стали качество продукции, цена, простота монтажа, желание рекомендовать продукцию другим. Награда присуждена по результатам опроса строителей и торговых представителей. В анкете было заявлено 297 поставщиков строительного оборудования в 26 продуктовых категориях.

Награда «Особое доверие» («Stein im Brett»)

Особенно была отмечена простота монтажа продукции Fischer. Это признано наиболее важным аспектом в ежедневной работе строителей и одной из основных причин, почему мастера рекомендуют друг другу крепёж именно этого немецкого производителя. Специалисты компании Fischerс целью постоянного совершенствования продукции и упрощения процесса монтажа регулярно организуют встречи с монтажниками и строителями, а также с представителями торгующих предприятий. «Ведь только те, кто ежедневно работает с нашей продукцией, помогают находить решения тех или иных строительных задач на различных объектах и могут по-настоящему судить о качестве продукции и услуг, а также уровне производителя», – комментирует Ральф Хэфеле, управляющий директор FischerGermany Sales GmbH.

Исследование проведено в ходе 3000 мастер-классов информационным центром ibau. Целью опроса было определить «особо почитаемый» бренд и лучшего производителя в строительной сфере. «Этот опрос является самым большим и значимым в сфере немецкой торговли», – отметил Свен Хоманн, управляющий директор ibau. Исследование проведено при поддержке маркетингового агентства Heinze и онлайн-платформы «Helden am Bau».









Что бы еще почитать?

Крепеж: виды, назначение

В последние годы в сфере строительства и ремонта постоянно появляются новые технологии и вместе с ними современные строительные, облицовочные и изоляционные материалы. Для их крепления применяются саморезы, анкеры и прочие крепежные изделия. Будь то обшивка фасада или крепёж плинтуса – перед нами встаёт вопрос: какой крепёжный элемент выбрать в данном случае?

Крепёж – это, то, что скрепляет детали между собой, и от того, насколько вынослив материал, из которого изготовлены элементы крепежа, зависит, как долго и прочно будет держаться изделие в целом.

Большое разнообразие крепёжных элементов напрямую объясняется широкой сферой их применения: выбор того или иного крепежа определяется не только его внешним видом, но и условиями монтажа, самой монтируемой конструкцией.

Поэтому иметь представление об ассортименте, который в настоящее время предлагают отечественные и зарубежные производители, необходимо не только профессионалам, но и мастерам-любителям, сталкивающимся с необходимостью сборки и монтажа.

Стоит отметить, что каждый из перечисленных в статье видов крепежей тоже подразделяется в зависимости от скрепляемых материалов и области применения. Об этом нужно помнить, отправляясь за покупкой метизов.

К примеру, шурупы различаются: для работы с ДСП, для работы по бетону – шуруп нагель, для строительных лесов – шуруп-кольцо, для соединения деревянных изделий – еврошуруп, сантехнический шуруп – глухарь.

Что же касается шурупа самонарезающего (или самореза, как называют его в народе), то это и подвид шурупов, и одновременно самостоятельный тип крепёжных изделий. Специфичен он тем, что может самостоятельно формировать резьбу внутри соединяемых поверхностей.

Так вот саморезы в свою очередь тоже имеют разновидности: с редким и частым шагом резьбы, а также с универсальной резьбой. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где проходит профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие диаметром, равным внутреннему диаметру резьбы самореза. Для крепления листов кровельного железа существуют специальные оцинкованные саморезы с шестигранной головкой.

Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные.

Универсальные саморезы – рассчитаны для закручивания в любые материалы.

При маркировке шурупов и саморезов в описаниях обычно указываются два размера: диаметр шурупа (его резьба) и его длина в миллиметрах. Кстати, о назначении крепежа может сказать и его цвет. Так, саморезы по гипсокартону чёрного цвета за счёт покрытия фосфатом, а саморезы по металлу благодаря оцинковке имеют светлый серебристый цвет.

Если у вас есть сомнения в выборе той или иной разновидности крепежа, в магазине вам на помощь придёт консультант. Но в любом случае знание различий самых распространённых видов метизов могут здорово облегчить жизнь и заодно предотвратить возможные проблемы с ремонтом.



РАЗЪЁМНЫЕ-НЕРАЗЪЁМНЫЕ

Каждый крепёжный элемент имеет свои плюсы и минусы, соотношение которых позволяет делать оптимальный выбор при проведении разных видов работ. К примеру, гвоздь позволяет быстро производить монтаж, но он не даёт прочности конструкции и со временем она может просто развалиться. Шуруп придаёт прочность конструкции, но из-за неудобства при монтаже снижает скорость работ. Для решения этих проблем специалисты изобрели саморезы, анкеры, дюбели и винты. В них соединились и скорость монтажа, и сила крепления, а специально подобранный шаг, угол резьбы и наконечник обеспечивают метизам быструю посадку и надёжное, прочное соединение.

Кроме того, они имеют антикоррозийное покрытие, что позволяет в несколько раз увеличить срок службы крепления, а значит, надёжность и долговечность всей конструкции.

Но как не запутаться во всём этом многообразии?! Расскажем о классификациях крепежей, в основе которых лежат целевое назначение и тип соединений – разъёмные и неразъёмные.

Разъёмными называются такие соединения, которые допускают многократную сборку и разборку всего соединения без нарушения формы и размеров всех его деталей. Это болты, винты, гайки, шпильки, шайбы, шурупы и др.

К неразъёмным соединениям относят такие соединения деталей, которые нельзя разъединить без какого-либо разрушения, все детали соединяют в одно целое при помощи сварки, склеивания, клепания или пайки. Это заклёпки, дюбели, анкеры и др.

Анкер относится к разряду строительного крепежа, имеет вид прута с резьбой на одном конце и специальным утолщением на другом. Анкерный болт способен держаться внутри фундамента либо сплошной стеновой, прочной, нехрупкой и неэластичной конструкции и предназначен для скрепления строительных конструкций и оборудования. Фундаментные (анкерные) болты используются на всех субъектах строительства: от типового здания до дамб и атомных станций включительно.

Болт является, по сути, стальным стержнем с резьбой и шляпкой. Применяется для соединения элементов деревянной мебели и металлических листов.

Винт подобен болту (представляет собой стальной стержень со шляпкой и спиральной резьбой), разница в том, что винт предназначен для вкручивания в одну из соединяемых деталей. Области применения его весьма широки: это соединение различных материалов – от гипсокартона до металла.

Гайка – это многогранник с отверстием в центре (отверстие снабжено винтовой резьбой). Применяются для фиксации болтов и винтов.

Гвоздь – тонкий гладкий стержень со шляпкой и острым концом. Особенно распространён при работе с деревом (служит для фиксации элементов из данного материала).

Дюбель применяется для закрепления какой-либо детали в прочной, нехрупкой, сплошной стеновой или потолочной панели. Устанавливается он в заранее подготовленное отверстие и крепится по принципу трения, появляющегося за счёт распора в процессе установки в него винта либо шурупа, отчего появляется удерживающая сила.

Заклёпка – деталь в виде круглого стержня или трубы, с одной стороны имеющая закладную головку и образующуюся в процессе клёпки замыкающую (высадную) головку.

Кляммер применяется для крепления всевозможных строительных элементов и представляет собой профиль из оцинкованной стали.

Скоба – изогнутый стержень (с различной формой острия, размерами), используемый в основном для обивки мебели. Фиксация производится при помощи пневмопистолета с кассетой/зажимом.

Шайба подкладывается под головку винта, болта или гайки для того, чтобы увеличить опорную площадь.

Шпильки выполнены в форме стержня или цилиндра с наружной резьбой на обоих концах.

Шуруп – тот же винт, только с резьбой большего шага и коническим концом. Разница между ними ещё и в том, что для винта необходимо подготовить отверстие заранее, а шуруп прорезает себе отверстие сам. Используется для элементов из дерева и пластика. «Глухарь» – мебельный шуруп с расширением в области головки. Незаменимы при установке фурнитуры (дверных петель, ручек, замков), при навешивании на стены шкафчиков и полок, при строительстве.



ШЛЯПКИ-ШЛИЦЫ

Головка – это опорная поверхность, которая служит для передачи крутящего момента. Головки (или шляпки, как иногда говорят) у крепёжных элементов тоже бывают разными. А потому приведём ещё одну крепёжную классификацию.

Если шляпка полностью закрученного шурупа не выступает над поверхностью – это шурупы с потайной головкой. Их широко применяют в мебельном производстве и для проведения отделочных работ: крепления облицовочных материалов, декоративных элементов, оконной и дверной фурнитуры.

Головки также могут быть полупотайными (шляпка слегка выступает), петлевыми, галетными, полусферическими (полукруглыми), полуцилиндрическими. Существуют шурупы с шестигранной (так называемые «глухари») и плоской головкой.

Кроме того, шляпки шурупов могут быть оснащены пресс-шайбой. Такие шурупы подходят для надёжного крепления листовых материалов (например, металлических листов). Шурупы-глухари с шайбой из резины или иного эластичного материала предназначены для крепления кровельных материалов.

Кроме несущей функции, головка выполняет функцию передачи усилия на стержень крепёжного элемента при монтаже от инструмента, соответствующего форме головки (например, гаечный ключ к квадратной или шестигранной головке), либо инструмент, входящий в углубление специальной формы на торце головки для отвёртки или ключа – шлиц. Кстати, сегодня шлиц применяется не только на потайных головках, но и на обыкновенных – это позволяет экономить металл при изготовлении крепежа и соответствующего инструмента под определенный шлиц.

Кстати, даже схожие по форме головки могут сильно отличаться формой шлица.

Самый простой шлиц – прямой. Его применяют всё реже. Причина в том, что при работе с такими шурупами отвёртка или бита плохо центрируется относительно оси. Отвёртка соскальзывает, а шуруп легко «уходит» в сторону.

Крестообразный шлиц очень удобен. Он жёстко «держит» отвёртку, заметно облегчая закручивание. Привычный всем крестообразный шлиц типа Phillips (был внедрен в производство фирмой Philips). Он оказался настолько удачным, что быстро распространился по всему миру. Его дальнейшим развитием стал шлиц типа Pozidrive. Тот же крест, но с диагональными усиками.

Встречаются шурупы со шлицем Torx («звёздочка»), по своим характеристикам он близок к крестообразным, но при больших объёмах работы не очень удобен, так как жало отвёртки сложно совмещать со шлицем крепежа, поэтому такой тип шлица используется чаще для мощных шурупов (рамных, фасадных, саморезов по бетону, нагелей и т.п.).

Квадратные шлицы и внутренние шестигранники применяются редко, и чаще всего внутренний шестигранник применяется в мебельных шурупах-стяжках («конфирматах»).



ХИМИЧЕСКИЕ СИСТЕМЫ КРЕПЛЕНИЯ

О них стоит сказать отдельно. Это самый современный класс крепёжных систем. Они предназначены для монтажа деталей на конструкции из тяжёлых бетонов, плотного природного камня и других плотных равнопрочных материалов в случаях, когда требуется повышенный уровень надёжности и безопасности (в том числе для крепления фасадной облицовки и несущих элементов конструкции – траверс, консолей и т.п.).

Принцип действия химических систем крепления основан на заполнении приготовленного отверстия специальной двухкомпонентной смесью, которая при застывании «намертво» фиксирует в отверстии анкерный или резьбовой стержень (выходящий наружу конец стержня имеет вид обыкновенной шпильки с резьбой). Смесь находится в стеклянном патроне, который и вставляется в отверстие. После этого вкручивается стержень, который раздавливает стекло, и смесь заполняет весь объем отверстия.

Инъекционные системы крепления являются разновидностью химических систем крепления. Отличие состоит в способе заполнения отверстия – в данном случае путем непосредственного выдавливания смеси из картриджа подобно применению герметиков. Такой крепёж применяется для монтажа решеток, оград и перил, трубопроводов, сантехники и т.п. В зависимости от материала строительной конструкции – пустотелой или полнотелой – система используется соответственно с анкерной гильзой или без неё.



ВЫБОР КРЕПЕЖА

При выборе крепежа нужно помнить, что это очень серьёзное и ответственное дело. Ведь предметы мебели, осветительные приборы, технические конструкции, которые крепятся к стенам и потолку, располагаются, как правило, выше человеческого роста (во всяком случае, выше роста ребенка). При этом даже не самые тяжелые из них (скажем, картина или бра), сорвавшись с крепления, могут нанести очень серьёзные травмы. Что уж говорить про сорвавшийся со стены подвесной шкаф или книжную полку. Поэтому главный совет: если хотите чувствовать себя спокойно и безопасно в своём собственном доме, используйте только крепёж ведущих мировых производителей. Монтаж – ответственное дело, и от того, как он произведен, зависит качество вашего ремонта.

Сегодня появилось огромное количество альтернативных видов соединений, которые имеют и преимущества и недостатки. Например, в наши дни довольно распространены так называемые «жидкие гвозди»: за счёт простоты и доступности крепления силиконовый клей действительно легко соединяет детали между собой. Однако не всё, что склеено даже самым могучим клеем, держится долго и счастливо. Оно имеет шанс отклеиться в один день. А потому металлический крепёж или метизы по-прежнему вне конкуренции! Крепёжные изделия из металла прошли многотысячелетнюю проверку временем, убеждая нас, что прочнее их пока ещё ничего не изобретено.

Как вешать вещи на стены: советы и рекомендации

При подвешивании тяжелых предметов, таких как полки и зеркала, лучшим приспособлением является распорный анкер или распорный болт. Этот тип застежки бывает разных размеров, чтобы учесть разницу в толщине стенок и весе предметов, которые они должны удерживать.

После получения нужного крепежа его можно установить следующим образом:

Объявление

Шаг 1: Проверьте упаковку, чтобы узнать, какого размера сверло необходимо использовать, а затем просверлите отверстие в стене.

Шаг 2: Слегка ударьте по застежке молотком.

Шаг 3: Поверните шлицевой болт по часовой стрелке. Когда вы больше не можете его повернуть, верните его обратно. Затем застежка закреплена на внутренней стороне стены, и вы готовы повесить объект.

Шаг 4: Проденьте болт через объект или его подвеску, затем снова вставьте болт в распорный анкер.

Для очень тяжелых предметов, таких как шкафы или книжная полка, используйте болты с откидной головкой.Болты с шарнирным соединением, доступные в нескольких размерах, требуют сверления отверстий в стене. Вот как их установить:

Шаг 1: Просверлите отверстие подходящего размера.

Шаг 2: Снимите болт с переключателя.

Шаг 3: Проденьте болт в подвешиваемый предмет или через его крючок, прежде чем вставлять его в стену. (Вы не можете удалить болт после того, как устройство окажется в стене, чтобы переключатель не упал за стену.) Снова вставьте болт в тумблер.

Шаг 4: Сожмите переключатель большим и указательным пальцами и вставьте его в отверстие.

Шаг 5: Держите подвешенный предмет рядом со стеной, когда вставляете тумблер. Когда он пройдет, потяните засов на себя, пока вы не почувствуете, что тумблер открылся и ударился о стену.

Шаг 6: Поворачивайте болт по часовой стрелке, пока вешалка или сам предмет не станут плоскими и зафиксированы на стене.

Теперь мы рассмотрели основы развешивания предметов на стенах. Все, что осталось, - это вытащить инструменты и взяться за дело.

Крепеж разный Непостоянный (резьбовой)

Презентация на тему: «Крепеж разный. Крепеж неперманентный (резьбовой)» - стенограмма презентации:

1 Различные крепежные элементы Непостоянные крепежные элементы (с резьбой) Крепежные винты (винты с головкой под ключ) Болт и гайка Стержень и гайка Постоянный крепеж Сварка Склеивание (клей, пайка и пайка) Заклепки Выбор метода зависит от материала соединения, передаваемого усилия желательна ли съемная застежка, стоимость застежки, стоимость сборки и вес.Кен Юсефи SJSU

2 Крепежные детали с резьбой Некоторые распространенные типы винтов и головок болтов
Головки винтов с защитой от несанкционированного доступа Ken Youssefi SJSU

3 Крепежные детали с резьбой - гайка и шайба
Ken Youssefi SJSU

4 Стандарты резьбы и терминология
Американская национальная (унифицированная, ООН) стандартная резьба UNC (грубая резьба) - имеет наименьшее количество резьбы на дюйм, чем другие серии, подходит для частой сборки и разборки, используется там, где вибрация не является проблемой, снижает вероятность поперечной нарезки.Кен Юсефи SJSU

5 Стандарты резьбы и терминология
UNF (Мелкая резьба) - имеет больше резьбы на дюйм, чем UNC, используется там, где требуется более высокая прочность болта, имеет меньшую тенденцию к ослаблению при вибрации (меньший угол подъема). UNEF (Extra Fine thread) - имеет больше резьбы, чем другие серии, используется для прецизионных приложений или для тонкостенных приложений. UNRF (Тонкая резьба) - имеет закругленный контур корня для снижения концентрации напряжений и повышения устойчивости к усталостному разрушению.Классы резьбы - указывает диапазоны допусков и допусков размеров. Классы 1A, 2A и 3A применяются к внешней резьбе, а классы 1B, 2B и 3B относятся к внутренней резьбе. Чем выше класс, тем меньше допуск. Серия резьбы Класс посадки M12 x 1,75 Метрические стандарты Наибольший диаметр, мм Шаг, p в мм 1/2 - 20UNF - 2A или (1/2 - UNF) Наибольший диаметр Резьбы на дюйм Ken Youssefi SJSU


6 Основные размеры унифицированной резьбы
Использовать площадь растягивающего напряжения At для всех расчетов напряжения. Среднее значение делительного диаметра и вспомогательного диаметра используется для расчета площади растягивающего напряжения.Кен Юсефи SJSU

11 Напряжения в резьбе σt = P / At τ = 16 T / πdr3
Осевая нагрузка Площадь растягивающего напряжения σt = P / При кручении τ = 16 T / πdr3 Диаметр основания τ (гайка) = P / πd (0,88h) Напряжение снятия изоляции τ (винт) = р / πdr (· 8H), ч подшипник напряжение =? t 4P / [π (d2 - DR2)] (ч / р) Число нитей в контакте Использовать коэффициент безопасности 2 с этими уравнениями Кена Юсого SJSU

Расширительные элементы (анкерные)

ТИП

ДОСТУПНЫЕ МОДЕЛИ

РАЗМЕРЫ

ОТ К

ОБЩЕЕ ИСПОЛЬЗОВАНИЕ В

RAWL ТИП

БОЛТ, PROJ, открытый J-образный крючок и закрытое «ушко» крючок

M6

M20

  • Строительные леса
  • Установка оборудования
  • Конструкции
  • Электрооборудование

АНКЕРЫ КЛИНОВЫЕ

ДВОЙНОЕ КОЛЬЦО (ЖЕЛТОЕ) и ОДИНОЧНОЕ КОЛЬЦО (БЕЛЫЙ)

M8 X 75

M24 X 300

  • Тяжелое оборудование, конструкции и машины.
  • Подъемные рельсы
  • Конвейеры

PIN (ZEBRA) ТИП

В М.С. и S.S

M6 x 50

M39 x 200

  • Монтаж машин и оборудования.
  • Электрооборудование

FISHER ТИП

Болт, J-образный крючок и проушина

M6

M10

  • Подвесной потолок
  • Перегородки
  • Воздуховоды

РЕЗЬБОВЫЙ ЭКРАН (ЗАПАСНОЙ ЯКОРЬ)

ПУЛЯ ТИПА

M6

M16

  • Угловые кронштейны
  • Раздвижные и рольставни
  • Конвейеры

МЯГКИЙ СТАЛЬНЫЙ КЛИНОВЫЙ ТИП (ТРУБА ТИП)

Болт, выступ, J-образный крючок и проушина Крючок

M6

M10

ЗАГЛУШКИ

25 мм

65 мм

  • Используется со всеми винтами в кирпичных стенах

ФИКСИРУЮЩИЕ ВИНТЫ МОЛОТКА

M6 X 50

M10 X 160

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
