Утепление деревянного пола – рассчитываем толщину термоизоляции, расчет,калькулятор, толщина утеплителя для пола.
Многие частные дома очень часто возводятся на столбчатых или свайных фундаментах. Естественно, при такой основе пол первого этажа получается «парящим» в воздухе, то есть не имеющим непосредственного контакта с грунтом. Кстати, довольно часто к такой же методике прибегают и при строительстве на ленточном фундаменте. Но то, что пол отделен от грунта воздушной прослойкой, вовсе не говорит о ненужности его утепления. Подпольное пространство в обязательном порядке делается вентилируемым, то есть температура там будет сравнима с температурой воздуха на улице. И для того, чтобы в помещении поддерживались комфортные условия проживания, а сама конструкция пола была долговечной, термоизоляция обязательна, например, утепление фундамента пенопластом.
Утепление деревянного пола – рассчитываем толщину
Пространства между несущими балками перекрытия или (и) лагами – это очень удобное место для размещения термоизоляционного материала. Но еще на стадии планирования строительства должен возникнуть закономерный вопрос – а какой должна быть толщина утеплительного слоя? Ведь это напрямую может влиять и на сечение пиломатериалов, из которого будут изготавливаться несущие детали конструкции пола.
Вопрос важный, поэтому его и решено было вынести в отдельную публикацию. Итак, рассматриваем проблему: утепление деревянного пола – рассчитываем толщину термоизоляции.
На чем строится расчет толщины термоизоляции?Содержание статьи
- 1 На чем строится расчет толщины термоизоляции?
- 2 Калькулятор расчета утепления деревянного пола на лагах
- 2.1 Несколько советов по работе с калькулятором
- 3 Видео: Несложный для самостоятельного исполнения вариант утепления пола в частном доме
Даже те читатели, что не в ладах с физикой и математикой, вполне смогут самостоятельно произвести такой расчет. Тем более что мы предлагаем им воспользоваться возможностями встроенного онлайн-калькулятора.
На чем базируется определение требуемой толщины термоизоляции?
Основополагающий принцип проведения таков – суммарное термическое сопротивление (или, если правильнее, сопротивление теплопередаче) ограждающей строительной конструкции не должно быть меньше установленной величины. Эта величина называется нормированной, и она рассчитана для всех регионов с учетом их климатических особенностей. Кроме того, этот показатель принимает различные значения еще и в зависимости от типа конструкции – имеются нормы для стен, покрытий и перекрытий.
Узнать это нормированное значение для своего региона проживания несложно. Такая информация наверняка имеется в любой местной строительной организации. Но еще проще будет взять значение из расположенной ниже карты-схемы, охватывающей всю территорию России.
Нормированные значения термического сопротивления для строительных конструкций жилых домов по регионам России
Итак, нормированное термическое сопротивление известно, но что это нам дает? Дело в том, что это суммарное значение складывается из показателей термических сопротивлений каждого из однородных слоев конструкции.
Если мы рассматриваем деревянный пол по балкам перекрытия или лагам, то это будет выглядеть примерно так:
Принципиальная схема утепления деревянного пола на лагах или балках перекрытия
1 – балки перекрытия или лаги – несущие детали деревянного пола.
2 – черепные бруски или опорные доски. Необходимы для настила чернового пола.
3 – доски чернового пола. Могут монтироваться сплошным настилом или разреженно. Иногда вместо досок используется и листовой материал, например, плиты ОSB или фанера. В ряде случаев, например, при термоизоляции пола жёсткими блоками пенополистирола, от чернового пола и вовсе отказываются – оставляют только несколько перемычек для поддержки утеплительного слоя.
4 – ветрозащитная мембрана, которая должна обладать свойством паропроницаемости – для свободного выхода влаги в атмосферу. Не используется при утеплении паронепроницаемыми и не боящимися ветрового воздействия материалами, например, экструдированным пенополистиролом или пенополиуретаном.
5 – слой утепления. Материалы могут применяться разные – насыпные, блочные, рулонные, напыляемые. Но в любом случае именно толщину этого слоя мы и будем рассчитывать.
6 – гидро- пароизоляционная мембрана, защищающая утеплитель от увлажнения со стороны помещений.
Цены на пароизоляционную мембрану
пароизоляционная мембрана
7 – настил пола. Это могут быть доски, закрепляемые непосредственно на лаги. Другой вариант – настил из фанеры или OSB толщиной 15÷20 мм, который становится основанием для любого выбранного финишного покрытия пола.
Какие же из этих слоев могут оказать значимое влияние на степень термоизоляции конструкции? Их немного – три или два. И один из них – это слой самой термоизоляции.
Остальные:
- Во-первых, черновой пол из доски или листового материала на древесной основе. Но только в том случае, если он выполнен сплошным, без зазоров.
- Во-вторых, это настил самого пола сверху лагов – доски, фанера или OSB.
Мембраны в расчет принимать не будем – сколь-нибудь серьёзными утеплительными качествами они не обладают. «Выведем за скобки» и финишное покрытие пола – ввиду его незначительной толщины или, для некоторых декоративных материалов, слишком высокой теплопроводности.
Следует правильно понимать, что показанная выше схема демонстрирует лишь сам принцип термоизоляции пола, но никак не отражает все возможное многообразие вариантов. Просто навскидку – еще две схемы. Изменения налицо, но общий принцип строения «утеплительного пирога» при этом особых «трансформаций» не претерпевает.
Еще две возможных схемы строения утеплённого пола на балках перекрытия и лагах. На деле вариантов может быть значительно больше.
Идем дальше.
Термическое сопротивление каждого однородного слоя общей конструкции можно определить по формуле.
Rc = hc / λc
hc — это толщина слоя, выраженная в метрах.
λc — коэффициент теплопроводности материала, из которого этот слой изготовлен. Эти коэффициенты — табличные величины. И найти их практически для любого строительного или термоизоляционного материала – совсем несложно, этих таблиц полно на строительных сайтах.
Возможно, вас заинтересует информация о том, как производится теплотехнический расчет пола по грунту онлайн
Итак, если владельцу строящегося дома уже известна примерная конструкция планирующегося пола первого этажа, то не составит труда вычислить и толщину утеплителя, обеспечивающего доведение суммарного термического сопротивления до нормативного значения.
На этом и построен калькулятор, расположенный ниже. Под ним будет несколько примечаний, касающихся порядка работы с программой.
Калькулятор расчета утепления деревянного пола на лагахВозможно, вас заинтересует информация о том, как рассчитывается толщина утеплителя для пола в деревянном доме
Перейти к расчётам
Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ НЕОБХОДИМУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»
Выберите утеплительный материал:
– базальтовая вата – стекловата – пенополистирол экструдированный – пенополистирол беспрессованный (пенопласт) – пенополиуретан напыляемый – эковата – пеностекло – плиты пробкового агломерата – маты льняные – керамзит – опилки
Нормированное сопротивление теплопередаче для перекрытий(определить по карте-схеме)
ПАРАМЕТРЫ ОБШИВКИ ЧЕРНОВОГО ПОЛА
Если обшивка чернового пола не сплошная – в расчет не принимается. Оставить толщину по умолчанию, равную нулю.
Толщина обшивки, мм
Материал обшивки чернового пола:
– натуральная доска – древесные композиты (фанера, ОСП)
ПАРАМЕТРЫ ОБШИВКИ ЧИСТОВОГО ПОЛАТолщина обшивки чистового пола, мм
Материал обшивки чистового пола
– натуральная шпутованная доска – фанера или ОСП
Несколько советов по работе с калькуляторомОсобой сложности работа с программой не составляет.
- Для начала предлагается выбрать материал для термоизоляции. В списке как наиболее часто применяемые утеплители, так и более «экзотические», но тоже вполне подходящие для таких условий расположения. Именно толщину этого слоя и рассчитает калькулятор.
- Далее, необходимо по карте-схеме определить нормированное значение «для перекрытий» (выделено синими цифрами) для своего региона проживания. Это значение указывается в соответствующем поле калькулятора.
- Следующим шагом указываются параметры чернового пола – материал его изготовления и толщина. Но это только в том случае, если черновой пол сплошной, без просветов. Если же доски будут установлены разреженно, или чернового пола вовсе не планируется, то оставляется толщина по умолчанию равная нулю.
- Ну и, наконец, последним шагом указывается толщина и материал верхней сплошной обшивки пола.
- Результат, то есть минимальная толщина слоя утеплителя, будет показан в миллиметрах. Его приводят к стандартным толщинам выбранного термоизоляционного материала, естественно, округляя в бо́льшую сторону.
Утеплитель располагается в два слоя, с обязательным перекрытием стыков нижнего ряда.
Может случиться так, что потребуется утепление в два или даже в три слоя. Тогда верхний слой должен полностью перекрывать стыки между плитами (блоками) нижнего.
Для насыпных или напыляемых материалов можно ограничиваться слоем рассчитанной толщины.
Утепление пола частного дома – важная задача!
В настоящей статье не уделялось внимания непосредственно технологии проведения термоизоляционных работ – внимание концентрировалось на расчетах. Но это лишь потому, что утеплению пола частного дома своими руками посвящена отдельная подробная публикация нашего портала.
Завершим публикацию видеосюжетом, посвященным утеплению деревянного пола первого этажа в частном доме. Навесной газовый котел читайте в нашей статье.
Видео: Несложный для самостоятельного исполнения вариант утепления пола в частном домеСколько утеплителя нужно на пол.
Как рассчитать количество утеплителяСодержание
- Сколько утеплителя нужно на пол. Как рассчитать количество утеплителя
- Расчет количества утеплителя для стен, перекрытий и фундамента
- Расчет толщины утеплителя
- Расчет количества утеплителя
- Утеплитель для пола. Требования к теплоизоляции пола
- Плотность утеплителя для пола. На чем строится расчет толщины термоизоляции?
- Расчет количества утеплителя для пола. Калькулятор расчета утепления потолка в доме с холодным чердаком
- Калькулятор расчета утепления потолка в доме с холодным чердаком
- Как производится расчет?
- Цены на эковату
- Толщина утеплителя пола в деревянном доме. Вариант . Утепляем пол над погребом
- Толщина экструдированного пенополистирола для утепления пола. Что собой представляет « Пеноплэкс »
Сколько утеплителя нужно на пол. Как рассчитать количество утеплителя
100 лет назад сохранять тепло в жилищах помогала толщина стен, которая могла доходить до метра. Сегодня отпала необходимость строить толстые стены благодаря наличию огромного количества теплоизоляционных материалов или утеплителей. Их минимальная плотность обеспечивает низкую теплопроводность, что позволяет достаточно эффективно сократить теплопотери. Однако сегодня у людей появилась другая проблема – необходимость экономить. Именно с этой целью перед тем, как отправиться в магазин, полезно узнать, как рассчитать количество утеплителя так, чтобы не переплатить и купить достаточное количество материала для качественного утепления помещения.
Расчет количества утеплителя для стен, перекрытий и фундамента
Наиболее популярные сегодня теплоизоляционные материалы для стен – пенополистирол (ППС), экструдированный пенополистирол (ЭППС) и минеральная вата. Именно о них и пойдет речь в этой статье. Сразу хотим обратить внимание, что минвата годится лишь для утепления стен и перекрытий, ее нельзя использовать в условиях повышенной влажности. А вот с помощью ЭППС можно утеплять все возможные поверхности, включая фундамент и кровлю, материал не боится воды, влага не влияет на его теплоизоляционные свойства.
Общая формула расчета количества утеплителя выглядит следующим образом:
Расчет толщины утеплителя
Если высоту помещения и длину периметра вы можете определить путем обычного замера рабочей поверхности, то для выяснения толщины утеплителя требуются специальные формулы. Рассмотрим на примере г. Новосибирск. Итак, этапы расчета.
1. Определяем градусо-сутки отопительного периода (
0С сут/год), используя данные СП 131.13330.2012 (актуальная версия СниП 23-01-99 «Строительная климатология»)2. Определяем нормативные значения требуемого сопротивления теплопередаче ограждающих конструкций (стен, пола, потолка)
Так как данные в таблице представлены для значений ГСОП, кратных 2000, то промежуточные значения определяются интерполяцией. Получаем следующие значения:
3. Рассчитываем толщину утеплителя
Для примера возьмем стену. Ее общее термическое сопротивление вместе с отделкой и теплоизоляционным материалом вычисляется по формуле:
Из неизвестных значений у нас термическое сопротивление железобетона . Вычисляем его по формуле:
Для получения более точных значений по конкретным материалам используйте данные
СП 50.13330.2012 (приложение С, таблица С.1).
Получаем:
По той же самой формуле вычисляем термическое сопротивление вагонки (толщину вагонки делим на коэффициент ее теплопроводности):
Далее рассчитываем термическое сопротивление изоляционного материала по формуле:
Для утепления стены используем для примера минеральную плиту Rockwool Лайт Баттс СКАНДИК со следующим коэффициентом теплопроводности:
Рассчитываем толщину изоляции:
Поскольку толщина выпускаемых минераловатных плит равна 50 и 100 мм, то для достижения этой толщины вам потребуется 2 слоя – 100+50 мм.
Расчет количества утеплителя
Мы определили толщину изоляционного материала и теперь возвращаемся к формуле, приведенной в начале статьи. Она поможет нам рассчитать количество утеплителя (длину периметра рабочей поверхности и высоту помещения берем примерную, подставьте свои значения):
Получается, что для утепления стен помещения вам понадобится 6,8 м3минеральной ваты Rockwool Лайт Баттс СКАНДИК. Если в упаковке объем материала 0,288 м
Если для утепления вы используете другие материалы, расчет количества утеплителя производится по тем же формулам. Можете использовать следующую таблицу, в ней представлена усредненная толщина изоляции для разных материалов. Точную вы можете получить, исходя из вышеописанных расчетов, даже если речь идет об утеплении всего дома. При расчете утеплителя можете брать коэффициент теплопроводности, представленный в таблице.
Надеемся, наша статья поможет вам рассчитать количество утеплителя, не прогадать с ценой, сократить расходы на отопление и обеспечить комфортное проживание в доме.
Утеплитель для пола. Требования к теплоизоляции пола
Основной функцией, выполняемой уложенным на пол теплоизолянтом, является создание барьера на пути передачи тепла от более тёплой среды помещения холодной наружной среде. Поэтому для утепления пола должны использоваться материалы, в достаточной мере обладающие теплоизоляционными свойствами – как и все утеплители. Но, кроме этого, материал теплоизоляции должен отвечать и другим требованиям, предъявляемым к утеплителю жилья:
Важно! Прочность изолянта является предпочтительной, но не обязательной при выборе утеплителя характеристикой, так как существуют технологии укладки, позволяющие использовать мягкие материалы в условиях воздействия механических нагрузок.
Теплозащита пола минеральной ватой
Кроме перечисленных, есть ещё одна характеристика, не связанная напрямую с эффективностью теплозащиты, но важная – это стоимость материала. К анализу этого параметра следует подходить продуманно, так как более дорогой материал не всегда оправдывает ожиданий.
Натуральные утеплители: из кокосового волокна (Bauplit Cocos), льняной («Изольна»)
Важно! Кричащая дешевизна чревата низким качеством изолянта, а покупка дорогих экзотических материалов должна быть оправдана потребностью именно в их уникальных качествах.
Плотность утеплителя для пола. На чем строится расчет толщины термоизоляции?
Даже те читатели, что не в ладах с физикой и математикой, вполне смогут самостоятельно произвести такой расчет. Тем более что мы предлагаем им воспользоваться возможностями встроенного онлайн-калькулятора.
На чем базируется определение требуемой толщины термоизоляции?
Основополагающий принцип проведения таков – суммарное термическое сопротивление (или, если правильнее, сопротивление теплопередаче) ограждающей строительной конструкции не должно быть меньше установленной величины. Эта величина называется нормированной, и она рассчитана для всех регионов с учетом их климатических особенностей. Кроме того, этот показатель принимает различные значения еще и в зависимости от типа конструкции – имеются нормы для стен, покрытий и перекрытий.
Узнать это нормированное значение для своего региона проживания несложно. Такая информация наверняка имеется в любой местной строительной организации. Но еще проще будет взять значение из расположенной ниже карты-схемы, охватывающей всю территорию России.
Нормированные значения термического сопротивления для строительных конструкций жилых домов по регионам России
Итак, нормированное термическое сопротивление известно, но что это нам дает? Дело в том, что это суммарное значение складывается из показателей термических сопротивлений каждого из однородных слоев конструкции.
Если мы рассматриваем деревянный пол по балкам перекрытия или лагам, то это будет выглядеть примерно так:
Принципиальная схема утепления деревянного пола на лагах или балках перекрытия
1 – балки перекрытия или лаги – несущие детали деревянного пола.
2 – черепные бруски или опорные доски. Необходимы для настила чернового пола.
3 – доски чернового пола. Могут монтироваться сплошным настилом или разреженно. Иногда вместо досок используется и листовой материал, например, плиты ОSB или фанера. В ряде случаев, например, при термоизоляции пола жёсткими блоками пенополистирола, от чернового пола и вовсе отказываются – оставляют только несколько перемычек для поддержки утеплительного слоя.
4 – ветрозащитная мембрана, которая должна обладать свойством паропроницаемости – для свободного выхода влаги в атмосферу. Не используется при утеплении паронепроницаемыми и не боящимися ветрового воздействия материалами, например, экструдированным пенополистиролом или пенополиуретаном.
5 – слой утепления. Материалы могут применяться разные – насыпные, блочные, рулонные, напыляемые. Но в любом случае именно толщину этого слоя мы и будем рассчитывать.
6 – гидро- пароизоляционная мембрана, защищающая утеплитель от увлажнения со стороны помещений.
Цены на пароизоляционную мембрану
пароизоляционная мембрана
7 – настил пола. Это могут быть доски, закрепляемые непосредственно на лаги. Другой вариант – настил из фанеры или OSB толщиной 15÷20 мм, который становится основанием для любого выбранного финишного покрытия пола.
Какие же из этих слоев могут оказать значимое влияние на степень термоизоляции конструкции? Их немного – три или два. И один из них – это слой самой термоизоляции.
Остальные:
- Во-первых, черновой пол из доски или листового материала на древесной основе. Но только в том случае, если он выполнен сплошным, без зазоров.
- Во-вторых, это настил самого пола сверху лагов – доски, фанера или OSB.
Мембраны в расчет принимать не будем – сколь-нибудь серьёзными утеплительными качествами они не обладают. «Выведем за скобки» и финишное покрытие пола – ввиду его незначительной толщины или, для некоторых декоративных материалов, слишком высокой теплопроводности.
Следует правильно понимать, что показанная выше схема демонстрирует лишь сам принцип термоизоляции пола, но никак не отражает все возможное многообразие вариантов. Просто навскидку – еще две схемы. Изменения налицо, но общий принцип строения «утеплительного пирога» при этом особых «трансформаций» не претерпевает.
Еще две возможных схемы строения утеплённого пола на балках перекрытия и лагах. На деле вариантов может быть значительно больше.
Идем дальше.
Термическое сопротивление каждого однородного слоя общей конструкции можно определить по формуле.
Rc = hc / λc
hc — это толщина слоя, выраженная в метрах.
λc — коэффициент теплопроводности материала, из которого этот слой изготовлен. Эти коэффициенты — табличные величины. И найти их практически для любого строительного или термоизоляционного материала – совсем несложно, этих таблиц полно на строительных сайтах.
Возможно, вас заинтересует информация о том, как производится теплотехнический расчет пола по грунту онлайн
Итак, если владельцу строящегося дома уже известна примерная конструкция планирующегося пола первого этажа, то не составит труда вычислить и толщину утеплителя, обеспечивающего доведение суммарного термического сопротивления до нормативного значения.
На этом и построен калькулятор, расположенный ниже. Под ним будет несколько примечаний, касающихся порядка работы с программой.
Расчет количества утеплителя для пола. Калькулятор расчета утепления потолка в доме с холодным чердаком
Очень большая доля теплопотерь в помещениях, до 30÷40%, приходится на неутепленные перекрытия. Это неудивительно – нагретый от приборов отопления воздух поднимется вверх и, встретившись с холодной преградой, отдает ей значительную часть своего теплового потенциала. В результате добиться комфортных условий проживания или вовсе невозможно, или это потребует чрезвычайно большого расхода энергоносителей для системы отопления.
Одним словом, потолок, граничащий с неотапливаемым помещением сверху (с холодным чердаком, в частности), нуждается в обязательном утеплении.
Калькулятор расчета утепления потолка в доме с холодным чердаком
Полноценно утепленным потолок станет считаться лишь в том случае, если будет отвечать определенным критериям. Материалы для его термоизоляции могут применяться разные, и, естественно, их специфические характеристики переопределяют и толщину утепления. Как спланировать правильно, «по науке»? В этом вопросе окажет помощь калькулятор расчета утепления потолка в доме с холодным чердаком.
Ниже будут приведены пояснения по порядку проведения расчетов.
Калькулятор расчета утепления потолка в доме с холодным чердаком
Как производится расчет?
Расчет строится на том, что любая строительная конструкция жилого дома по своим теплотехническим характеристикам должна соответствовать расчетным значениям, установленным СНиП для конкретного региона, в соответствии с его климатическими особенностями.
Любой материал обладает определенной способностью передавать тепло, которая может выражаться в том числе коэффициентом теплопроводности. Чем он ниже, тем выше термоизоляционные качества материала. Этот коэффициент – табличная величина, которую несложно найти в справочниках. В нашем случае она уже заложена в программу калькулятора.
Сопротивление теплопередаче определяется соотношением:
R = h / λ
R — сопротивление теплопередаче, м²×ºС/Вт.
h — толщина слоя материала, м.
λ — коэффициент теплопроводности, Вт/м׺С.
На этой формуле и построен алгоритм работы калькулятора.
- Пользователю будет предложено выбрать материал тля термоизоляции потолка – из выпадающего списка.
- Далее, необходимо будет указать нормированное значение сопротивления теплопередаче R , установленное для региона проживания. Найти этот параметр можно по приложенной карте-схеме. Обратите внимание – в данном случае нас интересует значение «для перекрытий» — оно выделено синим цветом.
Карта-схема для определения требуемого значения термического сопротивления
- Следующий пункт – это параметры самого перекрытия. Вот здесь необходимо проявить внимательность, так как варианты могут быть достаточно разными. В частности, самого перекрытия, как такового, иногда и вовсе не бывает – его поверхностями становятся подшивка потолка и чердачный пол.
Цены на эковату
эковата
Одним словом, желательно иметь перед глазами схему — разрез будущего перекрытия: так проще будет определиться с участвующими в расчете слоями конструкции. Всех вариантов – не перечислить, но для упрощения понимания данного вопроса ниже на иллюстрации приведены три примера:
Возможные варианты строения чердачного перекрытия
В любом случае искомой величиной выступает толщина термоизоляционного слоя.
- В калькуляторе буде предложено сделать выбор – будет ли отделываться поверхность потолка снизу, так как слой отделки тоже может повлиять на термоизоляционные качества всей конструкции. Если выбирается пункт с отделкой, то появятся поля для внесения ее параметров.
- Аналогичным образом решен вопрос и с настилом чердачного пола. ВАЖНО – он принимается в расчет только в том случае, если образует сплошное покрытие.
- Результат будет выдан в миллиметрах, и уже его можно привести к стандартным толщинам утеплительных материалов.
Как проводится утепление перекрытия под холодным чердаком?
Иметь информацию о толщине утепления – недостаточно, важно правильно выполнить все термоизоляционные работы. Об этом подробнее – в специальной статье нашего портала, посвященной .
Толщина утеплителя пола в деревянном доме. Вариант . Утепляем пол над погребом
Правильное утепление пола снизу в деревянном доме, в общем и целом выполняется по аналогичной технологии , но поверьте, делать это намного легче. Ведь при условии нормального состояния чистового покрытия, вам нет необходимости его разбирать. В остальном технология та же, только все действия выполняются наоборот.
Черновой пол, уложенный на черепной брус.
- По правилам, для того чтобы утеплитель не «прилипал» к чистовому покрытию и оставался необходимый вентиляционный зазор, положено набить в верхней части лаг, на границе с чистовым полом небольшой черепной брусок 20 – 30 мм. Но признаться честно, я так никогда не делаю.
Гораздо проще закрепить при помощи степлера пароизоляционную мембрану, чуть ниже чистового пола. Никто вас не заставляет четко все вымерять, главное чтобы оставался вентиляционный зазор; - Монтировать черепной брус и подшивать на потолке подвала черновой пол из планок по предыдущей технологии, я также не вижу особого смысла. После закладки в ниши утеплителя, дабы он сразу не вывалился, я набиваю на лаги ряд небольших гвоздиков и натягиваю несколько струн из лески или проволоки;
Монтаж утепления снизу.
- Дальше снизу, все тем же степлером, к лагам крепится полотно гидроизоляции. А поверх этого полотна, для усиления конструкции, набивается необрезная доска или обычный горбыль. Если подвал сырой и в нем часто стоит вода, то имеет смысл вместо необрезной доски нашить на потолок оцинкованный профиль под гипсокартон. Я обычно креплю его с шагом 20 – 30 см, в любом случае, он нужен только, чтобы не выпал утеплитель.
Алгоритм утепления пола.
По аналогичной технологии обустраивается и второй этаж, точнее деревянное межэтажное перекрытие между первым и вторым этажом по лагам. Разница лишь в том, что вместо слоя чернового пола чаще всего снизу нашивается вагонка или какой-либо листовой материал, типа фанеры или гипсокартона.

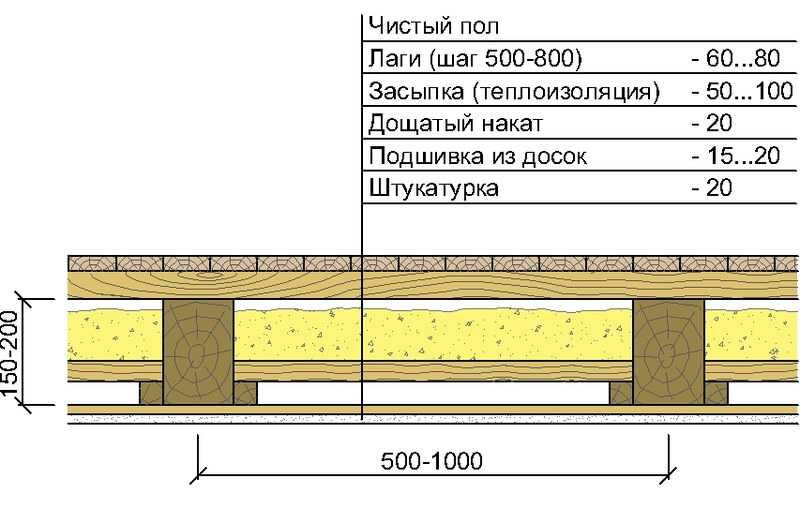

Схема межэтажного перекрытия.
Источник: https://cabel-electro.ru/stati/minimalnaya-tolshchina-uteplitelya-dlya-pola-kak-vybrat-teploizolyaciyu-dlya-teplogo-pola
Толщина экструдированного пенополистирола для утепления пола. Что собой представляет « Пеноплэкс »
» утеплительный материал из разряда экструдированного пенополистирола. Он изготавливается в нескольких вариантах, каждый из которых предназначен для теплоизоляции различных поверхностей и элементов здания, то есть выбор материала нужно сделать правильно.
Этот утеплитель имеет специальную маркировку, указывающую на его важнейшие технические характеристики, от которых зависит область применения материала. « » маркируются 31, 31 , 35, 45 и 45 , но для утепления полов подходят не все разновидности, а только те, которые имеют достаточно высокую плотность — 35 и 45.
Пеноплэкс — 35» по сути является универсальным и применяется для теплоизоляции фундаментов, наружных стен и полов. Этот тип утеплителя имеет следующие характеристики:
- достаточно высокую плотность – 28 ÷ 38 кг/м³ ;
- низкую гигроскопичность – 0,4% от общего объема за 24 часа, причем влагопоглощение во время испытания отмечалось только в течение первых 10 часов ;
- горючесть обозначена, как Г1. Это очень высокий показатель стойкости к огню, а так как сверху утеплителя будет уложена жаростойкая бетонная стяжка, то материал полностью будет пожаробезопасен ;
- температурный диапазон эксплуатации от — 50 до +75 градусов .
Цены на Пеноплэкс
пеноплэкс
Этот тип пенополистирола хорошо подойдет для утепления бетонного пола под стяжку. При желании , на утепление может быть уложена система « теплый пол».
« Пеноплэкс — 45» имеет самую высокую плотность из всех разновидностей этого материала и отлично подойдет для утепления пола частного дома по грунту. К слову, его применяют даже в качестве теплоизолятора для взлетных полос и дорожных покрытий.
« Пеноплэкс » 45 имеет следующие технические характеристики:
- плотность 40,1 ÷ 47 кг/м³;
- его гигроскопичность еще ниже – всего 0,2% от общего объема за сутки, и все влагопоглощение также ограничивается только первыми 10-ю часами испытания;
- стойкость к огню обозначена, как Г4, но если утепление устраивается под жаростойкое покрытие, то это уже не имеет особого значения;
В остальном же технические характеристики одинаковы с теми, что указаны выше.
Есть и иная градация типов утеплителя — по области применения. Такая маркировка обычно указывается на упаковке:
Размеры в мм | Тип (плотность) | |||
---|---|---|---|---|
«ПЕНОПЛЕКС» 45(35-47 кг/м³) | «ПЕНОПЛЕКС» Ф (29-33 кг/м³) | «ПЕНОПЛЕКС» К (28-33 кг/м³) | «ПЕНОПЛЕКС» С (25-32 кг/м³) | |
Толщина | 40; 50; 60; 80; 100 | 20; 30; 40; 50; 60; 80; 100 | 20; 30; 40; 5; 60; 80; 100 | 20; 30; 40; 50; 60; 80; 100 |
Для утепления полов может подойти и обычный пенопласт. Некоторые владельцы домов выбирают именно его, так как цена – существенно ниже « ». Однако, не нужно забывать о разнице в технических характеристиках этих материалов. Чтобы наглядно убедиться, что экструдированный пенополистирол гораздо больше подходит для утепления пола, стоит сравнить параметры обоих материалов:
Калькулятор расчет толщины теплоизоляции – XPS Корпорации ТЕХНОНИКОЛЬ
- ТЕХНОНИКОЛЬ: экструзионный пенополистирол XPS
- Сервисы
- Калькулятор
Выберите местоположение объекта строительства
Город
ВыберитеАбаканАгатаАгзуАгинскоеАктюбинскАкшаАлданАлейскАлександров ГайАлександровск-СахалинскийАлександровский ЗаводАлександровскоеАллах-ЮньАлматыАлыгджерАмгаАнадырьАнучиноАпука – Корякский АОАрзамасАрзгирАркагалаАрхангельскАрхараАстанаАстраханкаАстраханьАчинскАянБабаевоБабушкинБагдаринБайдуковБайкит – Эвенкийский АОБалашовБарабинскБаргузинБарнаулБатамайБежецкБелгородБелогорскБелорецкБеляБердигястяхБерезовоБерезово – Ханты-Мансийский АОБийск-ЗональнаяБикинБираБиробиджанБисерБлаговещенскБогопольБоготолБогучаныБодайбоБолотноеБомнакБорзяБорковскаяБоровичиБратолюбовкаБратскБрестБроховоБрянскБугульмаБуягаБыссаВайда-ГубаВанавара – Эвенкийский АОВарандейВеликие ЛукиВеликий НовгородВельмоВендингаВерхнеимбатскВерхнеуральскВерхний БаскунчакВерхняя ГутараВерхотурьеВерхоянскВилюйскВитимВладивостокВладикавказВладимирВолгоградВологдаВолочанкаВоркутаВоронежВоронцовоВыксаВытеграВяземскийВязьмаВяткаГвасюгиГлазовГомельГошГрозныйГроссевичиДальнереченскДамбукиДарасунДе-КастриДемьянскоеДербентДжалиндаДжаорэДжарджанДжикимдаДиксон – Таймырский АОДмитровДнепропетровскДолинскДружинаДубровскоеДуванДудинка – Таймырский АОЕкатеринбургЕкатерино- НикольскоеЕкючюЕлабугаЕмецкЕнисейскЕрбогаченЕрофей ПавловичЕссей – Эвенкийский АОЖигаловоЖиганскЗавитинскЗеметчиноЗеяЗимаЗмеиногорскЗырянкаИвановоИвдельИгаркаИжевскИкаИлимскИм. Полины ОсипенкоИндигаИркутскИсиль-КульИситьИча – Корякский АОИчераИэмаЙошкар-ОлаКазаньКалаканКалининградКалугаКаменск-УральскийКамышинКандалакшаКанин НосКанскКарасукКатандаКатандаКаунасКашираКежмаКемеровоКемьКемьКзыл-ОрдаКиевКинешмаКиренскКиренскКиров (Вятка)КировскийКировскоеКиселевскКисловодскКисловодскКишиневКлючиКлючиКовдорКозыревскКойнасКолпашевоКомсомольск-на-АмуреКондинское – Ханты-Мансийский АОКондомаКорсаковКорф – Корякский АОКостромаКостычевкаКотельниковоКоткиноКотласКочкиКош-АгачКрасная ПолянаКраснодарКраснощельеКрасноярскКрасный ЧикойКрасный ЯрКрест-ХальджайКронокиКувандыкКупиноКурганКурильскКурскКызылКыштовкаКюсюрКяхтаЛенскЛеушиЛипецкЛовозероЛопатка, мысЛоухиЛьвовМагадан (Нагаева, бухта)МайкопМакаровМамаМаргаритовоМариинскМарковоМарресаляМахачкалаМезеньМелеузМельничноеМиллеровоМильковоМинусинскМогочаМондыМончегорскМоскваМосковская областьМурманскМуромНагорныйНагорскоеНадымНаканноНальчикНарьян-МарНачикиНевельскНевинномысскНевонНепаНераНерчинскНерчинский ЗаводНиванкюльНижнеангарскНижнетамбовскоеНижний НовгородНиколаевск-на- АмуреНикольскНовоаннинскийНовоаннинскийНовосибирскНогликиНожовкаНорский СкладНюрбаНюяНязепетровско. БерингаОблучьеОбъячевоОгоронОдессаОймяконОктябрьскаяОлекминскОленекОлонецОмолонОмскОмсукчанОнгудайОнегаОрелОренбургОрлингаОссора – Корякский АООстровноеОхаОхотскОхотский ПеревозПаданыПалаткаПартизанскПензаПеревозПермьПетрозаводскПетропавловск КамчатскийПетруньПечораПогибиПолтаваПорецкоеПоронайскПосьетПоярковоПреображениеПреображенкаПриморско-АхтарскПсковПулозероПялицаПятигорскРеболыРжевРодиноРостов на ДонуРубцовскРудная ПристаньРыбновскРязаньСавалиСалехардСамараСангарСанкт ПетербургСаранскСарапулСаратовСаскылахСаянскСвирицаСвободныйСемлячикиСизиманСковородиноСлавгородСлюдянкаСмоленскСоболевоСоветская ГаваньСорочинскСортавалаСосново-ОзерскоеСосуновоСосьваСофийский ПриискСочиСреднеканСреднеколымскСредний ВасюганСредний КаларСредний УргалСредняя НюкжаСтавропольСунтарСургутСурскоеСусуманСуханаСыктывкарСюльдюкарСюрен-КюельТаганрогТаимбаТайгаТайшетТамбовТараТарко-Сале – Ямало-Ненецкий АОТатарскТверьТериберкаТерско-ОрловскийТисульТихвинТихорецкТобольскТогулТокоТольяттиТоммотТомпоТомскТопкиТотьмаТроицко-ПечорскТроицкоеТуапсеТулаТулунТунгокоченТуой-ХаяТупикТура – Эвенкийский АОТуринскТуруханскТыган-УрканТындаТюменьТяняУакитУгутУкаУлан-УдэУльяновскУмбаУнахаУренгой – Ямало- Ненецкий АОУсть-Воямполка – Корякский АОУсть-КабырзаУсть-КамчатскУсть-МаяУсть-МильУсть-МомаУсть-НюкжаУсть-ОзерноеУсть-ОлойУсть-Ордынский Бурятский АОУсть-УсаУсть-ХайрюзовоУсть-ЦильмаУсть-ЩугорУфаУхтаХабаровскХанты-Мансийск – Ханты- Мансийский АОХарьковХатанга – Таймырский АОХодоварихаХолмскХоринскХоседа-ХардЧараЧебоксарыЧелюскин, мыс – Таймырский АОЧелябинскЧердыньЧеркесскЧерлакЧерняевоЧитаЧугуевкаЧулымЧульманЧумиканЧурапчаЧухломаШамарыШарьяШелагонцыШимановскШираЭйкЭкимчанЭлистаЭльтонЭнкэнЭньмувеемЮжно-КурильскЮжно-СахалинскЮжно-СухокумскЮкспорЮкспорЯкутскЯнаулЯрославльЯрцево
значение не выбрано
Требуемая температура внутри помещении°C
значение не задано
Задайте параметры здания
Утепляемое помещение
ВыберитеКвартираЧастный дом, дачаЛечебно-профилактические учрежденияДетские учрежденияШколы, интернатыАдминистративные помещенияБытовые помещенияПроизводственные здания
значение не выбрано
Утепляемая конструкция
ВыберитеСтены с внутренним утеплениемСтены с наружным утеплением и облицовкой из кирпичаСтены с наружным утеплением и отделочным слоем из штукатуркиКрышаПолы
значение не выбрано
Ширина потолка/пола или Высота стены, м
значение не задано
Длина потолка/пола/стены, м
значение не задано
Выберите какие элементы входят в конструкцию
Дополнительные слои конструкции
Добавить материал
Листая далее Вы перейдете на страницу продукта
Руководство по цене изоляции по этажам – 2022 г.
Изоляция пола Типичные варианты и оценки затрат на установку для вашей областииюля 2022 г.
Информация о предмете | High | |||
Материал Включает основные объемы покрытия и типичные излишки. Не включает налог с продаж, дополнительные расходы на доставку и товары, не включенные в описание и примечания. | *загрузка* | $368,27 | 520,00 $ | |
Трудовые ресурсы Включает установку на месте, подготовку места, завершение работы, удаление мусора и уборку рабочей зоны. | *загрузка* | $368,27 | 520,00 $ | |
Расходные материалы, инструменты Включает пособие на оборудование и расходные материалы для подготовки, выполнения работ и уборки участка. | $368,27 | $520,00 | ||
Итого Исключая налог с продаж, любые применимые сборы, сборы за сброс и расходы на ремонт или восстановление, не указанные в описании работы. | $368,27 | 520,00 $ |
Изолированная площадь 1000 квадратных футов | |
Класс изоляции R13 | |
Тип рабочей силы Средняя стоимость рабочей силы | |
Сложность |
Получите мгновенную, независимую от поставщика смету вариантов и затрат на утепление пола по номеру вашего почтового индекса . Наше руководство по затратам было обновлено на 2022 год, чтобы отразить текущую справедливую заработную плату и стоимость дополнительных материалов для изоляции пола. Введите свои параметры и почтовый индекс выше, затем выберите «Обновить».
0123456789
Справочник по стоимости теплоизоляции пола – ценовые допущения и примечания Оценки следует использовать только для предварительного планирования.
Оценки Homewyse НЕ заменяют расценки квалифицированных поставщиков. Homewyse настоятельно рекомендует вам связаться с авторитетными профессионалами для точной оценки необходимой работы и затрат на ваш проект, прежде чем принимать какие-либо решения или обязательства.- Рабочие задачи – Установить и зафиксировать войлочную изоляцию между лагами пола.
- Для расчета стоимости изоляции пола может потребоваться проверка на месте. Обычно эти оценки будут «бесплатными». Вы должны ожидать, что любая оценка будет представлена с подробным коммерческим предложением / презентацией.
- Смета затрат homewyse включает все типичные затраты на рабочую силу и оборудование, необходимые для распаковки, установки, размещения и закрепления лицевой стороны к каркасу здания.
- Смета затрат на изоляцию пола homewyse не включает затраты на удаление существующей изоляции или мусора; модификация или ремонт существующей конструкции или отделочных поверхностей.
- Различия в диапазоне стоимости рабочей силы от низкой до высокой отчасти объясняются различиями в рабочей нагрузке, местоположении работы и сезонных ставках заработной платы.
- Разница в стоимости установки для сложных конфигураций (непрямоугольная форма, много углов, несколько уровней и т. д.) может быть значительной. Для точной оценки стоимости соберите подробные предложения от нескольких квалифицированных специалистов. Стоимость установки изоляции пола
- значительно различается в зависимости от местоположения. Для точной оценки в вашем регионе введите свой почтовый индекс в калькуляторе выше.
- Более дорогие напольные утеплители обычно предлагают более прочный материал, расширенную гарантию и улучшенный внешний вид и варианты отделки
- Сократите общую стоимость проекта за счет участия нескольких поставщиков в торгах по одной и той же подробной рабочей спецификации вашего проекта по утеплению пола.
- Экономьте на затратах на установку, комбинируя аналогичные работы и соглашаясь на завершение вашего проекта в периоды низкого спроса на поставщика/установщика.
Ссылки
- Изоляция, Министерство энергетики США, декабрь 2009 г. , редакция
- Air Sealing, Министерство энергетики США, декабрь 2009 г., редакция .
- Справочник по изоляции McGraw-Hill, ноябрь 2000 г., Ричард Т. Байнум, ISBN 71589856
- Руководство по теплоизоляции зданий Krieger Publishing Company; Оригинальное издание, февраль 1990 г., Эдин Ф. Стротер, Уильям К. Тернер, ISBN 088275985X
- Данные о продуктах и расходных материалах: Menards Insulation Materials and Supplies Menards, июль 2022 г., веб-сайт
- Данные о продуктах и расходных материалах: Home Depot Insulation Materials and Supplies Home Depot, июль 2022 г., веб-сайт
- Данные о продуктах и расходных материалах: Lowes Insulation Materials and Supplies Lowes, июль 2022 г., веб-сайт
- Данные о продуктах и расходных материалах: Каталог изоляционных материалов и расходных материалов Do It Best, июль 2022 г., веб-сайт
Изоляция пола — сопутствующие товары
- Изоляция подполья
- Изоляция XPS
- Изоляция потолка
- Изоляция чердака
- Изоляция воздуховодов
Сделайте Homewyse лучше
Мы активное сообщество, которое ценит ваш вклад. Итак, дайте нам знать – мы удовлетворили ваши потребности? как мы можем улучшить этот сайт? Ваши комментарии и обмен очень ценятся!
- Присылайте свои отзывы или вопросы.
- Сохраняйте и делитесь Homewyse в социальных сетях, используя кнопки ниже:
Калькулятор изоляции
Создано Kenneth Alambra
Отзыв от Bogna Szyk и Jack Bowater
Последнее обновление: 22 сентября 2022 г.
Содержание:- Что такое изоляция и сколько изоляции вам нужно?
- Что такое значение R?
- Как рассчитать R-значение барьера
- Понимание R-значений изоляции
Этот калькулятор изоляции отвечает на вопросы:
- Что такое R-значение?
- Каково R-значение данной стены?
- Сколько изоляции мне нужно?
- Как рассчитать R-значение (общее R-значение) любого материала для изоляции стен, утепления чердака или барьера?
Вы можете поэкспериментировать с этим калькулятором, чтобы найти наилучшие комбинации стеновой изоляции, которые будут соответствовать вашим потребностям. Выберите материалы , которые вы уже используете (или материалы, которые хотите использовать), и введите их толщину , чтобы найти общее R-значение вашего барьера.
Это также идеальное время, чтобы проверить наш калькулятор тепловых потерь, в котором обсуждается «U-значение», которое вы также можете изучить. Но чтобы изучить тему изоляции и R-значения, продолжайте читать эту статью.
Что такое изоляция и сколько изоляции вам нужно?
Жизнь в местах с сильной жарой летом заставляет людей использовать кондиционеры для поддержания комфорта в своих домах. Стены, крыши, полы, окна и наружные двери наших домов действуют как барьеры, защищающие нас от внешних температур. Материалы, используемые для этих барьеров, влияют на то, насколько хорошо наши дома сохраняют эту сильную жару снаружи. Тепло или тепловая энергия течет через материалы посредством теплопроводности, конвекции и излучения. Мы называем материалы, хорошо сопротивляющиеся тепловому потоку 9. Изоляционные материалы 0216 или изоляция .
Также настоятельно рекомендуется использовать изоляцию для домов, в которых зимой бывают отрицательные температуры. Обогреватели будут намного эффективнее с изолированными стенами и крышами, так как тепло, выделяемое обогревателями, будет должным образом удерживаться внутри. Также важно держать плотно закрытым корпусом , чтобы избежать утечек тепла. Удивительно, но слой снега может служить изоляцией на нашей кровле. Чем он толще, тем лучше изолирован ваш дом (хотя это несколько опасно из-за веса снега на крыше)! Однако влага может накапливаться внутри потолка и стен без надлежащей кровельной и чердачной изоляции, что приводит к будущим повреждениям.
🙋 Узнайте больше о термодинамике теплопередачи, воспользовавшись нашим калькулятором коэффициента теплопередачи.
Что такое значение R?
Любой материал, который может хорошо сопротивляться тепловому потоку, может служить изоляцией (ну, даже те, которые являются плохими резисторами, могут работать, но зачем вам?). R-значение представляет собой числовое значение, присвоенное материалу, представляющему его сопротивление тепловому потоку при заданной толщине. Мы также можем определить общую R-значение слоев материала, из которых состоят наши дома. Чем выше R-значение барьера, тем выше его тепловое сопротивление. толщина материала также влияет на его общее R-значение. Чем толще материал, тем лучше его тепловое сопротивление, при условии, что он имеет хорошее значение R-значения.
С другой стороны, получение обратного R-значения дает еще один фактор, описывающий тепловой поток через материал. Мы называем этот фактор U-значением или U-коэффициентом. С другой стороны, значение U представляет собой способность материала проводить тепло. Это означает, что предпочтительнее более низкие значения U, поскольку они ограничивают поток тепла через барьеры дома.
Как рассчитать R-значение барьера
Рассчитать общее R-значение барьера так же просто, как сложить R-значение каждого материала в заданном поперечном сечении. Поскольку R-значения материала измеряются в °F·ft²·ч/BTU на единицу толщины в дюймах , нам сначала нужно умножить R-значение материала на его толщину, чтобы получить общее значение R-значения материала. С учетом сказанного мы можем рассчитать общее или объемное значение R-фактора барьера (с несколькими слоями материалов), используя следующее уравнение:
Суммарное значение R = R₁t₁ + R₂t₂ + R₃t₃ + R₄t₄ + R₅t₅ +...+ Rₙtₙ
Где Rₙ — это Rₙ — значение Rₙ дюйм/фут·7 · R-01 материала дюймов, а тₙ — это соответствующая толщина в дюймах . Мы также можем выразить значения R в метрических единицах или единицах СИ как м²·K/Вт . Мы можем преобразовать значения R в RSI (значение R в единицах СИ), разделив значение R на производную константу 5,6785917 .
Чтобы лучше понять, как рассчитать общее значение R, давайте рассмотрим образец стены с теми же слоями, что и на изображении ниже:
Этот образец стены включает типичный гипсокартон с 3-дюймовой изоляцией из стекловолокна (значение R: 3,40) между двумя листами цементной плиты 3/4 дюйма (значение R: 0,05). Этот гипсокартон имеет воздушный зазор (значение R: 1,43) 1 дюйм перед переходом к 3-дюймовая бетонная стена (значение R: 0,08) Стена также поставляется с внешней 2-дюймовой кирпичной облицовкой ( R-значение: 0,20), со слоем гравия толщиной дюймов (R-значение: 0,60), зажатым между бетоном и кирпичами. Используя приведенную ниже таблицу, мы можем увидеть, какие значения R для других материалов, обычно используемых в строительстве строительство:
Материал | Значение R на дюйм толщины | Материал | Значение R на дюйм толщины |
---|---|---|---|
Акустическая потолочная плита | 2,90 | Изоциануратная пена | 7,00 |
Воздушное пространство | 1,43 | Ламинированная древесноволокнистая плита | 2,38 |
Воздухововлекающий бетон | 3,90 | Мацерированная бумага/целлюлоза | 3,57 |
Асбестоцементная плита | 0,25 | Мрамор | 0,05 |
Кирпич (90 ПКФ) | 0,20 | Мрамор | 0,09 |
Ковер и волокнистая подушка | 2. 10 | Минеральная/каменная вата (сыпучий наполнитель) | 3,20 |
Кедровые бревна | 1,33 | Войлок из минеральной/каменной ваты | 3,30 |
Целлюлоза (плотная упаковка) | 3,20 | ДСП (низкой плотности) | 1,41 |
Целлюлоза (сыпучий наполнитель) | 3,50 | ДСП (средней плотности) | 1,06 |
Цементная плита | 0,05 | ДСП | 1.10 |
Цементный раствор | 0,20 | Фанера | 1,25 |
Керамическая плитка | 0,08 | Вспененный полиизоцианурат PIR с фольгой | 7. 20 |
CMU (полый) | 1,00 | Полиизоциануратная напыляемая пена PIR | 6,50 |
Кирпич рядовой (120 ПКФ) | 0,11 | Напыляемая полиуретановая пена (высокая плотность) | 6,50 |
Пробковая плита | 3,45 | Полиуретановая напыляемая пена (низкой плотности) | 3,70 |
Перлит вспученный (сыпучий) | 2,63 | Залитый бетон | 0,08 |
Пенополистирол EPS | 4,00 | Песок и гравий | 0,60 |
Экструдированный пенополистирол XPS | 5,00 | Опилки или стружка | 2,22 |
Стекловолокно (плотная упаковка) | 4,00 | Пиломатериалы хвойных пород (ель, сосна) | 1,25 |
Стекловолокно (сыпучий наполнитель) 0,7 PCF | 2,20 | Штукатурка | 0,20 |
Стекловолокно (сыпучий наполнитель) 2. 0 PCF | 4,00 | Терполимерная пена мочевины | 4,48 |
Войлок из стекловолокна (светлый) | 4,00 | Вермикулит (сыпучий) | 2,20 |
Войлок из стекловолокна (стандартный) | 3,40 | Древесина | 1,25 |
Гранит | 0,05 | Войлок из древесного волокна | 4,00 |
Гипсокартон | 0,90 | Деревянная черепица | 1,00 |
Лиственные породы (клен, дуб) | 0,91 |
Зная R-значения и толщины материалов в нашем примере, мы можем теперь ввести их в наш калькулятор изоляции, который решает уравнение общего R-значения, как показано ниже:
Total R -Значение = (0,05)×(0,75 дюйма) + (3,40)×(3 дюйма) + (0,05)×(0,75 дюйма) + (1,43)×(1 дюйм) + (0,08)×(3 дюйма) + (0,60) )×(1") + (0,20)×(2")
Общее значение R = 12,948
Тогда мы можем сказать, что общее значение R данной 11,5-дюймовой стены с изоляцией стены, описанной выше, составляет 12,948 °F·ft²·ч/BTU , или что он имеет R-значение R-12,9 .
Понимание R-значений изоляции
Рекомендуемые R-значения для каждого типа барьера, который есть в наших домах, зависят от того, где мы живем. Также рекомендуется проверить местные строительные нормы и правила на предмет рекомендуемых R-значений для изоляции стен, чердака и даже изоляции пола, чтобы узнать, сколько изоляции вам нужно. Вы также можете увидеть рекомендуемые значения сопротивления изоляции, напечатанные на упаковке изоляции. Ваш местный поставщик также будет более чем счастлив сообщить вам рекомендуемое значение R для необходимого вам применения. С помощью нашего калькулятора утепления вы сможете найти правильную толщину утеплителя, которая нужна вашему дому.
Если вы считаете, что наш калькулятор теплоизоляции полезен для определения R-значений теплоизоляции стен и чердака, возможно, вы также захотите попробовать наш калькулятор размера комнаты с кондиционером, который поможет вам определить подходящий размер кондиционера для вашей комнаты. Однако, если вы планируете построить энергоэффективный дом, мы настоятельно рекомендуем воспользоваться нашим калькулятором экономии пассивного дома.
Kenneth Alambra
Первый слой материала
Слой материала
Толщина слоя
Второй слой материала
Материал слоя
Толщина слоя
Привилегированные системы измерения
единичная система
Проверьте 46 Аналогичных строительных материалов. 🏗
Aluminum Wewsalusterbeam. Вы рассчитываете U-значение?
08 августа 2022 г.
Коэффициент теплопередачи , также известный как коэффициент теплопередачи, описывает количество энергии (ватт), которое может проникнуть через 1 м² компонента здания, когда разница температур между обеими сторонами равна 1, o К (Кельвин). Теплоэффективные строительные материалы, такие как изоляция из пенополистирола, имеют низкую теплопроводность. Это означает, что только небольшое количество тепла может пройти через этот конкретный компонент. Метод расчета основан на стандарте ISO 6946. Чтобы вычислить значение U, нам нужно определить тип компонента здания (например, пол, стена или крыша) и рассчитать тепловое сопротивление (R) каждого материала, используемого для создания этого компонента. Чтобы рассчитать это, нам нужно знать толщину и теплопроводность λ используемого строительного материала.
Потери тепла нежелательны, особенно когда мы хотим проектировать устойчивые и теплоэффективные здания. Для достижения наилучших характеристик необходимо позаботиться о том, чтобы все компоненты здания имели как можно более низкое значение коэффициента теплопередачи.
Коэффициент теплопередачи определяется по формуле:
Значение U, значение R и значение λ – определение и метод расчета
Чтобы рассчитать значение U, нам необходимо определить налипание компонента и рассчитать тепловое сопротивление ( R) каждого компонента.
Термическое сопротивление R — это разница температур между двумя определенными поверхностями материала, которая вызывает удельный тепловой поток через единицу площади. Он часто описывается как величина, обратная коэффициенту теплопередачи, и может быть получен из теплопроводности и толщины материалов.
Другими словами, тепловое сопротивление говорит нам, сколько тепла материал может блокировать от перехода с одной стороны на другую. Изоляционные материалы обладают высокой термостойкостью. Например, плита KORE Floor EPS 70 Silver толщиной 100 мм имеет тепловое сопротивление, равное 3,23 м2К/Вт 9 .0003
Тепловое сопротивление компонента здания представляет собой сумму сопротивлений каждого слоя:
Поверхностное сопротивление R se и R si являются изоляционными значениями для тонких слоев воздуха во внутреннем и внешнем слоях. поверхности конструкции. Значения по умолчанию основаны на назначении конструкции и нормативных значениях, приведенных в EN ISO 6946. Поверхностное сопротивление зависит от направления теплового потока. Значения по умолчанию следующие:
Теплопроводность λ – расчетная теплопроводность материала, либо рассчитанная в соответствии с EN 13163 для пенополистирола, либо полученная из табличных значений. Ниже приведены примеры типичных строительных материалов с теплопроводностью:
Коэффициент теплопередачи Примеры для полых стен и цокольных этажей
Ниже приведены примеры расчетов коэффициента теплопередачи только для изоляции полых стен и пола. Для конкретных расчетов U-значения, пожалуйста, свяжитесь с нашей технической командой напрямую. В приведенном ниже расчете полых стен используется изоляционный материал KORE Fill Diamond с шариками. Для расчета первого этажа использовались плиты KORE Floor EPS70 Silver.
Расчет коэффициента теплоизоляции полой стены
Для расчета общего теплового сопротивления R T полой стены нам необходимо знать:
- Цементно-песчаная штукатурка
- Бетонный блок наружного листа с раствором между блоками
- Изоляция KORE Fill Diamond с двойными треугольными анкерами из нержавеющей стали
- Бетонный блок внутреннего листа с раствором между блоками
- Гипсовая штукатурка
Зная вышеизложенное, мы можем рассчитать R T , предполагая горизонтальный тепловой поток:
170 мм изоляция полых стен KORE Fill Diamond.
Расчет коэффициента теплоизоляции пола
Расчет коэффициента теплопередачи для пола очень похож на расчеты стен, но нам необходимо знать несколько дополнительных сведений. Несмотря на термическое сопротивление компонента, нам необходимо рассчитать характеристические размеры пола B’, определяемые как площадь пола, деленная на половину периметра: Тепловые характеристики зданий — Теплопередача через грунт — Методы расчета.
Для пола на земле теплопроводность грунта делится на три типа:
- Глина или ил
- Песок или гравий
- Однородная порода
Чтобы рассчитать коэффициент теплопередачи для первого этажа, нам необходимо знать:
- Высота этажа, которая в данном случае:
- Железобетонная плита
- KORE Floor EPS70 Серебристый
- Радоновый барьер
- Толщина каждого слоя d (см отчет)
- Теплопроводность λ (см.
