Вентиляция в частном доме своими руками: схема устройства и монтажа

Воздух, находящийся внутри помещения, всегда содержит большое количество влаги.

Эта влага конденсируется на предметах и проникает внутрь многих строительных материалов.

К чему это приводит – знают все. Отсыревание, плесень, грибок, разрушение конструкции и негативное влияние на здоровье обитателей дома.

Решить разом все проблемы поможет вентиляция в частном доме своими руками. Схема для отдельных помещений и принципы монтажа каналов и вентиляторов.

Содержание

• 1 Естественная вентиляция
• 2 Принудительная вентиляция в частном доме
• 3 Какую вентиляцию лучше использовать для частного дома?
• 4 Схема, монтаж и устройство вентиляции в частном доме своими руками
  • 4. 1 На кухне
  • 4.2 В ванной
  • 4.3 В туалете
  • 4.4 В подвале
• 5 Вентиляция в доме с камином или печью
• 6 Заключение
• 7 Видео на тему

Естественная вентиляция

[ads-pc-2]Для создания естественной вентиляции требуется наличие вытяжного канала без каких-либо электрических приборов.

Воздух движется по шахте благодаря разнице температур и давления в комнате. Такой способ проветривания не стабилен, зависим от погоды, и может не справляться с объёмами работы.

Однако соорудить каналы на естественной тяге проще и дешевле всего.[ads-mob-1]

Принудительная вентиляция в частном доме

Стабильность и равномерность проветривания может обеспечить принудительная вентиляция, где тягу создаёт вентилятор, а воздух дополнительно фильтруется, подогревается или охлаждается.

Забор происходит с улицы, поток поступает в вентиляционный блок, в котором находятся: вентилятор, фильтр, может быть рекуператор (устройство, позволяющее подогревать входящий поток без применения электроэнергии). Затем по системе воздуховодов, свежий воздух поступает в комнаты.

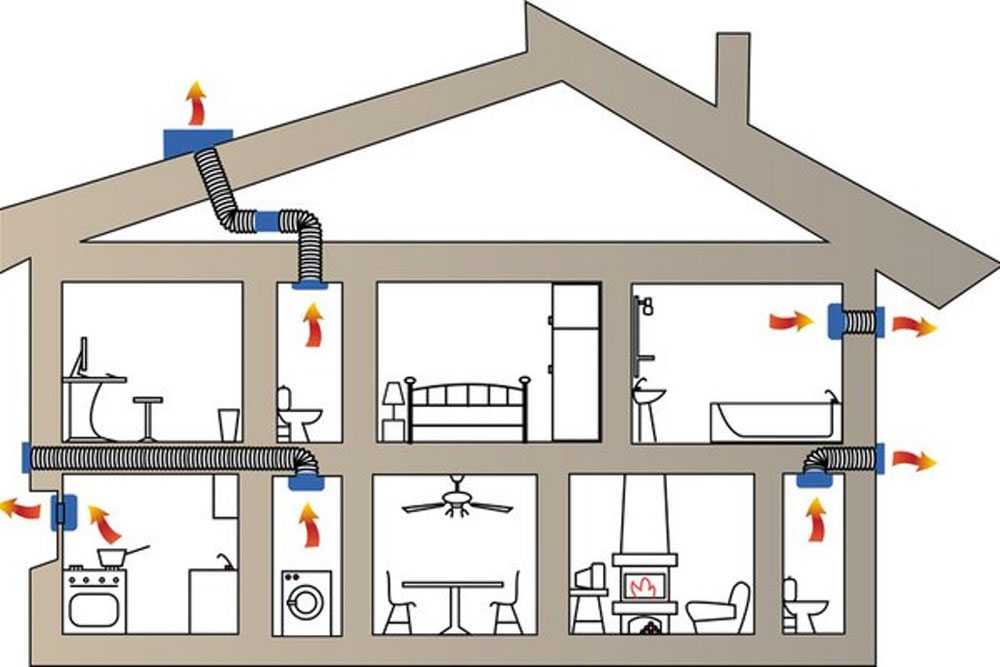

Система вентиляции в частном доме — схема

Создаётся некоторое избыточное давление и новый поток вытесняет находящийся в помещении тёплый воздух (он может удаляться через шахту естественной тяги, через кухонную вытяжку, вентиляцию в ванной, или даже печную трубу).

Какую вентиляцию лучше использовать для частного дома?

Система вентиляции частного дома, как мы уже говорили, может быть естественной или принудительной. Приточно вытяжная вентиляция в частном доме – это золотой стандарт вентиляции, к которому нужно стремиться. Но их сооружение может быть весьма дорогостоящим.

Чтобы сэкономить, многие прибегают к смешанному типу: приток делают принудительным, а отток – по законам физики. Либо устанавливают принудительную вентиляцию только в тех комнатах, которые наиболее остро нуждаются в ней (кухни, подвалы, санузлы).

Для больших коттеджей, домов, построенных по современным стандартам качества (материалы и окна герметичны) и местности с загрязнённым воздухом,- не обойтись без качественной принудительной системы вентиляции!

Схема, монтаж и устройство вентиляции в частном доме своими руками

Итак, рассмотрим, как сделать вентиляцию в частном доме. Вначале нужно сделать план, в котором будет указано расположение будущих каналов, где осуществляется забор, где будет отвод, в каком направлении будут двигаться потоки. Разработкой таких схем занимаются профессионалы.

Вот основные правила, по которым разрабатываются вентиляционные чертежи:

1. Комната с самым загрязнённым воздухом должна находиться в конце цепочки.
2. В кухне или санузле чаще всего располагают выходное отверстие, но приток здесь делать нельзя.
3. Вытяжные отверстия лучше всего делать под потолком или в потолке и максимально прямо направлять вверх.
4. Вход и выход располагают друг от друга как можно дальше.

Во время проектирования производят расчёт воздухообмена и требуемое сечение воздуховодов. Для этого нужно знать объём каждой комнаты и помножить его на количество раз, сколько нужно по нормам, чтобы за час обновлялся весь воздух.

Так, в спальне или зале воздух должен обновляться раз в час (это приток).

А для многих комнат есть готовые нормы оттока, например:

• В кухне должно замениться не менее 90 м³/час.
• В ванных – 25 м³/ч.
• В туалетах – 50 м³/ч.

Складываем отдельно комнаты, для которых рассчитывали приток, и помещения, где требуется только отток. В идеале должен быть баланс – сколько поступило воздуха, столько и вышло. Но на практике, цифры обычно разные. Выбирается больший показатель и берётся за основу.

Существуют другие способы расчётов, например по количеству человек. Так, человек, постоянно находящийся в помещении должен получать 60 м³ воздуха в час, а временный посетитель 20 м³.

Система вентиляции. Схема движения воздушных масс

Определить сечение воздуховода можно по специальной таблице, где один показатель – объём воздухообмена, а второй – скорость движения потока по системе (по нормам в боковых ответвлениях скорость не должна быть выше 3 м/с). На пересечении выбранных показателей и будет необходимый диаметр трубы.

Воздуховод диаметром 15 см и высотой 3 м обеспечит воздухообмен 30 м³/ч.

На кухне

Кухонный воздух наполнен запахами, жирами и дымом, которые образуются в процессе готовки. Чтобы их удалять, нужно обязательно установить над плитой вытяжку. Она будет отводить отработанный поток на улицу.

Однако есть модели вытяжек циркуляционного вида, которые фильтруют воздух и возвращают его назад в кухню. Способ можно использовать в крайнем случае, если нет возможности сделать полноценные каналы на улицу.

Нужно знать, что:

• Ширина вытяжного купола должна соответствовать ширине плиты.
• Вытяжку нельзя подключать к вытяжке котла.
• Мощности прибора должно хватать, чтобы обновить кухонный воздух 6 — 12 раз за час.
• Вытяжка рассчитана на установку над плитой на 65-85 см.

В ванной

Вентиляция в ванной в частном доме требует особого подхода. Сырой воздух – главное отличительное условие, которое учитывают при создании вытяжки:

• Нельзя делать приточных отверстий, иначе влажный пар расползётся по всем комнатам дома.
• Естественная вентиляция часто не справляется с задачей проветривания (требуется 25 — 50 м³ воздуха в час).
• Небольшой вентилятор для принудительной системы стоит недорого, монтируется просто и выглядит эстетично.
• Вентилирующее устройство обладает повышенной степенью защиты от влажного пара, а проводка монтируется в закрытые каналы и гофрированную оболочку.

Выбрав современный прибор с гигростатом, можно совершенно не переживать за ванную – при достижении в ней определённого уровня влажности, вытяжка будет включаться автоматически и работать, пока влажность не нормализуется.

В туалете

Вентиляция в туалете частного дома должна быть оборудована хорошим вытяжным устройством, а вот приток здесь делать нельзя:

• Мощность вытяжки должна обеспечить воздухообмен в 50 м³/час, а если санузел совмещён – и того больше.
• Включение вытяжки в туалете удобно совмещать с выключателем света.
• Делать вытяжное отверстие нужно как можно выше, а лучше на потолке.
• Каналы, туалета и ванной, расположенные на одном уровне, можно объединить в общий воздуховод.

В подвале

Вентиляция подвала в частном доме может быть естественной или принудительной, в зависимости от условий. Если подвальное помещение занимает менее 50 м², его можно оснастить естественной вентиляцией.

Для больших подвалов делается принудительный вариант (и лучше позаботиться о вентиляции на этапе строительства, иначе потом понадобятся сложные бурильные работы).

Важное правило расположения отверстий притока и оттока: они должны быть максимально далеко друг от друга.

Понадобится ли применение труб, будет зависеть от высоты цоколя и глубины подвала.

Для небольшого пространства может быть достаточно, сделать по периметру несколько отверстий и защитить их решётками от проникновения грызунов.

Но воздух на дно глубоких помещений должна доставлять труба. Вытяжка же делается на противоположной стене в верхней точке цоколя.

Диаметр труб вентиляции для подвала должен быть не менее 12 см.

Вентиляция в доме с камином или печью

[ads-pc-4]Процесс горения дополнительно расходует кислород из помещения, поэтому в доме с печью особенно важно обустроить качественный приток воздуха.

Если этого не сделать, будут проблемы с догоранием топлива, хуже будет тяга в трубе, а люди ощутят на себе нехватку свежего воздуха.

Особые правила вентиляции есть и для газовых котлов, которые перечисляются в требованиях к помещению для установки оборудования.

Чтобы обеспечить воздушным потоком непосредственно печку или камин, иногда проводят трубу под полом, а выход делают в непосредственной близости от отопительного прибора.[ads-mob-2]

Заключение

Вентиляцию важно правильно рассчитать, чтобы не устроить в доме сквозняк, не замёрзнуть, и не перемешать по всему дому различные запахи и влагу. Но её устройство просто необходимо, как для здоровья жильцов, так и для сохранности строительных конструкций.

Видео на тему
