Схема вентиляции в панельном доме 9 этажей

Содержание

• Как устроена вентиляция в панельном доме
• Преимущества и недостатки различных схем вентиляции панельных конструкций
  • Вентиляция в панельном девятиэтажном доме
  • Особенности работы системы вентиляции панельного дома
  • Современные системы вентиляции для панельного дома
• Заключение

Задача организации нормального газообмена и вентиляции в многоквартирных домах одновременно простая и сложная. Простая- потому, что значительная высота здания позволяет получить хороший уровень тяги, сложная – потому что схема организации вентиляции должна обеспечивать наиболее оптимальный коэффициент смены воздуха в помещении. Для панельного дома, с практически нулевой паропроницаемостью стен, даже небольшое ухудшение качества работы вентиляции мгновенно сказывается на самочувствии жильцов.

Как устроена вентиляция в панельном доме

Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

• Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
• Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
• Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

Преимущества и недостатки различных схем вентиляции панельных конструкций

Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания.

Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

• Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
• Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
• Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

Современные системы вентиляции для панельного дома

Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

Заключение

Большинство панельных домов старой постройки не могут быть переоборудованы на активный вариант вентиляции и воздухообмена. Кроме того, подобные проекты требуют значительных капитальных затрат, на которые большинство владельцев квартир в панельном доме идти не готовы.В этих условиях улучшить работу схемы можно регулярным обслуживанием и чисткой шахт и вентиляционных магистралей, в среднем один раз в два года. Кроме того возможна  установка современных схем дефлекторов,  способных усиливать работу вытяжных устройств на 10-15% даже в летнее время.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

Схема устройства вентиляции в многоэтажном многоквартирном доме

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

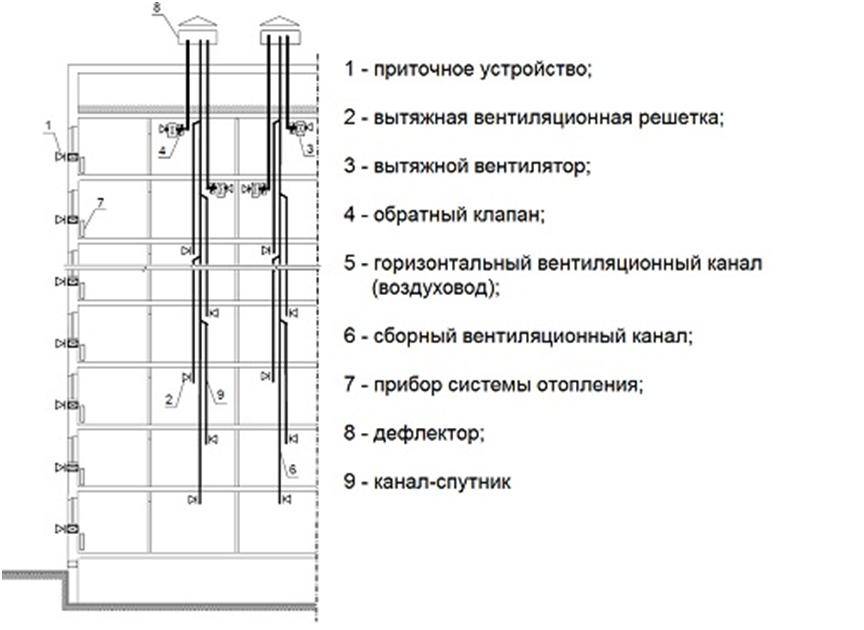

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок  заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вернуться к оглавлению

Содержание материала

• 1 Вентиляция в многоквартирном  доме
  • 1.1 Естественная приточно-вытяжная вентиляция жилого дома
• 2 Как сделать правильную работу вентиляции в квартире своими руками
  • • 2.0.1 Как прочистить вентиляцию в квартире
• 3 Принудительная вентиляция в панельном доме
• 4 Какие виды и системы вентиляции лучше
  • 4. 1 Классификация систем вентиляции:
  • 4.2 Система вентиляции жилых домов
• 5 Как происходит вентиляция канализации дома
  • 5.1 Канализационная вентиляция многоэтажного дома
  • 5.2 Вентиляция канализации частных и малоэтажных домов

Вентиляция в многоквартирном  доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

1. Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
2. При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
3. При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль  промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному  и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция  на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном домеВернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Вернуться к оглавлению

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

При хорошей работе вытяжной системы, в процессе монтажа принудительной вентиляции достаточно установки приточного оборудования, мощность которого зависит от площади вентилируемого помещения. Вместе с приточной системой в комплекте идут клапаны, решётки, вентилятор, фильтры, калорифер.

Больше эффективности может дать приточно-вытяжная система принудительной вентиляции. Этот аппарат выполняет одновременно две функции: устраняет отработанный воздух и отвечает за поступление в помещение свежего.

Схема устройства принудительной вентиляции в панельных многоквартирных домах

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Вернуться к оглавлению

Какие виды и системы вентиляции лучше

Одной из лучших систем вентиляции считается та, которая может полностью выполнять свои функции, то есть одновременно и удалять отработанный воздух, и доставлять в помещение свежие воздушные потоки.

Учитывая то, что системы вентиляции часто производятся с учётом каких-то определённых требований, при выборе подходящей модели следует отталкиваться от основных принципов классификации вентиляции.

Классификация систем вентиляции:

Классификация вентиляция основывается на четырёх наиболее значимых признаках:

• способ перемещения воздушных масс: механическая или естественная;
• назначение: приточная и вытяжная;
• зона обслуживания: местная или общеобменная;
• конструкция: наборная или моноблочная, бесканальная или канальная вентиляция.

Тот или иной вид вентиляции применяется в зависимости от назначения и площади помещения, рода деятельности и количества находящихся в нём людей и механизмов.

Система вентиляции жилых домов

Многоквартирные жилые дома оснащаются, как правило, системами вытяжной вентиляции с естественным побуждением. Приток воздуха должен появляться за счёт инфильтрации через неплотно прикрытые двери и окна, а также в процессе проветривания.



Схема естественной елочной вентиляции многоквартирного многоэтажного дома

Чтобы решить проблемы, связанные с недостатком свежего воздуха в помещения, где установлены герметичные пластиковые окна, во время устройства системы вентиляции необходимо предусматривать наличие модулей, обеспечивающих механическую приточную вентиляцию. В таких случаях механическая приточная вентиляция осуществляется, как правило, централизованно. В цокольном этаже дома устанавливают шкаф управления вентиляцией, позволяющий контролировать процесс работы системы. Приточная вентиляция должна не только отвечать за доставку свежего воздуха в помещение, но и тщательно его очищать и подогревать.

Вернуться к оглавлению

Как происходит вентиляция канализации дома

Вентиляция необходима не только для жилых помещений, но и для канализационной системы. При отсутствии системы вентиляции в помещения могут появиться неприятные запахи, которые не только доставляют дискомфорт, но и способны оказать на организм человека вредное воздействие.

Канализационная вентиляция многоэтажного дома

Одним из самых популярных и экономичных способов вентиляции многоквартирных домов считается прямая вентиляция, которая часто использовалась в жилых домах массовой застройки. Канализационный стояк на последнем этаже выводится наверх, а не закрывается. Свежий воздух доставляется сквозь верхнюю часть стояка, в дальнейшем предотвращая в сифонах эффект всасывания. Если происходит поднятие давления в нижней части канализационной системы, возможно выдавливание водяного затвора наружу.

Более эффективной считается параллельная вентиляция, которая способна предотвратить всасывание выталкивание водяного затвора за счёт качественной циркуляции воздуха от низа стояка до его верха. Параллельная вентиляция обустраивается за счёт установки вентиляционного стояка, идущей параллельно канализационному. Стояки крепко соединяются друг с другом посредством отводов на всём протяжении, в зависимости от количества этажей.

Схема устройства параллельной системы вентиляции многоэтажного жилого дома

При строительстве 9-этажных зданий самой эффективной считается канализационная система, при обустройстве которой использовались смесители. Их установка позволяет отказаться от использования параллельных вентиляционных стоков.

Вентиляция канализации частных и малоэтажных домов

В частных и малоэтажных домах наиболее эффективной считается прямая вентиляция канализационной системы, канализационный стояк которой выходит примерно на полметра выше кровли.

Схема вентиляции канализации для малоэтажных многоквартирных домов

В качестве альтернативного варианта можно рассмотреть установку воздушных клапанов, способных облегчить подачу свежих воздушных потоков в канализационную систему, а также препятствовать его проникновению из канализации в помещение.

3 типа домашних вентиляционных систем

Вентиляция является важным и необходимым процессом для любого помещения. Это оказывает влияние на все понемногу в нашей повседневной жизни. Хорошая вентиляция улучшает качество дома, а также здоровье и благополучие его жителей. Хорошо проветриваемое пространство помогает уменьшить запахи в помещении, рост плесени, вредные загрязнители, головные боли и даже аллергию. Но какие системы домашней вентиляции лучше всего обеспечивают этот процесс?

Мы разбираем три типа вентиляции и объясняем, почему полагаться на предыдущую мысль о переходе к работе уже недостаточно. Мы также разбираем три типа механических систем вентиляции и объясняем, почему модернизация всего дома лучше всего. Учитывая, что на рынке существует довольно много вариантов, убедитесь, что вы проинформированы о лучшем выборе для вашего дома, прежде чем обсуждать с подрядчиком! Вентиляция оказывает огромное влияние на качество воздуха в помещении, поэтому ваша домашняя система вентиляции имеет большое значение.

Почему важна вентиляция?

Проще говоря, вентиляция — это просто обмен внутреннего и наружного воздуха. Замена свежего свежего воздуха на затхлый старый — процесс, казалось бы, несложный. Но есть несколько способов проветрить помещение и несколько различных механических систем домашней вентиляции на выбор, которые помогают в этом процессе.

Вентиляция необходима, потому что без воздухообмена «новый-старый» вредные загрязнители воздуха в помещении застревают, циркулируя внутри. И то, что застряло внутри, вы и ваша семья застряли в дыхании. На качество воздуха в помещении влияет множество факторов. Такие вещи, как чрезмерная влажность, плохое регулирование влажности, домашние животные в доме, газы от приготовления пищи и всевозможные факторы ухудшают качество воздуха. Они также являются факторами, которые делают вентиляцию еще более важной.

Вентиляция особенно важна сегодня, поскольку современные строительные стандарты и строительные нормы и правила привели к созданию более герметичных домов и зданий. Раньше воздух просачивался в дома через трещины в фундаменте дома и ломался вокруг окон или дверей. Без помощи естественной вентиляции и невозможности контролировать или фильтровать источники естественной вентиляции единственное значение имеет механическая вентиляция.

Три типа вентиляции

Чтобы понять варианты механической вентиляции всего дома, вам сначала нужно лучше понять, как вентиляция уже работает в вашем доме.

Естественная вентиляция

Естественная вентиляция — это просто неконтролируемый воздух. По сравнению с принудительной вентиляцией (также известной как механическая вентиляция) естественная вентиляция вызывается естественными факторами. Это в буквальном смысле наружный воздух, который сам по себе входит в помещение. В любом пространстве открытие окон или дверей и впуск свежего воздуха является примером естественной вентиляции. Сильный ветер – самое легкое проявление.

В старых домах и особенно в зданиях естественной вентиляцией также является воздух, поступающий через негерметичные пространства. Это могут быть трещины в стене или фундаменте дома, а также в подвале или подполье, что называется проникновением. Исторически это был наиболее распространенный метод вентиляции, и до недавнего времени механическая вентиляция была в значительной степени ненужной. Поскольку большинство внутренних помещений были негерметичными или со сквозняками и пропускали определенное количество воздуха, дополнительные процессы принудительной вентиляции не требовались.

Тенденции

Как определить, эффективен ли очиститель воздуха: простые шаги для самостоятельной проверки

Точечная вентиляция

Точечная вентиляция — это использование локализованных вытяжных вентиляторов. Это форма механической вентиляции. Точечная вентиляция использует вентиляторы для воздухообмена, но локализована только в определенной части дома. Подумайте, например, о кухонных или ванных вентиляторах. Эти чрезвычайно концентрированные вентиляционные системы предназначены для удаления загрязняющих веществ и запахов (например, вызванных приготовлением пищи) или удаления избыточной влаги из помещения (вызванной душем). Эти локализованные системы раньше были частью механической вентиляции в домах.

Вентиляция всего дома

В настоящее время механические системы вентиляции превратились в системы вентиляции всего дома. В системе для всего дома или всего здания используется один или несколько вентиляторов и воздуховодов для эффективной подачи свежего наружного воздуха в помещение и удаления спертого воздуха из помещения.

Целью домашней системы вентиляции является улучшение качества воздуха в помещении и эффективная вентиляция больших помещений. Домашняя система невероятно полезна. Происходит постоянный приток свежего воздуха и удаление застоявшегося воздуха. Постоянно ведется работа по улучшению качества подачи воздуха. Поскольку в этом процессе можно использовать существующие воздуховоды помещения и устанавливать их непосредственно в систему ОВКВ, системы вентиляции всего дома могут обеспечить контролируемую вентиляцию всего дома. Кроме того, с помощью существующей системы HVAC воздух также фильтруется, в результате чего воздух в помещении становится чище и здоровее.

Три типа механических систем вентиляции для всего дома

Думайте о вентиляции буквально как о легких вашего дома. Надлежащая вентиляция сохраняет дома свежими, а жильцов здоровыми. Вот почему мы рекомендуем перейти на механическую систему вентиляции всего дома. Когда дело доходит до вариантов вентиляции всего дома, есть несколько типов на выбор.

Только вытяжная вентиляция

Вытяжная вентиляция эффективно избавляет помещение от застоявшегося воздуха. Это относительно недорогая и простая в обслуживании система вентиляции. Обычно для этого требуется только один вентилятор и одна вытяжная точка в доме. (Опять же — подумайте о локальных вытяжных вентиляторах для ванных комнат или печей.) Этот процесс вентиляции улучшает качество воздуха в помещении, поскольку он удаляет спертый воздух, который часто полон вредных и опасных загрязнителей воздуха в помещении. Выхлопные системы обычно лучше работают в холодном климате.

У выхлопной системы есть несколько недостатков, о которых стоит упомянуть. Основная проблема заключается в том, что этот процесс вытягивает воздух из дома без специального источника для подачи свежего воздуха, чтобы компенсировать разницу. Возникающее в результате изменение давления или разгерметизация означает, что само пространство активно втягивает воздух из трещин, утечек и вентиляционных отверстий в доме, чтобы создать необходимый баланс. Разгерметизация еще более вредна в более теплом климате, потому что влага не удаляется из воздуха до того, как он попадет в дом. Таким образом, изменение давления увеличивает угрозу повреждения влагой. Поскольку вытяжные системы не могут осушать воздух до того, как он попадет в помещение, эти вентиляционные системы также часто увеличивают затраты на отопление и охлаждение, что делает их менее энергоэффективными и рентабельными.

В тренде

Почему вашему дому нужен свежий воздух?

Еще одна проблема с вытяжными системами заключается в том, что они ухудшают качество воздуха в помещении. Это основано на исследованиях, которые показали, что системы только с вытяжкой втягивают дополнительные загрязняющие вещества в помещения и загрязняющие вещества из помещений с плохим качеством воздуха. Области дома, такие как чердак, гараж или подвал. (Имейте в виду, что пространство отчаянно пытается сбалансировать эффект разгерметизации и ищет любой источник воздуха!) В домах с общими стенами, таких как рядные дома, многоквартирные дома или многоквартирные дома, качество воздуха становится зависимым как от вашего дома, так и от него. привычки и привычки ваших соседей. В целом, вытяжку слишком сложно контролировать, чтобы рассматривать ее как хорошую домашнюю систему вентиляции.

Только приточная вентиляция

Приточная вентиляция противоположна вытяжной, вместо этого наполняя внутреннее пространство свежим наружным воздухом. Это достигается за счет использования вентилятора или нескольких вентиляторов для подачи наружного воздуха в помещение. Примерами систем только подачи являются чердачные вентиляторы HVAC. При использовании только подачи, чтобы обеспечить хорошее качество воздуха в помещении, обязательно выберите одно место, которое будет служить источником свежего воздуха. Это ограничит количество загрязняющих веществ, попадающих в дом. Приточные системы вентиляции лучше всего работают в теплом климате.

Подобно только выхлопу, специального метода балансировки нет. В данном случае это означает, что нет процесса, помогающего избавить пространство от застоявшегося воздуха, что приводит к повышению давления. Эта система вентиляции просто выталкивает старый воздух из дома или здания через существующие трещины и отверстия, а также через локализованные вентиляторы и вентиляционные отверстия. Также как и в системе только с вытяжкой, влага не удаляется из поступающего воздуха заранее. Это означает, что повреждение влагой по-прежнему представляет собой угрозу, а также вероятны повышенные расходы на кондиционер и отопление.

Приточные вентиляционные системы способны обеспечить свежим воздухом несколько комнат в доме. Большинство домовладельцев предпочтут сосредоточить усилия домашней системы вентиляции только на притоке на комнатах, которые они занимают больше всего.

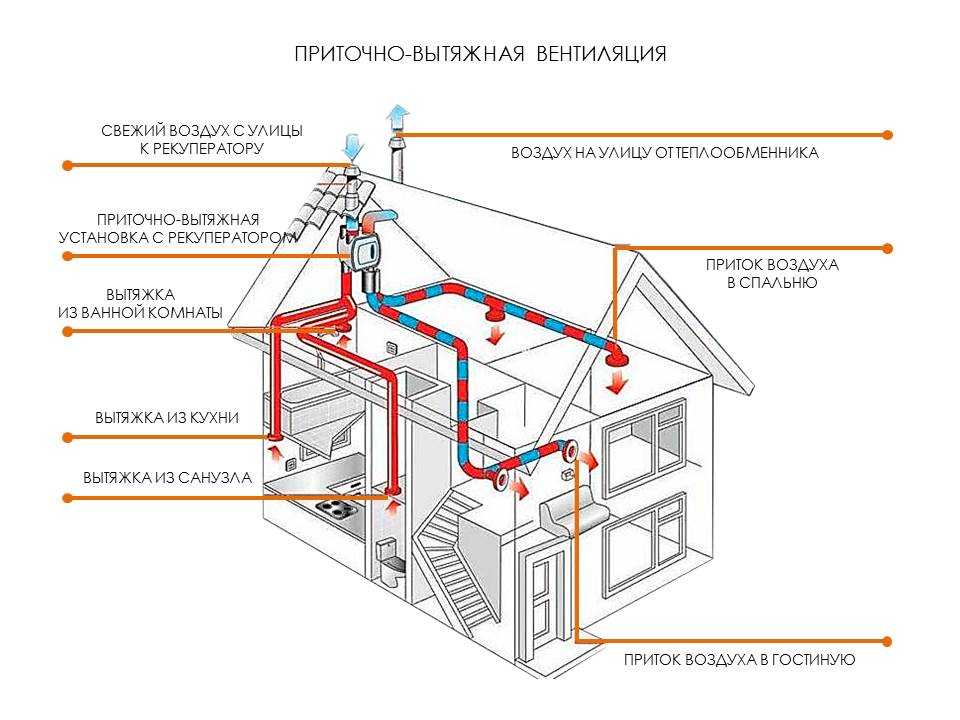

Приточно-вытяжная вентиляция

Как следует из названия, приточно-вытяжная вентиляция дома сочетает в себе вытяжной и приточный процессы. Для создания наилучшей общей системы вентиляции всего дома требуется лучшее из систем только вытяжной и только приточной вентиляции без каких-либо дополнительных проблем.

Сбалансированные системы домашней вентиляции эффективно подают свежий наружный воздух (приток) и вытесняют спертый загрязненный воздух из помещения (вытяжка). Разгерметизация и повышение давления не являются проблемой для систем сбалансированной домашней вентиляции, поскольку они эффективно обеспечивают и удаляют одинаковое количество воздуха, поддерживая дом в состоянии равновесия.

Для сбалансированной системы вентиляции требуется два вентилятора и две системы воздуховодов для подачи свежего воздуха и удаления спертого воздуха. Многие системы сбалансированной вентиляции могут использовать существующие воздуховоды системы HVAC. Однако это может быть дороже, если необходимы дополнительные воздуховоды, точная стоимость зависит от того, сколько воздуховодов уже есть в вашем доме. Важно помнить, что сбалансированные системы в долгосрочной перспективе более рентабельны. Это связано с тем, что системе HVAC не нужно больше работать для контроля температуры. Скорее, сбалансированные домашние системы вентиляции помогают нагревать и охлаждать воздух в процессе вентиляции.

Чтобы в последний раз разобрать домашнюю вентиляцию… существует два типа сбалансированных домашних систем вентиляции.

Вентилятор с рекуперацией тепла

Вентиляционная система с рекуперацией тепла (HRV) передает тепло между старым вытяжным воздухом и новым свежим воздухом. При этом воздушные потоки никогда не смешиваются. Поскольку HRV эффективно передает тепло, система также помогает снизить затраты на отопление. HRV часто рекомендуется для более холодного климата.

Вентилятор с рекуперацией энергии

Вентиляционная система с рекуперацией энергии (ERV) переносит тепло и влагу между старым вытяжным воздухом и новым свежим воздухом. Цель состоит в том, чтобы свести к минимуму потери энергии в процессе вентиляции. И поскольку он обменивается теплом и влагой, ERV помогают контролировать температуру. ERV сохраняет воздух влажным, прохладным и влажным летом и теплым зимой. ERV обычно рекомендуются для более теплого климата.

Модернизация сбалансированной системы вентиляции всего дома

Независимо от того, выбираете ли вы HRV или ERV, обе системы являются невероятно полезными системами вентиляции всего дома. Обеспечение постоянной хорошей вентиляции вашего внутреннего пространства дает почти сразу заметный эффект. Мы можем помочь вам лучше понять, какая домашняя система лучше всего подойдет для вашего помещения, или помочь найти эксперта по качеству воздуха в помещении в вашем регионе!

Системы свежего воздуха — Сбалансированная вентиляция всего дома

Джеку Хеберту, основателю Исследовательского центра жилья для холодного климата, приписывают фразу, которая становится все более знакомой высокопроизводительным строителям: «Стройте плотно, вентилируйте правильно». Это означает, что по мере того, как дома становятся плотнее и лучше изолированы, потребность в хорошо спроектированной механической вентиляции становится все более острой.

В простейшем случае это означает использование кухонных и ванных вентиляторов для удаления влажного или насыщенного твердыми частицами воздуха. В этом подходе только с вытяжкой наружный воздух попадает в здание через щели в ограждении здания. Приточная вентиляция работает по-другому: вентиляторы подают свежий воздух в дом, но нет специального пути для выхода застоявшегося воздуха из помещения. Оба эти подхода экономичны, но имеют недостатки.

Более эффективным вариантом является приточно-вытяжная система вентиляции, в которой поступающий воздух компенсируется равным объемом выходящего воздуха, что поддерживает давление воздуха в здании близким к нейтральному. Строители и проектировщики, которые специализируются на суперизолированных домах с очень низким уровнем утечки воздуха, теперь, вероятно, будут включать в планы вентиляторы с рекуперацией тепла или энергии. Эти механические системы схожи тем, что имеют сердцевину, через которую проходит как входящий, так и выходящий воздух для передачи энергии и, в случае ERV, влаги.

В вентиляторе с рекуперацией тепла или HRV происходит обмен тепловой энергией через ядро. Это то, что инженеры называют «чувственным теплом». Зимой вытяжной воздух передает часть своей тепловой энергии входящему свежему воздуху, что снижает большую часть потерь энергии, которые в противном случае имели бы место. В вентиляторе с рекуперацией энергии или ERV происходит обмен явным теплом, а также обмен влагой или «скрытое тепло». (Эти системы также называются вентиляторами с рекуперацией энтальпии.) ERV предназначены для поддержания более комфортного уровня влажности в помещении как зимой, так и летом.

Вентилятор нового поколения заменяет обычное ядро ​​ERV тепловым насосом. Агрегаты обеспечивают обогрев и охлаждение, а также вентиляцию, поэтому они принципиально отличаются от устройств, направленных в основном на подачу свежего воздуха с минимальными потерями энергии. Двумя такими продуктами являются Build Equinox CERV и Minotair Pentacare.

«Вентиляция — это хорошо, но она представляет собой очень, очень большой поток энергии для непрерывного нагрева, охлаждения, увлажнения или осушения потока воздуха, поступающего снаружи», — говорит Брайан Олт, старший инженер-конструктор Positive Energy. консалтинговая фирма по механическим системам. «HRV и ERV помогают уменьшить количество потребляемой энергии плюс, они могут фильтровать ее, поэтому вы можете уловить большую часть важных вещей до того, как они попадут в дом».

Существует более дюжины производителей, которые предлагают ERV или HRV (или и то, и другое) покупателям в США, включая известные бренды вентиляции, такие как Broan, Fantech, Panasonic и RenewAire, а также компании, которые могут быть немного менее знакомы Американские домовладельцы, такие как Zehnder, швейцарская компания, производящая высококачественные системы ComfoAir. (Институт домашней вентиляции, отраслевая торговая группа, ведет список производителей на своем веб-сайте, который доступен здесь.)

Системы распределения воздуха для HRV и ERV сильно различаются. На одном конце шкалы находятся системы, которые включают в себя специальные приточные и вытяжные каналы для ключевых комнат в доме. Это обеспечивает постоянный и хорошо распределенный источник чистого наружного воздуха, но при относительно высокой стоимости. Другие системы менее сложны и могут даже использовать существующие воздуховоды HVAC для распределения наружного воздуха. Сквозные приборы обеспечивают свежий воздух для одной комнаты.

Затраты на установку системы в типичном помещении площадью 2000 кв. футов. варьируется от 3000 долларов или меньше до почти 10 000 долларов за систему высокого класса с более сложными воздуховодами. (Сами устройства намного дешевле: от менее чем 1000 до почти 4000 долларов за топовую модель). Внутри сердцевина теплообменника выглядит как гофрированный картон и позволяет входящему и выходящему воздуху пересекаться, фактически не смешиваясь. Сердечники HRV, сказал Олт в телефонном разговоре, довольно просты и состоят из алюминия или другого легкого металла с хорошими свойствами теплопередачи.

«Они не очень эффективны, — сказал он, — но рейтинг их эффективности составляет от 50%-60% до 95% в зависимости от размера, марки и интенсивности воздушного потока, проходящего через них».

ERV усложняются. Вместо основного алюминиевого теплообменника ERV обычно имеет сердцевину, сделанную из полимера, залитого влагопоглотителем, материалом, который поглощает влагу. Материал сердцевины пропускает некоторое количество влаги, но при этом остается воздухонепроницаемым, поэтому воздушные потоки не смешиваются. По словам Олта, этот тип сердечника с поперечным потоком распространен в жилых помещениях, где скорость воздушного потока ниже 250-300 кубических футов в минуту (CFM). Кроме того, в коммерческих зданиях, офисных зданиях и школах становится более практичным использование вращающегося колеса с влагопоглотителем.

Летом выходящий охлажденный воздух забирает часть тепла и влаги из входящего воздушного потока. Иллюстрации предоставлены RenewAire.

Зимой ERV помогает воздуху в помещении удерживать влагу. Теплообменник также нагревает поступающий свежий воздух.

Квартира с тремя спальнями, 2000 кв. футов. По словам Олта, в доме обычно требуется система с производительностью 90–100 кубических футов в минуту. Чтобы соответствовать требованиям ASHRAE к вентиляции. Рекуперация явного тепла в HRV составляет в среднем около 70%. В ERV происходит рекуперация определенного количества явного тепла. Скрытое восстановление обычно составляет от 40% до 60%, поэтому примерно половина разницы влажности в двух воздушных потоках будет проходить через сердцевину.

«Это заметное количество скрытой энергии, когда у вас есть законная разница между уровнями влажности внутри и снаружи», — сказал Олт. «На севере зимой четыре или пять месяцев в году на улице сухо как кость. Летом иногда примерно так же, как и внутри дома. Дальше на юг все перевернуто».

Во влажных районах страны — на юго-востоке США — использование ERV летом не приводит к снижению влажности в помещении. ERV фактически увеличит относительную влажность в помещении, потому что наружный воздух не теряет всю свою влагу по пути в помещение. Но проблема была бы хуже, если бы был установлен HRV, потому что в HRV отсутствует перенос влаги. Даже несмотря на то, что уровень влажности будет повышаться при работе ERV, застоявшийся воздух в помещении выбрасывается и поступает свежий наружный воздух. Осушитель или кондиционер могут справиться с избыточной влажностью.

По словам Олта, ядра ERV со временем забиваются маслом, клетками кожи, волосами и пылью и должны заменяться каждые 4–12 лет. Менее сложное ядро ​​​​HRV должно работать в течение нескольких десятилетий без какого-либо серьезного обслуживания. Когда он запылится, домовладелец может просто очистить его сжатым воздухом.

Ключ, однако, может заключаться в регулярной замене фильтров, а не в каких-либо неотъемлемых недостатках конструкции сердечника, которые ограничивают срок их службы. В этом выпуске BS* + Beer Show, вышедшем в эфир прошлой осенью, Энрико Бонилаури из EMU, консалтинговой фирмы Passive House, отметил, что единственными движущимися частями в HRV или ERV являются вентиляторы, поэтому изнашиваться не так уж и много, а сердечники может прослужить десятилетиями при условии своевременной замены фильтров.

Бонилаури также отметил, что показатели рекуперации тепла для многих моделей могут быть завышены, поскольку тепло, выделяемое вентиляторами внутри устройства, может быть ошибочно отнесено на счет рекуперации тепла. По его словам, в блоках, не сертифицированных Институтом пассивного дома, заявленные коэффициенты рекуперации тепла должны быть снижены на 12%.

Выбор между HRV и ERV

Исследователи и журналисты пролили много чернил на вопрос о том, что лучше — HRV или ERV.

По словам Джеки Доннер, генерального директора Ventilating Institute, решение сводилось к тому, где вы живете. Исторически HRV чаще использовались в домах с более холодным климатом, потому что главной заботой было количество тепловой энергии, которую можно было бы сэкономить. Влажность рассматривалась как второстепенная проблема. Самые эффективные устройства на рынке улавливают более 80% тепла выходящего воздушного потока и передают его входящему воздуху — в очень холодных условиях это большой плюс. ERV обычно используются в местах с жарким и влажным летом, потому что они переносят часть влаги из воздуха в помещении в выходящий воздух, тем самым делая относительную влажность в помещении более приемлемой, чем это было бы с HRV.

Но в этом споре нет ничего простого. Например, есть хорошие аргументы в пользу использования ERV в холодном северном климате. Холодный воздух содержит меньше влаги, чем теплый воздух, поэтому зимой наружный воздух очень сухой. Когда его вносят в дом без какой-либо попытки спасти влагу от выходящего воздушного потока, воздух в помещении может стать неприятно сухим.

Этот Zehnder HRV включает несколько приточных и вытяжных каналов. Канальные распределительные системы охватывают весь спектр от сложных, таких как эта, до простых конструкций с несколькими входными и выходными отверстиями. Фото предоставлено Алексом Уилсоном.

То, как это происходит, зависит от размера дома, количества и поведения жильцов, а также от того, насколько тесным является дом. В небольших домах с очень небольшой утечкой воздуха и большим количеством людей высокая влажность в помещении может стать проблемой зимой. HRV может сделать его более комфортным. Но большой протекающий дом в холодном климате может уже быть очень сухим зимой, поэтому ERV поможет предотвратить его пересыхание. Другими словами, не существует простой формулы, подходящей для любого дома и любого климата. (Для подробного обсуждения переменных, влияющих на принятие этого решения, прочитайте эту статью Мартина Холладея. Хотя ей уже более десяти лет, ее основы не изменились.)

Доннер говорит, что, хотя HRV исторически доминировали на рынке, особенно в Канаде, ситуация меняется. «Сегодня и в будущем ERV все больше и больше используются в США», — сказал Доннер в электронном письме. «Похожая ситуация происходит в Канаде».

В прошлом ERV были дороже, чем HRV, но этот разрыв сокращается, и дизайнеры осознают важность улавливания влажности зимой, сказал Доннер, что дает ERV преимущество даже в тех областях, где когда-то господствовали HRV.

Ник Агопян, вице-президент по продажам и маркетингу RenewAire, поднял еще два вопроса. В телефонном разговоре он сказал, что HRV сложнее установить. Они должны быть ориентированы только в одном направлении, чтобы дренажи конденсата работали должным образом (ERV могут быть установлены в любом положении). Он добавил, что в холодную погоду HRV чаще замерзают, что требует цикла разморозки.

Компания RenewAire, которая начала свою деятельность как компания по производству солнечной энергии в 1970-х годах, а затем занялась вентиляцией, в начале 1980-х, чтобы сосредоточиться на общей энергии, а не только на ощутимой энергии. Компания не производит HRV. «Раньше ERV составляли 25% [рынка], а HRV обычно составляли 75%, теперь это изменилось, — сказал Агопян, — потому что в конце концов они стоят примерно одинаково и в целом работают». аспекте, а не на чувственном аспекте передачи энергии».

«HRV используется для экономии энергии, — сказал он, — но ERV также используется для уменьшения капитальных затрат на оборудование [кондиционирования воздуха или осушения]. Если мы собираемся снизить температуру, мы можем уменьшить размер оборудования. Но если влажность остается прежней, а вам все равно нужно осушить, вы не можете уменьшить размеры. Все, что вы делаете, — это экономите часть этой энергии, но ваше капитальное оборудование по-прежнему должно быть того же размера, и ему приходится много работать, чтобы осушить этот воздух».

Теплопередача в ERV обычно не так хороша, как в HRV, сказал он. И по мере того, как характеристики скрытой энергии ERV увеличиваются за счет увеличения толщины загруженной влагопоглотителем мембраны, тепловые характеристики снижаются. Но на национальном уровне тенденция, похоже, поворачивается в сторону ERV.

«При выборе между ERV и HRV большую часть времени следует принимать ERV», — говорит Эллисон Бейлс III, консультант из Джорджии. «В теплом и влажном климате ERV обеспечивает меньшую влажность наружного воздуха, чем HRV. (ERV не является осушителем. Он по-прежнему увеличивает скрытую нагрузку в доме.) В жарком и сухом климате HRV сделает ваш уже сухой воздух еще более сухим. В холодном климате подача наружного воздуха без влагообмена может привести к чрезвычайно низкой влажности зимой. Только в мягком климате, таком как западное побережье Северной Америки, HRV имеет смысл — иногда».

В электронном письме Бейлз добавил, что еще одним фактором, который следует учитывать, является заполняемость. «Чем выше плотность людей в помещении, тем больше вам может понадобиться осушить воздух с помощью HRV», — сказал он. «Например, в небольшой герметичной квартире или кондоминиуме с двумя или тремя людьми может быть слишком влажно с ERV».

Бейлс продолжил: «Еще одна причина, по которой люди выбирают HRV, заключается в том, что они более эффективно передают тепло, чем ERV. Что хорошего в высокоэффективной вентиляции, если вы в конечном итоге выращиваете плесень? Основной способ сделать выбор между ERV и HRV — это понять потребности в контроле влажности в вентилируемом помещении».

Бесканальные HRV и ERV

Несколько производителей предлагают HRV и ERV со сквозной стенкой, предназначенные для небольших помещений. К ним относятся Zehnder ComfoAir 70 ERV, Panasonic WhisperComfort ERV, Lunos e2 и eGO, а также TwinFresh Comfo RB-1-50. Эти бесканальные вентиляторы перемещают относительно небольшие объемы воздуха, поэтому они лучше всего подходят для небольших помещений. Например, модель Zehnder имеет максимальную производительность 35 кубических футов в минуту, в то время как Lunos e2 рассчитана только на 22 кубических футов в минуту.

Пара сквозных ERV Lunos, работающих в тандеме, предназначена для небольших помещений. Они чередуют режимы вытяжки и подачи с реверсивным вентилятором. Изображение предоставлено 475 High Performance Building Products

По крайней мере, два из них имеют керамический сердечник, который служит для тепло- и влагообмена, и вентилятор, который меняет направление. Вытяжной воздух прогревает сердцевину, а когда вентилятор вращается в противоположном направлении, входящий воздух вновь улавливает это тепло (а в некоторых случаях и влагу). Lunos e2 устанавливаются попарно и работают на противоположных циклах вытяжки и подачи, что, по словам производителя, обеспечивает сбалансированную вентиляцию.

Эти устройства намного дешевле, чем модели для всего дома, требующие некоторых воздуховодов. Но поскольку они имеют меньшую пропускную способность по воздуху, может потребоваться установка нескольких из них, чтобы обеспечить рекомендуемую скорость вентиляции для всего дома. Это может дорого обойтись.

COVID-19 и другие проблемы со здоровьем

Растущее воздействие лесных пожаров на Западе и неумолимое распространение COVID-19 поднимают другие вопросы о качестве воздуха в помещениях и здоровье населения. Фильтры для входящего воздуха могут помочь снизить уровень опасных частиц, особенно тех, которые имеют диаметр 2,5 микрона, называемых PM2,5, а также другого мусора, который часто встречается в уличном воздухе. Типичными являются фильтры MERV-13, но в особо сложных условиях наружного воздуха их можно заменить более эффективными фильтрами HEPA. Подача свежего воздуха в дом разбавляет оставшиеся загрязняющие вещества, но фильтры следует регулярно проверять.

Согласно этой статье, опубликованной прошлой осенью исследователями из Гарвардского университета им. Т.Х. Чанская школа общественного здравоохранения. Это говорит о том, что ERV могут быть более полезными зимой в районах с холодным климатом, потому что они помогают поддерживать влажность выше, чем это было бы в противном случае. Хотя HRV имеет более высокую тепловую эффективность, в некоторых ситуациях HRV может сделать воздух в помещении слишком сухим зимой.

ASHRAE предлагает подробное руководство по эксплуатации ERV во время пандемии в этом документе, опубликованном в прошлом году.

Расшифровка требований к скорости потока

Определение количества свежего воздуха, которое должна обеспечивать система вентиляции, может вызвать головную боль даже у специалистов. «Это сложно», — признал Крамер Силкуорт из Baukraft Engineering в вышеупомянутом выпуске BS*+ Beer. IRC требует, чтобы здания с коэффициентом утечки воздуха менее 5 ACH50 имели механическую вентиляцию всего дома, но стандарты в отношении того, насколько именно, развиваются.

Эталонным тестом является стандарт ASHRAE 62.2. В версиях до 2013 года требовалось 0,01 кубических футов в минуту вентиляционного воздуха на квадратный фут плюс 7,5 кубических футов в минуту на человека; со стороны вытяжки потребовалось 25 кубических футов в минуту для непрерывной вентиляции на кухнях (100 кубических футов в минуту подается с перерывами) и 20 кубических футов в минуту в ванной для непрерывной работы вентиляторов (50 кубических футов в минуту для периодической работы). В версиях 62.2, опубликованных после 2013 года, требования к приточному воздуху резко возросли, в то время как минимумы вытяжного воздуха следовали новому графику на кухне, в зависимости от того, использовалась ли вытяжка. К пассивному дому предъявляются более высокие требования.

Ученые-строители разделились во мнении, были ли эти изменения хорошей идеей. Некоторые эксперты утверждали, что даже старые требования были слишком высокими, поскольку они приводили к повышенной влажности в помещении во влажном климате.

Суть не может быть абсолютной, даже для таких инженеров, как Силкворт, которые постоянно работают со спецификациями системы. Его подход заключается в том, чтобы использовать требуемую кодом скорость вентиляции в любой юрисдикции, в которой он работает, как минимум. К этому он любит добавлять еще от 25% до 50% емкости, по крайней мере, в режиме повышения.

«Это во многом зависит от того, что происходит в этом здании и что делают его обитатели», — сказал он по телефону. «Трудно выделить какую-то одну конкретную формулу для поддержания хорошего качества воздуха. Чем больше свежего воздуха, тем лучше, особенно сейчас со всеми проблемами COVID, но к этим системам нужно добавить затраты энергии и особенно контроль влажности. Так что, пока у нас не будет бесплатного осушения, обогрева, охлаждения и фильтрации во всех этих системах, будет борьба между этими двумя факторами — вам нужно достаточно, но не слишком много, и действительно трудно сказать, каковы эти уровни».

Систему следует ввести в эксплуатацию после ее установки, чтобы убедиться, что она работает в соответствии с проектом, сказал он, и фильтры следует регулярно менять.

Другой вопрос, должны ли системы работать постоянно или с перерывами. В старых системах используются односкоростные вентиляторы и простые элементы управления. По словам Силкворта, при прерывистой работе система эффективно работает с переменной скоростью без затрат и сложности двигателей с переменной скоростью и средств управления. Однако двигатели с регулируемой скоростью становятся все более распространенными. Они могут быть рассчитаны на пиковый спрос (форсированный режим), но большую часть времени работают на 75% мощности. Эти системы тише и эффективнее, но они по-прежнему имеют пиковую мощность, которая может понадобиться в течение нескольких часов в день.

На вопрос о том, лучше ли работают непрерывно работающие системы вентиляции для обеспечения качества воздуха в помещении, Силкворт ответил: «Да, но если у вас есть циклическая система, которая включается и выключается каждые 15 минут, я не думаю, что 15 минут простоя — это собирается убить качество вашего воздуха в какой-либо заметной степени, если только мы не говорим о плотно заполненном конференц-зале или что-то в этом роде. Если бы между циклами были часы, это было бы проблемой».

Компромиссом между более дешевыми системами с односкоростными двигателями и более дорогими системами с двигателями с переменной скоростью являются двухскоростные вентиляторы, которые становятся все более распространенными, сказал он, добавив: «Если бы это могло быть стандартным вариантом, это было бы будь великим».

Распределение принимает разные формы

Свежий воздух может распространяться по дому одним из многих способов. Как описано в этой статье, опубликованной Building Science Corp., простейшей является «одноточечная» система с одним приточным и одним вытяжным воздуховодом. Вытягивание воздуха из главной спальни втягивает свежий воздух из других источников. Когда нет центрального кондиционера, этот тип системы недорог, но он не обеспечивает равномерного распределения вентиляционного воздуха по всему дому. В ванных комнатах и ​​кухнях потребуется точечная вентиляция.

Эта простая система имеет один приточный и один вытяжной воздуховод, а также точечную вентиляцию на кухне и в ванной комнате. Чертеж предоставлен Building Science Corp.

Эта простая система имеет один приточный и один вытяжной воздуховод, а также точечную вентиляцию на кухне и в ванной комнате. Чертеж любезно предоставлен Building Science Corp.

В многоточечной системе свежий воздух подается в спальни и основные жилые помещения, а спертый воздух поступает из мест общего пользования, таких как прихожая, кухня и ванные комнаты (вытяжка из зоны приготовления пищи с HRV/ERV не рекомендуется). Building Science Corp. говорит, что эти полностью канальные системы представляют собой передовой опыт и являются наиболее эффективными, но и самыми дорогими. Они также эффективны там, где нет центрального кондиционера.

Вентиляционная установка также может стать частью распределительной системы. Свежий воздух направляется через HRV/ERV на сторону подачи кондиционера, как показано на схеме ниже. Возвраты к системе обработки воздуха проходят через фильтр, а другие воздуховоды вытягивают застоявшийся воздух из помещения и направляют его в HRV/ERV. Эти системы также означают распределение по всему дому и имеют умеренную стоимость. Вариантом является подача отработанного воздуха для HRV/ERV непосредственно из обратного ствола устройства обработки воздуха, при этом весь свежий воздух подается через воздуховоды устройства обработки воздуха.

Эта распределительная система использует устройство обработки воздуха в системе HVAC для распределения свежего воздуха от HRV или ERV. Он также включает кухонные и ванные вентиляторы для точечной вентиляции. Рисунок предоставлен Building Science Corporation.

Устройства Zehnder, которые стали хорошо известны тем, кто строит и проектирует дома с высокими эксплуатационными характеристиками, являются примерами многоточечной системы. Они являются одними из самых дорогих на рынке, стоимость установки в доме на одну семью приближается к 10 000 долларов. Но они высоко оценены и имеют очень высокие коэффициенты теплопередачи.

Менее сложные системы будут намного дешевле, но для таких защитников, как Агопиан, все дело в важности свежего воздуха и хорошего здоровья. Возможно, он занимается продажами, но руководитель RenewAire входил в состав рабочей группы ASHRAE, изучающей требования к вентиляции для многоквартирных домов, и хорошо разбирается в технической стороне бизнеса.

Одним из его самых больших разочарований является относительное отсутствие внимания к качеству воздуха в помещениях зданий в США и нежелание домовладельцев и строителей вкладывать несколько тысяч долларов в механическую систему, которая может значительно улучшить здоровье. Он называет вентиляцию легких «профилактической медициной», которая может быть более эффективной, чем лекарства, которые люди должны принимать после того, как у них появились проблемы со здоровьем из-за воздействия загрязнителей воздуха в их собственных домах.

Покупатели выбирают модель HRV/ERV из-за разницы в стоимости, сказал он. Покупатели, заботящиеся о затратах, возражают против требований о более высоких скоростях вентиляции, которые означают лишь незначительное увеличение затрат на электроэнергию.
