Грамотно просчитанная и тщательно спланированная вентиляционная система в каркасном доме является необходимой частью комфортной домашней атмосферы. При проектировке каркасного дома нужно продумать и устройство вентиляции. Если не  продумать подачу свежего воздуха в каркасный дом заранее, то жильцы рано или поздно столкнуться с вопросом «Как провести вентиляцию в деревянном доме?» Решим этот вопрос вместе с вами.

Содержание:

Каркасный дом можно отнести к современным строениям, практически герметичный за счет пластиковых оконных конструкций и дверей. Поэтому существует мнение, что в домах подобного рода душно, так как материал стен и потолков считается плохо «дышащим».

На практике кирпичные и деревянные «дышащие» стены не будут успевать поглощать всю влагу, которую выделяет человек при дыхании, готовке пищи и купании. В домах старого типа функцию вентиляции исполняли не «дышащие» каменные стены, а щели в деревянных окнах и дверях.

Монтаж и установка вентиляционной системы в каркасном доме – это довольно дорогое мероприятие, но вопрос о ее целесообразности обязательно возникнет. Особенно, если вы решите строить дом самостоятельно.

Каркасный дом для сезонного проживания

В данном доме как такового устройство вентиляции не потребуется. Весной и летом окна и двери, как правило, открыты. В ванной комнате и туалете для естественной вентиляции делается маленькая форточка.

Если у таких помещений нет стен, которые выходят на улицу, вы можете собрать всю систему вентиляции каркасного дома своими руками, и она обойдется вам недорого.

Вентиляция своими руками недорого

Каркасный дом для круглогодичного проживания

Устройство вытяжки в каркасном доме

В ванной комнате, туалете и на кухне обязательно нужно оборудовать вытяжку с механической тягой. И необходимо разработать схему постепенной подачи жильцам дома свежего подогретого воздуха, чтобы избежать перепадов температуры, неизбежных при проветривании помещения.

Монтаж и установка естественной вентиляции в каркасном доме

При оборудовании естественной вентиляции вашего каркасного дома свежий воздух проникает в дом с улицы через неплотно закрытые окна и дверные коробки. Далее переходит из коридора в санузел или кухню и вытягивается вентиляционным каналом.

Но при технологии возведения каркасных домов наличие щелей в окнах и дверях исключено, поэтому, для правильной работы естественной вентиляции в стены монтируются специальные приточные клапана.

Приточный вентиляционный клапан

Вентиляции обычно встраивают в каркас, и это делает их совершенно незаметными. Для этого применяют пластиковые либо асбоцементные трубы. Трубы из металла мы не рассматриваем, так как они не подойдут, потому что ухудшают теплоизолирующие свойства и шумовая нагрузка от них значительно выше.

Приточный клапан — это аккуратное маленькое устройство, оно обеспечивает поступление свежего воздуха в дом. Многие типы клапанов для естественной вентиляционной системы каркасных домов имеют фильтры воздуха и шумоглушители. Снаружи выход вентиляции прикрывается специальной решеткой, которая предохраняет ее от проникновения грызунов, птиц и крупных насекомых. Изнутри монтируется заслонка, которая регулирует интенсивность подачи свежего воздуха.

Механизм действия при естественной вентиляционной системе каркасного дома опирается на разницу в давлении и температуры воздуха внутри дома и на улице. Тяга будет минимальной в теплое время года, потому что разница температуры и давления минимальной. Именно поэтому в вытяжные каналы кухни и санузла принято устанавливать дополнительные вентиляторы.А чтобы работа их была более рациональна, подключают специальные датчики влажности, которые запускают и останавливают вентилятор.

Это самый простой способ установки вентиляции каркасного дома. Но естественная вентиляция будет действовать лишь в маленьком каркасном доме. С большими площадями она не будет справляться, это будет заметно по духоте и появлению плесени в углах помещения.

Монтаж и установка принудительной вентиляции в каркасном доме

На сегодняшний день немногие смогут собрать и установить вентиляцию в каркасном доме. Тем не менее, это лучший вариант, чем ее отсутствие. Нормальный микроклимат в каркасном доме можно достигнуть установкой принудительной вентиляции.

При такой системе отток и приток свежего воздуха обеспечиваются работой вентилятора. При этом уличный холодный воздух предварительно фильтруется и нагревается.





Рассмотрим схемы принудительной вентиляции в каркасном доме:

•  Принудительная система вытяжки отработанного воздуха, создает разряжение в комнатах. Воздух будет всасываться в дом через специальные приточные клапаны;
•  Принудительный приток свежего воздуха будет создавать увеличенное давление внутри помещения. Отработанный воздух будет вытесняется на улицу на кухне и санузлах через вентиляционные каналы;

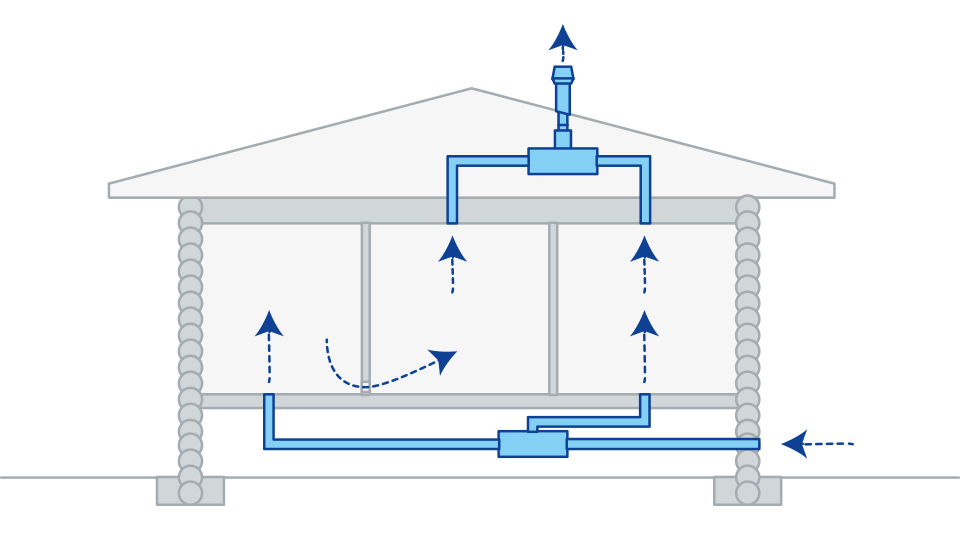

•  Принудительный приток и выдув воздуха. Примерно равные объемы свежего воздуха будут подаваться в помещение с улицы, и вытягиваться механической тягой;
•  Принудительный воздушный обмен с рекуперацией тепла. Данная схема вентиляции в каркасном доме будет согревать весь приточный воздух, используя при этом тепло уже отработанного воздуха. Это современное экономическое решение.

Эффективным считается последний вариант вентиляционной системы каркасного дома, хотя он существенно дороже, если сравнивать с другими. А ее установку и монтаж осуществляет специалист. Всем владельцам каркасных домов из специальных СИП-панелей не нужно задумываться о том, как провести вентиляцию. Вентиляционные каналы уже встроены в стеновые панели. Рассмотрим наиболее подробно более доступные комбинированные схемы.

Комбинированная вентиляционная схема каркасного дома

Комбинированная вентиляционная система

Комбинированная вентиляционная система обеспечит качественное проветривание каркасного дома при малых затратах.

Отработанный воздух будет вытягиваться из всех помещений по специальным вентиляционным каналам. Количество и площадь всех сечений вентиляционных каналов будут зависеть от размеров каркасного дома, но в среднем для установки вентиляции в доме придерживаются следующих пропорций: до 200 кв. метров площади нужно от 6 до 8 вентиляционных каналов.

Вентиляционные каналы производят из пластиковых или асбоцементных труб, которые соединяют в специальный металлический коллектор. Сюда монтируют вытяжной вентилятор. Вентиляторы по своим свойствам бывают достаточно простыми, которые включаются вручную или автоматически. Либо запускаются специальными датчиками влажности, которые устанавливают внутри всех комнат либо инфракрасными датчиками, которые реагируют на появление жильцов дома. Главный момент, который достаточно сложно учесть хозяину дома при установке вентиляции: мощность вентилятора должен просчитывать специалист.

Приток всего свежего воздуха осуществляется при помощи приточных клапанов, которые обычно встраивают в рамы пластиковых окон или, как мы уже писали выше, монтируются в стены дома.

Владелец каркасного дома вполне может собрать такую схему вентиляции своими руками, учитывая все технологии используемых материалов и соблюдая аккуратность и точность. Но есть основной минус данной вентиляции: зимой в каркасный дом будет проникать холодный уличный воздух. Как вывод, увеличиваются расходы на обогрев всего дома.

В каких случаях вентиляция каркасного дома своими руками не будет работать

Проветривание в схеме

Собранная своими руками вентиляционная система каркасного дома будет работать плохо если:

•  во всех комнатах «спертый» и «тяжелый» воздух, трудно дышать. Заходя с улицы, вам сразу хочется открыть все окна или форточки;
•  в ванной комнате или на кухне в углах и на стенах появляется грибок. Естественная вентиляционная система в каркасном доме не справляется с увеличенной влажностью;
•  на окнах образуется конденсат. Это будет означать, что влажность в доме очень высокая, а воздухообмен минимальный.

Рейтинг

( 5 оценок, среднее 4.8 из 5 )

0 25 645.

Олег Сомов

/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как сделать вытяжку в доме своими руками

Если в вашем доме установлен кондиционер, не думайте, что этого достаточно для полноценной циркуляции воздуха, в любом случае потребуется установка вытяжки, поскольку только она способна обеспечить забор воздуха, в то время как кондиционер только охлаждает его.

Вытяжки разделяются по функциональному назначению, конструкторскому решению и комплектации. Именно из-за сложности данных коммуникаций их стоит предусматривать еще на этапах проектирования жилого дома. Однако даже если вытяжка отсутствует, вы можете узнать о том, как сделать вытяжку в доме своими руками, изучив тематическую литературу.

Обустроив приточную вентиляцию, можно избавиться от проблем, связанных с образованием конденсата на стенах в помещениях с затрудненной естественной вентиляцией (подвалы). Даже наличие оконных проемов не может гарантировать доступ необходимого количества кислорода. При проектировании дома вытяжка предусматривается согласно санитарным нормам, поэтому при ее отсутствии дом или здание не будет принято к эксплуатации. Могут возникнуть и ситуации, когда требуется устройство дополнительной вытяжки.

Типы вытяжек

Каминная вентиляция

Бывают следующие типы вытяжек:

• плоские;
• каминные;
• встраиваемые.

Обратите внимание! Каминные конструкции обладают максимальной мощностью среди всех существующих вытяжек. Именно они способны вентилировать и обеспечивать кислородом помещения с большой площадью.

Монтаж приточной вентиляции

Приточная установка

Этапы работ:

1. Сначала необходимо рассчитать площадь комнаты, в которой будет установлена вытяжка, для определения оптимальной мощности и размеров оборудования;
2. Далее отмерьте высоту, на которой будет подвешен короб вытяжки, поскольку именно это определит ход дальнейших работ;
3. Выполните непосредственный монтаж конструкции.

Приточная вентиляция

Инструменты и материалы, необходимые в процессе работы:

• какой-либо материал на ваш вкус: фанерные листы, влагостойкий гипсокартон или плиты из древесной стружки;
• профиль из металла или алюминия;
• ватин в качестве уплотнителя;
• гофра в качестве воздуховода;
• крепежные элементы: саморезы, шурупы, болты и тому подобное;
• шпаклевка и краска для финишной отделки;
• инструмент для работы с выбранным материалом.

Монтаж вытяжного вентилятора

Вытяжка может использоваться для любой комнаты в помещении, с тем лишь отличием, что она будет иметь разный внешний вид и длину воздуховода.

Первоначально подготовьте все необходимые материалы и место будущих работ. Таким образом вы значительно сократите время монтажа. Также определите место установки основного вытяжного отверстия. Зачастую для этих целей используется уже готовое отверстие в ванной комнате или кухне. Если таковое отсутствует, можно воспользоваться форточкой.

В исключительных случаях устройство вытяжки может сопровождаться пробиванием основного отверстия в поверхности стены. Для изготовления отверстия в капитальной стене стоит запастись перфоратором с длинным жалом и буром, который придется применять поочередно. Также может понадобиться маленький лом.

Видео

Видеоматериал о способе установки приточного клапана:

Монтаж воздуховода

После изготовления отверстия его необходимо отделать с помощью раствора цемента и шпаклевки с последующей установкой декоративной решетки.

Обратите внимание! Если установленный воздуховод имеет слишком большую длину, вам необходимо вставить в основное отверстие дополнительный вентилятор для разряжения воздуха. Также учитывайте, что течение воздуха по гофрированным трубам затруднительно, а альтернативы в данном случае нет. Изготовив необходимое отверстие можно приступать к встраиванию вентилятора.

Видео

Устройство вытяжки

Следующим этапом работ станет установка вытяжной коробки. Эта конструкция может быть как стационарной, так и мобильной. Исходные материалы могут быть различными: ДСП, гипсокартонные листы или оргстекло, если речь идет о небольшой переносной вытяжке.

Монтаж короба осуществляется согласно проекту и собственным предпочтениям, нужно выбрать подходящую форму: квадрат, трапецию, конус или другую. Как только установочные работы будут завершены, вам останется лишь осуществить встраивание основного вентилятора в соответствующее отверстие и присоединить с помощью воздуховода отверстие короба с ранее подготовленным основным.

У вас не должно возникнуть сложностей при прокладке электрических проводов и выключателей, а при наличии определенных навыков можно оборудовать конструкцию попеременным включением, обеспечив, таким образом, регулирование мощности вентилятора. Немаловажным является и внешний вид оборудования, его удобство, особенно при его установке на видном месте и активном использовании. В этом вопросе все полностью зависит от вашей фантазии, творческого мышления и вкусовых предпочтений. Проявив немного терпения и трудолюбия, вы получите оригинальную конструкцию, которая станет предметом вашей гордости на длительное время.
