Вентиляция в двухэтажном доме — Как сделать своими руками

В многоэтажных жилых домах, которые построены с применением различных строительных материалов, необходимо обеспечивать постоянную вентиляцию всех комнат и помещений. Особенно актуальная такая потребность при использовании в доме стеклопакетов, которые обеспечивают теплоизоляцию помещений и хорошую герметичность.

Приток и полноценный отток воздуха необходим, чтобы обеспечить уютные условия проживания. Помимо прочего, в этом случае выполняются условия санитарно-эпидемиологических и гигиенических норм, потому что углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами способствующими возникновению различных бактерий.

При помощи каких средств можно обеспечить вентиляцию помещений, и каким образом должна быть сконструирована вентиляция в двухэтажном доме? Об этом и пойдет речь в статье.

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения. Важно учитывать расположение комнат и общую квадратуру дома.

Для реализации поставленных задач используются следующие типы вентиляции:

1. При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор, который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора.
   Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
2. Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха. Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
3. Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке. Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
4. Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
5. Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

• Разницы температур между комнатой и улицей, т.е. на выходе и на входе в шахту.
• Ветра, который может улучшить или ухудшить тягу.
• Геометрического сечения канала и его высоты.
• Теплоизоляционных характеристик канала шахты.
• От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема, которая наглядно показывает все особенности и нюансы.

Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение СП55.13330.2011., в котором полноценно и емко указаны нормативы по воздухообмену.

1. Минимальные показатели производительности системы должны обеспечивать в течение часа однократную смену всего объема воздуха в помещении (актуально для помещений, где регулярно находятся люди).
2. Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.

Это основные положение правил. С ними вы всегда сможете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо их изучить тем владельцам, кто самостоятельно будет прокладывать шахты, вытяжные каналы и устанавливать оборудование, чтобы стабильно и правильно функционировала вентиляция двухэтажного дома своими руками, что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома — Оптимизация работы вентиляции

При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:

1. На входе в шахту вентиляции установить автоматический клапан, в котором будет находится датчик влажности, что обеспечит экономию при функционировании системы. При повышении влажности в комнате клапан будет открываться шире, что улучшит тягу.
2. Во всех жилых помещениях следует расположить клапаны оборудованные датчиками наружной температуры. В этом случае можно нивелировать поступление холодного воздуха, что позволит поддерживать необходимый температурный баланс.
3. Для свободной циркуляции воздуха между помещениями следует вмонтировать переточные отверстия площадью не менее 200 кв.см.

Следует помнить, что установка вентилятора значительно понижает пропускную способность шахты, поэтому такое решение является краткосрочной мерой для обеспечения циркуляции воздуха. Аналогичным оборудованием является и кухонная вытяжка, поскольку она работает кратковременно и ее использование не может полноценно обеспечить вентиляцию помещения.

Вентиляция в частном доме одноэтажном

» Вентиляция

Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

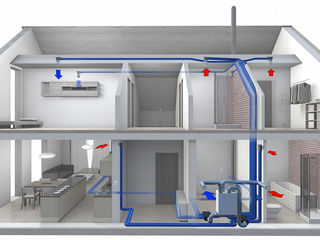

Схема вентиляции двухэтажного дома

Вентиляция одноэтажных домов может быть организована следующими методами:

• Естественная вентиляция одноэтажного частного дома;
• Приточно-вытяжная;
• Приточно-вытяжная с охлаждением или обогревом;
• Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Устройство вентиляции дома напрямую зависит от того, какую систему примените у себя. Естественная (статическая) вентиляция одноэтажного дома основана на установке в помещениях вентиляционных решеток, которые не имеют механических подвижных частей. Даже если такая система оказывается менее результативна, чем простое механическое проветривание, то ее вполне довольно хватит для нормальной циркуляции воздуха.

В небольшом доме простое устройство вентиляции делают по принципу помещение за помещением . Принцип работы заключается в том, что циркуляция воздуха происходит за счет разницы в давлениях. Таким образом, необходимо иметь две решетки нижнюю, до 0,5 метров от пола и верхнюю, не менее 1,8 метров от пола. Одно единственное отверстие, функционирующее на вход и выход одновременно, обеспечит лишь элементарное проветривание. Чтобы получить подходящее движение воздуха, вентиляционные решетки, как правило, должны быть расположены на противоположных стенах. При этом имея одинаковую площадь, для пропуска воздушных потоков. Если вместо верхней решетки установить вытяжную трубу, выходящую на кровлю, то этот способ, бесспорно будет лучше.

Устройство этой системы предполагает, чтобы все помещения имели стену, которая выходит на внешнюю сторону дома. иначе в глухих помещениях воздухообмен происходить не будет.

Для установки вентиляционной решетки сверлится (пробивается) внешняя стена. В отверстие закладывается труба металлическая или пластиковая поливинилхлоридная ПВХ, а потом прикрепляются обе сетки. Схема установки (Рис 1)

Устройство естественной вентиляции

Устройство естественной вентиляции в домах имеющие вентиляционные каналы. решетки устанавливают так, чтобы циркуляция воздуха шла по всем помещениям дома. Схема устройства естественной вентиляции на (Рис 2).

Помещения с поступающим воздухом называются сухими (гостиная, столовая, спальня и т. д.). А из тех, откуда воздух выходит – влажные (кухня, ванная комната, туалет). Применив такую схему, можно избавиться от неприятных запахов и излишней влаги. По схеме, воздух поступает в дом сухим и потом удаляется наружу влажным.

Решетки для притока воздуха преимущественно располагаются в верхних частях окон, а вытяжные на потолке или в стенах с непосредственным выводом на крышу. Циркуляция воздуха из одного помещения дома в другое осуществляется перекройкой (обрезкой) нижней части двери. Воздушный зазор, как правило, должен составлять не менее 15 мм (Фото 1). В случае уменьшения зазора, как последствие укладки плитки, паркета или смене коврового покрытия, может привести к повторной перекройки, иначе нарушается схема воздухообмена. Другой вариант, не имеющий выше перечисленных проблем, установка дверных решеток (Фото 2).

Воздухозаборники (решетки для притока) иногда устанавливаются в верхних частях деревянных окон, что позволяет значительно облегчить их монтаж, чем сверление стены. Авторегулирующая конструкция воздухозаборника позволяет пропускать точно дозированный воздушный поток. Пластиковые окна с климат – контролем уже снабжены данным приспособлением.

Устройство принудительной вентиляции

Устройство принудительной вентиляции различается по двум категориям: локальная, предназначена для только одного помещения и управляемая, которая дает возможность вентилировать весь дом. Для постоянной работы локальной вентиляции используют достаточно надежные, с пониженным шумом работы и небольшим энергопотреблением вентиляторы. Обычно вытяжные вентиляторы в домах устанавливают непосредственно на входных отверстиях каналов естественной вентиляции. Основная причина установки: не достаточная эффективность естественной вытяжки или кратковременное удаления загрязненного воздуха из кухни, ванной, душевой или туалета. Так же есть место установки устройства вентилятора непосредственно на горизонтальный канал (Рис 1), вместо внутренней решетки.

Принудительная управляемая система всегда функционирует за счет центрального вентилятора, который устанавливается, как правило, где-то в чердачном помещении.

Он соединяется с отверстиями забора воздуха жесткими или гибкими трубами, а удаление (вытяжная вентиляция) происходит через канал выходящий на крышу. Входные приточные отверстия, как и в системе естественной вентиляции, находятся в сухих помещениях, а заборные вытяжные – во влажных. Простая схема устройства принудительной вентиляции на (Рис 3). 1. вентиляционные решетки на окнах для притока воздуха; 2. заборные отверстия для оттока (вытяжки) воздуха; 3. трубопроводы; 4. система управляемой механической вентиляции;

5. выходное устройство на кровле.

Хорошо продуманное и смонтированное устройство вентиляции обеспечит комфортные условия проживания и сохранность дома.

Вентиляция канализации в доме

Вентиляция канализации предназначена, прежде всего, для того, чтобы вовремя устранять неприятные запахи и различные вредные вещества. Вентиляция осуществляется за счёт труб, которые объединены со всей канализационной системой. Эти трубы обеспечивают приток свежего воздуха, благодаря чему система получает необходимое давление, а стоки бытового назначения очищаются практически без шума.

Чтобы избежать появления неприятных запахов, которые возникают в процессе эксплуатации системы канализации, о системе вентиляции следует позаботиться заблаговременно.

Для чего нужна вентиляция канализации в доме

Основное предназначение канализационной системы заключается в принятии стоков от различных санитарных устройств и бытовых приборов (душевая кабина, ванная, унитаз и умывальник), использующих воду.

Неприятные запахи в канализационных трубах появляются за счёт биологических процессов, которые происходят в сточных водах, поэтому обеспечение препятствия на пути их возможного попадания внутрь помещения является обязательным условием комфортного проживания. Вентиляция как раз и выступает в качестве этого препятствия.

Эффективная вентиляция канализации в частном доме

Самым удобным способом обустройства вентиляции является вывод вентиляционных отводов через крышу. Такие схемы считаются наиболее приемлемыми в тех случаях, когда речь заходит об одноэтажных частных домах. Стояк канализации необходимо вывести примерно на 0,5 метра выше уровня кровли. Такую же схему вентиляции можно применять и при строительстве канализационной системы частных домов высотой до 4 этажей.

Схема устройства простой системы вентиляции канализации одноэтажного частного дома

Альтернативным вариантом может стать использование системы воздушных клапанов, которые будут обеспечивать поступление свежего воздуха в канализационную систему, а также создают надёжное препятствие для проникновения неприятных запахов из канализации внутрь помещения.

На этом видео можете посмотреть, как правильно установить в своём доме воздушные вентиляционные клапаны

Если в жилище была установлена автономная система канализации, то желательно обустройство септика или выгребной ямы .

Схема вентиляции и устройства септиков на участке рядом с домом

Вентиляционный патрубок при этом вставляют в крышку канализационного накопителя таким способом, чтобы его нижний край находился примерно на 20см выше, чем граница наполнения используемого резервуара.

Установка вентиляционного патрубка на септике

Устройство канализационных (фановых) труб

Установка канализационных труб наиболее целесообразной будет в следующих ситуациях:

• В коммуникационные конструкции дома включены канализационные стояки, диаметр которых достигает 5 см.
• Здание включает в себя два или более этажей, оснащенных водопроводными и канализационными системами.

Начиная монтаж вентиляции канализационной системы, следует помнить о ряде некоторых правил.

• Диаметр канализационной трубы должен подходить к диаметру стояка, так как эта труба, по сути, является его продолжением.
• Наружная часть вентиляционной системы должна располагаться в таком месте, откуда неприятные запахи из канализации будут с лёгкостью уноситься ветром.

Система устройства вентиляции канализации с помощью фановых труб

Фановая труба, как правило, изготовляется из той же канализационной трубы, что и стояк. Вентиляционную трубу выводят наружу за счёт использования специального канала, конструкция которого была предусмотрена ещё в процессе проектирования дома. Если по ряду определённых причин установка фановой трубы не была предусмотрена, то её монтаж осуществляют с использованием горизонтального вывода в стену.

Учитывая то, что слив во многих канализационных системах является весьма незначительным, септик пропускает запах крайне редко. Эту проблему можно решить при помощи внутренней и внешней изоляции ещё в процессе строительства здания. В этом случае внутреннюю сторону изолируют с применением битума или рубероида, а внешнюю обкладывают слоем глины толщиной порядка 35 см.

Одним из самых распространенных способов обустройства наружной вентиляции является применение канализационных труб из ПВХ:

• Широкую трубу, диаметр которой составляет 10-15 см, устанавливают в крышке септика таким образом, чтобы вероятность попадания в неё воды была полностью исключена.
• Верхнюю трубку, диаметр которой в два раза меньше, вставляют в широкую заготовку.

Такая простая система вентиляции в септике позволяет своевременно избавляться от различных неприятных запахов.

Если система вентиляции частной канализации является для вас слишком дорогим удовольствием, то можно воспользоваться альтернативным вариантом – самостоятельно изготовленным и установленным вентиляционным клапаном. Он обладает вполне простой конструкцией, что позволяет при его изготовлении использовать подручные средства.

Самое главное достоинство воздушного клапана заключается в возможности остановки движения горячего воздуха в септике, за счёт чего в полости и трубах исключено появление изморози.

Вентиляцию канализации при помощи клапана можно сделать своими руками, для этого достаточно изготовить конструкцию следующего типа:

• Для начала потребуется пружина небольших размеров (можно взять из шариковой ручки), под толщину которой подбирается саморез длиной 4,5 см.
• Из толстого куска пластика вырезают круг диаметром 5 см. В середине этого круга делается отверстие под саморез, при этом пружина должна упираться в пластик.
• Затем требуется вырезать такой же круг из плотного поролона, но с диаметром уже 6 см. В его середине проделывается такое же отверстие, как и в предыдущем случае. Эти круги необходимо склеить крепким клеем.
• В завершении в верхней крышке тройника проделывают три отверстия. Они должны располагаться на углах равностороннего треугольника, в котором каждая из точек удалена от центра окружности на 2,5 см. В центр верхней крышки вкручивают заранее подготовленную конструкцию.

Схема устройства простого воздушного клапана

Затем в подготовленный клапан как можно сильнее дуют, чтобы проверить его работоспособность. Если он был изготовлен правильно, то воздух будет выходить из отверстия без каких либо затруднений.

Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-dome/sistemy-i-sxemy-ventilyacii-odnoetazhnyx-i-dvuxetazhnyx-chastnyx-domov/, http://sewerage-house.ru/ustroystvo-ventilyatsii-doma/, http://proekt-sam.ru/proektsistem/ventilyaciya-kanalizacii-v-dome. html

Комментариев пока нет!

Поделитесь своим мнением

Секреты правильного обустройства вентиляции в двухэтажном частном доме: советы мастеров

От автора: здравствуйте, дорогие друзья! Давно известно, что правильно обустроенная вентиляционная система — это залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение. Именно поэтому сегодня речь пойдет о том, как обустраивается вентиляция в двухэтажном частном доме.

Строго говоря, схема устройства системы не слишком меняется в зависимости от количества этажей. Разница лишь в том, что при применении принудительной вентиляции необходимо использовать более мощное оборудование для двухэтажного коттеджа, чем для одноэтажного. Связано это, в первую очередь, с объемом воздуха, имеющегося в доме.

В целом же, методы не слишком отличаются. И уж точно для дома любой этажности необходимо одинаково грамотно подходить к вопросу обустройства вентиляции. Как ни странно, среди некоторых владельцев загородных жилищ бытует мнение, что частные сооружения вовсе не нуждаются в специально устроенной системе воздухообмена. Особенно часто подобные сомнения возникают в том случае, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте оценим общую картину объективно. Подумайте, ведь вы вряд ли оставите возведенные стены голыми. На них наверняка будет размещен утеплительный слой, а затем и финишная отделка, придающая зданию красивый и эстетичный вид. Все эти дополнения однозначно закроют доступ свежему воздуху, который в противном случае мог бы пройти сквозь стены.

Даже если вы собираете строить дом из дерева, которое не требует финишной отделки, учтите, что современный брус обладает совершенно иными качествами, чем древесина, которая использовалась в старые добрые времена. Сейчас материал пропитывается различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, брус часто бывает клееным. Все эти вещества намертво закупоривают поры, так что возможности для воздухообмена просто не остается.

Также не забудьте и про стеклопакеты, повсеместно устанавливаемые на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклами. Они имели в своей конструкции замечательные щели, сквозь которые свежий воздух успешно циркулировал по направлению в дом и обратно.

В общем, аргументов в пользу обустройства вентиляционной системы очень много. Давайте наконец приступим к рассмотрению того, какими методами можно это организовать.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Варианты принудительной вентиляции

Обустройство принудительной системы воздухообмена — достаточно широкая тема, поэтому необходимо рассматривать ее как можно подробнее. Начать следует с того, что данный метод делится на три разновидности: приточную, вытяжную и приточно-вытяжную вентиляцию.

Приточное оборудование

Приточное вентиляционное оборудование отвечает за нагнетание свежего воздуха в дом. При этом отработанный выходит естественным путем через все те же вытяжные шахты. Этот принцип основан на разности в плотности холодного и теплого воздуха.

Первый, попадая в помещение, обладает более плотной структурой из-за своей температуры, он более тяжел и располагается сначала в районе пола. За счет этих своих свойств он выталкивает уже нагревшиеся отработанные воздушные массы. Те поднимаются вверх и выходят наружу по вентиляционным каналам.

Далее процесс повторяется. Холодный воздух заходит, старый выходит. Вообще, естественная вентиляция работает по такому же принципу. Но принудительная отличается высокой скоростью нагнетания, благодаря чему интенсивность воздухообмена резко возрастает.

Для оборудования такой системы есть два самых популярных типа устройств:

• приточные клапаны. Да, о них уже было сказано в разговоре про естественный воздухообмен. Но в данном случае эти устройства имеют в составе своей конструкции еще и вентилятор, который отвечает за нагнетание воздуха в помещение. Несмотря на это, прибор все же остается довольно простым. Внутри стены прокладывается воздуховод, в который и устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания — защитной решеткой, предназначение которой заключается в создании барьера на пути осадков, мусора, мелких грызунов и различной живности, которой совершенно нечего делать в порядочном доме. Монтаж приточного клапана осуществляется очень просто: достаточно пробурить стену с помощью перфоратора, затем очистить отверстие, разместить в нем воздуховод и собрать всю конструкцию;
• бризер. По сути, это тот же приточный клапан, но с расширенной функциональностью. Здесь тоже имеется воздуховод, вентилятор и защитные решетки. Но в комплекте к ним идут еще и некоторые «фишки», которые отвечают за комфорт проживающих в доме людей. Например, к таковым относятся датчики температуры и уровня влажности, с помощью которых оборудование может автоматически запускаться при необходимости. Кроме того, во многие бризеры встроен небольшой конвектор, который подогревает поступающий в дом воздух в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется — это и комфортно, и позволяет сэкономить на ресурсах отопления.

Вытяжное оборудование

Другим вариантом обустройства принудительной вентиляционной системы является использование вытяжного оборудования. Оно устанавливается, как правило, в местах с повышенной необходимостью выведения воздуха. Это, конечно, санитарный узел и кухонное помещение.

В первом случае необходимость обусловлена, в основном, высоким уровнем влажности. Если с ним никак не бороться, то со временем это приведет к порче отделочных материалов, а также к образованию плесени, что несет прямой вред здоровью.

Кухня тоже нуждается в выведении воздуха по вполне понятным причинам: это и жир, и повышенная влажность, и не всегда приятные запахи. Причем иногда бывает так, что пища подгорела, и необходимо избавиться от этих ароматов с максимально возможной скоростью.

Для таких случаев устанавливается кухонная вытяжка — оборудование, которое располагается над плитой и подсоединяется к вентиляционной шахте. Внутри устройства расположен вентилятор, который отвечает за втягивание и дальнейший вывод воздушных масс вместе с запахами и влажностью.

В ванной комнате и туалете роль вытяжного оборудования выполняет также вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Он помогает довольно быстро нормализовать в помещении уровень влажности.

Недостатком вытяжной принудительной вентиляционной системы является все тот же скромный объем прибывающего свежего воздуха. Об этом сегодня не раз уже говорилось, так что повторяться не будем. Но проблема от этого никуда не денется. Особенно это касается двухэтажных домов, в которых объем воздуха довольно велик. Он просто не будет успевать восполняться. Поэтому для данного случая стоит рассмотреть третий метод обустройства вентиляционной системы.

Приточно-вытяжное оборудование

Из названия ясно, что устанавливаемые в рамках такой системы устройства отвечают как за приток, так и за отвод воздуха. Чаще всего это достигается с помощью комбинирования различных приборов. Например, в качестве приточного оборудования можно установить бризеры, а на кухне и в ванной разместить вытяжные устройства.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая интенсивность воздухообмена. Во-вторых, вы можете полностью контролировать объем как приходящих, так и уходящих воздушных масс.

Кроме того, есть и специальные устройства двойного действия — приточно-вытяжные. Как правило, они оборудованы рекуператорами. Этот элемент предназначен для того, чтобы удерживать тепловую энергию из переработанного воздуха и отдавать его свежему в процессе прибытия последнего.

Согласитесь, что такая экономия на отоплении в большом доме весьма кстати. Вы одним выстрелом убьете двух зайцев: и здоровый микроклимат обретете, и температурный режим в помещении никак не нарушите.

Конечно, приточно-вытяжная вентиляция обходится на порядок дороже прочих систем. Во-первых, само оборудование стоит немало. Во-вторых, все приборы подключаются к электросети и в процессе работы потребляют некоторое количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой именно ее тип используется. Зависимость от электроэнергии приводит к тому, что в случае ее отключения все оборудование просто встанет.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Он пригодится вам для поддержания работоспособности не только вентиляционной, но и отопительной системы в случае форс-мажора.

Что касается монтажа оборудования для принудительной вентиляции, он не так уж сложен. Вы можете прочитать о том, как правильно сделать установку своими руками, в статьях на нашем сайте, посвященных данной теме. После получения необходимой информации вы прекрасно справитесь. Успехов!

Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме

Вентиляция в деревянном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
• Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
• Сушка белья в доме привела к интенсивным испарениям.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
• Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька – плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

• вентиляторы;
• фильтры;
• ионизаторы;
• электронагреватели воздуха;
• осушители;
• рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

• стеновым клапаном;
• клапаном инфильтрации;
• приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

Вентиляция в ванной комнате в частном доме – схемы и решения

Как мы уже писали ранее, вентиляция в жилом помещении – это не прихоть, а необходимость, обеспечивающая комфортное и безопасное проживание в квартире или частном загородном доме.

На кухне вентиляция позволяет предотвратить скопление продуктов сгорания газа при готовке на газовой плите или предотвратить появления опасной концентрации природного газа в случае утечки на подводке к плите.

Наличие работающей вентиляции в ванной комнате также необходимо. Ведь именно в ней скапливается теплый влажный воздух при стирке белья или при приеме душа.

Влажный теплый воздух становится причиной создания благоприятного микроклимата для распространения грибка и плесени.

Мало того, что плохо работающая вентиляция может стать причиной ремонта из-за разрушительного действия микроорганизмов на стены и их покрытие, но также может привести к проблемам со здоровьем. Именно на фоне плохой вентиляции чаще всего развиваются различные легочные заболевания.

Поэтому большое внимание сегодня уделяется устройству систем воздухообмена в ванной и в туалете. Все это касается и устройству вентиляционной системы в частном доме.

Давайте рассмотрим, как можно сделать вентиляцию, чтобы она работала и зимой и летом и ваша ванная не стала рассадником плесени и грибка в вашем доме.

Принцип действия вентсистем

Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением.

Основная проблема в работе систем с естественной тягой заключается в самом принципе их действия. Воздух перемещается из более теплого помещения ванной на улицу по воздуховодам за счет разницы температур и плотности теплого и холодного воздуха. При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения ванной до улицы – чем он больше, тем лучше тяга.

На рисунке цифрами обозначено: 1- вентиляционная решетка в ванной на 1 этаже; 2 – приток уличного воздуха через окна; 3 – общий вытяжной канал с выходом на крышу; 4 – дефлектор вентканала.

Если зимой такая схема работает отлично, то в летнюю пору возникают проблемы из-за того, что в доме температура воздуха бывает ниже, чем на улице и естественная тяга нарушается – воздух «не хочет» идти наружу.

Что же делать? Дышать тем, что сами же выдохнули?

Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения предлагаются для этого сегодня.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.

Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?

Пластиковые герметичные окна, плотно прикрывающиеся двери, современные системы утепления и пароизоляции не оставляют ни одной щелки для проникновения воздуха внутрь помещений.

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.

Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков.

Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.

Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.

Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.

К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.

Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.

Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

1. Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
2. Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
3. Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
4. Низкое энергопотребление.
5. Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

***
Как видите, устройство вентиляции в ванной собственного дома мало чем отличается от систем, использующихся в современных городских квартирах. Воспользовавшись приведенными простыми советами вы сможете обеспечить надежный воздухообмен в ванной вашего дома.

Смотрите также:

• Вентиляция в ванной против плесени и грибка>

Добавить комментарий

Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме



Вентиляция в деревянном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
• Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
• Сушка белья в доме привела к интенсивным испарениям.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
• Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька – плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

• вентиляторы;
• фильтры;
• ионизаторы;
• электронагреватели воздуха;
• осушители;
• рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

• стеновым клапаном;
• клапаном инфильтрации;
• приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

https://youtu.be/SAwNykjmiyw

Навигация по записям

Вентиляция в частном доме – проектирование и монтаж

Вентиляция частного дома имеет определенные особенности. Она предназначена не только для создания комфортных условий в комнатах и прилегающих помещениях, но и для обновления воздуха в дополнительных зонах (сауне, бассейне, биллиардной, подвале). Пластиковые окна и герметичные двери, которые устанавливаются в современных домах, имеют множество плюсов, однако они затрудняют естественное проветривание жилья.

Вентиляционная система для частного дома позволяет: Сохранять свежесть воздуха в помещениях, поддерживать его оптимальную температуру и влажность. Удалять из комнат отработанный воздух, содержащий продукты дыхания и пыль. В воздухе накапливаются также вредные летучие вещества, выделяемые материалами для внутренней отделки помещений и изготовления мебели, а также средствами для обработки древесины. Удалять продукты сгорания бытового газа, кухонные испарения и гарь, устранять запахи. Защищать помещения от сырости, предотвращать обрзование плесени.

Проектирование вентиляции в частном доме

Проект вентиляции частного дома  создается с учетом санитарных норм, регламентирующих кратность воздухообмена и объемы поступающего воздуха.

В соответствии с требованиями СНиП минимальная подача воздуха на 1 кв. м помещения должна составлять:

Для жилых комнат	3 куб. м/час
Для кухни с электрической плитой	60 куб. м/час
Для кухни с газовой плитой	90 куб. м/час
Для раздельных санузлов	25 куб. м/час
Для совмещенного санузла	50 куб. м/час

В комнатах должно происходить полное обновление воздуха в течение 1 часа (кратность равна 1 объем/час), во вспомогательных помещениях – в течение 5 часов (кратность равна 0.2 объема /час).

Проектирование вентиляции частного дома должны осуществлять опытные профессионалы, способные учесть все нюансы конструкции и отделки, гарантировать эффективность и экономичность планируемой вентиляции. Проект вентиляции дома включает в себя схемы монтажа оборудования, составленные с учетом расположения различных коммуникаций, особенностей наружного и внутреннего оформления дома. В смету включается стоимость вентиляционного оборудования и всех работ по устройству вентиляции.

Монтаж вентиляции в частном доме

Монтаж вентиляции в доме позволяет наладить постоянный, регулируемый воздухообмен в помещении, создавать климатические условия, необходимые для нормальной жизни людей и продления долговечности дома. В частных домах монтируются следующие типы вентиляционных систем:

• Приточная. Она обеспечивается путем установки специальных стенных или оконных клапанов для подачи уличного воздуха внутрь дома. Минусами такой вентиляции являются зависимость от погодных условий и недостаточная эффективность. При обустройстве искусственной вентиляции требуется монтаж установок для механической подачи воздуха, его фильтрации и подогрева.
• Вытяжная. Используются вентиляторы для принудительного выведения отработанных воздушных масс из различных помещений. Приток наружного воздуха обеспечивается с помощью форточек и клапанов. Вентиляция такого типа устраивается в санузлах, кладовых, в гардеробных помещениях. Отдельные вытяжки устраиваются в кухнях над плитами.
• Приточно-вытяжная вентиляция монтируется в комнатах, мини-спортзалах, бассейнах. Осуществляется механический приток и отток воздуха.  Для экономии затрат на отопление дома используются вентиляционные системы с рекуператорами. В таких устройствах происходит теплообмен между входящим и выходящим воздухом, за счет чего в помещении сохраняется оптимальная температура.
• Вентиляция с воздушным подогревом. С помощью вентиляторов организуется циркуляция воздуха в комнатах. Постепенно добавляется свежий воздух и выводится отработанная воздушная смесь. Такая вентиляция позволяет организовать охлаждение внутреннего воздуха летом или подогрев зимой.

Установка вентиляции в частном доме производится в определенной последовательности.

В процессе строительства дома монтируются вентиляторы, приточные установки с нагревателями или рекуператорами, фильтры – очистители воздуха, клапаны, глушители шума. Устанавливаются контрольные устройства с датчиками температуры и влажности воздуха, регуляторами интенсивности воздухообмена. На последнем этапе проводится тестирование вентиляционной системы.

Расчет вентиляции в частном доме

Вентиляция в частном доме, цена которой зависит от типа и сложности системы воздухообмена, стоимости оборудования, рассчитывается с учетом таких факторов, как: Назначение помещений.Их габариты (площадь, высота потолков, объем). Количество проживающих людей. Планировка дома. Расположение водопроводных и газовых коммуникации, наличие и размещение отопительных приборов и сплит-систем. Условия местного климата и экологии. Использование различных материалов при строительстве дома и внутренней отделке помещений.

Расчет вентиляции частного дома позволяет определить, какой объем воздуха должен поступать в помещения каждый час, чтобы была обеспечена комфортность пребывания людей. При этом используется формула: V = Kх SxH, где V- это необходимый объем воздуха, K – кратность воздухообмена, S – площадь помещения, H – высота потолков.

Точный расчет производительности оборудования и аэродинамических показателей производится с использованием специальных компьютерных программ.

Вентиляция одноэтажного дома

Наиболее подходящим вариантом является устройство вентиляционных каналов для выведения отработанного воздуха из кухни и санузлов. При необходимости вытяжку усиливают с помощью бытовых вентиляторов, монтируемых в такие каналы. При этом необходимо обеспечить постоянный приток свежего воздуха через форточки или двери. Такую вентиляцию нередко совмещают с кондиционированием воздуха, что позволяет очищать приточный воздух и сохранять в доме тепло или прохладу. При установке центрального кондиционера потребуется прокладка воздуховодов в помещениях и их маскировка.

Вентиляция двухэтажного дома

Вентиляция в двухэтажном доме усложняется тем, что кухни и санузлы (основные источники загрязнения воздуха) нередко располагаются на разных этажах. По этой причине приходится устанавливать более производительную вентиляционную систему с кратностью воздухообмена, равной 10. Чаще всего устраивается приточно-вытяжная вентиляция с рекуперацией воздуха.

При установке централизованной системы монтируется сеть воздуховодов. Возможна установка нескольких рекуператоров на разных этажах, не требующая обустройства воздушных каналов в помещениях.

Оставить заявку на просчет: +38 (097) 239-25-11 E-mail: climat-master@ukr.net Контакты

Вентиляционные каналы в частном доме

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет.

В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

1. Санузла (ванной, туалетной комнаты) – актуально для любого дома;
2.  Кухни – актуально для домов с газовой плитой;
3.  Кухонного зонта (над плитой) – актуально для любого дома;
4.  Котельной – строго обязательна согласно СП 281.1325800.2016 -пункт 14.3;
5.  Дымохода котла  – актуально для любого дома.

Дополнительные шахты:
Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. Шахта вентиляции гардеробных и кладовых;
7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может. Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх.
Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12).
Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.

---

Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

ШАХТЫ ВЕНТИЛЯЦИИ В КОТТЕДЖЕ
Помещение	Размер шахты (мм)
ОСНОВНЫЕ
Санузел (ванная, душевая)	150х100 / 200х150
Кухня (естественная шахта)	200х100 / 250х150
Кухня (кухонный зонт)	300х150 / 350х200
Котельная (вытяжка)	⌀200 / 250 для Sзд
	⌀250 / 315 для Sзд > 400 м2
ДОПОЛНИТЕЛЬНЫЕ
Гардеробная	100х100/150х150
Кладовая	100х100/150х150

Воздуховод (первый размер) идет внутри шахты (второй размер)
Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы.  Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м³/ч для любых типов санузлов и ванных комнат.
Желательно над туалетом, ванной или душем.  Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.
Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами.
Желательно как можно ближе к газовой плитке.

 Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?
Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление. На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

C вентиляцией котельной всё гораздо проще, чем кажется.  Подробно про размеры шахт, и приточное отверстие я рассказываю в этой статье — Требования к котельной в частном доме. По помещениям котельной в коттеджах в 2016 году вышли новые нормы. (СП 281.1325800.2016).

Если коротко:

• для маленьких котлов (в коттеджах до 400м²) – вытяжная шахта круглая Ø200 (отв.Ø250)
• для крупных котлов (коттеджи более 400 м²) – вытяжная шахта Ø250 (отв. Ø315)
• воздуховод выводится на высоту равную высоте трубы котла. Чаще всего дымоход и воздуховод вентиляции проводятся вместе в одной шахте в строительном исполнении.
• бонусом скажу про приток. Для притока используется отверстие в стене котельной выходящие на улицу, располагается под потолком над предполагаемым местом котла.

Рекомендуется:
Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см. выше). (Пункт. 14.4 –СП 281.)
Размер отверстия 500×150, либо (если хотите квадратное – 300х300)
Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора.
А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть  не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра.
Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются  настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет.
Нет разницы плотностей воздуха – нет и естественной тяги.

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.

Правило 4: Оборудовать шахту в строительном исполнении — прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты  в помещениях подойдет гипсокартон в 2 слоя.
Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent. (этот пункт не относится к дымоходам камина и котла)
Но если  вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте — СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

Если у Вас остались вопросы, вы хотите познакомиться или заказать у меня проектирование, звоните +7-963-729-71-20 или пишите на почту proekt@hvac-life.ru. На странице Услуги есть калькулятор актуальных цен, и вы можете уточнить цену за интересующий вас раздел проектирования.

Вам может быть интересно:

2017-2021 Блог инженера-проектировщика Алексея Гольцова.
Копирование материалов сайта возможно только с указанием ссылки на первоисточник.

×

Условия выезда на объект

По Москве и Московской области – бесплатно

Для проектирования новых объектов

Условия работы: я бесплатно выезжаю на объект после согласования стоимости проектирования. Проект обязательно потребуется для монтажа новой системы. Чтобы уточнить стоимость проектных работ, вышлите мне планировки здания и краткое задание proekt@hvac-life. ru.

Для модернизации существующей системы.

Условия работы: если Ваш объект уже построен, но инженерные системы работают плохо, я смогу приехать к Вам, найти проблему и её устранить.

Без проекта гарантировать работу системы Вам никто не сможет. Поэтому даже для простой модернизации нужно выполнить перерасчет, проект и точный подбор оборудования и материалов.

Я не делаю проект, который Вы не сможете реализовать, поэтому выезжаю на объект только после согласования примерной стоимости модернизации системы «под ключ».
Чтобы уточнить стоимость, вышлите мне планировки здания и краткое описание проблемы на электронный адрес.

Для решения технических проблем. (Бесплатно)

Условия работы: есть проблемы, которые можно решить без выездов, расчетов и проектирования. Для этого позвоните или напишите мне на WhatsApp, объясните задачу, я постараюсь помочь Вам и подсказать решение.

Если мы поймем, что систему нужно модернизировать, я приеду к Вам на объект после согласования примерной стоимости модернизации «под ключ».

В другие регионы России и страны ЕС

Условия работы

Условия работы: выполняю проекты по всей России и в странах ЕС. Мне не требуется присутствие на объекте, если Вы сможете предоставить фото и видео. Я запрошу дополнительные видео, если мне что-то будет непонятно и согласую с Вами промежуточные проектные решения. На качестве проекта такой подход не скажется, а наоборот поможет вдумчиво изучить информацию.

За последние месяцы так работали:
– о. Кипр, г. Лимассол (бассейн 350 м2)
– Хельсинки, Эту-Тёёлё, Мусеокату ( Кафе 200 м2)
– Саратовская область г. Балашов (Дом 550 м2)
– Сыктывкар, ул. Береговая (Ресторан ЕлЯты 350 м2)
– г. Казань, ул. Павлюхина (ресторан 200 м2)
– Иркутская область, г. Тайшет (Спортивный комплекс с бассейном 500 м2)

Первый объект без выезда я выполнил в 2010 году – ресторан 600 м2 в г. Норильск. Системы построены, ресторан работает более 10 лет.

Для объектов свыше 1000м2 – выезд на объект включаем в стоимость проектирования.

×

Оставьте Ваш отзыв

Кто Вы?

Постоянный партнерЧастный заказчик

Укажите кто Вы

Ваш отзыв

Напишите Ваш отзыв

Нажимая на кнопку, вы даете согласие
на обработку своих персональных данных.

Отправить

Как устроена естественная вентиляция в доме

В жилых помещениях важно обеспечить комфортный температурно-влажностный режим и высокое качество атмосферного воздуха. Качественная вентиляция в доме необходима,  от правильности ее организации зависит состояние обитателей и их здоровье. В первую очередь это касается таких помещений как кухня  и санузел, где происходит приготовление пищи и повышенная влажность.

Содержание

Параметры качества воздуха в помещениях по предельно допустимым  концентрациям вредных веществ устанавливаются строительными и санитарно-эпидемиологическими нормативами. Удаление примесей и приток свежего воздуха этих комнатах возможен только через зазоры и неплотности в окнах и дверях. Этого явно недостаточно, особенно в случае использования современных стеклопакетов и дверей с уплотнителями.

На стадии подготовки к строительству жилого дома необходимо предусмотреть систему воздухообмена. Проект вентиляции частного дома является частью проекта здания и разрабатывается одновременно с ним. Расчеты производятся в соответствии с требованиями СНиП 41-01-20-10 и другими нормативными документами. Существует два вида систем воздухообмена: естественная и механическая. Для жилых  домов обычно применяется первый вариант или комбинация из них.

Виды вентиляции: естественная и принудительная и их особенности

принцип действия естественной вентиляции

Задача систем воздухообмена состоит в замещении части атмосферы в помещении. Организовано это может быть  по-разному: открытие окна приведет к естественному вытеканию воздуха из помещения и поступлению такого же количества извне. Так работает простейшая бесканальная вентиляция. В помещениях большой площади такой вариант невозможен и здесь применяются иные схемы.

Приточно-вытяжная система предусматривает наличие вентиляторов и системы воздуховодов. Через них из определенных зон производится отбор воздуха из прилегающих зон и выброс его за пределы строения. Это вызывает снижение давления в закрытом объеме и приток такого же количества из атмосферы. Такая система помимо основной функции обычно используется и для отопления, и для кондиционирования.

В жилом доме такая схема не применяется в силу нескольких причин. Прежде всего, оборудование и его монтаж имеют достаточно высокую стоимость. Воздуховоды и оборудование занимает достаточно большой объем и для его размещения выделяется отдельное помещение. Вентиляторы имеют электрический привод и для обеспечения их постоянной работы необходима электроэнергия.

В жилых домах обычно система воздухообмена организуется следующим образом:

1. в ванных комнатах и на кухнях устанавливаются вытяжки, выведенные на крышу или наружу сквозь стену;

2. в нижней части дверных проемов устанавливаются вентиляционные решетки или остается зазор достаточный для свободного перемещения воздуха.

Вытяжка происходит за счет образования разряжения в канале от естественного движения атмосферного воздуха – ветра. В  случае недостаточности воздухообмена возможна установка вентиляторов с автоматическим или ручным включением. Комбинированные системы вентиляции используются часто в санузлах для обеспечения надежного удаления запахов.

Организация естественной вентиляции в частном доме

Простейшая бесканальная схема вентиляции присутствует в любом здании, особенно если есть открывающиеся окна. Этот вариант системы воздухообмена встречается в основном в зданиях  старой постройки. Оборудование современных домов и коттеджей предусматривает наличие вытяжных каналов на кухнях и в санузлах. Остальные помещения вентилируются естественным образом.

Система должна  обеспечивать достаточную кратность воздухообмена. Этот параметр является количественным показателем обновления атмосферы в помещении за единицу  времени. Рассчитывается он следующим образом: расход воздуха через вытяжной канал делится на объем комнаты. Для жилых помещений эта величина устанавливается специальными нормативами и должна составлять величину не менее 4 единиц.

Скорость воздухообмена напрямую зависит от площади сечения вытяжного канала и некоторых внешних факторов. Основным из них является наличие и сила ветра, а также расположение канала по отношению к ним. Максимальную эффективность имеют системы вентиляции, вытяжной канал которых установлен выше конька крыши. В этом случае разряжение зависит исключительно от наличия и силы ветра, но никак от его направления.

Приточная часть системы  воздухообмена в строении

приточный клапан

Поступление достаточного количества воздуха в помещения происходит преимущественно через дверные и оконные проемы в тот момент, когда они открыты. Этого может быть недостаточно и в жилых домах современной постройки устанавливаются клапаны инфильтрации. Эти устройства монтируются в стенах обычно за радиаторами для того, чтобы наружный воздух поступал в комнату достаточно прогретым.

Такая приточная вентиляция в частном доме обеспечивает лучшие условия воздухообмена, но и вызывает увеличение потребления тепловой энергии. Система отопления вынуждена постоянно подогревать холодный наружный воздух. В то же время через вытяжку из комнаты удаляется нагретый воздух. Рациональное использование тепловой энергии возможно при использовании специальных устройств интеркуллеров.

Вытяжная часть системы воздухообмена в помещениях

Удаление воздуха из отдельных комнат происходит через специальные вентиляционные каналы. Они выводятся наружу через стену или крышу и работают за счет естественной конвекции. Вытяжная вентиляция в частном доме оборудуется в процессе строительства. Скрытые воздушные канала устраиваются в кладке стены, если допускает их толщина. Если же ее недостаточно, то делается специальная утепленная пристройка к стене.

Полезный совет: увеличение эффективности кирпичного вытяжного канала, возможно, за счет применения жестяных или полимерных вставок. Вертикальную шахту вытяжного канала в обязательном порядке накрывают металлическим колпаком, чтобы исключить в него попадание воды или снега.

Шахта вытяжной вентиляции в обязательном порядке устанавливается в помещениях домашней котельной или в комнате, где установлены газовые приборы систем отопления. Рекомендуется подключение к контурам воздухообмена и вытяжек над газовыми или электрическими кухонными плитами. Это позволит эффективно удалять из комнаты водяные и масляные пары.

Элементы системы вентиляции

организация вытяжки

Жилые дома в обязательном порядке оснащаются специальным оборудованием для воздухообмена. Они состоят из двух основных частей: вытяжной и приточной, в состав каждой из которых входит определенный набор элементов. Современная канальная система воздухообмена предусматривает наличие  специального клапана, устанавливаемого в стену в нижней части подоконного проема.

Для свободного перемещения воздуха между помещениями оставляется зазор не менее 20 мм между нижней кромкой двери и порожком. Другой вариант – вырезка проема в полотне прикрытого декоративными пластиковыми или металлическими решетками. Такое техническое решение обычно используется в дверях ванных комнат, изготовленных из полимерного или алюминиевого профиля.

Вытяжная часть системы воздухообмена  представлена вентиляционными отверстиями в верхней части стены кухни или санузла. Проем закрывается решеткой декоративного назначения. Возможна установка вытяжного вентилятора, запуск которого преимущественно происходит при включении освещения в санузле. Выход воздуха в атмосферу происходит обычно через систему воздуховодов, проложенных в стене или установленных отдельно.

Свободное пространство между перекрытиями и подвесным потолком является наилучшим местом для прокладки каналов. Это обстоятельство учитывается строителями при установке приборов  оборудования. Скрытый способ монтажа особенно удобен при больших размерах санузла или ванной комнаты, позволяя организовать несколько точек забора воздуха и его транспортировки к вентиляционной шахте.

Качественная система вентиляции дома обеспечивает должный уровень комфорта во всех жилых помещениях. Здоровый микроклимат и состав атмосферы важны для здоровья человека, ведь большую часть своей жизни мы проводим именно в собственном доме.

Короткое видео об устройстве вентиляции в доме:

Современные системы эффективной вентиляции частного дома

---

Cостояние воздушной среды в помещениях является важным критерием комфорта и залогом безопасного проживания в доме. Достичь этого можно несколькими способами, которые используют специалисты, выполняя проектирование домов. Прежде чем подробно рассматривать технические тонкости, следует описать принципы и подход для создания правильной системы вентиляции.

Неправильный воздух

Каждому человеку для дыхания необходимо около 20 000 л воздуха в сутки. Воздух жилых помещений может быть загрязнен следующими способами:

• Наличием неприятных запахов, особенно в кухне и местах для курения. Такие запахи дискомфортны, негативно действуют на нервную систему и даже могут вызвать головную боль и приступы астмы.
• Содержанием вредных веществ, небольшое количество которых выделяют ковры и мебель из синтетики. Концентрация их мала для возникновения заболеваний, но способна нарушить комфорт и стать причиной аллергии у чувствительных людей.
• Углекислый газ, который в ходе дыхания животных и людей выделяется в воздух, в малой концентрации вызывает нехватку воздуха и сонливость, а в большой – потерю сознания.

Комфортный микроклимат

Создать здоровую воздушную среду в помещении позволяют следующие показатели:

• Влажность. В норме её значение должно находиться в диапазоне 50-60%. Низкая влажность способна вызывать рецидивы хронических болезней и растрескивание деревянных поверхностей, а высокие значения приводят к набуханию и порождают высоколлергенный грибок, который к тому же разрушает вещи и покрытия.
• Температура. Комфортными считаются ночные значения 17-18 ﹾС и дневные 21-23ﹾС. Несоблюдение температурного режима приводит к возникновению заболеваний, утомлению и увеличению счетов за отопление.
• Подвижность. Большие скорости воздуха создают неуютный сквозняк, а малые – застой и духоту.

Типы систем вентиляции дома

Готовые проекты загородных домов создаются вместе с инженерными системами и уже содержат раздел, посвященный вентиляции. Мы рассмотрим следующие типы этих систем:

• естественная,
• принудительна,
• приточночно-вытяжная с рекуператором,
• мультизональная.

Система естественной вентиляции

Самым простым и экономным способом является естественная вентиляция. Перемещение воздуха осуществляется без использования механической силы. Поток воздуха по системе вентиляционных каналов движется с помощью следующих факторов:

• С помощью аэрации – разности температуры внутреннего воздуха помещения и уличного. Холодный воздух попадая в помещение (2) смешивается с теплым, нагревается, поднимается вверх (как любой теплый воздух) и через вентиляционную решетку, расположенную в верхней зоне, попадает в вентиляционный канал, через который выходит наружу (1,3).
• Из-за разности давления между вытяжными устройствами, расположенными на кровле (верхним уровнем) и обслуживаемым помещением (нижним уровнем). Чем выше верхняя точка (выброса воздуха), тем ниже там давление, и воздух из зоны с большим давлением перетекает в зону с меньшим давлением.
• Посредством давления ветра на вытяжные устройства, расположенные на кровле дома. Ветер, обдувая выходы вентиляционных каналов, способствует вытягиванию воздуха, который в них находится, наружу.

Для улучшения работы естественной системы вентиляции и обеспечения нормативного воздухообмена применяют проветриватели.  Эти устройства бывают двух типов:

• Дверные: металлические или пластиковые конструкции, монтируемые в верхнюю или нижнюю часть дверного полотна. С помощью механизма способны регулировать поток воздуха, попадающий в помещение.
• Оконные: имеют более серьезную конструкцию, регулируют воздушный поток клапаном, закрывающимся при порывистом ветре и полностью открытом при его отсутствии. При отсутствии ветра и недостаточной разности давлений в работу включается бесшумный маленький вентилятор. Такой способ проветривания защищает помещение от насекомых, пыли и шума.

---

Наша проектная документация предусматривает естественную вентиляцию. Если вы захотите, мы сможем изменить ее принудительную или приточно-вытяжную, если вы закажите соответствующие ИЗМЕНЕНИЯ В ПРОЕКТЕ

undefined

.

Система принудительной вентиляции

Для того, чтобы сделать естественную систему вентиляции более эффективной, её часто дополняют принудительной. Самый экономичный способ улучшения качества вентиляции – установка канальных вентиляторов. Именно они способны обеспечить приточную, вытяжную и комбинированные (см. рисунок) типы вентиляции.

В первом случае приточный вентилятор нагнетает в помещение свежий воздух, который затем распространяется по дому. Его устанавливают в окнах. Поскольку вентилятор не обеспечивает подогрев наружного воздуха, его работа в холодный период несколько ограничена, но в теплое время им можно пользоваться сколько угодно, если вентилятор оснащен фильтром.

Задачей вытяжной вентиляции является удаление нагретого или загрязненного воздуха из помещения. Комбинированная же система является наиболее удачным решением, ведь эффективно обеспечивает комфортный микроклимат и чистый воздух с помощью приточных и вытяжных вентиляторов. Система работает одновременно и с одинаковой производительностью. Это является залогом того, что не создастся перепад давлений снаружи и внутри помещения, вызывающий сильный сквозняк.

Комфорт микроклимата в помещениях

Выбирая готовый проект частного дома важно проверить, обеспечены ли его помещения необходимыми системами вентиляции.

Котельная

Для дома, теплоснабжение которого происходит от газового котла, важно предусмотреть вентиляцию помещения котельной для обеспечения нормативного трехкратного воздухообмена и эффективного удаления продуктов горения газа и излишков тепла.

Кухня

Это именно то помещение, в котором находятся источники тепла и которое требует дополнительных мер вентиляции. Поэтому кухню оснащают местными вытяжными устройствами. Вытяжки, устанавливаемые над плитой, сразу удаляют вредные вещества и запахи. Важно обеспечить в кухню приток свежего воздуха. Если система приточной вентиляции отсутствует, следует смонтировать оконный вентилятор или открывать окна для проветривания почаще. Но и щелевое и оконное проветривание не способно обеспечить воздух требуемой чистоты и температуры.

Санузел

Такие помещения необходимо оснащать принудительной системой вытяжной вентиляции с вентиляторами канального типа. При этом работа системы должна блокироваться при открывании дверей и включении освещения. Приток воздуха в помещение можно обеспечить оконным вентилятором. А механической эффективно сделать именно вытяжную, оборудовав санузел каналом и настенным вентилятором. Важно обеспечить значительное удаление вентилятора от места приема водных процедур. Важно устанавливать в санузле оборудование, оснащенное датчиком влажности, который обеспечит отключение системы при больших значениях влажности.

Рекуперационная вентиляция

Около 2/3 всех тепловых потерь в современных домах приходятся на долю вытяжной вентиляции, удаляющей тепло вместе с загрязненным воздухом. Сэкономить до 70% тепла можно простой установкой рекуператора, в котором тепло удаляемого воздуха передается свежему. В состав рекуператора входят два вентилятора, фильтр, калорифер и пластинчатый теплообменник. Современная система рекуперационной вентиляции стоит немало, но значительно экономит электроэнергию на подогрев наружного воздуха. Поэтому чаще всего оснащают ей большие элитные дома, проекты которых создаются вместе с разделом вентиляции.

Мультизональная вентиляция

Для совместного решения задач кондиционирования и вентиляции воздуха в доме применяется рекуперативная вентиляция с фреоновым теплообменником, способным как нагревать, так и охлаждать поток воздуха. Такой теплообменник эффективно охладит горячий воздух в жару и подогреет в период сильных холодов. Систему можно дополнительно оснастить увлажнителем воздуха, особенно необходимым в зимнее время. Преимуществом такого вида вентиляции перед кондиционером в том, что она подает свежий воздух в комнаты. В зависимости от потребностей мультизональная система может обеспечить и увлажнение, и кондиционирование, и вентиляцию.

“;}

Система вентиляции в 2-х этажном доме. Вентиляция в частном доме

Оборудованный чердак – чердак получил распространение сравнительно недавно. Еще несколько десятилетий назад владельцы частных домов не задумывались о функциональности этого особенного места. Теперь все по-другому – полезная жилая площадь никому не помешает. Главное, создать на нем правильный воздухообмен. Вентиляция чердака позволяет не только снизить потери энергии, но и продлить срок эксплуатации кровли.

Функции вентиляции чердака

Система вентиляции в особо жаркий период позволяет устранить духоту, но зимой эффективно противодействует попаданию холода и влаги в помещение. Поэтому важным моментом является правильная установка системы вентиляции своими руками, ведь:

• система отводит влагу и предотвращает образование влаги в изоляционном материале – именно благодаря вентиляции теплоизолятор долгие годы сохраняет свою работоспособность, предотвращая проникновение тепла и холода;
• при правильной вентиляции сводится к минимуму образование плесени и грибка, что исключает возможность преждевременного разрушения деревянных элементов кровли;
• в сильную жару, препятствует попаданию горячего воздуха в дом;
• предотвращает скопление влаги, тем самым предотвращая коррозионные проявления, негативно влияющие на металлочерепицу;
• исключает образование сосулек под карнизом в сильные морозы;
• экономит электроэнергию, тем самым снижая затраты на обогрев жилого чердака зимой.

Естественная вентиляция на чердаке

Система естественной вентиляции напрямую зависит от правильного монтажа изоляционных материалов. Обязательным условием укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью кровли. Естественная вентиляция основана на создании естественной тяги, за счет которой происходит постоянный поток воздушных масс. Общая площадь вентканалов должна составлять 0,2% от общей площади чердака.Самый простой вариант монтажа – вывод каналов через фронтоны. Эта технология может быть применена к некаменному элементу кровли.

Размер зазора для свободного воздухообмена зависит от кровельного материала кровли:

• при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
• при использовании мягких материалов и плоских изделий пространство для прохождения воздуха должно быть более 50 мм;
• при установке гидроизоляции и утеплителя расстояние между ними должно быть от 20 до 30 мм.

Важно! Для создания качественной естественной вентиляции над чердачным помещением необходимо создать герметичное разделение вентиляционных полостей, благодаря чему естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Установка естественной вентиляции

При устройстве кровли создается система естественной вентиляции. Для осуществления воздухообмена вам потребуется установить под крышей специальные элементы, отвечающие за воздухообмен.Для обдува используются точечные светильники, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух попадает на чердак. Для удаления отработанного воздуха используются точечные или сплошные аэраторы, которые устанавливаются на скате крыши.

На коньке монтируются специальные аэраторы. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выходных поверхностей элементов намного больше, чем у обычных. Количество аэраторов рассчитывается индивидуально и зависит от общей площади кровли. На каждые 100 м2 вентилируемой площади устанавливают 2 аэратора.

Важно! Безупречно естественная вентиляция функционирует только в холодное время года, так как воздухообмен требует разницы температурных показателей снаружи и внутри здания. Именно поэтому вентиляция мансардной крыши требует установки системы принудительного воздухообмена.

Вентиляция жилого чердака со слуховыми окнами

Монтаж слухового окна выполняется согласно СНиП II-26, СНиП 21-01:

.

• установка слуховых окон возможна при уклоне крыши более 35 градусов;
• минимальный размер створок равен 0.6х0,8 м;
• допустимый размер мансардных окон 1,2 х 0,8 м.

Форма слуховых окон в частном доме может быть разной и зависит от стиля постройки. Мансардные окна монтируются с помощью рам при строительстве кровли, составляя единую конструкцию. Слуховая вентиляция улучшает эстетику и функциональность крыши.

Для односкатной кровли идеальным вариантом являются окна с одной наклонной плоскостью. Схема установки: 2 балки расположены на расстоянии, требуемом СНиП, и закреплены с помощью вертикальных стоек, соединенных сверху перемычкой.Внешние стороны обшиваются облицовочным материалом, сбоку на фасаде установлена ​​декоративная решетка.

Вентилируемая система с одним зазором

При устройстве вентсистемы скатной кровли стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла наклона кровли.

Согласно СНиП II-26-76:

• высота зазора не более 5 см, увеличение показателей которого может привести к образованию завихрений, что значительно снизит воздухообмен;
• с длиной кожуха более 10 м, обязательна приточная вентиляция;
Отверстия системы вентиляции
• должны быть надежно защищены от попадания мусора.

Чердак с принудительной вентиляцией

При установке принудительного воздухообмена в вентиляционном канале устанавливается вентилятор. Особенно необходимо устанавливать устройство при наличии коротких вентиляционных каналов, не способных обеспечить качественную тягу. При установке вентилятора в загородном доме подача воздуха осуществляется так же, как и в естественной системе. Крышный вентилятор устанавливается снаружи на расстоянии более 8 м от приточных отверстий. Также очень важно, чтобы вентилятор не устанавливался близко к окнам, так как в них может засасываться отработанный воздух.

Производительность крышного вентилятора зависит от:

• Размеры рабочего колеса: больший диаметр – выше производительность;
• угол изгиба лопастей: чем он больше, тем больше будет обработано воздуха;
• мощность электродвигателя.

Лучший способ повысить производительность – установить несколько вентиляторов. Использовать мощный кулер нецелесообразно.

Важно! Чтобы предотвратить образование конденсата, вентилятор нужно изолировать специальными материалами, например, минеральной ватой.

Система вентиляции чердака – очень важный элемент в создании комфортной среды в доме. Его необходимо устанавливать в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается во время устройства кровли.

Не так давно при ведении частного жилищного строительства будущие владельцы домов, если они задумывались о вопросах вентиляции, все же отодвигали их на второй план, не уделяя этим проблемам должного внимания.В определенной степени такой подход был оправдан: сама конструкция зданий, материал их конструкции, наличие печей с дымоходными каналами, установка негерметичности и дверных блоков – все это способствовало постоянной циркуляции воздуха в помещении. помещения, которого хватило для поддержания более-менее приемлемого микроклимата.

Однако сейчас тенденция резко изменилась. Появились новые строительные и отделочные материалы, широко используются современные окна и двери, обеспечивающие практически полную герметизацию проемов, повысились требования к теплоизоляции зданий, то есть при строительстве стараются максимально блокировать любое тепло. пути утечки.Обычной инфильтрации воздуха через строительные конструкции явно недостаточно, поэтому уже на этапе проектирования сразу предусматривается эффективная система вентиляции.

С изменением жилищных условий владельцам старых построек приходится предпринимать определенные шаги. И один из наиболее приемлемых вариантов, недорогих и доступных для самостоятельного исполнения – это естественная вентиляция в частном доме. Данная публикация посвящена этой теме.

Какие функции должна выполнять вентиляция дома?

Неужели вентиляция вообще необходима, чтобы придавать ей такое большое значение? Подобный вопрос может возникнуть только у любителя.Потребность в системе постоянного воздухообмена трудно переоценить как с точки зрения создания и поддержания микроклимата, максимально комфортного для жизни и безопасного для здоровья людей, так и с точки зрения обеспечения долгосрочного безаварийная работа всего здания в целом.

• Для нормальной жизни людям необходим кислород в воздухе. В процессе дыхания он постепенно замещается углекислым газом, и если нет постоянного пополнения свежего воздуха, то атмосфера в закрытом помещении становится тяжелой, удушающей, вызывая быструю утомляемость, вялость, беспокойный сон или даже более серьезные реакции. в виде одышки, головокружения, судорог и т. д..p., особенно у людей, страдающих хроническими заболеваниями органов дыхания и кровообращения.

• Застой воздуха – это обязательное повышение концентрации болезнетворных микроорганизмов и аллергенов, содержащихся во взвешенном состоянии.
• От того, что человеческая жизнь постоянно сопровождается запахами, никуда не деться. Это пот и другие вполне нормальные выделения организма, аромат которых не особо приятен, это духи и косметика, это средства бытовой химии и другие источники.Добавим сюда вредные привычки, в частности, курение, а также запахи от домашних животных. Если не обеспечить постоянную эффективную вентиляцию, очень быстро атмосфера в жилых комнатах станет непригодной для нормального пребывания в них.

• Дома с «удобствами» на улице практически ушли в прошлое. Комфорт проживания ассоциируется с оборудованной ванной комнатой или хотя бы душевой кабиной, теплым туалетом или совмещенным санузлом. должны быть организованы таким образом, чтобы воздух вместе с запахами и паром из этих помещений не проникал в жилую зону, а сразу же выводился наружу.

Кухня всегда требует особого внимания. Это связано с повышенной температурой в этом помещении во время приготовления пищи и продуктами сгорания, если они используются. плита газовая, причем с большим количеством запахов, приятных и не очень, с жирными испарениями и большим количеством водяного пара. Все это нужно немедленно вынести из дома.

• Воздух, выдыхаемый людьми и животными, всегда содержит высокую концентрацию водяного пара. Кроме того, разнообразная бытовая техника – стиральные и посудомоечные машины, утюги, электрочайники и т. Д.Это может включать сушку выстиранного белья, влажную уборку и другие причины. Высокая влажность, выхода которой нет из-за отсутствия или недостаточной вентиляции – это сырые стены, которые становятся излюбленным «плацдармом» для развития различной микрофлоры – грибка, плесени, мха, это быстро портит внешний вид помещения. отделка помещений, она запотевает, а в сильные морозы – покрывается ледяной коркой окна. А ресурс прочности заболоченных строительных конструкций из любых материалов резко снижается.

• К сожалению, не все хорошо со многими материалами, широко используемыми для отделки, утепления или изготовления мебели. Многие из них способны выделять в домашнюю атмосферу очень вредные для здоровья вещества – формальдегид, стирол и другие токсичные соединения. Вентиляция помогает минимизировать негативное влияние таких выбросов.

При желании этот список можно продолжить. Однако того, что уже было перечислено, должно быть более чем достаточно, чтобы понять важность хорошо оборудованной вентиляции и представить, во что может превратиться уютный дом, если ее не будет.

В дизайне любого здания в наше время особое внимание уделяется вентиляции. Если хозяин по тем или иным причинам обзавелся домом, который не был оборудован такой системой, он должен будет это сделать немедленно. И на первых порах будет проще всего организовать естественную вентиляцию, поскольку обычно это не требует чрезмерных затрат и масштабных переделок внутри помещения.

Принцип естественной вентиляции. Его достоинства и недостатки.

В каких условиях возможна естественная вентиляция

Вентиляция помещений может быть организована по разным схемам, но все их можно разделить на две основные группы.

1. Первая большая группа, которая, в свою очередь, делится на несколько видов – это принудительная вентиляция, воздушные потоки в которой создаются за счет того или иного механического воздействия, обеспечиваемого работой специальных вентиляторов. Такая вентиляция может быть приточной, вытяжной или комбинированной. Такие схемы очень сложные, обычно требуют профессиональной поездки, но позволяют контролировать качество воздуха, поступающего в помещение, проводить необходимую дополнительную очистку.

2.Второй – это рассмотренная в нашей статье естественная вентиляция, не предполагающая принудительной подачи или отвода воздушных масс. Все движение потоков осуществляется исключительно силами природы, подчиняющимися законам физики.

– Падение температуры – теплый воздух всегда имеет меньшую плотность и, следовательно, массу, по сравнению с более холодным воздухом, и поэтому стремится вверх.

– Перепад давления: из-за высоты вертикальных вентиляционных каналов создается определенный, хотя и не такой значительный перепад давления, который способствует перемещению воздуха.

– Воздействие ветра.

• Для работы естественной вентиляции не допускается установка каких-либо высокоэффективных фильтрующих устройств (кроме решеток или сеток, не пропускающих, например, опавшие листья, крупный мусор, насекомых и т. Д.) Через них. Эти устройства сделают затруднительным или даже невозможным нормальное движение воздушных потоков с улицы в помещение, что приведет к неработоспособности всей системы системы в целом. Таким образом, естественную вентиляцию имеет смысл ограничивать только в условиях чистого воздуха на строительной площадке.

Понятно, что создание естественной вентиляции в доме, расположенном рядом с оживленной магистралью, где воздух насыщен выхлопами и пылью, – не лучшее решение. По тем же причинам такая схема не применяется, если на строительной площадке традиционно ощущается неприятный запах от близлежащих промышленных предприятий, животноводческих комплексов, очистных сооружений и т. Д. Вместо улучшения микроклимата в помещениях будет получен прямо противоположный эффект. .

Уровень шума также можно отнести к аналогичному критерию оценки допустимости естественной вентиляции (например, железнодорожная ветка или аэропорт расположены недалеко от площадки). Следует помнить, что такая схема вентиляции всегда снижает общий уровень звукоизоляции дома.

• Комфортные условия проживания предполагают оптимальное сочетание нескольких параметров – кислородного насыщения воздуха, его температуры и относительной влажности. Практика показывает, что естественная вентиляция будет поддерживать этот баланс только в так называемом инерционном доме.

Эта концепция подразумевает, что здание построено из материалов, способных накапливать тепловую энергию – это кирпич, газосиликат, керамзитобетон, керамические блоки, шлакоблоки, глинобитные стены. При этом в доме должна быть качественная теплоизоляция, сделанная исключительно снаружи. Стены, построенные из дерева (бревна или бруса) или самана, обладают определенной инерцией.

Именно в таких условиях, когда стены способны аккумулировать тепловой потенциал, а затем отдавать его входящим потокам воздуха, правильно организованная естественная вентиляция будет работать на улучшение микроклимата в помещении. Нагреваемые поверхности становятся своеобразным рекуператором, то есть способствуют быстрому и качественному нагреву поступающего воздуха.

Цены на систему вентиляции

система вентиляции

А вот в так называемых безынерционных домах картина совершенно иная. Постоянно проникающие свободные потоки воздуха извне приводят к неоправданно большим потерям тепла, охлаждают дом, и об обеспечении нормального баланса температуры и влажности говорить не приходится. К таким зданиям относятся здания, возведенные по каркасной технологии, из сэндвич-панелей, полистиролбетона, вакуумных блоков и ряда других современных строительных материалов … В таких условиях единственно правильным решением является использование сложной системы принудительной вентиляции.

• Естественная вентиляция больше подходит для компактных построек, без длинных жилых комнат, хозяйственных построек и хозяйственных построек.Его создание усложняется с увеличением уровней – возводимых этажей (об этом будет сказано ниже). Он практически неприменим «в чистом виде» или очень неэффективен для вентиляции жилого чердака в силу особенностей этого помещения – здесь придется использовать другую схему.

Итак, прежде чем приступить к созданию системы естественной вентиляции, следует оценить перечисленные критерии оценки и только после этого принимать решение.

Принцип работы системы естественной вентиляции загородного дома

Итак, давайте теперь рассмотрим, что такое принципиальное устройство естественной вентиляции частного дома, как оно работает.

Для работоспособности такой схемы необходим комплект приточных и вытяжных каналов с обеспечением свободного несложного движения воздуха между ними.

Свежий воздух (показан широкими синими стрелками) попадает в помещение через приоткрытые окна или специальные приточные вентиляционные клапаны (поз. 1). Там он нагревается за счет действия нагревательных приборов, конвекции и передачи тепла от конструкций, аккумулирующих тепловой потенциал, вытесняет более плотный, насыщенный углекислым газом «вытяжной» воздух, который движется (широкие зеленые стрелки) в помещения, в которых происходит вытяжка. установлены.Для его свободного передвижения по трассе либо зазоры между поверхностью пола и дверным полотном, либо через окна в самих дверях (поз. 2).

Вытяжные вентиляционные отверстия (поз. 3) обычно предусмотрены в самых «грязных» помещениях, где требуется максимальный воздухообмен для удаления запахов, паров или избыточной влаги. Здесь воздушные потоки «вытяжного» воздуха (широкие красные стрелки), собирая все эти отрицательные компоненты, выходят в вентиляционные отверстия и поднимаются по вертикальным вентиляционным каналам из-за уже упомянутых выше перепадов температуры и давления.

Эти воздуховоды выводятся через чердак и крышу и заканчиваются головками вентиляционных труб над поверхностью крыши (поз. 4). Размещение этих труб на крыше также подчиняется определенным правилам, о которых пойдет речь ниже.

Таким образом, чтобы естественная вентиляция дома в целом работала эффективно, каждая из комнат должна быть оборудована либо приточным каналом (клапаном), либо выпускным отверстием. В некоторых комнатах требуется как клапан, так и воздухоотводчик.

Цены на воздуховоды

воздуховоды

При планировании расположения приточных клапанов и вентиляционных отверстий соблюдаются следующие правила:

• Приточный клапан (или другой способ подачи чистого воздуха) должен быть предусмотрен в любом жилом помещении, будь то спальня, гостиная, детская, кабинет, столовая и т. Д.
• Вентиляционные каналы с дефлекторами предусмотрены для:

– В помещениях кухонь. Следует помнить, что наличие вытяжки над плитой не отменяет необходимости в вентиляционном отверстии.

– В ванных комнатах, туалетах или совмещенных санузлах, домашних ваннах.

– В специальном помещении для домашней прачечной.

– В шкафах, сушилках, гардеробных, если они заходят в помещения жилой зоны. Если они отделены дверью от коридора или кухни, то в них устанавливается приточный вентиль.

– В домашней мастерской, если работа в ней может сопровождаться появлением паров, дыма, неприятных запахов (сварка, пайка, покраска, использование химикатов различного назначения – клеи, мастики, растворители, технические жидкости и т. Д.) )

• В ряде помещений требуется установка как приточного клапана, так и вентиляционного отверстия:

– Помещение, в котором установлено газовое отопительное оборудование.

– Помещение в жилом помещении, если между ним и ближайшим вентиляционным каналом более двух дверей.

– Жилая площадь совмещенная с кухней, то есть, например, кухня-столовая.

– Домашний спорт или тренажерный зал.

• К помещению второго этажа требуется особый подход. Дело в том, что теплый воздух с первого этажа обязательно поднимается вверх, а на систему вентиляции ложится дополнительная нагрузка. Здесь возможны два варианта:

– Если второй этаж отделен от лестничной клетки постоянно закрытой дверью, то подход к размещению приточных и вытяжных вентилей остается практически таким же.Однако с оговоркой – в случае, когда на втором этаже не предусмотрены «грязные» помещения (кухня, ванная, туалет и т. Д.), Форточка может располагаться в общем холле (коридоре), куда выходят все комнаты. .

– В том случае, если второй этаж не перекрыт дверями с первого, в каждом из помещений, независимо от его назначения, предусмотрены как канал забора свежего воздуха, так и выход вентиляции.

Кроме того, наличие приточного окна и вентиляционного отверстия обязательно для подвальных (цокольных) помещений и для пространства под деревянными перекрытиями на бревнах на первом этаже. А вот вентиляция подвала – это уже отдельная тема для более внимательного рассмотрения, и в данной публикации она выходит «за скобки».

Преимущества и недостатки системы естественной вентиляции дома

Итак, какие преимущества систем можно рассчитать, выбрав схему естественной вентиляции загородного дома:

• Такая система вентиляции требует минимальных финансовых вложений. Большая часть работ вполне доступна для самостоятельного проведения.Правда, если в доме ранее не было вытяжных вентиляционных каналов, придется потрудиться над этим. Подающая арматура не должна вызывать особых затруднений при установке.
• Система надежна, прежде всего, благодаря тому, что в ее конструкции не используются сложные механизмы – по большому счету выходить из строя просто нечего.

• Естественная вентиляция проста в обслуживании. В принципе, все сводится только к регулярному осмотру состояния вентиляционных каналов и, при необходимости, их чистке.
• Такая система полностью энергонезависима и не требует дополнительных эксплуатационных затрат.
• К недостаткам механизмов относится также отсутствие технологического шума, присущего другим видам принудительной вентиляции.

Однако не стоит забывать и о достаточно существенных недостатках естественной вентиляции:

• В большинстве случаев приточные воздуховоды не имеют высококачественных фильтров (они мешали бы естественной циркуляции), а это означает, что входящий воздух несет с собой загрязнения, пыль, запахи и пыльцу.Возможно проникновение мелких насекомых.
• Приточная арматура – это «брешь» в общей звукоизоляции дома.
• В системе очень сложно количественно определить объем поступающего воздуха.
• Естественная вентиляция в значительной степени зависит от времени года и даже от текущей погоды и погоды на открытом воздухе. Зимой, когда разница температур внутри дома и снаружи большая, вентиляция работает «на полную мощность», что часто приводит к перерасходу энергии на нужды отопления. Уменьшение подачи воздуха извне (например, за счет прикрытия приточных клапанов) сразу приводит к повышению влажности – со всеми вытекающими отсюда последствиями.

• В летнюю жару, наоборот, циркуляция воздуха может замедлиться или вообще прекратиться. Выход один: в это время использовать схему сквозной вентиляции, открывая окна с обеих сторон дома – движение воздуха будет осуществляться за счет разницы давлений с подветренной и наветренной сторон. Но при этом из «грязных» помещений в жилую зону велика вероятность перетекания лишней влаги и запахов.

Есть много способов так или иначе оптимизировать работу естественной циркуляции – об этом мы поговорим позже.

Видео: как работает естественная циркуляция и ее сезонные особенности

Как рассчитывается производительность системы естественной вентиляции дома?

Недостаточно правильно определить расположение приточных клапанов и вытяжных вентиляционных отверстий. Система вентиляции должна иметь определенную производительность, чтобы обеспечить оптимальный воздухообмен во всех помещениях дома.

Данные требования к объему воздухообмена установлены действующими строительными нормами и правилами для всех жилых и специальных помещений здания.От них и начнут «плясать» при расчетах. Выдержка из этих стандартов приведена в таблице ниже:

Тип помещения	Минимальная скорость воздухообмена (скорость в час или кубических метров в час)
	Приток	ВЫТЯЖКА
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Дома жилые на одну семью»
Жилые помещения с постоянным проживанием людей	Минимум один обмен в течение часа	–
Кухня	–	60 м³ / час
Ванная, туалет	–	25 м³ / час
Прочие помещения	Не менее 0. 2 объема в час
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
Минимальное потребление наружного воздуха на человека: жилые помещения с постоянным присутствием людей, в условиях естественной вентиляции:
При общей жилой площади более 20 м² на человека	30 м³ / час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час	–
общей площадью менее 20 м² на человека	3 м³ / час на каждый 1 м² площади помещения	–
Свод правил СП 54.13330.2011 по СНиП 31-01-2003 «Жилые многоквартирные дома»
Спальня, детская, гостиная	Единовременный обмен в час	–
Шкаф, библиотека	0,5 объема в час	–
Белье, кладовая, гардеробная	–	0,2 объема в час
Домашний тренажерный зал, бильярдная	80 м³ / час
Кухня с электроплитой	–	60 м³ / час
Помещения с газовым оборудованием
Помещение с твердотопливным котлом или печью	Однократный обмен + 100 м³ / час на газовую плиту
Бытовая стирка, сушилка, глажка	–	90 м³ / час
Душ, ванная, туалет или совмещенный санузел	–	25 м³ / час
Домашняя сауна	–	10 м³ / час на человека

В данном случае под помещениями с постоянным проживанием людей понимаются те, в которых проживают более двух часов. Понятно, что в условиях квартиры сюда необходимо включать все жилые комнаты, за исключением, пожалуй, тех, которые не используются и закрыты. В данном случае для этих жилых помещений коэффициент воздухообмена принимается – 0,2 объема в час.

Общий расчет обычно выполняется в этой последовательности.

А. Начинают с определения необходимого объема притока воздуха в вентилируемые помещения, оборудованные приточными клапанами.

Если внимательно посмотреть на таблицы, то можно заметить, что нормативные документы предлагают несколько способов расчета – от общей площади жилых помещений, от объема помещений (частоты воздухообмена), а иногда и от количества людей, которые постоянно находятся в комнате.Итак, стоит попробовать провести расчеты несколькими способами, а затем из полученных результатов выбрать максимум.

Поясним на примере:

• Жилой дом площадью 70 м², в котором проживают три члена семьи (более 20 м² на человека). Спальня 16 кв. м. Предполагается постоянное проживание (более 2 часов) двух человек. Если производить расчет по санитарным нормам (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»), то требуемый приток воздуха на каждый составляет не менее 30 м³ / час, то есть 60 м³ / час.

Таким образом, из двух полученных значений выбираем максимальное – 60 м³ / час.

• Тот же дом, но детская комната площадью 13 м³, где постоянно проживает один человек. По санитарным нормам – 30 м³ / час, по объему однократного воздухообмена с площади помещения – 39 м³ / час. То есть предполагается, что значение составляет 39 м³.
• Большая гостиная (20 м²), где все члены семьи собираются и проводят время вместе каждый день.Исходя из нормы 30 м³ на человека, это 90 м³ / час. Если считать от площади (объема) помещения – 60 м³ / час. Принимается большее значение.
• Для небольшого офиса площадью, например, 11 м² значения будут примерно равными – 30 и 33 м³ / час.
• Аналогичный расчет проводится для каждого из помещений, где будут предусмотрены воздуховоды. Затем суммируются максимальные значения – результат покажет, сколько воздуха нужно запустить в жилой дом.Скажем, в нашем примере общий объем необходимого воздухообмена составил 192 м³ / час.

Для упрощения расчетов необходимого воздухозаборника можно воспользоваться предложенным ниже калькулятором, который содержит основные соотношения согласно действующим СНиП.

От автора: привет дорогие друзья! Давно известно, что правильно оборудованная система вентиляции – залог комфортной и здоровой жизни. Ведь микроклимат имеет огромное значение.Именно поэтому сегодня мы поговорим о том, как устроена вентиляция в двухэтажном частном доме.

Строго говоря, планировка системы не сильно меняется в зависимости от этажности. Разница лишь в том, что при использовании принудительной вентиляции для двухэтажного коттеджа необходимо применять более мощное оборудование, чем для одноэтажного. Это связано, в первую очередь, с тем объемом воздуха, который имеется в доме.

В целом способы не сильно отличаются. И обязательно для дома любой этажности необходимо одинаково грамотно подойти к вопросу.Как ни странно, среди некоторых владельцев загородного жилья бытует мнение, что частным домам вообще не нужна специально устроенная система воздухообмена. Особенно часто такие сомнения возникают в том случае, если дом построен из «дышащих» материалов – например, из дерева.

Но давайте оценим общую картину объективно. Подумайте, вы вряд ли оставите возведенные стены голыми. Их, скорее всего, оснастят утепляющим слоем, а затем и отделкой, придающей постройке красивый и эстетичный вид.Все эти дополнения определенно заблокируют доступ свежего воздуха, который в противном случае мог бы проходить через стены.

Даже если вы собираетесь построить дом из дерева, не требующего отделки, учтите, что современная древесина имеет совершенно другие качества, чем древесина, которая использовалась в старые добрые времена. Теперь материал пропитан различными составами, призванными защитить его от вредного воздействия внешней среды. Кроме того, часто клеят брус. Все эти вещества плотно закупоривают поры, так что воздухообмену просто не остается.

Также не стоит забывать о стеклопакетах, которые обычно устанавливают на окна. Раньше в этом качестве выступали обычные деревянные рамы со стеклом. В их конструкции были чудесные прорези, через которые свежий воздух удачно циркулировал в направлении дома и обратно.

В целом аргументов в пользу устройства системы вентиляции очень много. Давайте наконец приступим к рассмотрению того, как это можно организовать.

Тип вентиляции

Прежде всего, стоит разобраться в двух типах воздухообмена.Это может быть естественное или принудительное. У каждого варианта есть определенные преимущества и недостатки, поэтому давайте рассмотрим их подробнее.

Естественный воздухообмен

Вентиляция называется естественной и не требует установки какого-либо оборудования, предназначенного для стимулирования движения воздуха. Проще говоря, воздушные массы ведут совершенно самостоятельную жизнь. Для отвода отработанного воздуха предусмотрены вентиляционные шахты – иными словами, каналы прорезают потолок и стену, выходя на крышу.

Воздух, который был в доме, становится теплым. Как все знают из школьных уроков физики, в этом случае он начинает вставать. Это то, что вход в которое находится в верхней части помещения. Воздушные массы достигают их естественным путем, а затем следуют за шахтой, оставляя дымоход на улицу.

С этим все понятно. Но, как известно, количество воздуха, вышедшего из дома, нужно как-то восполнять. И здесь проблема подстерегает. Выше уже подробно рассказывалось, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую, возможно, и проникнет враг, а вот свежий воздух – точно нет.

Проблему можно решить двумя способами:

• проветривание. Казалось бы, все знают, как это сделать – если в доме становится душно, нужно открыть окно. Фактически, когда наступает духота, ваш мозг уже начал утомляться и испытывать кислородное голодание. Этого нельзя допускать, так как такие частые ситуации могут серьезно навредить здоровью. Например, это чревато мигренью – довольно неприятным состоянием, от которого сложно избавиться.Итак, чтобы не довести себя до кислородного голодания, нужно делать проветривание не при наступлении духоты, а с определенной периодичностью – каждые три часа. Продолжительность процедуры 15 минут. Проблема в том, что не в каждой семье есть человек, который согласится целый день сидеть дома, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться домой с затхлым воздухом;
• использование подающего клапана. Это простейшее оборудование – отличная альтернатива проветриванию.Приточный клапан устанавливается либо в окне, либо в стене. Фактически он представляет собой воздуховод, по которому циркулируют воздушные массы. Техника сделана таким образом, что ее установка никоим образом не повлияет на возникновение сквозняков или перепады температуры в доме. Таким образом, отпадает необходимость постоянно открывать окно – свежесть и кислород поступают непрерывно через впускной клапан.

Но даже использование приточного клапана не решает основную проблему естественной вентиляции.Это низкая скорость воздухообмена. Дело в том, что вне зависимости от способа подачи свежего воздуха это зависит от некоторых внешних факторов. В первую очередь от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме было жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что тогда происходит летом, когда на улице и в помещении одинаково жарко? Неважно.Воздухообмена просто нет, или он есть, но на таком уровне, что смысла нет.

В принципе для небольших домов естественная вентиляция может подойти более-менее – есть небольшой объем воздуха, на смену которого не нужно так много времени. Но поскольку сегодня речь идет о двухэтажных домах, мы сразу отказываемся от этого варианта по причинам, описанным выше.

Принудительный воздухообмен

Но именно этот способ подходит для использования в частном доме любой этажности.В этом случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахте, либо на крыше, либо в одном из нежилых помещений – например, на мансардном этаже … Также есть стойки – отдельные устройства, о которых пойдет речь ниже.

Варианты принудительной вентиляции

Устройство системы принудительного воздухообмена – тема достаточно обширная, поэтому необходимо рассмотреть ее максимально подробно. Начнем с того, что этот способ делится на три вида: приточно-вытяжная и приточно-вытяжная вентиляция.

Приточное оборудование

Приточное вентиляционное оборудование обеспечивает приток свежего воздуха в дом. В этом случае отходы естественным образом выходят через все те же выпускные валы. Этот принцип основан на разнице плотности холодного и теплого воздуха.

Первый, попадая в комнату, имеет более плотную структуру из-за своей температуры, он тяжелее и первым располагается в зоне пола. Благодаря этим свойствам выталкивает уже нагретые отработанные воздушные массы.Те поднимаются и выходят через вентиляционные каналы.

Затем процесс повторяется. Приходит холодный воздух, выходит старый. В целом естественная вентиляция работает точно так же. А вот форсированный отличается большой скоростью разряда, из-за чего резко увеличивается интенсивность воздухообмена.

Для оборудования такой системы есть два наиболее популярных типа устройств:

• приточные клапаны. Да, они уже упоминались в разговоре о естественном воздухообмене.Но в этом случае эти устройства также включают в свою конструкцию вентилятор, который отвечает за нагнетание воздуха в комнату. Несмотря на это, устройство остается довольно простым. Внутри стены прокладывается воздуховод, в который устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания – защитной решеткой, предназначенной для создания преграды на пути атмосферных осадков, мусора, мелких грызунов и различных животных, у которых есть Совершенно нечего делать в приличном доме.Монтаж приточного клапана очень прост: достаточно просверлить стену перфоратором, затем прочистить отверстие, поместить в него воздуховод и собрать всю конструкцию;
• сапун. По сути, это тот же приточный клапан, но с расширенным функционалом. Также есть воздуховод, вентилятор и защитные решетки. Но в комплекте они еще идут с некоторыми «фишками», отвечающими за комфорт проживающих в доме людей. Например, к ним относятся датчики температуры и влажности, с помощью которых оборудование может автоматически запускаться при необходимости.Кроме того, многие сапуны имеют встроенный небольшой конвектор, который нагревает воздух, поступающий в дом в текущем режиме. Таким образом, уровень температуры в помещении никак не меняется – это одновременно комфортно и экономит тепловые ресурсы.

Вытяжное оборудование

Еще одним вариантом устройства системы принудительной вентиляции является использование вытяжного оборудования. Устанавливается, как правило, в местах с повышенной необходимостью удаления воздуха. Это, конечно, сантехнический блок и кухонная зона.

В первом случае необходимость в основном связана с высоким уровнем влажности. Если с ним никак не бороться, то со временем это приведет к порче. отделочные материалы, а также образование плесени, которая напрямую вредна для здоровья.

На кухне тоже нужно убирать воздух по понятным причинам: это жир, повышенная влажность и не всегда приятные запахи. Более того, иногда бывает, что еда пригорает, и нужно как можно быстрее избавиться от этих ароматов.

Для таких случаев вытяжка – оборудование, расположенное над плитой и подключенное к вентиляционной шахте. Внутри устройства есть вентилятор, который отвечает за втягивание и дальнейшее удаление воздушных масс, а также запахов и влажности.

В ванной и туалете роль вытяжного оборудования также выполняет вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Помогает быстро нормализовать уровень влажности в помещении.

Недостатком вытяжной системы приточной вентиляции является скромный объем поступающего свежего воздуха. Об этом сегодня уже не раз говорилось, поэтому не будем повторяться. Но проблема никуда не денется. Особенно это касается двухэтажных домов, в которых достаточно большой объем воздуха. Пополниться он просто не успеет. Поэтому для этого случая стоит рассмотреть третий способ обустройства системы вентиляции.

Приточно-вытяжное оборудование

Из названия понятно, что устанавливаемые в рамках такой системы устройства отвечают как за подачу, так и за отвод воздуха.Чаще всего это достигается объединением разных устройств. Например, сапуны можно установить качественно, а вытяжные – разместить на кухне и в ванной.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая скорость воздухообмена. Во-вторых, вы можете полностью контролировать объем как входящих, так и выходящих воздушных масс.

Кроме того, есть еще специальные устройства двустороннего действия – приточно-вытяжные. Как правило, они оснащены рекуператорами.Этот элемент предназначен для удержания тепловой энергии от обрабатываемого воздуха и передачи ее свежему воздуху во время его поступления.

Согласитесь, такая экономия на отоплении в большом доме очень кстати. Одним выстрелом убьете двух зайцев: получите здоровый микроклимат, а температурный режим в помещении не нарушите.

Конечно, приточно-вытяжная вентиляция намного дороже других систем. Во-первых, дорого стоит само оборудование. Во-вторых, все устройства подключены к электросети и во время работы потребляют определенное количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой тип вентиляции используется. Зависимость от электричества приводит к тому, что в случае отключения электроэнергии все оборудование просто остановится.

Так что рекомендуется заранее озадачиться приобретением и установкой резервного генератора. Вам будет полезно поддерживать работоспособность не только вентиляции, но и системы отопления в случае возникновения форс-мажорных обстоятельств.

Что касается установки оборудования для принудительной вентиляции, то это не так уж и сложно. О том, как правильно сделать установку своими руками, вы можете прочитать в статьях на нашем сайте, посвященных этой теме. Как только вы получите необходимую информацию, все будет в порядке. Удачи!

В многоэтажных жилых домах, построенных с применением различных строительных материалов, необходимо обеспечить постоянную вентиляцию всех комнат и помещений.Такая необходимость особенно актуальна при использовании в доме стеклопакетов, которые обеспечивают теплоизоляцию помещения и хорошую герметичность .

Приток и полный отток воздуха необходим для обеспечения комфортных условий проживания. Помимо прочего, в этом случае соблюдаются условия санитарно-эпидемиологических и гигиенических норм, поскольку углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами, способствующими появлению различных бактерий.

Какие средства можно использовать для обеспечения вентиляции помещения и как это должно быть спроектировано вентиляция в двухэтажном доме ? Об этом и пойдет речь в статье.

Вентиляция в частном двухэтажном доме – Типы вентиляции

Выбор системы вентиляции осуществляется на начальных этапах проектирования дома, а также при парной бытовой или хозяйственной нагрузке на помещение. Важно учитывает расположение комнат и общую площадь дома.

Для решения поставленных задач используются следующие виды вентиляции:

1. В комбинированном типе воздушный поток реализуется естественным образом и при использовании механических устройств. Это наиболее распространенный метод. Однако для достижения стабильной вентиляции в частном двухэтажном доме необходимо установить в стены вытяжные каналы различных размеров. Отдельные боксы необходимо использовать для кухонной зоны, душа или котельной.Используя этот метод, воздушные массы перемещаются естественным образом. Также можно подойти к центральной шахте и установить вентилятор , который ускорит отток воздуха. К достоинствам этого метода можно отнести то, что неприятные запахи не проникают в дом, а также низкий уровень шума при работе вентилятора. Недостатком будет то, что в нижней части дверей придется устанавливать передаточные решетки.
2. Натуральный. Использование механических средств для циркуляции воздуха не предусмотрено.Отток и приток осуществляются за счет разницы температур воздуха между помещением и улицей. Этот вид используется повсеместно, однако имеет ряд недостатков.
3. Принудительный выхлоп. Такая система вентиляции двухэтажного дома в сочетании с натуральным. Забор воздуха может осуществляться с помощью установки специальных клапанов или естественным путем, при этом удаление воздуха из помещения является обязательным. Для этого в ванной или туалете устанавливаются вытяжные вентиляторы принудительного типа .Работа такой системы может быть автоматизирована.
4. Поставка … Для реализации данного типа воздухообмена в несущих стенах или оконных рамах устанавливается специальный клапан, осуществляющий принудительный приток воздуха в помещение. Также можно использовать приточный вентилятор для выравнивания подачи холодного воздуха зимой; Конструктивно система усложняется добавлением воздухонагревателя. Помимо прочего, можно использовать моноблочные системы, сочетающие в себе нагреватель, клапан, фильтры и охладители.Оборудование может быть оснащено таймером, поэтому каждый владелец может установить необходимый период срабатывания.
5. Приточно-вытяжной. Процесс истечения и притока воздушных масс обеспечивается эффективным оборудованием. К особенностям приточная вентиляция относится к тому, что она является локальной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. В централизованной системе используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов создания принудительного или естественного движения воздуха очень много, поэтому каждый хозяин самостоятельно выбирает наиболее оптимальный способ.

Естественная вентиляция двухэтажного дома

Для создания всех условий, при которых будет обеспечена бесперебойная работа системы, необходимо выполнить несколько требований, в этом случае естественная вентиляция двухэтажного дома будет иметь хорошие характеристики.

При проектировании вентиляционных каналов используются вертикальные шахты.Одна сторона системы устанавливается в помещении, а другая – прямо над коньком крыши. Движение воздуха обеспечивает тяга , показатели которой зависят от:

• Разница температур между помещением и улицей, т.е. на выходе и на входе в шахту.
• Ветер, который может улучшить или ухудшить тягу.
• Геометрический разрез канала и его высота.
• Теплоизоляционные характеристики шахтного канала.
• По пространственному расположению шахты (отсутствие или наличие поворотов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а на момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном Схема дома , на которой наглядно показаны все особенности и нюансы.

Вентиляция двухэтажного дома своими руками – Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются с целью определения площади поперечного сечения каналов и шахт. Для этого позиция СП55.13330.2011., , в которой полностью и лаконично указаны стандарты воздухообмена.

1. Минимальные показатели производительности системы должны обеспечивать разовую смену в течение часа общий объем воздуха в помещении (актуально для помещений, где регулярно находятся люди).
2. Из санузлов в течение часа не менее 25 кубометров воздуха. С кухни не менее 60 куб.

Это основной пункт правил. Вы всегда можете познакомиться с ними через Интернет. Такие нормы являются общественным достоянием. Особенно скрупулезно их нужно изучать тем владельцам, которые самостоятельно проложат шахты, вытяжные каналы и установят оборудование, чтобы вентиляция работала стабильно и правильно. своими руками двухэтажный дом , что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома – Оптимизация вентиляции

При проектировании систем циркуляции воздуха необходимо позаботиться об установке специального оборудования :

1. На входе в вентиляцию шахты установить автоматический клапан, , в котором будет располагаться датчик влажности, что обеспечит экономию при эксплуатации системы.По мере повышения влажности в помещении клапан открывается шире, что улучшает тягу.
2. Все жилые помещения должны позиционировать вентили, оборудованные датчиками наружной температуры . В этом случае можно нейтрализовать поток холодного воздуха, что позволит поддерживать необходимый температурный баланс.
3. Для бесплатной циркуляции воздуха Между комнатами следует установить переливных отверстия площадью не менее 200 кв. См.

Помните, что установка вентилятора значительно снижает пропускную способность шахты, поэтому данное решение является краткосрочной мерой по обеспечению циркуляции воздуха.Кухонная вытяжка – аналогичное оборудование, так как работает непродолжительное время и ее использование не может полностью обеспечить вентиляцию помещения.

Требования Калифорнии к вентиляции | Группа систем жилых зданий

Стандарты вентиляции и правила вентиляции

Стандарты вентиляции – это согласованные документы, опубликованные профессиональными или техническими группами и демонстрирующие передовой опыт. Правительственные кодексы, программы коммунального обслуживания и частные энергетические программы часто ссылаются на национальные стандарты как часть своих требований. ANSI / ASHRAE Standard 62.2 – это национальный согласованный стандарт вентиляции жилых помещений в США.

Коды вентиляции являются нормативными актами, имеющими силу закона. В США не существует национальных правил вентиляции. Полномочия по регулированию вентиляции в зданиях оставлены на усмотрение каждого штата, и обычно эти полномочия делегируются местным юрисдикциям (округам и городам). Код может требовать соблюдения стандарта. California Title 24 Part 6 ссылается на стандарт 62 ASHRAE.2-2007 как код вентиляции штата Калифорния , за одним исключением. Открывающиеся окна исключены из вариантов, отвечающих требованиям вентиляции всего здания.

Какие проекты необходимы для соответствия стандартам вентиляции ASHRAE 62.2 в Калифорнии?

• Все новое жилое строительство
• Перестройка существующих зданий
• Пристройки размером более 1000 квадратных футов (Размер системы вентиляции должен соответствовать кондиционируемой площади пола всего жилища, а не только пристройки.)
• Проекты по утеплению, финансируемые из федерального бюджета

Пристройки площадью 1000 кв. Футов или менее не подпадают под требования к вентиляции жилых помещений.

Простое решение для соответствия требованиям раздела 24 по вентиляции

Почему требуется механическая вентиляция?

Раньше открывающиеся окна считались приемлемым способом вентиляции. В 2005 году Энергетическая комиссия Калифорнии заказала исследование качества воздуха и вентиляции в домах, построенных в 2002 году или позже.Один из выводов исследования заключался в том, что калифорнийцы не открывали окна достаточно часто, чтобы обеспечить достаточную вентиляцию и удерживать загрязнители в помещении на приемлемом уровне. Таким образом, теперь в Калифорнии требуется механическая вентиляция для улучшения качества воздуха в помещениях во всех новых жилых зданиях, когда в жилом доме проводятся изменения, а также в пристройках жилого фонда площадью 1000 кв.

Исторически вентиляция в домах и многоквартирных домах обеспечивалась за счет окон и случайных трещин и отверстий, непреднамеренно оставленных в оболочке здания в процессе строительства.Количество и размер проемов варьировались в зависимости от строителя, конструкции здания и используемых материалов. Движение воздуха не планировалось и не контролировалось, и стратегию вентиляции для большинства строителей можно охарактеризовать как «зданиям нужно дышать». Однако эта стратегия вызывает периодическую недостаточную и избыточную вентиляцию, что приводит к потенциально нездоровому качеству воздуха в помещении, потерям энергии, сквознякам в зданиях и перемещению влаги в стенные конструкции.

В идеале система вентиляции контролирует движение воздуха и обеспечивает максимальный объем воздуха, когда потребность в вентиляции наиболее велика.К сожалению, на «частоту дыхания» здания через незапланированные проемы во многом влияют погодные условия и высота здания. Наибольшие объемы воздуха входят в дом и выходят из него, когда дует сильный ветер и разница между температурой внутри и снаружи является наибольшей. И более высокие объемы воздуха входят и выходят из высокого дома или многоквартирного дома, чем в одноэтажное жилище. Незапланированные отверстия могут также привести к попаданию более загрязненного воздуха в здание из нежелательных мест, таких как пыльные чердаки или кишащие грызунами, влажные места для подполья или пристроенные гаражи, где хранятся бензин, топливные баллоны и пестициды.

Использование непреднамеренной вентиляции означает, что в течение определенного периода года, в зависимости от погоды, в доме будет проводиться недостаточная или избыточная вентиляция.

• Во время холодной погоды и зимних штормов низкие температуры и ветер приводят к максимальному воздухообмену, вызывая неприятные сквозняки и увеличивая счета за отопление.
• В жаркие дни, когда кондиционер работает сверхурочно и температура на улице очень высокая, непреднамеренная вентиляция приносит наибольший объем горячего наружного воздуха, который необходимо охлаждать, что увеличивает расходы на охлаждение.
• В большинстве климатических зон есть сезоны, когда температура в помещении и на улице одинакова. В мягкую погоду и небольшой ветер, мало воздуха перемещается в дом и из него естественным образом. Уровень загрязняющих веществ в помещении может повыситься, а воздух в помещении станет душным, застойным, влажным и нездоровым.

Многосемейная вентиляция: помогает зданиям дышать

В сообществе многоквартирных домов ведутся споры о том, как лучше вентилировать жилые дома. Существует три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

Какой набор «легких» лучше всего разместить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местных норм, климат в здании, конфигурацию квартиры, особые требования проекта к вытяжке и многое другое. Вот некоторые вещи, о которых стоит подумать.

Естественная вентиляция

Начнем с естественной вентиляции. Благодаря более низким первоначальным затратам и более низким эксплуатационным расходам (благодаря необходимости меньше кондиционировать наружный воздух), не говоря уже о растущем спросе на здоровье, естественная вентиляция возвращается.Однако естественная вентиляция не всегда является идеальным решением. В связи с преобладанием тенденций в области здорового образа жизни и отраслевой направленностью, USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

Естественная вентиляция основана на окнах, управляемых пользователем, для подачи необходимого наружного воздуха в пространство. В здании с полной естественной вентиляцией используются преимущества преобладающих ветров, а также используются прозрачные элементы и другие элементы дизайна, которые перемещают воздух через здание.Естественная вентиляция усиливает охлаждающий эффект движущегося воздуха. Однако при неправильном изучении, проектировании и эксплуатации в жилом помещении с естественной вентиляцией могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

О чем следует помнить при естественной вентиляции.

• При проектировании планировки здания следует учитывать, что здание с естественной вентиляцией ограничивает эффективность работы окон до 25 футов. Следовательно, все помещения должны быть постоянно открыты для работающих окон.Чтобы удовлетворить эти требования без чрезмерно сложной конструкции соединительных каналов и переходов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и обеспечивать доступ каждого помещения к действующему окну.

• Общая площадь эксплуатируемых окон должна быть более 4% от общей площади квартиры. Тип окна также имеет решающее значение, поскольку общая открытая площадь окна зависит от типа используемых окон (створки, одинарные / двойные навесные, ползунки, маркизы и т. Д.). Если проемы закрыты жалюзи или другими препятствиями, следует использовать общую свободную площадь для расчета общей рабочей площади окна.

• В соответствии со стандартом ASHRAE 62.1, кухонная вытяжка не должна выводиться наружу, если пространство вентилируется естественным образом, поэтому выделенная кухонная вытяжка не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу. Однако вытяжка требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе.Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Одним из ограничений здания с естественной вентиляцией является отсутствие вентиляции при закрытых окнах. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией. Например, в климатической зоне Вашингтона, округ Колумбия, холодная зима и жаркое и влажное лето ограничивают количество дней, в которые можно комфортно разместить открытые окна.Следовательно, в течение длительного периода времени, когда окна закрыты, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.

Варианты механической вентиляции

Механическая вентиляция – это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов. Наружный воздух подается непосредственно в приточно-вытяжную установку через отдельные воздухозаборники в каждой квартире и кондиционируется вместе с остальным рециркуляционным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через установленный на крыше блок наружного воздуха.Вот несколько вещей, о которых следует подумать при рассмотрении вопроса о механической вентиляции легких:

• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. Согласно этим требованиям необходимо подавать наружный воздух из расчета 5 кубических футов в минуту на человека + 0,06 кубических футов в минуту / фут2. Заполняемость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет еще одного человека в проектные расчеты.

• В соответствии с требованиями Международного механического кодекса, наружный воздух должен подаваться непосредственно в установку, а не через коридоры через выемки и / или открытые входные двери.

• В отличие от помещения с естественной вентиляцией, кухонная вытяжка необходима и должна выводиться за пределы квартиры через стек, который объединяет несколько квартир вместе, или специальный воздуховод, который выводится за пределы каждой квартиры. Вытяжные шкафы с микроволнами и рециркуляцией недопустимы.

Кухонная вытяжка делится на две категории: общая выхлопная и вытяжная. Общая вытяжка может быть просто вытяжной решеткой на кухне, которая направляется в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с выхлопом вытяжки, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может быть объединен с общим выхлопом, выхлопом ванной или сушилкой. Нормы, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если непрерывно, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Из-за того, что механически вентилируемый блок разделен на отсеки, создание давления имеет решающее значение для надлежащей работы. Конструкция должна проверять требуемую интенсивность выхлопа и обеспечивать соответствующее количество наружного воздуха для создания положительного давления в агрегате.Небольшое положительное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и миграцию запаха из соседних квартир или коридоров.

Гибридная вентиляция: лучшее из обоих миров

Как следует из названия, естественная / механическая гибридная вентиляция включает в себя как естественную, так и механическую вентиляцию. Наружный воздух – неочищенный или предварительно кондиционированный – подается в квартирные блоки как через открывающиеся окна, так и через механическую вентиляцию.Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

• Пространства с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже 25 футов. Любые области, которые расширяются за предел 25 футов, требуют механической вентиляции.

• Площадь пола, выходящая за пределы 25 футов, должна вентилироваться механически в соответствии с требованиями стандарта 62 ASHRAE.1, как описано в предыдущем разделе.

• В зависимости от расположения кухни может потребоваться вытяжка, а может и не потребоваться. Если вся кухня находится в пределах 25 футов от рабочего окна, кухня считается вентилируемой с естественной вентиляцией и не требует специальной вытяжки. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой механически и, следовательно, требует кухонной вытяжки. Типы вытяжки и разводка соответствуют тем же правилам, что и полностью вентилируемая кухня.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире. Он также обеспечивает естественную вентиляцию и позволяет пассажирам использовать время, когда подходят внешние условия.А механическая вентиляция будет обеспечивать минимальное количество свежего воздуха в течение всего года, даже когда внешние условия не позволяют пассажирам открывать окна. Надлежащая координация между командой дизайнеров является обязательной для обеспечения того, чтобы области пола и окон соответствовали естественной вентиляции, а механическая вентиляция была рассчитана на оставшееся пространство.

В зависимости от географического положения и общего дизайна и стиля многоквартирного дома, каждый из этих вариантов вентиляции может создать идеальную жилую среду для жителей.Очень важно, чтобы проектная группа определила подход к проектированию на ранней стадии схематического проектирования, чтобы предотвратить возникновение проблем на поздних этапах проектирования или даже во время процесса представления LEED.

Вентиляция конюшни

Несмотря на то, что у любителей лошадей есть широкий спектр дисциплин, пород и интересов верховой езды, все согласны с тем, что хорошее качество воздуха в конюшне их лошади важно. Ветеринары и профессиональные хендлеры рекомендуют лошадям в стойлах хорошую вентиляцию для поддержания здоровья органов дыхания.Мы знаем, что конюшня должна пахнуть свежим кормом и чистыми лошадьми, а не навозом или аммиаком. Тем не менее, отсутствие надлежащей вентиляции – самая распространенная ошибка, которую допускают при строительстве современных конюшен и управлении ими. Почему такая универсально согласованная функция может быть упущена из виду в стабильном дизайне? Ставим ли мы человеческие потребности выше комфорта лошади? Неужели проектировщики и владельцы зданий потеряли представление о характеристиках хорошо вентилируемой конюшни? Наблюдается тенденция к жилищному строительству в конюшнях.Когда дело доходит до дизайна жилья, лошади считаются домашним скотом, несмотря на то, что они являются нашими товарищами и домашними животными. В этой публикации описаны проверенные методы вентиляции, которые успешно применялись для поддержания хорошего качества воздуха в конюшнях. Хотя упор делается на конюшни с стойлами с боксами по обе стороны от центрального прохода, эти принципы одинаково эффективны и в том случае, если недостаточная вентиляция является наиболее распространенной ошибкой в ​​современных конюшнях. поддержание хорошего качества воздуха в других стабильных помещениях, а также в навесах для обкатки или крытых манежах для верховой езды.

Что такое вентиляция?

Вентиляция предназначена для обеспечения лошади свежим воздухом. Вентиляция достигается за счет простого обеспечения достаточного количества отверстий в здании, чтобы свежий воздух мог поступать, а застоявшийся воздух выходить. Есть способы обеспечить каждой лошади конюшни постоянный доступ к свежему воздуху. В конюшне будут «дыры» для доступа воздуха; его нельзя построить плотно, как термос, как в нашем собственном доме. По сравнению с нашими домами, в воздух в конюшнях добавляется гораздо больше влаги, запаха, плесени и пыли, не говоря уже о том, чтобы навоз откладывался внутри помещения.Вентиляция необходима для отвода тепла от конюшни в жаркую погоду. Благоприятно, чтобы над лошадью дул прохладный ветерок, который более удобен, чем горячий, неподвижный воздух. В теплую погоду двери и окна конюшни обычно открываются, чтобы воздух проходил через конюшню. В холодную погоду в конюшне часто закрывают окна и двери, чтобы лошадь не дул ледяной зимний ветер. Зимой цель вентиляции меняется с отвода тепла на контроль влажности, запаха и аммиака, которые накапливаются в более закрытой среде конюшни.Влага возникает из-за дыхания лошади и других устойчивых действий, таких как купание лошадей и уборка помещений. Из-за накопления влаги повышается риск конденсации, сильного запаха, выделения большего количества аммиака и жизнеспособности патогенов, что способствует респираторным инфекциям.

Вентиляция предназначена для подачи свежего воздуха к лошади.

Вентиляция включает два простых процесса (рис. 1). Первый – «воздухообмен», когда застоявшийся воздух заменяется свежим воздухом, а второй – «воздухораспределение», когда свежий воздух доступен по всему конюшне.Правильная вентиляция обеспечивает и то, и другое; одно без другого не является адекватной вентиляцией. Например, недостаточно впускать свежий воздух в конюшню через открытую дверь в одном конце здания, если этот свежий воздух не распространяется по стойлам для лошадей. Также недостаточна надлежащая вентиляция, если в плотно закрытом конюшне используются внутренние циркуляционные вентиляторы для перемещения застоявшегося воздуха по помещению.

Рис. 1. Воздухообмен и распределение воздуха – это два процесса вентиляции.

Общие вопросы по вентиляции

Что такое комфортные условия?

Самый комфортный температурный диапазон для лошади составляет от 45 до 75 ^o F. Наша самая комфортная температура для человека находится на верхнем уровне зоны комфорта лошади. Ясно, что лошади очень хорошо переносят холод и приспосабливаются к леденящим ветрам, когда находятся на улице. При кондиционировании к холодной погоде лошади с длинной шерстью и адекватным питанием могут выдерживать температуры ниже 0 ^o F. Даже выставочные лошади с короткой шерстью могут содержаться в холодном, но сухом помещении при условии наличия одеял и капюшонов. .В стойле с боксом лошади могут свободно уходить из неудобных условий.

Как будет выглядеть хорошо вентилируемый конюшня?

Стабильная среда зимой почти такая же холодная, как и на улице, но комфортно сухая, без капель конденсата с конструкции. Холодные и влажные условия неудобны как для лошади, так и для человека, и в стойле становится душно и сыро. При первом входе в конюшню сделайте объективную оценку качества воздуха, прежде чем вы приспособитесь к этим условиям.В жаркую погоду стабильная температура будет в пределах нескольких градусов на открытом воздухе и более комфортной из-за затенения от солнца.

Зимой в конюшнях следует поддерживать температуру не более чем на 5–10 ° F выше температуры наружного воздуха. Это правило помогает обеспечить условия свежего воздуха, но также означает, что в условиях северного климата внутри конюшен будет происходить замерзание. Это ошибка руководства в отношении качества воздуха и здоровья ваших лошадей – плотно закрывать конюшню только для того, чтобы поддерживать условия выше нуля в холодную погоду.Если на внутренних поверхностях образовался конденсат, значит, стойло слишком закрыто для нормальной вентиляции.

Владельцам лошадей часто требуются теплые, стабильные условия для комфорта во время ухода за лошадьми. Вместо того, чтобы нагревать весь конюшню или отключать вентиляцию, чтобы удерживать тепло тела лошади, обеспечьте отапливаемую зону для ухода и закрепления. Если условия замерзания недопустимы, тогда потребуется дополнительное тепло в уязвимых местах, таких как туалетная комната или зоны мытья и ухода. Доступны морозостойкие самодренирующиеся гидранты (Рисунок 2) и морозостойкие автоматические поилки.Водопроводные трубы в хлеву необходимо проложить на ту же глубину, что и водопровод к хлеву.

Рис. 2. Детали конструкции для условий замерзания, такие как самодренирующийся гидрант, потребуются в большинстве конюшен.

А как насчет сквозняков?

Тяга возникает, когда на лошадь дует холодный воздух. Теплый воздух, обдуваемый лошадью, – это не сквозняк. Поскольку лошади переносят более холодные условия, чем люди, то, что мы считаем сквозняком, не обязательно доставляет лошади дискомфорт.Обязательно различайте холодную температуру и сквозняк. Главный принцип вентиляции заключается в том, что даже очень холодный свежий воздух может поступать в стойло для лошадей, поэтому при смешивании и умерении со стабильным воздухом он больше не имеет скорости и холода, присущих сквозняку.

Как насчет распределения воздуха в стойле?

Открытый, ничем не загороженный интерьер помогает перемещать воздух по конюшне. Обеспечьте циркуляцию воздуха между отверстиями в стойле, где свежий воздух входит и выходит застоявшийся воздух. Свежий воздух поступает в стойла для лошадей, где он собирает влагу, тепло, пыль и аммиак и может выйти через другое отверстие.Душные конюшни и плохое качество воздуха в них являются результатом ограниченного воздухообмена и / или препятствий для поступления свежего воздуха туда, где остановились лошади.

Открытый, ничем не загороженный интерьер обеспечивает свежим воздухом для лошадей и обеспечивает выход для затхлого воздуха.

Зайдите в стойло для лошадей, чтобы определить качество воздуха в стойле. Влага, запах и аммиак образуются в основном в стойлах, где свежий воздух необходим для дыхания лошади и разбавления загрязнителей воздуха.Поскольку большая часть пыли и аммиака находится рядом с подстилкой и навозом, проверяйте качество воздуха как у пола, так и на высоте головы лошади. Качество воздуха на уровне пола особенно важно для жеребят или когда лошади едят на уровне земли и проводят время лежа в стойле. Нередко в рабочих проходах конюшни прохладно и хорошо вентилируется, а в стойлах душно.

Какая должна быть вентиляция?

Естественная вентиляция часто выражается в «воздухообменах в час».«Воздухообмен в час (ACH) означает, что весь объем воздуха в стойле заменяется за час. Шесть замен воздуха в час означают полную замену воздуха каждые 10 минут. Обеспечьте от 4 до 8 замен воздуха в час, чтобы уменьшить загрязнение спорами плесени, минимизация конденсации и уменьшение накопления влаги, запаха и аммиака. Для сравнения, в современном доме происходит 1/2 воздухообмена в час из-за проникновения через различные трещины, например, вокруг дверей и окон. Эта рекомендация для стабильной вентиляции является значительно выше средней скорости воздухообмена в жилых помещениях для поддержания свежего воздуха и хорошего качества воздуха в более сложных стабильных условиях.

Как в конструкции предусмотрена вентиляция?

Рис. 3. В вентиляции конюшни используется архитектура с отверстиями вдоль боковых стенок и гребня для компенсации двух сил естественной вентиляции: тепловой плавучести и ветра.

Естественная вентиляция используется в конюшнях и манежах для верховой езды. Ветер и тепловая плавучесть (подъем горячего воздуха) являются естественными силами, которые приводят в действие этот тип вентиляции (Рисунок 3). В естественной вентиляции используются отверстия, расположенные вдоль боковой стенки и гребня (козырька крыши), для размещения этих сил движения воздуха.(На Рисунке 4 показана строительная терминология, используемая в этой публикации.) Отверстия в боковых стенках более важны, чем отверстия в коньках, если устойчивая конструкция не может вместить оба набора отверстий. Устойчивая система вентиляции будет работать лучше, если предусмотрены как коньковые, так и боковые отверстия. Проем конька позволяет выходить теплому и влажному воздуху, который скапливается у козырька крыши. Открытие гребня также является очень эффективным механизмом для ветрового воздухообмена, поскольку ветер движется быстрее над землей.

Рисунок 4. Терминология здания, используемая для описания конструкции и функций вентиляционной системы.

Зайдите в стойло для лошадей, чтобы определить качество воздуха в стойле.

Ветер является доминирующей силой в естественной вентиляции конюшен. Из-за изменчивости скорости и направления ветра отверстия в стойле часто будут чередоваться между входом для свежего воздуха и выходом для затхлого воздуха. Ветер будет выталкивать воздух в конюшню через отверстия на наветренной стороне здания, в то время как воздух вытягивается из конюшни на подветренной или подветренной стороне.Как только скорость ветра превысит 1 милю в час, ветровая вентиляция устранит эффект тепловой плавучести в конюшнях.

Поскольку конюшни обычно не отапливаются, они считаются «холодными» помещениями. Тепловая плавучесть (поднимается горячий воздух) зависит от разницы температур между более теплым внутренним помещением конюшни, где тепло тела лошади будет слегка нагревать окружающую среду, и более прохладными внешними условиями. Поскольку в правильно вентилируемом конюшне разница между внутренними и внешними условиями конюшни составляет менее 10 ° F, большая разница температур не является движущей силой для плавучего движения воздуха.

А как насчет вентиляторов?

Другим основным типом вентиляции является механическая вентиляция, в которой используются вентиляторы, приточные патрубки и элементы управления в конструкции с регулируемым давлением. Механическая вентиляция типична для некоторых типов животноводческих помещений (домашней птицы и свиней), но обычно не требуется в конюшнях. Естественная вентиляция подходит для содержания животных, таких как лошади и крупный рогатый скот, которые устойчивы к широкому диапазону температурных условий. Механическая вентиляция дороже в установке и обслуживании, но позволяет контролировать скорость воздухообмена.В отапливаемых конюшнях можно использовать механическую вентиляцию во время отопительного сезона. Вентилятор (ы) имеет известную производительность в кубических футах в минуту (куб.фут / мин) и обеспечивает равномерную скорость воздухообмена. Минимальные рекомендации для каждой 1000-фунтовой лошади – 25 кубических футов в минуту для контроля влажности в холодную погоду; 100 кубических футов в минуту для отвода тепла в мягкую погоду; или от 200 до 350 кубических футов в минуту в жаркую погоду. Приточные отверстия имеют размер 1,7 фута ² /1000 куб. Футов в минуту производительности вентилятора.

Каждая стойла должна иметь прямой доступ к отверстиям для свежего воздуха, которые открыты круглый год.

Циркуляционные вентиляторы могут использоваться в конюшнях для временного облегчения, чтобы разогреть теплые, затхлые участки или обеспечить прохладный ветерок по телу лошади. Эти вентиляторы перемещают воздух уже в конюшне, поэтому они не доставляют лошади больше свежего воздуха. Правильно спроектированная стабильная система вентиляции должна практически исключить необходимость в циркуляционных вентиляторах.

Еще одно применение механической вентиляции – это использование вентилятора, нагнетающего воздух в воздуховод для распределения свежего воздуха по той части конюшни, где прямой доступ к наружному воздуху затруднен (рис. 5).Эта система воздуховодов может использоваться при модернизации старых амбаров и особенно эффективна в подземных частях банковских амбаров, где доступ свежего воздуха ограничен. Воздуховоды также могут эффективно распределять дополнительное тепло в коровнике.

Рис. 5. Вид сверху двух систем механической вентиляции с вентилятором и каналом для распределения воздуха.
На верхнем рисунке показан воздуховод для подачи свежего, нагревающего и / или рециркуляционного воздуха. Система вытяжного вентилятора втягивает воздух в стойло через входное отверстие с жалюзи на одной стене и выпускает застоявшийся воздух на противоположную стену.
Нижняя диаграмма показывает распределение свежего воздуха без рециркуляции. Выходные отверстия с жалюзи обеспечивают выход застоявшегося воздуха.

Рекомендации по обеспечению эффективной естественной вентиляции

Постоянные отверстия

Рис. 6. Лучший способ подавать свежий воздух без сквозняков в каждую стойло для лошадей – через отверстие в карнизе. На рисунке показан вид в разрезе компонентов стойла и проема карниза. Карниз открыт круглый год с дополнительными большими проемами в теплую погоду, обеспечиваемыми открывающимися окнами и дверями.

Обставьте киоски с открытыми боковыми стенками, которые открыты круглый год. В каждой стойле должен быть прямой доступ к отверстиям для свежего воздуха. Рекомендуется предоставить каждой лошади в стойле не менее 1 квадратного фута отверстия в стойле, чтобы обеспечить вентиляцию даже в самую холодную погоду. Лучшее место для этого постоянного проема – у карниза (там, где боковина встречается с крышей). Часто используется щелевой проем вдоль карниза, который проходит по всей длине конюшни (рис. 6 и 7).

Рис. 7. Перспективный вид вентиляционных отверстий в хлеву в центральном проходе. Входной паз карниза проходит по всей длине боковины. Показанный коньковый дефлектор имеет простое отверстие, позволяющее устоять перед ним.

Непрерывный щелевой проем на карнизе дает несколько преимуществ. Щелевое отверстие обеспечивает равномерное распределение свежего воздуха по длине и по обеим сторонам стойла, обеспечивая приток свежего воздуха в каждую стойло. Расположение проема у карниза на высоте от 10 до 12 футов над полом позволяет входящему холодному воздуху смешиваться и немного смягчаться стабильным воздухом, прежде чем он достигнет лошади.Впускное отверстие с длинной прорезью желательно в холодную погоду, поскольку воздух поступает в стойло через относительно узкое отверстие в виде тонкой пленки холодного свежего воздуха, а не в виде большой сквозняковой массы воздуха, поступающей через открытое окно или дверь.

Минимальная рекомендация для холодного климата – обеспечить по крайней мере 1 дюйм непрерывного постоянного проема на каждые 10 футов ширины здания. Для стойла шириной 12 футов непрерывная щель шириной 1 дюйм обеспечит постоянное проем в 144 квадратных дюйма или 1 квадратный фут.Одна функциональная и рекомендованная конструкция, показанная на Рисунке 7, включает от 3 до 4 дюймов постоянного проема у карниза на каждой боковой стенке центрального прохода в стойле (шириной 36 футов). Это немного выше минимальной рекомендации и хорошо работает для обеспечения хорошо вентилируемого помещения в холодную и прохладную погоду, когда другие отверстия в стойле часто остаются закрытыми. Некоторые конюшни имеют большие постоянные проемы, спортивные 13-дюймовые вентиляционные отверстия карниза на 16-дюймовом выступе карниза плюс 6-дюймовый проем на коньке.Эти форточки открыты круглый год.

В других конюшнях проем карниза оборудован откидной панелью, чтобы проем можно было частично закрыть в экстремально холодную погоду (рис. 8). Все лето он открывается на полные 6 дюймов, а зимой сокращается до 2-дюймового паза за счет раскачивания доски размером 1 x 4 над частью отверстия. Не закрывайте более 75 процентов проема карниза и делайте это только в суровую погоду. В стойлах для жеребят в умеренном климате можно установить прорезь длиной 2 на 7 футов на высоте около 20 дюймов над полом, чтобы гарантировать свежий воздух на уровне жеребят.Это хорошее начало для жеребенка.

Рисунок 8. Варианты входных отверстий карниза

Сезонные открытия

Рисунок 9. Конструктивные особенности естественной вентиляции включают высокие и низкие проемы, некоторые из которых открыты круглый год. Большие отверстия обеспечивают движение воздуха в жаркую погоду.

В дополнение к постоянным отверстиям для холодной погоды, еще один набор больших отверстий позволяет прохладному бризу проникать в конюшню в теплую погоду (рис. 9).Конюшни с внутренними центральными проходами имеют большие двери в торцах, которые открываются для этой функции. Когда лошади содержатся в помещении в теплую погоду, позвольте бризу проникать в стойло с окнами или дверями, которые открываются из стойла наружу (Рисунок 10). Обеспечьте проемы, эквивалентные по крайней мере 5-10 процентам площади пола в каждой стойле. Для бокс-стойла размером 12 футов на 12 футов достаточным количеством отверстий будет открытое окно размером 3 x 2 1/2 фута для 5-процентного открытия или 4 x 3 1/2 фута (или верхняя часть голландской двери) для 10 процентов. открытие.

Рисунок 10. Варианты наружных дверей стойла для обеспечения вентиляционных отверстий в теплую погоду

Вентиляционные отверстия конюшни

Рисунок 11. Рекомендуемые проемы коньков и свесов для стойл центрального прохода с стойлами с обеих сторон

Рисунки 11, 12 и 13 содержат рекомендации относительно минимально приемлемых проемов для холодной погоды и вариантов теплой погоды. Для обеспечения хорошего качества воздуха в конюшне в холодную и прохладную погоду желательно наличие больших отверстий на карнизе, за исключением самых холодных дней.Если не предусмотрено достаточное вентиляционное отверстие для конька, увеличьте вдвое размер вентиляционных отверстий для карниза. Конюшни с центральным проходом (Рисунок 11) и с одним проходом (Рисунок 12) легко правильно проветрить.

Рис. 12. Рекомендуемые проемы в коньках и карнизах для однопроходных стойл с стойлами, обращенными к внешнему рабочему проходу.

Рекомендуемые вентиляционные отверстия для двухпроходной конюшни с четырьмя рядами стойл для лошадей по ширине (рис. 13) являются попыткой преодолеть недостатки этой конструкции здания.Центральные кабинки при четырехрядной планировке почти не получают свежего воздуха, так как они не находятся рядом с отверстием для свежего воздуха. Вентиляция в этих центральных стойлах будет особенно затруднена, если стены стойл будут прочными без решеток в верхней части. Благодаря прочным стенам стойл и потолку над центральными стойлами (для хранения) в эти стойла не будет поступать свежий воздух. Эта двухпроходная схема не рекомендуется, если лошади будут находиться внутри больше времени, чем выведено. Ежедневная чистка стойл будет важна для предотвращения накопления аммиака и запахов в центральных стойлах.Особенно важно, чтобы эта конструкция здания содержала открытый интерьер (без потолка и открытых решеток на стенах стойла), чтобы свежий воздух мог свободно перемещаться. Подобный неправильный воздушный поток наблюдается в конюшнях, которые имеют общую боковину с крытыми манежами для верховой езды. Лошади рядом с боковой стенкой арены не будут иметь доступа к свежему воздуху, если с этой стороны конюшни не будут сделаны отверстия.

Рис. 13. Рекомендуемые проемы коньков и карнизов для конюшен с двумя проходами и четырьмя рядами стойл для лошадей по ширине.Центральные кабинки при четырехрядной компоновке почти не получают свежего воздуха, так как они не находятся рядом с отверстием для свежего воздуха.

Избегайте ограничений для воздушного потока

Постоянно открытые проемы боковин карниза должны быть максимально открытыми. В идеале их оставить полностью открытыми. Не используйте покрытие , а покрытие с сеткой от насекомых для жилых окон или металлическими покрытиями. Оба эти покрытия сильно ограничивают желаемый поток воздуха и вскоре забиваются пылью и мякиной, в конечном итоге перекрывая почти весь воздушный поток (Рисунок 14).Здания с металлическими стенками обычно заканчиваются металлической облицовкой и потолком, поэтому сообщите своему строителю, что вам нужен вентиляционный воздухообмен на карнизе, и не используйте металлический потолок. Перфорированный металлический потолок был разработан для вентиляции жилых и коммерческих чердаков, где потребность составляет около одной трети даже минимального воздушного потока для конюшен. В жилом перекрытии есть очень крошечные отверстия, чтобы исключить попадание крупных насекомых, но он забивается грязью и пылью в течение нескольких месяцев, если его установить в конюшне.Кроме того, на чердаках практически нет пыли по сравнению с конюшнями. Чтобы препятствовать проникновению птиц через карниз, можно установить квадраты из проволочной сетки размером примерно от 3/4 до 1 дюйма. Поскольку птицы будут попадать в помещение через большие отверстия, такие как двери и окна, проволочная сетка на карнизе не нужна. Аналогичная логика применима и к входу на муху.

Рис. 14. Открытое пространство и эффективная площадь для вентиляции через вентиляционные отверстия карниза.
Примечание. Некоторые покрытия потолка настолько ограничивают поток воздуха, что требуется значительно увеличенная площадь потолка, чтобы обеспечить 1 квадратный фут входной площади на стойло.Плотные экраны и небольшие отверстия забиваются пылью в течение нескольких месяцев после установки, обеспечивая почти полное отсутствие воздушного потока через отверстие.

Коньковая вентиляция

Коньковая зона проема должна соответствовать площади проема карниза с минимумом 1 квадратный фут проема на каждую лошадь. Та же рекомендация для карниза (обеспечение как минимум 1 дюйма непрерывного щелевого проема на 10 футов ширины здания) применима и к коньковому проему. Если проем конька не предусмотрен, обеспечьте двойной минимальный рекомендуемый проем свеса (обеспечьте 2 дюйма непрерывного проема свеса на 10 футов стабильной ширины, если вентиляция конька не используется).Подобно предостережениям относительно проемов карниза, избегайте использования коньковых вентиляционных устройств в жилых и коммерческих помещениях, которые чрезмерно ограничивают движение воздуха. Сетки от насекомых ограничивают поток воздуха. Помните, что вы вентилируете сарай, а не чердак дома – не только требуется больший воздухообмен, но и стабильная пыль забивает небольшие отверстия в сетке. Коньковые вентиляционные устройства от производителей оборудования для естественной вентиляции, которые специализируются на сельскохозяйственных зданиях, будут обеспечивать относительно неограниченный поток воздуха при умеренной защите от атмосферных осадков.На Рисунке 15 показано несколько имеющихся в продаже узлов вентиляции гребня. Некоторые из них используются для вентиляции конюшен, а другие ограничивают естественный приток воздуха. Несколько коньковых вентиляционных отверстий выполнены из прозрачных или полупрозрачных материалов, позволяющих естественному свету проникать в стойло.

Рис. 15. Примеры изготовленных коньковых вентиляционных отверстий с указанием размеров отверстий и пути прохождения воздуха.
Самая узкая часть пути воздушного потока в точке Z будет влиять на движение воздуха.Агрегаты правого вентиляционного отверстия (15a, b и c) могут использоваться в конюшнях. Некоторые вентиляционные устройства коньков коммерческих / промышленных зданий могут использоваться в конюшнях (15d, e и f), хотя они в умеренной степени препятствуют естественному движению воздуха при вентиляции. Коньковые вентиляционные отверстия в жилых помещениях не рекомендуются (и здесь не показаны), поскольку они не обеспечивают достаточного отверстия для вентиляции конюшни и склонны к конденсации, замораживающей отверстие.

Фактическое отверстие конька измеряется в наиболее ограничивающей части узла вентиляции конька.Производители часто устанавливают горловину там, где нижняя часть конькового вентиляционного отверстия прикрепляется к внутреннему пространству здания, но ключевым измерением движения воздуха является наиболее узкий путь воздушного потока. Это самое узкое ограничение показано в месте “Z” вентиляционных узлов на фиг. 15. Некоторые из этих конструкций (в частности, d и e) предотвращают естественный поток теплого влажного воздуха вверх и из вентиляционного отверстия конька здания, когда нет ветра. Теплый и влажный воздух течет вверх и не имеет склонности двигаться вниз, чтобы выйти из узла вентиляции гребня.Этот воздух, попавший в вентиляционное отверстие конька, не только заблокирует вентиляцию, но и может конденсироваться, что приведет к капанию или замерзанию в холодную погоду. Самый простой и эффективный выход из гребня – незащищенное отверстие в гребне (рис. 16). Фермы или стропила здания защищены от атмосферных осадков, а внутренняя часть конюшни устроена таким образом, чтобы допускать случайное попадание дождя. На рис. 16f показан коньковый проем с выступом, вертикальные доски с каждой стороны проема увеличивают движение воздуха через коньковый проем.

Рисунок 16. Самый простой и эффективный проем гребня – незащищенный проем. Показаны шесть вариантов дизайна.
From Системы естественной вентиляции для животноводческих помещений . MWPS-33. MidWest Plan Service, Эймс, Айова, 1989.

Коньковое вентиляционное отверстие может быть непрерывным отверстием или серией прерывистых вентиляционных узлов, равномерно расположенных вдоль конструкции. Зимой часть вентиляционных отверстий может быть закрыта, чтобы обеспечить только рекомендуемую постоянную площадь открывания, в то время как все вентиляционные отверстия открываются в теплую погоду, когда требуется больший воздухообмен.

Варианты открывания конька

Коньковое отверстие не обязательно должно быть непрерывным, хотя это дает наибольшее преимущество в обеспечении однородного качества воздуха в стойле. Купола – это популярный архитектурный элемент во многих конюшнях, который можно использовать как проем конька (рис. 17). Измерьте открытое пространство в самой ограниченной конструкции купола, которая часто находится у жалюзи. В куполе может быть проем площадью 3 фута в стойло, который предлагает 9 квадратных футов вентиляционного отверстия, но убедитесь, что жалюзи над этим отверстием также имеют эффективную открытую площадь не менее 9 квадратных футов.Жалюзи обычно закрывают 50 процентов защищаемой ими открытой площади. Имейте в виду, что некоторые купола являются чисто декоративными и не пропускают через них стабильный воздух. Для визуального баланса купола со стабильным размером, обеспечьте примерно 1 дюйм ширины купола на каждый фут длины крыши. Большинство куполов имеют квадратную ширину у входа в конюшню и выше ширины. Например, купол площадью 48 дюймов на 80 дюймов будет выглядеть правильно пропорционально на вершине конюшни шириной от 30 до 36 футов и длиной от 40 до 60 футов.

Рис. 17. Купола – это популярная конструктивная особенность конюшен, обеспечивающая вентиляцию коньков, если предусмотрено достаточное количество решетчатых отверстий. Коньковые вентиляционные узлы, предназначенные для вентиляции животноводческих помещений, являются хорошим вариантом для неограниченного воздушного потока.

В конюшнях с потолком дымоходы являются популярной конструкцией для отвода воздуха из конюшни и вывода его на вершину крыши (рис. 18). Вертикальный канал дымохода проходит через крышу или верхний этаж конюшни (чердак или сенокос).Когда дымоходы проходят через чердак или косят, изолируйте стены дымохода R-10, чтобы предотвратить конденсацию, поскольку относительно теплый стабильный воздух проходит через холодные области. Выход из дымохода должен выступать как минимум на 1 фут выше пика здания (т.е. стабильный воздух не выходит на чердак или в стрижку).

Рис. 18. Дымоходы используются в качестве высоких проемов в конюшнях с потолками

Рис. 19. Конструкция мониторной крыши предлагает высокие проемы через вентиляционный люк и / или окна, которые открываются около пика крыши.

Конденсация и изоляция
Конденсация возникает, когда влага выделяется из воздуха, когда он охлаждается при контакте с холодной поверхностью. Изоляция используется для удержания потенциально холодных поверхностей близкой к температуре внутри здания, уменьшая конденсацию. В неотапливаемых коровниках требуется изоляция из R-5 на крыше, чтобы предотвратить образование конденсата на стальной крыше, даже в хорошо вентилируемых стабильных условиях. Конденсат не только приводит к раздражающему капанию, но и сокращает срок службы металлических и деревянных кровельных материалов.Кровля из дранки над фанерной конструкцией обеспечивает уровень изоляции, близкий к R-2. Полистирол толщиной 1 дюйм обеспечивает изоляцию R-5 и устойчив к влагопоглощению. Полистирол также обладает хорошими пароизоляционными свойствами, хотя каждый стык жестких плит необходимо герметизировать от движения влаги.

Размеры купола и отверстия дымохода такие же, как и для непрерывного конькового отверстия (не менее 1 квадратного фута отверстия на каждую лошадь) с дополнительными требованиями к дымоходу для обеспечения надлежащего воздушного потока не менее 2 x 2 фута для одноэтажных зданий и 4 х 4 фута для двухэтажных домов.На длинном конюшне лучше предусмотреть более одного купола или дымохода примерно с 50-футовыми интервалами. Избегайте экранирования куполов или дымоходных отверстий на предмет чего-либо меньшего, чем попадание птиц (проволочная сетка с квадратным сечением примерно 1 дюйм). Крыша монитора (рис. 19) имеет высокие проемы у окон, которые открываются около вершины. Вдоль потолка у карниза секции монитора также может быть предусмотрена вентиляция. Свет из окон вдоль крыши монитора – еще одно преимущество этой конструкции крыши.

Дышащая стена

Дополнительный способ обеспечить обмен свежего воздуха в стойле – это концепция воздухопроницаемой стены.При обшивке сарая между досками есть много маленьких трещин, которые позволяют воздуху немного перемещаться в каждом стыке (рис. 20). Это называется воздухопроницаемой стеной. Доски, добавленные к доскам, уменьшат этот эффект, так же как и сайдинг с шипами и пазами. Современная конструкция с большими панелями размером 4 на 8 футов (и больше) устранила воздухопроницаемую стену за счет устранения трещин (конструкция больших панелей требует карниза и конькового отверстия для замены отверстий для трещин). Если посмотреть на старый сарай, то большая часть его неформальной вентиляции была обеспечена воздухопроницаемой стеной, образованной сайдингом сарая.Воздух, поступающий в трещины, равномерно распределяется по всей конструкции и, будучи такой крошечной воздушной струей, быстро рассеивается, не создавая сквозняков.

Рис. 20. Внутри конюшни виден поток газа воздухопроницаемой обшивки стены в конце прохода конюшни. У этой конюшни есть и другие хорошие особенности вентиляции, включая вентиляционные отверстия на карнизе и коньке, окно, которое открывается для каждого стойла, открытые решетки на перегородках стойла и отсутствие препятствий для воздушного потока над головой.

Комфортные и равномерные условия свежего воздуха могут поддерживаться в конюшне даже в ветреную погоду.Некоторые конюшни до сих пор построены с использованием этой продуманной концепции воздухопроницаемых стен. Вертикальные доски сарая расположены на расстоянии от 1/4 до 1 дюйма друг от друга в соответствии с надлежащей практикой строительства. В качестве сайдинга можно прикрепить грубо обрезанный зеленый пиломатериал. После высыхания зазоры обеспечат диффузную вентиляцию. Со стороны стабильного внешнего вида воздухопроницаемый стеновой сайдинг выглядит прочным и хорошо сконструированным. Изнутри конюшни видно, что солнечный свет проникает между досками, указывая на то, что воздух может проникнуть внутрь.

Три конструктивных элемента для улучшения вентиляции стойла для лошадей

Помните, что вентиляция предназначена для подачи свежего воздуха к лошади.Подача свежего воздуха в стойло – первый важный шаг к хорошей вентиляции; Затем этот воздух распределяется между обитателями стойла. Распределение воздуха внутри конюшни улучшается за счет открытого и просторного интерьера. Конюшня препятствует поступлению воздуха туда, где находится лошадь, но прочная стойла необходима для безопасного удержания лошади.

Открытые перегородки стойла

Движение вентиляционного воздуха значительно улучшено за счет создания отверстий для входа и выхода воздуха из стойла (Рисунок 21).Настоятельно рекомендуется использовать открытые решетки на верхней части передних и боковых перегородок стойла, а не сплошные перегородки стойла. Открытые перегородки не ограничиваются очевидным улучшением вентиляции. Открытые перегородки позволяют лошадям видеть друг друга для общения, что немаловажно для этого социального животного. Открытые перегородки улучшают управление, позволяя смотрителю видеть лошадей из любой точки конюшни. Лошади менее склонны к скуке и вырабатывают вредные привычки в конюшне с открытыми перегородками, поскольку они могут видеть других лошадей и деятельность конюшни.Лошадь в стойле с ограниченной видимостью товарищей по конюшне и деятельности находится в виртуальном одиночном заключении.

Рис. 21. Особенности, улучшающие движение воздуха в стойло и из стойла, включают газ между перегородками, открытую решетку на верхних частях перегородок стойла.
Адаптировано из Справочник по содержанию и оборудованию для лошадей , MSPS-15. MidWest Service, Эймс, Айова. 1971.

По общему признанию, некоторые лошади представляют опасность для своих соседей. Причина установки прочных боковых перегородок – уменьшить ссоры между лошадьми в соседних стойлах.Один из вариантов – обеспечить открытую решетку по всему конюшне, но накрыть ее перегородку панелью (например, фанерой или разнесенными досками для большего движения воздуха) для лошадей, не находящихся поблизости.

При сплошных боковых стенках передняя стенка стойла становится более важной для вентиляции стойла. Обеспечьте отверстия для движения воздуха в стойло с зазорами в 1 дюйм между досками в твердой нижней части стены стойла и / или дверь стойла из проволочной сетки во всю длину. Сетчатая дверь стойла особенно эффективна для обеспечения движения воздуха внутрь стойла.

Улучшение вентиляции конюшни
Беспрепятственный воздушный поток и качество воздуха улучшаются за счет:

1. Открытые решетки на верхней и боковой перегородках стойла
2. Отсутствие потолка, внутренняя часть открыта до пика крыши Компромисс: высокий потолок на высоте не менее 12 футов
3. Нет верхнего хранилища для подстилки для сена

Компромисс: нет хранилища над стойлами для лошадей

Для изоляционных стойл и специализированных зданий, таких как ветеринарные кабинеты и некоторые птичники с интенсивным движением, могут быть желательны прочные моющиеся перегородки между стойлами.Массивные стены ограничивают распределение воздуха внутри помещения. Обеспечьте доступ свежего воздуха в каждую стойло и путь для воздушного потока для удаления застоявшегося воздуха. Система механической вентиляции с вентилятором и воздуховодами может использоваться для управления воздухообменом и ограничения смешивания воздуха с остальной стабильной средой. В большинстве случаев должно быть достаточно принципа естественной вентиляции с использованием отверстий для свежего воздуха для каждого стойла и конькового отверстия.

Без потолка

Когда внутри нет потолка и он открыт до пика крыши (и проема конька), может происходить больший обмен и распределение воздуха.Если в стойле необходимо использовать потолок, поместите его на высоте не менее 12 футов над полом, чтобы обеспечить циркуляцию воздуха (Рисунок 22). Конюшни с потолками и особенно с низкими потолками кажутся более тесными и темными, чем открытое, просторное строение.

Рис. 22. Избегайте устойчивой конструкции с низкими потолками, которые препятствуют потоку воздуха в стойле.

Нет верхнего хранилища сена / подстилки

Чтобы улучшить качество воздуха и его распределение, не размещайте в стойле верхние хранилища сена и подстилки.Если сено и подстилка необходимо хранить над головой, соорудите хранилище над рабочим проходом так, чтобы стойло для лошадей не имело потолка для лучшей циркуляции воздуха (Рисунок 23). Оставьте зазор не менее 3 футов между высотой предметов, хранящихся над головой, и линией крыши, чтобы обеспечить проход воздуха к проему конька. Отверстия в гребнях над подвесным хранилищем сена не должны допускать попадания осадков или конденсата на корм.

Рис. 23. Не храните сено и подстилку над головой, чтобы увеличить движение воздуха в стойле и минимизировать опасность пыли и возгорания.В качестве компромисса обеспечьте хранение над проходом, чтобы обеспечить максимальный приток воздуха к стойлам для лошадей.

Наиболее часто упоминаемая причина отказа от складирования сена на потолке – это уменьшение количества пыли и аллергенов в хлеву. Менеджеры переоборудованных конюшен, где сено и подстилка теперь хранятся в отдельном здании, свидетельствуют об уменьшении раздражения пылью. Пыль, солома и плесень сыплются на заглохших лошадей с верхнего склада сена.

Когда верхнее хранилище сена полностью отделено от зоны для лошадей с полным потолком, образование пыли и плесени у лошадей сводится к минимуму, за исключением случаев, когда тюки сена сбрасываются.На сеновале могут скапливаться пыль и плесень, особенно если люки кормушек для сена остаются закрытыми, за исключением тех случаев, когда они используются. Напомним, что полные потолки должны быть относительно высокими, чтобы обеспечить естественную вентиляцию стойл для лошадей.

Хранимое сено может вызвать самовозгорание при неправильной обработке. К сожалению, опасность возгорания из-за хранимого сена и подстилки часто не учитывается. Пожарная служба редко может спасти структуру хранения сена / подстилки после возгорания.Если в вашем хлеву есть хранилище сена, осознайте риск. Кормовые костры очень горячие и горят очень быстро. Пожарные работают, чтобы локализовать пожар, но у них мало шансов потушить его, чтобы спасти структуру.

Почему недостаточная вентиляция?

Два основных фактора приводят к недостаточной вентиляции в современном стабильном строительстве. Во-первых, некоторые конструкторы конюшен не знают, какой объем воздухообмена необходим в стойле для лошадей. Во-вторых, владельцам лошадей, как правило, удобнее всего копировать методы строительства жилых домов.Вера в то, что домашние помещения обеспечивают более благоприятные условия для лошадей, верна только в том случае, если хорошо спроектированная система вентиляции является неотъемлемой частью конюшни.

Строители и проектировщики конюшен имеют очень ограниченную информацию, на которую можно ссылаться при правильном проектировании систем вентиляции конюшен. Многие из этих архитекторов и строителей работают в основном в сфере жилищного и коммерческого строительства, где влажность, запах и запыленность намного ниже, чем в конюшнях.Даже если принять во внимание различия в окружающей среде, система вентиляции может выйти из строя из-за непонимания того, как подавать свежий воздух в стойло каждой лошади. Меньшее количество строителей специализируется на сельскохозяйственном строительстве (например, на лошадях и другом животноводстве) и защите окружающей среды в этих сооружениях. Лучше найти опытного строителя, который разбирается в конструкции конюшни и особенностях вентиляции, но, должным образом обеспеченный конструктивными идеями, неопытные строители могут заняться постройкой конюшни.Из-за низкой плотности содержания животных в стойлах для лошадей (около 4 фунтов лошади на квадратный фут) по сравнению с другими коммерческими животноводческими предприятиями (например, с отдельно стоящей молочной фермы из расчета 13 фунтов коровы на квадратный фут) и с лошадьми, которые часто находятся за пределами большой площади. Днем стабильная система вентиляции может немного прощать несовершенный дизайн.

Доброжелательные владельцы лошадей – вторая часть проблемы вентиляции. Большинство лошадей содержится в пригороде, и лишь немногие владельцы лошадей знакомы с характеристиками вентиляции и ее преимуществами.Поскольку большинство лошадей содержатся в рекреационных целях, последствия плохой вентиляции часто проявляются в виде хронических, но легких респираторных заболеваний по сравнению с быстро измеряемым падением продуктивности, наблюдаемым у другого домашнего скота (снижение производства молока или мяса).

Конструкции конюшен часто имеют ярко выраженный жилой стиль и могут не подходить для здоровья лошади. Герметичные здания – для людей. Лошадям нужна более открытая среда, и они более здоровы, если большую часть времени находятся на улице.Хорошие строители сельского хозяйства сожалеют о том, что по просьбе клиента, который хочет, чтобы здание было полностью закрыто, чтобы его обогреть теплом тела лошади, он пошел на компромисс с надлежащей вентиляцией. Другие строители оказываются в ловушке между обеспечением надлежащих вентиляционных отверстий и гневом владельца здания, когда налетает немного снега или дождя. Лучше позволить небольшому количеству осадков попасть в конюшню в течение нескольких минут в году, чем в целом сезон в сарае слишком душно. Решением проблемы недостаточной вентиляции является знание надлежащих характеристик вентиляции и некоторый опыт работы в хорошо вентилируемых помещениях, чтобы понять преимущества.

Измерение скорости вентиляции

Измерение скорости вентиляции здания довольно просто, но на практике практически невозможно точно оценить ее для естественно вентилируемых конструкций, таких как конюшни. При соблюдении указаний по размеру проемов, представленных в этом бюллетене, в стойле будет естественная и соответствующая вентиляция. Самая сложная погода для конструкций с естественной вентиляцией – жаркие, но безветренные дни. К счастью для лошадей, в конюшне, которая оборудована множеством вентиляционных отверстий в теплую погоду, аккумулируется относительно мало тепла.Проем конька позволит самому горячему воздуху выходить из верхней части здания.

Грубую оценку интенсивности вентиляции можно сделать, измерив скорость воздуха, входящего (или покидающего) стойло через вентиляционные отверстия, и умножив ее на размер отверстия. Скорость воздуха измеряется анемометром (рис. 24) в футах в минуту и ​​умножается на площадь отверстия в квадратных футах, чтобы получить скорость вентиляции в кубических футах в минуту (куб. Чтобы рассчитать воздухообмен в час, разделите интенсивность вентиляции на объем воздуха в здании.Стабильный объем – это площадь пола, умноженная на среднюю высоту крыши (или потолка).

Рис. 24. Пластинчатый анемометр измеряет скорость воздуха.
Приблизительную оценку скорости вентиляции можно сделать, умножив скорость приточного воздуха на площадь вентиляционного отверстия. Этот прибор также измеряет относительную влажность и температуру, поэтому его также можно использовать для мониторинга условий в конюшне и стойлах для лошадей.
Источник инструмента предоставлен в дополнительных ресурсах.

Измерьте скорость входящего вентиляционного воздуха в нескольких отверстиях и в нескольких местах на больших отверстиях, затем усредните скорости и умножьте на открытую площадь воздушного потока.При колебаниях ветра, перемещающих воздух в стойло и из него, скорость (и, возможно, направление) воздуха в каждом вентиляционном отверстии будет часто меняться по мере проведения измерений. Такое изменение условий является основной трудностью при точной оценке естественной вентиляции.

Резюме

Хорошо вентилируемые конюшни необходимы для здоровья лошади и являются признаком хорошего управления. Современные методы строительства и «жилые» влияния привели к недостаточной вентиляции во многих новых конюшнях.Существует необходимость демистифицировать вентиляцию; цель – просто поднять лошадь на свежий воздух. Вентиляция в основном вызывается силами ветра, поэтому хорошая вентиляция достигается за счет того, что ветер доставляет свежий воздух в здание, в то же время вытягивая застоявшийся воздух. Постоянное отверстие вдоль обоих карнизов, через которое воздух поступает в стойло, обеспечит свежим воздухом каждую лошадь. Отверстия гребня важны для выхода затхлого, теплого, влажного воздуха.

Хорошая вентиляция идеально вписывается в первоначальный план конюшни:

• Постоянные отверстия на карнизе и коньке для отвода влаги зимой и отвода тепла летом.Дышащие стены обеспечивают диффузный доступ воздуха по периметру конюшни.
• Окна и / или двери, которые открываются в кабинки для теплого ветерка.
• Обеспечьте циркуляцию воздуха в салоне и улучшите качество воздуха за счет открытых перегородок и отсутствия хранения сена наверху.

Благодарности

Три рецензента предложили подробные и полезные рекомендации по улучшению содержания и ясности этой публикации. Выражаем благодарность:

• Нэнси Дил, бывшему доценту кафедры коневодства,
• Роберту Грейвсу, профессору сельскохозяйственной инженерии, и
• Дженнифер Смит Заячковски, старшему технологу-исследователю в области сельскохозяйственной и биологической инженерии

Дополнительные ресурсы

Информационный бюллетень

Вентиляция конюшни , 96-031.1997. Гарри Хаффман. Министерство сельского хозяйства, продовольствия и сельских районов, Онтарио, Канада.

Источники для приборов, контролирующих скорость, влажность и температуру воздуха.

Изделие, показанное на рис. 24, называется «измеритель ветра» Kestrel и производится компанией Nielsen-Kellerman.

Среди поставщиков:

Nielsen-Kellerman
104 West 15th Street
Chester, PA 19013
610-447-1555

Tek Supply (Farm Tek)
1440 Field of Dreams Way
Field of Dreams Way 52040
1-800 FARMTEC (800-327-6835)
факс: 800-457-8887

Gempler’s
100 Countryside Dr.
P.O. Box 270
Belleville, WI 53508
800-382-8473

Справочник

Хорошая вентиляция и информация о здоровье органов дыхания в главах «Содержание лошади» (DSB Sainsbury) и «Стабильная среда в отношении борьбы с респираторными заболеваниями» (А.Ф. Кларк). Конное хозяйство. 1987. Джон Хикман, редактор. Академическая пресса. Лондон. Примерно 100 долларов.

Подготовила Эйлин Фабиан Уиллер, доцент кафедры сельскохозяйственной и биологической инженерии.

Почему дома новостройки должны проверяться частными инспекторами

Я собрал фотографии дефектов новой конструкции за последние шесть лет в этот гигантский пост в блоге. Если вы ищете новый дом и не уверены, стоит ли его осматривать, просмотрите эти фотографии. Если вы агент по недвижимости, который не верит в стоимость осмотра нового дома, просмотрите эти фотографии. Если это вас не убедит, ничто не убедит.Все это было сделано во время предварительных осмотров гипсокартона, осмотра нового строительства или осмотра годичной гарантии. Если у вас есть новый дом, и вы не осматривали его перед покупкой, подумайте о том, чтобы проверить его до истечения срока годовой гарантии.

Строители должны приветствовать возможность проверки своих домов частными жилищными инспекторами; это шанс исправить ошибки строительства до того, как они станут серьезными проблемами. Неважно, насколько тщательный муниципальный инспектор; ошибки по-прежнему упускаются.

Это не означает избиения строителей, муниципальных инспекторов или каких-либо торговцев. Это просто означает, что покупатели нового жилья знают, что «новый» не означает «идеальный».

Нажмите на любое изображение ниже, чтобы увидеть его в большом размере.

Водное хозяйство

Обычная конструкция новых домов – это концентрация дождевой воды с нескольких поверхностей крыши на небольшой площади, что значительно увеличивает вероятность возникновения проблем с водой в фундаменте и подвале.Я пометил изображения недавних инспекций при строительстве новых зданий, чтобы выделить места скопления воды.

На последнем изображении, показанном выше, вся вода с верхних поверхностей крыши стекает на нижнюю крышу, а оттуда стекает в угол террасы прямо у двери внутреннего дворика. Моя компания проводит много инвазивных испытаний на влажность в дополнение к домашним осмотрам, и, без сомнения, одна из худших областей утечки воды находится в конце палубных регистров.Я могу почти гарантировать, что вода просочится в это здание до конца года. Не только это, но это еще и рецепт проникновения воды в подвал. Что еще хуже, земля не располагалась должным образом вдали от здания, и земля находилась слишком близко к сайдингу из каменного шпона.

Как я упоминал в своем сообщении в блоге об ошибках при установке сайдинга из каменного шпона, между нижней частью сайдинга из каменного шпона и землей должен быть зазор 4 дюйма.Как вообще все это исправить? Как сказал бы Джордж, это «целая чаша зла». На данный момент мало что можно сделать с линиями крыши, но добавление желобов творит чудеса в этой ситуации.

Я сказал покупателю добавить водосточные желоба независимо от того, должен он платить за них из своего кармана или нет. Ассоциация не разрешила водосточные желоба из эстетических соображений, и менее чем через месяц после того, как я осмотрел это здание, в четырех единицах этой ассоциации произошло проникновение воды в подвал.Вскоре после этого ассоциация установила водостоки.

Установка водостоков, вероятно, поможет во всех описанных выше ситуациях, но водосточные желоба следует спланировать заранее. Если у вас есть дом, подумайте о внешнем управлении водными ресурсами. Сделайте шаг назад и подумайте, куда уйдет вся вода. Если водостоки собираются установить (а они должны быть почти всегда), убедитесь, что водосточные трубы имеют хорошее место для слива. Это означает, что не на дорожку и не над дорожкой.Иногда это связано с прокладкой подземного водостока. Это дешево и легко сделать до заливки передних проходов. Не так уж и много потом.

Произошла большая ошибка, на этот раз в огромном особняке в красивом пригороде Миннеаполиса, где дома постоянно сносят и перестраивают. Патио из штампованного бетона было наклонено к дому, а это недопустимо.

Я беру с собой свернутый в спираль садовый шланг специально для таких вещей.Уровень также можно использовать, чтобы показать, что внутренний дворик имеет неправильный уклон, но я думаю, что тест с водой более точен. В этом конкретном случае, чтобы быть справедливым по отношению к муниципальному инспектору (также известному как должностное лицо кодекса / городской инспектор / инспектор разрешений / инспектор строительства) для этого дома, патио с неправильным уклоном было , а не пропущено. Как выяснилось, муниципальный инспектор уже сообщил об этом, и в тот же день строитель вызвала бригаду к дому и вырвала весь штампованный бетон, пока я проводил осмотр.

Колоды

Самый распространенный дефект палубы, который я обнаруживал на новых палубах, – это неправильные гвозди, используемые на подвесах балок. Гвоздь, который я держу на фотографии ниже, даже наполовину меньше, чем должен быть.

Проблема с этими гвоздями в том, что они даже не проникают в бухгалтерскую доску. На фото ниже видно, что кончики ногтей ни во что не входят.

Вот еще один вид, показывающий, что есть и что должно быть.

За последние пять лет я все реже обнаруживал этот дефект. Слухи разошлись, и муниципальные инспекторы выявляют этот дефект. Тем не менее, есть и другие способы неправильно установить балочную подвеску. Вот несколько дефектов этого года:

Подвесы для балок, показанные ниже, не подходят для работы и не удерживают то, что должны.

На фотографиях ниже о балочных вешалках забыли или не заметили.

И здесь у нас есть недостающая металлическая вешалка в тройном размере 2х10, которая поддерживала лестницу.

Лестницы часто устанавливаются неправильно. На фото ниже стрингеры были обрезаны неправильно, а затем кто-то поцарапал куски террасной доски, чтобы попытаться восполнить разницу.

На лестнице внизу каждый стрингер был прикреплен двумя гвоздями 1-1 / 2 дюйма, вставленными в угловой кронштейн. Не годится.

На фото ниже эти длинные металлические ремни не подходят для приседаний.

На следующих двух фотографиях лестница настила прикреплена к обшивке сайдинга винтами . Кроме того, между стояками не должно быть отверстий, через которые могла бы пройти 4-дюймовая сфера.

На изображенной ниже палубе стрингеры лестницы были прикреплены неправильно. Как правило, если вы видите, что застежка входит в торец древесины, это, вероятно, неверно. Схема крепежных элементов для стрингеров LSC также представлена ​​на фото ниже. Нажмите на фото, чтобы увеличить его.

Поручень, показанный ниже, находился слишком близко к ограждению.Должно быть хотя бы 1-1 / 2 дюйма пространства. Я не имею привычки измерять это расстояние, но когда я хватаюсь за поручень, а моя рука едва умещается, я понимаю, что это неправильно. Это не так. большое дело, и это не серьезное исправление, но дело в том, что это супер-простое строительство лестницы-101 сделано неправильно в новом доме.

Когда гвозди забиваются в доски настила, вода будет скапливаться в каждом из этих отверстий для гвоздей и приведет к преждевременному износу настила.

Будет ли кто-нибудь принимать такие пиломатериалы на совершенно новую палубу?

Когда падение с палубы превышает 30 дюймов, на открытой стороне требуется охранник. Национальные строительные нормы и правила требуют, чтобы падение измерялось на расстоянии 3 футов от палубы, но здесь, в Миннесоте, в строительные нормы внесены поправки, чтобы убрать это требование (раздел R312.1.1), с которым я лично не согласен.Это означает, что новую колоду, изображенную ниже, с перепадом высоты 31 дюйм, измеренной прямо вниз, возможно, можно было бы привести в соответствие с нормами, сбросив немного мульчи прямо под открытой стороной настила. Будет ли это действительно более безопасным? Конечно, нет. Если кто-то упадет, это будет намного больше, чем 30-дюймовое падение, потому что земля уходит под уклон. Здравый смысл подсказывает, что на открытой стороне этой колоды должна быть установлена ​​защита, независимо от того, требует это код или нет.

Еще один предмет из колоды.Это не такая уж большая проблема, но это был единственный раз, когда я когда-либо видел что-то подобное в исполнении. Строитель оставил по тоненькому кусочку каждой стойки 6х6 и прикрутил к ней балку.

Металлический кронштейн был бы более подходящим.

Диаграмма выше взята из Руководства по строительству деревянных настилов для жилых домов, и это просто фантастика. Если вы собираете колоды, проверяете их, планируете собрать колоду или просто хотите получить полезную информацию о том, как правильно собрать колоду, загрузите это бесплатное руководство от American Wood Council.

Сайдинг

Недавно я написал целую запись в блоге о дефектах установки LP Smartside, и я не буду повторять ее здесь. Все эти дефекты монтажа возникли в новых домах. Вот подборка изображений из этого поста:

То же самое и с сайдингом из каменного шпона. Вот подборка дефектов установки из новых установок, в основном из предыдущего сообщения в блоге, которое я писал о дефектах установки сайдинга из каменного шпона:

Я написал сообщение в блоге о дефектах установки сайдинга Джеймса Харди более шести лет назад, но мало что из этого сообщения уже применимо.Похоже, установщики сегодня работают намного лучше, чем тогда. Тем не менее, сегодня с сайдингом из фиброцемента все еще происходит множество ошибок при установке. Марк Парли, гуру сайдинга из Айовы, недавно опубликовал статью в Journal of Light Construction, в которой подробно описаны многочисленные проблемы с установкой, возникающие с фиброцементным сайдингом сегодня: http://www.jlconline.com/how-to/exteriors/common-siding -failures_o

Крыши

Крыши новостроек не защищены от дефектов монтажа.Наиболее частая проблема, с которой мы сталкиваемся при установке новой кровли, – это неправильная установка гвоздей. Когда гвозди забиты под углом или расположены слишком высоко на черепице, это неправильная установка. На фотографиях ниже показаны забитые гвозди в новостройках. У меня их десятки, может быть, сотни, но все они довольно однообразные.

Когда я нахожу крышу с забитыми гвоздями, я рекомендую заменить кровельное покрытие или получить письмо от производителя кровли, в котором говорится, что эти монтажные дефекты не аннулируют гарантию.Я никогда раньше не видел этого письма от производителя, но видел полные отрывки и замены. На фото ниже показана новая черепица, поставленная поверх существующей крыши, которой было всего неделю или две. Покупатель дома прислал мне эту фотографию, чтобы показать, что строитель исправил неисправную установку.

Хотя чрезмерно забитые гвозди являются довольно частым дефектом на новых крышах, недозавитые гвозди также могут быть проблемой. Это предотвращает правильное уплотнение черепицы.В доме, показанном ниже, их было много.

Исправить это не так важно, как чрезмерно забитые гвозди, потому что гвозди можно просто забить, пока они не пробили черепицу. После того, как гвозди, не забитые ниже, пробили черепицу выше, необходимо заменить поврежденную черепицу.

Короткие гвозди на новой крыше – не частый дефект, но я их нашел.На фото ниже коньковая черепица крепилась гвоздями 1-1 / 4 ″, которые почти не касались кровельной обшивки. Я мог бы вытащить их руками.

Я нашел много новых крыш со сдутой / неплотной черепицей.

Вы не поверите, но незакрепленный язычок внизу был снят с крыши, установленной на новостройке в 2015 году.Что мне кажется странным, так это то, что строители до сих пор используют черепицу с тремя выступами 😉

Вот козырёк крыши, который наверняка протечёт. Вода из шва справа сливается под шов слева.

Почему муниципальные инспекторы не выявили эти дефекты? Большинство муниципальных инспекторов не ходят по крышам. Вот дефект кровли, который мы заподозрили еще до того, как пошли на чердак. Кровельщик пропустил одно из отверстий в крыше.Как видно по обшивке дома, это был дефект, который мы обнаружили во время предварительной проверки гипсокартона.

Вот как это выглядело изнутри чердака. Не ступай сюда.

А вот и наоборот. В этом новом доме не было установлено ни одного вентиляционного отверстия на крыше. Не один.

Это подводит нас к чердакам.

Чердаки

Фотография ниже сделана из того же дома, что и выше.В этом новом доме не было ни одного вентиляционного отверстия на крыше.

Я вообще считаю, что вентиляционные отверстия на крыше завышены, но это не значит, что их следует пропускать. В этом же доме на всей мансарде были потёки утеплителя.

Следы капель возникли в результате конденсации / наледи на чердаке. Вентиляционные отверстия в крыше помогли бы скрыть эту проблему, которая частично была вызвана отключением нескольких каналов вентилятора для ванны на чердаке.

Утечка воздуха на чердаке между жилым помещением и чердаком – еще одна серьезная причина конденсации / замерзания на чердаке. Вот пример того, как выглядит утечка воздуха на чердаке до того, как все будет покрыто изоляцией. Пространство между пластинами верхней стенки было открытым. Это типичные вещи, которые мы обнаруживаем во время осмотра перед гипсокартоном, если можем провести осмотр до того, как чердак будет изолирован.

Вот утечка воздуха, покрытая изоляцией:

Мы обнаружили это с помощью инфракрасной камеры.Инфракрасный осмотр – это дополнительная услуга к нашему стандартному домашнему осмотру. Они упрощают поиск утечек воздуха на чердаке. Вот инфракрасное изображение отсоединенного / отсутствующего канала вентилятора ванны под изоляцией на чердаке в прохладный день. Не было никаких видимых признаков этого дефекта, но быстрое сканирование с помощью инфракрасной камеры сделало его совершенно очевидным.

Вот мороз и черные пятна внизу на чердаке новостройки. Это было результатом утечки воздуха.

Когда информационные трубки заканчиваются на чердаке, концы необходимо закрыть, чтобы предотвратить попадание кондиционированного воздуха на чердак, как дымоход.

Мы обнаружили много сломанных ферм * на новых чердаках.

* Джон Боулдин, Ph.Д. говорит, что если она сломана, ее уже нельзя называть фермой. Это строительный элемент, ранее известный как ферма. Я попробую придумать символ, по которому они смогут пройти.

Вот дом, где строитель согласился установить радоновый вентилятор, но поставил вентилятор на бок. Вентиляторы радона следует устанавливать вертикально, чтобы предотвратить скопление воды, которое может привести к преждевременному сгоранию двигателя.

Без сомнения, самая частая проблема, которую я обнаруживаю при проверке нового строительства, – это недостаточная изоляция чердака.Я уже давно об этом говорю, и до сих пор нахожу этот дефект во многих новых домах. Это обычная проблема, потому что в не существует такого понятия, как «проверка изоляции чердака» для домов нового строительства. См. Мое сообщение в блоге, посвященное проверкам чердаков в новостройках: Кто проверял ваш чердак?

Стекловолоконные биты

плохо справляются с изоляцией чердаков, потому что их невозможно установить должным образом. Они оставляют зазоры повсюду.В середине фотографии ниже изоляция была сжата до толщины 3-1 / 2 дюйма, что совершенно неадекватно. В новых домах не часто можно найти войлок из стекловолокна, но такое случается.

Вот нестандартный дом, на чердаке которого были случайно установлены стеклопластиковые войлоки, надеюсь, кем-то, кто не устанавливал изоляцию, чтобы заработать себе на жизнь.

Прокладка воздуховодов на чердаке без кондиционирования, как правило, тоже плохая практика: http: // buildingscience.ru / documents / insights / bsi-074-duct-dynasty

Ради забавы, вот чердак, который я наткнулся на оценку TISH в пустующем городском доме, построенном в 2005 году. Здесь было два чердака; над чердаком №1 было много снега. Над чердаком №2 … снега нет. Кто-то совсем забыл утеплить чердак №2. Я слышал об этом раньше, но это был единственный дом, который я так осматривал. Другими словами, это не общий дефект, но, безусловно, вопиющий.

Если вы покупаете дом новой постройки, а панель доступа на чердак «запечатана», настаивайте на ее открытии.Подробнее на эту тему здесь: Открытие «герметичных» панелей доступа на чердак – не проблема.

Сантехника

Могут протечь даже новые вещи. Мы тестируем облицованные плиткой души с помощью плотины. Когда кафельный душ протекает, это большое дело. На этом фото наша душевая плотина сидит в душе.

Мы используем инфракрасные камеры для проверки потолков под душевыми на предмет утечек, и обычно мы можем определить утечки еще до того, как вода станет видимой, но не всегда.На следующем фото видно, как вода просочилась через поддон в гараж.

При сканировании потолка на предмет утечки в душе с помощью ИК-камеры я однажды обнаружил протекающий запорный клапан для раковины в ванной. Это была очень медленная утечка, но строитель был очень благодарен за то, что мы ее обнаружили. Это было бы огромной проблемой, если бы нужно было ремонтировать потолок, но мы поймали это до того, как там пришлось провести какой-либо ремонт.

Вот дом, где новая посудомоечная машина протекла как сумасшедшая.

Вот утечка из перелива ванны.

Негерметичная душевая дверь.

И протекающая ванна. Из этой ванны на самом деле протекла кучка воды через дом до моего осмотра, и когда я приехал, ее ремонтировали.

Строитель не знал, что вода проходила через потолок первого этажа, через внешнюю стену и спускалась в подвал.Инфракрасное сканирование и последующий тест с влагомером подтвердили, что вода была во всех этих местах. Строителю предстояло просохнуть гораздо больше, чем предполагалось вначале.

Когда в новом доме устанавливают дренажные, сливные и вентиляционные трубы, все испытывается под давлением. Для этого закрывают вентиляционные отверстия. По окончании опрессовки крышки необходимо снять.Об этом часто забывают.

Сантехнические отверстия и стоки необходимо располагать таким образом, чтобы вода стекала. Я добавил синий цвет на фото ниже, чтобы показать, где в конечном итоге будет сидеть вода. Это вентиляционное отверстие было разбито неправильно.

При установке незамерзающих кранов их необходимо наклонить вниз, чтобы вода могла стекать. Мы обследовали много новых домов, в которых краны были расположены вверх.Подробнее по этой теме здесь: Смесители без замораживания

Сливы для посудомоечных машин должны быть прикреплены петлей к нижней стороне столешницы. Во многих новых домах это делается неправильно.

Мы нашли бесчисленное количество панелей для доступа к сливу ванны, которые либо давали доступ к твердой стене, либо к отверстию для доступа, которое было до смешного меньше. В этом нет ничего страшного, так как эти отверстия можно легко увеличить без использования инструментов, но это всегда хорошо, чтобы посмеяться.

Каждые потребности газа прибор иметь соединение, или какой-либо способ отсоединения газового трубопровода после того, как запорный клапан. Здесь этого не произошло.

HVAC

Не могу поверить, сколько у меня фотографий HVAC. Напоминаю: все это из новых домов.

Два приведенных ниже конденсатора должны быть установлены на расстоянии не менее 24 дюймов друг от друга в соответствии с инструкциями производителя по установке.

Конденсаторы всегда должны устанавливаться на уровне. Когда они так опрокидываются, трубопроводы хладагента могут быть перегружены.

Когда конденсатор установлен на настенном кронштейне, он не опрокинется. Это хорошая практика … но в идеале его следует устанавливать на высоте, удобной для обслуживания. В отличие от этого.

Точно так же, как водостоки и вентиляционные отверстия, высокоэффективные вентиляционные отверстия топки должны иметь правильный наклон, чтобы не было провалов, которые могут позволить конденсату скапливаться и закрывать вентиляционное отверстие.Я пометил фотографии ниже, чтобы показать, где этого не произошло.

Это была страшная находка. Это было отключенное вентиляционное отверстие для водонагревателя. Кто-то забыл приклеить этот стык.

Всасывающая труба на высокоэффективной печи должна быть установлена ​​ по крайней мере на 12 дюймов над уровнем земли, чтобы предотвратить засорение снегом. Здесь этого не произошло.

Я стараюсь проверять, что есть что снаружи, потому что иногда они переключаются.

Много утечек воздуха в воздуховодах.

Вот утечка в трубопроводе конденсата. Конденсат дымовых газов очень агрессивен, поэтому металлический корпус печи быстро ржавеет.

Еще одна утечка конденсата, на этот раз из кондиционера.

И еще один. Это было рядом со сливом в полу.

Никогда не должно быть отверстий между отсеком нагнетателя печи и зоной горелки, потому что выхлопные газы из горелки могут попадать в воздух, который распространяется по всему дому. Показанное ниже отверстие было «полевой модификацией».

При установке блоков HRV их необходимо сбалансировать. Если балансировочные демпферы не прикручены, можно с уверенностью предположить, что они не были сбалансированы.

В этом доме кто-то установил заслонку на впуске ВСР. Это не позволит ВСР работать должным образом. Демпфер нужно снять.

Вот кронштейн для защиты от опрокидывания для диапазона, который крепился только к гипсокартону.Это не обеспечит безопасности детей.

Вот выхлопной вывод сушилки, покрытый ворсом. Я обнаружил это, когда делал годовой гарантийный осмотр для владельца. Хотя это разрешено строительными нормами, я считаю, что крыша – ужасное место для оконцевания каналов сушилки для белья. Подробнее по этой теме здесь: http://www.structuretech2.com/2014/06/dont-vent-your-clothes-dryer-through-the-roof/

Мы нашли несколько новых домов в одном районе с кухонными вентиляторами, которые производили много шума, но не выпускали воздух.Вентиляторы работают, но внешние заслонки не открываются.

Мы обнаружили множество клемм вентиляторов для ванн, которые тоже не открываются. В некоторых случаях это результат заедания внутренней заслонки вентилятора. В других случаях это результат блокировки внешней заслонки.

Обратите внимание на этот вытяжной вентилятор. Мы сняли внутренние фильтры и крышку вентилятора, чтобы лучше видеть, потому что внешняя заслонка никогда не открывалась.Внутри мы обнаружили гибкий пластиковый воздуховод. Единственный приемлемый материал воздуховода вентилятора кухонной вытяжки – гладкий металл.

Насколько горячим должен быть воздух, выходящий из печи? Спецификации внутри вашей печи скажут вам. В доме, показанном ниже, выходящий воздух был около 178 ° F, в то время как воздух в доме был около 73 ° F. Это повышение температуры на 105 ° F, но производитель печи потребовал повышения температуры на 40-70 ° F. Я написал это и сказал покупателю, чтобы он изучил это и исправил.Подробнее об этом тесте здесь: Тест своими руками для вашей печи

После моего осмотра строительная компания, занимающаяся HVAC, сообщила покупателю, что ремонт был устранен. Примерно 11 месяцев спустя владелец нанял меня, чтобы я снова осмотрел несколько вещей, в том числе печь. Я обнаружил такую ​​же проблему с печью. Короче говоря, газовый регулятор был неисправен, и печь сжигала намного больше газа, чем следовало бы, с момента ее установки. Строитель исправил это во второй раз, но на то, чтобы добраться до этого места, потребовался целый год.

И напоследок набор плохо установленных регистров, в основном на пинках. Все из новостройки.

Последний – скорее дефект “ковра”, чем дефект HVAC. Посмотри, сможешь ли ты разобраться в проблеме. Фотография справа такая же, как и слева, но наверху есть инфракрасное изображение.

Электрооборудование

Прежде чем я перейду к электрическим дефектам в новых домах, позвольте мне вначале сказать, что эти дефекты были обнаружены во многих разных домах. Как и все дефекты в этом сообщении в блоге. Я не нахожу тонны электрических дефектов при инспекции нового строительства, но они есть.

Выключатель, показанный ниже, имел два соединенных провода, но был рассчитан только на один провод. Это известно как двойное нажатие и подпадает под категорию дефектов домашнего осмотра-101.

Вот еще парочка, опять из новостройки.

То же правило и для нейтральных проводов. Один провод на винт. Не два.

При использовании в горючем строительстве не должно быть зазора между лицевой стороной щита и гипсокартоном. Его нужно установить заподлицо.

Потенциал ошибок при установке обратно пропорционален возможности увидеть ошибку.Другими словами, люди более склонны сокращать путь, когда думают, что никто не увидит. Как за ящиками под варочной панелью. Эта розетка висела на проводах. В новом доме. Как мы говорим здесь, в Миннесоте, уфф-да.

Вот розетка GFCI, установленная на чердаке. Почему? Как это должно быть сброшено, если оно сработает? Это недоступно и не должно быть устройством GFCI.

Распределительным коробкам всегда нужны крышки, даже на чердаке.Этот был упущен.

Вот розетка на чердаке, установленная более чем в 10 футах от выхода радона. Эта проводка теперь требуется на чердаке, поэтому при необходимости можно установить радоновый вентилятор, но если вентилятор необходимо установить здесь, нужно просто переместить коробку вывода. Вентиляторы радона не идут с 10-дюймовыми шнурами.

Вот неправильно установлен заземляющий зажим. Его нужно сдвинуть вверх примерно на дюйм, чтобы он мог коснуться металла.

Дымовые извещатели необходимо устанавливать на высоте не менее 4 дюймов от потолка.

Неиспользуемые отверстия в панелях всегда необходимо закрывать.

Кабельные зажимы необходимо использовать для крепления кабелей к коробке и предотвращения их повреждения. Этот был упущен.

Это была супер-редкая находка.Это была розетка в ванной, не имевшая защиты от GFCI.

Вот еще одна редкая находка для нового дома; розетка в гостиной с обратной полярностью.

И, наконец, люстру поставили слишком близко к ванне. Он должен быть на расстоянии не менее трех футов. Этот кусок оранжевой ленты на потолке отмечает 3 фута. Подробнее об этом дефекте здесь: Люстры над ваннами

Строительный / цокольный персонал

Эта выемка для унитаза – нет-нет.

Так и этот, но это не ступенька. Они прошли до конца.

Так и вырез в этой балке. Наверное.

Изменение первоначальных планов привело к серьезным изменениям на месте изготовленных узлов, ранее известных как фермы. Мы заметили это во время предварительного осмотра гипсокартона.

Вот неподходящая вешалка, которая была изогнута и прибита к месту.Вроде.

Вот еще одна неподходящая вешалка.

И еще один. На самом деле это даже не вешалка.

Эта стена полностью не касалась анкерного болта, или анкерный болт был неправильно расположен.

На следующих двух фотографиях показаны очевидные проблемы с монтажом пенопласта в области обода.Дополнительная информация по этой теме в Journal of Light Construction: Spray Foam Insulation Problems

Когда дом построен с вытяжной системой вентиляции, а полиуретан на части стены подвала с деревянным каркасом не герметичен, влажный наружный воздух будет просачиваться в полость стены подвала, а затем конденсироваться на относительно холодном поли. В доме, изображенном ниже, на полиамиде было так много конденсата, что у основания стены скапливалась вода.Строитель уже дважды пытался устранить предполагаемую течь в окне, но это был просто конденсат.

Примечание: это противоположно тому, о чем я писал здесь: «Почему дома плачут?» В холодную погоду на верхних этажах дома появляются пятна сайдинга, а вентиляция «только приточная» усугубит это состояние.

Исправление состоит в том, чтобы сделать полиуретан на 100% воздухонепроницаемым или изолировать часть стены с деревянным каркасом с помощью пенопласта с закрытыми ячейками.Для протокола, я не лицемер; Много лет назад я сделал это в собственном доме: напылением пенопласта в доме Рубена.

Это все на этот год, и это, наверное, мой последний мегапост о новых строительных дефектах. В будущем мои сообщения в блоге о новых дефектах конструкции, вероятно, будут сосредоточены на одной или двух конкретных проблемах, а также на том, почему они важны.

Спасибо за внимание.

Автор: Рубен Зальцман, Structure Tech Home Inspections

Предыдущее сообщение

Подтверждение продукта: нужен измеритель влажности? Получите это.

Новое сообщение

Неудачные уплотнители окон: частая причина запотевания стекла

18.50.190: ОСВЕЩЕНИЕ И ВЕНТИЛЯЦИЯ:

18.50.190: ОСВЕЩЕНИЕ И ВЕНТИЛЯЦИЯ:

A. Естественный свет в жилых комнатах:

1. В каждой жилой комнате должно быть хотя бы одно окно, выходящее прямо на улицу, чтобы обеспечить естественное освещение. Минимальная общая площадь окон должна составлять одну двадцатую (1/20) или более площади пола в помещении с минимумом в три с половиной (31/2) квадратных фута.Помещения специального назначения, такие как домашние кинотеатры и помещения для обработки фильмов, не подпадают под это требование. Кухни могут быть оборудованы искусственным освещением, мощность которого должна составлять минимум 1,5 Вт лампы накаливания или 0,8 Вт люминесцентной лампы на квадратный фут комнаты.

2. Остекленную площадь наружной двери можно использовать для расчета размера окна для естественного освещения.

3. В целях обеспечения требований к освещению или вентиляции, а также для аварийного выхода, комната может рассматриваться как часть прилегающей комнаты, если половина (1/2) площади общей стены открыта. и беспрепятственный и обеспечивает проем не менее одной десятой (1/10) площади пола внутреннего помещения или двадцати пяти (25) квадратных футов, в зависимости от того, что больше.

B. Вентиляция:

1. Жилые помещения:

a. За исключением случаев, предусмотренных в подразделе B1b данного раздела, все жилые помещения должны быть обеспечены естественной вентиляцией с помощью выходных отверстий, которые могут быть закрыты от непогоды. Общие проемы должны иметь площадь не менее одной двадцатой (1/20) площади пола комнаты или трех с половиной (31/2) квадратных футов, в зависимости от того, что больше.

г. Вместо отверстий для естественной вентиляции разрешается использовать систему механической вентиляции.Такая система должна создавать в помещении положительное давление, а воздухозаборник должен быть подключен непосредственно к внешней стороне и обеспечивать два (2) воздухообмена в час. На кухне система вентиляции может создавать отрицательное давление. Источник забора / выпуска воздуха должен располагаться на высоте не менее трех футов (3 ‘) над любым отверстием, находящимся в пределах 10 футов (10 футов) от впуска / выпуска воздуха.

г. Наружные двери могут использоваться для обеспечения естественной вентиляции.

2.Санузлы, постирочные и другие нежилые помещения:

а. За исключением случаев, предусмотренных в подразделе B2b этого раздела, все ванные комнаты и прачечные должны быть обеспечены естественной вентиляцией с помощью выходных отверстий, которые могут быть закрыты от непогоды. Такие проемы должны иметь общую площадь не менее одной двадцатой (1/20) площади пола в помещении и не менее полутора (11/2) квадратных футов.

г. Механическая вытяжная система, подключенная непосредственно к внешней стороне, допускается вместо естественной вентиляции.Система должна обеспечивать пять (5) воздухообменов в час. Отработанный воздух должен выходить не менее чем на три фута (3 фута) выше или на десять футов (10 футов) от любого источника забора воздуха. Туалетные комнаты можно вентилировать с помощью одобренного рециркуляционного вентилятора или аналогичного устройства, предназначенного для удаления запахов из воздуха.

г. Допускается механическая или конвекционная вентиляция ванных комнат на чердаке. Рециркуляционные вентиляторы можно использовать только в туалетных комнатах. Ванные комнаты с ванной или душем должны иметь конвекционную или механическую вытяжную систему.

г. Ванные комнаты, построенные до 1970 года и вентилируемые с помощью конвекционных вентиляционных отверстий, выходящих наружу, должны соответствовать требованиям к вентиляции, если на стены, потолок и пол не оказывает неблагоприятного воздействия влажность. (Приказ 74-98, § 14, 1998 г .: Пост. 68-96, § 1, 1996: Приказ. 55-95, § 4 (Исх. A), 1995 г.)

Глаза ветра: разработка для естественной вентиляции в многоквартирных домах Здания – Блоги

Ежегодно более одной трети энергопотребления в США идет на освещение, обогрев и охлаждение зданий.Затраты на электроэнергию – это бремя как для человека, так и для страны. Для механического охлаждения и вентиляции используется электричество; для производства электроэнергии требуется в три раза больше первичного топлива, такого как уголь или природный газ.

В разных культурах и на протяжении всей истории человечества люди формировали свои дома и ставили окна, чтобы защитить себя от нежелательного солнца и сильных ветров и при этом улавливать прохладный ветерок. По мере того как архитекторы, проектировщики и застройщики реагируют на общественный интерес к экологичным зданиям, естественная вентиляция снова становится критически важным компонентом многоквартирных домов.

Как мы говорим в нашей книге, Этот дом в самый раз: Руководство по выбору дома и района , комфортный дом предназначен для поддержания естественного освещения, хорошей вентиляции и оптимального уровня температуры и влажности. Когда на улице жарко и влажно, экологически чистый дом открыт для ветров, которые охлаждают и сушат кожу. Когда на улице холодно, в экологически чистом доме тепло, нет сквозняков, и в нем циркулирует свежий воздух, чтобы не было душно.

Многие люди предпочитают естественную вентиляцию механической вентиляции, потому что она дешевле, легче в управлении и естественным образом связывает дом с окружающей средой.Искусственная вентиляция легких может усугубить астму и аллергию из-за конденсата и плесени в каналах или на них. Кондиционер стоит дорого, и многим не нравится ощущение пребывания в закрытом холодильнике. Воздух может быть холодным и влажным, а запах – затхлым. Благодаря естественной вентиляции окна открыты для свежего воздуха и пения птиц, шелеста ветерка сквозь листву и игр детей. Может быть, трафик, сирены и автомобильная сигнализация, но это уже другая история.

Количество окон, их расположение в комнате и их расположение на фасаде здания определяют, как часто воздух в помещении заменяется свежим воздухом.Согласно строительным нормам в каждой жилой и спальной комнатах жилого дома должно быть хотя бы одно действующее окно. Для естественной вентиляции лучше всего подходят индивидуальные дома с окнами на все четыре стороны и грамотно подобранный ландшафт. Но со средней плотностью от четырех до десяти жилых единиц на акр, в частных домах также используется много земли, большая часть которой отведена под автомобили. Городская жизнь и эффективный общественный транспорт требуют более высокой плотности жилых домов, чем это возможно в отдельно стоящих домах. Городские кварталы со средне- и многоэтажными многоэтажными квартирами предлагают наибольшую плотность [pdf]: от 35 до 125 жилых единиц на акр, если вмещается только одна машина на квартиру.Типичное высотное и среднеэтажное здание прямоугольной формы с двойным загруженным коридором в центре. Доступ к лифту эффективный; лестничные клетки в концах коридоров согласно строительным нормам. С плоскими фасадами и одинаковыми рядами окон большинство квартир имеют единую ориентацию, не пропускающую свежий воздух.

Пример коридора с двойной загрузкой. (Изображение Р. Томаса Джонса)

Пример единой ориентации помещений в зданиях с высокой плотностью застройки.(Изображение Р. Томаса Джонса)

Тем не менее, можно спроектировать здания, которые будут обеспечивать желаемую плотность для городской жизни, а также приглашать свежий воздух в каждую комнату. Понимание того, как направить ветер в здание, может иметь большое значение для того, насколько комфортно в нем жить, работать или планировать.

Большие здания отражают ветер; Хорошо распределенные отверстия как с подветренной, так и с наветренной сторон здания получают выгоду от давления ветра, направленного через окна.При поперечной вентиляции воздух входит с одной стороны и выходит с другой, но давление также может вызывать односторонние и вертикальные вентиляционные потоки.

Секция здания, показывающая несколько способов вентиляции. (Изображение Р. Томаса Джонса)

Вентиляция, возникающая, когда несколько отверстий открываются в тень. (Изображение Р. Томаса Джонса)

Стратегии проектирования, которые используют давление ветра и плавучесть для подачи свежего воздуха в каждую единицу многоквартирного дома, включают следующее: 1) размещение окон как высоко, так и низко в комнатах без перекрестной вентиляции, 2) включая выступы и углубления, которые увеличиваются количество экспозиций; 3) строительство отдельных ядер в виде внутренних дворов и вентиляционных колодцев, одинарных загруженных коридоров и межэтажного перекрытия квартир.Примеры этих стратегий приведены в книге « Хорошие соседи: доступное семейное жилье », авторами которой являются Том Джонс, Уильям Петтус и Майкл Пяток.

Cascade Court Apartments в Сиэтле и Yorkshire Terrace в Лос-Анджелесе являются примерами использования простых проекций зданий, таких как эркеры и внутренние дворы, для увеличения количества открытых пространств и поперечной вентиляции внутренних пространств. Cascade Court имеет эркеры, глубокие ниши в следах зданий и беговые дорожки в следах.Yorkshire Terrace имеет прямой внутренний двор и глубокие углубления в следе.

Если один комплект окон находится на горячей стороне здания, а другой – на прохладной, как показано в приведенных выше примерах, разница в давлении воздуха будет стимулировать поток воздуха. Выступы и углубления во внешней части здания могут создавать микроклимат, так же как и потоки воздуха. Закрытые выемки, которые затеняют одну сторону комнаты, как показано на рисунке, создают прохладный воздушный карман, вызывая разницу в давлении воздуха, которая стимулирует движение воздуха.

Пример закрытых выемок. (Изображение Р. Томаса Джонса)

В типичном многоквартирном доме с коридором с двойной загрузкой, ориентированным с востока на запад, половина жителей имеет единую ориентацию на север. Нет прямого солнца; в домах темно и холодно, а счета за отопление высоки. У другой половины, выходящей на юг, может быть противоположная проблема: чрезмерный приток тепла летом. В отличие от этого, коридоры с одной загрузкой – это стратегия, позволяющая воздуху проходить через единицу.Коридор находится на одной стороне здания и открыт для воздуха. В каждом блоке есть окна в коридоре и окна на противоположной стороне здания. Архитекторы-модернисты часто использовали эти внешние коридоры, которые служили тротуарами в воздухе. Одно загруженное здание коридора вдоль оси восток-запад будет обеспечивать южную ориентацию и поперечную вентиляцию для всех блоков. Примером может служить здание компании Chicago Prairie Avenue Courts, созданное архитектором Джорджем Кеком. (Вот ссылка на блог Энтони Дензера о предметах, связанных с его книгой, The Solar House: Pioneering Sustainable Design .)

Пример одиночного загруженного коридора. (Изображение Р. Томаса Джонса)

Шарль-Эдуар Жаннере-Гри, чьим именем артистом был Ле Корбюзье, использовал коридоры с одной загрузкой и сквозные квартиры для оптимизации солнечной ориентации и поперечной вентиляции. Ле Корбюзье, швейцарско-французский архитектор и городской дизайнер, размышлял о том, как сделать города пригодными для жизни, несмотря на рост масштабов и плотности, вызванный промышленной революцией. Его целью было создать жилища для масс, которые обеспечивали солнечный свет и свежий воздух.В ответ на беспорядок комнат без окон в ветхих зданиях, населенных рабочим классом, он спроектировал здания со сквозными квартирами, используя схему проходов без остановок. Через каждые два-три этажа проходят коридоры, ведущие к отдельным объектам. Лифт пропускает этажи без коридоров; В отдельных блоках есть внутренние лестницы, ведущие к этажам коридора. Мы должны признать, что по причинам, не связанным со стратегиями разумной вентиляции, некоторые поместья Ле Корбюзье считались неповторимыми моделями.

Жилой дом Ле Корбюзье в Марселе, Франция, является примером пространственной организации юнитов таким образом, что они охватывают одну сторону здания с другой. Жилые помещения двойной высоты сокращают необходимое количество коридоров до одного на каждые три этажа. В конце каждого блока есть окна, обеспечивающие поперечную вентиляцию всего блока, проходящую через узкие спальни в пространство двойной высоты.

Жилые помещения нуждаются в постоянной подаче хорошо насыщенного кислородом воздуха.В прежние времена низких энергозатрат здания не были построены настолько плотно, чтобы исключить возможность утечки некоторого количества необходимого воздуха. Текущие строительные нормы и правила основаны на механической вентиляции хорошо изолированных и плотно построенных зданий. Городские застройщики используют драгоценные возможности для заполнения более глубоких зданий комнатами, находящимися все дальше от внешних стен.

Способы проникновения воздуха глубже в эти здания включают отдельные ядра, которые открыты в небо для каждой группы квартир и выступы, которые помещают комнаты ближе или дальше от фасада, такие как эркеры и крытые ниши балконов, открытые коридоры и этаж через агрегаты.Почему эти стратегии не используются более широко? Строительные нормы и правила стоят на этом пути, потому что они предназначены для защиты жизни, а не для улучшения качества и комфорта внутренних помещений. Кроме того, дороже отойти от обычного прямоугольного здания с двойным загруженным коридором и типичного плоского фасада с равномерными рядами окон.

Проектирование многоквартирного дома, позволяющего жильцам естественным образом вентилировать свои дома, имеет смысл с точки зрения экологии, экономики и комфорта человека.В США домашняя энергия обходится в среднем почти 2000 долларов в год на семью. Использование электроэнергии в жилищах растет из-за более широкого использования технологических устройств и кондиционирования воздуха. Каждый год в США кондиционирование воздуха использует около 5 процентов производимой электроэнергии, выделяя в воздух около 100 миллионов тонн углекислого газа. Это примерно две тонны на каждый дом с кондиционером. В настоящее время строительные нормы и правила не требуют естественной вентиляции.
