Материалы для теплого пола: Какие материалы нужны для водяного теплого пола

Содержание

Материалы, которые используются для теплого пола

Водяной теплый пол — это капитальная конструкция, предназначенная для длительной эксплуатации. Все материалы, которые используются для его создания, должны быть качественными.

Некачественный материал может повлечь самый дорогостоящий ремонт здания. Или заставит отказаться от использования теплого пола.

Например, пластификатор, который добавляется в бетон (цементно-песчаный раствор). Если применить подделку, то стяжка просто треснет. Разрушатся напольное покрытие и трубы. Потребуется много разносторонних усилий, чтобы все это восстановить…

Какие материалы окажутся наиболее подходящими для создания теплых полов?

Основание

Основание пола должно быть прочным, особенно учитывая, что на нем будет находиться тяжелая стяжка. Конструкция основания определяется проектом дома. Его поверхность выравнивается под укладку утеплителя. И здесь уже используются специальные материалы для создания теплого пола.

Под экструдированный пенополистирол достаточно выровнять основание простым песком. В некоторых случаях удобней использовать некрепкую стяжку, для которой потребуются песок и цемент М400.

Утеплитель

Под бетонной стяжкой должен находиться слой утеплителя, который предотвратит бегство тепла в основание и направит энергию на обогрев дома. Утеплитель — ключевой элемент системы Применяется экструдированный пенополистирол, который отличается от вспененного полистирола (пенопласта) большей прочностью, гидрофобностью, лучшими теплоизоляционными качествами и большим сроком службы.

К качественным характеристикам слоя утепления относится и его толщина. Она должна быть достаточной, чтобы строительство и последующее отопление дома получились наиболее экономичными. Как правильно уложить теплоизоляцияю

Гидроизоляция

Гидроизоляция призвана предотвратить уход воды из бетонной стяжки сквозь щели между листами утеплителя, минимизировать риски попадания влаги с основания в стяжку, разъединить утеплитель и бетон. Применяется полиэтиленовая пленка толщиной от 20 мкм, кладется полосами внахлест, склеивается скотчем, наворачивается на стены.

Демпферная лента

Демпферная лента необходима для образования деформационных швов по контуру стяжки. Применяется из материала вспененный полиэтилен, продается в рулонах.

Армирование стяжки

Рекомендуется использовать классическую конструкцию стяжки теплого пола, с армировкой металлом.
Этот материал внутри стяжки предотвращает растрескивания, увеличивает устойчивость к вибрациям, температурным расширениям, увеличивает надежность, долговечность. Применяется обычно стальная сетка для армирования квадратом 10 — 15 см из прута толщиной от 4 мм, но лучше 5 мм.

Трубы для теплого пола

Могут использоваться только специальные гибкие трубопроводы, предназначенные для повышенной температуры и давления, с кислородным барьером.

Возможно более надежной и удобной в применении окажется металлопластиковая труба PERT/ ALL/ PERT.
Применяются также толстостенные трубы из материалов PERT и РЕХ. Обычный диаметр согласно проекту — 16 мм.
Подробней о трубах

Крепление трубопровода

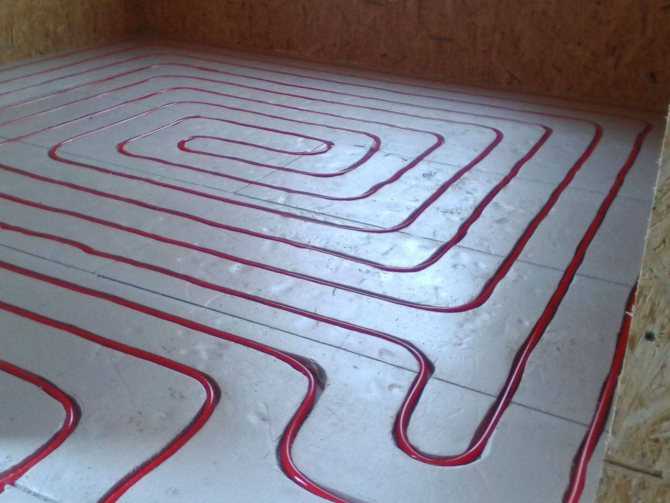

Трубопровод крепится к металлической сетке с помощью пластиковых хомутов. Если сетка по каким-то причинами не применяется, то используются специальные крепления вставляемые внутрь слоя утеплителя, либо крепежные планки на липкой ленте, или пластиковые рельефные панели от производителей.
Как уложить и закрепить трубопровод для теплого пола

Микроармирование

В раствор добавляется фиброволокно для предания стяжке монолитности. Необходимо использовать фибру от известных производителей и в соответствии с инструкцией.

Эластичность стяжки

Стяжка для теплого пола должна быть повышенной эластичности, иначе она треснет при нагревании и разорвет трубы. В раствор добавляется пластификатор, качественный от известного производителя, по его инструкции.

Бетон

В основу бетона для изготовления стяжки теплого пола входят следующие материалы, в определенных пропорциях для получения бетона, согласно проекту, обычно марок М200 – М250 (класс прочности В15 – В20):

  • песок – карьерный просеянный, модуль крупности 2,0 – 2,5, а коэффициент фильтрации 5 – 7 м/сут. , примесей не более 2%;
  • цемент М400;
  • щебень мелкой фракции, 5 – 10 мм;
  • вода техническая.

К качественным характеристикам нагревающего слоя относятся толщина стяжки. Рекомендуется придерживаться правила не делать стяжку тоньше 8 см, и не размещать выше трубопровода слой бетона тоньше 5 см.

Поверхность бетонной стяжки шлифуется под напольное покрытие.

Напольное покрытие

Применяются материалы: керамика, камень, ламинат, линолеум, паркет.
Керамическая плитка и каменные блоки могут быть любыми. Но клей для их укладки должен быть специальным и эластичным, как и сама стяжка.

Ламинат и линолеум, как искусственные материалы должны иметь экологический сертификат, разрешающий их использовать на нагреваемой поверхности. Также должна быть указана и предельная температура нагревания. Использовать такие материалы от случайных производителей нельзя.

Паркет может быть только из твердого и особо сухого дерева ценных пород. Используется чаще поперечный спил, так как дерево поперек волокон расширяется меньше. Толщина доски — до 10 мм. Но под паркетом сплошной клеевой слой из синтетики лучше не использовать.
Подробней чем накрывать обогреваемый пол читайте далее…

Другие материалы для легкого теплого пола

Если теплый пол создается по деревянным лагам, то зачастую принимают конструкцию облегченного теплого пола с сухой стяжкой. Варианты могут быть разными, но чаще используется следующие материалы.

  • Минеральная вата закладывается между лаг слоем необходимой толщины.
  • Пароизоляция из полиэтиленовой пленки — предотвращает увлажнение минваты.
  • Металлические энергораспределяющие пластины с рельефом для размещения трубопровода, в основном из материала алюминий. Они распределяют тепло вместо бетонной стяжки.
  • Пенополистирол с рельефной поверхностью под металлические листы может применяться в дополнение к основному слою утеплителя.
  • Листы гипсоволоконные с помощью которых создается сухая облегченная стяжка над металлическими пластинами. Для скрепления листов используется гипсовый клей и шурупы.

Как видим материалы для создания теплого пола подобрать не сложно, а значит теплый пол можно сделать и своими руками…

Что нужно для водяного теплого пола

Содержание

  • 1. Общие характеристики теплого пола
    • 1.1. Монтаж жидким способом
    • 1.2. Монтаж сухим способом
  • 2. Дополнительное оборудование для водяного пола
    • 2.1. Трубопровода
    • 2.2. Котел для нагрева жидкости
    • 2.3. Коллекторная группа
    • 2.4. Термостат
  • 3. Материалы для монтажа водяного теплого пола

Водяной теплый пол уже достаточно долгое время пользуется большим спросом у потребителей. И это не удивительно. При его использовании можно создать не только желаемую температуру пола, но и получить качественный обогрев всего помещения в целом. К тому же учитывая его долгий эксплуатационный срок, модель обходится значительно дешевле кабельных систем. Вот только на начальном этапе монтажа потребуется вложить приличную сумму на материалы для теплого пола. Поэтому, чтобы избежать финансовых переплат, нужно ознакомится какие основные комплектующие потребуются для водяной системы, а также их виды и характеристики.

Общие характеристики теплого пола

Прежде чем приступить к рассмотрению дополнительного оборудования водяного теплого пола, сначала нужно понять из чего состоит обогревающая система и принцип ее работы.

Итак, водяной теплый пол – это многокомпонентная конструкция, у которой каждая часть выполняет определенные функции. Главным элементом системы являются небольшого диаметра трубопровода, по которым циркулирует теплоноситель. В качестве теплоносителя в основном выступает вода или антифризы. Жидкость нагревается в специальном устройстве, от которого при помощи насоса происходит ее дальнейшая циркуляция под напольным покрытием. Трубопровода под напольным покрытием могут укладываться двумя способами:

  • жидким видом;
  • сухим видом.

Рассмотрим каждый вид более подробно.

Монтаж жидким способом

Этот способ монтажа предусматривает наличие бетонной стяжки, в которой и будут находиться трубопровода. Процесс обогрева помещения при этом методе происходит таким образом:

  1. Горячий теплоноситель нагревает бетонную стяжку.
  2. Бетонная стяжка при нагреве отдает все тепло напольному покрытию.
  3. Напольное покрытие в свою очередь начинает обогревать помещение.

Это достаточно эффективный и надежный способ укладки трубопроводов, при котором происходит качественный обогрев помещения. Но при его выборе стоит учесть, что на нагрев бетонной стяжки потребуется определенное количество времени. А также не все здания предусматривают ее наличие. В многоэтажных домах со слабым перекрытием и в домах со старыми деревянными полами, строго запрещено использовать бетонную стяжку для теплых полов, иначе могут возникнуть не поправимые последствия.

Монтаж сухим способом

В этом случае для укладки теплоносителей применяются теплораспределительные пластины, которые не требуют цементной стяжки.

Трубопровода укладываются непосредственно в омегообразные канавки металлического профиля, что позволяет сократить достаточно большого количества времени для монтажа. Обогрев помещения происходит аналогичным образом как при жидком способе, за исключением того, что теплопроводником выступает не бетонная стяжка, а металлический профиль, который и будет нагревать напольное покрытие, а оно жилое здание. Сухой способ укладки имеет большое количество положительных качеств, по сравнению с жидким монтажом, что позволяет использовать теплообменные листы во всех зданиях разной конструкции. Но и стоит он значительно выше.

Последовательность монтажа

И так, ознакомившись с общими характеристиками водяной системы и методами ее монтажа, стоит более подробно рассмотреть что нужно приобрести для теплого водяного пола, чтобы он качественно выполнял свои функции.

Дополнительное оборудование для водяного пола

В настоящее время потребительский рынок предлагает большой ассортимент дополнительного оборудования для теплых полов. У каждой продукции есть свои отличительные особенности. По этой причине необходимо предварительно оценить целесообразность и эффективность всех составляющих водной системы.

Трубопровода

Это одни из самых важных элементов системы. Ведь именно по ним будет циркулировать теплоноситель, от которого и будет зависеть нагрев помещения. Поэтому очень важно правильно подобрать вид трубопровода для водяного теплого пола. Рассмотрим самые распространенные виды и их характеристики:

  • Металлопластиковые. Данный вид труб состоит из нескольких слоев, которые зафиксированы между собой особым строительным клеем. В центре изделия фольгированный слой, за счет которого повышается теплоотдача. Материал эластичен и хорошо гнется, что позволяет уложить контур необходимым шагом.

Металлопластик

  • Медные. Это достаточно дорогой вид трубопроводов, но и для водяного теплого пола считается идеальным. Трубы состоят из надежного и прочного материала, который не деформируется при высокой температуре или при переохлаждении. Трубопровода удобны при укладке контуров и способны выдержать большую нагрузку.

Медные

  • Полипропилен. Это самые дешевые трубы, которые не рекомендуется использовать для водяных контуров. Это объясняется тем, что они плохо гнутся и не имеют хорошую теплопроводность.

Полипропилен

  • RE-X или сшитый полиэтилен. Это самые распространенные трубы для водяной системы. Они надежны, прочны и эластичны. Помимо этого трубопровода могут выдержать высокую температуру до + 125 градусов и при этом не деформироваться. А также они имеют высокую звукоизоляцию. Поэтому, когда течет теплоноситель его практически не слышно.

RE-X или сшитый полиэтилен

Какой выбрать вид трубопровода, решит сам потребитель. Но очень важно, чтобы трубы соответствовали следующим рекомендуемым нормам: диаметр – 1,6 – 2 см., температура нагрева — + 95 градусов, давление до – 10 Бар.

Котел для нагрева жидкости

Это еще один главный элемент для отопления теплого водяного пола, так как именно он будет нагревать теплоноситель для трубопроводов. На сегодняшний день для монтажа обогревающей системы, используют котлы следующих видов:

  • дизельный;

  • электрический;

  • газовый.

Эти разновидности котлов имеют два способа установки: напольный и настенный. По отзывам потребителей, напольный вариант не рационально использовать в помещениях с маленькой площадью, поскольку в этом случае значительно уменьшится свободное пространство.

Каждый вид способен успешно справиться с нагревом жидкости, но при их выборе важно учитывать то, чтобы их работа осуществлялась автоматически, а так — же чтобы в их стандартную комплектацию входили:

  • циркулирующий насос;

Циркулярный насос

  • воздухоотводчик;

  • расширительный бак.

Чтобы снизить пожарную безопасность, газовый котел помимо этих элементов оснащен еще термометром, манометром и вентилятором.

Коллекторная группа

Коллекторная группа осуществляет подготовку и циркуляцию теплоносителя. В его основные задачи входит:

  1. Равномерное распределение жидкости в трубопроводах.
  2. Удаление воздуха из водяных контуров.
  3. Регулирование температуры водяной системы.
  4. Слив жидкости.
  5. Гидравлическая балансировка петель.
  6. Перекрытие и открытие потоков.

Коллекторная группа элементов водяного пола выпускается единым комплектом, который устанавливается в блок из оцинкованной стали, как его еще принято называть – коллекторным шкафом.  Устанавливается блок навесным или встраиваемым способом в стену. Шкаф оснащен входными и выходными отверстиями разной величины, которые зависят от комплектации дополнительного оборудования. В состав коллекторной группы входят:

  • термоголовки;
  • счетчик тепла;
  • воздухоотводчик;
  • расходомеры;
  • запорные клапаны;
  • сливные клапаны.

Счетчик тепла считается обязательным элементом, если водяной теплый пол подключен к центральному отоплению.

Термостат

Чтобы иметь возможность контролировать температуру в помещении, рекомендуется установить терморегулятор. Это устройство считается мозгом обогревающей системы, так как автоматически управляет всей ее работой, следующим способом:

  1. Потребитель устанавливает на термостате желаемую температуру для помещения.
  2. Термостат зафиксировав данные подает сигнал водяной системы, и она открывает доступ горячему теплоносителю.
  3. Когда температура в помещении доходит до установленного уровня, терморегулятор подает обратный сигнал, и система перекрывает доступ подаваемому теплу.

Таким образом поддерживается желаемый микроклимат, который выбирает сам потребитель. В настоящее время в продаже имеется несколько видов данного устройства, которые отличаются внешним видом, удобством в эксплуатации и настройками. По рекомендациям специалистов, самыми удобным считаются программируемые термостаты. При их использовании можно установить желаемую температуру для разных дней недели и для определенного времени суток. А также изменять настройки можно через дистанционное управление, даже находясь за пределами жилой зоны.

Рассмотрев главные составляющие системы, нужно также подробно ознакомиться с материалами для водяного теплого пола, которые понадобятся для провидения его монтажа.

Материалы для монтажа водяного теплого пола

Прежде чем приступить к рассмотрению материалов, которые понадобятся для укладки теплого пола, следует знать, что на качество конструкции в первую очередь будет влиять основание помещения. Подготавливается оно следующим образом:

  • Убирается весь мусор, грязь и пыль.

  • При помощи уровня измеряются перепады высоты.

  • Если неровности составляют более 1 см. заливается тонкий слой цементного раствора.

Подготовив основание и дав ему скрепиться, выполняется укладка материалов для водяного теплого пола в следующем порядке:

  • Гидроизоляционный слой. Данный материал будет служить в качестве защиты от влаги и конденсата. Самыми эффективными пленками для водяных полов считаются рулонная гидроизоляция и мастика на водяной основе.

  • Теплоизоляционный материал. При использовании этого материала можно будет сохранить теплопотери, а также направить поток тепла в нужное русло. Самыми качественными утеплителями считаются: пробковая подложка, полипропилен и пенополистирол.

  • Пароизоляционный слой. Нередко в конструкции теплых полов возникает конденсат или протечка трубопроводов. Поэтому чтобы защитить теплоизоляционный слой от влаги, необходимо уложить диффузионные мембраны.

  • Армирующая сетка. Это изделие предназначено для укладки и крепления теплоносителей. Чтобы монтаж выполнялся быстрее, сетка должна быть оснащена ячейками – 18 – 20 см.

  • Укладка трубопроводов. На армирующей сетке укладываются трубы с определенно выдержанным шагом, в форме улитки или змейки.

  • Демпферная лента. Вдоль всех стен помещения крепится демпферная лента, которая не допустит растрескивание бетонной стяжки и деформации конструкции здания.

  • Бетонная стяжка. Проверив водяной теплый пол на работоспособность, заливается бетонная стяжка. Ее толщина должна быть выше армированной сетки на 3 см. Время на высыхание стяжки уйдет около 30 дней.

  • Звукоизоляция. После того как высохнет бетонная стяжка на него укладывается звукоизоляционный слой, который предотвратит слышимость теплоносителей в помещении.На основе натуральной пробковой крошки, самыми востребованными звукоизоляционными материалами считаются: битумно- пробковая подложка, листы из пробковой крошки, пробкорезиновая подложка.

Заключительным материалом который понадобится для монтажа водяного пола, является напольное покрытие. Оно может быть в виде керамической плитки, ламината, ковролина или паркета. Его выбор зависит исключительно от самого потребителя.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Какой пол лучше всего подходит для теплого пола?

Основным различием между различными напольными материалами и их пригодностью для использования с системой является теплопроводность материала, означающая, насколько быстро и эффективно генерируемое тепло передается поверхности пола. Лучшее напольное покрытие для полов с подогревом – это напольное покрытие с хорошей теплопроводностью, поскольку оно быстрее нагревается, дает большую теплоотдачу и более эффективно работает. Однако это не означает, что напольное отопление нельзя использовать под менее проводящими материалами, и существуют системы, которые можно использовать практически с любой отделкой пола. Независимо от того, делаете ли вы ремонт или выбираете напольное покрытие для нового строительства, в этой статье мы расскажем, что вам нужно знать о различных напольных покрытиях для теплого пола.

ПЛИТКА, КАМЕНЬ И ПОЛИРОВАННАЯ СТЯЖКА

Наилучшим типом напольного покрытия для полов с подогревом является плитка и камень. Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола. Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной. Благодаря превосходным термическим свойствам плитка и камень идеально подходят для использования с подогревом полов в помещениях с высокими потерями тепла, таких как солярии. Их можно нагревать до 84 ° F или более.

Толщина плитки и камня мало влияет на теплоотдачу, но немного увеличивает время нагрева, поэтому рекомендуется придерживаться максимальной толщины 3/4″, если вы ищете высокочувствительную систему.

Узнайте больше о напольном отоплении, устанавливаемом под плитку или камень.

Плиточные и каменные полы обладают высокой электропроводностью, что делает их лучшим напольным покрытием для полов с подогревом.

Керамическая и каменная плитка

  • Наилучший напольный материал для полов с подогревом
  • Отличные свойства теплопередачи и тонкий профиль
  • Легко содержать в чистоте

Полированный бетон

  • Обладает высокой электропроводностью, обеспечивающей быстрый нагрев
  • Подходит для использования с электрическим и водяным теплым полом

Сланец и каменная плита

  • Обладает высокой электропроводностью и отлично подходит для полов с подогревом
  • Износостойкое напольное покрытие, идеально подходящее для мест с высокой проходимостью

Мрамор

  • Хорошая теплопроводность, но медленный нагрев

Советы по укладке: теплый пол с плиткой и камнем
  • При укладке напольного отопления с плиткой необходимо использовать качественный двухкомпонентный клей для плитки.
  • При установке на бетонный пол всегда используйте изоляцию.

ДЕРЕВЯННЫЕ ПОЛЫ

Различные типы деревянных полов имеют разные тепловые свойства, поэтому существуют различия в их пригодности для использования с системой подогрева полов. Чем плотнее и тоньше половые доски, тем лучше они проводят тепло и, как правило, более подходят для использования с теплыми полами.

Инженерная древесина — лучший тип деревянного пола для использования с системой подогрева пола, поскольку он хорошо работает при изменении температуры пола. Другие деревянные полы также могут быть использованы, но с более мягкой и менее плотной древесиной необходимо обратить внимание на толщину половиц, чтобы половицы не действовали как изолятор, блокирующий тепло. Как правило, для деревянных полов температура поверхности пола не должна превышать 80,6°F.

Нагрев пола изменяет содержание влаги в древесине, поэтому следует выбирать деревянные полы, которые могут адаптироваться к изменениям температуры пола без изменения внешнего вида пола. Древесина, высушенная в печи, как правило, лучше всего подходит для полов с подогревом, но всегда уточняйте у производителя напольных покрытий ее пригодность для использования с полами с подогревом.

Пол с подогревом можно использовать с различными типами деревянных полов, но следует обращать внимание на толщину половиц, чтобы они не действовали как изолятор, блокирующий тепло. Узнайте больше о теплых полах, установленных под дерево, или посмотрите это видео по установке.

Инженерная древесина

  • Лучший деревянный настил для полов с подогревом
  • Хорошо работает при изменяющейся температуре пола и приспосабливается к изменяющейся влажности

Массив твердой древесины

  • Склонен к изменениям влажности и температуры, что может привести к образованию зазоров, коробов и коробов. При использовании с подогревом пола необходимо соблюдать осторожность, чтобы обеспечить совместимость и достаточно высокую тепловую мощность – всегда уточняйте у производителя пригодность для использования с подогревом пола.

Мягкая древесина

  • Подходит для полов с подогревом, но необходимо обращать внимание на толщину досок пола, чтобы обеспечить достаточно высокую теплоотдачу

Паркетный пол

  • Предлагается из цельного дерева или из клееного бруса. Большинство типов подходят для использования с напольным отоплением

Бамбук

  • Подобно инженерной древесине в строительстве и, поскольку является хорошим проводником тепла, хорошо подходит для полов с подогревом

Советы по установке: теплые полы с деревянными полами
  • Дерево – это натуральный материал, на который влияет влажность окружающей среды. Вот почему важно обеспечить правильную влажность деревянного пола во время укладки и правильный цикл нагрева при установке теплых полов
  • Инженерная древесина может быть уложена непосредственно на пол с подогревом с плавающим полом или системой лаг/лаг. Доски толщиной менее 3/4″ (20 мм) должны поддерживаться и закрепляться для обеспечения подходящей структурной поддержки. При укладке плит на стяжку
  • рекомендуются низкие подложки.

ЛАМИНАТНЫЙ ПОЛ

Этот синтетический пол имитирует дерево и обладает стойкостью к пятнам и царапинам. Это простое в укладке и экономичное решение. Большинство ламинатов подходят для использования с напольным отоплением, но перед установкой системы желательно проконсультироваться с производителем напольного покрытия.

ВИНИЛОВЫЕ НАПОЛЬНЫЕ ПОКРЫТИЯ

Виниловые напольные покрытия можно безопасно использовать с полами с подогревом. Винил быстро нагревается и быстро остывает. На виниловые полы распространяется ограничение по температуре верхнего этажа, обычно 80,6 ° F (27 ° C), что ограничивает теплоотдачу, поэтому их не рекомендуется использовать в местах с высокими потерями тепла, таких как старые солярии. Подробнее об установке под винил и LVt.

РЕЗИНОВЫЙ ПОЛ

Каучук можно использовать в полах с подогревом. Твердые резиновые полы обычно очень хорошо проводят тепло, поэтому они быстро нагреваются и обеспечивают высокую теплоотдачу. Всегда консультируйтесь с производителем, чтобы убедиться в его пригодности для использования с напольным отоплением.

КОВРОВОЕ ПОКРЫТИЕ

Ковер подходит для использования с подогревом пола при условии, что материал ковра или подложки не действует как изолятор, блокирующий тепло. Суммарная масса всех материалов, включая подложку и накладки, не должна превышать 2,5 кг, чтобы система обеспечивала достаточную теплоотдачу. Подробнее о подогреве пола под ковром .

Ламинат и ковровое покрытие подходят для использования с подогревом пола, но вы должны убедиться, что общая масса всех материалов не превышает 2,5 тонны, чтобы система обеспечивала достаточную тепловую мощность.

ВРЕМЯ НАГРЕВА РАЗНЫХ ПОЛОВ

Выбор материала напольного покрытия влияет на время нагрева, так как каждый материал имеет разную тепловую массу и теплопроводность. Чем ниже тепловая масса и выше проводимость, тем быстрее тепло от трубы или провода напольного отопления передается на поверхность пола. Однако это также означает, что материалы с низкой тепловой массой остывают быстрее, чем материалы с высокой тепловой массой.

Чувствительность системы можно повысить, используя изоляционные плиты, которые способствуют передаче тепла отделке пола.

ВЛИЯНИЕ МАТЕРИАЛА НАПОЛЬНОГО ПОКРЫТИЯ НА ТЕПЛОВУЮ МОЩНОСТЬ

Выбор напольного покрытия влияет на максимальную тепловую мощность системы, так как некоторые отделки пола имеют ограничение по максимальной температуре, что ограничивает максимальную тепловую мощность. Тепловая мощность системы зависит от общей площади отапливаемого пола и температуры воздуха и пола. Тепловая мощность зависит от изменения любого из этих трех факторов. Как правило, легче всего изменить отделку пола, так как размер помещения и комфортная температура воздуха уже в значительной степени заданы.

Важно, чтобы теплоотдача пола превышала теплопотери помещения. Как показано на приведенном ниже графике, разница в температуре пола в два градуса сильно влияет на тепловую мощность. Таким образом, если выбранный вами пол можно нагреть только до 80,6 ° F (27 ° C), и это не дает вам необходимой тепловой мощности, вы можете выбрать покрытие пола, которое можно нагреть до 84 ° F ( 29°C) для увеличения теплоотдачи. Кроме того, вы можете рассмотреть возможность добавления дополнительного отопления, чтобы ваша система отопления соответствовала вашим ожиданиям.

Максимальная тепловая мощность напрямую связана с температурой пола. На графике показана максимальная тепловая мощность системы напольного отопления при желаемой температуре в помещении 21°C и отапливаемой площади 10 м2.

Если вы ищете пол с подогревом, взгляните на наш выбор продуктов для подогрева пола, чтобы найти систему, подходящую для использования с выбранным покрытием пола.

>> Знаете ли вы, что компания Warmup недавно выпустила новую серию электрических полотенцесушителей? Проверь их!

#1 Руководство для покупателей Теплые полы и водяные системы

Представьте, что в холодный день вы выходите из теплой постели или душа на теплый пол. Вот что произойдет, если в вашем доме установлен теплый пол.

Системы лучистого обогрева пола нагревают предметы и людей в помещении непосредственно за счет инфракрасного излучения. Такой способ обогрева намного эффективнее и комфортнее, чем системы, нагревающие воздух; Благодаря теплу, идущему снизу вверх, температура в помещении будет намного более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основных системы лучистого обогрева пола: электрический , водяной и воздушный теплый пол.

Из этих трех наиболее часто используются электрические и водяные системы.

Водяной лучистый теплый пол обычно используется для обогрева больших площадей и целых домов и обычно встраивается на этапе строительства. №

Электрический теплый пол — отличный выбор для небольших проектов, таких как обогрев пола на кухне или холодной ванной. Он прост в установке и экономичен.

Теперь давайте углубимся в историю лучистого отопления, как оно работает и какие системы лучистого обогрева пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие считают, что напольное лучистое отопление является довольно новой концепцией, но на самом деле это один из старейших способов отопления дома. Системы лучистого обогрева полов появились еще за 5000 лет до нашей эры в Китае и Корее.





Изображение предоставлено: Wikipedia.org

Примерно в третьем веке до н.э. римляне начали совершенствовать эту систему, создавая слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, позволяющих нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и не возрождалась в Европе примерно до 17 века, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к некоторым первым исследованиям того, как работает лучистый теплообмен.

Лучистое отопление впервые появилось в США во время Гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток. В 1907 году было обнаружено, что небольшие трубы с горячей водой можно замуровывать в бетон или штукатурку, и этот процесс начали применять.

Однако только когда Фрэнк Ллойд Райт начал видеть преимущества системы, она стала более широко использоваться.

Концепция лучистого теплого пола





Изображение предоставлено: Sustainability Workshop

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов. Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола





Image Credit: Watts.com

Теплые полы имеют много преимуществ для домовладельцев. Поскольку вы не нагреваете воздух, температура в комнате будет более постоянной от пола до потолка, поскольку тепло не оставляет холодных участков на земле.

Вы будете чувствовать себя более комфортно в комнате с теплым полом, который во многих случаях потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже. Он работает под различными типами напольных покрытий, поэтому не будет умалять красоту вашего дома.

А поскольку воздух не продувается через воздуховоды, в вашем доме циркулирует меньше аллергенов. Он также прост в эксплуатации, абсолютно бесшумен и довольно прост в установке.

Основные компоненты систем лучистого обогрева пола





Изображение предоставлено: ThisOldHouse

В зависимости от типа выбранной вами системы существует всего несколько ключевых компонентов, необходимых для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, это водонагреватель или бойлер, трубы в полу, которые обычно изготавливаются из труб PEX, и водопроводный коллектор со всеми необходимыми клапанами и фитингами, по которому горячая вода поступает от котла. на пол.

Для электрических систем вам понадобится напольный коврик с подогревом, который подключен к электрической панели вашего дома, а во всех системах вам понадобится термостат для управления системой и нагревом.

Типы установки лучистого теплого пола

Существует два основных способа установки лучистого теплого пола – влажная и сухая установка.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола, названия установок происходят от того, как проложены трубы или электрические провода.





Схема установки в мокрой среде
Изображение предоставлено: PennState College of Earth and Mineral Sciences

В мокрой системе трубы или провода встроены в бетон или другой материал, который может легко передавать тепло.

Это называется мокрой системой, потому что провода или трубки помещаются во влажный материал; как только материал затвердеет, пол будет сухим, даже если вы используете метод водяного отопления.





Схема сухой установки
Изображение предоставлено: PennState College of Earth and Mineral Sciences

В сухой системе трубы или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода дадут вам эффективное и постоянное тепло, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете отопление, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплом полу с подогревом





Изображение предоставлено: ConcreteNetwork.com

Несмотря на то, что лучистое отопление существует уже тысячи лет, многие люди до сих пор считают его новой технологией, что, в свою очередь, привело к возникновению нескольких мифов и заблуждений, связанных с ним.

Во-первых, сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что обогревает только пол, а не дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного обогрева; большинство систем лучистого отопления равномерно обогревают весь дом.

Третий миф связан с тем, что тепло поднимается вверх; многие люди думают, что это означает, что система не будет работать.

Но на самом деле поднимается горячий воздух, поэтому в системе с принудительной подачей горячего воздуха у вас будет разная температура в помещении по мере того, как воздух нагревается, поднимается, охлаждается и снова опускается. Помещения с теплым полом всегда остаются теплыми.

Многие также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого прогрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и нужно.

Лучистое отопление пола в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого тепла. Их также можно размещать на стенах и потолках.

Лучистое отопление пола, вероятно, является наиболее эффективным методом, так как в жилом помещении происходит равномерное распределение тепла.





Изображение предоставлено: BTL Property

Радиационные панели могут быть установлены на стенах для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что ими трудно покрыть большие пространства.

Лучистые потолки, однако, часто могут быть даже более эффективными, чем лучистые полы, и, поскольку поднимается только горячий воздух, а не само тепло, лучистые потолки могут создать очень комфортную комнату, не беспокоя ваш текущий пол.

Типы систем лучистого теплого пола

Существует три различных типа систем лучистого теплого пола, которые необходимо учитывать. У каждого есть свои особенности, которые могут сделать его лучше или хуже подходящим для вашего дома.

1. Система лучистого теплого пола с воздушным обогревом

Системы воздушного отопления — древнейший тип лучистого тепла, который впервые использовался в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому менее распространены. Вместо того, чтобы закачивать воздух прямо под пол, нагретый воздух циркулирует по ряду труб, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому эта система может быть более быстрой.





Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы направлять воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться непростой задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, в целом они занимают меньше места; вам не нужна большая печь или котел.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее необходимо установить с помощью мокрой установки. Нагреватели размещены в коробках внутри бетона и могут быть размещены в любом месте для легкого доступа. Это может облегчить техническое обслуживание и ремонт в случае необходимости.

Воздушные полы с подогревом можно использовать во всех типах зданий и на всех полах, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон. №

Они могут быть установлены либо в несущей плите на уровне земли, либо в системе подвесного пола.

При укладке плит земля выравнивается, а затем покрывается слоем полистирола. Затем он используется для удержания коробов печи, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем установка заливается бетоном обычным способом создания плиты. Отверждение начинается через 3 дня, и весь процесс занимает примерно 3 недели. №

Возможна модернизация, но все равно требуется использование монолитного бетона, мокрая установка. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным обогревом





Изображение предоставлено: Ecohome. net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично водяным системам. Это не включает стоимость пола, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать систему с частичными солнечными панелями, чтобы компенсировать эксплуатационные расходы, так как они могут быть выше с этим типом системы; в стоимость установки не входит установка солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и сочетаете ли вы ее с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10 % на счетах за электроэнергию.

Общие проблемы с системой обогрева пола с воздушным обогревом

Наиболее распространенная проблема с этим типом системы – воздуховоды. Большинство воздуховодов со временем подвергается коррозии внутри бетона, что приводит к проблемам в будущем.

В настоящее время только одна компания производит воздуховоды из коррозионностойких материалов, которые можно без проблем использовать в системах такого типа. Бетон должен быть полностью вылечен, прежде чем система может быть активирована, чтобы гарантировать успех.

Эта система не может быть установлена ​​всухую, что может быть проблематично для установки на втором этаже и без перекрытия.

Воздух не может удерживать столько тепла, сколько вода, поэтому в целом они не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным обогревом для коммерческих и промышленных помещений





Изображение предоставлено: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа систем в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы лучистого пола с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий всех типов.

2.

Электронная система обогрева пола





Изображение предоставлено TheSpruce.com

В электронной системе обогрева пола , провода или кабели, а иногда и маты в небольших помещениях, укладываются либо влажным, либо сухим способом под полом. Провода напрямую подключены к электричеству дома, а пол управляется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

Для небольших помещений маты с проводами можно укладывать тонким слоем раствора, при этом маты обрезаются по площади. В больших помещениях сами провода обычно петляют на расстоянии около 3 дюймов друг от друга по всему пространству, также замуровывая их в тонкий слой раствора.

В системе используется теплопроводящий пластик, который помогает передавать тепло от кабелей на этаж выше.

Электрические системы обогрева пола часто немного быстрее в использовании, так как кабели начинают генерировать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать их через систему.

Их можно без проблем установить под любым типом пола, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Электрические системы лучистого отопления, однако, дороже как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, их часто можно использовать в качестве дополнительного источника тепла.

Стоимость электрических систем лучистого отопления

Существует несколько типов электрических систем обогрева пола, поэтому точная стоимость может варьироваться в зависимости от того, какой из них вы выберете. Тем не менее, вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы по-прежнему сэкономите от 10% до 20% от средней стоимости электроэнергии для печей с принудительной подачей горячего воздуха просто потому, что система настолько эффективна при обогреве помещения; в процессе не теряется тепло или энергия.

Лучшие системы электрического обогрева пола

Хотя различные системы в основном работают одинаково, они могут быть нескольких разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасное отопление. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, мы приводим наши лучшие рекомендации для электрических систем обогрева полов: Электрическая система обогрева пола LuxHeat 120 В, полный комплект

Лучше всего подходит для небольших помещений: Система обогрева пола Heatwave с термостатом GFCI


Применение систем электрического обогрева пола в коммерческих и промышленных целях

https://www. youtube.com/watch?v=XaRnqUIDxUI

Электрический теплый пол часто используется в коммерческих и промышленных целях. Различные типы матов или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и малые площади.

Универсальность установки, позволяющая выполнять как мокрую, так и сухую установку, а также модернизацию всех видов, означает, что ее можно установить очень быстро и почти сразу же ввести в эксплуатацию, что делает ее хорошим выбором для больших зданий, которые могут иметь индивидуальные офисы для отопления и контроля.

3.

Водяная система лучистого теплого пола





Изображение предоставлено: PlumberMag.com

Водяной теплый пол использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб PEX, которые встроены под ваш пол при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает этаж выше. Система полностью закрыта, что позволяет воде течь по контуру или в открытой системе.

Этот тип системы может быть установлен под любым типом пола и очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительной подачей тепла, что позволяет сэкономить до 30 % на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую установку.

Типы водяных систем напольного отопления





Изображение предоставлено: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяной системы лучистого обогрева пола — процесс с открытым или замкнутым циклом. В процессе с открытым контуром вода извлекается из такого источника, как скважина, нагревается и один раз прокачивается через систему, прежде чем сбрасываться.

В закрытой системе теплообменник постоянно нагревает воду, которая проходит по петле через пол. В этом типе системы вода содержится, поэтому меньше вероятность того, что что-то будет загрязнено или попадет в систему, например, бактерии.

Основные компоненты водяной системы лучистого напольного отопления

Водяная система довольно проста и состоит из источника тепла, трубопровода, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные нагреватели, солнечные водонагреватели или безрезервуарные системы. Трубка почти всегда PEX, гибкая трубка, которая не трескается, не подвергается коррозии и не ломается со временем.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система может замерзнуть при низких температурах, когда она не используется.

Теплообменник необходим в системах с замкнутым контуром, а насос необходим для обеспечения циркуляции воды по трубам. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях водяной системы водяного отопления пола.

Надлежащее использование водяной системы лучистого отопления

Эту систему можно использовать в качестве единственного источника отопления в вашем доме. Требуется регулярное техническое обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат так же высоко, как с другими источниками тепла.

Процесс установки системы водяного лучистого отопления





Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может выполняться как влажным, так и сухим способом. Котел подключен к водопроводному коллектору, ряду труб и клапанов, которые направляют воду на пол. Коллектор соединен с серией труб, которые можно проложить по полу в виде петли на расстоянии примерно 3 дюйма друг от друга. При мокрой установке ее можно забетонировать, а при сухой установке ее можно проложить в межэтажном пространстве.

Его можно укладывать под любой тип напольного покрытия, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера укладки, а также от того, будет ли это влажная или сухая укладка. ; при мокрой укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний настил можно уложить сразу, и он может быть введен в эксплуатацию в течение нескольких дней.

Стоимость водяного теплого пола

Стоимость установки водяной системы является одной из самых низких из трех типов. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут достигать 14 долларов за фут для мокрой установки. Это не включает стоимость готового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% ваших счетов за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Распространенные проблемы и способы их устранения в системах напольного отопления Hydronic





Изображение предоставлено: Griffith Energy Services

С большинством гидравлических систем возникает несколько проблем, и наиболее распространенные из них связаны с клапанами и циркуляционными насосами. Иногда их нужно ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды. Выпуск воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Как и другие формы лучистого отопления полов, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию с меньшими затратами, поэтому они имеют смысл для крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать работу более удобной для сотрудников, а также для клиентов в розничной торговле, без горячих или холодных точек, с которыми приходится иметь дело.

Теплый пол своими руками

Хотя большинство самодельных систем, использующих лучистое отопление, являются электрическими, можно установить несколько небольших секций водяного отопления, если вы умеете работать с сантехникой.

Некоторые компании пришлют вам комплект, который содержит различные компоненты и схему, которую вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухой установки; мокрые установки и системы всего дома следует оставить профессионалам.

Компании, занимающиеся укладкой полов с подогревом, которые предлагают продукты и услуги по установке

Вот некоторые из компаний, которые обеспечивают укладку полов с подогревом и первоклассную продукцию.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
