Буферная ёмкость для системы отопления

Для чего нужна буферная ёмкость

По сути , буферная ёмкость – стальная емкость в утеплителе от 300 до 2000 литров, можно даже назвать ее «Термосом» . Чтобы понять и разобраться, зачем она нужна, представьте себе такую ситуацию: Вы на даче решили попить чаю. Разожгли костёр, поставили на огонь чайник, вскипятили, сделали себе стаканчик и выпили. Замечательно. Через 2 часа Вам снова захотелось чая… Но вода уже остыла. И Вам опять необходимо разжигать костёр, ставить чайник и т.д. А теперь представьте, что у Вас есть термос… Накипятили один раз целый чайник воды, залили в термос и пьете чай целый день. Разжигать огонь и кипятить воду для чая в этом случае Вам придётся только один раз. И отвлекаться будете меньше, и дрова сэкономите 🙂

В случае с системой отопления ситуация аналогичная. Буферная ёмкость способна накопить определённое количество тепла, а потом отдавать его постепенно.

Где мы берём «лишнее» тепло

Предположим, что Ваш дом имеет отапливаемую площадь 220 м2.

Когда летом на улице температура такая же, как и в доме (+20°С), теплопотери равны 0, дом тепло не теряет. С уменьшением температуры на улице дом начинает терять тепло:

  • при +16°С дом теряет 2 кВт в час;
  • при +9°С — 4,5 кВт в час;
  • при +4°С — 6,5 кВт в час;
  • при 0°С — 8 кВт в час;
  • и так далее…
  • при температуре на улице -25°С теплопотери составят примерно 18кВт/час (цифры примерные , рассчитать точные теплопотери дома может только специалист на основании предоставленных Вами данных , таких как материал, из которых построен дом и степени его утеплении и т.п.).

Для восполнения этих потерь тепла мы должны поставить котёл такой же мощности как и максимальные теплопотери дома, а лучше – даже чуть больше (а вдруг -35°С мороз ударит :)). То есть мы ставим котёл 22 кВт.

Нужно отметить, что мощностью твердотопливного котла можно управлять в очень узких пределах. Или дрова горят (25 кВт), или – не горят (0 кВт). Можно, конечно, уменьшить доступ кислорода прикрыв заслонку и снизить интенсивность горения, но эффект – незначительный.

Будет киловатт 12-15, не меньше.

А теперь представим, что дело происходит осенью. Котёл горит( тлеет) на минимуме и выдаёт 15 кВт мощности. Температура на улице — 0°С и дом теряет только 8 кВт. Не очень хорошо. Дров-то вы сжигаете на 15 кВт, т.е. почти в два раза больше чем нужно. Мало того, встаёт вопрос: куда деваются остальные 7 кВт? Есть два варианта:

  • перегретые радиаторы, в доме жарко;
  • закипевший котёл, что чревато повреждениями самого котла и всей системы отопления.

Согласитесь, не совсем приятные последствия. Как избавиться 7 кВт лишней мощности? Вот именно эту «избыточную» мощность мы и отправляем в буферную ёмкость.

Рассмотрим примерную схему обвязки котла и буферной емкости :

— радиаторы
— циркуляционный насос
— комнатный термостат



Котёл греет воду и при помощи циркуляционного насоса рис.1 эта вода подаётся в буферную ёмкость. Соответственно, такой же объём воды, но остывшей, возвращается в котёл. Насос рис. 2 подаёт горячую воду из верхней части буферной ёмкости к радиаторам. Такой же объём воды (остывшей) возвращается в нижнюю часть буферной ёмкости. насос рис.1 работает тогда, когда горит котёл. К Насосу рис. 2 подключён комнатный термостат, который может включать-выключать насос в зависимости от температуры в доме.

Посмотрим как «лишняя» мощность аккумулируется в буферной ёмкости. С помощью Насоса 1 тепловая мощность (нагретая котлом вода) передаётся буферной ёмкости. Пусть это будет 15 кВт из примера выше.

Насос 2 отдаёт мощность радиаторам (возмещает теплопотери). Предположим, что производительности насосов равны. Соответственно, сколько тепловой мощности придёт в буферную ёмкость, столько же уйдёт на радиаторы (те же 15 кВт). Но у нас на дворе – осень 🙂 (см. пример выше), температура 0°С, теплопотери дома 8 кВт. Мы подаём в радиаторы слишком много горячей воды. Что произойдёт? Температура в доме станет расти. Достигнет заданной на термостате комфортной (например 20°С) и Насос 2 выключится. Радиаторы через некоторое время начинают остывать, падает и температура в доме. Когда температура в доме упадёт ниже заданной на термостате, Насос 2 включится и снова будет греть радиаторы. То есть, Насос 1 работает постоянно,Насос 2 – с перерывами.

Так как их производительность одинакова, в буферную ёмкость будет приходить больше горячей воды, чем уходить. Соответственно, температура воды в буферной ёмкости будет повышаться. Так и происходит аккумулирование тепла. Теперь посмотрим, как мы отдаём набранное тепло. Котёл прогорел и

Насос 1выключился. В буферную ёмкость тепло больше не поступает. Но Насос 2 продолжает работать в прежнем режиме, забирает из буферной ёмкости горячую воду и возвращает холодную. Температура в буферной ёмкости падает.

Подводим итоги пользы буферной ёмкости ?!

У вас до сих пор возникает вопрос о пользе ? Температура в ёмкости упадёт, и следовательно опять нужно разжигать котёл . Но насколько быстро она упадет ? Если система сделана без буферной ёмкости температура начинает падать сразу и это падение начинает ощущаться человеком через 0,5 – 3 часа (в зависимости от температуры на улице, утеплённости дома и т.п.). Естественно температура будет падать медленно, ведь общий объём воды в системе отопления составит примерно литров 120. А с буферной ёмкостью (например, 500-750 литров) – 650-900 л. То есть в 5-6 раз больше. Соответственно и остынет этот объём воды в 5-6 раз медленнее. Вот и получится, что понижение температуры в помещении после остановки котла начнется не через 0,5-3 часа, а 4 – 18 часов. Вот вам и польза!  То самое время, которое Вы можете не топить котёл, экономия на дровах и нет излишек тепла которое перегревает систему отопления , имея при всем при том свои комфортные 22-24°С.

Затраты/Экономия.

Затраты в данном случае – это стоимость буфера, циркуляционных насосов, комнатного датчика, более емкого расширительного бака, обвязки трубой и стоимость монтажа. Сумма примерно 700-1200 евро в зависимости от мощности системы отопления.

Экономия — весь отопительный сезон вы будете тратить в 2 раза меньше топлива. Единственное, за минусом дней, когда температура воздуха на улице будет опускаться в глубокий минус.  В это время эффект буферной ёмкости будет немного меньше, ведь увеличиваются теплопотери. Также к минусам можно отнести размеры буферной ёмкости. Даже самая маленькая ёмкость на 500 литров имеет диаметр 650 мм и высоту 1700 мм. Для монтажа в небольшой котельной  4 м2 площади не хватит. Возможность установки появляется начиная с 5 м2, и это только возможность. Не факт, что получится. Для консультации, решения вопроса о технической возможности монтажа буферной емкости, оценки существующей системы отопления нужен выезд монтажников компании ООО «Теплобаза»  на объект.

Буферная ёмкость для систем отопления

В каждом здании, где для отопления используется твёрдотопливный котёл или камин с водяным контуром необходима установка буферной ёмкости.

Буферная (аккумулирующая) ёмкость является одним из главных элементов в системе обогрева помещений. Она предназначена для аккумулирования излишне выделенной энергии, произведенной котлом на твердом топливе. Применение этого устройства очень практично так, как нет необходимости в постоянном горении котла, энергии, собирающейся в накопителе от нескольких топок, хватает для сохранения тепла и нагрева воды. Другими словами, можно сказать, что она нужна для забора, хранения и последующей передачи избыточной горячей воды, полученной от источников тепла. Работу данной ёмкости можно сравнить с работой термоса.

К буферной ёмкости можно подключать электрический или газовый котёл, коллекторы солнечные, насос тепловой. Все подключённые к буферу тепловые генераторы будут работать на аккумулирование тепла, которое затем можно использовать на различные хозяйственные нужды, например, для системы отопления, подогрева пола или стен, теплицы, бассейна. При желании буферная ёмкость может быть укомплектована встроенным бойлером косвенного нагрева или проточным теплообменником для нагрева воды.

Система в которой используется буферная ёмкость работает слажено, мягко без перебоев, может нагреваться и отдавать тепло по-разному, что зависит от точки подключения ёмкости и качественного монтажа системы отопления. При правильном подборе оборудования, нормальном утеплении здания тепло в помещениях будет сохраняться на протяжении 1 – 2 суток.

Используя тепловой аккумулятор, можно повысить КПД котлов до 90 процентов и снизить расход топлива на 32 % в сравнении с такой же системой без буферной ёмкости. Это позволяет вне зависимости друг от друга регулировать температуру в каждого помещения. Повысить ресурс котла за счет снижения объёма образующихся кислот и нагара на теплообменнике.

Устанавливая буферные емкости можно снизить количество топок до одного раза в сутки, при этом котлы работают на полную мощность, топливо сжигается максимально, и тепло не будет уходить впустую. На одном котле можно установить только одну ёмкость или устроить каскад из нескольких меньших моделей, что позволит использовать двухучетный тариф на электроэнергию.

Двухучетный тариф заключается в том, что накапливать тепло можно, нагревая счетчиком в ночное время, когда стоимость электроэнергии небольшая, а в дневное время отдавать его, когда стоимость электричества намного выше. Такая система снижает финансовые затраты на отоплении электричеством и равна приблизительно расходам на отопление дровами. Если взять котел мощностью 8-12 кВт, то разность в оплате до установки буферной ёмкости и после нее окажется весьма ощутимой. Также повысится КПД котла на 3-5%, а это тоже хорошая экономия.

Изготавливают буферные ёмкости из стали самых различных объемов, форм в теплоизоляции и без утепления.

Если вы думаете, какой теплоаккумулятор купить, заходите на наш сайт и специалисты проконсультируют и помогут вам грамотно подобрать нужную ёмкость.

Дата: 06.10.2017

Назад в “Статьи”

Буферная емкость для твердотопливного котла: принцип действия

Установка в жилом доме твердотопливного котла — задача одновременно проста и понятно, однако при детальном рассмотрении, связана с многочисленными техническими и технологическими сложностями. Сегодня многие граждане стремятся оборудовать свой дом нагревательным прибором, работающим на твердом топливе. Это объясняется хорошими эксплуатационными характеристиками отопительного оборудования данного вида, отсутствием необходимости получать разрешение на монтаж твердотопливного нагревательного прибора. Не последнюю роль в плане выбора отопительной техники играет стоимость топливного ресурса и его относительная доступность.

Однако выбрать котел и установить его в доме – этого мало. Для нормальной работы системы автономного отопления потребуется дополнительная установка различных устройств, приспособлений и механизмов. Большая часть таких приспособлений обеспечивают нормальное функционирование всего отопительного комплекса и его безопасность. Буферная емкость или теплоаккумулятор, для твердотопливного котла как раз относится к разряду таких устройств, без которых ни один нагревательный агрегат не сможет полноценно работать. Что же такое буферная емкость, разберемся детально?

Место буферной емкости в автономной системе отопления

Не каждый из нас в состоянии осмыслить и представить, как должна выглядеть в оптимальном варианте домашнее отопление и как должен работать тот или иной механизм. Отопительные приборы являются только источником тепловой энергии, с помощью которой происходит нагрев теплоносителя, расходящегося уже по отопительному контуру. Для того, что бы весь процесс протекал максимально эффективно и при этом, была обеспечена безопасность работы нагревательного агрегата, в обвязку обязательно включается буферная емкость.

Без этого устройства ваш твердотопливный котел (любой нагревательный аппарат) будет представлять собой бомбу замедленного действия, которая при малейшем сбое в системе, может доставить массу хлопот и неприятностей.

Ответить на вопрос, для чего дома нужно устанавливать такой большой по размеру агрегат, поможет анализ принципа работы твердотопливного котла.

На заметку: установка твердотопливных агрегатов, эксплуатация котлов без буферной емкости в США, во многих странах Европы запрещена.

По сути, название устройства, объясняет его назначение. Его основная задача, играть роль буфера между работающим котлом и системой отопления. Задача буфера заключается в снижении или в повышении теплоемкости теплоносителя, циркулирующего в отопительном контуре. За счет своего объема, емкость в состоянии влиять на температурный режим степени нагрева котловой воды.

С точки зрения механики, емкость является обычным термосом, т.е. металлический целостный сосуд, утепленный снаружи изоляционным материалом. По месту расположения, это устройство неразрывно связано с нагревательным прибором. Устанавливается накопитель в непосредственной близости от котла. Для чего нужен этот громоздкий агрегат в системе отопления? Все объясняет режим работы отопительных аппаратов и особенности их конструкции.

Принцип действия устройства

*

Каждый отопительный прибор имеет свой, особый принцип действия. Одни котлы отличаются равномерным режимом работы (газовое и электрическое нагревательное оборудование), другие, наоборот, отличаются нестабильным процессом. Интенсивность нагрева зависит от способа подачи топлива и наличию устройств, контролирующих процесс горения. С приборами, работающими на природном газе или от электричества, все обстоит просто и понятно. Что бы регулировать температуру нагрева теплоносителя достаточно уменьшить или вообще прекратить подачу газа, отключить электропитание. Постоянное энергоснабжение обеспечивает бесперебойную работу котельного оборудования. И днем и ночью котел работает в автоматическом режиме, самостоятельно регулируя температуру нагрева теплоносителя.

Твердотопливные котлы  —  агрегаты с большой инерционностью. Заложенное в топку топливо горит постоянно, и быстро прекратить этот процесс физически невозможно. Получаемая в процессе горения тепловая энергия не должна тратиться впустую. Избыток тепла накапливается вместе с теплоносителем в специальной емкости, которая выступает в роли аккумулятора тепловой энергии.


Аналогично обстоит ситуация со снижением интенсивности работы котла. При сгорании топливной массы, котел резко теряет свою производительность, котловая вода в отопительном контуре начинает стремительно остывать. Без очередной порции топлива возникает угроза снижение температуры в отапливаемых помещениях. Выход конечно есть. Новая закладка дров или угля решит проблему. Другой вопрос, как часто вы сможете заниматься подобной процедурой, особенно если топка оказалась пустой в ночное время.

Твердотопливный котел, соединенный с буферной емкостью  —  комплекс, способный за вас решить проблему теплоснабжения жилых помещений. Установка буферной емкости освобождает вас от частой и тяжелой работы по загрузке камеры сгорания нагревательного прибора очередным количеством дров.

На заметку: подсчитано, правильно рассчитанный теплоаккумулятор (буферная емкость) существенно уменьшает количество загрузок топки топливным материалом. В среднем число загрузок уменьшается, зависимости от модели и типа котла, в 2 раза. Налицо реальная экономия вашего личного времени и топливного ресурса (на 30-50%).

Понять принцип действия буферной емкости можно на примере работы автомобильного аккумулятора. Пока в машине включен двигатель, параллельно работает генератор электрического тока. Вырабатываемая генератором электроэнергия накапливается в аккумуляторе. При остановке основных двигателей, аккумулятор отдает обратно в автомобильные системы необходимую энергию.

Аналогично работает и буферная емкость. Есть тепло, теплоаккумулятор его накапливает, как только нагревательная установка перестает вырабатывать тепло, из накопительной емкости горячая вода расходуется на обогрев все системы отопления.

В чем еще польза буферной емкости. Основные преимущества

*

Помимо своего прямого назначения, накопитель горячей воды выполняет целый ряд других, не менее полезных функций. Отопительные агрегаты, работающие на твердом топливе, как правило, имеют различные стадии горения. Это момент розжига, интенсивное горение и соответственно, процесс затухания. На второй стадии, во время интенсивного горения котел вырабатывает максимальное количество тепловой энергии, больше, чем необходимо для обогрева. В начальной и в конечной стадии, когда топливе только начинает гореть или заканчивается, нагревательные приборы далеки от своей номинальной мощности.

Подобный режим работы твердотопливных аппаратов без дополнительного оборудования обычно вызывает ряд бытовых неудобств. О том, что возможны перепады с температурой теплоносителя в отопительном контуре уже было сказано.

Важно! Накопитель горячей воды не позволит при длительном отсутствии топлива в топке, разморозиться ни самому котлу, ни всей системе отопления. Некоторые модели буферных емкостей способны обеспечивать подачу теплой воды в котел и в отопительный контур на протяжении 12-24 часов. Что немаловажно для жителей отдаленных районов.

При отсутствии теплоаккумулятора, когда в доме интенсивно используется горячая вода на бытовом уровне, проблем не избежать. Буферная емкость, как раз призвана устранять возникающие перепады с обогревом жилых помещений и обеспечивать нормальную работу системы ГВС.

Преимущества использования накопителя очевидны, и зная о них, вы уже не будете скептично смотреть на громоздкий бак, стоящий в вашей котельной. Монтаж буферной емкости в системе домашнего отопления дает следующие преимущества:

  • работа нагревательных агрегатов на твердом топливе в экономичном режиме;
  • увеличение временных промежутков между загрузками топлива в котел;
  • возможность использовать отопительные приборы летом для работы системы ГВС;
  • техническая возможность использовать нагревательные агрегаты большой мощности в помещениях с низкой теплопотерей;
  • простая и понятная конструкция устройства не требует специального обслуживания и отличается длительными сроками эксплуатации;
  • статичное состояние устройства, не создающее бытовых неудобств;

Монтаж емкости достаточного объема позволяет осуществить установку в жилых помещениях других отопительных приборов.

К примеру: когда в систему автономного отопления включены сразу несколько нагревательных агрегатов разного вида. Нередко в частных домовладениях устанавливаются твердотопливные котлы в паре с электрическими приборами. Оба агрегата можно свободно подсоединить к одному теплоаккумулятору, причем для этой цели не потребуется установка дополнительных деталей в системе. Благодаря буферной емкости оба агрегата можно настроить на работу в плане приоритетности, сбалансировать их работу по мере необходимости.

*
Оценивая преимущества, которые дает системе отопления установка буферной емкости, не стоит забывать о безопасности.

Для любых нагревательных приборов основной опасностью является перегрев. Работающий котел на твердом топливе постоянно нуждается в контроле. Большая инерционность оборудования этого типа часто становится причиной перегрева, в результате чего агрегат может выйти из строя, а в худшем случае, привести к крайне неприятным последствиям. Накопитель горячей воды легко устраняет эту проблему, снимая избыточную нагрузку на обогревательный прибор.

Как правильно выбрать тепловой аккумулятор для своей системы отопления

Перед тем, как осуществлять монтаж системы отопления, определяются с видом основного источника тепла. От мощности твердотопливного котла и того объема задач, который прибор будет решать в процессе эксплуатации, зависит и объем теплоаккумулятора. Размеры и объем накопителя определяется еще и вашими бытовыми потребностями. Приоритетным  при выборе буферной емкости становится модель нагревательного агрегата, обладающая лимитом мощности и ограниченным временным ресурсом.

Другими словами:

  • при работе в паре с твердотопливным котлом буферная емкость должна обеспечить аккумуляцию тепловой энергии во время разовой загрузки топливом, хватающей на раздачу горячего теплоносителя по системе до последующей загрузки топочной камеры.

Здесь уместно сказать несколько слов о расчетных данных, которые влияют на выбор оптимального объема буферной емкости. С помощью расчетов можно определить реальную аккумулирующую способность конкретно взятого объема теплоносителя, оказывающую значение на теплоемкость.

Принято считать: теплоемкость котловой воды составляет 4,187 кДж кг/ 0С, что в свою очередь означает. Для нагрева 1 кг. воды всего на 10С, потребуется количество тепловой энергии в эквиваленте 4,187 кДж. Для нагревательных приборов это значение составляет 1 ккал = 1,163 Вт/ч.

*

Для полноты картины считаем. При установке теплового аккумулятора объемом в 1000 л. (1000 кг.), для нагрева воды до температуры 500С, количество тепловой энергии сохраненной в баке составит 1000 х 50 = 50000 ккал или 58 тыс. кВт/ч.

При расходе горячей воды из буферной емкости и снижении температуры воды на 50 градусов, количество тепла соответственно уменьшится на аналогичное значение. Каждая схема подключения имеет свою методику расчетов емкости теплоаккумулятора, однако существуют следующие общие требования, которые необходимо учитывать:

  • накопительный бак должен быть способным аккумулировать максимальное количество избыточной тепловой энергии за время горения топлива при разовой загрузке;
  • чем выше пиковый расход тепловой энергии в отопительном контуре и чем длительнее максимальный расход тепла, тем больший объем потребуется для буферной емкости;
  • при высокой интенсивности горения котла в короткие промежутки времени потребуется установить дополнительный теплообменник, или отдельно, или интегрированный в буферную емкость;
  • накопитель должен иметь номинальное давление внутри большее, чем в точке подключения устройства к системе;
  • в накопителях горячей воды с двумя и более встроенными теплообменниками, система с меньшим рабочим давлением подключается к нижним теплообменным устройствам, а с сильным рабочим давлением, наоборот, к теплообменникам, расположенным вверху;
  • установка теплового аккумулятора обязывает монтаж в системе расширительного бака и предохранительного, термосмесительного клапана.

Заключение

Правильный расчет тепловой емкости теплоносителя, аккумулируемого в накопители, позволит работать твердотопливному котлу в нормальном режиме. Буферная емкость  в комплекте к другими предохранительными элементами не только обеспечивает бесперебойную работу отопительной системы, но и нормальное горячее водоснабжение. Буферная емкость, она же теплоаккумулятор, гарантирует не только безопасную работу нагревательных приборов, но и экономически целесообразна.

Единственный нюанс, на который придется обращать внимание при оборудовании системы отопления дома, заключается в выборе места под котельное помещение. Монтаж емкости большого объема потребует от вас технологического решения. В ряде случаев теплоаккумуляторы собираются прямо на месте.

Расчет емкости системы отопления – Система отопления

Ни для кого не секрет, что топливо для производства тепла перманентно увеличивается в цене. Каждый нормальный человек желает получить информацию: что сделать, чтобы улучшить систему квартиры. В каждой части РФ нужно в особое время обогревать коттедж. Трудно помыслить себе быт проживающего в РФ без обогревающего комплекса жилища. На нашем веб сайте собрано множество комплексов обогрева дачи, использующих совершенно разные способы извлечения тепла. Указанные системы получения тепла можно использовать как отдельный комплекс или комбинировать.

Что такое буферная емкость системы отопления?

По сути, буферные емкости для отопления представляют собой большой термос – металлический бидон с утепленными стенками. В системе отопления буферная емкость располагается между нагревательным прибором и тепловым контуром, и нагретая вода поступает первоначально в нее, а из нее – дальше в коллекторы, радиаторы и теплые полы.

Зачем нужна такая «прослойка»? Все дело в режиме работы нагревательных устройств (котлов). Вода в них нагревается путем сжигания топлива. Есть типы котлов, где топливо может подаваться и сжигаться равномерно (например, газовые котлы, котлы на пеллетах, снабженные бункером и шнеком для подачи). А есть котлы, где это невозможно теоретически (например, котлы на твердом топливе), либо котлы, где постоянное сгорание приводит к снижению КПД котла и повышенному износу топки (газогенераторные котлы), либо где постоянный нагрев стоит очень дорого (электрические котлы). Возьмем твердотопливные котлы. Они дешевы в установке и обслуживании, но у них есть одна проблема: если не подкладывать регулярно топливо, вода в отопительном контуре может быстро остыть. Что делать? Бегать и днем и ночью «подкинуть дровишек», или мерзнуть? Вот здесь и выручит буферная емкость. Нагретая вода поступает в нее, и постепенно расходуется на отопление. Применение буферной емкости в несколько раз увеличивает интервалы между топками котла и, соответственно, во столько же снижает расход топлива.

В случае с электрическим котлом буферную емкость полезно ставить чисто по экономическим соображениям. Известно, что электрокотел потребляет много электричества. Существуют дневной и ночной тарифы на потребленную электроэнергию, которые отличаются друг от друга в разы. Установка буферной емкости позволяет рассчитать режим работы котла так, чтобы он грел только в ночное время.

Европейский опыт применения буферных емкостей доказал его экономическую целесообразность. Кроме того, буферная емкость служит целям безопасности, снижая риск перегрева теплоносителя. Единственный минус буферной емкости – ее большой объем. Для установки системы отопления с применением буферной емкости необходимо помещение размером от 5 кв.м. Емкости большого объема нужно монтировать, разбирая крышу, либо сваривать прямо на месте (они просто не пройдут в двери).

Как рассчитывается объем буферной емкости

Как рассчитать буферную емкость, чтобы достичь желаемого уровня комфорта и при этом не делать огромные баки? Вообще, расчет буферной емкости при устройстве новой системы отопления – дело довольно сложное. Лучше, если это будет делать специалист теплотехник. Сначала на основании информации о площади дома, высоте потолков, материалов стен и перекрытий, рассчитываются теплопотери дома при определенной температуре наружного воздуха (обычно она выражается в «кВт в час»). Затем при помощи специальной формулы рассчитывается количество необходимого теплоносителя (воды), которая должна проходить по системе отопления за час для покрытия теплопотерь при максимально низкой температуре (например, при -25С). Это количество умножается на желаемое время между топками котла, и получается объем буферной емкости.

Гораздо проще производить расчет буферной емкости, если система отопления уже существует. В этом случае количество воды в системе и время между топками уже известно. Стоит только умножить существующий объем теплоносителя на желаемое время увеличения промежутков между топками, и вы получите нужный объем бачка. На практике известно, что при мощности котла 25-32 кВт и дома в 100-150 кв.м. буферной емкости в 1000л достаточно для топки 1 раз в сутки.

Источник: http://semidelov.ru/mar/raschet-bufernoy-emkosti/

2. Определяем температурный режим системы отопления.

Этот аспект необходимо рассматривать еще на стадии проектирования системы. В первую очередь нам важна температура теплоносителя на входе в радиаторы при максимальной мощности системы. Если у вас уже смонтировано отопление и вы просто хотите установить теплоаккумулятор. то достаточно только измерить температуру воды на входе в радиаторы при максимальной мощности. Если же ваша система отопления еще находится на стадии проектирования, то нужно посмотреть характеристики устанавливаемых радиаторов. Например: Одно ребро широкоизвестного радиатора FEROLLI при разнице температур в 50 градусов отдает 88,2 ватта тепловой энергии, а при разнице температур в 70 градусов отдает 136,6 ватт. О чем говорят эти цифры? Если у вас в доме температура +20 градусов, то при средней температуре на поверхности ребра в 20+50=70 градусов оно отдаст 88,2 ватта тепла. При средней температуре ребра в 20+70=90 градусов уже 136,6.

Источник: http://teplovhate.by/prochee/ta.html

Объем аккумулятора зависит в первую очередь от мощности котла. Теплоаккумулятор стоит выбирать так, чтобы время горения 2-3,5 ч (время горения одной полной загрузки дров) было бы достаточно для нагрева выбранного аккумулятора примерно на 40°C. При этом достигается наилучший кпд котла и оптимальное количество загрузок топлива в сутки (1-2 загрузки дров в сутки в морозную погоду). В таблице представлено время зарядки от котлов разной мощности (значения-ориентиры). В диапазоне желтого цвета – рекомендуемые время горения и объем теплоаккумулятора.

Тепловые аккумуляторы различных типов давно и успешно применяются в бытовых системах отопления. Особенно полезны они в системах отопления с тепловыми генераторами периодического действия.

Принцип действия теплового аккумулятора заключается в том, что в процессе работы котла часть его энергии направляется на нагревание дополнительного объёма теплоносителя, находящегося в большой по объёму ёмкости. Эта ёмкость (бак) имеет хорошую теплоизоляцию с очень малыми теплопотерями. После того, как котёл прекратит работать, и помещение начнёт охлаждаться, датчик температуры воздуха (или температуры воды в системе отопления) включает циркуляционный насос, который подаёт горячую воду из бака-аккумулятора в систему отопления. Температура воздуха (воды) повышается до установленного значения, и датчик выключает насос. Температура воды в баке немного уменьшается, но из-за хорошей теплоизоляции продолжает оставаться достаточно высокой. Циклы включения и выключения насоса продолжаются до тех пор, пока температура воды в баке будет оставаться выше, чем в системе отопления. В зависимости от объёма бака-аккумулятора, теплопотерь помещения, температуры наружного воздуха и заданной температуры воздуха в доме, такое устройство может обеспечить комфортное тепло в доме от нескольких часов до 1,5 — 2х суток при неработающем котле. При отсутствии в доме людей термостат (датчик) можно настроить на минимальную температуру обогрева, тогда запасённой энергии хватит на ещё больший период времени.

Тепловая мощность / уголь ………кВт …19 ……24 ……32 ……39 …….48

Тепловая мощность / дрова ……..кВт …18 ……23 ……29 …….35 ……45

Объём аккумулирующего бака ……..л ……800 …1000 .1350 .1650 .2000

Как видим, объёмы вполне реальные.

Некоторые типы аккумулирующих баков имеют дополнительные электронагревательные элементы, другие — возможность подключения солнечных коллекторов. К сожалению, российский рынок тепловых аккумуляторов пока ограничен, а стоимость очень высока. Однако, с ростом цен на энергоносители, их время скоро придёт. Что касается Вашего вопроса о возможности устройства теплового аккумулятора в системе водяного отопления с дровяной печью, то для человека с руками, головой и желанием жить

по-человечески, соорудить такую систему вполне возможно даже в сельских условиях. Самое сложное, пожалуй, добиться очень хорошей теплоизоляции бака. Схему гидравлического и электрического подключения можно посмотреть на указанном сайте.

Для чего нужна буферная ёмкость

По большему счёту, буферная ёмкость – это термос. Металлическая бочка в утеплителе от 500 до 1000 литров (можно больше, но обычно указанного объема достаточно). Чтобы понять, зачем она нужна, представьте себе такую ситуацию: Вы на даче решили попить чаю. Разожгли костёр, поставили на огонь чайник, вскипятили, сделали себе стаканчик и выпили. Замечательно. Через 2 часа Вам снова захотелось чая. Но вода уже остыла. И Вам опять необходимо разжигать костёр, ставить чайник и т.д. А теперь представьте, что у Вас есть термос… Закипятили один раз целый чайник воды, залили в термос и пьете чай целый день. Разжигать костёр и кипятить воду в этом случае Вам придётся только один раз. И отвлекаться будете меньше, и дрова сэкономите 🙂

В случае с системой отопления ситуация аналогичная. Буферная ёмкость способна накопить определённое количество тепла, а потом отдавать его постепенно.

Где мы берём «лишнее» тепло

Предположим, что Ваш дом имеет отапливаемую площадь 200 м2. Когда летом на улице температура такая же, как и в доме (+20°С), теплопотери равны 0, дом тепло не теряет. С уменьшением температуры на улице дом начинает терять тепло:

    при +15°С дом теряет 2 кВт в час; при +10°С – 4 кВт в час; при +5°С – 6 кВт в час; при 0°С – 8 кВт в час; и так далее. при температуре на улице -25°С теплопотери составят примерно 18кВт/час (цифры взяты для примера, точные теплопотери дома может рассчитать только специалист на основании предоставленных Вами данных о материалах, из которых построен дом, его утеплении и т.п.).

Для восполнения этих потерь тепла мы должны поставить котёл такой же мощности как и максимальные теплопотери дома, а лучше – даже чуть больше (а вдруг -35°С мороз стукнет :)). То есть мы ставим котёл 20 кВт.

Нужно отметить, что мощностью твердотопливного котла можно управлять в очень узких пределах. Или дрова горят (20 кВт), или – не горят (0 кВт). Можно, конечно, уменьшить доступ кислорода прикрыв заслонку и снизить интенсивность горения, но эффект – незначительный. Будет киловатт 15, не меньше.

А теперь представим, что дело происходит ранней осенью. Котёл горит на минимуме и выдаёт 15 кВт мощности. Температура на улице – 0°С и дом теряет только 8 кВт. Не очень хорошо. Дров-то вы сжигаете на 15 кВт, т.е. почти в два раза больше чем нужно. Мало того, встаёт вопрос: куда деваются остальные 7 кВт? Есть два варианта:

    перегретые радиаторы, в доме жарко; закипевший котёл, что чревато повреждениями самого котла и всей системы отопления.

Согласитесь, не очень хорошие последствия. Как избавиться от этих 7 кВт лишней мощности? Вот именно эту «лишнюю» мощность мы и аккумулируем в буферной ёмкости.

Как это работает на практике

Рассмотрим схему:

Источник: http://www.wirbel-rus.ru/news/177/

Современная система отопления должна не только поддерживать комфортный уровень температуры во время работы котла, но и после этого. Снижение температуры теплоносителя в трубах происходит относительно быстро, поэтому необходимо установить дополнительные устройства. Лучше всего себя в этом плане зарекомендовала система отопления с теплоаккумулятором своими руками: схема, расчет, подключение которой можно сделать практически для любого автономного комплекса.

Принцип работы

Теплоаккумулятор

Теплоаккумулятор представляет собой большую емкость, заполненную водой. Она нагревается от системы отопления прямым или косвенным образом. В результате этого температура воды повышается до максимального значения. Когда перестает работать котел происходит обратный процесс — энергия от нагретой воды передается теплоносителю.

Для выполнения этой задачи подключение к системе отопления теплоаккумулятора должно выполняться на максимально близком расстоянии от выходного патрубка котла. Кроме этого предъявляются следующие требования к конструкции:

  • Правильно рассчитать объем. Он напрямую зависит от площади отапливаемого помещения;
  • Теплоизоляция стенок. Это необходимо для уменьшения тепловых потерь, чтобы обеспечить максимальную теплоемкость;
  • Возможность дополнительной функции горячего водоснабжения (ГВС).

Подобная система отопления с теплоаккумулятором может обеспечить уменьшение расхода топлива до 30%.

Важно. Значительно повышается уровень комфорта, выражающийся в поддержании оптимальной температуры долгое время даже при неработающем котле.

Однако перед планированием изготовления и установки теплоаккумулятора следует учитывать такие негативные факторы:

  • Уменьшение КПД. Так как часть энергии от теплоносителя будет расходоваться на нагрев воды, то температура в радиаторах будет ниже, чем без теплоаккумулятора;
  • Эффективный самодельный теплоаккумулятор отопления актуально устанавливать только для систем с высоким температурным режимом работы – от 80/60. В противном случае потери тепла за счет нагрева воды значительно уменьшат степень нагрева воздуха в комнатах;
  • Большой объем емкости. Для аккумулирования достаточной энергии следует выбирать теплоаккумуляторы большой вместительности. Только так их работа будет по-настоящему эффективной.

Перед самостоятельным изготовлением необходимо сначала определиться с оптимальной конструкцией.

Обзор моделей

Заводской теплоаккумулятор

В качестве основы для самодельного теплоаккумулятора отопления можно рассмотреть стандартную заводскую модель. Она представляет собой емкость с несколькими патрубками для подключения. Внутри находится трубопровод в виде спирали, по которому протекает теплоноситель. Материал изготовления трубы — медь или оцинкованная сталь.

Внимание. Для повышения эффективности работы в конструкции предусмотрен дополнительный нагревающий элемент – электрический ТЭН.

Он служит в качестве альтернативного источника тепловой энергии для поддержания температуры воды в емкости на нужном уровне. Особо следует обратить внимание на конструкцию, а в частности — на обеспечение максимальной теплоизоляции. Она состоит из двух стенок, между которыми располагается слой утеплителя. Чаще всего это базальтовая вата. В результате подобный теплоаккумулятор для котлов отопления имеет следующие положительные качества.

  • Равномерный нагрев воды по общему объему;
  • Возможность функционирования систем отопления с помощью ТЭНа даже при не работающем котле;
  • Минимальные тепловые потери от стенок корпуса.

Однако стоимость такой конструкции высока, а ее самостоятельное изготовление проблематично из-за сложности. Поэтому чаще всего применяется другая схема отопления с теплоаккумулятором.

В данном случае конструкция представляет собой емкость, в которой устанавливается спиральная труба отопления. Она имеет четыре патрубка для прямой и обратной трубы — входящие и выходящие. Ее изготовление намного проще, чем для вышеописанной модели. Для этого достаточно сварить емкость и сделать в ней соответствующие патрубки.

Важно. Если у системы отопления с теплоаккумулятором своими руками по схеме и расчету не предусмотрено подключение дополнительных источников забора энергии – по этому вопросу нужно проконсультироваться у специалистов.

Одним из преимуществ этой конструкции является небольшая трудоемкость работ. Но она менее эффективна, что сказывается на времени остывания воды. Ее можно модернизировать — установить электрический ТЭН. Подобная система отопления с небольшим теплоаккумулятором будет работать даже без котла. Но в этом случае значительно повысятся затраты электроэнергии. Пользоваться системой ГВС не рекомендуется, так как снижение КПД установки будет велико.

Расчет мощности

Самодельный теплоаккумулятор

Главным техническим параметром теплоаккумулятора является его полезный объем. От этого зависит количество тепловой энергии, способной аккумулироваться в воде. Правильный расчет теплоаккумулятора для отопления начинается с анализа помещения. Сначала определяется его площадь, исходя из чего рассчитывается минимальное значение мощности, необходимое для обогрева всех комнат в течение одного часа. Делается это с помощью следующей формулы.

Для помещения площадью 90 м² необходимо в час вырабатывать 9 кВт энергии. Далее следует рассчитать количество запасенной энергии в теплоаккумуляторе для отопления на 1 м³ воды. Этот показатель зависит от ее температуры. Чтобы избежать долгих вычислений в таблице показаны данные для различных значений отдачи энергии от теплоносителя воде в емкости.

Источник: http://strojdvor.ru/otoplenie/kak-sdelat-teploakkumulyatory-dlya-otopleniya-svoimi-rukami-opisanie-konstrukcii-i-metodiki-izgotovleniya/

Смотрите также:
28 сентября 2021 года

Что такое буферная емкость для системе отопления + видео

Отапливаете свой жилой дом при помощи твердотопливного котла, но постоянное подбрасывание дров в топку сильно огорчает? Знаем не понаслышке, что твердотопливный котел обеспечивает помещение теплом, пока в нем горят дрова, когда дров прогорают и их подача прекращается, котел перестает генерировать тепло и вся система отопления мигом остывает.

Тот, кто пользуется твердотопливным котлом, знают чего стоит заставить себя встать ночью, для того, чтобы подбросить дрова в топку. Еще важный момент: мощность твердотопливного котла сложно регулировать и когда за окном 0 градусов и дом теряет только 8 кВч, то дров котел сжигает на 15 кВч, работая на минимуме, а 7 кВч вы попросту теряете. Но прогресс не стоит на месте и сегодня есть конструктивное решение этой проблемы. Все гениальное просто, ну или почти просто…

Принцип работы буферной ёмкости

Итак, сегодня усовершенствовать отопительный процесс дома или коттеджа можно, сократив энергозатраты и потери тепла, установив в котельной буферную (аккумулирующую) емкость. Буферная емкость представляет собой огромный термос в виде металлической бочки, объемом от 500 до 1000 литров, в утеплителе. В ней накапливается большое количество теплой воды, которую она постепенно начнет отдавать. Технически это выглядит следующим образом: котёл греет воду, которая при помощи циркуляционного насоса вода подается в буферную емкость, еще один насос подает из верхней части буферной емкости горячую воду к радиаторам. Тот же объем воды уже остывшей подается в нижнюю часть буферной емкости. Когда котел топится, то первый насос работает, ко второму насосу подключен термостат, который включает и выключает насос в соответствии с заданной температурой. Проще, говоря, упомянутые нами выше, потерянные ранее 7кВч, будет аккумулировать буферная емкость.

Аккумулирование тепла в буферной ёмкости

Теперь рассмотрим подробнее процесс аккумуляции в буферной емкости. Итак, арифметика следующая: из котла при помощи насоса 1 горячая вода передается в теплоаккумулятор, то бишь в нашу емкость. Например, приведенные выше 15 кВч. Насос 2, в свою очередь передает тепло радиаторам. Если производительность насосов одинакова, то, сколько тепловой мощности получит аккумулятор, столько же уйдет в радиаторы, все те же 15 кВч. При температуре за окном 0 градусов, теплопотери дома 8 кВч. В радиаторы поступило много горячей воды, и температура в доме увеличилась, достигнув заданной на термостате. Как только температура падает ниже заданной, насос 2 включится и будет подавать в радиаторы горячую воду. Следовательно: насос 1 работает постоянно, а насос 2 – циклично. А так как их производительность одинакова, то в буферную емкость будет приходить горячей воды больше, чем уходить и температура воды в емкости будет повышаться. В случае, когда котел прогорел, насос 1 выключился, тепло в буферную емкость поступать перестало, а насос 2 работает в прежнем режиме, забирая из емкости горячую воду, охлаждая её, и температура в буферной емкости падает.

Зачем нужен тепло аккумулятор

У читателя возникает вопрос, в чём тогда польза буферной ёмкости и зачем нужен тепло аккумулятор, если вода остывает, и котёл приходиться топить снова? Конечно, остывает, но как быстро. И здесь расчет весьма прост: допустим, что общий объем воды в системе отопления 100 литров, а с аккумулирующей емкостью объемом 500 литров получается – 600 литров. Выходит в шесть раз больше, соответственно и остывать этот объем воды будет в шесть раз дольше. Значит, полностью остынут радиаторы не через 3 часа, после остановки котла, а через – 18.

А правильно смонтированная система, позволит обеспечить: безопасность использования твердотопливного котла, возможность поэтапного терморегулирования, возможность подключения любого другого котла, теплового насоса или солнечных коллекторов.

Буферная емкость S-Tank HP Enamel-1500 С Танк бойлер теплоаккумулятор котла отопления

Товар теплоаккумулятор
Страна Беларусь
Высота, мм 2360
Бренд s-tank
Серия hp enamel
Модель hp enamel-1500
Диаметр, мм 1070
Материал Углеродистая сталь
Тип с увеличенным змеевиком
Монтаж Напольный
Цвет Белый
Назначение Для систем отопления
Гарантия 2 года
Бренд (рус.) с-танк
Объем, л 1500
Макс. рабочая температура, ºC 95
Теплоизоляция полиэфир – 70 мм
Наличие Есть
Подключение воды 1″ (ø 25)
Подключение тэна 2″ (ø 50)
Подключение термодатчика 1/2″ (ø 20)
Макс. рабочее давление бака, бар 6
Тэн опционально
Площадь нижнего теплообменника, м² 11
Суточные потери энергии, квт 1,22
Производительность теплообменника, л/ч 1750
Тепловая мощность, квт 44
Макс. давление теплообменника, бар 6

схема подключения и принцип работы

Многие владельцы загородной недвижимости сталкиваются с проблемой экономии ресурсов при отоплении жилья в зимний период. Выходом из сложившейся ситуации станет буферная емкость для твердотопливного котла. Подобное устройство поможет эффективно распределить тепло по всему дому, а также минимизировать затраты на обслуживание отопительной системы.

Обратите внимание! Котлы, работающие на твёрдом топливе в автоматичном режиме, позволяют нагревать воду до 90 градусов, дизельные или газовые установки – до 70 градусов.

Зачем нужна

Буферная ёмкость, её ещё называют теплоаккумулятором, используется в отопительной системе для накапливания и сохранения тепла. По внешнему виду это устройство напоминает цилиндрический резервуар, имеет утеплённые стенки, что позволяет долгое время сохранять температуру теплоносителя. В качестве теплоизоляции используется термостойкий поролон.

По мнению экспертов, теплоаккумулятор считается одним из основных приборов в отопительной системе. С его помощью происходит распределение тепла по всем помещениям загородного дома или любого другого здания. Основной задачей буферной ёмкости считается аккумулирование тепла, которое может поступать от разных устройств, будь то электрический или твёрдотопливный котёл.

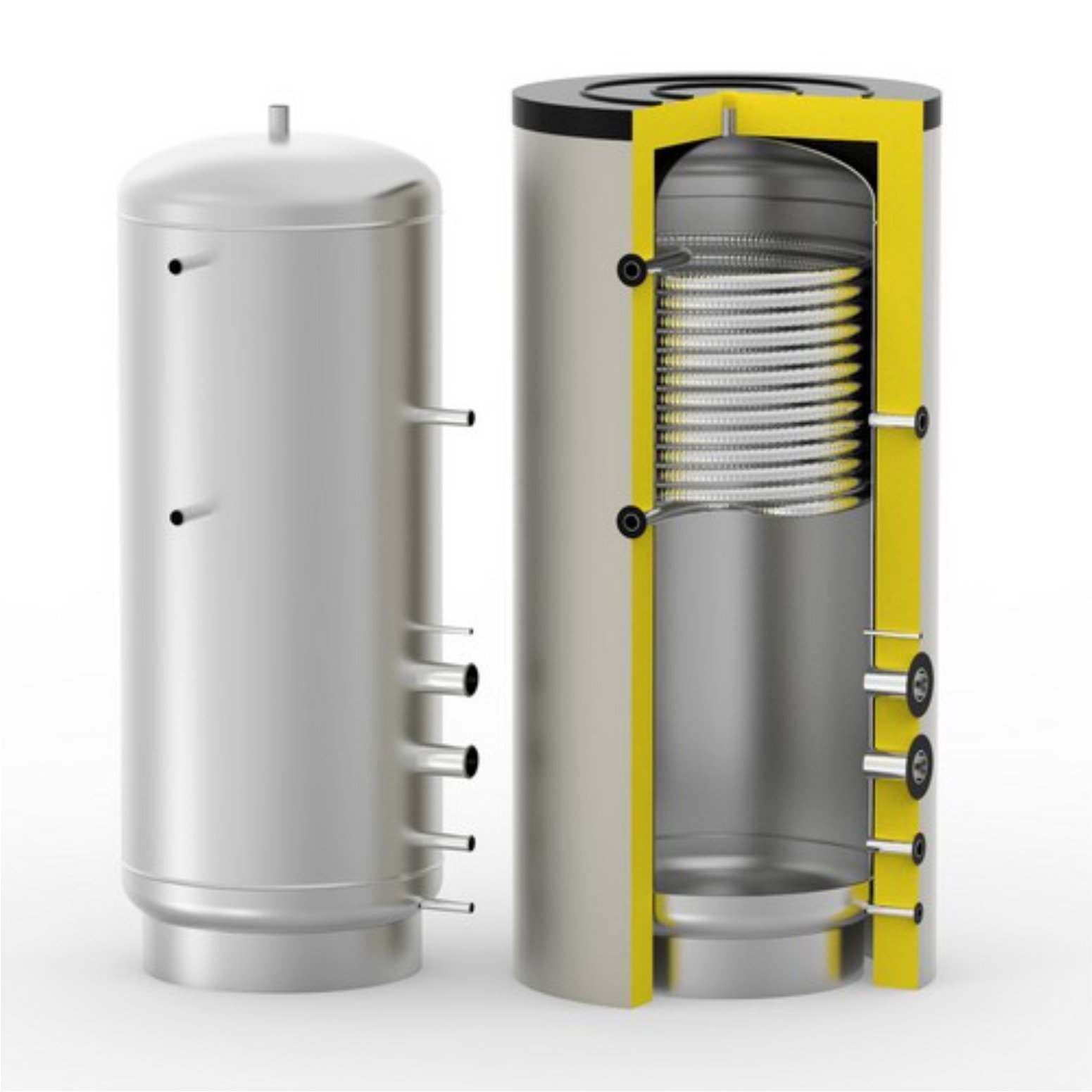

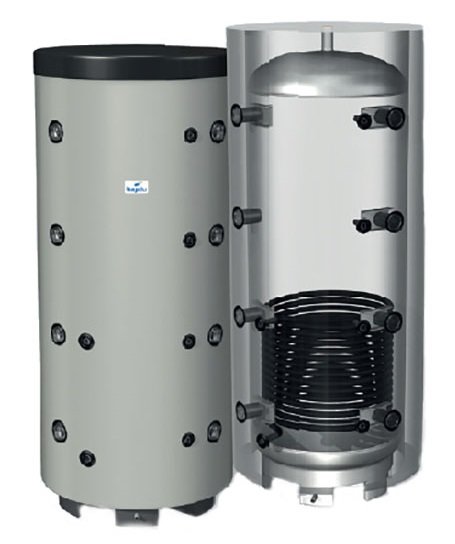

Устройство теплоаккумулятора

Основным элементом ёмкости считается теплоаккумулирующее вещество, отвечающее за сохранение и дальнейшее распределение тепла. Рассматриваемые изделия могут работать:

  • На пару;
  • С использованием жидкости;
  • С дополнительными нагревательными приборами.

Также они могут быть:

  • Термохимическими;
  • Твёрдотельными.

В большинстве систем отопления, в том числе тёплых полах, применяют антифриз, хотя для нагрева лучше всего использовать воду. Каждый из баков буферной ёмкости имеет выходы для входа в котёл и трубы отопления. Вверху ёмкости установлен специальный клапан, защищающий устройство от избыточного давления. Его основным предназначением считается вывод накопившегося воздуха.

Внизу резервуара устанавливается сливной кран для спускания жидкости в случае необходимости. В резервуаре есть гнёзда для крепления датчиков, указывающих на давление и температуру жидкости.

Принцип работы

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах.

Теплоаккумулятор, подключенный к твердотопливному котлу

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания. Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

  • Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
  • Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
  • Защита от возможного перегрева;
  • Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

Схема подключения

Обратите внимание! Основным правилом установки аккумулирующей ёмкости считается подсоединение бака параллельно к котлу. Рассмотренный способ считается одним из самых эффективных.

При подключении буферной ёмкости в системе отопления должны предусматриваться следующие приборы:

  • Твердотопливный котёл или любой другой прибор для обогрева;
  • Буферный бак;
  • Насос, установленный между отопительным прибором и аккумулирующей ёмкостью;
  • Первый теплообменник, из которого подаётся горячая вода;
  • Второй теплообменник служит для подключения к дополнительным источникам тепловой энергии
Схема подключения буферной емкости для твердотопливного котла

Во время подключения верхний патрубок резервуара соединяют с выходом котла, второй выход должен соединяться с центральной магистралью системы отопления. Теперь один из нижних патрубков соединяют до входа к котлу, устанавливают циркуляционный насос между трубопроводом и отопительным прибором.

При помощи такого механизма жидкость будет попадать от котла в резервуар. Следующий патрубок выводят к обратной трубе. Здесь также нужно установить циркуляционный насос, который будет подавать горячий теплоноситель в систему.

Гидравлические буферные баки для нагрева конденсационных котлов – Часть 1 из 3

Мы знаем, что слишком частое включение и выключение водяного конденсационного котла приведет к потере энергии. Есть и другие проблемы, вызванные тем, что котел работает чаще, чем рекомендует производитель. Владелец может столкнуться с большими расходами на техническое обслуживание и ремонт, вынужденными отключениями и сокращением срока службы котла. Сегодня мы исследуем раствор буферной емкости.

Некоторые факторы, способствующие чрезмерному циклированию гидравлических конденсационных котлов

Есть три ключевых системных вопроса, которые способствуют чрезмерному циклу работы гидронной конденсационной котельной.

  1. Низкий диапазон изменения параметра по сравнению с минимальной нагрузкой: Многие водотрубные котлы имеют коэффициент диапазона изменения от 5 до 1. Жаротрубные котлы имеют более высокий коэффициент диапазона изменения до 15: 1 или более. Как только котел будет работать на минимальной мощности и нагрузка на систему станет низкой, котел будет циклически включаться и выключаться.
    1. Пример 1 : Котел 6 000 000 BTUH с диапазоном изменения 5: 1 имеет наименьшую мощность сжигания 1 200 000 BTUH.
    2. Пример 2: Два котла по 3 000 000 BTUH, подключенных параллельно, каждый с диапазоном изменения 15: 1 для общей мощности установки 6 000 000 BTUH.Наименьшая скорость стрельбы составит 200 000 BTUH.
  2. Низкий объем системы: Когда котел работает на самом низком уровне возгорания и нагрузка на систему меньше BTUH, важны галлоны воды или объем системы. БТЕ, добавленные в систему, но не используемые, нагревают воду в трубе. «Надежда» – это достаточно большой объем системы, чтобы обеспечить правильное время работы котла при поглощении БТЕ. Подробнее об этом в части 2.
    1. Пример 1: Предположим, что вышеуказанный котел 6 000 000, 5: 1 должен проработать 10 минут.За 10 минут при слабом пламени котел введет в воду 200 000 БТЕ. (10 X 1 200 000/60) Предполагается, что для ее приема достаточно воды.
  3. Зона нечувствительности низкотемпературного датчика: Установлена ​​температура выше уставки, при которой котел выключится. Когда котел включается, это значение ниже уставки. Чем они плотнее, тем больше требуется воды, чтобы избежать коротких циклов. Также могут быть неприятные проблемы с безопасностью на высоких лимитах.
    1. Пример 1: Котел настроен на температуру 180⁰F. Органы управления котлом настроены на отключение котла при 185 ° F и включение котла при 175 ° F.

Буферный бак системы отопления Расположение: первичная-вторичная системы

Будет легче понять размер бака, если мы поймем расположение бака в системе водяного конденсационного котла. Расположение буферного резервуара в первичном-вторичном приложении будет служить трем целям.

  1. Основная цель: увеличить объем системы, чтобы избежать чрезмерных циклов при слабом огне.
  2. Это точка с низкой скоростью и может действовать как воздушный сепаратор с правильно установленным вентиляционным отверстием высокой производительности, таким как Bell & Gosset (B&G) # 107A.
  3. При поставке с четырьмя системными соединениями, как показано выше, он служит в качестве низкоскоростной первичной вторичной общей трубы.

Котел загорается и наполняет бак горячей водой.Резервуар расслаивается, и котел отключается. Нагрузка из бака удовлетворяется до следующего запуска котла. Иногда бак добавляется из-за проблемы после установки котлов. В этих случаях к системе будет добавлен буферный резервуар с двумя портами.

Расположение буферного бака системы отопления: системы с первичной переменной

В системах с первичной переменной (p-v) нет общей трубы или разъединителя между котлами и системой. Буферная цистерна для хранения расположена на обратной стороне.Это позволяет котлу видеть самую горячую воду и задерживает запуск. Это помогает сократить циклы.

Обратите внимание, что в обоих случаях существует минимальный расход на вторичной стороне для защиты насоса и поддержания потока воды через резервуар. В первичной переменной системе этот расход также должен соответствовать минимальному расходу работающего котла.

Теперь мы видим, где должны быть расположены резервуары, если они используются в системе водяного конденсационного котла. Во второй части этой серии будут рассмотрены критерии определения размеров буферных резервуаров и когда их использовать.

Догоняйте серию буферных резервуаров для водяного отопления, указанную ниже:

Часть 2: Буферные баки водяного отопления – размер

Часть 3: Буферные баки водяного отопления – переменная первичная

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

Пополните свои знания о буферных резервуарах

Нет блефа! Какова роль буферного резервуара и когда он вам нужен?

Установки теплового насоса, как наземного, так и воздушного, часто, но не всегда, включают буферный резервуар. Гай Кэшмор, технический директор Kensa Heat Pumps, объясняет роль буферного резервуара и дает рекомендации, когда их следует или не следует устанавливать.

Что такое буферный резервуар?

Буферный резервуар обычно представляет собой изолированный сосуд с водой; он обычно не содержит змеевиков или теплообменников.Большинство из них будет иметь верхнее и нижнее соединения, а некоторые будут иметь внутреннюю перегородку. Буферные баки не следует путать с накопителями тепла, поскольку они не заменяют накопитель с горячей водой.

Основная роль буферного бака обычно состоит в том, чтобы поддерживать минимальный объем воды «в контуре» в то время, когда тепловая нагрузка очень мала. Это предотвращает короткие циклы теплового насоса и обеспечивает обходной путь для поддержания минимального расхода через тепловой насос, если большинство зон нагрева отключены.И минимальный расход, и минимальный объем воды в контуре необходимы для поддержания теплового насоса в рабочем состоянии.

Короткие циклы могут вызвать ряд проблем: снижение энергоэффективности, сокращение срока службы компрессора, нарушение энергоснабжения и, очень редко, внезапный отказ компрессора из-за недостатка смазки. Так что этого действительно лучше избегать!

Не все системы имеют буферный резервуар или нуждаются в нем. Довольно часто можно использовать саму систему распределения тепла в качестве буфера, предполагая, что ряд зон или радиаторов можно оставить постоянно открытыми и неконтролируемыми, тогда минимальные требования к потоку и объему могут быть удовлетворены самой системой.Хорошее практическое правило – десять литров воды на кВт мощности теплового насоса для объема и два литра в минуту на кВт для потока, но, очевидно, разные производители будут иметь разные требования в этом отношении, и это необходимо тщательно соблюдать.

Как лучше всего подключить?

Если предполагается использовать буферный резервуар, важно то, как он подключен. Традиционно они, как правило, соединяются «четырьмя трубками» – подача и отвод к тепловому насосу и подача и отвод к системе отопления.Обратной стороной этого устройства является то, что буфер становится постоянной точкой смешивания в системе, вызывая постоянный скачок температуры в системе. Хотя существует одно или два конкретных исключения, такой конструкции следует по возможности избегать, поскольку она приведет к необратимому снижению эффективности системы без какой-либо выгоды.

Лучшее устройство (и способ, рекомендуемый компанией Kensa) – это подключение буферного резервуара с использованием только двух соединений. Это предотвратит прохождение большей части потока через буфер в большинстве рабочих условий, поэтому минимизируя перемешивание, только при очень небольшой нагревательной нагрузке большая часть потока попадет в буфер, поэтому буфер вступает в игру только тогда, когда это действительно необходимо.

Буфер может быть хорошим местом для отвода дополнительного тепла от других источников. Добавив змеевик в буфер, он может использоваться с избыточным солнечным теплом или теплом от резервного котла. Добавив в буфер электрический погружной нагреватель, избыточная фотоэлектрическая мощность может быть преобразована в полезное тепло с помощью фотоэлектрического контроллера. Если вы используете его с резервным котлом, то, вероятно, будет хорошей идеей подключить буферную «четырехтрубную», чтобы получить максимальную теплопередачу.

А как насчет термальных магазинов?

Неосторожные люди могут легко подумать, что установка теплового накопителя была хорошей заменой как буферного бака, так и накопителя с горячей водой, но при использовании теплового насоса это не лучшая идея.Хотя теплоаккумулятор обычно нормально функционирует в качестве буфера, они не являются хорошими партнерами для тепловых насосов, так как вся тепловая нагрузка помещения в этом случае должна обслуживаться при температурах производства ГВС – это обычно приводит к очень низкому КПД и высокому счета за электричество.

Буферный резервуар также может использоваться для ежедневного хранения энергии, хотя в настоящее время в Великобритании из-за отсутствия жизнеспособных тарифов на электроэнергию с переменной ставкой такие типы установок встречаются редко. Для этой цели буфер часто должен составлять несколько тысяч литров – найти для этого подходящее место в доме без подвала может быть непросто.Он также должен быть очень хорошо изолирован, чтобы избежать потерь тепла, сводящих на нет экономию эксплуатационных расходов. Тепловой насос работает, когда электричество дешевое, нагревая буфер. Позже, когда электричество стоит дорого, но требуется тепло, энергия, накопленная в буфере, может быть доставлена ​​в дом с помощью только циркуляционного насоса малой мощности, необходимого для работы. Подобные системы на самом деле не экономят энергию, на самом деле они могут немного увеличить потребление энергии из-за системных потерь, но они могут, при правильном тарифе и хорошем дизайне, значительно снизить эксплуатационные расходы.

буферных резервуаров – как они работают с тепловыми насосами?

Буферная цистерна – это емкость, которая используется в системе отопления для хранения определенного объема воды в системе отопления (первичной).

Это особенно важный компонент системы теплового насоса, сокращающий количество пусков и остановок, которые тепловой насос должен выполнять для удовлетворения тепловой нагрузки объекта, что, в свою очередь, способствует увеличению срока службы теплового насоса.

Для чего нужен буферный резервуар?

Буферный резервуар выполняет две основные функции:

  1. Для увеличения объема

    Система теплового насоса предназначена для непрерывной работы, добавляя достаточно тепла, чтобы поддерживать температуру в здании. Это нормально в разгар отопительного сезона, когда потери тепла в здании близки к расчетным и тепловому насосу необходимо отключиться. Однако весной и осенью, когда теплопотери ниже, тепловому насосу не нужно постоянно подавать тепло.

    В эти теплые месяцы дополнительный объем буферного бака создает дополнительную нагрузку для теплового насоса. Как только он удовлетворит эту нагрузку, удовлетворив спрос, он отключится, но буферный резервуар продолжит подавать тепло в собственность. Это означает, что потребуется больше времени, прежде чем тепловому насосу не нужно будет снова включаться.

  2. Гидравлическое разделение

    В большинстве систем с тепловым насосом есть два основных контура: один вокруг теплового насоса, а другой вокруг излучателя тепла (скорее всего, теплый пол).Между этими двумя контурами существуют разные конструктивные требования (разница температуры воды и, следовательно, расход), но они должны взаимодействовать друг с другом.

    Буферный резервуар позволяет проектировать два контура независимо, позволяя установщику рассматривать каждый контур как отдельный объект, с разной скоростью потока для каждого, и при этом тепло передается от одного к другому.

Требуется ли буферный бак для каждого теплового насоса?

Каждая система теплового насоса, разработанная и поставленная Nu-Heat, включает буферный резервуар, будь то наша компактная буферная коробка, в которой можно разместить цилиндр, установленный сверху, настенный вариант или напольный резервуар.

Размер буферного бака зависит от мощности теплового насоса и требований модели при проектировании системы.

Подробнее…

Подробнее о тепловых насосах
Ознакомьтесь с информационным листом EnergyMaster HP

Малые буферные резервуары для охлажденной воды из нержавеющей стали

Недорогие универсальные резервуары для гидравлических систем из нержавеющей стали для резервного тепла, гидравлического разделения, буфера или расширителя объема для использования в гидравлических, радиантных или охлаждающих системах.Свяжитесь с нами, чтобы узнать цены, или посмотрите прайс-лист на странице с нашими документами.

Вертикальная и горизонтальная конфигурация До 10 входных / выходных портов Используйте до 2 нагревательных элементов мощностью 5500 Вт

Роботизированная сварная конструкция резервуара из нержавеющей стали используется как для внутреннего, так и для внешнего резервуара. Эти изолированные резервуары для воды профессионального уровня предназначены для использования с охладителями, тепловым излучением, жидкостным отоплением и напольным отоплением.См. Спецификацию буферного бака . Эти гидравлические буферные резервуары также идеально подходят для использования в качестве буферных резервуаров для дровяных котлов.

Небольшие буферные резервуары для охлажденной / горячей воды / бойлера с сильной изоляцией Chiltrix высокие и тонкие, поэтому они идеально подходят для термической стратификации, а также для применений, где требуется небольшая площадь пола (диаметр 18,5). Многопортовый дизайн позволяет использовать его в широком диапазоне. Эти резервуары из нержавеющей стали спроектированы как универсальные, их можно использовать как накопительные резервуары, буферные резервуары, расширительные резервуары, резервуары резервного нагрева, буферные резервуары котлов и т. Д.Они часто используются с чиллерами и системами водяного отопления с тепловыми насосами в качестве буферного (гидравлического разделительного) резервуара.

VCT 37 (37 галлонов)

VCT19 (19 галлонов)

Для вертикальной или горизонтальной установки.

VCT37 Резервуары имеют высоту 4 фута 8 дюймов.

VCT19 Баки высотой 3 фута 3 дюйма.

Цистерны диаметром 18,5 дюймов.

См. Спецификации буферного бака VCT19

См. Спецификации буферного бака VCT37C

Эти небольшие гидравлические резервуары можно использовать в качестве буферного резервуара, или для увеличения объема системы, или в качестве резервного резервуара тепла.VCT37C идеально подходит для объединения нескольких устройств CX34.

Баки теплообменника с непрямыми змеевиками
также доступны здесь.

Что такое буферный резервуар?
С технической точки зрения буферный резервуар используется для гидравлического разделения, посредством чего насос циркулирует нагретую или охлажденную воду в резервуар со стороны источника, а второй насос циркулирует воду из резервуара и обратно в резервуар со стороны нагрузки. Буферные баки часто используются для «сглаживания» работы котла или чиллера для предотвращения коротких циклов.Для тепловых насосов Chiltrix с регулируемой скоростью короткие циклы не являются проблемой, однако из-за уникальных элементов управления Chiltrix буферные резервуары необходимы всякий раз, когда тепловой насос Chiltrix взаимодействует с излучающим или напольным контуром. В Chiltrix есть встроенный насос, при использовании для напольного или поверхностного отопления элементы управления Chiltrix предназначены для поддержания определенной температуры в буферном резервуаре, но не предназначены для циркуляции в полу или излучающем контуре. Следовательно, при использовании водяных тепловых насосов Chiltrix для теплых полов или лучистого отопления должны быть средства разделения жидкостей, такие как буферный резервуар.В системе теплового насоса Chiltrix автоматический сезонный клапан может обходить бак в режиме охлаждения (когда он не используется для обогрева).

Буферная емкость (или буферная емкость) всегда будет иметь по крайней мере 4 порта для воды, два для «стороны источника», подачи и возврата и два на «стороне нагрузки», подачи и возврата. Вертикальный буферный резервуар – это тот, который стоит вертикально, и такая конструкция допускает сильное тепловое расслоение. В некоторых случаях необходим горизонтальный буферный резервуар.В горизонтальном исполнении расслоение будет меньше. В любом случае верх емкости всегда будет теплее низа. Буферные резервуары могут быть большими или маленькими, Chiltrix производит небольшой резервуар емкостью 37 галлонов, который идеально подходит для жилых и небольших коммерческих применений, включая биомассу, ферментацию, аккумулирование тепла, системы охлаждения, использование водяного теплового насоса, гидравлическое разделение и использование с дровяными котлами, газом. котлы или другие типы систем водяного или лучистого отопления, для которых требуется буферный резервуар.


Показывает порт для проводки

Это изображение буферного резервуара из нержавеющей стали VCT37 Chiltrix во время производства, оно показывает «внутренний резервуар» до установки изоляции и внешнюю рубашку из нержавеющей стали.

Никаких углов не сокращено, никаких сокращений не сделано. Это первоклассный буферный резервуар, сваренный роботом, из 100% нержавеющей стали внутри и снаружи.

Что такое резервный нагревательный бак?
В системе водяного теплового насоса, как и в любом другом тепловом насосе, производительность падает, когда на улице очень холодно.для потребителей в холодном климате в году будет несколько дней, которые не могут обслуживаться одним тепловым насосом, поэтому должен быть доступен резервный источник тепла. Самым простым и дешевым решением является резервный электрический тепловой бак. Несмотря на то, что электричество может быть более дорогим, чем природный газ, газовый водонагреватель стоит гораздо дороже, чтобы купить и установить, и, поскольку он редко используется, электрический бак является лучшим общим решением для резервного нагрева. Кроме того, электричество можно заменить или компенсировать солнечной энергией, чего нельзя сказать о газе.

Что такое расширительный бак?

Это именно то, на что это похоже – резервуар, увеличивающий объем воды в системе в целом. Для чиллеров Chiltrix с тепловым насосом мы рекомендуем не менее 10-15 галлонов воды в системе. Для небольших систем, где все находится близко к наружному блоку, может потребоваться небольшой резервуар, чтобы обеспечить достаточный объем (галлонов) в системе. Помимо очень маленьких систем, Chiltrix нужен только буферный резервуар во время работы напольного или поверхностного отопления, а система Chiltrix может автоматически активировать дополнительный «сезонный клапан» для обхода или изоляции буферного резервуара при работе в режиме охлаждения.

Продукция Reflex: Refix DT

Номер артикула Краткий текст статьи Номинальный объем Макс. пермь. рабочее давление Подключение Диаметр
7337405
Reflex Refix DT 1000/1000, расширительный бак, зеленый, 10/4 бар 1000 л 10 бар DN100 / PN16 1000 мм
7339805
Reflex Refix DT 1000/1000, расширительный бак, зеленый, 16/4 бар 1000 л 16 бар DN100 / PN16 1000 мм
7337805
Reflex Refix DT 2000, расширительный бак, зеленый, 10/4 бар 2000 л 10 бар DN100 / PN16 1200 мм
7340205
Reflex Refix DT 2000, расширительный бак, зеленый, 16/4 бар 2000 л 16 бар DN100 / PN16 1200 мм
7338005
Reflex Refix DT 3000, расширительный бак, зеленый, 10/4 бар 3000 л 10 бар DN100 / PN16 1500 мм
7340005
Reflex Refix DT 1500, расширительный бак, зеленый, 16/4 бар 1500 л 16 бар DN100 / PN16 1200 мм
7337605
Reflex Refix DT 1500, расширительный бак, зеленый, 10/4 бар 1500 л 10 бар DN100 / PN16 1200 мм
7340405
Reflex Refix DT 3000, расширительный бак, зеленый, 16/4 бар 3000 л 16 бар DN100 / PN16 1500 мм
7370100
Reflex Refix DT 100, расширительный бак, зеленый, 16/4 бар 100 л 16 бар DN50 / PN16 480 мм
7370800
Reflex Refix DT 1000/740, расширительный бак, зеленый, 16/4 бар 1000 л 16 бар DN50 / PN16 740 мм
7365800
Reflex Refix DT 1000/740, расширительный бак, зеленый, 10/4 бар 1000 л 10 бар DN50 / PN16 740 мм
7370500
Reflex Refix DT 500, расширительный бак, зеленый, 16/4 бар 500 л 16 бар DN50 / PN16 740 мм
7365600
Reflex Refix DT 600, расширительный бак, зеленый, 10/4 бар 600 л 10 бар DN50 / PN16 740 мм
7370600
Reflex Refix DT 600, расширительный бак, зеленый, 16/4 бар 600 л 16 бар DN50 / PN16 740 мм
7370200
Reflex Refix DT 200, расширительный бак, зеленый, 16/4 бар 200 л 16 бар DN50 / PN16 634 мм
7370300
Reflex Refix DT 300, расширительный бак, зеленый, 16/4 бар 300 л 16 бар DN50 / PN16 634 мм
7365700
Reflex Refix DT 800, расширительный бак, зеленый, 10/4 бар 800 л 10 бар DN50 / PN16 740 мм
7365200
Reflex Refix DT 300, расширительный бак, зеленый, 10/4 бар 300 л 10 бар DN50 / PN16 634 мм
7370000
Reflex Refix DT 80, расширительный бак, зеленый, 16/4 бар 80 л 16 бар DN50 / PN16 480 мм
7365000
Reflex Refix DT 80, расширительный бак, зеленый, 10/4 бар 80 л 10 бар DN50 / PN16 480 мм
7370400
Reflex Refix DT 400, расширительный бак, зеленый, 16/4 бар 400 л 16 бар DN50 / PN16 740 мм
7365500
Reflex Refix DT 400, расширительный бак, зеленый, 10/4 бар 400 л 10 бар DN50 / PN16 740 мм
7365100
Reflex Refix DT 200, расширительный бак, зеленый, 10/4 бар 200 л 10 бар DN50 / PN16 634 мм
7365400
Reflex Refix DT 100, расширительный бак, зеленый, 10/4 бар 100 л 10 бар DN50 / PN16 480 мм
7370700
Reflex Refix DT 800, расширительный бак, зеленый, 16/4 бар 800 л 16 бар DN50 / PN16 740 мм
7365300
Reflex Refix DT 500, расширительный бак, зеленый, 10/4 бар 500 л 10 бар DN50 / PN16 740 мм
7320505
Reflex Refix DT 2000, расширительный бак, зеленый, 10/4 бар 2000 л 10 бар DN65 / PN16 1200 мм
7339305
Reflex Refix DT 800, расширительный бак, зеленый, 16/4 бар 800 л 16 бар DN65 / PN16 740 мм
7370507
Reflex Refix DT 500, расширительный бак, зеленый, 16/4 бар 500 л 16 бар DN65 / PN16 740 мм
7336305
Reflex Refix DT 300, расширительный бак, зеленый, 10/4 бар 300 л 10 бар DN65 / PN16 634 мм
7320205
Reflex Refix DT 1000/1000, расширительный бак, зеленый, 16/4 бар 1000 л 16 бар DN65 / PN16 1000 мм
7320105
Reflex Refix DT 1000/1000, расширительный бак, зеленый, 10/4 бар 1000 л 10 бар DN65 / PN16 1000 мм
7339505
Reflex Refix DT 1000/740, расширительный бак, зеленый, 16/4 бар 1000 л 16 бар DN65 / PN16 740 мм
7337105
Reflex Refix DT 1000/740, расширительный бак, зеленый, 10/4 бар 1000 л 10 бар DN65 / PN16 740 мм
7370101
Reflex Refix DT 100, расширительный бак, зеленый, 16/4 бар 100 л 16 бар DN65 / PN16 480 мм
7335705
Reflex Refix DT 80, расширительный бак, зеленый, 10/4 бар 80 л 10 бар DN65 / PN16 480 мм
7314205
Reflex Refix DT 300, расширительный бак, зеленый, 16/4 бар 300 л 16 бар DN65 / PN16 634 мм
7365307
Reflex Refix DT 500, расширительный бак, зеленый, 10/4 бар 500 л 10 бар DN65 / PN16 740 мм
7320305
Reflex Refix DT 1500, расширительный бак, зеленый, 10/4 бар 1500 л 10 бар DN65 / PN16 1200 мм
7320605
Reflex Refix DT 2000, расширительный бак, зеленый, 16/4 бар 2000 л 16 бар DN65 / PN16 1200 мм
7320705
Reflex Refix DT 3000, расширительный бак, зеленый, 10/4 бар 3000 л 10 бар DN65 / PN16 1500 мм
7320405
Reflex Refix DT 1500, расширительный бак, зеленый, 16/4 бар 1500 л 16 бар DN65 / PN16 1200 мм
7320805
Reflex Refix DT 3000, расширительный бак, зеленый, 16/4 бар 3000 л 16 бар DN65 / PN16 1500 мм
7339006
Reflex Refix DT 400, расширительный бак, зеленый, 16/4 бар 400 л 16 бар DN65 / PN16 740 мм
7365105
Reflex Refix DT 200, расширительный бак, зеленый, 10/4 бар 200 л 10 бар DN65 / PN16 634 мм
7336705
Reflex Refix DT 600, расширительный бак, зеленый, 10/4 бар 600 л 10 бар DN65 / PN16 740 мм
7336905
Reflex Refix DT 800, расширительный бак, зеленый, 10/4 бар 800 л 10 бар DN65 / PN16 740 мм
7336505
Reflex Refix DT 400, расширительный бак, зеленый, 10/4 бар 400 л 10 бар DN65 / PN16 740 мм
7310306
Reflex Refix DT 80, расширительный бак, зеленый, 16/4 бар 80 л 16 бар DN65 / PN16 480 мм
7339105
Reflex Refix DT 600, расширительный бак, зеленый, 16/4 бар 600 л 16 бар DN65 / PN16 740 мм
7365405
Reflex Refix DT 100, расширительный бак, зеленый, 10/4 бар 100 л 10 бар DN65 / PN16 480 мм
7370205
Reflex Refix DT 200, расширительный бак, зеленый, 16/4 бар 200 л 16 бар DN65 / PN16 634 мм
7340305
Reflex Refix DT 3000, расширительный бак, зеленый, 16/4 бар 3000 л 16 бар DN80 / PN16 1500 мм
7335805
Reflex Refix DT 80, расширительный бак, зеленый, 10/4 бар 80 л 10 бар DN80 / PN16 480 мм
7339705
Reflex Refix DT 1000/1000, расширительный бак, зеленый, 16/4 бар 1000 л 16 бар DN80 / PN16 1000 мм
7339605
Reflex Refix DT 1000/740, расширительный бак, зеленый, 16/4 бар 1000 л 16 бар DN80 / PN16 740 мм
7370102
Reflex Refix DT 100, расширительный бак, зеленый, 16/4 бар 100 л 16 бар DN80 / PN16 480 мм
7336605
Reflex Refix DT 400, расширительный бак, зеленый, 10/4 бар 400 л 10 бар DN80 / PN16 740 мм
7370505
Reflex Refix DT 500, расширительный бак, зеленый, 16/4 бар 500 л 16 бар DN80 / PN16 740 мм
7314206
Reflex Refix DT 300, расширительный бак, зеленый, 16/4 бар 300 л 16 бар DN80 / PN16 634 мм
7339406
Reflex Refix DT 800, расширительный бак, зеленый, 16/4 бар 800 л 16 бар DN80 / PN16 740 мм
7370206
Reflex Refix DT 200, расширительный бак, зеленый, 16/4 бар 200 л 16 бар DN80 / PN16 634 мм
7340105
Reflex Refix DT 2000, расширительный бак, зеленый, 16/4 бар 2000 л 16 бар DN80 / PN16 1200 мм
7337905
Reflex Refix DT 3000, расширительный бак, зеленый, 10/4 бар 3000 л 10 бар DN80 / PN16 1500 мм
7365106
Reflex Refix DT 200, расширительный бак, зеленый, 10/4 бар 200 л 10 бар DN80 / PN16 634 мм
7337705
Reflex Refix DT 2000, расширительный бак, зеленый, 10/4 бар 2000 л 10 бар DN80 / PN16 1200 мм
7339905
Reflex Refix DT 1500, расширительный бак, зеленый, 16/4 бар 1500 л 16 бар DN80 / PN16 1200 мм
7337505
Reflex Refix DT 1500, расширительный бак, зеленый, 10/4 бар 1500 л 10 бар DN80 / PN16 1200 мм
7339005
Reflex Refix DT 400, расширительный бак, зеленый, 16/4 бар 400 л 16 бар DN80 / PN16 740 мм
7339205
Reflex Refix DT 600, расширительный бак, зеленый, 16/4 бар 600 л 16 бар DN80 / PN16 740 мм
7337006
Reflex Refix DT 800, расширительный бак, зеленый, 10/4 бар 800 л 10 бар DN80 / PN16 740 мм
7310307
Reflex Refix DT 80, расширительный бак, зеленый, 16/4 бар 80 л 16 бар DN80 / PN16 480 мм
7365406
Reflex Refix DT 100, расширительный бак, зеленый, 10/4 бар 100 л 10 бар DN80 / PN16 480 мм
7337305
Reflex Refix DT 1000/1000, расширительный бак, зеленый, 10/4 бар 1000 л 10 бар DN80 / PN16 1000 мм
7337205
Reflex Refix DT 1000/740, расширительный бак, зеленый, 10/4 бар 1000 л 10 бар DN80 / PN16 740 мм
7336405
Reflex Refix DT 300, расширительный бак, зеленый, 10/4 бар 300 л 10 бар DN80 / PN16 634 мм
7365305
Reflex Refix DT 500, расширительный бак, зеленый, 10/4 бар 500 л 10 бар DN80 / PN16 740 мм
7336806
Reflex Refix DT 600, расширительный бак, зеленый, 10/4 бар 600 л 10 бар DN80 / PN16 740 мм
7319305
Reflex Refix DT 400, расширительный бак, зеленый, 10/4 бар 400 л 10 бар Rp 1 1/4 “ 740 мм
7309500
Reflex Refix DT 500, расширительный бак, зеленый, 10/4 бар 500 л 10 бар Rp 1 1/4 “ 740 мм
7309100
Reflex Refix DT 80, расширительный бак, зеленый, 10/4 бар 80 л 10 бар Rp 1 1/4 “ 480 мм
7316005
Reflex Refix DT 80, расширительный бак, зеленый, 16/4 бар 80 л 16 бар Rp 1 1/4 “ 480 мм
7309400
Reflex Refix DT 300, расширительный бак, зеленый, 10/4 бар 300 л 10 бар Rp 1 1/4 “ 634 мм
7319205
Reflex Refix DT 300, расширительный бак, зеленый, 16/4 бар 300 л 16 бар Rp 1 1/4 “ 634 мм
7309200
Reflex Refix DT 100, расширительный бак, зеленый, 10/4 бар 100 л 10 бар Rp 1 1/4 “ 480 мм
7309000
Reflex Refix DT 60, расширительный бак, зеленый, 10/4 бар 60 л 10 бар Rp 1 1/4 “ 409 мм
7309300
Reflex Refix DT 200, расширительный бак, зеленый, 10/4 бар 200 л 10 бар Rp 1 1/4 “ 634 мм
7365108
Reflex Refix DT 200, расширительный бак, зеленый, 16/4 бар 200 л 16 бар Rp 1 1/4 “ 634 мм
7365408
Reflex Refix DT 100, расширительный бак, зеленый, 16/4 бар 100 л 16 бар Rp 1 1/4 “ 480 мм

Как определить размер буферного бака –

Автор Чад Эдмондсон

Короткие циклы не подходят для любого типа котельной системы.Это снижает эффективность и вызывает износ котла. Короткие циклы особенно важны для систем конденсационных котлов по всем причинам, которые мы обсуждали в предыдущих блогах. Меньший объем воды, связанный с системами конденсационных котлов, может привести к быстрому повышению температуры воды, что может привести к преждевременному отключению котла (или, что еще хуже), срабатыванию на верхнем пределе. Часто ответом является буферный резервуар подходящего размера.

Когда требуется буферный резервуар?

Не для каждой котельной системы требуется буферный резервуар, но для некоторых он нужен.Так как же узнать, нужен ли буферный резервуар для вашей конкретной котельной системы или конструкции котельной?

Буферная емкость требуется, когда в системе недостаточно воды для поглощения избыточного тепла от котла во время работы или во время пускового розжига. Другими словами, если минимальная мощность котла превышает минимальную нагрузку системы, а объем воды в системе настолько мал, что он не может удерживать лишнее Btus без резкого скачка температуры воды, что приводит к быстрому циклическому отключению котла, тогда вы нужна буферная емкость.Буферный резервуар может хранить эти излишки Btus, которые можно использовать для обслуживания меньших нагрузок, даже не задействуя котел – таким образом, удерживая его включенным и выключенным в течение более длительных периодов времени.

Определение размера буферного бака

Чтобы правильно определить размер буферного бака, вам необходимо знать следующее:

  • Минимальное время работы ваших котлов – обычно 10 минут для большинства конденсационных котлов

  • Минимум производительность (БТЕ / ч) ваших котлов.(Помните – это не обязательно самая низкая интенсивность возгорания, которую могут создать ваши котлы, но скорость запуска, которая может быть выше самой низкой скорости возгорания.)

  • Минимальная нагрузка системы (БТЕ / ч) на основе зона с наименьшим спросом.

  • ∆T системы ( ° F ) при минимальной нагрузке на систему.

Используя эти значения, вы можете заполнить следующее уравнение, которое даст в результате размер галлона, необходимый для удовлетворения ваших потребностей в хранении британских тепловых единиц в воде.

Резервуары горячей воды – Буферный резервуар

От системы отопления до комплексного решения

Выбор подходящего резервуара для хранения имеет решающее значение для эффективной и экономичной работы вашего центрального отопления на дровах. Он превращает вашу систему отопления в настоящий энергетический центр. KWB может предоставить вам полную энергетическую систему из одного источника.

Почему бак для горячей воды

Если вы хотите отапливать систему отопления на дровах или пеллетах, мы рекомендуем также рассмотреть возможность установки системы хранения, поскольку подача тепла не всегда соответствует потребности в тепле с точки зрения времени.Чтобы гарантировать, что генерируемая энергия не теряется, ее можно «временно хранить» в накопительном баке, а затем запрашивать, когда это необходимо, и распределять по соответствующим отопительным контурам (излучающий пол с подогревом и т. Д.). Резервуары для хранения KWB здесь олицетворяют высочайшее качество и обеспечивают идеальное и высокоэффективное управление теплом. В дополнение к традиционному резервуару для хранения горячей воды, KWB предлагает следующие системы хранения.

KWB системы накопителей горячей воды:

Баки для горячей воды: содержат горячую воду для бытового потребления, также называемую технической водой или технологической водой.(KWB EmpaTherm)

Буферные баки: поставляют тепло для ГВС и отопления. (KWB EmpaEco)

Многослойные резервуары для хранения: – это специальные буферные резервуары для хранения, в которых горячая вода хранится в различных слоях в зависимости от уровня температуры воды и является еще более эффективной. (KWB EmpaCompact)

Комбинированные резервуары для хранения: представляют собой комбинацию буферных и стратифицированных резервуаров для хранения и подготовки горячей воды. (KWB EmpaWell)

Преимущества сложной технологии хранения

Более эффективный

Буферный накопительный бак снижает выбросы отопительной системы, поскольку котел дольше работает с постоянной мощностью.В то же время это увеличивает эффективность и срок службы системы отопления.

Более компактный

Буферный или многослойный накопительный бак со встроенной системой подготовки горячей воды (комбинированный накопительный бак KWB EmpaWell) экономит место в помещении для обогрева, поскольку больше не требуется отдельный нагреватель горячей воды для бытового потребления. Вместе с солнечным регистром он превращается в компактный комплексный энергоцентр.

Более гигиеничный

Буферный или многослойный накопительный резервуар с отдельным модулем пресной воды (многофункциональный буферный накопительный резервуар KWB EmpaCompact) и высокоэффективным насосом подготавливает вашу питьевую воду особенно гигиенично, по требованию и энергоэффективно.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
