Гидравлический разделитель (гидрострелка)

В этой статье мы расскажем о неотъемлемом компоненте многоконтурной системы отопления, разберёмся зачем нужна гидравлическая стрелка и приведём примеры её использования в системе отопления.

Гидравлический разделитель – это очень простая конструкция, которую многие называют также гидрострелкой. Обычно, это запаянная с двух концов труба большого диаметра с квадратным или круглым сечением, у которой по два вывода: «подача» и «обратка».

Итак, давайте разберемся для чего нужен гидравлический разделитель.

Из его названия – «гидроразделитель» понятно, что он предназначен для выравнивания давления во всех подключенных к нему отопительных контурах. Само внутреннее гидравлическое сопротивление разделителя незначительное, можно даже сказать, нулевое. Что же нам это дает?

В какой системе отопления без гидрострелки просто не обойтись или где она совсем не нужна?

В большинстве случаев гидравлический разделитель в системе отопления не нужен, и особой роли не играет.

Необходим он лишь в сложных многоконтурных системах отопления, где циркуляцию через отдельный контур обеспечивает свой собственный насос. Чтобы гидравлическое сопротивление одного контура не сильно влияло на соседний контур, параллельный ему, необходимо подровнять давление между подающей и обратной магистралями.

В этом случае и устанавливается гидростерлка. Как было выше упомянуто, она является зоной нулевого сопротивления и поэтому более мощный насос на отдельном контуре не вытягивает на себе весь поток рабочей жидкости, давая правильно работать соседним меньшим по мощности контурам.

Рассмотрим схему системы отопления с гидравлическим разделителем, несколькими контурами отопления и двумя котлами:

Схема системы отопления с гидравлическим разделителем, несколькими контурами отопления и двумя котлами

От подающей магистрали отходит:

• – контур радиаторов,
• – контур теплых полов,
• – контур водяного бойлера косвенного нагрева(ГВС).

Подача и обратка соединены после котлов гидравлическим разделитем. Это значит, что давление в них выровнялось, и влияние насосов в контурах друг на друга отсутствует. Система работает стабильно вне зависимости от того работает какой либо контур или нет.

Рассмотрим возможные варианты работы гидравлического разделителя:

Первый случай. Проток источника тепла равен протоку контура потребителя(отопления

T1=T3, T2=T4

Этот случай считается идеальным и происходит он, когда всем контурам системы нужна именно та мощность, которую может «выдавать» источник, в частности, котел отопления и T1=T3, T2=T4.

Второй случай. Проток всех контуров потребителей больше протока источника (котла)

Т1>T3, T2=T4

В этом случае для всей системы отопления достаточно одного котла из нескольких, работающих в каскаде. Т1>T3, T2=T4.

Третий случай.Проток контура источника (котла) больше протока потребителей тепла.

T1=T3, T2>T4

Это происходит в случае, когда тепло требуется не для всех зон отопления (потребителей тепла). T1=T3, T2>T4.

Как подобрать гидравлический разделитель?

Подбирается гидравлический разделитель по мощности (кВт) и максимальному протоку системы (М3/ч.) Необходимость его применения мы описали выше, и если у вас есть сомнения, например, с подбором мощности насосов, гидрострелка решит эту и многие другие задачи. Также систему с гидравлическим разделителем можно назвать легко расширяемой. При добавлении еще одного потребителя тепла, например, бойлера косвенного нагрева, проблем с разбалансировкой не будет.

Термогидравлические разделители для систем отопления. Назначение, конструкция и принцип работы

Назначение гидрострелки, зачем нужна гидрострелка.

Гидрострелка (гидравлический разделитель, гидравлическая стрелка или термогидравлический разделитель) – это один из самых важных узлов в системе отопления с источниками генерации тепловой энергии.

Он предназначен для разделения котлового контура и контура потребителей тепла, создавая зону пониженного гидравлического сопротивления. Таким образом, гидравлический разделитель позволяет сбалансировать контур котла с остальными контурами потребителей тепла.

Гидравлический разделитель (гидрострелка) обеспечивает гидравлический (и температурный) баланс контуров. При использовании такой гидрострелки расход теплоносителя в контуре потребителей тепла задается только при включении/отключении насоса соответствующего контура. Когда насос вторичного контура отключен, циркуляция в нем отсутствует и теплоноситель, циркулирующий под воздействием насоса первичного контура, возвращается в котел через гидравлический разделитель. В результате, при использовании гидрострелки, в первичном контуре поддерживается постоянный расход теплоносителя, а во вторичном контуре – расход теплоносителя определяется в соответствии с тепловой нагрузкой.

Гидравлический разделитель включает в себя также функции деаэратора и шламоуловителя. В современных отопительных системах гидрострелка является стандартной опцией.



Рассмотрим схему гидрострелки.

Современные системы отопления, как правило являются многоконтурными, т.е. состоят из нескольких гидравлических контуров отопления (рисунок 1). Эти контуры могут быть как низкотемпературными (напольное отопление или низкотемпературное радиаторное отопление), так и высокотемпературными (высокотемпературное радиаторное отопление, воздушное отопление, подогрев бассейна, контур нагрева емкостного водонагревателя).

В ряде случаев требуется применение смесительных узлов для поддержания заданной температуры теплоносителя путем смешивания теплоносителя с разными температурами. Этими процессами управляет автоматика.

С учетом особенностей работы некоторых насосов, например загрузочного насоса водонагревателя и трехходовых смесителей получается, что каждый контур системы отопления «живет своей жизнью», т.

е. отбирает именно то количество нагретого теплоносителя, которое ему необходимо в данный момент. Таким образом, суммарный расход (количество используемого нагретого теплоносителя) всех контуров отопления не является постоянным, а меняется в течение времени и условий.

Для котла необходим постоянный и неизменный расход теплоносителя. Это сильно влияет на эффективность его работы и ресурс. Следовательно, для стабильной и корректной работы всей системы отопления необходимо, по возможности, отделить друг от друга контур котла и каждый из контуров системы отопления, таким образом, сделать независимыми производство (контур котла) и потребление тепла (контур отопления). Такую функцию гидравлического разделения выполняют гидрострелки, которые на практике представляют собой вертикально установленный участок трубопровода (перемычку) большого диаметра. Вероятно, наиболее полное описание и принцип работы гидрострелок для широкого применения сделала компания De Dietrich.

Конструктивная схема и принцип работы гидрострелки.

Гидравлический распределитель (гидрострелка) конструктивно представляют собой вертикально установленную перемычку большого диаметра (рисунок 2).

За счет большого диаметра (по отношению к диаметру трубопровода котлового контура) быстро гасится скорость теплоносителя в гидравлическом разделителе (гидрострелке).

Предполагается, что гидравлическое сопротивление такого устройства исчезающе мало по сравнению с сопротивлением контуров отопления и котла. В результате, между котлом и контурами отопления появляется некий буфер (ресивер) с малым сопротивлением, то есть контуры отопления никаким образом не будут оказывать влияние на контур котла и расход теплоносителя через котел. Таким образом, каждый контур системы отопления будет «жить своей жизнью».

Гидрострелка, кроме функции гидравлического разделения, обеспечивает распределение подающих линий контуров отопления по температуре: в самой верхней части — самый высокотемпературный контур (греющий контур водонагревателя, подогрев бассейна, калорифера вентиляции или радиаторное отопление), чуть ниже — контур с меньшей температурой, самый нижний — низкотемпературный контур отопления (низкотемпературное радиаторное или напольное отопление). Такое же правило действует и для обратных линий контуров отопления: в самой верхней части — самая высокотемпературная (теплая) обратная линия, в самом низу — самая холодная.

Гидрострелка выполняет функцию гидравлической развязки (разделения) котлового контура и контуров отопления. Независимость самих контуров отопления обеспечивается за счет подающего и обратного коллекторов, которые устанавливаются после гидравлического разделителя. Для корректной работы гидрострелки (гидравлического разделителя) необходимо соблюдать следующие правила:

1. Допускается только вертикальная установка гидрострелки (гидравлического разделителя).

2. Скорость движения теплоносителя в гидрострелке (гидравлическом разделителе) не должна превышать 0,1 м/с. В таком случае скорость движения теплоносителя в подающем трубопроводе котлового контура должна быть не больше 0,7-0,9 м/с.

3. Для определения размеров гидрострелки (гидравлического разделителя) необходимо использовать правило 3-х диаметров (3D) либо специальное программное обеспечение. Между осями любых двух подключений (штуцеров) к гидрострелке (гидравлическому разделителю) должно быть расстояние не меньше чем 3 диаметра (рисунок 2). Из рисунка 2 видно, что высота гидравлического разделителя гораздо меньше, чем высота гидравлического распределителя.

4. Производительность насоса котлового контура (или в случае каскадной установки с несколькими насосами — суммарная производительность котловых насосов) должна быть больше как минимум на 10% суммарной максимальной производительности насосов вторичных контуров.

5. При использовании гидравлической стреклки необходимо следить за тем, чтобы высокотемпературные контуры отопления подключались в верхнюю часть гидравлического распределителя. В связи с тем, что скорость движения теплоносителя в гидравлической стрелке достаточно мала (меньше 0,1 м/с), будет наблюдаться явление стратификации (расслоения) теплоносителя по температуре. Очевидно, что теплоноситель имеет более высокую температуру в верхней части гидравлического распределителя, это необходимо учитывать при выполнении присоединения подающих линий контуров отопления.

Для того чтобы увеличить температуру воды на входе чугунного напольного котла, обратная линия котла подсоединяется выше всех обратных линий контуров отопления — искусственное завышение температуры обратной линии за счет явления стратификации в гидравлическом распределителе и гидравлическом разделителе.

С учетом того, что в гидравлическом распределителе и гидравлическом разделителе скорость движения теплоносителя достаточно мала, их можно использовать для эффективного удаления воздуха и шлама — достаточно лишь поставить соответствующие устройства (автоматический и ручной воздухоотводчики в верхней части, шаровой кран большого диаметра в нижней части) (рисунок 1).

Компания ИСАН предлагает своим покупателям различные варианты гидравлических стрелок и коллекторов для котельной. Наши специалисты помогут Вам не только профессионально подобрать котельное оборудование, но и выполнить его монтаж.

Описание процессов происходящих в гидравлическом разделителе (гидрострелке).

Чтобы получить представление о процессах, которые происходят в гидрострелке, рассмотрим три различные случая ее работы.

Т₁ – температура подачи от котла,

Т₂ – температура возврата теплоносителя в котел («обратка»),

Т₃ – температура подачи в систему отопления,

Т₄ – температура возврата из системы отопления,

Qp и Qs – соответственно, производительность котлового насоса и суммарная производительность насосов в системе отопления

Вариант 1.

Температуры подачи и возврата теплоносителя совпадают, производительность насосов тоже совпадает.

Qp=Qs тогда Т₁=Т₃; Т₂=Т₄

Это идеальный случай, который на практике сложно достичь, но его следует рассматривать как то, к чему надо стремиться при подборе оборудования.

Вариант 2.

Qp<Qs тогда T₁>T₃; T₂=T₄

Производительность котлового насоса меньше, чем суммарная производительность насосов в системе отопления (работающих одновременно). Система отопления потребляет теплоносителя больше, чем может «предложить» котловой насос, в результате происходит захват дополнительной жидкости в систему отопления из ее же возвратной магистрали, то есть уже с низкой температурой. В котел возвращается теплоноситель той же температуры, как в «обратке» системы отопления (T₂=T₄). Такой режим работы в максимальной мере использует мощность котла (котел работает на максимуме своей мощности), а здание «недополучает» требуемое тепло. К тому же может возникнуть большая разница температуры между подачей и «обраткой» котла (T₁ и T₂), что негативно сказывается на ресурсе его работы.

Вариант 3.

Qp>Qs тогда T₁=T₃; T₂>T₄

Производительность котлового насоса больше, чем суммарная производительность насосов в системе отопления (работающих одновременно). Система отопления в этом случае потребляет ровно то количества тепла, которое ей необходимо, а излишек тепла возвращается в котел. Это, при фиксированной мощности тепловыделения котла приводит к повышению температуры теплоносителя и периодическому выключению котла. Это, можно сказать, «штатный» режим работы и наиболее естественный. Дополнительных потерь тепла не происходит и, учитывая, что внешние условия теплопотерь постоянно меняются (меняется потребление тепла на радиаторное отопления, на бойлер, и т.п.), такой режим чаще всего мы имеем на практике.

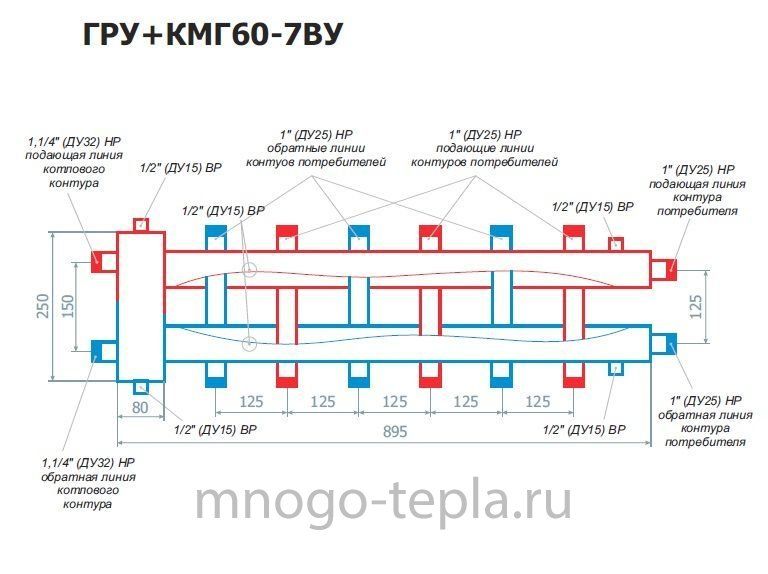

Гидрострелки и коллекторы для котельных на нашем сайте

Гидравлические сепараторы – Стальной резервуар Niles

Перейти к содержимому

Гидравлический сепаратор Niles Steel Tank разработан для сокращения коротких циклов работы котельной системы и разделения циркуляции здания и котла. Он использует накопленную котловую воду для буферизации нагрузки системы, когда котел производит больше БТЕ, чем может выдержать здание. Когда у здания минимальная потребность, оно тянет из бака, позволяя котлу «отдохнуть».

Скачать PDF

принцип работы:

Когда гидросистема здания нуждается в тепле, циркуляционные насосы здания работают от гидравлического сепаратора (рис. A.) до тех пор, пока температура в баке не станет достаточной для включения котла. Когда это происходит, активируются и котел, и циркуляционные насосы здания, что обеспечивает прямой поток через бак (рис. B). Поскольку потребность здания удовлетворена, а его циркуляционные насосы остановлены, в резервуаре все еще есть потребность в возвращении его к рабочей температуре (рис. C). Котел будет продолжать циркулировать и работать до тех пор, пока температура бака не будет достигнута.

определение размера и выбор:

Заказ гидравлического сепаратора с соответствующей производительностью требует 4 переменных:

1. Минимальное «время работы» котла. Уточните у производителя котельного оборудования рекомендуемое минимальное время работы.
2. Минимальная выходная мощность БТЕ (БТЕ/ч). На основе мощности котла при минимальной мощности горения, если он оборудован системой с регулируемой мощностью, которая модулирует мощность горения по мере снижения потребности.
3. Минимальная системная (тепловая) нагрузка (БТЕ/ч). На основе наименьшей зоны, требующей тепла.
4. Дельта Т резервуара для допустимого повышения температуры. Для систем водяного отопления обычно допускается повышение температуры бака на 10–40 градусов.

• В = Объем бака
• T = Мин. время работы котла
• MBO = Минимальная мощность котла (БТЕ/час)
• MHL = Минимальная тепловая нагрузка
• Delta T = Повышение температуры бака (градусы F)

Модель	Фактические галлоны	Номинальные галлоны	А	Б	С	Д	Е
СЭП-18-041	40	45	45″	18″	14,25″	33,75″	2″ NPT
СЭП-24-045	80	88	49″	30″	16,75″	36,25″	3″ NPT
СЭП-30-045	120	138	49″	30″	16,75″	36,25″	3″ NPT
СЭП-30-075	200	217	75″	30″	16,75″	62,25″	3″ NPT
СЭП-36-072	285	317	76″	36″	24,5″	55,5″	4″ FLG
СЭП-42-072	385	432	76″	42″	27″	53″	6″ FLG
СЭП-42-084	450	498	87″	42″	27″	64″	6″ FLG
СЭП-48-096	675	752	100″	48″	29″	75″	6″ FLG
СЭП-48-120	860	940	124″	48″	29″	99″	6″ FLG

Инвентарь Получить предложение Калькулятор размера резервуара

Соединение магнитного гидравлического сепаратора

| Resideo Pro

Наведите курсор на изображение, чтобы увеличить его

Щелкните правой кнопкой мыши миниатюру, чтобы сохранить изображение

Наверх

Ресурсы

Опубликовано:

Посмотреть

Опубликовано: | PDF

Скачать

Посмотреть все

Опубликовано:

Посмотреть

Опубликовано: | PDF

Скачать

Посмотреть все

Опубликовано:

Посмотреть

Опубликовано: | PDF

Скачать

Посмотреть все

Технические характеристики

Просмотреть все

Обзор продукта

Выберите наши магнитно-гидравлические сепараторы для повышения эффективности и защиты котла при установке новых или модернизации котельных систем. У вас есть все варианты: выберите фланцевый или муфтовый гидравлический сепараторный клапан и выберите штуцерное соединение — потовое, резьбовое или прессовое. Кроме того, мы предлагаем различные размеры от 1 до 6 дюймов.

Особенности:

• Фланцевые и муфтовые модели
• Все варианты фитингов (пот, резьба, пресс – 2 соединения на комплект штуцеров, на каждый клапан требуется 2 комплекта штуцеров)
• Различные размеры; соединение (от 1 до 2 дюймов) и фланцевое (от 2 до 6 дюймов)
• Магнит (действующий как фильтр и балансир) включен в каждую модель
• Изоляция входит в комплект поставки каждой модели
• Идеально подходит для жилых и коммерческих помещений
