Подбор циркуляционного насоса: основные виды, правила выбора

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись. Лучшее решение – подбор циркуляционного насоса и монтаж агрегата в отопительный контур.

Предлагаем разобраться, какие задачи выполняет помпа в системе отопления, как устроен и работает прибор. Мы описали особенности эксплуатации разных видов насосов и обозначили основные критерии грамотного выбора. Приведенная информация поможет подобрать подходящую модель циркуляционной помпы и не разочароваться в покупке.

Содержание статьи:

  • Зачем в системе теплоснабжения нужен насос?
  • Конструкция и принцип работы насоса
  • Виды и преимущества циркуляционных помп
  • Как правильно выбрать насосное оборудование?
  • Выводы и полезное видео по теме

Зачем в системе теплоснабжения нужен насос?

Циркуляционные насосы — гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

  • с целью повысить энергоэффективность котельного оборудования;
  • в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
  • при отсутствии вмонтированного насосного агрегата в теплогенераторе;
  • для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
  • чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

При это условие не всегда выполнимо — в результате отопительное оборудование не нагревается или нагревается неравномерно.

Галерея изображений

Фото из

Циркуляционный насос приводит в движение и поддерживает перемещение теплоносителя по отопительному контуру. Установка прибора лишает систему водяного обогрева недостатков, характерных для гравитационных систем. С ним значительно увеличивается скорость достижения комфортной температуры в помещении

Применение циркуляционного насоса в отоплении позволяет нагретой воде с легкостью преодолевать сопротивление. Потому систему можно собрать из более узких труб, чем в гравитационном варианте

Есть схемы, которые без циркуляционных насосов не могли бы вообще работать или действовали крайне неэффективно. К ним относятся радиаторные типы с нижним подключением и водяные теплые полы

Установка циркуляционного насоса позволяет значительно увеличить протяженность трубопровода. Для сравнения, в схемах с естественным движением его длина по горизонтали не должна превышать 30 м

Теплотехники рекомендуют устанавливать в отопительные системы два циркуляционных насоса. Один из них рабочий, второй – резервный на случай поломки

Единственный минус циркуляционного насоса – необходимость подключать его к электроснабжению. В случае обрыва подачи тока он перестанет работать, а теплоноситель двигаться по трубам к приборам

С монтажом циркуляционного насоса энергозатраты владельцев дома не сильно увеличатся, в зависимости от собственной мощности прибор потребляет от 60 до 100 Вт

Если в системе отопления несколько колец, циркуляционный насос устанавливается на каждое из них. Рекомендовано ставить собственный прибор на каждую петлю коллекторного отопления и отдельный змеевик теплого пола

Циркуляционный насос в системе отопления

Использование в конструкции узких труб

Циркуляционные насосы в коллекторной схеме

Установка прибора в отопительный трубопровод

Применение резервного насоса

Подключение энергозависимого прибора

Оборудование с низким энергопотреблением

Система отопления с несколькими кольцами

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.

Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

Если судить по интенсивности продаж, наиболее популярными на отечественном рынке являются приборы от следующих производителей:

Галерея изображений

Фото из

Отечественный потребитель, обустраивающий собственную отопительную систему, зачастую отдает предпочтение продукции от известных производителей. Качество и надежность датской продукции марки Grundfos – основа их популярности

Порадуют безупречной и долгосрочной работой насосы для отопления и горячей воды с логотипом Wilo. Немецкий производитель сумел понизить энергопотребление без потерь в производительности и параметрах напора

Веским плюсом итальянских циркуляционных насосов DAB является новаторская электронная регулировка, позволяющая экономно расходовать электропитание и рабочий ресурс прибора

Активным спросом пользуются циркуляционные насосы российского производства от Джилекс. Их отличает хорошая сборка, отсутствие проблем при эксплуатации, доступная цена. К тому же с ремонтом и заменой не бывает затруднений

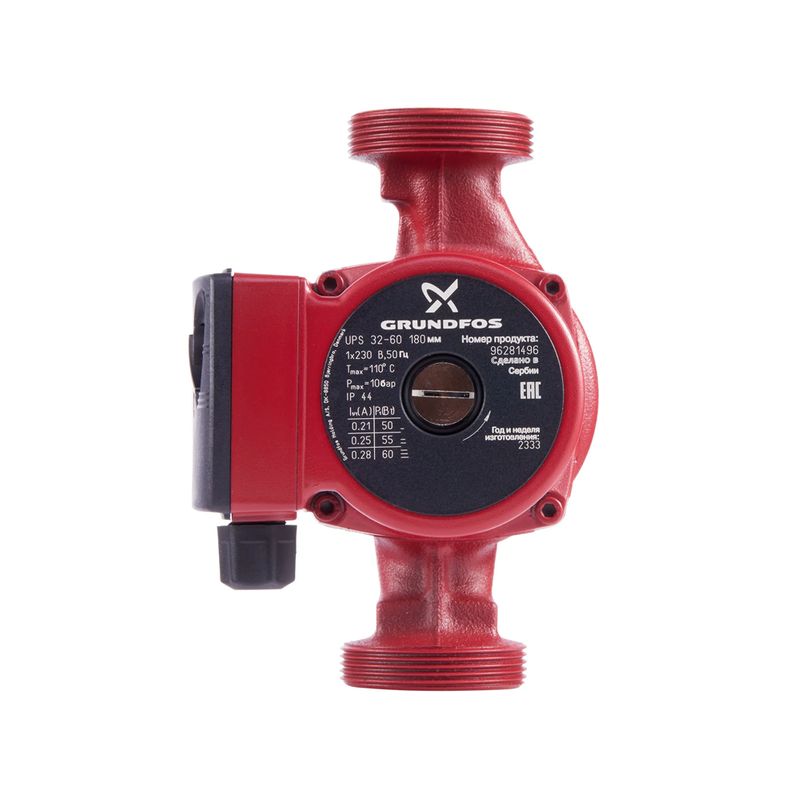

Циркуляционное устройство марки Grundfos

Линейка оборудования с логотипом Wilo

Приборы для систем отопления от DAB

Циркуляционный насос компании Джилекс

Виды и преимущества циркуляционных помп

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Галерея изображений

Фото из

Любую гравитационную систему можно переделать в циркуляционную посредством установки циркуляционного насоса. Однако из-за разницы в диаметре труб закладывать вариант сборки лучше на стадии проектирования дома, ведь для широких труб потребуется более мощный прибор

Допускается использование циркуляционного насоса в открытых отопительных системах, однако в большинстве случаев в трубопровод вместе с насосом монтируют закрытый расширительный бак

В закрытых циркуляционных схемах обязательно применяются устройства для отвода воздуха. Это автоматические воздухоотводчики. На фото их три штуки: на гидрострелке, компенсационном колене отопительного кольца и рядом с насосом

При установке насоса в систему отопления обязательно производится врезка предохранительного клапана, который сбрасывает избыток нагретого теплоносителя, чем защищает оборудование и предупреждает аварии. Располагают его на подаче как можно ближе к котлу

Вариант сборки закрытой отопительной системы

Вакуумный расширительный бачок – экспанзомат

Устройства для отвода воздуха

Предохранительный клапан для сброса избытка давления

Насосы «мокрого» типа.  Ротор и крыльчатка таких помп находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель (+)

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

  • низкий уровень создаваемого шума;
  • небольшие габаритные размеры и маленький вес;
  • минимальное потребление электричества;
  • простая настройка параметров, техобслуживание и ремонт;
  • длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Галерея изображений

Фото из

Циркуляционные насосы, выполненные по технологии “мокрой” смазки подшипников, допускается устанавливать как на подаче, так и на трубе обратки. Для его конструктивных частей нет угрозы ни в том, ни в другом случае

С точки зрения нагрузки на циркуляционный насос любое место в контуре для него приемлемо. Однако считается, что на подаче гидростатическое давление в системе все же несколько меньше

Относительно расширительного бачка насос располагают так, чтобы на участке всасывания напор был несколько выше, чем в целом в системе. Проще всего для этого расширитель установить выше насоса

Сборка циркуляционных обогревающих систем собирается по закрытому принципу. Для обеспечения работы герметичной системы нужна группа безопасности, включающая предохранительный клапан, воздухоотводчик и манометр для контроля напора

Расположение циркуляционных насосов в схеме отопления

Установка прибора на подающем трубопроводе

Размещение относительно расширительного бачка

Обязательное использование группы безопасности

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах (+)

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитных кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

  • моноблочные;
  • консольные;
  • «In-line».

Моноблочные помпы принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

  • высокая производительность;
  • энергоэффективность;
  • невысокие требования к качеству энергоносителя — перекачиваемая жидкость может содержать нейтральные примеси;
  • простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.

Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Галерея изображений

Фото из

Выбор циркуляционного насоса для системы отопления опирается на нормативные требования. Для нормального обогрева и бесшумного движения воды по контуру теплоноситель должен перемещаться со скоростью не больше 1,5 м/сек

Технические данные, полученные опытным путем, подтверждают, что на 10 м длины труб должно быть по 0,6 м напора насоса. Т.е. для трубопровода протяженностью 50 м нужен прибор, создающий напор не меньше 3,0 м

Так как циркуляционный насос должен обеспечивать беспрепятственную подачу теплоносителя в приборы отопления, то есть зависимость между радиаторами и подачей, которую развивает насос. Если суммарная мощность батарей составляет 7 кВт, то нагнетать насос должен 7 л/мин

В выборе циркуляционного насоса очень важно учесть мощность котла, вместе с которым он будет работать в системе. На каждый кВт агрегата нужно распределить 1 л/мин протекающего теплоносителя. Т.е. для отопительного оборудования мощностью 25 кВт нужно купить насос, обеспечивающий расход как минимум в 2,5 л/мин

Отопление с пятью циркуляционными насосами

Подбор оборудования по длине трубопровода

Взаимосвязь мощности радиаторов и насоса

Подбор насоса по мощности котла

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме. Параметры помпы выбирают на основании .

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые  – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Выводы и полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения.

Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.

Подыскиваете циркуляционный насос для системы теплоснабжения? Или есть опыт эксплуатации таких установок? Пожалуйста, делитесь с читателями вашим опытом, задавайте вопросы и участвуйте в обсуждениях. Форма для комментариев расположена ниже.

Циркуляционный насос для отопления дома. Выбор, подбор и установка.

Циркуляция теплоносителя в системе отопления может быть двух типов: естественной и принудительной. Естественная циркуляция не потребует циркуляционного насоса, он применяется в принудительной системе. Насос дает возможность обеспечивать боле быструю, а также эффективную циркуляцию теплоносителя по системе.

Циркуляционный насос – это устройство, которое предназначено для перекачивания (жидкости) теплоносителя. В корпусе установленный электронный двигатель и рабочий вал. Когда, насос включается, ротор начитает вращать крыльчатку, это в свою очередь создает пониженное давление теплоносителя на входе и повышенное на выходе.

  1. чугунный корпус
  2. колесо
  3. вал
  4. подшипник скольжения
  5. керамический упор
  6. ротор
  7. обмотка
  8. электронная схема
  9. блокировочные винты
  10. конденсатор
  11. уплотнитель

Циркуляционные насосы для системы отопления делятся на два типа, с мокрым и сухим ротором.

Используются в отопительной системе частных домов, где протяженность трубопроводов не очень велика. Ротор насоса, оснащенный крыльчаткой, которая вращается внутри корпуса, тем самым ускоряет движение теплоносителя. Жидкость, в которой вращается ротор, охлаждает и смазывает механизм. При монтаже насоса «мокрого типа» требуется обратить внимание на горизонтальность вала, тогда внутри корпуса всегда будет жидкость.

Применяется в отопительных системах большого расстояния. Между двигателем и рабочей частью ротора установлены уплотнительные кольца. Ротор не контактирует с перекачиваемой жидкостью.

При выборе типа модели циркуляционного насоса для системы отопления следует учитывать также и

производительность, условия эксплуатации, особенность теплоносителя (его вязкость и плотность), рекомендации и требования производителя к установке, а также качественным характеристикам перекачиваемой жидкости.

Основные технические параметры. Несмотря на относительно низкий КПД (50-60%), чаще всего используются модели с мокрым ротором, так как они имеют достаточно компактный размер и не производят шума. При монтаже данного устройства перед выходным отверстием нужно установить фильтр, чтобы внутрь его не попал шлам, и не заклинило крыльчатку насоса.

Насос работает от обычной электросети с напряжением 220V. Потребляемая мощность циркуляционных насосов может различаться в зависимости от моделей и режима работы. В обычных циркуляционных насосах мощность составляет примерно 60 Вт/час, а энергоэффективных насосах 15-20 Вт/час.

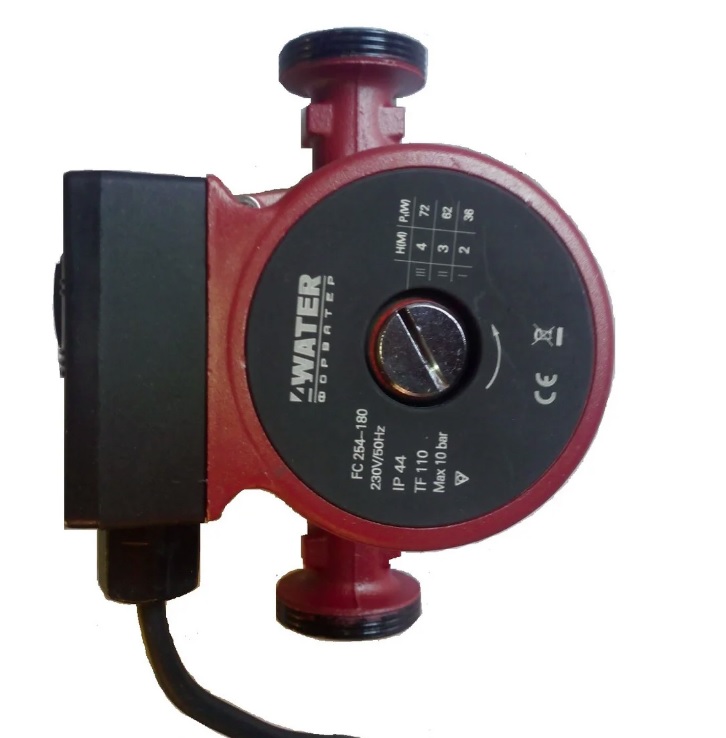

При выборе требуется обращать внимание на производительность устройства, напор, и диаметр подключения к трубе. Технические данные указаны в документации и на маркировке насоса. Первая цифра маркировки определяет присоединительный размер, вторая указывает (подъем воды) мощность, последняя указывает на монтажный размер. Например, циркуляционный насос Grundfos UPS 25-40/180 подходит для подключения к дюймовому трубопроводу (25 мм), высота подъема воды составляет 4 метра, и 180 мм – это монтажная длинна насоса.

циркуляционный насос Grundfos UPS 25-40, на корпусе указаны все необходимые характеристики

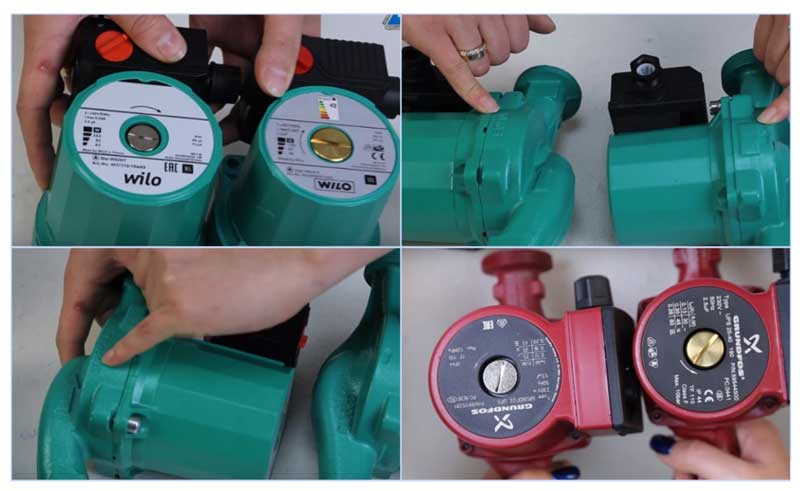

На первых строчках надежных производителей циркуляционных насосов стоят Wilo (Германия), Grundfos (Германия), Pedrollo (Италия), DAB (Италия).

Устройства компании Wilo – это всегда высокое качество, надежность, высокая эффективность и функциональность, а также длительный срок эксплуатации. Насосы Grundfos не уступают качеству и функциональности оборудованию Wilo, но их цена будет немного дороже.

Италийские производители, также радуют высоким качеством и надежностью, а также отличными характеристиками. Насосы данных торговых марок, можно покупать без опасений. Но на данное время, множество циркуляционных насосов, подделывают под известной маркой, цена таких устройств будет ниже, чем обычно, так что будьте бдительны при покупке насоса, всегда обращайте внимание на упаковку, и спрашивайте менеджера обо всех деталях.

Есть такие насосы как Wilo Star-RS (серые), они поставляются без упаковки, так как они идут как запасные части к газовым котлам, он является оригинальным прибором. Также есть насосы от производителя Sprut (Спрут), они являются дешевыми и не отличаются высоким качеством, надежностью в работе и эксплуатации.

Идеальным вариантом циркуляционного насоса для системы отопления является устройство с «мокрым ротором». Рабочая жидкость выполняет функции смазки и охлаждает насос, благодаря этому насос имеет высокий уровень надежности, редко ломается и не требует особого обслуживания. Когда насос качественно подобранный и установлен правильно, тогда он будет служить очень долгий срок времени.

Когда Вы собираетесь купить циркуляционный насос, сначала нужно ознакомиться с технической документацией, рекомендациями производителя по монтажу и эксплуатации устройства. Каждая модель имеет свои особенности, и преимущества, но основные правила монтажа для всех циркуляционных насосов одинаковы:

Когда циркуляционный насос долго не работал, (после отопительного сезона), будучи заполненным теплоносителем и при включении не функционирует, требуется прокрутить винт с помощью соответствующего инструмента. Это способствует перезапуску насоса и восстановит его работоспособность. Данную функцию нужно делать только при отключенном питании.

Если насос издает сильным шум, то с большой вероятностью подшипник вышел из строя, и требуется необходимость демонтажа и ремонта.

В системах отопления и горячего водоснабжения применяются дополнительное оборудование, такое как терморегулятор. Он дает возможность работать насосу равильно и эффективно, чтобы насос не работал постоянно. Благодаря этому повышается уровень надежности насоса и понижаются расходы

, связанные с эксплуатацией. Контроллер буде выполнять функцию запуска насоса и остановки его, по показателям которые назначен пользователь. Как подобрать терморегулятор для циркуляционных насосов смотрите сдесь.

Правильный подбор и установка циркуляционного насоса дает возможность снизить риск поломки и остановки роботы. Для точного расчета требуемой мощности насоса лучше обратится к специалистам, поскольку этот параметр определяется правильность и эффективность насоса.

Будинок м/квОб’ємна подача в радіаторній системі опалення м3/годТип насоса
80-1200,4Grundfos/Wilo 25-4
120-1600,6Grundfos/Wilo 25-4
160-2000,7Grundfos/Wilo 25-4
200-2400,8Grundfos/Wilo 25-4
240-2800,9Grundfos/Wilo 25-6
Будинок м/квРозхід в системі опалення при Δt = 20°C Розхіж в системі теплої підлоги при Δt = 5°CТип насосаТип насоса
м2м3/годм3/год1 варіант2 варіант
80-1200,41,5ХХ-40ХХ-40
160-2000,52,0ХХ-50ХХ-60
160-2400,72,5ХХ-60ХХ-80
240-2800,93,0-3,5ХХ-80ХХ-80
Насоси Grundfos25-40 (UPS, Alfa2) 25-60 (UPS, Alfa2)25-70 (UMP3, Hybrid)
25-80 (UPS)
Насоси Wilo25/4 (Star RS)25/6 (Star, PICO, Yonos)25/7 (Star RS)25/7 (TOP-S)
Максимальна площа м2~100~160~240~300
Теплова потужність кВт/год~7,5~12,0~18,0~22,5
Оберти теплоносія в контурі л/год~640~1032~1548~1935
Опір контуру~2,5~2,8~3,0~3,2
Загальна довжина гріючих трубопроводів м. п~650~1000~1600~2000

Рекомендуем посмотреть циркуляционные насосы для отопления

Как подобрать циркуляционный насос для системы отопления

Содержание:

  1. Какие бывают виды
  2. Расчеты насосного оборудования
  3. Расчет производительности
  4. Расчет рабочего давления в контуре
  5. Таблица для эмпирического подбора насоса
  6. Основные производители
  7. Заключение

Агрегаты в системах обогрева зданий дают дополнительные возможности регулировки режима. Несмотря на дополнительные затраты, связанные с приобретением и установкой циркулярного насоса, суммарные расходы быстро окупаются, позволяя оптимизировать режим отопления.

Перед тем как подобрать циркуляционный насос, расчет основных параметров весьма желателен по следующим соображениям:

  • недостаточная мощность агрегата сделает отопительную систему малоэффективной, а проживание в доме – некомфортным;
  • избыточная мощность приведет к перерасходу затрат на обогрев жилища.

Таким образом, подбор этого специализированного устройства во многом предопределяет успешность работы отопления жилого дома.

Какие бывают виды

Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .

РАСЧЁТ НАПОРА И ПРОИЗВОДИТЕЛЬНОСТИ ЦИРКУЛЯЦИОННОГО НАСОСА


Смотрите это видео на YouTube

Такие агрегаты наделены комплектом достоинств, определяемых как:

  1. Способствуют сохранению постоянной температуры теплоносителя.
  2. Невысокий уровень потребления электроэнергии.
  3. Высокая надежность при работе.
  4. Простота применения.

Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.

Существуют два основных конструктивных исполнения циркулярных насосов:

  • с сухим ротором;
  • с мокрым ротором.

Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.

Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.

Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.

Нужно отметить, что критерии выбора не ограничиваются учетом их положительных и отрицательных качеств. Выбор циркуляционного насоса для отопления обязательно включает в себя его расчет по нескольким критериям.

Расчеты насосного оборудования

Перед началом расчета уточним функциональное назначение циркулярных агрегатов, применяемых для систем отопления:

  • перекачка теплоносителя по трубопроводящей сети, суммарный объем котрой зависит от размеров помещении, подлежащих обогреву;
  • преодоление сопротивления протоку теплоносителя внутри системы, оказываемое трубами и элементами арматуры.

Расчет производительности

Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:

– количество тепловой энергии, потребляемой в конкретным помещении;

— величина производительности насосного устройства;

– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;

— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:

  • 20оС – при нормальной системе отопления жилых площадей;
  • 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
  • 5оС – температура теплового носителя в системе теплого пола.

Показатель производительности – паспортная характеристика, в технической документации отражается как кубометров за час. Чтобы результат расчета соответствовал привычной для нас форме, его нужно разделить на величину удельного веса воды.

Насос циркуляционный GRUNDFOS ALPHA


Смотрите это видео на YouTube

Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:

20000/(1,16 х 20) = 862 кг/час,

перерасчет в привычные величины дает результат

862 / 971,8 = 0,887 м3/час.

Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.

Для расчета этой характеристики можно применить и такую формулу:

G = 3,6Q/(c x dT) кг/час, где

с – удельная теплоемкость носителя, применяемого в отоплении.

Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:

Q = N x dT, где

Q – производительность агрегата;

N – мощность котла;

dT – разность температур на выходе из котла и на обратке.

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.

Важно! Расположение ротора только горизонтальное! Направление потока указано стрелкой на корпусе.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.


Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно


Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Важно! Расчетную величину для любого показателя необходимо увеличить на 15 – 20 %, чтобы не эксплуатировать аппарат на максимальных режимах. Это защитит его от перегрузок и преждевременного выхода из строя.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос


Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

подбор модели и правила установки

Повысить эффективность и надежность автономных отопительных систем, используемых для обогрева частных домов, можно с помощью установки специального насосного оборудования. Врезанный в трубопровод циркуляционный насос для отопления способствует ускорению движения теплоносителя в системе, что обеспечивает быстрый прогрев всех помещений в доме.

В больших загородных коттеджах, жилая площадь которых превышает сотню квадратных метров, без установки подобного насосного оборудования не обойтись. Регулируя мощность встроенного насоса, владелец дома может активно влиять на работу системы отопления в зависимости от погодных условий. Правильно подобранное оборудование позволяет экономно расходовать электроэнергию, не допуская ее необоснованного перерасхода.

В данном видеоролике представлено устройство циркуляционного насоса Grundfos Alpha2, в конструкции которого производитель использовал энергосберегающие технологии. Авторы видео отмечают ряд преимуществ данной модели перед другими аналогичными изделиями. Помимо этого в ролике показан способ монтажа данного насоса, который может быть поможет вам получить общее представление о предстоящих работах.

Содержание

  • 1 Типы циркуляционных насосов и их устройство

    • 1.1 Насосы с «мокрым» ротором

    • 1.2 Насосы с «сухим» ротором

  • 2 Как выбрать подходящую модель насоса?

  • 3 Как произвести монтаж оборудования?

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый» циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

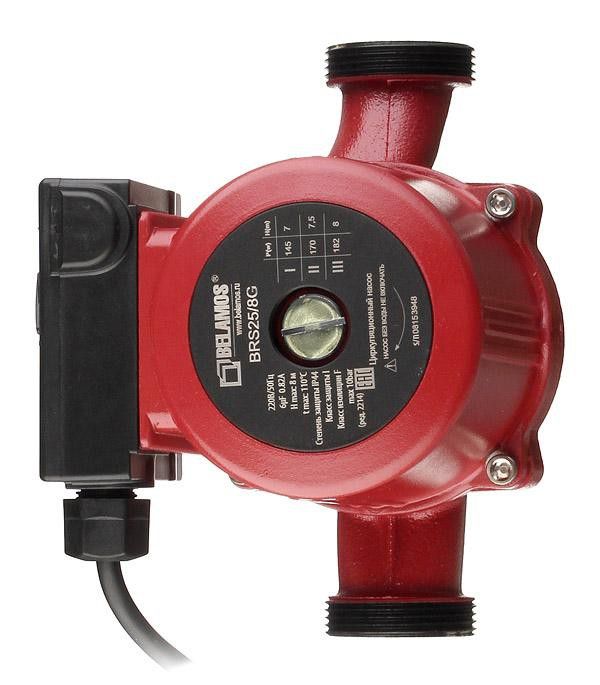

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

  • блочные;
  • вертикальные;
  • горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума. Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции.

Вам также пригодится материал о том, как правильно выполнить расчёты требуемой производительности насоса для отопления: https://aqua-rmnt.com/otoplenie/raschety/raschet-nasosa-dlya-otopleniya.html

Как выбрать подходящую модель насоса?

Следует помнить, что подбор циркуляционного насоса осуществляют исходя из гидравлических параметров отопительной системы, спроектированной для конкретного жилого объекта. Обеспечение комфортного микроклимата в доме возможно при выполнении грамотного расчета необходимого количество тепла, который производят специалисты с учетом следующих критериев:

  • наличие особых метеоусловий в регионе;
  • теплопроводность материала, используемого для возведения стен дома, и способа их утепления;
  • ориентации дома по сторонам света;
  • устройство межэтажных перекрытий и пола дома;
  • характеристики установленных в помещении окон;
  • наличие в системе термостатических вентилей и др.

В результате произведенных вычислений определяется объем подачи теплоносителя в системе водяного отопления, измеряемый в кубических метрах в час. Данная величина и берется за основу при выборе подходящего оборудования. Помимо этого следует обращать внимание на напор насоса, количественное значение которого исчисляется общим гидравлическим сопротивлением в системе. Не следует выбирать насос с «запасом» мощности, так как это повлечет во время эксплуатации его работу «вхолостую» в течение длительного времени. Мало того, что оборудование будет работать впустую, так еще и электросчетчик намотает лишних киловатт-часов.

Если проводится реконструкция действующей системы отопления, то рекомендуется выбирать специальную модель регулируемого циркуляционного насоса. При производстве данного оборудования используются технологии, которые позволяют приборам автоматически реагировать на изменившиеся условия работы отопительной системы, подстраиваясь к ним.

Как произвести монтаж оборудования?

При выполнении установки насосного оборудования в систему отопления, рассчитанную на принудительную циркуляцию теплоносителя, проводится врезка насоса в трубопровод на заранее выбранном участке. При этом обвязка циркуляционного насоса состоит из следующих элементов:

  • двух запорных кранов, которые располагают по обе стороны от прибора;
  • фильтра грубой очистки;
  • обратного клапана, используемого в закрытых системах, которые снабжаются пневматическим гидроаккумулирующим баком.

Если проводится установка в отопительную систему, в которой предусмотрено использование естественной и принудительной циркуляции теплоносителя, то к вышеперечисленным деталям обвязки еще добавляется байпас (труба, устанавливаемая параллельно насосу и позволяющая пускать теплоноситель в обход насоса). Для переключения системы на режим естественной циркуляции на байпасе закрывается кран, предусмотренный специально для этих целей.

Для интенсивного обогрева больших зданий, в том числе и двухэтажных коттеджей, требуется установка циркуляционного насоса в монтируемую систему отопления объекта

В отопительной системе частного дома, рассчитанной на естественную и принудительную циркуляцию теплоносителя, монтаж насоса производится на байпасе

Более подробно про процесс установки вы можете прочитать в статье: Установка насоса в систему отопления: разбор основных монтажных правил и хитростей.

Монтажом систем отопления в частных домах и установкой насосного оборудования должны заниматься специализированные компании, имеющие в своих штатах компетентных специалистов. Профессионалы, знающие, как установить такой насос, и не раз выполнявшие данную операцию, выполнят все работы качественно и дадут гарантию. К тому же они могут посоветовать, как подобрать конкретную модель для системы отопления вашего дома.

  • Автор: Марина
