Работа системы отопления основана на непрерывной циркуляции теплоносителя, за которую и отвечает насос. Его подбор зависит от гидравлических параметров системы и в простейшем случае сводится к определению расхода и напора, которые насос должен обеспечить в рассчитанной рабочей точке.

Расход Q ( м³/час) — это объём теплоносителя, протекающего в единицу времени через систему отопления. Напор (м) — её гидравлическое сопротивление, которое складывается из сопротивления труб и других элементов. Важно подчеркнуть, что при подборе насоса не нужно учитывать высоту подъёма жидкости. Система замкнута, и давление, требуемое для поднятия жидкости, всегда компенсируется давлением на участке, где жидкость, наоборот, течёт вниз.

Гидравлические параметры насоса описывает его расходно-напорная характеристика. Она показывает зависимость между расходом, который насос может обеспечить, и напором, который он должен при этом создать. Система отопления, в свою очередь, тоже имеет эту характеристику, показывающую зависимость её гидравлического сопротивления (напор) от расхода теплоносителя через эту конкретную систему. Точку пересечения характеристик насоса и системы называют рабочей точкой. Насос нужно подобрать так, чтобы рабочая точка находилась в средней части его расходно-напорной характеристики. В противном случае система будет функционировать не так, как нужно.

Характеристика насоса (синим), системы (красным) и рабочая точка

Любое изменение в системе отопления сказывается на её расходно-напорной характеристике, а значит, и на положении рабочей точки. Самый распространённый пример — это эффект, производимый термостатической головкой, которая устанавливается для регулирования интенсивности теплоотдачи радиатора в зависимости от погодных условий. Если температура в комнате сильно повышается, термостат зажимает контур, тем самым искусственно увеличивая гидравлическое сопротивление системы. Это значит, что рабочая точка будет смещаться влево по кривой насоса. Чтобы это не сказалось негативно на качестве работы и долговечности оборудования, насос должен уметь подстраиваться под изменяющиеся параметры системы, в идеале — автоматически.

Кроме того, выше был рассмотрен простейший случай с одним насосом, а на практике их может быть несколько. Например, радиаторы и водяные тёплые полы работают в разных температурных режимах, поэтому для каждого из этих типов отопительных приборов приходится строить отдельный контур системы отопления, которому чаще всего необходим собственный циркуляционный насос. Нужен он в этом случае и котловому контуру, и контуру горячего водоснабжения. Все они должны работать согласованно и не мешать друг другу.

Дом, о котором пойдёт речь, предназначен для постоянного проживания и построен из щелевого керамического кирпича. Отапливаемая площадь суммарно составляет 170 м² на первом, втором и полуторном этажах. Отопление комбинированное: обогрев жилых помещений обеспечивают 18 радиаторов различной мощности и несколько контуров водяного тёплого пола, обогревающего площадь около 70 м².

Суммарная пиковая тепловая мощность системы отопления (радиаторы + тёплый пол) составляет 15 кВт. Кроме того, имеется бойлер мощностью 24 кВт для подогрева горячей воды в системе ГВС. Потребность в тепле для нужд отопления и ГВС обеспечивает конденсационный газовый котёл мощностью 35 кВт. Всё оборудование котельной расположено на цокольном этаже дома.

Котельная на цокольном этаже

Здесь в относительно небольшом масштабе можно увидеть практически все возможные варианты использования тепла в частном домохозяйстве. Наличие нескольких отопительных контуров делает систему относительно сложной. В данном случае для гидравлического и температурного согласования её частей между собой был использован коллектор со встроенным гидравлическим разделителем, а в каждом контуре установлен собственный циркуляционный насос.

Гидравлический разделитель (гидрострелка) выполняет две функции. Во-первых, ограничивает перепад температур между прямым и обратным трубопроводами котлового контура, предотвращая перегрев котла, в случае если все контуры отопления были по той или иной причине перекрыты. Во-вторых, гидравлически разделяет вторичные (отопительные) контуры, чтобы циркуляция в каждом из них происходила независимо и не влияла на циркуляцию в других контурах.

Коллектор с гидравлическим разделителем (гидрострелкой)

Циркуляцию теплоносителя в контурах тёплых полов и радиаторного отопления обеспечивают интеллектуальные насосы GRUNDFOS ALPHA325–60 (расход — 1,9–3,2 м³/час, напор — 3,2–6 м). Ещё один насос той же серии, ALPHA325–40 (расход — 1,5–2,6 м³/час, напор — 2–4 м), установлен в котловом контуре.

Главной особенностью этой линейки оборудования является наличие частотного преобразователя и фирменной функции AUTOADAPT. При её включении электроника насоса непрерывно анализирует характеристики расхода и напора в системе и автоматически находит оптимальную на данный момент времени рабочую точку. Для перехода к ней соответствующим образом ALPHA3 регулирует свою производительность.

Циркуляционный насос GRUNDFOS ALPHA325–60 на монтажном столе

Функция AUTOADAPT применяется при использовании насосов ALPHA3 в составе отопительных систем с погодным регулированием. Она может быть задействована в контурах любого типа (радиаторных, с тёплыми полами и смешанных), для каждого из которых предусмотрен особый режим работы. Помимо автоматического, насос имеет несколько режимов с фиксированными настройками.

«Автоматическое поддержание заданной температуры воздуха в доме было одним из основных пожеланий собственника. Это (а также сложность системы, которая включает радиаторный контур и контур с тёплым полом) стало причиной выбора умных циркуляционных насосов», — объясняет Евгений Кручинин, инженер Департамента промышленного и бытового оборудования компании «Грундфос».

При длительном снижении температуры в системе более чем на 10–15°C насос ALPHA3 автоматически переключается в экономичный ночной режим. Повышение температуры в подающем трубопроводе переключает его обратно, в нормальный режим. Кроме того, по завершении отопительного сезона пользователь может активировать летний режим. Чтобы защитить систему и оборудование от образования отложений, насос будет раз в сутки включаться и в течение двух минут поддерживать циркуляцию теплоносителя на минимальных оборотах. Кроме того, оборудование этой серии защищено от «сухого» хода.

Встроенный модуль Bluetooth позволяет собственнику дистанционно переключать режимы работы насоса ALPHA3 с помощью установленного на смартфон бесплатного приложения GRUNDFOS Go Remote. При желании переключение между различными режимами можно программировать, задавая контроллеру расписание на неделю.

Помимо автоматической подстройки и регулирования рабочих параметров, циркуляционные насосы серии ALPHA3 имеют встроенную функцию гидравлической балансировки системы отопления. Эта процедура необходима для выравнивания расхода теплоносителя через отопительные приборы и должна выполняться перед первым запуском системы, а также если в её устройство были внесены какие-либо изменения.

«Поскольку установленные в доме радиаторы могут иметь разное гидравлическое сопротивление, а ведущие к ним трубопроводы — разную длину, расход теплоносителя через них будет отличаться. В результате одни будут прогреваться лучше, а другие — хуже. Этого допускать нельзя. Выровнять объём поступающего теплоносителя позволяют балансировочные клапаны. Однако их настройка — сложная задача, требующая очень много времени, специальную технику и привлечения специалистов высокой квалификации. ALPHA3 позволяет решить эту задачу значительно быстрее и без проведения сложных расчётов. Насос всё рассчитает сам, пользователю останется лишь создать условия для этого, следуя указаниям в мобильном приложении Go Balance», — говорит Евгений Кручинин.

Процедура балансировки с помощью умного циркуляционного насоса осуществляется через приложение GRUNDFOS Gо Balance на смартфоне или планшете. Монтажнику нужно установить связь с ALPHA3 по Bluetooth и следовать инструкциям на экране мобильного устройства. Программа работает как с радиаторными системами, так и с тёплыми полами, а выполнить балансировку с её помощью может даже начинающий специалист.

Насосы ALPHA3 в контурах тёплого пола и радиаторного отопления

Работу системы горячего водоснабжения на объекте обеспечивают два циркуляционных насоса. Первый — GRUNDFOS ALPHA1 L 25–60 — отвечает за циркуляцию теплоносителя в первичном контуре бойлера. Второй — GRUNDFOS COMFORT 15–14 BT PM — обеспечивает подачу подогретой воды к точкам водоразбора.

«ALPHA1 L имеет три режима работы: с фиксированной частотой вращения, а также режимы пропорционального и постоянного давления. Обычно первый как раз и используется, когда насос установлен на загрузку бойлера. В этом случае он работает как нерегулируемый и обеспечивает постоянную скорость циркуляции теплоносителя. Благодаря двигателю на постоянных магнитах, ALPHA 1 L потребляет почти в два раза меньше электроэнергии, чем аналогичный насос с асинхронным двигателем», — рассказывает эксперт компании «Грундфос».

Насос GRUNDFOS ALPHA1 L 25–60 установлен в контуре загрузки бойлера

GRUNDFOS COMFORT — серия циркуляционных насосов, разработанная специально для использования в системах ГВС. Особенностью модели BT PM является наличие встроенной функции контроля температуры воды, которая позволяет сократить расход электроэнергии. Работая в этом режиме, насос будет включаться только тогда, когда температура воды будет падать ниже рассчитанного значения, тем самым исключив энергопотребление в невостребованные периоды.

Бойлер системы ГВС с циркуляционным насосом GRUNDFOS COMFORT 15–14 BT PM

Проект системы отопления и горячего водоснабжения загородного дома был подготовлен при участии специалистов компании GRUNDFOS, которые консультировали монтажников при подборе насосов. Модели серий ALPHA и COMFORT в течение гарантийного срока обслуживаются по программе «Сервис за 24 часа», предполагающей ремонт или замену вышедшего из строя оборудования в течение суток. В случае неисправности насоса пользователю достаточно позвонить на горячую линию GRUNDFOS, после чего к нему будет направлена сервисная бригада.

Как правильно выбрать циркуляционный насос для отопления частного дома

Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

Содержание

1. Типы насосов
2. Технические характеристики и расчет мощности
3. Обзор производителей
4. Wilo
5. DAB

Типы насосов

Конструктивно циркуляционные насосы разделяются на 2 типа:

• «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
• «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

1. Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
2. Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м. п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

Где:

• Q – величина расхода насоса.
• N – мощность котла отопления.
• Δt – разность температур на входе и выходе котла.

Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

После расчетов параметров насоса необходимо проанализировать рынок производителей.

Обзор производителей

В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

Wilo

Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

Технические характеристики:

• Максимальный расход – 2,5 м³/час
• Напор – 4,9 м
• Номинальная мощность – 59 Вт
• Внутренний диаметр для подсоединения – 25

В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

DAB

Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

• Максимальный расход – 2,7 м³/час
• Напор – 4 м
• Номинальная мощность – 27 Вт
• Внутренний диаметр для подсоединения – 25

Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

[box type=»info» ]При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.[/box]

Поделиться с друзьями

Циркуляционный насос-как сделать правильный выбор

Неправильный выбор, а также неграмотный монтаж циркуляционного насоса непременно ведет к сбоям в работе всей отопительной системы. К сожалению, данные случаи не так уж и редки.

Многие выбирают насос самостоятельно, опираясь на собственный опыт и представления о том, какие характеристики оборудования будут оптимальными. Многие становятся заложниками «профессионализма» консультантов. А ведь разработка проекта системы отопления, учитывающего все характеристики и параметры используемого оборудования, способна оградить от всех возможных проблем, в том числе и связанных с работой циркуляционных насосов.

Казалось бы, что может быть проще, чем разработка проекта и, соответственно, правильный выбор циркуляционных насосов? Однако, как показывает практика, элементарное желание сэкономить на проекте или попустительское отношение при выборе оборудования свойственно как частным домовладельцам, так и застройщикам крупных жилых комплексов, что вовсе недопустимо. Но, как ни странно, в России такое случается довольно часто. Неквалифицированные застройщики, составленная с ошибками проектная документация или и вовсе ее отсутствие (да, и такие курьезы имели место быть)… Наверное, и не стоит говорить, к чему все это может привести. Если в России как-то умудряются строить многоквартирные дома даже на болотистых почвах, что в будущем непременно приведет к разрушению фундамента и кладки, то что уже и говорить и грамотном подборе оборудования для систем отопления.

Но рассмотрим теперь непосредственно насосы. Часто, пытаясь установить причины неправильного функционирования системы отопления, домовладельцы «грешат» на котел, радиаторы или вовсе на сам проект системы. Однако, как показывает практика, часто достаточно лишь соотнести характеристики циркуляционного насоса и параметры другого оборудования системы для того, чтобы скорректировать их и добиться оптимальной работы всей системы отопления.

Для начала необходимо четко понять, для чего собственного говоря и нужен циркуляционный насос. Как известно, нагретая вода (теплоноситель) способна самостоятельно, без помощи специального оборудования, перемещаться по трубопроводу системы отопления. Происходит это благодаря естественной циркуляции жидкости ввиду разницы плотности между нагретым и остывшим теплоносителем. Однако, часто скорость естественной циркуляции оказывается недостаточной (в особенности, если речь идет о трубах малого диаметра). Именно в этих случаях, для того, чтобы привести скорость движения жидкости по трубам к расчетным параметрам, и используются циркуляционные насосы.

Для того, чтобы работа циркуляционного насоса обеспечивала потребности системы отопления, необходимо учитывать несколько параметров:

• Максимальный напор воды (высота, на которую требуется подавать воду).
• Максимальный объем потока воды (при полной нагрузке системы отопления) за единицу времени.
• Диаметр труб системы отопления.
• Химический состав теплоносителя.

Мощность циркуляционного насоса
По сути, мощность циркуляционного насоса является вторичным параметром, который характеризует величину энергопотребления прибора.  И именно поэтому, выбирая насос исходя из площади отапливаемых помещений, ни в коем случае нельзя ориентироваться на его мощность. При детальном анализе можно увидеть, что мощность насосов с одинаковыми рабочими показателями может достаточно сильно отличаться ввиду их принадлежности к различным классам энергопотребления. Современные производители стараются сократить уровень энергопотребления насосов (их мощность) при сохранении непосредственно рабочих характеристик, снижая стоимость эксплуатационного обслуживания данного оборудования. Как и все современные бытовые приборы, мощность циркуляционных насосов имеет классификацию и соответствующее буквенное обозначение: «А» – наименьший уровень потребления электроэнергии, «В» – низкий уровень энергопотребления и т.д.

Как становится понятно, мощность – это вовсе не тот параметр, который должен стать определяющим при выборе циркуляционного насоса.
В итоге, после покупки насоса, могут быть всего лишь четыре варианта: его рабочие характеристики окажутся недостаточными, окажутся избыточными, будут соответствовать проекту системы отопления, не будут соответствовать вовсе (неправильно выбран тип и класс насоса, его назначение и другие характеристики).

Максимальный напор циркуляционного насоса
Многие, выбирая насос, ориентируются именно на данную характеристику – максимальный напор. Да, параметр этот безусловно важный, но не все знают, что в обязательном порядке требуется также учитывать еще и рабочую точку (показатель, в котором отражаются одновременно и максимальный поток, и высота подъема теплоносителя). Именно рабочую точку необходимо просчитывать заранее, и основываясь на данных расчетах подбирать оптимальный насос.
Просчеты в максимальном напоре циркуляционного насоса не так ощутимы в индивидуальных жилых домах, в то время как жильцы многоэтажек могут столкнуться с большими проблемами. Так, на нижних этажах может наблюдаться излишне высокая температура, а на верхних – слишком низкая, вовсе не приемлемая. Анализ причин таких случаев часто указывает именно на неправильный выбор циркуляционного насоса, а вовсе не на засоры радиаторов отопления и другие дефекты системы. В случае, когда строительство здания уже завершено и монтаж всех элементов системы отопления закончен, данную ситуацию может исправить лишь установка дополнительного циркуляционного насоса – последовательно или параллельно имеющемуся.

Габариты насоса
Казалось бы – чем габаритные размеры циркуляционного насоса могут повлиять на качество функционирования системы отопления? Действительно, проблема тут кроется несколько в другом. Нередки случаи, когда даже правильно подобранный по рабочим характеристикам насос просто невозможно установить из-за того, что строители не предусмотрели для этого достаточного места. В итоге, в результате безысходности данной ситуации, домовладельцы вынуждены покупать отдельные элементы системы, комбинировать их,  надстраивать элементы трубопровода… Далекий от эстетики внешний вид такого «творчества» – это лишь одна проблема. Ведь все это сооружение потребуется еще и обслуживать!

В этой ситуации может быть всего два выхода. Первый – это переделать всю обвязку системы отопления. Естественно, часто это просто невозможно ввиду крайней трудоемкости данного процесса и значительных финансовых затрат, с этим сопряженных. Второй выход, более экономичный, – это монтаж насосного оборудования вдали от основного трубопровода, на специальном ответвлении.

Циркуляционный насос и незамерзающая жидкость
Незамерзающая жидкость в качестве теплоносителя используется все чаще и чаще. Естественно, этому есть рациональное объяснение. К примеру, при отключении электроэнергии (что является не такой уж и редкостью, в особенности, за городом), система отопления не промерзает и способна к быстрому возобновлению нормального функционирования при последующей подаче электричества. Однако, при выборе оборудования для подобных систем отопления не все учитывают тот факт, что вовсе не все циркуляционные насосы (в особенности – импортного производства) и другие элементы предназначены для работы с незамерзающей жидкостью, что ведет к массе проблем в будущем. А для того, чтобы избежать проблем с возможными перебоями в подаче электроэнергии, часто более оправдано использовать источники бесперебойного питания, которые, ко всему прочему, компенсируют скачки напряжения, предотвращая поломку оборудования. Ведь незамерзающая жидкость, помимо несовместимости с большей частью представленного на российском рынке насосного оборудования, имеет ряд дополнительных недостатков: она токсична, крайне пожароопасна, может привести к разрушению некоторых элементов системы отопления (из-за содержания гликолей), ее разгерметизации. Но если Вы все-таки остановили на ней свой выбор (в частности – на этиленгликоле), давайте поговорим о подходящих циркуляционных насосах.

Выбирая насос, нужно учитывать то, что вязкость этиленгликоля приблизительно в 2-4 раза выше, чем у воды. И именно поэтому циркуляционный насос для подобной жидкости должен характеризоваться большей мощностью (по максимальному напору – на 50-60 процентов, по производительности – на 10-15 процентов).
Кроме этого, покупая насос, обратите внимание на то, не указана ли производителем информация о том, что он предназначен исключительно для работы с дистиллированной водой или смесями на основе водогликолей. Специфика тут кроется в системе охлаждения данных насосов, которая предусматривает охлаждение ротора непосредственно перекачиваемой жидкостью. Жидкость для охлаждения ротора (вода) поступает через специальную мембрану, отверстия которой рассчитаны на размер молекул воды и обеспечивают оптимальную скорость потока жидкости для охлаждения. Именно поэтому, при использовании этиленгликоля, молекулы которого в разы больше, чем молекулы воды, не будет обеспечиваться эффективного охлаждения мотора и насос может просто перегреться и выйти из строя. Естественно, производители современных циркуляционных насосов побеспокоились и об этом, комплектуя оборудование мембранами с увеличенными отверстиями. От Вас потребуется лишь внимательней отнестись к этому моменту и не упустить его из виду.

Не стоит также забывать и способности незамерзающих жидкостей вызывать коррозию некоторых элементов насоса, в особенности – обработанными масляными красками, а также уплотнителей вала насоса.

Избыточная мощность насоса
Избыточные характеристики циркуляционного насоса не менее «неприятны» при эксплуатации системы отопления, чем недостаточные. В частности, можно столкнуться с повышенным уровнем шума (ввиду недостаточного гидравлического сопротивления жидкости и возникающей турбулентности в трубах), повышением средней температуры жидкости в радиаторах отопления (ввиду недостаточного перепада температуры теплоносителя), что в свою очередь, ведет к избыточному энергопотреблению или расходу иного топлива.

Наверное, не стоит говорить о том, что принцип «чем больше, тем лучше» в отношении характеристик насоса при его выборе, абсолютно неприемлем. Ведь все элементы системы отопления должны оптимальным образом соответствовать друг другу по мощности, производительности, типу и т.д. Только в этом случае можно рассчитывать на бесперебойную и эффективную работу всей системы. К примеру, казалось бы высокотехнологичные и современные насосы с электронным управлением, несмотря на кажущиеся преимущества, не рекомендуется использовать в контурах нагрева бойлера ГВС ввиду уменьшения мощности по мере нагревания теплоносителя. И это лишь один из десятков возможных ошибок при выборе оборудования.

Давление в системе отопления и выбор насоса
При выборе циркуляционного насоса в обязательном порядке необходимо учитывать такие параметры, как максимальное рабочее давление и минимальный подпор. При этом, нужно четко понимать разницу между этими двумя понятиями. Ведь подпор – это давление жидкости на входе насоса. И величина подпора ни в коем случае не должна опускаться ниже указанного производителем насоса уровня. В противном случае, сбоев и поломок оборудования не избежать. Ведь в результате повышенной разницы давления жидкости на входе насоса и в зоне рабочего колеса велик риск возникновения кавитации: пузырьки воздуха, образовавшиеся на входе, разрушаются в рабочем колесе насоса, повреждая его структуру.

Правильный выбор сделан, дело за грамотным монтажом
Проблемы в функционировании и нормальном обслуживании системы отопления могут возникнуть также из-за неграмотного расположения и метода монтажа циркуляционного насоса. К примеру, ввиду стремления добиться максимальной эстетики, многие заказчики настаивают на таком расположении оборудования, которое делает невозможным его дальнейшее обслуживание или ремонт. Нередки также случаи, когда насос устанавливается под неприемлемым углом, что ведет к нарушению его нормального функционирования, перегреву и потерям производительности. При этом, совершенно непонятно, почему монтажники даже не удосуживаются ознакомиться с инструкцией по установке насоса, разработанной производителем.

Подводим итоги
В качестве заключения можно привести те же доводы, что и были указаны в самом начале данной статьи. Правильный выбор циркуляционного насоса способен обезопасить домовладельцев от множества проблем с системой отопления, и этому вопросу необходимо уделить самое пристальное внимание, не полагаясь лишь на собственный опыт и «профессионализм» консультантов. А грамотно разработанный проект – это залог успешного выбора насоса и любого другого оборудования для систем отопления.

Выбор циркуляционного насоса: основные виды, правила выбора

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если необходимо отапливать многоквартирный дом или просторный особняк, то без системы принудительной циркуляции не обойтись. Лучшее решение – выбрать циркуляционный насос и установить агрегат в контур отопления.

Предлагаем разобраться, какие задачи выполняет насос в системе отопления, как устройство устроено и работает. Мы описали особенности эксплуатации разных типов насосов и обозначили основные критерии грамотного выбора. Предоставленная информация поможет выбрать нужную модель циркуляционного насоса и не разочароваться в покупке.

Содержание статьи:

• Зачем в системе отопления нужен насос?
• Устройство и принцип работы насоса
• Типы и преимущества циркуляционных насосов
• Как правильно выбрать насосное оборудование?
• Выводы и полезное видео по теме

Зачем в системе отопления насос?

Циркуляционные насосы – гидравлическое оборудование, обеспечивающее принудительное движение нагретого теплоносителя в замкнутом контуре. Такие устройства способствуют равномерному и быстрому прогреву всей системы.

Комплект циркуляционных насосов:

• для повышения энергоэффективности котельного оборудования;
• в случаях, когда невозможно обеспечить естественную циркуляцию жидкого вещества;
• при отсутствии навесного насосного агрегата в теплогенераторе;
• для систем отопления с двухтрубной схемой, позволяющей регулировать параметры каждого отдельного радиатора;
• для преодоления инерции автономных систем с естественной циркуляцией жидкости, используемых для передачи тепловой энергии.

Теплоноситель должен двигаться по замкнутому контуру трубы системы отопления с определенной скоростью, чтобы обеспечить передачу тепла к радиаторам.

При этом условие не всегда выполнимо – в результате отопительное оборудование не прогревается или прогревается неравномерно.

Фотогалерея

Фото

Циркуляционный насос приводит в движение и поддерживает движение теплоносителя по контуру отопления. Установка устройства лишает систему водяного отопления недостатков, характерных для самотечных систем. С ним значительно увеличивается скорость достижения комфортной температуры в помещении.

Использование циркуляционного насоса в отоплении позволяет нагретой воде легко преодолевать сопротивление. Поэтому систему можно собрать из более узких труб, чем в гравитационном варианте

Существуют схемы, которые без циркуляционных насосов вообще не могли работать или действовали крайне неэффективно. К ним относятся радиаторные типы с нижним подключением и водяные теплые полы.

Установка циркуляционного насоса позволяет значительно увеличить длину трубопровода. Для сравнения, в схемах с естественным движением его длина по горизонтали не должна превышать 30 м

Теплотехники рекомендуют устанавливать в системах отопления два циркуляционных насоса. Один из них рабочий, второй резервный на случай поломки

Единственным недостатком циркуляционного насоса является необходимость его подключения к электросети. В случае отключения электроэнергии он перестанет работать, а теплоноситель будет двигаться по трубам к приборам

С установкой циркуляционного насоса энергопотребление хозяев дома существенно не возрастет, в зависимости от блока питания устройство потребляет от 60 до 100 Вт

Если в системе отопления несколько колец, на каждом из них устанавливается циркуляционный насос. На каждый контур коллекторного отопления и отдельный змеевик теплого пола рекомендуется ставить свое устройство

Циркуляционный насос в системе отопления

Использование в узкотрубном строительстве

Коллекторные циркуляционные насосы

Установка прибора в трубу отопления

Применение резервного насоса

Подключение энергозависимого устройства

Маломощное оборудование

Многокольцевая система отопления

Поэтому в системах теплоснабжения устанавливаются циркуляционные насосы. Такие устройства обеспечивают транспортировку теплоносителя по сети с высокой скоростью, минимизируя нагрузку на котел. При возврате к нагревательному элементу вода остается теплой, а значит, для нагрева требуется меньше энергии.

Устройство и принцип действия насоса

По конструкции циркуляционный насос напоминает дренажную установку. Насос состоит из прочного корпуса из нержавеющей стали/чугуна/алюминия и электрической части, включающей обмотку статора с интегрированным керамическим/стальным ротором.

Установка насосного устройства принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

Крыльчатка неподвижно закреплена на валу вращающейся части электродвигателя.

Рабочее колесо представляет собой два параллельных диска, соединенных радиально изогнутыми лопатками. На одном из них отверстие для подачи охлаждающей жидкости, на другом маленькое отверстие для крепления крыльчатки на валу электродвигателя.

Корпусные детали циркуляционных насосов изготавливаются из стали и прочных сплавов. Под стенками корпуса скрыт ротор с неподвижной крыльчаткой 9.0003

Сам двигатель оснащен специальной платой управления и клеммами для подключения проводов. У циркуляционных насосов без электроники вместо платы установлен конденсатор, а переключатель скоростей расположен на клеммной коробке.

При подаче питания колесо с лопастями вращается, создавая разрежение в сопле и перекачивая охлаждающую жидкость. Ротор создает движение рабочей жидкости в направлении от впускного к выпускному клапану.

Насос постоянно всасывает воду с одной стороны и нагнетает ее в систему отопления с другой. Центробежная сила способствует транспортировке жидкости по трубопроводу.

Создаваемое давление преодолевает сопротивление в разных частях контура и обеспечивает циркуляцию теплоносителя.

Судя по интенсивности продаж, на отечественном рынке наиболее популярны устройства следующих производителей:

Фотогалерея

Фото

Бытовой потребитель, обустраивая собственную систему отопления, чаще всего отдает предпочтение продукции известных производители. Качество и надежность продукции датского бренда Grundfos – основа их популярности

Безупречная и долговечная работа насосов для отопления и ГВС с логотипом Wilo. Немецкому производителю удалось снизить энергопотребление без потери производительности и напорных параметров

Существенным плюсом итальянских циркуляционных насосов DAB является инновационная электронная регулировка, позволяющая экономить электроэнергию и энергопотребление устройства

Циркуляционные насосы российского производства продукция от Джилекс пользуются активным спросом. Отличаются хорошей сборкой, отсутствием проблем в эксплуатации, доступной ценой. К тому же нет сложностей с ремонтом и заменой

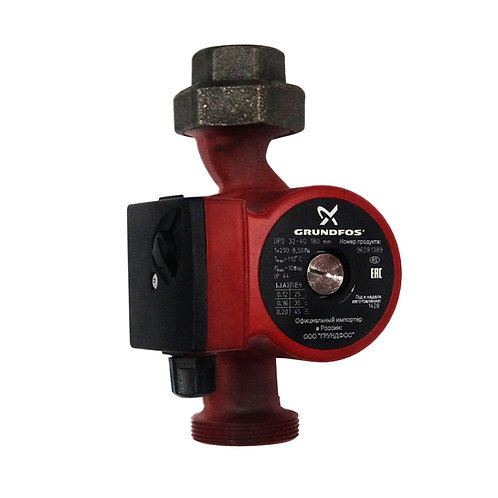

Циркуляционное устройство марки Grundfos

Товарная линейка Wilo logo

Приборы для систем отопления от DAB

Циркуляционный насос Gileks

Типы и преимущества циркуляционных насосов

По конструктивным особенностям насосы для принудительной циркуляции подразделяются на насосные агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Галерея изображений

Фото

Любая самотечная система может быть преобразована в циркуляционную путем установки циркуляционного насоса. Однако из-за разницы в диаметре труб вариант сборки лучше заложить еще на этапе проектирования дома, т.к. для широких труб потребуется более мощное устройство

Допускается применение циркуляционного насоса в открытых системах отопления, однако в большинстве случаев в трубопровод вместе с насосом монтируется закрытый расширительный бак

В закрытых циркуляционных схемах должны применяться устройства для сброса воздуха. Это автоматические воздухоотводчики. На фото их три: на гидравлической стрелке компенсационное колено нагревательного кольца и рядом с насосом

При установке насоса в систему отопления необходимо вставить предохранительный клапан, который сбрасывает излишки подогревом теплоносителя, что защищает оборудование и предотвращает несчастные случаи. Разместите его на подаче как можно ближе к котлу 9. Ротор и рабочее колесо таких насосов находятся в непосредственном контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждения устройства. Ротор и статор в таких насосах разделены специальным сосудом, отвечающим за герметичность элементов электродвигателя под напряжением.

Циркуляционные насосы мокрого типа оснащены ступенчатым регулятором скорости. Это позволяет выбрать оптимальный режим работы, а значит, контролировать энергопотребление.

Ротор электродвигателя и рабочее колесо в насосах находятся в перекачиваемой воде, которая смачивает опорные элементы и постоянно охлаждает двигатель (+)

Агрегаты с мокрым ротором имеют модульную конструкцию. Отдельные модули подбираются в зависимости от необходимого давления и производительности. Сборная конструкция значительно упрощает ремонт насоса, так как вышедший из строя модуль можно легко и быстро заменить на новый.

Этот тип циркуляционного насоса используется в небольших системах отопления. Они работают практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри насоса имеется небольшое количество рабочих органов, что сводит к минимуму необходимость частого обслуживания.

Основные преимущества использования насосов «мокрого» типа:

• низкий уровень шума;
• малые габариты и небольшой вес;
• минимальное потребление электроэнергии;
• простота параметризации, технического обслуживания и ремонта;
• длительный срок эксплуатации.

Установки с мокрым ротором также имеют недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелких абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Галерея изображений

Фото

Циркуляционные насосы, выполненные по технологии «мокрой» смазки подшипников, могут устанавливаться как на подающем, так и на обратном трубопроводе. Для его конструктивных частей угрозы в любом случае нет

С точки зрения нагрузки на циркуляционный насос для него допустимо любое место в контуре. Однако считается, что гидростатическое давление в системе все же несколько ниже на подаче

По поводу расширительного бака насос расположен так, что давление на всасывающем участке несколько выше, чем в системе в целом. Проще всего это сделать, установив над помпой расширитель

Сборка циркуляционных систем отопления монтируется закрытым способом. Для обеспечения работы герметичной системы необходима группа безопасности, включающая предохранительный клапан, воздухоотводчик и манометр для контроля

Расположение циркуляционных насосов в контуре отопления

Установка устройства в подающем трубопроводе

Размещение относительно расширительного бака

Обязательное использование группы безопасности

Кроме того, КПД таких циркуляционных насосов не превышает 55%. Однако этого показателя вполне достаточно для небольших трубопроводов, и поэтому в индивидуальных системах отопления часто используют насосы, непосредственно контактирующие с водой.

Для безотказной работы агрегатов мокрого типа необходимо, чтобы он был выполнен правильно. Основное требование – строго горизонтальная пространственная ориентация шахты. Только при такой конфигурации обеспечивается полная смазка подшипников жидкостью.

Правильный монтаж циркуляционного насоса – залог стабильной работы системы отопления на протяжении всего периода эксплуатации

Насосы с сухим ротором успешно применяются для перекачки больших объемов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусная часть циркуляционных насосов «сухого» типа изготавливается из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами для предотвращения коррозионных явлений.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных домах, развлекательных центрах и офисах, на промышленных объектах.

Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели насосов способны создавать большое давление в контурах отопления (+)

Между электродвигателем и насосной частью насоса имеется специальное скользящее уплотнение (2 защитных кольца), изолирующее основные функциональные элементы от жидкости.

Эти кольца хорошо отполированы и плотно прилегают друг к другу. Один из них (динамический) установлен на вращающемся валу. Статическое колесо прочно закреплено в корпусе насоса.

Тонкая водяная пленка надежно герметизирует соединение защитных колец за счет разницы показателей давления в контуре и внешней среде.

Для изготовления уплотнительных колец с использованием угля, полученного спеканием в масле. Некоторые модификации насосов, предназначенные для эксплуатации в экстремальных условиях, имеют металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель по сравнению с мокрыми насосами. Однако «сухие» агрегаты сильно шумят из-за охлаждающего вентилятора, в связи с чем их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы сухого типа бывают 3 типов:

• моноблок;
• консольный;
• “Рядный”.

Моноблочные насосы относятся к категории агрегатов низкого давления. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они просты в эксплуатации и обслуживании. Подходит для использования в коммунальных и многоквартирных домах.

Консольные насосные устройства собраны на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, а нагнетательный патрубок — на противоположной стороне корпуса.

Если на производственных объектах, а также в системах городского водоснабжения устанавливаются консольные агрегаты, то насосы рядные устанавливаются непосредственно на трубопровод

Насосы рядные монтируются непосредственно на трубопровод. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический компенсационный механизм производства уплотнительных колец.

Преимущества использования циркуляционных насосов с сухим ротором:

• высокая производительность;
• энергоэффективность
• низкие требования к качеству энергии – перекачиваемая жидкость может содержать нейтральные примеси;
• простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие устройства используются для резервирования мощности и дополнительной безопасности в аварийных ситуациях.

Двигатели сдвоенных насосов могут работать вместе или по отдельности. При поломке одного насоса второе устройство продолжает нормально работать, обеспечивая бесперебойную работу котла.

Надежную и безаварийную работу системы теплоснабжения обеспечат сдвоенные циркуляционные насосы, у которых два рабочих колеса соединены параллельно

При правильной эксплуатации срок службы циркуляционного насоса не менее 10 лет.

Как правильно выбрать насосное оборудование?

Эффективность насоса зависит от основных параметров – производительности и напора. Производительность показывает количество теплоносителя, которое агрегат должен прокачать в единицу времени. Этот параметр определяется из условий максимальной нагрузки.

Напор – величина, выражающая энергию потока жидкости, используемого в качестве теплоносителя. Учитывается гидравлическое сопротивление всей системы.

Фотогалерея

Фото

Выбор циркуляционного насоса для системы отопления основывается на нормативных требованиях. Для нормального нагрева и бесшумного движения воды по контуру теплоноситель должен двигаться со скоростью не более 1,5 м/с

Технические данные, полученные опытным путем, подтверждают, что на 10 м длины трубы должно приходиться 0,6 м напора насоса. Те. для трубопровода длиной 50 м необходимо устройство, создающее напор не менее 3,0 м

Так как циркуляционный насос должен обеспечивать беспрепятственный приток теплоносителя к отопительным приборам, то есть связь между радиаторами и потоком, который развивает насос. Если общая мощность батареи 7 кВт, то насос должен качать 7 л/мин

При выборе циркуляционного насоса очень важно учитывать мощность котла, с которым он будет работать в системе. На каждый кВт агрегата необходимо распределять 1 л/мин протекающего теплоносителя. Те. для отопительного оборудования мощностью 25 кВт необходимо купить насос, обеспечивающий подачу не менее 2,5 л/мин

Отопление с пятью циркуляционными насосами

Подбор оборудования по длине трубопровода

Взаимосвязь мощности радиаторов и насоса

Подбор насоса по мощности котла

Также обратите внимание на максимальную температуру. Так как насос будет перекачивать горячую воду, он должен выдерживать температуру до 110°С.

Очень важно правильно подобрать мощность циркуляционного насоса. Маломощный прибор не справляется с перекачиванием охлаждающей жидкости в нужном объеме. Параметры насоса выбираются исходя из .

Если установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться гораздо быстрее, чем заявлено производителем.

Мощность циркуляционного насоса должна быть достаточной для преодоления гидравлического сопротивления в замкнутом контуре

Специалисты рекомендуют выбирать циркуляционный насос на стадии проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей длине целесообразно монтировать сразу несколько насосных устройств.

При покупке следует обратить внимание на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей прямо/косвенно контактируют с нагретой рабочей жидкостью, а потому подвержены быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным насосам с керамическими подшипниками и роторным узлом.

Важную роль играет электроника. Для регулирования показателей температуры внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, давление в трубах увеличивается.

В результате этих процессов появляется неприятный шум. Чтобы избавиться от него, необходимо перевести циркуляционный насос на меньшие обороты, а вручную это делать неудобно.

Насосы со встроенной электроникой помогут вам быстро и качественно справиться с этой задачей. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Основными преимуществами современных насосов являются экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобный пульт управления

Стоит отметить дополнительный функционал насосов, а именно:

• плавная регулировка;
• регулятор скорости;
• автоматический режим работы;
• встроенный информативный дисплей.

Самый простой – без возможности регулировки скорости транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трехскоростные агрегаты с плавной регулировкой. Это очень точные настройки.

Оборудование, работающее в автоматическом режиме, оснащено пультом управления. Настройки таких устройств обширны и зависят только от модификации устройств.

Это может быть автоматическое регулирование скорости в зависимости от изменения температурных показателей воздуха в помещении, электронный таймер выключения/включения, автоматический запуск насоса при минимальной подаче.

Наличие цифрового дисплея позволяет получать всю необходимую информацию о работе насосного устройства: температура теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д.

Выводы и полезные видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и монтаже циркуляционного насоса:

Современная система теплоснабжения со встроенным насосом принудительной циркуляции позволяет отапливать жилые помещения в считанные минуты после запуска теплогенератора.

Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счет экономии электроэнергии порядка 30-35%.

Ищете циркуляционный насос для системы отопления? Или есть опыт эксплуатации таких установок? Делитесь своим опытом с читателями, задавайте вопросы и участвуйте в дискуссиях. Форма комментариев находится ниже.

Советы по выбору и установке циркуляционного насоса в системе центрального отопления

Предыдущий Следующий

Что такое циркуляционный насос

Циркуляционный насос представляет собой электродвигатель, помещенный в стальной корпус. Его ротор передает вращение через вал на рабочее колесо. Вращение крыльчатки создает вакуум на входе трубы, всасывая воду. При вращении крыльчатка выбрасывает жидкость под давлением в контур за счет центробежной силы. Создается напор, являющийся движущей силой циркуляции в контуре отопления.

Это устройство, которое изменяет скорость жидкости без изменения давления. В системах отопления циркуляционный насос устанавливают для более эффективного обогрева. В системах с принудительной циркуляцией он является незаменимым элементом. Установка циркуляционного насоса с тремя скоростями позволяет изменять количество передаваемого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционных насосов много, но в контурах отопления используются конструкции «мокрого» и «сухого» типа.
Если ротор отделен от контакта с жидкостью перегородкой с уплотнительным кольцом, конструкция считается «сухой». В процессе работы между кольцами образуется водяная пленка, которая за счет поверхностного натяжения герметизирует электрическую часть. По мере абразивного износа кольца сжимаются управляющей пружиной. Насосы используются в системах с высокой скоростью потока. Они используются в котельных, которые отапливают несколько зданий. У них хороший КПД 80%, но они очень шумные и требуют профессионального обслуживания.

В насосах «мокрого» типа от водной среды изолирован только статор. Насосы с мокрым ротором работают практически бесшумно и могут безотказно перекачивать воду более 10 лет. У них меньший КПД (около 50%), но их характеристик более чем достаточно для обогрева любого дома. Потребляемая мощность насоса невысокая, потребление энергии в час при периодическом включении составляет 50-200 Вт. Насосы имеют трехступенчатую регулировку нагрузки.

Выберите подходящий циркуляционный насос

Выбор мощности насоса зависит от площади помещения, требований к температуре и мощности котла. Исходим из усредненных показателей, рассчитывая характеристики циркуляционного насоса:

• На 10 м длины трубы требуется 0,6 м напора насоса. Регулируемое значение для насоса указано на кривой производительности, измеренной в метрах водяного столба.
  (Напор – гидравлическое сопротивление системы. Значение измеряется в метрах и, как правило, задается значением высшей точки трубопровода.)
• Расход воды рассчитывается в зависимости от мощности котла. Котел на 25 кВт греет 25 л/мин, радиатору на 15 кВт нужен расход 15 л/мин.

Чем длиннее циркуляционный контур и больше сечение труб, тем более мощный циркуляционный насос требуется для обогрева дома. Если теплоноситель не водяной, а более вязкий, насос требует повышенной мощности.

Характеристики приобретаемого циркуляционного насоса должны быть на 10-15% ниже расчетных значений. При установке сверхмощного насоса в систему отопления можно столкнуться с проблемой увеличения потребляемой мощности, появления лишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет перекачать теплоноситель в необходимом объеме. Многие модели современных циркуляционных насосов оснащены электронным или ручным управлением скоростью вращения вала ротора насоса. Наибольший КПД достигается при максимальной частоте вращения вала.

Термоклапаны, используемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами.

Установка циркуляционного насоса

Циркуляционный насос рекомендуется устанавливать рядом с котлом, перед первой веткой, но на подающем или обратном трубопроводе (лучше на обратке). Современные насосы изготавливаются из материалов, выдерживающих температуру до 100-115°С.

В месте установки есть один важный момент. Если система отопления имеет две отдельные ветки — на правое и левое крыло дома или на первый и второй этажи — есть смысл поставить на каждую отдельный насос. Это позволит установить требуемый тепловой режим в каждой части дома независимо от другой, а также сэкономить на отоплении в двухэтажных домах.

Циркуляционный насос установлен на байпасе, который отсекается от основной системы двумя шаровыми кранами. Такое расположение оборудования позволяет отремонтировать или заменить его без ущерба для системы отопления дома. В межсезонье система отопления может работать без насоса, который отключается при помощи тех же шаровых кранов. При усилении морозов включают насос, открывая запорную арматуру по его краям и закрывая шаровой кран на главном контуре. Так регулируется направление потока охлаждающей жидкости.

Большинство проблем с циркуляционным насосом возникает из-за наличия в воде механических примесей (известковый налет, частицы абразивного износа). Они способны заклинить крыльчатку и остановить двигатель. Поэтому перед насосом необходимо установить сетчатый фильтр.

Правила установки в системе отопления

• Для удобства демонтажа шаровые краны необходимо устанавливать с обеих сторон агрегата.
• Для создания барьера для фильтрации известкового налета и абразивных частиц износа целесообразно установить перед устройством специальный фильтр.
• В верхней части байпасного тракта целесообразно установить автоматический или ручной воздушный клапан, который позволит удалять из системы скопившийся кислород.
• В связи с тем, что установка насосов в систему отопления разных производителей имеет свои отличительные особенности, важно соблюдать направление установки, указанное на корпусе насоса.
• Ориентация вала ротора насоса должна быть строго горизонтальной. В противном случае могут образоваться воздушные карманы, в результате чего подшипники останутся без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и быстрой поломке оборудования. На корпусе насоса есть стрелка, в направлении которой должна двигаться вода в системе.
• Соединения и резьбовые соединения должны быть обработаны герметиками, между сопрягаемыми деталями должна быть установлена ​​прокладка.

После завершения монтажных работ система отопления заполняется водой. Затем воздух удаляется путем открытия центрального винта, расположенного на головке насоса. Выходящая вода будет сигнализировать о полном удалении пузырьков воздуха из насоса. После этого насос можно запускать.

• ГЭК бытовая

• ГЭС Бытовой

Высокоэффективные циркуляционные насосы, предназначенные для систем отопления. Применяется в качестве универсального апгрейда и сменного насоса. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения.

Поток MAX
MAX MAX
Температура жидкости
MAX

3,7 M ³ /H
7m
2 . . 110 ° C
10 BAR
