Что такое квартирные теплосчетчики

В соответствии с Федеральным законом № 261 «Об Энергосбережении», с 1 января 2012 г. индивидуальными приборами учета используемой тепловой энергии (квартирными теплосчетчиками) должны оснащаться все многоквартирные дома, которые вводятся в эксплуатацию после строительства или реконструкции. А для домов, прошедших капитальный ремонт, такая мера обязательна при наличии технической возможности установки теплосчетчиков.

Это уже второй этап массового внедрения приборов учета тепловой энергии в нашей стране. Первый, предусматривающий оснащение зданий общедомовыми счетчиками тепла, приближается к завершающей стадии, что свидетельствует о серьезности намерений государства по введению расчетов за реально израсходованную энергию на всех уровнях ее потребления.

Поквартирный учет расхода тепла – это возможность реальной экономии, стимул устанавливать у себя энергоэффективное оборудование, регулировать потребление энергии.

В домах, где уже установлены квартирные теплосчетчики, затраты на отопление у хозяев, заинтересованных в экономии, оказались на 50 % ниже, чем при расчетах по нормативам. То есть речь идет о значительных суммах.

Сразу же оговоримся: применить квартирный теплосчетчик можно только при горизонтальной разводке системы отопления, с отдельным вводом в квартиру. При вертикальной (стояковой) системе отопления понадобятся так называемые распределители тепла, устанавливаемые на каждый радиатор.

Теплосчетчик представляет собой комплекс, состоящий из тепловычислителя, первичного преобразователя расхода (расходомера) и двух датчиков температуры.

Тепловычислитель – электронное устройство, которое получает данные от датчиков температуры (один из них устанавливается на входе теплоносителя в квартиру, второй – на выходе) и расходомера. На основании их показаний модуль вычисляет количество потребленной теплоты (или холода), суммирует полученные значения с определенной периодичностью (час, сутки, месяц), накапливает данные в памяти.

Результат расчетов выводится на дисплей. В заданное время контрольной даты (день платежа) текущее значение регистрируется как количество тепловой энергии, потребленной за месяц.

Выбирая теплосчетчик, следует отдавать предпочтение моделям с энергонезависимой памятью, обеспечивающей хранение данных даже при длительном отсутствии электропитания. Срок хранения в памяти помесячных значений расхода тепла у современных теплдосчетчиков может составлять от 12 до 36 мес.

Кроме данных о количестве потребленной тепловой энергии, тепловычислитель обычно отображает и сохраняет в памяти текущие значения расхода теплоносителя, температуры в прямом и обратном трубопроводах, перепада температур в контуре, времени работы теплосчетчика и др.

Показываемые на дисплее теплосчетчика данные распределяются по разным уровням индикации. Смена уровней и выбор параметра достигаются нажатием кнопки управления.

Полезная функция теплосчетчиков с электронными вычислителями – самодиагностика, предусматривающая вывод кода обнаруженной неисправности и даты ее регистрации на дисплей. Доступ на этот уровень имеют специалисты сервисных служб.

Как правило, электропитание квартирных теплосчетчиков осуществляется от встроенной батареи. Сроком служб элемента питания составляет несколько лет.

Для автоматического считывания показаний счетчика тепла и передачи их в централизованную систему сбора и обработки данных тепловычислитель должен иметь интерфейс соответствующего протокола (M-Bus и др.). Обычно он предусматривается как опция (чтобы покупатель не переплачивал при отсутствии удаленной диспетчеризации). Выбирая теплосчетчик нужно знать, не планируется ли организация такой системы в вашем доме.

В составе квартирных счетчиков тепла чаще всего применяются тахометрические (крыльчатые, турбинные) и ультразвуковые расходомеры.

Счетчики с тахометрическими расходомерами наиболее доступны по цене при достаточной точности. Они чувствительны к качеству теплоносителя и обязательно должны быть защищены фильтром механической очистки. Кроме того, предпочтение следует отдавать приборам с немагнитной (импульсной) передачей сигнала от расходомера к тепловычислителю. В другом случае накопление на магнитной полумуфте крыльчатки ферритовых частичек приводит к потере точности измерений. Для корректной работы крыльчатого расходомера достаточно прямого участка длиной 3Д_у (условный диаметр счетчика) до прибора и 1Д_у – после него.

Ультразвуковые расходомеры отличаются высокой точностью, очень надежны (благодаря отсутствию движущихся механических элементов) и не влияют на гидравлические характеристики системы. Обычно их установка требует относительно длинных прямых участков до и после приборов для выравнивания однородности потока теплоносителя.

Третий элемент, входящий в комплект теплосчетчика, – датчики температуры. Ими служат погружные термопреобразователи сопротивления с платиновым чувствительным элементом. Такие устройства выпускаются с различным номинальным сопротивлением чувствительного элемента: 100, 500 и 1000 Ом. Чем оно больше, тем меньше ток требуется для питания датчика. Датчики устанавливаются в прямой и обратной линиях отопительного контура. Удобно, когда штуцер для одного из них имеется в корпусе расходомера. Температурные датчики должны быть подобранными в пары.

Устанавливаемые в нашей стране теплосчетчики должны иметь сертификат на соответствие требованиям ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем отопления. Общие технические условия», пройти первичную поверку. В процессе эксплуатации счетчики тепла проходят периодические поверки.

При покупке теплосчетчика нужно обращать внимание на то, сертифицирован ли его комплект как единый прибор, или он представляет собой набор отдельных средств измерения. В последнем случае придется проводить и оформлять поверку каждого элемента в отдельности.

ГОСТ Р 51649-2000 устанавливает три класса точности теплосчетчиков: C, B, A. Они перечислены в порядке увеличения допускаемой относительной погрешности измерений, т.е. наиболее точным является прибор класса C, наименее – класса A.

К основным характеристикам квартирных теплосчетчиков относятся предельные (наименьшее и наибольшее) значения температуры и расхода теплоносителя, номинальный расход теплоносителя, а также максимально допустимое рабочее давление в обслуживаемой системе отопления.

Добавим: как правило, расходомер квартирного теплосчетчика монтируется в обратном трубопроводе, где температура теплоносителя ниже. Рекомендация по месту установки прибора содержатся в технической документации на него. Направление движения теплоносителя должно соответствовать указанному на корпусе.

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

Распечатать статью:
Что такое квартирные теплосчетчики

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Интересно о счетчиках тепла. Какими бывают счетчики тепла и как они работают.

Обогрев теплыми полами от компании Учет-Сервис

Теплые полы без котла, труб, антифриза и радиаторов от компании Учет-Сервис

Бурение скважин в Петрозаводске и Карелии компанией Учет-Сервис

Расскажем о нашей новой услуге – Бурение скважин и об отличиях скважины от колодца

Как мы обрабатываем ваши заявки на сантехнические работы и почему в компании Учет-Сервис нет Диспетчеров.

Стоимость сантехнических работ в компании Учет-Сервис. Почему так дешево?

Как мы умудряемся выполнять ваши заявки на столько дешево?

Установка счетчиков тепла в любую квартиру! ППРФ №1708

Установка счетчиков тепла на законных основаниях в любой квартире, любого города России

Снижение ОДН (КР на СОИ) за счет поквартирного обхода и установки пломб Антимагнит

Монтажные работы: водомерные узлы, тепловые пункты, системы водоснабжения и отопления

с 2010 года выполняем все сантехнические работы. В том числе монтаж водомерных узлов, тепловых пунктов, розливов водоснабжения, отопления и канализации.

Партнерская программа Учет-Сервис для управляющих компаний

Выплата комиссии за сантехнические работы, выполненные на домах, находящихся в вашем управлении

Работа в компании Учет-Сервис. Вакансии сантехника, сварщика, директора, маркетолога.

Всегда найдется работа для грамотных сантехников, маркетологов, проектировщиков и руководителей

Кто должен регистрировать счетчики тепла, сколько это должно стоить и можно ли менять счетчик тепла самостоятельно?

Расскажем как некоторые коммерческие компании, в том числе компания Учет-Сервис, регистрируют теплосчетчики

Интересно о счетчиках тепла. Какими бывают счетчики тепла и как они работают.

Расскажем о принципах работы счетчиков тепла и о том на какой счетчик обратить внимание при самостоятельной покупке.

Поверка или замена теплосчетчиков. Что выгоднее? Поверка теплосчетчика Москва, Санкт-Петербург, Петрозаводск

Сравниваем поверку и замену счетчиков тепла. Поверка теплосчетчика в Москве, Санкт-Петербурге, Петрозаводске, Липецке, Волгограде

Как мы умудряемся выполнять заявки на замену теплосчетчиков и любые сантехнические работы в Москве и Санкт-Петербурге в день обращения?

Расскажем как у нас решен вопрос логистики услуг и почему мы можем выполнять ваши заявки на сантехнические работы или замену теплосчетчиков сразу, в день обращения, без очередей.

Почему замена теплосчетчика (счетчика тепла) дешевле его установки?

Расскажем чем отличается замена теплосчетчика от его установки и сколько по времени может занять работа сантехника.

Вызов сантехника в Москве на дом не дорого по тел. +7 (495) 118-20-63

Почему у нас низкие цены на вызов сантехника в Москве, и как мы выполняем заявки на сантехнические работы в день обращения.

Какие документы должны оставаться после установки теплосчетчика?

Расскажем какие документы должны остаться у вас на руках после того как вам установили новый счетчик тепла

Прочитайте это если нужно купить квартирный теплосчетчик без установки.

Расскажем как выбрать хороший теплосчетчик, если вы хотите поставить счетчик тепла самостоятельно или если вы хотите закупить теплосчетчики для оптом для многоквартирного дома.

Осторожно, мошенники! Как жулики зарабатывают на установке счетчиков тепла и воды

Предупрежден значит вооружен! Не поддавайтесь на уловки псевдогосударственных компаний, требующих от вас установку или замену прибора учета

Запустите работу компании Учет-Сервис в своем городе

Если вы готовы организовать выполнение сантехнических работ по стандартам компании Учет-Сервис в своем городе – ознакомьтесь с данной страницей

Партнерская программа Учет-Сервис для физических лиц

Выплачиваем 10% от всех заявок, выполняемых в вашем доме. Для присоединения к партнерской программе заполните заявку.

Чем поверка теплосчетчиков отличается от поверки счетчиков воды.

Расскажем почему счетчики тепла проще заменить, а счетчики воды проще поверить

Словарь терминов. Межповерочный интервал, ИПУ, первичная и очередная поверка, РСО, УО, УК, ЖКС, ТСЖ, ЖСК

Хотите немного разобраться в рынке приборов учета? Поможем понять основные термины и аббревиатуры, которые могут попадаться вам в обычной жизни. Разберетесь чем первичная поверка отличается от очередной и распределители тепловых затрат от счетчиков тепла.

Кто имеет право установить себе квартирный теплосчетчик?

Расскажем кто может поставить счетчик тепла в свою квартиру и платить только за себя, экономя на коммунальных платежах по отоплению…

Требуют проект для установки квартирного теплосчетчика? Скачайте универсальный проект здесь!

Мы сделали универсальный проект, который подойдет для большинства случаев, когда квартирные теплосчетчики устанавливаются на подающем трубопроводе. Скачайте проект, отредактируйте под себя по нашей инструкции, установите квартирный счетчик тепла и платите только за свое тепло

Регламент выполнения работ. Замена квартирных счетчиков тепла.

Все работы в компании Учет-Сервис выполняются в соответствии с регламентами выполнения работ. Если вы заказали замену теплосчетчиков в нашей компании – услуга будет оказана в соответствии с данным регламентом.

Регламент выполнения работ. Установка квартирных счетчиков тепла.

Установка теплосчетчика отличается от его замены сложностью работы и количеством используемого материала.

Регламент выполнения работ. Замена радиаторов отопления.

Стандарты качества выполнения работ по замене радиаторов отопления в компании Учет-Сервис

Как установить счетчики тепла в квартире с вертикальной разводкой отопления

Подробная инструкция по установке теплосчетчиков. Формы заявлений, решения судов и законы, которые можно скачать и предъявить в своей Управляющей или Ресурсоснабжающей организации

Регистрация квартирных счетчиков тепла в 2020-2021 году

Кто должен вводить теплосчетчик в эксплуатацию, сколько это стоит и зачем нужен проект на счетчик тепла?

Поверить квартирный теплосчетчик в Москве? Или лучше заменить? Разберемся что выгоднее

Что делать при истечении межповерочного интервала или поломке счетчика тепла в Москве и Московской области

Проект на квартирные счетчики тепла не нужен!

Объясняем почему Управляющая Организация не в праве требовать проект при установке квартирного теплосчетчика

Как поставить счетчик тепла своими руками?

Можно ли установить теплосчетчик в квартире своими руками? Объясним как это сделать

Принцип работы и виды счетчиков тепла на батарею

Содержание

1 Что представляет собой счетчик тепла
2 Принцип работы
3 Виды счетчиков тепла
- 3. 1 Механические устройства
- 3.2 Ультразвуковые приборы
- 3.3 Электромагнитные теплосчетчики
- 3.4 Вихревые устройства
4 Нюансы использования счетчиков

Постоянно растущие тарифы на отопление заставляют владельцев квартир искать пути экономии расходов на тепло. Одним из них является установка теплосчетчика. Благодаря ему владелец квартиры может платить только за то тепло, которое поступило в его квартиру. Коммунальные предприятия все же увеличат платеж на некоторую сумму, которая будет являться компенсацией за тепло, использованное для обогрева лестниц и коридоров дома. Однако в любом случае счетчик тепла уменьшит сумму в квитанции.

Что представляет собой счетчик тепла

Теплосчетчиком является набор устройств, которые высчитывают количество использованной тепловой энергии, учитывая количество поданного теплоносителя и изменение его температуры.

Любой прибор включает:

Датчики температуры.
Счетчик количества воды, а точнее теплоносителя, прошедшего через трубы и радиаторы квартиры.
Вычислитель. Анализирует данные вышеуказанных элементов и определяет количество потребленного тепла. Часто его сочетают со счетчиком теплоносителя. Он всегда работает на электрической энергии. Подключать его к электросети не надо, ведь в нем есть литиевые батарейки. Они рассчитаны на 7-10-летнюю работу.

Всегда используются два датчика. Один размещают на входе квартирной системы отопления, другой – на выходе. Счетчик можно устанавливать как на входе, так и на выходе.

Проще всего использовать теплосчетчик в домах, в которых есть горизонтальная разводка трубопроводов.

Такая разводка предусматривает подключение всех радиаторов квартиры к одной трубе. Благодаря этому легко посчитать количество теплоносителя и уровень его охлаждения. В таких ситуациях счетчик тепла представляет собой два датчика и основное устройство.

Более сложной является ситуация с вертикальной разводкой трубопроводов. Она предусматривает подключение радиаторов квартиры к различным вертикальным стойкам. Согласно законодательным нормам устанавливать теплосчетчик в домах с такой разводкой нельзя, ведь с технической точки зрения это практически невозможно. Кроме этого, возникают огромные сложности: на каждую батарею надо устанавливать два датчика тепла и отдельный счетчик. То есть теплосчетчик будет набором большого количества датчиков и измерительных устройств. Дополнительная проблема заключается в том, что для определения общего количества тепла нужно суммировать показатели с каждого счетчика.

Принцип работы

Теплосчетчик всегда определяет и использует два показателя:

Количество пройденного по трубам теплоносителя.
Изменение температуры теплоносителя при прохождении по всем радиаторам квартиры. Его определяют два датчика.

Объединяя эти данные, он определяет общее количество поступившего в квартиру тепла. Вычет производится по формуле: Q = c*m*(t₁-t₂), где

с является удельной теплоемкостью теплоносителя (поскольку в его роли часто выступает вода, то этот показатель является неизменным и равняется 4,187 кДж/кг*С°),
m представляет собой массу воды или другой нагретой жидкости,
t₁ и t₂ являются уровнями температуры воды, проходящей через подающую и обратную трубу соответственно. Единицей измерения температуры является С°.

Единицей измерения конечной цифры является Гкал (гигакаллория).

Вычислитель получает все данные от датчиков температуры и счетчика, проводит расчеты и конечную цифру фиксирует в архиве. Увидеть сохраненные результаты можно на экране устройства или на обычном оптическом интерфейсе.

Виды счетчиков тепла

Теплосчетчик на батарею всегда классифицируют по устройству, которое измеряет количество горячей воды. Датчики температуры везде одинаковые.

Наиболее часто устанавливают такие виды счетных устройств:

Механические.
Электромагнитные.
Ультразвуковые.
Вихревые.

Механические устройства

Главным их элементом является деталь, которая может вращаться при прохождении теплоносителя через счетчик. При этом один ее оборот соответствует определенному количеству пройденной воды. Устройство вычисляет количество оборотов и определяет объем использованного теплоносителя. Конечные цифры передаются вычислителю.

Вращающаяся деталь бывает разной, и поэтому компании производят несколько классов механического прибора учета воды. Чаще всего в теплосетях используют крыльчатые и турбинные счетчики. В первых деталь вращения представляет собой крыльчатку, которая размещена так, что ее ось перпендикулярна потоку воды. В турбинных устройствах находится турбина. Производители размещают ее так, что ее ось и поток теплоносителя параллельны.

Преимущества механических устройств:

Простое строение и надежная конструкция.
Отсутствие необходимости во внешней электроэнергии.
Стабильность показателей.
Обслуживание и монтаж очень просты. Во время второго процесса перед устройством нужно устанавливать сетчатый фильтр грубой очистки. Иначе точность прибора упадет.
Возможность установки в любом положении.

Минусы:

Меньший, чем у конкурентов срок годности.
Сильно изнашиваются выступающие части.
Невысокая чувствительность к малому количеству энергоносителя.

Ультразвуковые приборы

Такие теплосчетчики на батарею определяют объем потребленного теплоносителя благодаря ультразвуку. Основная их часть представляет собой трубу, через которую протекает вода, и на концах которой размещаются приемник и излучатель ультразвука. Во время протекания нагретой жидкости через трубу излучатель создает ультразвук, а приемник его улавливает.

Прохождение ультразвука через теплоноситель длится некоторое время. На него влияет скорость воды. Чем она больше, тем большим становится время прохождения ультразвукового сигнала. Устройство определяет задержку сигнала и вычисляет использованный объем носителя тепла. Измерения точны, когда вода чистая. Если есть много примесей и даже воздушных пузырьков, на экране высвечивается цифра с очень сильным отклонением. Также на точность измерений влияют отложения накипи.

На батарею можно поставить такие разновидности ультразвукового теплосчетчика:

Частотное устройство.
Временное.
Доплеровское
Корреляционное.

Электромагнитные теплосчетчики

Эти устройства определяют объем теплоносителя, создавая магнитное поле. При прохождении воды через это поле в ней появляется электрический ток. В это же время аппарат определяет напряжение тока, которое тесно связано со скоростью нагретой воды. Чем больше скорость, тем большим становится напряжение. Зная скорость потока, устройство легко определяет объем жидкости.

Напряжение определяется благодаря двум электродам. Они размещены на противоположных концах магнитного поля.

Электромагнитный счетчик можно установить на любую батарею системы с горизонтальной разводкой трубопроводов.

Особенности этих устройств:

Очень высокий уровень точности.
Высокая чувствительность к качеству монтажа. В устройстве возникает ток с малой силой. Чтобы этот показатель соответствовал установленным производителем нормам, нужно сделать качественное соединение проводов, устранить возможность появления внешнего магнитного поля и дополнительного сопротивления в местах скрепления проводов. Иначе погрешность конечных показателей будет высокой.
Чувствительность к качеству теплоносителя. Если вода богата на соединения железа, то конечные цифры становятся завышенными.

Вихревые устройства

Эти теплосчетчики имеют такую конструкцию, в которой образуются вихри теплоносителя. Они появляются благодаря специальному препятствию. Каждый образованный вихрь имеет свою частоту. Она пропорциональна скорости потока. Благодаря магнитному полю или ультразвуку устройство определяет частоту вихреобразования и высчитывает объем теплоносителя.

Преимущества этих теплосчетчиков:

Простая конструкция и малая цена.
Возможность монтажа на горизонтальные и вертикальные отрезки трубопровода.
Малый износ.
Малая потребность в электроэнергии.

Недостатки:

Наличие погрешности показателей тогда, когда в теплоносителе есть большие загрязняющие частицы, воздух, или когда изменяются параметры потока.
Малый рабочий диапазон.
Чувствительность к вибрациям.
Необходимость для установки длинного прямолинейного отрезка трубопровода.

Нюансы использования счетчиков

Различные типы устройств показывают полученные показатели в разных единицах. Они могут определять тепловую энергию в таких величинах:

Гкал (гигакалория).
кВт/ч (киловатт/час).
мВт (мегаватт).
ГДж (гигаджоуль).

Коммунальные предприятия вычисляют тепло в Гкал. Поэтому во время снятия показаний счетчика нужно обращать внимание на физическую величину, а при нежелании постоянно переводить одни величины в другие, следует искать устройства, которые вычисляют тепло в Гкал.

Сами счетчики позволяют определять поступившее в квартиру количество тепла. Частично они уменьшат расходы на отопление. Однако для дополнительной экономии рекомендуется установить на батареи регулирующие вентили. Это позволить оптимизировать отопление и при чрезмерно продуктивной работе системы уменьшить нагрев своей квартиры. Не рекомендуется полностью перекрывать радиаторы, поскольку на теплосчетчике должны светиться хотя бы минимальные значения.

Теплосчетчики на отопление в квартире

Содержание

Необходимость
Принцип работы
Типы теплосчетчиков
Доп. функции
Многоквартирный счетчик
Нюансы установки
Монтаж
Счетчик тепла. Видео

У большинства из тех, кто живет в квартире, установлена система центрального отопления. Наряду с некоторыми плюсами, этот способ отопления имеет и свои минусы. Довольно часто тем, кто пользуется центральным отоплением, приходится платить и за отопление подъездов, и за потери тепла в подводящих трубах. Также не исключен тот случай, когда батареи недостаточно теплые или вообще не греют, а жильцов заставляют оплачивать счета за отопление.

Мастер снимает показания с теплосчетчика на отопление в квартире

Необходимость

При сегодняшней сложившейся ситуации, когда цены на коммунальные услуги постоянно растут, многие задумываются, как сэкономить деньги из семейного бюджета на квартплату. При этом следует отметить, что львиную долю затрат по квартплате отнимают именно затраты на отопление. Несмотря на то, что по действующим законам для того чтобы снизить расходы граждан зимой, всю сумму за отопительный сезон распределяют на весь год, суммы все равно выходят достаточно большие.

Установка индивидуального теплосчетчика в квартире – очень выгодное мероприятие. Зачем переплачивать за лишнее тепло, если оно не потребляется? Ситуации могут быть разные. Например, трехкомнатная квартира. Зачем оплачивать тепло во всей квартире, если человек занимает только одну комнату. Это не обязательно. Можно на батареи отопления в других комнатах установить регулирующие краны, с помощью которых поддерживать минимальную температуру. Или зимой в квартире никто не живет. В этом случае также можно ограничить поступление тепла в квартиру и не переплачивать за отопление, которым некому пользоваться.

Один из способов уменьшить затраты на отопление – установка счетчика тепла.

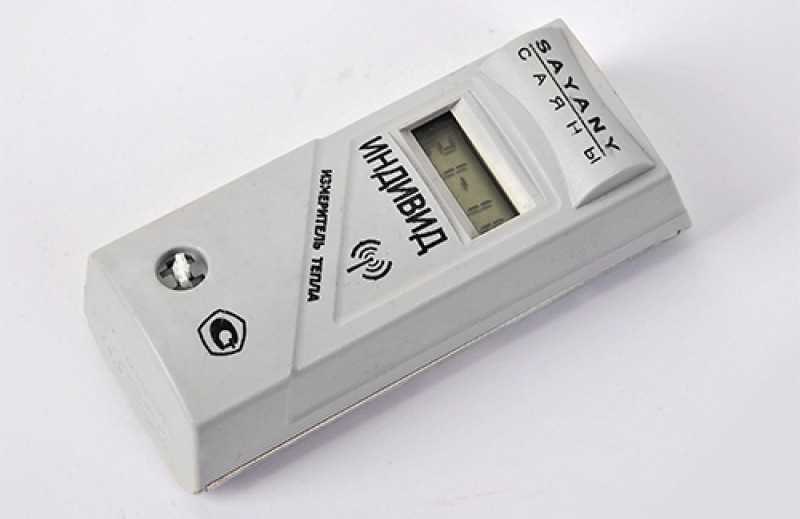

Индивидуальный счетчик тепла

Принцип работы

Теплые полы через отопление. Водяной теплый пол как основное отопление

Данный прибор предназначен для учета тепла, которое поступает в квартиру от ТЭЦ. Принцип его работы основан на совмещении функций водомера и термометра. Водомер устройства считывает расход воды, поступающей в отопительную систему квартиры, а термодатчик фиксирует температуру воды на входе и выходе из отопительного трубопровода. Данные из расходомера и термодатчиков поступают в вычислительное устройство прибора, которое переводит их в единицы измерения тепла – гектакаллории. При этом такой прибор способен хранить информацию о количестве потребленного тепла как за один день, так и за месяц и даже за год.

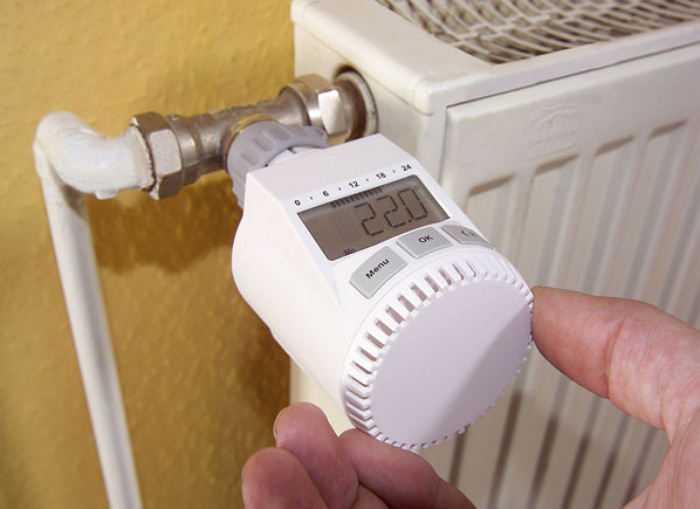

Многие теплосчетчики устанавливаются на систему отопления вместе с регулирующим электровентилем, что дает возможность контролировать количество поступающего тепла в квартиру. Это очень удобно, поскольку высокая температура в батареях отопления нужна не всегда, а с помощью этого крана можно регулировать поступление горячей воды в отопительную систему.

Например, если все члены семьи днем находятся вне дома, то зачем сильно прогревать пустую квартиру? Можно просто запрограммировать, чтобы этот вентиль днем пропускал минимальный расход, а вечером, перед приходом домочадцев, открывался на полную и разогревал квартиру. Или, например, если температура в квартире больше, чем нужно, можно ограничивать ее также с помощью этого устройства.

Типы теплосчетчиков

Как провести отопление в частном доме своими руками от котла

По принципу измерения расхода воды различают механические, ультразвуковые, вихревые и электромагнитные теплосчетчики:

Механические – такие счетчики измеряют расход воды с помощью крыльчатки, которую вращает проходящий через нее поток воды: чем больше поток, тем быстрее вращение крыльчатки. Плюсом такого счетчика можно считать его простоту и доступность, а из недостатков выделяют возможность засорения крыльчатки разными мелкими частицами, которые часто попадаются в воде отопления. Поэтому перед таким водомером устанавливают сетчатый фильтр.

Механический счетчик тепла

Ультразвуковые – принцип их действия основан на вычислении скорости прохождения воды между двумя ультразвуковыми датчиками. Отличаются высокой точностью измерений, но достаточно дороги и работают только с чистой водой. При наличии примесей в воде начинают давать погрешность в показаниях.

Ультразвуковой счетчик тепла

Вихревые – основой для измерений расхода в таких приборах служат вихревые потоки, которые создаются при прохождении воды через счетчик. Такие приборы следует подбирать с учетом диаметра трубопровода, поскольку это влияет на создание вихрей. Также необходима установка фильтра, поскольку они плохо работают, если вода с примесями. При этом на работу прибора не влияет наличие в воде накипи.
Электромагнитные рассчитывают расход воды с помощью электромагнитного датчика. Также они чувствительны к наличию в воде инородных тел.

При установке счетчика тепла любого типа из тех, что устанавливаются на трубу отопления, нужно обязательно монтировать фильтр грубой очистки, во избежание искажения показаний счетчика или его поломки.

Как еще один из вариантов существуют теплосчетчики, которые можно установить отдельно на каждую батарею отопления. При этом такая установка не требует специальной врезки в систему отопления.

Эти приборы компактны, сравнительно дешевы и требуют поверки только через 10лет.

Счетчик тепла для отдельной батареи отопления

Проведением несложных расчетов можно узнать, что установка теплового счетчика окупится уже на второй сезон. Так как срок службы такого прибора – 20-30 лет, в дальнейшем каждый месяц он будет экономить от 30 до 60% расходов на отопление из семейного бюджета. А учитывая постоянный рост цен на услуги ЖКХ, можно считать покупку теплосчетчика целиком и полностью оправданным.

Доп. функции

Разводка канализации в квартире

Современные модели счетчиков к тому же обладают такими функциями:

Обмен данными через радиоканал или сеть интернет. В счетчик встроен GPRS-модуль для связи с интернетом и передачи данных. С помощью этого модуля возможно как простое считывание информации с теплосчетчика о состоянии отопительной системы, так и управление работой системы отопления с помощью электровентилей.

Интерфейс для подключения компьютера. Можно также подключить компьютер через специальный интерфейс. При таком подключении теплосчетчик можно задействовать в общей системе электронного управления «умный дом», которая позволяет управлять несколькими устройствами одновременно. Например, вместе с регулировкой системы отопления можно управлять системой вентиляции, кондиционирования и увлажнения воздуха в квартире, что способствует созданию идеального микроклимата в квартире.

Установка теплового счетчика в квартире возможна только при горизонтальной разводке системы отопления. При вертикальной разводке потребовалось бы установить такой счетчик на каждый стояк, что, во-первых, невыгодно, а во-вторых, затрудняет снятие показаний на счетчике.

Многоквартирный счетчик

При вертикальной разводке системы отопления в доме устанавливают многоквартирный счетчик тепла. Этот прибор стоит недешево, но при распределении суммы на всех жильцов выходит не такая большая финансовая нагрузка. При этом нужно чтобы кто-то регулярно считывал показания прибора и распределял их равномерно между жильцами.

Вопрос приобретения такого счетчика можно решить на общем собрании жильцов и там же выбрать человека, ответственного за сбор денег и покупку прибора, а в дальнейшем и снятие показаний с него. Причем на приобретение и установку теплосчетчика должны быть согласны все жильцы, поскольку в противном случае его установка будет не выгодна.

Многоквартирный счетчик тепла

Обычно один блок многоквартирного теплосчетчика устанавливается на чердаке, другой – в подвале. Человек, которого выбрали на собрании жильцов, должен регулярно раз в месяц снимать показания с теплосчетчика. Для равномерного распределения платы за тепло у него должны быть данные по площади каждой квартиры всех жильцов дома. В соответствии с занимаемой площадью квартиры потребление тепла рассчитывается индивидуально для каждого.

Нюансы установки

Для того чтобы установить теплосчётчик в квартире, необходимо преодолеть несколько этапов:

Получение в ЖКХ тех. условий на установку. Как правило, для этого необходимо прийти и подать соответствующее заявление. По закону управление ЖКХ должно рассмотреть заявление в течение определенного времени, поэтому нужно проследить, чтобы оно обязательно было зарегистрировано, и на нем проставлена дата приема.
После того, как получены тех. условия на установку, можно отправляться в соответствующую проектную организацию. Как правило, таких учреждений хватает, так что найти ее будет не трудно. Там выдадут соответствующий проект. Этот проект нужно согласовать в ЖКХ и других организациях. Обычно этим занимаются сами проектировщики, но бывает, что приходится согласовывать самим жильцам.
Покупка теплосчетчика. При покупке нужно обязательно следить, чтобы выдали гарантийный талон и документ, в котором отмечена дата поверки счетчика.
Установка теплосчетчика. Установку лучше доверить фирме, у которой есть опыт работы в данной сфере. Можно установить и самому, но для этого предварительно нужно договориться в ЖКХ, чтобы быть уверенным в том, что в отопительной системе нет воды.
После установки нужно вызывать представителя из ЖКХ, для того чтобы он зарегистрировал и опломбировал счетчик.

Монтаж

На рисунке показан вариант установки теплосчетчика в систему отопления.

Схема установки теплосчетчика в систему отопления

Как видно из рисунка, теплосчетчик состоит из нескольких частей:

Расходомер – используется для учета горячей воды, которая поступает в систему. Данные в виде электронных сигналов поступают в блок учета и контроля теплосчетчика.
Датчики температуры – устанавливаются на подающую и обратную трубы отопления. Данные от датчиков также поступают в теплосчетчик.
Блок учета и контроля – в этот блок поступают все данные от датчиков температуры и расходомера. На основании этих данных встроенный микропроцессор подсчитывает количество потребленного тепла в Гккал.
Реле управления электровентилем – устройство для регулировки тепла, поступающего в квартиру. Электровентиль устанавливается на подающую трубу, а реле управления устанавливается рядом и соединяется проводами с электровентилем.

Для установки расходомера и датчиков своими руками предварительно нужно договориться с руководством ЖКХ об отключении отопления в квартире на время монтажа. Также нужно найти на трубах, которые идут от стояка, резьбовое соединение, от которого начнется установка теплосчетчика. Если такого нет, то придется сделать его самостоятельно.

Для этого можно пойти двумя путями: поскольку обычно в системах отопления установлены металлические трубы, то нужно или нарезать резьбу на этих трубах, или приварить два сгона с резьбой. Если же трубопровод пластиковый, то с помощью паяльника устанавливают резьбовые переходы. На эти резьбовые отводы устанавливаются два обычных полуоборотных крана.

После того как установлены отсекающие краны, можно заново подключать отопление. Это лучше сделать как можно скорее, поскольку для того чтобы поменять теплосчетчик в одной квартире, ЖКХ приходится отключать сразу несколько квартир, а если это будет происходить в отопительный сезон, то оставлять соседей без отопления – не самое удачное решение.

После отсекающего крана на резьбовом соединении устанавливается фильтр грубой очистки. Это нужно сделать обязательно, чтобы исключить попадание в водомер разных взвешенных частиц из магистрали. Как видно из рисунка, затем на резьбе устанавливается датчик температуры, а после него – водомер. После водомера – электровентиль. На обратной трубе устанавливают только датчик температуры и балансировочный вентиль.

После установки теплосчетчика и включения отопления следует осмотреть резьбовые соединения на возможные протечки, и если надо, их устранить. Затем нужно стравить воздух с батарей отопления.

Для того чтобы начать пользоваться счетчиком, необходимо вызвать представителя ЖКХ. Он опломбирует его и составит акт приема в эксплуатацию. После этого выдается соответствующая книжка для оплаты услуг, можно приступать к эксплуатации теплосчетчика.

Для того чтобы заниматься вопросами по установке теплосчетчика, нужно, помимо денег на покупку, свободное время. Поэтому если его нет, можно поручить эту работу соответствующей организации. Это будет стоить немного дороже, но зато они решат все вопросы и с ЖКХ, и с проектной организацией, и с установщиками.

Счетчик тепла. Видео

Видео ниже представит обзор счетчика тепла польского производства — Apator ELF.

Обслуживание теплосчетчика не требует особых усилий, нужно только вовремя менять источники питания и делать поверки.

Теплосчетчик. Назначение, состав, критерии выбора

Теплосчетчик – это индивидуально подобранный комплект оборудования, предназначенный учитывать показатели системы тепло- и/или водоснабжения и на их основе производить вычисления потребляемых системой энергетических ресурсов, таких как тепловая энергия и объем теплоносителя и/или воды.

Минимально необходимым комплектом приборов учета и контроля для теплосчетичка являются:

1) Тепловычислитель (вычислитель). В системе теплосчетчика вычислитель выполняет роль ЭВМ, производящей действия по вычислению и записи в собственную память данных, поступаемых с первичных датчиков – расходомеров, датчиков температуры, датчиков давления (см. ниже). От типа вычислителя теплосчетчики можно классифицировать на одноконтурные и двухконтурные.

2) Датчик расхода (расходомер, водосчетчик). В системе теплосчетчика расходомер преобразует проходящий сквозь него поток воды (или иной жидкости) за единицу времени в цифровой сигнал, пропорционально текущему объемному расходу. Расходомеры делятся на множество типов по принципу работы: тахометрические (механические), вихревые, электромагнитные, ультразвуковые, перепадомеры, рычажно-маятниковые и др. В зависимости от типа системы отопления (открытая или закрытая) в одном контуре теплосчетчика могут быть установлены как один (подача или обратка), так и два расходомера (подача и обратка)

3) Датчик температуры (термопреобразователь). В теплосчетчике термопреобразователи преобразуют температурные показатели системы (температура теплоносителя, воды, наружного воздух и др.) в цифрой сигнал и передают его на тепловычислитель. В системе отопления и циркуляционной системе горячего водоснабжения (далее ГВС) необходимо использование двух согласованных между собой (работающих в одной общей погрешности) термопреобразователей – на подающий и на обратный трубопровод; а в тупиковых системах ГВС достаточно одного термодатчика.

Помимо трех указанных выше групп устройств в теплосчетчике могут быть использованы датчики давления, а в открытых системах теплопотребления датчики давления быть обязаны согласно действующих Правил учета тепловой энергии и теплоносителя (п. 3.1.1).

Так же в комплекс теплосчетчика могут быть включены дополнительные сервисные устройства, такие как: модем, GSM-модем, устройства для подключения к сети Ethernet, блоки управления расходом теплоносителя и др.

Критерии выбора теплосчетчика.

Критерием выбора теплосчетчика выступают технические данные его составных частей.

При выборе тепловычислителя следует руководствоваться количеством учитываемых контуров отопления и/или ГВС, возможностью записи памяти данных, способом снятия и/или передачи и/или распечатки на принтер накопленных архивных данных (так называемых «архивов»), количеством каналов для подключения первичных преобразователей, количеством заложенных схем учета и иными параметрами.

При выборе расходомеров для теплосчетчика необходимо учитывать диапазон измеряемых объемов теплоносителя (от порога чувствительности до максимальной пропускной способности) и гидравлическое сопротивление, оказываемое расходомером системе, а так же максимальную рабочую температуру системы теплопотребления и, соответственно, расходомера.

Как ранее указывалось, наиболее часто в современных теплосчетчиках используют:

а) Техометрические (механические, крыльчатые и турбинные) расходомеры, которые зачастую называют водосчетчиками. Отличительной особенностью и преимуществом данного типа устройств является энергонезависимость, помехоустойчивость и относительная дешевизна оборудования. К существенным недостаткам следует считать большое гидравлическое сопротивление системе теплопотребления, вызванное расположением счетного механизма (крыльчатки) в проточной части расходомера, а, следовательно – возможностью частого засорения и прекращения работы прибора.

б) Вихревые расходомеры являются «золотой серединой» среди используемых типов расходомеров в устройстве теплосчетчика. Принцип действия прибора основан на определение частоты вихрей, образующихся в потоке измеряемой среды при обтекании тела специальной формы, установленным в проточной части преобразователя расхода. Частота вихрей пропорциональна объемному расходу определяется при помощи двух пьезодатчиков, которые фиксируют пульсации давления в зоне вихреобразования. Ощутимым удобством данного типа расходомеров является простота монтажа за счет отсутствия электромонтажа сетевого питания, т. к. внутри корпуса прибора расположен элемент питания, срок службы которого, как правило, превышает межповерочный интервал времени и составляет 5-6 лет. Так же, вихревые расходомеры имеют относительно широкий диапазон измерения расходов и создают небольшое гидравлическое сопротивление. К сожалению, из-за расположенных внутри проточной части тела обтекания и пьезодатчиков, вихревые расходомеры так же подвержены засорению.

в) Электромагнитные и ультразвуковые расходомеры. Наиболее дорогие и универсальные устройства. Имеют наибольший диапазон измерения объемов, оказывают минимальное сопротивление системе теплопотребления, но требуют дополнительных затрат на монтаж сетевого питания и сами по себе недешевы.

Датчики температуры, используемые в теплосчетчике, подбираются по диаметру трубопровода, в который монтируются. Различные модели термопреобразователей конструктивно имеют различные особенности и могут отличаться длиной и диаметром рабочего стержня термометра. Термометры следует подбирать из расчета погружения рабочей части термопреобразователя (чувствительного элемента) чуть ниже середины потока.

Датчики давления выбираются по измеряемому диапазону давлений, обычно от 0,6 до 1,6 Мпа и максимальной рабочей температуре.

Помимо технических особенностей и конструктивных аспектов теплосчетчика следует обращать внимание на наличие теплосчетчика и его составных частей в списке Госреестра средств измерений и наличие всех необходимых сертификатов и свидетельств на устройства.

При подборе оборудования необходимо запросить Технические Условия (ТУ) на установку теплосчетчика у энергоснабжающей организации либо письменно попросить заполнить ниже представленный опросный лист:

1. Сведения о Заказчике

1.1 Наименование: _______________________________________________

1.2 Адрес: ______________________________________________________

1.3 Телефон/факс ________________________________________________

1.4. E-mail: __________________________________________

1.5 Объект ______________________________________________________

2. Тепловой узел

2.1 Диаметр подводящих трубопроводов:

Отопление: Т1 ____, Т2 ____;

Горячее водоснабжение: Т3 ______, Т4________;

Холодное водоснабжение: ________

2.2 Схема подключения теплового узла (нужное подчеркнуть):

открытая
закрытая
горячее водоснабжение – отдельный ввод
наличие циркуляции ГВС

2.3 Наличие в тепловом узле источника питания 220В 50Гц: Присутствует/Отсутствует

3. Технологические данные теплопотребления

3.1 Расчетные (проектные) максимальные часовые расходы тепловой энергии (тепловые нагрузки) по видам теплопотребления:

на отопление, Гкал/ч ____________
на вентиляцию, Гкал/ч ____________
на горячее водоснабжение, Гкал/ч ___________

3.2 Расход теплоносителя, м³/ч: mim ___________ max ____________

с учетом горячего водопотребления и вентиляции

3.3 Температура теплоносителя:

в прямом потоке min __________ max___________
в обратном потоке min ___________ max ___________

3. 4 Давление теплоносителя:

на входе теплоносителя в теплоузел, МПа _______________________
на выходе теплоносителя из теплоузла, МПа _______________________

4. Проект на оборудование узла учета тепловой энергии

При заказе проекта, Заказчик прилагает к опросному листу:

4.1 Технические условия на оборудование узла учета потребления тепловой энергии, заверенные подписями и печатью теплоснабжающей организации.

4.2 Эскиз теплового пункта от вводных задвижек до гребёнки, суммарные расстояния между элементами трубопроводов, их диаметры и место установки тепловычислителя.

5. Желаемый срок поставки _____________________________________________

6. Дополнительные требования (дополнительная комплектация) ___________________

_____________________________________________________________________________________________________________________________________________________

Опросный лист заполнил:

___________________________________________

(Ф. И.О., должность, подпись)

«_____» ____________ 20__г.

Датчик температуры в квартире | Датчики температуры

Экономим на отоплении: как не прогореть на счетчике

Какой теплосчетчик поможет больше сэкономить и как его установить.

Недавние сильные морозы в очередной раз “залезли” к нам в кошелек. К высоким коммунальным тарифам на отопление добавились еще и заоблачные суммы в платежках за электроэнергию. Ведь самый известный способ согреться в старом и плохо утепленном доме — включить электрообогреватель. А он, как известно, “ест” энергию киловатт-часами. Но мало кто знает, что суммы в счетах за “коммуналку” можно уменьшить почти вдвое. Для этого в своей квартире или многоэтажке надо поставить тепловой счетчик, а само жилье правильно утеплить. Мы разобрались, как это сделать. В этом нам помог доцент кафедры электроснабжения Института энергосбережения и энергоменеджмента Национального технического университета Украины “Киевский политехнический институт”, кандидат технических наук Анатолий Чернявский.

ВЫБИРАЕМ СЧЕТЧИК. Счетчик тепла состоит из вычислителя, датчика расхода и двух датчиков температуры. В свою очередь, вычислители могут быть с автономным и внешним питанием. Недостаток первых — малая длина соединительных проводов (не более 15 м) и небольшой срок службы элемента питания (от 6 до 12 лет). Недостаток вторых в том, что они могут потребовать источник питания на 24 В. А для этого придется устанавливать трансформатор энергии. Датчики расхода (расходомеры) бывают четырех групп: механические, ультразвуковые, электромагнитные и резонансные (последние у нас редко используются).

Механические — более простые и, на первый взгляд, существенно дешевле остальных — на 20—25%. В действительности их цена оказывается чуть выше из-за специальных сетчатых фильтров, которые нужно купить дополнительно и поставить перед каждым таким счетчиком. Такие фильтры стоят около 100 грн. Но даже при этом стоимость механических счетчиков все равно примерно на 10—15% ниже, чем у счетчиков других типов. Но такое преимущество может вам не пригодиться, если у вас слишком жесткая вода или же в ней попадаются накипь и ржавчина. Ведь в таких случаях механический счетчик использовать нельзя: крупные частички могут застревать в его лопастях, выводя их из строя. А ультразвуковой счетчик — можно, но не так эффективно, как хотелось бы. Оказывается, при замутненной или завоздушенной (в которой присутствуют пузырьки воздуха) воде они могут давать неточные показания. Кроме того, точность ультразвуковых счетчиков тепла значительно зависит от количества отложений накипи на внутренних поверхностях измеряемого участка.

В результате самые точные показания — у электромагнитных счетчиков. Они могут правильно считать воду даже при небольших ее количествах. Но и у них есть два важных недостатка. Во-первых, они реагируют на внешние электромагнитные поля. То есть бытовые электроприборы рядом с ними лучше не ставить. Во-вторых, теплосчетчики с электромагнитными расходомерами требуют очень квалифицированного монтажа.

РЕГУЛЯТОР. Еще больше сэкономить можно с помощью установки автоматического регулятора (термостата) в сочетании с клапанами на радиаторах отопления. Он обойдется в 3 тыс. грн для счетчика на дом. Регулятор устанавливают в некоторые счетчики в комплекте с клапаном и платой. Ведь если у вас хорошо утепленная квартира, температура в ней при несильных морозах зимой может достигать 25—26 °С. А регулятор позволит снизить температуру до комфортных 19—22 °С. При этом атмосфера будет комфортной, а счетчик насчитает меньше гигакалорий.

ВНИМАНИЕ! Счетчики ставятся только в тех домах, которые отапливаются по горизонтальной схеме. То есть там, где каждая квартира имеет свой отдельный ввод тепла.

БЕЗ САМОДЕЯТЕЛЬНОСТИ

Установку теплосчетчиков можно выполнять только на основании проекта, согласованного с теплоснабжающей организацией. Проект должен разрабатываться специализированной организацией-монтажником, которая имеет лицензию для выполнения данного вида работ на основании технических условий и исходных данных, выданных теплоснабжающей организацией. Такие организации можно найти в интернете или через жэк. Каждый квартирный счетчик тепла должен подвергаться проверке, периодичность которой зависит от конкретной модели счетчика (один раз в три или четыре года). Она может обойтись как в 600 грн, так и в 2300 грн — в зависимости от типа счетчика. Но несмотря на очень высокие цены, проверку пройти придется — иначе теплоснабжающая организация не будет засчитывать показания счетчика.

[Housing1]

ОТКУДА БЕРЕТСЯ ТАРИФ НА ОБОГРЕВ

(на примере Киева)

1. ПАО “Киевэнерго” подсчитывает себестоимость тепловой энергии и передает ее в Национальную комиссию по госрегулированию в сфере коммунальных услуг.

2. Нацкомиссия формирует тарифы на производство, транспортировку и поставку тепловой энергии для населения и передает их в КГГА.

3. КГГА утверждает тарифы на отопление и горячее водоснабжение для населения.

4. ЖЭО формируют окончательную сумму и высылают жителям счет.

По данным “Киевэнерго”

СЧИТАЕМ ТРАТЫ ПО СЧЕТЧИКУ

Количество полученной энергии в Гкал: oтапливаемая площадь квартир дома = количество энергии для отопления 1 кв. м х стоимость 1 Гкал х площадь конкретной квартиры = сумма оплаты для квартиры

При расчетах по теплосчетчику жильцы платят и за отопление подвалов, лестничных площадок, чердаков, но такие начисления все равно оказываются значительно ниже, чем по нормативам на отопление квартир.

Теплосчетчик квартирный механический — от 1400 грн, электромагнитный — от 1600 грн, ультразвуковой — от 1700 грн.

Теплосчетчик для многоквартирного дома (гарантия 4 года) — от 11 тыс. грн (электромагнитный) и 14 тыс. грн (ультразвуковой).

Поверка счетчика — от 600 грн.

Установка счетчика “под ключ” (включая стоимость счетчика) — 3200—4000 (на квартиру) и 25—35 тыс. грн (на дом).

10 СОВЕТОВ ПО УТЕПЛЕНИЮ ЖИЛЬЯ

Экономия после установки теплового счетчика будет мизерной, если предварительно не утеплить квартиру. Поэтому мы подобрали 10 самых эффективных способов избежать утечек тепла в доме.

Закачать пеноизол (жидкий пенопласт) в межстенное пространство (полость между стыками железобетонных панелей или рядами кирпичей), просверлив мини-отверстия. Он быстро застынет и создаст термоизоляционную подушку. Это сократит потери тепла до 20%.

Уплотнить притворы окон и дверей самоклеющимися уплотнителями и прокладками. Станет теплее на 1—3 °С.

Прикрепить отражающую фольгу, приклеенную на ДСП, на стены за отопительными батареями. Это сохранит до 5% тепла.

Утеплить старые окна. Это можно сделать с помощью монтажной пены, закачанной в щели под подоконником и между рамами и стеной. А также нужно установить третье стекло. Для этого надо двухмиллиметровое оргстекло прижать алюминиевой планкой на шурупах к окну с внутренней стороны.

Заменить старые окна на металлопластиковые с тройным стеклопакетом и газовым наполнением. Позволит сэкономить до 15—30% тепла.

Заменить чугунные радиаторы на алюминиевые. Их теплоотдача на 40—50% выше.

Прикрыть вентиляционные отверстия куском картона или дверцами. Это повысит температуру квартиры на 2—3%.

Установить вторую дверь на входе в квартиру. Результат — повышение температуры в помещении на 1—2 градуса.

Повесить шторы по длине окна, чтобы они закрывали стекло, оставив открытыми батареи. Это сэкономит около 5% тепла.

Закрывать входные двери в подъезде и застеклить все разбитые окна — это сэкономит 5—15% от общих тепловых потерь дома.

[Housing2]

“СО СЧЕТЧИКОМ ПЛАЧУ В 7 РАЗ МЕНЬШЕ”

Владимир Коваленко, г. Краматорск :

“Для установки счетчика тепла в квартире я обратился в “Теплоэнерго” и получил там техзадание. Затем заказал разработку проекта установки счетчика в организации, имеющей лицензию на проектирование. Кстати, этот проект переделывали 5 раз, ведь его трудно согласовать с “Теплоэнерго”. Затем мастера установили счетчик. Потом его опломбировали и составили акт ввода в эксплуатацию. На все это обычно уходит 2,5—3 мес. Установив счетчик, я заплатил за тепло, полученное в отопительный сезон, в 7 раз меньше, чем по платежкам “Теплоэнерго”. Поэтому затраты на установку окупил за 2 года. При покупке счетчика обратите внимание на стоимость поверки: она может стоить как 1300 грн, так и 2100 грн”.

ИНТЕРЕСНО! Владимир Коваленко: “После того как я утеплил квартиру, температура в ней зимой не опускалась ниже 21 °С, даже если отопление было выключено несколько дней в мороз. Хватало тепла, полученного от соседей, электроприборов и моей семьи. Учитывая это, я думаю, можно отказаться от центрального отопления. А возможный недостаток тепла компенсировать электрообогревателем”.

“ЗАТРАТЫ НА СЧЕТЧИК ОКУПИЛИСЬ ЗА СЕЗОН”

Владимир Урубков, г. Кременчуг

“Чтобы поставить счетчик тепла в моей многоэтажке, я пригласил представителя фирмы по установке, определил тип счетчика, цену на него, монтаж и наладку, сроки выполнения работ и условия эксплуатации. После определения рабочей сметы я собрал жильцов. В каждом подъезде назначили старшего для сбора денег. Затем подали документы в теплоснабжающую контору: справку, выданную исполкомом горсовета, что наш дом — это “Союз жильцов”; положение “Союза жильцов”; списки старших по дому и в подъездах; сведения об учредителях, включая паспортные данные, место работы, адреса и телефоны; заявление с просьбой установить счетчик. После этого теплоснабженцы выдали нам техусловия на дом, а организация-монтажник разработала по ним проект установки счетчика. Потом его подписали главный инженер и начальник жэка. И уже тогда председатель дома заключил с предприятием-монтажником договор на установку и наладку счетчика.

Установив тепломер, мы пригласили представителя теплоинспекции, который составил акт приемки прибора учета в эксплуатацию. Он подписывается тремя представителями: от теплоснабженцев, от монтажника и от дома. С этого дня дом платит за тепло по счетчику. Все затраты на установку счетчика заняли около 3-х месяцев и окупились за первый сезон. В целом экономия была как если бы каждая квартира 2 месяца не платила за отопление”.

Если вы нашли ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter

Что делать, если батареи в квартире слабо греют?

21 октября 2011 1:00

Если окна не заклеены, это из квартиры «выдувается» примерно два градуса. Увеличивать температуру в вашем доме не будут [наивные вопросы про отопление]

С прошлой недели в Беларуси начали включать отопление в жилых домах и административных зданиях. И если в офисах мы не особо обращаем внимание на то, как греют батареи, то дома нам хочется, чтобы было тепло и уютно.

Каждый год, когда включают батареи, у нас появляется много вопросов: почему в квартире холодно? Сколько градусов должно быть в квартире? А некоторые вообще жалуются, что в квартире слишком жарко. Ответить на пять наивных вопросов по отоплению нам помогла Ирина Миргородская, мастер одного из минских ЖЭСов.

1. Почему после включения отопления в батареях меняется температура?

Отопление в жилых домах практически каждый год включают после 15 октября. К этому моменту на улице устанавливается холодная погода, и мы с нетерпением ждем, когда же в наших домах станет тепло. Но бывает и так, что после того как в домах включают тепло, батареи в квартирах то нагреваются так, что к ним невозможно притронуться, то остывают и становятся почти холодными. Оказывается, что температура в наших трубах зависит от погоды на улице.

– Дело в том, что во всех домах установлены автоматические датчики, которые отвечают за отопление, – говорит Ирина Витальевна. – Эта автоматика зависит от температуры наружного воздуха. Если на улице тепло, то температура теплоносителя понижается автоматически. Если холодно, соответственно, повышается. Бывает, конечно, что на улице сильный ветер. Но датчики на это не реагируют, и в квартирах температура остается прежней. Автоматику обслуживают и отвечают за нее не ЖЭСы. а лаборатории ЖРЭО.

2. Что делать, если в квартире холодно или жарко?

По санитарным нормам, в квартире должно быть 18 градусов тепла. Если в вашей квартире ниже, значит, не соблюдаются санитарные нормы и вы можете обратиться с заявлением в свой ЖЭС. В угловых квартирах температура тоже должна быть не ниже 18 градусов. Если в квартире холодно, то нужно обратиться в ЖЭС. Из ЖЭСа придет комиссия, проверит работу приборов отопления и замерит температуру в квартире.

– Температуру в квартире замеряют при помощи обычного градусника: хозяину квартиры показывают, какая на нем изначально была температура, потом меряют температуру в квартире. Это занимает примерно минут десять, – говорит Ирина Витальевна.

Кстати, если к вам придут из ЖЭСа замерять температуру в квартире, то будьте готовы к тому, что температура на вашем домашнем градуснике может не совпасть с показаниями термометра комиссии. Температуру комиссия будет замерять в середине комнаты. Градусник положат на расстоянии метра от пола, например на табуретку. Табуретку накрывают газетой, на нее кладут градусник и замеряют температуру. Если ваш градусник, который висит на стене у окна, показывает 16 градусов, то в середине комнаты вполне могут «набежать» нормативные 18 градусов тепла. Тогда никаких мер по утеплению квартиры ЖЭС предпринимать не будет.

Если температура действительно недотягивает до нормативов, то в доме повысят температуру. Но первое, на что смотрит мастер ЖЭСа, когда приходит замерять температуру, – это на утепление окон. Если в квартире старые окна и они не заклеены, это означает, что из квартиры «выдувается» примерно два градуса. Поэтому увеличивать температуру в вашей квартире не будут.

Правда, бывают случаи, когда в квартире после включения отопления слишком жарко. Помню, в прошлом году читатели жаловались: в квартире в феврале было 25 градусов! Вся семья спала с открытыми форточками, «отапливая» своими деньгами улицу…

Оказывается, если в квартире слишком горячие батареи, то тоже можно обратиться к коммунальщикам и попросить понизить температуру отопления.

– Если температура в вашей квартире высокая, нужно обратиться в ЖЭС и потребовать отладить систему регулирования. Температуру должны понизить, чтобы она была для вас комфортной, – говорит специалист.

3. Как сделать так, чтобы в квартире было теплее?

Те, кто живет в угловых квартирах, чаще всего испытывают дискомфорт и больше всего мерзнут зимой. Да и когда на улице весна, но на улице ветер, в этих квартирах бывает холодно. Но можно попросить, чтобы вашу квартиру утеплили.

– Можно обратиться в ЖЭС и попросить сделать тепловую модернизацию, то есть утепление, – говорит специалист. – Утепление всего дома делается планово, обычно во время капремонта. А вот одну квартиру можно утеплить либо своими средствами, либо обратиться в ЖЭС или ЖРЭО. Когда начнется отопительный сезон, и в квартирах включат батареи, к вам придет комиссия из ЖРЭО и проектной организации и сделает замеры температуры в квартире. Если в квартире температура не соответствует нормам и промерзают стены, то ее включат в планы по утеплению и утеплят за счет бюджета. Но квартир, которые нужно утеплить, обычно много, поэтому их утепляют в порядке очереди. Тепловая модернизация делается в любой сезон, но только если температура наружного воздуха не ниже 15 градусов мороза .

4. Можно ли отключить батареи в подъезде?

В большинстве подъездов есть батареи, которые зимой тоже включают. Но часто жильцы домов жалуются, что зимой у батарей собираются бомжи и греются. Жильцы часто возмущаются и просят ЖЭСы отключить батареи. Но батареи в подъезде отключаются, только если это технически возможно.

– Все места общего пользования, в том числе лестничные клетки, где технически возможно отключение приборов отопления, отключаются, но только при плюсовых температурах, – рассказывает Ирина Витальевна. – Но при минусовых температурах они обязательно включаются, чтобы избежать разморозки систем отопления.

На тепло в квартире температура в подъезде сильно не влияет. Бывает, что в подъезде работают батареи, но температура там не превышает, например, 13 градусов. Из-за этого в квартирах действительно может упасть температура. Тогда надо обратиться в ЖЭС, чтобы его специалисты проверили, сколько градусов в вашей квартире. Вполне возможно, что квартиру утеплят со стороны лестничной клетки. А если в квартире из-за холода в подъезде меньше 18 градусов, то работы сделают за счет бюджета.

5. Если у вас батареи в стене, то в них подают больше тепла?

Говорят, что тем, у кого батареи в стене, в отопительный сезон поднимают температуру подаваемой в батареи воды. Иначе, мол, в квартире не будет нормативных 18 градусов тепла. А когда на улице теплеет, то в таких батареях не могут понизить температуру, иначе они разорвутся, а стены могут пойти трещинами… Так ли это, мы попытались разобраться с начальником управления коммунального хозяйства Министерства ЖКХ Анатолием Шагуном.

– Нет, это не так. На батареи, которые находятся в стене, подается такая же температура, как и в дома, в которых батареи находятся снаружи, – говорит Анатолий Васильевич. – И когда на улице теплеет, то температуру в батареях, которые в стене, понижают так же, как и в других домах.

Хозяева квартир, где тепло «спрятано» в стене, часто жалуются на холод в квартире зимой. Я и сама живу в такой квартире, и в холода редко чувствую тепло от спрятанных в стене батарей. Но чтобы вывести их наружу, надо будет пройти немало инстанций.

– Выведение батарей наружу – это перепланировка, – говорит специалист. – Если вы хотите это сделать, то сначала обратитесь в ЖЭС и узнайте, возможно ли это в вашем доме. Потом надо будет писать заявление в исполком с просьбой о перепланировке. Иногда батареи выводят из стены во время капремонта. Но это технически очень сложно, поэтому должно быть сделано по всем правилам. И сделать это вам могут только в том случае, если температура в квартире ниже положенных 18 градусов.

В квартирах на первом этаже обычно немного холоднее, чем в других. Виной тому холодный пол, который снизу никак не подогревается. Но для таких квартир нормативом являются все те же 18 градусов. Если в квартире на первом этаже холодный пол, то утеплить его хозяевам придется своими силами. Подвалы, над которыми находятся квартиры, за счет бюджета не утепляют. Но хозяева могут сами пригласить независимую экспертизу. Специалисты проведут необходимые замеры и выяснят, почему в квартире холодно. Для этого необходимо обратиться в исполком. Но экспертизу сделают за счет жильцов .

БУДЬ В КУРСЕ!

В отопительный сезон из всех коммунальных услуг самым дорогим для нас становится отопление. Но если в квартире после включения батарей нет 18 градусов, то можно сделать перерасчет суммы, которую вы уже заплатили в этом месяце за отопление. Для этого надо обратиться в ЖЭС и попросить замерить температуру в вашей квартире. Комиссия составит акт замера температуры. Если она действительно окажется ниже 18 градусов, то вы сможете написать заявление инженеру ЖЭСа. Заявление потом передадут в расчетно-справочный центр, где и сделают перерасчет суммы, которую вы заплатили за тепло.

Что такое счетчик тепла

Автор. Dina Lyakh [topclimat_editor ]

В последнее время в нашей стране люди принялись активно устанавливать счетчики потребления коммунальных услуг. Причем, если раньше это было скорее прихотью, чем необходимостью, то теперь обязательное наличие счетчика зафиксировано законодательно. Давайте разберемся, как работают счетчики тепла, какие они бывают и как их устанавливают.

Устройство счетчика тепла

Счетчик тепла состоит из следующих основных элементов:

первичный преобразователь расхода (расходомер)
датчики температуры
тепловычислитель.

Расходомер — это основная составляющая часть любого счетчика. Как ясно из названия, это устройство отвечает за измерение расхода горячей воды, поступающей в систему отопления. Модели счетчиков, которые сейчас представлены на рынке, в основном используют два вида датчиков расхода: тахометрические и ультразвуковые.

Тахометрические расходомеры достаточно точно выполняют свою задачу, при этом они отличаются доступной ценой. Для сохранности устройства важно, чтобы он был защищен фильтром механической очистки.

Ультразвуковые расходомеры очень точны и надежны, так как в них отсутствуют движущиеся механические части. Однако они несколько дороже тахометрических, а для их корректной работы необходимо, чтобы до и после счетчика в системе были достаточно продолжительные прямые участки (для тахометрических счетчиков достаточно лишь расстояния в три условных диаметра счетчика).

Датчик температуры представляет собой погружной термопреобразователь и служит для регистрации параметров теплоносителя.

Тепловычислитель — это электронное микропроцессорное устройство, которое анализирует результаты, полученные датчиками расхода и температуры, и рассчитывает количество потребленного тепла, отображая его на дисплее. Именно по показателям тепловычислителя и производится оплата отопления: в определенную заранее контрольную дату текущее значение фиксируется. Таким образом определяется количество тепла, потребленного за месяц.

Все полученные значения хранятся в памяти тепловычислителя. Поэтому, при покупке счетчика, следует выбирать модели, оснащенные энергонезависимой памятью, которая способна сохранять данные даже при очень долгом отсутствии электропитания — до трех лет. Чаще всего счетчики тепла работают от встроенной батареи, которой хватает на несколько лет.

Экономия тепла

Считается, что приборы учета какого-либо ресурса позволяют этот самый ресурс экономить. Однако на самом деле, счетчики дают возможность платить лишь за реально потребленные объемы тепла, воды или света, а не за установленные нормативы (обычно рассчитываемый по метражу квартиры). То есть владельцы жилья после установки счетчика, возможно, будут платить меньше, но это связано лишь с тарифной политикой государства.

Для того чтобы экономить тепло необходимо сократить теплопотери за счет установки энергоэффективного оборудования, изоляции дверей и окон, применение термостатов, позволяющих индивидуально изменять температуру в помещении. Впрочем, если в квартире не установлен индивидуальный счетчик тепла, финансовых причин принимать такие меры у жильцов нет.

Теплосчетчик Valtec с тахометрическим расходомером.

Общедомовые и квартирные счетчики тепла

Приборы учета тепла могут быть о бщедомовыми или индивидуальными. Установкой общедомовых счетчиков занимается управляющая компания. Показания прибора снимаются и делятся на всех зарегистрированных жильцов многоквартирного дома, соотносятся с площадью квартиры и вносятся в квитанции. Чтобы платить только за то, что потребляете именно вы, стоит обратить внимание на квартирные счетчики. Правда, они могут быть установлены лишь в случае горизонтальной разводки системы отопления, когда в каждую квартиру имеется отдельный вход. В современных строящихся домах проектируется именно такая система отопления, поэтому жильцы въезжают в квартиры уже оборудованные счетчиками тепла.

Если же отопление организовано вертикально, с помощью стояков — как в старых домах, то придется ставить специальные устройства, называемые распределителями тепла. на каждый радиатор водяного отопления. Распределители тепла вычисляют, сколько из общедомового потребления тепла приходится на конкретный отопительный прибор за счет разности температуры радиатора и внутреннего воздуха. Распределители имеют ряд недостатков: высокая погрешность, непрозрачность расчета суммы к оплате для жильцов, а также возможность искусственно снижать показания счетчика. Эти устройства можно рассматривать как временную меру для перехода на поквартирный учет тепла.

Индивидуальный учет тепла

Важно учесть, что перевод потребителей на индивидуальный учет тепла осуществляется только при условии, что 50% всех жильцов дома хотят установить квартирный счетчик. К сожалению, если во всем многоквартирном доме лишь один человек хочет поставить личный теплосчетчик, он не имеет права этого сделать.

Инициатором перехода на новых схему может выступить общее собрание жильцов или управляющая компания. В первом случае владельцы квартир подают коллективное заявление в управляющую компанию о переводе дома на индивидуальный учет тепла, во втором, УК собирает подписи жильцов, согласных с предложением.

Затем управляющая компания заказывает проект реконструкции системы отопления, который должен обязательно пройти государственную экспертизу, а в ряде случаев, и согласование с теплоснабжающей организацией, и осуществляет ее переделку своими силами или с помощью специалистов по монтажу.

Требования и установка счетчиков тепла

Счетчик тепла должен иметь сертификат соответствия ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем отопления. Общие технические условия» и пройти первичную поверку. В случае если счетчик сертифицирован не как комплект, а как набор средств измерения, каждое из них должно пройти отдельную поверку.

Установку счетчика лучше доверить профессионалам — проверенным компаниям, которые имеют все соответствующие сертификаты и лицензии, дают гарантию, предоставляют услуги технического обслуживания и обладают большим опытом работы в этой области. При приёмке счётчика нужно проследить, чтобы узел подключения счётчика давал возможность отключить счётчик от системы, чтобы его можно было отнести на поверку.

Итак, счетчик тепла — это устройство, позволяющее измерять расход горячей воды, используемой для отопления помещения. Благодаря установке прибора учета тепла, жильцы получают возможность оплачивать лишь реальное потребление ресурса, а не усредненный норматив, установленный жилищно-коммунальными службами.

Публикация подготовлена при помощи специалистов компании «ВЕСТА Трейдинг »

Источник: TopClimat.ru

Обогрев: важность размещения датчика температуры

Датчик температуры является ключевым компонентом любой системы технологического нагрева, поскольку он обеспечивает обратную связь о температуре процесса, которую можно использовать для контроля или управления процессом. Независимо от того, является ли целью техническое обслуживание процесса или защита от замерзания, электрообогрев является распространенным приложением для технологического нагрева, где размещение датчика имеет решающее значение.

Как правило, для обогрева лучше всего размещать датчик в зоне с наиболее экстремальными условиями процесса. Это снизит риск прерывания процесса из-за неудовлетворительной температуры. Размещение датчика температуры в самом холодном ожидаемом месте системы поможет поддерживать процесс выше желаемой минимальной температуры, а размещение датчика температуры в самом жарком ожидаемом месте гарантирует, что процесс никогда не превысит максимально желаемую или допустимую температуру. Хотя каждое приложение отличается, всегда следует проявлять особую осторожность при определении места для оптимальной производительности процесса.

Защита от замерзания и техническое обслуживание системы обогрева

С точки зрения технического обслуживания, электрообогрев используется для поддержания потока продукта по трубе, что обеспечивает эффективную передачу. Отсутствие поддержания технологической температуры в трубе может привести к ухудшению качества продукции или преждевременному выходу из строя дорогостоящего оборудования, такого как клапаны, насосы и компрессоры. Защита от низких температур окружающей среды является еще одним назначением обогревателя, поскольку он поддерживает температуру жидкости в трубах, чтобы жидкость не замерзала и не блокировала или не разрывала трубу. Обогрев также используется для поддержания работоспособности приборов на трубе в холодную погоду, поскольку невыполнение этого требования может привести к остановке объекта, дорогостоящему ремонту или даже проблемам безопасности. Как для защиты от замерзания, так и для технического обслуживания нагревательных кабелей очень важно, чтобы датчик температуры был правильно расположен в системе.

Одним из недавних примеров, когда корпорация Valin® разработала решение для защиты от замерзания, была крупная угольная электростанция в Аризоне. Уголь на эту электростанцию доставлялся по железной дороге, который разгружался, затем дробился и отправлялся на склад. Перед дроблением угля прорезиненные конвейерные ленты транспортируют уголь вверх по угольному желобу в бункеры для хранения. Поскольку уголь пыльный, горнодобывающие и электростанции обычно минимизируют количество пыли, распыляя на уголь химический раствор на водной основе, в результате чего уголь смерзается в комки в холодную погоду и прилипает к холодным стенкам угля. парашют. Как только уголь достигает точки, когда его больше нельзя транспортировать, электростанция может потратить целый день на расчистку желоба.

Очистка угольных лотков не только является неэффективным использованием времени электростанции, но и метод очистки лотков опасен и не соответствует стандартам OSHA. Рабочие взбирались по четырехэтажным угольным желобам, чтобы добраться до них и очистить желоб, а также стучали по бокам, чтобы разрыхлить комки. Крайне важно, чтобы стенки желоба не промерзали, а уголь не слипался, что приводило к ненужным простоям, а также к опасным ситуациям для рабочих завода. Таким образом, компания Valin® создала решение для обогрева с использованием саморегулирующегося среднетемпературного обогревательного кабеля Chromalox SRM/E для защиты от замерзания, которое включало в себя обогревание угольных лотков, изоляцию вокруг угольных лотков, а также электронную систему управления, которая поможет расширить срок службы тепловых кабелей.

Термопары и термометры сопротивления

Двумя наиболее распространенными датчиками, используемыми в системах обогрева, являются термопары и термометры сопротивления (RTD). Оба они имеют приемлемую точность для приложений обогрева. Термопары более экономичны, имеют меньшие первоначальные затраты и более прочную конструкцию. Существуют различные варианты термопар, но тип J является наиболее распространенным для приложений обогрева из-за его температурного диапазона.

Термопары типа J состоят из двух разнородных металлов – железа и константана, спаянных вместе на одном конце, образующих измерительный спай на конце зонда. Термопару типа J можно определить по цвету выводов; положительный провод белый, а отрицательный красный. Точность датчика обеспечивается использованием удлинительного провода термопары типа J с датчиком термопары типа J. Если они не согласованы должным образом или размещены на большом расстоянии от блока управления, добавятся дополнительные расходы, что сделает размещение датчика температуры намного дороже, чем необходимо.

С другой стороны, RTD доступны в различных исполнениях; наиболее распространенным для приложений обогрева является 3-проводной платиновый датчик сопротивлением 100 Ом. RTD также имеют более высокую удельную стоимость, чем термопара, и не так прочны. Хотя одним из преимуществ термометров сопротивления в системах электрообогрева является то, что удлинительный провод может быть обычным медным проводником. Если зонд установлен на большом расстоянии от блока управления, удлинительный провод будет более доступным и, возможно, более экономичным в целом, чем термопара.

При использовании обогревателя для обслуживания технологического процесса датчик следует размещать непосредственно на трубе в системе и надежно прикреплять к трубе под углом 90 градусов, чтобы обогреватель был эффективным. Установка датчика слишком близко к источнику тепла может привести к тому, что датчик будет считывать слишком высокую температуру трубы и не будет точно поддерживать температуру жидкости. Также важно учитывать теплоотводы — клапаны, опоры, фланцы — или неизолированные поверхности. Это области, которые будут холоднее, чем остальная часть системы, и датчик, размещенный здесь, будет показывать более низкую температуру. Кроме того, на температуру, измеряемую датчиком, также могут влиять различные технологические среды или условия проектирования, такие как внутренняя или наружная установка, разная толщина изоляции и разные размеры труб. В некоторых случаях, когда есть существенная разница, конструкция системы должна включать несколько зон контроля с отдельными датчиками.

В системах защиты от замерзания датчик чаще всего размещают в окружающем воздухе, но его также можно установить на трубе. При установке на трубу датчик следует размещать так же, как и при техническом обслуживании технологического процесса – рядом с зоной нагревательного кабеля в той же среде. Датчик должен находиться в самой холодной ожидаемой части зоны, особенно в затененном месте и вдали от любого источника тепла, чтобы избежать каких-либо более высоких показаний искусственной температуры. Например, датчик, помещенный на солнечный свет, может считывать повышенные температуры, что потенциально может привести к отключению обогревателя и замерзанию трубы в затененных местах объекта. Датчик, размещенный в защищенной зоне рядом с внутренней стеной или выпускным отверстием, может обнаруживать повышенные температуры и также отключать обогрев.

Другим фактором является физическое повреждение зонда датчика. Датчик, установленный в окружающем воздухе, может выступать в местах с интенсивным движением, где проезжают люди или транспортные средства, и может повредить датчик, поэтому важно защитить датчик от любого потенциального повреждения.

Заключение

В заключение, размещение датчика температуры имеет решающее значение для хорошего результата управления технологическим процессом. Важно определить критические температуры процесса и использовать соответствующие датчики для контроля этих температур. Эмпирическое правило в системах обогрева, таких как обогрев, заключается в размещении датчика в самом экстремальном месте; самое низкое ожидаемое место для контроля минимальной температуры и самое высокое ожидаемое место для контроля максимальной температуры. Датчик температуры может обрабатывать только информацию, поступающую к нему, и размещение решает все.

Джон Ирвин (Jon Irvine) — менеджер по развитию бизнеса в области решений для технологического нагрева в Valin® Corporation, ведущем поставщике технических решений для технологий, энергетики, наук о жизни, природных ресурсов и транспорта. Valin® предлагает персонализированное управление заказами, поддержку на местах, всестороннее обучение и прикладные экспертные инженерные услуги с использованием продуктов автоматизации, управления жидкостями, прецизионных измерений, технологического нагрева, фильтрации и гидравлических систем.

Программа тепловых датчиков — HPD

Программа тепловых датчиков

Местный закон № 18 от 2020 г. (Административный кодекс, §27-2033.1) уполномочивает Департамент охраны и развития жилищного фонда (HPD) отобрать 50 многоквартирных домов класса А с нарушением теплоты и высокой температурой. связанные с жалобами каждые два года для участия в программе, требующей установки устройств для передачи данных о температуре с подключением к Интернету («тепловые датчики»). Владельцы выбранных зданий должны будут установить по одному датчику температуры в одной жилой комнате каждой жилой единицы в здании до 19 октября.0075 ст года, в котором выбрано имущество, если арендаторы не отказываются от участия. Несоблюдение владельцем может привести к выдаче опасных нарушений.

HPD будет проводить проверки в течение отопительного сезона (с 1 октября ^st по 31 мая ^st ) не реже одного раза в две недели в зданиях, отобранных для участия, без поступления рекламаций, на соответствие требованиям к теплу. Эти проверки могут быть прекращены, если HPD обнаружит последовательное соблюдение требований к 31 января 9.0075 ст отопительного сезона.

Тепловые датчики могут измерять температуру воздуха в помещении и записывать эту температуру вместе с датой и временем считывания. С установкой тепловых датчиков такая информация будет доступна собственникам и арендаторам помещений, в которых установлены датчики.

Отбор и уведомление

Многоквартирные дома класса А будут отобраны на основании количества нарушений правил жары Административным кодексом §27-2028 и Административным кодексом §27-2029(a) размещались ли они в течение предыдущих двух лет, и получал ли департамент жалобы, связанные с отоплением, от более чем одной жилой единицы.

Каждые два года HPD выбирает 50 многоквартирных домов класса А и уведомляет соответствующих владельцев и управляющих агентов об их обязанностях и о том, как они могут быть исключены из программы датчиков тепла.

Владельцы обязаны уведомить всех жильцов, предоставив форму отказа и разместив табличку в течение 15 дней с момента получения уведомления от HPD на главной входной двери здания или в другом видном месте в месте общего пользования с указанием Английский и испанский:

Здание выбрано для установки тепловых датчиков.
Требования закона, включая установку тепловых датчиков.
Инструкции о том, как получить доступ к информации, собранной тепловыми датчиками.
Право арендатора на отказ от установки датчика температуры в своей квартире.

Требования

Собственники должны:

Обеспечить и установить один датчик тепла в одной жилой комнате каждой жилой единицы в выбранном классе многоквартирного дома до 1 октября года, в котором HPD предоставляет уведомление об отборе для участия в программе .
Заменить любой такой датчик, который был украден, удален, обнаружен пропавшим без вести или выведен из строя во время предыдущего заселения жилой единицы и не был заменен до начала текущего заселения такой жилой единицы.
Заменить такой датчик в течение 30 дней после получения от нанимателя жилого помещения, в котором находится такой датчик, письменного уведомления о том, что он вышел из строя по причине дефекта изготовления или установки датчика и не по вине нанимателя .
Вести такие записи, касающиеся установки и обслуживания датчиков тепла и сбора данных о тепле от таких датчиков, и предоставлять такие записи HPD по запросу.
Вести учет разумных усилий по получению доступа к жилому помещению арендатора для установки теплового датчика, если владелец не смог получить такой доступ, и такой арендатор не отказался в письменной форме от установки датчика.
Ведите письменный учет каждой жилой единицы, для которой арендатор отказался от установки теплового датчика. Записи должны храниться не менее одного года после того, как такой владелец больше не подпадает под действие положений закона.
Эти требования действуют в течение четырех лет — периода времени для участия в программе, если владелец не будет исключен из программы раньше.

Собственники не могут взимать плату с арендатора жилого помещения за приобретение или установку датчика температуры, а также за замену такого датчика, если замена вызвана износом или неисправностью.

Наниматели каждой жилой единицы в многоквартирном доме класса А, в котором собственником установлен тепловой датчик, должны:

Содержите датчик температуры в исправном состоянии.
Заменить любой тепловой датчик, который был украден, удален, обнаружен пропавшим без вести или выведен из строя во время проживания такого арендатора в такой жилой единице, за исключением того, что владелец может произвести такую замену и взимать с арендатора не более 50 долларов США за стоимость каждой такой замены.

Жильцы многоквартирного дома класса А, выбранного для установки тепловых датчиков, имеют право отказаться от установки теплового датчика в своей квартире. Арендаторы должны предоставить владельцу письменное подтверждение своего решения отказаться от такой установки.

Нарушения и штрафы

Гражданские санкции могут быть запрошены за:

Неустановка тепловых датчиков, несоблюдение требований уведомления относительно тепловых датчиков, ненадлежащее обслуживание тепловых датчиков, неведение записей о тепловые датчики, непредоставление записей о показаниях температуры тепловых датчиков по требованию HPD.
- Нарушения КЛАССА B (опасные): 25–100 долларов за каждое, плюс 10 долларов за каждое нарушение в день.
Тепловые нарушения:
- 250–500 долларов США в день за каждое нарушение с даты вывешивания уведомления в здании до даты устранения нарушения включительно.
- 500-1000 долларов США в день за каждое последующее нарушение в том же здании, которое происходит в течение двух последовательных незаконных устройств в системе центрального отопления: 25 долларов США в день (с даты, когда нарушение было размещено в здании, до тех пор, пока незаконное устройство не будет удалено) или 1000 долларов, в зависимости от того, что больше.

Плата за инспекцию

HPD может взимать плату за инспекцию в размере 200 долларов США, если третья или последующая инспекция в течение отопительного сезона приводит к третьему или последующему нарушению правил обогрева и если третья или последующая инспекция в течение календарного года приводит к третьему или последующему водное нарушение.

Выписка

Собственники многоквартирных домов класса А, которые обязаны установить датчики тепла, могут обратиться в департамент с заявлением об исключении из программы менее чем за четыре года, если департамент не выявил нарушений в течение непосредственно предшествующего периода или если владелец продемонстрировал департаменту, что они предприняли постоянные действия по обеспечению тепла на следующий отопительный сезон.

Список идентифицированных зданий

Июль 2022 г.
июль 2020 г.

Полезные ссылки

Заявление владельца об установке
Программа датчиков тепла: уведомление для арендаторов | El Programa de Sensores de Calor: Aviso a los Inquilinos
Программа датчиков тепла: сертификация арендатора для отказа | El Programa de Sensores de Calor: Certificación del Inquilino para Optar por no Participar
Запрос владельца на выписку
Требования к ведению документации и образцы

Снижение затрат на топливо и отслеживание потенциальных проблем — технология тепловых датчиков

Середина зимы. На улице минусовая температура. Ваше здание излучает тепло, и у вас есть

ваши окна открыты. В чем дело? Почему система отопления вашего дома не может просто согреть всех, вместо того, чтобы превратить вашу квартиру в печь?

Дело в том, что большинство котлов управляются по наружной температуре. Простой таймер сброса, установленный снаружи вашего здания, считывает температуру воздуха и, основываясь на этих показаниях, дает указание котлу включиться в течение заданного периода времени. Начинает подниматься жара, и внутри здания становится все теплее и теплее; но, конечно, температура снаружи остается примерно такой же. А поскольку, как правило, чем ниже температура снаружи, тем дольше работает котел, внутри становится все теплее и теплее, расходуя топливо и заставляя жильцов чувствовать себя некомфортно жарко. И тут начинают открываться окна.

Очевидное решение – каким-то образом контролировать циклы котла в зависимости от температуры внутри здания. Вот что такое внутренние компьютеризированные датчики тепла. На стенах по всему зданию, обычно в жилых домах, монтируется ряд малозаметных датчиков тепла размером с выключатели света. Эти датчики передают информацию о температуре на главный компьютер, чаще всего подключенный проводами к системе котла/горелки (хотя существуют и беспроводные системы). Главный компьютер обрабатывает информацию и, основываясь на его показаниях, циклически включается и выключается до тех пор, пока средняя температура датчиков не достигнет заданного уровня комфорта. Когда это происходит, компьютер дает команду котлу отключиться. Цикл постоянно повторяется, поддерживая комфортную температуру во всем здании.

Регуляторы температуры и многое другое
Мы действительно обеспечиваем термостатирование здания, объясняет Херб Виертл, президент Optimum Applied Systems, Inc. (OAS), Доббс Ферри, Нью-Йорк, установщик/сервисник Heat Computer, система управления отоплением. Виертль говорит, что в зданиях от 40 до 100 квартир достаточно десяти датчиков, чтобы установить схему отопления здания для компьютера, управляющего котлом.
Более того, поскольку информация, которую получает компьютер, хранится в журнале, к которому можно получить доступ и распечатать, любой, кто отвечает за обеспечение правильной работы системы отопления (например, суперинтендант или управляющий агент), может прочитать ее. из того, что происходит с системой. Таким образом, если есть существенная аберрация в показаниях температуры, предоставляемых любым из датчиков, эти данные немедленно доступны, предоставляя ценную информацию о дисбалансе распределения тепла, утечках пара и других проблемах, которые могут привести к жалобам жителей и аномально высоким расходам на отопление. Наш контроль не пытается сбалансировать здание, что является проблемой трубопроводов, говорит Виертл. Что делает компьютер, так это отслеживает, что происходит, и дает вам дорожную карту проблем.
Аналогичным образом работает система Monitor 2000 от U.S. Energy Controls во Флашинге, штат Нью-Йорк. До появления компьютеров было трудно контролировать температуру в десяти разных местах, говорит президент компании Джерри Пиндус, который утверждает, что разработал концепцию компьютеризированной системы мониторинга тепла в 1978 году. Система Пиндуса использует до 30 датчиков температуры в помещении. ффб rs на основе логики, что чем больше информации вы можете получить, тем лучше.
И OAS, и U.S. Energy Controls предлагают больше, чем просто контроль температуры. Системы также контролируют и сообщают о внутренней и наружной температуре, температуре котла, горячей воды для бытовых нужд и обратной линии, а также об исчезновении пламени горелки. В случае неисправности горелки, слишком низкой температуры горячей воды для бытового потребления или ручного обхода системы система автоматически набирает предварительно установленный телефонный номер и выдает устное или печатное сообщение о возникшей ситуации.
Они также генерируют письменные и устные отчеты о текущих температурах и состоянии всех контролируемых точек, обеспечивают запись всех контролируемых температур через заданные интервалы времени, обеспечивают запись каждого цикла включения/выключения горелки, сбоя питания и перегрузки. ездить и вести ежедневные записи общего дневного времени работы горелки, расхода масла и воды и соответствующих высоких/низких наружных температур.
Согласно Viertl и Pindus, системы работают с любым типом котла/горелки, работающей на жидком или газовом топливе. Цены начинаются примерно с 4500 долларов за простую ванильную систему и растут в зависимости от количества опций и датчиков, которые здание решит установить. Заявления об экономии топлива варьируются от 15 до более чем 30 процентов, якобы окупая затраты на установку в течение первых двух лет или около того.
Pro-Active Technology
Проблема с термостатами или регуляторами термостатического типа заключается в том, что они реакционны, добавляет Винс Клерико, национальный менеджер по продажам корпорации Heat-Timer, расположенной в Фэрфилде, штат Нью-Джерси. «Скажем, есть потребность в тепле в здании с паровым отоплением», — объясняет он. В зависимости от размера здания для производства пара может потребоваться 15 минут, а затем еще от 15 до 30 минут для его распределения по зданию. В это время температура в здании продолжает падать, хотя со временем здание прогревается. Как только термостат удовлетворен, он выключает котел.
Проблема, добавляет Клерико, заключается в том, что вы не можете остановить выделение тепла после его образования. Трубопроводы и радиаторы системы все еще горячие, даже когда котел выключен, поэтому в конечном итоге вы превысите потребление. Это делает практически невозможным поддержание постоянного заданного значения. И тратит топливо. Жильцы перегреваются и открывают окна. Теперь вы платите хорошие деньги, чтобы обогреть весь Нью-Йорк! Вот почему мы разработали систему управления, которая предвидит потребность в тепле до того, как она возникнет, и отключает систему до того, как будет достигнуто заданное значение.
Heat-Timer теперь предлагает новую опцию для многих своих моделей. Дистанционный перехват (RI) продвигает компьютерное управление котлом на шаг вперед, позволяя пользователю общаться через компьютер и модем со своей системой котла из любого удаленного места. По словам Клерико, эта опция позволяет пользователю контролировать несколько условий, включая температуру воды, необходимость очистки котла, уровень масла в баке, расход воды по счетчику и многое другое.
Реализованная экономия
Я внедряю эту компьютеризированную систему в свою собственность, — говорит Джеффри Голд, исполнительный вице-президент бруклинской компании Marvin Gold Management Co., Inc. вы соблюдаете закон в отношении того, когда и сколько тепла вы обеспечиваете, он позволяет узнать, эффективно ли вы сжигаете топливо, и может помочь продлить срок службы отопительного оборудования, запуская его только тогда, когда его нужно уволить. Более того, продолжает Голд, установка системы соответствует требованиям J-51. И долларовая экономия абсолютно актуальна.
Совет директоров Berk Owners Corporation, кооператива из трех зданий и 288 квартир в Джексон-Хайтс, которым управляет Marvin Gold Management, является тому примером. Прошлой зимой кооператив устроил трехмесячную пробную эксплуатацию системы энергоконтроля США в одном из своих зданий. «Мы сэкономили 1000 галлонов масла за шесть недель в испытательном здании», — говорит Клаудия Харшфилд, секретарь правления. Кроме того, компьютер делал еще кое-что, очень важное для нас. Наши паровые трубы зацементированы, а энергетика США с5е Система сообщила нам, что у нас утечка. Иначе мы никогда бы не узнали об этом. В настоящее время система установлена в двух других зданиях, и, по словам Харшфилда, предприятие рассчитывает сэкономить от 20 до 25 процентов расходов на нефть.
Управляющая компания Mark Greenberg Real Estate (MGRE), базирующаяся в Порт-Вашингтоне, Нью-Йорк, в настоящее время занимается организацией установки в 88-квартирном кооперативе West Lawrence, New York аналогичной системы производства Brooklyn- на базе Microtherm, Inc. Я некоторое время занимался этим исследованием, — говорит директор по управлению MGRE Стив Гринбаум. Система показывает вам экономию на распечатке. Это простая система и не заоблачная цена. Если это поможет моей собственности сэкономить десять процентов на счетах за топливо, это окупится за первые пару месяцев.
Наша цель, — добавляет Виертл из OAS, — помочь зданиям сэкономить деньги. А в самый холодный день года заставить людей закрыть окна и чувствовать себя комфортно в своих домах.

Г-жа Дершовиц является редактором The Cooperator.
Датчик тепла Производители Поставщики | Справочник IQS
Преобразователи — это устройства, которые преобразуют различные физические величины в электрические сигналы или наоборот. Или, другими словами, преобразователи — это устройства, преобразующие один вид энергии в другой. Различные величины, которые они могут преобразовать, включают такие вещи, как яркость, давление, положение, энергия, крутящий момент, сила, положение, движение и тепло. Из многих типов производимых преобразователей в этой статье будут подробно рассмотрены преобразователи тепла, более известные как тепловые датчики. Тепловые датчики — это преобразователи, которые генерируют и используют электрические сигналы для передачи скорости изменения тепла, которые операторы используют для расчета теплового потока. Тепловой поток – это скорость в единицу времени, с которой тепловая энергия может достичь поверхности и пройти через нее. Тепловые датчики используются для оценки загрязнения поверхности котла, изучения влияния пламени и огня на поверхность и других приложений наблюдения, которые работают для повышения эффективности процесса и/или безопасности человека. Примеры широко используемых тепловых датчиков включают термометры сопротивления, термопары, термисторы и кремниевые датчики температуры с запрещенной зоной.
Быстрые ссылки на информацию о тепловых датчиках
Типы тепловых датчиков
Применение тепловых датчиков
Контактные датчики и бесконтактные датчики
Типы тепловых датчиков
Из всех тепловых датчиков или датчиков температуры наиболее распространены четыре типа тепловых датчиков: полупроводниковые датчики, датчики температуры сопротивления (RTD), термопары и термисторы с отрицательным температурным коэффициентом (NTC). Полупроводниковые датчики, используемые с интегральными схемами (ИС), функционируют во всех смыслах и целях как два идентичных диода с термочувствительными характеристиками зависимости напряжения от тока. Эти характеристики позволяют им полуточно отслеживать изменения температуры. RTD, или термометры сопротивления, состоят либо из пленки, либо из проволоки, намотанной на стеклянный или керамический сердечник. Они очень точны и измеряют тепло, сравнивая сопротивление элемента RTD с температурой. Термопары состоят из двух проводов, каждый из которых состоит из разных металлов, соединенных в двух точках. Пропорциональные изменения температуры отражаются в различных напряжениях двух точек подключения. Они невероятно точны, но довольно дороги. Наконец, термисторы NTC представляют собой термочувствительные резисторы, демонстрирующие предсказуемые изменения сопротивления, связанные с изменениями температуры в больших масштабах. Они демонстрируют высокий уровень точности.
Применение тепловых датчиков
Чаще всего тепловые датчики используются в медицинских исследованиях, сельском хозяйстве, метеорологии и строительстве зданий. В медицинских исследованиях тепловые датчики используются для определения и измерения теплообмена внутри человеческого тела. Проще говоря, они измеряют температуру человеческого тела. Помимо помощи отдельным пациентам в каждом конкретном случае, тепловые датчики могут измерять общий средний теплообмен человеческого тела. Подобная информация полезна не только в области медицины; его можно использовать в текстильной промышленности для создания должным образом утепленной одежды и спальных мешков, а также гидрокостюмов. В сельском хозяйстве тепловые датчики закапывают в почву полей для измерения теплового потока с течением времени. Когда информация, записанная датчиками, собрана, операторы датчиков могут с достаточной степенью уверенности установить количество энергии, которое может быть сохранено в этой почве за соответствующий период времени. Далее, в метеорологии они помогают точно измерять тепло и прогнозировать будущие изменения температуры. При использовании в строительстве тепловые датчики размещаются внутри, чтобы помочь строителям определить, достаточно ли хорошо изолированы стены, которые они построили. Кроме того, тепловые датчики могут использоваться для обнаружения и оповещения людей о возможных пожарах. Тепловые извещатели, не путать с дымовыми извещателями, подают сигнал тревоги в случае одной из двух ситуаций. Во-первых, некоторые из них запрограммированы на подачу звукового сигнала при внезапном повышении температуры, предупреждая о быстро нарастающем взрыве или пожаре. Во-вторых, другие предназначены для подачи сигнала тревоги, когда температура окружающей среды достигает определенного порога. Последний работает, когда металлический компонент на датчике, предназначенный для плавления при определенной температуре, плавится и вызывает срабатывание сигнализации. Эти типы тепловых датчиков называются тепловыми извещателями со скоростью нарастания и тепловыми извещателями с фиксированной температурой соответственно.
Контактные датчики и бесконтактные датчики
Тепловые датчики могут работать дома, как обычные термостаты, или в лаборатории, как более сложные и точные устройства, используемые для научных исследований. Обычно они работают либо как контактные датчики, либо как бесконтактные датчики. Контактные датчики измеряют собственную внутреннюю температуру после того, как они согласовали тепло вокруг себя или достигли теплового равновесия. С другой стороны, бесконтактные датчики измеряют тепловое излучение области вокруг них, как это делают сельскохозяйственные датчики. Кроме того, в то время как некоторые системы тепловых датчиков должны проверяться на месте, многие из них, например термостаты с дистанционными датчиками, могут управляться издалека. Системы тепловых датчиков также иногда можно улучшить с помощью компьютерного программирования. К сожалению, тепловые датчики почти всегда работают с погрешностью, которая увеличивается или уменьшается в зависимости от чувствительности конкретного устройства. Однако их преимущества значительно перевешивают недостатки. Именно они определяют разницу между правильно функционирующей системой и жизнью или смертью. Чтобы узнать больше, обратитесь к уважаемому инженеру по датчикам.
Звуковой датчик расстояния с нагревателем и датчиком температуры
Примечание: Ниже представлена важная информация о совместимости. Это не полный список всех совместимых или несовместимых продуктов.
Регистраторы данных
Продукт Совместимость Примечание
21X (пенсионеры) СДИ-12
CR10 (пенсионеры) СДИ-12
CR1000 (пенсионеры) SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR1000X SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR10X (пенсионеры) СДИ-12
CR200X (пенсионер) СДИ-12
CR206X (пенсионеры) СДИ-12
CR211X (пенсионеры) СДИ-12
CR216X (пенсионеры) СДИ-12
CR23X (пенсионеры) СДИ-12
CR295X (пенсионеры) СДИ-12
CR300 SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR3000 (пенсионеры) SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR310 SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR350 SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR500 (пенсионер) СДИ-12
CR5000 (пенсионеры) SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR510 (на пенсии) СДИ-12
CR6 SDI-12, RS-232 и RS-485
CR800 SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR850 SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
CR9000 (пенсионеры)
CR9000X (пенсионеры) SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
Распределенный сбор данных
Продукт Совместимость Примечание
ГРАНИТ 6 SDI-12 и RS-232. Для RS-485 требуется интерфейс MD485 или аналогичный интерфейс RS-485-RS-232.
Дополнительная информация о совместимости
Информация о регистраторе данных
Для каждого датчика требуется один несимметричный канал; канал возбуждения может совместно использоваться несколькими зондами.
Картриджные нагреватели с термодатчиком | МИСУМИ
МИСУМИ Главная>
Компоненты автоматизации>
Блоки контроля температуры>
Обогреватели>
Картриджные нагреватели>
Картриджные нагреватели с термодатчиком
Щелкните это изображение, чтобы увеличить его.
Наведите указатель мыши на изображение, чтобы увеличить его
MISUMI
MISUMI
• Применение: для нагрева металла и форм
• Схема использования: Отдельный элемент
• Категория Отдельный корпус: Картриджные нагреватели
• Материал зоны нагрева: Нержавеющая сталь 321
• Тип картриджа: стандартный
Rapid Design
・Материалы
[ M ] Материал:
Нагреватель: Нержавеющая сталь 321
Клемма: Медь
Токопроводящий провод: Никель (Ni)
Токопроводящий провод Пленка: Стеклянная оплетка Пленка: Стеклянная оплетка Термопара
Термостойкая Температура: 180°C
Диапазон измерения температуры: 0~600°C
Технические характеристики
0
Артикул – L – V – W
MCHSSC10 – 170 – V200 – W450
■Configurable L and W with Sensor
MCHSSS
(With Thermal Sensor at the Edge)

MCHSSC
(With Thermal Sensor at the Center) 8 50~300 100 50~ 600 250 2≤Вт/см ² ≤15
[ ! ]Вт/см ² =
Вт/{Dπ(L-15)/100}
(Рассчитывать с удельной электрической мощностью тепловыделяющей части, а не с общей длиной. )
110 50 ~ 600
200 70~1000
220 90~1000
10 100 50~ 600
110 50~ 600
200 110~1200
220 130~1200
12 100 50~ 800
110 50~ 800
200 140 ~ 1500
220 160 ~ 1500
Номер детали.
Предварительно:
Загрузка
ПЛИКОН0817 Номер детали [50-300/1]-В[100,110,200,220]-В[50-1200/10] МЧССК12-[50-300/1]-В[100,110 ,200,220]-В[50-1500/10] МЧСС8-[50-300/1]-В[100,110,200,220]-В[50-1000/ 10] МЧСС10-[50-300/1]-В[100,110,200,220]-Ш[50-1200/10] МЧСС12-[50-300/1 ]-В[100,110,200,220]-В[50-1500/10]
5555590
5555590
5555590
Part Number Volume Discount Days to Ship RoHS Diameter
(Ø) Diameter
(Ø) Thermal Sensor Position #2 Dimension V Размер Ш
10 Days
10 ～8 8 With Thermal Sensor at the Center 50 ～ 300 100 ～ 220 50 ～ 1000
10 дней
10 10 10 With Thermal Sensor at the Center 50 ～ 300 100 ～ 220 50 ～ 1200
10 Days
– 11～13. 9 12 With Thermal Sensor at the Center 50 ～ 300 100 ～ 220 50 ～ 1500
10 Days
10 ～8 8 With Thermal Sensor at the Edge 50 ～ 300 100 ～ 220 50 ～ 1000
10 дней
10 10 10 С термодатчиком на краю 50 ～ 300 100 ～ 220 50 ～ 1200
10 дней
10 11 ～ 13,9 12 с термическим датчиком на краю 50 ～ 300 100 ～ 220 55590 100 ～ 220 555590 100 ～ 220 100 ～ 220 100 ～ 220 100.
Поделиться
Навигация по записям
Назад Безопасное отопление гаража: Безопасное отопление для гаражей | АвтобурУм
Вперед Как правильно наносить штукатурку короед: Как наносить декоративную штукатурку короед (7 фото)
Вам может понравится
Подключение калорифера к системе отопления: Страница не найдена – Инженерные системы
02.03.1999
Установка насоса на отопление: Как правильно установить циркуляционный насос – Куда ставить насос в системе отопления на подачу или обратку
16.06.2023
Масляная краска для радиаторов отопления: Краска для радиаторов, батарей, отопления
29.03.2023
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск для:
Рубрики
Вентиляц
Вентиляции
Вентиляция
Домашние печи
Домашний ремонт
Материал
Материалы
Отопительная система
Отоплен
Отопление
Панель
Печ
Печи
План
Планировка
Планировки
Пол
Полы
Потол
Потолки
Потолок
Работы по утеплению
Радиатор
Радиаторы
Разное
Ремонт
Своими руками
Советы
Стен
Стена
Стены
Утеплен
Утепление
«АРК Инжиниринг» приглашает к сотрудничеству
Приглашаем архитектурные бюро, строительные бригады, подрядные организации со своими объемами работ. Мы поможем оптимизировать и сократить издержки, найти оптимальные решения вопросов и пройти все согласования в надзорных организациях. Наши специалисты готовы провести независимую экспертизу и оценку объектов строительства на предмет соответствия выполнению проектного задания и технологических процессов.
Наш адрес
Московская область
Город Подольск
Большая Серпуховская д. 65 стр. 4
Контакты для связи с нами
Телефон: 8 800 505 84 50
+7 (495) 505 62 53
Skype: скоро будет
Web: www.ark-eng.ru
Copyright © 2019 Ark Engineering
Карта сайта
