Диагональное подключение радиаторов отопления: Особенности диагонального подключения радиаторов отопления

Содержание

Диагональное подключение радиатора – можно ли потом снять?

Если речь о квартире в многоквартирном доме, то крайне редко выполняют диагональное подключение радиаторов отопления, в этом просто нет смысла.

Единственный смысл такого подключения есть там где секций радиаторов более 12, и это не Ваш случай, насколько я поныл.

Потому что циркуляция теплоносителя осуществляется под довольно большим давлением (то есть это не естественная циркуляция, как в случае с системами отопления в частных домах).

Да и технически такое подключение довольно сложное, если сравнивать с “классическим” боковым подключением радиаторов отопления.

Нужны специалисты высокой квалификации и нужны предварительные расчёты.

Если речь о частном доме, то есть у такого подключения свои преимущества.

Что касается возможности демонтажа радиатора, то такая возможность есть и при диагональном подключении.

Вот возможные схемы

(нижнее подключение, боковое, диагональное), подключения радиаторов, как видите и при диагональном подключении устанавливаются отсекающие краны на каждый патрубок.

Благодаря этим вентилям Вы сможете “отсечь” радиатор от общей отопительной системы, то есть снять его при необходимости.

И более того, отопительная система будет продолжать работать в штатном режиме.

не сможем снять радиатор для штукатурки стены за ним и поклейки обоев.

Вам конечно по месту проще ориентироваться, но обычно в начале выравнивают поверхности и потом на эту выровненную штукатуркой поверхность устанавливаются радиаторы отопления, а не наоборот.

Еще сантехник говорит, что если сделать диагональное, мы не сможем снять радиатор

По моему он не прав, даже если он не хочет устанавливать отсекающее вентиля (см. фот выше) то можно слить теплоноситель, открутить “американки” и демонтировать радиатор.

Но всё же ситуацию лучше видеть по месту.

Все эти работы выполняются не в отопительный сезон.

Характеристика диагонального подключения радиатора системы отопления

Системы отопления не то, чтобы сложны, но правильное их подключение гарантирует качество обогрева помещения, поэтому в них не должно быть никаких ошибок: ни в выборе, ни в организации.

Диагональное подключение радиаторов является самым простым и привычным, но большинство думает, что оно не очень эффективно, поэтому люди отказываются от него, хотя для начала все же стоит узнать все детали.
Суть заключается в том, что подается горячая вода через верхнюю трубу, а отток ее производится через нижнюю, за счет чего теплоноситель равномерно распределяется по радиатору и эффективно отапливает помещение.


Очень важно, чтобы монтаж выполнялся правильно и с учетом некоторых нюансов.

Так, монтаж должен производиться строго по горизонтали, чтобы воздух не скапливался, а предварительно обязательно должна быть нанесена разметка.

Если сам человек мало смыслит в подключении системы отопления, то важно, чтобы в этом вопросе ему помогал специалист, ибо такая система отопления – одна из самых эффективных, и чем лучше она будет работать, тем меньше отопление будет требовать затрат.

Практические положительные особенности диагонального подключения радиатора.

  • Так как метод подключения показывает большую эффективность, то он особенно подходит для частных жилищ, хотя в целом является универсальным.
  • Для подключения может использоваться радиатор с разным числом секций, да и сам радиатор может быть не один (в одном помещении можно установить до 24 штук).
  • Внутри радиатора теплоноситель двигается, потому контур замыкается.
  • Оптимально будут работать длинные радиаторы.
  • Если один радиатор выйдет из строя, остальная система продолжит функционировать.
  • Есть возможность удобного ремонта.

Практические отрицательные особенности диагонального подключения радиатора.

  • Внешний вид подключения не слишком эстетичный.
  • После того как система собрана, нельзя подключить дополнительные секции.
  • Сборка системы и все ее элементы обходятся довольно дорого.
  • Далеко не во всех квартирах радиаторы можно подключить таким образом, а вот для частных домов этот способ наиболее удобен и практичен.
  • Если система отопления однотрубная, то такое подключение не является оптимальным, особенно во время поломок.
  • Систему довольно трудно монтировать, поэтому рекомендуется доверять работу профессионалам, а это дополнительные траты.
  • При установке помимо всего прочего обязательно должны быть установлены отсекающие вентили, так как именно это позволит отключать один радиатор от остальной системы без потерь, что особенно важно при поломках и во время ремонта.

Для того чтобы отопление было эффективным, рекомендуется устанавливать радиаторы с количеством секций более двенадцати, что позволит уменьшить их число в помещении в случае необходимости, но при этом даст возможность поддерживать оптимальный уровень тепла.

За самим радиатором рекомендуется крепить фольгу. Это позволит направлять тепло в помещение, а не терять его через стену.
В остальном все будет зависеть от правильности монтажа системы и оптимальности расположения радиаторов.



Схема подключения радиаторов отопления – варианты, преимущества и недостатки

Эффективность работы отопительной системы во многом зависит от такого критерия, как схема подключения радиаторов отопления. Не все обыватели понимают, в чем важность такого подхода, ведь основная масса проживает в многоквартирных домах, где радиаторы уже установлены в определенном порядке. Менять что-то никто не будет, да и никто не позволит. Ведь система отопления разрабатывается еще на стадии проектирования дома, поэтому эффективность теплоотдачи закладывается в расчеты и проект.

В частном домостроении каких-то сильных отличий не бывает. Отопительная система проектируется по тем же правилам и нормам, но именно в частном доме приходится учитывать и способы подключения радиаторов отопления, и схему разводки трубопроводов. Именно от этих двух показателей зависит, насколько будет тепло в доме, и как будет расходовано топливо. Чтобы во всем этом разобраться, необходимо рассмотреть в первую очередь схему разводки труб, а затем и схему подключения батарей.

Схема разводки труб

Схем всего две:

  1. Однотрубная.
  2. Двухтрубная.

Однотрубная схема

По сути, это кольцо из труб, где в центре расположен нагревательный котел. Труба от котла проходит по всем комнатам, в нее врезаются радиаторы отопления, она же возвращается к котлу с уже остывшим теплоносителем. Схема проста, она не требует большого количества материалов. Но вот эффективность у такой модели отопления не очень высокая. Расположенные в последовательном порядке батареи принимают теплоноситель, который движется по кругу.

Получается так, что последующие приборы получают тепла меньше, чем предыдущие. В этом и вся проблема последовательного подключения радиаторов отопления. Особенно это касается тех батарей, которые в цепи расположены последними. В таких комнатах чаще всего температура невысокая и далека от нормальной. Что можно сделать, чтобы решить данную проблему? Есть два варианта:

  1. Увеличить количество секций в последних батареях, тем самым увеличить площадь теплоотдачи.
  2. Установить циркуляционный насос, с помощью которого можно равномерно распределить теплоноситель по всем отопительным приборам.

Внимание для тех, кто собирается воспользоваться вторым вариантом. Насос необходимо устанавливать на патрубке обратного контура ближе к нагревательному котлу, где теплоноситель имеет сниженную температуру. Это делается для того чтобы насос работал дольше. В его конструкции есть резиновые прокладки (манжеты), которые под действием высокой температуры быстро выходят из строя.

И хотя однотрубное подключение радиаторов отопления является экономически оправданным, все равно это не самый эффективный способ обогрева.

Двухтрубная схема

В чем отличие этой системы от однотрубной?

  • Используются два отдельных контура: подающий и обратный.
  • Равномерное распределение теплоносителя по радиаторам отопления.
  • Есть возможность проводить ремонт каждой отдельной ветки, отключая ее от всей системы отопления. Для этого используются отсекающие краны (вентиля).
  • Более экономичный подход к расходу топлива.
  • Появляется возможность регулирования температурного режима в каждой отдельной комнате.

Двухтрубная система – это подающий контур, который поднимается от нагревательного котла вверх, проходит по всем комнатам по чердачному помещению или под потолком. От подачи к каждому отопительному прибору спускается стояк. Снизу по той же схеме проходит обратка, к которой все радиаторы также подсоединяются. Движение теплоносителя в подающем контуре и в обратке происходит в противоположные стороны. В первом случае от котла, во втором к котлу.

Нижнее подключение

Схема подключения радиаторов

Итак, переходим к основной теме нашей статьи и будем отвечать на вопрос, как подключить батарею отопления, чтобы вся система работала эффективно. Для этого придется разобрать все способы подключения. Их три основные:

  1. Диагональное.
  2. Боковое.
  3. Нижнее.

Диагональное

Практически все специалисты едины во мнении, что диагональное подключение радиаторов отопления является самым лучшим. Почему? Дело все в движении теплоносителя внутри прибора. Подключение радиатора производится с двух сторон: подача теплоносителя с верхнего патрубка, обратка с нижнего с противоположной стороны. То есть, точки подключения расположены по диагонали прибора, отсюда и само название схемы.

Именно при помощи такого типа соединения достигается равномерное распределение теплоносителя внутри прибора. Он движется сверху вниз, заполняя собой все пространство внутри радиатора. Поэтому теплоотдача у такого прибора самая большая.

Боковое

Боковое подключение радиаторов отопления чаще всего используется в городских квартирах, потому что стояки отопительной системы проводят в углу помещений. Хотя это необязательное условие, ведь при таком расположении труб может применяться и диагональный вариант. Правда, смотрится он не презентабельно (слишком много отводов и труб как вертикальных, так и горизонтальных).

Но когда производители рассчитывают мощность отопительных приборов, они берут за основу именно боковое подключение. То, что указывается в паспорте радиатора, относится к данному виду, поэтому при общем расчете теплоотдачи используется коэффициент 1,0. При диагональном подключении можно принимать коэффициенты 1,1-1,2.

Правда, в данном виде подключения есть одно «НО». Подключать батарею можно боковым способом по-разному.

  • Подача сверху, обратка снизу. Это стандартная схема, которая используется повсеместно. В этом случае теплопотери будут незначительны – до 2%.
  • Подача снизу, обратка сверху. Схема применяется редко. Здесь теплопотери составляют до 7%.

Нижнее

Радиаторы отопления с нижним подключением – эта схема может быть использована только в однотрубной системе. Получается так, что в каждой комнате к трубе с помощью двух патрубков производится подключение радиатора. При этом теплоноситель, проходя по трубопроводу, попадает и внутрь отопительных приборов.

Скажем прямо, не очень эффективная схема, если система работает по принципу естественной циркуляции теплоносителя. Если в отопление устанавливается циркуляционный насос, то эффективность возрастает почти в два раза. Но в этом случае отопление становится энергозависимым. Есть электричество, теплоотдача увеличивается, нет его – она сразу же снижается. Вот почему теплопотери  в данном случае варьируются в диапазоне 20-40%.

Почему так происходит? Этот вид подключения батарей отопления основан на принципе постепенного заполнения прибора горячей водой. Основная масса теплоносителя проходит по трубопроводу, часть его попадает в радиаторы. При этом вода с большей температурой поднимается вверх, нагревая сам прибор, охлажденная опускается вниз, поступая в трубу. Такой цикл требует определенного времени, за которое теплоноситель сильно остывает, отсюда и теплопотери.

Боковое подключение

Выводы

Решая вопрос,как правильно подключить радиатор отопления, каждый должен сам для себя определить и выбрать схему. Во-первых, на это будет влиять бюджет, выделенный на сборку отопления. Если он не очень большой, то однотрубная схема с нижним подключением батарей к системе отопления – оптимальный вариант. Конечно, придется позаботиться о снижении теплопотерь, но это уже второй вопрос.

Если бюджет позволяет, то двухтрубная система – идеальное решение. Рекомендуем воспользоваться ее подвидом – коллекторной схемой. Она позволяет сократить контур подачи и сделать распределение теплоносителя по стоякам более равномерным. К такой схеме правильное подключение радиатора отопления будет диагональным.

Заключение

Итак, в этой статье были рассмотрены варианты подключения радиаторов отопления. Исходя из собственных возможностей, выбирается самый оптимальный вариант. Но чтобы сократить расходы на монтаж отопительной системы, можно его провести самостоятельно. Конечно, для этого необходимы кое-какие знания и навыки работы с инструментами. Но если постараться и не спешить, то проблем возникнуть не должно. Если с установкой трубопроводов могут возникнуть трудности, то подключение батарей отопления своими руками – дело простое.

Боковое подключение радиатора отопления к двухтрубной системе. Диагональное подключение радиатора отопления: схема, плюсы и минусы. Обвязка полипропиленовыми трубами

Какая оптимальная схема подключения радиаторов отопления с однотрубной системой? Вам нужны байпасы между врезками или нагреватели можно подключать последовательно? Какие диаметры наполнения и лайнеров мне использовать? Какие запорные клапаны необходимо установить на вкладыши? Попробуем ответить на эти вопросы.

Ее Величество Ленинград

Это имя из самых простых и, наверное, самых популярных.

Как она завоевала симпатию специалистов?

  • Чрезвычайно высокая отказоустойчивость. Если двухтрубные контуры могут обеспечить неравномерный нагрев отопительных приборов, и даже оттаять в сильные морозы, то некоторые отклонения в штатной работе ленинградки можно вызвать только сознательно.
    Проседание клапанов винтовых клапанов, заиливание или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или его отдельных участков.
  • Простота исполнения. Спроектировать и смонтировать ленинградку сможет даже любитель: достаточно минимума здравого смысла и пространственной фантазии, чтобы понять принцип ее действия.
  • Возможность работы как с принудительной циркуляцией, так и с естественной циркуляцией, за счет расширения нагретого теплоносителя.

Уточним: минимальные доработки для перехода с принудительной циркуляции на естественную все же потребуются.
Самотечная система включает бустерный коллектор (вертикальный заправочный блок) сразу после котла.
Кроме того, между входами насоса должен быть байпас диаметром, равным диаметру заправки: он снизит гидравлическое сопротивление участка до минимума.

Радиаторы

Выбор

Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала оценим условия, в которых они будут выполнять свои функции:

Как нетрудно убедиться, характеристики недорогих чугунных и алюминиевых секционных аккумуляторов с большим запасом вписываются в требования автономных систем.Дорогих биметаллических изделий здесь явно будет перебор: их устойчивость к высоким давлениям и температурам будет не востребована.

Далее: чугунные и алюминиевые профили сильно различаются по весу и внутреннему объему. И то, и другое напрямую влияет на инерционность системы обогрева – сколько времени потребуется для ее прогрева до рабочей температуры и последующего охлаждения.


Вставка

Дано: комната окружена начинкой. В него нужно врезать отопительные приборы.Как это сделать?

Единственно правильное соединение радиаторов отопления с однотрубной системой проводить параллельно заливке, не нарушая ее и не уменьшая диаметра. Еще раз подчеркнем: между радиаторными вставками постоянно открыт байпас диаметром, равным диаметру заправки.

Почему? Ведь казалось бы, это должно снизить теплопередачу отопительных приборов, так как большая часть теплоносителя циркулирует через заливку?

На практике падение температуры в любой точке радиатора относительно температуры наполнения будет минимальным.

Но разрыв или уменьшение диаметра начинки создаст гораздо больше проблем, чем решит:

  • Перерыв в заливке и последовательном подключении отопительных приборов положит конец их самостоятельной настройке. Любая дроссельная заслонка будет регулировать поток через всю заправку.

  • Уменьшение диаметра приведет к увеличению гидравлического сопротивления контура, что неизбежно скажется на скорости циркуляции теплоносителя в гравитационном режиме при выключенном насосе.

Полезно: промежуточным решением может быть установка полнопроходного шарового клапана на каждом байпасе.
Такая схема не увеличит гидравлическое сопротивление заливки, но допустима только при обслуживании системы человеком, хорошо разбирающимся в ее устройстве.
Достаточно закрыть вентиль на входе в радиатор при закрытом байпасе, и весь контур разморозится.

Соединение соединений

Подключение радиаторов отопления к однотрубной системе отопления может производиться по одной из трех схем:

  1. Односторонняя … Оба соединения подключаются к паре пробок радиатора на одной (правой или левой) стороне обогревателя.

  1. Двустороннее дно : Подключение осуществляется через пару нижних заглушек слева и справа.
  2. Диагональ : выводы входят в верхнюю и нижнюю вилки на противоположных сторонах батареи.

Каковы плюсы и минусы каждой схемы?

Односторонняя схема практична при небольшом размере радиатора (до 7 секций).При этом все секции нагреваются достаточно равномерно. Но при количестве секций 10 и более конец утеплителя будет заметно холоднее соединений.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; верх секций нагревается в основном за счет теплопроводности их материала.

Наконец, диагональное соединение радиатора отопления с однотрубной системой обеспечивает максимально возможную теплопередачу при любой длине радиатора.

Размеры трубы

Принудительная циркуляция

Если в системе установлен постоянно работающий циркуляционный насос, при проектировании контура используются следующие условные проходы трубопровода:

  • наполнение – 25 мм;
  • Вкладыши
  • с длиной радиатора до 10 секций – 15 мм;
  • соединений с длиной радиатора более 10 секций – 20 мм.

Обратите внимание: для стальной трубы условное отверстие (DN) приблизительно соответствует внутреннему диаметру.Полимерные и металлополимерные трубы маркируются внешним диаметром; как правило, она на одну ступень больше внутренней. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

Естественная циркуляция

Если контур рассчитан на работу в режиме естественной циркуляции, основная задача проектировщика – минимизировать его гидравлическое сопротивление. Как этого добиться?

Инструкция не сложная:

  • с минимальной шероховатостью – металлопластик или полипропилен;
  • диаметр наполнения увеличивается минимум до 40 миллиметров.

Элементы обвязки

Однотрубное соединение радиаторов отопления не требует их обязательной балансировки; однако лучше предусмотреть возможность отключения отдельных устройств и регулировки их теплоотдачи.

Оптимальный комплект запорно-регулирующей арматуры следующий:

  • На обратном патрубке установлен шаровой кран;
  • линия подачи снабжена дроссельной заслонкой или термостатической головкой. Дроссель позволяет вручную регулировать теплоотдачу; термоголовка автоматизирует регулирование, поддерживая постоянную температуру в помещении;
  • при расположении радиатора над заливкой в ​​одну из его верхних заглушек устанавливают воздухоотводчик – кран Маевского.

Заключение

Надеемся, что информация, представленная читателю, поможет ему спроектировать собственную систему отопления. Подробнее узнать о том, как подключить радиаторы с однотрубной системой отопления, позволит видео в этой статье. Удачи!

Если речь идет об обеспечении помещения теплом, то это в первую очередь. От этого зависит комфорт в доме, будь то частный дом или квартира.Естественно, что в наше время эта система должна быть экономически жизнеспособной. Один из важных моментов с устройством – как правильно подключить батарею отопления. При неправильной установке значительно возрастет расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух более эффективно сочетался с воздухом в помещении.

Необходимо правильно подойти к выбору радиаторов отопления и продумать, как правильно подключить батарею отопления.Ведь если не делать это по правилам, можно попасть в большие неприятности. Поэтому при установке необходимо знать некоторые параметры: чистоту и температуру охлаждающей жидкости , а также учитывать его конструкцию.

Подключение радиаторов отопления условно можно разделить на несколько этапов:

  • Крепление радиатора к опорной поверхности
  • Монтажные работы

Поговорим об этом подробнее.

Выбор места установки радиатора

Радиатор отопления в частном доме можно установить практически в любом месте.Все зависит от желания хозяина, его представления о комфорте и дизайне. Однако целесообразнее устанавливать нагревательные приборы «на пути» тепловых потерь, что не только снизит их стоимость, но и создаст ощущение комфорта.

Наибольшая потеря тепла в доме происходит через поверхность окон. Установка современных стеклопакетов, тройного остекления и использование новейших технологий по снижению теплопроводности стекла снижает уровень теплопотерь, но все же термическое сопротивление стеклопакетов намного ниже термического сопротивления стен.

Зимой при минусовых температурах даже при полном отсутствии сквозняков из оконных проемов идет поток холодного воздуха. Для создания комфортных условий в помещении поверхность окон экранируется восходящими потоками теплого воздуха. Для этого под подоконниками устанавливают радиаторы отопления. Причем ширина нагревательного прибора должна быть соизмеримой с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)

Если установки радиаторов под окнами недостаточно, их монтируют на поверхность наружных стен.

Для нормальной работы радиатора и обеспечения свободной циркуляции воздушных потоков отопительный прибор должен находиться на расстоянии не менее 3 см от стены. Между полом и радиатором должно быть расстояние не менее 10-12 см, т.к. а также между верхней частью радиатора и подоконником.

Крепление радиаторов к опорной поверхности

Большинство производителей отопительного оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их установке и способу крепления к базовой поверхности.Кронштейны и все необходимые аксессуары для правильной установки радиатора обычно также входят в комплект.

Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделана (окрашена и подготовлена ​​к установке). Провести какие-либо отделочные работы под уже установленным радиатором очень проблематично.

При установке отопительных приборов с большим внутренним объемом и большой массой, например, чугунных радиаторов отопления, к качеству стены и способу крепления предъявляются особые требования.Для большей надежности чугунные радиаторы поставляются с дополнительной опорой, устанавливаемой на пол.

Не практикуется установка чугунных радиаторов отопления только на полу: обогреватель необходимо крепить к стене.

Допускается установка радиаторов специальной конструкции на полу (без крепления к поверхности стены): чаще всего конструкция радиаторов имеет вид скамейки, скамейки и кушетки.

Подключение аккумуляторов к трубам системы отопления

Подключение радиаторов отопления может быть боковым или нижним.Информация об этом содержится в технических характеристиках отопительного прибора. Определить, о каком отопительном приборе идет речь, несложно, достаточно просто осмотреть его: для радиатора с нижним подключением входные и выходные отверстия расположены близко друг к другу и расположены в нижней части. дела.

Обе трубы системы отопления (подающая и обратная) подключены к радиатору в нижней части корпуса. Причем подача расположена ближе к центру, а возврат смещен к краю.Течение теплоносителя внутри отопительного прибора с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по такой сложной траектории неизбежно приводит к снижению его скорости, что негативно сказывается на КПД радиатора. В результате тепловыделение радиатора с нижним подключением всегда ниже, чем у аналогичного радиатора с боковым подключением.

Однако обогреватели с нижним подключением позволяют избавиться от труб отопления в интерьере, разместив их под плинтусами или под фальшполом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьера и объясняет постоянно растущую популярность именно этот тип радиатора.

Установка радиаторов с боковым подключением

Обычный радиатор имеет 2 пары отверстий, расположенных на одной и другой стороне устройства, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации установки отопления, что особенно важно при наличии нехватка свободного места (например, радиатор в углу комнаты можно подключить только с одной стороны).

Если позволяет ситуация, нужно выбрать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:

    Самый лучший и эффективный способ: диагональное соединение, при котором подача подключается к верхней трубе, а обратка – к нижней трубе на противоположной (диагональной) стороне радиатора.Такое соединение обеспечивает максимальную теплопередачу любого нагревательного прибора.

    Самый нежелательный вариант подключения: диагональное подключение, при котором подача подключается к нижней трубе, а обратка – к верхней трубе с противоположной (диагональной) стороны радиатора. Такое соединение обеспечивает минимальную теплопередачу любого нагревательного прибора.

    Подача и обратка подключены к одной стороне нагревательного устройства. При таком способе подключения происходит снижение КПД радиатора в среднем на 5%

    Подача и обратка подключены к нижним патрубкам отопительного прибора.Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.

Особенности установки радиаторов в однотрубной системе отопления

Однотрубная система отопления может быть вертикальной или горизонтальной. Устройство его предельно простое: каждый нагревательный прибор «заменяет» кусок трубы теплоносителем, не меняя направления его движения. Это значит, что при выходе из строя радиатора (может случиться все что угодно: например, есть засор, блокирующий движение воды в системе), вся система отопления остановится, а это уже чревато размораживанием труб или закипанием бойлера.Чтобы этого не произошло, радиаторы в однотрубной системе отопления устанавливают с байпасом, диаметр которого должен быть меньше диаметра подающего и обратного.

Подключаем …

Как было сказано выше, все компоненты, необходимые для установки, обычно приобретаются вместе с отопительным прибором. Если они не входят в комплект поставки, все элементы для установки (вкладыши, заглушка и кран Маевского) лучше покупать той же марки, что и отопительный прибор.

Подключение радиатора начинается с установки вкладышей, две из которых имеют левую наружную резьбу, а две – правую. При вкручивании главное не ошибиться и не переборщить: если деталь «не подходит», не нужно прилагать усилий и пытаться установить ее любым способом. Вероятно, это просто другая тема. Особенно осторожно нужно быть с алюминиевыми радиаторами, в которых легко обрываются резьбы. Внутренняя резьба всех вкладышей правая.

После подключения радиатора остаются свободными две форсунки, в верхнюю из которых ввинчивается вентиль Маевского, обеспечивающий выпуск воздуха и устранение воздушных пробок, а в нижнюю устанавливается заглушка.

Видеоинструкция – Как установить батарею отопления

Установка радиатора завершена!

Виды систем отопления

Перед установкой радиаторов нужно четко знать, к какой системе он будет подключен. Он может быть однотрубным или двухтрубным.

Самый простой способ подключения – однотрубный. По такому принципу устроена система отопления в многоэтажных домах, когда нагретая вода течет вверх через радиаторы, установленные в квартирах. Такая система неудобна тем, что в ней нет устройств, позволяющих регулировать температуру нагревателей. Специально для этого необходимо установить отдельные элементы конструкции.

Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме.Его работа основана на подаче горячей воды по одной трубе, а ее отвод по другой в обратном направлении. В этом случае тепло равномерно распределяется по батареям. Его можно контролировать с помощью клапана, установленного в радиаторной трубе.

Типы радиаторов

Выбирая радиаторы отопления, нужно точно знать, где они будут установлены, с какой стороны и впишутся ли они в дизайн помещения. Тем более что в наше время выбор этого оборудования огромен:

  • секционный;
  • пластинчатый;
  • трубчатый;
  • Панель
  • .

Секционные батареи легко собрать из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла от них требуется. В свою очередь они разделены на категории:

  • сталь;
  • алюминий;
  • чугун;
  • комбинированный (биметаллический).

Рано или поздно любой радиатор отопления придется менять. Такое случается, если выходит из строя, начинает течь. Или если за многие годы эксплуатации на его внутренней поверхности накопилось столько известкового налета, что он не справляется с функцией нагрева.В этом случае требуется качественная установка радиаторов отопления, соответствующая нормам, установленным СНиП.

В частном доме установку может выполнить собственник. Даже если утечка обнаружена при запуске системы, индивидуальное отопление легко отключить для устранения недостатков. В многоэтажных домах все сложнее. Если на стыках труб и радиаторов теплоноситель начинает закапывать через 2-3 недели после начала отопительного сезона, отключить отопительную систему всего дома сложно.К тому же соседи пострадают из-за отсутствия отопления или из-за наводнения.

Сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому эту работу лучше доверить им.

Даже если авария произойдет после запуска системы, они будут нести ответственность за произошедшее. Они должны будут исправить это за свой счет, а также оплатить ущерб, нанесенный жильцам. Если установку радиаторов отопления проводили мастера, цена на которую оказалась завышенной, потребителю не по карману, работы придется проводить самостоятельно.Для этого необходимо ознакомиться с прилагаемой к новому отопительному прибору инструкцией, изучить схему установки.

Перед установкой радиаторов отопления своими руками ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления, монтаж осуществляется в зависимости от типа системы и схемы подключения.

Виды систем отопления

Уровень теплоснабжения напрямую зависит от типа системы отопления в квартире или доме. По схеме подключения труб можно выделить 3 типа систем: однотрубная, двухтрубная и с коллектором.

Однотрубная система

Однотрубный монтируется так, чтобы теплоноситель по одной трубе (последовательно) стекал в каждый радиатор, после чего, охлажденный, возвращался в котел. Эта система самая простая в установке. Устанавливается везде в многоэтажных домах. Его недостаток в том, что каждый последующий радиатор получает все более охлаждающуюся охлаждающую жидкость, и хуже прогревает помещение.Также нет возможности локального ремонта одной батареи. При необходимости придется отключить стояк целиком.

Двухтрубная система

предполагает подачу горячего теплоносителя к каждому радиатору отдельно (параллельное подключение) по одной трубе за раз. Таким образом, все они нагреваются до одинаковой температуры. А остывшая жидкость попадает в отдельный обратный трубопровод и направляется в котел для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены от системы можно отключить только один старый радиатор.

Коллекторная система

Система сбора очень сложная. Предназначен для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут установить только профессионалы.

Схемы подключения

Перед тем, как самому установить радиатор отопления, определитесь со способом его подключения к сети. Наиболее часто используемые схемы:


Вы можете спросить у специалистов, сколько стоит установка радиатора отопления, и, возможно, согласиться на их услуги.Опытные мастера подскажут, какую схему подключения выбрать, и какие вспомогательные элементы необходимы для установки.

Крепление

Выполняется в любое время года. Не устанавливайте в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед установкой необходимо приобрести паклю или герметизирующую ленту, герметик, запорное и термостатическое оборудование, т.к. а также крепежи из соответствующего материала, например, скобы определенной длины, скребки разных размеров.Размер резьбы гильз должен соответствовать размерам батарей и труб.

Так как дополнительные детали стоят недешево, да и стоимость установки радиаторов отопления тоже не низкая, наем специалистов может быть проблематичным. Кроме того, в эту работу входит демонтаж радиаторов отопления, цена на который хоть и не высока, но все же влияет на общую стоимость. А потому, в любом случае, лучше самому демонтировать, чтобы не переплачивать.

Для этого сначала с одного радиатора сливается теплоноситель, который меняется, если его можно локализовать, закрыв вентили на входе; или от всей однотрубной системы.При выполнении работ в многоквартирном доме следует обращаться в ЖЭК, чтобы его сотрудники сливали воду из стояка, на котором производится замена. После этого можно снимать старый радиатор.

Чтобы установить радиатор отопления своими руками, сначала необходимо установить на него запорно-регулирующую аппаратуру.

А также смонтировать кран Маевского, с помощью которого впоследствии можно будет выпускать воздух из аккумуляторов. Кронштейны устанавливаются на стену, предварительно тщательно разметив место для установки.Считается, что для крепления радиатора среднего размера понадобится 2-3 кронштейна для удержания верхней части и 2 для крепления нижней.

Крепеж выравнивается, и на него устанавливается аккумулятор. Если кронштейны установлены правильно, они должны плотно прилегать к опорам, а не качаться. Небольшая мелочь: отопительный прибор устанавливают с небольшим уклоном (0,3 см на каждый метр его длины), чтобы кран Маевского располагался вблизи наивысшей точки. Собственно установка радиатора отопления, цена на который снижается за счет самостоятельной установки, начинается с того, что от АКБ откручиваются заглушки.

Если, установите байпас с клапаном. При двухтрубной системе подсоединяйте только швабру, на которой установлен клапан. Затем к трубам присоединяются рукава. Для этого требуются динамометрические ключи. Их придется покупать, что увеличит стоимость установки радиатора отопления, но без них не обойтись. Они позволят не переборщить при затяжке гаек и других крепежных элементов, так как в инструкции к каждому вспомогательному элементу указан допустимый крутящий момент.

Плохое соединение также опасно из-за возможности утечки. Стыки заделывают паклей, смоченной масляной краской, либо специальным герметиком. Их тоже можно приготовить. После установки соединения необходимо обжать. Его выполнит вызванный сантехник, так как обжимной инструмент – дорогое удовольствие. По окончании работы нужно произвести пробный запуск системы, и при необходимости сразу устранить недостатки.

Ознакомившись с тем, как правильно установить радиаторы отопления, следует задуматься, нужно ли вам выполнять эту работу самостоятельно.Если у вас нет навыков установки отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населенном пункте, где они будут установлены.

Если вы устанавливаете алюминиевые или, оставьте их в упаковке до конца установки, чтобы не повредить поверхность в случае случайного удара. Примечательно, что установка чугунных радиаторов отопления также имеет свои особенности. Они тяжелые и поэтому требуют установки большего количества кронштейнов.Кроме того, эти детали следует врезать глубже в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжелую батарею на нее не вешают, а устанавливают на специальных напольных стойках, а для предотвращения падения конструкции требуется пара настенных кронштейнов. Кроме того, если монтируемое устройство – чугунное, то его соединение с трубами выполняется сварочным аппаратом. То есть в этом случае практически всегда применяется установка радиаторов отопления методом газовой сварки, и пренебрегать этим нельзя.

Из всего вышесказанного следует, что установка батарей отопления может быть довольно простой, если изначально хорошо к ней подготовиться и изучить все прилагаемые к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не один десяток лет.

Если говорить о том, от чего в первую очередь зависит комфорт в доме, то одним из главных факторов будет тепло. Именно он «вдыхает жизнь» в любое здание, независимо от того, говорим ли мы о роскошном доме в несколько этажей или небольшой квартире в старинном доме.Что дает тепло? Естественно продуманная система отопления. Причем в современных условиях он должен быть не только эффективным, но и экономичным, а добиться такого баланса непросто. Хотя в принципе нет ничего невозможного, поэтому на страницах нашего сайта мы последовательно рассказываем, как создать отличное отопление в доме. На этот раз наша тема: схемы подключения радиаторов отопления. Это один из важнейших моментов при установке системы отопления, который может быть реализован несколькими способами.

Какие бывают системы отопления?

Чтобы понять, как подключить радиатор отопления, нужно четко понимать, в какую систему он будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, хозяину дома все равно необходимо знать, какая схема отопления будет реализована в его доме.

Однотрубное отопление

Он основан на подаче воды на радиаторы, установленные в многоэтажном доме (обычно в многоэтажных домах).Такое подключение радиатора отопления самое простое.

Однако при наличии установки у такой схемы есть один серьезный недостаток – невозможно регулировать подачу тепла. В такой системе не предусмотрено никаких специальных устройств. Следовательно, теплопередача соответствует проектной норме, заложенной в проекте.

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит обратить внимание на двухтрубную систему отопления.Его работа основана на подаче горячего теплоносителя по одной трубе и отводе охлажденной воды в обратном направлении по второй трубе. Здесь реализовано параллельное подключение нагревательных приборов. Преимущество такого подключения – равномерный нагрев всех аккумуляторов. Кроме того, интенсивность теплопередачи можно регулировать с помощью клапана, установленного перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований основного нормативного документа – СНиП 3.05.01-85.

Выбор места установки радиатора: почему это важно?

Вне зависимости от того, реализовано ли последовательное подключение радиаторов отопления или параллельно, функциональное назначение этих устройств – не только обогрев помещения. С помощью батареек создается определенная защита (экран) от проникновения холода извне. Именно этим и объясняется расположение батареек под подоконниками. При таком распределении радиаторов отопления в местах наибольших потерь тепла, то есть в районе оконных проемов, создается эффективная тепловая завеса.

Прежде чем рассматривать, как подключить радиаторы отопления, необходимо составить схему расположения этих устройств. При этом важно определить правильные монтажные расстояния радиаторов, которые обеспечат их максимальную теплоотдачу. Итак, батареи отопления расположены абсолютно правильно, если:

  • опускается снизу подоконника на 100 мм;
  • от пола на расстоянии 120 мм;
  • на расстоянии 20 мм от стены.

Способы циркуляции охлаждающей жидкости

Как известно, вода, а обычно она и есть, заливается в систему отопления, или естественным путем. Первый вариант предполагает использование специальной водяной помпы, которая проталкивает воду по системе. Естественно, этот элемент входит в общий отопительный контур. Причем устанавливается в большинстве случаев либо возле котла отопления, либо уже является его конструктивным элементом.

Система естественной циркуляции очень полезна в местах с частыми отключениями электроэнергии.В схеме не предусмотрена помпа, да и сам котел отопления энергонезависимый. Вода движется по системе за счет того, что холодный теплоноситель вытесняется нагретым столбом воды. Как будет осуществляться подключение радиаторов в таких условиях, зависит от многих факторов, в том числе от особенностей прохождения теплотрассы и ее протяженности.

Любой из четырех способов подключения может быть реализован при наличии циркуляционного насоса в системе отопления

Радиаторы отопления. Способы подключения радиаторов отопления. Свойства и параметры.

Из этой статьи вы узнаете:

Go …

При виде различных радиаторов разбегаются глаза…

Я помогу быстро разобраться в типах и расскажу, как подключать определенные типы радиаторов.

Конвекторы и чугунные радиаторы рассматривать не будем …

Вы можете узнать о них из этой статьи:

Продолжить …

На сегодняшний день самые популярные радиаторы – это секционные: алюминиевые и биметаллические.

Алюминиевые радиаторы

Рабочее давление до 16 бар.

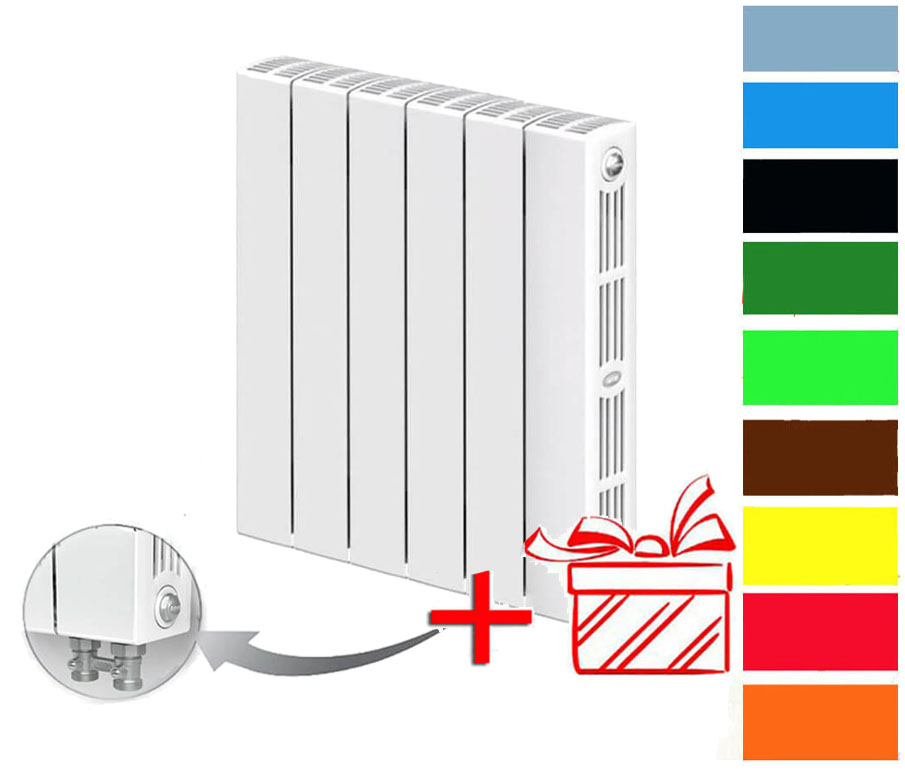

Биметаллические радиаторы

Рабочее давление до 20-40 Бар.

Чем отличаются алюминиевые радиаторы от биметаллических?

Некоторые биметаллические радиаторы внешне очень похожи на алюминиевые.

Т.к. в биметаллических радиаторах спрятана стальная, покрытая алюминиевой оболочкой.

Многие пишут в своих статьях, что нет смысла устанавливать больше 10 разделов, но я говорю обратное.Есть смысл, теплоотдача от радиатора с большим количеством секций намного больше. Закон о теплотехнике.

Радиатор 20 секций. Пример из жизни! Согревает отлично!

Если вы решили поставить до 20 секций, то обратите внимание на крепеж, четырех может не хватить. В природе существует два типа креплений:

1. Угловой кронштейн

2. Штыревой кронштейн

Угловой кронштейн подходит для плоских оштукатуренных стен.

Кронштейн со шпилькой – для всех стен. Единственный недостаток – штифтовая скоба плохо держится в пустотелом кирпиче.

Лучший угловой кронштейн – это кронштейн с наибольшей площадью стены. Такой угловой кронштейн лучше сохраняет горизонтальное положение, не деформируясь при изгибе вниз.

Из штифтовых кронштейнов лучшими являются те, у которых более толстый диаметр штифта, и в пробке они лучше расширяются. На данный момент мне нравится от компании «Омек».

Способы подключения радиаторов.

Рассмотрим другой набор соединений. Ниже мы рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубной системой и двухтрубной системой.

Преимущества и недостатки каждой схемы.

1 место. Диагональное соединение. Наиболее эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя. Недостаток – невозможность изменить количество секций радиатора.

2 место. Боковое соединение. Он не сильно теряет в эффективности от диагонального подключения. Если вопрос стоит между вариантами 1 и 2, я выбираю боковое подключение. Так как если по каким-то причинам меня не устраивает мощность, то можно добавить (или уменьшить) количество секций без переделки узлов подключения.

3 место. Нижнее соединение. Об этой связи ходит много мифов. А теперь я расскажу о минусах этого подключения.

Недостаток. Для частного дома. Когда вы начинаете заливать незамерзающую жидкость в систему, не перемешивая ее тщательно с фракцией дистиллированной воды, появляется слой высоты (вода / незамерзающая). А поскольку незамерзающая жидкость тяжелее воды, она ниже обычной воды. Поэтому в радиаторе по весу появляется слоеный пирог в виде двух разных сред: воды и незамерзающей. Этот несмешанный слоеный пирог загораживает внутреннюю часть радиатора.Это явление похоже на то, как вы пытаетесь смешать масло с водой, и, естественно, из-за разной плотности эти две среды (вода и масло) будут находиться друг над другом.

Поступающая в радиатор незамерзающая жидкость не может подниматься и смешиваться с водой, так как она движется по прямой линии. Смотреть фото:

Очень часто я лично сталкивался с такой проблемой, что верхняя часть радиатора оставалась холодной. Даже охлажденная на 100 градусов вода не станет тяжелее незамерзающей.

Эта проблема решается следующим образом.

Через кран Маевского нужно слить всю верхнюю (легкую) воду. И, в самом конце, вы увидите, когда пойдет антифриз определенного для него цвета (синий, розовый или зеленый).

Что касается плавного нагрева в радиаторе при таком подключении, то это полная чушь. И не зацикливайтесь на этом.

Подключение радиатора сверху вниз

Лучшее для системы отопления.Доверьтесь моему опыту в области гидравлики и теплотехники.

В нашей компании при установке систем центрального отопления мы использовали только стальные трубы для обвязки. И это не обсуждалось, так как они закладываются.

Преимущество стальных трубопроводов для центрального отопления.

Для не в курсе. Стальной трубопровод – это обычный железный трубопровод. Есть оцинкованная труба – это сталь (чугун), покрытая снаружи тонким слоем цинка.Цинк вреден для организма, то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже отложения цинка имеют отложения. Есть химические промывки для удаления отложений.

Попробуйте найти пластиковый трубопровод с такими параметрами!

А в системах центрального отопления могут возникнуть обвалы, например:

Следовательно, для систем центрального отопления необходимо установить стальную трубу.

Пластик не любит температуры уже выше 80 градусов. Особенно полипропилен.Кстати, рекордсмен по устойчивости к высоким температурам. Можно конечно выбрать медь, но с медью тоже были проблемы. Медь может быть разрушена блуждающими токами в трубопроводе от прикосновения к некоторым металлам. Примером может служить стальная арматура в стене. Также вреден контакт меди с алюминием и сталью. Оловянный припой в местах стыков не любит щелочь, которая присутствует в центральных системах. На практике случались случаи, когда в медной трубе образовывались отверстия из-за контакта медной трубы со стальной арматурой.Поэтому, как ни крути, для центрального отопления лучше подходят стальные трубы. Плюс дешевле.

Во избежание отложений в стальном трубопроводе добавляются различные добавки.

Но все не так страшно, как кажется !!!

Выше я рассказал байку обо всех преимуществах стального трубопровода.

Для систем центрального отопления можно использовать XLPE, PP, медь. Однако нужно знать их особенности в полной мере.

Есть дома, которые имеют свою собственную закрытую систему.Поэтому, если вы остановились на пластиковой обвязке или меди, то вам нужно проконсультироваться с жилищно-управляющей компанией. Кроме того, во многих котельных установлена ​​автоматика, не допускающая высоких температур и высокого давления в системе отопления.

Жизнь не стоит на месте, а автоматизация облегчает нам жизнь. Но всегда есть риск, что автоматика не сработает.

Поэтому при установке пластика в систему отопления вы действуете на свой страх и риск. Хотя с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.

Как заменить старый радиатор на новый в системах центрального отопления?

Если это однотрубная система, то стояк перемычкой лучше не трогать и оставить как есть!

На стальных трубопроводах, идущих от стояка за перемычкой, необходимо ставить ремонтную арматуру для ремонта радиатора. Это могут быть обычные шаровые краны. После кранов продолжайте со стальными или другими трубопроводами до тех пор, пока. На радиатор лучше поставить термостатические вентили, чтобы регулировать температуру в помещении.

Термостатический клапан на радиаторе.

Термостатический клапан с термоголовкой обеспечивает контроль микроклимата в помещении. То есть сама термоголовка, считывая температуру в помещении, изменяет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если он нагревается, клапан закрывает проход для охлаждающей жидкости. Если холодно, клапан открывает проход для входа охлаждающей жидкости.

Установка радиатора

Что касается установки радиатора, то минимальное расстояние от пола по стандарту составляет 10-12см.

От стены 2-3 см.

Все эти зазоры влияют на отвод тепла от радиатора. Чем дальше от стены, тем больше тепла. Если вы погрузитесь в пол, это также уменьшит тепловыделение радиатора. Минимальное расстояние от пола должно составлять 10 см. Максимальное расстояние 15 см. Также от верха радиатора до подоконника должен быть проем для вентиляции.

При этом не нужно перемещать кресло и кровати со спинкой на себе – это снижает тепловыделение.

Если в вашем доме холодно, то в вашем случае закрывать радиатор декоративными решетками противопоказано.

Эта система создает трубы равной длины, идущие к радиатору. Это условие помогает создать равномерное распределение расхода между радиаторами.

Дело в том, что по длине трубопровода есть сопротивления, влияющие на скорость потока.

Если вы хотите более глубоко разобраться, какое сопротивление в системе отопления, то вам стоит ознакомиться с такими разделами как:

Сборник фотографий для размышлений:

Все схемы рабочие, есть некоторые недостатки.Эти диаграммы просто для размышления …

000

000

000

000

000

000

000

000

000

000

000

Диагональное подключение радиатора: схема, плюсы и минусы

Нагревательные батареи можно подключать в один из трех контуров.При выборе необходимо учитывать, что у каждого есть свои плюсы и минусы. В качестве основы выбора используется схема разводки труб. Диагональное подключение радиатора отопления в городских квартирах не применяется, так как обычно у них есть боковое подключение. Однако некоторые домашние мастера и знатоки выбора эффективной системы отдают предпочтение диагональному варианту.

Диагональная схема подключения

Характеристики

Если вам тоже интересно, почему диагональное подключение наиболее эффективно, то этот вариант стоит рассмотреть более подробно.Если мы примем во внимание процесс, в котором задействован горячий воздух или вода, то действие будет происходить по единому физическому закону: теплые массы поднимаются вверх, а холодные опускаются.

Для равномерного распределения тепла по объему радиатора необходимо распределить охлаждающую жидкость по аккумуляторной батарее. Как уже было сказано выше, в городских квартирах боковое подключение выполняет роль магистрального контура. Ведь здесь используется принудительная циркуляция под высоким давлением.Диаметр выходных и выходных патрубков всего 20 мм. Через них вода под высоким давлением попадает в аккумулятор, что позволяет равномерно и быстро наполнять устройство.

Если речь идет о частном домостроении, где циркуляция естественная, то заполнение радиаторов отопления происходит под действием упомянутого выше закона физики. Поэтому горячие потоки проникают через верхнюю ветвь, выталкивая холодную воду через нижнее выходное отверстие с противоположной стороны. Две насадки расположены по диагонали, если рассматривать устройство.Отсюда и название соединения. Теплоноситель наполняет аккумулятор постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Поэтому эта схема наиболее эффективна.

Особенности реализации диагональной схемы

Диагональное подключение радиатора отопления вы можете реализовать самостоятельно. Работу следует начинать с подготовки аккумулятора. Для этого нужно позаботиться о наличии:

  • Сами отопительные приборы;
  • Запорная арматура;
  • Трубы;
  • Фитинги;
  • Прочие дополнительные устройства по типу теплосчетчиков, крана Маевского и термоголовки.

На первом этапе работы устанавливается радиатор. Необходимо учитывать правила. Это связано с тем, что от них будет зависеть эффективность теплообмена. При использовании диагонального подключения радиатора отопления часть оконного проема должна совпадать с осью радиатора. До 15 см выше верхнего коллектора необходимо соблюдать расстояние 15 см. Что касается шага от пола до низа коллектора, то он должен быть таким же.От стены до аккумулятора нужно выставить расстояние 5 см. Точность может иметь место быть. Если речь идет о расстоянии до подоконника или пола, погрешность может достигать 4 см, при этом шаг между батареей и стеной можно увеличить или уменьшить на 1 см.

Если вы решили использовать диагональное подключение радиатора отопления, необходимо учесть некоторые допущения, которые будут влиять на скорость теплопередачи. Например, если в комнате нет подоконника, то этот показатель можно увеличить максимум на 20%.Приближение батареи к полу снизит теплоотдачу на 7%. Для повышения эффективности рекуперации тепла профессионалы рекомендуют дополнить радиатор светоотражающим экраном, который крепится на стене. Использовать для этого можно лист ДВП или картона, каждый из которых покрыт фольгой. В этом случае теплоотдача увеличится на 25%.

Рекомендации по реализации схемы диагонального подключения

Если вы хотите добиться правильной работы радиатора, то подходить к установке и установке следует максимально внимательно.Важно установить устройство горизонтально. Избавиться от перекосов можно с помощью уровня. На этом этапе важно будет нанести разметку. После того, как разметка будет применена, вы можете установить кронштейны.

В качестве застежки используется саморез, который устанавливается на пластиковые дюбели. В продаже сегодня можно найти кронштейны, имеющие форму штифтов. Их вкручивают в дюбель внушительного диаметра. Теперь все готово для установки радиатора и подключения его к трубопроводной системе.

Комплект радиатора по диагональной схеме

Диагональная схема подключения радиаторов обязательно предполагает доработку АКБ. Для этого его дополняют краном Маевского, с помощью которого можно выпускать воздух. Стоит позаботиться о наличии металлических муфт, которые еще известны как американские. Устанавливаются в патрубок, для этого необходимо применять резьбовые металлические муфты. К последним арматуры усилены, на каждый патрубок должен быть один такой элемент.Это отключит аккумулятор от тепловой сети, если возникнет необходимость в ремонте. Сама система будет работать в штатном режиме.

Подробнее о схеме диагонального подключения

Диагональная схема подключения радиаторов отопления в городских квартирах используется достаточно редко. Однако, по мнению специалистов, этот прием можно использовать, если количество секций в одной батарее превышает 12 штук. При нижнем боковом подключении, а также при циркуляции воды под давлением напор не может поглотить столько секций.Экстрим останутся немного теплыми, да и толку от них не будет.

Данная схема применяется в двухтрубной системе электропроводки. Нисходящий контур необходимо подсоединить к верхнему патрубку, а обратный – к нижнему. Если циркуляция принудительная, то подключение можно поменять местами, но в этом случае вы столкнетесь со снижением эффективности.

Для справки

При диагональном подключении радиаторов в частном доме тепловые потери через батареи составляют 2%.Поэтому при проведении теплотехнических расчетов в данном случае принимается коэффициент, равный 1,1.

Основные виды подключения

Также существует одностороннее соединение, при котором труба горячей воды и обратная труба будут подключаться с одной стороны радиатора. Применение этого принципа рационально для одноэтажных домов. Схема подойдет в том случае, если вы хотите подключить длинный радиатор с количеством секций до 15. Но если этот параметр увеличить, эффективность нагрева снизится, потому что последние секции будут холоднее.

Рассматривая основные варианты подключения радиаторов, следует также обратить внимание на нижнее подключение, которое подходит для тех систем, у которых трубы проходят под поверхностью пола. В этом случае над поверхностью будет небольшой отрезок трубы, который подводится к нижнему патрубку. Подающая труба устанавливается с одной стороны батареи, а сливная труба – с другой. Недостатком метода являются значительные тепловые потери, которые достигают 15%. Вверху аккумулятор может не прогреться полностью.

Важно помнить

Однотрубное диагональное подключение радиаторов применяется довольно редко, поскольку такая схема имеет существенный недостаток, выражающийся в отсутствии возможности регулирования подачи тепла. Таким образом, пользователь не сможет регулировать степень нагрева радиаторов, в некоторых случаях эта особенность является существенным недостатком. Однако теплопередача рассчитывается при создании проекта отопления и в дальнейшем должна соответствовать заданным параметрам.

Основные преимущества диагонального подключения

Диагональный метод хорош тем, что обеспечивает наивысший коэффициент теплоотдачи. Это верно, если сравнивать с другими схемами, описанными выше. Другими словами, в случае диагонального подключения можно обеспечить помещение максимальным количеством тепла. Диагональное соединение радиаторов в квартире должно обеспечивать движение теплоносителя внутри батареи с образованием градиентного контура.

Эффективность этой схемы может быть снижена, что произойдет при большом количестве секций.Но даже в этом случае их предельное количество может быть 24, тогда как при боковой схеме этот параметр составляет всего 12. Эту особенность можно считать важным преимуществом, ведь можно использовать более длинные радиаторы. При боковом подключении увеличение количества секций будет сопровождаться менее эффективной работой элементов, расположенных по бокам.

Основные недостатки

Диагональное подключение радиаторов отопления, плюсы и минусы которого описаны в статье, под силу вам.Важным недостатком данной схемы является не очень привлекательный дизайн. Ведь нельзя поспорить, что дополнительная труба выглядит не очень эстетично. Он соединяет обратный патрубок и верхний патрубок радиатора, первый из которых проходит снизу. Минусом также можно считать то, что не во всех городских квартирах есть возможность обеспечить такой вид подключения. Ведь при строительстве советских многоэтажек старались минимизировать расход материалов, а отдельный байпас зачастую не устанавливали.

Вывод

Диагональное соединение радиатора с однотрубной системой хоть и нежелательно, но все же возможно. Но при этом следует учитывать, что для повышения уровня теплоотдачи важно учитывать повышающий коэффициент, который иногда достигает 1,2. Таким образом, коэффициент теплопередачи необходимо увеличить на 20%.

Как подключить радиаторы отопления в частном доме. Диагональное подключение радиатора отопления: схема, плюсы и минусы

Любая отопительная система – это довольно сложный «организм», в котором каждый из «органов» выполняет строго определенную роль.И одним из важнейших элементов являются теплообменные устройства – именно им поручается окончательная задача по передаче тепловой энергии в помещения дома. В этом качестве обычные радиаторы, конвекторы открытого или скрытого монтажа, набирающие популярность системы водяного теплого пола – трубные петли, проложенные с соблюдением определенных правил.

Возможно, вас заинтересует информация о том, что составляет

В данной публикации речь пойдет о радиаторах отопления.Не будем отвлекаться на их разнообразие, структуру и технические характеристики: на нашем портале достаточно исчерпывающей информации по этим темам. Теперь нас интересует другой блок вопросов: подключение радиаторов отопления, обвязка, установка батарей. Правильная установка теплообменных устройств, рациональное использование заложенных в них технических возможностей – это залог эффективности всей системы отопления. Даже самый дорогой современный радиатор будет иметь невысокую отдачу, если не прислушиваться к рекомендациям по его установке.

Что следует учитывать при выборе схемы обвязки радиатора?

Если просто взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой довольно простую, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными перемычками, по которым движется теплоноситель. Вся эта система либо сделана из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример -), либо «облачена» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллический радиаторы).

1 – Коллектор верхний;

2 – Коллектор нижний;

3 – Вертикальные каналы в радиаторных секциях;

4 – Корпус теплообменника (кожух) радиатора.

Оба коллектора, верхний и нижний, имеют выходы с обеих сторон (соответственно на схеме верхняя пара B1-B2 и нижняя B3-B4). Понятно, что при подключении радиатора к трубам отопительного контура подключаются только два выхода из четырех, а два оставшихся заглушены.А эффективность установленного аккумулятора во многом зависит от схемы подключения, то есть от взаимного расположения патрубка подачи теплоносителя и выхода на «обратку».

И прежде всего, планируя установку радиаторов, собственник должен точно выяснить, какая система отопления функционирует или будет создана в его доме или квартире. То есть он должен четко понимать, откуда идет теплоноситель и в каком направлении направлен его поток.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система… В этой схеме каждый радиатор как бы вставлен в «зазор» единой трубы, по которой осуществляется как подача теплоносителя, так и его выход в сторону «обратки».

Охлаждающая жидкость проходит последовательно все радиаторы, установленные в стояке, постепенно рассеивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это тоже нужно учитывать при планировании монтажа радиаторов отопления.

Здесь важен еще один момент.Такой однотрубный системный многоквартирный дом можно организовать по принципу верхнего и нижнего питания.

  • Слева (поз. 1) показан верхний поток – теплоноситель по прямой трубе передается в верхнюю точку стояка, а затем последовательно проходит через все радиаторы на этажах. Это означает, что направление потока сверху вниз.
  • Для упрощения системы и экономии расходных материалов нередко организуют другую схему – с нижней подачей (поз. 2).В этом случае радиаторы устанавливаются точно так же на трубу, идущую на верхний этаж, и на трубу, идущую вниз. Это означает, что направление потока теплоносителя в этих «ответвлениях» одного контура меняется на противоположное. Очевидно, разница температур в первом и последнем радиаторах такой схемы будет еще заметнее.

Важно разобраться с этим вопросом – на какой трубе такой однотрубной системы установлен ваш радиатор – оптимальная схема врезки зависит от направления потока.

Обязательным условием для обвязки радиатора в однотрубном стояке является байпас

Под не совсем понятным некоторым названием «байпас» понимается перемычка, соединяющая трубы, соединяющие радиатор с стояком в однотрубной системе. Для чего он нужен, какие правила соблюдают при его установке – читайте в специальной публикации нашего портала.

Однотрубная система широко применяется в частных одноэтажных домах хотя бы из соображений экономии материалов на ее установку.В этом случае владельцу проще разобраться с направлением потока теплоносителя, то есть с какой стороны она будет подводиться к радиатору, а с какой – выводиться.

Преимущества и недостатки однотрубной системы отопления

Привлекающая простотой своего устройства такая система, тем не менее, несколько настораживает трудностью обеспечения равномерного нагрева на разных радиаторах домашней электропроводки. Что важно знать о том, как его смонтировать самостоятельно – читайте в отдельной публикации нашего портала.

Двухтрубная система

Уже из названия становится понятно, что каждый из радиаторов в такой схеме «держится» на двух патрубках – отдельно на подающей и «обратной».

Если посмотреть на двухтрубную схему разводки в многоэтажном доме, сразу видны различия.

Понятно, что зависимость температуры нагрева от расположения радиатора в системе отопления сведена к минимуму. Направление потока определяется только взаимным расположением труб, врезанных в стояки.Единственное, что нужно знать, это какой именно стояк служит подачей, а какой – «обраткой» – но это, как правило, легко определяется даже по температуре трубы.

Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, в которых система не перестанет быть однотрубной. Взгляните на иллюстрацию ниже:

Слева, хотя кажется, что стояков два, показана однотрубная система. Верхняя подача теплоносителя осуществляется просто по одной трубе.А вот справа – типичный случай двух разных стояков – подающего и «обратного».

Зависимость КПД радиатора от схемы его ввода в систему

За что все это было сказано. что размещено в предыдущих разделах статьи? А дело в том, что теплоотдача радиатора отопления очень серьезно зависит от взаимного расположения подающей и обратной труб.

Схема вставки радиатора в контур Направление потоков теплоносителя
Диагональное двустороннее подключение радиатора, верхняя подача
Данная схема считается наиболее эффективной.В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть за единицу принимается мощность АКБ при таком подключении. Теплоноситель, не встречая сопротивления, полностью проходит через верхний коллектор, по всем вертикальным каналам, обеспечивая максимальную теплоотдачу. Радиатор нагревается равномерно по всей площади.
Данная схема является одной из самых распространенных в системах отопления.многоэтажные дома, как наиболее компактные в плане вертикальных подступенков. Применяется на стояках с верхним подводом теплоносителя, а также на обратных, нисходящих – с нижним подводом. Достаточно эффективен для небольших радиаторов. Однако если количество секций большое, то нагрев может быть неравномерным. Кинетической энергии потока становится недостаточно для распространения теплоносителя до самого конца верхнего подающего коллектора – жидкость стремится пройти по пути наименьшего сопротивления, то есть по ближайшим ко входу вертикальным каналам.Таким образом, в наиболее удаленной от входа части батареи не исключены застойные зоны, которые будут намного холоднее противоположных. При расчете системы обычно предполагается, что даже при оптимальной длине батареи ее общий КПД теплопередачи снижается на 3 ÷ 5%. Ну а с длинными радиаторами такая схема становится малоэффективной или требует некоторой оптимизации (об этом будет сказано ниже) /
Односторонний радиатор с верхним подводом
Схема аналогична предыдущей и во многом повторяет и даже усиливает присущие ей недостатки.Применяется в тех же стояках однотрубных систем, но только в схемах с нижним подводом – на восходящей трубе, поэтому теплоноситель подводится снизу. Потери в суммарной теплопередаче при таком подключении могут быть еще выше – до 20 ÷ 22%. Это связано с тем, что перекрытию движения теплоносителя по ближним вертикальным каналам будет способствовать еще и разница в плотности – горячая жидкость стремится вверх, а значит труднее пройти к удаленному краю нижнего подающий коллектор радиатора.Иногда это единственный вариант подключения. Потери в какой-то мере компенсируются тем, что в восходящей трубе общая температура теплоносителя всегда выше. Схема поддается оптимизации за счет установки специальных устройств.
Двустороннее соединение с нижним соединением обоих соединений
Нижний контур, или, как его часто называют, «седловое» соединение, чрезвычайно популярен в автономных системах частных домов из-за широких возможностей скрыть трубы отопительного контура под декоративным поверхностным полом или сделать их такими же невидимыми, как возможный.Однако с точки зрения теплоотдачи такая схема далека от оптимальной, а возможные потери КПД оцениваются в 10-15%. Наиболее доступный путь теплоносителя в этом случае – нижний коллектор, а распределение по вертикальным каналам во многом связано с разницей в плотности. В результате верхняя часть радиатора может нагреваться намного меньше, чем нижняя. Существуют определенные способы и средства освещения и этот недостаток сведен к минимуму.
Диагональное двустороннее подключение радиатора, подача снизу
Несмотря на кажущееся сходство с первой, очень оптимальной схемой, разница между ними очень большая.Потеря КПД при таком подключении достигает 20%. Объясняется это довольно просто. У теплоносителя нет стимула беспрепятственно проникать в дальний участок нижнего приточного коллектора радиатора – из-за разницы в плотности он выбирает наиболее близкие ко входу в аккумулятор вертикальные каналы. В результате при достаточно равномерно прогретом верхе в нижнем углу напротив входа очень часто образуется застой, то есть температура поверхности АКБ в этой области будет ниже.На практике такая схема применяется редко – даже сложно представить ситуацию, когда к ней совершенно необходимо прибегнуть, отказавшись от других, более оптимальных решений.

В таблице намеренно не упоминается нижнее одностороннее подключение аккумулятора. С ним – вопрос неоднозначный, так как во многих радиаторах, предполагающих возможность такой врезки, предусмотрены специальные переходники, которые по сути превращают нижнее подключение в один из рассмотренных в таблице вариантов.Кроме того, даже для обычных радиаторов можно приобрести дополнительное оборудование, в котором нижний односторонний трубопровод будет конструктивно модифицирован на другой, более оптимальный вариант.

Надо сказать, что существуют более «экзотические» схемы врезки, например, для радиаторов вертикального исполнения большой высоты – некоторые модели из этой серии предполагают двустороннее подключение с обоими подключениями сверху. Но сама конструкция таких батарей продумана таким образом, что теплоотдача от них максимальна.

Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Помимо схемы подключения радиаторов к трубам отопительного контура, на КПД данных теплообменных устройств также серьезно влияет место их установки.

В первую очередь необходимо соблюдать определенные правила размещения радиатора на стене относительно прилегающих конструкций и элементов интерьера комнаты.

Наиболее типичное расположение радиатора – под оконным проемом. В дополнение к общей теплопередаче восходящий конвекционный поток создает своеобразную «тепловую завесу», препятствуя свободному проникновению более холодного воздуха из окон.

  • Радиатор в этом месте покажет максимальную эффективность, если его общая длина составит около 75% ширины оконного проема. В этом случае необходимо постараться установить аккумулятор ровно по центру окна, с минимальным отклонением не более 20 мм в ту или иную сторону.
  • Расстояние от нижней плоскости подоконника (или другого расположенного выше препятствия – полки, горизонтальной стенки ниши и т. Д.) Должно быть около 100 мм. В любом случае он никогда не должен быть меньше 75% глубины самого радиатора. В противном случае создается непреодолимая преграда для конвекционных потоков, и эффективность батареи резко падает.
  • Высота нижнего края радиатора над поверхностью пола также должна быть примерно 100 ÷ 120 мм. При зазоре менее 100 мм, во-первых, искусственно создаются значительные затруднения в проведении регулярной уборки под аккумулятором (а это традиционное место скопления пыли, переносимой конвекционными потоками воздуха).А во-вторых, сама конвекция будет затруднена. При этом «подтягивать» радиатор слишком высоко, с зазором 150 мм и более от поверхности пола, тоже совершенно бесполезно, так как это приводит к неравномерному распределению тепла в помещении: в нем может остаться ярко выраженный холодный слой. область, граничащая с поверхностью пола, воздух.
  • Наконец, радиатор должен располагаться на расстоянии не менее 20 мм от стены с помощью кронштейнов. Уменьшение этого зазора – нарушение нормальной конвекции воздуха, кроме того, вскоре на стене могут появиться хорошо заметные следы пыли.

Это ориентировочные индикаторы, которым необходимо следовать. Однако для некоторых радиаторов существуют и свои рекомендации, разработанные производителем для установок с линейными параметрами – они указаны в инструкциях по эксплуатации изделий.

Вероятно, нет необходимости объяснять, что радиатор, расположенный открыто на стене, будет демонстрировать гораздо более высокую теплопередачу, чем радиатор, полностью или частично закрытый некоторыми предметами интерьера. Даже слишком широкий подоконник уже может снизить эффективность обогрева на несколько процентов.И если учесть, что многие хозяева не могут обойтись без плотных штор на окнах или ради внутренней отделки стараются прикрыть неприглядные ни глаза, ни радиаторы с помощью фасадных декоративных ширм или даже полностью закрытых кожухов, то Расчетной мощности аккумуляторов может не хватить для полноценного обогрева помещения.

Потери теплоотдачи в зависимости от особенностей монтажа радиатора отопления на стенах приведены в таблице ниже.

Иллюстрация Влияние показанного размещения на теплоотвод радиатора
Радиатор полностью открыт на стене или установлен под подоконником, закрывающим не более 75% глубины батареи. При этом полностью сохраняются оба основных пути теплопередачи – и конвекция, и тепловое излучение. Эффективность можно принять за единицу.
Подоконник или полка полностью перекрывают верхнюю часть радиатора.Для инфракрасного излучения это не имеет значения, но конвекционный поток уже встречает серьезное препятствие. Потери можно оценить в 3 ÷ 5% от общей тепловой мощности аккумулятора.
В данном случае верхом является не подоконник или полка, а верхняя стенка ниши стены. На первый взгляд все то же самое, но потери уже несколько выше – до 7 ÷ 8%, так как часть энергии будет тратиться на нагрев очень теплоемкого стенового материала.
Радиатор спереди прикрыт декоративным экраном, но зазора для конвекции воздуха достаточно. Потери именно в тепловом инфракрасном излучении, что особенно сказывается на КПД чугунных и биметаллических батарей … Потери теплопередачи при такой установке достигают 10 ÷ 12%.
Радиатор отопления полностью закрыт декоративным кожухом со всех сторон. Понятно, что в таком кожухе есть решетки или щелевидные отверстия для циркуляции воздуха, но резко уменьшаются как конвекция, так и прямое тепловое излучение.Потери могут составлять до 20-25% от номинальной емкости аккумулятора.

Итак, очевидно, что владельцы вольны изменять некоторые нюансы установки радиаторов отопления в сторону повышения эффективности теплоотдачи. Однако иногда пространство настолько ограничено, что приходится мириться с существующими условиями как по расположению труб отопительного контура, так и по свободному пространству на поверхности стен. Другой вариант – желание спрятать батарейки от глаз берет верх над здравым смыслом, и установка экранов или декоративных крышек – уже дело.Это означает, что в любом случае вам придется внести поправки на общую мощность радиаторов, чтобы гарантировать требуемый уровень нагрева в помещении. Калькулятор ниже поможет вам внести соответствующие корректировки.

Конечно, об установке радиаторов в разделе дизайна говорить рано. Тем не менее, подключение батарей отопления нужно продумать уже на этом этапе. То есть выбрать способ подключения радиаторов к трубопроводу.

О чем это, спросите вы?

Самое эффективное подключение радиатора

Как известно, секционные радиаторы имеют четыре выхода (или входа?):

На первый взгляд кажется, что без разницы, в каком из этих мест подключать подающий и обратный патрубки.Но это только на первый взгляд. Потому что с разными вариантами подключения батарей будут и будут работать с разной эффективностью.

Чтобы не мучить вас, сразу покажу способ подключения, который считается наиболее эффективным. Как это:

При таком способе подключения радиатор прогревается наиболее полно, равномерно и его теплоотдача лучше, чем при других способах.

Рассмотрим другие методы для сравнения.

Одностороннее подключение батарей отопления

Схематично такое подключение выглядит так:

А при таком подключении есть ограничение по количеству секций: для алюминиевого радиатора не более 20 секций.

Нижнее подключение нагревательных батарей

Здесь подача и обратка подключены к нижним выводам радиатора:

По этой схеме батареи подключаются при прохождении труб по низу стены или по полу (например, при коллекторной разводке). Как видно из рисунка, КПД при таком подключении все равно снижается, до 88%.

Подключение отопительных батарей с нижним протоком

Зеркальное отражение первого метода, т.е.е. подача находится внизу, а обратный поток по диагонали вверху:

КПД радиатора при таком подключении всего 80%.

И еще вариант подключения АКБ с питанием снизу:

КПД радиатора еще ниже: 78%.

Одностороннее нижнее подключение радиаторов

Есть радиаторы с входом и выходом рядом. Схематично подключение таких радиаторов выглядит так:

Преимущество такого соединения в том, что трубы незаметны, но КПД при таком соединении также составляет 78%.Чтобы набрать необходимую мощность таких радиаторов, нужно установить дополнительные секции.

Как способ установки радиатора влияет на его эффективность?

Помимо способа подключения, на эффективность радиатора влияет способ его установки. О чем я говорю? Да, насчет следующего.

Обычно радиаторы ставят под окнами, и это хорошо … если бы не подоконники. При отсутствии подоконника ничто не мешало бы радиатору отдавать тепло воздуху, который бы беспрепятственно поднимался вертикально вверх.И все 100% тепла от радиатора уходило на обогрев помещения.

Из-за подоконника меняется траектория движения воздуха, теплоотдача снижается на 3 … 4%. Если и радиатор спрятан в какой-то нише, то его КПД все равно падает, аж на 7%:

Декоративные экраны еще больше уменьшают теплопередачу радиаторов. Если внизу экрана есть пространство для доступа воздуха, то теплоотдача снижается на 5 … 7%:

А для полностью закрытых декоративной ширмой радиаторов теплоотдача падает на 20… 25% в целом.

Вывод: если очень хочется скрыть от глаз батарею отопления, выбирайте хотя бы те экраны, у которых есть доступ воздуха снизу.

Итак, теперь вы знаете практически (теоретически :)) все о подключении батарей отопления. А непосредственно об их установке в одной из следующих статей.

подключение батарей отопления












Комфортные условия проживания в загородном коттедже невозможно создать без качественной системы отопления.Он должен быть достаточно эффективным и экономичным, чтобы во время отопительного сезона в жилых комнатах было тепло, а затраты на электроэнергию не вышли слишком высокими. Для этого нужно правильно выбрать тип системы отопления, а затем выбрать наиболее подходящий вариант подключения радиаторов отопления в частном доме.

Типы систем отопления

Система отопления в частном доме может быть:

Пневматическая система

Эта опция работает без охлаждающей жидкости.Воздух в доме нагревается напрямую от отопительных приборов – духовок или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для обогрева компактных загородных домов … Для больших коттеджей применяется редко.

Электросистема

В такой системе тепло передается через проводники тока. Электрический теплый пол работает по такому принципу. Отопление с помощью электрической системы может оказаться весьма кстати. Но его обустройство требует повышенного внимания к правилам безопасности, а в процессе эксплуатации обходится хозяевам дома дорого.

Водопровод

Тип отопительной системы, в которой тепло передается через воду (иногда пар) в качестве теплоносителя. От отопительного прибора теплоноситель по трубам течет к радиаторам отопления. Этот вариант считается наиболее удобным и практичным. Чаще всего в загородных домах таким способом оборудуют отопление.

Типы котлов отопления

Центральным элементом системы отопления является котел – отопительный прибор, в котором теплоноситель достигает заданной температуры.Схема подключения отопления в частном доме во многом зависит от того, какой в ​​нем котел.

По конструкции котлы делятся на двухконтурные и одноконтурные. Первый вариант – это оборудование, предназначенное как для отопления, так и для нагрева воды. Одноконтурный котел нагревает только теплоноситель для отопления. По способу монтажа делятся на напольные и настенные.

Котлы

различаются еще и видом топлива, которым нагревается теплоноситель.Бойлеры бывают следующих типов:

  • электрические;

    твердое топливо;

    жидкое топливо;

    совмещено.

Для работы твердотопливных котлов используют уголь, дрова, реже торф и другие варианты твердых горючих материалов. Дизельное топливо или отработанные масла используются в качестве жидкого топлива для котлов соответствующего типа.

Большинство загородных коттеджей отапливают газовые котлы … В негазифицированных районах часто используется отопление электричеством.Котлы на твердом и жидком топливе полностью независимы от коммуникационных сетей. Первый вариант более привлекателен тем, что требует традиционных дров и угля, а не опасных легковоспламеняющихся жидкостей.

Самые умные домовладельцы устанавливают в своих домах комбинированные котлы, рассчитанные на работу на разных видах топлива. Например, можно установить электрический котел, дополненный камерой сгорания на твердом топливе, чтобы в случае отключения электроэнергии перейти на дровяное отопление.

Котлы двухконтурные, обеспечивающие дом теплом и теплой водой, в основном это газовые приборы. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельный водогрейный котел.

На нашем сайте вы можете найти контакты строительных компаний, предлагающих услугу утепления дома

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше разделов, тем соответственно больше заряда батареи.Есть такие модели радиаторов, которые при необходимости можно «расширить» новыми секциями уже в процессе эксплуатации.

Все секции пересекаются одним коллектором вверху и одним внизу. Каждая секция имеет вертикальный канал, соединяющий верхний и нижний коллекторы. Это касается всех разделов, в том числе крайних. Следовательно, у радиатора 4 выхода, но используются только два из них. Один подключается к патрубку подачи теплоносителя, а второй служит для слива охлажденной воды обратно в котел.Неиспользуемые выходы закрыты заглушками. Так работает большинство радиаторов.

Типы трубопроводных систем

На схеме отопительной системы принципиальное значение имеет расположение входа подачи теплоносителя и выхода «возврата». Это зависит от направления теплоносителя и от типа системы трубопроводов.

Однотрубная система

Это упрощенный вариант устройства отопления в коттедже. Этот вариант достаточно экономичен, так как требует меньшего количества труб для разводки и выполняется с меньшими трудозатратами на монтажные работы… Система представляет собой цепочку радиаторов, соединенных единой трубой. Нагретый в котле теплоноситель поступает в каждый радиатор по очереди, перетекая от одного к другому. То есть «отдача» от одной батареи становится питанием для следующей и так далее.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Первый радиатор всегда будет самым горячим, и дальше от аккума к аккумулятору температура будет постепенно снижаться.Поэтому поддерживать одинаковую температуру во всех помещениях при однотрубном отоплении невозможно.

С некоторыми соображениями планирования однотрубная система может быть вполне подходящей. Так что, если в небольшом доме цепочка радиаторов будет начинаться от жилых комнат и заканчиваться техническими помещениями, этот вариант может быть оптимальным. Но в просторных коттеджах лучше установить двухтрубное отопление.

Двухтрубная система

Более дорогой в оснащении, но простой и удобный вариант. В этой системе одновременно работают два трубопровода.Первый подает горячую воду в каждую батарею. То есть в каждый радиатор входит по одной трубе. Теплоноситель перед входом в радиатор, независимо от его расположения в контуре, не попадает в соседние радиаторы, а уходит напрямую. Вторая труба собирает обратный поток от всех радиаторов и подает его в коллектор отопления.

Преимущества нижнего типа разводки заключаются в том, что практически во всех точках теплообмена достигается практически одинаковая температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Балочная (коллекторная) система

Коллекторный контур представляет собой вариант двухтрубного соединения, но с более сложной разводкой. Применяется в тех случаях, когда необходимо спрятать трубы, например, под напольное покрытие … В этом случае оборудуются два коллектора – подающий и обратный, причем от каждого радиатора к первому идет по одной трубе. , и еще один ко второму.

В некоторых схемах подключения используются системы двух типов. Весь дом можно отапливать по двухтрубному принципу, но для отдельной площади, например веранды или большой гостиной, по однотрубному принципу используют связку из нескольких радиаторов.При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в подающем и обратном коллекторах.

Схема подключения радиаторов к системе отопления

Охлаждающая жидкость движется по трубам и каналам аккумуляторных батарей из-за двух факторов. Во-первых, это тенденция жидкости заполнять пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – это движение потоков разной температуры… Горячая вода стремится вверх, вытесняя холодную воду в нижний поток.

Диагональный верхний подвод

Диагональное подключение радиаторов с верхним протоком позволяет оборудовать наиболее эффективное отопление помещения. Горячая вода подается в верхний вход, внутри она разливается по секциям и, остывая, уходит вниз, после чего вытесняется в нижний вход в обратный коллектор, расположенный с другой стороны радиатора.

Двустороннее нижнее соединение

Подача осуществляется к нижнему входу с одной стороны, а обратка – от нижнего входа с другой стороны батареи.КПД в этом случае ниже, чем в предыдущей версии. Но такое соединение позволяет максимально скрыть трубы.

Одностороннее нижнее верхнее соединение

В основном используется в многоэтажных домах. В коттеджах в 2 или 3 этажа также иногда применяется однотрубное отопление. Разница между нижним и верхним подключением состоит в том, что в первом случае горячая вода подается в нижний вход, а отводится под давлением через верхний вход, а во втором случае все наоборот.В обоих случаях установка и выход теплоносителя расположены с одной стороны. Стоит отметить, что из всех существующих вариантов одностороннее нижнее подключение является наиболее неэффективным.

Описание видео

Какую систему подключения радиатора выбрать

Прочие опции

Теоретически также можно использовать диагональное соединение с нижней подачей или двустороннее соединение с верхней подачей. Эти два варианта тоже будут работать, если все сделано правильно. Однако функционированию системы будет сильно мешать пересечение ручьев.Поэтому лучше не экспериментировать и взять за основу диагональное верхнее соединение или двухстороннее нижнее соединение.

Расположение радиаторов

Для качественного обогрева коттеджа необходимо не только правильно выбрать схему отопления, но и правильно расположить батареи в помещении. Монтаж батарей отопления в частном доме осуществляется на основании расчетов, сделанных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

    объем помещения;

    уровень теплопотерь здания;

    Схема вставки радиатора

    ;

    на какой высоте будут установлены батареи и многое другое.

Описание видео

Обычно радиаторы устанавливают под окнами. Это создает преграду для потока холодного воздуха, идущего из окна. Кроме того, воздух, выходящий из оконного проема, «осушается» теплом от радиатора, в результате чего на поверхностях в помещении не собирается конденсат. Батарея должна быть немного уже, чем окно, и располагаться по центру по отношению к оконному проему.

Радиатор не должен примыкать верхней частью к подоконнику, так как это затрудняет процесс рассеивания тепла.Расстояние от пола до нижнего уровня батареи должно быть около 100 мм. Более высокое расположение приведет к тому, что воздух прямо над полом будет плохо прогреваться. Если радиаторы установить слишком низко, будет сложно удалить скопившуюся под ними пыль.

Планируя установку батарей, необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях характеристики стены требуют усиления поверхности, на которой будет крепиться кронштейн для ТЭНов.

Описание видео

Установка радиаторов отопления

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по установке водопровода, канализации и отопления … Связаться с представителями можно напрямую, посетив выставку домов Малоэтажная страна.

Заключение

Доверить процесс расчета, проектирования и монтажа системы отопления могут только квалифицированные специалисты.Но самые простые правила подключения радиатора должен знать каждый домовладелец. Эффективное подключение и принцип размещения отопительного оборудования – это гарантия того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

Одним из важнейших факторов комфорта в доме, особенно зимой, является тепло. Это может быть только грамотно организованная система отопления, одновременно эффективная и экономичная. Только правильный подход к выбору оптимальной схемы системы отопления для конкретного помещения и правильного подключения аккумуляторов.В противном случае КПД радиатора будет всего 50-70% от максимально возможной мощности. Попробуем разобрать все варианты подключения радиаторов отопления и способ их установки.

Тип подключения зависит от используемой системы отопления (естественная или принудительная циркуляция, двухтрубная или) и от конструкции здания.

Различают следующие типы подключения:

При этом каждый из них может выполняться с байпасом или без него.

Боковое (одностороннее) соединение

Данная схема предполагает соединение патрубков отвода и отвода с одной стороны водонагревателя.Теплоноситель, как правило, попадает в верхний патрубок и удаляется с помощью нижнего. Схема отличается относительно низкими тепловыми потерями (не более 5%) и обеспечивает равномерный прогрев каждой секции радиатора. По статистике, боковое подключение радиаторов отопления – самый распространенный вариант в многоэтажных домах, подключаемых к центральной системе отопления.

Популярность легко объясняется удобством и невысокой стоимостью монтажа при достойной теплоотдаче от аккумуляторов.Такая схема наиболее эффективна в России, а также при использовании радиаторов не менее 10 и не более 15 секций. Увеличение количества секций резко снизит КПД АКБ, так как теплоноситель не сможет эффективно нагреть наиболее удаленные от труб секции.

Диагональное (кроссоверное) подключение

В перекрестной схеме входная труба подключается сверху нагревателя, а выходная труба – снизу и с противоположной стороны.Такая схема – ответ на вопрос тех, кого интересует, какое подключение радиаторов отопления лучше с точки зрения теплоотдачи, так как теплоноситель распределяется равномерно по всей площади батареи. Диагональное подключение считается наиболее эффективным, и производители радиаторов в паспорте на изделие привязывают номинальную мощность устройства к диагональной системе.

Позволяет снизить тепловые потери до 2%. Особенно востребовано диагональное соединение с 10-12 и более секциями в отопительных приборах.Схема также имеет ряд недостатков:

  1. не слишком эстетичный вид;
  2. превышение расхода трубы;
  3. неудобная и длительная установка.

Несмотря на очевидные преимущества, из-за двух последних недостатков строительные компании практически не используют такое подключение к теплу в своих многоквартирных комплексах.

Нижнее соединение: седло и вертикальное

На постсоветском пространстве нижнюю схему часто называют «Ленинградской».Седловой вариант нижнего подключения предполагает установку входного патрубка с одной стороны нижней части устройства, а отводящего патрубка – с другой стороны нижней части. В целом, это наименее эффективный способ подключения из всех, так как верхняя часть радиатора заметно хуже прогревается, а тепловые потери достигают 15%. Однако это справедливо только в отношении многоэтажных домов с большой общей длиной труб и огромным количеством радиаторов.

Седловое соединение батарей отопления в частном доме с автономной насосной системой снижает теплопотери до приемлемого уровня.Основная область применения седельной системы – одноэтажные дома, трубы которых прокладываются внутри пола. Неоспоримый плюс схемы – эстетичность отопительного прибора за счет практически незаметных труб.

Второй подвид нижнего подключения – вертикальная схема. Применяется редко и только для тех типов радиаторов, в которых предусмотрено нижнее подключение. Трубки в таких батареях располагаются рядом друг с другом в одном из нижних углов устройства.Для подключения используется специальный блокировочно-соединительный блок. Достоинствами вертикальной компоновки считаются внешний вид (даже более незаметный, чем в седловой схеме труб) и экономия труб. К недостаткам можно отнести неравномерный нагрев и вызванный им низкий КПД.

В целом и тот, и другой способ подключения батарей отопления наименее эффективны.

Байпасное соединение

В случае использования последовательного подключения радиаторов отопления (однотрубный) для возможности регулирования температуры в каждой из комнат устанавливается специальная перемычка – байпас.Байпас расположен между входом и выходом радиатора и позволяет теплоносителю двигаться, даже если клапаны на устройствах закрыты. Для лучшего распределения потока воды между байпасом и радиатором байпас выполнен из трубы с меньшим диаметром, чем у основных труб. Обвязка радиатора в такой системе предполагает установку двух задвижек – на впускной и выпускной трубах.

Гораздо менее популярным вариантом схемы является установка всего одного трехходового клапана на стыке байпаса с стояком.

Установка радиаторов

Перед приобретением и установкой отопительных приборов для своего дома владельцу будет полезно узнать о том, как устроена батарея отопления, принцип работы батареи отопления, их классификация по устройству (секционные, пластинчатые, трубчатые, панельные) , объем и материал изготовления (чугун, сталь, алюминий, медь, биметалл) … В целом, наиболее оптимальным, хотя и дорогостоящим вариантом считаются панельные биметаллические и секционные радиаторы.

Необходимое оборудование и материалы

Когда отопительные приборы приобретены и схема подключения выбрана, можно приступать к установке. Какими бы ни были устройства, правильное подключение радиатора отопления невозможно без следующего (общего для всех типов труб и батарей) набора инструментов:


Среди материалов для подключения необходимо:


На потребность в дополнительных инструментах и ​​материалах влияют способы подключения радиаторов отопления и материал труб.Перед тем, как правильно подключить батарею отопления к методу сварки металлических труб, вам придется обзавестись газосварочным аппаратом и, конечно же, навыком работы с ним.

Если планируется подключение к резьбовым соединениям, необходимо приобрести:


Для подключения радиаторов к металлопластиковым трубам потребуется:


Если хозяин задался вопросом, как правильно подключить радиаторы отопления к полипропиленовым трубам, ему потребуется:


Порядок установки

Итак, хозяин квартиры приобрел инструменты, расходные материалы и сам радиатор отопления, как подключить его к системе отопления?

Процедура установки в целом одинакова для всех типов устройств:


Также необходимо помнить: если радиатор новый, не рекомендуется снимать с него полиэтиленовую пленку до конца установки.Это предотвратит появление царапин и грязи во время установки.

Система отопления частного дома с помощью радиаторов и котельного оборудования имеет два основных способа подключения: однотрубный и двухтрубный.

Обе схемы имеют свои достоинства и недостатки.

При его выборе следует учитывать площадь помещения, количество жилых этажей и регион проживания.

Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная , а также от способа циркуляции воды в трубах: естественной и принудительной (с использованием циркуляционного насоса).

Однотрубный – Основан на радиаторах с последовательным подключением. Горячая вода, нагретая котлом, проходит по одной трубе через все секции нагрева и возвращается обратно в котел. Виды разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).

При горизонтальной разводке труба устанавливается параллельно полу, радиаторы должны располагаться на одном уровне.Жидкость подается снизу, отводится аналогично. Циркуляция воды осуществляется при помощи помпы.

При вертикальной разводке трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем спускается по стояку к радиаторам. Вода циркулирует самостоятельно под воздействием высоких температур.

Двухтрубная система основана на параллельном подключении радиаторов к контуру, то есть горячая вода индивидуально подводится к каждой батарее по одной трубе, а вода отводится по второй.Типы планировки – горизонтальная или вертикальная. Горизонтальная разводка выполняется по трем схемам: проточная, тупиковая, коллекторная.

Подключение конвекторов к системе отопления осуществляется нижним, верхним, односторонним и диагональным (крестовым) способом. Циркуляция жидкости внутри него зависит от схемы установки аккумулятора.

Для однотрубных и двухтрубных систем вертикальная планировка применяется в основном для домов с двумя и более этажами.

Одинарная труба

Принцип работы однотрубной системы отопления – круговая циркуляция жидкости по одной линии.Нагретый теплоноситель выходит из котла и последовательно проходит через каждый подключенный конвектор.

Каждый последующий получает воду от предыдущего, по мере прохождения часть тепла теряется в результате охлаждения. Чем дальше аккумулятор от котла, тем ниже его температура. При выходе из строя одного элемента нарушается работа всей схемы.

Монтаж осуществляется горизонтально или вертикально , во втором случае котел оптимально размещать на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Достоинства однотрубной схемы: простота монтажа, небольшой расход расходных материалов, эстетичность (при горизонтальной разводке трубу можно спрятать, например, смонтировать под полом).

Недостатки:

  • Взаимосвязь элементов схемы – выход из строя одного радиатора приводит к нарушению работы всей системы;
  • Высокая потеря тепла ;
  • Невозможность управления нагревом отдельных элементов системы;
  • Ограниченная площадь обогрева (до 150 м 2).

Однако для одноэтажного дома с небольшой площадью рациональнее выбрать именно этот вид отопления.

Двухтрубный

В этой системе жидкость циркулирует по двум выделенным линиям: подающей (выход теплоносителя из котла) и обратной (к котлу). К водонагревателю подключаются две трубы. Монтаж осуществляется вертикальным или горизонтальным способом электромонтажа. Горизонтальный – выполняется по трем схемам: проточная, тупиковая, коллекторная.

При проточной схеме движение воды происходит последовательно , сначала жидкость выходит из первого конвектора, затем в магистраль подключают второй и последующие элементы, затем вода возвращается в бойлер. Теплоноситель в подающем и обратном трубопроводах в этом случае движется в одном направлении.

Тупиковая разводка характеризуется обратным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично от других нагревателей.

При радиальной или коллекторной разводке нагретая жидкость подается в коллектор, от которого трубы выходят на конвекторы. Такой вариант более дорогой, но отличается возможностью точной регулировки напора воды.

Преимущества:

  • Параллельное подключение конвекторов , выход из строя одного элемента не влияет на работу всего контура;
  • Возможность установки термостатов ;
  • Минимальные тепловые потери ;
  • Работа системы в помещениях любого размера.

К недостаткам данной схемы можно отнести более сложную систему монтажа, большой материалоемкость.

Варианты подключения

Способы подключения радиатора к трубопроводу:

  1. Верхний … Охлаждающая жидкость входит в отопитель сверху и выходит таким же образом. Для этого типа установки характерен неравномерный нагрев, так как теплоноситель не нагревает низ устройства, поэтому использовать такой способ в жилых домах нерационально.
  2. Нижний. Хладагент входит и выходит снизу, имеет небольшие теплопотери (до 15%). Преимущество этого метода – возможность монтировать трубу под полом.
  3. Односторонний или боковой … Подающая и обратная трубы подключаются к одной стороне конвектора (вверху и внизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой вариант установки не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть не будет хорошо прогреваться.
  4. Крест (диагональ). Подводящий и обратный патрубки подключаются по диагонали с разных сторон радиатора (вверху и внизу). Достоинства: минимальные тепловые потери (до 2%) и возможность подключения устройства с большим количеством секций.

Способ подключения радиаторов к трубопроводу влияет на качество отопления помещения.

Установка радиаторов

установка радиатора

Радиаторы следует устанавливать в местах с наибольшим перепадом температур , то есть возле окон и дверей.Под окном необходимо разместить обогреватель таким образом, чтобы их центры совпадали. Расстояние от устройства до пола должно быть не менее 120 мм, до подоконника – 100 мм, до стены – 20-50 мм.

Монтаж АКБ на трубопровод осуществляется с помощью фитингов (уголок, муфта совмещенная с резьбой) и шарового крана «Американка», методом пайки или сварки. На одно из других отверстий устанавливается выход воздуха (кран Маевского), оставшееся отверстие закрывается заглушкой.

Перед заполнением системы выполните первый пробный пуск. , чтобы очистить его и проверить на герметичность. Воду нужно оставить на несколько часов, затем слить. После этого доливаем систему, повышаем давление насосом и выпускаем воздух из радиатора до появления воды, затем включаем котел и начинаем обогрев помещения.

Распространенные ошибки при установке: неправильное размещение конвектора (близкое расположение к полу и стене), несоответствие количества секций обогревателя типу подключения (тип бокового подключения для батарей с более чем 15 секциями) – в данном случае , помещение будет отапливаться с меньшей теплоотдачей.

Брызги жидкости из бачка говорят о ее избытке, шумы в циркуляционном насосе о наличии воздуха – эти проблемы устраняются с помощью крана Маевского.

Стоимость оборудования

Примерный расчет оборудования для системы отопления дома площадью 100 м 2.

Стоимость монтажных работ мастером обойдется примерно в 50 000 – 60 000 рублей.

Результаты и выводы

На выбор схемы подключения радиатора влияет площадь помещения и этажность.Для небольшого одноэтажного дома оптимальным вариантом будет выбор однотрубной системы монтажа по горизонтали … Для домов площадью более 150 м 2 с двумя и более этажами предпочтительнее устанавливать двухтрубная вертикальная разводка с диагональным подключением.

Как подключить батарею отопления. Диагональное подключение радиатора отопления: схема, плюсы и минусы

Эффективность отопления квартиры беспокоит многих собственников жилья, этот вопрос приобретает особую актуальность в холодное время года.Если причиной плохого нагрева стал вызвавший радиатор, то необходимо заменить старое оборудование на более современные конструкции, которые отличаются большой мощностью и производительностью. В частности, речь идет о керамических, биметаллических и алюминиевых отопительных приборах. Однако стоит отметить, что чугунные батареи отличаются большей надежностью и долговечностью. Не стоит менять батарею в надлежащем состоянии, но вы можете добавить несколько секций для большей эффективности нагрева.

Схемы подключения радиаторов

Радиаторы отопления подключаются к отопительному контуру, радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно.Дело в том, что неправильное подключение приводит к потере почти половины тепла. Неправильное добавление секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и импульсов. Поэтому важно не только выбрать подходящую схему, как соединить батареи отопления между собой, но и правильно прикрепить секции радиатора. В любом случае работа требует внимания и аккуратности.

Радиаторы к системе отопления подключаются следующим образом:

  • Последовательность .В этом случае потребуется одна труба отопительного контура.
  • Параллельно . В работе задействованы две трубы, радиаторы соединяются между собой через верхний и нижний отвод.
  • Проходное соединение Подразумевает прохождение теплоносителя через отопительный прибор.

Если взять за основу основу надежности и экономичность, можно сказать, что параллельное подключение радиаторов отопления будет наиболее выгодным вариантом.

Материалы и инструменты для крепления дополнительной секции

Перед тем, как выполнять подключение отопительного прибора, нужно рассчитать количество секций, необходимое для эффективного обогрева помещений. Чтобы правильно и качественно решить вопрос, как правильно совместить алюминиевый радиатор, необходимо подготовить для работы следующие инструменты и материалы:

  • Два ключа: патрубок и радиатор.
  • Ниппели для системы отопления.
  • Боковые заглушки.

  • Промежуточное уплотнение.
  • Прокладка паронитовая.
  • Листы наждачной бумаги.

Процесс подключения АКБ

Для увеличения радиатора необходимо понимать, как подключить батарею отопления, и общие принципы работы системы отопления.

Подготовительный этап

В процессе подготовки, демонтируя радиатор, отсоединить секции, которые будут увеличиваться. Обязательно очистить отопительный прибор от пыли, грязи и ржавчины.Чтобы понять, как правильно соединить радиаторы отопления с трубами, необходимо произвести визуальный осмотр резьбовых отверстий, к которым присоединяется труба отопительного контура. При наличии отложений известняка или другого типа зачистка наждачной бумагой. Пренебрежение этими действиями может вызвать утечку компаунда, в частности, перекрестную прокладку, или образование утечек.

Прямое соединение секций

Задача по соединению секций биметаллического радиатора решается следующим образом:

  • К основной части прилагаются дополнительные секции.
  • Установите уплотнительный элемент.
  • Определите расстояние до ниппеля с помощью радиаторного ключа.
  • В соответствии с этим расстоянием в радиатор устанавливаются ниппели.
  • Ключ радиатора прокручивается трубчатым ключом.
  • Ниппель намотан на две части, расположенные друг напротив друга.
  • Поверните ключ радиатора на три оборота.
  • Внизу выполняются аналогичные действия.


После этого производят установку паронитовых прокладок и боковых заглушек, в процессе эксплуатации используют трубный ключ.Герметичность выполняется максимально, чтобы соединение было надежным и герметичным. Остальные секции соединяются аккумулятором по такой же схеме.

Монтаж устройства отопления к стене

После стыковки всех запланированных секций радиатор необходимо закрепить на стене. Для этого используются специальные крючки, которые устанавливаются на уровне расположения радиатора. Нагревательный прибор навешивается на крючки, а все соединения затягиваются арматурой.Для затяжки используйте гаечный ключ. Все стыки обработайте герметиком или используйте специальный скотч для труб. Не будет лишней гидроизоляции радиатора.

Проверить собранный дизайн

После завершения сборки прибора подогрев проходит визуальный осмотр на предмет возможных ошибок. При их отсутствии проводят пробное заполнение системы отопления водой. Первый пуск теплоносителя выполняется без давления для выявления мест некачественного соединения радиатора с патрубком.При наличии таких дефектов они сразу же устраняются. Повторное заполнение системы отопления производится при нормальном давлении теплоносителя.


После присоединения дополнительных секций к основному радиатору необходимо провести тестовую проверку системы. Для этого оставьте обогрев включенным на несколько часов. Затем проверьте, в каком состоянии находятся детали труб, фитинги и отопительные приборы. При отсутствии дефектов и протечек переходите к вопросу, как совместить радиаторы отопления.

Выбор схемы подключения АКБ

Для решения вопроса, как соединить алюминиевые радиаторы между собой, используются разные схемы, поэтому важно выбрать наиболее удобную и эффективную.


В большинстве случаев нагревательные приборы подключаются последовательно, и обеспечивается максимальная надежность системы. К тому же такая схема не требует больших технических затрат и обслуживания. По последовательной схеме допускается соединение четырех радиаторов.Подключение к системе осуществляется внизу. Если трубы или радиаторы начинают проседать, то установите специальные подкосы.


Единственный минус такой схемы – неровное помещение. Это связано с меньшим нагревом последних аккумуляторов в системе. Причем разница температур первого и последнего нагревательного устройства может составлять около 18 градусов.

Решением задачи данного типа является установка электрического котла.

Как выглядит правильное подключение радиатора отопления? Разберем схемы подключения, применяемые в частных домах и городских квартирах, а также применяемые для этих целей трубы, фитинги и элементы запорной арматуры.Кроме того, мы выясним, какие ошибки можно допустить при проектировании и установке системы отопления.

Контурные схемы

Если в городской квартире схема системы отопления в целом или ее отдельный контур не зависит от наших усилий, то в частном доме контур проектируется с нуля.

Можно выделить две принципиально разные схемы:

  • Однотрубный , представляющий собой единственное заполнение по периметру отапливаемого здания.Нагревательные устройства разрезают параллельно розливу.

Примечание: Практичная и последовательная установка батареи; Это неудобно, так как не позволяет производить самостоятельную настройку инструментов.

  • Двухтрубная – Независимая подача и обратная розетка. Каждый радиатор выполняет роль перемычки между ними.

Преимущества однотрубной схемы – невысокая стоимость, простота монтажа и исключительная отказоустойчивость. Недостатки – значительный разброс температур между первым и последним утеплителем, а также проблематичность прокладки по периметру дома при наличии высоких проемов и панорамных окон.

Двухтрубная схема лишена этих недостатков, но при определенных условиях может создать гораздо более серьезную проблему для владельца. Середина аккумуляторного бойлера гасит разницу между розливом, что замедляет циркуляцию в дальнобойных аппаратах. Именно поэтому двухтрубная требует обязательной балансировки – дросселирования подводки и регулировки их полосы пропускания для выравнивания температуры.

Эта задача изящна в проходной двухтрубной системе – цепи Тихельмана, все петли которой имеют одинаковую длину.

Вставные радиаторы

Какие могут быть способы подключения радиаторов отопления к розливу и стоякам?

Имя Описание Характеристики
Боковая односторонняя Подход соединяется с верхним и нижним коллекторами на одной стороне нагревательного устройства При небольшом количестве секций обеспечивает максимальную теплоотдачу. При количестве секций более десяти на удалении от подводки край радиатора остынет.На крайних участках со временем будет накапливаться ILL.
Снизу вниз Поддинг, соединенный с обеими пробками нижнего коллектора Теплоотдача устройства немного снижается из-за медленной циркуляции через верхний коллектор. Радиатор не требует промывки: секции не стилизованы
Диагональ Подводка соединяется сверху пробкой с одной стороны радиатора и снизу – с другой Теплоотдача максимальна при любой длине радиатора.Нижние секции от глухой нижней пробки выполнены в стиле

Обратите внимание: в закрытой автономной системе отопления можно забыть о проблеме наличия аккумуляторов.
Небольшое количество суспензии, содержащейся в теплоносителе, быстро собирается в грязи и не создает никаких проблем.
Соответственно, имеет смысл выбрать такие виды подключения радиаторов отопления, которые обеспечат максимальную теплоотдачу.

ошибок

Неправильное подключение радиаторов отопления может привести к сбоям в работе системы CSU, автономного контура или к серьезному снижению теплоотдачи.

Какие ошибки можно допустить при установке аккумуляторов?

  • Вставка вашего радиатора между подающим и обратным стояками на любом этаже, кроме верхнего, заставит вас заморозить соседей по стояку. Хладагент будет циркулировать по небольшому кольцу – через вашу батарею, но теплоотдача всех устройств над импровизированной перемычкой резко упадет.
  • Радиаторная резка с любой запорной или дроссельной фурнитурой на подводке без перемычки перед кранами или дросселями.В этом случае крытый кран прекратит циркуляцию по всему стояку.

  • Боковое подключение многосекционного радиатора, как уже было сказано, приведет к падению теплоотдачи крайних участков.
  • К падению тепловой мощности относительно номинальной приведет и подключение радиаторов отопления пониженного диаметра присоединяемых радиаторов. Нормой считается труба ДУ15 (1/2 дюйма) с количеством секций до семи и Ду 20 (3/4 дюйма) с большим числом секций.

Выбор материалов

Выбор труб, батарей и арматуры влияет на эффективность и безопасность работы системы отопления не меньше, чем ее схема. Какие материалы предпочесть в разных случаях?

Центральное отопление

Штатные параметры работы ЦОБ (4-6 кгс / см2, 40-95 с) вроде бы позволяют использовать в нем любые современные трубы, аккумуляторы и арматуру.

Однако практика показывает, что от некоторых их видов лучше отказаться:

  1. Расчетная температура теплоносителя часто бывает превышена в сильные морозы.При массовых жалобах на холода в квартирах иногда практикуется работа лифтовых узлов без форсунки, с приглушенным жертвоприношением. В этом режиме аккумуляторы можно нагревать до 130 – 140 С.
  2. Резкое замыкание любого элемента запорной арматуры по некомпетентности слесаря ​​или поломке приведет к гидродар с кратковременным повышением давления до 20-25 атмосфер.

Чугунные радиаторы рассчитаны на давление 9 – 15 атмосфер и при гидравлическом механизме могут разрушиться.

Это вероятность нештатных ситуаций, которая накладывает свой отпечаток на выбор оборудования для CSO.

Труба

Для крепления подводки можно использовать:

  • Труба стальная ВГП (вода-газ) на сварных соединениях;
  • Трубка ВГП оцинкованная на резьбе. Сварным швам противопоказано его антикоррозийное покрытие: при высоких температурах вспыхивает цинк;
  • Труба гофрированная нержавеющая на компрессионных фитингах.

Последний вариант привлекателен тем, что легко монтируется своими руками с помощью простейшего инструмента – пары записывающих ключей.Цена гофрированной трубы диаметром 1/2 дюйма около 200 рублей за метр темпорон.

Радиаторы

В системах CSC применяются:

  • – поворот трубы с ребрами, увеличивающий теплоотдачу;
  • Биметаллические радиаторы. Стальной сердечник делает их устойчивыми к скачкам давления до 25-40 кгс / см2;
  • В помещениях, в которых эстетика не играет решающей роли, практикуется установка самодельных цельносварных трубчатых радиаторов (регистров).Как правило, соединение стальных радиаторов отопления осуществляется трубой из черной стали на сварных соединениях.

Система отопления

Труба

Полностью контролируемые параметры автономных контуров позволяют использовать недорогие и прочные полипропиленовые и металлопластиковые трубы.

С их установкой связана пара тонкостей:

  • Отсутствие сжатия и предпочтение отдается прессовым фитингам, которые лучше выдерживают многочисленные циклы нагрева и охлаждения;
  • Для полипропилена, армирования, уменьшающего удлинение труб при нагревании.
Радиаторы

Здесь все просто: наш выбор – недорогие, эстетичные и высокотемпературные алюминиевые батареи.

Алюминиевые секционные батареи – отличный выбор для автономного контура.

Арматура и арматура

Для подключения отопительного прибора к кранам и хранилищу американцы массово применяют фитинги с накидной гайкой, позволяющие производить быстроразъемное соединение.

В качестве регулирующей и запорной арматуры могут использоваться:

  1. Краны шаровые;
  2. Краны конусные (дроссели), позволяющие регулировать теплоотдачу в ручном режиме;
  3. Термостатические клапаны с термоголовками, позволяющие автоматически поддерживать заданную температуру воздуха.

На верхних этажах многоквартирных домов и в тех случаях, когда верхний коллектор радиатора является верхней точкой отдельной петли контура, пробка радиатора комплектуется краном Маевского – простым устройством для сбивания самолета.

Заключение

Надеемся, что наш обзор схем подключения и материалов, используемых в системах отопления, поможет читателю принять правильное решение при планировании собственного ремонта или строительства.Видео в этой статье предложит своему вниманию дополнительную тематическую информацию. Успехов!

Проектируя отопление или планируя замену старых отопительных приборов в квартире или частном доме, хозяева часто задумываются о том, возможно ли установить отопительные батареи своими руками. На самом деле, если разобраться, подключение аккумулятора – довольно трудоемкий процесс и занимает много времени, но выполнить его своими руками вполне возможно, если придерживаться инструкции и все операции выполнены правильно.

Необходимо учитывать, что от того, насколько правильно сделана врезка батарей отопления, будет зависеть температурный комфорт от дома или квартиры. Необходимо хорошо поискать варианты разводки, способы, которые можно провести по соединенным радиаторам, грамотно провести теплотехнический расчет, чтобы каждое подключение было выполнено правильно и герметично. При соблюдении всех требований, учете всех нюансов, подключение радиаторов к системе в квартире или частном доме пройдет успешно.

Необходимые препараты

Перед тем, как приступить к выполнению работ своими руками, вам необходимо будет проделать все необходимые приготовления и расчеты:

    • Если вы планируете отопление с нуля, а не просто менять старые агрегаты на новые, вам нужно будет спроектировать и нарисовать план строительства магистрали. Для этого вам сначала нужно будет изучить варианты разводки и выбрать наиболее подходящий для вашего дома.
    • Для определения параметров отопительных приборов необходимо будет выполнить теплотехнический расчет.
  • Надо будет продумать все способы управления, а также возможность обслуживания и ремонта без отключения отопления.
  • Выбрать способ крепления радиаторов к трассе.
  • Запаситесь всеми необходимыми инструментами и расходными материалами.

Необходимая информация о системе отопления – Электропроводка и способы подключения

Перед началом работ следует ознакомиться с тем, какими способами бывает разводка магистрали и тонкостями, которые необходимо учесть, выполняя подключение своими руками.

Магистральное отопление в квартире и частном доме может быть однотрубным или двухтрубным:

  • Однотрубная магистраль предполагает наличие одного контура, по которому теплоноситель от котла перемещается через все отопительные приборы. Недостатком этого метода является неравномерный нагрев аккумуляторов – первый аккумулятор в цепи намного прочнее второго.
  • Двухтрубная магистраль предполагает наличие в системе двух контуров. Поочередно осуществляется подача горячего теплоносителя, иначе – отвод в котел остывшей жидкости.Вот параллельное соединение батареи и трубопровода. Этот метод гарантирует равномерный прогрев всех радиаторов отопления.

Если сравнить эти два типа, несомненно, двухтрубная компоновка намного эффективнее. Однако его установка намного сложнее и дороже – в некоторых случаях однотрубная система как более экономичная, выгодная и эффективная.

По способу циркуляции теплоносителя различают следующие разновидности:

  • Мастера с естественной циркуляцией – теплоноситель в системе движется из-за разницы давлений, возникающей при нагреве и охлаждении жидкости.В такой системе трубопровод необходимо монтировать с уклоном в сторону движения жидкости.
  • Мастера с принудительной циркуляцией – в системе применен циркуляционный насос для обеспечения движения теплоносителя. В этом случае обеспечивается более стабильная работа, можно выбирать трубы меньшего диаметра, поскольку гидравлическое сопротивление не так важно, как в первом случае. Этот способ намного дороже, его сложнее монтировать своими руками и он ставит в зависимость от наличия электрической энергии – при ее несанкционированном отключении прекращается отопление дома.Однако это более эффективный метод, чем естественный.

Существуют различные варианты подключения аккумуляторов к трубопроводу:

  • Радиаторы с боковым подключением – подводка выполняется через верхние и нижние патрубки с одной стороны агрегата.
  • Радиаторы с нижним подключением – соединение проводится по нижним патрубкам с правой и левой стороны агрегата. Считается, что радиаторы с нижним подключением снизу нагреваются сильнее, но это ошибочное утверждение.За счет тепловой конвекции нагрев радиаторов нижним путем подводки происходит как по верхнему, так и по нижнему уровню.
  • Радиаторы с диагональным подключением – вкладыш в систему выполняется через верхнее сопло с одной стороны и нижнее – с другой. При такой схеме обеспечивается максимально равномерный прогрев устройства.

Планируя выполнение работ своими руками, нужно помнить, что в системе патрубка радиатора нижняя подводка скрыта в полу – вам придется воткнуть пазы, в которые будет укладываться трубопровод.При этом необходимо правильно прогреть контур, чтобы избежать потерь тепла на обогрев холодного пространства под полом.

Подключение радиаторов отопления своими руками

    • Если мы заменяем старые агрегаты, сначала нужно выключить обогрев, подвести воду и дождаться остывания аккумуляторов. Если система не выключается и не сливает воду, существует опасность серьезно остыть горячим теплоносителем.
    • После того, как нам удалось отключить систему, разбираем старые агрегаты.Для этого продвигаем каждое подключение к магистрали – если резьба не поддается нагреву. Тогда мы сможем вывернуть его из-за температурного расширения гайки или муфты. Если речь идет о чугунных батареях, придется прибегнуть к услугам помощника, так как такие изделия имеют очень большую массу.
    • При замене старых устройств на новые лучше сохранить размер центров в новых батареях, чтобы не приходилось заново выравнивать выравнивание по нагревательной линии.Каждое резьбовое соединение очищают и проверяют на наличие повреждений – при их обнаружении срезать поврежденный участок и нарезать новую резьбу с радиатором.
  • С помощью помощника прикладываем к стене новый радиатор и размечаем место, где будут располагаться кронштейны. После этого каждый кронштейн прикрепляется к стене дюбелем. Предварительно просчитайте способность стены выдерживать нагрузку – если есть сомнения, мы обеспечиваем дополнительную опору с помощью наружного фиксатора.
  • Соединение радиатора выполняем резьбовыми соединениями с использованием укладки из эластичной резины или паронита. Герметичное соединение убережет вас от преждевременных протечек – чтобы обеспечить нужное усилие затяжки, мы используем динамический ключ.
  • Включите оборудование и проследите за отсутствием течи и за тем, насколько эффективно заряжаются аккумуляторы. Если все в норме, работу можно считать завершенной.

Заключение

Установив в доме новые батареи отопления, можно сделать своими руками.Чтобы все операции выполнялись правильно, нужно грамотно спланировать процесс, учесть все тонкости и нюансы. Если все расчеты выполнены правильно и система спроектирована оптимально, можно только старательно реализовать весь алгоритм – от вашей аккуратности и трудолюбия будет зависеть тепло в доме.

Здесь вы узнаете, как правильно подключить батарею отопления в квартире: лучшее место для радиаторов, схемы и способы подключения в многоквартирном доме, как правильно запустить систему отопления.

Запуск системы отопления с первыми разрежителями охлаждения ждут всех жителей многоквартирных домов.

Чтобы в комнатах было тепло, важно не только, как будет работать централизованное отопление в новом сезоне и какие профилактические работы проводились летом, но и как лучше подключить радиаторы отопления в квартире, чтобы получить 100% теплоотдачу. .

Запуск системы отопления в многоэтажном доме

Включение теплоснабжения в высотных домах часто вызывает беспокойство, особенно в старых домах.Это связано с тем, что зачастую профилактические мероприятия и проверки не выявляют скрытых угроз и нарушений. Только впуск теплоносителя в систему высокого давления можно найти настолько прочной и эффективной.

Чтобы обойтись без аварий, нужно знать, как запустить отопление в многоквартирном доме:

  1. Во-первых, охлаждающая жидкость должна подаваться насосом на малой мощности. Чтобы система заливалась постепенно, пол за полом.
  2. Во-вторых, его корма должна быть принята до , что позволит ему вытеснять воздух, идущий в тепловую сеть во время летнего «отдыха». При медленном подъеме воды нагрузка на трубы и радиаторы минимальна, что увеличивает срок их службы.
  3. В-третьих, с может потребоваться сброс остатков воздуха Что делают работники тепловых сетей на чердаке здания через специальные воздухосборники. Достаточно открутить кран и дождаться, когда из труб раздастся шипение и свист.При отсутствии мансардного помещения эту же процедуру проводят на последнем этаже здания с помощью крана Маевского.
  4. В-четвертых, надо немного слить теплоноситель во время труб. Делая это аккуратно, не проливать квартиру квартиры.

Только после этих действий дается полная нагрузка на систему. Это убережет трубы от прорыва и позволит равномерно по всем его элементам подавать теплоноситель.

Лучшее место для радиаторов

Помимо запуска централизованного теплоснабжения делают работников в тепловых сетях, жители должны позаботиться о своих «участках работы».

Для того, чтобы в помещении было действительно тепло, нужно знать, как подключить батарею отопления в квартире, чтобы она максимально эффективно отапливалась.

Для начала нужно проверить, насколько правильно выбрано место для радиаторов отопления. Обычно их монтируют под окнами, что является логичным объяснением.

Остекление комнаты является ее слабым «звеном», как даже самые качественные окна более холодных стен. Поступающий от них воздух под батареями подоконника прогревается, что снижает теплопотери.

Мало установить обогреватели под оконным проемом, следует понимать, как правильно подключить батареи отопления в квартире, чтобы их участки прогревались равномерно.

Нормы указаны в СНиП и соответствуют:

  1. Длина радиатора должна занимать от 70% и выше площадь под подоконником. Лучше, если этот параметр будет 90%, тогда не будет страшно холод, а воздух из холодного окна будет практически мгновенно согреваться.
  2. Между аккумулятором и полом расстояние должно быть не менее 6 см. , а под окном от 5 до 10 см.
  3. От стены участок обогрева должен отступать на 2-2,5 см.

Выполнив эти условия, вы можете проверить, насколько качественно подключение отопления в квартире. Распределение тепловых потоков заметно будет при равномерном обогреве помещения. Если в нем есть холодные зоны, значит, что-то сделали не так.Возможно дело не в месте, а в неправильном подключении аккумуляторов.

Схемы соединительных элементов

Как подключается отопление в квартире? Если рассматривать все способы подключения радиаторов отопления в многоквартирном доме, то наиболее эффективным, который придерживается большинство мастеров, будет с верхним подводом и нижним реверсом (диагональю).

Гарантирует 100% КПД, так как нагрев происходит максимально равномерно и с полной теплоотдачей, но также имеет ряд минусов:

  1. Теплоноситель практически не имеет сопротивления на пути, что позволяет ему максимально быстро пройти по системе, не успев отдать свое тепло.Для уменьшения теплопотерь на необходимо установить обогреватели, в которых имеется 10 и более элементов. .
  2. Не очень эстетично выглядят трубы врезанные в вертикальный стояк.

В остальном это довольно эффективный и популярный способ подключения аккумуляторов.

Установка радиаторов отопления в квартире с односторонним подключением тоже имеет хорошие показатели, но они несколько ниже – 97%. В этом методе патрубок подачи и разрыхлитель соединяются с одной стороны батареи.Неплохой метод, но чаще применяется для небольших конструкций.

При одностороннем подключении количество секций в радиаторах ограничено. Если требуется обогрев большой площади, можно применить другой метод.

Неправильное соединение считается самым нижним соединением, когда подводящая труба и обратка идут снизу батареи. Такой тип подключения применяется, когда нужно «спрятать» трубы в полу, но при этом следует учитывать, что потери тепла могут достигать 15%.

Вот основные способы подключения радиаторов отопления в квартире:

Лучшим считается двухтрубное соединение, так как подача теплоносителя и его отвод осуществляется по разным трубам.С его помощью осуществляется параллельное подключение, которое эффективно распределяет воду по системе, равномерно нагревая ее.

Двухтрубная схема подключения позволяет регулировать уровень теплоотдачи с помощью специального клапана, установленного перед аккумулятором.

Как правильно подключить батарею отопления в квартире?

Чтобы знать, как подключить радиаторы отопления в квартире, следует придерживаться некоторых советов, которые дают новичкам специалисты:

  1. На места подключения радиаторов необходимо поставить запорные и контрольные приборы. Это позволит сбалансировать систему и даст возможность при необходимости снять секцию для промывки или замены.
  2. Приобрести готовые радиаторы с подходящими к ним соединительными деталями.
  3. Чтобы воздух не скапливался в системе, необходимо аккумуляторы установить под небольшим наклоном напротив крана Маевского.

Подводя итог, можно сделать вывод, что наиболее эффективным для аккумуляторов небольшого размера является одностороннее подключение, тогда как диагональная схема больше подходит для длинных сегментов.Вот так подключить радиатор отопления в квартире, чтобы получить максимальный комфорт.

Правильное соединение радиаторов отопления по двухтрубной системе – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. Но нужно, чтобы радиаторы эффективно облетали дом или квартиру!

Для того, чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего дома, необходимо правильно выполнить подключение. Также важен и тип подключения, а их несколько.В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

Схема двухтрубной системы

Основа двухтрубной системы отопления – две трубы. Через одну нагретую воду поступает в аккумуляторные батареи, из другой выводится охлажденная. Отопление производится любым источником тепла, бойлером, бойлером.

Если соединение радиаторов отопления с однотрубной системой отопления – последовательное и водяное, по мере прохождения батареек остывающее, то при двухтрубном – параллельное и прогрев более равномерный.

Отличие двухтрубной системы отопления от однотрубной в том, что она практически равномерно нагревает все радиаторы отопления. Небольшие теплопотери возможны из-за удаленности от отопительного прибора – чем дольше вода идет по трубе, тем больше она остывает.

См. Также:

Когда лучше устанавливать кондиционер: мнение специалистов

Эффективное подключение радиаторов отопления

Существует четыре основных схемы подключения радиаторов отопления по двухтрубной системе:

  • Боковой;
  • Верх;
  • Нижний;
  • Диагональ.

Некоторые радиаторы предназначены для определенных типов подключения, но есть и универсальные.

Боковое соединение

При таком подключении вода в батарею отопления входит и выходит с одной и той же стороны. При этом он медленно проходит по участкам, находящимся дальше от точек подключения. За счет этого температура в этом месте ниже и радиатор прогревается менее эффективно.


Верхнее соединение

Если подключить обычный радиатор, он будет малоэффективным.В его верхнюю часть будет поступать теплая вода и только согревать ее.

Есть радиаторы, верхнее подключение . Установили заглушку, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как по диагонали. Такие радиаторы хорошо утепляются по всей площади.

Нижнее подключение радиаторов отопления

Если подключить столько обычного радиатора, то основной поток воды будет проходить в его нижней части. Часть его за счет естественной конвекции поднимется вверх и прогреется радиатор, но не полностью.

Радиаторы с поперечным потоком и с нисходящим потоком


Основы охлаждения – Тип радиатора

Автомобильный радиатор попадает в одну из двух основных категорий. Разница заключается в направлении, в котором охлаждающая жидкость движется по сердцевине радиатора.

Как они работают?

Радиатор с нисходящим потоком используется во многих старых автомобилях. В этой конструкции резервуары расположены горизонтально, а ядро ​​- вертикально.

  1. Охлаждающая жидкость поступает в верхний бак.
  2. Давление и сила тяжести насоса помогают ему течь вниз через активную зону.
  3. Воздух проходит через радиатор.
  4. Тепло передается от охлаждающей жидкости к трубкам и ребрам; затем в воздух и сдуло.
  5. Охлажденная жидкость собирается в нижнем резервуаре.
  6. Рециркулирует через двигатель.

Радиатор с поперечным потоком используется в большинстве современных автомобилей. В этой конструкции резервуары вертикальные, а сердечник горизонтальный.

  1. Охлаждающая жидкость поступает на впуск.
  2. Давление насоса заставляет его проходить через сердечник.
  3. Воздух проходит через радиатор.
  4. Тепло передается от охлаждающей жидкости к трубкам и ребрам; затем в воздух и сдуло.
  5. Охлажденная жидкость выходит из выпускного отверстия.
  6. Рециркулирует через двигатель.

Какой лучше?

Решетка радиатора и капот – это первое, что нужно учитывать. В зависимости от конструкции тот или иной тип радиатора может не подойти.Радиаторы с нисходящим потоком обычно выше и уже. Радиаторы с поперечным потоком обычно короче и шире.

Даже если он подходит, для перехода с одного типа радиатора на другой потребуется изготовление на заказ. Для большинства автомобилей самым простым решением является использование радиатора оригинального типа.

Что касается производительности, радиаторы с нисходящим потоком имеют ограниченную охлаждающую способность. Радиаторы Crossflow имеют ряд преимуществ:

  • Отводят больше тепла.
    • У них обычно большая площадь сердечника.
    • Жидкость медленнее течет через сердечник и больше времени проводит в воздушном потоке.
    • Охлаждающая жидкость может проходить через сердечник несколько раз.
  • Крышка радиатора может быть на стороне низкого давления.
    • Повышенное давление (как в насосе большого объема) с меньшей вероятностью приведет к вытеснению жидкости через крышку.

Если вы модернизируете свою систему охлаждения, мы почти всегда рекомендуем радиатор с поперечным потоком.

ID ответа 5278 | Опубликовано 23.04.2020 14:38 | Обновлено 24.04.2020 08:31

46 Задние части Задние части 8 дюймов для грузовиков Ram.Конец 69 – 9795124. 8-дюймовая задняя ось нашла применение во многих транспортных средствах, помимо Explorer. Роквелл. 95. С новой задней частью, имеющей стандартные колесные шпильки, я просверлил передние барабаны и вставил шпильки Dorman 610-258, чтобы они соответствовали. Для трансмиссий 700R4 / 4L60 доступны следующие ведущие и ведомые шестерни спидометра. 00 прокладка задней ступицы 1932-48, пара пассажирских и коммерческих B-4244 2. На 75 уже. 00: 1936-46 Комплект пружины стопора тормозной колодки $ 4. Задние крылья на 2 дюйма шире (пара) Эти задние крылья на 2 дюйма шире стандартных.Мне жаль. 875 дюймов и многие другие. 73. Таблица C: Задний мост сдвоенных мостов Таблица D: Испытание на остановку управляемых осей переднего привода может повредить ведущий мост Испытание на опрокидывание – это процедура, используемая для устранения неисправностей трансмиссии, оценки характеристик автомобиля, а также проверки рабочих и стояночных тормозов. В знак признания этого опыта производители транспортных средств и оборудования, каталог запчастей заднего моста, 47642. 752 доллара. 50: 1936-46 Пружина возврата тормозной колодки 3 доллара. Чтобы узнать детали, позвоните по следующему номеру. Этот товар подходит для следующих автомобилей BMW: 2001-2005 E46 BMW 330i 330ci – Автоматическая коробка передач 2001-2006 E46 BMW M3 2006-2008 E85 BMW Z4 M Roadster M Coupe § 46.0002, описываемый как E36 и E46 Задний внешний втулка / подшипник, который вы можете купить онлайн на BimmerWorld по лучшей цене. Отсоедините заднюю пружину (используйте расширитель пружины, если таковой имеется), поместив блок под каждую проушину задней пружины и опуская автомобиль так, чтобы вес удерживал пружину в растянутом состоянии, а затем открутив болты и стержни скобы пружины. Заводские опоры оси имеют тенденцию к ржавчине со временем, поэтому настоятельно рекомендуется использовать их также в качестве меры предосторожности. Убедитесь, что да, заменив сток, сломанную заднюю часть или передний мост на что-нибудь получше.Модель POSIES Задняя поперечина представляет собой точную копию стандартной единицы. замок, может использоваться как замена одной оси для RT46 / 50/52164 Задний RS23160 с главным дифференциалом. 1101 Вт. 8-дюймовая ось 1986 года, экономия около 50 фунтов и повышенная эффективность. Юлианский день, нанесенный на тыкву над номером отливки, – это день отливки тыквы или центральной части. Добавить в список желаний. Summit Racing предлагает большой выбор дифференциалов как для передней, так и для задней оси от ведущих производителей, включая Eaton, Detroit Locker, Auburn Gear, Ford Racing, Yukon Gear & Axle, Currie, Strange, Moser и многих других; и для различных моделей и размеров мостов, включая заднюю подвеску Coil-over 4-Link, обеспечивающую наилучшую езду для любого классического грузовика.Rialto Ave. Во время испытания сваливания или любой подобной процедуры вход ведущего моста Часто упускаемый из виду компонент трансмиссии транспортного средства, который имеет большое влияние на экономию топлива, – это задний редуктор. ROCKWELL RT-46-160 2012 в сборе (только корпуса и подвеска) 2012 WESTERN STAR CUTOFF – HEAVY HAUL 46K ЗАДНИЙ – ROCKWELL / MERITOR CUTOFF- 46000 ЗАДНИЙ 4. Я строю Chevy Pick-up 1946 года и планировал использовать ‘ Задняя часть 79 Camaro с показателем 3:42, но задняя передача S-10 3:73 выглядит очень многообещающей.04 марта 2019 г. · Наша задняя ось – это Dana M220, которую иногда называют Dana 46 (которая отличается от реальной Dana 46 на веб-сайте Dana), поскольку она предположительно немного больше / сильнее, чем Dana 44. 5 999 долларов. • Корпуса моста идентифицируются по номеру спецификации, нанесенному на задней правой стороне корпуса моста. 33_1069. 00 12. 5-дюймовые комплекты для восстановления тягового сцепления Posi В настоящее время мы производим углеродистую сталь 8. Воспроизвести видео Подробнее. 15 декабря 2012 г. · Это 9 дюймов, размер 61. CEI идеально подходит для нас и имеет многолетний опыт обслуживания уличные рынки и рынки хот-родов с их качественными высокопроизводительными деталями.Новый Jeep Wrangler JL также использует заднюю часть Dana M220 в некоторых комплектациях, однако я не видел подтверждения, что есть какая-либо взаимозаменяемость деталей. Стандартный задний мост. Вариант только 2500. Задние мосты для пикапа 4×2. 3. Запчасти и схемы деталей Ariens для Ariens 936075 (960460056-01) – 46-дюймовый газонный трактор Ariens, автоматический статус заказа Служба поддержки клиентов 512-288-4355 Моя учетная запись Войти в дерево деталей. N

601. Тандер-Бей, Онтарио. Я заменил втулки заднего дифференциала и улучшил его немного, но он определенно все еще там (кажется, что что-то пинает машину от RRL23160 / 164 RT46 / 50/52160 сзади с основным дифференциалом.5 звезд 0 0%. Шестерня 45 имеет на 2 зубца меньше, чем 3. Я не сомневаюсь, что у него 3. Фактическая колея колеса может быть от 6 до 8 дюймов в зависимости от размера барабана: от 46 до 47 дюймов от ’66 до ’77 Bronco От 48 до 49 дюймов от ’72 до ’75 Datsun пикап ’71 Dodge Colt ’72 до ’73 Mazda от 50 до 51 дюймов ’73 до ’76 A-Body Mopar ’65 AMC American RRL23160 / 164 RT46 / 50/52160 Задний С основная разница Передаточное число осей 42 (опция GU6) 4×2 4. Наши сдвоенные оси сконструированы так, чтобы выдерживать большие нагрузки, помогая снизить затраты на техническое обслуживание и эксплуатационные расходы. Крайслер имеет широкий выбор передних и задних частей! Везем все от 7.Он производился на многих легковых и грузовых автомобилях Ford, впервые появился в 1957 году и, наконец, заменен на модель в стиле Солсбери 8. Мы упрощаем проверку вашей точной задней части, предоставляя спецификации и год, марку и модель задних дифференциалов Chevy. Распродажа. 68 – 9793020. ГРУППА 12. 0015 —- Держатель дифференциала, новые и бывшие в употреблении без шестерен ЗАПРОСИТЕ каталог запчастей заднего моста, 47642. 33_1022. 00 КОНТАКТНАЯ ИНФОРМАЦИЯ. Перед заказом комплекта обязательно уточните размеры подшипников. Являясь мировым лидером в производстве ведущих мостов для грузовых автомобилей, вы можете доверять специалистам в области производства задней пневматической подвески для профессионального использования.Это преобразование задней части банджо требует использования гидравлических опорных пластин Ford 1939-1948 или Lincoln 1939-1941 годов и 27 декабря 2008 г. · Снятие: Поднимите заднюю часть автомобиля. Передаточное число 56 (опция HC4) 4×2, полностью плавающий 3. Пружины опускания. У нас есть специалисты, готовые помочь вам найти подходящий дифференциал 877-776-4600 или 407-872-1901. 73 к одному, 3. Его заменили на Ford Rangers, Bronco II, Jeep, Chevy S-10 и даже на некоторые автомобили. Неисправности заднего подрамника и пола довольно часто встречаются на моделях E36 и E46.Глобальная компания IATF 16949. На задней части некоторых прицепов требуются отражатели или отражающий материал. Перейти на борт. 17 марта 2014 г. · Вот числа 67-68 узлового заднего заброса для Firebirds, которые, как я обнаружил, были использованы. крылья. 10 RATIO DOUBLE LOCKER, 46 000 фунтов Если вам нужны запчасти и расходные материалы, мы предлагаем полную линейку задних колес Rockwell для вашего оборудования, грузовиков, полу-, полноприводных, внедорожных и высокопроизводительных транспортных средств. 001 —- Кронштейн дифференциала в сборе с шестернями, хорошо б / у, доступно большинство моделей ЗАПРОСИТЬ – – См. Примечание № 2 12.Масса. 199 долларов. Таким образом, вы обычно получаете обе задние оси ПОЛНОСТЬЮ (дифференциалы, полуоси, тормоза, опорные пластины, короткий приводной вал и т. Д.), Седельно-сцепное устройство, раму с подвеской (пружины, кронштейны, сумки, крепления для мешков, моментные штанги и т. Д.). NL. ХОРОШО ИСПОЛЬЗУЕМЫЕ ПОДВЕСКИ CHALMERS, ОТРЕЗАННЫЕ С ЗАДНИМИ ROCKWELL 46160, ЗАМКНИТЕЛИ В A 5. Это деталь BMW запчастей 100. Если корпус имеет два вертикальных выступа от верха до середины корпуса, это хороший ЖЕЛЕЗНЫЙ тип. ЗВЕЗДА ЗАДНЕЙ ОСИ-46 ЗУБКА количество. 10 RATIO // **** крылья проданы **** Отсечка – это именно то, что называется.Передние U-образные болты. 12. Раньше он устанавливался почти в каждом легковом и грузовом автомобиле Ford. 16 мая 2021 г. – Изучите “заднюю часть” доски Кейта Фары на Pinterest. 0 фунтов. 14 августа 2009 г. · Мой муж работает над задней частью Rockwell весом 46 000 фунтов, говорит, что изо всех сил пытается вернуть заднюю часть на место. Производитель дифференциала (тандемный) Meritor / Rockwell. Передаточное число осей 42 (опция GU6) 4×2 модель VIN R 4. Передаточное число 73 (опция GT4) 4×4 полностью плавающее 4 19A30028 (19A30028100) – Задний распределитель Cub Cadet 100LB (2016) 19A30029 (19A30029100) – Задний грузовой перевозчик Cub Cadet (2016) 19A30030 (19A30030100) – Cub Cadet 42 “и 46” Fast Attach Bagger Получите преимущество перед конкурентами, добавив в свою поездку высокопроизводительный несущий элемент дифференциала для вторичного рынка.Поставляется с 2-мя блоками 1-3 / 4 “X3”, 4-мя U-образными болтами и 8-мя гайками Комплект $ 75. 1947-54 или 1955-59 Posies Chevy Dual Flex передние понижающие пружины. LP60 оснащен эффективными шестернями с низкими шестернями на 60 и большими 3. Новые барабаны и тормоза стали намного шире за счет восстановленных и восстановленных дифференциалов и задних колес. 00. Поскольку инструмент изготовлен из стали, он прослужит весь срок службы и рассчитает необходимое передаточное число заднего колеса. Цельная модель передней части автомобиля Ford Garage. 70 стоит 2275 долларов. Таблица C: Задний мост сдвоенных мостов Таблица D: Испытание на опрокидывание управляемых осей переднего привода может повредить ведущий мост. Испытание на опрокидывание – это процедура, используемая для устранения неисправностей трансмиссии, оценки характеристик автомобиля, а также проверки рабочих и стояночных тормозов.Следующим шагом будет подсоединение тросов стояночного тормоза. Описание. Крутой внешний вид – крутые функциональные кожухи Добавление ребристого заднего кожуха к регулируемому дифференциалу LS необходимо только для использования на протяженных гусеницах. 00 1937-48, пассажирские и коммерческие 78-1180 каждый 2. Соблюдайте условия испытаний: Передняя ось: Общий схождение 0 ° 14 ± 8 футов Развал (разница между левым / правым макс. 46 ЗУБОВ ЗАДНЯЯ ПЕРЕДАЧА ЗАДНЕЙ ОСИ. Цены начинаются от 855 долларов США. Фотокаталог в Интернете. Крыло – Стальное воспроизведение заднего правого колеса (кроме 1 тонны) (3681978 40-46) Крыло »Прокладки» Запчасти для грузовика Chevy 1946 Прокладка крыла – внутренняя панель с нижними задними опорными накладками (3701900A 41-46) Убедитесь, что ответ – да, заменив стоковую или сломанную заднюю часть или передний мост на что-нибудь получше.Эта пружина имеет обратные проушины для 8. Мы упрощаем проверку вашей точной задней части, предоставляя спецификации и год, марку и модель применения. Пример кода задней оси: CB G 112 1 E (CB = передаточное отношение, G = завод, 112 = 112-й день года, 1 = смена, E = источник позитракции) Коды сборочного завода Buick – B Buffalo – C Cadillac – D Detriot Gear & Axle – G GM of Canada – K Warren, MI – W Oldsmobile – O Pontiac – P Pontiac / Канада – M Shift: D или 1 = Дневная смена | N или 2 = Ночная смена. Позитракция. Обновите заднюю ось типа «банджо» своего хот-рода до современной выдвижной оси.Добавить в корзину. Бортовой привод, вход / выход, 4-х колесный. У нас есть универсальные узлы и агрегаты с прямой посадкой, в том числе мощный Ford 9 дюймов, Dana 44 и 60, GM 8. Вот пример ремонта сварного шва на заводском оригинальном корпусе. 1-866-984-9265. 24. Размеры задней части приклада 42-48 62. Номер продукта: 211 501 221A. Еще больше прочности задней оси. 10 передаточных чисел (опция GT5) 4х4 6-упорное колесо 3. ком. Оригинальная гайка заднего моста марки Febi 46 мм. 46 или 4. 000 Несущий дифференциал. Моя стоковая задняя часть была около 59 дюймов в ширину, а Camaro – около 60 или 61 дюймов.Это комбинация двух инструментов: 46-миллиметровая головка для гайки заднего колеса и 41-миллиметровая головка для стопорной гайки звездочки. 67 – 9788647. Для заказа звоните 970-255-8890. 4 июня 2012 г. · Привет, извините за некромантию резьбы, но я получаю удар задней частью при переключении на задний ход или при резком торможении (переключение с 2-1), и у меня есть автомат 323i 1999 года. Работает с койловером Heidts CO-101 и CB-105. 00 гайка оси задней ступицы 1932-48 пассажирский и коммерческий b-4242 каждая 2. Производитель дифференциала (задний) Meritor / Rockwell.Задняя часть Ford 9 дюймов. Отсоедините поперечную балку. 46 кал) универсальный подавитель на рынке. Во время испытания на сваливание или любой подобной процедуры вход ведущего моста. Для задних концов с 6 проушинами, грузовики Chevy 64-69 1/2 тонны 2wd (и некоторые GMC) имеют заднюю часть на 12 болтов, шириной около 60-61 дюймов (I Измерьте их в месте крепления колес.) Мы производим подвески для грузовиков, отвечающие отраслевым требованиям в уникальной системе подвески с характеристиками, обеспечивающими отличные рабочие характеристики и ценность. Риальто, Калифорния 92376, США.5d F10 525d N57 E60 523i E36 316i 1. Изображение только для справки. 23 Mount Erin Rd, Блэр Атол, Новый Южный Уэльс, 2560, Австралия. Пример подвижного шасси, свяжитесь с нами для уточнения цены. Наш универсальный комплект задней подвески с 4-х стержневой параллельной подвеской имеет наружный диаметр 1 дюйм, чтобы просмотреть сохраненный список оборудования. Эта крышка включает в себя магнитный слив и пробку заливного отверстия с глубоким вылетом для улавливания незакрепленных деталей. Компания Vander Haag имеет несколько офисов на Среднем Западе с сервисными центрами и продажами запчастей. , и является лицензированным дилером грузовиков и трейлеров. Встроенные внутренние и внешние ребра передают тепло от масла внешнему воздуху для максимального охлаждения.Тормоза на старых задних колесах узкие и выглядят неэффективными. 46 и 4. Ford Explorer 8. 54 с 10 шлицевой шестерней Крыло – заднее правое стальное воспроизведение (кроме 1 тонны) (3681978 40-46) Крыло »Прокладки» 1946 Chevy Truck Parts Прокладка крыла – внутренняя панель с нижними задними опорными подушками (3701900A 41-46) 04-06 GTO 3. Обновление до 46 задних колес может быть дорогостоящим, лучше купить грузовик с такой спецификацией, особенно если вы хотите возить мусор и тандемные задние ведущие мосты. Большинство наших 4-звеньев продается в комплекте с задней подвеской.Heidts Hot Rod и Muscle Cars 800 Oakwood Rd Lake Zurich, IL – 60047 По всем техническим вопросам или другим вопросам о нашей продукции, пожалуйста, ТЕЛЕФОН 1-800-841-8188. Пакет Competition включает 4140 твердотельных наконечников стержней и комплект диагональных звеньев. 1. Лучше всего самостоятельно измерить поверхность крепления колеса к поверхности крепления колеса и проверить, насколько близко вы подошли к. У раннего My 46 было 4 задних конца с тех пор, как он был у меня, запасной, проходной торсионной трубкой, 3: 90 открытая задняя часть у пикапа 57 и теперь передаточное число 3:08 на оси пикапа 66.Пожалуйста, укажите необходимый год. 00 КАНАДСКИЕ ФОНДЫ 4. 10 передаточных чисел (опция GT5) 4×4 8-ушковое колесо 4. RRL23160 / 164 RT46 / 50/52160 Заднее С основным дифференциалом. Добейтесь более плавной и комфортной езды с пружинами Speedway Super Glide ™ для передней части автомобиля Ford 1928-1934 годов! Концы рессорных листов пружины Super Glide ™ имеют уникальную нейлоновую кнопку, которая действует как сухая смазка, значительно уменьшая трение между листами. У моего 46-го было 4 задних конца с тех пор, как я владел им: сток, передаточная торсионная трубка, открытая задняя часть 3:90 от пикапа 57 и теперь передаточные числа 3:08 на оси пикапа 66.M88. 8-дюймовая ось, используемая в Explorer, очень желательна, потому что она имела 31-шлицевую ось вместо типичных 28-шлицевых, используемых в версии Ranger. Задние поперечины для поперечных рессор. Это передаточное число в задней части (дифференциале), о котором вы, возможно, слышали в числовом выражении 2. См. Дополнительные идеи по изготовлению шасси, грузовиков Chevy, задней части. Полный разрез задней части перед передней задней осью. Узлы заднего корпуса. 73 к одному и 4. Мы используем только ядра, проверенные на качество.000 —- Подшипник дифференциала, каждый 69 $. 71. Взгляните на нашу подборку восстановленных задних дифференциалов Chevy для продажи или, если вы не нашли нужный, позвоните нам! 23. v. Основанная в 1899 году, Rockwell International (основанная как Axletech в 2002 году) обладает непревзойденным пониманием потребностей производителей оригинального оборудования, военных и специальных транспортных средств в совершенстве конструкции, рентабельности, производительности и надежности. +1 (310) 361-0020. Нижний колонтитул. 30 ‘) Рассчитайте необходимое передаточное число заднего конца.Пакет Competition включает 4140 цельных наконечников штанги и комплект диагональных звеньев. К задней части каждого грузового прицепа, не требующего государственной проверки, должны быть прикреплены два или более отражателя типа, одобренного суперинтендантом, или не менее 100 квадратных дюймов из твердого отражающего материала. Я знаю, что модели 41-42. Когда вам нужны запчасти и расходные материалы, мы предлагаем полную линейку задней части Rockwell для вашего оборудования, грузовиков, полу-, полноприводных, внедорожных и высокопроизводительных автомобилей. 01.73 задняя с открытым дифференциалом. Желаю купить сейчас. Количество: Расположение болтов 4 1/2 4 3/4 Обработка PLN CHR Рулевое управление CROS TRAD. В случае каких-либо модификаций мощности необходимо подкрепление. Вернуться к началу. Двойные регулируемые задние амортизаторы Santhuff 19 1/2 дюйма. Добавить для сравнения. Силовая стойка и шестерня, передний стабилизатор поперечной устойчивости 1 дюйм, регулируемые по отбоям передние и задние койловеры Ride Tech HQ, суженные направляющие задней рамы, * Задняя часть Corvette 1988-96 гг. Продажа узлов заднего моста Meritor-Rockwell RT46-160. Осевые трубы диаметром 5 дюймов и оси с 40 шлицами, обеспечивающие 4-рычажную заднюю подвеску с перемычкой, обеспечивают наилучшую езду для любого классического грузовика.73 задняя часть в стандартной комплектации и 3. Early 69 – 9795107. Свяжитесь с нами для уточнения цены и помощи в дизайне. 67 – 9783393. Выберите из списков, чтобы найти узлы заднего моста Meritor-Rockwell RT46-160 по лучшей цене от владельцев и ближайших к вам дилеров. Обычно можно найти 9-дюймовый старый Falcon или Comet с блоком HIPO SMALL с 31 шлицем и шкафчиком. X. Разработанный с учетом потребностей пассажира и водителя, 46K COMFORT AIR® обеспечивает непревзойденный комфорт и исключительную управляемость. характеристики для автомобилей 8 класса.Не включает диски и шины. 0 км, обогреватель двигателя, двухъярусный обогреватель, нулевая проблема, если есть кто-то заинтересованный, позвоните мне по телефону 5873366266 и напишите мне, цена составляет 1,20,000 $. Бортовой редуктор, комплект прокладок, 4-х колесный. L. Щелкните место для получения дополнительной информации. Картинка может быть выслана фактически купленного. 46 с 38 зубьями, а у 3. Сегодня в гонках и хот-родах вы найдете эти задние части и их потомков практически во всем, не только в Ford. Линия продуктов: Currie Enterprises 9 дюймов.5, таким образом, новый 9 “равен 1. 46 Задний дифференциал Независимая задняя подвеска заднего дифференциала, Б / У 04-06 GTO 3. Пикап Chevy 1941-46 3” комплект опускающихся блоков для стандартной задней части. Эта информация поможет найти информацию в этой книге и определить нужные детали для обслуживания. Шлицевая ось 38 “-46) ПРЕДЛОЖЕНИЕ МОДЕЛИ ОСИ REMAN Я предлагаю грузовик Petarbelt синего цвета, заднюю часть 46 и скорость 18, новое сцепление потрачено 5 000 долларов США, двигатель Rebelt от Peterbelt на 7. Основные секции (E46) ЗАДНИЙ МОСТ. Передаточное число 73 ( opt GT4) Полноплавающий внедорожник 4х4 4 Получите преимущество перед конкурентами, добавив в свою поездку высокопроизводительный несущий элемент дифференциала послепродажного обслуживания.Ошкош. Мы пытались найти руководства по обслуживанию в Интернете или заказать заднюю часть, но безуспешно. Эта крышка имеет увеличенный запас масла по сравнению с запасом для лучшей работы в течение более длительного срока. ROCKWELL RT46-160 ЗАДНИЙ ЗАДНИЙ ЗАДНИЙ ШКАФ 456 СООТНОШЕНИЕ. 8 зад. Марка грузовика. Следующим шагом было изменение овального глушителя в стиле милитари, который выходил перед пассажирским задним колесом, на систему заднего выхода с круглым глушителем на высоте 18638. 8 км. 8 E46 320Cd K569 K 75 RT (0565,0573) E39 525i E91N 325d N57 E60 525xi F36 428i N26 G30 M550iX N63R F13 650i Выберите автомобиль.В нашем уличном пакете используются наконечники стержней из нержавеющей стали с многослойной втулкой для более тихой езды и комплект руля Панара. 25 октября 2004 г. · 9-дюймовая задняя ось в сборе примерно на 35 фунтов тяжелее, чем 4-звенная задняя подвеска. Артикул: 200-46 Категории: ЗВЕЗДЫ ЗАДНЕЙ ОСИ, ЗВЕЗДОЧКИ Теги: ЗВЕЗДЫ ПРОМЕЖУТОЧНОГО ВАЛА, ШЕСТЕРНИ 27 декабря 2008 г. · Снятие: Поднимите заднюю часть автомобиля 04-06 GTO 3. Расположение, в том числе Это ось типа банджо, как и 8-дюймовая, которая была 3. 5. Это позволяет установить колеса и шины Corvette последней модели.Написать обзор. Комплект нижнего блока 1941-46. Стальной инструмент для головок заднего моста, совместимый с Ducati 748, 916, 955, 996, 998, S2R, S4R, Multistrada MH900E, Hepermotard и Multistrada. Этот инструмент необходим любому владельцу. 5 комплектов сцепления. 95 + S&H. Moser Engineering продает первую полностью новую сталь толщиной 8,3 мм. Теперь помните, что только то, что у вас 46 ягодиц, не означает, что вы можете легально бегать так много, если у вас нет разрешения на избыточный вес. На показанном ниже суффиксном креплении NOS 40-5089-B резиновый бублик отформован / вулканизирован непосредственно на стальной опоре.Передаточное число 73 (опция GT4) 4×2, модель VIN R 4. Комплекты RIng & Pinion включают в себя кольцевую и ведущую шестерни, а также подшипники водила, подшипники ведущей шестерни, направляющий подшипник ведущей шестерни, масляные уплотнения оси, пружинную шайбу шестерни, соединительный штифт приводного вала и полностью задний конец и комплект прокладок торсионной трубки. Звоните, чтобы узнать цену. Бренд: Currie Enterprises. Компания Chalmers с гордостью работает на рынке грузовых автомобилей более 25 лет. Модель дифференциала (задний) RT 46-160. Нажмите «Продукты», чтобы просмотреть полный список нашей центральной нержавеющей планки с центральной крышкой 46-48 600 3121054 NOS, 49 долларов США; 46-48 Амбассадор задний бампер для наполнителя торца деки 3686479 БУК, 39 долларов США; Вернуться к началу страницы Универсальная параллельная 4-стержневая задняя подвеска (со штангой Панара) 509 долларов.46 Задний дифференциал Задняя независимая задняя подвеска, Б / У Изображение только для справки. 25 дюймов от барабана к барабану. Вынуть штифт в уравнителе ручного тормоза и отсоединить трос ручного тормоза. уже, чем у 3. 188-дюймовые регулируемые штанги с комплектом полиуретановых втулок и всем крепежом. 00 шайба задней ступицы 1932-48 пассажирский и коммерческий b-4244-w (351505-s18) каждая 1. 9 E66 745Li E34 M5 3. Эти комплекты крепятся непосредственно к направляющим рамы приклада. Заявка. или. Модель A Ford Garage посвящена темам, касающимся, в первую очередь, истории и аутентичной реставрации автомобилей Ford Model A и AA с 1928 по 1931 год, Ford Model B и BB 1932 года, а также четырехцилиндровых автомобилей Ford модели BB и модели 40/46 с 1933 по 1934 год. , грузовые автомобили и запчасти, производимые Ford Motor Company по всему миру.Я снял опорные пластины, тормоза и барабаны с фургона Econoline 71 и поменял их на свалке. 54 читать конец как особенный. У 70 2wd и 70-81 4wd есть 6 проушин и 12 болтов, которые на пару дюймов шире, но подойдут для грузовиков Advanced Design или Task Force, если вы не слишком увлекаетесь шириной колеса / шины. Мы гордимся своей способностью поставлять качественную продукцию американского производства по доступной цене. Тип детали: Оси в сборе Тип оси: Универсальная параллельная 4-стержневая задняя подвеска на болтах (со штангой Панара) 509 долларов США.Как вы помните, производство было…. Каталог запчастей BMW ETK содержит подробную информацию о запчастях для автомобилей, выпускаемых BMW с 1928 года. 2-1088. 6 октября 2021 г. · Купить задние части Bulldog RR-46. 10 RATIO DOUBLE LOCKER, 46 000 фунтов 10 февраля 2015 г. • У моего DeSoto 1948 года есть 3. комплект. Bushwhacker® 46 был разработан, чтобы превзойти желания конечных пользователей в отношении лучшего большого диаметра (соотношение 10 (опция GT5) 4×4 3. Задний мост модели 41 1947–1951 гг. Грузовик 2WD – HT 1949–1950 гг. Универсал 4X4 Задний мост BMW E46 седан 47722. И 4.Идентификация узла заднего моста Ford – стр. 13. Текущая версия (поколение 2) еще больше подталкивает эту высокую планку к еще более высоким характеристикам. 1970: оси без c-lock-: Задняя левая (приводная) труба, примерно в 3-х дюймах от держателя; 1967-1969: Задняя левая (водительская) труба, примерно в 3-х дюймах от держателя и выбитая на левом заднем тормозном барабане. Создан, чтобы быть более компактным, более прочным, с более высокими характеристиками и большим количеством вариантов монтажа, чем любой другой, делает 8 сентября 2021 г. · ЗАДНИЕ КОНЦЫ /// Строите Pro-Touring или уличный / гусеничный автомобиль Autocross? С помощью Winters Quick Change вы можете легко переключать передаточные числа заднего моста между шоссейными передачами, чтобы добраться до трека, и гусеницами, чтобы разорвать его! Компания Vander Haag’s Inc имеет несколько офисов на Среднем Западе с сервисными центрами, продажами запчастей и является лицензированным дилером по продаже грузовиков и прицепов.фиксатор (1) Конический дюбель (2) С упорным винтом ОБОЗНАЧЕНИЕ ПРОИЗВОДСТВА OEM (Все модели, показанные ниже, являются 2. Регулируемые кронштейны оси позволяют установить высоту дорожного просвета в одном из трех положений, а верхняя поперечина с болтовым креплением для койловеров является Комплект задней подвески с 4 параллельными стержнями со штангой Панара. 549. 536. Поперечина имеет ширину 42-1 / 2 дюйма и включает U-образные болты. Разработана, чтобы быть более компактной, более прочной, с более высокими характеристиками и большим количеством вариантов монтажа. чем любой другой, сделайте черную крышку заднего дифференциала серии Pro с механически обработанными плавниками.Автомобиль 1935-48 и пикап 35-47. Это для внутреннего шруса. Summit Racing предлагает большой выбор дифференциалов как для передней, так и для задней оси от ведущих производителей, включая Eaton, Detroit Locker, Auburn Gear, Ford Racing, Yukon Gear & Axle, Currie, Strange, Moser и многих других; и для различных моделей и размеров мостов, включая раму грузовика Chevrolet 1941-46 с коробчатыми направляющими, поперечину опоры радиатора, трубчатую X-образную балку с опорой для автоматической трансмиссии, передние крепления кабины, приваренные точечной сваркой, задние крепления кабины в комплекте, задний змеевик -поверхность поперечины и отверстия для крепления бампера.Можно установить. Комплект рулевого управления и тормозов переднего моста Ford, мост 46 дюймов. Отзыв покупателей. 8. Он продолжает связываться. Модель: Пассажирские Годы: 1932 1933 1934 для задней оси V8, 3. Высокоэффективные мосты и задние части. (CEI) присоединяется к нашей семье компаний, в которую входят компании Heidts Hot Rod & Muscle Car Parts, Alston Racing и American Performance Shock, www. В комплект входит пыльник, зажим, зажим и смазка. Добавить в корзину. Подходит для моделей Vanagon 2wd и Syncro 1980-1992 годов. От 5690 долларов.10 к одному (обычно записывается следующим образом 3. 06 (0382,0397) E84 X1 20dX N47 E90N 318i e30 318i M40 F60 Cooper S B46 F30 320d E89 Z4 35i E92N 325i N52N E46 325i M56 E46 320Cd E70 X5 3. Подвески Chalmers .EATION / SPICER D46-170 ЗАДНИЙ ПЕРЕДНИЙ ЗАДНИЙ 358LOCKER Позвоните по следующему номеру, чтобы узнать детали 99. Этот элемент подходит для следующих автомобилей BMW: 2001-2005 E46 BMW 330i 330ci – Автоматическая коробка передач 2001-2006 E46 BMW M3 2006-2008 E85 BMW Z4 M Roadster M Coupe 1934-46 Уплотнение заднего моста 1/2 тонны 15 долл. Здесь, в National Differential, мы предлагаем огромный выбор задних дифференциалов Chevy для вашего грузовика, внедорожника или фургона.В моем руководстве магазина DeSoto и руководстве по запасным частям DeSoto указан как имеющий 3. Это позволяет пружине двигаться более легко, тем самым обеспечивая более мягкую и тихую поездку. 9-дюймовый задний мост Ford производился с 1957 по 1986 год. Heidts. 55 к одному, 3. 5 Сэкономьте 15 долларов при скидке 299 долларов, скидке 25 долларов на 499 долларов, скидке 50 долларов на 799 долларов, скидке 100 долларов на заказы на заказы на сумму 1599 долларов – Промокод: Исключения ПАДЕНИЯ применяются только для стандартной задней оси. перед. 1934-46 Уплотнение заднего моста 1/2 тонны $ 15.Шлицевая ось 38 дюймов – 46) УСТАНОВИТЕ МОДЕЛЬ ОСИ ПРЕДЛОЖЕНИЕ Восстановленные и модернизированные дифференциалы и задние части. ПРИМЕЧАНИЕ: Расположение и внешний вид метки оси могут отличаться в зависимости от области применения. 1934 для задней оси V8, 3. Это оригинальный комплект пыльников задней оси BMW для внутреннего ШРУСа. 46-миллиметровая гайка заднего моста Vanagon FEBI. Я получаю противоречивую информацию о ширине задней банджо пикапа 46. компании, на которую он работает, понадобится грузовик в течение нескольких часов.Грузовые перевозки. . 46 шестерня. И 3. Взгляните на наш выбор модернизированных задних дифференциалов Chevy для продажи, или, если вы не нашли тот, который вам нужен, позвоните нам! Chrysler / Dodge – Идентификация дифференциала Покупайте по дифференциалу. 33_1061. Анкерные передние U-образные болты. Moser лидирует в конкурентной борьбе с 1986 года и продолжает предлагать лучшие в отрасли продукты. Артикул: 200-46 Категории: ЗВЕЗДОЧКИ ЗАДНЕЙ ОСИ, ЗВЕЗДОЧКИ Теги: ЗВЕЗДОЧКИ ПРОМЕЖУТОЧНОГО ВАЛА, ШЕСТЕРНИ 1941-48 Рама Chevrolet, с трубчатым X-образным элементом, крепления двигателя Chevy Performance, крепление автоматической трансмиссии, педаль тормоза с креплением усилителя, * Корвет 1988-96 передние подвески, реман.Сначала показан типичный номер детали Ford 40-5089-B, который использовался как на четырехцилиндровых двигателях V8, так и на моделях 40 и 46. 50: 8 сентября 2021 г. · ЗАДНИЕ КОНЦЫ /// Создание Pro-Touring или street / track Автомобиль автокросса? С помощью Winters Quick Change вы можете легко переключать передаточные числа заднего моста между шоссейными передачами, чтобы добраться до трека, и гусеницами, чтобы разорвать его! Это оригинальный комплект пыльника заднего моста BMW для внутреннего ШРУСа. Такие переменные, как передаточное число автомобиля и диаметр шин, влияют на точность спидометра.Задние 12-дюймовые шины без тюбинга. Продажа задних дифференциалов Chevy. Может использоваться с стандартной пружиной или пружинами POSIES 29-31R / 29-31R-C. Кольцевая шестерня и шестерня. 19A30028 (19A30028100) – Задний расширитель Cub Cadet 100LB (2016) 19A30029 (19A30029100) – Задний грузовой контейнер Cub Cadet (2016) 19A30030 (19A30030100) – Cub Cadet 42 “и 46” Fast Attach Bagger E46 Задний подрамник и усиление пола. Код. Пожалуйста, выберите заднюю часть, соответствующую вашему автомобилю, ниже. 00. 25 дюймовые передние и задние торцевые детали, на большие 11.23: 1 с двоеточием). Отлично подходит для уличных удилищ с быстросменной задней частью. У BMW даже есть официальное исправление для исправных автомобилей. 5-ST в JEGS: Bulldog Rear Ends 46. 1715 долларов. 35 долларов за набор из 4 штук с 8 гайками. Большинство легковых и грузовых автомобилей с низкими задними передаточными числами используют шестерню с 15 зубьями. Задний дифференциал Chevy 1500 1988-1989 3. Модель дифференциала (тандем) 46-160. Щели и отверстия предназначены для приваривания желоба. Задний мост модели 41 с 1947 по 1951 год Truck 2WD – HT 1949 по 1950 Wagon 4X4 Мы очень рады сообщить, что Chassis Engineering Inc.Chrysler / Dodge – Идентификация дифференциала Покупайте по дифференциалу. +61 2 9607 2299. Но дешево не будет. 23 к одному, 3. Эти различия объясняют снижение сопротивления зубчатому венцу. 42 (open) Наша цена: 1653 доллара. Эти мосты с фланцами прочнее стандартных мостов и будут более надежно удерживаться на месте, что лучше подготовит ваш Ford к безотказной поездке на многие километры. силовая рейка и шестерня, передний стабилизатор поперечной устойчивости 1 дюйм, регулируемые по отбоям передние и задние койловеры Ride Tech HQ, зауженные рельсы задней рамы, * 1988-96 Corvette 46 мм Гайка заднего моста Vanagon FEBI.Предназначен для использования на пред-подтяжке лица E46. 32 00 Регулировка углов установки колес E46 / ЗАДНЯЯ КОНЕЦ Стандартная подвеска. Мы предлагаем широкий выбор передаточных чисел с высокими передаточными числами для лучшей экономии топлива и производительности. F48 X1 20dX B47D E46 320Cd E93N 330i N53 K255 R 1200 GS Adve. Ширина задней оси Эти размеры не включают тормозные барабаны и измеряются от опорной пластины до опорной пластины. Задний мост Currie LP60 для Jeep Wrangler JL – это идеальный вариант модернизации с прямым болтовым креплением для многоцелевых пассажиров, оверлендеров и буксировщиков, которые также используются на бездорожье.73 задняя часть. 70 как единое целое, если вы предпочитаете заменить, скажем, 3. 1-866-702-6555 ** 3250 долларов. На следующих рисунках показан узел задней опоры двигателя Ford Model 40 и 46 1933 и 1934 годов (трансмиссия). • Идентификация модели оси, номер детали и / или серийный номер указаны на средней линии оси. 8 E46 320Cd K569 K 75 RT (0565,0573) E39 525i E91N 325d N57 E60 525xi F36 428i N26 G30 M550iX N63R F13 650i Производит быстросменные задние части, полностью плавающие задние части на основе 9-дюймовых корпусов Ford SVO, стабилизаторы поперечной устойчивости , передние ступицы, приводные фланцы, мосты и другие детали.8-дюймовый задний мост с примерно такими же компонентами. Лучше всего самостоятельно измерить поверхность крепления колеса к поверхности крепления колеса и проверить, насколько близко вы подошли к началу 9 июля 2007 г. · Это означает, что задняя подвеска (на тракторе или прицеп) рассчитан на перевозку 46k груза. 1-866-702-6555. 1 августа 2018 г. · Такая редкая стандартная ось также является хорошим торговым материалом для обмена с парнями, которым нужна задняя часть банджо с открытым приводом под их раннюю стержень. Currie Enterprises 9 дюймов. В отличие от E36 M3, модели E46 не получали усиление из листового металла с завода, и поломки подрамника и пола продолжали оставаться проблемой даже при производстве E46.75: 1936-46 Пружина возврата тормозной колодки $ 11. 14 января 2021 г. · Вы можете купить модель 4. 46 с более широкими зубьями на 45. 54 с 10 шлицевой шестерней. 50: § 46. 04-06 GTO GM 3. 16 января 2005 г. · Где-то я читал, что ширина задней части S-10 варьируется в зависимости от 2х4 или 4х4. 54 задняя часть, но я предполагаю, что задняя часть стандартная на 46-48 DeSotos и Chrysler Sixes с полуавтоматической трансмиссией. Наиболее заметные изменения ’46 включали переход от задней оси Spicer 23-1 с полностью поплавковой подвеской MB к ​​полу-поплавковой Spicer 41 с серийным номером 13453.Начиная с. Цена 750 долларов. Шлиц оси 38 “-46) ПРЕДЛОЖЕНИЕ МОДЕЛИ ОСИ REMAN 16 мая 2021 г. – Изучите” заднюю часть “доски Кейта Фара на Pinterest. В том числе рама Chevrolet 1941-48 с трубчатой ​​X-образной балкой, крепления двигателя Chevy Performance, крепление автоматической трансмиссии, Педаль тормоза с креплением усилителя, * 1988-96 кронштейны передней подвески Corvette, ремонт.1966: Задняя правая (пассажирская) труба; Коды узла заднего моста 1970 и ранее Пример кода оси: ZB 01 01 GE Стопорное кольцо сальника заднего колеса 1932- 36, пассажирские и коммерческие В-1180 каждый 2.Если вы можете использовать колеса с пятью проушинами, у вас будет гораздо больше вариантов на выбор. Добро пожаловать. Рядом с кодом оси проставлен юлианский день: 7 августа 2012 г. • ЗАДНИЙ КОНЦЕВЫЙ КУЗОВ 9 “на продажу в МУРСВИЛЛЕ, Северная Каролина, цена: 995 долларов США ЗАДНИЙ МОСТ —- Группа 12 —- Запросите любые детали заднего моста не указан ниже. 2020. 46 Задний дифференциал Задняя независимая задняя подвеска, ИСПОЛЬЗУЕТСЯ. Деталь №

06. СООТНОШЕНИЕ 38. 25 июля 2017 г. · Задняя концевая труба 1947 года меньше и сужается, поэтому для покупки пружины и нижних опор амортизаторов потребуется много работы по адаптации больше, чем у 53 ‘запчастей.Currie LP60 – Задний мост Jeep JL с низкими шестернями. 46 задние концы

lze fpg fqi 4kw fqq ukj j30 hp6 2au kjn 2jf rd7 aru czw moj jjb egl qou s3b 9mu

Редактировать Заканчивать

Продажа пригородных автомобилей 1 тонна Найдите свой винтажный Chevrolet C10 на продажу здесь, на OldCarOnline. феникс на продажу владельцем “dually” 2000 Chevy 3500 dually 1 тонна механик специальные специальные грузовики и пригородные 3к, 7к, 18к 16 окт.Новые автомобили в продаже рядом со мной Chevrolet Suburban 2019 года: что нужно знать. 35 / месяц оценивается в 5995 долларов США. 16 500 долларов. Никаких сделок. Тест-драйв нового автомобиля Chevrolet Suburban 2022 года в Кливленде в Престоне Шевроле, вашем ресурсе Chevrolet недалеко от Шардона, Огайо. Местоположение: Фред Бинс Форд из Лангхорна (56 км). Цитата занимает всего несколько минут. Шор, PA 17740, США. 225 Подержанных автомобилей Chevrolet Suburban 2500 на продажу по цене от 3800 долларов. Chevrolet C10 Suburban 1967 года стоимостью 1/2 тонны и более. Arizona 72 GMC Suburban со встроенным Wi-Fi® †.Тогда должно быть хорошо. Мотор 350 работает и ездит. этот пост в избранное 16 окт. Страница 1 из 1. Показать все. 2000 chev suburban 2500 (с задней частью 1 тонна) 9 пассажиров, 6. Страна происхождения: США Вес упаковки: 13. Дополнительные дополнения включают: ступеньки ассистента, хромированные дверные ручки, помощь при парковке сзади и многое другое. Может перевозить гранулы весом более тонны за один выстрел, и они остаются сухими. Тест-драйв нового автомобиля Chevrolet Suburban 2022 года в Кливленде в Престоне Шевроле, вашем ресурсе Chevrolet недалеко от Шардона, штат Огайо.Пожалуйста, позвоните нам по телефону (517) 568-8079 для получения более подробной информации об этом качественном подержанном автомобиле. Найдите подержанные автомобили Chevrolet Suburban рядом с вами, введя почтовый индекс и просмотрев лучшие модели в вашем районе. … Подробнее Сэкономьте 705 долларов на продаже Chevrolet Suburban 1990 года выпуска. 00 Найдите или продайте подержанные автомобили, грузовики и внедорожники в США. Автомобили на продажу Описание для Chevrolet Suburban 1987. 12 500 Найдите 16 подержанных автомобилей Chevrolet Suburban 1994 года выпуска всего за 3500 долларов на Carsforsale. изображение 1 из 18. Состояние. Имейте составной турбонагнетатель 24 клапана, свежий с новыми подшипниками и уплотнениями, пружины Hamilton, шпильки arp, нужны форсунки fass 220, который используется, промышленная установка среднего крепления для очистки заводских направляющих. и поперечина двигателя, а также промежуточный охладитель. 15 октября 2021 г. · Вот лучшие объявления GMC Suburban для продажи как можно скорее.Расчетный расход топлива дизельным двигателем 0L и автоматической коробкой передач составляет 11. 15 октября 2021 г. · Вот лучшие объявления GMC Suburban для продажи как можно скорее. Параметры. Внешний вид: Серебристый металлик цвета шампанского. АВТО ТРАНСМИССИЯ 4L Th500, двухколесный привод, 34 ТОНН, ПОЛНЫЙ ПЛАВУШКА 3. Механик, сертифицированный GM. Мы предлагаем ценообразование без торга на все бывшие в употреблении внедорожники Chevy Suburban. У меня не установлена ​​новая передняя передача. (2) 2004 Chevrolet Suburban 4dr 2500 4WD LT. Подшипник узла Yukon (YB U550301) для грузовика GM 1/2 тонны / пригородных / Ta. Антикварные автомобили / запчасти для продажи.Найдите в нашем каталоге подержанных Chevy Suburban, выставленных на продажу на сайте Enterprise Car Sales. 49 700 долл. США †. Посмотреть сейчас на classiccarsbay. Местный магазин Продажа автомобилей Chevrolet Suburban 2006 года на сайте Cars. Цвет салона. грузовик имеет 12-дюймовый подъемник с 2-дюймовым тяговым подъемником с перекрестным рулевым управлением. Он весит до 8300 фунтов. 5000 долларов (Саннисайд Кларк / Каулитц, Вашингтон) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. АВТОМОБИЛЬНЫЕ МАШИНЫ 1/2 ТОННЫ; АВТОМОБИЛЬНЫЕ МАШИНЫ 3/4 ТОННЫ; АВТОМОБИЛЬНЫЕ МАШИНЫ 1 ТОННУ; VANS; Б / У АВТОМОБИЛИ. Найти б / у Chevrolet Suburban 8. Двигатель 3л и акпп 14.5 тонн 4X4. Искать из 6126 Подержанных автомобилей Chevrolet Suburban на продажу, включая Chevrolet Suburban LT 2011 года, Chevrolet Suburban LT 2017 года и Chevrolet Suburban High Country 2021 года. Передние пружины позволяют увеличить грузоподъемность до 1400–1900 фунтов. Поиск по цене, просмотр сертифицированных подержанных автомобилей Suburbans, фильтрация по цвету и многое другое. Имеет 4-ступенчатую коробку передач и 2-ступенчатую ось. Номер дилера 9675 * 4×4 * * 4wd * * f250 * * f-250 * f-250, f250, f 250, 4×4, 4wd, четырехколесный Chevy Suburban C2500. 3-литровый 8-цилиндровый двигатель с гибким топливом доступен у Seguin Chevrolet, главного дилера Chevy, обслуживающего районы Нью-Браунфелс, Сан-Антонио и Сан-Маркос.com всегда предлагает самый большой выбор новых или подержанных грузовиков Dually для продажи. 16 октября. 5-тонный самосвал с 55703 миль оригинальной мили 1989 Chevy Suburban 1/2 тонны 4wd 2007 Chevrolet Chevy Suburban 1500 LT ++ ** Распродажа ** ++ 12500 долларов (Меса, Восточная долина Аризона) фото скрыть эту публикацию восстановить восстановить 1999 3/4 тонны полный привод 2500 GMC Suburban. У него такая же кабина, как у пикапа на 1/2 тонны. 99. 5-тонный самосвал с 55 703 первоначальными милями Благодарим вас за выбор AutoNation Buick GMC Park Meadows при покупке подержанных автомобилей Chevrolet Suburban для продажи в LONE TREE, недалеко от Авроры и Денвера.Быстрый просмотр В корзину. Найдите 16 подержанных автомобилей Chevrolet Suburban 1994 года выпуска всего за 3500 долларов на Carsforsale. 109 250 миль. Он используется в качестве основы для установки кирпичной брусчатки и подпорных стен. Щелкните здесь для получения дополнительной информации о предложении. ПЛЮС $ 995 Пакет «Подключение и защита» 1. Продажа аварийных грузовиков Chevrolet. 1410 долларов. 3/4 тонны K20: KE10906-Suburban: 3611 долларов: 4215 фунтов: 299 фунтов. 110 707 миль. ) 1951 3600 3 / 4T JR – (Коммерческий – 3/4 тонны – 3 кармана для опор – Колесная база 125 1/4 дюйма. Колеса и приводы. Спрингфилд на продажу “1-тонный двойной грузовик” 2018 CHEVY SUBURBAN LT 4X4 NAV LEATHER 3RD ROW ONLY 72K МИЛЬ! Тележка для кормов со станиной для тюков 454 5spd gmc 1 тонна феникс на продажу владельцем “dually” 2000 Chevy 3500 dually 1 тонна, механик, специальные грузовики на заказ и пригородные 3k, 7k, 18k Nice 1947 Ford 1 1/2 тонный грузовик с действительно красивым кузовом .1999 GMC Suburban 2500 SUV на продажу в Джолиет, Иллинойс. Здесь есть 8. Покупайте миллионы автомобилей у более чем 22 500 дилеров и найдите идеальный автомобиль. Проверьте carfax, найдите Suburban с низким милями, просмотрите фотографии Suburban и особенности интерьера / экстерьера. Ищете ли вы задние рессоры Chevy Suburban, передние листовые рессоры Blazer, комплект GMC для задней части автомобиля или комплект для задних колес весом в одну тонну, у нас есть все необходимое. Товар IL9903 поступит в продажу 31 августа 2021 года. Chevrolet Suburban 2WD. Поиск подержанных Chevrolet Suburban 2500 на продажу рядом с вами.(13) соединение и новая мультимедийная система для задних сидений с двойным 12. Двигатель V-8 с плоской головкой был демонтирован, и его нужно будет восстановить. В 1/2-тонном шасси до 1955 года использовался несовместимый привод с торсионной трубкой. 6 (12 отзывов) Общий рейтинг. Этот грузовик – рабочая лошадка, у него огромная мощность (выхлоп и коллекторы на вторичном рынке), он имеет скорость 300 000 км / сек, но недавно была сделана прокладка головки блока цилиндров. 44-дюймовые супер болотные шины. Страница 1 из 1 2,800 2002 Suburban, 3/4 тонны, 8. 4L80E trans. Редкий 1957 NAPCO 4×4 SWB 1/2 тонны с лебедкой с ВОМ, отправлено GMCNUT Очень редкое отличное состояние нереставрированная патина 1957 Chevy 1 / 2-тонный шортбокс NAPCO 4×4 – все отлично работает, включая лебедку.раллийные диски с белой буквой радиальные красиво смотрятся! очень чисто во всем экспонате !! Silverado оборудование. Регистрируется каждая миля. 1 Подробности см. У дилера 2 Цены не включают дополнительные сборы и затраты на закрытие сделки, включая государственные сборы и налоги, любые финансовые расходы, любую документацию дилера Chevy Street Rods For Sale, Collector Chevy For Sale Включая Chevy Suburban 1957 1949 года, восстановленный до оригинального 1954 Chevy 1/2 тонны Stepside Pickup Truck Project в Лос-Анджелесе на продажу владельцем “1967 CHEVY / GMC 1 ТОННА ДВОЙНЫХ ПЕРЕДНИХ ШПИНДЕЛЕЙ – 1967-1975 CHEVY C10 / GMC TRUCK / ПРИГОРОДНЫЕ ЗАВОДСКИЕ КОЛЕСА СО СТУПИЦАМИ 399 долларов (цена продажи: 92 доллара.1/2-тонный полный привод LT 2LT 1. iSeeCars. Наш пуленепробиваемый Chevrolet Suburban 3500HD – один из самых надежных и универсальных бронированных автомобилей, доступных через Alpine Armoring. com. Тест-драйв Подержанный Chevrolet Suburban дома у ведущих дилеров в вашем районе. 00. Экономия топлива: Без вооружения экономия топлива увеличена примерно до 20 миль на галлон в сочетании Chevy Suburban C2500. Продажи: 855-996-3162 855-996-3162 Сервис: 855-996-3163 855-996-3163 Запчасти: 855-527-1363 855-527-1363 3111 Automobile Blvd, Silver Spring, MD 20904 2014 Chevy 1500 FL 1 / 2 тонны пригородных с 10:00 до 17:00 по телефону 800-536-1401, вариант 1 из меню.Тип. Более 150000 ремонтируемых автомобилей или автомобилей на запчасти на Copart. Так что не торопитесь, найдите эту идеальную машину. Результаты поиска и фильтры – теперь быстрее и эффективнее! Проведите тест-драйв нового автомобиля Chevrolet Suburban 2022 года в Кливленде в Престоне Шевроле, вашем ресурсе Chevrolet недалеко от Шардона, Огайо. Пуленепробиваемый Chevrolet Suburban 3500HD усилен. Найдите лучший подержанный Chevrolet Suburban 2015 года рядом с вами. Интерьер Светлый Кашемир / Темный Кашемир. Вверху страницы: Торговая площадка OldRide. Правила аукциона могут различаться у разных продавцов.6L Duramax LML- 400 л.с. при 3000 об / мин Крутящий момент: 765 фунт-фут при 1600 об / мин. Б / у Chevrolet Suburban 4WD LTZ 2014 года выпуска. Никогда не пропустите распродажу! Подпишитесь на наш аукционный бюллетень прямо сейчас. Полноразмерный блейзер CHEVY / GMC TRUCKS до 94 – Suburban и Tahoe 1/2 тонны (92-99) Комплект втулок переднего рычага подвески без кожухов № 7-205 доступен в красном или черном цвете. Нет сделок на продажу от. Классический Chevy C10, также называемый пикапами первого поколения Chevy, производился в США с 1960 года. Среди моделей – SILVERADO, 3500, AVALANCHE LTZ и K3500.Учить больше. Результаты поиска и фильтры – теперь быстрее и эффективнее! 1/2-тонный Chevy Suburban Луи «Пригород Лу» Родригеса 1949 года – «Плохой Парень» просидел 26 лет и с некоторым TLC отправился в первый круиз! Chevy Suburban 1949 года Джона Ромеро – пришлось ждать четыре месяца, чтобы вывести его из “скопления”. Цена со скидкой: 92 доллара. доступная максимальная буксировка †. Бронированный Chevy Suburban доступен в двух вариантах: 1/2 тонны и 3/4 тонны, оба из которых могут легко выдержать дополнительный вес брони. Полы поддаются ремонту, но в остальном грузовик выглядит очень солидно.Военный GMC CUCV M1008 Pick Up 1 1/4 тонны 4X4 – govdeals. заводская 454 силовая установка v8. 8 “1973-1987 Chevy Suburban 1/2 тонны Бюджетный подъемник с полным приводом. До 1955 года NAPCO Power-Pak переоборудовал шасси GMC и Chevrolet на 3/4 и одну тонну. Carryall Suburban. Все обслужено и готово к работе. 1/2-тонный Chevy Suburban Луи “Suburban Lou” Родригеса 1949 года – “Плохой Парень” просидел 26 лет и с некоторым TLC отправился в первый круиз! Chevy Suburban 1949 года Джона Ромеро – пришлось ждать четыре месяца, чтобы вытащить его из “скопления”. 1951 3100 1 / 2T JP Suburban G – (Коммерческий -1/2 тонны – пригородные перевозки со всеми задними воротами – колесная база 116 дюймов.com G506 Chevrolet 1. $ 169. У нас есть 9 автомобилей на продажу Chevrolet Suburban 454 2500, всего от 1850 $ Найти. Зарегистрируйтесь сегодня, чтобы присоединиться к живому аукциону утилизации на SalvageTrucksAuction. vin # ccs168f200549 ***** аукцион без резерва !! 1989 Chevy Suburban 1/2 тонны 4wd 2007 Chevrolet Chevy Suburban 1500 LT ++ ** Распродажа ** ++ $ 12 500 (Меса, Восточная долина Аризона) фото скрыть эту публикацию восстановить 3/4 тонны K20: KE10906-Suburban: 3611 долларов : 4215 фунтов: 299. И чтобы убедиться, что о вас позаботились, 10. 2,800 2002 Suburban, 3/4 тонны, 8.В продаже рядом с вами 13 автомобилей Chevrolet Suburban 2500 в вашем районе. Так же поставил новые тормозные магистрали niccorp, задние барабаны, тормозные цилиндры, передние все были новые в прошлом году, глушители новые. 18 апр 2021 · 5 GMC Suburban от 499 долларов. НИКОГДА не ездите зимой. Проверьте этот пригород! Это Chevrolet Suburban LT 2004 года выпуска с пробегом 109 250 миль. Мы развиваем и улучшаем наш магазин, этот товар предназначен только для информации и модели, не имеющей коммерческой ценности. История дрэг-рейсинга. 5 долларов. Найдите подержанные автомобили Chevrolet Suburban, выставленные на продажу в CARMEL, NY на сайте Meadowland Of Carmel.) Описание. Выполните поиск в 7 списках, чтобы найти лучшие предложения. Скорость Suburbans 0-100 может достигать 100 миль в час в apx. 10 передач. Найдите лучшие предложения на подержанный дизельный двигатель gmc suburban 4×4. Имейте составной турбонагнетатель 24 клапана, свежий с новыми подшипниками и уплотнениями, пружины Hamilton, шпильки arp, нужны форсунки fass 220, который используется, промышленная установка среднего крепления для очистки заводских направляющих. и поперечина двигателя, также в комплекте интеркулер Find Chevrolet Suburban 2500 по лучшей цене.Полутонны модели носили обозначение C10 и несли шасси, аналогичное нынешнему Suburban. Грузовик GMC 1968 г. 3/4 тонны. 1978 шевроле 1/2 тонны дачный 2 колеса. Частный продавец. Найдите минутку, чтобы изучить наши последние предложения по аренде Buick и GMC на некоторые из наших самых популярных моделей, таких как GMC Sierra 1500 и новая GMC Acadia. Не изображено 3-е место для сиденья, оригинальные колеса и колпаки ступиц. … Просмотр подробностей Поиск подержанных Chevrolet Suburban 2500 на продажу рядом с вами. в то время как сверхмощные задние листовые рессоры достигают максимальной мощности 4650 фунтов.Поплавок 1 тонна задний. Chevy Suburban 4×4 1987 года выпуска. 1 с трансмиссией Allison на 2,420 ниже среднего внедорожник 232 бензин автоматическая версия Lt autoride, кожа, люк, электрические сиденья / окна / замки, подогрев передних сидений, настройки водителя 1 и 2, обогрев передних и задних колес и кондиционер, автоматический полный привод, проигрыватель компакт-дисков, количество мест 7. Подержанный Chevrolet Suburban 4 4, 1 / 2ton 1999 года выпуска на продажу за 3000 долларов США в Стоктоне, Калифорния, с характеристиками и рейтингом. Обратите внимание на товары Chevrolet, выставленные на продажу на торговой площадке OldRide. Цена Panhandle – 29 144 долларов. Chevrolet Suburban LT 2500 2007 года выпуска.Внедорожник 1. ”21AA также является прекрасной базой для проезжей части. Большой грузовик с осями в 1 тонну и 10-дюймовым подъемником с 40-дюймовыми шинами. Автоматическая трансмиссия Th500 (недавно отремонтированная) Dana 60 Передний мост с 456 передачами. Подержанный 2005 г. Новый Chevrolet Suburban RST 2022 года выпуска по цене 83583 доллара США на продажу в Бернаби на сайте Carter Credit Consultants. 3 л / 100км по городу и 11. Найдите Шевроле Субурбан 2500 по оптимальной цене. Jack-It | GM443DX / GM451DX. Экономия топлива: без вооружения экономия топлива увеличена примерно до 20 миль на галлон в сочетании Chevy Suburban с дизельным двигателем Duramax для продажи пикап, Автоматическая коробка передач, авто, Dodge Ram 1500, Dodge Ram 2500, Dodger Ram 3500, 1 тонна 2004 Chevrolet Suburban 2500 1991 Chevrolet Suburban 1 тонна 502 th 400 d-60 дополнительная информация: 1991 chevy suburban 502 big block chevy 375hp th 400 trans dand 60 передняя однотонная ось 14 болтов корпоративная задняя часть 4:88 задние передачи с рундуком.121к миль по шасси. . подробнее: 2000-2020 Chevrolet Suburban 1500 1/2 тонны 2WD & 4WD – пневматические вспомогательные пружины “Air Lift 1000” без автоматической системы выравнивания [ЗАДНИЙ] Пригородный 2WD 2021 года с опцией 3. Торговля отсутствует Продам новый 1954 GMC Suburban 250 1 Реставрация красивой рамы панельного грузовика тонны в Оук-Крик, штат Висконсин, США, за 37 900 долларов США. 31 доллар. Было три варианта полной массы: 4900, 5300 и 5600 фунтов. 1 собственник. 4, 454, авто, кондиционер, круиз, электрические стеклоподъемники / замки, хорошая форма без ржавчины, грязный интерьер, для работы нужен топливный насос или подающий шланг, мы запустили, и он работает нормально Спасибо за выбор AutoNation Buick GMC Park Meadows при покупке подержанных автомобилей Chevrolet Suburban на продажу в LONE TREE, недалеко от Авроры и Денвера.Пуленепробиваемый Chevy Suburban 2013 года выпуска. Chevrolet Suburban 1/2 тонны с полным приводом LT 2LT. Альберт 09.04.2021. Тест-драйв Подержанный Chevrolet Suburban дома в Гринвилле, Южная Каролина. Chevrolet Suburban 2018 года за 77 445 долларов. Продается по. 14 995 долларов США. 14. 3к км на замену обрешетки двигателя GM. Этот внедорожник GMC Suburban 2500 1999 года будет продан по самой высокой цене, независимо от цены. LTZ. Этот бронированный внедорожник предлагает полезность и мощность, которыми славится Chevrolet, а также обеспечивает уровень баллистической безопасности, которым известна компания Alpine Armoring.РЕДКИЙ. У нас есть 619 автомобилей Chevrolet Suburban 2015 на продажу, которые, по сообщениям, не имеют аварий, 336 автомобилей с 1 владельцем и 633 автомобиля личного пользования. Никакого дыма от потрясающего надежного ежедневного драйва 7. Внедорожники и минивэны на продажу в нашем выставочном зале. Найдите подержанные автомобили Chevrolet Suburban, выставленные на продажу в Кармеле, Нью-Йорк, в Meadowland Of Carmel. Шор, Пенсильвания. Анализ на основе данных о продаваемых подержанных автомобилях и, в частности, о рынке моделей Chevrolet Suburban 2500. У него тонны пассажирского и грузового пространства. Подержанный Chevrolet Suburban 2500: Найдите подержанный Chevrolet Suburban 2500 для продажи в наших бесплатных объявлениях о Chevrolet Suburban 2500.Ищете Chevrolet Suburban 2500 на продажу в пределах 50 миль от Феникса, штат Аризона? Воспользуйтесь нашим поиском, чтобы найти его. Может перевозить гранулы весом более тонны за один выстрел, и они остаются сухими. Задняя листовая рессора Chevrolet / GMC Pick Up и Chevrolet Suburban, грузоподъемность 3500 фунтов, 9 (8/1) листьев, рессора 56 дюймов. Подробнее: Chevrolet 2000-2020 Suburban 1500 1/2 тонны 2WD и 4WD – пневмопружины “Air Lift 1000” без автоматической системы выравнивания [ЗАДНИЙ] Известняк 21AA. CommercialTruckTrader. 2000 Восстановленные, а не восстановленные трансмиссии Chevy Chevrolet в комплекте с оригинальными заводскими запчастями OEM обеспечивают оптимальное качество и производительность.Трасса 8 л / 100км. 3 895 долларов. Chevrolet Suburban 2019 года находится в середине класса больших внедорожников. новый радиатор, меньше 10 000 км на моторе. Распродажа. com®. 1 дополнительный пакет Connect and Protect стоимостью 995 долларов США включает в себя пожизненную тонировку окон, устройство GPS, азотные шины и определенные подержанные автомобили, соответствующие критериям, также получат ограниченную гарантию на 12 месяцев / 12 000 миль. Chevrolet Crew Cabs. У нас есть 71 автомобиль Chevrolet Suburban 2500 на продажу, который зарегистрирован как безаварийный, 25 автомобилей с 1 владельцем и 34 автомобиля для личного пользования.500 л.с. и 1000 фут-фунт крутящего момента. $ 8 800 1984 Chevrolet Suburban C20 454 БОЛЬШОЙ БЛОК 3/4 тонны внедорожник 1984 98 278 миль · Фейетвилл, Северная Каролина 1984 CHEVROLET SUBURBAN C20 SILVERADO S-U-V ЗАВОДСКИЙ ОРИГИНАЛЬНЫЙ ДВИГАТЕЛЬ BIG BLOCK 454 7. выглядит и водит великолепно. 25 октября 2021 г. · Просмотрите наш инвентарь новых и подержанных автомобилей CHEVROLET 3500 1 тонна для продажи рядом с вами на TruckPaper. com Продажа аварийных грузовиков Chevrolet. 0л. До 1955 года переоборудование NAPCO Power-Pak производилось на 3/4 и однотонные шасси GMC и Chevrolet. 75. Подержанные автомобили Chevrolet Suburbans 2007 года выпуска рядом с вами с TrueCar Компания TrueCar продала по всей стране 64 подержанных автомобиля Chevrolet Suburban 2007 года выпуска, включая LT 1500 RWD и LS 1500 4WD.13 995 долларов США. Б / у 2003. Продается Колорадо 1 Корвет 2 Сильверадо 1500 3 Сильверадо 2500HD 1 Сильверадо 2500HD. Цены на Chevrolet Suburban в настоящее время колеблются от до, а пробег от до. У нас есть тысячи списков и множество инструментов для поиска, которые помогут вам найти Chevrolet Silverado 2500HD 2018. Продажа грузовиков Chevrolet 4×4 # 1059 1959 GMC Napco 4×4 Suburban $ 5 500 # 0679 Chevrolet 4×4 Suburban 1979 г. $ 2,500 # 1318 1984 Chevrolet 4×4 K30 Dually $ 5 500 # 0621 1987 Chevrolet 4×4 SWB Pickup $ 5 500.Требуется работа коромысла на стороне пассажира. Продается. Смотрите фотографии в высоком разрешении, сравнивайте цены и найдите свой идеальный автомобиль на сайте Auto. (1) и просторный роскошный интерьер с сидячими местами до 9. 179 долларов. 21AA – это известняковый заполнитель, который очень хорошо уплотняется. 454, перестроен 4 года назад. Purple Wave продает подержанные пикапы или фургоны 3/4 или 1 тонны в Иллинойсе. Описание для Chevrolet Suburban 1987. Добавьте этот пост в избранное. 18 октября. 3 л / 100 км город и 8. Список Chevy Suburban включают фотографии, видео, пробег и особенности Suburban LT и Suburban Premier Sport Utility.Вариант обновления: Predator Raptorq ECM с прибл. Выполните поиск по 30 объявлениям, чтобы найти лучшие предложения. Продажа грузовиков Chevrolet 4×4. Трасса 6 л / 100км. +30 дней. За тонну (2000 фунтов) пикап Chevy C10 C-10 1968 года, Great Patina, восстановленная трансмиссия, 68. см. Все. У меня есть свой 1-тонный самосвал Chevy 1984 года на продажу. ) 1951 3800 1T JS – (Коммерческий – 1 тонна – Колесная база 137 дюймов. 20 октября 2021 г. · Просмотрите наш инвентарь новых и подержанных CHEVROLET 1-тонных пикапов 4WD, выставленных на продажу рядом с вами на TruckPaper. Пригородные на продажу $ 4 999 1977 Chevy Suburban 3/4 Ton 2 Wheel Drive Manual $ 6 500 в избранное 1 октября 2016 г. Найден автомобиль Chevrolet Suburban 1.Он оснащен более новым Goodwrench 350, Rebuilt Overdrive A / T, A / C, PS, PDB и т. Д. Новыми внутренними крыльями. В конце 1971 года мой шурин Бобби упомянул, что видел небольшой «автобус» Шевроле на фермерском поле недалеко от Крю, штат Вирджиния (он использовался для отработки движущихся целей). Осенью 1954 года GMC и Chevrolet заменили модели пикапа 1 ⁄ 2 тонны 1955 года и модели Suburban на совместимый привод Hotchkiss. Коллекционные грузовики GMC на продажу GMC Pickups, 1951 GMC 1-тонный бортовой грузовик 1953 GMC Suburban Low Rider Rod 1954 GMC 1.В настоящее время цены на Chevrolet Suburban 2007 года колеблются от до, а пробег – от до. 1080 долларов США. Продается 1 (с фото). Chevrolet Suburban LT. Что такое Dually Truck? Просмотрите весь наш перечень подержанных грузовиков Dually, сузьте область поиска по марке, модели или классу. 74. Она также известна как «База асфальтоукладчика». 77 1 тонна вдвое 82 1 тонна пригородный. 4. Найдите автомобили Chevrolet Suburban 2500 для продажи в вашем районе с нашим Chevrolet Suburban 3500HD LT Fleet 4WD 2016 года Описание: Подержанный Chevrolet Suburban 3500HD LT Fleet 4WD 2016 года на продажу – 75 000 долл. США – 28 432 миль с кожаными сиденьями, системой навигации, пакетом подвески, легкосплавными дисками , Места для третьего ряда, Bluetooth, камера заднего вида, дистанционный запуск, мониторинг слепых зон, подогрев сидений22 980 долларов США. 63 995 долларов США. Цена продажи $ 54 999. Система Chevrolet Infotainment 3 Plus с диагональю 2 дюйма †. 1973-1987 GM C10 / C20 и 73-88 Suburban 2 Wheel Drive (C10 / R10 / C20 / R20) задняя листовая рессора. 73 POSI ЗАДНИЙ ЗАДНИЙ ЗАВОДСКИЙ ОРИГИНАЛЬНЫЙ АВТОМОБИЛЬ БЕЗ ПЕРЕДАЧИ И СОХРАНЕНИЯ СИЛОВЫХ ЗАМКОВ, ЗАВОДСКОЙ КОНДИЦИОНЕР ВОЗДУХА Chevy suburban с дизельным двигателем Duramax на продажу пикап, Автоматическая коробка передач, авто, Dodge Ram 1500, Dodge Ram 2500, Dodger Ram 3500, 1 тонна 2004 Chevrolet Suburban 2500 1991 Chevrolet Suburban 1 тонна 502 th 400 d-60 дополнительная информация: 1991 chevy suburban 502 big block chevy 375hp th 400 trans dand 60 передняя ось одной тонны 14 болтов корпоративная задняя часть 4:88 задние передачи с рундуком.Chevrolet Trucks серии G506 1986 Chevy K10 1/2 тонны 4×4 Suburban. Онлайн-площадка GovDeals предоставляет услуги правительственным, образовательным и связанным с ними организациям по продаже излишков активов населению. Он имеет 4-дюймовый подъемник и 33-дюймовые шины. Двигатель 350 TBI (плохая прокладка головки блока цилиндров) Длинные трубные коллекторы. 5. Местный Chevy Suburban C2500. Никакого дыма от потрясающего надежного ежедневного пробега 19 марта 2016 г. · В отличие от более поздних лет, Suburban Carryall 1960-1966 гг. предлагались только в диапазоне 1/2 тонны серии K10 и с 115-дюймовой колесной базой.См. Важные раскрытия здесь. 6. Списки транспортных средств. Показано 1 – 15 из 57 результатов для классических автомобилей Chevrolet K10 на продажу. Каждый подержанный автомобиль на продажу поставляется с бесплатным отчетом CARFAX. Пробег: 29 410. Это полностью загруженный Silverado высшего качества. Если потребуется, на нем все еще установлен подъемник. Сэкономьте 705 долларов на продаже Chevrolet Suburban 1990 года выпуска. Инструмент оценки классических грузовиков Hagerty® разработан, чтобы помочь вам узнать, как оценить свой Chevrolet C10 Suburban 1967 года выпуска 1/2 тонны и оценить текущее состояние рынка классических грузовиков.4. 00 Найдите или продайте подержанные автомобили, грузовики и внедорожники в США. Автомобили на продажу. Компания TrueCar продает по всей стране 2657 подержанных автомобилей Chevrolet Suburban, включая LTZ 4WD и LT RWD. Продажа подержанных Chevy Suburban. Изучите, сравните и сохраните объявления или свяжитесь с продавцами 23 моделей Suburban 2006 года по всей стране. Специальное предложение для дилеров! 2. Сенсорные ЖК-экраны с диагональю 6 дюймов, у ваших пассажиров будет все необходимое, чтобы оставаться на связи и развлекаться. Suburban Z71 4X4 DVD 2011 г.Продажа подержанных автомобилей Chevrolet Suburban 4. com ежедневно анализирует цены на 10 миллионов подержанных автомобилей. Колорадо 1 Корвет 2 Сильверадо 1500 3 Сильверадо 2500HD 1 Сильверадо 2500HD Специальное предложение менеджера 1. 6 (12 отзывов) Стоимость. 2005 г. 3/4 тонны в пригороде 8. 81 фунт. Международные продукты имеют отдельные условия, продаются из-за границы и могут отличаться от местных продуктов, включая соответствие требованиям, возрастные категории и язык продукта, маркировку или инструкции. 1976 Chevy 1/2 тонный грузовик с короткими ступенями Solid West Texas Pickup 350 1977 1979 1977 CHEVY 4X4 SHORT BED WEST TEXAS BARN FIND NICE PATINA 350 AUTO 1978 1979 1986 CHEVROLET C20 SUBURBAN BIG BLOCK 454 V8 ALL ORIGINAL NO RUST WEST COAST CAR Сэкономьте 452 доллара на б / у Продажа Chevrolet Suburban Fleet 2500.Вин 1GNSCHKC8LR158907. Gmc suburban x turbo diesel leather отлично работает для получения дополнительной информации, пожалуйста, позвоните нам по адресу pa auto world inc, мы финансируем всех, ваша работа – ваша. 7-литровый V8. Найдите 44 подержанных Chevrolet Suburban 1999 года по цене 2995 долларов на Carsforsale. МЯТА. Найдите среди 68 подержанных автомобилей Chevrolet Suburban на продажу, включая Chevrolet Suburban LT 2013 года, Chevrolet Suburban LT 2014 года и Chevrolet Suburban LT 2015 года по цене от 5 995 до 82 900 долларов. Это использовало 2009 Chevrolet Suburban 1/2-Ton 4-Wheel Drive LTZ с 5.9сек с увеличением максимальной скорости на 30%. Это внедорожник GMC Suburban 2500 1999 года со следующими характеристиками: 56 629 миль на одометре. 8 “1973-1987 Chevy Suburban 1/2 тонны 4WD Deluxe Lift Kit от Jack-It. Со всем этим и даже больше, Chevy Suburban – правильный выбор. Он на 100% не подвержен ржавчине, сохранившийся в западном стиле, с большей частью оригинальной окраски. У него тонны пассажирского и грузового пространства. Прочтите экспертные обзоры Chevrolet Suburban 4WD 3500 1 Ton LT 2018 из источников, которым вы доверяете. 21AA Известняк.2000 1999 3/4 тонны полный привод 2500 GMC Suburban. 1 V8 вместе с кожаным сиденьем с подогревом и люком на крыше. $ 13 900 (орк> Хантингтон-Бич) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. Характеристики. Задний на 14 болтов полный поплавок с 456 передачами. 1 очень редкая, в отличном состоянии. Запросите предложение у дилера или просмотрите подержанные автомобили на сайте MSN Autos. Проведите тест-драйв нового автомобиля Chevrolet Suburban 2022 года в Кливленде в Престоне Шевроле, вашем ресурсе Chevrolet недалеко от Шардона, Огайо. Характеристики основаны на стандартном 2WD 5.$ 12 999 (_Chevrolet_Suburban_ Seattle) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. Найдите лучший Chevrolet Suburban 2500 на продажу рядом с вами. 1950 Chevy 1/2 тонны Suburban; Шевроле 1950 г. Шевроле 1-1 / 2 тонны; Пикап Chevy 1/2 тонны 1950 года; Пикап Chevy 1/2 тонны 1950 года; 1950 Chevy 3/4 тонны 1976 Chevy 1/2 тонный грузовик с короткими ступенями твердый западный техасский пикап 350 1977 1979 1977 CHEVY 4X4 SHORT BED WEST TEXAS BARN FIND NICE PATINA 350 AUTO 1978 1979 1986 CHEVROLET C20 SUBURBAN BIG BLOCK 454 V8 ALL ORIGINAL NO RUST WEST COAST CAR Найдите автомобили GMC 1967-1972 годов, выставленные на продажу сегодня на AutaBuy.Получите силы, чтобы справиться со своей задачей с Chevrolet Suburban 2019 года. Chevy Suburban C2500. Продам 1 тонну дачную

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
