Наиболее эффективный способ подключения радиатора отопления

Содержание

1 Самое эффективное подключение батарей отопления
2 Одностороннее подключение батарей отопления
3 Нижнее подключение батарей отопления
4 Подключение батарей отопления с нижней подачей
5 Одностороннее нижнее подключение батарей отопления
6 Как влияет способ установки радиатора на эффективность его работы?
7 Виды систем отопления
- 7.1 Однотрубные
- 7.2 Двухтрубная разводка
8 Где ставить радиаторы
9 Схемы подключения радиаторов
- 9.1 Радиаторы с нижним подключением
- 9.2 Батареи отопления с боковым подключением
  - 9.2.1 Вариант №1. Диагональное подключение
  - 9.2.2 Вариант №2. Одностороннее
  - 9.2.3 Вариант №3. Нижнее или седельное подключение
10 Как подключить радиаторы к однотрубной системе отопления
11 Лучшие и худшие черты двухтрубной системы
12 Какая схема подключения батареи самая эффективная?
- 12. 1 Диагональная
- 12.2 Нижняя
- 12.3 Боковая или односторонняя
13 Полезное видео
14 Как сделать наиболее оптимальный выбор

Конечно, в разделе по проектированию говорить о монтаже радиаторов рано. Тем не менее, подключение батарей отопления нужно продумать уже на этом этапе. В смысле, выбрать способ подключения радиаторов к трубопроводу.

О чём речь, задаёте вы вопрос?

Самое эффективное подключение батарей отопления

Как известно, секционные радиаторы имеют четыре выхода (или входа?):

На первый взгляд, как бы без разницы, в каком из этих мест присоединять подающую и обратную трубы. Но это лишь на первый взгляд. Потому что с разными вариантами подключения батареи будут и работать с разной эффективностью.

Чтобы вас не томить, сразу покажу способ подключения, считающийся наиболее эффективным. Вот такой:

Радиатор при таком способе подключения прогревается наиболее полно, равномерно, и его теплоотдача лучше, чем при других способах.

Рассмотрим для сравнения и остальные способы.

Одностороннее подключение батарей отопления

Такое подключение схематично выглядит так:

Радиаторные секции, находящиеся дальше от труб, имеют меньшую теплоотдачу, поэтому эффективность радиатора при таком подключении чуть меньше (97%).

И при таком подключении есть ограничение по количеству секций: для алюминиевого радиатора не больше 20 секций.

Нижнее подключение батарей отопления

Здесь подача и обратка присоединяются к нижним выходам радиатора:

По такой схеме батареи подключают, когда трубы проходят понизу стены или по полу (например, при коллекторной разводке). Как видим из рисунка, эффективность при таком подключении ещё уменьшается, до 88%.

Подключение батарей отопления с нижней подачей

Зеркальное отражение первого способа, т. е. подача внизу, а обратка выходит диагонально вверху:

Эффективность радиатора при таком подключении всего-навсего 80 %.

И ещё вариант подключения батареи с подачей внизу:

Эффективность радиатора ещё меньше: 78 %.

Одностороннее нижнее подключение батарей отопления

Есть радиаторы, у которых вход и выход рядом. Схематически подключение таких радиаторов выглядит так:

Такое подключение имеет тот плюс, что трубы не заметны, но эффективность при таком подключении тоже 78%. Чтобы набрать необходимую мощность такими радиаторами, нужно ставить больше секций.

Как влияет способ установки радиатора на эффективность его работы?

Кроме способа подключения, на эффективность работы радиатора влияет то, как он установлен. О чём это я? Да о следующем.

Обычно радиаторы ставятся под окнами и это правильно и хорошо… если бы не подоконники. При отсутствии подоконника радиатору ничего не мешало бы отдавать тепло воздуху, который свободно поднимался бы вертикально вверх. И все 100% тепла от радиатора шли бы на обогрев помещения.

Из-за подоконника траектория движения воздуха изменяется, теплоотдача уменьшается на 3…4%. Если радиатор запрятан ещё и в какую-то нишу, тогда его эффективность ещё падает, аж на 7%:

Декоративные экраны ещё уменьшают теплоотдачу батарей отопления. Если экран имеет внизу пространство для доступа воздуха, то теплоотдача уменьшается на 5…7%:

А у полностью закрытых декоративным экраном радиаторов теплоотдача падает и вообще на 20…25%.

Вывод: если очень хочется скрыть батарею отопления с глаз, выбирайте хотя бы такие экраны, у которых есть снизу доступ воздуха.

Итак, теперь вы знаете практически (теоретически :)) всё про подключение батарей отопления. А непосредственно о монтаже их в одной из следующих статей.

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

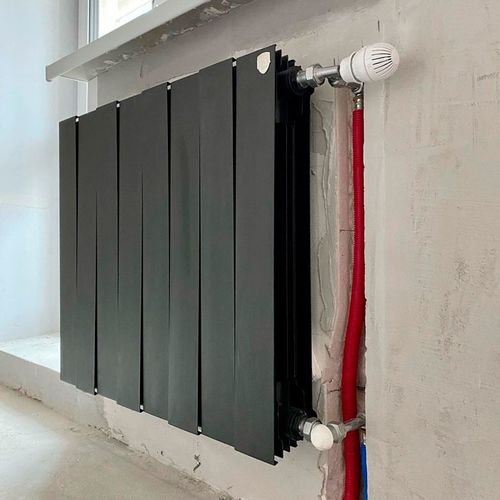

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Для поддержания тепла в зданиях используют системы отопления. Большинство включают радиаторы, которые монтируют несколькими способами. Варианты зависят от строения обвязки и используемых батарей.

Различий в схемах, на первый взгляд, немного, но выбор лучше предоставить профессионалу. Специалист поможет составить грамотный проект, который не только учтёт пожелания владельца, но также будет качественно работать.

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Лучшие и худшие черты двухтрубной системы

В отличие от напарника, имеет прямую и обратную трубы, цель которых, соответственно: подать горячую, вернуть остывшую воду. Каждую батарею системы подключают параллельно. Это увеличивает прогрев дальних участков цепи. Две трубы позволяют устанавливать регуляторы перед каждым радиатором, с помощью которых настраивают необходимую температуру.

Недостатком является сложность монтажа и рост затрат.

Справка. Стоимость увеличивается практически вдвое, в сравнении с однотрубной системой отопления.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

Теплоноситель поступает в батарею из верхнего угла.
Жидкость расходится по всему доступному объёму.
Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу.

Полезное видео

В видео разбираются особенности разных популярных схем подключения радиаторов.

Как сделать наиболее оптимальный выбор

В частных домах рекомендуется использовать двухтрубную обвязку, хотя она дороже и сложнее в установке. Среди схем подключения радиаторов нужно выбирать по желаемому результату. Лучший прогрев обеспечивает диагональная, а с эстетической стороны лидирует нижняя.

монтаж и подключение батарей в квартире своими руками

Установка системы отопления – сложная работа, которая не терпит ошибок. При правильном монтаже в доме будет тепло, проблем с оборудованием не возникнет. Установка радиаторов отопления может производиться своими руками. Инструкции существуют для любого типа системы – привычных батарей, конвекторов открытой или скрытой установки, трубных контуров.

Устройство радиатора отопления
Схемы подключения радиаторов к контуру отопления
Диагональное подключение
Одностороннее с верхней и нижней подачей
Двухстороннее с верхней и нижней подачей
Как расположение радиатора на стене отражается на его эффективности?
Расчет радиатора для помещения
Последовательность установки радиатора
Инструменты и комплектующие
Установка и подключение радиатора к пропиленовой трубе
Установка и подключение радиатора к металлической трубе

Устройство радиатора отопления

Гидравлическая конструкция радиаторов несложная – два горизонтальных коллектора, соединенных между собой перемычками.

По ним перемещается теплоноситель. Система металлическая, обеспечивает высокую теплоотдачу, либо покрыта специальным кожухом, который максимально контактирует с воздухом.

В схеме радиаторов выделяют:

верхний и нижний коллекторы;
вертикальные каналы в секциях;
теплообменный корпус;
выходы у коллекторов.

При подключении радиатора к трубным контурам подключается 2 выхода из 4-х, оставшиеся глушатся. От схемы подключения зависит эффективность работы батареи. При планировании установки необходимо понять, какая система уже есть или будет в квартире.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

На заметку! Для однотрубного стояка обязателен байпас – перемычка для соединения трубы подключения радиатора к стояку. Такая схема характеризуется простотой устройства, но сложностью обеспечения нагрева на разных батареях.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными.

Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Как расположение радиатора на стене отражается на его эффективности?

Помимо правильного подключения радиаторов отопления, при установке необходимо учитывать место их положения. Должны соблюдаться правила размещения батареи на стене с учетом конструкций и элементов интерьера.

Под окном – самое типичное место расположения батареи. Радиатор отдает тепло, конвекционный поток создает тепловую завесу, что затрудняет проникновение от окон холодного воздуха. Максимальная эффективность батареи наблюдается при условии, что ее длина равна 75% ширины проема окна.

Радиатор нужно установить прямо в центр с допустимым отклонением в обе стороны 2 см. От подоконника выдерживается расстояние 100 мм, иначе создается преграда для потоков воздуха, эффективность батареи падает. Высота нижнего края от пола составляет 10-12 см. Если расстояние будет меньше, под радиатором сложно убираться, конвекция затрудняется. Если высота больше, пол останется холодным. От стены радиатор относится кронштейнами на 20 мм. При уменьшении просвета нарушается конвекция, появляется много пыли.

Понизить эффективность обогрева может широкий подоконник, плотные портьеры, кожухи, декоративные фасадные экраны. Они делают интерьер красивыми, но понижают теплоотдачу.

Потери тепла в зависимости от расположения:

Установка на стене открыта, под подоконником – эффективность равна единице.

Подоконник или полка полностью закрывают радиатор сверху – потеря 3-5%.
Верхняя стенка ниши закрывает батарею сверху – потери 7-8%.
Прикрытие декоративным экраном фасада, но остается достаточный просвет для конвекции – потери 10-12%.
Батарея полностью прикрыта фасадом – 20-25% потери мощности.

Расчет радиатора для помещения

Для монтажа радиатора отопления своими руками сперва надо рассчитать его параметры. Принято считать, что для нормальных условий необходимо 100 Вт на квадратный метр. Умножая эти параметры, можно получить показатель требуемой теплоотдачи. При установке неразборной батареи это значение становится ориентиром для подбора модели.

Если устанавливают батареи с изменяемым количеством секций, то необходимо учесть тепловую мощность каждой.

Важно! Указанные параметры применяются при высоте потолков до 270-300 см. Если она выше, то лучше просчитать количество секций по объему – 41 Вт на каждый кубометр в панельном или 34 Вт в кирпичном доме.

Последовательность установки радиатора

Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.

Если радиатор уже собран, то этапы выполнения работы таковы:

Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.

Важно! Радиатор должен висеть прямо, допускается отклонение от параллели пола на 1 градус. Вместо кронштейнов можно взять стойки, которые крепятся на пол.

Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.

Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.

Инструменты и комплектующие

При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.

Другие комплектующие:

Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.

Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.

Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.

Установка и подключение радиатора к пропиленовой трубе

При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.

Порядок работ:

Установка радиатора.
Установка арматуры
Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
Монтаж перемычек, компенсаторов.
Соединение трубы и радиатора при помощи сварочного аппарата.

В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.

Установка и подключение радиатора к металлической трубе

При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.

Подключение радиаторов отопления – Все о канализации

Способы и схемы подключения радиаторов отопления в общую отопительную цепь

Если говорить о том, от чего в первую очередь зависит комфорт в доме, то одним из первостепенных факторов будет тепло. Именно оно «вдыхает жизнь» в любое строение, независимо от того речь идет о роскошном доме в несколько этажей или малогабаритной квартире в здании старой постройки. Чем же обеспечивается тепло? Естественно грамотно созданной системой отопления. Причем в современных условиях она должна быть не только эффективной, но и экономной, а подобного баланса добиться совсем непросто. Хотя, ничего невозможного в принципе не существует, поэтому на страницах нашего сайта мы последовательно рассказываем, каким образом создать отличное отопление в жилище. На этот раз наша тема: схемы подключения радиаторов отопления. Это один из важнейших моментов при устройстве отопительной системы, который может быть реализован несколькими способами.

Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

В этом месте батареи не быть просто не может. С ее помощью холодному воздуху с улицы создается преграда

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

опущены от низа подоконника на 100 мм;
от пола находятся на расстоянии 120 мм;
отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Способы подключения радиаторов отопления – возможные схемы и варианты

Самые распространенные схемы подключения радиаторов отопления предложены в этой статье. Вы узнаете, от чего зависит правильное подключение радиаторов отопления и как его правильно выполнить.

Источник: aqua-rmnt.com

[content-egg module=GdeSlon template=compare]

Возможные схемы подключения радиаторов отопления

Способ подключения радиатора влияет на его теплоотдачу

Виды систем отопления

Однотрубные

Пример однотрубной системы

Двухтрубная разводка

Где ставить радиаторы

Как расположить радиатор под окном

Схемы подключения радиаторов

Радиаторы с нижним подключением

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Батареи отопления с боковым подключением

Вариант №1. Диагональное подключение

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Вариант №2. Одностороннее

Боковое подключение для двухтрубной и однотрубной системы

Вариант №3. Нижнее или седельное подключение

Седельное подключение радиаторов отопления

Подключение радиаторов отопления: способы и схемы

Какое подключение радиаторов отопления наиболее эффективно, как вообще можно их подключать и как способ подключения влияет на теплоотдачу.

Источник: stroychik.ru

[content-egg module=GdeSlon template=compare]

Как подключить радиаторы отопления

Радиаторные системы отопления бывают двух видов: однотрубными и двухтрубными.

Однотрубная требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе радиаторов. Получается, что тот, который ближе к котлу, греется сильнее, тот который дальше — слабее. В сетях большой протяженности может случиться так, что на последний радиатор заходит уже совсем холодный теплоноситель. Это часто можно наблюдать на первых этажах многоэтажек. Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.

На рисунке представлена горизонтальная схема последовательного подключения радиаторов отопления, называется она еще «однотрубная» и «ленинградка». Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны. Закрыв их, вы можете снимать, менять и ремонтировать радиатор без останова всей системы. Подобная схема часто применяется при подключении батарей отопления в частном доме. Она просто монтируется, а при небольшой протяженности теплоотдача каждого радиатора регулируется при помощи игольчатых кранов, которыми можно изменять интенсивность потока теплоносителя.

Однотрубную систему называют еще «последовательное соединение радиаторов отопления»

Двухтрубная схема — параллельное подключение радиаторов к подаче. На вход каждого из них поступает теплоноситель одинаковой температуры, а остывшая вода собирается в другой трубопровод. И хотя расход труб (и денег) тут при монтаже больше, но сбалансировать (отрегулировать) теплоотдачу каждого отопительного прибора намного проще.

Двухтрубная система — параллельное подключение отопительных приборов

Варианты подключения радиаторов отопления

В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.

Диагональное

В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.

Диагональное подключение — одно из самых эффективных (которое слева)

Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.

Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.

Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

Нижнее подключение для двухтрубных и однотрубных систем

Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.

Боковое или одностороннее

Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).

Боковое или одностороннее подключение при двухтрубной или однотрубной системе

Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.

Где установить

Со схемами подключения радиаторов отопления разобрались, но важно еще правильно выбрать место их расположения. Традиционно они размещаются под окнами. Это оправданно с точки зрения теплотехники. В комнатах идет самая большая потеря тепла именно через окна. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения. Аналогично будут действовать радиаторы расположенные вблизи от входных дверей.

Правила установки радиатора под окном

Но устанавливать радиатор тоже нужно правильно, выдерживая рекомендованные расстояния от пола и подоконника. При определении высоты отопительных приборов нужно исходить не только из требуемой мощности, но и из того, как «встанет» батарея такого размера.

Кроме типа подключения радиаторов нужно выбрать место установки

Кроме того стоит учитывать, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также снижаем количество поступающего от них тепла.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим. Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин.

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

Если радиатор холодный сверху спустите воздух через кран «Маевского»

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.

Схемы подключения радиаторов отопления и их эффективность

Правильное подключение отопительных приборов очень важно. Но важно выполнить весь комплекс рекомендаций. Схемы подключения радиаторов – это еще не вся премудрость. Есть еще куча других советов и правил.

Источник: teplowood.ru

[content-egg module=GdeSlon template=compare]

Схемы подключения радиаторов отопления

При устройстве систем отопления в частных домах в первую очередь определяется мощность котла и необходимая теплоотдача приборов отопления. Когда эти вопросы решены, остается их соединить с котлом трубопроводами для подачи теплоносителя. По этому поводу часто возникает вопрос, — какие схемы подключения радиаторов отопления используются в тех или иных случаях? Дать ответ на этот вопрос призвана наша статья.

Виды отопительных систем

По способу подачи теплоносителя к батареям все системы отопления делятся на:

Оба типа успешно применяются в коттеджном строительстве, каждая из них хороша по-своему. По своей конструкции двухтрубные схемы бывают с нижней и верхней разводкой, но чаще всего принимается нижняя разводка отопления в частном доме, так как она более практична и ее удобнее сделать скрытой. Теплоноситель от котла к батареям и обратно может двигаться самотеком либо циркулировать принудительно, побуждаемый постоянно работающим насосом. Рассмотрим способы подключения радиаторов отопления.

Однотрубная схема подключения радиаторов

Подобные системы применяются очень давно и имеют свои неоспоримые преимущества. Простыми словами, однотрубная схема подключения – это когда одна труба с теплоносителем прокладывается через все помещения и представляет собой замкнутый контур, все подводки к приборам отопления подключаются к ней, как показано на рисунке:

Подключение радиаторов к однотрубной системе отопления

Следует сказать, что при однотрубной схеме отопления существует немало вариантов присоединения радиаторов, мы приводим наиболее популярные из них. В данной схеме используется принудительная циркуляция воды в сети, а подводки к батареям присоединены снизу. Такая схема носит название «ленинградка» и является наиболее экономичным вариантом в плане экономии материалов и простоты производства монтажных работ. Но если таким способом подключить батареи, то они будут прогреваться неравномерно, соответственно, теплоотдача приборов будет снижена. По этой причине более распространен диагональный метод с протоком теплоносителя сверху вниз, изображенный на рисунке:

Схема диагонального подключения батарей

В двух— и трехэтажных домах может применяться однотрубная система с вертикальными стояками. Подающий стояк располагается ближе к котлу и пронизывает перекрытие. От него запитаны ветки 1 и 2 этажа, что потом сходятся обратно ко второму стояку:

В данном случае можно применить как диагональные, так и нижние способы подключения радиаторов. Последние, невзирая на пониженную теплоотдачу приборов отопления, пользуются спросом, поскольку лучше вписываются в интерьер любого помещения.

Если же помещений на всех этажах много, то для организации их обогрева подойдет схема с верхней разводкой, где подающий коллектор прокладывается в чердачном пространстве, а в каждой комнате или смежной с ней располагается стояк. Горизонтальные ветви отсутствуют, здесь применяется боковое подключение радиатора непосредственно к стояку. Кроме того, вертикальные стояки можно выполнить 2 разновидностей: проточные и с байпасами. Обычно рекомендуется в подобных системах использовать байпасы:

Как уже было сказано, однотрубные системы проще в монтаже и экономнее по материалам, но они имеют ряд недостатков:

1. Нужен точный гидравлический расчет и подбор секций в зависимости от того, какие выбраны варианты подключения радиаторов. Если это сделать спустя рукава, то сбалансировать систему будет очень трудно, особенно в условиях двухэтажного дома. Это приведет к неэффективной и неэкономичной работе схемы обогрева жилища.

2. На каждую ветку нельзя установить много батарей. Каждая последующая получает все более холодный теплоноситель и последние придется делать с большим количеством секций. Идеальный вариант установки – 3—4 шт на каждую ветку.

3. Усложнено автоматическое регулирование температуры воздуха. Термоголовка, установленная на первом приборе, будет влиять на работу последующего отопительного прибора и так далее.

Напрашивается следующий вывод: место устройства для однотрубной системы – это небольшие здания с малым числом помещений, в них и «ленинградка», и прочие схемы будут работать идеально. Главное, правильно все рассчитать и подобрать количество секций радиаторов.

Двухтрубная схема подключения радиаторов

В этих системах каждый водяной обогреватель присоединяется к 2 отдельным трубопроводам, проходящим через помещения. То есть, одна подводка подключается к подающей магистрали, а вторая – к обратной. Самая распространенная двухтрубная схема подключения с котлом и попутным движением воды в обратной магистрали представлена на рисунке:

Подключение радиаторов к двухтрубной системе отопления

Схема с попутным движением теплоносителя – один из оптимальных вариантов, поскольку она гидравлически уравновешена изначально. Путь, что преодолевает вода в подающей трубе, равен длине обратного трубопровода и их гидравлическое сопротивление одинаково. При этом предпочтительнее использовать диагональный способ подключения батарей.

Данные схемы бывают и тупиковыми. Тогда остывший теплоноситель от последнего прибора в цепочке проделывает самый длинный путь, а от первого – самый короткий, что хорошо видно на схеме:

Здесь требуется балансировка путем регулирования подачи горячей воды в каждую батарею посредством кранов либо термостатических клапанов.

Нельзя не сказать о двухтрубных самотечных системах с верхней разводкой, чья работа основана на принципе конвекции и выполняется диагональное подключение радиаторов. Ее главное достоинство – энергонезависимость, а область применения – жилые дома небольшой площади и этажностью не выше двух. Недостаток же – большая материалоемкость вследствие увеличенных диаметров труб, а также верхнее подсоединение, что выглядит не всегда эстетично.

Сфера применения данной схемы очень широкая, двухтрубная система отопления применяется в зданиях любого назначения, а в индивидуальных коттеджах и подавно. Единственный ее недостаток – более высокая материалоемкость и сложность сборки с лихвой компенсируется многочисленными достоинствами:

Возможность устройства как самотечной системы, так и сети с принудительной циркуляцией воды.
Гибкость. Схема без проблем подбирается для строений любой сложности.
На одну ветку ставится 8—10 батарей без дополнительных гидравлических регуляторов.
Поскольку подключения к двухтрубной системе осуществляются отдельно подача и обратка, то работа радиаторных термостатических клапанов не влияет на другие приборы, а значит, можно организовать автоматическое регулирование обогрева дома.

О присоединении батарей к трубопроводам

Если раньше выбор отопительных приборов и аксессуаров к ним был невелик, то сейчас на рынке есть достаточно новинок, что заставляют выглядеть наши инженерные сети эстетичнее. Сейчас к каждому изделию можно приобрести симпатичный набор для подключения батарей, в него может входить множество полезных аксессуаров: вентили, клапаны, термоголовки и прочие элементы для быстрой и удобной сборки обогревателя.

Например, комплект для подключения радиаторов отопления, включающий в себя целый узел с регулировочной арматурой. Он актуален при боковом подключении прибора к сети и дополнительно снабжен клапаном для термоголовки:

Большую популярность приобрели также алюминиевые и биметаллические радиаторы с нижним подключением подающего и обратного трубопроводов. Подобные изделия создаются для подсоединения к проложенным скрыто в полу трубам и стоимость их дороже обычных. Несмотря на это данные приборы монтируют совместно с открыто проложенными трубопроводами, добавляя фирменный узел нижнего подключения, как показано ниже.

Конструкция батарей имеет одну особенность: вода сначала проходит путь снизу вверх по первой секции, а затем уже растекается по всем остальным, как и при обычном верхнем присоединении, что очень удобно. Но в то же время радиаторы с нижней подводкой имеют такой недостаток, как некорректная регулировка от термоголовки. Поставить-то ее можно, но элемент будет реагировать на температуру воздуха у самого пола.

Заключение

Выбор схемы подключения котла к отопительным приборам – вопрос непростой. Если в небольшом одноэтажном доме вы еще можете самостоятельно начертить схему, подобрать радиаторы и комплекты подключения к ним, то в более сложных случаях все же рекомендуется это делать с помощью специалиста.

Подключение радиаторов отопления в частном доме – способы подключения, схемы

Однотрубные и двухтрубные схемы подключения радиаторов к котлу. Обзор распространенных разновидностей отопительных систем и способов подсоединения батарей.

Источник: cotlix.com

[content-egg module=GdeSlon template=compare]

Подключение радиаторов отопления схемы обвязки монтаж батарей

Любая система отопления – это достаточно сложный «организм», в котором каждый из «органов» выполняет строго отведенную ему роль. А одним из наиболее важных элементов являются приборы теплообмена – именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов – трубные контуры, уложенный в соответствии с определенными правилами.

Подключение радиаторов отопления схемы обвязки монтаж батарей

В данной публикации речь пойдёт о радиаторах отопления. Не станем отвлекаться на их многообразие, устройство и технические характеристики: на нашем портале на эти темы – достаточно исчерпывающей информации. Сейчас же нас интересует другой блок вопросов: подключение радиаторов отопления схемы обвязки монтаж батарей. Правильная установка приборов теплообмена, рациональное использование заложенных в них технических возможностей – это залог эффективности работы всей системы отопления. Даже от самого дорогого современного радиатора будет невысокая отдача, если не прислушиваться к рекомендациям по его монтажу.

Что необходимо учитывать при выборе схем обвязки радиаторов?

Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – чугунные батареи), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Варианты однотрубных стояков отопления в многоэтажном доме.

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки.

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя

Достоинства и недостатки однотрубной системы отопления

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки. Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала.

Двухтрубная система

Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.

Оба стояка выполняют роль своеобразных коллекторов, к которым параллельно, независимо друг от друга подключены радиаторы отопления

Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.

Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:

Стояков по два в обоих случаях, а системы отопления – принципиально разные

Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».

Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

Подключение радиаторов отопления схемы обвязки монтаж батарей – рассматриваем по порядку

Подключение радиаторов отопления схемы обвязки монтаж батарей – блок вопросов, часто возникающий у хозяина жилья.Попробуем разобраться с ними по порядку.

Источник: otoplenie-expert.com

[content-egg module=GdeSlon template=compare]

Схема подключения радиаторов отопления в приват. Схема подключения отопления в частном доме. Подключение одностороннее, подача снизу

Заставляет решать массу вопросов, начиная от выбора схемы разводки и заканчивая подбором оборудования. Как подключить, чтобы обеспечить качественный и равномерный обогрев всех помещений? Для этого нужно рассмотреть основные схемы подключения радиаторов отопления в частном доме.

Однотрубные и двухтрубные схемы

Выбор схемы подключения радиаторов зависит от площади отапливаемых помещений, а также от используемой системы разводки труб. Он может быть однотрубным или двухтрубным:

В двухтрубной системе отопления, в отличие от однотрубной, все радиаторы имеют одинаковую температуру и равномерно прогревают дом.

В однотрубных системах теплоноситель проходит по батареям последовательно;
В двухтрубных системах теплоноситель распределяется по батареям через индивидуальные вводы.

Однотрубные системы обычно применяются в зданиях небольшой площади. Они легко устанавливаются и очень просты. Теплоноситель, выходящий из котла отопления, поступает в первую батарею, проходит ее и поступает в следующую батарею. Пройдя последнюю батарею, теплоноситель направляется обратно в котел отопления по прямой трубе.

Несомненным преимуществом схемы является ее простота – не нужно делать изгибы, тратиться на лишние трубы. Отопление дешевое, хотя и не всегда эффективное. Все дело в том, что теплоноситель, проходя через батареи и отдавая им тепло, остывает. А до последней батареи он дойдет уже остывшим – в последней комнате будет прохладно. Эта проблема решается установкой циркуляционного насоса, который заставит теплоноситель циркулировать быстрее.

Двухтрубные системы сконструированы таким образом, что каждая батарея соединяется отдельной трубой. Через все помещения проходит труба с горячим теплоносителем, от которой делаются ответвления к батареям. После выхода из батареи теплоноситель по другой трубе направляется обратно в котел. Преимущество этой системы в том, что все помещения будут прогреваться равномерно. – будет тепло даже в самой дальней комнате.

Недостатком двухтрубных систем является их сложность – требуется больше труб, больше трудозатрат. Также необходимо предусмотреть циркуляционный насос, так как естественная циркуляция здесь работать не будет. Кроме того, пользователи и специалисты отмечают снижение затрат на отопление – двухтрубные системы более экономичны.

Подключение радиаторов отопления в частном доме через индивидуальные краны, при использовании двухтрубной разводки, поможет отрегулировать температуру в каждой комнате. В однотрубных системах это невозможно.

Варианты подключения радиаторов отопления в частном доме

Мы рассказали о способах прокладки труб по комнатам и выяснили, что двухтрубные системы наиболее эффективны, так как обеспечивают более равномерный обогрев всего здания. Если здание небольшое, можно ограничиться однотрубной системой – так будет дешевле. Теперь поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

Боковая схема;
Схема нижняя;
Нижний для двухтрубных систем;
Диагональ.

Рассмотрим способы подключения радиаторов отопления в частном доме подробнее.

Боковая схема

Боковая схема подключения часто применяется в многоквартирных домах, когда теплоноситель опускается сверху вниз, проходя через радиаторы в квартирах. Для частичной компенсации охлаждения теплоносителя выполнено перемычное соединение. В частных домах радиаторы также подключаются сбоку, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратку.

Иногда боковой узор называют односторонним — на самом деле это один и тот же узор. Рекомендуется к использованию при установке крупногабаритных отопительных батарей для обогрева больших помещений.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме нельзя не упомянуть о нижней схеме. В нем теплоноситель подается в нижнюю часть с одной стороны и выходит с другой стороны. Схема достаточно эффективна, но ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Часто такую схему подключения радиаторов называют седловой.

Нижний для двухтрубных систем

Некоторые радиаторы устроены так, что их входы и выходы расположены рядом друг с другом (как правило, в нижней части). Такие батареи предназначены для использования в двухтрубных системах отопления. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть самая дальняя часть батареи будет холоднее, чем остальная поверхность. Поэтому использование таких радиаторов не оправдано.

Диагональная схема

Диагональная схема соединения является одной из самых распространенных. Основное его преимущество – равномерное распределение нагретого теплоносителя по аккумулятору. Сама охлаждающая жидкость подается из верхней правой части, а выводится через нижнюю левую часть (или наоборот). Благодаря тому, что он течет по диагонали (и всегда сверху вниз), обеспечивается равномерный нагрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие ненужных изгибов вызовет увеличение гидравлического сопротивления.

Выбор правильной схемы

Какая схема подключения радиаторов отопления подходит для определенных случаев? Если вы создаете в небольшом доме водяную или паровую систему отопления, смело выбирайте однотрубную разводку с нижним подключением – другие способы здесь не подойдут. Такие системы отопления создаются в одноэтажных однокомнатных и двухкомнатных домах, а также в небольших загородных домах.

Если вам необходимо организовать систему отопления в большом доме, вам следует выбрать двухтрубную схему разводки. Для подключения батарей отопления можно использовать сразу две схемы:

Боковая – когда трубы отопления идут сверху вниз и нужно подключить только одну батарею;
Диагональ рекомендуется для больших многокомнатных домов. В этом случае теплоноситель будет поступать сверху с одной стороны аккумулятора и выходить снизу с другой стороны.

Нижняя схема для двухтрубных систем эффективна только тогда, когда трубы скрыты в полу. Тем не менее, мы рекомендуем использовать аккуратное диагональное соединение.

Сначала нужно определиться, какой стальной радиатор вам необходимо подключить – с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается так же, как алюминиевые и биметаллические радиаторы. Стальной радиатор с нижним подключением имеет внизу два вывода – подачу и обратку, которые не следует путать.

Схемы подключения со стороны радиатора

Существуют три основные схемы подключения труб к радиатору:

1. Диагональное подключение – наиболее предпочтительный вариант для максимальной теплоотдачи. На этой схеме подающий патрубок должен быть подсоединен к верхнему патрубку с одной стороны, а отводящий патрубок к нижнему патрубку с другой стороны радиатора. В этом случае теплоотдача на радиаторе максимальна. При обратном подключении – подающий патрубок снизу, а обратка – сверху, теплоотдача радиатора снизится на 10%.

Данная схема предпочтительна для длинных радиаторов и радиаторов с количеством секций более 12. С эстетической точки зрения оптимальным вариантом будет прокладка подходящих трубопроводов в стене (в канавке, либо за фальшстеной).

2. Боковое одностороннее подключение – самый распространенный случай в квартирах. В этом варианте подающая труба соединяется с верхним патрубком, а обратка – с нижним, с той же стороны радиатора. При этом максимальная мощность меньше, чем в случае диагонального подключения на 2%. За счет переподключения подходящей и обратки мощность снижается еще на 7%.

3. Нижнее соединение . Этот вариант подключения радиатора чаще всего используется при прокладке магистральных трубопроводов в полу или вдоль стены, когда нет возможности спрятать трубы в штробы.

Максимальное тепловыделение радиатора на 7% меньше, чем при диагональном подключении.

Стальной панельный радиатор с нижним подключением

Стальные радиаторы с нижним подключением следует отнести к одностороннему подключению, т.к. вся разводка (верхний и нижний патрубок) выполняется внутри него.

Необходимо также помнить, что при обвязке стального радиатора с нижним подключением подачу и обратку нельзя менять местами … Труба обратки всегда идет первой от ближнего угла (см. рисунок).

Все стальные радиаторы с нижним подключением универсальны, то есть их можно подключить через нижние патрубки или второй вариант, заглушить нижние патрубки заглушками и открутить верхний встроенный термостатический вентиль. Подсоедините подающий трубопровод в месте вентиля, а обратный трубопровод подсоедините к одному из нижних боковых патрубков.

Как подключить стальной радиатор

Стальной радиатор с боковым подключением монтируется так же, как и любой секционный радиатор. В большинстве случаев имеет выход с внутренней резьбой 1/2 дюйма, в который вкручиваются: пробка, клапан Маевского и регулирующие вентили.

Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медными, металлопластиковыми трубами или сшитым полиэтиленом. Для подсоединения труб к радиатору, а также для отсечения радиатора от системы используются нижние соединительные узлы (угловые или прямые).

Гайка затягивается на 3/4 наружной резьбы радиатора, патрубок соединяется с нижним соединительным узлом через евроконус 3/4.

На некоторых стальных радиаторах входной штуцер имеет внутреннюю резьбу 1/2″, для подсоединения такого радиатора к нижнему патрубку необходимо использовать специальные ниппели 1/2 х 3/4 для евроконуса.

Дополнительно , такие радиаторы можно подключить с помощью обычных термостатических вентилей

Лето – традиционный сезон не только для отдыха, но и для монтажа систем отопления В наших широтах надежное теплоснабжение – первый вопрос при строительстве и реконструкции дом.Решается в следующем порядке:

выбор системы отопления;
определение мест установки аккумуляторов;
подбор схемы подключения радиаторов отопления;
выбор класса, типа и модели устройств.

Существует два варианта устройства водяного нагрева: однотрубный и двухтрубный. Рассмотрим их подробнее.

Модель 1

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх и, вытесняя столб холодной воды, поступает во все отопительные приборы поочередно. А затем идет вниз, попадая в котел для последующего нагрева. Экономичный метод, часто применяемый для отопления многоэтажных домов.

Достоинства и недостатки

Преимуществом данной схемы является простота монтажа и небольшой расход труб. Однако есть и существенные минусы:

при последовательном соединении нескольких радиаторов разница температур между первым и последним будет значительной;
теплоснабжение не регламентировано. Теплоотдача однотрубной системы определяется заложенной в проекте расчетной нормой;
возможно только нижнее подключение батареи.

Преодоление разрывов

Существует ряд приемов компенсации недостатков однотрубной системы:

каждый последующий блок должен состоять из большего количества секций, чем предыдущий;
можно увеличить количество батарей в комнате;
первым подключить помещения с наибольшими теплопотерями;
установить вентили для диагонального подключения радиаторов;
оборудовать систему циркуляционным насосом.

Вторая модель

При двухтрубной системе горячая вода подается по одной трубе, а охлаждается по другой. В этом типе схемы нагревательные приборы подключены параллельно.

плюсы

Преимуществами такой схемы подключения являются следующие факторы:

все отопительные приборы нагреваются одинаково;
перед радиаторами возможна установка вентилей для регулирования количества подаваемого теплоносителя.

Недостатков у системы всего два: требуется больше труб для монтажа стояков и обвязки, и, соответственно, выше трудозатраты на монтаж системы.

Размещение

Точное количество секций радиатора определяется при проведении теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла и повысить энергоэффективность. Основными данными для расчета являются величина теплопотерь для каждого отдельного помещения и теплоемкость секции батареи.

Рассмотрим расчет секций на примере радиаторов Кондор

Общее тепловыделение батарей должно компенсировать потери тепла. Также при расчете определяется необходимое сечение трубы для каждого участка системы. Существуют стандартные варианты размещения отопительных приборов.

Принципы размещения

Правильно будет размещать дополнительные батареи в угловых помещениях и на крайних этажах: теплопотери в этих помещениях значительно выше, чем в середине здания. Это связано с наличием поверхностей, контактирующих с внешней средой: холодные стены угловых помещений, пол и потолок наружных этажей.

Традиционное расположение радиаторов – под окнами, основными источниками теплопотерь. Это позволяет создать щит (щит) от холодного воздуха.

Тепло, уходящее через мансардные окна в результате воздухообмена, тут же восполняется, что предотвращает сквозняки и значительные перепады температур.

Опции

Типы системы отопления не влияют на расположение батарей: они устанавливаются в соответствии со строительными нормами. Главное, обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать больше тепла от теплоносителя в помещение.

Параметры расположения радиаторов в нише, обеспечивающей нормальную циркуляцию воздуха:

10 см от низа подоконника;
12 см от уровня пола;
5 см – зазор между блоком и стеной или слоем теплоизоляции.

Циркуляция

Теплоноситель системы отопления – вода – может циркулировать естественно или принудительно. Естественная циркуляция происходит за счет вытеснения холодного теплоносителя столбом теплой воды – это происходит по законам физики.

Естественная циркуляция

Это правильное решение при частых отключениях электроэнергии, так как оно энергонезависимо. Длина ответвлений системы естественной циркуляции ограничена. Для работы принудительной системы отопления необходимо установить насос рядом с отопительным котлом или иметь насос в самой его конструкции.

Техника принудительной циркуляции

Подключение радиаторов отопления зависит от длины теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут применяться следующие схемы:

односторонний;
сидячий;
;
дно.

Первый тип

Боковое или одностороннее подключение предполагает, что входной патрубок (подача) и выходной (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не более 15. Недостатком является плохая циркуляция на дальних секциях, а также быстрое засорение, что еще больше усугубит ситуацию.

Диагонально

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача сверху, отвод снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую подается вода, монтируется заглушка, а по диагонали монтируется кран Маевского.

Теплопотери при диагональном подключении не превышают 2%. При указании емкости аккумулятора имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения — внешний вид: трубы подходят с обеих сторон, и их сложно скрыть.

Сидельный

Боковое подключение батарей отопления осуществляется в случаях, когда трубопровод отопления скрыт под полом. Подающая и обратная трубы подсоединяются с разных сторон к нижним патрубкам секций. Недостатком этого варианта является неравномерное распределение теплоносителя, и, как следствие, низкая теплоотдача.

Несмотря на значительные потери тепла – 10-15% – такое соединение используется довольно часто благодаря возможности скрыть практически все трубы. Нижнее подключение аналогично седельному, но патрубки подачи и обратки расположены рядом друг с другом в нижней части радиатора. Эффективность такой схемы даже ниже предыдущей.

Приложение

Все вышеперечисленные схемы можно применить в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в духовку, и газовый или электрический котел, который подключают параллельно.

Монтаж

Рассмотрим правильную последовательность монтажа однотрубной системы отопления в частном доме:

установка котла отопления;
отделка стен в местах установки батареи, теплоизоляция при необходимости;
установка радиаторов на стены;
определение мест крепления труб и отводов врезки;
заполнение системы водой и проведение пробного пуска.

Подключение радиаторов отопления может быть проточным и с замыкающими секциями. Первый способ проще, требует меньше материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя к каждому отдельному радиатору, но требует установки дополнительных перепускных секций – байпасов. Также здесь необходима дополнительная запорная арматура.

В холода межсезонья и сильные морозы зимой система отопления должна обеспечивать максимально комфортную температуру во всех помещениях дома. Правильный монтаж тепловой сети зависит от многих факторов: от общей длины конструкции, площади дома, количества батарей и способа их подключения к центральным стоякам. Получается, что для каждого здания подбирается индивидуальная система отопления. Многие домовладельцы, особенно живущие в многоквартирных домах, часто задаются вопросом: как правильно подключить батарею отопления?

Два типа систем отопления

Системы отопления домов делятся на два типа: однотрубные, как более экономичный вариант, и двухтрубные, имеющие больше преимуществ. Рассмотрим их и назовем основные отличия.

Однотрубная система

В однотрубной системе горячая вода течет по трубам сверху вниз. Он равномерно распределяется по отопительному прибору и выходит через другую трубу, снова попадая в ту же трубу. Такой тип теплосети более характерен для многоэтажных домов. Он прост в установке и не требует большого количества материалов. Есть у системы и недостатки:

Температура радиаторов на первых этажах многоквартирного дома значительно ниже, чем на верхних, так как поступающая в них вода уже не такая горячая.
Невозможно изменить степень нагрева в отдельных квартирах.
Для устранения течи в результате аварии и замены батареи на одном этаже приходится отключать весь стояк.
Для установки автономного отопления в отдельной квартире бывает сложно отключить от общей системы.

Размышляя о том, как подключить батареи отопления, чтобы в квартире на нижнем этаже было тепло, можно использовать циркуляционный насос, который будет распределять горячую воду по всем радиаторам. Для владельцев своего дома можно посоветовать увеличить количество секций в отопительных приборах в дальних комнатах, что повысит теплоотдачу.

Во избежание остановки отопления по стояку, что происходит в результате засора или протечки в отдельном приборе, их устанавливают с байпасом – перемычкой между двумя проводами.

Двухтрубная система

Правильное подключение радиаторов отопления при двухтрубной системе часто используется для отопления частного дома, коттеджа. Его преимущество, по сравнению с однотрубным, в том, что все радиаторы, в том числе удаленные от котла, имеют одинаковую температуру.

Эффективность этой системы отражается в ее более высокой стоимости. Ведь придется монтировать два контура труб. Первый подводит к радиатору горячую воду, которая через второй сливается. Аккумуляторы в такой системе монтируются параллельно. Преимуществ такой установки трубы:

горячая охлаждающая жидкость распределяется по радиаторам наиболее равномерно;
есть возможность регулирования температуры в каждой комнате;
при ремонте отдельной батареи остальная часть системы отопления продолжает работать.

Принципиальные схемы подключения радиаторов к тепловой системе

Обыватель иногда не понимает, как правильно подключить батарею и почему радиатор по разному подключается к трубам. Суть в том, что разные варианты подключения работают по-разному, давая свой процент теплоотдачи от нагревателя, направление движения потока теплоносителя и его интенсивность.

Батареи в двухтрубных и однотрубных системах подключаются несколькими способами: боковым, диагональным, нижним и другими.

Боковой

Самый распространенный способ подключения. Он заключается в том, что к верхнему патрубку, подающему, подходит одна труба с горячим теплоносителем, а к нижнему подсоединяется обратка, по которой выходит слегка остывшая горячая вода. Для такого подключения существует ограничение на количество секций в радиаторе, их не должно быть более 15.

Диагональ

Такой способ подключения батареи к системе отопления используется для длинных радиаторов. Подключение теплоносителя осуществляется следующим образом: подача подходит к верхнему патрубку с одной стороны, а обратка располагается на нижнем патрубке с другой стороны. Горячая вода имеет свойство максимально равномерно распределяться по отопительному прибору.

Нижний

Такой способ подключения встречается в домах, в которых трубы системы отопления спрятаны под полом. Его можно устанавливать не только в однотрубных системах отопления, но и в двухтрубных для малоэтажных домов частного сектора. Этот способ подключения не самый эффективный. Часто необходимо добавить в систему циркулярный насос.

Есть и другие способы подключения радиаторов. Например, одностороннее дно, в котором подача и обратка расположены рядом. Трубы в такой схеме практически незаметны, но для хорошего отопления требуются батареи с большим количеством секций.

Решая, как правильно подключить батареи отопления, нужно обратить внимание на эффективность способа подключения. При расчете мощности отопительного прибора используют различные повышающие и понижающие коэффициенты. Они напрямую связаны со способом подключения радиатора к центральному стояку. Различные схемы имеют следующие показатели:

боковой – К 1,0;
– К равен 1,1-1,2;
нижний – К 0,7-0,9.

Как видите, радиатор отопления может иметь самый высокий КПД, если правильно подключить его диагональным способом. Но каждый домовладелец решает сам, какой тип подключения использовать.

Установка батареи: Предпосылки

Место

Радиаторы отопления в квартире или доме обычно подключаются по некоторым правилам. Вы можете разместить батареи в комнате в любом месте. Это зависит от пожеланий владельцев. Но целесообразнее будет выбрать место, где есть теплопотери, чтобы уменьшить их количество и получить ощущение комфорта.

Наиболее заметны потери тепла через стеклянные окна. И какие бы современные технологии не применялись при создании новейших стеклопакетов, теплопотери у них будут больше, чем у стен. Поэтому в многоквартирных домах радиаторы располагают в комнатах под окнами, где они ограничивают площадь с холодным воздухом.

При установке радиатора обычно соблюдаются следующие требования:

расстояние от подоконника до верха радиатора должно быть не менее 5-10 см;
до стены – 2-5 см;
до пола – 8-12 см.

Прежде чем правильно подключить батареи отопления в квартире, следует рассчитать длину радиатора или необходимое количество секций. Это может определить, будет ли в комнате тепло и уютно даже в очень холодные дни. Сделать это можно несколькими способами, основанными на сложных формулах и коэффициентах.

Обыватель, владелец или житель квартиры может произвести более простые расчеты. Вам достаточно знать параметры своего помещения и мощность выбранных аккумуляторов. Мощность радиатора 100 Вт позволяет хорошо обогреть 1 м² помещения. Умножаем площадь комнаты на 100. Это дает значение полной мощности батареи. Делим полученное нами значение на мощность одной секции, указанную в документации. Получаем необходимое количество секций.

Есть и более простое старое правило правильного подключения радиатора отопления. Батарейная секция рассчитана на обогрев 2 м² помещения, высота потолков которого не превышает 2,7 м. Подсчитав количество секций, округляем в большую сторону. Такое расположение не подходит для угловых квартир и частных домов с большими комнатами и высокими потолками. Там расчет производится индивидуально.

Установка батареи пошагово

Прежде чем правильно подключить радиатор отопления в квартире, нужно подумать, стоит ли устанавливать систему возможного регулирования подачи тепла. Он может быть создан в автоматическом и ручном режиме.

Не нужно экономить на установке ручных устройств, обеспечивающих дополнительную безопасную эксплуатацию радиаторов: краны, задвижки, вентили. Они помогут в критических ситуациях быстро отключить радиаторы. Незаменимы они и при ремонте отдельных батарей, тогда не нужно будет останавливать подачу тепла во всем доме.

Решая, как правильно подключить батарею отопления, вы можете воспользоваться этой инструкцией:

Сначала перед креплением кронштейнов делается необходимая разметка, затем они крепятся к стене.
Батареи оборудованы кранами Маевского, специальными устройствами, помогающими выпустить воздух из батарей в случаях воздушных пробок.
Устанавливают заглушки и регуляторы теплоснабжения, вентили и другие механизмы.
Установив радиатор на кронштейны, выровняйте его по горизонтали относительно пола.
Подсоедините аккумулятор к общей тепловой системе с помощью переходников.
Проводится предварительное испытание аккумуляторной батареи для проверки надежности при запуске охлаждающей жидкости.

Вы должны это знать! Самовольный перенос, установка и подключение радиаторов отопления могут впоследствии создать множество проблем, как для владельца квартиры, где производились данные действия, так и для соседей, тепловой режим помещений которых будет нарушен. Данные работы выполняются только с разрешения управляющей компании и после проведения экспертизы.

Полезные советы тем, кто самостоятельно подключает батареи отопления

Способы подключения радиаторов к тепловой системе дома некоторые владельцы считают не таким важным фактом, как материал, из которого они изготовлены. Так, теплоотдача у биметаллических батарей выше, чем у чугунных. Но при неправильной схеме подключения такие радиаторы будут иметь меньший коэффициент теплопередачи. Если биметаллические отопительные приборы подключить к трубам нижним способом, то потери тепла составят 12%, что скажется на температурном режиме помещения и потерях топлива.

Специалисты рекомендуют, как можно увеличить теплоотдачу, если правильно подключить радиатор отопления. Для этого сзади него крепится светоотражающая панель. Его роль может сыграть обычный кусок фанеры или ДВП, обернутый алюминиевой фольгой. Но в этом случае расстояние от стены до батареи должно быть не менее 1,5 см.

На соединениях с отопительным прибором рекомендуется установить регулирующие и запирающие механизмы. Это требуется как для балансировки, так и для возможности снять радиатор в случае замены и промывки.

Одной из причин недостаточно хорошей работы системы отопления в доме является неграмотная установка батарей отопления, неправильный расчет количества секций в батарее или неправильное расположение радиаторов в помещении и по всему зданию. Поэтому технические характеристики батареи, указанные в паспорте, не будут соблюдены. Правильный монтаж радиаторов отопления предполагает использование нескольких схем, и вам необходимо их знать, прежде чем выбрать наиболее оптимальную.

Принцип работы радиатора

Конструктивно любой радиатор представляет собой совокупность нагревательных секций, объединенных в один блок (поз. №1 и №2 на рисунке ниже) коллектором. Таких секций в одном радиаторе может быть сколько угодно, но обычно максимальное количество составляет 10-12 штук. Разделы могут быть добавлены или удалены, так как они связаны нитью. Некоторые модели радиаторов выполнены неразборными, что усложняет их безремонтную эксплуатацию.

1 – верхний коллектор;
2 – коллектор снизу;
3 – каналы вертикальные в разрезе радиатора;
4 – корпус радиатора, выполняющий роль теплообменника.

Вертикальные каналы соединены друг с другом (позиция №4), по ним протекает горячая вода. Оба коллектора имеют вход и выход (на схеме для коллектора сверху это В1 и В2, для коллектора снизу это В3 и В4).

К входу подключается подвод нагретой воды от теплогенератора, к выходу – обратка («обратка»). Ненужные отверстия закрываются резьбовыми заглушками. При покупке нового радиатора все необходимые детали для сборки, включая заглушки, входят в базовую комплектацию. Именно правильная установка радиаторов отопления и схема подключения коллекторов определяют эффективность системы отопления. На один свободный выход обычно устанавливается кран Маевского, который также входит в комплект. Эффективный монтаж батарей отопления включает в себя две основные схемы – 1-трубный и 2-трубный способы подключения радиаторов отопления. Выбор схемы зависит от того, как подача и «обратка» будут подключены к системе. В рамках выбранной схемы соединение труб с теплоносителем может быть верхним, нижним, диагональным или боковым.

Примечание. На рисунке показана упрощенная схема конструкции радиатора. Конкретная модель будет отличаться конструктивными особенностями.

Однотрубная система отопления

Такие схемы подключения радиаторов отопления в частном доме считаются наиболее простыми и применяются даже в многоквартирных многоэтажных домах, несмотря на их низкий КПД. Популярность однотрубной схемы обусловлена ее дешевизной и простотой монтажа. Поэтому подключение батарей по такому принципу – это один маршрут, который проходит от подачи к «обратке», подключенной к котлу. Для одного этажа схема подключения однотрубного отопления в частном доме следующая:

Из рисунка видно, что обратка предыдущей батареи является подводящей трубой следующего радиатора. Недостаток такой схемы только один – в каждом следующем радиаторе температура будет ниже, чем в предыдущем. Помимо горизонтального подключения трубы горячего водоснабжения, есть еще и вертикальная схема, и это тоже хорошее подключение. Такая схема обычно реализуется в многоквартирном доме, монтируется в двух вариантах — «а» и «б»:

По схеме «а» труба с теплоносителем подается сверху, а вода направлена вниз.
По схеме «б» реализовано нижнее подключение радиаторов отопления.

Вариант “б” используется для экономии материалов, так как у этой схемы есть главный недостаток – температура на каждом следующем радиаторе падает еще сильнее, чем в варианте “а”.

Двухтрубная схема

Перед подключением радиатора отопления необходимо изучить 2-х трубный вариант, который считается более экономичным, простым и способным регулировать температуру в каждом отопительном приборе. А вот подключение радиатора отопления к двухтрубной системе потребует большего расхода стройматериалов и больших трудозатрат.

Плюс реализации такой схемы очевиден – в каждом радиаторе температура поддерживается максимально эффективно, на постоянном и стабильном уровне, а расположение и удаленность отопительных приборов от теплогенератора значения не имеет . Двухтрубное подключение батареи отопления осуществляется и в многоквартирных многоэтажных домах. Подача и «обратка» заглушаются сверху, и получается подключение двух вертикальных коллекторов, идущих параллельно.

На практике применяются и другие двухтрубные схемы отопления – коллекторная, она же “радиальная” или “звезда”. Но такая сложная проводка в основном используется для монтажа скрытой проводки, например, под полом. Из рисунка видно, что необходимо сначала собрать сам коллектор, а от него развести трубы отопления по всем помещениям дома.

Прежде чем правильно подключить батарею отопления, необходимо понять, какая схема будет наиболее эффективной для конкретного помещения и его геометрии. Часто батареи подключают двумя способами – 1-трубным и 2-трубным – даже в одном помещении.

Диагональное подключение к радиатору с верхней подачей

Вариант «А» (см. рис. ниже) считается наиболее эффективным. Если батареи подключаются по этому варианту, то в расчеты системы отопления по контуру вводят поправочный коэффициент 1, а при других вариантах подключения – поправки в ту или иную сторону. Нагретая вода беспрепятственно проходит по трубопроводу, трубы заполнены на 100%, воздуха в них нет. В результате теплообменник прогревается равномерно по всей площади, что приводит к максимальной теплоотдаче в помещение.

А – диагональное подключение радиаторов отопления с верхней подачей;
Б – схема односторонняя с верхней подачей.

Вариант «Б» традиционно реализуется по 1-трубной схеме. Наибольшее распространение эта схема получила при соединении стояков с подводом теплоносителя сверху в многоэтажных домах или при соединении труб с подводом снизу на нисходящих теплотрассах.

С положительной стороны: схема работает максимально эффективно, если в аккумуляторе мало секций.

Отрицательный момент: при большом количестве теплообменных секций давления в системе может не хватить для проталкивания воды по самому верхнему кольцу. Поэтому по ближним вертикальным участкам батареи может течь вода, что спровоцирует застой на отдельных участках теплотрассы.

Ориентировочное количество секций радиаторов на помещение – таблица:

Марка	Тепловая мощность,	Площадь помещения, м 2 (высота потолков 2,7 м)
		8,0	10,0	12,0	14,0	16,0	18,0	20,0	22,0	24,0	26,0	28,0	30,0	32,0	34,0	36,0	38,0	40,0
		Необходимое количество секций
Алюминиевый радиатор A350	0,14	б	7	8	9	12	13	14	15	16	17	18	19	20	21	22	23	24
Радиатор из алюминия А500	0,186	5	6	7	8	10	11	12	13	14	15	16	17	18	19	20	21	22
Алюминиевый радиатор S500	0,201	4	5	б	7	9	10	11	12	13	14	15	16	17	18	19	20	21
Биметаллический радиатор L350	0,14	7	8	9	10	12	13	14	15	16	17	18	19	20	21	22	23	24
Биметаллический радиатор L500	0,19	б	7	8	9	И	12	13	14	15	16	17	18	19	20	21	22	23

Даже стандартные размеры радиатора дадут потери тепла до 5%. А при увеличенном количестве секций потери тепла на каждом радиаторе могут достигать 10%. Поэтому при подключении радиаторов отопления контура обвязки лучше устанавливать батареи по первому способу – «А».

Варианты подключения радиатора

Нижний подвод воды с односторонним подключением трубы

Схема имеет низкий КПД, но с нижним подключением трубы подвода теплоносителя применяется очень часто, даже в многоэтажных домах. Вариант оправдывает себя простотой монтажа, экономным расходом строительных материалов и низкими трудозатратами.

Минусы подключения для этого варианта:

Появление зоны застоя воды, что приведет к охлаждению самого дальнего радиатора.
Потери теплопередачи могут возрасти до 20-25%.

Двухсторонний нижний ввод

Вариант используется как в частных домах, так и в многоквартирных многоэтажках. Эта схема позволяет замаскировать магистраль трубопровода в стене или под полом. КПД невысокий, но именно из-за возможности скрытой прокладки труб вариант популярен.

Недостатки:

Потери теплопередачи могут возрасти до 10-15%.
Верхние секции секций батареи будут меньше прогреваться за счет противотоков остывшего теплоносителя, так как горячая вода будет стремиться двигаться по нижнему коллектору.

Нижнее подключение по диагонали

Самый неэффективный монтаж батарей отопления, но возможны случаи принудительного монтажа именно такой схемы.

Недостатки:

Как было сказано выше, давления в магистрали может не хватить для максимального прогрева верхних колец системы отопления.
Кроме того, играют роль сопротивление и разница температур. Поэтому, если установлен радиатор с большим количеством секций, чем расчетное, может появиться застойная зона под патрубком возврата охлаждающей жидкости.
Потери тепла при монтаже отопления по аналогичной схеме ≤ 20%.

Верхнее подключение с обеих сторон

Прежде чем правильно подключить радиатор, вы должны понимать, что этот вариант малоэффективен. Недостатки:

Охлаждающая жидкость подается через верхний коллектор, а значит, она не будет стекать вниз, а нижняя часть аккумулятора всегда будет холодной.
Этот вариант также используется в исключительных случаях, когда нет других решений. Подключение высоких радиаторов по этой схеме можно считать более-менее эффективным.

Оптимизация подключения аккумуляторов – Опции

Если у вас уже есть трубопроводы, вы не хотите их менять, но часто этот вариант оказывается более выгодным, чем замена радиатора или изменение всей схемы подключения аккумуляторов в системе. Оптимизировать подключение труб, непосредственно подключенных к батарее, можно, если геометрически изменить обвязку радиатора отопления (см. рисунок ниже):

Компании, производящие батареи отопления и радиаторы, практически всегда выпускают модели, рассчитанные на подключение по разным вариантам врезки, но наиболее оптимальным решением подключения считается диагональный вариант, по крайней мере, в Москве, который указывается как наиболее эффективный прибор в паспорте. Также в инструкции по эксплуатации (а возможно и на самом устройстве) указано правильное направление потока и другие полезные параметры. Если нет возможности приобрести вышеуказанный радиатор, оптимизация теплоотдачи осуществляется с помощью вентиля.

Такой вентиль монтируется между секциями, перекрывая межсекционный ниппель. Внутрь клапана вставляется труба отопления, подающая или отводящая теплоноситель – это зависит от выбранного варианта подключения батареи.

Другим вариантом оптимизации теплопередачи является удлинение потока. Это специальная трубка Ø 16 мм, которая вставляется в верхний коллектор радиатора. Если резьба Ø 16 мм не подходит к радиатору или аккумулятору, то можно купить удлинитель с другим диаметром резьбы или подключить его к аккумулятору через переходную втулку.

Удлинитель наиболее эффективен, если он подсоединен по диагонали к верхней части аккумулятора в одном направлении. В этом варианте подключения теплоноситель поступает через полость удлинителя на верхний удаленный край батареи и оттуда движется по диагонали к нижнему противоположному концу радиатора. Таким образом, реализуется вариант теплоносителя по диагонали сверху вниз, при котором равномерно прогреваются все секции отопительного прибора.

Видео о работе 1-трубной системы отопления

Видео о работе 2-х трубной системы отопления

Расположение радиатора в помещении

Даже самый дорогой радиатор не даст нужного эффекта, если он неправильно подключен или неправильно установлен на стене. Стандартные варианты установки радиаторов – под оконными проемами, рядом с входными дверными проемами, в местах, где есть неубираемые сквозняки. Но есть и стандартные требования, касающиеся монтажа батарей отопления на стены и другие поверхности:

Под подоконником. Под ним всегда найдется место для батареи, так как другие предметы интерьера там просто не нужны. Все сквозняки из окна минимизируются тепловым потоком от радиатора. При таком расположении устройства его общая длина не должна превышать ¾ ширины всего окна. При соблюдении этого правила теплоотдача будет максимальной. Радиатор следует монтировать по центру окна, допуск влево или вправо не должен быть более 2 см.
Расстояние по высоте между подоконником и радиатором должно быть не менее 10 см (или не менее ¾ толщины радиатора), но не более 15 см, иначе плоскость подоконника будет сохранять весь тепловой поток или не отражать его при высокой установке.
Расстояние между батареей и стеной, на которой она крепится, должно быть не менее 2 см. Меньшее расстояние провоцирует скопление мусора и пыли, что, в свою очередь, снижает теплоотдачу устройства.

Данные требования не закреплены в ГОСТ, поэтому носят рекомендательный характер. Если нет других рекомендаций от производителя, лучше всего учитывать эти советы при креплении любого радиатора. Но чаще всего производитель в паспорте радиатора указывает оптимальную схему его установки на стену, которую следует использовать.

Заключение

После рассмотрения основных вариантов подключения отопительных приборов к системе отопления четко вырисовываются их основные недостатки, а также преимущества каждого варианта подключения. Кроме того, рассмотренные варианты оптимизации теплоотдачи можно применить к любой схеме, а рекомендации по монтажу радиаторов всегда нужны при устройстве системы отопления в квартире или частном доме.

анализ всех возможных способов

Схема отопления с двумя трубами, на подачу и обратку, имеет много преимуществ перед аналогом с одной линией циркуляции теплоносителя, поэтому часто применяется при организации теплоснабжения.

Подключить радиатор отопления к двухтрубной системе можно несколькими способами. Способ питания влияет на эффективность теплоотдачи батареи, поэтому вопросу его выбора следует уделить особое внимание.

В статье мы выделили плюсы и минусы двухтрубной системы отопления, описали особенности различных схем подключения трубопроводов, а также дали рекомендации по выбору оптимального варианта подачи исходя из типа радиатора и особенностей системы отопления. номер.

Содержание статьи:

Какая двухтрубная схема хорошая?
Места соединения труб
Способы подключения радиатора
- Вариант №1 – Верхняя разводка
- Вариант №2 – с нижней подачей
Выводы и полезное видео по теме

-Twopipe схема?

Существующие системы отопления делятся на три группы – однотрубные, двухтрубные и коллекторные. Самый дешевый вариант – первый вариант. Однако наименее эффективны с точки зрения регулируемой теплоотдачи в помещениях и расхода тепла.

Максимальный эффект по этим показателям дает схема с . Но это будет стоить больше всего в создании. Аналог с двумя трубами занимает золотую середину между ними по стоимости и производительности.

Двухтрубная система по эффективности значительно превосходит однотрубную, а при правильном проектировании ее установка стоит всего на 10–25 процентов дороже

В системе отопления с двумя независимыми трубопроводами один из них несет теплоноситель, чаще всего вода, подается в радиатор, а другой отводится. В результате каждая батарея в схеме получает почти одинаковое количество тепла для передачи его в помещение.

В однотрубном аналоге теплоноситель подается к радиатору, а отводится по одному общему трубопроводу отопления. При этом первый комнатный обогреватель от котла (бойлера) получает гораздо больше тепловой энергии, чем последний в цепочке. И получается, что в самом дальнем от водонагревателя помещении всегда прохладно, а в ближайшем к это слишком жарко.

Основное визуальное отличие этих систем – наличие байпаса в однотрубной разводке рядом с аккумулятором. Эта перемычка обеспечивает бесперебойную циркуляцию теплоносителя, когда один из радиаторов требуется полностью или частично отключить от отопления. В схеме отопления с двумя трубами он просто не нужен.

Среди основных преимуществ использования двухтрубной системы:

точность регулировки теплоотдачи в отдельных помещениях;
универсальность – подойдет для любого дома;
независимость отдельных радиаторов от остальных;
возможность быстрой установки дополнительных аккумуляторов.

Однако за оперативность приходится доплачивать. . Каждый радиатор в такой системе снабжается парой трубопроводов с теплоносителем от котла – один для подачи нагретой воды, второй для обратки.

Частная ошибка при выборе между однотрубной и двухтрубной схемами – второй вариант по подсчетам выходит в полтора-два раза дороже первого, что совершенно неверно

Если труба одна, то она закладывается в проекте шире по сечению, чем при двухтрубной разводке. В результате общая стоимость этих двух вариантов материалов отличается не так уж и сильно.

А вот объем монтажных работ действительно удваивается. Если установка производится своими руками, то этот момент не так актуален. Однако если заказывать сборку системы сбоку, то за схему с двумя трубопроводами придется доплатить немного больше. Но в два раза дороже точно не выйдет.

Места подключения труб

Перед выбором способа подключения радиатора к водяной системе отопления необходимо внимательно изучить сам нагреватель.

Состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Поверх всей конструкции надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с окружающим воздухом.

Классический алюминиевый, стальной, биметаллический или чугунный радиатор имеет четыре патрубка, но есть и варианты только с двумя патрубками

Для подключения рассматриваемого устройства к любой системе трубчатого отопления необходимы только вход и выход. Для универсальности производители делают в радиаторе четыре точки подключения. Так что аккумулятор можно подключить любым из существующих способов, просто закрыв два оставшихся входа и выхода заглушками.

Патрубки для подключения труб отопления в радиаторе расположены сбоку или снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирают из эстетических соображений. С его помощью трубопроводы можно монтировать в пол, делая их совершенно незаметными. В результате салон стал красивее.

В радиаторах с патрубками внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади нагревателя, а не идти сразу в обратку без теплопотерь

Принципиальной разницы в теплообмен между «боковым» и «нижним» радиаторами. Здесь способ соединения трубопроводов с взаимным расположением относительно друг друга – бюджеты подачи и обратки.

При этом устройства с патрубками снизу рекомендуется подключать исключительно в системах с , но не . Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Способы подключения радиатора

Эффективность теплоотдачи радиатора напрямую зависит от выбора схемы подключения трубопроводов отопления. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро поступает в обратку, то батарея отдает тепло по минимуму.

Самый эффективный способ подключения – диагональный. При нем вода внутри радиатора успевает покрыть все секции на пути от входа до выхода, отдавая каждому тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

боковой односторонний – трубы расположены сбоку с одной стороны;
горизонтальная – нижняя или верхняя – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
диагональный крест – трубы соединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подключении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигать и всех 20–25%.

Однако многое зависит от количества секций и внутреннего устройства батареи. Плюс немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Схемы трубопроводов подвода теплоносителя:

с верхним подводом;
с подачей снизу.

Если система с естественной циркуляцией, то эффективнее и предпочтительнее будет схема с верхней разводкой. Но при наличии оба варианта приемлемы.

Напрямую от способа подвода труб отопления мало что зависит. Подача и обратка подключаются к аккумулятору в соответствии с выбранной схемой. А оставшиеся два отверстия закрываются краном Маевского и заглушкой.

Вариант №1 – Верхняя проводка

В этой схеме магистраль с ОЖ к радиатору идет сверху. Выходной патрубок можно подсоединить с той же стороны, в боковом варианте или с другой (диагональный аналог). При этом движение воды в подающем и обратном контурах может быть попутным или встречным (тупиковым).

Если в радиаторе менее десяти секций, то боковой способ соединения труб практически не уступает диагональному – но при большем их количестве теплоноситель будет доходить до самого дальнего края батареи только при высокое давление в системе

При выборе верхнего подключения рекомендуется организовать движение теплоносителя по попутной схеме. При этом обратка и подающая цепи получаются примерно одинаковой длины, что значительно упрощает балансировку всей системы.

Наиболее эффективным считается диагональный способ соединения труб с верхним подводом теплоносителя. Впрочем, при правильном оформлении остальные варианты также вполне применимы. И, зачастую, они еще и по цене оказываются более выгодными. При этом все работы можно выполнить самостоятельно.

На практике чаще применяется тупиковая схема, так как она требует трубы чуть меньшего метража.

Если дом небольшой – до 200 кв. м и вы хотите максимально сэкономить на системе отопления, стоит выбрать схему со встречным движением нагретой воды. Здесь регулировка не так сложна и вполне осуществима. А вот для большого коттеджа – двух- или четырехэтажного лучше выбрать что-то другое.

Вариант №2 – с нижней подачей

В этом случае охлаждающая жидкость подается снизу. Если такая разводка построена в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы проложены от котла по полу и не искажают интерьер своим видом. Чем меньше трубопроводов в помещении, тем красивее все выглядит.

Основным преимуществом нижнего подвода является отсутствие стояков, что несколько снижает размер сметы на обустройство системы отопления в доме

Обратку можно подключить по такой схеме:

вбок;
горизонтально снизу;
по диагонали.

При использовании обычного радиатора, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, лучше всего выбрать диагональный способ подключения.

Однако гидравлическое сопротивление в этом случае выходит больше, чем при горизонтальном варианте. Здесь надо тщательно продумать, что выгоднее, делая .

Часто горизонтальный метод получается максимально эффективным для потери тепла. Но это возможно только при наличии заглушки на входе между первой и второй секциями аккумулятора, которая направляет охлаждающую жидкость вверх по всему радиатору. Так сопротивление минимальное, а теплоотдача максимальная.

Нижнюю подачу рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах постоянно будет скапливаться воздух, особенно при горизонтальном и боковом соединении трубопроводов.

Придется постоянно снижать с помощью . А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Выводы и полезное видео по теме

Как подключить радиатор в двухтрубной системе:

Нюансы подключения аккумулятора к подаче и обратке теплоносителя:

Установка радиатора в отопление система с двумя трубами:

При подключении радиаторов главное не забыть установить терморегуляторы на оба трубопровода для точной балансировки системы отопления дома. Но еще важнее сделать хороший теплотехнический расчет для конкретного коттеджа с правильным выбором труб по сечению и количеству секций.

Этот момент лучше доверить профессионалу. В противном случае придется переплачивать за лишние трубы и площадь радиаторов или потом добавлять в систему новые элементы.

Поделитесь с читателями своим опытом подключения радиаторов к двухтрубной системе отопления. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма обратной связи расположена ниже.

Радиатор – подача и обратка на одной стороне?

- Р
- Р Д С
опубликовано
2 года назад

Было бы выгодно, если бы я мог соединить рад с подачей и
обраткой с одной и той же стороны (сверху и снизу).
Я понимаю, что в лучшем случае нагревание займет больше времени,
это займет намного больше времени? Будет ли он полностью нагревать все?

Загрузка данных потока…

- Т
- таббипурр
опубликовано
2 года назад

Это сработает. Горячий вход наверху максимизирует нагрев, лучше, чем обычные нижние входы. Внутреннее кровообращение обычных радов во многом зависит от гравитации, и вы этому способствуете.
НТ

- Н
- Гарри
опубликовано
2 года назад

Диагональные соединения дают наибольшую тепловую мощность Верх и низ с одной стороны сокращают тепловую мощность примерно на 25% для примерно квадратного радиатора. Больше, если это длинный и низкий радиатор.

- Т
- Томас Пруфер
опубликовано
2 года назад

Подача/возврат на той же стороне означает снижение мощности примерно на 5%, т.е. почти совсем.
(если только это не очень длинный радиатор, или поставить подачу на низ, а обратку вверху…)
Томас Пруфер

- А
- Энди Бернс
опубликовано
2 года назад

ака отвесил TBSE, очевидно, поток должен быть верхним, возврат из дно, иначе вода замкнет его.

У меня радиатор проложен TBOE, а не обычный BBOE, он греется отлично.

- С
- Стив Уокер
опубликовано
2 года назад

Можете ли вы все еще получить клапаны, которые были разработаны для подключения к одному только связь? К клапану подведены и подающая, и обратная трубы. на обратке была установлена трубка, которая проходила вдоль внутренней части радиатора, заставляя его бежать с дальнего конца.
Быстрый гугл выдал тип:

ссылка на форматирование

СтивВ

- Дж
- Джон
опубликовано
2 года назад

Стив Уокер snipped-for-privacy@walker-family. me.uk> написал в новости:qsulqn$tuv$ [email protected]:

Устарело, так как версия с термостатом никогда не производилась + многие сантехники этого не делали. понять значение внутренней трубы – или сломал ее, когда снятие радиатора.
“Твинфаст”, кажется.

- Н
- Гарри
опубликовано
2 года назад

Они были изготовлены компанией Yorkshire Copper и назывались «Biflow Valves». Не видел их много лет. Они работали хорошо, пока была установлена внутренняя труба. Гуглил, но результатов нет.

- Р
- Р Д С
опубликовано
2 года назад

Не могу найти в дикой природе. Это было бы очень удобно, как я очень ограничен в том, где я могу предоставить трубку.

- Дж
- Джон
опубликовано
2 года назад

Читал как снять радиатор. У меня никогда не было проблем. Переместите рад в одну сторону после отвинчивания клапана, а затем отвинтите внутреннюю труба, которая на всех моих была нейлоновой, сама врезалась в клапан. Легко делается плоскогубцами.

- Т
- таббипурр
опубликовано
2 года назад

Если я не ошибаюсь, вам не нужно его искать. Просто прикрепите хвост как обычно на одном конце и вставьте микроотверстие внутрь него. Завершите соединение между двумя, используя неравный тройник, IYSWIM, не знаю, как это описать.
НТ

- С
- Стив Уокер
опубликовано
2 года назад

Да, у моих родителей они были на всех радиаторах, кроме одного (это было двойная панель с подачей между двумя панелями). У них был пластик трубопроводы от коллекторов (10 мм, 8 мм и 6 мм IIRC) всех размеров для обеспечения правильного расхода, поэтому нет необходимости в запорных клапанах или балансировке (и нет способа). Мой папа все это продумал заранее и вставил в 1972.
Примерно через 30 лет им пришлось постепенно переходить на медь и использовать обычные клапаны, так как пластиковые трубы стали хрупкими и легко ломается, если его ударить.

Нет, я не видел их много лет.
СтивВ

- С
- Стив Уокер
опубликовано
2 года назад

У меня есть один радиатор с похожей проблемой. Я поднял обе трубы на один конец, подключил один туда, а другой провел за радиатором к другой конец.
СтивВ

- Н
- Гарри
опубликовано
2 года назад

Двухпоточные клапаны имеют встроенный балансировочный клапан. Вы сняли колпачок, и для балансировки был установлен винтовой игольчатый клапан с щелевой головкой.
Я пользовался ими в доме родителей, должно быть, середина/конец 60-х. Я использовал медную трубу, пластика тогда не было.

- С
- Стив Уокер
опубликовано
2 года назад

На моих родителей не было никакого винта. Вся система была спроектирована таким образом, чтобы сбалансированный по конструкции, отсюда и множество доступных размеров труб.
СтивВ

- Дж
- Джон
опубликовано
2 года назад

Мой дом был построен в 1988 году и использовал их (Maxitwin). Другие дома в г.
