Размеры труб из ПВХ: руководство по размерам и размерам
19.03.21 – Zoro Staff
В зависимости от проекта вам может понадобиться купить новые трубы из ПВХ. Трубы из ПВХ различаются по размеру и делятся на три основные категории: график 40, график 80 и график 120. Чтобы избежать неправильного использования, неисправностей сантехники или откладывания проекта трубопровода, полезно провести исследование и найти подходящий продукт. . Это может сэкономить вам и вашей команде время и деньги от повторного заказа материалов или устранения будущих проблем с трубами.
Трубы из ПВХ измеряются в номинальной системе. Это означает, что все измерения основаны на типах структур по сравнению с конкретными измерениями. Например, 0,84 дюйма, измеренные от одного конца трубы до другого, классифицируются как однодюймовая труба. Существуют также различные способы использования каждого типа графика трубопровода. Продолжайте читать, чтобы понять размер каждой трубы из ПВХ и использовать ее для вашей следующей работы.
Как измерить текущий размер трубы из ПВХ
| Ваше измерение | Средний внешний диаметр (OD) |
|---|---|
| Диаметр | Перевод размеров труб из ПВХ |
| 0,84” | ½” |
| 1,05 дюйма | ¾” |
| 1,315” | 1” |
| 1,66 дюйма | 1 ¼” |
| 1,9 дюйма | 1 ½” |
| 2,375” | 2” |
| 3,5 дюйма | 3 дюйма |
| 4 дюйма | 3 ½” |
| 4,5 дюйма | 4 дюйма |
| 5,563” | 5 дюймов |
| 6,625” | 6 дюймов |
| 8,625” | 8” |
| 10,75” | 10 дюймов |
* Работает с трубами из ПВХ сортамента 40 и сортамента 80. | |
Размеры труб рассчитываются по номинальной шкале. Это означает, что их измерения ссылаются на существующие структуры, а не на измерения в истинном масштабе. Чтобы помочь определить правильный размер труб, который вам нужен, мы включили полезное руководство выше.
Вот пошаговое руководство по использованию таблицы:
- Положите трубку на твердую поверхность и поверните ее одним концом к себе.
- Возьмите рулетку или линейку, чтобы измерить расстояние от правого внешнего края трубы до левого внешнего края. Держите линейку как можно ровнее во время измерения.
- Теперь соедините «Ваше измерение» со «Средним значением OD», используя приведенную выше таблицу.
- Выберите трубы на основе среднего наружного диаметра, с которым связано ваше измерение.
Имейте в виду, что эти размеры относятся к внешнему краю трубы, а не к внутреннему. В зависимости от графика труб, которые вам нужны, ваши внутренние размеры могут колебаться.
Размеры труб из ПВХ сортамента 40
| Номинальный размер трубы (дюймы) | Внешний диаметр (НД) | Мин. Толщина стенки | Внутренний диаметр (ID) | Линейная плотность веса (Вт/фут) |
|---|---|---|---|---|
| 1/8 | 0,405 | 0,068 | 0,249 | 0,051 |
| 1/4 | 0,540 | 0,086 | 0,344 | 0,086 |
| 3/8 | 0,675 | 0,091 | 0,473 | 0,115 |
| 1/2 | 0,840 | 0,109 | 0,602 | 0,170 |
| 3/4 | 1.050 | 0,113 | 0,804 | 0,226 |
| 1 | 1,315 | 0,133 | 1,029 | 0,333 |
| 1 1/4 | 1,660 | 0,140 | 1. 360 | 0,450 |
| 1 1/2 | 1.900 | 0,145 | 1,590 | 0,537 |
| 2 | 2,375 | 0,154 | 2,047 | 0,720 |
| 2 1/2 | 2,875 | 0,203 | 2,445 | |
| 3 | 3.500 | 0,216 | 3.042 | 1,488 |
| 3 1/2 | 4.000 | 0,226 | 3,521 | 1,789 |
| 4 | 4.500 | 0,237 | 3,998 | 2,118 |
| 5 | 5,563 | 0,258 | 5.016 | 2,874 |
| 6 | 6,625 | 0,280 | 6.031 | 3,733 |
| 8 | 8,625 | 0,322 | 7,942 | 5,619 |
| 10 | 10. 750 | 0,365 | 9,976 | 7,966 |
| 12 | 12.750 | 0,406 | 11.889 | 10.534 |
| 14 | 14.000 | 0,437 | 13.073 | 12.462 |
| 16 | 16.000 | 0,500 | 14.940 | 16.286 |
| 18 | 18.000 | 0,562 | 16.809 | 20.587 |
| 20 | 20.000 | 0,593 | 18.743 | 24.183 |
| 24 | 24.000 | 0,687 | 22.544 | 33.652 |
Трубы сортамента 40 обычно белого или серебристого цвета, но могут быть и других цветов. Эти трубы тоньше, чем сортаменты 80 и 120. Это позволяет жидкости проходить быстрее, чем другие графики трубопровода. Этот тип поддерживает большое давление, даже для систем холодного водоснабжения.
Трубы сортамента 40 обычно используются для дренажа вокруг зданий, а также для газо- и водопроводов. Номинальное давление для этого графика труб составляет от 120 до 810 фунтов в секунду на дюйм (PSI). В результате трубы сортамента 40 обычно используются для систем питьевой воды, строительства полей для гольфа, бассейнов и спа-салонов.
Размеры труб из ПВХ сортамента 80
| Номинальный размер трубы (дюймы) | Внешний диаметр (НД) | Мин. Толщина стенки | Внутренний диаметр (ID) | Линейная плотность веса (Вт/фут) |
|---|---|---|---|---|
| 1/8 | 0,405 | 0,095 | 0,195 | 0,068 |
| 1/4 | 0,540 | 0,119 | 0,288 | 0,110 |
| 3/8 | 0,675 | 0,126 | 0,407 | 0,153 |
| 1/2 | 0,840 | 0,147 | 0,546 | 0,225 |
| 3/4 | 1. 050 | 0,154 | 0,742 | 0,305 |
| 1 | 1,315 | 0,179 | 0,957 | 0,450 |
| 1 1/4 | 1,660 | 1.191 | 1,278 | 0,621 |
| 1 1/2 | 1.900 | 0,200 | 1.500 | 0,754 |
| 2 | 2,375 | 0,218 | 1,939 | 1.043 |
| 2 1/2 | 2,875 | 0,276 | 2,290 | 1,594 |
| 3 | 3.500 | 0,300 | 2,864 | 2,132 |
| 4 | 4.500 | 0,337 | 3,786 | 3.116 |
| 6 | 6,625 | 0,432 | 5.709 | 5,951 |
| 8 | 8,625 | 0,500 | 7,565 | 9. 040 |
| 10 | 10.750 | 0,593 | 9.493 | 13.413 |
| 12 | 12.750 | 0,687 | 11.294 | 18.440 |
| 14 | 14.000 | 0,750 | 12.410 | 22.119 |
| 16 | 16.000 | 0,843 | 14.213 | 28.424 |
| 18 | 18.000 | 0,937 | 16.014 | 36.487 |
| 20 | 20.000 | 1.031 | 17.814 | 44.648 |
| 24 | 24.000 | 1,218 | 21.418 | 36.341 |
Трубы сортамента 80 толще, чем трубы сортамента 40, но все же не самые толстые. Эти трубы обычно темно-серого цвета, но могут различаться. Трубы из ПВХ сортамента 80 толще и прочнее, чем трубы сортамента 40, и могут выдерживать более высокие давления с рейтингом от 210 до 1230 фунтов на квадратный дюйм.
Они часто используются для химической обработки, промышленного покрытия, линий деионизированной воды и управления очисткой сточных вод.
Имейте в виду, что чем толще труба, тем не менее она защищена. В зависимости от решений, которые вы будете транспортировать, и желаемой скорости потока, могут произойти несчастные случаи, если вы не выберете правильный размер и посадку. Например, если вы используете тяжелую трубу для общего решения, ваш поток может быть медленнее, чем необходимо.
Размеры труб из ПВХ сортамента 120
| Номинальный размер трубы (дюймы) | Внешний диаметр (НД) | Мин. Толщина стенки | Внутренний диаметр (ID) | Линейная плотность веса (Вт/фут) |
|---|---|---|---|---|
| 1/2 | 0,840 | 0,170 | 0,480 | 0,236 |
| 3/4 | 1. 050 | 0,170 | 0,690 | 0,311 |
| 1 | 1.320 | 0,200 | 0,891 | 0,464 |
| 1 1/4 | 1,660 | 0,215 | 1.204 | 0,649 |
| 1 1/2 | 1.900 | 0,225 | 1,423 | 0,787 |
| 2 | 2,380 | 0,250 | 1,84 | 1.111 |
| 2 1/2 | 2,880 | 0,300 | 2,239 | 1,615 |
| 3 | 3.500 | 0,350 | 2,758 | 2,306 |
| 4 | 4.500 | 0,430 | 3,574 | 19.000 |
| 6 | 6,625 | 0,532 | 5.434 | 36.390 |
| 8 | 8,625 | 0,719 | 7,189 | 60. 440 |
| 10 | 10.750 | 0,844 | – | 98.290 |
| 12 | 12.750 | 1.000 | – | 125.490 |
| 14 | 14.000 | 1,094 | – | 150.790 |
| 16 | 16.000 | 1,219 | – | 192.430 |
| 18 | 18.000 | 1,375 | – | 244.140 |
| 20 | 20.000 | 1.500 | – | 296.370 |
| 22 | 22.000 | 1,625 | – | 353.610 |
| 24 | 24.000 | 1,812 | – | 429.390 |
Трубы Schedule 120 являются одними из самых толстых труб на рынке. Благодаря своей плотности они обычно используются для некоррозионных или общих коррозионных проектов с менее реактивными ингредиентами.
Автомобильные и строительные предприятия часто используют эти материалы для обеспечения максимальной долговечности. Толщина трубы Schedule 120 помогает замедлить работу систем с низким и высоким давлением с рейтингом от 380 до 1010 фунтов на квадратный дюйм.
В зависимости от строительной площадки, на которой вы работаете, обратитесь в свой штат за строительными нормами и правилами. Чтобы избежать недопонимания, убедитесь, что вы узнали графики трубопроводов, необходимые для надлежащего соблюдения местных требований.
Как только вы определитесь с размерами труб, вы сможете перейти к следующему шагу: заказать значения труб. Чтобы помочь контролировать поток в трубе, выясните, какой размер клапанов вам может понадобиться. Когда вы будете готовы установить свои трубы и клапаны, обязательно обратитесь к нашему руководству. Поскольку вашей команде нужны дополнительные материалы или информация по установке, обязательно обратитесь к сайту Zoro за экспертными советами, рекомендациями и потребностями в продуктах.
Источники: Hunker
Соответствие требованиям и пригодность продукции
Информация о продукте, содержащаяся в данном руководстве, предназначена только для общих информационных целей. Такие заявления о продукте не являются рекомендацией продукта или заявлением относительно уместности, точности, полноты, правильности или актуальности предоставленной информации. Информация, представленная в этом руководстве, не заменяет использование вами каких-либо инструкций производителя, технических руководств по продукту или других доступных вам профессиональных ресурсов или консультантов. Всегда читайте, понимайте и следуйте всем инструкциям производителя.

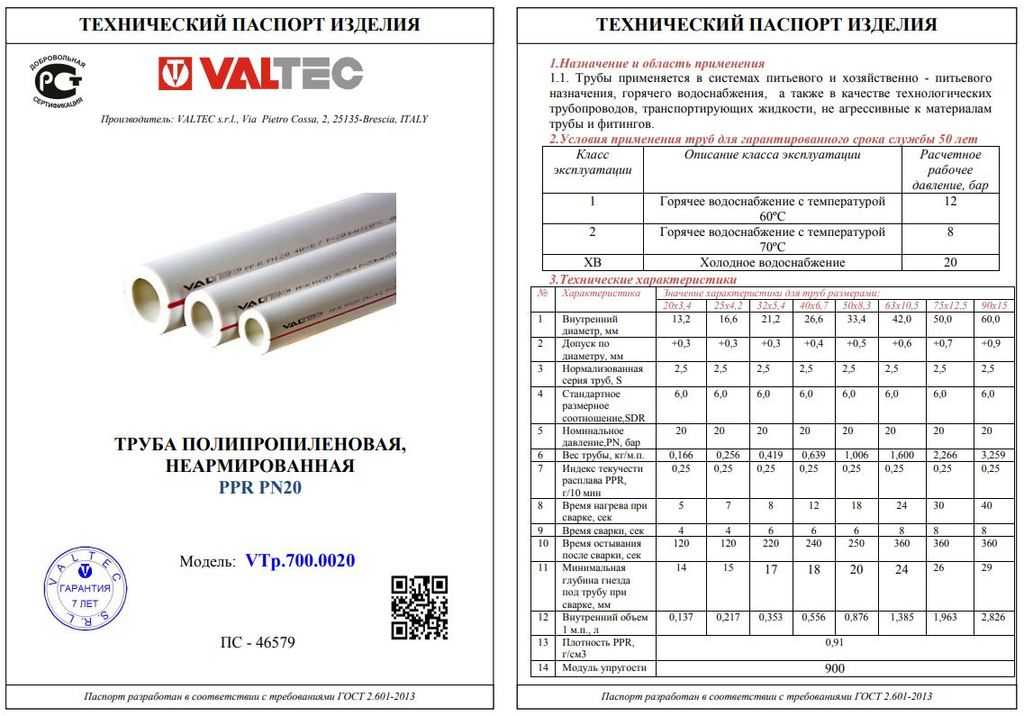

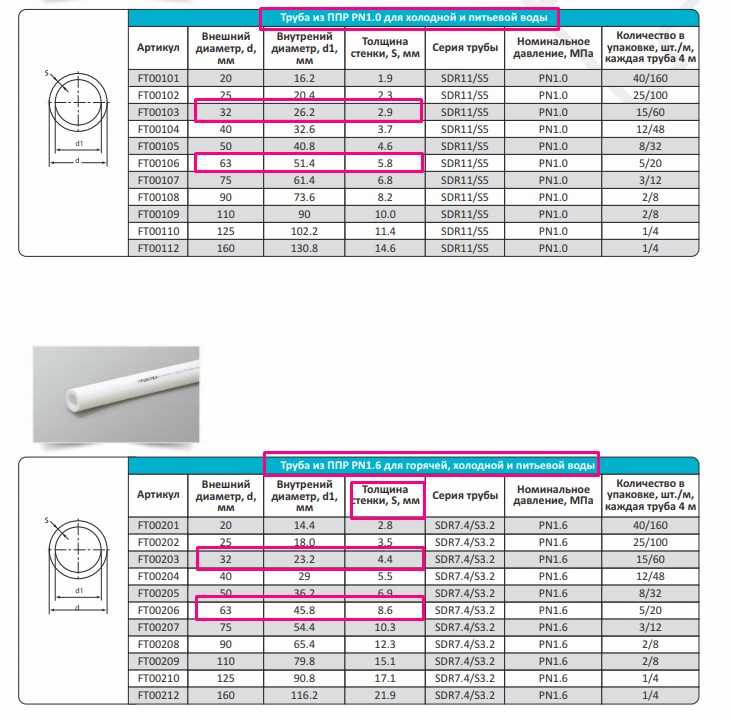

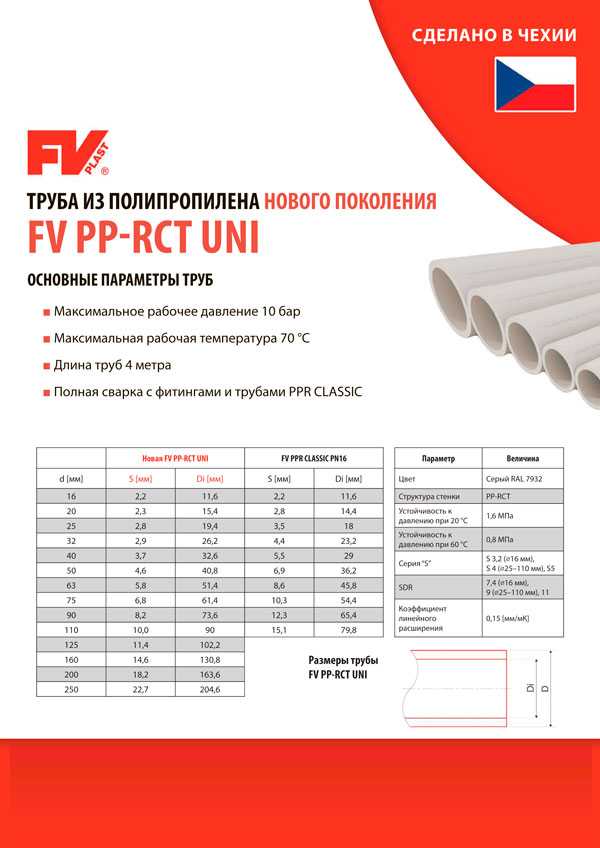

Пластиковые трубы — потеря напора на трение в зависимости от расхода воды
Потеря напора на трение (футы H 2 O на 100-футовую трубу) в прямых пластиковых трубах, изготовленных из ПВХ, ПП, ПЭ, ПЭГ или аналогичных материалов — может быть оценивается по таблице ниже.
Потери напора рассчитываются для труб из ПВХ сортамента 40 с использованием уравнения Хазена-Вильямса и константы шероховатости Хазена-Вильямса c = 145.

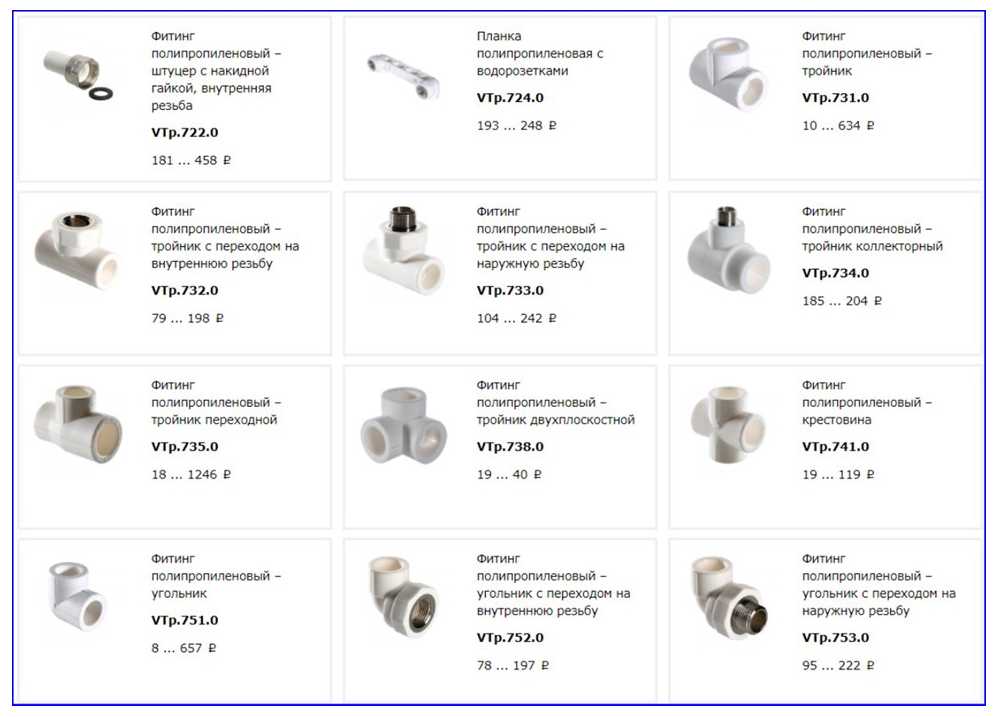

Обратите внимание, что при расчете общих потерь напора в трубопроводе необходимо добавить незначительные потери в фитингах.
Для полной таблицы больших размеров – повернуть экран!
| Friction Head Loss (ft H 2 O/100 ft pipe) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Volume Flow | Nominal Pipe Diameter (inches) | ||||||||||||||||||||||||||||
| (GPM) 1) | (GPH) 2) | ||||||||||||||||||||||||||||
| 3/8 | 1/2 | 3/4 | 1 | 1/40018 | 1 | 1/40018 | 1 | 1/40018 | 1 | 1/40018 | 1 | 1/40018 | 1 | 1/40018 | 1 | 1/4180017 1 1/22 | 2 1/2 | 3 | 4 | 6 | |||||||||
| Nominal Inside Diameter (inches) | |||||||||||||||||||||||||||||
0. 493 | 0.622 | 0.824 | 1.049 | 1.380 | 1.610 | 2.067 | 2.469 | 3.068 | 4.026 | 6.065 | |||||||||||||||||||
| 1 | 60 | 3.3 | 1.1 | 0.3 | |||||||||||||||||||||||||
| 2 | 120 | 11.8 | 3.8 | 1.0 | 0.3 | 0.1 | |||||||||||||||||||||||
| 4 | 240 | 42.5 | 13,7 | 3,5 | 1,1 | 0,3 | 0,1 | ||||||||||||||||||||||
| 5 | 300 | ||||||||||||||||||||||||||||
| 5 | 300 | ||||||||||||||||||||||||||||
| 0031 64.2 | 20.7 | 5.3 | 1.6 | 0.4 | 0.2 | ||||||||||||||||||||||||
| 6 | 360 | 29. 0 | 7.4 | 2.3 | 0.6 | 0.3 | |||||||||||||||||||||||
| 8 | 480 | 49,5 | 12,6 | 3,9 | 1,0 | 0,5 | 0,1 | 0,5 | 0,1 | 0,5 | 0,1 | 0,5 | 0,1 | 0,5 | 0,1 | 0,5 | 0,1 | 0,5 | 0,1 | 0,5 | 0,1 | 1081 | |||||||
| 10 | 600 | 74.7 | 19.0 | 5.9 | 1.6 | 0.7 | 0.2 | 0.1 | |||||||||||||||||||||
| 20 | 1200 | 68.6 | 21,2 | 5,6 | 2,6 | 0,8 | 0,3 | 0,1 | |||||||||||||||||||||
| 30 | 1800 | 11.8 | 5. 6 | 1.7 | 0.7 | 0.2 | |||||||||||||||||||||||
| 40 | 2400 | 20.1 | 9.5 | 2.8 | 1.2 | 0.4 | 0.1 | ||||||||||||||||||||||
| 50 | 3000 | 14,4 | 4,3 | 1,8 | 0,6 | 1,8 | 0,6 | 0031 0.2||||||||||||||||||||||
| 60 | 3600 | 20.1 | 6.0 | 2.5 | 0.9 | 0.2 | |||||||||||||||||||||||
| 70 | 4200 | 7.9 | 3.3 | 1.2 | 0.3 | ||||||||||||||||||||||||
| 80 | 4800 | 9.3 | 032 | 4.3 | 1.5 | 0.4 | |||||||||||||||||||||||
| 90 | 5400 | 12. 6 | 5.3 | 1.9 | 0.5 | ||||||||||||||||||||||||
| 100 | 6000 | 6,5 | 2,3 | 0,6 | 0,1 | ||||||||||||||||||||||||
| 125 | 991 10081 750021081 | 9.8 | 3.4 | 0.9 | 0.1 | ||||||||||||||||||||||||
| 150 | 9000 | 4.8 | 1.3 | 0.2 | |||||||||||||||||||||||||
1) GPM = галлоны США в минуту
2) GPH = галлоны США в час
- 1 Галлон США /Мин = 6,30888×10 -5 M 3 /S = 0,227 M 3 /H = 0,0631 DM 3 (литч /s = 2.228×10 -3 ft 3 /s = 0.1337 ft 3 /min = 0.
