Двухтрубная разводка отопления: Двухтрубная система отопления – все об отоплении

Содержание

схема, как сделать лучше, преимущества и недостатки

Стандартной, наиболее широко используемой отопительной системой является система однотрубная. Она подразумевает подключение батарей в последовательном порядке к главному стояку. Основным недостатком этой схемы является постоянное понижение температуры теплоносителя при его перетекании из предыдущего радиатора в последующий.

Такая схема устройства отопления не теряет свою популярность благодаря экономии используемых труб и времени на монтаж. Однако существует гораздо более эффективный способ обогрева помещения с минимальными потерями – двухтрубная система отопления с нижней разводкой.

Содержание

  1. Принцип действия двухтрубной системы
  2. Основные характеристики двухтрубного отопления с нижней разводкой
  3. Проблема выбора отопительной схемы: способы решения

Принцип действия двухтрубной системы

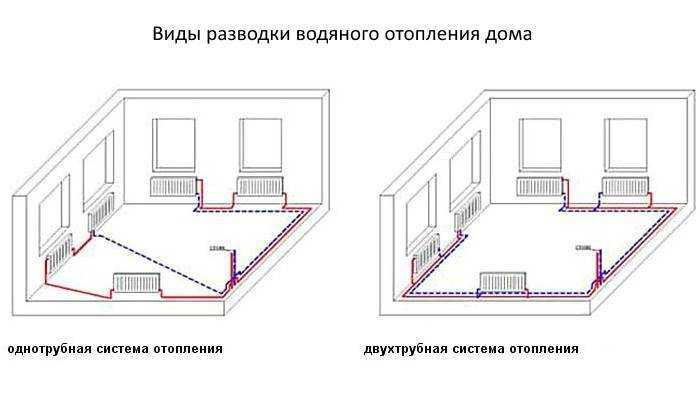

При двухтрубной отопительной системе, наряду с трубопроводом подачи теплоносителя, предусмотрена обратная труба. К радиаторам горячая вода поступает по подающим стоякам. Отработанный теплоноситель по обратным стоякам уходит в обратный трубопровод, по которому он возвращается к отопительному агрегату.

Благодаря тому, что в каждый радиатор горячий теплоноситель при двухтрубной системе поступает индивидуально, при необходимости возможно отключать отдельно взятые приборы.

Схема двухтрубной системы отопления имеет две разновидности, которые отличаются друг от друга положением подающей магистрали относительно уровня монтажа радиаторов.

Двухтрубная система отопления с верхней разводкой характеризуется верхним положением подающей трубы относительно уровня радиаторов. При такой схеме прямую (подающую) трубу монтируют, как правило, в чердачном помещении или в потолочном перекрытии. От отопительного агрегата горячий теплоноситель поднимается вверх по магистральной трубе, а затем посредством подающих стояков равномерно распределяется по радиаторам.

Обратная труба, по которой отработанный теплоноситель возвращается к котлу или другому отопительному устройству, располагается ниже уровня радиаторов. Расширительный бак устанавливают в самой высокой точке системы, в основном, на утеплённом чердаке. Для коттеджей с плоской кровлей такая отопительная схема не подходит.

Основной чертой двухтрубной отопительной системы с нижней разводкой является прокладка подающей магистрали в подвале, под полом, в цоколе. Обратный трубопровод, по которому теплоноситель возвращается в котёл, должен быть смонтирован ещё ниже.

Если для обогрева помещения выбрана система отопления двухтрубная — нижняя разводка предусматривает заглубление котла, так как радиаторы должны располагаться выше — для обеспечения равномерной доставки теплоносителя к батареям.

Воздушные пробки из радиаторов удаляют с помощью кранов Маевского.

Система отопления с нижней разводкой

Оба типа разводки применимы и при вертикальном, и при горизонтальном расположении труб подачи теплоносителя. В многоэтажном доме двухтрубная система с вертикальным положением магистрального трубопровода, как правило, имеет нижнюю разводку. Это объясняется тем, что термическая разница между теплоносителем в прямом и обратном трубопроводе создаёт значительное давление, которое увеличивается с повышением этажа.

Нижняя разводка труб отопления, благодаря этому давлению, помогает теплоносителю продвигаться по трубопроводу. Верхнюю разводку в данном случае используют при невозможности устройства нижней из-за архитектурных особенностей здания.

Основные характеристики двухтрубного отопления с нижней разводкой

Несмотря на свою более высокую материалоёмкость, по сравнению с однотрубной системой, двухтрубная схема отопления с нижней разводкой обладает рядом существенных достоинств:

  • Такой тип отопления позволяет максимально избежать теплопотерь, поскольку основная магистральная труба проходит в подвале или под полом.
  • Эта отопительная система может быть запущена в эксплуатацию сразу после возведения нижнего этажа, не дожидаясь сооружения всего дома.
  • Запорная и регулирующая арматура прямого и обратного стояков располагается в подвале, что значительно облегчает её обслуживание и даёт возможность не занимать полезную площадь здания системами инженерного обеспечения.
  • Отсутствие необходимости отключения отопления нижнего этажа при проведении работ по ремонту на верхних этажах.
  • Немаловажным достоинством двухтрубной отопительной системы всех типов является возможность установки термостатов на каждом радиаторе, которые позволяют осуществлять регулировку тепла, тем самым экономя расходы на отопление.
  • Трубопровод двухтрубной системы имеет меньший диаметр, по сравнению с однотрубной схемой, поэтому не портит внешнего вида интерьера и, при желании, его легко можно скрыть в стеновых или иных строительных конструкциях.

Проблема выбора отопительной схемы: способы решения

При  выборе системы отопления некоторые застройщики отдают предпочтение однотрубной системе, что позволяет несколько сэкономить материал. Но при этом существует реальная возможность получить существенную разность температур в различных помещениях. В комнатах, расположенных ближе к генератору тепла будет жарко, а в дальних помещениях – холодно.

Устройство двухтрубной отопительной системы с нижней разводкой позволит избежать неравномерности обогрева здания. Существует несколько вариантов реализации этой схемы отопления, которые зависят от архитектурных особенностей сооружения.

Вертикальная отопительная система характеризуется подсоединением всех отопительных приборов к стояку, расположенному вертикально. Этот вариант оптимален для многоэтажных зданий, при этом каждый этаж присоединяется к трубе стояка отдельно. Преимуществом данной системы является отсутствие воздушных пробок.

Двухтрубная горизонтальная система, как правило, устанавливается в одноэтажных зданиях значительной протяжённости, в которых целесообразно присоединять радиаторы к горизонтально расположенной магистральной трубе. Такой способ расположения отопительных труб удобен для зданий, не имеющих простенков, обустройства панельно-каркасных домов, где стояки отопления удобно располагать на лестничной клетке или в коридоре.

Обоим видам отопительного контура характерны тепловая и гидравлическая устойчивость.

Двухтрубная отопительная система может иметь различное направление течения теплоносителя:

  • В прямоточной системе теплоноситель по прямой и обратной трубе течёт в одном направлении.
  • В тупиковой системе транспортировка горячего и отработанного теплоносителя является разнонаправленной.

Для повышения эффективности двухтрубной отопительной системы контур оснащается насосом, создающим принудительную циркуляцию. Сооружение систем с естественной циркуляцией теплоносителя требует устройства уклона труб в сторону агрегата, генерирующего тепло.

особенности открытой и закрытой схемы; верхняя, нижняя и другие типы разводки

Существует два вида системы отопления для частных домов: однотрубная и двухтрубная. Конструкция двухтрубной системы отопления подразумевает использование двух трубопроводов для подключения обогревательных приборов. По одной ветке осуществляется подача теплоносителя от котлового оборудования, по другой — остывшая вода отводится от радиаторов в источник тепла. Такая схема теплоснабжения используется как в одноэтажных, так и многоэтажных зданиях.

Содержание

  1. Особенности двухтрубной системы
  2. Открытая и закрытая схема
  3. Верхняя разводка
  4. Нижнее распределение теплоносителя
  5. Горизонтальные и вертикальные конструкции

Особенности двухтрубной системы

В отличие от однотрубной схемы, 2-х трубная система отопления представляет собой довольно сложную конструкцию, которая отличается повышенной стоимостью. Она считается более эффективной и постепенно заменяет традиционную однотрубную схему для обогрева частного дома. На это влияет

ряд преимуществ:

  1. 1. Каждый прибор отопления получает теплоноситель с одинаковой температурой.
  2. 2. Существует возможность оборудовать каждый радиатор термостатом, который позволяет проводить регулировку температуры прибора. Теплоотдача остальных батарей не изменяется.
  3. 3. Потери давления теплоносителя в трубопроводах минимальны, что позволяет установить в систему более экономичный циркуляционный насос.
  4. 4. При выходе из строя прибора отопления есть возможность провести его замену или ремонт, не останавливая работы остального оборудования. Для этого в конструкцию устанавливается соответствующая запорная арматура.
  5. 5. Двухтрубную схему отопления можно установить в любом здании, независимо от его площади и этажности.

К минусам этой конструкции относят использование большого количества труб и запорной арматуры, что гораздо усложняет ее монтаж.

В двухтрубной системе отопления с принудительной циркуляцией применяются трубопроводы меньшего диаметра, что несколько уменьшает стоимость всей конструкции. Из-за этого разница в затратах между системами незначительна, а плюсов двухтрубная схема имеет гораздо больше.

https://youtube.com/watch?v=sIFmYMkuJWY

Открытая и закрытая схема

Схем расположения трубопроводов в системе отопления существует довольно много. Одной из них считается открытая разводка оборудования. В самом верху конструкции устанавливается открытый расширительный бак, который предохраняет систему от чрезмерного давления в трубопроводах. У этой схемы есть недостатки:

  1. 1. В системе используется только вода, так как антифриз при испарении выделяет вредные вещества.
  2. 2. Испарение теплоносителя и постоянный контроль его уровня.
  3. 3. Открытый бак позволяет кислороду попадать в отопление, что приводит к коррозии внутренних стенок трубопровода.
  4. 4. У такой конструкции низкий коэффициент полезного действия.

Для предотвращения испарения в расширительный бак добавляют масло, пленка которого защищает и от проникновения кислорода.

Закрытая конструкция отличается наличием герметичного расширительного бака с мембраной.

Он предназначен для уравновешивания перепадов давления в системе отопления для благоприятной работы насоса и котлового оборудования. Кроме того, в такой конструкции возможно применение различных теплоносителей. Незамерзающая жидкость гарантирует, что отопление не разморозится даже в сильные холода.

Верхняя разводка

В двухтрубной системе отопления с верхней разводкой подача теплоносителя осуществляется под потолком помещения, а обратная линия проходит чуть выше пола. Преимуществом такой схемы считается высокое давление, которое возникает из-за большого перепада уровня трубопроводов.

Такой факт позволяет при естественной циркуляции использовать трубы одинакового диаметра. Единственной проблемой может стать расширительный бак, который находится обычно на неотапливаемом чердаке. Если его расположить внутри перекрытия, чтобы нижняя часть емкости обогревалась, то эта проблема будет решена.

Обратная линия трубопроводов располагается как можно ближе к полу, или ее скрывают под ним.

Выглядит такая схема не очень привлекательно, а часть тепла теряется вверху помещения, что делает такую схему менее эффективной. Наибольший эффект от подобной разводки можно получить в двухэтажном загородном доме, поскольку циркуляция будет обеспечена перепадом высот между верхним расположением приборов отопления и котлом.

Обычно источник тепла устанавливается на 0,5 м ниже уровня радиаторов первого этажа. От котла нагретый теплоноситель поступает в расширительную емкость, а оттуда по магистрали он распределяется в радиаторы. Если котловое оборудование энергонезависимое, то такую систему называют полностью автономной.

Кроме того, можно применить комбинированную конструкцию. На верхнем этаже однотрубная схема собирается для системы «теплый пол», а двухтрубная монтируется на первом этаже. Преимуществом двухтрубной схемы с верхней разводкой считается:

  • высокая скорость движения теплоносителя;
  • отсутствие завоздушивания системы;
  • возможность регулирования температуры теплоносителя.

У отопительной схемы такого типа существует ряд недостатков: непривлекательный вид комнат, большой расход комплектующих, невозможность обогреть обширные площади и так далее. Но все же эта система пользуется популярностью и нередко применяется владельцами частных домов.

Нижнее распределение теплоносителя

В схеме двухтрубной системы отопления с нижней разводкой прямые и обратные линии располагаются ниже радиаторов. В отличие от верхней системы, теплоноситель начинает движение снизу вверх и возвращается в источник тепла.

Схема отопления может состоять из одного или нескольких контуров. Кроме того, теплоноситель циркулирует по тупиковой разводке или по схеме с попутным распределением. Недостатком такой схемы считается частое завоздушивание.

Чтобы от этого избавиться, на радиаторы устанавливаются краны Маевского. Иногда в систему включаются воздушные линии, которые собирают по всему оборудованию воздух и отправляют его в центральный стояк.

Затем воздух попадает в расширительную емкость и удаляется из нее. Отопление двухтрубное с нижней разводкой и естественной циркуляцией применяется довольно редко, так как обладает рядом ограничений.

Практически большинство радиаторов в схеме считаются конечными, поэтому на них устанавливаются воздушные краны. С открытой расширительной емкостью стравливать воздух приходится каждый день.

Установка воздушных магистралей позволяет несколько нивелировать эту проблему, но гораздо усложняет конструкцию. Из-за этого теряется весь смысл нижнего расположения трубопроводов. Поэтому такая разводка чаще используется в системах с принудительной циркуляцией теплоносителя. К плюсам такой схемы относятся:

  1. 1. Компактное обустройство участка управления, который размещается в подвале.
  2. 2. Снижение тепловых потерь, так как трубы проходят по низу квартиры.
  3. 3. Высокая экономия тепловой энергии, благодаря ее распределению по обогреваемым помещениям.

К минусам можно отнести большие затраты на трубы и дополнительное оборудование. Кроме того, к недостаткам относится необходимость установки кранов Маевского на приборы отопления и постоянное удаление воздуха из системы.

Горизонтальные и вертикальные конструкции

Отличаются такие конструкции расположением подающего главного трубопровода. Существует разновидность подключения радиаторов к горизонтальной магистрали. Такой метод используется в одноэтажных зданиях большой площади. Стояки обычно располагаются в коридоре или подсобных помещениях.

К плюсам такой конструкции относится небольшая стоимость и легкость установки. Среди недостатков системы выделяется частое завоздушивание трубопроводов и приборов отопления. В многоэтажных зданиях радиаторы подсоединяются к вертикально расположенному стояку. Вертикальный способ считается наиболее сложным и дорогостоящим.

К преимуществам можно отнести отсутствие воздушных пробок, так как воздух поднимается по стоякам вверх к расширительной емкости. В современных частных домах все чаще устанавливается двухтрубная схема отопления, так как она надежнее и эффективнее однотрубной.

Стратегии управления двухтрубными системами отопления, вентиляции и кондиционирования воздуха

В Вирджинии снова наступило то время года. Время, когда к нам подкрадывается осень, и часто наши дни согреваются холодными ночами. Скорее всего, вы обнаружите, что сбрасываете куртку в середине утра только для того, чтобы снова надеть ее вечером, когда отправляетесь на ужин. В этом климате может быть проблемой регулировать и находить комфорт для собственной температуры тела. В мире HVAC это вызывает нарекания. Некоторые из них могут быть такими простыми, как термостат, которому необходимо переключить режим управления на охлаждение, возможно, неисправность компонента была выявлена ​​​​из-за смены сезонов, или это может быть из-за очень простой, но сложной в управлении двухтрубной системы.

Сами по себе двухтрубные системы несложно контролировать, но эксплуатация систем для обеспечения комфорта клиентов может быть затруднена. Если вы не знакомы с тем, что я называю двухтрубной системой, я слышал, что она называется двухтемпературной системой или системой обогрева/охлаждения. Применяйте ярлык, который вы предпочитаете, но эти системы состоят из двух труб, подведенных к оборудованию HVAC внутри здания, подачи и возврата. Автономные системы, вероятно, будут иметь чиллер и котел, подключенные к этим трубам, что дает оператору выбор только охлаждения или нагрева.

Большинство систем, с которыми я имел дело, были установлены в студенческих общежитиях, но я также работал над некоторыми в академических/офисных помещениях. Эти системы распределяют охлажденную или горячую воду по фанкойлам в комнатах общежития или офисах. Иногда в системе также будет воздухообрабатывающий агрегат. В начале своей карьеры мне было очень трудно обеспечить комфорт обитателям здания. Поскольку мы вступали в каждый сезон с умеренным климатом, мы получали одни и те же рабочие заказы в поисках комфорта в здании, в котором было слишком жарко или слишком холодно.

В ходе расследования я обнаружил, что каждая система использует температуру наружного воздуха для определения своего режима, обычно выше 70 градусов по Фаренгейту включается охлаждение, а ниже 60 градусов по Фаренгейту — обогрев. Хотя эти настройки теоретически обеспечивают комфорт жильцов, они не учитывают условия пространства, такие как тепловое усиление от солнца, жильцов или других нагрузок. Из-за этого, как только начнут возникать жалобы, технические специалисты будут вынуждены вручную блокировать систему, манипулируя заданными значениями или физически отключая оборудование. Эти переопределения создадут больше проблем, поскольку системы не будут включаться, когда это необходимо, что приведет к еще большему спросу на ремонт.

Дальнейшее исследование показало, что в большинстве систем были датчики внутренней, космической или зональной температуры, которые использовались только для мониторинга. Мы разработали теорию, что если бы мы управляли двухтрубными системами, используя температуру внутренней зоны в качестве управляющей переменной, а не температуру наружного воздуха. Это может показаться простым решением, но я не смог найти случая, когда бы кто-нибудь использовал эту стратегию в двухтрубной системе. Мы смогли использовать систему Tridium для проверки этой стратегии без необходимости вкладывать средства в дополнительное оборудование.

Одним из моих любимых аспектов систем Tridium является простота, с которой вы можете накладывать логику управления на существующие точки. Мы взяли датчики температуры каждого этажа и создали контрольную точку среднезональных показаний. Мы по-прежнему использовали температуру наружного воздуха, но вместо управления режимом системы она контролировала заданное значение нагрева приточной температуры на основе графика сброса. Этот график позволял системе медленно снижать температуру по мере повышения температуры наружного воздуха, уменьшая время, необходимое для перехода в режим охлаждения. Это также стало одной из наших контрольных точек безопасности. Он использовался для предотвращения работы системы охлаждения, когда условия могли повредить оборудование, и для предотвращения активации системы обогрева, когда это могло привести к перегреву пассажиров.

Другие меры безопасности включали контроль температуры двухтрубной подачи и обратки. Отключение котла или системы горячего водоснабжения при резком повышении температуры. Чиллер не будет включен до тех пор, пока температура не упадет до безопасных рабочих параметров. Мы также использовали эти показания температуры, чтобы получить еще больший контроль и повышенный комфорт от системы.

Дифференциал заданных значений температуры на подаче и обратке обеспечил дельту T системы в реальном времени. После некоторых исследований мы смогли установить расчетную дельту T системы. Новая программа использовала эту дельту T в сочетании с показаниями температуры зоны для определить, было ли у системы достаточно спроса, чтобы оправдать операцию. Предостережение при использовании этой стратегии означало, что в периоды занятости мы не могли отключать насосы, нам нужно было, чтобы они работали, чтобы постоянно контролировать систему.

Испытание оказалось успешным и проводилось в течение многих весенних и осенних сезонов. Хотя жалобы не были устранены, они значительно уменьшились. Хотя я уверен, что я не первый, кто применил эту стратегию контроля, я надеюсь, что она вдохновит других на поиск новых решений старых проблем.

Технический справочник: двухтрубные паровые системы

Простые меры для двухтрубных паровых систем для повышения эффективности и комфорта.

Технический обзор

Применимые типы зданий отели, многоквартирные, коммерческие
Когда применять в любое время

*Обязательно проконсультируйтесь с квалифицированным поставщиком услуг, чтобы определить правильные меры для вашего здания.


Что такое двухтрубная паровая система?
Двухтрубные паровые системы распределяют пар по трубам здания к радиаторам, которые обогревают жилые помещения, как правило, в зданиях высотой до шести этажей. Хотя двухтрубный пар обычно ассоциируется с перегревом и потерями энергии, оптимизация этих систем с помощью нескольких высокоэффективных обновлений может сократить счета за электроэнергию, повысить комфорт жителей и обеспечить эффективное, надежное и сбалансированное тепло на долгие годы.

Рис. 1. Оптимизированная двухтрубная паровая система, оснащенная дроссельными шайбами, термостатическими радиаторными клапанами (ТРВ) и вентиляционными отверстиями надлежащего размера, обеспечивает эффективное и сбалансированное тепло.


Как реализовать
Модернизация двухтрубного пара требует не только настройки и модернизации котлов, но и комплексного улучшения каждого радиатора, улучшения распределения и оптимизации управления. Высокая производительность достигается только тогда, когда система рассматривается как единое целое. Загрузите полный технический учебник, чтобы узнать больше о каждом из следующих шагов:
A. Установите диафрагмы и термостатические клапаны радиатора на , чтобы регулировать поток пара в каждом радиаторе
B. Установка теплоизоляционного барьера между радиатором и стеной может помочь предотвратить поглощение тепла стеной
C. Внедрение Master Venting помогает быстро удалить захваченный воздух и обеспечивает равномерное поступление пара во все квартиры через высокопроизводительные вентиляционные отверстия на концах паропроводов и в верхней части стояков
D. Модернизация элементов управления делает паровую систему более чувствительной к фактическим потребностям в отоплении с помощью мультисенсорных элементов управления, которые контролируют как наружную, так и внутреннюю температуру
E. Обучение и техническое обслуживание вспомогательного персонала может помочь добиться экономии энергии за счет выявление и решение потребностей в техническом обслуживании самостоятельно или с привлечением квалифицированных подрядчиков
F. Настройка существующих котлов для обеспечения сухого пара для эффективной паровой системы
G. Замените котлы новыми котлами, размер которых соответствует системе распределения

Затраты и выгоды
Затраты и выгоды модернизации двухтрубной системы будут различаться в зависимости от базовых систем и условий вашего здания. Как правило, здания могут рассчитывать на следующие результаты:
Экономия парниковых газов (ПГ)
Комплексная двухтрубная модернизация пара может умеренно сократить выбросы ПГ, связанные с отоплением.
Улучшение условий для арендаторов
Двухтрубная паровая модернизация значительно повышает удовлетворенность арендаторов, предлагая контроль температуры и обеспечивая сбалансированное и равномерное отопление по всему зданию.
Экономия на коммунальных услугах
Умеренной экономии на коммунальных услугах можно ожидать от двухтрубной паровой модернизации.
Капитальные затраты
Модернизация двухтрубного пара требует умеренных первоначальных капиталовложений.
Требование к обслуживанию
Двухтрубные паровые системы требуют умеренного обслуживания, включая настройку горелки и очистку котла для обеспечения оптимальной эффективности работы, и могут быть легко выполнены квалифицированным персоналом.

Примите меры
Эта информация является частью более чем дюжины руководств по высокопроизводительным технологиям, подготовленных Building Energy Exchange и Retrofit Accelerator для ознакомления лиц, принимающих решения, с решениями, которые могут помочь им экономить энергию и повысить комфорт в своих домах.
