Электрическая схема циркуляционного насоса отопления

Каждый знает, что топливо для отопления всегда становится дороже. Затруднительно представить себе существование жителя в РФ без обогрева квартиры. Абсолютно в каждой части Российской Федерации необходимо в зимнее время года отапливать коттедж. Каждый здравомыслящий хозяин дома хочет узнать: что сделать, чтобы улучшить отопительный комплекс дачи. На интернет сайте собрано много отопительных систем квартиры, использующих исключительно разные принципы получения обогрева. Любую систему обогрева рекомендуется монтировать по отдельности или комбинировать.

Электрическая схема циркуляционного насоса отопления

В последнее время наблюдается большое разнообразие конструкций и видов насосов. Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса.

Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.

Самыми распространенными являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.

Источник: http://electric-220.ru/news/skhema_podkljuchenija_nasosa/2012-09-02-165

Электрическая схема циркуляционного насоса отопления

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т. к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.

Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 – автомат защиты нагревательного элемента

F2 – тепловое реле защиты циркуляционного насоса

S1 – контакт термостата датчика на трубе обратки отопления

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним “обратки” и “подачи” труб отопления.

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

Терморегулятор со встроенным датчиком температуры воздуха

Источник: http://electro.narod.ru/instructions/heating_220volt.htm

Электрическая схема циркуляционного насоса отопления

Вопрос задал: sokrat. 19 Сентября 2012

Комментарии

2 года назад

sokrat

Ясно, буду делать схему 3, поскольку место монтажа ограничено и нет возможности поставить байпас в горизонтальную плоскость по схеме 2. От схемы 1 отказываюсь.

1. По схеме 3 вода будет стоять внутри насоса? Якобы работает закон сообщающихся сосудов?

2. Чему равны углы самотекучести в естественной системе отопления? На каждый метр сколько см опускать?

3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах?Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.

4. Что такое ленинградка?

5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?

6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.

Источник: http://www.builderclub.com/vopros-otvet/1726/shemy-ustanovki-cirkulyacionnogo-nasosa-v-sisteme-otopleniya-doma

Смотрите также:
16 мая 2021 года

Подключение циркуляционного насоса к электросети 2 схемы

Содержание статьи

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения).

Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме —  ЗДЕСЬ  (ссылка откроется в новом  окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

  • обратный клапан. Без него работа насоса под давлением будет неполноценной;
  • фильтр глубокой очистки;
  • запорная арматура;
  • байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
  • специальные ключи для установки.

Совет 4 Как установить насос на отопление

  • — герметик;
  • — резиновые или силиконовые прокладки;
  • — набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот».

После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Как подключить циркуляционный насос к электричеству

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей.

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии.

Второй способ предпочтительней, хотя и требует дополнительных затрат.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

  • — настенный котел для теплых полов;
  • — коллекторный шкаф;
  • — запорные вентили;
  • — компрессионные фитинги;
  • — циркуляционный насос;
  • — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

  • Монтаж водяного теплого пола
  • как соединить теплый пол

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Загрузка…

Инструкции | Электрическая и принципиальная схема подключения отопления на 220 Вольт

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т. к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.
Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 – автомат защиты нагревательного элемента
F2 – тепловое реле защиты циркуляционного насоса
S1 – контакт термостата датчика на трубе обратки отопления
S2 – контакт термостата воздушного датчика внутри помещения

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

принципиальная схема подключения

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним “обратки” и “подачи” труб отопления.

котел из трубы

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

нагревательный элемент с резьбой и термостатом

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

термостат с погружаемым датчиком температуры

Терморегулятор со встроенным датчиком температуры воздуха

Терморегулятор со встроенным датчиком температуры воздуха, работает при помощи биметаллической пластины, два металла с различным тепловым расширением соединены друг с другом, при изменении температуры окружающего воздуха изменяется длина пластин, за счет различного теплового расширения, они изгибаются воздействуя на электрический контакт, включая и отключая нагрузку. Терморегулятор устанавливают на стене чуть дальше среднего расстояния по трубе подачи отопления.

термостат со встроенным датчиком температуры воздуха

Циркуляционный насос

Циркуляционный насос устанавливается на “обратке” трубы отопления, перед входом трубы в котел.

циркуляционный насос

Как установить циркуляционный насос в систему отопления дома

После решения построить собственный загородный дом или капитально переделать дачу, одним из главных и насущных вопросов станет выбор системы отопления и все, что связано с этим. И в этом деле мелочей нет. Диаметр трубы, общая протяженность, мощность газового или электрического котла и конечно, необходимость циркуляционного насоса, который поможет обеспечить полноценную и бесперебойную работу всей отопительной системы. Для проведения всех расчетов может потребоваться специалист, хотя и справиться самому владельцу это вполне по силам. Необходимые формулы для этого давно известны, надо только при проектировании учесть все нюансы. Но об этом пойдет речь дальше.

И здесь надо плясать от печки, то бишь мощности котла, ведь его подбирают в зависимости от площади, которую необходимо будет обогревать. Вторым важным фактором является диаметр трубы, а также общая протяженность. При этом можно использовать формулу: Q=P, где Q — это расход теплоносителя, а P — мощность котла в кВтах. Например, для котла мощностью в 30 кВт требуется 30 литров воды в минуту, а радиатору в 6 кВт — 6 литров соответственно. Именно поэтому рядом с котлом следует установить циркуляционный насос, который прекрасно справляется с тем, чтобы не происходило никаких сбоев в работе.

Немного о назначении насоса

Несмотря на то, что насос обеспечивает принудительную циркуляцию, отсюда и название, и рециркуляцию воды он является важным элементом системы отопления и водоснабжения. При этом не имеет большого значения высота его расположения, трение также довольно минимально. Кстати, сам котел тоже можно расположить в удобном месте, да и трубы устанавливаются гораздо меньшего диаметра. Нагрев происходит быстрее и дом очень легко протопить. Однако мощность насоса можно рассчитать заранее. Ведь на 10 метров трубы потребуется 0,6 напора насоса. Если мощности будет не хватать, то придется покупать другой аппарат.

Основная классификация

Видов насосов довольно много, но главное различие состоит в том, какой ротор используется:

В «мокром», ротор отделен от статора специальным стаканом из нержавеющей стали. Вал может быть как металлическим, так и керамическим. Протекающая жидкость вместе с тем не только смазывает детали, но и охлаждает мотор.

Насосы с «сухим» ротором применяют, в основном, для больших объемов воды, некоторые модели устанавливают внутри трубопроводов. Затраты насоса рассчитываются по формуле: Q=N/(t2-t1), где N — это мощность котла или колонки, а t2-t1 — температурный режим воды при выходе и входе. По европейским нормам на 1 кв. м площади дома требуется 100 Вт, в России этот показатель надо смотреть по регионам.

Установка

После того, как были произведены первые расчеты, установлен котел и проведены трубы, следует правильно установить циркуляционный насос нужной мощности и напора. Раньше насос обычно устанавливали на обратный трубопровод: меньше изнашивались подшипники и увеличивался срок работы. Все-таки вода здесь градусов на 20 холоднее. Сейчас появилось немало хороших насосов, которые можно смело ставить на подающую трубу.

Надо только помнить одну вещь. Расширительный бачок в любой закрытой гидравлической системе является как бы точкой отсчета. До нее, создавая компрессию, насос воду нагнетает, после нее, наоборот, разреживает. Казалось бы, особых проблем при этом не должно возникнуть. Если бы не одно «но», связанное со статистическим давлением бачка. При нагнетании воды происходит повышение давления, а в обратном случае понижение, что может привести как к вскипанию теплоносителя, так и к освобождению воздуха. Чтобы этого не произошло следует соблюсти четыре правила.
  1. Подъем бака на должную высоту (не менее метра). Здесь все зависит от высоты помещения и возможно потребуется утепление.
  2. Бак можно поместить на самую крайнюю точку, чтобы включить верхнюю магистраль. Этот способ больше подойдет при реконструкции.
  3. Расширительный бак присоединяется в непосредственной близости с патрубком циркуляционного насоса.
  4. Насос присоединяется прямо на подающую магистраль возле точки присоединения бака. Правда здесь потребуется выбрать модель от лучших производителей.

Правда в последние годы на рынке появились бачки не только открытого, но и закрытого типа, так называемые «экспанзоматы», которые отличаются большой надежностью в работе и безопасностью. Внутри они разделены мембраной на две части. В воздушной половине содержится азотосодержащая смесь. Поэтому даже при максимальном давлении ничего не произойдет, только откроется предохранительный клапан и произойдет сброс воды. Эти бачки можно устанавливать практически в любом месте, но лучше всего рядом с котлом, вместе с расширителем, где находится наиболее удобное место.

Выбор производителя

В этом важном деле стоит все же обратить внимание на те фирмы, которые уже давно работают на этом рынке и имеют устойчивую репутацию. Специалисты советуют обратить внимание на на такие бренды как WILO, DAB, Pedrollo и другие. Как правило на заводах- производителях происходит полностью автоматизированная сборка, что гарантирует качество продукции. Во многих моделях стоит электронно-коммутируемый мотор, имеется встроенный регулятор мощности, который следит за циркуляцией воды в системе и температурой окружающей среды. С его помощью можно внести дополнительные коррективы. К тому же следует заметить, что многие современные насосы связаны с автоматикой отопительного котла, что позволяет избежать ненужных потерь.

Подводя итоги

Каждому из нас периодически приходится сталкиваться с отопительными системами естественной циркуляции. Недостатки хорошо известны. И для того, чтобы их избежать и были придуманы циркуляционные насосы. При этом нельзя не обратить внимание на их достоинства.

  1. Это возможность быстрого запуска системы. Прогрев дома можно осуществить за короткий срок. В некоторых случаях можно установить систему так, что к приходу хозяина дом уже будет теплым.
  2. Коэффициент полезного действия крайне высок, поэтому все батареи и котел будут работать крайне эффективно, при этом лишних потерь не будет.
  3. Несмотря на то, что приходится работать с горячей водой, насосы являются вполне надежны и могут прослужить очень долгое время. Но если есть возможность, то неплохо бы иметь один запасной насос под рукой.
  4. Как бы ни была запутана закрытая система отопления -это не является помехой для работы циркуляционного насоса.
  5. Следует добавить, что насос не только позволяет сэкономить средства, но и сам является очень экономичным. Ведь электроэнергии он потребляет примерно 60−100 Ватт, что сродни обыкновенной лампочке. К тому же работает практически бесшумно.

Для загородного дома лучше выбрать насос с так называемым «мокрым» ротором. При этом очень важно обратить внимание на мощность напора. Она должна соответствовать не только котлу, но и всей отопительной системе. Для этого следует произвести тщательный расчет и проверить:

  • общий метраж и диаметр всех труб, количество радиаторов;
  • теплоизоляционное состояние дома, ведь если оно не на высоте, то возможны непредвиденные лишние потери;
  • обычные расчеты показывают, что для двухэтажного здания при зимней температур -25−30 градусов необходимо иметь 175 Ватт на квадратный метр.

Для самостоятельной установки нужно обязательно запастись следующими инструментами:

  • байпас;
  • фильтр;
  • два разводных ключа и набор ключей от 17 до 36;
  • резьба «американка»;
  • обратный клапан.

Многие виды насосов производители советуют устанавливать все же на обратный трубопровод. Расширительный бак тоже желательно присоединить рядом.

После выключения котла отопления можно приступать к установке. Но для начала следует перекрыть выпускной и впускной кран на насосе.

Устанавливать лучше в горизонтальном положении и прикручивать гайками «американками». В вертикальной позиции он будет работать более шумно и может быстрее испортиться.

Уплотнительные прокладки лучше использовать не резиновые, которые быстро выходят из строя, а паранитовые.

Желательно установить насос так, чтобы он отсекался кранами. Это пригодится впоследствии при ремонте или замене. А для циркуляции воды стоит сделать байпасную линию. Тогда система сможет работать даже при отключении электричества.

После этого включайте котел и наслаждайтесь теплом, которое за считанные минуты распространится по всему дому.

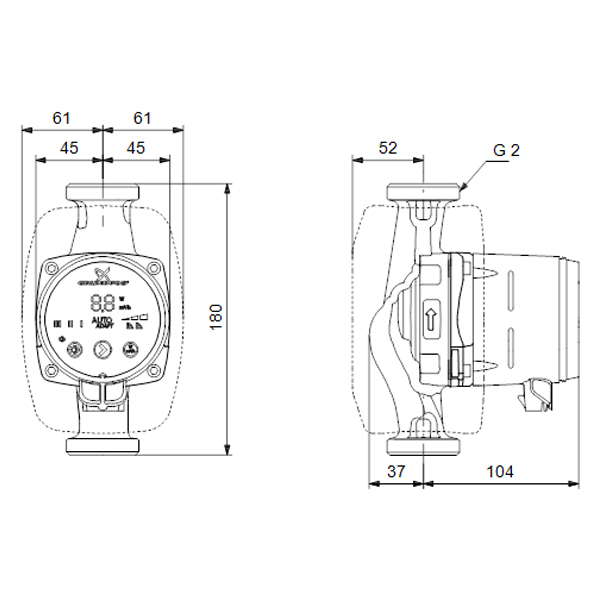

Особенности установки циркуляционного насоса показаны на следующем видео:

Оцените статью: Поделитесь с друзьями!

Схемы трубопроводов

АО Смит

© 2018, А. О. Смит. Все права защищены. 1-877-552-0010
A.O. Smith оставляет за собой право вносить изменения или улучшения в продукт в любое время без предварительного уведомления.

RSS YouTube LinkedIn Твиттер Facebook
  • Водные нагреватели
    • Жилой
      • Газ и пропан
        • Электрический
          • Котел
            • Без танка
            • Солнечная
              • Танки и аксессуары
              • Коммерческий
                • Селектор коммерческих технологий
                  • Водные нагреватели
                    • Котлы
                      • Резервуары для хранения
                        • Упакованные системы
                          • Аксессуары
                        • Запчасти
                          • части водонагревателя. ком
                          • Перекрестная ссылка деталей
                        • Услуга
                          • Служба поддержки клиентов
                          • Гарантия
                          • Уведомление об отзыве
                          • Регистрация поставщика услуг
                          • Найдите поставщика услуг
                          • Техническое обучение
                          • Национальные счета
                        • Ресурсы
                          • Регистрация продукта
                          • Инструмент выбора продуктов
                          • Рекомендации NAECA
                          • Перекрестная ссылка продукта
                          • Поддержка продукта
                          • iCOMM ™
                          • Поощрение водонагревателя
                          • Награды подрядчиков
                          • Гарантия
                          • Селектор коммерческих технологий
                          • Программа калибровки ProSize ™
                          • Товары с логотипом
                          • Техническое обучение
                          • Рекламные инструменты
                          • Сертифицированные продукты ENERGY STAR ®
                          • Energy Guide
                          • dsireusa. org
                        • Литература по продукту
                          • Спецификации
                          • Списки запчастей
                          • Инструкции по эксплуатации
                          • Схемы трубопроводов
                          • Revit, модели
                          • Электрические схемы
                          • Диаграммы размеров
                          • Инструкции по набору
                          • Технические бюллетени
                          • Разные технические данные
                          • Гарантийные листы
                          • Брошюры
                          • Каталоги
                        • О нас
                          • О А.О. Смит
                          • Глобальные объекты
                          • Свяжитесь с нами
                          • Отдел новостей
                          • Награды и признание
                          • Примеры из практики
                          • Карьера
                        • Где купить
                          • Для дома или бизнеса
                          • Профессионалы торговли
                          • Национальные счета
                          • Международные продажи
                        А. О. Смит Корпоративный Глобальные объекты Политика конфиденциальности Карта сайта Логотипы Авторские права Вход для торгового представителя

                        без названия

                        % PDF-1.6 % 4979 0 объект > эндобдж 4981 0 объект > эндобдж 5002 0 объект > эндобдж 4976 0 объект > поток application / pdf

                      • без названия
                      • 2009-03-23T14: 54: 46ZFrameMaker 8.02009-04-24T13: 20: 04 + 02: 002009-04-24T13: 20: 04 + 02: 00Acrobat Distiller 8.1.0 (Windows) uuid: 6c8c705d-579f-4112-85d2 -f07c88bcbf51uuid: b1018ddf-6d09-4a22-9e5c-87d7b692c77a конечный поток эндобдж 4980 0 объект > / Кодировка >>>>> эндобдж 4918 0 объект > эндобдж 78202 0 объект > эндобдж 4916 0 объект > эндобдж 4917 0 объект > эндобдж 4982 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 4920 0 объект > эндобдж 4986 0 объект > эндобдж 4987 0 объект > эндобдж 4983 0 объект > эндобдж 4989 0 объект > эндобдж 4990 0 объект > поток hTMo @ + h] ń (C? Rm,; XR ے @ ٨8 ێ> MkáA 㹵 b0m = N ‘/ U% oÈm: 2s f [j. $ & w_1ETIE, ֕ 7 ؐ MPl $ GhvjSvE.i0t5Wh Zw = _-

                        Максимизируйте вашу систему нагрева теплоносителя

                        Оптимизируйте вашу систему нагрева теплоносителя


                        Хорошая конструкция системы, продуманные процедуры обращения с жидкостью и регулярное техническое обслуживание могут помочь вам максимизировать производительность вашей системы нагрева теплоносителя.




                        Рис. 1. Каждая система нагрева теплоносителя должна быть спроектирована специально для вашего предприятия и соответствовать вашим технологическим потребностям.Для систем, работающих с объемной температурой выше 500 ° F (260 ° C), рекомендуется использовать расширительный бак с защитой от инертного газа, который при необходимости можно изолировать. Резервуар с холодным уплотнением рекомендуется, если расширительный бак работает при температуре выше 140 ° F (60 ° C) или если вы находитесь в зоне с высокой влажностью.

                        Проектирование, строительство и эксплуатация системы теплоносителя с термомасляным маслом могут быть рентабельными, если все спланировано должным образом с самого начала. Эти 10 советов, начиная с общих макетов дизайна и заканчивая операциями, очисткой и устранением неисправностей, помогут вам максимизировать ваши вложения.

                        СОВЕТ 1:

                        Тщательно спланируйте компоновку системы теплоносителя

                        Существует бесконечное количество компоновок, и это потому, что каждая компоновка должна быть специально разработана для вашего предприятия, чтобы соответствовать вашим технологическим потребностям. Некоторые типовые схемы показаны на рисунке 1. Как минимум, для каждой системы требуется нагреватель, насос и расширительный бак.

                        СОВЕТ 2:

                        Разумный выбор компонентов системы

                        Компоненты системы включают трубопроводы, резьбовые соединения, фланцы, прокладки, шпильки, гайки, изоляцию, клапаны и насосы.При выборе компонентов для системы горячего масла убедитесь, что они предназначены для систем горячего масла и для температур, которые превышают объемную температуру вашей системы.

                        Трубопровод. Рекомендуются сварные установки. Если вы используете резьбовые соединения, приварите все соединения назад или используйте герметик для резьбовых соединений.

                        Фланцы. Выберите фланцы со следующими характеристиками: конструкция из кованой стали 300 фунтов; приварная шейка; 1/16 дюйма с выступом, отверстие по графику 40 и рейтинг ASTM A 181.Рекомендуется использовать подкладные кольца при сварных швах трубы и фланца.

                        Прокладки . Выберите прокладки из спирально-навитого, графитового или расширенного / наполненного PTFE.

                        Шпильки.
                        Выберите легированную сталь с непрерывной резьбой, шпильки ASTM A 193 класса B7 или выше.
                        Орехи. Используйте толстые шестигранные гайки, ASTM A 194, класс 2H или выше.

                        Изоляция. Силикат кальция или стекловолокно, рассчитанное на температуру 850 ° F (454 ° C), приемлемо там, где вероятность утечки минимальна.Пеностекло с закрытыми ячейками рекомендуется в пределах нескольких футов от фланцев, клапанов, отводов труб или других потенциальных точек утечки. Фланцы следует оставить неизолированными, чтобы облегчить обнаружение утечек.

                        Клапаны. Выберите литые или кованые клапаны из углеродистой стали с конструкцией под приварку или фланцевую (300 фунтов). Рекомендуется графитовое или расширенное / наполненное PTFE уплотнение штока клапана или сильфонное уплотнение. Запорная арматура должна быть шаровой; для этих целей рекомендуются регулирующие клапаны или шаровые краны. Установите штоки клапанов вниз, чтобы вытекающая жидкость могла стекать из изоляции.

                        Насосы. Для поршневых насосов прямого вытеснения выбирайте те, которые изготовлены из легированной стали, с конструкцией «шестерня в шестерне» или с лопастными лопастями. Для центробежных насосов убедитесь, что у выбранного насоса смачиваемые детали из ковкого чугуна или чугуна. Для торцевых уплотнений насосов выберите тип сильфона. Для применений с низким содержанием твердых частиц рекомендуется использовать угольные уплотнительные поверхности вместо уплотнительных поверхностей из карбида кремния или вольфрама. Для приложений с высоким содержанием твердых частиц используйте уплотнительные поверхности из карбида вольфрама, а не из карбида кремния.

                        СОВЕТ 3:

                        Помните о безопасности теплоносителя

                        При проектировании и эксплуатации системы теплоносителя следует учитывать возможность возгорания.
                        Точка воспламенения и точка возгорания. Температура воспламенения и точка воспламенения теплоносителя определяется путем лабораторных испытаний неиспользованной жидкости. Наиболее распространенным методом испытаний является открытый кубок Кливленда (COC) ASTM D92. Самая низкая температура, при которой пар воспламеняется, называется температурой вспышки. Температура, при которой образуется достаточно пара для поддержания непрерывного пламени, является точкой возгорания.

                        Хотя эти результаты испытаний предоставляют данные для сравнения различных жидкостей, любая экстраполяция этих результатов на реальные жизненные ситуации должна учитывать три основных условия, необходимых для воспламенения паров:

                        • Жидкость должна иметь температуру вспышки или воспламенения или выше, находясь в контакте с воздухом, чтобы произошло горение паров. Этой ситуации может не быть в случае утечек, поскольку вытекающая жидкость будет быстро охлаждаться на воздухе.
                        • Должно присутствовать достаточно пара для поддержания горения.Любое рассеяние пара может снизить концентрацию ниже уровня, необходимого для воспламенения.
                        • Источник возгорания должен находиться внутри облака пара. Хорошая практика электромонтажа требует, чтобы потенциальные источники воспламенения располагались на расстоянии от трубопроводов или были надлежащим образом ограждены.
                        Если любое из этих трех условий не выполняется, воспламенение паров не может произойти.

                        Утечки. Обычные утечки в системе теплоносителя состоят из просачивания жидкости из резьбовых соединений, фланцевых прокладок, торцевых уплотнений и сальников штока клапана и вала насоса.Любые образовавшиеся капли быстро остынут на воздухе. Утечки очень небольшого объема могут привести к появлению светло-серого дыма. Это признак того, что жидкость немедленно окисляется при контакте с воздухом. Существует несколько условий, при которых “нормальные” утечки могут представлять риск возгорания:

                        Определенные типы изоляции, такие как минеральная вата, стекловолокно или силикат кальция, имеют открытую или пористую структуру, которая позволяет жидкости стекать от источника утечки. . По мере того, как жидкость диспергируется внутри изоляции, ее площадь поверхности резко увеличивается, в то время как ее температура остается равной или близкой к рабочей температуре системы.Опасность заключается в том, что значительный процент вытекшей жидкости останется непрореагировавшим внутри изоляции из-за ограниченного количества доступного кислорода. Если подача кислорода внезапно увеличится, оставшаяся в изоляции жидкость загорится. Предотвратите возгорание изоляции, используя непористую изоляцию в пределах нескольких футов от участков, подверженных утечкам, таких как клапаны и фланцы.

                        Если утечка небольшого объема происходит в плотно замкнутом пространстве, таком как шкаф, доступный кислород может быть израсходован, что приведет к накоплению непрореагировавшего пара. Предотвратите это, убедившись, что все части системы теплоносителя расположены в зонах с соответствующей вентиляцией.

                        Катастрофический отказ оборудования.

                        Катастрофический отказ оборудования может привести к быстрому выбросу большого количества теплоносителя. Как жидкость
                        высвобождается, относительно большая площадь поверхности капель и их скорость приведут к быстрому охлаждению. Когда это происходит, будет присутствовать определенное количество дыма из-за реакции горячей жидкости с воздухом (окисления).Возможные риски возникновения пожара или катастрофического отказа могут быть сведены к минимуму за счет надлежащего проектирования, эксплуатации и технического обслуживания оборудования:

                        • Никогда не эксплуатируйте теплоноситель с температурой кипения выше его.
                        • Обеспечьте хорошую вентиляцию в зоне вокруг оборудования.
                        • Уменьшите количество топлива, доступного для пожара.

                        Для этого расширительный бак должен быть оборудован реле низкого уровня для отключения всей системы.

                        Потеря циркуляции в нагревателе.
                        Существует серьезная опасность возгорания, если поток теплоносителя прерывается без отключения нагревателя. В этом состоянии отсутствия потока температура жидкости внутри все еще находящегося под напряжением нагревателя быстро повышается до уровня, намного превышающего его точку кипения.

                        Неисправности оборудования могут привести к самовозгоранию вытекшей жидкости. Наиболее эффективной защитой является установка реле высокого / низкого давления на выходе насоса или реле низкого перепада давления на диафрагме или расходомере аналогичного типа.Переключатель должен быть подключен для немедленного отключения системы при потере потока.

                        СОВЕТ 4:

                        Практикуйте безопасное обращение с жидкостями

                        Следуя нескольким простым рекомендациям по хранению жидкости, заполните систему и удалите воздушные карманы, чтобы обеспечить безопасное обращение с жидкостью.

                        При хранении жидкости бочки следует защищать от воздействия прямых солнечных лучей и атмосферных осадков.

                        Перед заполнением или повторным заполнением системы откройте все выпускные или спускные клапаны, технологические запорные клапаны, регулирующие клапаны и все клапаны, соединяющие систему с расширительным баком.Для закачки теплоносителя в систему можно использовать любой переносной или бочковой насос достаточной мощности. Не используйте циркуляционный насос системы для добавления жидкости, поскольку работа насоса всухую может привести к повреждению уплотнения.

                        После открытия клапанов добавьте жидкость в систему. Жидкость следует добавлять в самую низкую точку системы, предпочтительно на стороне всасывания циркуляционного насоса. Избегайте аэрации жидкости; не добавляйте жидкость прямо в расширительный бачок. Когда жидкость вытечет, закройте выпускной и спускной клапаны.Прекратите заполнять систему, когда жидкость выйдет из наивысшей точки. Чтобы удалить воздушные карманы, используйте циркуляционный насос системы для медленной циркуляции жидкости через систему до тех пор, пока все пузырьки газа не выйдут в расширительный бак или не будут выпущены через вентиляционные / спускные клапаны. Добавьте жидкость по мере необходимости для поддержания уровня заполнения расширительного бачка на четверть.

                        СОВЕТ 5:

                        Увеличьте срок службы жидкости за счет надлежащей практики эксплуатации Срок службы жидкости и эффективность процесса могут быть увеличены за счет сведения к минимуму растрескивания, окисления и загрязнения теплоносителя.

                        Термическое растрескивание. При определенных условиях все нагреватели могут превышать максимальную рекомендуемую температуру пленки теплоносителя. Превышение этой температуры в течение определенного периода времени может вызвать чрезмерное термическое растрескивание и преждевременный выход жидкости из строя. Чрезмерное термическое растрескивание можно свести к минимуму, следуя надлежащей практике эксплуатации:

                        • Постоянно поддерживайте расчетную скорость жидкости через нагреватель.
                        • Медленно доводите холодные системы до температуры.
                        • Избегайте быстрых отключений.
                        • Обслуживание контрольно-измерительной аппаратуры системы.
                        • Проверить камеру сгорания на предмет неправильного распространения пламени или регулировки горелки.

                        Окисление. Когда теплоноситель окисляется, это может вызвать загрязнение или коррозию расширительного бачка. Свести к минимуму окисление относительно просто:

                        • Поддерживайте температуру расширительного бачка ниже 140 ° F (60 ° C).
                        • Постоянно поддерживайте положительный чистый напор на всасывании насоса (NPSH).

                        Загрязнение. Загрязняющие вещества могут способствовать разложению жидкости, а также вызывать проблемы в работе. Загрязняющие вещества могут попасть в систему несколькими путями. Защитите себя от их проникновения, следуя передовой операционной практике:

                        • В новых системах перед сборкой убедитесь, что весь производственный мусор или защитные покрытия удалены. Испытайте систему под давлением с помощью жидкого теплоносителя или инертного газа. Никогда не проводите испытания под давлением водой.
                        • При ежедневной эксплуатации всегда используйте свежую жидкость для доливки системы.
                        • При использовании растворителей на органической основе или промывочных жидкостей полностью слейте воду из всех нижних точек системы во время очистки системы.
                        СОВЕТ 6:

                        Пуск и остановка разумно

                        Правильные процедуры запуска и выключения могут помочь предотвратить термическое растрескивание. Во время запуска рекомендуется использовать системный насос для циркуляции жидкости по системе до включения нагревателя. После прохождения циркуляции через нагреватель оператор должен увеличивать температуру основной жидкости с шагом от 20 до 25 ° F (от 11 до 14 ° C), пока вязкость жидкости не достигнет 10 сП.

                        В этот момент через нагреватель возникнет турбулентный поток, и нагреватель можно будет увеличить до рабочей температуры.
                        Во время отключения рекомендуется, чтобы циркуляционный насос работал независимо от нагревателя, чтобы поддерживать непрерывную циркуляцию жидкости до тех пор, пока общая температура жидкости не упадет ниже 250 ° F (121 ° C). Как только жидкость достигнет этой температуры, остаточное тепло в нагревателе будет удалено, и вся система начинает охлаждаться.

                        СОВЕТ 7:

                        Регулярный анализ жидкости

                        Органические теплоносители со временем разлагаются из-за термического растрескивания, окисления и загрязнения.Регулярный анализ жидкости позволит оценить ее состояние и поможет определить, когда нужно проводить техническое обслуживание системы или замену жидкости
                        является необходимым.

                        Термическое растрескивание. Термический крекинг – это явление, при котором большие молекулы масла разлагаются на твердый кокс (от 90 до 95 процентов углерода) и небольшие молекулы с более низкой температурой кипения. Присутствие этих более мелких и крупных молекул можно определить с помощью тестов, которые измеряют свойства жидкости, на которые влияет молекулярная масса, и затем результаты можно сравнивать со свойствами чистой жидкости.Другие тесты измеряют специфические продукты растрескивания.

                        Среди тестов, которые могут быть проведены для определения того, произошел ли термический крекинг, есть тесты на диапазон перегонки, кинематическую вязкость, температуру воспламенения жидкости и нерастворимые пентаны.

                        • Тест диапазона дистилляции устанавливает относительное количество больших и малых молекул в образце путем измерения температуры, при которой кипят определенные объемные доли.
                        • Кинематическая вязкость химически подобных жидкостей пропорциональна средней молекулярной массе.Результаты для анализируемого теплоносителя могут или не могут отклоняться от характеристик неиспользованной жидкости из-за смеси более крупных (высокая вязкость) и меньших (низкая вязкость) молекул, поэтому этот тест сам по себе не является достоверным индикатором состояния жидкости.
                        • Температура воспламенения – это температура, при которой пары жидкости вспыхивают, когда небольшое пламя проходит на заданном расстоянии над образцом. Температура воспламенения жидкости может снизиться по мере образования более мелких и более летучих молекул.
                        • При тестировании на нерастворимый пентан измеряется количество кокса и других твердых частиц, взвешенных в жидкости.Для проведения испытания твердые частицы удаляют фильтрованием, промывают пентаном для удаления теплоносителя, сушат и взвешивают.

                        Окисление. Все органические теплоносители реагируют с воздухом с образованием органических кислот. Эта скорость окисления низкая при температуре окружающей среды, но быстро увеличивается с повышением температуры жидкости.

                        Эти кислоты могут подвергаться свободнорадикальной полимеризации, что увеличивает вязкость жидкости и в конечном итоге может привести к образованию отложений.Наиболее распространенным тестом, используемым для определения уровня окисления жидкости, является тест на общее кислотное число (TAN), которое является мерой концентрации органической кислоты в жидкости.

                        НЕ ИСПОЛЬЗУЙТЕ ВОДУ
                        ЧТОБЫ ОЧИСТИТЬ
                        СИСТЕМА В СБОРЕ ИЛИ
                        ДЛЯ ИСПЫТАНИЯ ПОД ДАВЛЕНИЕМ
                        СИСТЕМА. ВМЕСТО, ИСПОЛЬЗУЙТЕ A
                        ПРОМЫВНАЯ ЖИДКОСТЬ,
                        ТЕПЛООБМЕН ИЛИ ИНЕРТНЫЙ ГАЗ.

                        Загрязнение. Загрязняющие вещества могут катализировать разложение жидкости и привести к серьезным проблемам в работе и оборудовании.Самым распространенным загрязнителем в жидких теплоносителях является вода. Водный тест Карла Фишера определяет количество воды, присутствующей в жидкости.

                        Оценка и рекомендации.

                        Лабораторные данные этих испытаний дают представление о состоянии жидкости.

                        Данные должны быть помещены во временную перспективу вместе с историей эксплуатации, чтобы получить полный анализ системы. Это позволяет выполнить корректирующие действия до того, как будет снижен срок службы жидкости или эффективность оборудования.

                        При подготовке пробы жидкости для отправки на анализ берите пробу из «активной» части системы, предпочтительно у потребителя тепла или циркуляционного насоса. Жидкость должна циркулировать при температуре 200 ° F (111 ° C). Не отбирайте пробы из расширительного или дренажного бачка. Также важно, чтобы образец был помещен прямо в сосуд для образца.

                        СОВЕТ 8:

                        Установить эффективные фильтры теплоносителя

                        Фильтрация продлит срок службы жидкости и снизит затраты на обслуживание системы.Эти преимущества возрастают по мере увеличения рабочей температуры системы.

                        Для общих компонентов рекомендуется фильтр 10 мкм. Запорные клапаны должны быть закрытого типа, чтобы можно было очищать фильтр без остановки системы.

                        Для систем с центробежными насосами рекомендуется установка боковой фильтрации (рисунок 2). При конфигурации с боковым потоком оптимальная скорость потока через фильтр составляет 10 процентов от полного потока системы. Как минимум, обеспечить циркуляцию не менее 3% всего потока системы через боковой фильтр.

                        Встроенные фильтры следует использовать только с поршневыми (шестеренчатыми) насосами (рис. 3). Никогда не устанавливайте линейный фильтр в системе, в которой используется центробежный насос. Второй фильтр, подключенный параллельно (дуплекс), может быть установлен вместо ручного байпаса для критических применений, таких как высокотемпературные электрические системы.

                        СОВЕТ 9:

                        Очистите систему промывочной жидкостью

                        Промывочная жидкость предназначена для использования при запуске или общем обслуживании систем теплоносителя.Новые системы могут содержать прокатную окалину, брызги сварочного шва, шлак, флюс, охлаждающее масло, защитные покрытия, грязь и воду. Абразивное загрязнение может повредить уплотнения насоса, подшипники и регулирующие клапаны. Мельничная окалина и брызги сварочного шва могут способствовать окислению жидкости и растрескиванию. Масло, покрытия и флюс термически нестабильны и могут вызывать разложение жидкости. Использование промывочной жидкости для удаления этих загрязнений из системы перед добавлением чистого теплоносителя сведет к минимуму необходимость технического обслуживания и поможет продлить срок службы жидкости.Промывочная жидкость также полезна для удаления твердых частиц, шлама, некоторого количества закоксованного материала и оставшегося использованного теплоносителя перед заправкой системы новым теплоносителем во время замены жидкости.

                        Не используйте воду для очистки собранной системы или для испытания системы под давлением. Вместо этого используйте промывочную жидкость, теплоноситель или инертный газ. Кроме того, повышайте давление в жидкости азотом, а не воздухом, чтобы минимизировать окисление жидкости.

                        При заполнении системы промывочной жидкостью медленно закачивайте жидкость в систему снизу вверх, чтобы выпустить воздух.Заливка сверху (заливка в расширительный бачок) затрудняет выход воздуха и излишне аэрирует жидкость. Часто удобное место для заполнения системы – это продувочный штуцер на сетчатом фильтре. Для перекачки жидкости используйте небольшой поршневой насос, а не насос системы.

                        СОВЕТ 10:

                        Используйте лист с советами по поиску и устранению неисправностей

                        В таблице 1 приведен список проблем, которые могут возникнуть с вашей системой, и возможные причины. Если вы можете определить причины, то вы сможете систематически работать над ними, чтобы вернуть вашу систему в нормальное и эффективное состояние.PH


                        % PDF-1.4 % 343 0 объект > эндобдж xref 343 202 0000000016 00000 н. 0000004410 00000 н. 0000004595 00000 н. 0000004750 00000 н. 0000006474 00000 н. 0000007012 00000 н. 0000007096 00000 н. 0000007186 00000 н. 0000007291 00000 н. 0000007432 00000 н. 0000007488 00000 н. 0000007616 00000 н. 0000007672 00000 н. 0000007801 00000 н. 0000007857 00000 н. 0000007997 00000 н. 0000008053 00000 н. 0000008182 00000 н. 0000008238 00000 п. 0000008379 00000 п. 0000008435 00000 н. 0000008603 00000 н. 0000008659 00000 н. 0000008792 00000 н. 0000008884 00000 н. 0000009060 00000 н. 0000009116 00000 п. 0000009212 00000 н. 0000009316 00000 п. 0000009482 00000 н. 0000009538 00000 п. 0000009632 00000 н. 0000009764 00000 н. 0000009921 00000 н. 0000009977 00000 н. 0000010080 00000 п. 0000010199 00000 п. 0000010368 00000 п. 0000010424 00000 п. 0000010549 00000 п. 0000010668 00000 п. 0000010830 00000 п. 0000010885 00000 п. 0000010994 00000 п. 0000011129 00000 п. 0000011287 00000 п. 0000011342 00000 п. 0000011438 00000 п. 0000011554 00000 п. 0000011715 00000 п. 0000011770 00000 п. 0000011899 00000 п. 0000011954 00000 п. 0000012053 00000 п. 0000012154 00000 п. 0000012209 00000 п. 0000012329 00000 п. 0000012384 00000 п. 0000012509 00000 п. 0000012564 00000 п. 0000012676 00000 п. 0000012731 00000 п. 0000012841 00000 п. 0000012896 00000 п. 0000012951 00000 п. 0000013067 00000 п. 0000013122 00000 п. 0000013282 00000 п. 0000013337 00000 п. 0000013437 00000 п. 0000013537 00000 п. 0000013708 00000 п. 0000013763 00000 п. 0000013893 00000 п. 0000014015 00000 п. 0000014124 00000 п. 0000014179 00000 п. 0000014319 00000 п. 0000014374 00000 п. 0000014486 00000 п. 0000014541 00000 п. 0000014662 00000 п. 0000014717 00000 п. 0000014771 00000 п. 0000014826 00000 п. 0000014933 00000 п. 0000014988 00000 п. 0000015098 00000 п. 0000015153 00000 п. 0000015208 00000 п. 0000015263 00000 п. 0000015318 00000 п. 0000015373 00000 п. 0000015428 00000 п. 0000015483 00000 п. 0000015593 00000 п. 0000015648 00000 п. 0000015774 00000 п. 0000015829 00000 п. 0000015950 00000 п. 0000016005 00000 п. 0000016137 00000 п. 0000016192 00000 п. 0000016302 00000 п. 0000016357 00000 п. 0000016469 00000 п. 0000016524 00000 п. 0000016579 00000 п. 0000016635 00000 п. 0000016754 00000 п. 0000016810 00000 п. 0000016949 00000 п. 0000017004 00000 п. 0000017059 00000 п. 0000017115 00000 п. 0000017226 00000 п. 0000017282 00000 п. 0000017414 00000 п. 0000017470 00000 п. 0000017600 00000 п. 0000017656 00000 п. 0000017777 00000 п. 0000017833 00000 п. 0000017943 00000 п. 0000017999 00000 н. 0000018126 00000 п. 0000018182 00000 п. 0000018303 00000 п. 0000018359 00000 п. 0000018415 00000 п. 0000018471 00000 п. 0000018580 00000 п. 0000018636 00000 п. 0000018692 00000 п. 0000018748 00000 п. 0000018865 00000 п. 0000018921 00000 п. 0000019038 00000 п. 0000019094 00000 п. 0000019220 00000 п. 0000019276 00000 п. 0000019394 00000 п. 0000019450 00000 п. 0000019570 00000 п. 0000019626 00000 п. 0000019744 00000 п. 0000019800 00000 п. 0000019856 00000 п. 0000019912 00000 п. 0000020027 00000 н. 0000020083 00000 п. 0000020197 00000 п. 0000020253 00000 п. 0000020389 00000 п. 0000020445 00000 п. 0000020501 00000 п. 0000020557 00000 п. 0000020587 00000 п. 0000020617 00000 п. 0000020640 00000 п. 0000022145 00000 п. 0000022168 00000 п. 0000023518 00000 п. 0000023541 00000 п. 0000024928 00000 п. 0000024951 00000 п. 0000026168 00000 п. 0000026191 00000 п. 0000027517 00000 п. 0000027540 00000 п. 0000028861 00000 п. 0000028892 00000 п. 0000029457 00000 п. 0000029608 00000 п. 0000029631 00000 п. 0000030899 00000 п. 0000030922 00000 п. 0000032160 00000 п. 0000054829 00000 н. 0000055053 00000 п. 0000055132 00000 п. 0000055156 00000 п. 0000055677 00000 п. 0000055699 00000 п. 0000055721 00000 п. 0000055939 00000 п. 0000056020 00000 п. 0000056103 00000 п. 0000056186 00000 п. 0000056269 00000 п. 0000056350 00000 п. 0000056433 00000 п. 0000056516 00000 п. 0000056723 00000 п. 0000056806 00000 п. 0000056889 00000 п. 0000056970 00000 п. 0000057053 00000 п. 0000057136 00000 п. 0000057162 00000 п. 0000004806 00000 н. 0000006451 00000 п. трейлер ] >> startxref 0 %% EOF 344 0 объект > / PageMode / UseOutlines / Контуры 348 0 R >> эндобдж 345 0 объект M “Զ X40 {5 \ (i99Y) / U (‘

                        Устранение неполадок пакета спа-услуг

                        | Новости бассейнов и спа

                        Процесс устранения: при поиске и устранении неисправностей в спа-пакете главное – изолировать неисправный компонент оборудования – электрическую сеть, электрические соединения, систему управления или нагрузку.

                        Для многих технических специалистов отказ одной или нескольких функций спа может стать утомительной игрой в угадывание. Устранение неполадок начинается с наблюдения за симптомами, а затем пошагового обхода системы для решения проблемы.

                        1. Знайте, что вы против

                        Существует три основных типа систем, управляющих переносными СПА. В них обычно есть только пять или шесть компонентов, которые имеют решающее значение для основных функций спа. Неважно, использует ли система твердотельную печатную плату, воздушные переключатели или другие электромеханические устройства для управления, функции остаются прежними.

                        Все остальное в спа является аксессуаром (фонари, воздуходувки, озонаторы, стереосистемы, подкачивающие насосы и т. Д.) И обычно не имеет отношения к этим основным функциям. Это не означает, что аксессуары не могут повлиять на эти функции, но признание того, что они не критичны, позволяет изолировать их для проверки основных операций.

                        Система 1: двухскоростной первичный насос

                        В этой системе насос перемещает воду через коллектор во время фильтрации и гидротерапии.Система управления определяет, какая скорость будет выбрана, а подключенная служба определяет, будет ли выбран нагреватель только с низкой или одновременно с низкой и высокой скоростью насоса.

                        Система 2: два односкоростных насоса

                        В этой системе циркуляционный насос может работать на дробной мощности (пример: 1/10 л.с.) и работать 24 часа в сутки, если в систему подается питание. Нет циклов фильтра, и он нагревается всякий раз, когда есть вызов от датчика. (Имейте в виду, что все больше и больше электронных систем с печатными платами теперь используют так называемые «летние настройки».”Когда температура поднимается на два или три градуса выше установленной температуры, циркуляционный насос выключается. Он снова включится, когда температура упадет на один градус ниже установленного. Это должно быть указано в руководстве пользователя.) Здесь струйный насос не подключен к коллектору отопления и не имеет никакого отношения к регулированию температуры.

                        Система 3: один односкоростной насос и без нагревателя (система рекуперации тепла)

                        Эти системы используют тепло от работающего двигателя насоса или трение воды в водопроводе для повышения температуры воды.Насос работает каждый раз, когда датчик требует тепла. Он также запускается, если выбран цикл фильтрации. Работа насоса имеет решающее значение для работы этой ванны.

                        2. ИДЕНТИФИКАЦИЯ НАСТОЯЩЕЙ ПРОБЛЕМЫ

                        Ничто не тратит больше времени, чем устранение неполадок, которые на самом деле не связаны с реальной проблемой. Чтобы исключить эту возможность, вам необходимо связаться с клиентами, чтобы понять, что они видят, а также самостоятельно воссоздать проблему, чтобы у вас был непосредственный пример симптомов, ведущих к сбою.

                        Выполните следующие действия:

                        1. Если возможно, попросите клиента использовать систему, чтобы продемонстрировать проблему.

                        2. Управляйте системой самостоятельно и выполняйте как можно больше функций, чтобы убедиться, что вы видите «все» проблемы (Пример: сообщенная проблема отсутствия тепла становится довольно очевидной, если нет потока воды вообще, независимо от выбранной скорости насоса. ).

                        3. Визуально осмотрите корпус и зону ванны на предмет очевидных проблем (незакрепленная или сгоревшая проводка, протекающая водопроводная сеть, сломанное или отсутствующее оборудование и т. Д.). Даже если он не связан, он дает вам хорошее представление о состоянии ванны и о предметах, которые, вероятно, необходимо будет исправить в какой-то момент.

                        3. НАЧАТЬ ТЕСТИРОВАНИЕ

                        Протестируйте систему, чтобы изолировать отказавший компонент / компоненты. Для целей этой статьи успех будет измеряться путем правильного определения отказавшего компонента оборудования (электроснабжения, подключения проводки, системы управления или нагрузки).

                        Обычно проблему можно разделить на три типа:

                        1.Ничего не работает

                        2. Что-то не включается

                        3. Что-то не выключается

                        Хотя невозможно охватить все возможные сценарии, следующие примеры должны дать хорошее представление о потоке тестов, которые могут возникнуть. необходимо изолировать каждую из проблем.

                        Проблема 1A: ничего не работает

                        Хотя эта проблема часто воспринимается как устрашающая, потому что у вас есть только один индикатор, это действительно самый простой способ изолировать компонент оборудования.Есть только несколько компонентов, которые могут отключить каждую функцию в спа.

                        Выключатель, предохранитель или GFCI выходят из строя сразу после запуска:

                        1. Если устройство является внутренним для системы управления:

                        a. Убедитесь, что рабочее напряжение достигает системы управления. Если напряжение неправильное (240 В переменного тока от L1 Черный до L2 Красный и 120 В переменного тока от нейтрального белого к L1 и L2, 120 В переменного тока от земли к L1 и L2, 0 В переменного тока от земли к нейтрали) и выключатель / GFCI «установлен», вызовите квалифицированного электрика, чтобы оценить услугу.

                        г. Отключите питание и отсоедините все нагрузочные устройства от системы управления, включая оба провода нагревателя.

                        г. Замените предохранитель или сбросьте прерыватель / GFCI.

                        г. Если устройство остается включенным, выключите питание и повторно подключайте одно нагрузочное устройство за раз, пока неисправность не повторится. (Помните, что вы не можете нагревать без работающего насоса, поэтому подключите двигатель насоса до проводов элемента.)

                        e. Подозревается последняя нагрузка, подключенная до повторного появления симптома. (Обязательно проверьте проводку между устройством управления и нагрузкой, прежде чем что-либо заменять.)

                        2. Если устройство является внешним по отношению к системе управления (служебный выключатель или GFCI):

                        a. Отключите питание и отсоедините все нагрузочные устройства от системы управления, включая оба провода нагревателя.

                        г. Замените предохранитель или сбросьте прерыватель / GFCI.

                        г. Если устройство остается включенным, выключите питание и повторно подключайте одно нагрузочное устройство за раз, пока сбой не повторится снова. (Помните, что вы не можете нагревать без работающего насоса, поэтому подключайте двигатель насоса до проводов элемента.)

                        Подозревается последняя нагрузка, подключенная до повторного появления симптома.(Обязательно проверьте проводку между устройством управления и нагрузкой, прежде чем что-либо заменять.)

                        3. Если устройство продолжает отключаться при отключенных всех нагрузках, отсоедините служебную проводку от системы управления и изолируйте ее от короткого замыкания или заземления.

                        а. Сбросьте прерыватель / GFCI.

                        г. Если устройство остается настроенным, снимите элемент управления для оценки квалифицированным специалистом. Не забудьте отключить обслуживание и пометить выключатель.

                        г. Если устройство продолжает отключаться с отключенной системой управления, вызовите квалифицированного электрика для оценки электрического обслуживания.

                        Проблема 1Б: какое-то время все работает нормально, а потом ничего не работает.

                        Это немного сложнее изолировать, потому что бывает сложно «поймать», когда он выходит из строя. Когда возникает проблема, очень важно определить, что работает. Еще одним индикатором будет то, какое из устройств безопасности выходит из строя при возникновении проблемы.

                        Прерыватель, предохранитель или GFCI выходят из строя после работы в течение неопределенного времени:

                        1. Убедитесь, что рабочее напряжение достигает системы управления.

                        а. Если напряжение неправильное (240 В переменного тока от L1 Черный до L2 Красный и 120 В переменного тока от нейтрального белого к L1 и L2, 120 В переменного тока от земли к L1 и L2, 0 В переменного тока от земли к нейтрали) и выключатель / GFCI «установлен», вызовите квалифицированного электрика, чтобы оценить услугу.

                        г. Если GFCI или прерыватель периодически выходят из строя, но (если он установлен) напряжение на регуляторе правильное, тогда:

                        • Отключите питание и отключите все нагрузки, кроме основного насоса и нагревателя (вентилятор, озон, свет и т. Д.)).

                        • Дайте установке поработать примерно такое же время. Если агрегат снова выходит из строя во время этого теста, проблема либо в нагревателе, либо в основном насосе. Отключите нагреватель и повторите тест.

                        • Если GFCI не срабатывает при отключенном нагревателе, вероятно, проблема в нагревателе. Если он снова выходит из строя, то подозревается главный насос. Если устройство продолжает выходить из строя после того, как оба были изолированы, проверьте, нет ли ослабленного оборудования или проводки, вызывающих короткое замыкание внутри элемента управления. Если ничего не обнаружено, то может потребоваться оценка контроля в квалифицированной ремонтной мастерской.

                        • Осмотрите предполагаемую нагрузку на предмет очевидного замыкания на массу. (Обязательно включите соединительную проводку в вашу проверку). При необходимости замените.

                        • Если устройство не выходит из строя при отключенных аксессуарах, повторно подключите одно устройство и повторите тест. Продолжайте повторно подключать вспомогательные нагрузки, пока неисправность не возникнет снова.

                        • Последняя подключенная нагрузка перед повторным возникновением проблемы является подозрительной. (Обязательно проверьте проводку между устройством управления и нагрузкой, прежде чем что-либо заменять.)

                        г. Если предохранитель системы вышел из строя и напряжение на регуляторе соответствует норме, тогда:

                        • Не обращайте внимания на нагреватель, потому что он обычно не защищен предохранителем системы.

                        • Выключите питание, отсоедините все соединения нагрузки и замените предохранитель системы.

                        • Снова включите питание и включите систему. Если предохранитель снова выходит из строя, проверьте, нет ли ослабленных проводов или короткого замыкания внутри блока управления. Если ничего очевидного не обнаружено, возможно, необходимо проверить систему управления в квалифицированной ремонтной мастерской.

                        • Если предохранитель не исправен, повторно подключите каждую нагрузку и дайте системе поработать в течение определенного времени. Продолжайте подключать нагрузки и работающую систему, пока проблема не повторится.

                        • Подозревается последняя нагрузка, которую вы подключаете перед тем, как предохранитель снова выйдет из строя. (Обязательно проверьте проводку между устройством управления и нагрузкой, прежде чем что-либо заменять.)

                        Примечание. Альтернативный метод оценки характеристик нагрузки – это выполнить проверку потребляемого тока на подозрительном устройстве.

                        Проблема 2: Что-то не включается

                        1.Убедитесь, что на регулятор поступает надлежащее напряжение (см. Предыдущие примеры).

                        2. Определите устройство, которое должно работать, и убедитесь, что система управления запрашивает его работу. (У большинства устройств с верхней частью есть индикатор, который загорается при выборе устройства.) Также убедитесь, что никаких сообщений об ошибках не сообщается (для работы большинства устройств необходимо удалить ошибки).

                        3. Подойдите к прибору и измерьте напряжение, достигающее прибора.

                        4. Если напряжение в норме, значит, устройство подозрительно.

                        5. Если напряжение плохое, перейдите к контроллеру и измерьте напряжение на проводах, ведущих к управляющей розетке. (Особенно с твердотельными элементами управления, вы не должны пытаться считывать напряжение, отсоединив проводку нагрузки. Многие производители теперь используют схемы демпфирования, которые будут давать ложные показания, если они не подключены к устройству нагрузки.)

                        6. Если напряжение составляет исправны соединения розетки управления, значит, проводка розетки или кабель являются подозрительными.

                        7. Если напряжение плохое, управление необходимо отремонтировать в квалифицированной ремонтной мастерской.

                        Проблема 3: Что-то не выключается

                        1. Убедитесь, что на регулятор поступает правильное напряжение (см. Предыдущие примеры).

                        2. Убедитесь, что управление правильно настроено для желаемой операции и что нет сообщений об ошибках. (Некоторые ошибки, такие как «Freeze», могут удерживаться на определенных загрузочных устройствах, пока ситуация не будет разрешена.)

                        3. Если элемент управления установлен правильно и ошибок нет, проблема находится внутри элемента управления. Невозможно “включить” нагрузочные устройства или соединения.«Контроль может быть оценен квалифицированной ремонтной службой.

                        Уилли Уайз – бывший технический директор Spa Parts Plus в Прескотт-Вэлли, штат Аризона.

                        Системы рециркуляции горячей воды: как они работают

                        В «Разумная сантехника », FHB # 216 главный сантехник Дэйв Йейтс обращается к проектированию водопровода для всего дома. Более совершенная водопроводная техника – это интеграция системы рециркуляции горячей воды .

                        Система рециркуляции предназначена для почти мгновенного поступления горячей воды в кран. Помимо устранения неудобного ожидания горячей воды, система рециркуляции экономит тысячи галлонов воды ежегодно, вода, которая в противном случае пошла бы в канализацию, когда домовладелец ждал, пока горячая вода не пойдет от водонагревателя к крану или насадке для душа. (Для получения дополнительной информации о значении этой экономии воды см. «Устранение дефицита воды домой», FHB # 212.)

                        Есть два типа систем: те, которые основаны на насосе с электрическим приводом, и те, которые питаются самотеком и основаны на термосифонировании.Насосные системы можно настроить одним из нескольких способов: переключателем, таймером и датчиком движения, который предупреждает систему о начале работы. Усовершенствования в конструкции насоса сделали эти системы более эффективными, чем они были в прошлом (см. Ссылку ниже).

                        Вот как работает система рециркуляции.

                        Система регулирования по запросу

                        Гэри Кляйн, управляющий директор Affiliated International Management и бывший специалист по энергетике в Энергетической комиссии Калифорнии, говорит, что наиболее эффективный тип рециркуляционной системы использует насос, который приводится в действие переключателем или датчиком движения.Эти системы потребляют наименьшее количество энергии, экономят наибольшее количество воды и имеют самые низкие эксплуатационные расходы. Компромисс в том, что эти системы немного медленнее, чем другие типы.

                        1. Переключатель или датчик движения, расположенный рядом с каждым приспособлением, включает энергоэффективный циркуляционный насос.

                        2. В насосе находятся датчик температуры и обратный клапан, предотвращающий попадание воды в обратную линию. Насос перекачивает воду, которая находится в трубопроводе, обратно в водонагреватель. Датчик сообщает насосу, когда горячая вода поступает в самый дальний кран, и отключает насос.В качестве альтернативы датчик может быть размещен на обратной линии сразу после последнего крана в системе и подключен к насосу. Это позволит сократить время работы насоса.

                        Система с гравитационной подачей

                        Старший сантехник Дэйв Йейтс любит простоту системы с гравитационной подачей. Система с гравитационной подачей основана на термосифонировании, при котором горячая вода поднимается вверх по системе, а более плотная, холодная вода падает вниз. Чтобы такая система работала, водонагреватель должен располагаться ниже кранов с горячей водой, которые он будет обслуживать.Хотя изоляция труб и короткие участки водопровода помогают снизить потери тепла и потребление энергии в режиме ожидания, эта система потребляет больше энергии, чем другие, поскольку работает 24 часа в сутки. Однако, поскольку нет насосов, которые нужно устанавливать или обслуживать, эта система, пожалуй, является наиболее удобной для пользователя.

                        1. Горячая вода поднимается в верхнюю часть системы.

                        2. Вода, которая охлаждается в системе, тяжелее и плотнее подаваемой горячей воды и падает через обратную линию в самую низкую точку системы – водонагреватель.

                        3. Обратный клапан предотвращает попадание воды из водонагревателя обратно в обратную линию.

                        4. Холодная вода нагревается и циркулирует по линиям горячего водоснабжения, начиная процесс термосифонирования заново.

                        Подробнее о рециркуляции горячей воды:

                        Плата за рециркуляцию горячей воды – Новая насосная технология делает рециркуляцию горячей воды более эффективной, чем когда-либо.

                        Устранение проблемы с горячей водой – Этот обзор вопросов и ответов от Green Building Advisor исследует проблему с горячей водой в системе с рециркуляционным насосом.

                        Горячая вода без потерь холодной – Мэтт Райзингер описывает, как насос для горячей воды Metlund D-Mand Instate может вылечить слабое место, характерное для систем рециркуляции.

                        Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

                        Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

                        ×

                        Зональные клапаны и электрические схемы трубопроводов водогрейного котла

                        Монтажные и электрические схемы | Зональные клапаны трубопроводов водогрейного котла

                        Органы управления проводкой могут быть простыми и сложными.Если вы не поймете правильно, это не сработает, и вы взорвете трансформатор. Для тех, кто подключил множество устройств управления, следует посоветовать. Сначала прочтите инструкцию и получите представление о проводке в своей голове. Разберитесь в функциях подключаемых устройств и в последовательности управления. Тогда делайте это маленькими шагами. Кроме того, если трансформатор не подключен к плавкой вставке, установите ее, чтобы не перегореть трансформатор.

                        Конечно, вы собираетесь подключать все зонные клапаны при выключенном питании, но когда вы включаете питание, если вы не сделаете это правильно, вы можете взорвать трансформатор.В системах со старыми ртутными ртутными терморегуляторами вы также можете взорвать обогреватель. Просто убедитесь, что вы понимаете, что делаете, и убедитесь, что все делаете правильно. Следовательно, дважды проверьте все, прежде чем включать питание.

                        Место установки | Зональные клапаны трубопроводов водогрейного котла

                        Зональные клапаны обычно устанавливаются на обратной стороне контура горячей воды независимо от типа используемого контура. Есть преимущества для установки на обратной стороне петли.Во-первых, обратная сторона контура имеет более низкую температуру, поэтому зонный клапан будет подвергаться меньшему нагреву. Это может продлить срок службы клапана. Если вы спросите 20 сантехников или специалистов по бойлерам, вы, скорее всего, получите разные причины для места установки. Кроме того, установка на стороне подачи, если клапан рассчитан на давление напора, предотвратит паразитный поток в подводку других контуров зоны.

                        Кроме того, существуют и другие соображения, например, до циркуляционного насоса или после циркуляционного насоса.Многие из этих соображений зависят от типа насоса, рабочего давления в системе, количества зон, а также типа и номинала клапана. Наконец, каждая установка отличается в зависимости от условий, поэтому обязательно проконсультируйтесь с водопроводчиком или профессиональным техником по котлам.

                        ВА Номинальная мощность и функция | Зональные клапаны трубопроводов водогрейного котла

                        Вам также необходимо согласовать номинальную мощность трансформатора в ВА для нескольких зон. Найдите номинальную мощность трансформатора в ВА, а затем подсчитайте все нагрузки, которые у вас есть на этом трансформаторе.Затем это простая математика, складывающая эти номинальные нагрузки VA вместе. Никогда не превышайте номинальную мощность трансформатора в ВА. Кроме того, трансформаторы дешевы. Увеличьте до следующего доступного размера или размера, который легко соответствует всем номинальным характеристикам нагрузки в ВА.

                        Кроме того, если вы подключаете другой зонный клапан, убедитесь, что он совместим. Убедитесь, что вы понимаете, что с ним происходит и как работает. В чем разница между старым зонным клапаном и новым зонным клапаном? Ханиуэлл, Тако, Уайт Роджерс ……….не имеет значения, кроме функции и способа подключения. Всегда старайтесь получить точную замену, если она доступна. Кроме того, прочтите инструкции и убедитесь, что все поняли правильно!

                        Схемы подключения зонного клапана | Нажмите на диаграмму зонального клапана, чтобы увеличить

                        Эти диаграммы зонального клапана представляют старые термостаты.

                        Вам может понравится

                        Добавить комментарий

                        Ваш адрес email не будет опубликован. Обязательные поля помечены *
