Электронный регулятор температуры на радиаторе отопления: принцип работы, типы устройств, установка и монтаж

Содержание

Электронный регулятор – терморегулятор тепловой энергии

Терморегулятор тепловой энергии или электронный регулятор температуры – это устройство, автоматически регулирующее температуру теплоносителя в заданных пределах либо в зависимости от измеренных внешних параметров. Присутствует во всех системах отопления, в качестве автономного прибора либо встроенного в тепловые приборы модуля. Может дублироваться на нескольких уровнях, если система имеет особо важное значение, применяется на взрывоопасных и пожароопасных объектах.

Данные устройства могут классифицироваться по различным параметрам. В частности их различают по следующим критериям:

  • по сфере применения электронный регулятор может быть бытовым, комнатным, промышленным, аварийным;
  • по типу применяемых датчиков электронный регулятор может быть цифровым либо аналоговым;
  • по функциональности: регулируемый, программируемый, с функцией дистанционного управления;
  • в зависимости от способа монтажа электронный регулятор может быть устанавливаемым в магистраль тепловой системы, в отопительное устройство либо независимым.

Применение автоматизированного регулирования в отопительных системах позволяет съэкономить до 25% расходов на отопление.

По своему устройству электронный терморегулятор отопления состоит из двух основных частей: клапана и чувствительного элемента, на работу которых не требуется дополнительной энергии.


Беспроводная электронная термостатическая головка

Пульт дистанционного радиоуправления для электронных термостатических головок

Радиодатчик состояния окна для электронных темостатических головок

Беспроводной USB накопитель для программирования электронных термостатических головок

Беспроводной настенный термостат

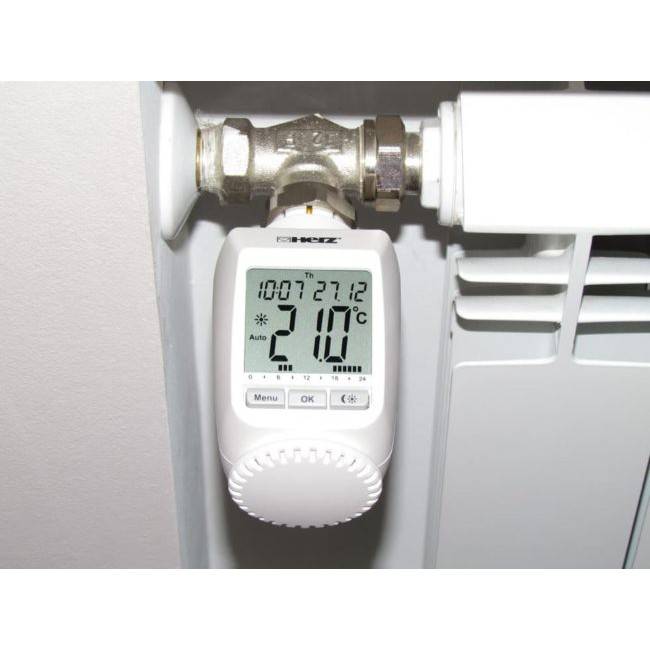

Электронная термостатическая головка

Электронная термостатическая головка ETKF+

Беспроводной настенный термостат ETKF+

Радиодатчик состояния окна ETKF+

Терморегулятор тепловой энергии устанавливается в соответствии с однотрубной или двухтрубной системой. В однотрубной системе требуется изменить схему подключения радиатора отопления за счет специальной перемычки – так называемого байпаса.

В случае установки устройства на радиатор отопления, устройство размещается перед радиатором в специально сделанное отверстие по ходу поступления теплоносителя. Термостатический элемент монтируется в горизонтальном положении, так как это влияет на уровень производительности теплоносителя.

Как указано выше, условием установки устройства в однотрубную систему является наличие трубной перемычки. Последняя позволяет достичь независимой циркуляции теплоносителя в трубах, по которым он поступает в радиатор. На корпусах таких электронных регуляторов температуры наносится указатель в виде стрелки, показывающей направление движения теплоносителя.

Чувствительный элемент реагирует на изменение температуры в отапливаемом помещении. За счет этого достигается постоянная регулировка микроклимата. Мы предлагаем нашим покупателям современное и надежное оборудование, с которым в любом помещении будет тепло и уютно.

3.14zdc

Выбор термостата – Blackhawk Supply

Термостат является неотъемлемой частью вашей системы отопления и охлаждения. Вам нужен правильный термостат для удобного контроля температуры центрального отопления. Это также поможет, если ваш регулятор температуры безопасен и энергоэффективен.

Теперь найти подходящий термостат непросто. Как выбрать наилучший контроллер для вашей системы при таком количестве регуляторов температуры, представленных на рынке?

Отличные новости! Мы знаем о различных регуляторах температуры и можем помочь вам выбрать лучший. Кроме того, мы расскажем вам, как настроить термостат, чтобы сэкономить больше денег.

Звучит интересно? Продолжайте читать, чтобы узнать больше.

Что такое термостат?

Термостат – это контроллер для вашей системы отопления и охлаждения. Это устройство необходимо для системы HVAC, потому что без него невозможно настроить параметры температуры.

Вам не нужно учиться пользоваться термостатом центрального отопления. Эти устройства просты — вам просто нужно установить желаемую температуру, чтобы они работали.

Итак, как они работают?

  1. Термостат посылает электричество для питания нагревательного элемента вашего оборудования.
  2. После того, как комнатная температура достигнет желаемого уровня, термостат прекратит подачу электрического тока, позволяя обогревателю остыть.
  3. Процесс автоматически запускается для поддержания температуры.

Существует две категории термостатов: низковольтные и сетевые термостаты.

  • Термостаты сетевого напряжения используют для работы 120 или 240 Вольт. Обычно они управляют нагревателями плинтуса. Эти термостаты подключаются через однополюсную или двухполюсную проводку к автоматическим выключателям (или блокам предохранителей).
  • Низковольтным термостатам требуется 24 В или меньше. Большинство термостатов центрального отопления являются низковольтными и обычно используются для электрических печей, тепловых насосов и котлов.

Вы можете подключить термостат центрального отопления несколькими способами, в зависимости от его типа:

  • Проводное подключение
  • Подключение через трансформатор (для снижения напряжения)
  • Беспроводные устройства, работающие от батареек

Теперь давайте посмотрим, как термостат может улучшить ваше оборудование центрального отопления.

Преимущества термостата центрального отопления

Высококачественные устройства могут помочь вам более эффективно контролировать температуру и сэкономить больше денег. Вот как ваша система центрального отопления выигрывает от термостата:

  • Управление и планирование.
    Вы можете легко регулировать температуру для выбранных комнат и планировать отопление и горячее водоснабжение.
  • Снижает выбросы. Усовершенствованные термостаты обеспечивают более точное управление, позволяя вашему оборудованию производить меньше выбросов двуокиси углерода (CO2).
  • Энергоэффективность. Вы оптимизируете потребление энергии с помощью точного контроля температуры и программируемого графика.
  • Экономия затрат. Использование правильного оборудования может сэкономить более 100 долларов США и 700 фунтов (320 кг) выбросов CO2 в год.

Как видите, установка передового отопительного и термостатического оборудования имеет неоспоримые плюсы. Но какой терморегулятор выбрать?

Различные типы регуляторов температуры

На рынке предлагается множество технологий термостатов для жилых и коммерческих помещений. Вы можете выбрать от простого механического домашнего термостата до продвинутого интеллектуального термостата центрального отопления.

Давайте рассмотрим каждую категорию поближе.

Ртутный контакт (аналоговый термостат)

Ртутный контактный термостат имеет циферблат с цифрами, указывающими температуру. Устройство содержит стеклянный флакон (ампулу) с ртутью, прикрепленный к биметаллической полосе (катушке). Ртуть внутри контролирует открытие и закрытие контакта переключателя.

Аналоговый термостат — наиболее распространенный тип бытового терморегулятора. Простота, долговечность и низкая цена делают их идеальными для школ, домов престарелых и офисов.

Однако этим устройствам не хватает точности, энергоэффективности и настраиваемости электронных термостатов.

Механический термостат

Механический термостат основан на биметаллической пластине катушки, как и аналоговое устройство. Но в отличие от аналоговых термостатов, в механическом устройстве нет ампулы с ртутью.

Этот контроллер использует простой механический контакт для управления температурой. Он также включает в себя антиципатор тепла — провод, который крепится к полосе для регулировки параметров температуры.

Необходимо помнить, что механические и аналоговые термостаты не показывают реальную температуру в помещении. Они менее точны, чем цифровые (электронные) приборы. Температура, которую вы видите на механических термостатах, обычно примерно на пять градусов отличается от реальной.

Цифровой термостат

Цифровые термостаты полагаются на электронное управление вместо биметаллической катушки. Эти устройства используют встроенные электронные датчики для определения и контроля температуры в помещении. Поэтому цифровые комнатные термостаты для центрального отопления обеспечивают более точное управление, чем аналоговые и механические устройства.

Цифровые устройства также оснащены понятными светодиодными дисплеями для более удобного управления. Вы можете изменить режимы (например, обогрев, охлаждение и вентилятор), настройки температуры и выключить систему отопления несколькими щелчками мыши. Однако эти устройства не так совершенны, как программируемые термостаты.

Электронный программируемый (интеллектуальный) термостат

Интеллектуальные (программируемые) термостаты представляют собой усовершенствование цифровых устройств с более полезными функциями. Итак, что такое программируемый термостат?

Программируемые комнатные термостаты центрального отопления позволяют контролировать температуру и режимы работы для различных помещений. И самое приятное — эти устройства позволяют управлять вашими системами центрального отопления с помощью компьютеров или мобильных устройств. С некоторыми умными термостатами вы можете управлять своим отопительным оборудованием из любой точки мира через Интернет.

Автоматизация — это еще одно отличие интеллектуальных термостатов от цифровых контроллеров. Усовершенствованные устройства учатся на основе выбора пользователя для оптимизации температуры, контроля горячей воды и использования энергии.

Термостатический клапан радиатора

Описывая, что такое термостатический клапан радиатора, следует отметить, что это устройство не управляет клапаном котла. Вместо этого термостатические радиаторные клапаны (TRV) управляют потоком горячей воды в радиаторе.

TRV подключаются сбоку радиатора. Обычно они имеют числовые символы (от нуля до шести), обозначающие уровень выделяемого тепла. Термостат радиатора центрального отопления определяет температуру окружающего воздуха, чтобы поддерживать температуру воды на желаемом уровне.

Некоторые TRV могут быть подключены к интеллектуальным термостатам, что позволяет удаленно контролировать и контролировать уровень нагрева радиатора с помощью мобильного устройства.

Термостат бака (термостат котла)

Термостат бака (котла) регулирует уровень подачи тепла в водяных баках.

Эти устройства просты и работают аналогично TRV. На термостате необходимо установить желаемый уровень температуры воды. Контроллер определяет температуру внутри резервуара и автоматически включает и выключает нагрев. Таким образом, вода в баках будет оставаться такой горячей, какой вам нужно.

Так же, как и TRV, некоторые термостаты цилиндров могут подключаться к интеллектуальным устройствам для дистанционного управления.

Как настроить новый термостат

Предположим, у вас есть подходящий термостат для вашей системы отопления или котла. Прямо сейчас вы можете подумать: «Как настроить термостат центрального отопления?»

Вот несколько моментов, о которых следует помнить при установке нового оборудования:

  • Держите термостат подальше от прямых солнечных лучей, так как солнечные лучи могут помешать ему точно определить температуру в помещении.
  • Лучшие места для установки термостата центрального отопления должны иметь хороший поток воздуха для более точных измерений.
  • Установите минимальную температуру перед установкой термостата и дайте ему поработать пару часов (это может помочь вам избежать проблем с конденсацией).

Не стесняйтесь обращаться за профессиональной помощью. Например, замена старых котлов на газовые комбинированные устройства может оказаться сложной задачей даже для опытных специалистов.

Настройки температуры термостата центрального отопления

Правильные настройки термостата создадут комфортную атмосферу в помещении. Кроме того, это снизит потребление энергии и выбросы CO2.

Вы хотите установить оптимальную температуру для термостата центрального отопления? Вот несколько правил для идеальных настроек:

  • Поддерживайте температуру выше 13 и ниже 30 градусов Цельсия (от 55 до 86 градусов по Фаренгейту) в теплое время года.
  • Рекомендуемая настройка термостата центрального отопления в холодное время года составляет около 20 градусов по Цельсию (86 градусов по Фаренгейту).
  • Старайтесь не повышать температуру, когда вам холодно.
  • Возьмите за привычку включать отопительное оборудование в начале дня, так оно быстрее согреет ваши комнаты.

Еще несколько советов тем, кто пользуется программируемыми (умными) термостатами. Настройте их так, чтобы они включались примерно за 30 минут до пробуждения. И если ваш дом пуст в рабочее время, запланируйте запуск термостата примерно за 30 минут до вашего возвращения домой.

Заключение

Правильный выбор регуляторов температуры центрального отопления и их правильное использование повысят ваш комфорт и помогут сэкономить деньги. То же самое произойдет и с заменой механических термостатов энергоэффективной электронной программируемой технологией.

Blackhawk Supply предлагает широкий ассортимент термостатов для центрального отопления на любой вкус. Выбирайте лучшее оборудование для дома или работы уже сегодня!

Управление отоплением

Управление отоплением

Назад к HVAC

Приводы для подогрева пола

Встраиваемые термостаты

Регуляторы циркуляции 900 55

Насосы системы отопления

Аксессуары для внутреннего термостата

Внутренние термостаты

Аксессуары для радиаторов

Аксессуары для радиаторов

Термостатические клапаны для радиаторов

Управление теплым полом

Беспроводные системы управления отоплением

  • Услуги
  • Руководства и учебные пособия
  • Тесты и обзоры продуктов

Дополнительные услуги

Управление отоплением: удобная и простая экономия затрат на отопление

  • Что такое управление отоплением?

  • Какие типы и типы управления отоплением доступны?

  • Заключение: Как купить правильный регулятор отопления

  • Примеры применения для регулятора отопления

  • FAQ – Часто задаваемые вопросы о регуляторах отопления

900 02

Что такое управление отоплением?

Управление нагревателем означает управление им, а не поддержание его в статичном состоянии в определенном рабочем состоянии. Цель состоит в том, чтобы внедрить систему управления, которая максимально точно удовлетворяет потребности в отоплении, чтобы эксплуатировать систему отопления с максимально возможной эффективностью .

Идеально работающая и оптимально настроенная система управления отоплением помогает экономить энергию, снижать эксплуатационные расходы и защищать окружающую среду.

Современные и интеллектуальные системы управления отоплением не только повышают комфорт проживания, но и предлагают множество функций комфорта. Таким образом, цифровое беспроводное управление отоплением может удобно управляться через домашний ПК или даже через приложение на смартфоне.

Также возможно запрашивать и отслеживать текущие рабочие состояния. Некоторые системы могут отправлять соответствующее сообщение в случае неисправности и тем самым помогают избежать неприятных сюрпризов в случае выхода из строя системы отопления.



Какие типы и типы управления отоплением доступны?

Регуляторы отопления доступны для различных компонентов систем отопления.

Самыми известными, безусловно, являются радиаторные термостаты; это регуляторы комнатной температуры, непосредственно прикрепленные к радиаторам. Механические радиаторные термостаты по-прежнему являются наиболее широко используемыми . Как правило, они не имеют прямой установки температуры в градусах Цельсия, а только шкалу с безразмерными числовыми значениями, например, от 1 до 6. Электронные радиаторные термостаты намного удобнее и точнее . Они позволяют точно и в градусах Цельсия установить желаемую температуру в помещении и регулируют очень точно и чувствительно. С помощью встроенных часов вы можете запрограммировать различные дневные и недельные программы для соответствующей желаемой температуры.

Комнатные термостаты обычно предназначены для настенного монтажа. Они также доступны в различных версиях.

Механические биметаллические регуляторы просты в настройке. Электронные контроллеры более точны и частично также допускают ШИМ-управление вместо простого управления включением-выключением . Цифровые комнатные термостаты являются наиболее эффективными. Они могут быть свободно запрограммированы пользователем. Все настройки выполняются легко, а текущую температуру можно контролировать с помощью дисплея. Комнатные термостаты доступны как со встроенными датчиками температуры, так и с выносным датчиком , например, для определения максимально допустимой рабочей температуры напольного отопления. Коммутационные выходы предназначены либо для стационарной проводки, либо комнатный термостат связывается по радиоканалу с соответствующими приемниками, которые управляют соответствующими приводами. Также доступны типы в качестве адаптера для розеток с заземляющим контактом.

Так называемые универсальные термостаты или термостаты общего назначения обычно представляют собой простые двухпозиционные регуляторы . Они также доступны в виде механических, электронных и цифровых контроллеров. В зависимости от ширины регулируемого температурного диапазона они универсально подходят для различных целей в области технологий нагрева и охлаждения. Встраиваемые и промышленные термостаты используются также в качестве двухступенчатых регуляторов для управления системами отопления и охлаждения. В зависимости от требований они предназначены для установки или крепления или доступны в версиях для монтажа на DIN-рейку.

Регуляторы циркуляции используются для включения циркуляционных насосов электрического отопления в контуре ГВС только при необходимости. С помощью этих элементов управления можно использовать преимущества существующих циркуляционных насосов, например, очень короткое время ожидания для нагрева воды, не принимая при этом недостатков, связанных с высоким потреблением энергии. Достигаются датчики температуры, которые должны быть прикреплены к системе трубопроводов, значения которых оцениваются системой управления циркуляцией.

Беспроводное управление отоплением не только позволяет легко модернизировать старые устройства управления отоплением, но и экономит дорогостоящие кабели для новых систем и, таким образом, снижает затраты на установку.

Можно интегрировать не только классические приводы, такие как приводы для подогрева пола, но и беспроводные радиаторные термостаты и многие другие компоненты. В зависимости от версии существуют расширенные и очень удобные возможности приложений, связанные с такими приложениями, как Conrad Connect, Apple HomeKit или IFTTT.

Современные высокоэффективные насосы системы отопления со встроенными электронными функциями управления способствуют эффективной работе системы отопления. Их энергопотребление значительно ниже, чем у обычных нерегулируемых тепловых насосов, что приводит к значительному снижению затрат на электроэнергию при относительно длительном времени работы в течение отопительного сезона. Кроме того, они уменьшают мешающий шум потока в радиаторах и в системе трубопроводов, поскольку они постоянно регулируют скорость насоса и расход в соответствии с фактическим потреблением.
Современные средства управления отоплением не только повышают комфорт в жилых и рабочих помещениях, , но и обеспечивают значительную экономию энергии и, следовательно, затрат благодаря сложным функциям . В дополнение к чистому повышению комфорта установка современных электронных систем управления отоплением часто окупается через короткое время.



Заключение: Как правильно купить регулятор отопления

В зависимости от системы отопления приобретаются необходимые компоненты. Термостаты с радиатором можно найти практически везде, и их можно легко заменить электронными термостатами. Беспроводные радиаторные термостаты также легко интегрируются в беспроводные регуляторы отопления . Тем не менее, локальная работоспособность электронного термостата сохраняется постоянно.

Напольное отопление в зданиях старой конструкции еще не имеет современного однокомнатного управления. Часто только регулятор расхода на распределителе отопительного контура добивается приближения к нужной температуре путем длительной пробы помещения; фактическое управление осуществляется централизованно через внешний датчик температуры и температуру подающей линии. Такие воздействия, как солнечный свет или работа других источников тепла в помещениях, не учитываются. В любом случае здесь стоит дооснащение радиосистемой управления отдельным помещением.

Старые тепловые насосы потребляют очень много энергии и должны быть заменены новыми высокоэффективными насосами. Они работают автономно и самоадаптируются, дополнительный блок управления не требуется.

Беспроводное управление отоплением доступно в версиях, которые можно интегрировать в системы домашней автоматизации. Также доступны системы , которыми можно управлять дистанционно, например, через смартфон. Это может быть полезно, если требуется непрерывный мониторинг и контроль, например, в домах отдыха или во время отпусков.



Пример применения 1: Замена неисправного или неэффективного теплового насоса

Циркуляционные насосы в контурах отопления и горячего водоснабжения обычно долговечны. Однако после длительного периода эксплуатации подшипники могут изнашиваться и издавать дребезжащие шумы, которые могут быть слышны за счет передачи корпусного звука в системе трубопроводов по всему дому.
Замена относительно проста, если в трубопроводе на стороне всасывания и нагнетания существующего насоса имеются запорные устройства. После отключения электрических соединений на старом насосе запорная арматура закрывается и осторожно ослабляются накидные гайки на фланцах труб. Неположенное ведро набирает воду. Теперь старый насос можно снять. Установите новый циркуляционный насос в обратном порядке. Следует отметить, что используются новые уплотнения, которые обычно уже входят в комплект поставки, и что фитинги трубопроводов проверяются на герметичность после установки . Затем следует прокачать систему отопления.



Пример применения 2: Модернизация однокомнатной системы управления теплым полом

Вам требуется радиосистема управления отоплением, состоящая из необходимого количества комнатных радиотермостатов и радиоприемников или многоканального радиоприемника и соответствующих приводов. Вмешательство в водяной контур не требуется .
Установите комнатные радиотермостаты в отдельных комнатах в подходящем месте. Идеально для этого подходят позиции на внутренних стенах, которые не подвергаются воздействию солнца в течение дня . Радиоприемник монтируется рядом с распределителем контура отопления и требует для питания сетевого напряжения. После установки управляющих двигателей на распределитель контура отопления их электрически подключают к радиоприемнику. Теперь вам нужно только запрограммировать комнатные радиотермостаты на приемнике ( Внимание: Соблюдайте правильное назначение серводвигателей и контуров отопления! ) и проверьте работу.



Пример применения 3: Замена термостатических клапанов на радиаторах

Открутив накидную гайку на старом термостате, вы можете легко снять его с регулирующего клапана. Вода не протекает. Новый клапан термостата устанавливается в правильное положение и снова затягивается накидная гайка. Электронные термостатические клапаны теперь автоматически выполняют адаптацию, поэтому необходимо установить время и дату и выбрать желаемую программу отопления.



Внимание! При работе с электрическими системами соблюдайте действующие правила техники безопасности!



Часто задаваемые вопросы о системах управления отоплением

Могу ли я самостоятельно заменить старые механические термостатические клапаны на радиаторах на новые электронные термостатические клапаны?

Это возможно без каких-либо проблем, вмешательство в водяной контур не требуется. Обратите внимание, что места для новых электронных термостатов достаточно, а соединительная резьба подходит. Обычно в комплекте идет несколько переходников, так что установка возможна почти всегда.

Что такое ШИМ-управление?

PWM означает управление с широтно-импульсной модуляцией. Управляющая электроника адаптируется к инерции контура управления с элементами управления нагревом – обычно в сочетании с функцией самооптимизации. Вместо «выключено» каждый раз, когда превышена установленная целевая температура, и «включено», когда температура падает ниже установленного предела, здесь отсчитываются более короткие интервалы.
