Регулятор температуры для котла отопления: устройство и подключение
В стандартную комплектацию отопительного оборудования в обязательном порядке входит регулятор температуры отопления для котла, который отключает подачу газа на горелки, если степень нагретости теплоносителя достигла установленной величины, а в электрических котлах прекращает подачу электроэнергии. Недостаток такого способа регулировки в полном отсутствии реакции на влияние погодных условий на температуру в жилище, которые не в состоянии отследить термостат, установленный в котле. Такой простейший метод регулировки называется косвенным.
Для комфорта и уюта в помещении необходима постоянная степень теплоты, не зависящая от внешних факторов. Регулирование нагрева теплоносителя по температуре воздуха в помещении называется прямым регулированием. В небольших частных домах прямое регулирование обеспечивает комнатный терморегулятор, для газового котла установленный в проходном помещении. Существуют сложные отопительные системы с лучевой разводкой и распределительным коллектором.
Такие системы позволяют осуществить автоматическую регулировку температуры в каждой комнате отдельно.
Содержание
- 1 Устройство терморегулятора
- 1.1 Механический терморегулятор
- 1.2 Электронный терморегулятор
- 2 Подключение термостата к котлу
- 3 Возможности электрокотлов Ferroli
Устройство терморегулятора
Терморегуляторы для котлов отопления бывают двух видов. Это механические и электронные приборы. Рассмотрим принцип их работы более подробно.
Механический терморегулятор
Основной элемент простого комнатного терморегулятора – газовая мембрана, которая управляет исполнительным механизмом термостата. Мембрана заполнена газом, который изменяет свой объем, под воздействием температуры воздуха перемещая при этом ее боковые стенки. Это перемещение запускает механическое устройство, которое включает или выключает контакты управления. Так работает простейший механический термостат.
Электронный терморегулятор
Электронные термостаты значительно сложнее.
Они могут быть проводными и беспроводными, программируемыми на сутки или на неделю. Если купить комнатный терморегулятор для котла отопления цена которого будет зависеть от сложности прибора, то даже самый простой терморегулятор дает экономию газа в 10 – 12%, и любой терморегулятор окупится в течение нескольких месяцев. Более детально про автоматику для котлов можно прочитать здесь.

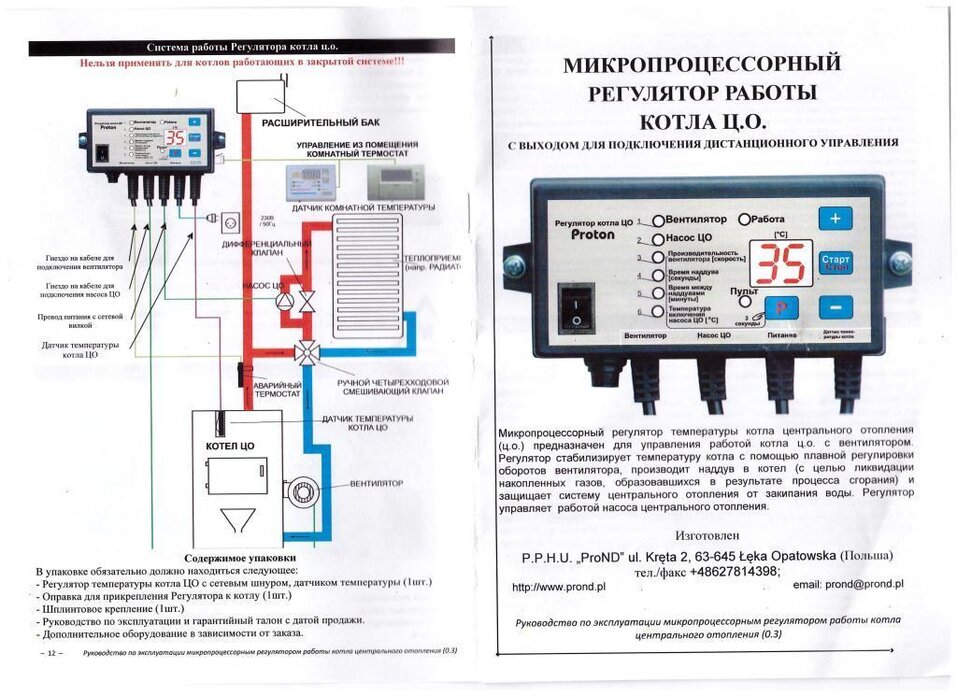

Подключение термостата к котлу
Возможны два вида подключения регуляторов температуры к отопительным агрегатам. Самое простое – проводное подключение. Стандартный котел имеет специальный разъем для подключения внешнего термостата. Он обычно закрыт заглушкой, а контакты соединены перемычкой. При подключении перемычка удаляется, а провод с разъемом от терморегулятора подключается к котлу. Для того чтобы избавиться от проводов нужно беспроводной терморегулятор для газового котла купить и установить.
Для поддержания стабильной температуры в доме нужно не только терморегулятор для газового котла купить, но и правильно отрегулировать термостаты на котле и в комнате.
Основной терморегулятор на котле в данном случае будет выполнять защитную функцию от перегрева, т. е. выключать котел при достижении максимальной температуры теплоносителя. Регулировка заключается в установке таких значений температуры включения и выключения комнатного термостата, при которых бы они работали в диапазоне температур ниже, чем максимально допустимая температура теплоносителя.
Знание принципа, как отрегулировать газовый котел после установки комнатного термостата, позволит увеличить эффективность работы системы отопления.
Возможности электрокотлов Ferroli
Для примера рассмотрим, как организуется автоматический контроль температуры для электрического котла итальянского концерна Ferroli. В комплект поставки прибора входит программируемый блок управления, комнатный термостат и датчик уличной температуры. Поэтому узнать какой программируемый терморегулятор подходит к электрокотлу ферроли, можно внимательно прочитав прилагаемую инструкцию. В инструкции на котел подробно описан процесс программирования и подключения аналогового комнатного термостата Ferroli.
Поэтому, прежде чем купить терморегулятор для котла отопления, нужно уточнить у менеджера магазина, совместим ли прибор с блоком управления «Ferroli».
Даже простейший регулятор температуры теплоносителя позволяет автоматически поддерживать комфортную температуру в помещении и регулировать расход топлива.
Сложные программируемые устройства могут поддерживать различный микроклимат для отдельных помещений. Их можно запрограммировать на сутки, на неделю, на месяц. Например, уменьшать температуру в комнате ночью или во время отсутствия владельцев поддерживать пониженную температуру.
Для газовых котлов программируемые терморегуляторы экономят газ, а для электрических – электроэнергию. Основное их преимущество – значительный набор дополнительных функций, которые обеспечат комфорт и уют в доме.
Нужен ли регулятор температуры отопления в системе?
Содержание
- Экскурс в историю отопления
- Регулятор температуры — есть ли в нем необходимость?
- Терморегуляторы и их виды
- Регулирование температуры в водяных системах отопления
- Регуляторы температуры для водяных систем отопления
- Регулирование температуры в электрических системах отопления
- Регуляторы температуры в электрических системах отопления
- Итог
Экскурс в историю отопления
Электронный терморегуляторНаряду с пропитанием и водой сохранение тепла можно назвать главной жизненной потребностью человека.
Издавна он занимался поиском источников воды, пищи и жилища. А найдя жилище, задумывался о его обогреве. Поначалу это был открытый огонь. Но по мере развития человек совершенствовал мир вокруг себя, включая и обогрев жилища, или, говоря современным языком, отопление.
Одной из главных задач при этом было регулирование затрат на тепло в зависимости от потребностей. Так появился первый механический регулятор температуры отопления. До этого человек осуществлял этот процесс вручную, подкладывая больше или меньше дров в костёр.
Регулятор температуры — есть ли в нем необходимость?
С экономией всё понятно — прибор нужен. Но вот что интересно: регулирование количества тепла в первую очередь продиктовано не экономическими соображениями, а безопасностью. В старину человек, поддерживая тепло от костра, не мог забросить весь заготовленный на ночь хворост в одно время. Потому что выделение тепла превысило бы необходимый уровень, и мог случиться пожар. С топливом ладно, заготовить — не проблема, а вот пожар… По мере использования новых источников энергии, таких как газ и нефть, вопрос регулирования температуры стал ключевым.
Терморегуляторы и их виды
Терморегулятор — это автоматическое устройство, регулирующее температуру теплоносителя в зависимости от заданных или непосредственно замеренных внешних параметров. Он применяется абсолютно во всех системах отопления как встроенное в тепловые приборы устройство, или как автономная, в том числе аварийная. В особо важных, пожароопасных, взрывоопасных циклах и производствах такие системы выполняются с многоуровневым дублированием. Рассмотрим некоторые виды терморегулирующих устройств бытового назначения. Различают их по нескольким параметрам:
- По параметрам регулирования — механические, электрические, электронные.
- По области применения — комнатные, бытовые, промышленные, аварийные.
- По типу датчиков — цифровые, аналоговые.
- По функциональным возможностям — программируемые, регулируемые, дистанционного управления.
- По способу установки — монтируемые в магистраль теплоносителя, в отопительный прибор, независимые.
В качестве источника энергии в современных системах отопления используются:
- Газ
- Электричество
- Нефтепродукты
- Уголь
- Древесина
По виду теплоносителя отопление делится на:
- Водяные
- Воздушные
- Паровые
- Комбинированные
Регулирование температуры в водяных системах отопления
Программируемые регуляторыЭто наиболее распространенный вариант отопления, где в качестве теплоносителя используется вода, а в качестве источника энергии может быть что угодно. Принцип работы такой системы состоит в следующем. Нагрев теплоносителя (воды) происходит в нагревательных приборах или комплексах за счет сжигания газа, нефтепродуктов, угля, древесины, органических отходов производств, биогаза и других.
По тепловым магистралям нагретая вода поступает к тепловым приборам обогрева, а после частичной или полной теплопередачи возвращается обратно в начало цикла.
Регулирование параметров теплоносителя осуществляется непосредственно в нагревательном и тепловом приборах. В больших системах замер параметров и их регулирование осуществляется в нескольких технологически важных точках.
Регуляторы температуры для водяных систем отопления
Любой электронагревательный прибор имеет свой встроенный термический регулятор. Он позволяет не только изменять температуру теплоносителя в зависимости от вашего желания или внешних параметров, но и избегать аварийного режима — закипания воды. Значение оптимальных параметров теплоносителя в нагревательном устройстве определяется производителем. В соответствии с этим приборы комплектуются регулирующим механизмом.
Важно! Превышение температуры теплоносителя больше допустимого значения (закипание) приводит к аварии.
Регулирующие механизмы, установленные непосредственно на отопительных приборах, можно назвать индивидуальными. Они позволяют регулировать термические параметры непосредственно на входе в каждый обогревательный прибор (радиатор).
Механические регуляторы для водяных систем отопления
Внешний вид индивидуального регулировочного клапанаОни устанавливаются непосредственно в магистраль подачи теплоносителя к отопительному прибору. Регулирование осуществляется за счёт уменьшения — увеличения подачи теплоносителя в радиатор в зависимости от заданного значения. Значение температуры задаётся поворотом управляющей головки регулировочного клапана, где имеются деления. Эти клапаны работают автономно, не требуя никаких дополнительных подключений. Механический датчик температуры встроен непосредственно в корпус клапана. Такие регуляторы отличаются невысокой ценой и надёжностью. Выглядит такой кран клапана вот так:
Важно! При необходимости можно полностью перекрыть подачу теплоносителя в конкретный отопительный прибор. При этом весь комплекс продолжает работать в плановом режиме.
Основными производителями такой продукции являются:
- «Данфосс» (Россия — Дания)
- «Broen» (Дания)
- «Itap» (Италия)
Электрические и электронные регуляторы для водяных систем отопления
Внимание! Все электрические приборы в системах отопления должны быть надёжно заземлены!
Такие регуляторы как автономные применяются в крупных разветвлённых системах отопления для автоматизации процессов и в качестве аварийных систем.
В небольших бытовых системах они используются в виде оборудования, встроенного в обогревательные приборы (котлы, колонки, водонагреватели).
Принцип их работы основан на изменении подачи топлива в зависимости от параметров — внешних и теплоносителя. Причем в современных нагревательных приборах температура регулируется по нескольким параметрам, а не только по заданной и реальной температуре в помещениях. Она зависит от:
- Температуры воздуха на улице
- Времени суток
- Времени года
- Зон обогрева помещений
- Влажности воздуха в помещении
- Внешних команд
- Индивидуальных программ
Регулирование температуры может производить встроенный в систему отопления процессор по заранее заложенным программам, либо по командам извне, например, с мобильного телефона.
Регулирование температуры в электрических системах отопления
В электрических вариантах отопления регулирование температуры основано на тех же принципах, что и в водяных:
- безопасность
- надёжность,
- удобство и практичность
Взяв в руки любой электрический прибор, мы найдём регулятор температуры в том или ином виде.
Даже утюги и электрочайники не составляют исключения, не говоря о больших и сложных приборах.
Внимание! Перегрев любого электрического прибора может привести к его возгоранию.
Регуляторы температуры в электрических системах отопления
Цифровые регуляторыКак и в других системах, электрические терморегуляторы отопления сравнивают действительный параметр температуры теплоносителя с заданным. В зависимости от этих и других показателей регулируется температура нагревательных элементов установки. В электрическом отоплении регуляторы температуры устанавливаются в нагревательных приборах, где используется теплоноситель, в автономных нагревательных приборах, в комплексах автономного отопления и нагрева.
Электрические нагреватели с теплоносителем
К таким приборам можно отнести:
- Электрические котлы
- Электрические проточные нагреватели
- Бойлеры
- Масляные нагревательные приборы
- Приборы для сушки и подогрева
В любом таком приборе присутствует система автоматического регулирования температуры теплоносителя.
В роли теплоносителя может выступать вода, органическое масло или воздух. Производители сами заинтересованы в производстве надёжной нагревательной техники. Среди них можно назвать:
- «РусНИТ» (Россия)
- «Beretta» (Италия)
- «Ariston» (Италия)
- «Bosch» (Германия)
Важно! При выборе электрического нагревательного прибора необходимо руководствоваться его безопасностью и надёжностью.
Системы автономного отопления и нагрева. «Тёплый пол»
Самый простой тип регуляторовЛидером среди подобных систем, безусловно, является так называемый «тёплый пол». Но не следует забывать и о других аналогичных системах: подогрев крыш и водостоков, подогрев тротуаров и дорог, других элементов фасада. По сути, такие варианты состоят из регулятора температуры с датчиками и специального нагревающего кабеля различных видов или плёнки. Принцип их работы очень прост: устройство в зависимости от заданных параметров регулирует показатели тока, поступающего в кабель.
А кабель прогревает поверхность пола. Специальный датчик измеряет температуру и формирует электрический сигнал, передавая его в регулятор. В зависимости от разницы заданного и реального тепловых параметров регулятор и управляет значениями тока в нагревательном кабеле. В системе «тёплый пол» используются разные виды регуляторов:
- Аналоговые
- Цифровые
- Программируемые
- Непрограммируемые
- Их разновидности
Аналоговые регуляторы — простейший тип регуляторов непрограммируемых. Самый недорогой и простой в монтаже и использовании тепловой регулятор. Даёт возможность задать желаемое значение температуры и включить или выключить систему в целом. Эти устройства надёжны и очень просты в эксплуатации.
Программируемый вариантЦифровые регуляторы имеют световое или жидкокристаллическое информационное табло – индикатор. Обладают более широкими возможностями по сравнению с механическими аналоговыми регуляторами, но, так же как и они, не программируется.
Программируемые регуляторы отличаются большими возможностями по настройке различных программ работы системы. Из их недостатков стоит отметить относительно высокую стоимость и некоторые сложности в программировании. Основными производителями систем «тёплого пола» являются:
- «Devi» (Дания)
- «Теплолюкс» (Россия)
- «Национальный комфорт» (Россия)
- «Nexans» (Норвегия)
- «АВВ» (Швейцария)
Итог
Жизнь идёт вперёд, технологии совершенствуются, поэтому иногда тяжело сделать выбор на фоне огромного количества предложений. Но обладание знаниями и информацией значительно упрощает задачу. Особенно это важно, когда выбор касается безопасных и надежных вещей.
Читайте далее:
Регуляторы температуры и мощности для промышленного электрообогрева
Система управления является неотъемлемой частью любой промышленной отопительной системы. В то время как для некоторых применений система управления может требоваться больше, чем для других, важно убедиться, что все системы технологического нагрева имеют надлежащую панель управления.
Контроль процесса повышает производительность тепловой системы и помогает продлить срок службы электронагревателя. Существуют различные типы управления промышленными тепловыми системами. Эти элементы управления различаются по точности и производительности.
Контроль температуры
ПИД-регуляторы и колбовые и капиллярные термостаты являются наиболее распространенными типами контроля температуры, используемыми в промышленных системах электрообогрева.
ПИД-регулятор температуры
ПИД-регулятор представляет собой трехрежимный регулятор, объединяющий пропорциональное, интегральное и производное действия для обеспечения стабильного и точного регулирования температуры. Его интегральное и производное действия делают его подходящим выбором для сложных тепловых систем. Этот регулятор температуры может принимать входные данные от различных датчиков, включая термометры сопротивления (RTD) и термопары. Он выдает напряжение, которое можно использовать для управления различными устройствами.
К ним относятся электромеханические подрядчики и ртутные реле смещения (MDR). Обратитесь к некоторым из этих панелей управления температурой.
Термостаты с колбами и капиллярами
Термостаты с колбами и капиллярами — это простая в эксплуатации система контроля температуры, подходящая для приложений, не требующих высокоточного контроля. При повышении температуры жидкость расширяется. Расширяющаяся жидкость выключает переключатель, когда температура приближается к желаемой температуре, установленной оператором. Когда жидкость в капилляре остывает, переключатель включается и подает управляющее напряжение на ртутное реле вытеснения (РДР) или электромеханическое реле.
Регуляторы мощности
Ниже приведены наиболее распространенные устройства переключения мощности, используемые в системах технологического нагрева:
- Электромеханические реле
- Ртутные реле смещения
- Твердотельные реле
- Элементы управления питанием SCR
Электромеханические реле
Электромеханические реле имеют низкую точность, ограниченный срок службы и генерируют значительное количество электрических помех.
Для наилучшей производительности минимальное время цикла должно составлять 30 секунд. Регулятор температуры обеспечивает управляющее напряжение, которое заставляет контакты замыкаться. Это замыкает цепь и подает на нагреватель напряжение. Электромеханическое реле подвергает нагреватель тепловому удару, что приводит к сокращению срока службы.
Ртутные реле смещения (MDR)
MDR работает как электромеханическое реле, за исключением того, что в качестве контактного элемента в нем используется ртуть. Эта панель управления предлагает время цикла 5 секунд, и поэтому она быстрее, чем электромеханическое реле. MDR генерирует тепло и электрические помехи, но обеспечивает более длительный срок службы реле и нагревателя по сравнению с электромеханическим реле. Экологические нормы не поощряют использование МЛУ в промышленных процессах.
Твердотельные реле (ТТР)
Твердотельные реле обладают хорошей точностью, но выделяют значительное количество тепла. Для достижения наилучших результатов эти устройства управления следует использовать в вентилируемых электрических шкафах.
Твердотельные реле с временем цикла 1 секунда находят множество применений в системах технологического нагрева, где требуется высокая точность. Кроме того, твердотельное реле создает минимум шума и помогает продлить срок службы электронагревателя.
Контроллеры мощности с кремниевым выпрямителем (SCR)
Панель управления мощностью SCR предлагает множество преимуществ, включая увеличенный срок службы нагревателя, снижение затрат на техническое обслуживание и точное управление тепловым процессом. Регулятор мощности SCR может работать так быстро, как 8 мс. При правильном использовании это устройство управления может циклически включаться и выключаться до 1 000 000 000 раз. Это означает, что регулятор мощности SCR может обеспечить надежную работу в течение многих лет. Эта панель управления вырабатывает тепло, а устройства с большей силой тока должны иметь механизм охлаждения. Как и твердотельные реле, регуляторы мощности SCR производят небольшой электрический шум.
Wattco предлагает первоклассные цифровые панели управления температурой, разработанные в соответствии с вашими потребностями.
Чтобы получить больше информации. обратитесь к некоторым из наших тематических исследований по цифровым панелям управления или свяжитесь с нашими экспертами сегодня, чтобы узнать больше о том, как наши электрические обогреватели могут принести пользу вашему бизнесу.
