Принцип работы двухконтурного газового котла

Принцип работы двухконтурного газового котла

5 (100%) голосов: 1

Двухконтурные отопительные агрегаты обрели широкую популярность благодаря своим компактным размерам и удобству в эксплуатации. Они хорошо справляются с обогревом дома и вместе с тем выполняют функции источника горячего водоснабжения. Это означает, что вам не придется приобретать отдельный водонагреватель и отдельный отопительный прибор.

• Устройство газового котла с двумя контурами
• Принцип работы двухконтурного газового котла
• Работа в режиме подачи горячей воды

В статье мы расскажем о принципе работы двухконтурного газового котла и отметим основные конструктивные элементы.

Устройство газового котла с двумя контурами

Для того, чтобы разобраться как работает газовый котел двухконтурный, нужно ознакомиться с его конструкцией. Состоит прибор из большого количества различных элементов, которые отвечают за нагрев теплоносителя в отопительном контуре и переключаются на контур горячего водоснабжения. Благодаря слаженной работе всех узлов, вы получите качественное устройство, которое будет функционировать без сбоев и неполадок.

Рассмотрим основные элементы, входящие в конструкцию двухконтурного газового котла:

1. Горелка, которая находится в открытой или закрытой камере сгорания — это сердце каждого агрегата, отвечает за нагрев теплоносителя и выработку тепловой энергии, необходимой для функционирования контура горячего водоснабжения. Для того, чтобы была возможность сохранять заданный температурный режим, в нее входит система электронной модуляции пламени.
2. Циркуляционный насос. Благодаря этому элемент обеспечивается принудительное перемещение теплоносителя по системе отопления и в процессе функционирования контура ГВС. Работа насоса не сопровождается никакими посторонними звуками, поэтому не стоит беспокоиться, что прибор будет шуметь.
3. Камера сгорания, именно в нее помещена горелка. Бывает открытой и закрытой. Над закрытой камерой сгорания располагается вентилятор, который обеспечивает нагнетание воздуха и удаление продуктов сгорания.
4. Трехходовой клапан — переводит систему в режим генерации горячей воды.
5. Основной теплообменник — в двухконтурных отопительных агрегатах он находится над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя.
6. Вторичный теплообменник — здесь осуществляется подготовка горячей воды.
7. Автоматика. Исходя из показателей термостатов и датчиков, она отображает то, насколько системе не хватает тепловой энергии. После этого она приводит в действие газовую арматуру. Вода, которая выступает в качестве теплоносителя, нагревается в теплообменнике до нужного температурного режима и посредством циркуляционного насоса поступает в отопительный контур. Также автоматика отвечает за контроль всех показателей работы техники, проверяет температуру теплоносителя и горячей воды, производит включение/выключение различных узлов.
8. В самом низу корпуса находятся патрубки, необходимые для подсоединения отопительной системы, труб с холодной/горячей водой и с газом.

На рынке присутствуют модели двухконтурных газовых котлов со сдвоенным теплообменником. Однако принцип их работы остается неизменным.

Исходя из вышеописанного понятно, что устройство двухконтурного газового котла — непростое, но если рассмотреть и понять, какое предназначение тех или иных узлов, все трудности исчезнут. Отличительной особенностью таких агрегатов является наличие встроенной обвязки — расширительного бака, циркуляционного насоса и группы безопасности.

Устройство двухконтурного, конденсационного газового котла

Принцип работы двухконтурного газового котла

На сегодняшний день газовые котлы — очень востребованные устройства, это обусловлено тем, что газ считается самым дешевым теплоносителем. Разберемся с принципом работы газового котла отопления двухконтурного. Первое, что необходимо знать — это то, что функционирование таких приборов осуществляется в двух режимах:

• в режиме обогрева;
• в режиме генерации горячей воды.

Работа агрегата одновременно в двух режимах — не может осуществляться — для этого в двухконтурных котлах имеется трехходовой клапан, который направляет определенное количество теплоносителя в контур горячего водоснабжения.

Функционирование газового котла в режиме обогрева схоже с работой обычного проточного нагревателя. При первичном включении горелка функционирует достаточно продолжительный период времени, повышая температуру в отопительном контуре до нужной отметки. Как только достигается нужная температура, подача газа отключается. Если в доме имеется датчик температуры воздуха, то автоматика будет принимать во внимание его показания.

На работу газовой горелки в двухконтурных котлах может оказывать влияние и погодозависимая автоматика, которая контролирует температуру уличного воздуха.

Благодаря теплу, выделяющемуся от действующей горелки, осуществляется нагрев теплоносителя, который движется по системе отопления в принудительном режиме.

Расположение трехходового клапана такое, которое позволяет воде беспрепятственно проходить через основной теплообменник.

Удаление продуктов сгорания осуществляется самостоятельно или посредством специального вентилятора, который находится в самом верху двухконтурного котла. Система горячего водоснабжения при этом находится в бездействии.

Работа в режиме подачи горячей воды

Контур горячего водоснабжения начинает работать в то время, когда поворачивается ручка водопроводного крана. Образовавшийся ток воды приводит к тому, что срабатывает трехходовой клапан, который прекращает работу отопительной системы. В это же время зажигается газовая горелка (в ситуации, когда она отключалась). Через пару секунд из крана начинает поступать горячая вода.

Подробно рассмотрим принцип функционирования контура ГВС. Когда вы включаете горячее водоснабжение, отопительный контур отключается. Одновременно отопление и ГВС работать не могут. За управление отвечает трехходовой клапан. Он направляет определенное количество нагретого теплоносителя во вторичный теплообменник, который начинает нагревать проходящую через него воду.

Схема, по которой осуществляется функционирование ГВС — достаточно непростая. Это обусловлено тем, что задействуется малый круг циркуляции теплоносителя.

Сказать, что такой принцип функционирования — оптимальный, нельзя, но двухконтурные агрегаты с раздельными теплообменниками отличаются хорошей ремонтопригодностью.

Отличительные особенности газовых котлов с комбинированными теплообменниками:

• конструкция — простая;
• большой риск того, что может появиться накипь;
• высокая производительность, намного больше чем у ГВС.

Как видно из вышеописанного, минусы очень тесно переплетены с плюсами, но раздельные теплообменники обрели более широкий спрос. Конструкция подобных устройств более сложная, но зато здесь нет накипи.

В процессе функционирования горячего водоснабжения, движение теплоносителя по контуру прекращается. Это означает, что его долговременный режим работы может нарушить тепловой баланс в помещениях.

Как только закрывается кран, трехходовый клапан сбрасывается и осуществляется переход двухконтурного котла в режим ожидания. В таком положении устройство будет находится до того момента, пока снова не откроется кран. Производительность определенных моделей доходит до 15-17 л/мин, все зависит от мощности котла.

Теперь вы знаете, какой принцип работы двухконтурного газового котла.

Теги: выбор котла

Новые газовые котлы AEG Новости отрасли отопление и компании Компания Теплодом

Главная \ Новости \ Новые газовые котлы AEG

« Назад

31.01.2012 00:44

Cерия GBA / GBT

Основные отличительные характеристики:

• Электронный розжиг
• Номинальное давление газа 13 mbar
• Рабочее давление воды (ГВС) от 0,5 Атм
• Многоуровневая система безопасности
• Электронная система управления DIGITEC®
• Система самодиагностики
• Встроенная погодозависимая автоматика
• Возможность установки наружного датчика температуры и комнатного термостата
• Простая и удобная панель управления с ЖК-дисплеем
• Пульт дистанционного управления (опция)
• Возможен перевод на сжиженный газ
• Защита от замерзания
• Защита от накипи
• Минимальный уровень шума
• Гарантия 2 года

Новая линейка газовых котлов серии GBA от производителя AEG имеет широкую область применения в небольших систем отопления, а также горячего водоснабжения частных домов, дач и коттеджей площадью до 300 м2 , а также жилых квартир с поквартирным отоплением от 50 м2.

Газовые котлы серии GBA имеют открытую камеру сгорания. Рассмотрим детально характеристики и функции газовых котлов GBA 124 от AEG:

Газовый котел AEG GBA 124 имеет электронный розжиг. Рабочее давление газа идет от 3 mbar. Рабочее давление воды (ГВС) идет от 0,5 Атм. Присутствует многоуровневая система безопасности. Электронная система управления DIGITEC® (поставщик электронных систем) обладает высокой надежностью. Система самодиагностики позволяет контролировать и поддерживать рабочий режим. Встроенная погодозависимая автоматика, незаменимая для работы в различных климатических условиях. Имеется возможность установки наружного датчика (опция). Имеется возможность установки комнатного термостата (опция). Простая и удобная панель управления и ЖК-дисплей. Есть защита от замерзания и от накипи, минимальный уровень шума. Пульт дистанционного управления как опция.

Технические характеристики газового котла AEG GBA 124:

Максимальная потребляемая мощность	25,6 кВт
Максимальная теплопроизводительность	23,17 кВт
КПД при максимальной входной мощности	90,5%
Максимальная рабочая температура нагрева	80°C
Емкость расширительного бака	6 литров
Теплообменник
Минимальное рабочее давление в системе отопления	0,3 бар
Установка температуры в контуре ГВС	от 35 до 60°C
Максимальное рабочее давление воды в контуре ГВС	6 бар
Минимальное рабочее давление воды в контуре ГВС	0,5 бар
Газоснабжение
Природный газ	G20
Давление впуска	13 мбар
Расход газа	2,69 кубометров в час
Диаметр дымохода для отработанных газов	130мм
Минимальная высота отвода	1 метр

В котлах с аббревиатурой 124 нагрев воды контура горячего водоснабжения происходит в биотермическом теплообменнике непосредственно от пламени газовой горелки одновременно с нагревом воды контура отопления.

Новая линейка газовых котлов серии GBT от производителя AEG также как и серия газовых котлов GBA имеет широкую область применения как основного или дополнительного нагревательного прибора в системах отопления и горячего водоснабжения в небольших систем отопления, а также

горячего водоснабжения частных домов, дач и коттеджей площадью до 300 м2 , а также жилых квартир с поквартирным отоплением от 50 м2. Газовые котлы серии GBT имеют закрытую камеру сгорания. Рассмотрим характеристики настенного газового котла серии GBT 124 AEG:

Газовый котел AEG GBT 124 оборудована электронным розжигом. Есть автоматическое поддержание заданной температуры в системах отопления и горячего водоснабжения. Первичный теплообменник оборудован защитным покрытием и термостатом, а вторичный теплообменник создан из нержавеющей стали. Датчик удаления отработанных газов (мневмореле для закрытой камеры сгорания и термостат для камеры открытого типа), плавный набор температуры в режиме ГВС.

Имеется встроенный манометр, а также латунный трёхходовой клапан с независимой защитой от блокировки.

Автоматический байпас. Рабочее давление газа от 3 mbar (перевод на сжиженный газ невозможен). Рабочее давление воды (ГВС) от 0,5 Атм. Датчик расхода воды контура ГВС. Многоуровневая система безопасности, датчик давления и предохранительный клапан в системе отопления. Электронная система управления DIGITEC®(поставщик электронных систем) обладает высокой надежностью. Система самодиагностики позволяет контролировать и поддерживать рабочий режим. Встроенная погодозависимая автоматика. Простая и удобная панель управления. ЖК-дисплей с индикацией температуры обоих контуров, а также прочей информации о режимах работы прибора. Защита от замерзания, защита от накипи. Ионизационный контроль пламени и минимальный уровень шума.

Трехступенчатый циркуляционный насос с независимой защитой от блокировки. Есть возможность установки комнатного термостата (опционально). Есть возможность установки наружного датчика уличной температуры (опционально).

Пульт дистанционного управления, а также подключение программатора (опционально).

Технические характеристики газового котла GBT 124:

Максимальная потребляемая мощность	23 кВт
Максимальная теплопроизводительность	21,46 кВт
КПД при максимальной входной мощности	93,3%
Максимальная рабочая температура нагрева	90°C
Емкость расширительного бака	7 литров
Теплообменник
Минимальное рабочее давление в системе отопления	0,3 бар
Установка температуры в контуре ГВС	от 35 до 60°C
Максимальное рабочее давление воды в контуре ГВС	6 бар
Минимальное рабочее давление воды в контуре ГВС	0,5 бар
Газоснабжение
Природный газ	G20
Давление впуска	13 мбар
Расход газа	2,41 кубометров в час
Диаметр дымохода для отработанных газов	130мм
Минимальная высота отвода	1 метр

Дымоход: горизонтальный коаксиальный 60/100 максимальной длиной 6 метров; горизонтальная двойная труба 80/80 максимальной длиной 30 метров; вертикальный коаксиальный 80/125 максимальной длиной 6 метров.

Откидная лицевая панель облегчает доступ ко всем узлам и устройствам при сервисном обслуживании прибора.

Сравнение косвенных и прямых систем горячего водоснабжения

Но при таком широком выборе продуктов, доступных для эффективного производства горячей воды для бытовых нужд (ГВС), важно понимать истинные преимущества разделения систем отопления и горячего водоснабжения, а также различия между использованием водогрейных агрегатов с прямым или непрямым нагревом.

Объяснение устройств с прямым и непрямым нагревом

Установки с прямым нагревом, такие как водонагреватели Dorchester для производства горячей воды, имеют встроенную газовую или масляную горелку, которая непосредственно нагревает воду в своем накопительном цилиндре путем подачи горячих газов через один или несколько теплообменников. дымовые трубы внутри цилиндра, которые затем передают тепло окружающей воде.

Блоки с непрямым нагревом, такие как калориферы , не имеют встроенной горелки, но содержат один или несколько змеевиков теплообменника, которые заполнены горячими жидкостями (водой или солнечным теплоносителем), которые уже были нагреты “косвенно” одним или несколькими внешними источниками тепла, такими как бойлер или солнечные коллекторы.

Преимущества разделения систем отопления и горячего водоснабжения

Исторически сложилось так, что в системах с непрямым нагревом для нагрева водонагревателя использовался отдельный водогрейный котел, но с современными высокоэффективными котлами один и тот же котел теперь можно использовать как для контура отопления, так и для контура отопления. Система ГВС. Однако, когда отопление помещения не требуется, котел все равно должен работать, чтобы обеспечить теплом систему горячего водоснабжения.

Водонагреватели с прямым нагревом предназначены исключительно для производства горячей воды, обеспечивая более быстрый нагрев и время отклика по сравнению с косвенной системой, которая фактически представляет собой «нагрев воды для нагрева воды». Это увеличивает вероятность потерь тепла в котле и связанных трубопроводах между котлом и водонагревателем.

Водонагреватели часто устанавливаются рядом с местом использования, что снижает потребление энергии, необходимой для подачи воды по длинному трубопроводу, и минимизирует потери тепла при распределении. Это также помогает уменьшить длину мертвых участков в системе, участков неиспользуемых/редко используемых трубопроводов, которые представляют риск заражения легионеллой (посмотрите наше видео о защите от легионеллы в водонагревателе). Это поддерживает соблюдение таких нормативных актов, как Руководство по охране труда и технике безопасности L8 – Утвержденный свод правил и рекомендаций по контролю за бактериями легионеллы в водных системах, в котором говорится, что распределительные трубопроводы должны быть соответствующим образом спроектированы, чтобы вода могла достигать всех выходов под углом 50 °. C в течение 1 минуты после открытия крана.

Водонагреватели, используемые для производства ГВС, не требуют дымоходов и не имеют непосредственного подключения к ним подачи газа. Это упрощает их установку.

Сравнение эффективности – почему она не всегда дает результат

В отрасли ведутся споры о справедливости критериев эффективности в части L Строительных норм и правил, поскольку существуют некоторые расхождения между методами расчета Эффективность системы горячего водоснабжения с непрямым и прямым нагревом.

Для водонагревателей с прямым нагревом в части L используется общий сезонный КПД самого прибора, который измеряется с использованием КПД за один цикл нагрева от горячего к холодному.
С другой стороны, для системы горячего водоснабжения с непрямым нагревом это позволяет использовать общую сезонную эффективность соответствующего котла.

Вот где возникает проблема.

Общий сезонный КПД котла рассчитывается с использованием КПД при частичной и полной нагрузке. Тем не менее, система с непрямым нагревом обычно работает при температуре 80/60, при которой котел не может конденсироваться, следовательно, фактически не работает при частичной нагрузке (для чего требуется температура возврата 30°C). Это означает, что то, что записано на бумаге, не является истинным отражением того, что на самом деле будет происходить на практике.

Пример – сравнение эффективности систем горячего водоснабжения с прямым и непрямым нагревом с использованием метода части L.

Конденсационный водонагреватель с прямым нагревом: 96 %  общий тепловой КПД

Водонагреватель косвенного нагрева:  96 % C или выше, котел, скорее всего, будет работать с полной эффективностью в районе  88% .

Если вы также принимаете во внимание дополнительные требования к электрической нагрузке первичного насоса котла и загрузочного насоса водонагревателя, то требования к энергии и реальный КПД решения с косвенным нагревом сильно отличаются от предложения на бумаге.

Остались вопросы?

Если вы хотите узнать больше о водогрейных изделиях прямого и непрямого нагрева от Hamworthy, свяжитесь с нами.

Выбор лучшего водонагревателя для вас

Бак ГВС Vitcocell 300-V (с бойлером)

Начнем с комбинированной системы

Комбинированный бойлер, сокращенно от «комбинированный», обеспечивает как горячее водоснабжение, так и отопление помещений. Комбинированный котел содержит пластинчатый теплообменник, который нагревает воду по мере необходимости. Когда теплообменник нагревает воду, бойлер подает ее в ваш душ, раковину или другие помещения дома. Поскольку он нагревает воду по запросу, в нем нет накопительного бака, который вы могли бы видеть сейчас в своем подвале. Отсутствие резервуара для горячей воды означает, что котел должен включаться каждый раз, когда требуется горячая вода. Комбинированный котел имеет небольшие размеры – его часто монтируют на стене и занимают очень мало места. Хотите сохранить подвал для игровой комнаты? Затем установите комбинированный котел в шкафу, чтобы открыть план этажа для деятельности!


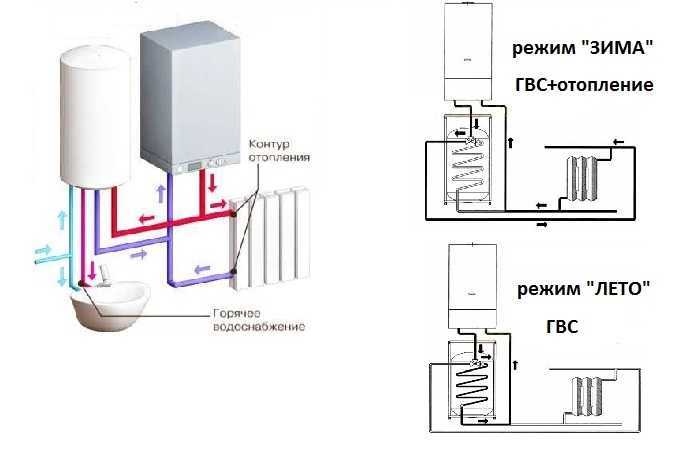

Бойлер и отдельный бак ГВС

С другой стороны спектра находится более традиционный вариант с бойлером и отдельным баком-аккумулятором ГВС (ГВС). Вода внутри резервуара нагревается бойлером, где она сохраняется при нагретой температуре до момента ее использования. В отличие от комбинированной системы, которая срабатывает каждый раз, когда вы включаете горячую воду, бак ГВС будет поддерживать тепло и, как правило, запускает котел только после того, как будет использовано примерно половина бака. Это может сэкономить энергию, а также увеличить общий срок службы вашего котла, поскольку ему не нужно запускать каждый раз, когда требуется горячая вода. С точки зрения пространства, эта система котлов и резервуаров ближе к тому, что вы, вероятно, привыкли видеть в подвале или подсобном помещении, как в примере, показанном выше. Котел занимает некоторое пространство на полу или стене (некомбинированные системы также доступны в виде настенных блоков), и вам также потребуется около 24 x 24 дюймов (60 x 60 см) площади пола для бака.

Изображение: FamVeld / Shutterstock.com

Системы хранения горячей воды

Система хранения горячей воды, такая как бак ГВС, позволяет получить больше полезной горячей воды, чем комбинированная система. Когда горячая вода доступна из бака ГВС, эту воду можно использовать, т. е. наполнить ванну, за гораздо меньшее время, чем 10-12 минут, которые потребовались бы для системы с комбинированным бойлером. Причина этого кроется в ограничениях расхода пароконвектомата — он может нагревать только определенное количество воды за раз, независимо от того, сколько воды проходит через ваши водопроводные приборы. Это также относится к принятию нескольких душей одновременно. Благодаря запасу горячей воды в баке ГВС можно принимать два душа одновременно. Поскольку комбинированный бойлер производит горячую воду по мере ее использования, может возникнуть ситуация, когда комбинированная система может одновременно обслуживать только один душ.

Теперь, что произойдет, если вы наполните свой бак ГВС горячей водой, но посуда вымыта, душ принят, и нет необходимости в горячей воде в течение нескольких часов или более – не будет ли это пустой тратой энергии, используемой для нагрева воды? вода? Удивительно, но ответ – нет! Горячая вода, хранящаяся в качественном баке ГВС, будет поддерживать свою температуру в течение некоторого времени благодаря высокому уровню изоляции, а это означает, что потеря температуры минимальна, всего около 0,7º в час для бака Vitocell емкостью 42 галлона. Проще говоря, котел должен запускать только два «цикла восстановления» в день, чтобы поддерживать эту горячую воду для немедленного использования.
