Гидроразделитель

Мини Гидроразделитель (гидрострелка) для соединения в систему отопления одного – двух котлов общей мощностью до 90 кВт.













Нужна ли гидрострелка (гидроразделитель) для настенного котла, если он греет одни радиаторы, а горячая вода от второго контура?

Ответ простой: Ненужна!

Вы решили скомбинировать 2 котла например:

Газовый и электрический или

Твёрдотопливный и электрический чтобы они работали в паре (электрокотёл на подхвате)

Тут вам без гидрострелки не обойтись, каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить на три кольца.

Между первым котлом и разделителем

Между вторым котлом и разделителем

Между радиаторами и разделителем.

А также если у вас один котёл, но потребителей больше одного

Радиаторы и тёплый пол и ещё бойлер косвенный,

То тут гидрострелка придётся как нельзя кстати

Она обеспечит минимальное сопротивление циркуляции через котёл.

При разном или минимальном разборе тепла на коллекторе

Подача беспрепятственно вернётся в котёл.

Можно также ограничится одним кольцевым коллектором на 2-3-4 выхода,

Который успешно выполнит роль гидрострелки и коллектора в одном, и

Значительно удешевит конструкцию.























Мини Гидроразделитель (гидрострелка)

для соединения в систему отопления одного или двух котлов общей мощностью до

90кВт

например:

твёрдотопливного и электрического итд.

Стальная конструкция сварена из профильной трубы, окрашена в серый цвет.

ГИДРОСТРЕЛКА

(гидравлический разделитель, гидроразделитель) используется в системах отопления при монтаже между котлом и параллельным коллектором для выравнивнивания гидравлического сопротивления в системе, а также для соединения 2х котлов  Считается, что при включении в систему гидрострелки котёл работает мягче и легче. Многие прооектировщики утверждают что гидрострелка необходима только при использовании в крупных котельных начиная с 80 кВт, а для меньшей мощности от 30 кВт подойдёт кольцевой гидроколлектор  или

мини гидроразделитель до 40 кВт.



Также существуют коллекторы с гидрострелкой в одном корпусе, это значительно удешевляет конструкцию и упрощает монтаж.

Грамотная, экономичная работа системы отопления целиком и полностью зависит от грамотного и правильного распределения теплоносителя по системе отопления, правильного выбора скорости течения в гребёнке и гидрострелке.

Иногда гидрострелку называют — гидравлический разделитель, гидроразделитель, бутылка, термогидравлический распределитель, гидрораспределитель, ГС, гидравлическая стрелка. Все эти названия об одном и том же оборудовании для обвязки котла.

Гидрострелка представляет собой некую вертикальную емкость с сечением в виде окружности или квадрата. Гидрострелка обычно имеет 4 рабочих патрубка. 2 напротив друг друга или со смещением вверху и 2 напротив друг друга или со смещением внизу.

Также гидрострелки бывают разной мощности небольшие от 40 – 85 – 300 кВт и до нескольких Мегаватт.

Также есть специальные гидрострелки для объединения двух или более теплогенераторов-котлов.

гидроразделитель своими руками

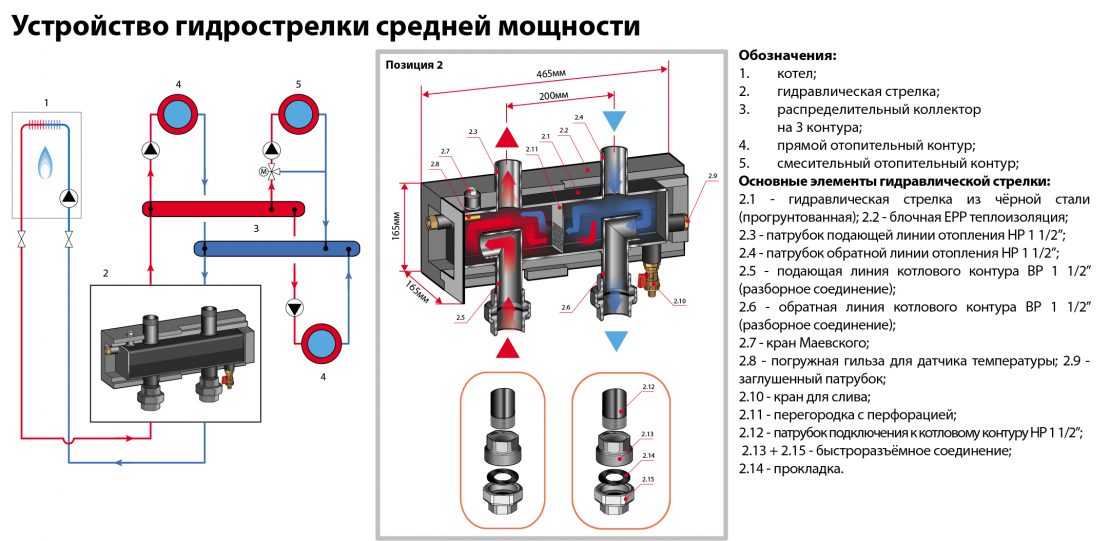

Как работает гидроразделитель (гидрострелка)



Гидроразделитель с коллектором горизонтальный 5 конт 70кВт

Артикул: VTc.100.SH.070605

Производитель: Valtec

Гарантия качества на продукцию Valtec до 10 лет	Доставка уже сегодня
Бесплатное сервисное обслуживание	Дополнительные условия по звонку

Остерегайтесь подделок!

Наличие:

в наличии

11 234 руб

Тип:	Гидроразделитель
Бренд:	Valtec
Материал:	Cталь
Цвет:	Серый
Максимальное рабочее давление (бар):	6
Максимальная рабочая температура (ºС):	110
Размер резьбы патрубков котлового контура:	1 1/4″
Размер резьбы отопительных контуров:	1″
Присоединительный размер для подключения измерительных приборов и дренажных кранов:	1/2″
Колличество контуров:	5
Тепловая мощьность (кВт):	70
Страна производителя:	Италия



Технический паспорт изделия

VTc. 100.SH.070605 Гидроразделитель с коллектором предназначен для подключения и гидравлической увязки теплогенератора (котла) в многоконтурной системе отопления.

Гидроразделитель и коллекторы выполнены из черной стали, имеют прямоугольное сечение.

В конструкции предусмотрены патрубки для подключения термоманометров, дренажных кранов и воздухоотводчиков.

Гидроразделитель с коллектором горизонтальный рассчитан на применение в системах с максимальной подключаемой тепловой мощностью 70 кВт, максимальной температурой теплоносителя 110 °C, рабочим давлением до 6 бар.

Резьба патрубков котлового контура – 1 1/4″, отопительных контуров – 1″, для подключения измерительных приборов и дренажных кранов – 1/2″.

Серия VTc.100.SH включает в себя горизонтальные гидроразделители с возможностью подключения трех и пяти контуров.





Для крепления рекомендуем использовать универсальные кронштейны VTc.100.S.H.

Рекомендуемые товары

Методы гидравлического разделения для систем отопления

При установке новых котлов на старые отопительные контуры вам необходимо учитывать множество факторов, таких как существующая система (открытая вентилируемая или герметичная) и как вы будете защищать новое оборудование.

В этой статье мы рассмотрим различные методы подключения нового оборудования, такого как промышленные котлы, к существующим отопительным контурам с использованием коллекторов с низкими потерями и пластинчатых теплообменников.

Знакомство с существующей системой отопления

Перед установкой любого нового оборудования важно проверить текущую систему отопления.
Таким образом, вы можете удерживать осадок и мусор, которые могут быть в старой системе в результате коррозии, подальше от ваших новых котлов, чтобы избежать повреждений.

Этот процесс включает, но не ограничивается:

• Очистка и/или промывка системы
• Удаление старых трубопроводов и клапанов
• Обновление существующей схемы системы, включая фильтрацию/очистку и т. д.
• Оценка того, может ли новая установка быть закрытой или открытой с вентиляцией

Эта информация поможет вам найти наиболее экономичное и разумное решение для клиента.

1. Размер и состояние текущего трубопровода

В первую очередь следует обратить внимание на состояние и размер текущего трубопровода. Для оптимальной производительности и, например, при более низких температурах обратного потока для производительности конденсации (и более высокой эффективности), возможно, потребуется внести изменения.

2. Нужен ли расход воды/насосы?

Необходимо проверить, есть ли в котле встроенный насос и нужен ли насос первичного контура. Соответствует ли пропускная способность текущего трубопровода минимальным требованиям первичного/шунтирующего насоса? Недостаточная скорость потока не только раздражает клиента, но и может быть дорогостоящей: неисправный тепловой элемент, вызванный недостаточным водоснабжением, стоит тысячи на ремонт, увеличенный теплообменник приводит к снижению эффективности и увеличению времени нагрева, а также более короткая продолжительность жизни. Поскольку коммерческие котлы требуют больших капиталовложений, имеет смысл оценить, с чем они связаны.

3. Обеспечение безопасности оборудования

Существует несколько способов защиты новых котлов – комбинированный подход дает наилучшие результаты. Для предотвращения коррозии 1) стоит установить дозирующий бак, который используется для введения химикатов в систему. 2) Сепаратор воздуха и грязи удаляет пузырьки воздуха (еще один источник коррозии) и частицы грязи. 3) Фильтры улавливают мусор. Также может быть включен боковой фильтр.

1) Как подключиться ко вторичному контуру через гидравлическое разделение?

Гидравлическое разделение с помощью коллекторов с низкими потерями

Коллекторы с низкими потерями, также называемые обычными коллекторами, бывают разных типов: горизонтальные и вертикальные. Некоторые также имеют двойное действие с комбинированными сепараторами воздуха и грязи.

Установка коллектора с низкими потерями в системе отопления обеспечивает адекватный поток, сопротивление и температуру вокруг первичного контура, в котором установлены котлы. Расходы и температуры во вторичном контуре могут варьироваться. Еще одним преимуществом использования вертикального коллектора с низкими потерями является низкая скорость потока, что позволяет осадку опускаться на дно, которое затем можно легко удалить из системы через ловушку. Они часто поставляются как часть упаковки непосредственно от производителя, размеры которых соответствуют выбранным соединениям котла.

Каковы недостатки коллекторов с малыми потерями?

Затраты на переделку старой системы отопления с целью включения в нее коллектора с малыми потерями могут помешать использованию этого варианта. Другими факторами могут быть требования к пространству и недостаточное количество портов (в зависимости от того, сколько отопительных контуров вы хотите подключить к нему).


2)    Гидравлическое разделение через пластинчатые теплообменники

Пластинчатые теплообменники обеспечивают «полное» гидравлическое разделение контуров отопления и защищают новые котлы от грязи и мусора из существующего вторичного контура, так как вода не смешивается.

Различные типы теплообменников

Доступны несколько типов теплообменников. В то время как паяные пластинчатые теплообменники не разбираются, разборные теплообменники можно полностью сохранить и увеличить в зависимости от типоразмера для будущего расширения отопительного контура. Пластинчатые теплообменники ГВС предназначены исключительно для подачи горячей воды, следовательно, для другого профиля температуры и другого контроля.

Каковы преимущества использования пластинчатого теплообменника?

• В первичном контуре требуется меньше химикатов для обработки из-за меньшего количества воды, используемой в первичном контуре
• Защита от давления

Каковы недостатки использования пластинчатого теплообменника?

• Если вторичный контур открыт с вентиляцией, для этой стороны системы может потребоваться тот же подход к очистке и техническому обслуживанию, что и для первичного контура, чтобы предотвратить выход из строя пластинчатого теплообменника
единиц нужно
• Несколько котлов обычно используются для предотвращения единой точки отказа, только использование одного пластинчатого теплообменника вновь создает этот риск
• Высокомикронные фильтры для улавливания мусора в системе, а также рекомендуется дополнительное техническое обслуживание

3) Беспоточные котлы

Беспоточный котел на первичном контуре не зависит от расхода вторичного контура для безопасной работы. Вместо этого внутренний контур циркуляции с переменной скоростью обеспечивает движение воды, когда насосы контура выключены или установлены на низкий уровень. Контроль перепада температур в котле используется для контроля выходной мощности для безопасной работы. Высокое содержание воды в непроточном котле соответствует высокой тепловой массе, что позволяет ему работать без протока и без риска перегрева. Как только блок управления останавливает котел, тепловая масса безопасно поглощает остаточное тепло. Эти типы котлов часто имеют специальные обратные соединения для низкотемпературных и высокотемпературных контуров отопления, чтобы обеспечить максимальную эффективность.

Каковы преимущества установки непроточного котла, такого как наш Varmax?

• Отдельный первичный контур не требуется
• Нет необходимости в установке коллектора с низкими потерями, пластинчатого теплообменника или насосов
• Может работать при широком перепаде температур, а высокотемпературные и низкотемпературные контуры подключаются к специальным обратным патрубкам теплообменника

Что следует учитывать при установке безпроточного котла?

• Требуется изоляция потока через нетопливные котлы, чтобы насосы системы модулировались, что обеспечивает поток через топочный котел*
• Котел не должен эксплуатироваться с использованием собственных термостатов или встроенных регуляторов температуры -> интеграция с использованием контроллера последовательности или системы управления зданием для улучшения общего управления котлом больше

* Тем не менее, изоляция любого нетопливного котла в любой системе является хорошей практикой.

Выбор за вами

Какой метод гидравлической сепарации предпочтительнее, в основном зависит от доступного места в помещении, времени и бюджета.

В зависимости от выбора, другими соображениями могут быть размер коллектора/теплообменника с малыми потерями и тип используемого(ых) насоса(ов).

С одной стороны, гидравлическое разделение может быть достигнуто за счет использования коллектора с низкими потерями или пластинчатого теплообменника. Это обеспечивает гибкость, поскольку данное оборудование не является обязательным. С другой стороны, выбор котла без потока означает, что наиболее неотъемлемая часть системы отопления определяет остальные конструктивные соображения.

Чем мы можем помочь?

Почему бы не запросить бесплатное исследование сайта?

ЛЮБИМОЕ ЧИТАТЕЛЯ ИЗ АРХИВА HPAC: Огромный мир гидравлической сепарации

Десять лет назад термин «гидравлическая сепарация» был совершенно новым в лексиконе, используемом на североамериканском рынке гидравлики. В то время обсуждаемой и применяемой современной темой были первичные/вторичные трубопроводы. Идея заключалась в том, чтобы несколько нагрузок, каждая из которых обслуживалась собственным вторичным контуром и связанным с ним циркуляционным насосом, могли быть подключены к общему первичному контуру со своим собственным циркуляционным насосом. «Магия» близко расположенных тройников — это то, что предотвратило влияние скорости потока в одном из этих контуров на скорость потока в других.

По сути, это и есть гидравлическое разделение: способность двух или более циркуляционных насосов в одной системе трубопроводов работать одновременно, не мешая друг другу.

Правильно спроектированный и установленный первичный/вторичный трубопровод может обеспечить гидравлическое разделение между всеми циркуляционными насосами. Однако первичный/вторичный трубопровод — не единственный способ достижения гидравлического разделения, как показано на Рис. 1 .

Рис. 1 Методы гидравлического разделения

Думайте о гидравлическом разделении как о «широкой теме», тогда как первичный/вторичный трубопровод — это одна из нескольких подтем. В этой статье будет показано несколько других способов достижения тех же желаемых результатов, которые дает классическая первичная/вторичная обвязка, способами, которые часто упрощают систему и снижают стоимость ее установки.

ХОРОШИЕ И ПЛОХИЕ КОЛЛЕКТОРЫ

Перед подробным описанием других методов гидравлического разделения важно понять роль коллекторов в гидравлической системе. «Идеальный» коллектор в любой гидравлической системе просто разделил бы входящий в него поток на подсоединенные к нему ответвления с нулевыми потерями напора. Сферический коллектор, показанный на Рисунок 2 был бы очень близким приближением к этой идеальной концепции.

Представьте себе трубы, выходящие из этого сферического коллектора во всех направлениях, как медный баскетбольный мяч с трубками, выходящими по всей его поверхности. Вода была бы очень «довольна» протеканием через такой коллектор, но представьте, как это будет выглядеть в типичном механическом помещении. Короче говоря, это будет выглядеть ужасно. Он займет много места и его будет очень сложно установить стандартными методами. Итог: мы не создаем такие заголовки. Не потому, что они не работали, а по другим практическим и эстетическим причинам.

Рисунок 2 Сферический коллектор

Вместо этого мы аппроксимируем благоприятную механику жидкости, предлагаемую медным баскетбольным коллектором, со стандартным оборудованием, которое хорошо выглядит и аккуратно размещается в механическом помещении, как показано на Рисунок 3 .

Рис. 3. Реальность механического цеха

Мне нравится называть эти заголовки «короткими/толстыми». Проще говоря, чем короче головка и больше ее диаметр, тем ближе она приближается к медной баскетбольной головке. Помните, что цель состоит в том, чтобы разделить поток на ответвления с минимально возможной потерей напора.

Итак, вот что может легко запомнить каждый проектировщик гидравлических систем: Короткие/толстые коллекторы – это хорошо, а длинные/тонкие коллекторы – это плохо. Всегда хорошо, чтобы коллекторы в ваших системах были как можно короче и использовались трубы такого размера, чтобы поддерживать скорость потока, когда все ответвления, снабжаемые коллектором, работают со скоростью не выше двух футов в секунду. Рис. 4 представляет собой таблицу, в которой перечислены скорости потока, соответствующие скорости потока два фута в секунду для медной трубы типа M.

ЗА КОЛЛЕКТОРАМИ

Короткие/толстые коллекторы обеспечивают гидравлическое разделение между подключенными к ним циркуляционными насосами. Эти циркуляторы могут быть разных размеров. Некоторые из них могут быть циркуляционными насосами с регулируемой скоростью, в то время как другие работают с фиксированными скоростями. Гидравлическое разделение происходит потому, что потери напора (и, следовательно, перепад давления) по длине коллекторов очень малы.

Для поддержания гидравлического разделения, обеспечиваемого короткими/толстыми коллекторами, важно, чтобы коллекторы соединялись с узлом трубопровода, который сам по себе обеспечивает очень низкую потерю напора.

Одной из таких схем является простое подключение коллекторов к источнику тепла с низким сопротивлением потоку, такому как чугунный котел или водяной источник тепла резервуарного типа, как показано на рис. 9.0125 Рисунок 5 .

Оба этих источника тепла создают очень небольшие потери напора. В сочетании с короткими/толстыми коллекторами сборка «общего трубопровода», обведенная пунктирными линиями, создает очень небольшие потери напора, даже когда работают все циркуляционные насосы. Отсутствие каких-либо значительных потерь напора в общем трубопроводе – это то, что не позволяет циркуляционным насосам «чувствовать» присутствие друг друга в системе. Если циркуляторы не могут «чувствовать» друг друга, они не могут мешать друг другу.

Трубопровод в Рисунок 5 также обеспечивает одинаковую температуру подаваемой воды для каждой нагрузки, обслуживаемой коллектором. Это не относится к традиционным первичным/вторичным трубопроводам, где все наборы близко расположенных тройников расположены последовательно вдоль общего первичного контура.

Последнее расположение создает снижение температуры подаваемой воды в нижних контурах. Кроме того, степень этого падения температуры непостоянна. Это зависит от того, какие вторичные цепи работают в любой момент времени.

Если источник тепла, который вы хотите использовать, имеет более высокое сопротивление потоку, как это обычно создается теплообменниками змеевикового типа в компактных котлах Mod/Con или коаксиальными теплообменниками в тепловых насосах вода-вода, вы можете объединить коллекторы в этот источник тепла, как показано на рис. 6 .

Пара близко расположенных тройников гидравлически отделяет циркуляционный насос котла от циркуляционных насосов на коллекторе. Таким образом, общий трубопровод в пределах пунктирных линий (т. е. общий трубопровод) имеет низкую потерю напора. Вуаля: гидравлическое разделение всех циркуляционных насосов в системе.

Если вашей системе требуется дополнительная тепловая масса для стабилизации источника тепла с малой массой в соответствии с потенциальными потребностями системы распределения с высокой степенью зонирования, то пусть буферный резервуар (трубопровод, как показано на рис. 7 , и работает в сочетании с короткие/толстые жатки) обеспечивают гидравлическое разделение.

Наконец, можно использовать компонент, называемый «гидравлическим сепаратором», для обеспечения, как вы уже догадались, гидравлического разделения. Трубопровод показан на Рис. 8 .

Наряду с гидравлическим разделением многие гидравлические сепараторы теперь содержат внутренние экраны, называемые коалесцирующими средами. Эти вставки улучшают способность гидравлического сепаратора отделять микропузырьки воздуха, проходящего через верхнюю часть сепаратора. Использование гидравлического сепаратора с коалесцирующей средой устраняет необходимость использования в системе отдельного высокоэффективного сепаратора воздуха.

Вторая коалесцирующая среда, встроенная в нижнюю часть гидравлического сепаратора, повышает его способность улавливать частицы грязи, которые могут перемещаться вместе с потоком, возвращающимся из распределительной системы. При многократном проходе некоторые коалесцирующие среды могут отделять частицы грязи размером до пяти микрон.
