Индукционный электрический котел отопления для отопления дома

Постоянное повышение стоимости традиционных энергоносителей – природного газа, твердого топлива, приводит к тому, что владельцы частных домов и дач пытаются найти новые способы отопить помещения без излишних расходов. И одним из вариантов получения максимума эффекта при минимуме затрат является индукционный котел отопления.

Очень часто такие котлы называют самым экономичным видом отопления. И это утверждение имеет веские основания – ведь такое отопление подходит для любой площади помещений, а создать индукционный котел своими руками – не такая уж сложная задача, особенно для любителей мастерить.

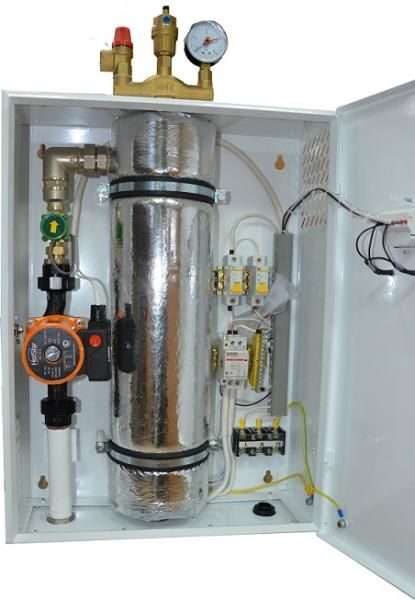

Индукционный котел отопления

• Функциональные особенности индукционных котлов
• В чем эффективность индукционного котла?
• Самый простой индукционный котел – доступен каждому
• Еще один вариант индукционного котла

Функциональные особенности индукционных котлов

Прежде всего, следует отметить, что индукционный котел отопления не требует переоборудования отопительной системы здания, поэтому он может быть монтирован не только в загородном доме средних размеров, но и применим для отопления помещений большой площади.

Это очень удобно, а также – практично, ведь с традиционными системами отопления вам бы пришлось демонтировать старую систему, а при больших площадях – это было бы еще и затратно.

Простейшая конструкция генератора тепла на принципе индукции выглядит следующим образом: это трансформатор, то есть, электрический индуктор, который состоит из первичной и вторичной обмотки.

Первичная обмотка преобразовывает электрическую энергию в вихревые токи, направляет созданное электромагнитное поле на вторичную обмотку. Вторичная обмотка передает полученную энергию носителю тепла, роль которого играет вода, антифриз, масло и т.д.

Принципиальная схема индукционного котла

Корпус индукционного котла включает внешний контур, сердечник, имеющий двойную стенку и слой тепло- и электроизоляции. Вес котла является не очень большим, но при этом повышается его коэффициент полезного действия. Так, носитель тепла получает примерно 98% тепловой энергии, так как в данном случае нет потерь.

В чем эффективность индукционного котла?

Инструкция, которая прилагается к такому устройству, как электрокотел индукционный для отопления, говорит пользователям о том, что такие котлы являются наиболее выгодными, нежели традиционные системы отопления. И благодаря такому оборудованию можно получить отличный эффект. Носитель тепла проходит двойной нагрев, а время на этот процесс сокращается практически в два раза, если провести параллель между такой системой и котлами с ТЭНами. А достигается подобный эффект благодаря более низкому уровню инерции. В ходе нагревания носителя тепла возникает магнитная индукция, а вследствие этого в трубопроводах не будет появляться накипь.

Сравнение денежных затрат на отопление ТЭНовым и индукционным котлами

По сути, данный вид отопительного оборудования является вечным. За ним не требуется ухаживать, обслуживать его и чистить.

Самый простой индукционный котел – доступен каждому

Следует отметить, что создавать такие устройства, как индукционные котлы отопления бюджетного типа – это очень просто. Вам не потребуется наличие особого образования или глубоких познаний в отопительной технике. Однако следует заранее подготовить набор материалов и инструментов, которые потребуются вам для работы.

Совет – чтобы сборка вашего индукционного котла производилась быстро и легко, лучше сразу подготовить сварочный инвертор. При помощи этого устройства вы будете варить корпус генератора тепла, а также – подсоединять подающие и отводящие трубопроводы.

Для материала, который будет нагреваться в электромагнитном поле, лучше всего выбрать отрезки стальной проволоки или катанки. Диаметр не должен превышать 7 миллиметров, а длина – 5 сантиметров. Чтобы сделать корпус котла, который также будет служить в качестве участка трубопровода для носителя тепла и основы катушки индукции, можно взять обычную трубу из пластика, которая имеет толстые стенки (диаметр внутри должен быть не больше 5 сантиметров).

Один из этапов изготовления индукционного котла

Индукционный электрический котел отопления будет подключаться к системе отопления с помощью специальных переходников. Через них будет идти холодный носитель тепла, а выходить – уже нагретый с помощью индукции. Стоит заметить, что первый переходник приваривается к основанию корпуса устройства. На дно трубы из пластика, которая подготавливается заранее, укладывается металлическая сетка – именно она будет в качестве барьера для отрезков металлической проволоки. Далее засыпаются кусочки порезанной по 5 сантиметров проволоки, их должно быть столько, чтобы заполнить все пространство трубы внутри. После этого закрывают верхнюю часть прибора.

Основным нагревательным компонентом такого генератора тепла является индукционная катушка.

Делается она из эмалированного медного провода. На корпус из трубы из пластика наматывают 90 витков провода. Но нужно смотреть, чтобы все было сделано аккуратно, — то есть, между участками должно быть одинаковое расстояние. После того, как такой индуктор готов, можно подсоединять его к отопительной системе.

Индукционный котел подключенный к системе отопления

Индукционные котлы отопления электрические являются компактными устройствами, а в плане конструкции они фактически элементарны. Такой аппарат можно сделать в любом участке трубопровода. Нужно будет лишь вырезать часть трубы из отопительной системы, затем переходниками установить индуктор в этот разрез. Касательно электрической сети, катушка индукционного котла подключается к высокочастотному инвертору. Но помните, что включать такое устройство можно только в том случае, если в системе есть носитель тепла, так как корпус может просто расплавиться от высоких температур.

Заметим, что стоимость такого котла – это сущие копейки. Единственный недостаток – это относительно небольшие габариты и внешний вид. Однако, установив такой индуктивный котел отопления, вы почувствуете положительный эффект, увеличите скорость нагревания носителя тепла.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант.

Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

• Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
• Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
• Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

• Прежде всего, это возможность работать с переменным и постоянным током.
• В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
• Конструкция прибора предельно проста.
• Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
• Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
• Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
• Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

как работает тэновый котёл и как сделать своими руками

Жилые помещения чаще всего отапливаются топливом природного происхождения, такими как — уголь, дрова, газ и нефтепродукты. Однако природные ресурсы не бесконечны и когда-то они закончатся. Именно по этой причине хозяева домов и квартир начинают все чаще склонять свой выбор в пользу электрокотлов. Есть котлы с ТЭНами и электрическими теплонагревателями, а есть еще и индукционный электрокотел, и их многие характеристики превосходят обычные системы отопления.

Содержание статьи

• Работа индукционного обогревателя и его устройство
• org/ListItem”> Основные характеристики
• Установка
• Выбор котельного оборудования
• Индукционный котел отопления своими руками
• Заключение

Индукционный котел

Работа индукционного обогревателя и его устройство

Обогреватель имеет многослойный корпус — удвоенная стенка индуктора, тепло- и электроизолирующий слой и внешний корпус. Если в котлах на производствах, присутствует цилиндрическая обмотка, то в оборудовании для бытового использования — она тороидальная. Она находится промеж двух труб соединенных вместе. Стальные трубы имеют толщину десять миллиметров и более. За счет этого вес котлоагрегата сокращается.

Носители тепла, запускаются в котел через нижнюю трубку в середину котла. В результате объемной площади внутри, тепловые носители получают до 97% тепла производимого котлом. В результате небольшой инерции, жидкости нагреваются быстрее, чем при наличии ТЭНов. Тепло и электроизолирующие слои защищают от протечек и потерь тепла.

Индукционный обогрев производится индуктором, который создает вихревые потоки. Когда ток поступает на обмотку, появляется электромагнитное поле, выдавливающее токи во внешнюю стенку индуктора, плотность увеличивается и происходит нагрев внешней стороны индуктора, а после и изнутри. Тепло вырабатываемое при помощи отопительных систем передается на циркулируемое жидкостное топливо, и отправляется по системе. Нагреватель в рабочем состоянии выдает температуру 75 С°. Котел средних размеров успевает нагреться за 6 минут.

Основные характеристики

Индукционные котлы для отопления частного дома имеют плюсы, но и не лишены существенных недостатков, которые есть только у этого вида отопительного оборудования.

К достоинствам такого отопительного оборудования можно отнести:

• устройство не имеет нагревающих элементов. Подвижные и сильно загруженные части, которые подвергаются в процессе эксплуатации частому износу, отсутствуют, что влияет длительную работу без обслуживающих операций;
• может работать от электросети с низким напряжением и постоянным током. Такое не проходит с электрокотлами других видов;
• корпус котла — это одна цельная емкость, что не дает возможности появиться протечкам;
• нагрев теплоносителей до состояния способного обогреть помещение, менее время затратный, чем у других обогревателей;
• не образует накипи. Из-за маленьких отличий между нагреваемой поверхностью сердечника и тепловым носителем (меньше 30 С), и вибраций, которые образуются в результате вихревых потоков, происходит отталкивание накипи от стенок;

Датчик индукционного котла отопления

• не опасен с точки зрения пожаро- и электробезопасности;
• индукционное отопление частного дома не нуждается в дымоотводящих системах;
• эффективность индукционного котла отопления приближена к ста процентам. И по мере износа оборудования, данный показатель не изменяется;
• срок эксплуатации составляет примерно 20-25 лет. Этот показатель зависит от толщины стенок индуктора;
• в качестве теплового носителя могут быть применены антифриз, вода и масло;
• смена теплоносителей проводится 1 раз в десятилетие;
• запущенный работающий агрегат, не издает шума;
• в результате небольшой инерционности удается сэкономить на электроэнергии;
• чтобы установить обогреватель индукционной направленности, достаточно хозяина. Нет нужды привлекать профессионалов;
• оборудование можно использовать в закрытой системе обогрева, схожей с системой теплый пол.

К недостаткам такой системы отопления можно отнести следующие факторы:

• конструкция довольно объемная и имеет большой вес;
• стоимость котла индукционной направленности не маленькая. Все объясняется наличием в нем инверторного пускателя. Данный прибор, самое дорогое, что есть в данном устройстве;
• котел устанавливается только в изолированных от людей помещениях;
• еще одна особенность — это генерация помех на радиоволнах;
• для размещения подойдут частные дома, квартиры будут малопригодны для использования такого оборудования.

Установка

Устанавливать устройство разрешается только в индивидуальных помещениях. Крепится индукционный котел отопления вертикально, к трубке находящейся снизу подходит обратка, а вверху вкручивается подача теплоносителя. Котел необходимо закрепить на стене с помощью крепежей, рассчитанных на собственный вес оборудования и заполняемую в него жидкость. При креплении нужно ориентироваться на низ и верх — 70см, и по бокам 25см. Меньшая дистанция не допускается.

Устройство обязательно заземляется. Металлопластиковые трубы крепятся к выходящим из котла патрубкам. Для безопасности необходимо установить манометр, спиротоп.

Внимание! Максимальное давление для отопления дома не должно превышать 0,3 Мпа.

Индукционное отопление

Выбор котельного оборудования

Индукционные котлы бывают с одной и тремя фазами. В комплектацию не входит пульт дистанционного управления GSM, но который можно приобрести, отдельно проконсультировавшись с продавцом-консультантом. Либо другой программатор, который можно запрограммировать на постоянную работу в течение недели, что понравиться дачникам или людям которые хотят котел для отопления частного дома.

Индукционный котел отопления своими руками

Возможно, конечно собрать устройство самому в домашних условиях. Особых знаний здесь не нужно, да и такая операция позволит сэкономить на покупке готового агрегата. Пролистав пару ресурсов в сети интернет можно найти подходящую схему индукционного нагревателя. Нагревательный элемент, возможно, изготовить из индукционной плиты или из сварочного инвертора. Самодельные индукционные котлы ничуть не уступают по эффективности заводским аналогам.

С помощью чего можно изготовить индукционное отопление своими руками? Берем проволоку и нарезаем на маленькие кусочки. Трубу из пластика или железа, заполняем ее кусочками проволоки и закрываем сеточкой. Затем берется проволока из меди и обматывается спиралью, как тэновый котел. В другой трубе режется отверстие и вставляется туда готовое устройство. Подключаем собранную модель к инвертору, купленному в магазине. Таким образом, получается простейшее устройство индукционного отопления частного дома своими руками.

Принцип работы индукционного котла

Заключение

Возможность оставлять обогревательное устройство индукционного вида включенным в доме, оставляя на некоторое время, пожалуй, является главным преимуществом использования агрегата. Для таких целей не нужен мощный котел, достаточно маломощного оборудования в 6 киловатт. Такое устройство способно обогревать и держать постоянную температуру в помещении площадью до 115 кв.метров с температурой 14-16 С. Но учитывая тот факт, что у многих дачников имеются камины, то приехав в нужно время с легкостью можно нагнать нужную температуру.

Не стоит забывать, что сделать индукционный котел отопления, можно в домашних условиях. Как сделать индукционный котел, прочтите выше. Так можно сэкономить не малые деньги на покупке устройства, на его транспортировке и провести время с пользой и интересом.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

Устройство

, виды, преимущества и недостатки

Индукционный отопительный котел остается новинкой на рынке бытовой техники, хотя популярность такого инновационного решения стремительно растет. Среди электрических оконтлей индукционные модели составляют около 30%. В чем отличие этого агрегата от его конкурентов с обычными нагревательными элементами или электродами?

Мы расскажем вам все о принципе работы и уникальных преимуществах оборудования, работа которого основана на использовании индукции. В предлагаемой нами статье приведены и подробно описаны его разновидности. Наши советы по монтажу помогут вам легко обустроить или модернизировать систему отопления дачи, магазина или склада.

Содержание статьи:

• Особенности устройства и эксплуатации
  • Устройство индукционного блока
  • Специфика применения в отопительных контурах
• Разновидности индукционных котлов
• Что вы нужно знать об установке?
• Преимущества индукционных котлов отопления
• Недостатки индукционных моделей
• Правила подбора оборудования
• Выводы и полезное видео по теме

Особенности конструкции и работы

Индукционный котел способен вырабатывать тепло и обогревать помещения за счет электромагнитной индукции. Это физическое явление было открыто Фарадеем в ходе его опытов с цилиндрическим магнитным стержнем, вокруг которого спирально намотана медная проволока.

Конструкция индукционного блока

Современный индукционный отопительный котел также включает в себя индуктор и сердечник. Когда через катушку проходит переменный электрический ток, возникает электромагнитное поле.

Поле генерирует вихревые электрические токи, нагревающие активную зону, тепло от которой передается теплоносителю. Количество этого тепла определяется по формуле Джоуля-Ленца.

Индукционный отопительный котел представляет собой сложный многокомпонентный агрегат. Чтобы лучше понять принцип работы индукционного прибора, стоит вспомнить школьный курс физики

Индукционный отопительный котел состоит из двух основных частей. В одном из них, состоящем из катушки и сердечника, образуется магнитное поле. Вторая часть представляет собой теплообменник с рабочим телом (теплоносителем).

Функция теплоносителя – обычная вода или смесь воды с этиленгликолем. Можно использовать и другие жидкости, выбор которых зависит от конкретной модели котла.

Система отопления с индукционным котлом всегда включена. В схему монтажа также входит мембранный бак, который необходим для приема избыточной воды, возникающей из-за ее теплового расширения. Если такой бак не поставляется в комплекте, он приобретается отдельно.

Специфика использования в отопительных контурах

Индукционные котлы предназначены для работы в системе с принудительной циркуляцией. Поэтому должна присутствовать схема подключения, стимулирующая движение рабочего тела по контуру отопления.

Такая необходимость обусловлена ​​относительно небольшими объемами теплообменников. – из-за быстрого нагрева вода в них закипает быстрее, чем происходит гравитационная циркуляция.

Индукционные котлы поставляются в комплекте с выносным блоком управления, предназначенным для автоматизации работы отопительного оборудования

В многоконтурных системах циркуляционные насосы устанавливаются на каждый контур. Если в доме есть система «теплый пол», то в комплекте должен быть распределительный коллектор и дополнительный насос.

В систему управления котлом входит, помимо термостата и датчиков температуры, так называемый , который предназначен для предотвращения перегрева, избыточного давления и предела прочности деталей.

В группу безопасности обычно входят манометр, воздухоотводчики и. Защита от перенапряжения реализована с помощью автоматических компонентов. Обработка отдельных деталей составом повышает их безопасность. Благодаря компонентам защиты обеспечивается безопасная и бесперебойная работа котла.

Расширительный контур системы отопления с индукционным котлом должен включать расширительный бак и группу безопасности, предотвращающую избыточное давление в замкнутом контуре

Бытовые индукционные котлы в зависимости от номинальной мощности работают от сети 220 В или 380 В при частота тока 50 Гц. Чтобы электрический котел подключить к сети, вам нужно будет уведомить об этом местную энергетическую компанию (поставщика электроэнергии) и получить ее согласование.

Подключение может быть однофазным и трехфазным. Провода, используемые для подключения блока питания, должны иметь подходящее сечение.

В индукционном приборе нагрев регулируется циклическим включением и выключением. Этому процессу помогает (термопара), включенная в систему управления.

Индукционный котел в разрезе с указанием направления движения теплоносителя. В холодном состоянии теплоноситель поступает по нижнему патрубку и после нагрева подается по верхнему патрубку в систему отопления.

Пользователь устанавливает оптимальный температурный режим и котел автоматически отключается после нагрева теплоносителя до определенной температуры, и снова включает после остывания.

Благодаря непрерывному циклу нагрева теплоносителя в отапливаемых помещениях поддерживается комфортный микроклимат. Во многих моделях отображаются данные о температуре и других рабочих параметрах, что облегчает контроль за работой оборудования.

Опционально котлы индукционного отопления комплектуются GSM-модулями для контроля температуры в помещении и управления через смартфон из любой точки мира, где есть интернет. Вернувшись из отпуска или командировки, вы можете заранее включить систему отопления и подготовить дом к приезду

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но есть отличия в их конструкции. По этому критерию их условно делят на несколько видов, которые будут рассмотрены далее.

Котлы Shell. Корпус котла имеет цилиндрическую форму. В кожухе находится индуктор. Теплообменник проходит как внутри, так и снаружи змеевика.

Рабочая жидкость, поступающая во входной патрубок, проходит через теплообменник, нагревается и по верхнему патрубку поступает в контур отопления. Котлы корпусного типа в России производит НПК «ИНЕРА». На рынке они известны под торговой маркой Сав.

Котлы с объемными теплообменниками. Этот тип котла еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, выполняющая роль теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Изготовитель – Завод теплового оборудования «Альтернативная энергетика».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих индуктор. Первым на рынке был именно такой агрегат.

Индукционные котлы с инвертором. Индукционный котел можно дополнить инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает на индуктор.

Это решение позволяет получить необходимые вихревые токи для выработки тепла при отсутствии основного источника питания.

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать питание электрооборудования и защитить его от скачков напряжения

Что нужно знать об установке?

В комплект поставки электрооборудования входит технический паспорт с подробным описанием характеристик и инструкция, в которой указаны правила монтажа и эксплуатации. Монтаж котлов необходимо производить в соответствии с прилагаемой инструкцией.

При обнаружении дефектов, например, при отсутствии в системе насоса принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или обученных сотрудников организации, продающей электрооборудование.

Индукционный котел может быть интегрирован в существующую систему отопления как основной или резервный с параллельным подключением. Что касается места установки, то обязательно нужно придерживаться стандартных для всех электронагревательных приборов правил.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен быть не менее 30 см. Как и любое мощное энергетическое оборудование, индукционный котел должен быть заземлен по ГОСТ 12.2.007.0.

Сечение кабеля, используемого для подключения индукционного котла, рассчитывается исходя из мощности оборудования. Электропроводка проложена в кабель-каналах или в гофре

Преимущества индукционных котлов

Индукционные котлы имеют множество безусловных и сравнительных преимуществ, в том числе следующие:

• самый высокий КПД среди всех электрических котлов;
• неизменность энергетических характеристик;
• минимальные требования для ;
• повышенной надежности;
• рекордно долгий срок службы;
• способность работать автономно;
• простая установка без системы вентиляции;
• система автоматического управления;
• без подачи и хранения топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Устройство преобразует электрическую энергию в тепловую с КПД 98-99%. Нагрев охлаждающей жидкости занимает 7-10 минут. Простая конструкция, в которой отсутствуют движущиеся механические части, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Такие повреждения могут быть только повреждены. электрическая изоляция. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции очень похожи на индукционные котлы, они действительно способны прослужить многие десятилетия.

По заверениям производителей агрегаты, работающие за счет воздействия электромагнитной индукции, обеспечивают бесперебойный обогрев помещений в течение 100 тыс. часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать об электродных и обычных.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. Например, для подготовки теплоносителя к нерегулярно используемой системе теплого пола

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном обслуживании и ремонте, что позволяет экономить средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Сертифицированная конструкция индукционного котла предотвращает короткое замыкание. Производители утверждают, что любая модель имеет высший класс. Электробезопасность. Индукционный котел не следует путать с микроволновой печью, так как для его работы используется другая частота электрического тока.

Нагрев теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не более 30°С. То есть локальный перегрев, который может привести к пожару, отсутствует, что делает такие агрегаты пожаробезопасными.

За счет намагниченности теплоносителя, малой вибрации, незаметной для окружающих и турбулентного завихрения, в индукционных котлах практически не образуются минеральные отложения, что благоприятно сказывается на КПД. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для увеличения мощности можно использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет утеплить двухэтажный особняк.

При соблюдении правил эксплуатации, указанных в инструкции, то после монтажа и установки температурного режима котел можно не вспоминать в течение всего отопительного сезона. В отличие от индукционных устройств не требуют регулярной загрузки дров и удаления угля и золы. Не требуется прочистка труб, что выгодно отличает их от электрокотлов других типов.

Сам котел и дополнительное оборудование к нему занимают мало места и могут быть установлены на небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связке с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в систему управления умным домом «Умный дом»

Недостатки индукционных моделей

Идеальных технических решений пока не существует. Даже у самого современного оборудования есть свои недостатки и индукционный котел не исключение.

Характеризуется:

• высокой ценой;
• тяжелый вес;
• шум.

При изготовлении индукционных котлов используются дорогостоящие материалы, в том числе ферромагнетики, реагирующие на магнитное поле.

Чтобы котел выполнял свою функцию, инженеры должны точно рассчитать диаметр провода катушки, количество ее витков, размер сердечника и другие параметры. Затем все эти расчеты должны быть реализованы в готовом изделии.

Таким образом, производство индукционных приборов является трудоемким и металлоемким процессом, что приводит к высоким затратам на производство. В то же время этот недостаток нивелируется за счет длительного срока службы и минимальных эксплуатационных затрат.

Компактные размеры котла сочетаются с его значительным весом, что объясняется большим количеством стальных деталей. Некоторые модели весят 40 кг. Индукционный котел при работе немного шумит, но этот недостаток легко устраняется рекомендованными к установке звукопоглощающими прокладками.

Правила подбора оборудования

При выборе модели индукционного котла основными критериями являются его мощность и характеристики отапливаемого помещения. Предполагается, что для обогрева 10 кв. м. при высоте потолка до 3 метров требуется 1 кВт.

Таким образом, достаточно площадь отапливаемого помещения разделить на 10 и в результате получится электрокотел необходимой номинальной мощности. Например, для дома площадью 100 кв. м. требуется индукционный нагреватель мощностью 10 кВт.

Если нет желания рассчитывать необходимую мощность котла с высокой точностью, можно воспользоваться упрощенным вариантом. Согласно ему, индукционные котлы мощностью всего 3-4 кВт способны обогреть помещение площадью 30-40 м²

Чтобы не переплачивать за ненужную мощность и не замерзнуть при ее недостатке, необходимо оценить конкретные характеристики дома или другого объекта, в том числе материалы стен, площадь окон, наличие утеплителя и т. д., и исходя из этих данных выбрать отопительное оборудование.

Не помешает спросить у продавца и коэффициент мощности, то есть соотношение активной и полной мощности выбранной модели. Этот показатель называется косинусом фи (Cos φ) и измеряется в вольт-амперах. Он помогает определить, какая часть потребляемой электроэнергии расходуется непосредственно на нагрев теплоносителя, а какая – на создание магнитного поля.

Значения коэффициента мощности колеблются от 0 до 1. Для индукционных котлов с продуманной конструкцией Cos φ составляет 0,97-0,98 кВА, что считается отличным показателем, так как практически вся потребляемая электроэнергия расходуется на нагрев рабочего тела.

Разнообразие моделей позволяет выбрать вариант использования в качестве основного или резервного источника тепла. Мощные котлы, работающие от напряжения 380 В, способны самостоятельно отапливать дома, коммерческие и промышленные объекты большой квадратуры.

Для эксплуатации на даче или в гараже эффективен Можно сделать самому. Следующая статья ознакомит вас с подробным руководством по сборке полезных самоделок.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует принцип работы индукционной установки:

Экспертное заключение по безопасности эксплуатации индукционного котла:

Видеопрезентации индукционных котлов от ЗСТМ ):

Индукционные нагревательные котлы имеют множество преимуществ и конкурентных преимуществ при незначительных или легко устранимых недостатках. Насколько выгоден этот вариант для отопления конкретного дома, можно решить, только взвесив все «за» и «против».

Неоспоримым фактом остается постоянный рост спроса на такое оборудование, и эта тенденция, скорее всего, сохранится и в будущем.

Хотите рассказать о собственном опыте выбора, установки, эксплуатации индукционного котла? Иметь полезную информацию по теме, которой стоит поделиться с посетителями сайта. Пожалуйста, пишите комментарии, выкладывайте фото, задавайте вопросы в блок-форме ниже.

Выгодно ли ставить индукционный электрокотел на отопление

Сегодня мы с вами поговорим об индукционном нагреве. Многие пытаются представить индукционные котлы как нечто инновационное, что якобы сэкономит наши деньги и обеспечит существование нашей системы отопления. И что это на самом деле?

На самом деле индукционные котлы очень дороги, крупногабаритны, неудобны в эксплуатации и не наделены достаточным количеством свойств и качеств, необходимых для нормальной работы современного электрокотла отопления.

Те люди, которые изобретают эти котлы и пытаются продать их вам, ничего не говорят потребителю об этих аспектах своей продукции, а выставляют на свет только положительные качества. Здесь мы отобразим все плюсы и минусы индукционного нагрева дома.

Что говорят производители индукционного нагрева?

Чаще всего производителей индукционных котлов отопления сравнивают с традиционными, а традиционные составляют 99% всех электрокотлов на рынке.

Котлы всегда сравнивают по следующей схеме: выделяются мнимые недостатки ТЭНов и положительные качества индукционного отопления дома.

Например, такие показатели:

• ТЭНов много;
• Что якобы может выйти из строя один или даже несколько нагревательных элементов;
• Говорят, что котел может потерять работоспособность;
• Особое внимание уделяют накипи, которая может появиться в виде отложений прямо на самой поверхности нагревательных элементов;
• Сложность и громоздкость конструкции обусловлена ​​достаточно большим количеством электрических контактов;
• Создатели индукционных котлов утверждают, что их котлы служат дольше за счет того, что умеют смягчать воду;
• Абсолютно голословное и голословное утверждение о том, что требуется периодическая замена прокладок, ТЭНов и стояков.

Принцип действия

Простым примером этого является катушка, намотанная на диэлектрическую трубку. Внутри нужно установить стальной сердечник. Электрическая катушка будет нагревать металлический стержень.

Осталось только подключить его к магистрали теплоносителя, и такой «индукционный котел» начнет отдавать тепло.

Устройство индукционного котла Hotmer

Индукционные котлы для отопления частного дома отлично подходят. Котел работает с использованием змеевика по принципу индукционной плиты. Индуктивная катушка создает магнитное поле.

Тепло поступает от нагревателя к жидкому теплоносителю по лабиринту металлических трубок без утечек.

Сила тока влияет на изменение силы магнитного поля в устройстве. Так дом отапливается.

После помещения внутрь катушки сердечника возникают вихревые токи Фуко, влияющие на электрическое сопротивление металла. Температура на поверхности трубной системы повышается.

Критика неправильных котлов отопления

Указано, что в качественном индукционном котле нет ТЭНов. Конечно, это не так, ведь без ТЭНа нам нечем было бы нагревать воду, то есть он всегда есть в любом бойлере!

В подавляющем большинстве установленных электрокотлов ТЭН не выходит из строя почти весь срок службы котла.

Если ТЭН все-таки вышел из строя, то мы легко его меняем, так как он находится под фланцем или на резьбе. Если вдруг ни с того ни с сего сломается агрегат при индукционном нагреве, то заменить его практически невозможно.

Теперь о накипи … В чайнике она есть, а в домашних отопительных системах ее нет, потому что там вода вообще не кипит, отложения есть всегда и везде, в любых системах: на газе, дизельные, дровяные, электрические, отопительные, электронные, индукционные котлы. Неважно какой котел. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а реальность.

Об электрических контактах. Производители пишут, что в индукционном нагревательном котле отсутствуют электрические контакты. Но на самом деле электрические контакты есть всегда и везде. А если говорить о котлах отопления, то электрические контакты, клеммники. отсутствовал там много лет. Под резьбовыми соединениями есть электрические контакты, не требующие подтяжки, а есть пружинные зажимы, обслуживание которых тоже не стоит.

Относительно срока службы ТЭНа и цифр, аргументирующих этот срок. Непонятно, откуда взяты эти цифры и как они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления не так много примесей, как в системе водоснабжения. Умягчение воды в носителе системы отопления не требуется.

Следует отметить, что в индукционном котле замена узлов практически вообще невозможна, т.к. все находится в герметичной колбе и ее надо разрезать, чтобы что-то оттуда вытащить.

Преимущества и недостатки индукционного котла

Индукционные котлы имеют следующие преимущества:

1. Высокий КПД;
2. Отсутствие расходных материалов, надежность конструкции;
3. Небольшие габариты;
4. Простота установки и эксплуатации;
5. Высокая скорость нагрева;

Котлы индукционного типа имеют КПД до 99%, что превышает КПД нагревательных элементов и электродных блоков. Заявленный производителями КПД котла 20 – 30% противоречит принципам закона сохранения энергии.

Но некоторую экономию все же можно получить за счет отсутствия масштаба. Дело в том, что сердечник при воздействии электромагнитной индукции не только нагревается, но и приобретает устойчивую микровибрацию. Образование отложений и накипи в таких условиях практически невозможно.

В нагревательных элементах и ​​электродных котлах образование накипи является устойчивым постоянным процессом. Известковые отложения обладают определенным термическим сопротивлением и снижают коэффициент теплопередачи от нагревательного элемента к теплоносителю. Окалина толщиной 0,5 мм ухудшает теплоотдачу на 8 – 10 %. В индукционных котлах такого препятствия нет и электрическая энергия расходуется более рационально.

Наличие явления вибрации также позволяет использовать в системе отопления воду даже с высоким содержанием солей жесткости. В целом в качестве теплоносителя при работе индукторных котлов может использоваться неочищенная вода, антифриз, даже масло – то есть отсутствуют требования к химическому составу, присущие другим электрическим котлам.

Индукционные котлы не имеют в своей конструкции быстроизнашивающихся элементов (ТЭНов, электродов). Срок службы оборудования заявлен в 25 лет (с гарантией 2 года). Регулярная замена нагревательных элементов не требуется – это снижает эксплуатационные расходы оборудования.

Бытовые котлы имеют небольшие габариты (высота не превышает 1 метра) и могут быть размещены в любом помещении. Установка изделия не требует получения каких-либо разрешений; установка может производиться самостоятельно. Обязательным условием установки является заземление устройства во избежание поражения электрическим током.

О самостоятельном изготовлении котла индукционного типа следует сказать отдельно. Реализация этой задачи возможна при наличии сварочного аппарата и определенных навыков. Но обязательным условием является знание электрооборудования и устройств, ведь любое сложное оборудование требует серьезной системы безопасности, контроля и управления. Самостоятельный монтаж блока управления и систем безопасности под силу не каждому.

Индукционные котлы можно назвать многофункциональными. Их можно использовать не только для отопления, но и для производства горячей воды в режиме проточного водонагревателя.

Индукционные котлы практически не имеют серьезных недостатков. Можно лишь отметить, что по отзывам пользователей есть жалобы на шум изделия при работе. Это связано с наличием вибрации. В принципе, этот негативный фактор можно устранить – котел следует закрепить амортизирующими вставками (из резины и т.п.), которые предотвратят передачу вибрации на строительные конструкции.

Также можно отметить, что неконтролируемая утечка охлаждающей жидкости представляет серьезную опасность. Если система управления потоком выйдет из строя, оборудование будет уничтожено и станет неремонтопригодным. И еще один существенный недостаток, присущий всему электроотопительному оборудованию, – очень высокая стоимость электрической энергии.

Индукционные отопительные котлы являются качественным и эффективным с технической точки зрения оборудованием. По своей конструкции они более совершенны, чем ТЭНы и электродные электрокотлы. При отсутствии других источников энергии, кроме электричества, оборудование этого типа со временем может стать более популярным для обогрева частных домов и дач.

(, 2 сегодня)

Рекомендуем прочитать:

Автономное водяное отопление частного дома

Каскадное подключение котлов

Замена унитаза своими руками

Замена радиатора отопления в квартире

9000 2 Электрический котел для отопления a частный дом

Устройство водоснабжения частного дома из скважины

Раскрываем главный миф индукционного отопления

В последнее время уже перестали говорить что КПД на индукционный нагрев выше КПД отопительного котла в 2-3 раза. Но сторонники индукционного котла утверждают, что котел отопления быстро теряет свои свойства и выходит из строя, потому что на нем скапливается накипь!

Говорят, что мощность котла отопления снижается на 15-20% в течение года. Это действительно так?

Да, отложений на самом деле нет, но систему отопления и водопровод никогда не следует путать. Например, накипь фактически образуется в системе водоснабжения, точно так же, как она образуется в чайнике, который мы видим на кухне каждое утро. Это никогда не мешает нашей работе, мы знаем, и нет сомнений, что вода в чайнике все равно кипит.

Наоборот, в известной нам системе отопления примеси попадают в воду редко. Слой осаждения очень тонкий и не создает каких-либо существенных препятствий для теплопередачи.

Если энергия куда-то ушла из сети, то полностью она никуда не исчезает. Оно превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается с точно такой же эффективностью, с какой нагревался раньше и с каким будет нагреваться всегда. Если бы это было не так, десятка лопнула бы от избыточной энергии.

При появлении накипи происходит теплообмен при более высокой температуре. Ни о каком снижении КПД не может быть и речи, какая бы температура не была в нагревательном элементе.

Стоимость и обслуживание индукционных отопительных котлов

Индукционные отопительные котлы в 2 раза дороже отопительных котлов. Несмотря на то, что они качественно ниже, как мы видели из критического анализа их так называемых «достоинств».

Также они весят в 2 раза больше котлов отопления, имеют большие громоздкие габариты, а вся электронная начинка находится снаружи. В то время как в котлах отопления он спрятан в самом котле. А здесь есть дополнительный короб, который иногда негде разместить, особенно если речь идет об очень маленьком помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только ТЭН может сам выбрать, на какой мощности ему нужно работать в данный момент.

При индукционном нагреве дома будут постоянные скачки напряжения и перегрузки, а в отопительных котлах реле работает очень тихо. И заметить это можно только как тихие щелчки, находясь рядом с работающим котлом.

Даже в индукционных котлах полностью отсутствует тепловая защита от перегрева и замерзания, которая имеется в котлах отопления.

В индукционных котлах нет датчиков низкого давления воды. Отсутствует индикация ошибки, позволяющая точно установить неисправность, из-за которой он встал (на дисплее котла отопления будет мигать соответствующий индикатор).

Но самое главное чего нет у индукционных котлов, так это возможности подключения бойлера!

Разновидности индукционных котлов

Их две. Основное различие между ними заключается в том, что для нагрева используется ток разной чистоты.

Индукционные котлы SAV

В этих устройствах используется обычный переменный электрический ток, частота которого, как известно, составляет 50 Гц. Различные типы таких котлов могут быть рассчитаны на напряжение 220 вольт или 380 вольт.

Для примера приведем характеристики одной из моделей. Если мощность 2,5 кВт, то мощность нагрева составит 2100 ккал в час. Этого достаточно для обогрева помещения площадью 30 – 40 кв. Стоимость таких котлов составит примерно 30 тыс. руб.

Котлы WIN

В этих котлах используется высокочастотный переменный ток. Для его получения используется соответствующий преобразователь. В результате получаем более эффективный нагрев теплоносителя. В таких котлах внутренняя часть выполнена из специального электромагнитного сплава. В процессе работы происходит перемагничивание, в результате чего происходит сильный нагрев теплоносителя.

Таким образом, нагрев в котлах этого типа происходит не только за счет нагрева труб, по которым движется теплоноситель, но и за счет нагрева ферромагнитных частей корпуса и механизма. Типовой котел мощностью 3 кВт такого типа выделяет 2500 ккал в час. Вся система вместе с насосом и необходимой для работы автоматикой составит от 33 до 35 тысяч рублей.

Если у вас загородный дом, то индукционные котлы для его отопления будут оптимальным вариантом. Только такой тип систем отопления будет эффективен при работе в автоматическом режиме. Температура в доме будет поддерживаться без вашего вмешательства.

Покупать или не покупать индукционный котел?

Конечно, вы сами должны принять решение, какой котел покупать: качественный ТЭН или все-таки более громоздкий, менее производительный и дорогой индукционный котел.

Но необходимо учитывать следующее: индукционный котел не является агрегатом для систем отопления, особенно если они индивидуальные и не требуют больших мощностей. Конечно, без индукционного нагрева в некоторых производственных областях технического производства не обойтись, но это касается производственных задач.

Все-таки нечего тащить в дом сложный, тяжелый и дорогой агрегат. Можно обойтись и более элегантным решением – отопительным котлом.

Производители индукционных котлов отопления умышленно дают неполную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или иного котла. Здесь важно говорить правду и показывать свой товар со всех сторон, чтобы люди знали, что покупают.

Устройство и принцип работы индукционного котла

Индукционный котел состоит из основных элементов:

• Корпуса;
• Индукционная катушка;
• Ядро.

Принцип работы индукционных установок предельно прост: проходя через катушку, электрический ток создает сильное электромагнитное поле. В соответствии с законом Джоуля-Ленца под действием электромагнитных волн трубчатый сердечник интенсивно нагревается, отдавая тепловую энергию циркулирующему внутри него теплоносителю.

О работоспособности таких систем свидетельствует тот факт, что с 30-х годов ХХ века в металлоплавильных печах успешно применяется принцип электромагнитного нагрева.

Экспертиза индукционного котла отопления

Один из ведущих российских специалистов в области монтажа и обслуживания котлов в России Владимир Сухоруков в одной из своих программ на YouTube “Индукционный котел – большое недоразумение”, вышедшей 12 декабря , 2020, подробно и подробно доказал, что индукционные отопительные котлы уступают традиционным отопительным котлам.

Владимир Сухоруков не нашел повода для использования индукционного котла в котельной. Более того, он настоятельно не советует покупать индукционные котлы ни при каких обстоятельствах, когда есть качественные котлы отопления, работающие стабильно и безотказно.

Возможно, вам стоит прислушаться к совету эксперта.

Принцип работы

Сначала поговорим об общем принципе работы таких обогревателей. Как известно, при включении или выключении цепи постоянного тока образуется электромагнитное поле, которое, в свою очередь, создает ток в проводниках, расположенных в ней определенным образом. Это действие нагревает проводник, на который воздействует.

Если теперь представить себе действие обычного переменного тока, имеющего частоту 50 Гц , то мы увидим, что действие поля приведет к еще большему нагреву металлического сердечника. Понятно, что в некоторых случаях можно применять электрический ток высокой частоты, еще более способный производить тепло.

Эта идея была использована при создании индукционных нагревательных котлов. Теперь остановимся на том, как именно они устроены.

Все устройство заключено в металлический корпус.

Нагревательный элемент представляет собой бесшовную металлическую трубку, расположенную внутри него.
