Ремонт циркуляционного насоса отопления своими руками: устройство, фото, видео инструкция

Ремонт циркуляционного насоса для отопления своими руками дело не самое простое, поэтому помните – если вы не уверены в своих познаниях – отнесите устройство в мастерскую. Не стоит подключать устройство самостоятельно, если не уверены в правильности своих действий – перегоревшие обмотки двигателя стоят дороже услуг специалиста. Рассмотрим подробно, какие причины поломок и возможности починить устройство существуют на сегодняшний день.

От того, правильно ли вы используете насос, самым непосредственным образом будет зависеть то, каким будет его срок службы. Если соблюдать ряд совсем несложных правил, то вы сможете уберечь ваш циркулирующий насос для отопления от преждевременных поломок.

Какие же правила важно соблюдать?

1. Прежде всего, всегда следите, чтобы жидкость в трубопроводе не перегревалась, и ее температура не превышала 65 градусов по Цельсию. Если этот показатель будет выше, то начнут выделяться жесткие соли, которые, оседая, довольно быстро приведут прибор в негодность.
2. Чтобы во время простоев вал насоса не блокировался и не окислялся, необходимо ежемесячно включать его на несколько минут. Пятнадцати будет более чем достаточно. Это несложное правило позволит вам существенно увеличить срок службы подвижных частей устройства.
3. От того величины подачи самым прямым образом зависит нормальное функционирование устройства. Если она будет нарушена, вопрос о том, как провести ремонт насоса отопления, станет перед вами очень остро.
4. Не включайте устройство, если отсутствует теплоноситель.
5. Запрещена работа насоса с нулевой подачей.

Также стоит регулярно проверять исправное состояние всех систем оборудования.

С этой статьей читают: Выбираем циркуляционный насос для системы отопления частного дома

Элементарные меры предосторожности

Устройство циркуляционного насоса для отопления не настолько сложное, чтобы пренебрегать этим, а вот предупредить поломку вы сможете. Часто бывает, что циркуляционный насос отопления греется из-за банальной мелочи, которой можно избежать при соблюдении нескольких правил:

• посмотрите, чтобы провода ни в коем случае не находились во влажной среде;
• удостоверьтесь в отсутствии протечек в местах соединения оборудования с трубопроводной системой. Если нужно, установите новые прокладки;
• проверьте, есть ли заземление устройства;
• время от времени проверяйте нагрев– он не должен слишком подниматься;
• следите за тем, чтобы напор воды соответствовал тому, который заявлен в техпаспорте.

Если вы заметили, что механизм работает не правильно, при этом вы не нарушали правил эксплуатации, то не исключено, что вам понадобится профессиональный ремонт циркуляционного насоса. Тем не менее, есть смысл попробовать разобраться самостоятельно.

С какими поломками можно столкнуться

Большую часть неисправностей, которые проявляются в оборудовании для отопления, пользователь вполне в состоянии исправить самостоятельно, так что ремонт циркуляционного насоса отопления своими руками вполне возможен. Главное понимать, как разобрать и собрать механизм, иметь понятие о его конструкции и необходимые для ремонта инструменты.

Перед тем, как приступить к ремонту устройства, проверьте подключение циркуляционного насоса к электросети – напряжение должно быть таким, как того требует техпаспорт устройства.

Рассмотрим самые частые неисправности насосов для циркуляции, причины их возникновения, и то, каких можно устранить самостоятельно.

1. Бывает, что насос шумит в системе отопления

Причин тому может быть несколько: вал двигателя подвергся окислению после слишком длительного простоя оборудования или колесо насоса заблокировано попавшим посторонним предметом. В первом случае, для устранения этой проблемы необходимо разобрать электродвигатель насоса и ротор, после чего провернуть последний, упираясь в рабочую насечку.

Во второй ситуации все решается достаточно просто – следует разобрать устройство и достать попавший инородный предмет. Можно использовать сетчатый фильтр – это поможет избежать попадания предметов внутрь насоса в будущем.

С этой статьей читают: Дополнительный насос в системе отопления дома

2. Насос не хочет вращаться, и перестал издавать характерные для него звуки.

Для устранения этой проблемы при помощи тестера в первую очередь проверьте, имеется ли напряжение и электропитание на клеммах. Также причина может крыться в неправильном подключении. У многих моделей имеется плавкий предохранитель, который, если в доме часто прыгает напряжение, просто перегорает.

3. Циркуляционный насос отопления шумит после включения

Нехарактерные шумы могут появляться, если в системе скопился воздух. Или, как говорят, она завоздушилась. Чтобы решить подобную проблему, достаточно просто выпустить из труб излишки воздуха. Чтобы избавиться от шума раз и навсегда, просто установите в верхней части трубопроводной системы специальный автоматический узел, который будет выпускать воздух по мере накопления.

4. Устройство вообще перестало включаться

Если циркуляционный насос не работает, скорее всего, проблема заключается в питании электричеством. Удостоверьтесь в том, что предохранители и фазы соединены правильно. Если это не поможет решить проблему, возможно у привода сгорела обмотка. Тут уже самостоятельно вы ничего не сможете сделать.

5. Оборудования выключается после нескольких минут работы

Посмотрите, правильно ли соединены по фазам провода в клемной коробке. Также причиной может стать слабый контакт предохранителя, который необходимо снять и почистить от шлака.

6. Еще одна причина того, что по которой не работает циркуляционный насос – его большая вибрация во время работы. Зачастую все дело в разболтавшемся подшипнике, который необходимо заменить.

Разобравшись в причинах, их будет достаточно просто устранить.

Почему механизм перегревается

Если температура жидкости в системе дома и самого насоса идентична – это просто отлично. Если же циркуляционный насос греется, то, скорее всего, или есть проблемы с использованием устройства, или же во время его монтажа были допущены ошибки.

Рассмотрим возможные причины, почему греется циркуляционный насос отопления:

• В сети, к которой подключено устройство, недостаточно высокое напряжение. Это приводит к перегреву двигателя и его быстрой поломке.

Если появляются признаки перегрева насоса, в первую очередь проверьте напряжение в сети вольтметром – возможно, дело именно в этом, а не в самом устройстве.

• Подшипники плохо смазаны. В таком случае они быстро стираются, что приводит к заклиниванию двигателя. Насос лучше всего снять и отнести в мастерскую.
• В двигатель попало инородное тело и заклинило его. Это может быть известковый налет или ржавчина.
• Система засорилась. Если система много лет не промывалась, на ее стенках отложился толстый слой налета, а соответственно – уменьшился диаметр. И насос не справляется с нагрузкой.
• Устройство неправильно смонтировано.Здесь ошибку выявить проще всего – увеличивается температура устройства с самого начала использования отопительной системы.

Современный циркулирующий насос для отопления – это удобный и очень практичный механизм, который отличается высокой надежностью в эксплуатации, и после установки в систему практически не нуждается в последующем обслуживании. Если же устройство греется, или неисправность заключается в чем-то другом, а вы не уверены в своих силах, попробуйте довериться профессионалам, и отдайте устройство в ремонт. В конечном итоге это может оказаться дешевле и эффективнее, чем эксперименты по незнанию.

ВИДЕО: Ремонт насоса отопления своими руками

Установка насоса в систему отопления — схемы работ и инструкция по монтажу

Естественное движение теплоносителя в самотечной отопительной системе обеспечивает разница температуры и массы нагретой, а затем охлажденной жидкости. Отопительные сети, работающие за счет естественной самопроизвольной циркуляции воды по контуру, безукоризненно обогревают небольшие дома. В двухэтажных коттеджах, в домах с разветвленной разводкой труб требуется установка насоса в систему отопления для стимуляции перемещения теплоносителя и для равномерной поставки тепла во все обогревательные приборы.

Содержание

• Зачем устанавливать насос в отопительную сеть?
• Грамотный выбор циркуляционного насоса
• Расчет мощности
• Типы циркуляционных насосных агрегатов
• Технология установки насоса в систему отопления
• Выбор места для врезки насоса в отопительную сеть
• Схема расположения устройств и приборов в цепочке подключения насоса
• Последовательность работ по монтажу насоса
• Видео — тепловой насос в работе

Зачем устанавливать насос в отопительную сеть?

Стандартная проблема владельцев загородной собственности с децентрализованным водоснабжением – неравномерность распределения тепла по всем составляющим обогревательного контура. Если вода в котле закипает, а в дальних комнатах батареи и трубы остаются чуть теплыми, приходится искать средства для повышения эффективности работы отопительной сети.

Установка насоса в систему отопление оптимизирует циркуляцию теплоносителя

Решить проблему улучшения параметров циркуляции можно двумя способами:

• сооружением отопительного трубопровода большого диаметра;
• модернизацией системы путем врезки в трубопровод циркуляционного насоса.

Найдется не много желающих, демонтировать трубы, тем более, если они замурованы в пол или в стены. Да и стоимость системы отопления из мощных труб не всегда располагает будущих собственников строящегося коттеджа сооружать эффективно работающую, но дорогостоящую сеть. По экономическим и технологическим соображениям гораздо предпочтительней установка насоса на отопление, это проще, дешевле, быстрей.

Модернизация отопительной системы врезкой циркуляционного насоса поможет:

• выровнять температурный режим;
• исключить образование воздушных пробок, ощутимо препятствующих перемещению теплоносителя;
• увеличить радиус действия отопительного контура.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Типы циркуляционных насосных агрегатов

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

• «сухие» насосы, ротор которых не контактирует с теплоносителем;
• «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Установка насоса на подающую линию сети отопления

Раньше «мокрые» насосы старались устанавливать в обратку. Считалось, что омывающая рабочую часть оборудования охлажденная вода, продлевает эксплуатационное долголетие сальниковой начинки, роторов и подшипников. Сейчас выпускают насосы с деталями и узлами, выполненными из материалов, не страдающих от контакта с горячей водой, потому монтировать их можно, как на подающем, так и на обратном трубопроводе.

Оснащение циркуляционными насосами обеих линий отопления

С целью повышения давления в зоне всасывания насосный агрегат лучше установить на участке подающего трубопровода, расположив его недалеко от точки ввода в систему расширительного бака. Подобная нехитрая схема гарантирует создание очень высокой температуры на заданном участке отопительной сети. Только прежде чем врезать в трубопровод байпас с насосом, лучше удостовериться, что купленный прибор способен вынести натиск горячей воды.

Обратите внимание. Для повышения эффективности системы «теплый пол» насос монтируют на линии поставки горячей воды, благодаря чему исключается самая большая проблема в их работе – образование воздушных пробок.

Модернизация системы «теплый пол» насосным прибором

Для реконструкции системы отопления с мембранным баком байпас с насосом лучше поставить на обратку и тоже рекомендуется приблизить его к расширительному бачку. Если это сильно осложнит доступ к агрегату, то возможен монтаж на поставляющий тепло трубопровод, но только с врезкой обратного клапана, расположенного вертикально.

Схема расположения устройств и приборов в цепочке подключения насоса

Грамотная установка насоса требует соблюдения ряда правил.

• По обе стороны от насосного прибора нужно установить шаровые краны. Они необходимы для того, чтобы обеспечить возможность демонтажа насоса для проведения мероприятий по обслуживанию и для осуществления ремонтных операций.
• Перед насосом в систему врезается фильтр, требующийся в качестве преграды от проникновения механических частиц, поступающих вместе с водой.
• Верхнюю часть байпаса нужно оснастить ручным или автоматическим воздушным клапаном, с помощью которого из системы можно будет удалять скопившийся воздух.
• Необходимо соблюдать направление, указанное стрелкой на корпусе прибора. Оно должно совпадать с направлением перемещения теплоносителя.
• «Мокрый насос» монтируют строго горизонтально для того, чтобы не повредить рабочую часть устройства в случае, если электродвигатель не полностью будет погружен в воду.
• Клеммы насоса должны «смотреть» вверх.
• Все резьбовые соединения нужно защитить герметиком и прокладками между сопряженными деталями.

Правильное расположение насоса и арматуры в технологической цепочке

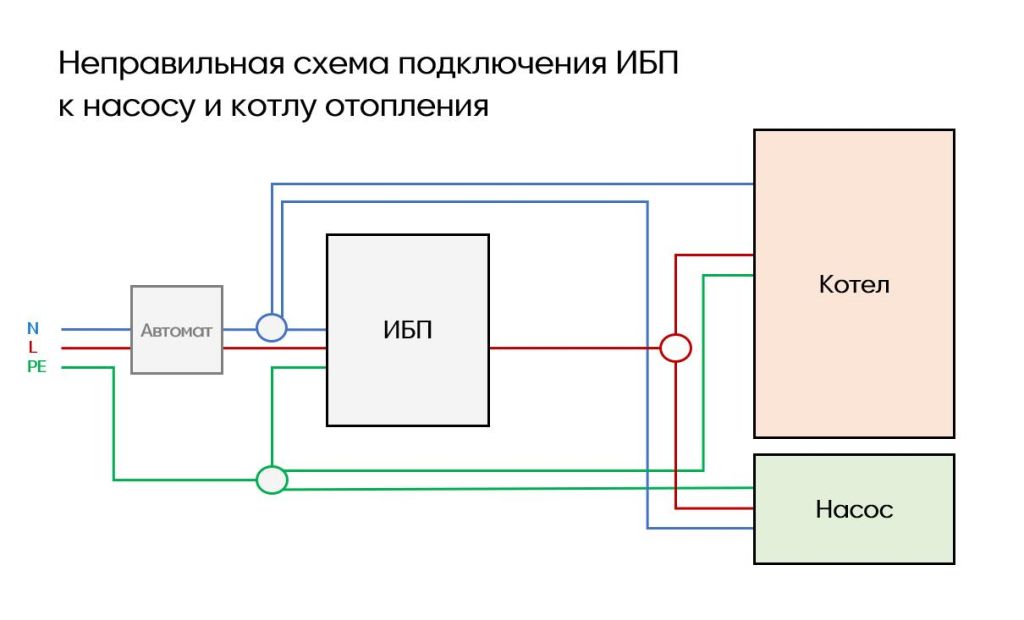

Важно помнить, что для безопасности использования циркуляционного насоса, подключать его следует в розетку с заземлением. Значит, перед тем как установить насос на отопление, нужно позаботиться о проведении действий по обеспечению заземления.

Последовательность работ по монтажу насоса

• Если монтаж прибора производится в действующую сеть, нужно предварительно слить теплоноситель. Бывшую в многолетней интенсивной эксплуатации систему отопления желательно наполнить и опорожнить пару раз для полного очищения от нежелательных механических включений.
• Установка функциональной цепочки из арматуры и насоса выполняется в согласии с вышеописанными правилами в запланированном для врезки насоса месте.
• По завершении всего цикла установки насоса и сопутствующей арматуры систему отопления нужно заполнить водой.
• Затем открывают центральный винт, находящийся на крышке корпуса для удаления лишнего воздуха из насоса. О его удалении просигнализирует выступившая из отверстий вода.

Обратите внимание. Выводить воздух нужно будет перед каждым включением насосного агрегата с ручным управлением. Для этого открывают клапан, включают насос на пять минут, и еще раз повторяют «развоздушивание».

Пока в системе находится воздух, и пока отопительная сеть не заполнена водой, насос включать не следует. Поберегите оборудование или купите насос-автомат, оснащенный автоматическими системами защиты и контроля работы агрегата.

Видео — тепловой насос в работе

Информация о том, в какой последовательности монтируют приборы и как правильно установить насос отопления, не помешает даже тем, кто собирался заказать услуги профессионалов. Ответы на вопросы, «зачем и почему» в сеть включено дополнительное устройство, по какой причине было выбрано конкретное место для врезки насоса, устранят разногласия между исполнителями и хозяевами. Ну а тем, кто решился сделать все собственноручно, обязательно нужно изучить все нюансы. Тогда и система отопления будет работать нормально, и насос не выйдет прежде времени из строя, и переделывать не придется.

Тепловые насосы | Производство электроэнергии и тепла

Проверенные высокотемпературные и низкотемпературные промышленные тепловые насосы до 150°C и мощностью 70 МВт

Промышленные тепловые насосы являются эффективным и экономичным решением для производства тепла и холода. Они повышают температуру, поглощая тепловую энергию от существующего низкотемпературного источника тепла и отдавая ее в более теплое пространство. Использование источника тепла (например, отработанного тепла промышленности или возобновляемого тепла природы, такого как реки или геотермальные источники) позволяет тепловым насосам генерировать гораздо больше тепла при определенном количестве электроэнергии, чем простое прямое преобразование электроэнергии в тепло.

мог сделать.



Являясь одним из ведущих производителей промышленных тепловых насосов, мы предлагаем технологию, проверенную десятилетиями: в середине 1980-х было поставлено 50 единиц, суммарно наработано более 6 миллионов часов.



В течение следующих лет производство тепла будет поэтапно электрифицироваться и обезуглерожено благодаря постепенной замене тепловых электростанций, работающих на ископаемом топливе, на возобновляемые источники энергии. Избыточные мощности возобновляемой энергии могут быть преобразованы в тепло, прокладывая путь к CO ₂ – бесплатное производство тепла. Наши крупные промышленные тепловые насосы являются лучшим и наиболее эффективным решением для преобразования электроэнергии в тепло для современных систем централизованного теплоснабжения и охлаждения или промышленного отопления.

Конфигурация промышленного теплового насоса для температуры подачи до 150°C и мощности 70 МВтт

Конфигурация промышленного теплового насоса для температуры подачи до 100°C и мощности 45 МВтт

Устойчивое централизованное теплоснабжение в Берлине, Германия

Новый высокотемпературный промышленный тепловой насос для холодильного центра на Потсдамской площади

Мангейм

Тепловые насосы перемещают тепловую энергию в направлении, противоположном самопроизвольному переносу тепла, поглощая тепло из холодного помещения и отдавая его в более теплое.

Хладагенты

В промышленных тепловых насосах Siemens Energy используются современные, энергоэффективные, безопасные и неопасные рабочие жидкости. Хладагенты оказывают незначительное воздействие на окружающую среду во всех аспектах:

• Нетоксичный
• Неагрессивный
• Сверхнизкий потенциал глобального потепления (ПГП)
• Отсутствие озоноразрушающей способности (ODP)

Как ответственные производители, мы рассматриваем хладагенты как конструктивный элемент системы тепловых насосов. Мы будем использовать оптимальный хладагент для конкретного решения.

Промышленные источники

Природные источники

Центральное отопление и/или охлаждение

Эффективное использование энергии в отраслях промышленности, например, пищевой, химической, нефтехимической и фармацевтической, целлюлозно-бумажной.

• Более эффективен, чем прямое преобразование электроэнергии в тепло
• Одновременное производство тепла и холода за счет теплового воздействия
• CO ₂ – без выбросов и выбросов при использовании энергии из возобновляемых источников
• Низкая приведенная стоимость тепла в течение жизненного цикла: долгосрочное экономическое решение с низкими капитальными и эксплуатационными затратами
• Простота интеграции в существующие процессы и приложения
• Проверенная и надежная технология: Обычные тепловые насосы широко доступны и подключены к домашнему хозяйству. Крупные промышленные тепловые насосы масштабируются, постоянно совершенствуются и оптимизируются нами.
• Отработанное тепло можно повторно использовать и продавать для других целей, соединяя различные приложения (обеспечивая новые бизнес-модели)
• Динамический режим: короткие скорости изменения скорости
• Стабилизация энергосистемы: сокращение пиков избыточной выработки электроэнергии для балансировки спроса и предложения, избыточная мощность из возобновляемых источников может быть преобразована в тепло

Инсайты

Сколько времени занимает установка теплового насоса?

Типичная установка теплового насоса может занять от 4 до 8 часов. В некоторых случаях это может занять больше времени. В этом видео мы рассмотрим весь процесс установки теплового насоса от начала до конца.

Привет, меня зовут Билли, я руководитель установки в Fire & Ice. За прошедшие годы мы помогли тысячам домовладельцев Колумбуса и Центрального Огайо найти наилучшее решение для удовлетворения их потребностей в отоплении и охлаждении. Наши клиенты часто задают нам вопрос: сколько времени займет установка теплового насоса? В Fire & Ice мы хотим быть максимально прозрачными, а наши клиенты — максимально информированными. К концу этого видео, я надеюсь, у вас будет лучшее представление о том, чего ожидать от установки теплового насоса.

Установка теплового насоса: смета на дому

Знаете ли вы, что все установки начинаются со сметы на дому? Почему? Потому что это лучшее время, чтобы определить точный размер теплового насоса для вашего дома. Для этого при каждой оценке следует выполнять ручной расчет нагрузки j. Расчет нагрузки используется для определения того, сколько тепла ваш дом естественным образом поглощает летом и выделяет зимой. С помощью ручного расчета нагрузки j вы можете определить точный размер теплового насоса, который будет соответствовать индивидуальным потребностям вашего дома.

Кроме того, ваш специалист по продажам примет к сведению любые дополнительные работы, которые потребуются, такие как размещение системы, конфигурация линии, модификация воздуховодов и многое другое.

Установка теплового насоса: в день установки

Стандартная установка теплового насоса занимает от 4 до 8 часов. Однако это время может колебаться в зависимости от размера существующей системы, погоды и доступности.

Тепловые насосы состоят из двух компонентов: внутреннего змеевика испарителя и наружного конденсатора. В день установки монтажникам потребуется доступ к обоим блокам. Прежде чем они начнутся, установщикам потребуется несколько минут, чтобы положить тряпки для защиты вашего пола и оценить текущую систему, чтобы найти лучший способ ее удаления.

При наличии плана и отключении питания теплового насоса монтажники начнут с захвата хладагента внутри теплового насоса. Агентство по охране окружающей среды считает хладагенты опасными для окружающей среды, и лицензированные подрядчики по ОВКВ должны предпринять этот шаг.

При заборе хладагента разъединитель демонтируется и удаляется, а также вся проводка к тепловому насосу. Как только хладагент собран, пришло время удалить как наружный, так и внутренний блоки, а также старый комплект трубопроводов.

Затем выносят новый тепловой насос, а место, где он будет расположен, засыпают гравием. Подушка, на которой стоит тепловой насос, затем выравнивается. После этого тепловой насос надевается на площадку и поднимается на снежных опорах.

Затем мы прокладываем новый комплект линий от внутреннего блока к внутреннему блоку и спаиваем их вместе. В Fire & Ice мы также заменяем все комплекты линий и проводку, когда это возможно. Набор трубопроводов соединяется пайкой азотом для создания воздухонепроницаемого уплотнения без загрязнений.

Следующий шаг — подключение всей проводки. Во-первых, это установка нового разъединителя для питания. Во-вторых, это вся проводка, необходимая для связи теплового насоса с остальной системой HVAC.

После того, как вся проводка подключена, пришло время выпустить хладагент и создать давление в системе. В зависимости от размера вашей системы, это может занять от одного до двух часов, чтобы соответствовать спецификациям производителя. В течение этого времени мы добавляем защиту линии к каждому устанавливаемому нами тепловому насосу. Защита набора линий добавляет уровень защиты от элементов и помогает поддерживать эффективность вашей системы.

После того, как система заряжена, пришло время включить все и ввести систему в эксплуатацию. Ввод в эксплуатацию нового оборудования HVAC имеет решающее значение и часто игнорируется подрядчиками HVAC. Это сделано для того, чтобы все работало как надо. Если тепловой насос не будет введен в эксплуатацию, это может привести к низкой производительности, растрате энергии и потенциальным поломкам. После этого установщик очистит место, где они работали, и проверит систему вместе с вами.
