Расширительный бак для водоснабжения – зачем он нужен, какие они бывают. Делаем правильный выбор расширительного бака для водоснабжения
Подробно рассмотрен расширительный бак для водоснабжения, принцип работы и устройство, виды и особенности. Предъявлены критерии выбора расширительного бака, рассмотрены недостатки и основное назначение.
Расширительные баки представляют собой закрытую емкость, необходимую для автономного отопления с водоснабжения. Они служат для предотвращения возникновения сильного давления в системе, а так же обеспечивают защиту от гидравлических ударов. Для каждой системы подачи воды подбирают свой расширительный бак для водоснабжения, в зависимости от необходимых параметров и характеристик. Основная задача у расширительного бака — отвод лишней воды, которая впоследствии охлаждается и возвращается обратно. Баки должны обладать достаточной устойчивостью к высоким давлениям в системе и не поддаваться действию коррозии. (См. также: Как работает бойлер косвенного нагрева)
Рисунок 1: Виды расширительных баков
Самое важное условие в системе водоснабжения — это оптимальная поддержка давления воды.
Устройство расширительного бака
Внутри расширительного бака стоит резиновая мембрана, которая разделяет бак на две камеры: в одну камеру накачивают воздух, а другая камера остается пустой. В пустую камеру после установки и запуска отопления, начнется поступления теплоносителя. В другой камере, где накачен воздух, будет восстанавливаться необходимый объем. Когда жидкость охлаждается, то она вытесняется обратно в систему водоснабжения.
Таким образом, в трубах держится постоянный, необходимый напор, именно поэтому система работает всегда стабильно, отсутствуют перегрузки и скачки давления.

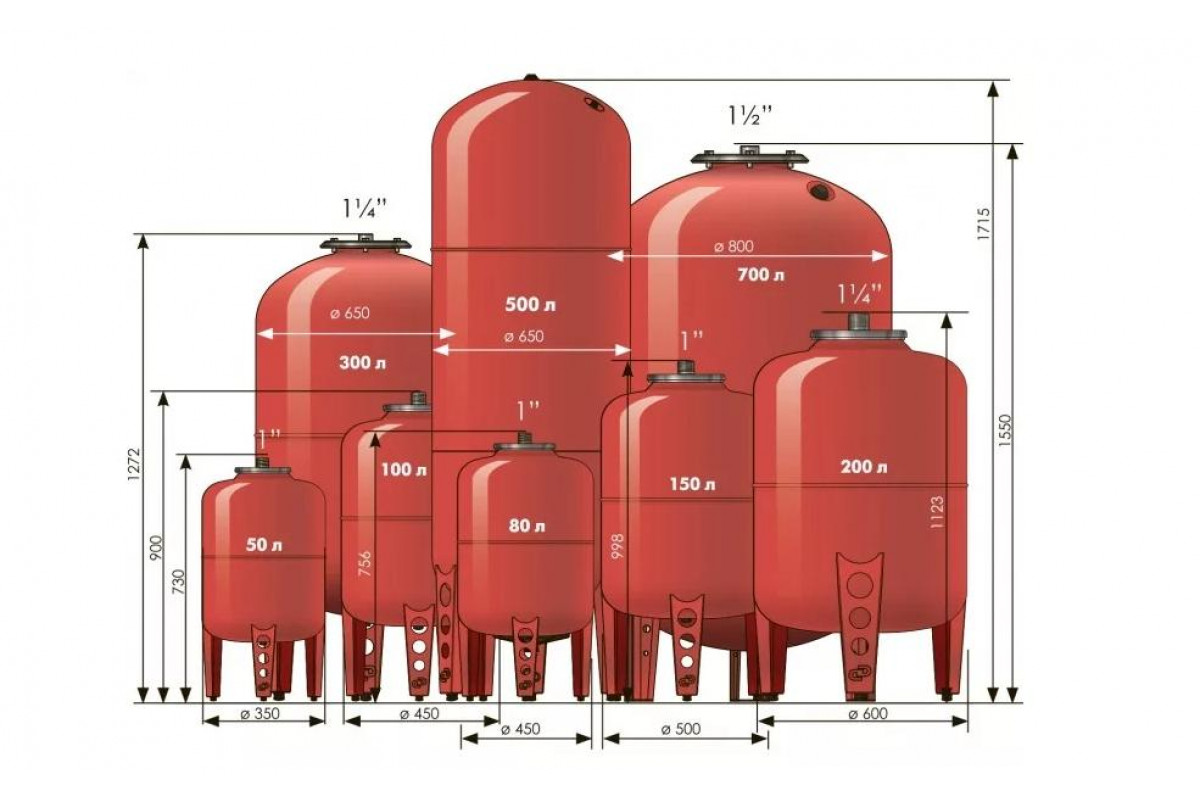

Рисунок 2: Размеры расширительных баков
Принцип работы и особенности расширительного бака
Сегодняшнюю конструкцию бака разработали не сразу. Сейчас используют конструкции нового образца, а старые практически не используются. В предыдущем образце после того, как система нагрелась, в открытый резервуар поступала лишняя вода, а когда система охлаждалась, то вода поступала обратно в трубы. В такой системе существовала опасность выхода горячей воды из резервуара, что могло стать причиной затопления дома. (См. также: Установка бойлера своими руками)
Вода, попавшая из скважины, находится под давлением, а мембрана в это время увеличивается, объем воздуха уменьшается, при этом создается некоторое давление. Насос отключается, когда давление достигает необходимого уровня. Вода расходуется, соответственно давления падает, а насос включается, чтобы поддерживать давление.
Недостаток расширительного бака — нерациональный метод временного хранение воды. Голландцы стали первыми, кто предложил использовать расширительные баки с мембраной. На сегодняшний день закрытые расширительные баки весьма эстетичны и имеют различный дизайн.
Рисунок 3: Расширительный бак в действии
Мембранный расширительный бак для водоснабжения тоже имеет недостаток, который заключается в том, что у такой конструкции нельзя заменить мембрану. Если система отопления работает нормально, то жидкость расширяется, когда запускается вода, а в остальном колебания давлений проходят плавно. Мембрана такого бака изготовлена из качественного материала и служит очень долго.
Рисунок 4: Мембранный расширительный бак для водоснабжения
Совет! Не стоит забывать проверять давления воздуха перед каждым отопительным сезоном. Для систем, которые имеют большие объемы, лучше всего использовать стационарный манометр.
(См. также: Гидроаккумуляторы для водоснабжения)
С помощью мембранного расширительного бака идет компенсация гидродинамического удара, что намного сокращается частоту работы насосов. Такая конструкция увеличивает срок службы и экономит электричество. Когда нагревается или охлаждается теплоноситель, то система сохраняется в целостности. Это компенсирует объем изменений и именно для этого устанавливается мембранный расширительный бак. Даже во время отключения электроэнергии резервные баки имеют функцию пожаротушения. Использовать мембранные баки можно не только в бытовых системах, но и в промышленных, так как рабочее давление рассчитано до 16 бар. Гидроаккумуляторы могут быть горизонтальными и вертикальными, открытыми и закрытыми. Помимо этого они разнятся по объему воды и рабочему давлению.
Объем бака
Для того чтобы узнать объем бака нужно просчитать по формулам первоначальное давление воздуха в баке и рабочее давление, при максимальной нагрузке. Но покупателю достаточно будет знать, что объем бака составляет 1 к 10 от объема теплоносителя, который расположен в системе.
Рисунок 5: Расчет объема расширительного бака
Важно! Если не правильно подобран объем бака, то система отопления не прослужит долго. Даже при самой высокой температуре нагрева, давление в системе отопления ни в коем случае не должно превышать допустимое. (См. также: Какой напольный газовый котел лучше)
Расширительный бак для водоснабжения, инструкция установки прилагается к каждому баку. Там и нужно посмотреть особенности выбора расширительного бака в зависимости от потребностей и характеристик отопительной системы.
Расширительные баки открытого типа
Их устанавливают на самых высоких точках системы отопления: на крышах зданий или чердаках. Тепловое расширение теплоносителя не дает возможности вскипать воде и если произошла утечка, то система отопления пополняется водой. На сегодняшний день баки открытого типа мало где устанавливаются, потому что они имеют некоторые недостатки:
Рисунок 6: Схема расширительного бака
- Корпус;
- Уровень воды;
- Труба холодной воды;
- Спускная труба;
- Клапан предохранительный;
- Запорный вентиль;
- Верхняя точка в стояке трубопровода.
Расширительные баки закрытого типа применяют:
- в системе отопления, которая работает с автономными источниками теплоты;
- в системе отопления, которая подключена к централизованным сетям, составленным по независимым схемам;
- в системе, которая подключена к солнечному коллектору и насосам;
- в системе, подключенной к холодному и горячему водоснабжению.
Выбор расширительного бака
Выбирать расширительный бак нужно с учетом всех особенностей системы. Сначала нужно подобрать необходимый объем, выбрать конструкцию, определиться с материалом мембраны. Так же стоит обратить внимание на вес изделия, именно поэтому показателю можно определить качество надежности и долговечности расширительного бака. Лучшего приобретать известные марки, так как они смогут обеспечить системе отопления долгую эксплуатацию и не допускать поломки в системе. Установка расширительного бака для водоснабжения и цена на него порадуют каждого, кому нужно установить такой бак.
Расширительный бак в системе отопления
Виды расширительных баковСодержание
- Что такое расширительный бак
- Зачем вообще нужен расширительный бачок
- Устройство расширительного бака в соответствии с вашей системой отопления
- Как работает расширительный бак в закрытой системе отопления
- Как рассчитать правильно объем расширительного бака
- Почему лучше взять бачок на размер больше
Говоря простым языком, расширительный бак — это такой сосуд, который используют для нормальной работы вашей системы отопления.
Зачем вообще нужен расширительный бачок
Такое устройство в вашей системе отопления — необходимость. Это ваша гарантия, что никаких аварий при расширении теплоносителя не произойдет.
Представьте, теплоноситель — вода — заполняет трубопровод в вашем доме. При её повышении температуры начинается процесс расширения последнего. То есть ее объем начинает увеличиваться. Так как теплоносителя стало больше, то появились его излишки, которые не нужны для отопления.
Тогда куда девать то дополнительное его количество, которое только что получилось?
Для этого и был придуман расширительный бачок. Именно в эту емкость отправляется то самое не нужное количество теплоносителя.
Не будет расширительного бака у вас — будет дополнительная нагрузка на радиатор и трубопровод. Когда они не выдержат, то неприятностей получится много у вас.
Устройство расширительного бака в соответствии с вашей системой отопления
Систем отопления всего есть два вида: открытая и закрытая. Главное различие в этих системах в том, что в закрытой системе отопления есть циркуляционный насос, а в открытой его нет.
И в каждой из них расширительный бак выполняет разную функцию.
Таким образом, расширительный бак в закрытой системе — особая герметичная емкость. Внутри него мембрана — она разделяет сосуд на две части. В одной части находится запас воздуха, а в другую накапливается тот самый излишек после того, как начнет расширяться жидкость.
Расширительный бак в открытой же системе отопления — любая, простая емкость.
Им в этом случае может стать даже ведро. Плохо здесь то, что теплоноситель тогда легко испаряется. Потому за его количеством придется постоянно следить и доливать.
Как работает расширительный бак в закрытой системе отопления
Рассмотрим более подробно, как работает подобная система:
- У нас есть бочок. Внутри мембрана.
Так как прямо сейчас он пуст, воды нет, то воздух занимает все место в бачке, и мембрана прямо сейчас ничего не разделяет (потому что воды нет). - Вода начинает заполнять бачок. Мембрана поднимается, теснит и заставляет сжиматься воздух, чтобы дать место жидкости.
- Мембрана высоко поднялась. Вода заполнила почти весь бачок. Воздух сильно сжат. Теперь срабатывает предохранительный клапан, и температура снижается.
Так как температура сбивается, то и объем теплоносителя сразу становится меньше. За ним следом падает давление.
Как рассчитать правильно объем расширительного бака
Правильно рассчитать объем бачка важно и одновременно очень просто.
Нужно только знать вот такую формулу:
V = ((Vc*k))/D, где V – объем,
Vc – объем теплоносителя в трубопроводе,
k – показатель (коэффициент) расширения воды,
D – показатель эффективности расширительного бачка.
Чтобы найти показатель эффективности бачка, нужно знать показатели давления в вашем трубопроводе: наибольший его показатель (Pm) и каким оно было при наполовину заполненном воздухом (Pn), — и саму формулу для расчета:
D = ((Pm-Pn))/((Pm+1)).
Почему лучше взять бачок на размер больше
Если объема будет слишком мало, то ваш расширительный бак может просто перестать работать. Или скоро выйдет из строя. Потому рекомендуется просто взять емкость побольше, чем, возможно, необходимо.
Цель нашей статьи — объяснить тему простым русским языком всем, кто хочет понять, что такое и для чего нужен расширительный бак.
Надеемся, что мы ее достигли.
Как работает расширительный бак? – Видео
Как работает расширительный бак? – Видео | Решения для котлов020 8016 2350
020 8016 2350
| 81 просмотров
Системы центрального отопления широко распространены в домашних хозяйствах Великобритании.
Практически невозможно встретить современный дом со стабильной системой отопления, чтобы сделать домашнюю атмосферу комфортной. Живя там, где температура резко падает в разгар зимы, система отопления становится спасителем, который согревает дом и заботится о неограниченном снабжении горячей водой. Расширительный бак является неотъемлемой частью систем отопления. В этом блоге мы спрашиваем себя, как работает расширительный бак? Итак, давайте читать дальше, чтобы найти ответ на этот вопрос. Расширительный бак, используемый в основном в бытовых системах отопления, также известен как расширительный бак.
Расширительный бак поддерживает правильный уровень давления во всей системе отопления. Этот сосуд обычно используется в комбинированных котлах и содержит воду и воздух, необходимые для поддержания соответствующего давления. Вам должно быть любопытно узнать больше о функции расширительного бака. Оставайтесь на связи до конца, чтобы найти ответы на наиболее часто задаваемые вопросы пользователей.
Кроме того, мы также хотели бы держать вас в курсе наших услуг. Посетите нашу домашнюю страницу, чтобы узнать о таких услугах, как промывка под давлением в Лондоне.
УЗНАТЬ БОЛЬШЕ
Закажите инженера GAS SAFE REGISTERED для решения проблем с вашим котлом или просто свяжитесь с ним.
ЗВОНИТЕ СЕЙЧАССмотреть Далее
Как запрограммировать термостат зимой?
Как работает 4-трубный тепловой насос?
Как узнать, что мне нужно заменить термостат?
Признаки неисправности газового клапана
Постоянно гаснет контрольная лампочка котла Vaillant
Как работает комнатный термостат?
Как перезагрузить котел Vaillant?
Замена дымохода котла в Лондоне
Что такое вторичная система горячего водоснабжения?
Должен ли я выключать котел, если он неисправен?
Как работает циркуляционный насос горячей воды
Что такое система центрального отопления S plan?
Цилиндр системного котла на чердаке
Невентилируемые системы горячего водоснабжения
Могу ли я перенести бак с горячей водой на чердак?
Ремонт и техническое обслуживание котлов
Мы считаем, что ваша безопасность и безопасность вашего дома имеют первостепенное значение во время обслуживания котла или любой другой работы, связанной с газовым оборудованием.
Наш клиентоориентированный подход — это то, что позволило нам завоевать безупречную репутацию за последнее десятилетие. Единственный способ обеспечить эффективную и безопасную работу вашего котла или прибора — это регулярное техническое обслуживание и профессиональное обслуживание, которое обычно проводится ежегодно. Есть несколько причин для получения ежегодного обслуживания.
Что произойдет, если расширительный бак выйдет из строя?
Выход из строя расширительного бака звучит кошмарно, но так ли это серьезно? Что делать, если вышел из строя расширительный бак? Опросы показали, что одной из наиболее распространенных причин выхода из строя расширительного бака является избыточное давление. Это избыточное давление возникает, когда клапаны неисправны и вода, поступающая в сосуд, не может расширяться должным образом. Эта ситуация избыточного давления иногда может оказаться катастрофической. Неисправности расширительного бака ожидаются в основном в герметичных системах центрального отопления.
Как следует из названия, расширительный бак — это бак, в котором вода расширяется при нагревании; в результате создается давление. Чтобы это давление не пересекало нормальный бар, за его поддержание отвечает расширительный бак. Все еще чувствуете, что можете узнать больше о том, как работает расширительный бак? Мы еще не закончили! Наша команда Boiler Solutions старается держать вас в курсе последних событий с помощью блогов и статей о котлах и других бытовых агрегатах. Итак, раз уж мы затронули тему расширительных баков, почему бы не прочитать наш блог под названием «Как узнать, неисправен ли мой расширительный бак?»
Код неисправности котла установка котла Течь котла ремонт котла Замена котла Сервис котельных Лондон комбинированный котел электрический котел газовый котел Водородные котлы Ремонт радиатора Термостат
Проблемы, которые могут возникнуть
Когда вы внезапно наблюдаете одновременные колебания в манометре, это указывает на неисправность расширительного бака.
Теперь вам должно быть любопытно узнать о наиболее распространенных причинах выхода из строя расширительного бака. Как вы можете быть уверены, что ваш расширительный бак неисправен? Вот три наиболее распространенные причины выхода из строя расширительного бака:
- В расширительном баке образовалась ржавчина.
- Вы должны знать об утечке воды из расширительного бачка. Если у вас герметичная система отопления, протечки случаются редко.
- Неисправны заправочные клапаны, и произошла непредвиденная утечка воздуха.
Ваша местная лондонская котельная компания
Мы покрываем весь Лондон – от Уондсворта до Вестминстера и Брикстона до Бромли и повсюду между ними. Если вы ищете котельную в Лондоне, то вы попали по адресу. Boiler Solutions — одна из ведущих сантехнических и отопительных компаний Лондона.
ЗВОНИТЕ СЕЙЧАСПопулярные видео
Какое давление следует установить в расширительном баке?
Расширительные баки содержат воздух и сбрасывают давление, когда вода течет внутрь. Внутри расширительного бака вода нагревается и расширяется, и, чтобы избежать избыточного давления, сосуд сжимается и поглощает дополнительное давление. Какое давление должно быть установлено, является одним из самых частых вопросов, которые задают новые пользователи. По мнению экспертов, идеальное давление для расширительного бака составляет от 1 до 1,5. Поэтому бар предлагают держать на уровне 1.
Как работает расширительный бак для холодной воды?
Хотя функция расширительного бака для горячей воды знакома людям, они всегда нуждаются в разъяснении функций расширительного бака для холодной воды. Разве расширительные баки не работают одинаково для горячей и холодной воды? Чтобы ответить на это, функции систем холодного водоснабжения почти одинаковы, а разница заключается в нагреве и охлаждении, расширении и сжатии воды. Почти все расширительные баки для холодной воды имеют герметичные системы. Расширительный бак для холодной воды напоминает бак для холодной воды, подключенный к системе охлаждения.
Когда холодная вода поступает в расширительный бачок, воздух уже находится внутри, создавая пространство для сжатия воды.
Подписывайтесь на нас
Что такое расширительный бак?
A: Расширительный бак — это часть оборудования, которое вы собираетесь использовать в любой системе водоснабжения под давлением. Существует два вида расширительных баков.
Есть предварительно заправленный или мембранный бак, внутри которого находится настоящая камера, изготовленная из разных материалов для разных производителей. Бак, когда он пустой, на самом деле предварительно заправлен воздухом — в нем уже есть давление.
Другой тип – это гидропневматический бак, который на самом деле просто заполняется до тех пор, пока устройство контроля объема воздуха не сообщит воздуху о прекращении выпуска и повышении давления.
Обычно используются для устранения эффекта гидравлического удара и в качестве амортизатора при включении и выключении насоса. Таким образом, он не посылает большой толчок через вашу систему и трубопровод.
Как работает расширительный бачок?
Всякий раз, когда система водоснабжения, будь то водяное отопление или обычное водоснабжение, нагревает воду, она создает давление. Вы думаете об этом как о чайнике. Когда вы нагреваете его, в нем создается давление, и это давление уходит через выпускной клапан, вызывая свист.
Естественно, ваш источник тепла, коммерческий или жилой, не нагревает воду до точки кипения, поэтому он не создает пар. Однако при нагревании воды он все же расширяется, и это называется тепловым расширением. В закрытой системе отопления пространство в трубах и нагревателе или котле ограничено.
Таким образом, когда вода занимает больше места и не имеет выхода, давление возрастает и может привести к повреждению. Как правило, повреждение происходит в самых слабых точках вашей системы и обычно приводит к разрыву трубы или утечке.
Принцип работы расширительного бака прост: он выравнивает давление во всей системе для создания баланса. Давайте просто посмотрим на бак с диафрагмой, так как это самая старая конструкция. Это не что иное, как небольшой резервуар, разделенный на две части резиновым пузырем или диафрагмой. Один конец соединяется с трубами вашей системы отопления и имеет внутри воду. Другая секция сухая и находится под давлением чуть более 10 фунтов на квадратный дюйм воздуха.
По мере нагрева воды и прохождения через систему отопления давление увеличивается. Когда это происходит, давление заставляет диафрагму опускаться, сжимая воздух в резервуаре. Это сжатие создает больше места для поступления избыточной воды. Это, в свою очередь, снижает давление в вашей системе, предотвращая серьезное повреждение труб.
Когда нужен расширительный бак?
Расширительный бачок стоит относительно недорого, поэтому его всегда полезно использовать в системе с замкнутым контуром. Хотя вы можете и не заметить немедленных последствий избыточного давления в вашей системе, ущерб все равно наносится.
Это можно сравнить с высоким кровяным давлением — сначала симптомы могут быть незаметны. Однако долгосрочные последствия для организма сокращают продолжительность жизни. То же самое касается вашей системы отопления или водоснабжения. Слабые места, такие как наливные клапаны для туалетов, электромагнитные клапаны в кухонных приборах и линии подачи, имеют тенденцию к преждевременному выходу из строя из-за избыточного давления. Кроме того, ожидаемый срок службы вашего водонагревателя может быть сокращен наполовину за счет постоянного повышения давления.
Допустим, в ваш дом поступает довольно много избыточного давления из городского водопровода. Расширительный бачок сам по себе не сможет это исправить.
Вот почему в вашей системе есть предохранительный клапан или обратный клапан. Однако без расширительного бака колебания давления могут нанести ущерб вашей системе. Расширительный бак предотвращает это колебание, устраняя многие отказы системы. Фактически, во многих городах новые дома и предприятия должны иметь расширительный бак, установленный во всех замкнутых системах.
Нужно ли мне больше одного резервуара?
Дело не столько в количестве, сколько в наличии расширительных бачков нужного размера. Даже если у вас несколько водонагревателей, вам нужен только расширительный бак нужной емкости, а не несколько. Однако вы также можете добавить бак для каждого нагревателя. Но одного расширительного бака достаточного размера также будет достаточно, если это позволяют ваши строительные нормы и правила.
Для лучшего представления, нагреватель на 50 галлонов легко справится с расширительным баком на 2 галлона. Если у вас есть два нагревателя на 50 галлонов, вы можете установить один 4-галлонный или два 2-галлонных бака для размещения.
Если вы не уверены, какого размера бак купить, лучше перестраховаться и выбрать слишком большой, а не слишком маленький. Расширительный бак большего размера, чем необходимо для вашей системы, по-прежнему будет работать нормально. Однако в слишком маленьком резервуаре все равно может образоваться избыточное давление, а именно этого вы пытаетесь избежать.
Как долго служит расширительный бачок?
На этот вопрос трудно дать однозначный ответ, так как здесь задействовано очень много переменных. Переменные, такие как качество резервуара и подача воды, а также обеспечение того, чтобы резервуар был правильно надут, и это лишь некоторые из них. Из соображений предосторожности лучше не использовать один и тот же резервуар в течение года после окончания гарантии производителя. Гарантия на большинство резервуаров составляет от одного до пяти лет — придерживайтесь тех, которые предлагают более длительную гарантию.
Они протекают?
Как и в случае с любой частью водопроводной системы, расширительные баки со временем могут выйти из строя при длительном использовании.
Они изнашиваются, как и все остальное, и в конечном итоге этот износ приводит к отказу.
Обычно сбой происходит двумя способами. Либо камера внутри изнашивается и поэтому не может функционировать, либо соединение корродирует и протекает. Вы можете уменьшить вероятность этого, правильно установив их и купив высококачественные бренды, такие как Goulds.
Расширительные баки водонагревателя нуждаются в регулярном обслуживании для обеспечения оптимальной работы. Большинство экспертов рекомендуют, чтобы вы или лицензированный специалист ежегодно выполняли плановое техническое обслуживание.
Нужны ли расширительные баки в обслуживании?
Расширительные баки изнашиваются, поэтому за ними нужно правильно ухаживать. Внутренний пузырь со временем будет пропускать воздух за счет диффузии. Это может быть утечка со скоростью до 1 фунта на квадратный дюйм в месяц. В течение одного года это может быть вредным и привести к тому, что мочевой пузырь не будет работать.
Если внутренняя камера по какой-то причине сломается, бак не наполнится водой и не будет правильно сливаться.
Хотя вы можете добавить воздуха в расширительный бачок, чтобы устранить утечку, вы не сможете починить внутреннюю камеру, если она разорвалась. Вы должны заменить весь бак.
Как правило, резервуары большинства известных марок служат в среднем шесть лет при надлежащем обслуживании при условии правильной установки.
Как осматривать резервуар
Чтобы убедиться, что ваш резервуар находится в рабочем состоянии, вам необходимо знать, на что обращать внимание, и регулярно осматривать резервуар:
- Перекройте подачу воды в месте отключения и откройте кран где-нибудь в системе, чтобы сбросить давление.
- Снимите колпачок со штока клапана и подсоедините манометр в шинах — вы должны получить показания более 75 фунтов на квадратный дюйм.
- Если давления нет вообще – ваш бак вышел из строя и не подлежит ремонту.
- Если внутри бака есть давление, следующим шагом будет проверка давления воды.
- Давление в резервуаре и давление воды должны быть в близком диапазоне друг от друга.
