Закрытая система отопления частного дома, схема с естественной циркуляцией

Система водяного отопления, в которой используется мембранный расширительный бак и теплоноситель никоим образом не контактирует с атмосферным воздухом, считается закрытой и работает под давлением. Эта схема — наиболее распространенная на данный момент, поскольку обладает множеством преимуществ. В данной статье мы разберем, что такое закрытая система отопления частного дома, ее плюсы и минусы, а также особенности обслуживания.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

  • теплоноситель, находящийся под давлением, нагревается быстрее;
  • вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
  • теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
  • установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
  • нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

  • однотрубная;
  • двухтрубная.

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Как заполнить систему теплоносителем?

Когда штуцер подпитки присоединен к водопроводной сети посредством шарового крана, то осуществить заполнение системы отопления закрытого типа теплоносителем достаточно просто. Для этого дела есть смысл привлечь помощника, особенно если дом имеет несколько этажей. Один человек управляет краном подпитки, а второй занимается выпуском воздуха из батарей. Кран открывается примерно на треть, чтобы напор не был сильным.

Человек, находящийся в котельной, следит за показаниями манометра, подпитка закрытой системы отопления закрывается, когда давление достигнет 2 Бар. Теперь помощник посредством кранов Маевского стравливает воздух из радиаторов, после чего давление падает. Цель – выйти на расчетное давление, удалив из трубопроводов весь воздух путем его постепенного вытеснения водопроводной водой.

Сложнее закачать теплоноситель в закрытую систему, когда подпитка из водопровода отсутствует либо нужно залить незамерзающую жидкость. Для этого понадобится специальный ручной или электрический насос и емкость для теплоносителя, из которой он будет перекачиваться в систему. Предварительно надо открыть все воздушные краны на радиаторах, а потом заполнять трубы через сливной штуцер, подключив к нему насос с обратным клапаном.

По мере того как происходит закачка жидкости, надо закрывать краны Маевского, из которых потечет теплоноситель. Накачав систему до 1.5 Бар, надо выполнить удаление воздуха, после чего давление доводится до рабочего. В конце производится пробный запуск котла и корректировка давления, а при необходимости – стравливание воздуха.

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

  • соединения труб и фитинги: бывает, что в последних возникают трещины;
  • автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
  • запорно — регулирующая арматура, предохранительный клапан;
  • расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

Заключение

Закрытая отопительная система обладает массой достоинств, отсюда ее популярность. Если монтаж и пуск в эксплуатацию произведен правильно, то она долгое время не требует вмешательства в свою работу. Большинство возникающих неисправностей можно спокойно устранить своими руками, как и обслуживание системы. Желательно ежегодно проверять работоспособность таких элементов, как воздухоотводчики, клапаны и расширительный бак.

Циркуляционный насос отопления - нужен или нет?



Довольно часто случается, что старая отопительная система, работающая на принципе естественной циркуляции теплоносителя -  воды, перестает справляться с обогревом  дома. Иногда, отопительная система изначально спроектирована неправильно и требует намного больше топлива (газ, уголь, дрова и т.д.). Возможно Вы этого и не замечали, но сравнив затраты топлива на обогрев похожего дома у соседа - понимаете, что "где то что-то у Вас неправильно". Можно ли увеличить КПД существующей отопительной системы без больших затрат. В большинстве случаев - да.

Одной из причин уменьшения КПД отопительной системы может быть постепенное изменение схемы отопления в результате ремонтных работ и переделок, а также обрастание внутренних стенок ржавчиной и накипью. В результате происходит уменьшение диаметров труб и повышение шероховатости внутренних стенок, что приводит к увеличению гидравлического сопротивления отопительной системы и пропаданию циркуляции в ней полностью, или на некоторых участках. Система с естественной циркуляции должна иметь уклон по всей длине магистрали. Уклон этот может измениться уже через год-два после постройки дома в результате  просадки фундамента.

Радикальное средство лечения такой отопительной системы – полная переделка. Но это не всегда возможно, более того, сопряжено со значительными затратами и последующим восстановительным ремонтом помещения.

Другой способ - ограничиться минимальным хирургическим вмешательством – врезкой циркуляционного насоса.

Современные циркуляционные насосы для небольших частных домов недороги, надежны, бесшумны и экономичны, поэтому установить насос в отопительную систему стоит и в профилактических целях, для оживления старой гравитационной отопительной системы с естественной циркуляцией и придания ей жизнеспособности и второй молодости.

Почти всегда, после установки насоса в систему отопления, Вы получите прирост КПД котла. Кроме того помещение нагревается в несколько раз быстрее и равномерно. Особенно ощутимо в межсезонье, когда котел включается не постоянно а по необходимости. Все помещения будут прогреваться быстро и равномерно. Все это экономит затраты топлива и довольно существенно.

Основные  преимущества установки циркуляционного насоса в систему отопления

  • увеличение КПД системы;
  • быстрое прогревание воздуха во всех помещениях, увеличение отапливаемой площади;
  • выравнивание температурных показателей в трубопроводе;
  • исключение завоздушенности труб;
  • уменьшенный расход топлива;
  • возможность установки полотенцесушителей, термостатов;
  • применение труб малого диаметра;
  • небольшая стоимость оборудования и установки.

Циркуляционный насос – это возможность быстро повысить качество обогрева дома без демонтажа всей системы и больших финансовых трат.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением ИБП для циркуляционного насоса.
Другой способ - установка насоса по байпасной схеме. Тогда при отсутствии электричества Вы можете переключиться на работу контура без насоса. Эта схема подробнее будет рассмотрена ниже.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления. Системы отопления с принудительной циркуляцией теплоносителя, обеспечивают более быстрый и равномерный прогрев всех участков водяного контура, независимо от удаленности от водогрейного агрегата.

Куда  установить циркуляционный насос?

Если у Вас твердотопливный котел, то, при врезке насоса в существующую систему, устанавливать его лучше всего на обратку, рядом с котлом, чтобы на него не оказывала отрицательное влияние слишком большая температура воды в подаче из котла, разожженного на полную мощность. Чтобы сохранить способность работы котла без циркуляционного насоса, устанавливать насос желательно по  байпасной схеме –  это обводной участок  магистрали, предусматривающий возможность переключения отопительной системы на естественную циркуляцию, в обход насоса.

Байпасный узел можно изготовить самому, или приобрести готовый, они часто  имеются в продаже на рынках, полукустарного изготовления. Не бойтесь, что он не подойдет к купленному Вами насосу. Достаточно измерить установочный размер разрыва байпасного узла, между шаровым краном и фильтром, предназначенный для установки насоса.  Он должен составлять 180 миллиметров.

Стандартный размер циркуляционного насоса составляет ровно 180 миллиметров. Существуют и короткие версии, 130 миллиметров, предназначенные для установки в насосные блоки быстрого монтажа, но в обычной розничной сети такие насосы практически не встречаются.

Важно! При использовании байпасной схемы для установки насоса, отвод на расширительный бак и предохранительный клапан ОБЯЗАТЕЛЬНО врезайте до или после вентилей, отсекающих насосный или байпасный участок. Расширительный бак и предохранительный клапан не должны оказаться отсечены от отопительной системы при любой схеме работы, насосной или естественной!

Что необходимо сделать перед установкой насоса в систему отопления?

Итак, как Вы помните, у вас старая отопительная система, полная шлама и ржавчины, который необходимо по возможности удалить. В большинстве случаев доступна только элементарная промывка. Просто слить воду из системы недостаточно, так как ее слив осуществляется через сливной кран небольшого диаметра. При этом вода по системе двигается очень медленно, потому что основные диаметры трубопроводов гораздо больше диаметра сливного крана и весь шлам и ржавчина спокойно оседают в трубе.




Больше всего склонны к засорению стальные трубы. Это обусловлено их шероховатой поверхностью, которая с годами становится только всё более неидеальной. Полипропиленовые, пластиковые, оцинкованные трубы более гладкие и менее восприимчивы к оседанию на них ржавчины – её просто смывает потоком теплоносителя.

Поэтому, когда вы вскрыли обратный трубопровод,  вырезав участок под установку насоса, промойте систему, подключив ее к водопроводу через  шланги. Постарайтесь обеспечить максимальный проток через отопительную систему, с максимально возможным напором. Хорошего скоростного потока в трубах большого диаметра Вам все равно создать не удастся, так что потратьте на промывку чуть большее время, чем хотелось бы, пусть вытечет максимально возможное количество шлама и ржавчины.

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?

Важный момент, которому необходимо уделить некоторое внимание. При конструировании новых систем насосы подбирают, отталкиваясь от общей тепловой мощности отопительной системы, определяют необходимый для такой мощности общий проток (расход) теплоносителя через систему и к нему приравнивают необходимую производительность циркуляционного насоса.

Далее рассчитывают общее гидравлическое сопротивление отопительной системы и вычисляют необходимый напор циркуляционного насоса. Полные расчеты сложны и для небольшого частного дома не нужны.  Для небольших домов (да и для больших тоже) существует  упрощенные и доступные даже для полностью неподготовленных людей методики расчета. В интернете довольно много методик - выбирайте какая вам больше нравится и рассчитайте параметры для выбора насоса.
Тепловую мощность уже существующей отопительной системы определить еще проще – посмотрите ее на шильдике  отопительного котла.

 Для зданий, относительно небольшой площади, существует методика расчета насоса без формул. Самостоятельно подобрать мощность циркуляционного насоса можно следующим образом:

  • По производительности котла. Расчет циркуляционного насоса для системы отопления частного дома выполняют, принимая во внимание, что 1 кВт мощности водогрейного оборудования соответствует коэффициенту пропускной способности равной 1 л/мин. Соответственно, для котла на 25 кВт, потребуется установить насос с показателем от 1500 л/час.
  • Расчет напора циркуляционного насоса системы отопления. В технической документации указывается параметр напора в метрах водяного столба. По данному параметру можно определить длину водяного контура и подсчитать необходимое количество насосов в системе.
    Считается, что для 10 п.м. трубопровода, необходимо 0,6 м напора водяного столба. Оптимальный выбор насоса для 1 этажного дома - это стандартные модели с 6 м. в. ст. Станции подойдут для помещений с трубопроводом до 100 п. м.
    Если напора недостаточно, устанавливают второй насос или подбирают более мощную модель. Этот же принцип расчетов используют при выборе насоса для 2-х этажного дома.

Основные паспортные показатели циркуляционного насоса — производительность, напор и расход. В первую очередь, должен интересовать расход, он определяется по формуле:

Q= N/(t2-t1)

N – мощность теплогенераторной установки. Если нет шильдика, очень и очень приближённо можно взять за основу усреднённые данные потребности в тепловой энергии на отопление — 0,1 кВт/м2, помноженное на отапливаемую площадь в м2.
t1 – температура теплоносителя на входе (обратка), в среднем 65 ºС
t2 – расчётная температура теплоносителя на выходе (подача), для обычных систем в среднем 90 ºС.

Напор насоса приближённо определяют, исходя из показателя 100 Вт мощности на квадратный метр площади.

Осталось учесть еще один важный момент – особенность установки насоса в систему с естественной циркуляцией.

Для системы с принудительной, насосной циркуляцией у Вашей старой системы очень толстые трубы. При конструировании новых отопительных систем, диаметр труб выбирают таким, чтобы скорость потока в них была в диапазоне от 0,4 до 1,5 метров в секунду. При меньшей скорости из системы не будет удаляться воздух и воздушные пузыри так и останутся висеть в трубах, при большей скорости потока возможно гудение труб и ускоренный износ элементов отопительной системы. Большая скорость с гудением в трубах Вам не грозит, а вот очень маленькая, с плохо удаляющимся из системы воздухом вполне вероятна.

Но не все так плохо. У Вас ведь система с хоть и плохой, но естественной циркуляцией и система промыта! Поэтому подбирать насос исходя из диаметра труб нет никакой необходимости, просто возьмите модель насоса на одну ступеньку выше в номенклатуре.


.

Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды


Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

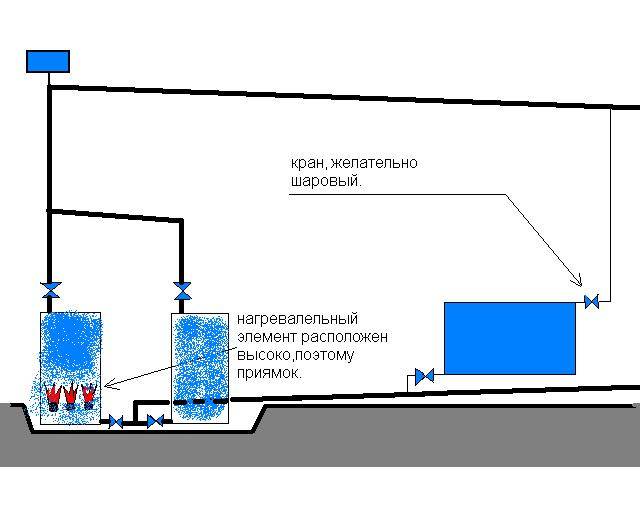

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.


Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.


Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.


В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

  1. Минимальный угол уклонов.
  2. Тип и диаметр труб, используемых для водяного контура.
  3. Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

  • Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
  • Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
  • Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
  • Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

  • Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
  • СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
  • Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.


Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

  • Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
  • Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

  1. Высокая текучесть материала, улучшающая циркуляцию.
  2. Способность сохранять текучесть при достижении -10°С, -15°С.


Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

  • Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
  • Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
  • Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
  • Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
  • Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.


Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Как работает система отопления Ленинградка без насоса

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

  • Минимальные затраты на оборудование.
  • Простота монтажа.
  • Прокладка труб в любом месте.
  • Наличие подключения нескольких котлов для отопления.
  • Мобильность отопления дачного и садового домов.
  • Безопасность.
  • Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:





  • Радиаторные контроллеры.
  • Терморегуляторы.
  • Балансирующие вентили.
  • Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество - отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

  • Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
  • Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

  • Трубопровод устанавливается по всему периметру помещения.
  • Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

  • Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
  • Использование горизонтальной разводки труб не позволит установить «теплый пол».
  • Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

  • Прокладывание магистрали происходит в границах размеров помещения.
  • Врезание добавочной вертикальной трубы.
  • Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.



Вопросы и ответы: резервное горячее водоснабжение без насоса

A. Джозеф Стоддард отвечает: В описанной вами ситуации вы можете получить приемлемые результаты без помпы. Контур «пассивной рециркуляции» горячей воды - это метод, которому я научился у старого водопроводчика много лет назад. Я неоднократно успешно использовал эту технику, когда ванная комната располагалась над водонагревателем. Обеспечивая обратный трубопровод к резервуару для горячей воды, создается естественная циркуляция (называемая термосифоном).Более холодная вода в ванне наверху опускается обратно к водонагревателю, а горячая вода из водонагревателя поднимается вверх и заменяет ее.

У меня были приемлемые результаты, используя медные возвратные трубопроводы диаметром 1/2 дюйма, но я бы предостерегал от использования возвратных труб меньшего диаметра: они могут не позволить достаточному количеству воды циркулировать через петлю.

Для установки пассивной рециркуляционной системы:

1. Отключите питание электрического водонагревателя и закройте кран подачи газа на газовый водонагреватель.Перекрыть подачу воды к водонагревателю.

2. Слейте воду из водонагревателя и соответствующих линий горячей воды и снимите сливной кран в нижней части водонагревателя.

3. Установите тройник с резьбой между баком и сливным краном (см. Рисунок слева). Чтобы предотвратить биметаллическую коррозию, шпильку тройника следует изготавливать из того же материала труб, который используется для соединения сливного крана с резервуаром. Замените сливной кран на конце узла тройника.

4. Установить тройник в линию горячего водоснабжения мойки. Этот тройник следует устанавливать на подающей магистрали как можно выше.

5. Протяните обратную трубу от тройника в верхней точке обратно к тройнику в резервуаре для горячей воды и проверьте герметичность.

Изолируйте как можно большую часть трубопровода на стороне подачи, но оставьте обратный контур неизолированным. Это снизит потери тепла в режиме ожидания, а также поможет поддерживать перепад температур, который «подпитывает» этот пассивный контур рециркуляции.

Бывший строитель Джозеф Стоддард проектирует и продает системы отопления для компании Bailey Co. в Эльмире, штат Нью-Йорк

Простая резервная горячая вода

Рециркуляция горячей воды без насоса

Горячая вода менее плотная, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать в более прохладной воде. Он вытеснит более холодную воду, которая затем опускается, потому что она более плотная. Это может стать бесконечной петлей, управляемой горячей водой в вашем водонагревателе.Все, что требуется для работы этого контура, - это чтобы водонагреватель находился ниже светильников, в которые вы хотите подавать горячую воду, и чтобы там была небольшая «помощь» для увеличения производительности контура. Эта помощь состоит в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма к удаленному месту, вы затем проложите трубу ½ дюйма обратно к водонагревателю. Сторона подачи отходит от верхней горячей стороны резервуара и возвращается на дно резервуара к «Т», установленному на выпускном отверстии резервуара.

Несколько лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны быть неизолированы, чтобы петля работала. Теперь вы можете забыть эту информацию. Цикл перезапускается полностью (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадами давления, создаваемыми большими и меньшими трубами. Вероятно, есть способы еще больше настроить систему, но для практических целей нам не обязательно вдаваться в подробности.Я оставлю нюансы на усмотрение гиков.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и у вас есть удаленная раковина, в которую вы хотите «немедленно» подать горячую воду. Раковины и другие приспособления, расположенные далеко от водонагревателя, могут привести к потере большого количества воды, пока вы ждете, пока туда придет горячая вода. Конечно, сразу же получить там горячую воду придется немало. Бесплатных обедов нет.

В прошлом я писал в блоге о том, насколько просто это можно сделать, но этот пост прояснит некоторую информацию в этом посте.Он также покажет, как можно настроить систему для подачи горячей воды, в то же время поддерживая достаточно высокую температуру воды в контуре, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде во время сна минимальна, не было бы неплохо установить таймер в системе, чтобы мы могли периодически останавливать циркуляцию? Если вода не застаивается, бактерии обычно не являются проблемой. Большинство систем с реальным насосом имеют таймеры, которые можно настроить так, чтобы насос работал только тогда, когда вы этого хотите.То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером - конечно, тогда он не так пассивен, как был. Эти низковольтные клапаны могут работать за гроши в год и очень эффективны. Клапан обычно закрыт, и для его открытия требуется питание. Уменьшая количество «открытого времени», мы можем еще больше сократить количество пенсов.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый в качестве «обратного клапана» при возврате в резервуар

Одна из сложных проблем термосифонной системы - это когда в доме есть приспособления, которые не включены в петля.Это может произойти с оборудованием, расположенным на том же уровне, что и водонагреватель (ванные комнаты и прачечные на цокольном уровне и т. Д.). Когда вы запускаете горячую воду в эти приспособления, вы не только останавливаете работу термосифонной петли, которая обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он меняет направление, вы можете получить очень горячую воду со дна резервуара, идущую в удаленное место, а затем очень холодную воду, поскольку холодная вода подается на дно резервуара. Эту проблему можно решить, установив датчик, который может определять, когда горячая вода забирается другими приборами.Датчик представляет собой переключатель «открывается при повышении», который замыкается, когда температура снова падает. Когда датчик закрывается (поскольку температура воды начинает снижаться после использования), клапан открывается и позволяет термосифону снова работать.

Следует также отметить, что на петле не должно быть никаких приспособлений ни до, ни после самой дальней точки. Все, что находится в контуре, должно оторваться от конца контура, иначе упомянутые мной перепады давления снова станут проблемой.

Общая идея сверхизоляции труб - реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонного контура является сверхизоляция труб, идущих в удаленное место, чтобы трубы удерживали тепло в течение значительного количества времени, в то время как другие точки использования могут держать клапан закрытым, или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моем обучении с помощью суперизоляции труб позже.) Это также будет очень полезно для систем с насосами. Это также означает, что цикл не обязательно должен работать все время в течение дня - возможно, работает ½ раза - еще раз, что еще больше снижает эти копейки.Чем более горячими могут быть эти трубы, тем меньше возвратная вода вызовет возгорание водонагревателя, чтобы довести его до температуры.

Любая система рециркуляции воды заставит ваш водонагреватель работать чаще, но из-за большего количества воды при более высокой температуре водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще. Насколько эффективна будет система, зависит от затрат на воду, энергозатрат, типа водонагревателя и от того, насколько хорошо вы можете изолировать все.У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровня, который может сделать электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной изоляции из стекловолокна вокруг резервуара, я говорю о добавлении значительных от 3 до 6 дюймов пены с высоким R вокруг нагревателя. Несколько лет назад я добавил к своему 2 ″ - следующий обогреватель получит больше.

Жесткая изоляция из пеноматериала вокруг резервуара

Что касается аргумента, что некоторые производители аннулируют гарантию, если вы добавляете изоляцию, это может быть риском, на который стоит пойти. Кого волнует, сокращает ли добавление изоляции срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на расходах на электроэнергию. Я, например, хотел бы узнать, почему добавление изоляции сокращает срок службы обогревателя. Я предполагаю, что все точки доступа, таблички с данными, предупреждающие таблички, слив, TPRV и т. Д. Останутся доступными.Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем с сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным требованиям к энергии, на самом деле имеют незначительное количество изоляции вокруг них - обычно не более R-8 - R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы температура воды в кранах была ниже 120 градусов по Фаренгейту, чтобы предотвратить ожоги. Проблема с такой температурой в том, что она идеально подходит для роста бактерий, в том числе бактерий Legionella.Обычно рекомендуется поддерживать температуру в баке на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уезжаете в отпуск, вы фактически создали потенциальный инкубатор. Некоторые власти считают, что о бактериальных инфекциях, вызванных водонагревателями, не сообщают.

Решением является установка термостатического смесительного клапана.

Я думаю, что было бы неплохо установить его на водонагревателе, чтобы вся подаваемая вода после этого момента имела безопасную температуру.Клапан разбавляет горячую воду в зависимости от того, что вы регулируете регулирующим клапаном - обычно будет удовлетворительно температура от 112 до 120 градусов по Фаренгейту. Некоторые люди настаивают на том, чтобы вода была горячее, чем в посудомоечной машине, и в этом случае вы можете захотеть подлить горячую воду до смесительного клапана для этого устройства. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, и поэтому это может быть не так необходимо, как можно было бы подумать.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который покрывает обе ванные (верхняя и нижняя) и прачечная (нижняя).Еще один смесительный клапан находится в конце длинного рециркуляционного контура для кухни.

В некотором смысле вы можете думать о контуре рециркуляции как о продолжении водонагревателя - оба являются очень горячей водой, чтобы контролировать рост бактерий, в то время как два смесительных клапана сохраняют воду в безопасности, чтобы предотвратить ожоги.

Но как насчет затрат на хранение всей этой воды при таких высоких температурах?

Помните то, что я сказал ранее о том, что бесплатных обедов не будет. Дополнительные затраты, связанные с потреблением энергии для поддержания нагревателей при более высокой температуре, можно легко компенсировать за счет сверхизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в светильниках.Является ли более затратным содержание резервуара на 80 галлонов при температуре 112–120 градусов по Фаренгейту или резервуара на 50 галлонов при температуре 135–140 градусов по Фаренгейту? Опять же, я позволю фанатам разобраться в этом вопросе. Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура в приспособлениях достигается за счет смесительных клапанов.

Ожидание экономии энергии и наличие безопасного горячего водоснабжения в наших домах в лучшем случае может быть компромиссом.

Примечание по сверхизоляции труб горячей воды контура рециркуляции.

В моем случае я решил проложить подающий и обратный контуры близко друг к другу, при этом каждая линия условно обернута изоляцией из пенопласта - около R-4. Две трубы были проложены внутри 7-дюймового металлического канала, который я затем заполнил аэрозольной пеной - как «Great Stuff». Я собрал трубу секциями по 3 фута и распылял пену внутри трубы, когда собирал ее. На каждой длине трубы просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог смотреть в открытый конец трубы, чтобы следить за тем, как она наполняется.Мой пробег трубы составляет 44 фута. ДЛЯ ЭТОГО МНОГО БАНКОВ ПЕНЫ! И теперь мы находимся на «кривой обучения». В основном это означает незнание, что для затвердевания аэрозольной пены в баллончике требуется воздух и влажность - без этих ингредиентов аэрозольная пена ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба открылась, обнаружив беспорядок

Whodathunkit! Итак, теперь у меня было 44 фута воздуховода с жидкостью на дне, и мне пришлось начинать все сначала. Используя все эти ¼-дюймовые отверстия в качестве пилотных, я просверлил 2-1 / 8-дюймовые отверстия кольцевой пилой по всей длине.Через эти большие отверстия я мог бы нанести пену для спрея по всей длине, добавляя понемногу каждый день. Это дало пене возможность застыть в воздухе. Это заставляет меня задаться вопросом, как часто это случалось с другими людьми, когда они думали, что успешно изолируют внутри полости, когда на самом деле она просто снова превращается в жидкость.

Если бы мне пришлось делать это снова и снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.

Чарльз Буэлл, Инспекция недвижимости в Сиэтле

Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ рассылать спам в вашу электронную почту.

Стоит ли рециркуляционный насос своих денег?

Прелесть безрезервуарного водонагревателя для всего дома в том, что в нем не охлаждается нагретая вода, а только для того, чтобы снова нагреть ее, независимо от того, использовалась она или нет.

Это профи.

Вот минус - по крайней мере, при сравнении блоков для всего дома с блоком без бака, установленным у раковины: горячая вода все еще находится далеко от многих кранов, и требуется много времени, чтобы вода нагрелась. вверх.

Потерянное время.

Потраченные впустую деньги: вода, за которую вы платите (если по счетчику), стекает в канализацию Один домовладелец предложил налить воду в ведро, пока она нагреется, и использовать ее для полива садовых растений.

Вот лучшее решение: Циркуляционный насос, который удерживает нагретую воду в кране и мгновенно подает ее в раковину или душ.

Вот более подробное объяснение того, как работает рециркуляционный насос, а также его стоимость, плюсы и минусы.

Что такое рециркуляционный насос для безрезервуарной системы?

Иногда называемый циркуляционным насосом, это насос, который периодически перекачивает воду обратно в водонагреватель для повторного нагрева. Есть подсказка, что это не бесплатная техника.Это предотвращает остывание воды в трубе, поэтому она становится горячей, когда вы открываете кран или принимаете душ.

Система обычно настраивается на циркуляцию воды между нагревателем и самым дальним от него приспособлением.

Система рециркуляции включает:

1). Водонагреватель и помпа совмещенные или раздельные. Это может быть проточный водонагреватель со встроенным рециркуляционным насосом или водонагреватель и внешний насос.Rheem RTGH - один из примеров установки со встроенным рециркуляционным насосом.

Другие модели, такие как водонагреватели Rinnai RL, можно запрограммировать на запуск внешнего насоса во время пикового потребления воды.

2). Метод рециркуляции - 2 варианта. Первый вариант - это выделенная обратная линия для обращения. Это означает, что в вашем доме будет три трубы вместо двух - холодной, горячей и рециркуляционной. Это жизнеспособный вариант, если он устанавливается при первоначальной установке сантехники или если у вас одноэтажный дом, и трубы в подвале или подвал легко доступны.

Если в вашем доме нет линии рециркуляции, то в самом дальнем приспособлении будет установлен мостовой клапан, который позволит использовать линию холодной воды в качестве средства циркуляции воды обратно в водонагреватель.

3). Способ управления работой циркуляционного насоса. Два распространенных варианта - это таймер, который периодически включает рециркуляцию, и аквастат или термостат, который включает насос, чтобы поддерживать желаемую температуру воды в линии.

Многие рециркуляционные насосы имеют встроенный аквастат или таймер.

Если вам все еще интересно, что делает система рециркуляции, вот полезное видео из This Old House. На нем показан водонагреватель в виде резервуара, но принцип работы системы такой же.

Стоимость, плюсы и минусы рециркуляции

Перед тем, как принять решение о добавлении технологии рециркуляции в вашу систему безрезервуарного водоснабжения, необходимо учесть важные моменты.

Стоимость
  • Бесконтактные нагреватели с рециркуляционными насосами: Стоимость на 250–415 долларов больше, чем у нагревателей без насосов.Это лучший выбор, если вы устанавливаете новый водонагреватель. Это экономит затраты на установку насоса.
  • Отдельные рециркуляционные насосы: Если у вас безбаковый агрегат без насоса, его можно установить. Насосы стоят от 235 до 400 долларов в зависимости от требуемого размера. Некоторые из них могут быть установлены своими руками. Если вы заплатите сантехнику, стоимость установки составит от 125 до 300 долларов.
  • Полные комплекты: Если вы не устанавливаете отдельную рециркуляционную трубу, можно установить перекидной клапан.По отдельности они стоят около 25 долларов. Также они доступны в полных комплектах с помпой и аквастатом. Комплекты стоят от 260 до 450 долларов.
  • Линия рециркуляции: Если линия устанавливается вместе с другим водопроводом, стоимость составляет от 75 до 300 долларов в зависимости от длины линии. Когда линия будет установлена ​​позже, стоимость может превысить 1000 долларов.

Преимущества рециркуляции

Удобство: Это единственное доказанное преимущество. Вам не нужно ждать минуту или две, а иногда и дольше, чтобы горячая вода достигла крана, насадки для душа или стиральной машины.

Возможная экономия средств : Некоторые читатели думают: «Погодите. Как это сэкономить деньги? Агрегат работает чаще, сжигает топливо, и это затраты, а не экономия ».

Совершенно верно.

Если у вас есть колодец, единственная энергия, используемая в течение времени, необходимого для того, чтобы горячая вода достигала крана, - это немного электричества для работы насоса. Технология рециркуляции будет стоить вам денег за удобство, которое она обеспечивает.

Если у вас очень дорогая вода с дозатором (например, в Калифорнии или Аризоне), то вы можете сэкономить больше денег на счете за воду, чем потратите на газ для включения водонагревателя во время рециркуляции.

Многие продавцы поощряют рециркуляционные технологии во имя экономии. Экономия воды компенсируется сжигаемым топливом.

Недостатки рециркуляции

Стоимость системы и установки: Вы заплатите от 300 до более чем 2000 долларов за оборудование, трубы и установку, в зависимости от того, какое оборудование вы покупаете и кто его устанавливает.

Эксплуатационные расходы: Как мы уже говорили, для многих домовладельцев стоимость природного газа или пропана будет выше, чем экономия от использования меньшего количества воды.

Стоит ли рециркуляционный насос водонагревателя без резервуара своих денег?

Это вопрос, с которого мы начали.

Теперь вы знаете факты.

Ответить на вопрос можете только вы. Для большинства домовладельцев, которые говорят «да», причина заключается в удобстве, за которое они готовы платить. Мы также опубликовали пост, в котором обсуждали лучший рециркуляционный насос для домашних мастеров, и вы можете проверить эту статью, если вы заинтересованы в установке рециркуляционного насоса для водонагревателя.

При небольшом проценте высоких затрат на воду система в конечном итоге окупится, а затем обеспечит экономию средств в будущем.

Наконец-то! Достойная альтернатива контурам рециркуляции горячей воды

Я никогда не был поклонником контуров рециркуляции горячей воды. Я чувствую, что они были перепроданы как «зеленая особенность», и несколько особенно плохих привели к действительно разочаровывающим жалобам на энергию для моих клиентов. Несмотря на то, что они обеспечивают некоторую экономию воды, они скорее удобны и позволяют решить проблему слепой конструкции в большом доме.

Моя самая большая проблема с контурами рециркуляции заключается в том, что они по своей сути потребляют больше энергии, чем компактные традиционные системы. Все способы, которыми они потребляют больше энергии, могут быть выполнены плохо и ухудшить систему, но даже хороший дизайн потребует большего.
• Энергия насоса: в худших системах используется постоянно работающий насос. Системы управления по потребности (с кнопками или датчиками присутствия) значительно улучшают это, но энергия насоса никогда не бывает нулевой.
• Больше / больше трубопроводов: вы часто получаете воду, проходящую через большее количество труб большего размера, чем она могла бы попасть в приспособление.Лучшие системы ограничивают размер трубопроводов в системе.
• Изоляция трубы: даже если труба изолирована, вероятно, это только R-2 (в лучшем случае, возможно, R-5). Учитывая небольшой диаметр трубопровода и низкое значение R, вода в контуре будет терять тепло намного быстрее, чем если бы она находилась в водонагревателе. Наихудшие системы (с постоянной рециркуляцией) действуют как небольшая система отопления для дома. Это прискорбно, потому что водонагреватель обычно не так эффективен, как основная система отопления дома.Он также борется с системой кондиционирования летом, поэтому вы платите и за отопление, и за охлаждение.

В течение многих лет я призывал своих клиентов проектировать дома, в которых нет «необходимости» в этих системах. Компактная конструкция сантехники - лучший выход: светильники, использующие горячую воду, сгруппированы рядом с водонагревателем, чтобы трубы были короткими, и никому не приходилось слишком долго ждать горячей воды. В большом доме может быть несколько «групп» компактной сантехники, каждая из которых имеет свой (желательно безбаковый) водонагреватель.Почему этого не происходит? Две причины. Дизайнеры, которые недостаточно думают о близости водопровода, и строители, которые пытаются сократить расходы так, чтобы домовладельцы не заметили этого. Кстати, строителей это не касается. Домовладельцы хотят, чтобы они сократили расходы, но не на визуальном оформлении. Их не волнует, сколько времени потребуется, чтобы получить горячую воду, и большинство из них не понимают, как это влияет на энергию.

Также могут помочь водопроводные системы

. В этих системах каждый прибор имеет свой собственный хоум-ран.В домах, где наиболее часто используемые светильники могут быть расположены рядом с водонагревателем, может не иметь большого значения, что гостевая спальня должна ждать горячей воды.

К счастью, теперь есть достойная альтернатива для тех случаев, когда вы застряли в доме, который нуждается в горячей воде по запросу, и где ни одна из этих других стратегий не решит проблему. Он называется D’Mand Kontrol и работает во многом как рециркуляционная система для домовладельца. Удобно, что его можно легко переоборудовать в существующие дома.

С D’Mand Kontrol вы устанавливаете сантехнику как обычно. В систему входит небольшой насос, который устанавливается под раковиной в ванной, наиболее удаленной от водонагревателя. У вас есть кнопки для нажатия горячей воды в каждой комнате с горячей водой (они могут быть проводными или беспроводными). Когда домовладельцу нужна горячая вода, он нажимает кнопку, и насос перекачивает воду из линии горячей воды в линию холодной воды под раковиной в ванной. Когда температура воды в самом дальнем приспособлении находится в пределах нескольких градусов от уставки горячей воды, насос останавливается (потому что в этот момент трубопроводы горячей воды заполнены горячей или почти горячей водой).Вы получаете всю экономию воды за счет контура рециркуляции, при этом не расходуется больше энергии, чем было бы необходимо для питания удаленных приборов без контура.

Системы довольно доступны (менее 1000 долларов) и хорошо согласуются с новыми энергетическими нормами. Это действительно хорошее решение. Единственная жалоба, которую я услышал, - это один домовладелец, который сказал, что не хочет нажимать кнопку включения горячей воды. Представьте, как я смотрю на него поверх очков и говорю: «Тогда давайте определим 3 водонагревателя без бака.Куда бы вы их хотели положить? »

Авторские права 2015. Эми Массер.

PEX, Сантехника, отопление, оборудование для отопления, вентиляции и кондиционирования воздуха

Трубки

PEX стали очень популярным материалом в установках лучистого отопления из-за их низкой стоимости и эффективности. Хотя трубки - это продукт, который фактически распределяет тепло, в системе есть и другие компоненты, которые не менее важны. Помимо трубок PEX, система должна иметь циркуляционный насос и источник тепла, чтобы функционировать.

Циркуляционный насос горячей воды считается «двигателем» любой системы лучистого отопления. Он отвечает за поддержание потока воды из котла в трубы PEX и обратно в котел для повторного нагрева. Вопреки распространенному мнению, циркулятор и насос - это не одно и то же, поскольку они выполняют разные функции. Назначение насоса - перекачивать жидкости из одной точки в другую, в то время как циркуляционный насос просто рециркулирует воду по контуру.

Циркуляторы

, представленные сегодня на рынке, значительно более совершенные, чем их предшественники.Циркуляционные насосы Taco доступны с различными скоростями.

При выборе циркуляционного насоса необходимо учитывать расход и падение давления, чтобы гарантировать, что циркуляционный насос будет соответствовать спецификациям конкретной системы лучистого отопления.

Расход измеряется в галлонах в минуту (галлонов в минуту) и варьируется в зависимости от того, сколько тепла теряется во время циркуляции. Более низкая температура возврата обычно приводит к увеличению расхода. Падение давления, измеряемое в фунтах на квадратный дюйм (psi), также называется потерей напора.Это вызвано трением при движении воды внутри трубки и подъемом водной массы. После расчета расхода и перепада давления используется специальная диаграмма для сопоставления данных с наиболее подходящим циркуляционным насосом.

Для работы системы лучистого отопления необходим надежный источник тепла. Хотя существует ряд источников тепла, подходящих для лучистого отопления, бойлеры и водонагреватели без бака являются одними из самых популярных вариантов.

Бойлер - это устройство, которое используется для нагрева воды.Он состоит из резервуара, в котором находится вода, и горелки, работающей на газе или масле, которая нагревает воду внутри. В системе лучистого отопления вода из котла циркулирует по трубным контурам PEX, где она передает часть своего тепла окружающим областям, а затем возвращается в котел для повторного нагрева.

На протяжении многих лет бойлер является самым надежным и эффективным способом нагрева воды. В зависимости от региона и имеющихся тепловых ресурсов большинство котлов работают на газе или мазуте.Они имеют длительный жизненный цикл и могут обеспечивать горячую воду в больших количествах с температурой до 200 градусов по Фаренгейту. Однако котлы громоздки и часто требуют размещения в специальной котельной.

Безбаковый водонагреватель впервые был представлен в середине прошлого века. Система, стоящая за ним, кардинально отличается от бойлера, с основными отличиями в том, что он нагревает воду мгновенно и только по мере необходимости, и в нем нет бака. Отопление по запросу снижает потребление энергии, а также счета за электроэнергию (газ или электричество, в зависимости от модели).Учитывая, что безрезервуарный обогреватель стоит довольно дорого, экономия окупится через несколько лет. Бесконтактные водонагреватели, например, производства Takagi и Stiebel Eltron, компактны и занимают значительно меньше места, чем другие источники тепла.


Циркуляционные насосы для водонагревателей и более быстрого нагрева воды

Как быстрее получить горячую воду с помощью рециркуляционных насосов - Важность установки циркуляционных насосов для горячей воды.

Не слишком ли долго идет горячая вода на кухне и в раковине в ванной или в душе? Вы устали от приливов холодной воды в ожидании хорошей горячей ванны?

Решение?

Используйте циркуляционный насос горячей воды, чтобы больше не ждать.

Циркуляционный насос Grundfos

Ознакомьтесь с руководством по покупке и советами, и узнайте, какие популярные модели циркуляционных насосов для водонагревателей.

В большинстве домов, особенно больших, есть длинные водопроводные трубы, по которым горячая вода проходит долгое время от водонагревателя или бойлера до точки подачи (смеситель, душ, раковина и т. Д.). Это замедляет процесс нагрева и вынуждает пользователей спускать воду в канализацию до того, как подана теплая вода, теряя время, энергию и воду, теряя при этом деньги.

Кроме того, это может быть очень неприятно, так как в первые минуты душа в основном вызывает дискомфорт и неприятные ощущения в целом, поэтому пользователи, естественно, винят водонагреватель. Чтобы остановить долгое ожидание и уменьшить количество отходов, нет ничего лучше, чем купить циркуляционный насос и установить его в рециркуляционный контур.

Да, есть и другие варианты вроде; установка усилителя водонагревателя или безбакерного агрегата со встроенным насосом или модернизация агрегата, но циркуляционный насос представляется наиболее эффективным и экономичным решением.

Циркуляционные насосы - отличное решение в бытовых системах водяного отопления, поскольку они гарантируют быструю подачу воды, теплой или горячей, от водонагревателя по водопроводным трубам и к арматуре. Можно сказать, что горячая вода подается мгновенно, но это зависит от типа.

Это достигается за счет циркуляции горячей воды по трубам, даже когда кран закрыт, и нет потребности в горячей воде.

Эти системы известны как системы рециркуляции.К установленному насосу идет выделенная обратная линия, соединяющая арматуру и водонагреватель. Выделенная обратная линия рекомендуется из-за ее независимости от линии подачи, и в основном в новых домах, поскольку ее установка в существующем может быть дорогостоящим.

Если выделенная линия не является жизнеспособным вариантом, то можно использовать существующую линию холодной воды в сочетании с байпасным клапаном, где холодная вода возвращается обратно в нагреватель, а не в канализацию.

Но не все циркуляционные насосы для горячей воды стоят своих денег.Так что вам нужно будет узнать, что вам следует делать, прежде чем покупать его.

Популярное

Типы рециркуляционных насосов

Циркуляционные насосы, упомянутые здесь, относятся к группе центробежных насосов, наиболее часто встречающихся в домашнем водопроводе и отоплении. Насосы работают за счет использования механической силы от двигателя и передачи на крыльчатку, увеличивая скорость воды.

В открытых системах, таких как системы водяного отопления, в которые регулярно подается свежая вода, нельзя использовать чугунные насосы, потому что, когда чугун подвергается воздействию кислорода, он быстро ржавеет.Вместо этого выберите насос из нержавеющей стали или бронзы.

В системах водяного отопления используется несколько типов циркуляционных насосов; продолжает (ВКЛ / ВЫКЛ) насосы, по запросу, с контролем температуры и времени.

Насосы непрерывного действия или двухпозиционные насосы

Это простой тип насосов. Он работает без остановок (непрерывно), что приводит к дополнительному стрессу, сокращению срока службы и ненужному потреблению энергии, когда горячая вода не требуется.

Циркуляционный насос по запросу

Насосы по запросу используют датчик движения или ручной переключатель для включения насоса.После активации в арматуру подается горячая вода.

Насосы с управлением по времени

Этот тип насоса использует таймер для работы, но только в установленное время или когда, например, потребность в горячей воде является самой высокой.

Термостатический насос

Термостатический насос - это насос с регулируемой температурой, который обеспечивает постоянное наличие воды с заданной температурой в приборе. По достижении заданной температуры насос выключается или включается при понижении температуры.

Этот тип также можно комбинировать с таймером.

Как выбрать циркуляционный насос


Существует список особенностей, которые следует учитывать при выборе рециркуляционных насосов для водопровода или водяного отопления. Несмотря на то, что они выглядят простыми и понятными, некоторые функции могут полностью изменить ваш опыт при установке и использовании, например:

Присоединительный размер

Когда мы говорим о размере, мы имеем в виду не размер устройства, а размер соединений.Они могут варьироваться от 1/2 дюйма до 3/4 дюйма и более. Это подскажет, подходит ли он к системе труб вашего дома или нет, и что нужно делать.

Таймер

В циркуляционном насосе горячей воды нет ничего полезнее таймера. Это позволяет пользователям быстро удовлетворять свои потребности, следуя своим обычным режимам использования воды. Большинство насосов оснащены 24-часовым таймером, что делает их более эффективными и простыми в использовании.

Расход

Циркуляционные насосы помогают подавать горячую воду быстрее, чем в среднем, но именно скорость потока или галлоны в минуту скажут вам, насколько быстро работает устройство.Большинство насосов обеспечивают показатели от 0 до 9 галлонов в минуту, но все зависит от длины вашей трубопроводной системы; чем он дольше, тем больше GPM вам понадобится.

Вместимость

Идеальный водяной насос поможет пользователям сэкономить много воды за год. Эффективная модель может сэкономить от 12 000 до 30 000 или даже больше галлонов. Это означает от 30 до 100 галлонов в день. Чем эффективнее продукт, тем больше воды и денег вы сэкономите в долгосрочной перспективе.

Эти функции полностью зависят от модели и типа устройства.Чтобы помочь вам найти подходящую модель, вы можете рассмотреть несколько интересных вариантов.

Самые продаваемые водяные циркуляционные насосы

Циркуляционный насос Grundfos серии Comfort

Благодаря однофазному двигателю 115 В и конструкции, не требующей обслуживания, Grundfos обеспечивает фантастические характеристики, когда дело доходит до рециркуляции воды. Он имеет конструкцию из нержавеющей стали, что делает его намного более прочным, чем другие. Работает с подключением с низким энергопотреблением и может помочь вам сэкономить до 38 000 галлонов воды в год.

Он также может похвастаться 24-часовым таймером, который позволяет пользователям использовать его в соответствии со своими потребностями. Более того, его легко установить рядом с водонагревателем менее чем за 2 часа, и он поможет без проблем повысить эффективность бытовой техники.

Вт Система рециркуляции горячей воды со встроенным таймером

Циркуляционный насос модели 50800 от Watts помогает экономить до 15 000 галлонов воды в год благодаря своей конструкции с эффективностью 10%. Его установка очень проста, и профессионал может сделать это за час или около того.Устройство поставляется с шнуром питания длиной 10 футов и 24-часовым таймером для большего удобства.

Он работает только с водонагревателями в резервуарах, но обеспечивает лучшую производительность, чем большинство других, благодаря отличному GPM. Он не требует обслуживания и включает в себя две дополнительные 12-дюймовые линии подачи для продуктивного использования.

Laing AutoCirc ACT E1

Разработанный с использованием технологии ECM / PM, он очень эффективен и прост в использовании. Он идеально подходит для рециркуляции и не требует использования дополнительной рециркуляционной трубы.Он поставляется с регулируемым 24-часовым таймером и шнуром питания длиной 6 футов для легкой установки. Его можно установить под раковиной, подальше от водонагревателя.

Он работает путем автоматического включения, когда температура воды составляет 89 ° F или ниже, нагревая его до температуры 95 ° F, когда он снова автоматически выключается. Лучше подходит для безрезервуарных водонагревателей. Работает с мощностью всего 14 Вт и может сэкономить до 17 000 галлонов воды в год.

Преимущества использования рециркуляционных насосов

Удобство

Использование рециркуляционного насоса сразу обеспечивает повышение эффективности и комфорта горячей воды.Больше никаких жалоб на то, что горячая вода слишком долго достигает душа. Никаких брызг холодной воды. Горячая вода появляется практически мгновенно, как только вы открываете кран. Они экономят ваше время и деньги.

Водосбережение

Без циркуляционного насоса системы водяного отопления, как правило, сбрасывают сточные воды пользователей перед подачей горячей воды в кран. С циркуляционным насосом горячей воды неэффективное расходование воды осталось в прошлом.

Простая и быстрая установка и использование

Большинство рециркуляционных насосов намного проще установить, чем другие системы аналогичного назначения, для которых требуется всего час или около того.Более того, большинство из них работают автоматически, без вмешательства человека. Для установки не требуется специальных разрешений. После установки насоса техническое обслуживание практически не требуется.

Сводка

Ожидание, пока в раковину пойдет горячая вода, - головная боль… Решение - приобрести качественный рециркуляционный насос. Покупка подходящей модели и профессиональная установка гарантируют экономию энергии и воды, а также повышенный комфорт и удобство.Будьте готовы заплатить несколько сотен долларов, особенно за лучшие, например, рассмотренные выше.

Статьи по теме

Сливной клапан - Как заменить
Нагревательные элементы - Руководство по покупке, испытание и замена Термостаты
- как установить, проблемы, тестирование и замена
Как заменить анодный стержень
Как заменить термопару
Замена клапана TPR
Погружная трубка - как работает и замена наконечников
Газовый клапан
Смесительный клапан
Тепловые ловушки

Дома › Запчасти › Циркуляционные насосы для нагрева воды

Как насос заставляет воду течь в отоплении плинтуса?

ОТВЕТ ОТ HOME-WIZARD

Уважаемый Скотт:

Что касается вашего первого вопроса, то принцип работы циркуляционного насоса в вашей закрытой системе водяного плинтуса заключается в том, что когда термостат в вашем доме определяет, что температура в комнате слишком низкая для этой зоны вашей системы отопления. , он посылает сигнал вашей печи (котлу) на включение, а также посылает сигнал циркуляционному насосу для включения этой зоны и начала циркуляции воды, нагретой вашей печью.Это направляет горячую воду к радиаторам плинтуса в комнатах, которые являются частью зоны вашей системы, которая контролируется термостатом. Когда термостат определяет, что температура в помещении достаточно высока, он отправляет сигнал на выключение печи и циркуляционного насоса для этой зоны. То же самое и для других зон в вашем доме.

Теперь, если у вас конкретный вопрос, как этот насос заставляет воду течь по трубам, если система закрыта? Ответ заключается в том, что вращение ротора внутри насоса вызывает снижение давления на впускной стороне насоса и повышение давления на выпускной стороне насоса.Это заставляет воду течь со стороны низкого давления насоса на сторону высокого давления насоса, что заставляет воду циркулировать через контур вашей системы трубопроводов. Кроме того, по мере того, как ваша печь нагревает воду в вашей закрытой системе отопления, вода расширяется, и ее нужно куда-то уйти, поэтому ваша система будет спроектирована так, чтобы иметь «расширительный бак», чтобы дать этой дополнительной воде место.

Что касается вашего второго вопроса, воздух может поступать в вашу систему горячего водоснабжения несколькими способами, например:

1) воздух растворяется в растворе в пресной воде, которая поступает в вашу систему в качестве подпиточной воды, чтобы заменить воду, которая теряется из-за утечек, а затем, когда эта пресная вода проходит через вашу печь и нагревается, а затем охлаждается, воздух, захваченный этой водой, высвобождается и выходит в виде пузырьков.

2) если у вас есть утечки в уплотнениях циркуляционного водяного насоса, то при включении насоса он может засасывать воздух в вашу систему.

3) если у вас есть утечка в расширительном баке, это может быть источником попадания воздуха в вашу систему.

Вот ссылка на веб-страницу, которая дает общее описание того, как работает плинтусная система горячего водоснабжения, которая может вас заинтересовать: http://acnow.wordpress.com/2008/05/12/baseboard-hot-water -heating-systems /

Надеюсь, это будет полезно.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
