Давайте постараемся разобраться, для чего нужна и как выполняется установка расширительного бака в системе отопления. В статье мастер сантехник рассмотрит варианты для открытой системы с естественной циркуляцией и для закрытой системы отопления, использующей циркуляционный насос.

Что такое расширительный бачок и для чего он нужен

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать расширительный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Монтаж расширительного бака

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки, которые нужно учитывать при установке мембранного расширительного бака:

• Его нельзя ставить вплотную к стене.
• Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
• Подвешенный на стене бак не должен располагаться слишком высоко.
• Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
• Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

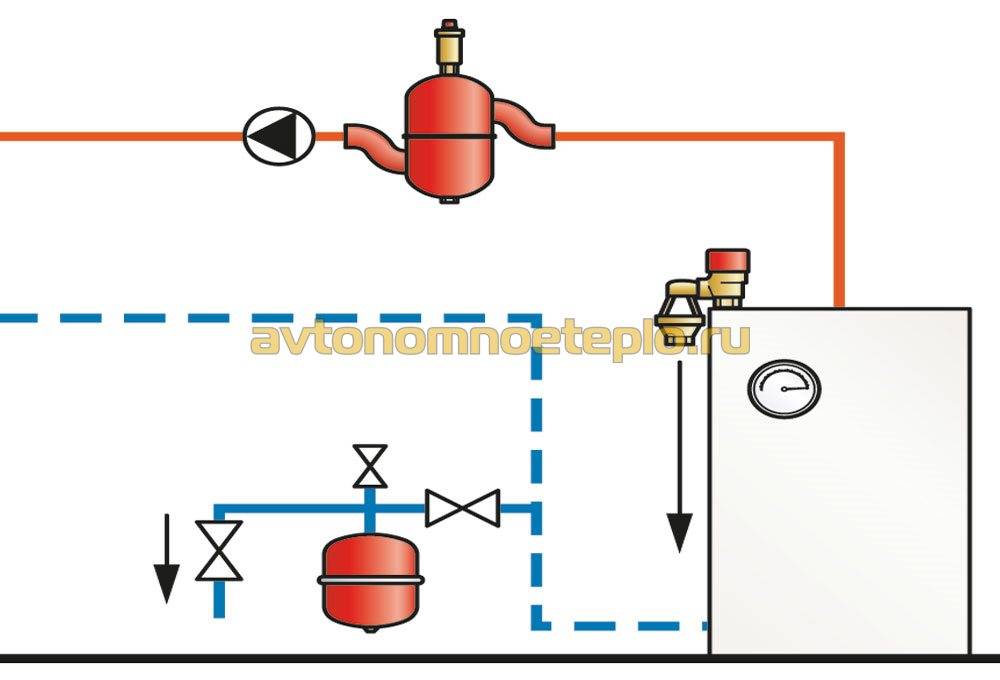

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали перед циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто

заполнить систему.

Операция выполняется в такой последовательности:

• Когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
• С помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
• Манометром измеряется давление в системе, а потом в воздушной камере бачка;
• Стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Видео

В сюжете – Где правильно устанавливать расширительный бак

В сюжете – Как и где устанавливается расширительный бак для отопления

В сюжете – Правильный подбор и настройка расширительного бака

В сюжете – Зачем второй расширительный бак в отоплении

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

В продолжение темы посмотрите также наш обзор На какой скорости должен работать циркуляционный насос

Источник

https://santekhnik-moskva.blogspot.com/2020/11/Ustanovka-rasshiritelnogo-baka.html

Установка расширительного бачка на водонагреватель

Установка расширительного бачка на водонагреватель — это относительно простой процесс, который может быть выполнен любителем-любителем или профессиональным сантехником.

На водонагреватель устанавливается расширительный бак для предотвращения избыточного давления в системе, вызванного тепловым расширением.

Установка расширительного бака на водонагреватель

Порядок установки расширительного бака на водонагреватель:

• Отключите воду и электропитание водонагревателя.
• Найдите подходящее место рядом с водонагревателем для установки расширительного бачка.
• Установите опорный кронштейн бака на стену или пол и закрепите его винтами или болтами.
• Установите расширительный бачок на опорный кронштейн и затяните все болты или гайки, чтобы закрепить его на месте.
• Подсоедините впускной и выпускной патрубки бака к линии подачи холодной воды и выпускной трубе горячей воды с помощью тефлоновой ленты и соответствующих фитингов.
• Заполните бак воздухом до рекомендуемого производителем давления.
• Снова подключите воду и электропитание к водонагревателю.
• Проверить герметичность всех соединений и фитингов.
• Следите за манометром на расширительном бачке, чтобы убедиться в правильном уровне давления.

Рекомендуется ознакомиться с инструкциями производителя для получения конкретных деталей и требований по установке.

Установка расширительного бака на водонагреватель

Необходимые инструменты

Перед началом установки важно иметь под рукой все необходимые инструменты и материалы, чтобы обеспечить плавный и успешный процесс установки.

Инструменты, необходимые для установки расширительного бака на водонагреватель, обычно включают:

• Разводной ключ или плоскогубцы: используются для затягивания фитингов и соединений.
• Тефлоновая лента: используется для герметизации резьбовых соединений и предотвращения утечек.
• Отвертка: используется для крепления опорного кронштейна резервуара к стене или полу.
• Сверла и сверла: используются для проделывания отверстий под монтажные винты или болты.
• Стеновые анкеры или рычажные болты: используются для крепления опорного кронштейна резервуара к стене, если нет доступных шпилек.
• Рулетка: используется для измерения и определения правильного положения расширительного бачка.
• Воздушный насос или компрессор: Используется для заполнения резервуара воздухом до рекомендуемого производителем давления.
• Манометр: Используется для контроля давления в расширительном бачке.
• Ножовка или полотно для резки металла: При необходимости используется для резки труб.

Самостоятельно или наймите профессионального сантехника

Устанавливать ли расширительный бак на водонагреватель самостоятельно или нанять профессионального сантехника, зависит от нескольких факторов, в том числе:

Уровень навыка

Если вы знакомы с основными сантехническими работами и имеете опыт монтажных работ, вы можете самостоятельно установить расширительный бачок.

Однако, если у вас нет опыта работы с сантехникой или вы не уверены в каком-либо аспекте установки, лучше нанять профессионального сантехника.

Сложность установки

Если система водонагревателя сложная, состоит из нескольких компонентов или находится в труднодоступном месте, лучше нанять профессионального сантехника, который имеет опыт и оборудование для выполнения работ. монтаж.

Инструменты и материалы

Если у вас нет необходимых инструментов и материалов для завершения установки, вам, возможно, придется приобрести их, добавив к общей стоимости проекта.

Время

Установка расширительного бака может занять много времени, особенно если вы не знакомы с процессом.

Наем профессионального сантехника может сэкономить ваше время и обеспечить правильную установку.

Стоимость

Самостоятельная установка расширительного бака может быть более доступной, чем наем профессионального сантехника, но экономия средств должна быть сбалансирована с риском совершения ошибок или повреждения системы водонагревателя в процессе установки.

В общем, если у вас есть необходимые навыки и опыт, установка расширительного бака на водонагреватель своими руками может стать полезным проектом своими руками.

Однако, если у вас нет опыта работы с сантехникой или вы не уверены в каком-либо аспекте установки, может быть лучше нанять профессионального сантехника, чтобы обеспечить правильную установку и защиту системы водонагревателя.

Расширительный бачок для водонагревателя

Расширительный бачок является важным компонентом системы водонагревателя.

Водонагреватель является важнейшим прибором в каждом доме, обеспечивающим горячую воду для душа, мытья посуды и стирки.

Однако без надлежащего обслуживания водонагреватель может столкнуться с проблемами, вызванными чрезмерным повышением давления, что приведет к протечкам или даже к полному отказу системы.

Здесь на помощь приходит расширительный бак.

Расширительный бак представляет собой небольшой бак, устанавливаемый в системе водяного отопления для размещения увеличенного объема воды, вызванного тепловым расширением.

Тепловое расширение происходит при нагревании воды, в результате чего она расширяется и увеличивается в объеме.

В закрытой системе, такой как водонагреватель, увеличение объема воды может привести к повышению давления до опасного уровня, что приведет к утечкам, разрыву труб и даже отказу системы.

Основной функцией расширительного бака является поглощение избыточного давления и объема, вызванных тепловым расширением.

Это делается путем установки внутри бака камеры или диафрагмы, которая разделяет воздух и воду, позволяя воздуху поглощать давление.

По мере расширения вода давит на мочевой пузырь или диафрагму, сжимая воздух и поглощая избыточное давление.

Установка расширительного бачка — относительно простой процесс, и с ним может справиться мастер-сделай сам или профессиональный сантехник.

Первым шагом является поиск подходящего места рядом с водонагревателем для установки бака. Далее необходимо установить опорный кронштейн резервуара и закрепить его на стене или полу.

Затем расширительный бак устанавливается на опорный кронштейн и соединяется с линией подачи холодной воды и трубой выхода горячей воды с помощью тефлоновой ленты и соответствующих фитингов.

Резервуар должен быть заполнен воздухом до рекомендуемого производителем давления, а также снова должны быть включены вода и электропитание водонагревателя.

Важно следить за манометром на расширительном бачке для правильного уровня давления и проверять все соединения и фитинги на наличие утечек.

Расширительный бак должен быть установлен правильно, чтобы он функционировал должным образом и обеспечивал достаточную защиту системы водонагревателя.

В заключение отметим, что расширительный бак является важным компонентом системы водонагревателя, который помогает предотвратить чрезмерное повышение давления и потенциальное повреждение.

Установка расширительного бака — это простой и доступный способ защитить ваш водонагреватель и гарантировать, что он будет обеспечивать вашу семью горячей водой на долгие годы.

Выбор лучшего расширительного бака для установки на водонагреватель

При выборе лучшего расширительного бака для водонагревателя следует учитывать несколько факторов, в том числе:

• Размер : Размер расширительного бака должен быть соответствующим от размера водонагревателя и объема воды в системе.
• Вместимость : Вместимость расширительного бака должна быть достаточной для размещения увеличенного объема воды, вызванного тепловым расширением.
• Материал : Расширительные баки могут быть изготовлены из различных материалов, включая сталь, пластик и композитные материалы. Стальные баки прочны и долговечны, а пластиковые и композитные баки легки и просты в установке.
• Репутация торговой марки : Выберите известную и уважаемую торговую марку с хорошим опытом производства высококачественных расширительных баков.
• Цена : Цена является важным фактором, но она не должна быть единственным соображением при выборе расширительного бака. Цена должна быть сбалансирована с качеством и характеристиками резервуара.

Основываясь на этих факторах, некоторые из лучших расширительных баков для водонагревателей включают:

• Тепловой расширительный бак Amtrol ST-12
• Watts DET-12 Расширительный бак ГВС
• B&K 104-054 Расширительный бак 900 12
• SharkBite U3068FLEX24LF Разъем водонагревателя
• Терморасширительный бак Bosch GT-10

Лучший расширительный бак для конкретной системы водонагревателя может различаться, поэтому рекомендуется проконсультироваться со специалистом по сантехнике или производителем водонагревателя для получения конкретных рекомендаций.

Терморасширительный бак Amtrol ST-12 обзор

Терморасширительный бак Amtrol ST-12 представляет собой хорошо спроектированное и надежное решение для бытовых систем водяного отопления.

Этот расширительный бачок помогает поглощать увеличенный объем воды, вызванный тепловым расширением, предотвращая повреждение водонагревателя и других компонентов системы.

Вот обзор терморасширительного бака Amtrol ST-12.

Дизайн

ST-12 имеет компактную конструкцию и изготовлен из высококачественных материалов, что делает его прочным и долговечным решением для систем водяного отопления.

Резервуар имеет предварительно герметизированную конструкцию, что упрощает его установку и обслуживание.

Он имеет простую конструкцию с одним соединением для входа и выхода воды, что делает его популярным выбором для домовладельцев и подрядчиков.

Установка

ST-12 прост в установке и поставляется с подробными инструкциями.

Конструкция с предварительным давлением устраняет необходимость в отдельном воздушном насосе или компрессоре, что делает процесс установки быстрым и простым.

Компактный размер бака также позволяет устанавливать его в ограниченном пространстве, что делает его универсальным решением для различных систем водяного отопления.

Производительность

Терморасширительный бак Amtrol ST-12 предназначен для поглощения увеличенного объема воды, вызванного тепловым расширением, предотвращая повреждение водонагревателя и других компонентов системы.

Бак предназначен для поддержания надлежащего давления в системе горячего водоснабжения, что обеспечивает максимальную эффективность водонагревателя.

Модель ST-12 не требует технического обслуживания, что делает его малообслуживаемым решением для систем водяного отопления.

Стоимость

Терморасширительный бак Amtrol ST-12 является доступным решением для систем водяного отопления.

Стоимость бака конкурентоспособна по сравнению с другими расширительными баками, представленными на рынке, что делает его экономичным решением для домовладельцев и подрядчиков.
