для чего нужен экран и как он крепится на батарее

Отопительные батареи не всегда имеют эстетичный внешний вид. Особенно это актуально для старых массивных изделий, которые уже не поддаются реставрации. Чтобы скрыть радиаторы, используются специальные декоративные решетки. Они бывают разных видов, стилей, расцветок и рассчитаны на различный бюджет.

Содержание

1. Принцип теплоснабжения помещения
2. Цели и материалы решеток
3. Преимущества и недостатки разных материалов
4. Разновидности экранов
5. Особенности фиксации
6. Самостоятельное изготовление решетки

Принцип теплоснабжения помещения

Металлические экраны для радиаторов

Декор – это основная функция решеток для батареи. Но радиаторы используются для обогрева жилища, поэтому на пути не должно быть препятствий. Даже самые тонкие экраны понижают теплоотдачу, поэтому следует заранее выбирать изделия с малым процентом поглощенного тепла.

Воздух должен поступать на радиатор снизу, проходить вдоль него, нагреваться и уходить наверх. По такой системе будет обогреваться комната. Поэтому при выборе решетки для батареи нужно следить за тем, чтобы снизу был небольшой зазор, а в верхней части не было крышки. Возможен вариант, когда верхняя крышка имеет большую площадь перфорации.

Многие современные декоративные радиаторные решетки понижают теплоотдачу более чем на 20%. Особенно большой процент тепла теряют экраны в виде коробов, выполненные из массива дерева. Модели с минимальным количеством отверстий и малой площадью перфорации будут неэффективны в действии.

Экран дополнительно защищает радиатор от грязи. Пылевые частицы оседают на горячей батарее и разлагаются под воздействием высокой температуры. В результате окружающая атмосфера загрязняется продуктами разложения, что вредит здоровью людей, особенно аллергиков и астматиков. При установке решетки оседание пыли на радиаторы значительно уменьшается. Периодически нужно чистить экран с помощью тряпки или пылесоса.

Цели и материалы решеток

Принцип обогрева комнаты при помощи радиатора отопления

Кроме декоративной функции решетки выполняют защитную задачу. Они позволяют скрыть и закруглить острые и жесткие грани. Особенно это актуально, если в доме есть маленькие дети, которые могут травмироваться. Экраны на радиатор отопления также не дают возможности обжечься о горячие трубы.

Выполняются экраны из следующих материалов:

Можно встретить решетки на радиаторы из экзотических материалов – к ним относятся бамбук и ротанг. Они выполняют только декоративную роль и вписываются не в каждый интерьер, поэтому применяются редко. В продаже существуют и комбинированные модели. Классическим примером является деревянная рама, на которую натягивается декоративная сетка из другого материала (бамбук, панели из МДФ и ХДФ).

Преимущества и недостатки разных материалов

Деревянные экраны для радиаторов обладают высокой степенью теплоотдачи

Деревянные модели имеют следующие положительные качества:

• Долговечность. При правильной эксплуатации дерево практически не теряет своих свойств.
• Надежность.
• Экологичность. Древесина является природным материалом, который не выделяет вредных веществ.
• Высокая степень теплоотдачи.

Основные минусы:

• Объемные деревянные решетки плохо выдерживают скачки температуры. Некоторые модели могут покрыться трещинами уже через несколько сезонов.
• Длительность нагрева дерева.

На стеклянный экран можно нанести любой рисунок, подходящий под интерьер

Стеклянные экраны используются нечасто. Но они имеют следующие плюсы:

• Цена ниже, чем у дерева.
• Легкость монтажа. Установить радиаторную решетку может любой мастер.
• Стильный внешний вид. На экран можно нанести рисунки и фотографии методом термопечати под любой интерьер.
• Безопасность, легкость ухода, высокая степень термостойкости.

К минусам стеклянных моделей можно отнести хрупкость. Дешевые изделия могут изготавливаться из тонкого стекла, из-за чего их можно случайно разбить. Качественные дорогостоящие экраны выполняются из прочного материала, который практически невозможно повредить.

Пластиковые экраны отличаются простотой ухода, а так же невысокой стоимостью

Преимущества пластиковых моделей следующие:

• Привлекательная стоимость. Можно найти экран для радиатора на любой бюджет.
• Широкий ассортимент. Есть формы и цвета, подходящие под любой интерьер.
• Простота ухода. Пластиковые изделия можно мыть неограниченное количество раз.

Недостатки:

• Быстро теряют привлекательный внешний вид.
• При нагреве могут выделяться вредные вещества. Они могут негативно влиять на здоровье людей. Такие модели запрещено устанавливать в медицинских учреждениях, детских садах и школах.

К плюсам металлических экранов можно отнести стойкость к скачкам температуры и простота монтажа

Плюсы металлических моделей:

• Практичность. Экраны неприхотливы и могут устанавливаться в любых условиях.
• Стойкость к скачкам температуры.
• Прочность. Металл практически не поддается механическим воздействиям и вибрациям.
• На металлические решетки не влияет изменение давления и влажности.
• Простота монтажа. Их также легко демонтировать.
• Низкая стоимость. Связана с простотой технологии изготовления.
• Длительность эксплуатации. Связана с неприхотливостью материала и отсутствием реакции на внешние воздействия.
• Широкий выбор моделей. Они представлены во всех ценовых диапазонах.

К недостаткам металла можно отнести сложность самостоятельного изготовления. В таком случае лучше купить готовую модель или заказать по индивидуальным размерам и характеристикам.

Остальные материалы практически не используются.

Разновидности экранов

Экран в виде короба используют не часто из-за большого процента теплопотерь

Классификация решеток на радиаторы отопления производится также по конструкции. Каждый вид используется под свой тип батареи и рассчитан на разные способы установки.

Плоские экраны применяются, если радиатор монтируется в нише. Тогда плоскую панель фиксируют на бруски, которые крепятся по периметру ниши. Аналогичным образом на специальные штыри крепятся стеклянные решетки. Такие виды экранов называются «фасадами».

Навесные решетки бывают двух видов – с крышкой в верхней части и без нее. Первые ставятся на батареи вида «гармошка», которые выступают за подоконник. Форма верхней крышки делается такой, чтобы решетка могла фиксироваться на радиаторе. Изделия без крышки крепятся за верхний коллектор радиатора на крючки, которые фиксируются на лицевой панели.

Коробы используются нечасто из-за большого процента теплопотерь. Циркуляция воздуха в подобных моделях затруднена. Необходимы, если требуется закрыть боковые части батареи. По способу фиксации выделяют коробы, которые могут стоять без опоры на специальных ножках, и требующие крепления на стене.

Особенности фиксации

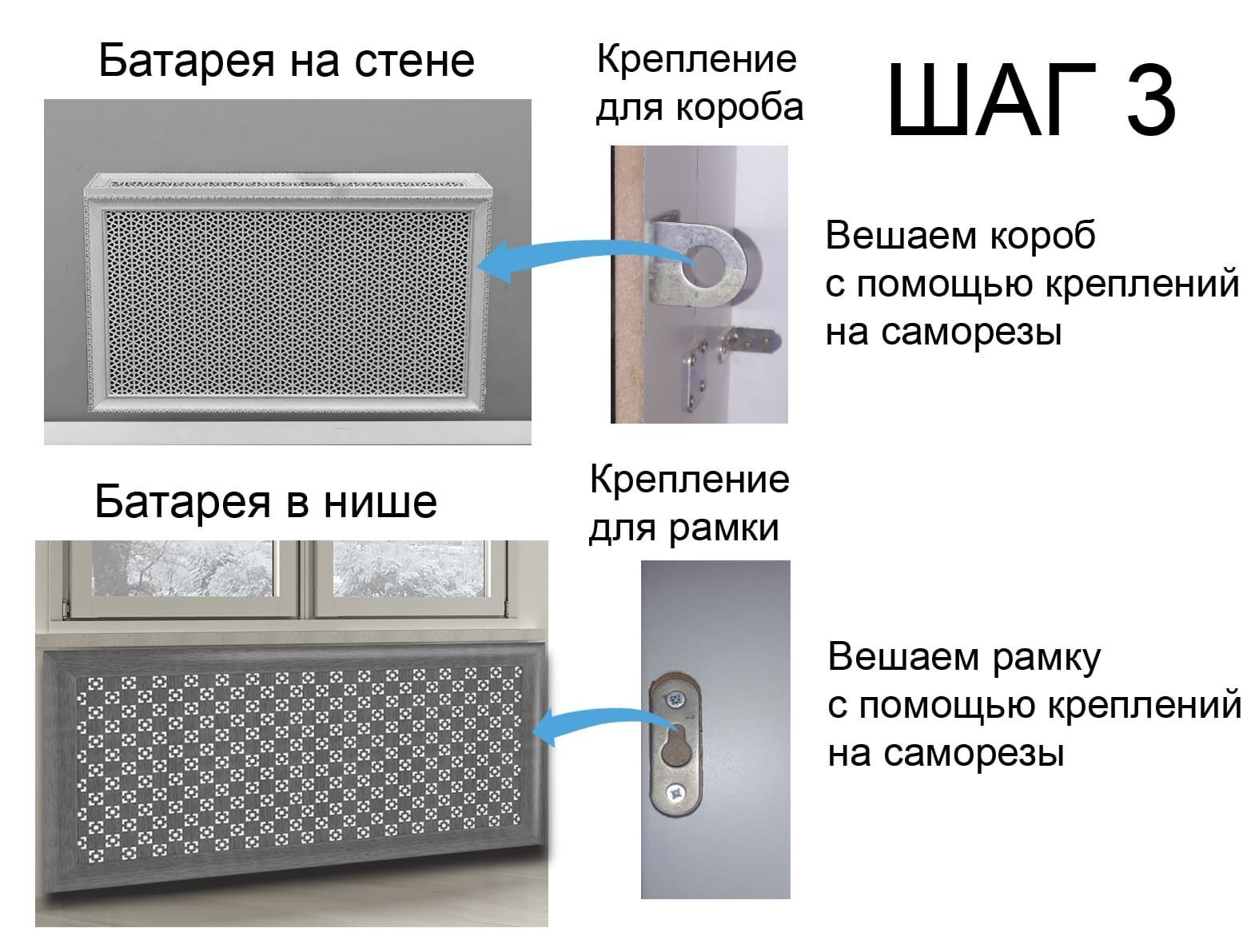

Крепление короба-экрана для радиатора отопления на стене

Основное требование к решеткам на радиаторы – возможность быстрого доступа к отопительными приборам и трубам. Это связано с необходимостью периодического очищения элементов отопления от пыли и грязи. Рекомендуется делать чистку два раза в год. Также случаются аварийные ситуации, при которых мастер должен иметь простой доступ к вышедшему из строя участку. Важно заранее продумать такую систему фиксации, чтобы без сложностей можно было снять экран при необходимости.

Такому требованию соответствуют навесные и приставные экраны. Они снимаются за несколько секунд и так же быстро устанавливаются. Проблемы возникают с плоскими и закрывающими радиаторами, а также коробами. Такие модели рекомендуется крепить к стене на две планки – одна на коробе, а вторая на стене. Верхняя грань должна быть скошенной в сторону решетки. При установке решетки эта часть выполняет роль замка, который несложно снять при необходимости.

Есть и другой вариант установки. На одну планку можно поставить металлические элементы (например, пластины), а на другую магниты. Тогда проблем со снятием и установкой решеток не будет.

Плоские экраны могут фиксироваться и на крючки либо петли. Сделать их просто, но могут возникнуть сложности при установке с попаданием в петлю. Иногда ставят и декоративный вариант решеток с раздвижными дверьми.

Самостоятельное изготовление решетки

Схема изготовления экрана для радиатора своими руками

Магазины предлагают огромный ассортимент экранов из разных материалов, с различными формами, вариантами исполнения и расцветками. Но при желании можно самостоятельно сделать декоративную решетку своими руками. Работа несложная, все необходимые материалы можно купить в любом строительном магазине. Профессионального оборудования не требуется.

Чтобы создать экран на батарею, потребуется следующий инструмент:

• Материал решетки. Обычно применяется МДФ или ДСП, так как с ними проще всего работать.
• Ножовка.
• Строительный клей.
• Листовая стальная сетка для лицевой стороны и боковых частей.
• Металлический лист для отражателя.
• Гвозди, шурупы, фиксаторы.
• Рулетка, карандаш.

Первый этап – это измерение. Необходимо замерить высоту и ширину радиатора. К каждому полученному значению следует добавить по 1

Из металла можно сделать решетку для экрана или же каркас полностью

0 см. К высоте можно прибавить чуть меньше – 5 см. Далее замеряется глубина батареи, и к ее величине добавляется 2,5 см. Аналогичным образом измеряется размер будущей крышки. Ее финальные габариты должны превышать размеры боковин на 2-3 см.

Нарезка деталей. Лицевая часть создается из листов МДФ или ДСП. Из них вырезаются прямоугольные детали шириной примерно 11 см. В зонах прикосновения следует сделать углы по 45° для удобства соединения.

На задней части устанавливается отражатель из металла. Размеры должны быть примерно такими же, как у декоративной крышки. Он позволяет уменьшить потери тепла и направить инфракрасные волны в центр помещения.

Далее ставится листовая стальная сетка. Она выполняет роль каркаса, на который потом собираются все ранее вырезанные элементы.

После того как решетка собрана, можно производить установку на батарею.

Если нет возможности самостоятельно сделать экран, можно оформить заказ по индивидуальным размерам.

Как установить решетку на радиатор отопления

Многие до сих пор пользуются еще приборами отопления, срок службы которых составляет более 10 лет. Постоянная покраска, для придания их внешнему виду эстетичности, не приносит должных результатов.

Выходом из создавшегося положения может стать только установка декоративной решетки на радиаторы отопления, которые сегодня продаются в широком ассортименте.

На что обращать внимание при выборе

Занимаясь декорированием приборов отопления, не стоит забывать, что в первую очередь они должны выполнять свою утилитарную функцию – обеспечивать помещение теплом.

Любая решетка, даже с большой зоной перфорирования, будет задерживать тепло, снижать теплоотдачу. Вот только один вариант будет этому способствовать на 10-15%, а второй, а у другого, внешне очень привлекательного, этот показатель будет доходить до 60%.

Разновидности декоративных решеток для приборов отопления

Имея в своем распоряжении практически неограниченный выбор по дизайну, габаритам, потребитель самостоятельно решает, какому варианту отдать предпочтение:

• плоские декоративные решетки. Оптимальный вариант, когда батарея отопления расположена в нише. Крепление решетки в этом случае осуществляется к деревянным брускам, которые закреплены по периметру углубления в стене. Если экран выполнен из закаленного стекла, то их монтаж производится с помощью штырей, предварительно закрепленных к основанию стены;
• навесные декоративные элементы. Бывают с верхней крышкой и без нее. Первый вариант используется в тех случаях, когда радиатор отопления выступает за внешние границы подоконника. Чаще всего это характерно для чугунных батарей типа «гармошка». Декоративная решетка без крышки просто подвешивается на прибор отопления, для чего предусмотрены специальные крючки;
• решетка-короб.
  Не самый оптимальный вариант, с точки зрения обеспечения помещения теплом. Единственный вариант в тех случаях, когда требуется закрыть батарею отопления с лицевой стороны и с боков. Выполняется в виде небольшого по размерам комода или шкафчика. Бывают стационарными и приставными.

Самый простой и доступный вариант – использование навесных или приставных экранов. Они абсолютно не затрудняют доступ к радиаторам случае обслуживания или ремонта.
