Циркуляционный насос для отопления какой лучше выбрать, на какие нюансы обратить внимание, расчет основных характеристик прибора

24 Марта 2022

Просмотров:  27141

Время чтения:  14 минут

Содержание

Технические конфигурации устройства

Преимущества устройства

Когда необходим монтаж агрегата

Типы устройств

На что нужно обратить внимание

Проведение расчетов основных характеристик оборудования

Примерная стоимость оборудования

Советы по установке конструкции

Профилактические мероприятия

Коротко о главном

Подобрать циркуляционный насос для системы отопления не просто, необходимо учитывать особенности конструкции, его мощность и другие характеристики. Оборудование позволяет отапливать помещение более результативно. Оно прогоняет жидкость по радиаторам, создавая тем самым приемлемый микроклимат в помещениях. Перед тем как купить устройство, необходимо разобраться с его механизмом, типами и нужными расчетами.

Установленная конструкция в доме

Технические конфигурации устройства

Выбор циркуляционного насоса ответственное дело. Оборудование необходимо для обеспечения постоянного движения горячей воды по трубам. В открытых конструкциях вода будет циркулировать по кругу. Охлажденная жидкость самотеком попадает в котел, где нагревается и обратно течет в радиаторы. Главным недостатком такой системы является малая протяженность трассы. Поэтому в большинстве случаях пользователи устанавливают насосы. Таким образом, удается на 20-30% снизить расход топлива и энергии на поддержание приемлемой температуры в помещениях.

С помощью лопаток устройство проталкивает жидкость по трубам. Регулировать температурный режим можно с помощью изменения нагрева воды и настройки скорости циркуляции теплоносителя.

Во многих конструкциях установлено 3 режима скорости потока. Зачастую в домах устанавливают циркулярники. Жидкость опадает в камеру через отверстие, а с помощью лопаток она выталкивается через шланг на боку конструкции. По своему механизму работу данное устройство похоже на центробежную модель. Внутри корпуса насоса находится двигатель с колесом, который защищен от попадания влаги.

Преимущества устройства

Устройство обеспечивает принудительное движение потока по системе. Вода быстрее возвращается в котел, поэтому на ее подогрев тратится меньшее количество энергии. Оборудование обладает следующими достоинствами:

• Ускоренный нагрев теплоносителя в системе. Конструкция позволяет быстрее прогонят жидкость и возвращать ее обратно в котел.
• Устройство обладает высоким КПД. Внедрение прибора в отопление увеличивает его результативность.
• Надежность конструкции. Потребителю не придется тратить много сил и энергии на поддержание механизма. Оборудование может продолжительный период времени работать без поломки.
• Возможность бесперебойной работы. Если трубы установлены под наклоном или есть узкие участки, это не окажет влияние на работоспособность прибора.

Установленное оборудование в жилом помещении

Когда необходим монтаж агрегата

Если радиаторы стали хуже нагреваться, то можно заменить трубы или установить насос. Установка специализированной конструкции стоит дешевле, чем полная замена трубопровода. С помощью насоса можно решить сразу несколько проблем: обеспечение равномерного нагрева радиаторов, расширение контура, устранение образования пробок из воздуха.

Монтаж прибора позволит комфортно пользоваться душем, работать другим устройствам. Если нужно установить прибор в готовую систему, это не отнимет много сил и времени.

Монтаж насоса необходим в таких случаях:

• если разводка системы состоит из двух и больше контуров;
• длина трассы составляет больше 50 метров;
• наличие перепадов в уровнях радиаторов;
• необходимость обогрева постройки с двумя и больше этажами;
• котел установлен в подвале;
• батареи прогреваются неравномерно;
• наличие разницы температур между входным и выходным шлангом.

Если система была смонтирована правильно, то разница температур не должна превышать 10-ти градусов. Это позволит значительно сэкономить расход топлива и обеспечить более длительный период использования прибора.

Типы устройств

Ранее в частном доме устанавливали систему самотечного типа. С помощью печи или котла газового жидкость подогревалась и самотеком поступала в радиаторы. На сегодняшний день на рынке можно найти разнообразные модели, обладающими своими параметрами. Насосы могут ускорить нагрев батарей и создать теплый пол. Основным минусом прибора является увеличение расхода электричества в отопительный период.

Различные типы устройств

В моделях, которые работают практически без шума, механизм конструкции более сложный. Такие изделия стоят на порядок больше. Если в системе установлено устройство с бесступенчатой регуляцией частоты вращения, можно снизить потребление энергии в несколько раз. Оптимальное КПД получится, если рабочая точка будет расположена в средней части параметров, указанных заводом-изготовителем.

Можно выделить несколько типов приборов: с сухим и мокрым ротором. В моделях с сухим ротором составляющие будут тереться друг об друга, а ротор герметично закрыт в корпусе. Особенность конструкции заключается в отличной мощности, эффективности. Однако, такой агрегат может сломаться, если в воде будет загрязнение.

Поэтому периодически нужно осуществлять профилактические мероприятия для увеличения продолжительности использования оборудования. Устанавливать такие конструкции лучше подальше от жилого помещения, потому что во время ее работы создается сильный шум.

Модели с мокрым ротором используются в замкнутой системе. Они обеспечивают быстрое передвижение теплоносителя по трубам. Поэтому, можно установить меньший диаметр труб и залить объем в систему. Такие конструкции пользуются популярностью.

Они являются более неприхотливыми в обслуживании, стоят недорого, а модельный ряд достаточно разнообразный. В таком механизме детали находятся в воде, которая является для них смазкой и охлаждающим элементом. Все элементы изготовляются из нержавеющего материала, а прокладки являются влагоустойчивыми. Оборудование не ломается при попадании в воду твердых частиц.

Кроме того, нужно учесть, как системой управлять. Потребитель может выбрать, на какой скорости будет работать устройство. Чтобы подогреть жидкость, следует использовать минимальную скорость. Для разогрева всей конструкции, нужно скорость увеличить.

Схематическое изображение внутренних элементов оборудования

Для управления механизмом устройства, используют следующие виды:

• Механический. Он предполагает, что человек сам устанавливает скорость работы аппарата и переключает режимы вручную. Подобный тип управления монтируют в системы с небольшим контуром. Стоимость устройства ниже, его используют в частных домах.
  При поломке оборудования, его достаточно легко отремонтировать.
• Автоматический. В современных постройках очень часто монтируют смарт-приборы, в которых теплоносителем можно управлять автоматически. Установка такого типа необходима, если есть несколько контуров отопления. Энергоэффективность выше, чем в других моделях.

Стоимость конструкций может отличаться, в зависимости от качества составляющих. Чтобы выбрать качественный товар, нужно ознакомиться с отзывами об учреждении, данными об установленных составляющих в интернете.

Установленное устройство в системе

На что нужно обратить внимание

Для выбора необходимого оборудования, нужно для начала провести расчеты. Подбор циркуляционного насоса дело ответственное. Пользователь определяет какой напор в кране должен быть, мощность и производительность конкретной модели, какие параметры должны быть. Не все люди могут правильно сделать расчет.

Поэтому лучше обратиться к опытному специалисты, который обладает соответствующими знаниями и умениями.

К примеру насос циркуляционный Wilo.

При выборе конструкции, нужно учесть следующие технические и физические параметры, которым она должна соответствовать:

• Объем жидкости, который должен пройти через прибор. Эта характеристика будет зависеть от сечения трубы, скорости движения воды и времени, за которое радиаторы нагреваются.
• Напор воды в кране. Характеристика указывает на высоту поднятия воды в системе. У каждого оборудования свой параметр.
• Температура во время работы агрегата. Каждое устройство способно работать при определенном температурном режиме. У некоторых моделях эта величина составляет 100 градусов, у других 130 градусов.
• Шум во время работы. В жилых помещениях устанавливают прибор, обладающего низким уровнем шума – не больше 35-40 Дб.
• Тип соединения элементов. Как правило, трубы с сечением 1,5 дюйма соединяются с помощью резьбы.
• Учет входного и выходного шланга нужно вести для установки дополнительных элементов в трассу.
• Тип защищенности. Зачастую в приборах используют IP44 защиту. Это означает то, что аппарат защищен от проникновения влаги во внутрь механизма и грязи, а кабеля – от брызг.

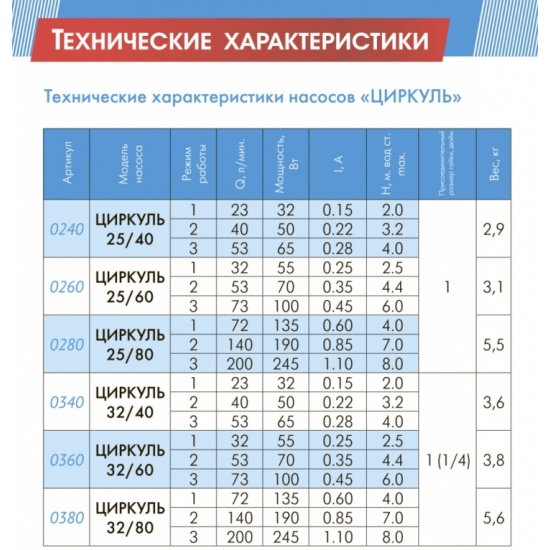

Основные характеристики устройств

В технической конфигурации большинства моделей указан размер комплектующих. В закрытой системе можно не учитывать этот параметр.

Проведение расчетов основных характеристик оборудования

Правильно подобранная конструкция будет функционировать эффективно, обеспечит высокий КПД, а также сэкономит потребление энергии. Большинство циркулярников имеют несколько скоростей работы. Поэтому потребитель выбирает ту модель, которая способна переключатся на другие обороты и оптимально прогревать все помещение.

На мощность циркуляционного насоса влияет нужный напор в системе и расход теплоносителя. Чтобы рассчитать этот параметр, нужно удельную теплоёмкость умножить на разницу температур воды, а потом количество тепловой энергии разделить на полученное значение выше. Кроме того, данную величина можно рассчитать иначе. Для этого коэффициент 3,6 умножают на количество тепловой энергии, полученное в результате умножения удельной теплоёмкости жидкости и разницы температур. После осуществления всех вычислений, полученный ответ измеряют в кг/ч. Очень часто ответ отображают в м3.

Пример проведения расчета оборудования

Для вычисления давления, нужно показатель сопротивления умножить на длину трубопровода, затем к полученному ответу добавить сопротивление и разделить это на выражение, получаемое после умножения значения плотности воды и ускорения. Если система уже работает, этот параметр можно вычислить иначе. Для этого умножают сопротивление прямой трубы на общую длину трубопровода, а также на коэффициент умножения. Все данных о требуемых коэффициентах можно просмотреть в книгах или интернете.

Стоит учитывать, что приобретенное оборудование обладает запасом напора жидкости. Эта величина составляет около 10%. Циркулярник в обязательном порядке большинство потребителей устанавливают в систему. Чтобы все работало результативно, необходимо подбирать агрегат с соответствующими параметрами.

Самостоятельно рассчитать какое тепло теряется через наружную конструкцию проблематично. Пользователю нужно знать, какой материал используется, его толщину и особенности. В таблицах используют средние коэффициенты, которые были вычислены для разных помещений. Для расчета производительно оборудования используют следующую формулу: тепловая мощность должна быть разделена на значение, которое получается в результате умножения коэффициента удельной теплоемкости и разницы между температурой теплоносителя на входе и выходе.

Примерная стоимость оборудования

Выбор циркуляционного насоса для системы отопления серьезное мероприятие. На современном рынке можно найти модели, имеющие разную стоимость. Наиболее дорогостоящей является продукция таких фирм: Grunfos и Wilo, далее DAB, Aquario Sprut. Ценник ниже можно найти у товаров производителей: «Вихрь», «Калибр», Oasis, Neoclima. Каждое устройство обладает своим период его использования, разным весом и другими отличиями.

Различные виды конструкций

На рынке достаточно много устройств, которые могут подделать. Не всегда покупатель может отличить копию от оригинала. Чтобы не купить подделку, нужно перед походом в магазин зайти в интернет и на сайте компании внимательно рассмотреть изделие. Если продавца как следует расспросить, он может признаться, что не знает истинного происхождения продукции. Поэтому, если вы хотите сэкономить, лучше купить оригинальную б/у конструкцию. Подделку еще может выдать сразу обмотка. Если она выполнена из алюминия, значит перед вами дешевая реплика.

Советы по установке конструкции

Как выбрать циркуляционный насос разобрались выше, теперь нужно учесть, что монтаж тоже влияет на работу агрегата. Чтобы конструкция работала без сбоев, следует учесть такие моменты:

• устанавливать устройство следует так, чтобы вал был в горизонтальном положении;
• направление потока жидкости должно соответствовать стрелке на корпусе агрегата;

Установка оборудования в систему

• монтировать аппарат лучше воспользовавшись сантехническим ключом;
• подсоединять все элементы нужно согласно схеме;
• между деталями в обязательном порядке подкладывать подкладку.

При первичном запуске системы, трубопровод следует проверить. Поблизости не должно быть посторонних элементов, все соединения должны быть герметичными, а краны открытыми. Во время запуска конструкции воздух должен быть удален с помощью резьбовой пробки. Также пользователю следует проверить обмотку, прислушаться к вибрациям и шуму двигателя. Посторонние звуки должны отсутствовать.

Чтобы теплоноситель мог передвигаться по системе, если отключат энергию, устройство устанавливают с помощью байпаса. Он представляет собой трубы, расположенную параллельно с шаровым краном. Такой элемент помогает снять насос для его настройки, ремонта или замены.

Профилактические мероприятия

Как правильно выбрать циркуляционный насос было указано выше. Теперь разберемся с моментами, которых нужно придерживаться во время использования прибора.

Проверка основных элементов устройства

Чтобы вовремя обнаружить неисправности и продлить период использования агрегата, следует придерживаться таких советов:

• перед включением, проверить герметичность соединений;
• если ли смазка внутри механизма;
• нет ли грязи в фильтре;
• устройство работает с водой или без;
• как долго система находится в нерабочем состоянии.

Перед приобретением агрегата, необходимо изучить требуемые характеристики отопительной системы. Чтобы прибор не работал без теплоносителя, устанавливают датчики. Если пользователь заметил во время проведения профилактики неисправности, нужно срочно от них избавиться. Самостоятельно заниматься ремонтом проблематично. Лучше обратиться к квалифицированным специалистам.

Коротко о главном

Циркулярник обеспечивает передвижение жидкости по системе. Перед покупкой конструкции нужно знать, как подобрать циркуляционный насос. Если агрегат будет подобран правильно, вся система будет работать исправно. Поэтому рассчитывают какой напор должен быть, производительность и мощность конструкции. Не стоит покупать слишком дешевые модели. Удешевление продукции осуществляется за счет установки некачественных комплектующих. Поэтому лучше не экономить. Чтобы прибор прослужил как можно дольше, необходимо следить за наличие смазки в механизме, проверять не забит ли фильтр, периодически включать оборудование, чтобы оно долго не стояло.

Выбрать циркуляционный насос Вы можете тут

Как вы думаете, на сколько сложно самостоятельно подобрать насос для системы?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как правильно выбрать насос для работы

Не все насосы одинаковы. Хотя насосы можно найти повсюду, от плавательных бассейнов до химических емкостей и топливных складов, каждое приложение может иметь свои уникальные проблемы. По данным Министерства энергетики США, при выборе насоса следует учитывать несколько факторов:

1. Жидкость : Химические вещества и топливо могут вывести из строя насосы, которые не предназначены для выполнения этой задачи. Выбирайте насос, рассчитанный на коррозионную активность и консистенцию жидкости, чтобы он не портился и не засорялся шламом или мусором. Точно так же нужно знать вязкость жидкости, чтобы насос имел достаточную мощность для прокачки жидкости.
2. Скорость потока : Рассчитайте желаемую скорость потока, умножив общий объем на время, за которое вы хотите переместить жидкость. Например, для пруда объемом 500 галлонов, в котором требуется полная циркуляция один раз в час, вам следует выбрать насос с минимальной номинальной скоростью потока 500 галлонов в час (галлонов в час).
3. Рабочая температура: Хотя насосы могут работать в широком диапазоне температур, если вы работаете с жидкостями, температура которых выше 200°F, убедитесь, что насос рассчитан на максимальную температуру перекачиваемой жидкости. .
4. Давление пара:  Чтобы свести к минимуму риск кавитации, убедитесь, что насос рассчитан на давление пара вашей жидкости, которое представляет собой силу на единицу площади, которую жидкость оказывает при переходе из жидкости в пар.

Выбор между различными типами насосов

После того, как вы узнаете, какой материал должен перекачивать ваш насос, и какие возможности необходимы вашему насосу, вы можете начать сравнивать различные варианты насосов. Вот распространенные типы насосов и механизмов, которые вы увидите на рынке:

• Центробежные насосы : Центробежный насос может обеспечивать постоянный поток большого количества жидкости с высокой скоростью за счет использования для всасывания жидкости одного или нескольких рабочих колес, таких как лопастное колесо или пропеллер. насосных механизмов, его можно использовать для перекачивания всех видов жидкостей с низкой вязкостью, в том числе содержащих твердые частицы, таких как сточные воды. Центробежные насосы используются в самых разных отраслях, включая сельское хозяйство, водоснабжение, промышленность, производство электроэнергии, нефть, горнодобывающую промышленность и многое другое.
• Мембранные насосы : Мембранный насос, также известный как мембранный насос, представляет собой механизм, который включает возвратно-поступательное действие набора диафрагм для перемещения жидкости. Когда жидкость входит в одну камеру, она вытесняет жидкость из другой камеры в цикле. Поскольку внутри самих мембранных камер нет движущихся частей, эти насосы подходят для перекачивания жидкостей с высоким содержанием твердых частиц или высокой вязкостью, таких как химикаты, краски или сиропы.
• Циркуляционные насосы : Вместо того, чтобы перемещать жидкость из одного места в другое, циркуляционный насос используется для циркуляции жидкости в конкретной системе. Циркуляционные насосы обычно используются в системах водяного отопления, чтобы обеспечить равномерное распределение горячей воды с поступающей холодной водой для поддержания постоянной температуры. Циркуляционный насос также полезен для перемещения воды по всему пруду для насыщения ее кислородом или для обеспечения равномерного распределения химикатов, смешанных в контейнере.
• Топливные и масляные насосы : Эти насосы предназначены для уникальных задач по перемещению масла, топлива и других веществ из одного контейнера в другой, например, для перекачки топлива из бака в тяжелое оборудование. Насосы для перекачки масла предназначены для жидкостей с высокой вязкостью, рассчитаны на более высокие скорости потока и тяжелые условия эксплуатации.
• Химические насосы : Химические насосы специально разработаны для использования при разработке, использовании и утилизации химикатов. Они изготовлены из материалов, устойчивых к коррозии, таких как нержавеющая сталь, титан, резина, пластик и стекло. Поскольку разные химические вещества оказывают разное коррозионное воздействие на материалы, убедитесь, что вы используете насос, специально предназначенный для перекачиваемого вами химического вещества.
• Бочковые насосы : Эти насосы предназначены для откачивания жидкостей из бочек, бочек, ведер и емкостей, чтобы свести к минимуму риск разлива при переливании контейнера или при выкачивании жидкостей из контейнера, который слишком тяжел для поднимать. Насосы с электроприводом полезны для задач, требующих перекачки большого объема, а насосы с ручным приводом полезны для небольших объемов или удаленных насосов, где электричество недоступно. Если вам нужна более высокая скорость потока, чем у насоса с ручным приводом, и более точное управление потоком, чем у электрического бочкового насоса, без электричества, то хорошим вариантом будет пневматический насос, использующий подачу сжатого воздуха.

Теперь, когда вы знаете больше о том, какой насос выбрать для работы, вы можете выбрать правильный насос для вашего предприятия.



Информация, содержащаяся в этой статье, предназначена только для общих информационных целей и основана на информации, доступной на дату первоначальной публикации. Не делается никаких заявлений о том, что информация или ссылки являются полными или актуальными. Эта статья не является заменой обзора действующих государственных постановлений, отраслевых стандартов или других стандартов, характерных для вашего бизнеса и/или деятельности, и не должна рассматриваться как юридическая консультация или мнение. Читатели, у которых есть конкретные вопросы, должны обратиться к применимым стандартам или проконсультироваться с юристом.

Как выбрать насос для теплого пола?

Рециркуляционный насос для системы теплого пола или так называемый насос для смесительной группы теплого пола производится множеством поставщиков. Наиболее популярными брендами рециркуляционных насосов на местном уровне являются Wilo, Grundfos или Dab.

Независимо от поставщика, мы должны определить два очень важных параметра, которые определяют характеристики рециркуляционного насоса.

Каждый водяной насос имеет два параметра, определяющих его рабочую характеристику: расход и высота подачи. Скорость откачки выражается в кубических метрах в час, а высота откачки выражается в метрах водяного столба.

Что такое рециркуляционный насос с регулируемой скоростью?

Рециркуляционный насос представляет собой водяной насос с низким энергопотреблением, который постоянно работает в системе отопления или охлаждения под давлением. Его роль заключается в транспортировке теплоносителя от источника к потребителю. Новое поколение циркуляционных насосов с регулируемой скоростью включает в свою конструкцию преобразователь частоты, который может изменять скорость вращения ротора в зависимости от потребности в большей энергоэффективности.

Как определить расход воды, необходимый для переноса большого количества энергии?
Определение расхода очень просто, мы должны использовать следующую формулу:

Расход m = Q / (c * dT)

где Q — мощность в Вт, dT — разница температур между обраткой/обраткой и c — константа со значением 1,163.

Таким образом, если мы намерены выбрать рециркуляционный насос для контура теплого пола и хотим транспортировать 3000 Вт при dT 5 градусов C, мы имеем расход Q = 3000 / (1,163 * 5) = 515 литров/час. .

Если мы намереваемся транспортировать такое же количество энергии для контура с нагревателями при dT 15 C, мы получаем расход Q = 3000 / (1,163 * 15) = 172 л/ч. Которые мы должны перевести в кубометры воды в час.

Как определить высоту откачки?

Это очень важный параметр, который следует учитывать. Правильное определение этого параметра не очень просто.

С этим параметром все гораздо сложнее. Много раз приходится слышать даже от так называемых «специалистов», что необходимая высота откачки равна высоте дома.

Следует иметь в виду, что в случае закрытых напорных систем высота установки не связана с высотой подачи рециркуляционного насоса, выраженной в метрах водяного столба.

Высота откачки – это фактически способность насоса проталкивать жидкость с давлением, достаточным для преодоления потерь давления жидкости на трение относительно труб, отводов, тройников, фитингов, клапанов, теплообменников и т. д. в самую дальнюю точку обратная/обратная установка.

Это также зависит от расхода, диаметра труб, температуры и плотности жидкости. №

Для бытового обогрева пола достаточно рециркуляционного насоса с доступным 6-метровым водяным столбом.

Чтобы точно узнать необходимую высоту откачки, нужно иметь проект теплого пола.



Можно ли обогревать пол без насоса?

Отопление вообще невозможно без рециркуляционного насоса. Я думаю, что этот вопрос в основном относится к вопросу, находится ли насосная группа на распределителе теплого пола?

Нет необходимости использовать рециркуляционный насос, расположенный на распределителе, но я рекомендую использовать рециркуляционный насос большего размера, а не тот, что от конденсационного котла.

Если вы не используете дополнительный рециркуляционный насос, это может считаться ошибкой. Ошибки обогрева верхнего этажа можно посмотреть здесь

Сколько тока потребляет рециркуляционный насос?

С 2016 года радикально изменились новые стандарты ErP в области энергоэффективности. Хотя рециркуляционные насосы потребляли относительно немного, здесь речь идет о бытовых. Мы особенно говорим о насосах, установленных на обычных тепловых электростанциях, эти насосы потребляют максимум 130 Вт в час.

На европейском уровне установлены миллионы рециркуляционных насосов, а совокупное потребление энергии неэффективными рециркуляционными насосами очень велико.

С 2016 года на рынке введено обязательство использовать высокоэффективные насосы, оснащенные частотным преобразователем. Рециркуляционные насосы нового размера могут потреблять не менее 3 Вт в час, в зависимости от размера.

Где лучше установить рециркуляционный насос?

Рециркуляционный насос может быть установлен как на подаче, так и на обратке. Рециркуляционный насос охлаждается вместе с транспортируемой жидкостью, поэтому и возникла мысль, что его лучше установить на обратной стороне, потому что тепло там прохладнее.

Насосы последнего поколения можно без проблем установить на подаче или на обратке.
