Комплектующие для радиаторов отопления. Монтаж и особенности

Принцип подключение различных по типу батарей отопления практически одинаковый, но отличаются применяемым для этого оборудованием. Комплектующие для радиаторов предлагаются в продаже по отдельности, а также наборами, в которых представлены все изделия, требуемые для подсоединения одной батареи.

В подавляющем большинстве квартир и домов можно встретить 4 типа батарей отопления:

1. Чугунные.
2. Алюминиевые.
3. Биметаллические.
4. Стальные.

Также существуют пластиковые и медные радиаторы, но они практически не применяются. Каждая разновидность популярных типов батарей имеет свою специфику по эксплуатационным характеристикам и способу подключения. Исключением являются только алюминиевые и биметаллические радиаторы, принцип соединения которых идентичен, как и используемые для этого комплектующие.

Чугунные батареи

Радиаторы отопления данного типа широко применялись раньше, благодаря высокой устойчивости к коррозии и окислению. Несмотря на их массивность и дороговизну, они актуальны и сейчас. Дело в том, что в системах центрального теплоснабжение циркулирующий теплоноситель слишком загрязнен, поэтому батареи из прочих материалов изнашиваются буквально за пару лет.

Алюминиевые радиаторы

Такие батареи имеют привлекательный внешний вид. Алюминий обладает высокой теплопроводностью, благодаря чему быстрее разогревает воздух в помещении. Огромным недостатком таких батарей является их высокая чувствительность к химическому составу теплоносителя. В связи с этим они совершенно непригодны в случае подключения к центральному водоснабжению. Их выбирают только в том случае, когда осуществляется монтаж автономного теплоснабжения, поскольку можно контролировать качество жидкости циркулирующей в системе.

Биметаллические радиаторы

Батареи данного типа имеют высокую теплоотдачу, поскольку в их составе имеется алюминий. Они очень прочные и имеют продолжительный ресурс эксплуатации. У них более высокая стоимость, что существенно снижает популярность такого варианта радиаторов.

Стальные радиаторы

Батарея из стали в отличие от всех предыдущих разновидностей являются не разборными. Они не состоят из секции, которые можно снимать и добавлять по желанию. Обычно такие радиаторы имеют панельный тип устройства. Внешне они похожи на прямоугольный бокс. Их часто можно встретить в офисных помещениях, а также в жилых домах и квартирах. Поскольку панельные системы являются не разборными, то зачастую производители ставят на них все необходимые комплектующие для радиаторов из завода.

Комплектующие для соединения секций радиаторов

Чугунные, алюминиевые и биметаллические батареи состоят из секций, ребра которых можно демонтировать или добавлять, регулируя таким образом эффективность нагрева помещения.

Чтобы нарастить батарею применяются следующие изделия:

• Ниппель.
• Прокладка.

Бочкообразный ниппель может иметь различный диаметр, что зависит от того для какого типа батареи он будет применяться. Самый крупный соединитель используется при монтаже чугунных радиаторов старого образца. Ниппель представляет собой короткую металлическую трубку, на противоположных концах которой нарезается разнонаправленная внешняя резьба, доходящая до центра. Внутри ниппеля имеется специальная бороздка, предназначенная для фиксации ключа для сборки батарей.

Принципы работы с ниппелем очень простой. Секции радиаторов, которые нужно соединить, прижимаются плотно друг другу, в то время как между ними устанавливается ниппель. После этого через боковое монтажное отверстие батареи вставляется ключ и заворачивается. Поскольку резьбы противоположные, то во время вращения ниппель вкручивается в соединяемые ребра.

Для герметизации стыка между ребрами устанавливается прокладка. Она продевается на ниппель изначально перед монтажом. Обычно в продаже можно встретить силиконовые и паронитовые прокладки. При работе с чугунными радиаторами они обычно не используются, а вместо них применяется пакля и термостойкий силиконовый герметик.

Какие комплектующие для радиаторов потребуются при монтаже системы отопления

Каждый вид батарей отопления имеет свои особенности, поэтому оборудование, применяемое при сборке, отличается. Также нужно отметить, что отдельные производители радиаторов делают свою продукцию в особом формате, поэтому для нее может применяться только фирменные комплектующие.

Кронштейны для фиксации батареи

В первую очередь при проведении монтажа радиатора отопления требуется позаботиться о его фиксации. Для этого применяются специальные кронштейны.

Такие комплектующие для радиаторов бывают двух типов:

1. Настенные.
2. Напольные.

Настенные кронштейны фиксируются в стене, после чего на них навешивается батарея. Напольные выполняют роль подставки, которую делают в виде стойки. Кронштейн прикручивается к полу саморезами, а сверху устанавливается непосредственно сам радиатор. Напольные типы используются в том случае, если стены недостаточно крепкие чтобы выдержать тяжелые элементы системы отопления.

Настенные кронштейны могут быть изготовлены из стального прута или пластины. Пластинчатые изделия обычно используются при работе с алюминиевыми и биметаллическими радиаторами. Поскольку эти элементы не слишком тяжелые, то пластинки вполне справляются.

Когда же требуется зафиксировать тяжелую чугунную батарею, применяются кронштейны в виде прута. Он закручивается в дюбель предварительно забитый в стену. Также такой кронштейн вполне совместим с алюминиевыми и биметаллическими радиаторами.

В случае с панельными стальными радиаторами используется особый тип кронштейна, который закрепляется к стене. Его усики фиксируются за специальную дужку, приваренную с завода на обратной стороне такой батареи.

Элементы герметизации для сборки батарей

Монтажные комплектующие для радиаторов включают:

• Футорки.
• Заглушки.
• Краны Маевского.

Футорка закручивается в боковое монтажное отверстие батареи. Для каждого стального, алюминиевого или биметаллического радиатора требуется 4 футорки. Внешний диаметр таких изделий всегда одинаков, и подобран под тот или иной вид батареи. Что касается внутреннего диаметра, в который осуществляется закручивание запорной арматуры или трубы, то он может составлять 1/2 или 3/4 дюйма.

Заглушка используется для герметизации неиспользуемых технологических отверстий батареи. Обычно для комплектации одного радиатора применяется только одна заглушка, которая устанавливается на нижнем отверстии противоположном от трубы подключения.

Кран Маевского представляет собой практически идентичную конструкцию с заглушкой, но со специальным винтом, при выкручивании которого происходит контролируемая небольшая разгерметизация радиатора для выпуска из системы воздуха. Этот элемент стравливает давление очень медленно, поскольку его отверстие имеет диаметр всего несколько миллиметров. Кран Маевского закручивается в футорку в верхнее боковое отверстие радиатора напротив трубы подключения.

В случае с чугунными батареями старого образца применяется особый вид заглушки, сочетающий в себе элементы футорки. На радиатор устанавливается 1 глухая заглушка в нижней части, а остальные 3 имеют монтажные отверстия малого диаметра. В одну заглушку-футорку вкручивается кран Маевского, а в остальные трубы теплоснабжения.

Запорная и регулировочная арматура

В не обязательные для использования комплектующие для радиаторов можно отнести:

• Шаровые краны.
• Регулировочные клапаны.
• Терморегуляторы.
• Запорные клапаны.

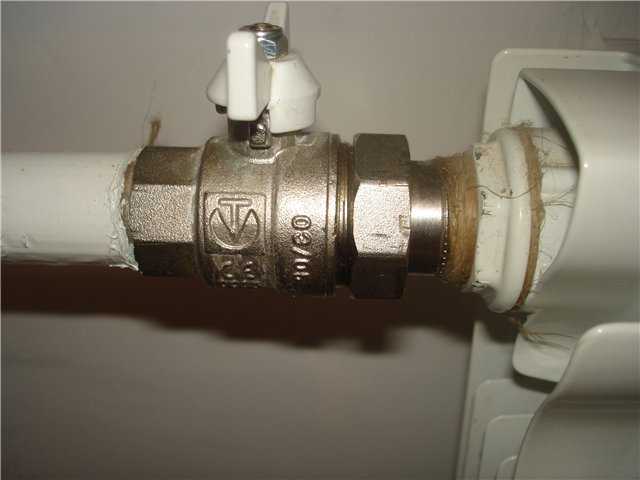

На радиатор отопления может устанавливаться обыкновенный шаровой кран. Он ставится на трубы подачи и оттока воды. Это самый дешевый вариант, который позволяет при необходимости полностью перекрыть подачу теплоносителя в батарею, чтобы провести ремонт или замену. Стоит отметить, что такие краны выглядят не эстетично на радиаторах, поэтому их выбираются в том случае, если арматура будет скрыта от взгляда.

Регулировочные клапаны осуществляют настройку потока теплоносителя. Перекрывая и открывая их на полную, можно регулировать степень нагрева батареи в том или ином помещении. Если радиатор состоит из слишком большого количества секций, то при быстрой циркуляции через них воды в комнате будет слишком жарко. Регулировочный клапан позволяет провести регулировку таким образом, чтобы поддерживать комфортный микроклимат. Также с его помощью вполне возможно полностью перекрыть поток, как и в случае с шарнирным краном, после чего осуществлять ремонт или замену радиаторов. Конструкция клапана стойка к изнашиванию. Если же регулировать поток шаровым краном, то шар быстро износиться и настройка потока и перекрытие воды станет невозможным.

Также необязательные комплектующие для радиаторов включают терморегулятор. Фактически это тот же самый регулировочный клапан, который работает автоматически. На нем можно выставить комфортную температуру, после чего устройство будет прикрывать или открывать поток, чтобы поддерживать этот показатель. Им пользоваться гораздо удобнее, поскольку температура теплоносителя, особенно центрального теплоснабжения, отличается в различные дни. Обычно терморегуляторы представлены головкой, которая ставиться прямо на регулировочный клапан с предварительно демонтированной рукояткой для ручного вращения.

Запорный клапан выполняет функцию шаровых кранов. Обычно он устанавливается на трубу выхода теплоносителя из батареи. Его функция заключается в перекрывание трубы при выполнении демонтажа или ремонта батареи. Такие комплектующие для радиаторов выглядит более эстетично, чем шаровые краны, а стоят почти так же.

Похожие темы:

• Комплектующие для теплых полов. Монтаж и особенности. Применение
• Фитинг. Виды и применение. Работа и назначение. Особенности

Как разобрать биметаллический радиатор отопления

Как временно снять радиатор отопления

Эта статья о том, как временно убрать радиатор отопления. чтобы заменить его или покрасить стену за ним. Снять радиатор совсем не сложно, как может показаться на первый взгляд, об этом мы расскажем в статье. Прежде всего Вы должны понять последствия неудавшейся попытки удалить радиатор: если Вы не знаете как удалить радиатор правильно, в последствии может появиться течь и Вы испортите настил на полу
Однако, если Вы обратите внимание на наши подсказки, то Вы исключите все проблемы разом, во время процесса удаления радиатора

Прежде всего мы должны показать Вам главные элементы радиатора: справа вверху — регулировочный вентиль, внизу слева — запорный вентиль (для регулировки подачи воды), слева верх — кран Маевского для спуска воздуха из радиатора отопления.

С помощью регулировочного вентиля вы сможете отрегулировать проток входящей воды в радиатор, открывая или закрывая вентиль, вы будете регулировать температуру его нагрева прибавляя и убавляя ее соответственно. С помощью запорного вентиля вы сможете отрегулировать с какой интенсивностью будет выходить вода. Чаще всего такой вентиль используют для балансировки всех радиаторов и устанавливается он на каждый.

Первым делом перекройте вентиля. Регулировочный перекрывается руками, а запорный с помощью шестигранного ключа.

СОВЕТ: Когда будете закрывать запорный вентиль запомните сколько оборотов вы сделали, чтобы потом открыть на столько же.

Теперь нужно отсоединить радиатор от вентилей. Для этого вам понадобится гаечный или газовый ключ. Устройство крана состоит из американки (съемная муфта). Открутите гайку американки для отделения радиатора от вентиля.

СОВЕТ: Для того чтобы не попортить настил на полу, подложите под радиатор ненужные тряпки.

Откручиваем запорный вентиль…

Регулировочный вентиль откручиваем так же… Для надежности используйте второй ключ, чтобы держать штуцер американки, откручивая гайку.

Последний шаг снимаем радиатор с кронштейнов. Лучший совет, который мы можем дать Вам, состоит в том, чтобы вы снимали радиатор с кем либо, так как радиатор с водой очень тяжелый.Такая операция требует хотя бы двух человек.

СОВЕТ. если Вы будете красить стену за радиатором, запечатайте вентили в пакеты или бумагу.

Во время процесса покраски или клейки стены, уложите радиатор так чтобы он не поцарапался. Когда вы закончите покраску, повесьте купленный новый радиатор или старый на кронштейны.

Когда радиатор висит на месте, соедините вентиль и радиатор в с помощью стягивающей американки. Закручивая запорный вентиль, вспомните количество витков которое вам пришлось прокрутить, чтобы перекрыть его и откройте ровно на столько же.

Откройте регулировочный вентиль для подачи теплоносителя, при этом вам нужно открыть кран Маевского, чтобы через него выходил воздух и радиатор наполнялся водой. После того как из крана Маевского закапает вода, перекройте его, это будет означать, что радиатор заполнился теплоносителем.

Спасибо за чтение нашей статьи о том, как временно снять радиатор отопления. и другие наши статьи. Не забывайте Любите наши проекты и делитесь ними с Вашими друзьями, используя социальные виджеты.

Сущность проблемы

Как отремонтировать резьбу вентиляционного отверстия радиатора

В этом видео This Old House подрядчик по сантехнике и отоплению Ричард Третеви и ведущий Кевин О’Коннор показывают, как нарезать резьбу для нового вентиляционного отверстия радиатора.

По Ричард Третеви и Кевин О’Коннор, ведущий

Поделитесь этой историей

Детали проекта

Навыки

1 из 5 Легкий Нарезать нитки не так уж и сложно, но для этого нужно терпение и твердая рука.

Стоимость

От 10 до 20 долларов

Расчетное время

От 30 до 60 минут

В этом видео Этот старый дом подрядчик по сантехнике и отоплению Ричард Третеви и ведущий Кевин О’Коннор нарезают резьбу для нового вентиляционного отверстия радиатора.

Связанный

Как повторно подключить радиатор

Этапы ремонта резьбы вентиляционного отверстия радиатора

1. Расширьте существующее вентиляционное отверстие в радиаторе с помощью сверла из быстрорежущей стали диаметром 7/16 дюйма.
2. Наденьте конический метчик на ¼ дюйма на ключ с храповым механизмом и нарежьте новую резьбу в отверстии 7/16 дюйма.
3. Нанесите смазку для труб на резьбу втулки от ⅛ до ¼ дюйма, затем вкрутите втулку в отверстие и затяните с помощью ключа с храповым механизмом.
4. Нанесите очень немного смазочного материала для труб на резьбу вентиляционного отверстия и ввинтите вентиляционное отверстие во втулку; вручную затяните вентиляционное отверстие, пока оно не окажется в вертикальном положении.

---

Инструменты

Инструменты и материалы

• Дрель/винтоверт

• Сверло – 7/16 дюйма.

• Ключ с трещоткой

• amazon.com/GearWrench-82812-Piece-Large-Combination/dp/B001GMVA64/ref=sr_1_7?crid=EB77HGQ7IPCA&keywords=Tap+and+die+set&qid=1666112594&qu=eyJxc2MiOiI1LjcxIiwicXNhIjoiNS4xMSIsInFzcCI6IjQuNzUifQ%3D%3D&sprefix=tap+and+die+set%2Caps%2C219&sr=8-7″>

  Набор метчиков и матриц

Изменился ли размер резьбы радиатора?

• • С

  • КПВХ

• опубликовано

  4 года назад

Привет всем,
Прием строителей подходит к концу (я не планирую, чтобы

когда-либо делал это снова!).
Последнее, мы попросили его, чтобы сантехник установил терморегулирующие клапаны так, чтобы
мне о наших существующих радиаторах…..
Сантехник сказал, что это невозможно сделать, так как у нас рад 3/4? тогда как
клапаны 1/2?.
Он прав? Или это просто вопрос отвинчивания хвоста от
-го и ввинчивания одного, чтобы взять полудюймовый клапан?
ТИА
Крис

Загрузка данных потока…

• • А

  • алан_м

• опубликовано

  4 года назад

ссылка на форматирование

• • Д

  • Деннис

• опубликовано

  4 года назад

ссылка на форматирование

?

• • А

  • Энди Бернс

• опубликовано

  4 года назад

Хвосты вроде бы поменяли со штуцеров на трубные вставки с оливкой
Но я ожидаю, что с радиаторным шестигранным ключом можно было бы взять концы штуцеров и вверните вставки для труб, которые поставляются с новыми TRV.
Все детали в моей сумке с битами (заглушки, заглушки с прокачкой) винты, латунные соединительные хвостовики, хромированные компрессионные хвостовики) выглядят одинаково резьба …

• • С

  • КПВХ

• опубликовано

  4 года назад

Спасибо всем!

• • Р

  • Роджер Миллс

• опубликовано

  4 года назад

Увольте сантехника! Конечно, это можно сделать.
Если порты в радиаторе *действительно* 3/4″BSP, то можно получить втулки которые ввинчиваются в те, с резьбой 1/2″ BSP внутри, в которые можно прикрутить стандартный хвост радиатора.

Но этот тип звучит так невежественно, что я задаюсь вопросом, ли они *являются* 3/4″BSP – принимая во внимание, что резьба на фитинге 1/2″ BSP ок. 3/4 дюйма в диаметре. В наши дни очень необычно найти радиаторы с чем угодно, кроме резьбы 1/2 дюйма BSP.

• • Дж

  • Джон Рамм

• опубликовано

  4 года назад

Штуцер в раде для хвостов одинаковый, хоть и многие современные В TRV используется патрубок 15-мм трубы, который входит в патрубок радиатора, а клапан делает на него компрессионный фитинг, а не традиционное конусное соединение.
Однако, как вы правильно заметили, ничто не мешает вам удалить хвост от радара с использованием того, что идет в комплекте с TRV.

• • Н

  • ньюсхаунд

• опубликовано

  4 года назад

+1 об увольнении сантехника.
