Какой трубой делать отопление: 11 советов, какие трубы для отопления лучше выбрать: материал, диаметр

Содержание

какой выбрать, последствия заужения к квартире, подбор по таблице

Отопление дома или квартиры — не такая простая инженерная система, как может показаться на первый взгляд. При составлении проекта требуется провести много расчётов, в частности, нужного диаметра трубопровода.

Правильно подобрать диаметр - это залог надёжной, комфортной и эффективной системы обогрева помещений.

К примеру, отопление без насоса, где теплоноситель циркулирует самотёком, вообще может не заработать при слишком узких трубах, а схема с принудительной циркуляцией при занижении диаметра будет шуметь или не прогревать помещения до нужной температуры. Поэтому следует воспользоваться правилами расчёта, которые позволят привести теплопотери к минимуму.

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления

в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону.

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

  • маленький объём теплоносителя быстрее нагревается;
  • меньший просвет создаёт большее сопротивление движению теплоносителя, оно замедляется, что приводит к уменьшению шума;
  • трубопровод небольшого диаметра лучше впишется в интерьер и вызовет меньше трудностей при монтаже;
  • от размера трубы зависит её стоимость, поэтому тонкие трубы более выгодны по цене.

Однако, не стоит переусердствовать: помимо того, что маленький диаметр создаёт повышенную нагрузку на соединительную и запорную арматуру, он также не в состоянии перенести достаточно тепловой энергии.

Чтобы определить оптимальное сечение трубы, используется следующая таблица.

Фото 1. Таблица, в которой значения приведены для стандартной двухтрубной схемы системы отопления.

Какие нужны параметры

В описании характеристик на конкретную трубу могут встретиться следующие параметры:

  • Внутренний диаметр — основной фактор, влияющий на производительность системы и учитывающийся в расчёте.
  • Внешний — измеряется по внешней окружности трубопровода, влияет на то, какие отверстия потребуется сверлить в стенах и перекрытиях.
  • Номинальный, или условный — приблизительно совпадает с внутренним сечением трубы, выбирается из фиксированного ряда чисел по ГОСТу, обозначается как DN 100.
    Для распространённых значений иногда так же обозначается как диаметр резьбы в дюймах, например: 1/2", 3/4".

Процедура расчёта, чтобы подобрать размер

Рассмотрим пример типового расчёта сечения трубопровода для обогрева комнаты 40 м2.

  • Вычислим оптимальное количество энергии для прогрева помещения. Для средней полосы, утеплённого дома и потолков не выше 3 метров, на 10 м2 площади требуется 1 кВт тепла. Или для 40 м2 — 4 кВт.
  • Берём 20% запас (на случай непредвиденных теплопотерь в виде открытых окон и других факторов): 4*1,2 = 4,8 кВт, или 4800 Вт. Под каждым окном в помещении должен стоять радиатор отопления. Допустим, в нашей комнате 3 окна, тогда это 3 радиатора, каждый по ~1,6 кВт.

Внимание! Тепловая мощность указывается в техпаспорте на батарею отопления.

Можно использовать более мощный радиатор, но не наоборот, иначе помещение не будет прогреваться достаточно эффективно.

  • Теперь обращаемся к таблице и находим в ячейках самое близкое значение мощности к расчётному, округляя в большую сторону.

Согласно таблице, это 5518 Вт и нужно использовать трубопровод с сечением равным 12 мм, а скорость движения теплоносителя составит 0,6 м/с.

Несмотря на присутствие в ячейках других близких значений, используют значения из ограниченной синим цветом зоны, которая заключает в себе приемлемые значения скорости жидкости в трубопроводе.

Подходящая скорость протока теплоносителя по трубам — от 0,3 до 0,7 м/с. Меньшая — приведёт к медленному обогреву помещения и неравномерному прогреву радиаторов, а при большей жидкость просто не будет успевать прогреваться до установленной температуры в теплообменнике котла и создавать ощутимый шум.

Вам также будет интересно:

Особенности выбора в частном доме

В случае наличия центральной отопительной магистрали, подбор диаметра проводится аналогично квартирным отопительным системам. Однако если вы проектируете автономное отопление в частном доме, то необходимо принять в расчёт тип циркуляции теплоносителя: естественный или принудительный.

Принудительная циркуляция жидкости не так привередлива к выбору сечения трубопровода, а вот работа самотёчной системы с естественной циркуляцией очень сильно зависит от диаметра труб на различных участках.

Здесь больший размер трубы означает меньшее сопротивление и лучшую производительность системы, а некоторые участки контура должны обладать меньшим диаметром. Например, при установке байпаса (замыкающего участка) его диаметр рекомендуется на один условный размер меньше, чем основного трубопровода.

Фото 2. Применение байпаса в отопительной системе, в этом случае диаметр труб должен быть меньше, чем у трубопровода.

Последствия заужения стояка в многоквартирном доме

Весь контур системы отопления в идеале должен быть выполнен трубами одного размера. Отдельные узкие участки приводят к локальным повышениям давления и снижению расхода жидкости, что может пагубно отразиться на эффективности отопления.

При переделке системы отопления в квартире и замене стальных труб на пластиковые, можно по невнимательности сделать заужение диаметра на данном участке. Происходит это потому, что толщина стенок трубопровода из полиэтилена гораздо больше толщины у стального. Так при одинаковом внешнем сечении, пластиковая труба будет обладать меньшим внутренним просветом.

Зачастую такое делается только ради экономии времени и усилий, ведь старые отверстия в стенах под стальные трубы придётся расширять, причём немало: с 25 до 32 мм. Гораздо проще сэкономить и поставить трубу с меньшим внутренним сечением.

Однако делать такое категорически нельзя из-за серьезных последствий: в многоквартирном доме у соседей по стояку вы таким образом украдёте

40% тепла и воды, проходящей по трубам.

Как выбрать диаметр подачи и обратки в квартире

В двухтрубной схеме отопления может использоваться различное расположение труб подачи (с горячим теплоносителем) и обратки (с остывшим после передачи части энергии помещению). Если подача и обратка проходят рядом параллельно и каждый радиатор имеет индивидуальное подключение, то их диаметр можно выбрать одинаковым.

Справка! Однако если трубы разнесены, и подача заведена на чердак дома, откуда уже идут ответвления на комнаты, диаметр подающего трубопровода нужен больше обратного, для обеспечения достаточной производительности системы.

Трубопровод как ключ к эффективной работе

Сечение труб, из которых монтируется система отопления, имеет большое значение в эффективности её работы.

Неправильно произведённый расчёт диаметров может не проявить себя до поры до времени.

Например, пока вы не измените температуру теплоносителя или не попытаетесь запустить систему в холодном доме.

Если отопление и так работало «на грани», то изменение температурного режима может понизить давление до таких уровней, что система просто не будет работать.

Полезное видео

Из видео можно узнать некоторые советы специалиста по выбору диаметра труб отопительной системы.

Заключение

Помимо традиционного отопления на базе котла, сегодня набирает популярность геотермальное отопление, использующее тепловую энергию, запасённую в грунте от солнца. Специальное оборудование (тепловой насос) преобразует небольшую температуру +5–8 °C на глубине земли в тепло для обогрева помещений.

К преимуществам данного способа отопления является повсеместная доступность, возобновляемость энергии, экологичность и низкие расходы на эксплуатацию. Но пока такие установки слишком дороги и окупаются через 5–8 лет. К тому же, для питания насоса требуется электричество, что делает такое отопление полностью энергозависимым.

Какие трубы лучше для радиаторов отопления

Системы радиаторного отопления - это высокотемпературные системы отопления, поэтому к трубам такого отопления предъявляются более высокие требования чем, например, к теплому полу.



Какие трубы лучше выбрать для радиаторного отопления дома - обзор материалов и производителей

Основная информация о трубах как для радиаторного отопления, так и для других систем (теплые полы и водоснабжение) которую нужно знать - это производитель трубы, маркировка трубы и страна производства.  Не важно из какого материала произведена труба, Если она произведена не по технологии, с экономией на качестве исходного сырья и контроле качества, такая труба прослужит не долго. И как и в других продуктах, хорошая труба для теплого пола - не может стоить дешево. Поэтому одним из важнейших вопросов при выборе трубы, является вопрос выбора конкретного производителя и места, где данная труба производится. Мы рекомендуем европейских производителей, поэтому ищите на трубе слова Made in .

., если их нет, то это значит, что труба произведена где угодно, но скорее всего в России или Китае.



Основные свойства и параметры труб используемых при обвязке радиаторов отопления

При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа. Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.

  1. Рабочая температура теплоносителя
    Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов - относиться к этому нужно внимательно.
    С такой температурой полимерная труба проработает недолго.  Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.

  2. Максимальное давление
    В настоящее время теплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для теплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют трубы выдерживающие 10 бар. Во втором случае толщина стенки больше, например не 2, а 2,2 мм.
  3. Материал из которого произведена труба
    Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.

Какой материал больше подходит для труб теплого пола

Металлопластиковые трубы

Металлопластиковые трубы - первые и наиболее популярные, до последнего времени, полимерные трубы для теплого пола. Если смотреть в разрезе - такая труба состоит из двух полимерных слоев, между которыми находится слой алюминиевой фольги толщиной 0,2 миллиметра или более. Наиболее известная труба для теплого пола - труба Henco. Последнее время не сильно пользуется популярностью, т.к. стоимость трубы достаточно высока. За счет применения сшитого полиэтилена PEX и качественного клея для склейки слоев.

В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого полиэтилена PE-RT. Удлинение данного материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно надежность такой трубы при резких колебаниях температуры выше. Так многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким,  поэтому на форумах очень много плохих отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолет).

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу - лучше остановиться на европейских производителях

  1. Uponor (PE-RT/AL/PE-RT) Германия
  2. SANHA (PE-RT/Al/PE-HD) Германия (Применение до 5 класса эксплуатации)
  3. HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
  4. APE, STOUT (PEXb/Al/PEXb) Италия
  5. COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
  6. Valtec, Altstream и др.  Россия-Китай

Трубы из сшитого полиэтилена

Сшитый полиэтилен - наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в пероксидном методе сшивки - трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.

При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.

Наибольшая проблема выбора конкретного производителя и трубы - низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.

Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут. , что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Одним из плюсов трубопроводов сделанных из сшитого полиэтилена - наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: " При «заломе», испорченный участок трубы должен быть удален".)

На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.

Какие трубы можно встретить в продаже:

  1. UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
  2. UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)
  3. STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО

  4. SANEXT "Теплый пол" PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
  5. Valtec PЕ-Xb EVOH Россия-Китай (применение до 4 класса эксплуатации)

Термостойкий полиэтилен PE-RT

Очень часто термостойкий полиэтилен PE-RT называют сшитым полиэтиленом. Но технология производства такого полиэтилена состоит в следующем. В химической реакции «плоский» бутен заменяется на октилен (формула С8Р16 ), имеющий разветвленную в пространстве структуру. В дальнейшем он образует около главной цепи боковые ответвления, представляющие собой взаимно переплетенные цепочки мономера. Они соединяются между собой благодаря механическому переплетению веток, а не за счет межатомных связей.

Трубы PE-RT в основном используются для обогрева полов, где температура и давление ниже, чем в системах водоснабжения и отопления. Хоть производители PE-RT труб, и проводя свою маркетинговую политику, утверждают: свойства их труб такие же, как и у сделанных из сшитого полиэтилена PEX. Однако это вызывает сомнение, поскольку PE-RT – обычный термопласт с ограниченной совокупной стойкостью к повышенным температурам и давлению в системах с горячей водой, что подтверждают гидравлические испытания и последующая практика.

Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), говорит о том, что долговечность PE-X труб выше, а кривая регрессии, показывающая потерю способности выполнения рабочих функций во времени, для термостойкого полиэтилена PE-RT имеет характерный перелом (потеря прочности при длительной эксплуатации) уже при 70 °С.

  1. BioPipe (PERT) Россия

  2. РосТурПласт 16x2.0 PE-RT (тип 2) (Россия) Самый доступный вариант с высоким качеством



Трубы из нержавеющей стали и меди

Данные виды труб в монтаже теплых полов практически не используются, и основные причины - высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле, труб из металла, а срок службы составляет более 50 лет (в теплом полу),  необходимости в таких трубах отпадает. Монтаж пола из медной трубы дороже и монтажник таких полов, должен обладать большим опытом и квалификацией.



Выводы

Как и для другого типа оборудования и материалов, при выборе конкретного производителя мы рекомендуем останавливаться на европейских производителях. В том, что производитель европейский необходимо определять, по штрих коду и надписи "Made in ...". Многие продавцы предлагают итальянскую трубу, но не могут подтвердить, что она произведена в Италии, т. к. реально трубу производят в Китае, а реальная родина бренда - Россия. Ну и конечно, если труба производится в европе, то и цена на такую трубу будет не самая низкая, т.к. качество дешемым быть не может. Если сравнивать недорогую трубу немецкую и дорогую китайскую - решайте сами, на сколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне "сшивки" сшитого полиэтилена.

Если делать выводы по матераилам для труб теплого пола, то наши специалисты расставляют материалы в такой последовательности, начиная с наилучшего:

  1. Сшитый полиэтилен PEXa с антидиффузным слоем
  2.  Металлопластик со внутренним слоем PE-RT
  3. Сшитый полиэтилен PEXb,c
  4. Термостойкий полиэтилен PE-RT



ребристой, стальной, профильной, разгонной, регистры, самодельные радиаторы, батареи, четырехтрубная система, отбор тепла, фото и цена

В этой статье мы расскажем о том, какова инструкция выбора труб для строительства отопительных систем в квартирах и загородных домах. Тема статьи представляет немалый интерес, поскольку многие владельцы недвижимости с проведением капитального ремонта меняют старые коммуникации на что-то более новое, эффективное, экономичное и эстетически совершенное.

Учитывая то, что цена современных сантехнических принадлежностей высока, необходимо с особой ответственностью отнестись к выбору труб и соединительных элементов, подходящих для строительства отопления.

Радиатор, подключенный через металлопласт

Основные разновидности

Самодельные радиаторы отопления из труб – бюджетное решение, как для дома, так и для квартиры

Независимо от того, что строится: одно-, двух- или четырехтрубная система отопления, принято использование определенные категории труб, которые характеризуются устойчивостью к высокой температуре транспортируемой среды, высокому давлению и достаточной теплопроводностью, чтобы, подобно радиаторам, высвобождать тепло во внешнюю среду.

В соответствии с материалом, применённым при производстве, все современные отопительные системы подразделяются на металлические и полимерные модификации.

Металлическая категория труб представлена:

  • Медными изделиями, которые мало применяются по причине дороговизны и, тем не менее, характеризуются долговечностью и устойчивостью к коррозийным процессам.
  • Стальными изделиями, которые традиционно используются для устройства центральных и автономных систем отопления, но при проведении ремонтных работ меняются на полимерные аналоги.

Самодельные батареи отопления из труб могут быть спрятаны в стяжку

Полимерные трубы представлены следующими разновидностями:

  • Полипропиленовые изделия – применяются, в первую очередь, для устройства индивидуальных отопительных систем с максимальной температурой транспортируемой среды не более +90ºС при внутреннем давлении не выше 10 атмосфер.
  • Полипропиленовые армированные изделия – применяются для устройства центральных и автономных систем при максимальном внутреннем давлении до 25 атмосфер.
  • Изделия из металлопласта отличает посредственная прочность, частые протечки на месте стыка и, как следствие, ограниченный эксплуатационный ресурс, в сравнении с полипропиленом.

Итак, мы рассмотрели основные разновидности труб, а теперь определимся с тем, каковы их технические и эксплуатационные характеристики.

Стальной прокат – традиционное решение

Естественное гравитационное отопление из стальных труб на даче

В зданиях общественного назначения эксплуатируются регистры отопления из профильной трубы, а в квартирах применяется центральная отопительная система. И в том, и в другом случае применены комплектующие, изготовленные из стали.

Современные стальные трубы изготавливаются с применением чёрного металла или сплавов с добавлением цинка и хрома. Использование изделий из сплавов предпочтительнее, так как они характеризуются большей устойчивостью к окислительным процессам.

Если планируется использование проката из черного металла, целесообразно применять изделия, оцинкованные с внешней и внутренней стороны. Монтаж стальных труб выполняется посредством резьбового соединения с использованием специальных фитингов.

Широкий ассортимент типоразмеров труб и конфигураций фитингов существенно упрощает проектирование и строительство отопления своими руками.

Стальной оцинкованный металлопрокат

Существенным недостатком стального проката является нецелесообразность использования с современными высокотехнологичными котлами. По мере эксплуатации, внутренняя поверхность стали покрывается окислами, даже несмотря на слой оцинковки.

В итоге, частицы окислов периодически засоряют фильтры на входе в отопительный котел, что препятствует нормальной работе системы в целом. Проблема может быть решена использованием нержавеющего проката, но его цена высока.

Медные трубы: особенности эксплуатации

Медная разгонная труба в отоплении

Медь издавна использовалась для производства водопроводов и отопления.

И это неудивительно, так как такой тип труб характеризуется такими преимуществами как:

  • превосходный внешний вид;
  • эксплуатационный ресурс до 100 лет при условии правильно выполненного монтажа;
  • максимальная устойчивость к коррозии;
  • отсутствие ограничений по температуре транспортируемой среды;
  • устойчивость к высоким показателям внутреннего давления;
  • оптимальная приспособленность к применению с различными типами отопительного оборудования.

Среди недостатков можно отметить только высокую стоимость, что, впрочем, компенсируется ранее перечисленными достоинствами.

На фото – пайка медного трубопровода

Монтаж медных трубопроводов осуществляется посредством пайки или с помощью пресс-фитингов, цангового или резьбового соединения. Перечисленные технологии монтажа предполагают необходимость в специальном инструменте и в наличии соответствующего опыта.

Металлопласт – симбиоз алюминия и полимерных материалов

Цанговое и обжимное соединение

Несмотря на то, что отбор тепла от трубы отопления целесообразно делать с использованием медного или стального проката, именно металлопласт сделал изготовление трубопровода доступным многим. Только с появлением металлопластовых труб и сопутствующих материалов, любой начинающий сантехник получил возможность собирать системы различной степени сложности.

Монтаж металлопласта выполняется с применением пресс-фитингов и цангового соединения. Использование пресс-фитинга предпочтительнее, так как оно характеризуется большей надёжностью в сравнении с вариантом, где применяется цанга и накидная гайка.

Важно: Применение цангового соединения многие специалисты считают нецелесообразным, так как большая часть недорогих фитингов отличается невысоким качеством и приходит в негодность уже через пару лет эксплуатации.

Металлопласт характеризуется неплохим внешним видом, что позволяет строить системы, которые гарантированно впишутся в интерьер большинства жилых помещений. Кроме того, внутренняя поверхность таких труб характеризуется гладкостью, что снижает вероятность образования засора.

Опять же, внутренняя полимерная оболочка исключает реакцию на транспортируемый теплоноситель.

Важно: Системы, собранные с применением металлопласта, могут располагаться снаружи, а могут быть спрятаны в штукатурку. При закладке в штукатурку целесообразно применять соединение на основе пресс-фитинга.

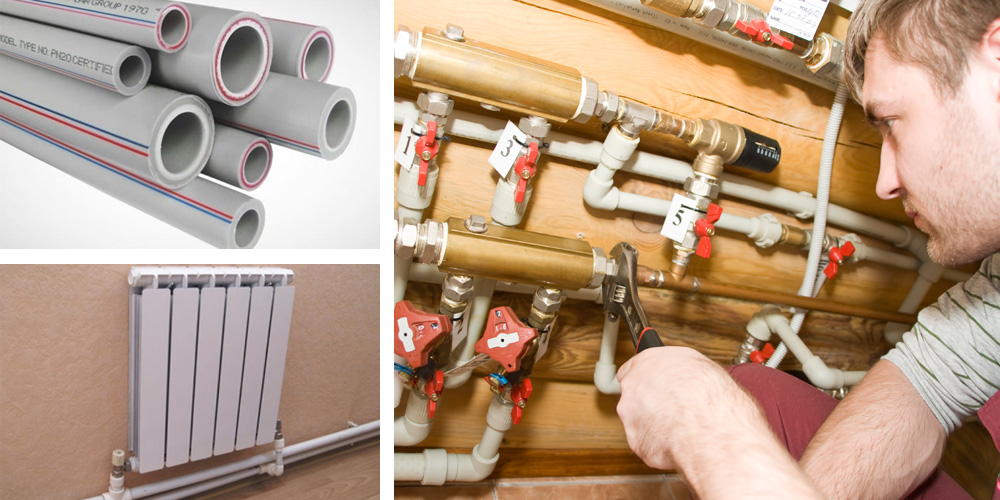

Полипропиленовые трубы

Разогрев полипропилена

Такие трубы вместо радиаторов отопления использовать не принято, так как, в отличие от металла, полимерный материал обладает меньшей теплопроводностью. Пожалуй, это единственной недостаток изделий из полипропилена. И именно поэтому, такой материал повсеместно вытесняет традиционные, казалось бы, апробированные временем решения.

Среди преимуществ полипропилена можно отметить следующее:

  • возможность монтажа своими руками с применением недорогого доступного в специализированных магазинах инструмента;
  • невысокая цена самих труб и соединительных элементов;
  • аккуратность и эстетическая привлекательность правильно собранной системы;
  • возможность внешней и скрытой прокладки коммуникаций;
  • приспособленность материала к применению антифриза в качестве теплоносителя;
  • эксплуатационный ресурс правильно собранной системы до 50 лет без необходимости в регулярном обслуживании и ремонте.

Армированный полипропилен – преимущества очевидны

Армированные трубы и фитинги

Если обычные полипропиленовые трубы характеризуются множеством преимуществ, то аналоги, изготовленные с применением армирующих материалов, еще лучше!

В настоящее время на рынке представлено четыре типа таких изделий:

  • Модификации, армированные алюминиевым листом сплошного типа, применяются в сооружениях с повышенным уровнем внутреннего давления. При монтаже, армирующий слой обрезается на небольшое расстояние от торца, а затем выполняется сваривание.
  • Модификации, армирование алюминием в середине стенки, могут использоваться как в автономных, так и в центральных системах отопления. Существенным преимуществом такого армирования является прочность в сочетании с возможностью монтажа без предварительной зачистки верхнего слоя.
  • Модификации, армированные стекловолокном, также имеют укрепляющий слой, расположенный между двух полимерных прослоек. Материал не требует зачистки перед монтажом, кроме того, он не менее прочен и долговечен чем аналоги, укреплённые алюминиевой фольгой.
  • Модификации, армированные композитными материалами, могут быть использованы как для внешней, так и для скрытой прокладки. Срез изделия не имеет слоистого рисунка, так как стекловолокно перемешано со слоем полипропилена, что обеспечивает бОльшую прочность и устойчивость к механическим нагрузкам.

Вывод

Итак, мы выяснили, что гладкие и ребристые трубы отопления могут быть изготовлены из разных материалов и это определяет их технические и эксплуатационные характеристики. Осталось решить, что следует выбрать.

На основе вышесказанного можно сделать следующий вывод:

  • Если планируется сборка бюджетной и долговечной системы отопления – лучший выбор это полипропилен на сварных соединениях.
  • Если строится эксклюзивная, но тем нее менее эффективная и долговечная система, оптимальным выбором будет медь на паяных соединениях или нержавейка на резьбовых фитингах.

Больше полезного и интересного вы сможете найти, посмотрев видео в этой статье.

Обвязка котла

Создавая систему отопления в доме, большую часть выбора занимает котел. Это может быть твердотопливный, электрический, газовый (в районах, где он проведен). Помимо типа отопительного устройства важно правильно подобрать требуемую мощность, чтобы в сильные морозы не приходилось мерзнуть. Сделав этот, поистине сложный, выбор, возникает вопрос: «а что же дальше?»

Далее, как правило, следует выбор отопительных приборов (радиаторы или теплый пол). Но не менее важным этапом является обвязка котла.

Для чего нужна обвязка котла?

Обвязку котла делают для того, чтобы оборудование не перегревалось, продлить срок эксплуатации системы отопления. Она будет выполнять следующие функции-

— Предотвратит превышение давления выше максимально допустимого уровня.

— Будет удалять воздух из системы, предотвращая образование воздушных пробок.

— Избавит от песка, окалин и прочих включений, которые циркулируют в отопительной системе.

— Компенсирует избыточное тепловое расширение.

В общем, это комплекс приборов, который обеспечивает безопасное и комфортное использование системы отопления.

Обвязка котла зависит от типа отопительной системы, которые можно разделить на 2 вида:

— с естественной циркуляцией

— с принудительной циркуляцией

Обвязка котла в системе с естественной циркуляцией

Наиболее доступный вариант обвязки котла, при этом простой в исполнении. В этой системе отсутствует циркуляционный насос, а движение теплоносителя осуществляется за счет способности холодных жидкостей выталкивать менее плотные теплые. Расширительный бак в этой системе является открытым.

Судя по схеме обвязки котла в гравитационной системе отопления (она же с естественной циркуляцией), потребуются следующие компоненты:

— Соединители трубы и котла

— Сами трубы

— Расширительный бак открытого типа

— Вентиль (кран) слива теплоносителя

— Вентиль (кран) подпитки системы

— Фильтр сетчатый (косой фильтр)

— Уголки и тройники для изгибов трубопровода и подсоединения расширительного бака, сливной арматуры

Несмотря на кажущуюся простоту монтажа, следует соблюдать несколько правил:

— Минимальный диаметр трубы 40 мм

— Радиаторы должны располагаться выше, чем отопительный прибор

— Горизонтальные участки должны иметь уклон от 5 мм на метр по направлению движения теплоносителя

Плюсами такой системы являются отсутствие сложных узлов, комплектующих, что дает возможность быстро отремонтировать участок, в случае выхода из строя, а также энергонезависимость. Даже есть отключат свет, то теплоноситель будет циркулировать в системе и в доме будет тепло. Ну и наиболее весомый плюс гравитационной системы отопления- цена.

Но минусы тоже довольно весомы. Необходимо соблюдать уклон трубопровода, иначе циркуляция не будет осуществляться, а как следствие и тепло от котла поступать не будет. Касаемо труб также минусом является то, что сделать скрытый водопровод практически невозможно. Из-за того, что нет никаких приборов будет довольно сложно регулировать подачу, к этому тоже необходимо быть готовыми. И самое важное, на что необходимо обратить внимание- такая система подойдет только для небольших площадей (до 80 м2) и радиаторов как отопительных приборов.

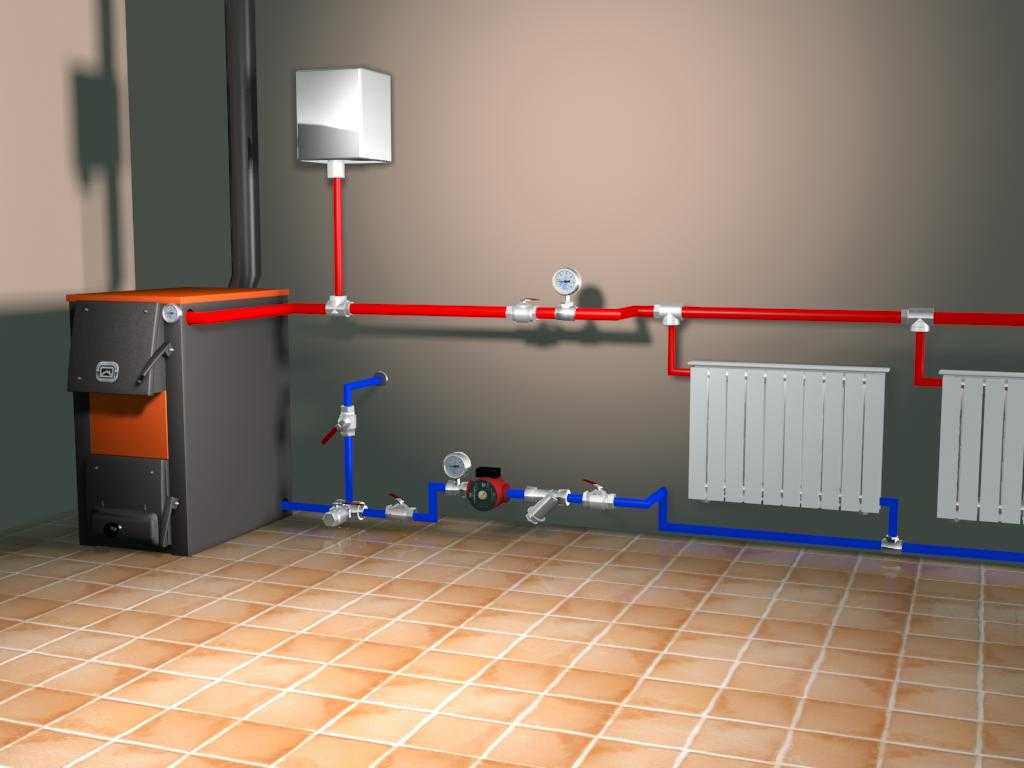

Обвязка котла в системе с принудительной циркуляцией

Более современный тип отопления, в котором решены проблемы с отоплением больших площадей, неравномерным прогревом отопительных приборов, среди которых и водяной теплый пол. Благодаря именно этой системе появляется возможность сделать в доме этот вид отопления.

Конструктивные отличия этой системы отопления от варианта с естественной циркуляцией заключаются в изменении расширительного бака (теперь он закрытый, еще он называется мембранный бак) и добавлении таких элементов как циркуляционный насос и воздухоотводчик с предохранительным клапаном (эти два устройства объединяются в одном- группа безопасности котла).

В данной системе мембранный бак компенсирует избыточное тепловое расширение, а если давление превысило максимальное значение, то предохранительный клапан его сбросит и убережет систему от разрыва. Воздухоотводчик убирает скопившийся воздух в трубопроводе, тем самым исключается возможность образования воздушных пробок. Циркуляционный насос прогоняет теплоноситель по всей системе, что дает нам равномерный прогрев отопительных приборов, будь то радиаторы или теплые полы, а также вовремя отводит от котла нагретый теплоноситель, что исключает его закипание. При этом не требуется участие человека, что позволяет просто наслаждаться комфортными условиями.

Для обвязки котла в такой системе отопления потребуются следующие компоненты:

— Соединители трубы и котла

— Трубы

— Мембранный бак

— Фильтр сетчатый (косой фильтр)

— Вентиль (кран) слива теплоносителя

— Вентиль (кран) подпитки системы

— Циркуляционный насос и соединения для него

— Группа безопасности

Независимая от человека работа отопительной системы- самый главный плюс. Также безопасность в эксплуатации сбережет немало денег в случае какой-либо аварии, ведь один котел стоит немалых денег, да и незапланированный ремонт помещения не приносит никакой радости. Равномерный прогрев отопительных приборов дает комфорт в любой комнате, при этом можно максимально эффективно отрегулировать систему. Ведь с солнечной стороны не нужен сильный нагрев, а вот с противоположной можно и добавить температуру. Все эти факторы вместе дают уверенность в надежности и комфорт, а к этому стремится подавляющее большинство людей.

Минус, наверное, единственный- цена. В сравнении с гравитационной системой отопления добавляется несколько недешевых приборов, соответственно стоимость системы увеличивается. Также появляется зависимость от электричества, ведь при его отключении прекратится работа циркуляционного насоса.

Сравнение типов отопительных систем

Наглядно разница в комплектующих у этих систем представлена на изображении

Чтобы разница в цене была более ощутима, мы просчитали примерную стоимость обвязки котла в той и другой системе. Как основной материал была выбрана труба из полипропилена, армированная стекловолокном. «Подопытное» помещение- 50 м², квадратной формы, без разбивки на комнаты. Котел в обоих случаях будет одинаковый, как и количество радиаторов (4 шт)

Стоимость комплектующих гравитационной системы

Стоимость комплектующих принудительной системы

*Цены актуальны на январь 2017г

Из расчета становится понятно, что цена на принудительную систему отопления выше, но если смотреть детально, то стоимость трубы во втором случае ниже за счет меньшего диаметра, да и расширительный бак открытого типа не учтен, так как найти его довольно проблематично, умельцы изготавливают их самостоятельно.

Подводя итог можно отметить, что две системы отопления кардинально различаются и имеют право на жизнь, все зависит от условий эксплуатации. Там, где постоянные перебои с электричеством- однозначно подойдет гравитационная система, но если же таких проблем нет, то стоит задуматься о принудительной системе отопления, которая способна обеспечить комфорт и безопасность при отоплении дома.

можно ли прятать полипропиленовые или металлические трубы, как замуровать металлопластиковые, и можно ли утопить радиатор в стене?

Можно ли скрыть множественные трубы подачи воды отопления в стенах, и как это лучше всего оформить? Правила и порядок действий при монтаже системы отопления в стене и пошаговая инструкция — далее в статье.

Скрытая система отопления

Современные технологии позволяют совершенствовать эстетический вид помещения различными способами. Не исключениям стал и метод размещения труб отопления в помещении.

Становится возможным их размещение в стене, благодаря долговечности материала, используемого при их производстве.

Преимущества и недостатки

Наиболее удобно размещать коммуникации в стене на этапе строительства в частном доме по предварительно созданному чертежу. Спрятать трубы в стену в многоквартирном доме можно, если планируется капитальный ремонт помещения, либо полностью здания.

Располагая отопление в стене, безусловно, помещение выглядит более престижно, а освободившееся пространство можно декорировать.

Плюсы:

  • увеличивается теплоотдача, так как строительные материалы обладают повышенным уровнем передачи тепла, в отличии от воздуха;
  • срок службы полипропилена, из которого производят трубы, достигает до 50 лет, обеспечивая надежность конструкции при соблюдении технических норм при их монтаже;
  • увеличивается пространство на несколько сантиметров.

Однако предстоит преодолеть сложности, заключающиеся в получения права на разрешение изменения положения коммуникаций в помещении или так называемую их перепланировку.

Минусы:

  • некачественный пропилен при нагревании увеличивается в объеме;
  • заказ проекта по перемене места расположения коммуникаций;
  • согласование проекта с надзорными органами. Переделка инженерных систем в многоквартирном доме потребует оформления специального разрешения;
  • места стыков могут утрачивать герметизацию, определить которую можно только с помощью прибора, измеряющего давление воды;
  • риски, связанные с готовностью к разрушению стены при возможной течи.

Прорыв труб отопительной системы в стене в случае протечки повлечет попадание воды в соседнюю нижнюю квартиру, так как быстро устранить течь не получится.

Как замуровать трубы отопления в стене

Чтобы замаскировать трубы отопительной системы в стену, необходимо выяснить, из какого материала состоит стена, и подобрать метод и последовательность работ, а также необходимые материалы.

Работы по монтажу труб в стене должны выполняться квалифицированным мастером или специалистом.

Перед прокладкой труб отопления необходимо протестировать их на прочность, визуально тщательно проверить на возможные повреждения.

Бетон

В квартире панельного многоквартирного дома выделяют два способа укладки труб системы отопления: используя штробы – специально созданные каналы для укладки в них труб отопления или создавая фальш-стену.

Как убрать отопление в стену в панельном доме пошагово с помощью штроб:

  • начать необходимо с обесточивания общедомового стояка отопления. Следует убедиться, что отключен нужный стояк;
  • штробы не должны располагаться впритык. Нельзя допускать ущемления контура. Углубление рассчитывается, исходя из параметров крепежей, их количества и слоя подготовленной изоляции;
  • непосредственно покрытия отопительных труб изоляционным слоем. Изоляция применяется во избежание появления конденсата;
  • далее высчитывают места для крепления и намечают точки расположения крепежей.

Работы производят болгаркой. Она позволяет выполнять действия качественно в автоматическом режиме и облегчает штробление стены.

При возведении фальш-стены следует учитывать, что пространство помещения уменьшится.

Кирпич

В кирпичной стене пробиваются штробели так же, как и в панельной стене.

Порядок закладки части системы отопления в кирпичную стену:

  • глубина или ширина канала определяется с учетом количества намотки изоляции на поверхность трубы;
  • после чего они укладываются в размеченные места и закрепляются с помощью хомутов, предварительно зафиксированными саморезами.

Необходимо протестировать систему, пуская воду при избыточном давлении несколько суток. Убедившись в отсутствии протечек, стену с коммуникациями замазывают раствором, шпаклюют.

Дерево

В деревянных домах, один из способов красиво скрыть трубы – закрыть их плинтусом, а для батареи смонтировать деревянную панель, которая сможет служить одновременно и элементом декора. При этом, лучше, если горизонталь будет иметь структуру решетки для повышения теплоотдачи и перегрева деревянной поверхности внутри короба.

Закрыть систему отопления можно фальш-стеной из гипсокартона, однако такое перекрытие на любой поверхности будет уменьшать пространство.

Монолит

Если полипропиленовая труба имеет компрессионные фасонные элементы – то замуровывать ее нельзя.

Для работы с монолитом рекомендуется пользоваться перфоратором и угловой шлифовальной машиной.

Когда недопустима скрытая система отопления по технике безопасности

Правила техники безопасности содержат положения о том, что к коммуникациям должен быть обеспечен доступ без помех. Из этого следует, что нельзя замуровывать наглухо места стыков труб, поэтому закрывать допускается только ту зону, вероятность протески в которой равна нулю.

Не используют металлические трубы для укладки в стену, так как они подвержены коррозии

К компетенции контролирующих органов относится оценка толщины стены. Так, если ее не достаточно, в выдаче разрешения будет отказано.

Как обслуживать трубы в стене

Достаточно соблюдать технологию и последовательность работ при расположении труб системы отопления в стене. Важно подобрать качественные материалы и элементы крепления.

Перед наложением штукатурного слоя или монтажа фальш-стены необходимо протестировать в рабочем режиме систему отопления под высоким давлением не менее 1 недели.

При выполнении требований, конструкция может функционировать до 50 лет, в зависимости от гарантий, которые дает производитель на свои материалы.

Декорировать участок стены, на котором находятся замаскированные трубы, можно и дорогостоящими материалами.

Метод маскировки системы отопления достаточно популярен, но требует повышенных мер безопасности при монтаже. Также, получить разрешение на маскировку системы отопления в многоквартирном доме достаточно сложно, так как по техническому регламенту все коммуникации должны быть открыты для свободного доступа на случай экстренной ситуации.

Полезное видео

Зачем в новостройках трубы отопления прячут в пол

Зачем в новостройках трубы отопления прячут в пол?

До 2000 года все дома строились с применением традиционных схем отопления: однотрубных и двухтрубных. Система отопления в квартире новостройки до 2000 года выполнялась единой конструкцией на весь дом. С одной стороны, это позволяло полностью контролировать весь процесс отопления, с другой - не давало возможности индивидуального подхода к своему жилищу.

В настоящее время в строительстве отошли от привязки к определенным стандартам, и каждый дом  отличается полной индивидуальностью.

Современные дома новостройки, как правило, рассчитаны на то, что в каждой квартире будет работать индивидуальное отопление, а это значит, что традиционную систему отопления со стояками, где все трубы проложены на виду, применить невозможно.

Индивидуальное отопление позволяет собственнику обустраивать отопление в собственной квартире, не затрагивая интересы соседа. Это очень удобно, так как ремонт и замену отопительных приборов можно выполнять, не лишая отопления соседей, чего раньше при традиционных схемах отопления, добиться было невозможно.

В новостройках прокладывают один общий трубопровод отопления на один квартирный стояк, а у каждой квартиры имеется индивидуальный отвод с запорной арматурой. Закрывая входной вентиль в квартире, можно легко выполнять ремонт и замену нагревательных приборов и трубопроводов.

Как проложить трубы в квартире, чтобы было удобно и красиво одновременно?

Если выполнить прокладку по внутренним стенам квартиры, то они будут проходить горизонтально, параллельно полу, ставить мебель к стенам будет неудобно и современный интерьер обязывает трубы убрать так, чтобы они не мешались и их не было видно.

Поэтому под конкретную задачу были созданы трубы западных и отечественных производителей, которые можно укладывать в пол под стяжку. Трубы укладываются в пол в изоляции, чтобы не нагревать стяжку.

Для этого рядом со входом в квартиру ставят шкаф с коллекторами, от которого выполняют разводку труб отопления, спрятанную в полу. К каждому радиатору прокладывают отдельный трубопровод.

Вся прокладка скрыта от глаз, то есть не видно разноцветных труб, соединений и фитингов из пола и из стены не выходят соединения для подключения радиаторов. Все красиво и аккуратно.

Обращайтесь, мы всегда готовы вам помочь с отоплением квартиры, выполнить проект отопления с правильным подбором радиаторов и монтажные работы. Звоните 8(495)787-17-43.

Дополнительно можно прочитать: Какие материалы нужны для отопления в квартире



Вздулись полипропиленовые трубы отопления. Что делать?

Недавно, постоянный читатель нашего сайта прислал вопрос : у меня вздулись полипропиленовые трубы отопления — что делать?

Для системы отопления мы стараемся выбрать как можно более качественные материалы. Современные технологии позволяют безопасно сделать скрытый монтаж, не переживая за протечки и прочие неприятности.

Самый надежный вариант для разводки отопления в частном доме — это армированные полипропиленовые и пластиковые трубы. Производители уверяют, что такие материалы будут служить долго и не доставят никаких неприятностей. Однако, через некоторое время эксплуатации появляются шишки на полипропиленовых трубах.

Собственники, столкнувшиеся с такой проблемой, мысленно начинают подсчитывать ущерб и возможности замены всей системы отопления.

Разрезаем полипропиленовую трубу



Пузырь на трубе не страшен

Шишки и пузыри на тубе отопления

Вздутие пластиковых труб может произойти как у дорогих производителей, так и бюджетных. От этого никто не застрахован. В основном, вздутие пластиковых труб появляется через год-два эксплуатации.

Теплоноситель постоянно расширяет и сужает трубу, вследствие чего происходит локальное отслаивание внешней оболочки в виде шишек и пузырей.

С точки зрения визуального восприятия, кажется, что именно в этом месте сейчас должно прорвать трубу. Это не так! Внутри пузыря находится воздух или немного воды, которая использовалась при приклеивании внешней оболочки.

Если на полипропиленовых трубах появились вздутия, не стоит паниковать и расстраиваться.

Ничего страшного не произошло. Пузыри и шишки никак не сказываются на технических характеристиках системы отопления. Внутренняя часть остается такой же надежной и долговечной.

Специалисты советуют чем-нибудь закрыть вздутия пластиковых труб, можно даже надрезать пузыри и выпустить воздух.

Но лучше вообще ничего не трогать, ведь об этом знаете только вы.

Руководство по проектированию тепловых труб

| Celsia

Основное внимание в этом руководстве по проектированию тепловых труб уделяется тепловым трубкам из спеченной меди (с водой) для систем охлаждения электроники. Обычно это означает рассеиваемое тепло от 20 до 200 Вт (меньше, если плотность мощности высокая) и удельная мощность примерно до 25 Вт / см 2 . Если вам нужна более подробная информация о тепловых трубках, посетите эти две страницы: Тепловые трубки 101 и Обзор технологии тепловых труб

Это руководство по проектированию тепловых трубок охватывает следующие темы:

  1. Типичное использование тепловых трубок
  2. Технические характеристики тепловых трубок и Допуски
  3. Характеристики тепловых труб: фитиль из спеченной меди и пропускная способность тепловых труб
  4. Вторичные операции, выполняемые на конструкциях тепловых труб
  5. Пример выбора тепловых труб
  6. Рекомендации по проектированию тепловых труб для интеграции радиаторов
  7. Советы по моделированию тепловых труб

Типичное использование тепловых трубок

При правильном использовании и в правильных условиях тепловые трубки значительно улучшают характеристики теплоотвода. Такая конструктивная реальность обусловлена ​​очень высокой теплопроводностью тепловых трубок; обычно в 10-100 раз больше, чем у сплошной меди. В отличие от цельного металла, теплопроводность тепловых трубок изменяется в зависимости от нескольких переменных, наиболее заметной из которых является длина. Следовательно, очень короткие тепловые трубки (50 мм или меньше) обладают тепловыми свойствами, которые можно улучшить, если использовать твердую медь или алюминий. Вот наиболее распространенные конфигурации использования тепловых трубок как части радиатора в сборе:

Передача тепла на удаленный радиатор

Тепловые трубки используются для перемещения тепла в любом направлении или ориентации от источника тепла ( испаритель) к радиатору (конденсатору).Ниже приведены несколько примеров.

Тепловые трубки, используемые для отвода тепла к удаленному радиатору

Распространение тепла на локальный радиатор

Когда требуется двухфазное устройство, но стоимость является определяющим фактором, можно использовать тепловые трубы для распространения тепла на местный радиатор. Паровая камера в любом из этих двух приложений снизит общую дельта-T радиатора на 4-9 o ° C. Улучшение связано с более низким тепловым сопротивлением паровой камеры, а также тем, как она взаимодействует с источником тепла (прямой контакт).Обратите внимание, что в обоих этих примерах используется сплошной медный распределитель, который прикрепляется к источнику тепла, а затем тепло перемещается к тепловым трубкам (непрямой контакт).

Плоские тепловые трубки, используемые для передачи тепла на локальный радиатор

Технические характеристики и допуски тепловых труб

Теоретические пределы рабочих температур водяных тепловых труб из спеченной меди составляют 0-250 o C, хотя на практике тепловые трубы действительно не начинают работать примерно до 20 o C.При температуре ниже 0 ° C вода замерзает в структуре спеченного фитиля, но не вызывает повреждений из-за расширения, поскольку количество жидкости очень мало. Например, обычная тепловая трубка диаметром 6 мм и длиной 150 мм содержит около 1 куб. См воды.

Краткое замечание о надежности тепловых трубок. Тепловые трубы проходят всесторонние испытания на протяжении десятилетий. Их типичный срок службы составляет не менее 20 лет, и они могут пройти тысячи циклов замораживания-оттаивания без повреждений. Скорее всего, отказ тепловых трубок произойдет: А) из-за некачественного производственного процесса и Б) в результате воздействия незапланированных условий: наиболее распространены коррозионные вещества и непреднамеренные физические повреждения.Celsia устраняет первую причину отказа, проверяя гелием каждую тепловую трубку на герметичность и производительность Qmax. Вторую причину поломки можно устранить путем никелирования тепловой трубки.

Тестирование тепловых труб и радиаторов Celsia

В приведенной ниже таблице представлены технические характеристики и допуски тепловых труб. Пожалуйста, свяжитесь с нами с любыми дополнительными вопросами.

Технические характеристики и допуски тепловых труб

Характеристики тепловых труб

Пропускная способность тепловых трубок (Qmax) - это мера количества тепла в ваттах, которое может переносить устройство.Он определяется, главным образом, пределом капиллярности материала спеченного фитиля, характеристики которого могут быть изменены путем изменения толщины и / или пористости / проницаемости фитиля. Однако не существует единого идеального дизайна фитиля. Он меняется в зависимости от требований приложения.

Онлайн-калькулятор тепловых трубок Celsia предоставляет информацию о производительности на основе двух конструкций фитилей: стандартной и производительности. Тем не менее, мы регулярно разрабатываем индивидуальные конструкции фитилей, чтобы точно соответствовать требованиям клиентов.К ним относится возможность изменять структуру фитиля от одной части тепловой трубы к другой. Свяжитесь с нами, если вам требуются данные о производительности, не представленные здесь.

На диаграммах ниже показаны выходные данные вычислителя тепловой трубы с использованием следующих параметров, выбранных пользователем:

  • Длина тепловой трубы: 200 мм
  • Длина испарителя: 25 мм
  • Длина конденсатора: 75 мм
  • Тип фитиля: Стандартный
  • Рабочая температура : 60 o C

На первом графике показана несущая способность тепловой трубы (Qmax) в зависимости от угла срабатывания.При +90 градусах испаритель находится прямо под конденсатором, при –90 - наоборот.

Пропускная способность тепловых трубок уменьшается, когда требуется работать против силы тяжести

Хотя на этой диаграмме показано падение Qmax почти на 90% с +90 до -90 (стандартный фитиль), в прилагаемой таблице (не показана) ) дает точное значение Qmax по углу. Например, если приложение требует, чтобы тепловая трубка работала не менее чем в горизонтальном положении (0 градусов), тепловая трубка диаметром 8 мм будет передавать 62 Вт мощности от источника тепла с учетом входных параметров, показанных ранее.

Следующая диаграмма (не показана) и связанная с ней таблица (показана) в калькуляторе имеют отношение к изменению температуры (дельта-Т) от одного конца тепловой трубки к другому. Это измерение представляет собой не фактическую длину, а эффективную длину, которая представляет собой расстояние тепловой трубы от средней точки испарителя до средней точки конденсатора.

Диаграмма, используемая для расчета теплового сопротивления тепловой трубы

Для расчета теплового сопротивления тепловой трубы разделите ее дельта-T на потребляемую мощность.При выборе 8-миллиметровой тепловой трубки с входной мощностью 40 o C тепловое сопротивление составляет 4,3 / 40 = 0,11 o C / Вт. Кроме того, калькулятор тепловых трубок обеспечивает теплопроводность для использования в качестве необходимого ввода для программ CFD, таких как FloTherm. Посетите эту ссылку для получения дополнительной информации о том, как использовать калькулятор тепловых трубок.

Вторичные операции в конструкции тепловых труб

Перед тем, как тепловые трубки будут интегрированы в радиатор, у инженеров есть несколько дополнительных операций на выбор.

Сплющивание тепловой трубки

Как правило, сплющенные медные тепловые трубы можно сплющивать максимум до 30–65% от их первоначального диаметра. Однако пропускная способность тепловых трубок часто ухудшается. В таблице ниже показан Q max для наиболее распространенных размеров тепловых трубок: круглые и плоские. Например, 3-миллиметровая тепловая трубка, увеличенная до 2-х миллиметров, будет иметь теплопроводность на 30% меньше, даже если труба сплющена только на 33%.Сравните это с 6-миллиметровой тепловой трубкой, сплющенной до 2 мм. Его Q max уменьшился на 13%, хотя он стал на 66% более плоским.

Пропускная способность плоских тепловых трубок

* Горизонтальная ориентация

** Более толстые стенки и фитиль

Почему сплющивание тепловых трубок меньшего диаметра оказывает большее негативное влияние на Q max ? Проще говоря, существует два предела производительности тепловых трубок, важных для наземных приложений: предел фитиля и предел пара. Предел фитиля - это способность фитиля транспортировать воду из конденсатора обратно в испаритель. Как уже упоминалось, пористость и толщина фитиля могут быть настроены для конкретных применений, что позволяет изменять Q max и / или способность работать против силы тяжести. Предел пара для конкретного применения зависит от того, сколько места доступно для движения пара от испарителя к конденсатору. Q max определяется нижним из этих двух пределов для тепловых труб, разработанных с учетом требований приложения.

Тепловая трубка QMax является наименьшим из пределов фитиля и пара

Приведенная выше диаграмма иллюстрирует эту динамику. Круглая 3-миллиметровая тепловая трубка (синяя и оранжевая линии) имеет практически одинаковые пределы испарения и фитиля. Сглаживание до 2 мм приводит к тому, что предел пара ниже предела фитиля. Для 6-миллиметровой круглой тепловой трубы существует много избыточного предела пара, поэтому Q max не уменьшится, пока труба не будет значительно уменьшена.

Изгиб тепловых трубок

Изгиб тепловой трубки также повлияет на максимальную допустимую мощность, для чего следует иметь в виду следующие практические правила.

  • Во-первых, минимальный радиус изгиба в три раза больше диаметра тепловой трубы.
  • Во-вторых, каждые 45 градусов изгиба уменьшают Q max примерно на 2,5%. Из Таблицы 1 видно, что 8-миллиметровая тепловая трубка, сплющенная до 2,5 мм, имеет коэффициент Q max , равный 52 Вт. Изгиб на 90 градусов приведет к дальнейшему снижению на 5%. Новый Q max будет 52 - 2,55 = 49,45 Вт. Щелкните для получения дополнительной информации о гибке тепловых трубок.

Покрытие тепловых труб

Никелирование тепловых трубок выполняется для защиты от коррозии в ситуациях, когда детали подвергаются воздействию окружающей среды.Также это можно сделать чисто из эстетических соображений.

Пример выбора тепловой трубы

Предположим, что источник тепла размером 20 x 20 мм рассеивает 70 Вт мощности при одном изгибе на 90 градусов - каковы подходящие варианты тепловых трубок?

Пример: выбор тепловых трубок правильного размера

  1. Чтобы каждая тепловая трубка получала одинаковое количество тепла, поместите их непосредственно над источником тепла или почти так же. Это можно сделать с помощью трех круглых тепловых трубок диаметром 6 мм или двух плоских тепловых трубок диаметром 8 мм (сплющенных до 2.5 мм).
  2. Убедитесь, что каждая труба выдерживает тепловую нагрузку 70 Вт. Три 6-миллиметровые тепловые трубки могут выдерживать 38 Вт каждая = 114 Вт, а две плоские 8-миллиметровые трубки могут выдерживать в общей сложности 104 Вт.
  3. Уменьшите пропускную способность тепловой трубы на 25% (надлежащая практика проектирования). Вариант с пониженным номиналом 6 мм может выдерживать 85,5 Вт, а вариант с 8 мм - 78 Вт.
  4. Учет изгиба путем снижения номинальных характеристик на 2,5% при изгибе 45 градусов. Здесь у нас изгиб на 90 градусов, поэтому оба варианта могут нести 81 Вт и 74 Вт соответственно.

Как видно из этого анализа, обе конфигурации тепловых трубок подходят для передачи тепла от испарителя к конденсатору. Так зачем выбирать одно вместо другого? С механической точки зрения это может просто сводиться к высоте стека радиатора на испарителе, то есть конфигурация 8 мм имеет более низкий профиль, чем конфигурация 6 мм. И наоборот, эффективность конденсатора может быть повышена за счет ввода тепла в трех местах по сравнению с двумя, что требует использования конфигурации 6 мм.

Руководство по проектированию тепловых трубок для интеграции радиатора

После того, как правильная тепловая трубка (и) определена, следующим шагом является интеграция в радиатор. Когда тепловые трубки используются для отвода тепла (по сравнению с распределением тепла), это двухэтапный процесс: интеграция радиатора в испарителе и интеграция радиатора в конденсаторе.

Интерфейс между тепловой трубкой и источником тепла (испаритель)

Существует два часто используемых метода соединения тепловых трубок с испарителем: косвенный и прямой.

Интерфейс процессора с тепловой трубкой | Косвенный против Direct

Чем больше экономически эффективного метод спаривания тепловых трубок с источником тепла, как правило, через базовую пластину. Это можно сделать с помощью алюминиевой или медной пластины (показано слева). В дополнение к экономическим преимуществам этот метод также позволяет более равномерно распределять тепло по каждой тепловой трубе в ситуациях, когда источник тепла намного меньше площади контакта тепловой трубы.

Прямой интерфейс от испарителя к тепловым трубкам обычно резервируется для ситуаций, когда необходимо удалить опорную пластину и связанный с ней дополнительный слой TIM по причинам производительности, как показано на изображении слева.Это связано с финансовыми последствиями, так как поверхность тепловых трубок необходимо обработать, чтобы обеспечить необходимое тепловое соединение с источником тепла.

Интерфейс между тепловой трубкой и стеком ребер (конденсатор)

Последний шаг - это правильная интеграция тепловой трубы (труб) в конденсаторную часть радиатора. В ситуации, когда тепловые трубки используются для распространения тепла на локальный радиатор (изображение внизу слева), плоские тепловые трубки припаяны к основанию радиатора

Тепловая трубка припаяна к основанию радиатора | Прикреплено через FIns

При подаче тепла к удаленному конденсатору существует две распространенных конфигурации монтажа тепловых трубок. Первый идентичен описанному выше методу. А именно, плоские тепловые трубки припаяны к плоскому основанию или круглые тепловые трубки припаяны к желобчатому основанию. Если стек ребер большой, тепло необходимо будет распределять более равномерно, пропустив тепловые трубки через центр пакета ребер, как показано на правом верхнем изображении.

Советы по моделированию тепловых труб

При работе в программе CFD, такой как FloTherm, или разработке модели Excel, наступает момент, когда вам необходимо ввести эффективную теплопроводность тепловой трубы.Вот как найти эти цифры с помощью нашего калькулятора тепловых трубок. После ввода требуемых входных данных в первой таблице калькулятора были представлены значения эффективной теплопроводности тепловой трубы.

На ранних этапах цикла моделирования есть довольно хороший способ обмануть, если у вас нет доступа к этому калькулятору. Просто умножьте мощность, потребляемую каждой тепловой трубкой, на оценку ее теплового сопротивления - это даст вам расчетную дельта-T тепловой трубы. Для тепловых трубок от 3 до 8 мм используйте 0.1 o C / W или 0,075 o C / W для более крупных. Затем введите значение теплопроводности (начните с 4000 Вт / м-К и увеличивайте) до тех пор, пока смоделированная дельта-Т не станет равной примерно рассчитанной детла-Т.

Принцип и применение тепловых труб

Принцип тепловых трубок

Тепловая трубка, впервые изобретенная на рубеже 20-го века, сама по себе не является новым изобретением. Ранние тепловые трубы были построены из полых металлических трубок, которые были герметизированы с обоих концов, вакуумированы и заполнены небольшим количеством испаряющейся жидкости.В них был «фитиль» для транспортировки жидкости от одного конца тепловой трубки к другому.

Полая тепловая трубка, основанная на энергии, поглощаемой и высвобождаемой в результате фазового перехода жидкости, обеспечивала чрезвычайно быструю передачу тепла . Тепло, приложенное к одному концу трубы, почти мгновенно испарит жидкость внутри. Затем этот пар переместится к другому, более холодному концу трубы, где он быстро конденсируется обратно в жидкость, выделяя тепло, поглощаемое во время испарения.

Последние разработки тепловых трубок

Современные тепловые трубки способны передавать тепло в несколько сотен раз быстрее, чем сплошной медный стержень. Однако в прошлом области применения тепловых труб были ограничены из-за затрат на их строительство. Требование отдельных трубок и внутренних капиллярных фитилей традиционно удерживало стоимость тепловых трубок слишком высокой для всех, кроме самых экзотических применений. Кроме того, фитильные материалы прослужили недолго.

Heat Pipe Technology, Inc., произвела революцию в конструкции тепловых труб в начале 1980-х, и HPT получила первый из нескольких патентов на тепловые трубки в 1986 году. Разработанные методы позволили снизить стоимость запатентованных компанией тепловых труб до коммерчески доступного уровня. Патент также раскрывает новое и ранее не открытое применение тепловых трубок, а именно их использование для повышения эффективности и осушения в системах кондиционирования воздуха.

Открытие системы осушения с помощью тепловых трубок

В 1983 году инженеры-исследователи HPT разработали метод применения тепловых трубок в системе кондиционирования воздуха.Был построен прототип, который включал в себя систему тепловых труб, которая позже стала запатентованной компанией технологией осушения тепловых труб. Первоначальное тестирование показало, что тепловая трубка значительно улучшила характеристики охлаждающего змеевика для осушения.

Это исследование привело к заключению контракта на использование технологий с НАСА. Потенциал этой технологии был также отмечен наградой Министерства энергетики (DOE) в 1991 году в виде гранта на доведение технологии тепловых трубок до сведения общественности.

Тепловые трубки для осушения и рекуперации энергии

В системе кондиционирования воздуха, чем холоднее становится воздух, проходя через охлаждающий змеевик, тем больше влаги конденсируется. Тепловые трубки HPT охватывают охлаждающий змеевик, при этом одна часть тепловой трубки находится в потоке возвратного воздуха, а другая часть - в потоке приточного воздуха. Теплый входящий воздух предварительно охлаждается испарительной (предварительной) секцией тепловых трубок. Затем воздух дополнительно охлаждается (переохлажден) охлаждающим змеевиком для большего удаления влаги.Затем воздух пассивно нагревается конденсатором (подогревателем) тепловых трубок, чтобы снизить относительную влажность. Воздух, выходящий из системы тепловых труб, теперь имеет гораздо более низкую влажность и более низкую относительную влажность.

Не потребляя энергии, за исключением небольшого увеличения статического давления, эффект предварительного охлаждения тепловой трубки позволяет охлаждающему змеевику работать при более низкой температуре, что значительно увеличивает способность системы удалять влагу. При более низкой влажности воздух в помещении становится более комфортным при более высоких настройках термостата, что приводит к чистой экономии энергии.

Тепловые трубы также используются для рекуперации энергии в качестве теплообменника между потоками приточного и вытяжного воздуха. Не имея движущихся частей и механизма наклона, модули рекуперации энергии HPT имеют явное преимущество перед конкурентами и другими технологиями.

Рынки технологий тепловых труб

Достижения

HPT в области тепловых трубок открыли множество крупных рынков с широким спектром приложений. Коммерческие и промышленные приложения включают, помимо прочего, медицинские и медицинские учреждения, центры обработки данных, школы, супермаркеты, рестораны, библиотеки и архивы, склады, отели, общественные и коммерческие здания и высокотехнологичные объекты.

В 1989 году компания приступила к проектированию и установке коммерческих систем с тепловыми трубками, используемых для осушения и пассивного охлаждения. Ранние установки включали системы охлаждения для государственных радаров и станций спутникового слежения, рекуперацию тепла для зданий с использованием наружного воздуха и решение проблем с влажностью в зданиях.

К 1990 году компания открыла для себя огромный рынок коммерческих систем осушения HVAC. Компания начала проводить исследования рынка и тесно сотрудничать с рядом коммунальных предприятий, выбирая инженеров и национальные сети ресторанов для установки, тестирования и контроля тепловых труб.Результаты были очень хорошими, и технология стала центральным элементом многочисленных презентаций на мастер-классах и семинарах.

С тех пор распространение тепловых трубок стало очевидным благодаря многочисленным установкам.

После 2009 года основной рынок HPT переходит на приложения для здравоохранения, образования и центров обработки данных.

Возможности коммерческого применения

Запатентованная технология компании находит множество применений. Коммерческие рынки чрезвычайно восприимчивы к продуктам для осушения и рекуперации тепла.Ниже приведен список некоторых коммерческих применений осушителей HPT и тепловых трубок с рекуперацией тепла.

Трубные нагреватели - Wattco

Использование обычных обогревателей начало значительно сокращаться с течением времени и изменением экономических условий. Со временем традиционные технологии обогревателей стали устаревать. Каждый из них вызывает большие потери тепла и экономические беды.

Изменения в мировых экономических условиях и повсеместное использование технологий превращаются в новейшие технологии обогревателей, которые являются единственным жизнеспособным вариантом.Один из таких нагревателей, который сегодня начал распространяться на рынке технически одаренных нагревателей, - это трубчатый нагреватель.

Трубные нагреватели - это нагреватели, которые специально созданы для того, чтобы убедиться, что они могут поместиться внутри трубы. Стандартные размеры труб, в которых может использоваться этот нагреватель, - это трубы 40 NPS, которые являются стандартными размерами 2 или 3 дюйма.

В первую очередь, тип трубчатых нагревателей и их уникальность гарантирует, что они будут использоваться в различных и различных областях применения по сравнению с другими нагревателями аналогичных категорий.

Приложения

Трубные обогреватели имеют особую конструкцию и уникальную способность помещаться в труднодоступных местах. Делает их пригодными для использования при очень низкой плотности, например:

  • Воски разные
  • Множество густых жидкостей, в том числе смолы и т. Д.
  • Коррозионные среды
  • Патока

В этот момент следует отметить интересный факт, что размещение и конструкция трубчатых нагревателей позволяет трубчатым нагревателям избегать контакта с жидкой средой, которая переносится в трубе.Хотя очевидно, что нагрев является непрямым, важно понимать, что форма нагрева элемента трубы используется для обеспечения надлежащего нагрева источников жидкости.

Одним из основных преимуществ такого применения является то, что это снижает усталость нагреваемого резервуара после его опорожнения. В противном случае это могло повлечь дополнительные расходы на обслуживание предприятий.

Конструкция

Конструкция трубчатых нагревателей отличается от других типов нагревателей из-за их отличной формы и размера. Большинство трубчатых нагревателей изготавливаются с помощью поддерживающей керамики. Это позволяет им выдерживать большое количество теплового тепла, проходящего через поддерживающие его катушки. Термопары, поставляемые вместе с трубчатыми нагревателями, могут также служить и для других целей.

Их можно использовать в качестве регуляторов интенсивности нагрева, поскольку они могут передавать показания температуры на цифровые преобразователи. Иногда стальные трубы также используются в трубных нагревателях, прежде всего из-за их значительной коррозионной стойкости и свойств, связанных с теплопередачей.Использование стальных труб в трубчатых нагревателях широко используется в нефтехимической промышленности. При этом лучший тип нагревательного материала, используемого для обогрева труб, - это открытые змеевики. Это во многом объясняется их экономической жизнеспособностью на таком конкурентном экономическом рынке.

Нагревание до радиационного обогрева трубы PEX

В системе водяного водяного отопления пола используется нагретая вода, протекающая по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней.Любезно предоставлено фото: REHAU

Со времен Римской империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение. С разработкой передовых материалов в 1960-х годах, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легко доступным.

Труба

PEX уже широко используется в Европе для теплых полов.В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате. Эти объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

В системе водяного водяного отопления пола используется нагретая вода, протекающая по трубам или трубам под полом.Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (Рисунок 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления.Эти традиционные материалы также могут быть трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта по сравнению с системами трубопроводов PEX, которые могут быть собраны в наборы домовладельца своими руками.

Рис. 1 Традиционное распределение лучистого тепла. Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления.Помимо простоты использования, PEX популярен потому, что:

  • Он может обогреть все в комнате равномерным и равномерным теплом.
  • Может быть проще установить, чем другие материалы.
  • Экономичен, снижает эксплуатационные расходы.
  • Системы
  • Hydronic бесшумны и чисты - нет шумных вентиляторов или сухого продуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
  • Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут отрегулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
  • Трубные системы PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона - один из первых в США, кто получил Знак одобрения свободы ™ - поддерживаемую отраслью и ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными. Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

Факты и цифры о трубе PEX
PEX представляет собой трехмерную молекулярную связь, создаваемую в структуре пластика до или после процесса экструзии.С помощью химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением. Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с обратной и обратной связью

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные параметры давления (PDB) и минимально требуемой прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартные технические условия на трубы из сшитого полиэтилена (PEX), ASTM F 877, Стандартные технические условия для горячего и холодного пластика из сшитого полиэтилена (PEX) Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).


Три метода сшивки полиэтилена

Излучение
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок с помощью обычного оборудования. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Engel (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и под высоким давлением подается смесь в экструдер. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Обработка перед экструзией заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи. Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними цепями полиэтилена. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.


Труба

PEX может быть изготовлена ​​с кислородным барьером из EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая обжимные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением. ) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Труба обычно устанавливается в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого нагрева. Обученный и сертифицированный установщик может обеспечить оптимальную работу системы и достижение прогнозируемой экономии средств.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях для обогрева небольших помещений, например, ванной комнаты, используется бытовая система горячего водоснабжения.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он, очевидно, не очень устойчив, - говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность - важный фактор, повлиявший на постройку этого дома.”

«PEX делает сияющий практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его легче размещать в виде петель из-за его гибкости.
- Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями на расстояниях, определенных проектировщиком.

Поступающая вода самая теплая, поэтому она сначала направляется в зоны с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубы перед выходом располагается в зонах с меньшими потерями тепла. Например, большинство систем спроектировано для запуска первой - и самой теплой - части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Необходимый линейный фут трубы зависит от многих факторов. Но, как правило, в жилой системе часто используется около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими потерями тепла количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Трубу PEX можно укладывать в пол несколькими способами.Для новой конструкции трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек, с заливкой бетона или раствора поверх. Для подвесного пола трубку можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

При необходимости трубу можно установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на квадратный дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).

Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делают

Проект экономии

: изоляция труб горячего водоснабжения для экономии энергии

Вы здесь

УРОВЕНЬ ПРОЕКТА
СРЕДНИЙ

ЭКОНОМИЯ ЭНЕРГИИ
3% -4% ежегодно

ВРЕМЯ ЗАВЕРШЕНИЯ
3 ЧАСА НА МАЛЕНЬКИЙ ДОМ

903

- СТОИМОСТЬ 903

Изоляция труб с горячей водой снижает теплопотери и может повысить температуру воды на 2–4 ° F выше, чем могут дать неизолированные трубы, что позволяет снизить установленную температуру воды. Вам также не придется так долго ждать горячей воды, когда вы включите кран или душ, что помогает экономить воду.

Оплата кому-либо за изоляцию ваших труб - как самостоятельный проект - может не иметь экономического смысла. Но если сделать изоляцию во время нового строительства дома, во время других работ с водонагревателем или трубами, или самостоятельно изолировать трубы, то это того стоит. В особых случаях, например, когда топливо, используемое для нагрева воды, очень дорогое, трубы проходят большое расстояние, трубы подвергаются воздействию очень холодного воздуха (в этом случае их все равно следует изолировать, чтобы предотвратить замерзание), и если домохозяйство потребляет много воды, можно получить гораздо большую экономию энергии.В этих случаях экономия средств может компенсировать оплату того, что кто-то сделает эту работу за вас.

Источник: Save Energy at Home, ENERGY STAR

В этом видео представлены пошаговые инструкции о том, как эффективно изолировать трубы с горячей водой, сэкономив энергию и деньги.

ПЕРЕД НАЧАЛОМ

  • Определите тип изоляционного материала, который вы хотите использовать, сколько вам потребуется (длина труб) и размер трубы (сопоставьте внутренний диаметр муфты с внешним диаметром трубы для плотное прилегание).
  • Для электрических водонагревателей чаще всего используются муфты из полиэтилена или неопрена.
  • На газовых водонагревателях изоляция должна располагаться на расстоянии не менее 6 дюймов от дымохода. Если трубы находятся в пределах 8 дюймов от дымохода, самым безопасным выбором будет использование стекловолоконной трубы (толщиной не менее 1 дюйма) без облицовки. Вы можете использовать проволоку или ленту из алюминиевой фольги, чтобы прикрепить ее к трубе.

ТОРГОВЫЙ СПИСОК

  • Рулетка
  • Гильзы для труб или полоски стекловолоконной изоляции из вашего хозяйственного магазина
  • Акриловая или изолента, или кабельные стяжки для закрепления рукавов, или лента из алюминиевой фольги или проволока для крепления стекловолоконной трубы -wrap
  • При использовании стекловолоконной обертки для труб используйте перчатки, длинные рукава и брюки.
  • Ножницы, нож для резки коробок или канцелярский нож для разрезания изоляции.
  • Фара или свет при работе в подвальном помещении или в темноте.

ПОШАГОВАЯ ИНСТРУКЦИЯ

1) Измерьте трубы.

Начиная с водонагревателя, измерьте длину изоляции, необходимую для покрытия всех доступных труб с горячей водой, особенно первых 3 фута трубы от водонагревателя. Также неплохо изолировать входные трубы холодной воды для первых 3 футов.

2) Обрежьте трубную муфту.

Обрежьте изоляцию на необходимую длину.

3) Установите трубную муфту.

Поместите трубную муфту так, чтобы шов был на трубе лицевой стороной вниз.

4) Закрепите трубную муфту.

Лента, проволока или зажим (с кабельной стяжкой) через каждые пару футов, чтобы закрепить его на трубе.

Ремонт медных труб своими руками без пайки [Видео] - Калькулятор затрат на перепланировку



В этом руководстве мы объясним, как исправить замерзшие / потрескавшиеся медные трубы (или трубки PEX) менее чем за 1 час и сэкономить не менее 200 долларов.Общий бюджет на этот ремонт составляет всего 40-50 долларов (включая инструменты).

Зима приближается, и для многих штатов она уже наступила (в Буффало, штат Нью-Йорк, и в других частях Среднего Запада в ноябре выпало более 6 футов снега). Это означает замерзание труб, отсутствие печного топлива и необходимость перезапуска (промывки) котла, ремонта труб с трещинами и утечек.

Хотя отсутствие тепла и ремонт сантехнического и отопительного оборудования - это не весело, это ОЧЕНЬ дорого.Одно посещение сантехника может стоить вам 200-300 долларов в одиночку, без запчастей и большого количества ремонта. И это с учетом того, что вы действительно можете пригласить сантехника к вам домой. Сейчас у них самый лучший сезон, а это значит, что сантехники очень заняты и повышают ставки. И вдобавок ко всему этому, весьма вероятно, что даже если к вам придет aplub = mber, качество работы может быть ниже среднего, и вы даже не узнаете, что они сделали плохую работу, а там нет гарантии.

Звучит очень мрачно, но не бойтесь! Мы разобрались с этими проблемами и поделимся с вами секретами того, как вы можете выполнять большую часть работы самостоятельно и за очень небольшие деньги! Итак, приступим.



Крепление замерзших труб (медные или полиэтиленовые)

Существует простой, недорогой и БЕЗОПАСНЫЙ способ самостоятельно отремонтировать треснувшие / замерзшие трубы, в большинстве случаев менее чем за 50 долларов, и он не требует пайки (если вы не хотите паять). Решением является использование латунных нажимных фитингов, которые могут подключаться как к МЕДИ, так и к PEX, и не требуют пайки, а установка всего занимает всего несколько минут.

Но сначала позвольте мне объяснить, как я дошел до того, что починил водопровод.

В 2010 году у нас закончился мазут, находясь за границей, а когда мы вернулись, мы обнаружили замерзшие / треснувшие трубы и воду на первом этаже и в подвале. К счастью, протекание протекало всего 1 день (несколько дней была очень холодная погода, а за день до нашего возвращения стало теплее).

Мы вызвали сантехника, который отремонтировал замерзшие трубы, спустил воздух из водяного контура и перезапустил систему отопления. Стоимость составила 650 долларов, и страховая компания заплатила больше всего (включая поврежденный паркетный пол).

Однако после «ремонта» система отопления стала очень неэффективной. Тогда я не знал, в чем проблема, но позже выяснил, что не весь воздух был выпущен из труб, поэтому сантехник плохо справился с работой и снял полную сумму за работу. Это стоило нам (по моей оценке) дополнительных затрат на отопление в размере 500 долларов США.

Как я узнал о проблеме? Что ж - у нас была еще одна заморозка трубы 🙁 и на этот раз я решил сделать это сам.

Итак, первым шагом было перекрыть воду и починить замерзшие трубы отопления.Но поскольку наша система представляет собой гибрид МЕДИ (радиаторы) и трубок из полиэтилена PEX, и я обнаружил несколько треснувших материалов PEX, мне нужно было найти решение, чтобы исправить и то, и другое. Я удаленно знаю, что для PEX требуются специальные инструменты для обжима, которые стоят более 89 долларов за набор, и я не хотел их использовать для одноразового ремонта. Итак, проведя 2 часа в местном магазине Lowe’s, осмотревшись и задавая вопросы, я нашел идеальное решение - латунные нажимные фитинги, которые также производятся в Великобритании, что для меня является признаком качества.

Вот как отремонтировать трубки из замерзшей меди и PEX:


ПРИМЕЧАНИЕ - в видео я называю нажимные фитинги «самозажимным коленом» и «муфтой».

Итак, у меня были следующие проблемы:

1) Моя трубка PEX выступала из пола всего на 4-5 дюймов, так что мне было не с чем работать. Я не мог его согнуть, так как не хватало длины.
2) В исходной настройке PEX был изогнут, что создавало нагрузку на трубку, что облегчало растрескивание PEX при замерзании.
3) Мне пришлось подсоединить полиэтиленовый пластик к медным трубам и убедиться, что они не протекают.
4) Я не мог паять, так как это расплавило бы трубку PEX.

Как отремонтировать замерзшие трубы с помощью нажимных фитингов

A) Соедините МЕДЬ с МЕДью:

Найдите нажимной фитинг подходящего размера.Если у вас труба 3/4 ″, а радиатор (обычно) также 3/4 ″, то вы получите 3/4 ″ прямой или угловой фитинг. Если вы подключаете трубы от 1/2 ″ до 3/4 ″, приобретите фитинг этого размера.

Обрежьте трубу, удалив пузырек из трещин (при необходимости снимите несколько ребер радиатора, чтобы открыть больше трубы). Очистите концы проволочной втулкой / щеткой для труб и удалите пыль. Вам понадобится около 3/4 дюйма трубы, открытой с каждого конца, для вставки в нажимной фитинг.

Когда трубы подготовлены, вставьте один конец трубы в фитинг до упора.Затем вставьте другой конец как можно глубже. Вот и все! Теперь ваши трубы отремонтированы и не имеют утечек (при условии, что вы все сделали правильно).

B) Подсоедините PEX к PEX или PEX к медной трубе:

При вставке трубки PEX в нажимной фитинг необходимо использовать небольшой пластиковый адаптер (вставку), входящий в комплект поставки. Это укрепит конец вашего нажимного фитинга и гарантирует, что он не треснет внутри фитинга. Это очень важный шаг.

Чтобы вставить PEX в нажимной фитинг, обрежьте конец PEX заподлицо острым универсальным ножом (это очень легко сделать.Убедитесь, что это прямой разрез и что PEX не поврежден. Вставьте прилагаемую пластиковую деталь в PEX и вставьте PEX в Push Fitting как можно глубже. Обычно он должен составлять 3/4 дюйма.

На противоположный конец нажимного фитинга вставьте медь или PEX, следуя приведенным выше инструкциям. Вот и все - ваш ремонт закончен, и ваши трубы не должны протекать.

Затраты:

Я купил все свои запчасти в Lowe’s, поэтому предоставлю их ссылки. Кроме того, я пошел в Home Depot, но их толкатели НЕ указывают, где они были сделаны, поэтому я предполагаю, что Китай, в то время как Blue Hawk, который я использовал, произведены в Великобритании.

1 латунный нажимной фитинг Blue Hawk $ 7,95
Резак для медных труб Kobalt от 1/8 дюйма до 1-1 / 8 дюйма - 10,98 долларов США
Щетка для медных трубок $ 9,98

Возможно, вам понадобится 2 или 3 штуцера разных размеров, но даже с учетом налога с продаж перечисленные выше инструменты и детали стоят МЕНЬШЕ 50 долларов США.

Дополнительные примечания

В большинстве случаев, если ваши трубы отопления замерзают, повреждение обычно происходит на трубе радиатора, так что это должно быть первое место, куда вы должны смотреть. Причина этого в том, что производители радиаторов для плинтусов используют тонкостенные медные трубы (намного тоньше, чем обычные медные трубки 1/2 дюйма или 3/4 дюйма, продаваемые в Lowe’s, Home Depot или Plumbing), поэтому даже небольшое напряжение вызывает трещины.

Это действительно хорошо для вас, поскольку позволяет легко и недорого найти утечку и произвести ремонт. Обычно радиатор плинтуса можно спасти, заменив лишь небольшой участок трубы.

Если вам нужно обнажить несколько дюймов трубы, просто отрежьте алюминиевые ребра металлическими ножницами.

ДАЛЕЕ: Вы все еще не закончили, так как теперь вам нужно наполнить трубы водой и спустить воздух.

Вскоре мы опубликуем руководство о том, как доливать воду и удалять воздух в большинстве бойлеров с принудительной подачей горячей воды.Будьте на связи.

Вас может заинтересовать:

Home Depot / Lowe’s Price Matching

Монтаж крана для душа с помощью Push-фитингов своими руками (видео)

тепловых трубок | Noren Thermal, Inc.

Это демонстрация, которую вы увидите на нашем стенде на торговых выставках. Людей просят взять в руки одну из наших тепловых трубок, а затем поочередно перемешивать ледяную воду и горячую воду, чтобы оценить, насколько быстро наши тепловые трубки передают тепловую энергию.Г-н Норен придумал этот метод демонстрации работы тепловой трубки, предлагая клиентам размешивать кофе с помощью специальной никелированной тепловой трубки, которую он держал в кармане рубашки. Демонстрация оставляет неизгладимое впечатление и часто вызывает «Вау!» от человека, держащего тепловую трубку.

Что такое тепловая трубка?

Тепловые трубки являются наиболее распространенными пассивными системами с капиллярным приводом из двухфазных систем. Двухфазный теплообмен включает фазовый переход жидкость-пар (кипение / испарение и конденсация) рабочего тела.Компания Noren products, лидер в области технологий тепловых труб, специализируется на проектировании, разработке и производстве пассивных двухфазных теплопередающих устройств с 1968 года.

Тепловые трубки обладают чрезвычайно эффективной высокой теплопроводностью. В то время как твердые проводники, такие как алюминий, медь, графит и алмаз, имеют теплопроводность от 250 Вт / м • К до 1500 Вт / м • К, тепловые трубы имеют эффективную теплопроводность от 5000 Вт / м • К до 200 000 Вт / м • К. Тепловые трубки передают тепло от источника тепла (испарителя) к радиатору (конденсатору) на относительно большие расстояния за счет скрытой теплоты испарения рабочего тела.Тепловые трубы обычно имеют 3 секции: секцию испарителя (вход / источник тепла), адиабатическую (или транспортную) секцию и секцию конденсатора (выход / поглотитель тепла).

Узнать больше

Стандартный диаметр

Чтобы лучше удовлетворить ваши требования к удалению тепла, тепловые трубки Noren предлагают уникальную возможность создавать различные изгибы, плоскости и размеры в рамках конструкции. Мы можем создавать решения с разными углами и плоскостями, сохраняя при этом теплопередачу, необходимую для вашего индивидуального применения.

Ниже приведены стандартные изгиб с радиусом . Noren также предлагает и поставляет гибку на заказ. Наши опытные инженеры и производственная команда неизменно обеспечивают исключительную теплопередачу в различных конфигурациях.

9

0,125

31 31

Радиус изгиба по средней линии круглой изогнутой трубы

Радиус центральной линии круглой изогнутой трубы Радиус изгиба по средней линии

Плоскогибочная труба

Диаметр трубки

Стандарт

Минимум

Стандартный

Минимум

Минимум

Ø.125

0,375

0,188

0,375

0,188

0,250

0,125

0,218

0,438

0,218

0,250

0,125

Ø.250

0,563

0,375

0,563

0,375

0,375

0,187

0,187

0,531

0,688

0,531

0,375

0,187

Ø.375

0,938

0,562

0,938

0,562

0,500

0,250

0,250

3

0,875

1,500

0,875

0,750

0,375

Ø.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
