49 164

Узел коллекторный для отопления этажный с левым подключением на 6 выходов PLP УКЭО-Л-25-Р25-А20-50СТ-100-6-15-Р15-ВП110-АВ-КД

ПОДРОБНЕЕ

22 698

Узел коллекторный для отопления этажный с правым подключением на 2 выхода PLP УКЭО-П-25-АИ-А15-50СТ-100-2-15-Р15Э-ВП110-РВ-КД

ПОДРОБНЕЕ

31 392

Узел коллекторный для отопления этажный с левым подключением на 2 выхода PLP УКЭО-Л-25-Р25-А15-50СТ-100-2-15-Р15-ВП110-АВ-КД

ПОДРОБНЕЕ

Коллектор TIM MR135N-3/4-C-2, 3/4″х16 мм, внутренняя/наружная, 2 выхода, 45°, с вентилями 6534355 Ко

ПОДРОБНЕЕ

27 798

Узел коллекторный для отопления этажный с правым подключением на 4 выхода PLP УКЭО-П-25-АИ-А20-50СТ-100-4-15-Р15Э-ВП110-РВ-КД

ПОДРОБНЕЕ

40 788

Узел коллекторный для отопления этажный с левым подключением на 4 выхода PLP УКЭО-Л-25-Р25-А20-50СТ-100-4-15-Р15-ВП110-АВ-КД

ПОДРОБНЕЕ

16 020

Комплект коллекторного узла Giacomini R553DK 1″ x 18 /3 для отопления (R553DK103) Производитель:

ПОДРОБНЕЕ

17 609

Комплект коллекторного узла Giacomini R553DK 1″ x 18 /4 для отопления (R553DK104) Производитель:

ПОДРОБНЕЕ

35 580

Узел коллекторный для отопления этажный с левым подключением на 3 выхода PLP УКЭО-Л-25-Р25-А15-50СТ-100-3-15-Р15-ВП110-АВ-КД

ПОДРОБНЕЕ

36 414

Узел коллекторный для отопления этажный с левым подключением на 4 выхода PLP УКЭО-Л-25-АИ-А20-50СТ-100-4-15-Р15-ВП110-РВ-КД

ПОДРОБНЕЕ

27 018

Узел коллекторный для отопления этажный с левым подключением на 2 выхода PLP УКЭО-Л-25-АИ-А15-50СТ-100-2-15-Р15-ВП110-РВ-КД

ПОДРОБНЕЕ

узел для отопления

87 783

Узел коллекторный отопления этажный Пульсар Ду20 на 11 отводов, правый Вид: коллектор, Материал:

ПОДРОБНЕЕ

44 790

Узел коллекторный для отопления этажный с левым подключением на 5 выходов PLP УКЭО-Л-25-Р25-А20-50СТ-100-5-15-Р15-ВП110-АВ-КД

ПОДРОБНЕЕ

42 492

Узел коллекторный для отопления этажный с правым подключением на 10 выходов PLP УКЭО-П-25-АИ-А25-50СТ-100-10-15-Р15Э-ВП110-РВ-КД

ПОДРОБНЕЕ

31 884

Узел коллекторный для отопления этажный с правым подключением на 6 выходов PLP УКЭО-П-25-АИ-А20-50СТ-100-6-15-Р15Э-ВП110-РВ-КД

ПОДРОБНЕЕ

29 658

Узел коллекторный для отопления этажный с правым подключением на 5 выходов PLP УКЭО-П-25-АИ-А20-50СТ-100-5-15-Р15Э-ВП110-РВ-КД

ПОДРОБНЕЕ

59 802

Узел коллекторный для отопления этажный с левым подключением на 8 выходов PLP УКЭО-Л-25-Р25-А25-50СТ-100-8-15-Р15-ВП110-АВ-КД

ПОДРОБНЕЕ

17 451

GIACOMINI Коллекторный узел 1″x3/4″E/6 сборный Giacomini Производитель: Giacomini

ПОДРОБНЕЕ

54 600

Коллектор TECE для систем отопления с термостатическими клапанами 1х3/4ЕК 12 контуров, круглое сечение

ПОДРОБНЕЕ

19 700

КАРАТ-601-Н-15-40-У-4-П-М-25-Р Узел коллекторный распределительный

ПОДРОБНЕЕ

37 800

КАРАТ-601-Н-15-40-У-6-Л-М-25-БС Узел коллекторный распределительный

ПОДРОБНЕЕ

31 900

КАРАТ-601-Н-15-40-У-6-Л-М-25-БР Узел коллекторный распределительный

ПОДРОБНЕЕ

33 911

КАРАТ-601-Н-15-40-У-4-П-М-25-БС Узел коллекторный распределительный

ПОДРОБНЕЕ

33 900

Коллекторная группа для отопления и теплого пола Oventrop Multidis SF 9 Производитель: oventrop,

ПОДРОБНЕЕ

37 800

КАРАТ-601-Н-15-40-У-6-П-М-25-БС Узел коллекторный распределительный

ПОДРОБНЕЕ

20 900

КАРАТ-601-Н-15-40-У-6-Л-М-25-Р Узел коллекторный распределительный

ПОДРОБНЕЕ

84 262

Узел коллекторный отопления этажный Пульсар Ду25 на 10 отводов, левый Вид: коллектор, Материал:

ПОДРОБНЕЕ

79 656

Узел коллекторный этажный “Пульсар” на 9 отводов; 0-П-25- Р25-А20-50ЧСТ-9-Р15-15-ВА-КД-0

ПОДРОБНЕЕ

92 569

Узел коллекторный отопления этажный Пульсар Ду20 на 12 отводов, правый Вид: коллектор, Материал:

ПОДРОБНЕЕ

2 страница из 60

Коллекторный узел для отопления

принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

• Принцип функционирования распределителя
• Типы коллекторов в системах отопления
  • Тип #1 — радиаторное коллекторное отопление
  • Тип #2 — гидравлическая стрелка
  • Тип #3 — солнечные коллекторные установки
• Модификации распределительных гребенок
• Рекомендации грамотного выбора
• Правила установки и подключения
• Выводы и полезное видео по теме

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

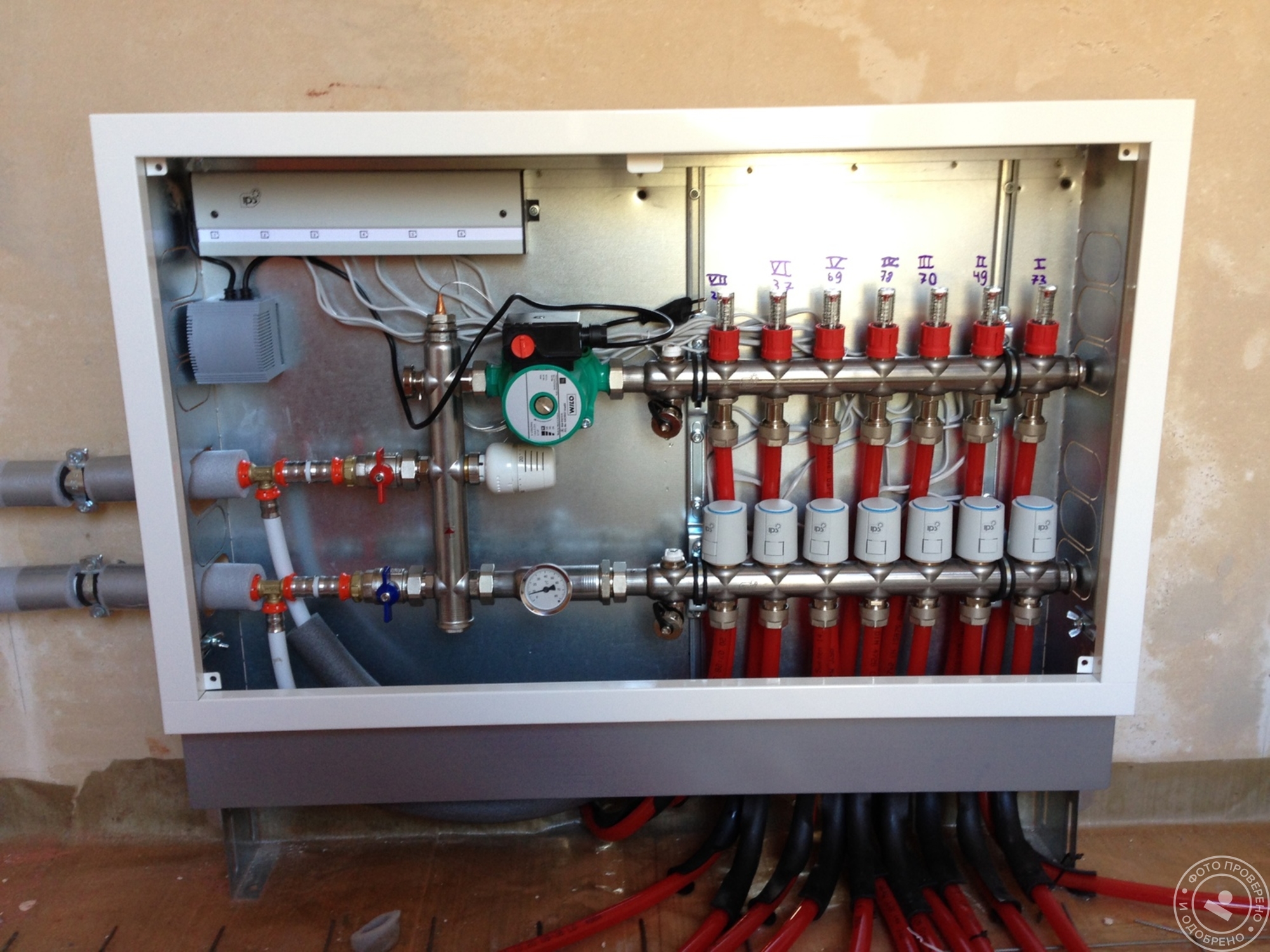

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм³.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных «Теплых полов»

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

• избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
• за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
• в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

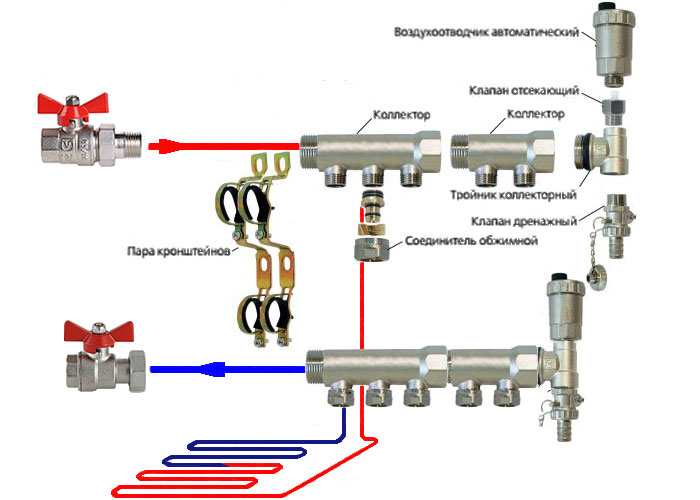

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать , дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают . Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Выводы и полезное видео по теме

Видео-руководство по последовательной сборке коллекторного блока:

Видео-обзор установки и работы модульного пластикового коллектора:

Распределительный узел для «теплого пола»:

Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления.

Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.

Если обладаете необходимыми знаниями или есть опыт подключения коллекторной системы отопления, пожалуйста, поделитесь им с нашими читателями. Сделать это можно оставив комментарий внизу статьи.

Коллекторы лучистого тепла, Коллекторы PEX для лучистого отопления

Коллекторы лучистого тепла предназначены для упрощения процесса установки и сокращения времени и затрат, связанных с установкой системы лучистого отопления пола, плинтусного отопления или системы снеготаяния. Эти комплексные решения содержат все основные компоненты, необходимые для мониторинга, балансировки и обслуживания системы лучистого отопления без необходимости использования сложных трубопроводов или дорогостоящих компонентов.
Эти коллекторы подходят для широкого спектра установок, в том числе для лучистого отопления в бетонных плитах, систем скрепления степлером в основании, встраиваемых в пол тонких плитных (гипсовых) или панельных систем и многих других.

Размер

Чтобы выбрать коллектор лучистого тепла надлежащего размера, сопоставьте количество цепей трубок PEX (контуров) в системе с размером ответвления коллектора. Общие рекомендуемые методы установки для систем лучистого отопления:
200–250 футов для труб PEX 3/8 дюйма на контур.
300–350 футов для труб PEX 1/2 дюйма на контур.
400–500 футов для 5/8-дюймовых труб PEX на контур.

Для систем снеготаяния:
250 футов для труб PEX 5/8″ на контур.
300 футов для труб PEX 3/4 дюйма на контур.

Например, для участка площадью 900 кв. футов с трубами PEX 1/2 дюйма, установленными на расстоянии 9 дюймов (по центру), потребуется около 1200 футов трубок 1/2 дюйма. Разделите это число на рекомендуемую длину цепи: 1200 / 300 = 4. Если число имеет десятичную дробь, округлите его до ближайшего значения. Цифра 4 указывает на то, что для системы лучистого тепла требуется комплект коллектора лучистого тепла с 4 ответвлениями. Разделите общую длину трубы на количество ответвлений, и вы получите среднюю длину трубы на контур: 1200/4 = 300 футов.

Установка

Правильная установка коллектора лучистого тепла гарантирует наилучшую производительность системы. Радиационный коллектор с балансировочными клапанами — это обратный коллектор, и он должен быть сверху. Подающий коллектор с индикаторами расхода (расходомерами) должен располагаться внизу. Если труба PEX установлена ​​на уровне или ниже уровня коллекторной станции, эта конфигурация позволит воздуху выходить в самую высокую точку системы, которая является обратным коллектором, где установлено устройство для удаления воздуха.
Если коллекторная система расположена в подвале или ниже уровня системы отопления, то подающий коллектор должен быть верхним, а обратка – нижним.

Одним из отличительных преимуществ системы крепления является то, что она смещает коллектор лучистого тепла от стены и обеспечивает более удобный доступ, упрощенное техническое обслуживание и более легкую установку труб PEX. Индикаторы расхода служат вторичными клапанами и могут регулироваться для увеличения или уменьшения расхода воды через отдельные ответвления. По умолчанию запорные шаровые краны имеют поворот на 180 градусов (прямой). 9Клапаны 0 градусов (угловые) можно приобрести для модернизации.

Ручные балансировочные клапаны на возвратном коллекторе лучистого тепла позволяют регулировать расход воды через отдельно выбранную ветвь от 0% до 100%. Поскольку радиационные коллекторы часто обслуживают несколько зон или помещений, и почти невозможно, чтобы все контуры были одинаковой длины, необходимо отрегулировать поток через ответвления коллектора, чтобы каждый контур получал необходимое количество горячей воды (больше горячей воды для более длинная петля и меньше для более короткой).
Для автоматического управления потоком горячей воды для каждой ветви необходимо установить приводы распределителя лучистого тепла (автоматические балансировочные клапаны). Если коллектор обслуживает одну зону (например, одну большую комнату, склад или гараж), приводы не требуются, вместо них можно использовать клапан для одной зоны или зональный циркуляционный насос.

Обратите внимание, что этот тип коллектора PEX может быть установлен в перевернутом виде, при этом выходы трубок PEX направлены вверх, что удобно, когда коллектор расположен в подвале и обогревает этаж выше. Тем не менее, вентиляционные отверстия должны быть закрыты, и необходимо установить отдельное устройство для удаления воздуха.

Коллекторы

– Коллекторы лучистого тепла онлайн Коллекторы

– Коллекторы лучистого тепла онлайн

Все коллекторыКоллекторПредставлениеЛучшие продажиВ алфавитном порядке: A-ZВ алфавитном порядке: Z-APЦена: от низкой до высокойЦена: от высокой до низкойДата: от новой до старойДата: от старой к новой Отопление

Латунные коллекторы лучистого тепла с совместимыми выходами — 2 контура 1″ и 1/2″ NPT для обогрева пола $115,00

Гидронный лучистое тепловое коллектор Латунь – 6 петли 1 “& 1/2” NPT

Гидронный лучистое тепловое выпуск и 1/2″ NPT

Коллектор радиаторного отопления Hydronic, латунь – 3 петли 1″ и 1/2″ NPT $129,00

Коллектор лучистого тепла, латунь – 4 петли 1″ и 1/2″ NPT для управления водопроводом и отоплением

Коллектор лучистого тепла, латунь — 4 петли 1 дюйм и 1/2 дюйма NPT для управления водопроводом и отоплением $142,00

Коллектор лучистого отопления Hydronic, латунь — 8 петель, 1″ и 1/2″ NPT

Коллектор лучистого отопления Hydronic, латунь — 8 петель, 1″ и 1/2″ NPT $199,00

Коллектор лучистого отопления, латунь — 5 петель 1″ и 1/2″ NPT для системы горячего водоснабжения

Коллектор лучистого тепла, латунь – 5 контуров 1″ и 1/2″ NPT для системы бытового горячего водоснабжения » NPT для таяния снега и подогрева пола на подъездной дорожке

Коллектор лучистого теплого пола Hydronic, латунь — 12 петель 1″ и 1/2″ NPT для таяния снега и обогрева пола на подъездной дорожке $259,00

Коллектор лучистого тепла Латунь – 10 контуров 1″ и 1/2″ NPT для водяного лучистого отопления пола $225,00

Система лучистого отопления ALFA обеспечивает централизованное управление горячей и холодной водой, которая питает гибкие линии подачи PEX к отдельным приборам. Сантехника из латунного коллектора по сравнению с системами сантехники с жесткими трубами, использование этой системы лучистого теплого пола дешевле из-за ее размера и возможности контролировать множество различных зон из одного места. Наш излучающий коллектор PEX позволяет контролировать температуру и скорость потока воды, настраивать автоматические регуляторы потока, сливать воду из системы и многое другое. Эта особая система лучистого горячего водоснабжения изготовлена ​​из латуни 57-3, имеет никелированные шаровой кран и клапан выпуска воздуха, а также порты подачи/возврата 1 дюйм и ответвления 1/2 дюйма (можно преобразовать в 3/4 дюйма). “с помощью адаптеров). Он включает в себя автоматический воздухоотводчик, запорный клапан, сливные клапаны с выпускными крышками, датчик температуры, проточный клапан, балансировочный клапан/ручное колесо для подающего и возвратного стволов. Его никелированный латунный материал обладает более высокой теплопроводностью, быстрее нагрев и врезка в пластиковые трубы, чем в трубы из нержавеющей стали.

• Совместим с выходными патрубками 1/2″
• Монтажный кронштейн из нержавеющей стали для тяжелых условий эксплуатации
• Клапан расхода (метры) — показывает расход тепла, распределяемого по системе.
• Запорные клапаны включают соединения 1″ NPT и датчики температуры для контроля температуры подачи и возврата.
• Дренажный клапан 3/4″ имеет адаптеры и колпачок для удобного слива и наполнения системы отопления. С помощью автоматических воздухоотводчиков / воздухоотводчиков можно удалить воздух из системы лучистого тепла.
• (адаптеры 1/2 дюйма в комплект не входят). Напишите нам, если вам нужны адаптеры 1/2 дюйма или 3/4 дюйма.

Детали

• Датчик температуры, для вашего удобства отображающий как Фаренгейты (120F), так и Цельсия (80C)
• 1 дополнительный колпачок на обоих сливных клапанах можно использовать для перевода выпускного отверстия в режим ожидания
• Ручные клапаны позволяют регулировать расход
• Запорные вентили на подающем и обратном патрубках
• Сливной клапан можно использовать в качестве дополнительного сливного отверстия
• Зональный клапан может использоваться для управления различными зонами
• Вентиляционный клапан для продувки воздуха в процессе заполнения водой.

Теплый пол необходим каждому дому. Если вы живете в холодном климате, то для выживания в морозы вам нужен теплый пол с лучистым коллектором. Коллектор – это система, с помощью которой можно управлять системой обогрева пола. Radiant Manifold состоит из сети трубопроводов под полом. Горячая вода распределяется по полу, обеспечивая тепло. Он возвращается в котел из отдельной сети, чтобы снова нагреть и повторить цикл.

Подробнее о коллекторах для лучистого отопления от WiseWater Alfa Heating Company

Коллектор лучистого пола дешевле по сравнению с другими системами отопления с фиксированными трубами. Radiant Manifold имеет диапазон размеров в соответствии с вашими предпочтениями. Коллектор имеет датчик температуры и ручные клапаны для легкого контроля температуры. Кроме того, вы получаете возможность регулировать скорость потока и автоматическую систему слива воды в этой системе обогрева полов. Коллектор водяного лучистого теплого пола поддерживается прочным монтажным кронштейном из нержавеющей стали. Материал из никелированной латуни, используемый для этого коллектора лучистого тепла, гарантирует более высокую теплопроводность и более быстрый нагрев.

Компоненты коллектора

Коллектор состоит из нескольких компонентов. Они следующие:

• Съемные шаровые краны: Этот запорный шаровой кран является частью каждой коллекторной системы. Клапан легко снимается для удобства чистки и ремонта.
• Термостат: Коллекторы лучистого тепла имеют качественный термостат как на подающей/поточной, так и на обратной трубе для проверки и регулировки температуры
• Ручные клапаны: Вы можете сбалансировать и отрегулировать расход коллектора вручную с помощью ручных клапанов, чтобы поддерживать идеальную температуру в вашем доме.
• Подающая и обратная трубы: Котел отопления в коллекторной системе лучистого водяного теплого пола имеет две основные трубы. Первая трубка известна как трубка подачи или потока. Вода возвращается в нагреватель через трубку, называемую «возвратной трубкой».
• Вентиляционное отверстие: Предотвращает и удаляет пузырьки воздуха в коллекторе теплого пола.
• Основной дренажный патрубок: Для заполнения и слива воды из коллектора водяного напольного отопления.
• Адаптер и соединители: Соединяет трубы PEX с системой. (Купить отдельно)
• Расходомеры : Для регулировки давления и расхода воды в трубке подачи.

Размеры

В радиационном коллекторе используются «трубы PEX», которые экономичны, могут быть установлены быстро по сравнению с другими методами, а риск воспламенения ниже, чем в любой другой системе коллектора. Доступен широкий ассортимент коллекторов лучистого тепла. Обратитесь к приведенным ниже стандартным размерам, чтобы найти идеальный коллектор водяного лучистого теплого пола для вашего дома.

• Коллектор лучистого тепла Латунь 2-3 Петля на выходе. Идеально подходит для помещений площадью от 600 до 800 кв. футов.
• Коллектор лучистого тепла, латунь, 4 выхода контура будет достаточно для помещений площадью 800–1200 кв. футов.
• Коллектор лучистого тепла, латунь, 5-6 петлевых выходов, идеально подходит для помещений площадью от 1000 до 1300 кв. футов.
• Если площадь, которую вы хотите покрыть, составляет от 1300 кв. до 1700 кв. футов, латунный коллектор лучистого тепла Hydronic с 7-8 петлями на выходе лучше всего подходит для поддержания тепла в этой области.
• Коллектор лучистого тепла, латунь, 8-9 выпускных отверстий для площади пола от 1700 до 2000 кв. футов.
• Для больших площадей доступен латунный коллектор лучистого тепла до 12 петлевых выходов. Этот коллектор водяного отопления может обогреть площадь почти 2500 квадратных футов.

Установка коллектора WiseWater Alfa Heating Company

Коллекторы радиационных коллекторов просты в установке. Материал из никелированной латуни, используемый для системы коллектора отопления, можно легко вставить в пластиковые трубы по сравнению с трубой из нержавеющей стали. Вы можете получить тяжелую раму из нержавеющей стали, которую можно закрепить на любой стене. Этот коллектор лучистого тепла поставляется предварительно собранным, что экономит время. Продается только лучший радиантный коллектор, прошедший испытание под давлением.

Для установки коллектора водяного отопления не требуются дополнительные инструменты PEX. Вам потребуются обычные плоскогубцы, чтобы подсоединить трубку PEX к коллектору.

1. Сначала закрепите коллектор на кронштейне.
2. Подсоедините клапаны.
3. Починить трубы.
4. Выпустите воздух с помощью вентиляционного отверстия перед использованием коллектора лучистого отопления, и он готов к использованию.

На что следует обратить внимание перед установкой

Имейте план: Прежде чем приступить к установке, составьте надлежащий план того, где вы хотите разместить коллектор лучистого отопления. Наличие карты будет полезно и поможет вам определить, где разместить трубы.

Измерьте площадь : Прежде чем покупать и устанавливать, вам необходимо оценить площадь, которую вы хотите покрыть коллектором водяного теплого пола. Доступны различные размеры коллектора. Это влияет на цену коллектора и на то, насколько эффективно нагрев коллектора будет работать на вас.

Конструкция: Если в вашем доме большие окна, это влияет на поглощение тепла домом. Рассмотрите помощь профессионала, чтобы понять, как работает изоляция.
Бюджет: Всегда планируйте свой бюджет. Это поможет вам найти лучшие излучающие коллекторы по бюджету без ущерба для качества.

Подробнее

Часто задаваемые вопросы

Как работает радиационный коллектор?

Радиационный коллектор представляет собой систему, состоящую из нескольких небольших труб, которые покрывают весь пол вашего дома. Маленькие трубы соединены раструбами с двумя большими распределительными трубами. Горячая вода из основного котла поступает в «Расходную трубу» и равномерно распределяется по зонам нагрева.
