Отопительно-варочная печь с котлом водяного отопления

Добавил(а) Administrator

13.02.13 14:48

Как поступить, если площадь отапливаемого помещения велика, состоит из нескольких комнат, которые невозможно обогреть одной печью? Можно конечно поставить несколько печей в доме, но будет ли это экономически оправданным решением вопроса? Одним из выходов из данной ситуации может являться установка печи с котлом водяного отопления. Проект данного обогревательного устройства позаимствован из книги Я.Г. Порфирьева «Печные работы». Конструктивно оно представляет собой отопительно-варочную печь, оборудованную котлом, расположенным в топливной камере печи. Размеры печи в основании составляют 1020х1160 мм при ее высоте 2 м 38 см. Размеры котла: длина – 750 мм, ширина – 500 мм, высота – 350 мм. Теплоотдача печи при двухразовой топке около 5,5 кВт (5000 ккал/ч), теплоотдача котла при усиленной топке  – 17-18 кВт (14-15 тыс. ккал/ч). Использование котла такой конструкции позволяет обогреть помещение площадью до 200 м2. На изготовление и установку котла в печи следует обратить особое внимание. Что является важным в данном случае? Труба верхнего вывода из котла (подача) должна ввариваться в корпус котла в самой верхней его точке. Нагретая вода должна сразу же уходить из котла в систему, а не собираться под верхним перекрытием котла в виде пара. Если там соберется пар, то он, в конце концов, выйдет оттуда в систему, но при этом произойдет гидравлический удар, сопровождаемый хлопком, что может в итоге привести к разрушению системы отопления. При установке котла можно даже несколько поднять тот его край, где находится труба подачи. Котел должен устанавливаться таким образом, чтобы между ним и прилегающими стенками печи оставался промежуток не менее 5-6 мм. Он необходим для компенсации термического расширения котла. Печь желательно устанавливать таким образом, чтобы труба обратной подачи (нижняя в котле) находилась как можно ближе к уровню пола в отапливаемом помещении. Это будет способствовать свободной циркуляции нагретой воды в системе. Если этого сделать невозможно, следует установить насос на систему обратной подачи воды. Для поддержания экономичной работы котла следует по мере необходимости, но не реже одного раза в месяц, производить очистку поверхности котла от сажи и зольных отложений. Варочная плита в данной конструкции печи играет вспомогательную роль. Из-за близости к ней котла она никогда не будет прогреваться так, как это происходит в обычных варочных печах . Поэтому на данной плите сварить что-нибудь будет проблематично. Она служит в основном для того, чтобы разогреть пищу, нагреть воду, либо высушить какие-нибудь овощи, фрукты и т.д. Конечно, это является некоторым неудобством, но приходится выбирать. Получить представление, как устроена данная печь можно из 3D-порядовки. Откройте 3D-порядовку отопительно-варочной печи с котлом водяного отопления. Более подробные сведения можно получить, если посмотреть представленный здесь обучающий видеоролик.     Основная информация по этой печи с подробным описанием каждого ряда находится в проекте. Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF. По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта. Скачать проект отопительно-варочной печи с котлом водяного отопления. Источник Формат файла Скачать Я.Диск zip(pdf,doc) DropBox zip(pdf,doc) При наличии не работающих ссылок просьба сообщить об этом в комментариях. < Предыдущая   Следующая >

Последнее обновление 02. 04.22 14:09



Политика конфиденциальности

Статьи по теме

Печь Кузнецова с водяным отоплением – как выглядит, как работает, из чего сделать

Созданная технология обогрева помещения И. В. Кузнецовым еще в 1962 году до сих пор актуальна и регулярно совершенствуется. Максимальная польза достигается за счет того, что холодный и горячий воздух никуда не выходят, а по мере нагрева или остывания меняются местами. Холодные потоки стелются по низу, а нагретые поднимаются.

Печь водяного отопления Кузнецова

Особенности печки Кузнецова

Обогревательная установка печь Кузнецова с водяным отоплением помимо максимального коэффициента полезного действия в сравнении с иными печными конструкциями имеет еще несколько отличительных параметров.

От того, что весь воздух удерживается внутри системы обогрева, достигаются максимальные температурные показатели, от которых перегорает все, даже зола. Поэтому печь не нужно часто чистить или переживать за засорение продуктами сгорания.

Мощность установки помогает прогреть даже просторное помещение, что дает волю фантазии хозяина дома и печника: возможно выложить практически любые форму, размер.

Выложить сооружение своими руками вполне реально, но за чертежами стоит обратиться к опытному специалисту.

Подробный обзор печки водного нагрева Кузнецова представлен ниже:

Плюсы и минусы водяного отопления

По сравнению со стандартной деревенской печью, модель Кузнецова выделяет больше тепла почти в три раза. Что позволяет использовать ее для отопления больших домов, просторных дач, при том, что итоговая сумма расходов на топливо будет одинаковой.

Расходным материалом для сгорания являются древесина и уголь, которые продаются по достаточно удобной цене, могут быть доставлены на дом, а хранить их можно в ближайшей постройке. Также допускается постройка специального навеса, но тогда лучше его выполнить так, чтобы было как минимум три стены, а через четвертую дрова или угольки не мочили осадки.

КПД печи Кузнецова выше почти вдвое, а постоянный нагрев не испортит, а будет только на пользу кирпичной клади.

Качественный кирпич, цементный раствор – не самые дорогие материалы, поэтому вполне реально сделать хорошую, бюджетную печку.

Преимущества и недостатки конструкции

С другой стороны, для согрева небольшого домика такой вариант совершенно не подойдет – будет слишком жарко.

В период с поздней весны до ранней осени использовать агрегат для готовки не получится, поэтому придется поискать альтернативное решение проблемы питания.

Установленный внутри водяной котел необходимо периодически менять, так как при постоянном нагреве до экстремальных температур нарушается целостность металлического резервуара.

Схема печки с водным контуром

Подключение печки к водяному контуру позволит существенно увеличить эффективность работы установки, что достигается за счет лучшего распространения тепла по дому без повышения мощности горения.

В этом деле очень поможет подробная схема.

При формировании данного типа системы, котел под воду устанавливают по центру печи, как можно ближе к топке или прямо над ней. Через нижнюю трубу происходит подача холодной воды, которая, пройдя сквозь весь контур, нагревается, а сверху, под давлением движения потока, направляется обратно по трубам.

Схема движения воздушного потока

Отсек для теплообмена возможно установить один из двух типов. Однокамерная модель – это прямой резервуар, сформированный котлом или плоским ящиком. Трубчатый вариант предполагает передвижение по размещенным друг над другом трубным каналам.

Большую ценность представляет собой второй способ, так как за счет малого объема наполняемого пространства водный поток постоянно движется по трубам. Следует брать полые направляющие с диаметром не менее 5 см, чтобы вода внутри не закипала.

Вне зависимости от выбора, габариты печи напрямую зависят от того, сколько будет колпачков теплообменного участка, а также какие дополнительные участки нужно встраивать.

Как сделать своими руками

Если решено возводить печку собственными силами, то необходимо особое внимание уделить качеству используемых материалов, подготовить полный набор инструментов, сделать чертеж будущей конструкции или заказать таковой у специалиста.

Материал

В отличие от стандартного отопительного построения, вариант Кузнецова разогревается до экстремальных температур, поэтому простой печной кирпич уже не подойдет.

Нужно выбрать варианты с шамотной добавкой, которая придает кирпичам жаропрочность, огнеупорность. Огнестойкие варианты для всей печи использовать не обязательно, достаточно высоких показателей жаростойкости, а данными изделиями выкладывают топку. Для самой кладки лучше подобрать наиболее адаптированные смеси, способные выдерживать подобную нагрузку.

Какой кирпич нужен

Теплообменный агрегат приобретают в строительном магазине, из высокопрочной стали большой толщины, либо чугуна.

Далее остается найти дверцы, заслонки, ручки, крепежные элементы и прочие вставки.

Инструмент

Помимо закупки материалов, необходимо сразу подготовить все требующиеся инструменты.

Обязательно нужно позаботиться о достаточно большой таре для наведения раствора, но не слишком большой, чтобы получались небольшие партии. Тогда смесь не успеет отвердеть до следующего этапа работ.

Вымешивать лучше при помощи строительного миксера – электродрели со специальной насадкой. Тогда будет достигнута максимальная однородность, разобьются все комочки.

Нанесение сырья производится посредством мастерка, который имеет второе название – кельма. Форму выбирают наиболее удобную для конкретного случая.

Строительный уровень – главный помощник при сооружении ровной, аккуратной печки.

Также потребуются рулетка, правило (очень длинная рейка/профиль/уровень), сварочное оборудование и пила-болгарка с дисками по металлу.

Для личной защиты требуется одеть одежду из плотной ткани, закрытую обувь, рабочие перчатки. Желательно защитить голову и глаза от загрязнений кепкой или шапку, специальные очки. Работа со сваркой потребует специальной маски, защищающей зрение.

Подготовительные работы

Установка отопительного оборудования возможна только с соблюдением правил пожарной безопасности. То есть, необходимо сделать отступ от 30 см от ближайших стен, перегородок, потолка. При монтаже водного контура потребуется предусмотреть удобное подключение к системе отопления дома.

Близлежащую поверхность рекомендуется сразу обшить негорючим материалом, чтобы предотвратить возгорание от внезапно выскочивших угольков.

Главное, что нужно сделать – это качественный фундамент, который примет полную нагрузку сырого сооружения, будет опорой обогревательной системы.

Под основание выкапывают пространство, глубиной от 15 до 25 см, шириной немного больше, чем будущая печь. На дно насыпают песчаную подушку, тщательно трамбуют, всыпают среднего размера щебень. Получается, что почти вся ямка уже заполнена, но остается еще сантиметров 5.

Фундамент под печь Кузнецова

Строительная смесь заливается таким образом, чтобы сверху покрывала щебенку. После отвердевания базу укрывают двумя слоями рубероида для гидроизоляции.

В конечном итоге, фундамент должен немного возвышаться над уровнем пола, приблизительно на 10 см.

Пошаговый алгоритм кладки печи Кузнецова

После того, как поверхность застелили рубероидом, начинают кладку первого ряда прямо на гидроизоляцию. Каждый кирпич должен быть выровнен по строительному уровню, а между блоками выдерживают расстояние 3 мм, которое будет швом. Не следует простукивать кирпичики для плотного прилегания, их нужно плавно прижимать, слегка смещая из стороны в сторону для того, чтобы выпустить оставшийся воздух.

Следующий ряд выполняют со смещением каждого кирпича таким образом, чтобы блок располагался над межкирпичным швом предыдущего яруса.

Для контроля ровной кладки на всех этапах работ используется специальное приспособление – порядовка. Это может быть деревянная рейка или угловой металлопрофиль, который будет помогать выкладывать печь максимально ровно.

На местах установки дверок их рамки обматывают асбестовой проволокой и «сажают» на раствор, продолжая движение кирпичиками.

Трубные части водяного контура монтируются на постоянное место с оставлением зазора не менее 1,5 см от кирпичей. Далее выкладывают топку.

Размещение теплообменника

Топку делают двухслойной: снаружи идет красное изделие, а внутри белое огнеупорное с добавлением шамота. Нижняя часть закрывается железной решеткой, которая будет дном. Обязательно должно быть достаточное расстояние для отделения золы в поддувало.

Закладывается второй колпак, от которого также выдерживают зазор до кирпичных блоков.

Дымоход должен быть выложен максимально аккуратно, чтобы не допустить утечек гари или дыма. Новичкам рекомендуется использовать трубы из плотной нержавеющей стали, а снаружи, по желанию, можно выполнить кладку.

Чтобы правильно подключить водный нагревательный элемент, чаще всего применяют циркуляционный насос, повышающий скорость и свободу передвижения жидкости.

В местах вывода труб ставят краны, обматывают их изолирующим жароуплотнителем. Теперь от выведенной трубки проводят ветвление системы для подключения батарей, радиаторов по заранее выбранному плану.

Входящий участок контура соединяют с отводом под холодную влагу, насосом для перекачки воды по системе отопления.

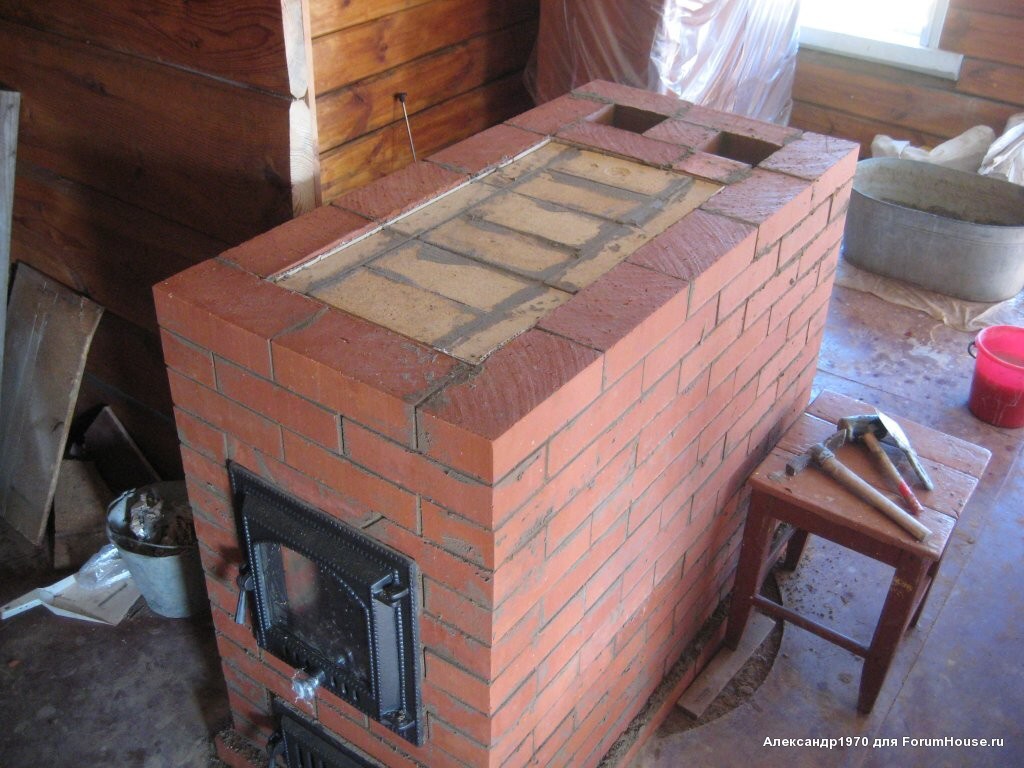

Общий вид в процессе кладки

Чтобы предотвратить разрыв труб, обязательно устанавливают расширительный бак. Большим спросом пользуется расширитель мембранный закрытого типа. Принцип работы установки заключается в том, что при повышении давления внутри тру горячая вода вбирается внутрь бачка, а когда все регулируется, сверху на мембрану давит воздух, выталкивая жидкость обратно в трубы. На случай экстремального повышения нагрузки следует установить краны Маевского.

Регулирование внутритрубного давления проводят, сверяясь с показаниями термостата. Поэтому его монтаж важен для нормальной работы системы.

Какие могут быть трудности

При выполнении строительных работ впервые могут возникнуть некоторые сложности, напрямую связанные с малым количеством опыта.

При неправильно наведенной строительной смеси существенно понижается срок эксплуатации печи, повышается риск появления трещин, осыпания швов, выпадения блоков.

Если не оставить между теплообменником и кирпичной кладки 1,5-сантиметрового зазора, то в процессе нагрева и расширения металла стенки печки будут подвергаться давящей изнутри силе. Из-за этого возможно растрескивание швов, их крошение.

Участки вывода труб не бетонируют, лучше оставить немного свободного пространства и вложить уплотнитель.

Между стенами топочной камеры и печки также требуется выдерживание пустого места под изменение размеров кирпичей во время нагревания. Сама топка выкладывается шамотными огнеупорными блоками, расширительные показатели которых сильно отличаются от своих керамических или иных жаростойких аналогов.

Обогревательная конструкция с водным контуром является достаточно сложным в исполнении процессом, требующим постоянного контроля действий. Малейшие нарушения способны свести все усилия на нет, а невидимые дефекты могут угрожать жизни и здоровью.

Техника безопасной эксплуатации водяного котла

Исправная работа отопительной установки, большой срок эксплуатации напрямую зависят от обращения с печкой с первых дней после создания.

Нельзя пытаться отапливать дом, если из теплообменника была слита вода. Полученные повреждения исправить уже не получится.

Также нельзя вливать жидкость в трубы, если печь уже нагревается, а собственник потом вспомнил об этом, так как контур начнет трескаться от перепада температур.

Допускается закачка влаги без использования циркуляционного насоса, но тогда скорость водного перемещения значительно снизится. Это повлечет уменьшенную теплоотдачу системы обогрева.

Если в холодное время планируется перерыв отопительных работ, то предотвратить промерзание труб возможно, если залить внутрь труб специализированный антифриз.

Не допускается перекрытие тока воды во время горения печки, так как без полного остывания появляется риск разрыва перегревшегося теплообменника.

Отопительная печь конструктора Кузнецова несет большую потенциальную пользу для быта, особенно в условиях холодного климата. Но сложность исполнения, наличие множественных нюансов кладки, потребуют обязательной консультации с опытным мастером печных дел.

Пошагово процесс сборки печки Кузнецова показан в нижеследующем видео:
