Кирпичная печь – классический вариант автономного отопления, который в России используется уже сотни лет. Кирпич можно назвать вечным материалом, служить такая печь будет очень долго, и она не потеряет своей эффективности. Однако обычная печь обогревает дом неравномерно, кроме того, она подойдёт только для небольшого одноэтажного здания.Можно значительно расширить её возможности за счёт установки регистра – водяного контура, который позволит с помощью радиаторов обогревать все помещения дома и получать максимум тепла с минимальными затратами. Как устроена печь с котлом водяного отопления?

Как совместить кирпичную печь и водяной обогрев

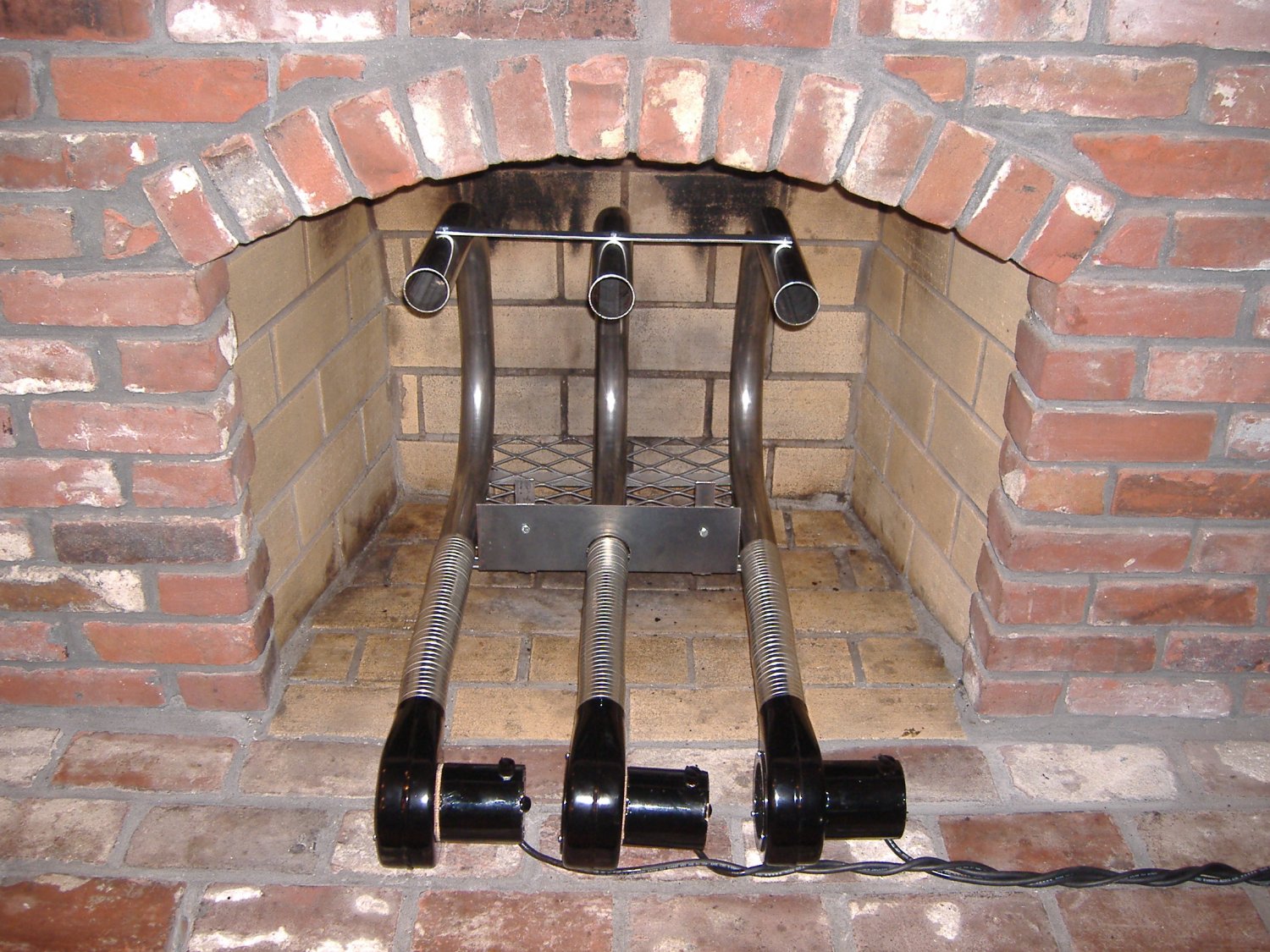

Встроить котёл в печь для отопления всего дома вовсе не так трудно, как может показаться. Для этого необходимо сделать теплообменник, который обычно представляет собой обычный змеевик.

От него требуется максимальная площадь поверхности и такое расположение, чтобы он не мешал загрузке топлива и процессу горения. Чаще всего его изготавливают из труб или металлических пластин, в качестве материала оптимальным вариантом является жаропрочная нержавейка.Теплообменник устанавливается в топочную камеру, и вода в нём прогревается за счёт сгорания топлива. После этого она поступает в радиаторы отопления, отдаёт им тепло, которое поступает в комнаты, и возвращается для следующего цикла нагрева. Возможно два варианта монтажа такой системы:

• С естественной циркуляцией. Это самый простой вариант, который будет полностью энергонезависимым. Движение воды в сети в этом случае осуществляется за счёт температурного расширения и повышения давления воды при нагревании.
• Для этого не требуются насосы, вода расширяется под воздействием тепла и поднимается наверх, а затем под действием силы тяжести она опускается к радиаторам и возвращается обратно. В верхней точке устанавливается открытый расширительный бак, который компенсирует температурное расширение и обеспечивает удаление лишнего воздуха из системы трубопровода.
• С принудительной циркуляцией. В этом случае движение воды осуществляется циркуляционным насосом, работающим от электричества. Это делает систему зависимой и более уязвимой, однако она будет более энергоэффективной.

Принудительная циркуляция предполагает установку герметичного расширительного бака и предохранительного клапана. Бак компенсирует расширение воды при нагреве, а воздух из системы удаляется через клапаны.

Более быстрая циркуляция не позволяет воде остыть, следовательно, на её повторное прогревание требуется меньше энергии, и система будет более экономичной. Кроме того, циркуляционный насос позволит обеспечить движение воды по всем комнатам даже в очень большом доме.

Преимущество печи с водяным отоплением

Печь с котлом водяного отопления дома играет сразу несколько ролей: это не только обогреватель, её можно использовать и для горячего водоснабжения. Если же оборудовать её варочной панелью и духовым шкафом, она станет ещё и лучшим местом для приготовления пищи, что дополнительно повысит её полезность. Кирпичные печи с котлом отопления имеют несколько важных преимуществ:

1. Он даст возможность уменьшить размеры печи и освободить пространство. Обычная кирпичная печь занимает часть места сразу в нескольких комнатах, и чем она больше, тем теплее будет в доме.Если же снабдить её теплообменником, будет играть роль только размер топливной камеры, что даст возможность использовать более компактные печи. Она может играть и практическую, и декоративную роль.
2. Во всех комнатах дома будет одинаково тепло. Обычная печь не позволит достигнуть такого результата: перед самой печкой будет жарко, а в отдалённых помещениях постоянно будет холодно. Установка теплообменника и радиаторов даст возможность превратить обычную печь в мини-котельную, которая позволит полностью обогревать все жилые помещения.
3. Это красивое и эстетичное решение. Русская печь или «голландка» – это не просто обогреватели, это ещё и отличные украшения, если позаботиться об их отделке и постоянно содержать в чистоте.

Кроме того, такую печь не придётся постоянно топить, что значительно упростит жизнь владельцу дома. Достаточно топки утром и вечером или даже один раз в сутки, чтобы достаточно прогреть теплоноситель и обеспечить достаточное количество тепла.

Водяной контур позволит значительно увеличить КПД: в стандартной русской печи он составляет не более 50-60%, а после установки теплообменника этот параметр вырастет до 85%. Это позволит расходовать минимум топлива, чтобы получить максимум тепла.

Основные недостатки такого отопления

Печь-котёл для отопления дома – неидеальное решение, и минусы, как и у всякой другой системы, у него есть. Даже обновлённая печь остаётся пожароопасной, поэтому придётся постоянно заботиться о требованиях пожарной безопасности исправности дымоходов и прочее. Перед топкой должен лежать металлический лист или иной негорючий материал, защищающий помещение от случайно выпавших угольков.

Отопительная печь с котлом водяного отопления потребует профессионального строительства. Построить её своими руками можно, но при этом желательно постоянно консультироваться с профессионалами, так как кладка печи представляет собой сложнейшее искусство, освоить которое сразу предельно трудно. Услуги профессионала стоят дорого и всё равно не будут стопроцентной гарантией от ошибок и недоработок.

Если вы хотите самостоятельно построить печь, потребуется возводить для неё дополнительный фундамент: кирпичная кладка имеет слишком большой вес, поэтому она нуждается в прочном бетонном основании. Площадь рассчитывается по формуле: 1 кв. м. печи отапливает 35 кв. метров жилплощади. Соответственно, можно посчитать, какого размера должен быть обогреватель с учётом устанавливаемого водяного контура.

Строительство печи с котлом отопления

Строительство начинается с проектировочных работ: обычно сначала проектируется и изготавливается змеевик-теплообменник, а потом по его размерам выстраивается печь. Важно правильно выбрать место: обычно её располагают устьем в сторону кухни, а сам корпус должен выходить в жилые помещения. Если печь будет снабжена водяным контуром, её можно ставить там, где это будет удобно для обслуживания.

Когда место выбрано, и готов фундамент, составляется порядовка печи с котлом водяного отопления: это порядный план расположения кирпичей, позволяющий определить расположение поддувала, топливной камеры, варочной панели, дымохода и т. д. Порядовку можно скачать в сети в готовом виде: уже разработаны самые разнообразные проекты, и продумывать уникальную печь необязательно.

Печь с котлом водяного отопления своими руками строится из огнеупорного кирпича высокого качества: он не должен быть пережжённым или недожжённым, на нём не должно быть сколов и трещин. Само строительство после завершения подготовительных работ проводится в несколько этапов:

1. Необходимо приготовить раствор из песка, воды и глины, или можно купить готовую строительную смесь. Второй вариант значительно упростит работу и избавит от лишнего труда. Однако опытные печники готовят раствор только самостоятельно.
2. Готовый фундамент закрывается гидроизоляционным слоем. Для этого можно взять рубероид или другой защитный материал.
3. На слой рубероида наносится раствор, и выкладывается первый ряд кирпичей. Далее согласно порядовке возводятся первые ряды, и в контуры топочной камеры устанавливается змеевик.
4. Выстраивается отделение для золы и топка, работы нужно проводить строго по порядовке. Каждый ряд кирпичей обязательно проверяется: отклонение от ряда может привести к очень неприятным последствиям.
5. Проволокой закрепляется топочная дверца, выстраивается свод печи и дымоход. Для внутренней поверхности топочной камеры и дымохода используются кирпичи со скруглёнными углами, чтобы внутри не скапливалась сажа, которая может привести к возгоранию.
6. Когда печь готова, можно переходить к установке водяного отопления. К теплообменнику прикрепляются трубы подающего и обратного контура, которые соединяются с радиаторами. Устанавливается расширительный бак, система заполняется теплоносителем.

Когда процесс строительства закончен, можно приступать к отделке печи и пробной топке. Для внешней поверхности можно использовать простую штукатурку или плиточную отделку. Плиткой-изразцом печь украшают уже давно, это позволит создать интересный красивый интерьер.Труба дымохода должна быть белой: на ней будут заметны чёрные пятна, если дымоход неисправен и пропускает продукты сгорания в комнату. Уже пробная топка позволит увидеть ошибки и по возможности их исправить.Самостоятельное строительство печи и установка в неё теплообменника – непростая задача, и лучше поручить её профессионалам. Мастерство печника всегда высоко ценилось, и не стоит экономить на вызове мастера, который, действительно, знает все секреты технологии строительства. Правильное сооружение отопления позволит обеспечить надёжный обогрев, и в вашем доме никогда не будет холодно.

Одно из главных преимуществ русской печи – полная автономность. При достаточном запасе дров можно обеспечить дому отопление в течение всей зимы, и ваш дом не останется без тепла из-за аварии на централизованных сетях. Русская печь – вечная классика, которая ещё долго не потеряет популярности, а новые технологии позволят сделать её использование более эффективным.

Котел в кирпичную печь для загородного дома своими руками

В последние годы все большую популярность набирает частное домостроение, так как городские жители переезжают в пригород, чтобы наслаждаться свежим воздухом и чистой природой. Однако не все пригороды обеспечены магистральным газоснабжением, а потому при постройке загородного дома возникает вопрос: как организовать его отопление? Применение электрического отопления тоже не всегда целесообразно, так как электрическая цепь бывает не в состоянии выдержать столь большие нагрузки.

Прежде чем возводить котёл в печи, сначала необходимо почистить от загрязнения радиаторы и тщательно промыть горячим раствором соляной кислоты 6%.

В таких случаях практически идеальным вариантом является кирпичная печь с водяным котлом отопления.

Такая печь способна без проблем обогреть дом любой конфигурации с площадью до 100 м². Принцип работы такой схемы заключается в том, что тепло для отопления дает печь, а непосредственный обогрев комнат производят трубы отопления, которые нагреваются под действием жидкостного теплоносителя из котла в печи. Такая система обеспечивает довольно высокий КПД и теплоотдачу.

Содержание

1. Простые правила эффективного теплообменника
2. Необходимые материалы
3. Сооружение теплообменника
4. Котел для кирпичной печи из радиаторов
5. Кладка кирпичной печи с водяным котлом

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками — довольно несложная задача. Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:

• Перепад высоты между выходом жидкости из теплообменника и входом в него;
• Необходимо обеспечить максимально возможную площадь его поверхности;
• Теплообменник не должен мешать загрузке и горению топлива.

Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо соблюсти несколько важных условий:

• Продукты сгорания должны выходить из дымохода максимально холодными;
• Большая теплоотдача печных газов внутри печи повышает ее КПД;
• Теплообменник лучше всего помещать в дымоходе, а не в топке.

Возможно, эти правила покажутся несколько странными, ведь по логике лучше всего теплообменник должен нагреваться на открытом пламени топки. Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики, пламя — это сгорающие частицы топлива. И если мы будем отбирать у этих частиц тепло, тогда они не будут сгорать полностью, что снизит полезность печи.

Схема подключение котла к отопительной системе.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы.

Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Вернуться к оглавлению

Необходимые материалы

Для сооружения кирпичной печи с котлом обогрева понадобится:

• котел отопления или радиаторы;
• схема кладки;
• кирпич для печи;
• колосники;
• трубы, для того чтобы вводить и выводить теплоноситель внутрь котла;
• необходимый инструмент.

Вернуться к оглавлению

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками. Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Вернуться к оглавлению

Котел для кирпичной печи из радиаторов

Чертеж водяного котла для отопления.

В качестве теплообменника могут быть использованы старые чугунные радиаторы отопления. Площадь поверхности каждого такого радиатора составляет 0,25 м², что в несколько раз больше прямоугольного бака, занимающего такой же объем.

Перед тем как помещать систему радиаторов непосредственно в печь, необходимо убрать с них всю грязь, промыть сначала теплым раствором 6% соляной кислоты, а затем — водой. Картонные прокладки между секциями удаляются, так как в печи они выгорят, и через них будет вытекать жидкий теплоноситель. Все прокладки заменяются асбестовыми нитями, пропитанными графитовым порошком.

Необходимое количество секций радиаторов скрепляются между собой. Входную и выходную трубы располагают по диагонали, остальные отверстия заглушаются пробками. Вся конструкция проверяется на наличие течи.

Если при работе установка не протекает, то она помещается непосредственно в печь. При этом, как уже говорилось ранее, располагается она не в самой топке, а в дымоходе. В данном случае это обусловлено еще и тем, что чугун нельзя нагревать на открытом огне, что чревато его разрушением. Входные и выходные трубы должны располагаться перпендикулярно полу. Для улучшения естественной циркуляции трубу-обратку можно пропустить через подпольное пространство, что увеличит разницу температур теплоносителя в системе.

Вернуться к оглавлению

Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

1. Заливается фундамент под местом расположения печи.
2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
3. На высохший фундамент выкладывается гидроизоляция — обычно рубероид с размером будущей печи.
4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
5. Каждый слой кирпича тщательно покрывается раствором.
6. На необходимой высоте делается отделение для золы и непосредственно топка.
7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

https://1popechi.ru/www.youtube.com/watch?v=f2kPfaiW3A4&feature=player_detailpage#t=36

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом — это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

изготовление водогрейного котла для отопления, установка кирпичной печи своими руками

Делаем печь с водогрейным котлом

Никто не сомневается, что в русской бане наибольший комфорт достигается, если дровяная печь с установлен треск дров, приятный дух и потрясающее тепло от живого огня. Плохо только то, что иногда требуется слишком много дров, чтобы растопить баню и насладиться процессом очистки. Водогрейный котел, встроенный прямо в печь, позволяет значительно ускорить обогрев помещения и приготовление бани. Такой тандем значительно повышает КПД дровяной печи и экономит время и дрова. Основная идея заключается в том, что встроенный котел обеспечивает колоссальную теплоотдачу даже при небольших габаритах. Теперь поговорим о том, как реализовать такое усовершенствование дровяной печи с помощью подручных средств в короткие сроки.

Самодельный водогрейный котел из чугунных радиаторов

Отличный по своим качествам и КПД котел можно получить из обычных чугунных радиаторов отопления. За основу можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят на металлолом при демонтаже и сносе большинства старых пятиэтажек. Емкость каждой секции таких радиаторов составляет 1,5 литра воды, а площадь поверхности достигает 0,254 кв. В собранном виде при объединении 12 таких секций объем жидкости составляет 18 литров, а общая площадь поверхности составляет 3 квадратных метра. м. Не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при подобных габаритах. Производительности такого котла от радиатора может вполне хватить для обогрева помещения площадью до 100 кв.м. Так что для обычной бани подойдет, да и запас тоже будет достаточно большой.

Перед использованием радиатора требуется его переделка. Для начала нужно избавиться от картонных прокладок между секциями. Лучше всего заменить их асбестовым шнуром, пропитанным натуральной олифой с примесью графита. Так вы сможете защитить прокладки от прогорания при высоких температурах.

Пока секции разобраны, их следует промыть изнутри раствором соляной кислоты 6% концентрации, а затем большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи, накопившихся за долгие годы эксплуатации.

Процедура сборки радиатора повторяет процесс разборки, только в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой с каждой стороны. Таким образом, срезы как снизу, так и сверху одновременно притягиваются закручиванием ниппеля. Как только между секциями останется зазор в 2 см, наматывают пропитанный асбестовый шнур и окончательно затягивают ниппели.

Завершив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность соединений, подав жидкость под давлением в радиатор. Только так можно обезопасить себя от возможных протечек при эксплуатации при значительных температурах топки.

Соединение подающей и обратной труб лучше всего делать по диагонали поперек радиатора. Таким образом, вода будет равномерно течь по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше брать дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не будет. С другой стороны, там, где осталась резьба, лучше использовать ниппель и муфту с ракелем.

Такой самодельный котел должен располагаться не в топке, где горят дрова, а в камерах дымоходов, которые находятся непосредственно за топочной камерой. Так как используются чугунные радиаторы, то обогревать их следует не пламенем, а горячими газами, выходящим из топки.

Радиатор лучше расположить так, чтобы трубы из него выходили перпендикулярно полу, а обратка тоже была опущена под пол в подпольное пространство. Таким образом можно добиться лучшей естественной циркуляции воды при отоплении.

При сборке секций можно экспериментировать, улучшая конструкцию получившегося котла. В результате должно получиться что-то похожее на изображение, показанное ниже. Так же показаны примеры расположения котла и способы его подключения. Опять же, не забывайте, что в случае с чугуном котел нужно размещать в дымоходе.

Установка котла для кирпичной печи

https://youtu.be/f2kPfaiW3A4

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организовать водяное отопление своими руками – задача довольно простая. Для этого достаточно разместить в топке самодельный котел в виде змеевика или любой другой формы. Главное учитывать при этом:

• Перепад высот между выходом жидкости из теплообменника и входом в него;
• Необходимо предусмотреть максимально возможную площадь поверхности;
• Теплообменник не должен мешать загрузке и сгоранию топлива.

Если строится печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо выполнить несколько важных условий:

• Продукты горения должны выходить из дымохода максимально холодными;
• Большая теплопередача печных газов внутри печи повышает ее КПД;
• Теплообменник лучше размещать в дымоходе, а не в топке.

Возможно, эти правила покажутся несколько странными, ведь, по логике вещей, теплообменник следует прогревать на открытом пламени печи. Однако необходимо учитывать и другие процессы, происходящие в печи. С точки зрения физики пламя — это горящие частицы топлива. И если мы будем брать тепло от этих частиц, то они не сгорят полностью, что снизит полезность печи.

Схема подключения котла к системе отопления.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу тепловому потоку. Только так сохраняется разница температур между разными частями теплоносителя, повышая эффективность обогрева и обеспечивая его лучшую циркуляцию внутри системы.

Еще одним преимуществом такого расположения бака отопления является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Как правильно разместить котел в духовке?

Наиболее эффектный вариант водогрейного котла получается при использовании в качестве материала труб или жести толщиной от 3,5 до 5 мм. В этом варианте котел можно разместить непосредственно в топке печи и таким образом обеспечить максимальную эффективность. На рисунке выше показан вариант конструкции самого котла отопительной воды и его схематическое расположение в топке. При использовании труб лучше отдать предпочтение бесшовным, но если таких под рукой нет, то имеющийся шов следует дополнительно заварить.

Подача горячей воды от котла в систему отопления должна располагаться исключительно в самой высокой точке котла. Расположение входа обратки не регламентировано, но логичнее всего разместить его внизу для улучшения циркуляции воды.

При размещении любого котла в топке следите за тем, чтобы между наружными стенками котла и кирпичной кладкой топки оставался зазор. Это необходимо для компенсации теплового расширения металла котла.

При сварке труб обязательно необходимо срезать фаску по контуру среза трубы. Это позволяет заполнить всю толщину трубы сварным швом и надежно скрепить детали, не опасаясь, что они разойдутся в процессе эксплуатации.

При установке котла внутри печи соблюдайте горизонтальный уровень. Однако можно несколько отступить от этого правила, чтобы обеспечить максимальную высоту точки выхода корма из котла.

Конструкция теплообменника

Схема установки теплообменника и накопительного бака.

Вы можете легко построить эффективный котел самостоятельно. Если он выполнен в виде бака, то нужна качественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить КПД системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность при одновременном быстром нагреве. Стандартного размера такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота резервуара была не менее 500 мм для лучшей циркуляции.

Если теплообменник представляет собой змеевик или другую трубную петлю, то тоже есть свои нюансы. Трубы для изготовления таких конструкций должны быть толстостенными и не иметь швов. Если бесшовную трубу найти сложно, то необходимо проварить имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Впускной патрубок лучше располагать вверху конструкции, а обратку – в любом удобном месте. Трубы свариваются не встык, а со скосами, чтобы избежать непроваренных участков, которые потекут в дальнейшем. Минимальное расстояние между коленами конструкции 5-6 см, чтобы прогрев каждого колена был максимальным. Перед помещением такого котла непосредственно в топку его необходимо заполнить водой и проверить на наличие протечек, которые оперативно устраняются.

При размещении котла непосредственно в топке стоит придерживаться уровня, однако допускаются небольшие отклонения.

Установка печи со встроенным котлом

Лучшим вариантом для бани будет печь, в которую, очевидно, еще на этапе строительства монтируется специально подготовленный водогрейный котел. При этом печь приобретает свои конструктивные особенности, что значительно повышает эффективность всей системы и ее компактность.

Установка такой печи имеет самую высокую эффективность теплоотдачи.

Тонкости установки самодельной банной печи

Можно выделить ряд таких советов:

1. Подступы к металлической топке следует закрыть теплоизоляцией и листовой сталью.
2. Категорически запрещается размещать печь возле деревянных стен и потолков, подверженных возгоранию.
3. Самодельную печь можно обложить кирпичом, что повысит безопасность эксплуатации, теплоотдачу и улучшит внешний вид. Толщина стены может быть ½ кирпича.
4. Перед установкой в ​​баню приготовленную печь необходимо несколько раз протопить вхолостую, чтобы она приняла окончательную форму.
5. Топка должна открываться напротив входной двери.
6. Дымоход должен находиться на высоте не менее 50 см над крышей. В месте выхода через крышу дымоход оштукатурен и замазан известью.
7. В горизонтальной топке дрова сгорают без остатка, поэтому такая печь отдает больше тепла.
8. Для сварки печи в баню желательно использовать толстую трубу, не подверженную разрушению и коррозии.
9. В последнее время довольно часто изготавливают двухкамерные печи для полного сжигания топлива. Они намного эффективнее и экономичнее.
10. Размер печи должен соответствовать размерам помещения сауны.

Кладка кирпича под печь с водяным котлом

Кладка кирпича под печь с водяным котлом осуществляется следующим образом:

1. Закладывается бетонный фундамент с армированием.
2. Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешивают в соотношении: 1 порция глины на две порции песка.
3. Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
4. Равномерно и ровно распределяется слой раствора по гидроизоляции, после чего можно приступать к кладке первого слоя кирпича.
5. Формируется первый контур поддувала и устанавливается дверца для него. Далее поверх выложенной в несколько слоев кирпичной кладки укладывается решетка, разделяющая топку и поддувал, в котором будет скапливаться зола.
6. При формировании топки учитываются размеры водогрейного котла с обязательными зазорами между его наружными стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируют бортик для установки уголка. Именно на углах и будет закреплен котел. В боковых стенках топки необходимо оставить отверстия для выхода обратки и подающего патрубка.
7. Стенки дымохода снимаются с обязательным формированием каналов для отвода избыточного тепла и сброса золы и сжигания.
8. В довершение всего выложен дымоход. По завершению всех работ можно подключить систему отопления к котлу и проверить ее в действии.

Разметка кирпичей для топки с водяным котлом

Сушка готовой печи

Нельзя сразу приступать непосредственно к розжигу. Это грозит необратимыми дефектами, перекосами и протечкой котла. Выполните следующие действия:

1. Если печь раскладывается летом, то до наступления первых холодов это идеальное время для просушки. Открыты все камеры – зольник, топка, дымоходы, вентиляционные и очистные каналы.

В таком состоянии печь оставляют на длительный срок – до полугода. Используйте другой тип обогревателя в особенно пасмурные дни.

2. Сушку можно проводить в ускоренном, но осторожном темпе. Для этого берется стружка (не опилки — они забьют дымоходы) в количестве нескольких штук или небольшой охапки. Его кладут на решетку и поджигают.

Все проходы, включая зольник, на это время должны быть закрыты, кроме общего дымохода. Когда масса прогорела, духовку открывают со всех сторон и полдня проветривают.

Затем снова положите в топку порцию дров и действуйте так же. Процесс длительный и регулярный – не менее трех недель. Но если все сделать правильно, то в дальнейшем агрегат окупит все усилия.

Для последующей эксплуатации хозяину необходимо помнить, что сжигание мусора в топке происходит только при интенсивном процессе горения. В противном случае сильная тяга подхватит барахло и, не дав ему сгореть, унесет в газоходы, снизив тем самым эффективность теплоотдачи. Фольгированные материалы нельзя сжигать в печи – они плохо поддаются процессу, прилипают к секциям, тем самым создавая горячие точки – это приводит к перегреву и деформации котла.

Если кладка печи производилась из не очень презентабельного материала, то после проверки всех рабочих качеств агрегата его облицовывают клинкерной плиткой, изразцами, декоративным кирпичом, выдерживающим высокие температуры – их много предложений от производителей.

Бытовые печи с водяным отоплением, схема которых выверена заранее, будут служить своим владельцам верой и правдой долгие годы, окупая затраты на собственную конструкцию уже в первый год эксплуатации. Важно только регулярно подвергать систему профилактике – менять упавшие кирпичи, тщательно чистить газоходы и общий дымоход, проверять поверхность котла на наличие дефектов в виде трещин. Обычно ремонтные работы откладывают на лето, чтобы зимой насладиться теплом и потрескиванием березовых поленьев внутри.

Николай Казаков

Автор публикаций на 1Drevo.ru по темам: Окна в вальмовой крыше | Формы окон | Врезка окна в бревенчатый дом | Малогабаритные дома | Круглый лес | Домокомплект | Коттеджи из цилиндрической конструкции | Отопительные электрические котлы | Навес из поликарбоната | Аккумуляторная дрель | Бревенчатые коттеджи | Дерево или кирпич | Беседка для дачи | Коттедж из клееного бруса | Бревенчатый коттедж | Столбчатый фундамент и другие.

Подборки публикаций по темам:

Водогрейные печи Печь с бойлером

Была ли эта публикация полезной для вас?

Сохраните закладку в социальных сетях!

Всего баллов: 0 Проголосовало: 0

Обзор альтернативных систем отопления частного дома

Как сделать систему отопления солнечными коллекторами самостоятельно

Рекомендуем! – Энциклопедия деревянных домов – NEW

Подробную и расширенную информацию по теме статьи вы можете узнать из книги “Деревянные дома”, в которой отражены все этапы строительства дома, начиная от закладки фундамента и заканчивая установкой крыши. Цена книги = 77 руб.

Вас также могут заинтересовать другие КНИГИ по строительству деревянных домов своими руками.

Рекомендуем еще посты по теме:

Отопление частного дома на электричестве – вопросы экономии
Как отапливать каркасный дом из сип панелей электричеством

Использование дизельного топлива для отопления частного дома

Сделай сам самостоятельно водяная печь отопление частного дома

Расширительный бак для отопления – открытый и закрытый

Кирпичная печь с водогрейным котлом

Кладка котла и установка в него горизонтального теплообменника

Теплообменник своими руками по любому из вариантов устанавливается в кирпичный котел. Последняя кладется по тому же принципу, что и кирпичная печь.

При расчете стоит учесть, что нужно оставить расстояние между внутренней поверхностью топки и змеевиком не менее 10 мм.

Размеры твердотопливного котла должны быть пропорциональны объему помещений, которые он должен отапливать. Имеющиеся в статье значения даны на дом площадью 90-100 кв.м. с 6-ю чугунными радиаторами и разводкой из 2-х труб (25-50 мм).

Выбор и конструкция обвязки котла должны основываться на многих факторах:

1. Количество контуров в системе.
2. Насколько сложна система.
3. Есть ли другое оборудование.

Весь котел должен стоять на прочном железобетонном основании. Размер фундамента выбирается исходя из габаритов печи. При прокладке твердотопливного котла теплообменник необходимо располагать таким образом, чтобы выходной патрубок был самой высокой точкой. Разница по высоте должна быть не менее 10 мм. Это необходимо для того, чтобы во время заполнения водой в котле не образовалась воздушная пробка. Также такой уклон улучшит циркуляцию жидкости.

Кирпичная кладка выполняется своими руками, соблюдая правила перевязки швов. Трубы должны быть примерно на 2-3 см ниже самой кирпичной стены. Для предотвращения снижения КПД необходимо иметь сверху котла съемную чугунную плиту для более удобной чистки. Дым отводится в отдельную или корневую трубу. Труба может быть кирпичной или металлической.

Как построить водяную печь в домашних условиях

• Осуществить печное отопление водяным контуром своими руками можно тремя способами:
• купить стальную печь у производителя, в услуги которого входит установка системы;
• нанять мастера – специалист подберет материал, изготовит устройство, разложит печь и установит котел;
• сделай сам.

Как самому сделать такую ​​печь

Принцип работы котла для водяного отопления

Можно ли самому сделать такую ​​систему? Вполне достаточно опыта сварки и кладки кирпича при строительстве печи. Для начала нужно подготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно приобрести или изготовить своими руками из листового металла и труб. Поскольку весь процесс работ по изготовлению и обустройству водяного контура невозможно изложить в кратком обзоре, ниже приведены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от дровяной печи – схема

Для котла используется лист металла толщиной не менее 5 мм, а его конструкция выполнена так, чтобы было максимальное количество воды подогрев для дальнейшей циркуляции. Котел, сваренный из листовой стали, прост в изготовлении и эксплуатации – легко моется.

Но такой теплообменник имеет меньшую площадь нагрева, в отличие от трубчатого регистра. Сделать регистр трубы дома самостоятельно сложно – нужен точный расчет и подходящие условия работы, обычно такие котлы изготавливают на заказ специалисты, которые сами устанавливают систему на месте.

Самый простой способ использования твердотопливного теплообменника – это обычная буржуйка со встроенной водяной системой. Здесь за основу можно взять толстую трубу, тогда сварочных работ будет гораздо меньше.

Внимание! Все сварочные швы необходимо делать двойными, так как температура в топке не ниже 1000 градусов. Если проварить обычные швы, то есть шанс, что это место быстро прогорит

Оформить регистр в соответствии с размерами духовки дома. Также необходимо учитывать планировку комнат дома и расстановку мебели.

Здесь следует отметить, что лучше выбирать схему с листовыми котлами – у них нет отводов труб, соединенных в один сплошной контур. Такое сооружение не так уж и хлопотно построить.

Удобен еще и тем, что после установки можно без проблем пользоваться варочной панелью, чего нельзя сказать о некоторых трубчатых котлах.

Реестр гладких труб – чертеж

Когда теплоноситель движется самотеком, то нужно поднять расширительный бачок выше, и использовать трубы большого диаметра. Если трубы недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

Котлы, оборудованные насосами, имеют свои плюсы и минусы: можно сэкономить, установив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус – при отключении электричества или сгорании циркуляционного насоса , нагретый котел может просто взорваться.

Собирать конструкцию лучше дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Чугунный аккумуляторный теплообменник

• Перед установкой заливается прочный фундамент, поверх которого лучше уложить слой кирпича.
• Колосник можно укладывать на разных этапах: перед котлом, если двойная конструкция, нижняя часть которой может быть равна или выше верхней части колосника, когда печь низкая, а система размещается чуть выше, то колосник, дверцы, уголок на плите обычно ставят уже после установки котла…
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных трубами.
• К котлу приварена вся система теплообмена: выходной патрубок идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу к котлу приваривается обратка.

Печное отопление с водяным контуром позволяет, во-первых, намного эффективнее использовать дрова, а во-вторых, равномерно распределять теплый воздух по отапливаемому помещению.

Задумав самостоятельно сделать систему отопления дома с водяным контуром на дровах, продумайте все этапы работ, а если есть сомнения в успешном исходе, то лучше обратиться к специалистам.

Кирпичная печь с водяным контуром отопления

Кирпичные печи этого типа не предполагают особо сложной кладки. Печь с водогрейным котлом имеет достаточно простую конструкцию: чугунная варочная плита, варочная камера, вытяжной канал, водогрейный короб, духовка.

Такая печь выложена из огнеупорного кирпича с использованием тех же огнеупорных растворов. Двери: топочная, поддувальная, прочистная, варочная камера. Чугунная печь с варочной поверхностью, водогрейный бокс, духовка, решетка для сушки, решетка. Аналогичную конструкцию имеют дровяные печи с водогрейным котлом отопления на кирпичной кладке.

Монтаж кирпичной печи

Строительные работы лучше всего начинать с изготовления чертежа типового проекта, где будут указаны все точные размеры будущего теплообменника, а уже исходя из его размеров – кирпичную кладку устройство печи будет заложено. Что касается размещения, то агрегат можно установить в любом удобном для владельцев месте, главное, чтобы был свободный доступ, чтобы его можно было легко почистить и, при необходимости, отремонтировать.

После подготовки фундамента приступают к порядовке, но при монтаже необходимо учесть водяной контур, схему расположения поддувала, камеры сгорания, дымохода, а также варочной панели, если она установлена.

При изготовлении печного оборудования лучше всего использовать огнеупорный кирпич, не имеющий трещин, сколов и других дефектов.

Строительство печи с водяным контуром осуществляется по следующей инструкции:

1. В самом начале готовится печной раствор, в состав которого входит речной песок, глина и вода. Не возбраняется использовать покупные составы, но при размешивании следует учитывать, что смесь не должна быть слишком жидкой или, наоборот, густой.
2. На просохший фундамент укладывается слой гидроизоляционного материала, это может быть специальная пленка или рубероид.
3. Приготовленный раствор равномерно наносится на гидроизоляцию и выкладывается первый ряд кирпичей. После него, действуя строго по подготовленному чертежу, укладывают остальные ряды.
4. Достигнув уровня камеры сгорания, устанавливается теплообменник.
5. На следующем этапе монтируются зольник и камера сгорания.
6. Каждый новый ряд проверяется строительным уровнем. Если есть какие-то неровности, их можно легко устранить. Достаточно надавить рукой на неровный элемент, а затем слегка постучать по нему ручкой молотка или другим тяжелым предметом.
7. Теперь необходимо установить и закрепить дверь в топочный отсек, а после этого выложить печную крышу и дымоход. Округлые кирпичи используются для ограждения внутренних стен.

После завершения кладочных работ приступайте к монтажу водяного контура. Для этого к теплообменнику необходимо подвести трубы, которые подключаются к радиаторам. Затем подключите расширительный бачок и заполните его водой. Отопительная печь считается готовой. Осталось провести отделочные работы, для этого можно просто оштукатурить поверхность агрегата. Многие владельцы таких устройств украшают их плиткой.

Экономичное оборудование, которое оснащено отопительным контуром, можно изготовить своими руками. Это безопасные, практичные и долговечные конструкции, которые по сравнению с другими подобными устройствами обладают более высоким КПД. Еще одним преимуществом перед другими устройствами является независимость от централизованного источника энергии.
Контакт с

Дровяной нагреватель для бассейна Пицца Комбо – Дровяная печь Бассейны

Дровяной нагреватель для бассейна Пицца Комбо

ПРОСТО ЕСЛИ ВЫ ЗАДАЕТЕ ВОПРОС

ЧТО ВЫ ПРОЧИТАЛИ РАНЕЕ,
ВЫ ПРАВЫ НА 100%!

МЫ СКАЗАЛИ ДРОВЯНОЙ НАГРЕВАТЕЛЬ ДЛЯ БАССЕЙНА В СОЧЕТАНИИ С ДРОВЯНОЙ ПЕЧЬЮ ДЛЯ ПИЦЦЫ.

Pizza Silverdome (Lg+)

Подходящий размер бассейна = от 18 000 до 25 000 галлонов или
(от 68 000 до 95000 литров)

Размеры печи:
32”Ш x 28”Г x 54”В
(включая печь для пиццы)

WSP Pizza Silverdome представляет собой запатентованный дровяной нагреватель для бассейна в сочетании с дровяной печью для пиццы. Другого подобного продукта на рынке нет. Пока вы нагреваете свой бассейн (примерно на 1 градус в час), вы и ваша семья можете по-настоящему насладиться приготовлением пищи на заднем дворе. Этот WSP Pizza Silverdome включает в себя нашу технологию водяного коллектора и более 150 погонных футов труб из нержавеющей стали. Этот дровяной нагреватель для бассейна обладает большой мощностью и готовит вкусные блюда.

Pizza Megadome (XL+)

Подходящий размер бассейна = от 27 000 до 35 000 галлонов или
(от 102 000 до 135 000 литров)

. печь)

Pizza Megadome также представляет собой запатентованный дровяной нагреватель для бассейна в сочетании с дровяной печью для пиццы. Другого подобного продукта на рынке нет. Пока вы нагреваете свой бассейн (примерно на 1 градус в час), вы и ваша семья можете по-настоящему насладиться приготовлением пищи на заднем дворе. Этот Pizza Megadome идентичен Pizza Silverdome по своему дизайну и конструкции; он также включает в себя нашу технологию водяного коллектора, но имеет более 250 погонных футов труб из нержавеющей стали. Этот дровяной нагреватель для бассейна обладает огромной мощностью и готовит вкусные блюда. Для тех из вас, у кого есть большие бассейны (например, 20 x 40), которые привыкли к высоким затратам на отопление, Pizza Megadome — это решение для экономичного обогрева вашего бассейна и в то же время использования дровяной печи для пиццы из нержавеющей стали.

ПРИГОТОВЛЕНИЕ НА ЗАДНЕМ ДВОРЕ В САМОМ ЛУЧШЕМ СОСТОЯНИИ

Компания WSP объединила популярный опыт приготовления пищи на дровах в печи для пиццы на заднем дворе с уже зарекомендовавшим себя дровяным нагревателем для бассейна. Запатентованная конструкция привлекает внимание всей Северной Америки.

Дровяная печь для пиццы включена в наши модели WSP Pizza Silverdome (Lg+) и WSP Pizza Megadome (XL+). Размеры Pizza Silverdome и Pizza Megadome обогревают бассейны самых распространенных размеров в Северной Америке, поэтому мы объединили дровяную печь для пиццы с этими моделями WSP. Не заинтересованы в приготовлении пищи в нашей печи для пиццы из 100% нержавеющей стали, тогда не беспокойтесь, просто держите дверцу печи для пиццы закрытой и дайте нагревателю бассейна взорваться. Мы обещаем вам одну вещь: в тот день, когда вы решите использовать дровяную печь для пиццы, она будет ждать вас при приятной температуре 200-400 градусов по Фаренгейту. Запатентованная конструкция использует бесполезное тепло, которое обычно уходит через дымоход, и поддерживает постоянную температуру приготовления в духовке 200-500 градусов по Фаренгейту.

Изолированная камера с двойными стенками и керамическим огнеупорным покрытием позволяет печи поддерживать постоянную температуру приготовления 200-500 градусов по Фаренгейту. Датчик температуры, установленный на дверце печи для пиццы, продемонстрирует это. Тепло внутри духовки регулируется с помощью 2 вентиляционных отверстий, 1-е из которых является частью конструкции дверцы, а 2-е легкодоступно на задней части духовки. Основой печи для пиццы является настоящий каменный пол из огнеупорного кирпича, позволяющий приготовить пиццу за считанные минуты. 2 внутренние решетки имеют двойное назначение.

1. Позволяет содержать духовку в чистоте, сметая всю золу в камеру сгорания нагревателя для бассейна, и

2.   Позволяет эффективно распределять тепло от огня внизу, что также называется «белой печью для приготовления пищи». Конструкция печи для пиццы обеспечивает очень быстрое время нагрева. Вы можете готовить в течение 30 минут при температуре 200-500 градусов по Фаренгейту, в отличие от традиционных глиняных печей, которые разогреваются часами. Еще одним привлекательным свойством единственного дровяного нагревателя для бассейна в сочетании с дровяной печью для пиццы является возможность приготовления с использованием 2 способов приготовления.

1.    Приготовление в белой духовке

2.    Приготовление в черной духовке

(см. ссылку) http://en.wikipedia.org/wiki/Wood-fired_oven

Наш личный фаворит – приготовление в черной духовке, особенно при использовании приятного сухие яблоневые или вишневые леса. Дымные ароматы, которые впитываются в вашу пиццу, абсолютно восхитительны. Не позволяйте названию дровяной печи для пиццы обмануть вас, вы можете приготовить абсолютно все в этой печи, ничем не отличающейся от обычной домашней печи, за исключением того, что вы почувствуете восхитительный аромат, который производит приготовление пищи на дровах. (Читая это, я проголодался!)

Наше руководство включает в себя несколько вкусных рецептов, а также методы приготовления, которые обеспечат вам и вашей семье вкусные блюда, наслаждаясь теплым бассейном!

Оставайтесь с нами, так как у нас будут частые обновления и видеоролики о том, что наши клиенты готовят в своих дровяных печах.

В этих печах для пиццы есть нечто большее, чем просто пицца. Мы приготовили множество блюд в стиле медленного обжаривания с использованием метода приготовления белого. Все, от курицы и ребрышек до грудинки и овощей.

Теперь вы и ваша семья можете по-настоящему насладиться приготовлением пищи на заднем дворе, используя нашу дровяную печь для пиццы из 100% нержавеющей стали, а также нагревая ваш бассейн более чем на 1 градус в час.

Схема того, как работает приготовление в черной печи в наших печах для пиццы.

Приготовление вкуснейшей пиццы на дровах в Pizza Megadome
