Крепление расширительного бака к стене: виды крепежа, правила установки

Главная » Лайфхаки » Ремонт/Строительство

На чтение 4 мин Просмотров 5к. Обновлено 25.12.2020

Отопительная система – необходимый и важный элемент в доме, а организовать ее можно собственными руками. В процессе монтажа важно правильно выполнить крепление расширительного бака к стене.

Содержание

Назначение и виды расширительных баков

Расширительный бак – неотъемлемая часть жидкостной системы индивидуального отопления. Он представляет собой емкость, предназначенную для приема избыточного объема воды, так как она расширяется при нагреве. При охлаждении теплоносителя, расширительная емкость возвращает ранее принятый теплоноситель в сеть отопления.

Таким образом он помогает поддерживать стабильность давления сети отопления при различных температурных режимах.

Все многообразие моделей классифицируется на два типа:

1. Открытые. Используются реже. Как правило, такой вариант можно встретить в домах, которым более 10 лет. Они представляют собой резервуар с открытой верхней частью и соединением внизу. Встраиваются в систему отопления в самой высокой ее точке.
2. Закрытый. Вариант представляет собой герметичную емкость с двумя камерами. Прорезиненная мембрана играет роль разделителя между ними.

На рынке представлены большей частью варианты закрытого типа. Расширительный бак в таком оборудовании – самый важный элемент. Закрытая сеть отопления  имеет много преимуществ, в частности полностью исключен контакт с атмосферой. Благодаря этому нет необходимости подпитывать систему, так как вода не испаряется. А мембранную емкость можно установить в любом удобном месте.

Чтобы подобрать емкость по объему, нужно выполнить стандартный расчет по формуле Vрб (объем в литрах) = Vсо × (k / 100) × (Pv + 1) / (Pv-Ps), где:

• k – коэффициент расширения воды;
• Vсо – объем системы отопления в литрах;
• Ps – давление в сети отопления;
• v – давление предохранительного клапана.

Типы крепежа

К установке и эксплуатации каждой конкретной модели предъявляются определенные требования. В частности:

1. Монтаж производят в том помещении, где круглогодично сохраняется температурный режим не выше нуля.
2. Емкость устанавливается над котлом. Соединение с ним должно быть вертикальным.
3. Предусматривается аварийный перелив.
4. Должен быть организован постоянный доступ к воздушному клапану, крану для слива, шильдику.
5. Редуктор размещают после водомера.

Конструкция может быть прикреплена при помощи комплектов крепления 8-35 для мембранных баков.

Стандартные кронштейны

Этот тип крепления подходит практически для всех вариантов емкостей. Они имеют стандартную форму. Как правило, выполнены из металла. В комплекте имеется все необходимое – шайба, прокладки и т.д. Важно подобрать крепление качественного производства.

Регулируемые кронштейны

Вариант представляет собой металлический кронштейн с выдвижной консолью. Конструкцией предусмотрен стопорный болт (болты). Держатель изготовлен методом контактной электрической сварки.

Регулируемый кронштейн применяется для крепления бака непосредственно к стене. К нему в комплекте идет пенополистироловая прокладка, шайба из нержавеющей стали.

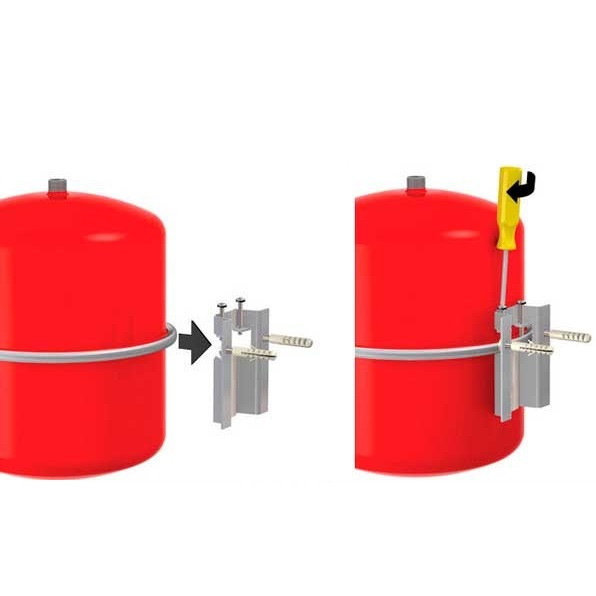

Кронштейн со стальным хомутом

Предназначен для крепления расширительного бака к стене. Его также применяют при напольном монтаже емкости. Длину кронштейна регулируют самостоятельно.

Как правильно установить своими руками расширительный бак

Самостоятельный монтаж расширительного бака несложная процедура, но перед установкой все же стоит разобраться с деталями. Место установки зависит от проекта. А вот где установить соединительный узел – на подаче или на обратке – это решение индивидуальное. В любом случае буфер будет выполнять свою функцию.

При установке емкости открытого типа отопление может работать по принципу естественной циркуляции воды, то есть она будет энергонезависимой. Мембранный тип бака  требует установки насоса. Если насос не встроен в сеть, то есть он внешний, то перед насосом устанавливается компенсирующая емкость. В противном случае бак будет работать неправильно, реагируя на слишком высокое давление.

Благодаря автономной системе отопления, можно не зависеть от того, когда стартует или завершается отопительный сезон. Это позволит существенно экономить на оплате счетов и наслаждаться комфортным пребыванием в собственном доме.

Да!

45.01%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

40.69%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.3%

Проголосовало: 1664

Оцените полезность статьи, нам будет приятно 🙂

отопление

Поделись с друзьями:

Установка мембранного расширительного бака в системе отопления – строение и принцип работы устройства

24 Марта 2022

Просмотров:  152604671

Время чтения:  12 минут

Содержание

Из чего состоит мембранный бак

На чем основан принцип работы устройства

Среди имеющихся конструкций, различаются разборные и неразборные модели

Какой объем емкости выбрать для отопления

Самостоятельный монтаж расширительного устройства

Подготовка емкости к установке

Коротко о главном

Нагрев теплоносителя в системе отопления, вызывает его расширение. Вследствие чего повышается давление в контуре и излишки жидкости, превращенные в пар, выталкиваются в установленную емкость. Качество работы системы отопления, во многом определяется местом расположения накопительной емкости. Поэтому, для начала, необходимо выяснить, как проводится установка мембранного расширительного бака в системе отопления и что при этом нужно учитывать.

Место установки расширительного бака

Из чего состоит мембранный бак

Строение накопительной емкости:

• Корпус – это стальной кожух обтекаемой формы в виде цилиндра или таблетки. Так как основная задача конструкции в том, чтобы удерживать вытесненную под высоким давлением жидкость, то корпус выполнен из металла высокого качества. Постоянный контакт с водной средой, повышает риск разрушения коррозией. Поэтому производителями наносится специальное покрытие, защищающее от появления ржавчины. Изделие для системы отопления, покрывается защитным слоем красного цвета. Это указывает на работу с горячей жидкостью.

• Резьбовой патрубок. В зависимости от типа конструкции, он может располагаться снизу или с боковой части изделия. Некоторыми производителями для облегчения задач во время монтажа, производится комплектация расширительного бака дополнительными фитингами. Прежде чем приобретать изделие, нужно проконсультироваться о диаметре входного отверстия. Несоответствие с диаметром трубопровода, вызовет сложности во время установки.


Строение мембранного расширительного бака

• Ниппель. Монтируется с противоположной от входного патрубка, месте. Необходим для автоматического и механического спуска воздуха. При достижении системой критических значений давления, теплоноситель выталкивается в накопительную емкость, но превышение допустимого объема вмещаемой жидкости, приводит к автоматическому вытеснению воздуха. Также, чтобы достичь максимальной отдачи расширительного бака, после того, как отопление будет смонтировано, в некоторых случаях возможно понадобится предварительная настройка внутреннего давления. Подкачку можно выполнить, подключив насос или газовый баллон к ниппелю.

• Мембрана. Выполнена из резины специального состава – более эластичной и износоустойчивой. Основная задача – разделение камеры на две половины. Верхняя с газом, нижняя пустая. Именно низ бака необходим для приема вытесняемого теплоносителя при повышении давления.


Два типа мембраны для емкости

На чем основан принцип работы устройства

• При первичном заполнении системы рабочей жидкостью, мембранный бак остается по-прежнему пустым. После запуска приборов системы отопления, часть теплоносителя вытесняется в накопительную емкость. Работа в таком режиме некоторое время, выравнивает давление в камерах и остается в статичном положении до появления критических моментов.

• Поворот вентиля до максимальных значений температуры, приводит к росту значений теплоносителя, а значит и увеличению объема. В тот момент, когда система отопления достигнет значений давления, недопустимых для правильной работы отопления, через входной патрубок вода начнет вытесняться в накопительную емкость. Чрезмерное наполнение отсека под жидкость, приводит к подъему разграничительной мембраны и увеличению давления внутри камеры.

• Как только владельцем будет обнаружена критическая ситуация и устранены ее последствия, давление в системе упадет, а вытесняющей силы в камере с воздухом, будет достаточно, чтобы вытолкнуть скопившуюся жидкость обратно.


Схематическое изображение вытеснения жидкости в бак и назад в трубопровод

Внимание! При достижении критического порога, первоначально срабатывает группа безопасности, которая сбрасывает лишний теплоносителя. После чего реагирует сбросник на расширительном баке, вытесняя излишки воздуха.

Среди имеющихся конструкций, различаются разборные и неразборные модели

• Разборные. Оснащены мембраной грушевидной формы, которая может быть при необходимости заменена новую. Изготавливается из более прочной резины, хотя практика показывает, что мембраны такого типа подвержены более быстрому износу. Чтобы вынуть резиновый разделитель из емкости, на торцевой части расширительного бака имеется фланец, зафиксированные несколькими болтами. В отличие от неразборной конструкции, данная модель не имеет четкого разделения на две камеры. Груша фиксируется только верхней части, остальная остается подвижной. Установка разборного расширительного бачка в системе отопления, рекомендована для владельцев, пытающихся найти в каждой мелочи хоть малую выгоду.


Расширительный бак разборный съемной мембраной

• Неразборные. В данном случае разделение на камеры производится четко посредине. Достигается это путем объединения двух одинаковых по размеру металлических деталей цилиндрической формы, установкой резинового клапана поверх одной из них и завальцовыванием бортов для достижения герметичности. К сожалению, такие модели, в случае повреждения мембраны, не поддаются ремонту и должны быть заменены на новые. Место установки неразборного расширительного бака в закрытой системе отопления, выбирается с таким учетом, чтобы иметь свободный доступ для аварийного демонтажа устройства.


Какой объем емкости выбрать для отопления

Среди мастеров сантехнических работ, можно наткнуться на мнение, что для определения рабочего объема расширительного бака, достаточно знать, что он равен 10% от объема отопительной системы. Отчасти их правоту можно признать, потому что данные показатели являются усредненными, и порой, чтобы удостовериться в правильности проведенных монтажных работ, этого достаточно.

Но что делать, если система довольно габаритная и рассчитана на обогрев двух или даже трех этажей жилого помещения. В таком случае подобный расчет мало чем поможет, так как будет иметь большую погрешность. Выходом из сложившейся ситуации послужит формула Vб = Vс × k / D

Где:

• Vб – вместимость емкости;

• Vс – количество теплоносителя, помещенного в контур;

• k – до каких значений увеличивается в объеме тепловой носитель при нагреве;

• D – КПД емкости.


Как разобраться с формулой и где взять величины:

• Для определения количества циркулируемой жидкости, используют один из способов:

• При заливке жидкости в трубопровод, пользуется популярностью метод визуального определения. То есть, заливая ведро воды, учитывать его объем и количество раз. Таким образом после арифметических действий, можно будет получить точное количество теплоносителя. Но данный метод подходит только если система заполняется при помощи насоса.

• Определить вместимость трубопровода. После этого, нужно прибавить к полученным данным вместимость теплообменника и радиаторов отопления.


В таблице указаны размеры различных труб и их водоемкость в последнем столбце

• Существует еще один метод, но он менее точен, так как полученные показатели, будут усредненными. Необходимо запомнить, что на каждый 1 кВт мощности котла, допускается до 15 литров теплоносителя. Основываясь на этом, не сложно произвести расчет, умножив мощность отопительного прибора на 15.

• Чтобы определить коэффициент теплового расширения теплоносителя, нужно найти соответствующую таблицу. Это необходимо потому, что при нагреве, данный параметр изменяется под действием температурных показателей и процентного содержания добавок.

• Коэффициент эффективности накопительной емкости, можно высчитать по формуле D = (Qm – Qб) / (Qm + 1).


Qm – давление, допускаемое для нормального функционирования отопления. Чтобы определить эту величину, нужно зафиксировать порог, при котором срабатывает предохранительный клапан, размещенный в группе безопасности. Для облегчения этой задачи, достаточно заглянуть в паспорт устройства. в нем, производителем оставляется вся необходимая информация, в том числе и допустимое давление.

Qб – эта величина определяет давление в расширительном баке после предварительной или заводской подкачки. Показатели можно найти на корпусе устройства или в документации. Для уверенности. Можно воспользоваться манометром и с точностью определить значения. При необходимости, величина может быть изменена – стравливанием воздуха через ниппель или подкачкой с помощью автомобильного насоса. Оптимальными значениями, рекомендуемыми специалистами, являются 1-1.5 атмосферы.

Самостоятельный монтаж расширительного устройства

Если у человека есть минимальные знания сантехнических работ, то он вполне способен справиться с установкой расширительного бака отопления частного дома. Для остальных, нужно следовать поэтапному плану:

• Куда ставится расширительный бак в системе отопления закрытого типа? В отопительном контуре выбирается участок обратного возвращения теплоносителя в котел. Монтировать бак нужно как можно ближе к отопительному прибору, но за циркуляционным насосом.


Расположение накопительной емкости по отношению к отопительному котлу

• Производится надрез трубы на выбранном участке. Если контур смонтирован из пластика, то удобнее резать специальными ножницами, для металла подойдет болгарка, а вот в случае с металлопластиком, лучше воспользоваться ножовкой по металлу или той же болгаркой.

• Врезка производится также с учетом используемого при монтаже трубопровода материала. Независимо от этого, выбирается тройник, чтобы иметь возможность продолжить движение теплоносителя по контуру в котел и направить часть вытесняемой жидкости вверх к расширительному баку.

• В нижней части емкости нужно отыскать входной патрубок. на него устанавливается резьбовой переходник на отрезок небольшой трубы.

• Через небольшое расстояние, снизу устанавливается сливной кран. Чуть ниже запорная арматура. Эти два элемента необходимы, если понадобится провести обслуживание накопительного устройства. вначале перекрывается подача теплоносителя запорным вентилем, после чего открывается сливной кран и из емкости удаляются остатки скопившейся жидкости. После съема бака, нужно не забыть закрыть сливной вентиль.


• От арматуры прокладывается небольшой отрезок трубы до расположенного на линии обратки тройника. Эта часть делается максимально прямой с минимальным количеством изгибов. Хотя, особого значения наличие и количество поворотов, не имеет.


Подготовка емкости к установке

После приобретения и доставки расширительного бака до дому, его необходимо распаковать. Подготовить все необходимые инструменты, расходные материалы и приготовится к работе с устройством.

• Повернув бачок резьбовым патрубком к себе производим подготовку резьбового соединения. Для этого можно воспользоваться помощью одного из материалов: фум-лентой, пастой для герметизации резьбовых соединений или паклей с герметиком. Любой из выбранных материалов наносится таким слоем, чтобы добиться максимальной надежности соединения.

• Поверх подготовленной резьбы завинчивается переходник. В зависимости от типа труб он может иметь различия. Поэтому, прежде, чем приобретать изделие, лучше проконсультироваться у продавца об используемой конфигурации переходника для приобретенного расширительного бака.


Один из способов размещения расширительного бака

• Следом на переходник, монтируется запорный кран. Надежно усадив его на резьбовое соединение подтянув гаечным ключом, нужно убедится, что положение барашка в свободном доступе.

• Заключительным этапом в сборке дополнительного узлового соединения расширительного бака, можно считать подключение еще одного переходника, но уже на трубу.


Внимание! Остальные действия сводятся к подготовке самого бака к правильной работе в отоплении.

• Проводится проверка в накопительной емкости. Для этого, с обратной от входного патрубка нужно найти ниппель. По внешнему виду, он очень похож на автомобильный. Для защиты от попадания мусора и случайных механических повреждений, ниппель прикрывается пластиковой крышкой. Если возникнет необходимость открыть доступ к спускному клапану, то колпачок можно просто открутить.


Проверка давления автомобильным манометром

• Для проверки давления подготавливают автомобильный манометр. Установив соответствующим концом прибор, слегка нужно надавить. Повернувшаяся на табло стрелка, покажет точные значения давления. Если они превышают допустимые нормы, то в таком случае стравливается воздух нажатием на клапан ниппеля. Если обнаруживается низкое давление, то подключив автомобильный насос, воздух подкачивается.


В конце остается лишь закрепить емкость. Здесь также зависит от конфигурации изделия. некоторые модели оснащаются припаянными подставками либо они идут в комплекте с устройством в отдельном виде. После подключения такого прибора к отопительной системе, останется только установить его на треногу.

Помимо установочных площадок, может применяться крепеж – например, кронштейны или хомутная вязка. И в первом и втором случае, потребуется предварительно крепить элементы к стене. Для этого, прислонив кронштейн к стене, ставятся метки. Перфоратором пробуриваются отверстия, чтобы иметь возможность установить дюбель-пробки или анкера. Приставив кронштейн, в отверстия ставятся пробки и вкручивается винт. Остается закрепить емкость.

Внимание! Крепление на кронштейны выбирается в случаях, когда накопительная емкость в виду особенностей помещения, размещения приборов в системе отопления или строения контура, не может быть установлен на ножки-подставки или другой тип площадки для монтирования на пол.

Коротко о главном

По завершению статьи и подводя итоги, нельзя не подметить, что закрытая система отопления, обязательно оснащается баком резервного расширения. От правильности выбора устройства, установленных настроек и многих других необходимых мер, зависит качество работы котла отопления и всего отопления в целом. Для контроля за работой накопительной емкости, в непосредственной близости, нужно установить манометр.

Как думаете – можно ли обойтись совсем без расширительного бака – что произойдет если его не установить?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как продлить срок службы расширительного бака для мочевого пузыря

2 года назад Новости и события

Мембрана в расширительном бачке выдержит не менее 50 000 циклов, прежде чем начнет терять часть своей эластичности. Хотя некоторые факторы могут повлиять на срок службы вашего мочевого пузыря, правильная установка и техническое обслуживание обеспечат долгую и здоровую жизнь вашего расширительного бака. В этой статье мы обсудим следующие факторы, которые следует учитывать при установке и обслуживании расширительного бака:

1. Недостаточный размер системы
2. Неправильная настройка подачи воздуха
3. Потери воздуха с течением времени
4. Высокое давление наддува воздуха
5. Повышенная температура воды
6. Верхняя подача по сравнению с конструкцией нижней подачи
7. Ежегодная профилактика Техническое обслуживание

1. Недостаточный размер для системы
Недостаточный размер бака может привести к большому колебанию давления от этапа запуска до рабочего этапа. Большой запас воды приведет к трению мочевого пузыря о стенку резервуара при каждом цикле. Мочевой пузырь может изнашиваться из-за больших объемов воды. Поэтому важно убедиться, что вы правильно выбрали размер аквариума.

2. Неправильная настройка наддува воздуха
Давление наддува при запуске должно быть установлено равным минимальному давлению системы в месте расположения расширительного бака. Если в пентхаусе, это будет 8-12 psig. Если система возвышается на 50 футов над расширительным баком, давление воздуха будет установлено на 30-35 фунтов на квадратный дюйм. Это давление наддува воздуха должно быть равно давлению автоматической подачи или редукционного клапана (PRV), используемого для обеспечения надлежащего давления в системе HVAC.

Если задано слишком низкое давление в баке по сравнению с настройкой предохранительного клапана, бак будет заполняться водой до тех пор, пока давление воздуха в баке не сравняется с давлением воды в системе. Это приведет к тем же проблемам, что и расширительный бак меньшего размера.

3. Потеря воздуха с течением времени
Воздух или газообразный азот могут выйти из герметичного резервуара. Места незначительных потерь воздуха, которые трудно обнаружить при стандартном пузырьковом тестировании, включают резьбовые соединения, клапан нагнетания воздуха, переборочный фитинг (нижнее системное соединение на некоторых резервуарах) и сам баллон. Бутиловый пузырь имеет очень низкую проницаемость. Однако более высокое давление может прогнать больше воздуха через мочевой пузырь посредством осмоса. Поскольку вода под высоким давлением «голодает» по кислороду/воздуху, со временем она будет проталкивать молекулы через мочевой пузырь. Рекомендуется ежегодное техническое обслуживание, чтобы поймать и предотвратить естественную потерю воздуха с течением времени.

4. Высокое давление наддува воздуха (обычно более 80 фунтов на кв. дюйм изб.)
Конструкция расширительного бака включает экран, препятствующий выдавливанию. Его функция состоит в том, чтобы удерживать баллон от выдавливания из резервуара при добавлении воздуха или азота для достижения необходимого минимального давления. Без воды, на которую можно было бы воздействовать, заряд воздуха может протолкнуть камеру через противоэкструзионный экран при повышенном давлении воздуха (обычно более 80 фунтов на кв. дюйм). Результатом может быть неисправный мочевой пузырь во время запуска. Чтобы избежать этой потенциальной проблемы, внутрь мочевого пузыря можно налить небольшое количество воды (кратковременно открыв клапан системы). Эта несжимаемая вода действует вместе с противоэкструзионным экраном, чтобы остановить экструзию мочевого пузыря.

5. Повышенная температура воды
Бутиловая камера расширительного бака рассчитана на кратковременную температуру 240oF. Температура жидкости в камере обычно представляет собой сочетание температуры от запуска до рабочих температур. Надлежащая тепловая ловушка должна предотвращать продолжение циркуляции термически мигрирующей горячей воды и перегрева жидкости в резервуаре, а температура резервуара должна приближаться к температуре окружающей среды в помещении с оборудованием. Если тепловая изоляция со стороны жидкости не предусмотрена, жидкость может постоянно нагреваться до точки, равной рабочей температуре. Чем ближе к 240°F, тем ниже ожидаемая продолжительность жизни мочевого пузыря.

6. Конструкция с верхней подачей и нижняя подача
Большинство больших баков-дозаторов HVAC имеют конструкцию с верхней подачей. Эта конструкция имеет более низкую стоимость производства и, следовательно, более низкую цену продажи для промышленности. Тем не менее, верхняя конструкция имеет потенциальную неотъемлемую проблему: камера закреплена в верхней части резервуара, и любой вес (пузырь и расширенная вода) будет «дергать» верхний фланец и горловину камеры. Если какая-либо из вышеупомянутых проблем — недостаточный размер бака, потеря воздуха или неправильная заправка воздухом — приводит к тому, что дополнительная вода поступает в камеру для выравнивания давления в системе, этот дополнительный вес и последующая цикличность системы HVAC будут тянуть и нагружать шейку камеры. . Если в мочевой пузырь также подается жидкость с более высокой температурой, размягчение или снижение эластичности мочевого пузыря может привести к дальнейшему «утончению» материала из-за растяжения.

Конструкция с верхней подачей очень надежна при условии правильного выбора размера, установки и регулярного технического обслуживания. Но Wessels также предлагает множество конструкций расширительных баков с конструкцией нижнего подключения. Баллон «плавает» в расширенной воде внутри баллона, что снижает или устраняет напряжения, которые могут повлиять на конструкции с верхним выходом.

7. Ежегодное профилактическое обслуживание
Наконец, чтобы обеспечить максимально долгий срок службы расширительного бака-дозатора, компания Wessels рекомендует проводить ежегодное профилактическое обслуживание. Это включает в себя проверку предварительной зарядки бака и регулировку по мере необходимости. Wesssels рекомендует установить запатентованную систему мониторинга мочевого пузыря WessGuard® для дополнительной профилактики и душевного спокойствия. WessGuard® постоянно отслеживает движение мочевого пузыря и выдает сигнал тревоги, который может быть привязан к системе управления энергопотреблением, если рабочий параметр мочевого пузыря превышает «нормальный». Этот аварийный сигнал может предупредить конечного пользователя о том, что резервуар необходимо отремонтировать и вернуть в правильное положение по давлению, что потенциально позволяет избежать дорогостоящего разрыва мочевого пузыря.

Для получения дополнительной информации о датчике приближения мочевого пузыря WessGuard® или других продуктах Wessels посетите веб-сайт westank.com или позвоните в службу поддержки клиентов по телефону 317-888-9800.

сантехника – Важна ли ориентация расширительного бака по отношению к трубе?

спросил 7 лет, 5 месяцев назад

Изменено 3 года, 4 месяца назад

Просмотрено 23 тысячи раз

Имеет ли значение, установлен ли расширительный бак (для водонагревателей) над трубой, от которой он отходит (резьбовое отверстие бака направлено вниз), или он установлен снизу, так что он свисает с нее (резьбовое отверстие бака направлено вверх)?

• сантехника

Как правило, бак можно устанавливать вертикально над или под сантехникой или горизонтально. Как правило, резервуар требуется поддерживать только при установке в горизонтальном положении. Большинство резервуаров меньшего размера рассчитаны на поддержку водопровода при установке в вертикальном положении. Наиболее распространенной рекомендацией является установка бака вертикально под водопроводом.

Вам следует ознакомиться с инструкциями производителя по установке, чтобы определить, как правильно установить конкретный резервуар, который вы используете.

Вот пример инструкции по установке расширительного бака для питьевой воды Watts®.

5. Установите расширительный бачок в систему (см. рис. 1).
а. Вес расширительного бака, наполненного водой, поддерживается трубопровод системы. Поэтому важно, чтобы, где это уместно, трубопровод имеет подходящее крепление (обвязка, подвес, кронштейны).
б. Расширительный бак можно установить вертикально (предпочтительный способ) или горизонтально.
