Основные особенности схемы отопления «ленинградка»

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована. хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

• минимальный объем расходных материалов;
• простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
• доступность покупки всех комплектующих;
• простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

• наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
• система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
• теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

1. В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию. с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
2. В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом. который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Однотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

• Автор: Дмитрий Сергеевич Кириллов

Ленинградка — система отопления

Ленинградская схема отопления – общие понятия

На сегодняшний день владельцы частных домов с индивидуальным отоплением часто задумываются о том, какой метод обогрева предпочтительней. Рассматриваются такие критерии, как экономичность, удобство в эксплуатации, возможность ремонта и усовершенствования, доступность и, конечно же, эффективность. Всем этим условиям отвечает отопление «ленинградка».

Ленинградская система, или «ленинградка» — это однотрубная система индивидуального отопления дома, в которой к магистрали последовательно подключены обогревательные приборы. Теплоноситель, циркулируя по магистрали, переходит из одного прибора в другой, нагревая их по порядку. В зависимости от размеров обогреваемых помещений, там можно устанавливать различное количество радиаторов разного размера.

Системы такого типа наиболее часто используются для обогрева частного дома. Это обусловлено их высокой эффективностью, а монтаж вполне возможно выполнить своими руками, даже не имея особых строительных навыков. Процесс достаточно трудоёмкий, но при наличии аккуратности и смекалки, позволяет существенно сэкономить финансы.

В качестве теплоносителя отопление «ленинградка» может использовать воду и антифриз. Циркуляция теплоносителя бывает естественной и принудительной. В случае принудительной циркуляции необходимо оснащение системы циркуляционным насосом, который обеспечивает принудительную циркуляцию теплоносителя.

Дополнительно принято устанавливать термостаты, запорную арматуру и контрольное оборудование. Это несколько увеличивает финансовые затраты, однако делает работу системы более эффективной и безопасной.

Водяное отопление «ленинградка» может использоваться для обогрева как одноэтажного, так и двухэтажного частного дома. Монтаж может выполняться по двум схемам – по вертикальной и по горизонтальной.

Монтаж по горизонтальной схеме заключается в том, что прокладываем магистраль в горизонтальной плоскости и подключаем к ней батареи в каждом помещении. Соответственно, такой способ подходит только для одноэтажных зданий. В случае двухэтажного дома применяется вертикальная разводка.

Горизонтальный монтаж требует выполнения некоторых условий:

• Все трубы прокладываем в плоскости пола. Разрешается прятать их в пол, либо оставлять на поверхности;
• Если прячем трубы в пол, обязательно необходимо утепление, поскольку в таком случае не удастся избежать теплопотерь;
• Монтаж труб над полом значительно упрощает работу с ними в случае усовершенствования системы;
• Независимо от того, как мы монтируем трубы, в пол или над ним, их монтаж следует осуществлять обязательно до работ по отделке пола;
• Трубы следует располагать с небольшим наклоном по направлению течения теплоносителя;
• Все радиаторы располагаем обязательно на одном уровне;
• Каждый радиатор оснащаем краном Маевского для избавления от пузырьков воздуха;
• В случае естественной циркуляции жидкости батареи в комнатах, удалённых от котла, должны иметь большее количество секций;
• Следует учесть, что поскольку при такой схеме требуется расположение всех отопительных приборов на одном уровне, нам не удастся подключить сушки для полотенец и водяной обогрев для пола.

Вертикальная схема предполагает подключение радиаторов к вертикально размещённой магистрали. Этот метод подходит для обогрева двухэтажного частного дома. Как правило, при такой схеме естественная циркуляция работает недостаточно эффективно, поэтому стоит оснастить контур насосом для принудительной циркуляции жидкости. Преимущества такой системы состоят в следующем:

• Более оперативный нагрев всех приборов в цепи;
• Более равномерное распределение теплоносителя в трубах;
• В случае наличия циркуляционного насоса можно ставить трубы меньшего диаметра – это выгодно с экономической точки зрения;

Применение циркуляционного насоса подразумевает его питание от электроэнергии. С экономической точки зрения большой роли это не играет, однако если существует возможность частого отключения электроэнергии, следует использовать вертикальную схему с естественной циркуляцией.

Следует также учесть, что при естественном вертикальном способе, например для двухэтажного здания, длина цепи от котла до последнего радиатора не должна быть больше 30 м.

Отопление «ленинградка» — преимущества и недостатки

Как и любая другая система, отопление «ленинградка» имеет свои плюсы и минусы. Перечислим для начала преимущества:

• Экономичность – по причине доступности материалов, простоты монтажа и конструктивных особенностей, позволяющих регулировать энергозатраты, этот тип обогрева является достаточно выгодным с финансовой точки зрения;
• Возможность усовершенствования и модернизации – «ленинградка» даёт возможность при необходимости внести изменения и улучшения в конструкцию;
• Возможность регулировать подачу тепла на каждый радиатор;
• Можно не обогревать помещения, которые не используются.

Из недостатков можно назвать следующее:

• В системе необходимо увеличение давления теплонесущей жидкости;
• При горизонтальной схеме невозможен монтаж тёплого пола и сушилок для полотенец;
• Необходимость наращивания более удалённых радиаторов по причине остывания теплоносителя по мере удаления от котла.

Для того, чтобы в случае необходимости иметь возможность сменить радиатор, отремонтировать его или отключить, не прекращая циркуляцию теплоносителя в трубах, необходимо возле каждого отопительного прибора сделать байпасы – обходные пути для теплоносителя. В случае, когда мы перекрываем поступление жидкости в радиатор, она идёт по контуру, проходя через байпас. В противном случае для того, чтобы отключить один радиатор, придётся отключать работу всей установки.

Особенности монтаж системы

Монтаж системы отопления частного дома осуществляем следующим образом:

1. Прокладываем магистраль по периметру всего здания;
2. Создаём контур из труб, замкнутый на котле;
3. Над котлом размещаем расширительный бак и соединяем его с котлом при помощи вертикальной трубы. Расширительный бак необходим для того, чтобы обеспечить необходимое давление для движения теплоносителя;
4. Радиаторы подключаем к магистрали, врезая их либо нижним, либо диагональным способом. Нижний способ заключается в том, что входной и выходной каналы располагаются в нижних отверстиях прибора. При диагональном методе вода входит в нижнее отверстие, а выходит в верхнем отверстии по диагонали;
5. Снабжаем установку всеми необходимыми контрольными приборами, кранами и байпасами для её стабильной и правильной работы;
6. В случае обеспечения обогрева двухэтажного здания вертикальным методом подключаем циркуляционный насос, если не планируются частые отключения электроэнергии.

Работа установки при естественном методе основывается на стремлении горячей жидкости занять верхнее положение в радиаторе, вытесняя оттуда холодную. Постоянный цикл основывается на непрерывности процесса остывания и нагрева, который обеспечивает циркуляцию теплоносителя в контуре.

Принудительный метод, как это понятно из названия, основывается на работе циркуляционного насоса, который гонит теплоноситель по контуру. В этом случае можно ставить в магистраль трубы меньшего диаметра – это не помешает движению жидкости в них.

Отопление «ленинградка» является на сегодняшний день одним из наиболее широко используемых способов обогрева частного дома. Как мы смогли убедиться, для индивидуального отопления этот метод действительно очень хорош в силу своей экономичности, доступности и удобства в эксплуатации. Он подходит как для одноэтажного, так и для двухэтажного здания. Все составные части легко купить в любом строительном супермаркете – полипропиленовые трубы, котёл, расширительный бак, краны, прокладки и прочее.

Монтаж установки выполняется своими силами даже без особого строительного опыта. При необходимости легко выполнить замену батарей, их ремонт и наращивание. Регулировка температуры на каждом приборе и отключение батарей в неиспользуемых помещениях помогают существенно экономить расходы на отопление.

При небольших финансовых вложениях, приложив определённые усилия и хорошо потрудившись, вы имеете все шансы обеспечить уют и тепло в своём доме.

Когда выгодна однотрубная система отопления двухэтажного дома — схема, монтаж и эксплуатация

Домовладельцам нравится однотрубная система отопления двухэтажного дома, схема которой считается наиболее экономичной. Длина труб в ней меньше двухтрубного варианта, хотя диаметр труб больше, прогрев батарей неравномерный, повышенный объем теплоносителя, перекачивая который расходуется больше электроэнергии.

Выгодна ли самотечная однотрубная система двухэтажного дома

Намереваясь смонтировать данную дешевую схему, домовладелец сильно ошибается. Самотечная система (в просторечии, «самотек») обойдется вдвое-втрое дороже оснащенной циркуляционным насосом. Естественная циркуляция требует:

• толстых труб для минимизации гидравлического сопротивления теплоносителю;
• достаточности уклонов магистральных труб;
• расположения отопительного котла ниже уровня отопительных приборов в приямке на кухне /в подвале, показанного на рисунке ниже.

Самотечному отоплению 2-х этажного дома присущ стандартный недостаток — батареи второго этажа прогреваются лучше первого. Установка байпасов, регулировочных устройств наращивает стоимость системы.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

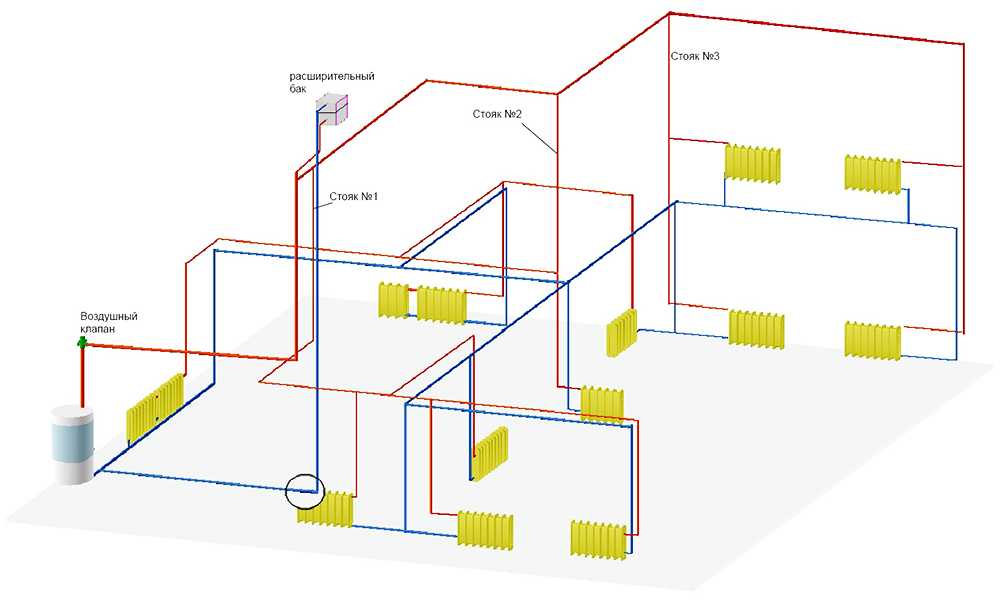

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Однотрубная система отопления двухэтажного дома с циркуляционным насосом

Включает этажные контура с горизонтальной однотрубной разводкой, соединенные вертикальными стояками «подачи» и «обратки», Последние пространственно разнесены или объединены в двухтрубный стояк. Циркуляционный насос включается в обратную магистраль («обратку») перед отопительным котлом.

Простейшая однотрубная система отопления двухэтажного дома, схема которой содержит два контура по 3 радиатора, показана ниже.

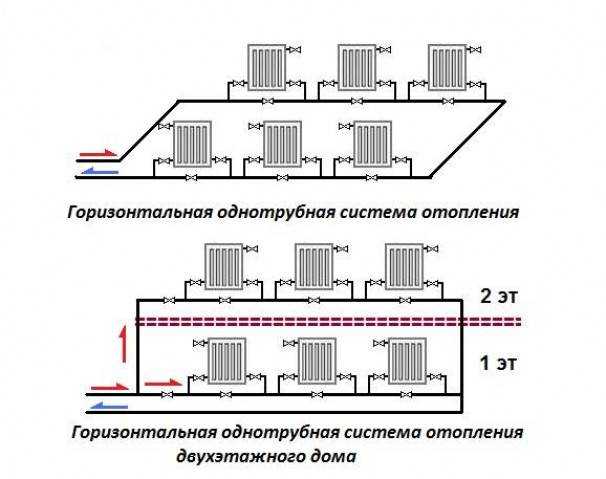

Однотрубная горизонтальная система 2-х этажного дома с насосом.

Расход теплоносителя по горизонтальной магистрали в N раз больше (N – число последовательно соединенных радиаторов), требемого двухтрубной схемой. «Однотрубка», имеющая одинаковое числе отопительных приборов с «двухтрубкой», оснащается циркуляционным насосом большей мощности.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально — горизонтального) типа.

Распространенные ошибки при монтаже

Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).

Виды подключения радиаторов в горизонтальных однотрубных контурах.

Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).

Как выровнять неравномерность нагрева радиаторов?

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве — постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Коллекторная система отопления частного дома – преимущества и недостатки

Источники: http://kotel. guru/sistemy-otopleniya/osnovnye-osobennosti-shemy-otopleniya-leningradka.html, http://mynovostroika.ru/leningradka_sistema_otoplenija, http://vse-pro-otoplenie.ru/systema-otopleniya/61-odnotrubnaya-sistema-otopleniya-dvuhetazhnogo-doma-shema.html





Как вам статья?

Однотрубная ленинградская система отопления: схема для частного дома

Содержание

• 1 Особенности устройства
• 2 Основные элементы
• 3 Модернизация системы
• 4 Циркуляция теплоносителя
  • 4.1 Естественная циркуляция
  • 4.2 Принудительная циркуляция
• 5 Типы «ленинградки»
• 6 Теплотехнический расчет
  • 6.1 Расчет мощности котла в зависимости от площади
  • 6.2 Количество радиаторов
• 7 Монтаж «ленинградки» в частном доме

С ростом домостроения возрос интерес к автономным системам отопления. Разработанные в далекие советские времена однотрубные схемы в связи с этим были переработаны и усовершенствованны. Их эффективность возросла за счет применения прогрессивного оборудования и новейших материалов, выдерживающих большие нагрузки и имеющие большой срок эксплуатации. Одной из популярных стала ленинградская система отопления частного дома, в упрощенном варианте — «».

Особенности устройства

Принцип работы всех однотрубных типов отопления состоит в движении теплоносителя по замкнутой цепочке последовательно соединенных между собой обогревающих приборов. Батареи в таких схемах имеют два отвода, сквозь которые циркулирует сквозной поток воды, а магистраль одновременно выполняет функции подающего и обратного трубопровода.

Проходя через нагревающий котел, жидкость на каждом витке снабжает радиаторы теплом, увлекая за собой уже успевшие остыть массы. Температура обогрева зависит от уровня нагревания теплоносителя, интенсивности его движения по контуру.

Однако достичь одинаковой температуры во всех батареях проблематично. Наибольший градус воды всегда будет присутствовать в приборах ближе к выходу из котла и понижаться по мере удаленности от источника подогрева. Чтобы добиться равномерности тепла во всех помещениях, в радиаторах от комнаты к комнате постепенно увеличивают количество секций, последний из них имеет самые большие размеры.

От своих конструктивных собратьев «ленинградка» отличается:

• горизонтальной нижней разводкой;
• подключением отопительных приборов по обе стороны трубопровода.

Ленинградская система эффективна для одно- и двухэтажных домов при использовании 5 радиаторов. Большее количество — от 6 до 8 приборов, требует тщательного расчета мощности ведущих элементов системы. Дальнейшее увеличение числа батарей, секций с усложнением схемы себя не оправдывает.

Основные элементы

Схема устройства «ленинградки» проста и требует, по сравнению с другими (двухтрубными), минимума исходных материалов. При желании, наличии базовых знаний произвести монтаж батарей, соединение, подключение радиаторов отопления можно своими руками, что тоже позволяет экономить средства.

Для функционирования однотрубной системы отопления с естественной циркуляцией «ленинградки» необходимы:

1. 1. Котел: газовый или электрический.

1. 1. Расширительный бачок — резерв для накопления теплоносителя и добавления его в систему.

1. 1. Отопительные устройства: радиаторы, батареи.

1. Трубы — для магистрали подбираются в 2 раза большего диаметра, чем для подводки.
2. Вентили — для слива воды, заполнения контура, аварийные.
3. Канализационный слив.

Модернизация системы

Применение технологий 21 века, учитывая все плюсы и минусы схем, повышает эффективность обогрева однотрубкой на 30% по сравнению с двухтрубным отоплением, финансовые затраты при этом снижаются на 15%. Современное оснащение обеспечивает стабильность, безопасность работы, удобный температурный контроль как всей системы, так и ее отдельных участков.

К элементам модернизации относят:

1. 1. Термостатические балансировщики — датчики, клапаны, вентили, которые регулируют поток теплоносителя, а при необходимости полностью перекрывают поступление жидкости в радиатор.

1. 1. Шаровые краны — устанавливаются на подводке и отводке отопительных устройств, что позволяет производить их отключение без прерывания работы всей системы.

1. 1. Кран Маевского — врезается в батареи для извлечения воздуха вручную. Существуют автоматические системы для выполнения этой задачи.

Циркуляция теплоносителя

В качестве теплоносителя применяются: вода, спиртовой раствор или антифриз. Движение по трубам предусмотрено как естественное, так и принудительное — с одним или несколькими насосами.

Естественная циркуляция

Самотек обеспечивается свойствами жидкости расширяться при увеличении температуры. В котле горячая вода, так как имеет меньшую плотность, вытесняется холодной наверх, начинается перемещение по системе. Остывая и увеличивая плотность, она стремится в начальную точку, к котлу. Таким образом замыкается контур.

Напор обеспечивается:

1. Разницей температур внутри системы и в помещении. Чем прохладнее в доме, тем быстрее перемещается горячая жидкость.
2. Разницей установки по высоте котла и нижней магистрали с отопительными приборами. Обогреватель стараются всегда располагать ниже (подвал, цокольный этаж), и чем больше перепад высот — от 3 м, тем больше скорость передвижения теплоносителя. В небольших зданиях этим условием пренебрегают за счет правильного подбора размеров элементов конструкции.

Чтобы уменьшить сопротивление труб, горизонтальные участки располагают под уклоном по направлению движения воды. Верхней точкой схемы служит открытый расширительный бак. При правильной сборке возникновение воздушных пробок в батареях исключается, они естественным путем вытесняются в бачок.

На скорость циркуляции влияют:

1. Диаметр труб разводки — изделия подбирают с увеличенным внутренним сечением, чтобы снизить сопротивление при движении жидкости. Имеет ленинградка система отопления диаметры байпаса и патрубков в 2 раза меньше значения внутреннего сечения основного русла.
2. Выбор материала. Лучшим признан трубопровод с полипропиленовой трубой. Пропускная способность синтетики в несколько раз выше по сравнению со стальными изделиями того же диаметра. Объясняется это устойчивостью полипропилена к известковым отложениям и коррозии. Металлопластик применять не рекомендуется.
3. Сложность схемы — определяется количеством стыковок, переходов от одного диаметра труб к другому, радиусом поворотов, типом запорных и регулирующих приборов. Наибольший эффект достигается при линейном размещении отопительных устройств.

При добавлении к основной конструкции дополнительных контуров обязательно учитывается установка игольчатого вентиля. Регулятор сбалансирует поток между разного диаметра трубами полипропиленовыми, отопление станет более равномерным. При циркуляции без насоса время бесперебойной эксплуатации системы из полимерных, оцинкованных труб с биметаллическими отопительными приборами — от 50 лет.

Однако у схемы с самотеком есть свои недостатки:

• нагрев до необходимой температуры в радиаторах занимает несколько часов, так как изначально перемещение охлажденной жидкости по магистрали медленное;
• длина контура имеет ограничение — около 30 м.

Принудительная циркуляция

Для увеличения скорости теплоносителя устанавливают насос. Искусственный разгон жидкости обеспечивает быстрый обогрев даже при небольшом диаметре магистрали, что является востребованным для обогрева двухэтажных домов не выше 30 м.

Искусственное продвижение потока всегда имеет закрытый тип системы, то есть без доступа воздуха. Так как единственным местом взаимодействия с внешней средой в конструкциях является расширительный бак, для закрытого типа его выбирают герметичным.

Стабильное давление определяется типом и мощностью котла, часто норма в границах 1,5 атмосфер. Дополнительным оборудованием, обеспечивающим безопасность работы системы отопления двухэтажного частного дома типа «ленинградка», служат:

1. Манометры — контролируют и регулируют давление внутри контура;
2. Предохранительный клапан — устанавливается на расширительном баке, при излишнем давлении через него автоматически выводятся излишки воды;
3. Воздухоотводчик — также находится на расширительном бачке, служит для извлечения воздуха, который образуется в процессе закипания воды в экстренных ситуациях сбоя системы терморегуляции.

Насос рекомендуется устанавливать в точке самой низкой температуры теплоносителя — на обратном контуре в непосредственной близости от котла. Такое расположение позволяет уменьшить негативное воздействие горячей жидкости на резиновые прокладки прибора и тем самым увеличить срок его безремонтной эксплуатации.

«Ленинградка» с циркуляционным насосом работает от сети переменного тока. Чтобы обеспечить непрерывность функционирования схемы в периоды отключения электроэнергии, устанавливают:

1. Бензогенератор в качестве резервного источника энергии.
2. Байпас, с помощью которого можно будет перевести систему в режим естественной циркуляции. Для этого перед и после насоса устанавливаются перекрывающие вентили, один из которых оснащен фильтром.

Перекрывание теплоносителя также бывает необходимым, когда нужно очистить, заменить фильтр грубой очистки прибора или сам насос, не прерывая движения жидкости по основному руслу.

Типы «ленинградки»

Классическая горизонтальная схема уже была приведена в качестве примера при описании видов циркуляции. Информацию стоит дополнить тем, что радиаторы должны строго располагаться на одной линии. Монтаж магистрали однотрубной системы может проводиться чуть выше уровня пола, внутри и под полом, что повышает эстетику и избавляет от дополнительных хлопот по уходу за трубами. Следует учесть, что коммуникации при скрытом монтаже теряют тепло, поэтому им требуется теплоизоляция.

В зависимости от расширителя схема может быть открытого типа — без насоса, или закрытого — с насосом. Конструкция рекомендована для домов разной этажности, отопительный контур которых достигает 30 м.

Вертикальная схема состоит из магистрали, проложенной на чердаке, от которой спускаются трубы, подающие воду в радиаторы. Обогревательные устройства устанавливаются у окон строго друг над другом. Так как основная труба проходит через холодное помещение, для нее требуется утепление.

Магистраль располагают под небольшим углом. Схема нагревательного одноэтажного отопления отличается от аналогичной для двухэтажного дома числом горизонтальных линий с батареями. Как и при естественной циркуляции, для вертикальной системы подходят трубы большого внутреннего сечения. При усложнении контура требуется настройка гидродинамического сопротивления, с которой справляются насос и игольчатые вентили.

По внешнему виду вертикальная схема отопления двухэтажного частного дома «ленинградка» с насосом проигрывает горизонтальной, так как спрятать коммуникации невозможно.

Кроме двух основных типов существуют комбинации, сочетания по развязке и виду циркуляции.

Теплотехнический расчет

Индивидуальный расчет позволит определить мощность котла, количество радиаторов, дополнительных приборов для типа строения и избавит от лишних трат.

Расчет мощности котла в зависимости от площади

По СНиП, для помещений с высотой потолка 2,5 м предусмотрен 1 кВт на 10 м2 с учетом корректирующего коэффициента.

Мощность отопительного котла = (S x Wуд.)/10 м2,

где S — суммарная площадь всех помещений;

Wуд. (кВт) — удельная мощность, которая определяется климатической зоной:

• для Москвы и области — 1,5;
• Средняя полоса — от 1,2 до 1,3;
• Крайний север — от 1. 5 до 2;
• Южные регионы России — от 0.7 до 0.9.

На выбор котла влияет объем помещения, расположение комнат, толщина внешних стен, тип остекления и т.д.

Количество радиаторов

При вычислениях исходят из возможности системы поддерживать необходимую температуру, в том числе и на участках контура. Количество секций получают, учитывая материал конструкции, размер прибора, объем помещения.

Стандартная мощность секции (Вт):

• • биметаллическая — от 100 до 180;

• • чугунная — от 120 до 160;

• • алюминиевая — от 180 до 205.

Во внимание берутся потери теплоотдачи системы отопления. У радиаторов она зависит от материала и способа соединения с магистралью:

• при нижней подводке — 12-13%;
• диагональном — 2%;
• однотрубном — 19-20%.

Ленинградская система отопления схема с естественной циркуляцией позволяет пользоваться приблизительными данными, а для конструкций с насосом необходимо более тщательно проводить вычисления. Разводка трубопровода полипропиленом трубой на чертеже поможет определить длину и необходимое количество труб для покупки.

Монтаж «ленинградки» в частном доме

После осуществления расчета, разработки схемы и покупки всех необходимых материалов можно приступать к сборке элементов конструкции.

Последовательность основных работ:

1. Устанавливается бак;
2. Трубопровод полипропиленом трубой прокладывается по периметру здания, начиная от котла и замыкая на нем весь контур;
3. После прокладки магистрали на небольшом расстоянии от источника подогрева теплоносителя осуществляется технологическая врезка для вертикальной трубы;
4. На вершине этого участка прикрепляется расширительный бак;
5. В последнюю очередь магистрали соединяют с радиаторами: к патрубкам снизу — нижнее горизонтальное подключение, а входная и выходная трубы врезаются в батарею на разной высоте — диагональное.

Несмотря на внешнюю простоту ленинградской системы отопления частных домов схемы, заниматься самостоятельным обустройством без специальных знаний опасно. Необходима консультация с профессионалами на всех этапах подготовки и монтажа.

Система отопления своими руками

Выбор системы отопления для частного дома достаточно сложный и ответственный процесс. Правильно подобранная система отопления – залог наличия постоянного тепла и комфортных условий проживания в помещении. Одна из самых популярных схем отопления – Ленинградская. Узнаем о его особенностях, способах организации и преимуществах.

Содержание:

1. Система ручного обогрева – Особенности и достоинства Ленинградки
2. Двухтрубная система отопления частного дома своими руками
3. Однотрубная система отопления частного дома своими руками
4. Однотрубная система отопления частного дома своими руками

Система отопления ручная – Особенности и достоинства Ленинградки

Система отопления под названием Ленинградка подразумевает использование одной трубы для подвода теплоносителя. При этом система идет из одной магистрали с постепенным расположением отопительных приборов, по которым циркулирует теплоноситель. Различают два варианта разводки труб:

• вертикальный;
• горизонтальный.

Схему прокладки труб необходимо определить еще на этапе строительства дома. Данную схему отопления рекомендуется использовать в одноэтажном или максимум двухэтажном доме.

По принципу действия Ленинград отличается простотой исполнения. Теплоноситель, в нашем случае вода, движется от котла к подпитке, которая разводит его по всем помещениям. После этого теплоноситель снова поступает в котел. Таким образом, система представляет собой целостность в виде замкнутого контура, характеризующегося цикличностью.

В каждой комнате необходимо установить радиаторы, подключенные к подающей трубе. Количество и размер радиаторов определяется в соотношении с площадью помещения и его размерами.

Данная система работает с естественным типом циркуляции теплоносителя или с насосом, обеспечивающим принудительное движение воды в системе. Наличие дополнительного насоса обеспечивает высокую функциональность в работе оборудования. Кроме того, вместе с радиаторами устанавливаются запорная арматура и устройства для контроля температуры. Отсутствие этих устройств негативно сказывается на эффективности оборудования.

Среди преимуществ установки дополнительного оборудования к системе Ленинград выделим:

• возможность самостоятельной регулировки температуры;
• понижение или повышение температуры на различных отопительных приборах;
• При необходимости при ремонте или отключении определенного помещения от отопления достаточно закрыть специальные краны.

Каждая система отопления имеет как преимущества, так и недостатки. Предлагаем ознакомиться с преимуществами Ленинградки:

• отличные показатели эффективности расхода топлива, кроме того, есть возможность сэкономить материальные средства при монтажных работах и ​​при эксплуатации оборудования;
• Все материалы для монтажа системы легко доступны и приемлемы по стоимости, есть огромный выбор труб, радиаторов, котлов и запорной арматуры;

• Простота монтажных работ и эксплуатации оборудования, при необходимости в ремонте, достаточно закрыть кран и снять радиатор для его замены или обслуживания.

Однако эту систему отличают и определенные недостатки:

• Тепло распределяется по помещениям неравномерно, особенно при использовании естественной циркуляции, поэтому в большинстве случаев требуется дополнительная установка насоса;
• При горизонтальной разводке труб возникают проблемы с устройством теплых полов;
• Для большей эффективности системы следует увеличить количество самой воды, которая является теплоносителем.

Двухтрубная система отопления частного дома своими руками

Однотрубная система отопления позволяет циркулировать теплоносителю по кругу. Двухтрубная система предполагает использование двух труб, идущих от батарей к котлу. В то же время двухтрубное отопление отличается большей сложностью конструкции и большими затратами на покупку материалов. Для циркуляции теплоносителя используются две трубы, одна из которых подает воду, а вторая является обраткой. Установка каждого ТЭНа подразумевает наличие обратки и подачи.

Двухтрубная система отопления позволяет распределять тепло по всем помещениям здания. Однако на каждом отопительном приборе должен быть элемент в виде регулировочного дросселя. С его помощью можно регулировать температуру во всех частях системы.

Двухтрубная система отопления применяется как в частных, так и в многоэтажных домах. Во втором случае, чтобы наладить распределение тепла, в подвале, где находится место кровли, устанавливаются трубы гораздо большего диаметра, чем в квартирах.

Циркуляция теплоносителя в двухтрубной системе отопления так же, как и в однотрубной, принудительная или естественная. Существует два способа разводки труб – верхний и нижний, именно они определяют, нуждается ли система в дополнительном насосном оборудовании.

Выполняя верхнюю разводку, трубы прокладываются на высоте, поэтому в этом случае имеется постоянное давление, которое подает теплоноситель в системе. Внешний вид такой системы достаточно эстетичен, основная труба располагается над дверными проемами. Дополнительные затраты необходимы на установку бака расширителя, регулирующего давление в системе.

Нижняя разводка системы основана на прокладке трубопровода в нижней части дома под подоконником. В этом случае расширительный бак устанавливается непосредственно в помещении и не нуждается в дополнительном утеплении. Для создания дополнительного давления в помещении устанавливается циркуляционный насос. Его установка осуществляется на обратке во избежание поломки оборудования при слишком высокой температуре теплоносителя.

Место установки расширителя определяется его типом. Закрытый бак устанавливается в любом месте дома. Монтаж открытого расширительного бака осуществляется на уровне, превышающем высоту прямого отрезка трубы. Если этого не сделать, то внутри системы образовались пробки из воздуха, которые необходимо удалить.

Если для небольшого дома проектируется двухтрубная система отопления, целесообразно выбирать трубы диаметром около 35 мм. В многоэтажных домах монтируют трубы диаметром около 5 см. Чтобы отрегулировать тепловую отдачу, выбирайте радиаторы, размер которых может обогреть помещение, в котором они установлены.

Возможны три варианта подключения радиаторов к системе:

• боковое;
• нижний;
• диагонального типа.

Монтаж системы отопления частного дома своими руками достаточно сложный процесс, для которого необходимо изучить все тонкости его выполнения. Чтобы обеспечить хороший теплообмен между теплоносителем, обратка должна входить в котел снизу. Поэтому чаще всего для монтажа двухтрубной системы отопления выбирают варианты котлов, устанавливаемых на пол.

Процесс монтажа системы отопления дома своими руками довольно сложен, особенно для зданий, высота которых более двух этажей. Если в многоэтажном доме нет перегородок между этажами, то в результате нагрева воздух с первого этажа будет перемещаться на следующие. Таким образом, температура воздуха на втором этаже будет выше. Для решения этой проблемы выполните следующие действия:

• Для обогрева второго этажа использовать темный пол, радиаторы не ставить;
• Распределите радиаторы таким образом, чтобы на первом этаже была третья, а на втором было меньше нагревательных элементов.

Также в процессе проектирования дома рекомендуется на нижнем этаже оборудовать помещения, не нуждающиеся в избыточном отоплении, а вторыми должны быть спальни, санузел и детские комнаты.

Однотрубная система отопления дома своими руками Схема:

1. Выполнить установку котла, мощность которого должна легко обогреть все помещения. При установке котла строго придерживайтесь технологии выполнения всех работ применительно к типу оборудования.

2. Установить расширительный бак, если он открытый, то рекомендуется монтировать его на чердаке. Закрытый бак можно установить внутри помещения, но в самой высокой его точке. Если чердак неотапливаемый, рекомендуется оборудовать защиту бака от тепловых потерь. При необходимости через трубу, которая подведена к баку, происходит слив теплоносителя. Самые удобные расширительные баки мембранного типа, они устанавливаются в любом удобном месте.

3. Далее выполнить монтаж вертикального стояка, а затем прямой трубы. Оптимальное значение наклона системы составляет один процент. Для прямой трубы уклон выполняется движением к котлу. В местах соединения приборов для отопления трубу соединяют тройниками.

4. Далее выполняется установка обратной трубы. Работа начинается с монтажа трубы к котлу. При этом уклон, который наблюдается в процессе выполнения работ, остается прежним. При необходимости устанавливается циркуляционный насос.

5. Далее осуществляется монтаж радиаторов или системы теплого пола. Для этих целей используется дополнительная арматура.

6. Система заполнена водой и удален воздух из радиаторов. Далее котел запускается, краны используются для регулировки подачи тепла. При наличии сверления внутри труб открутить краны Маевского на радиаторах для удаления воздуха.

Однотрубная система отопления частного дома своими руками

Однотрубная система отопления, которую еще называют Ленинградкой, массово применялась при строительстве одноэтажных домов в Советском Союзе. Эта идея была предложена для того, чтобы сэкономить деньги на прокладке коммуникаций.

Данная система отопления отличается отсутствием наличия маяков обратки. Таким образом, можно добиться серьезного экономического эффекта. Однако однотрубная система отопления имеет множество недостатков, из-за которых в настоящее время не используется. Прежде всего, из-за того, что радиаторы подключены последовательно, нет возможности контролировать интенсивность их нагрева в разных по назначению помещениях. Кроме того, для проведения ремонта одной из батарей необходимо отключить всю систему от отопления.

Для функционирования однотрубной системы отопления требуется серьезное давление, которое выталкивает воду и обеспечивает ее циркуляцию. Поэтому данная система нуждается в обязательной установке мощного насосного оборудования.

Ленинградская система одноэтажной застройки нуждается в вертикальной разливке. То есть установка расширительного бака обязательно выполняется на чердаке.

Для равномерного распределения тепла батареи устанавливаются с большим количеством секций на первом этаже, чем на втором.

Среди основных преимуществ однотрубной системы отопления отметим экономию средств на ее обеспечение. Поэтому эту систему отопления до сих пор монтируют в частных домах. Помимо экономии материалов, также возможно повысить эстетическую привлекательность помещения, за счет отсутствия большого количества труб и коммуникаций. Установка термостатических вентилей на радиаторы, установка балансировочных вентилей и удобных шаровых кранов позволяет улучшить процесс работы системы в целом.

Однотрубная система отопления частного дома своими руками

По соотношению со схемой монтажа однотрубная система отопления делится на:

• вертикальная;
• горизонтальный.

В зависимости от способа подключения бывает:

• проходной;
• Тупик.

В зависимости от способа передачи охлаждающей жидкости:

• насосная;
• натуральный.

Если высота здания более тридцати метров, то в любом случае на систему устанавливается насосное оборудование. Система отопления частного дома своими руками по схеме вертикального типа предполагает нагрев воды и подъем ее по стояку. Далее по трубе распределительного типа вода попадает в радиаторы, осуществляя их нагрев.

Теплоноситель в такой схеме циркулирует естественным образом, для достижения эффективности системы отопления используются трубы с большим сечением, а магистраль проводится под уклоном. Эта схема независима от электроснабжения, однако трубы большого размера негативно сказываются на эстетических свойствах помещения.

Второй вариант – горизонтальная схема. Подразумевает монтаж магистрали внутри напольной конструкции. В этом случае для снижения тепловых потерь необходимо позаботиться о дополнительной изоляции труб. Подающая труба также устанавливается с соблюдением уклона.

Для качественной работы любой системы отопления рекомендуется промыть систему отопления частного дома своими руками. Таким образом, можно улучшить качество теплоотдачи и повысить КПД системы в целом.

Руки частного дома с руками видео:

Скрытая история авангардной архитектуры эпохи Санкт-Петербурга

© Leonid Balanev

• Написано Журнал Стрелки 9000
• 030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303030303ce.

В то время как екатеринбургская авангардная архитектура является визитной карточкой города, а московский авангард является предметом споров, в Санкт-Петербурге известность этого стиля и его влияние определить несколько сложнее. Некоторые исследователи даже предполагают, что авангард здесь является «изгоем» или «несуществующим стилем», а его присутствие в России осталось во многом непризнанным. Александр Стругач проливает свет на этот феномен:

В Санкт-Петербурге авангардный стиль просто затмевается обилием архитектуры барокко, модерна и классицизма и пока не относится к категории состоявшегося культурного наследия. Между тем постепенный износ еще больше затрудняет доказательство культурной ценности авангардных зданий.

Сохранить картинку!

+ 27

В этой статье — автор Светлана Кондратьева и с п. хотографии Леонида Баланева — которые изначально появились на Журнале «Стрелка» , специалисты по русскому авангарду выдвинули десять наиболее важных примеров в Санкт-Петербурге.

В 1920–1930-х годах ленинградские архитекторы проектировали уникальные здания и комплексы для развития собственных авангардных школ и технологий города. По словам Маргариты Штиглиц, одного из авторов книги Ленинградский авангард Архитектура , ленинградский авангард испытал влияние как модернизма, так и неоклассицизма, и многие здания имеют отсылки к этим стилям. Пристальное внимание к выразительности выбранной формы – еще одна важная деталь. Стругач предполагает, что на формирование ленинградского авангарда оказали два основных влияния: идеи супрематизма, разработанные Казимиром Малевичем и его учениками, наряду с европейскими архитектурными элементами, введенными Эрихом Мендельсоном. Около восьмидесяти зданий того периода уже внесены в список, но многие еще нуждаются в защите.

Тракторная улица и жилой массив Нарвская. Фото © Леонид Баланев

Тракторная улица и Нарвский жилой массив (1925-1935)

Адрес: Район метро Нарвская

Район метро Нарвская – гавань авангарда и место, где когда-то проводились архитектурные эксперименты. Здесь была построена первая школа советского Ленинграда, а также первое здание райсовета, первый жилой массив и первый большой дворец культуры. Архитектор Александр Стругач отмечает, что, в отличие от многих других локаций, район метро «Нарвская» сохранил свою уникальную планировку.

Талантливый градостроитель Лев Ильин предложил использовать двухцентровую систему. Центром района являются две площади: историческая площадь у Нарвской Триумфальной арки и новая площадь у Кировского райсовета. Позже Ильин развил свою идею полицентризма еще дальше. Затем он включил его в генеральный план Ленинграда, предложив создать новый центр города вокруг Московского проспекта в дополнение к существующему историческому центру вокруг Невского проспекта.

По словам Стругача, жилой массив на Тракторной улице (1925-1927 гг., архитекторы Александр Гегелло, Александр Никольский и Григорий Симонов) является самым ценным объектом в пределах всего района. Для оформления усадьбы Григорий Симонов ездил в Германию и Швецию для сбора зарубежного опыта. В результате разработка оказалась вполне европейской. Шестнадцать трех-четырехэтажных домов, стоящих напротив друг друга через улицу, просто отвергают традиционный для Санкт-Петербурга стиль параллельной застройки. Здания на противоположных сторонах дороги даже не идентичны: различаются планировки балконов, лестниц и карнизов на спаренных зданиях. Выразительные полуарки, визитная карточка Тракторной улицы, украшают угловые дома.

Тракторная улица и жилой массив Нарвская. Фото © Леонид Баланев

Усадьба Нарвских строилась из любых подручных материалов: в некоторых постройках повторно использовался старый кирпич. В домах на Тракторной вместо потолочных балок трамвайные рельсы», — рассказывает Александр. «В домах также отсутствовали санузлы, хотя строители настаивали на их добавлении. Никаких бань в СССР в то время еще не производили.

Маргарита Штиглиц называет еще несколько важных зданий в районе. Дворец культуры Максима Горького (построен в 1925-1927) и фабричная кухня/универсальный магазин (постройки 1929-1931) расположены на площади Стачек. На проспекте Стачек расположены еще два здания: школа имени 10-летия Октября (построена в 1930-1935 гг.) и Кировского райсовета (построена в 1930-1935 гг.). Последнее, по Штиглицу, является единственной важнейшей градообразующей постройкой среди всей совокупности конструктивистских построек.

Районная управа бросается в глаза своим подчеркнутым очертанием, напряженным противостоянием его горизонталей и вертикалей, столкновением его жестких и мягких округлых пространств. Его преувеличенно «бесконечные» стеклянные панели — гимн сплошным окнам».0003

Протяженность сплошной линии стеклопакетов составляет почти 120 метров, что для Ленинграда редкость. Здание Совета подчеркивается 50-метровой башней с гребенчатым узором балконов.

Первый жилой дом Ленсовета. Фото © Леонид Баланев

Первый жилой дом Ленсовета (1931-1935)

Адрес: Набережная реки Карповки, 13

Первый жилой дом Ленинградского горсовета — элитная застройка эпохи авангарда. Относительно большое здание, в нем всего 76 квартир от трех до шести комнат, некоторые из них двухэтажные. Проживавшие здесь партийные чиновники жили в премиальных условиях: от внутренней лестницы из дуба и встроенной мебели до солярия на крыше и беседки во дворе. Некоторые проектные предложения включали даже планы строительства пешеходного моста через реку Карповку перед зданием.

«Раньше город страдал от частых наводнений, и дома на набережной обычно строились на приподнятом фундаменте. В доме был детский сад на втором этаже, а в планировку были добавлены наружные лестницы для обеспечения путей эвакуации», — рассказывает Александр Стругач. Евгений Левинсон, спроектировавший здание вместе с Игорем Фоминым, назвал эти лестницы «наглядным примером» пластических возможностей железобетона. Хотя лестница была не самым удобным решением из-за ленинградского климата, сегодня она остается одной из визитных карточек здания.

Первый жилой дом Ленсовета. Image © Леонид Баланев

«Первый жилой дом Ленсовета — это последние этапы авангардного стиля, на которые повлияли как экспрессионизм, так и ар-деко», — говорят Штиглиц и Кириков. Они продолжаются:

Динамичная игра пространств, контрасты между прямыми и изогнутыми линиями, противостояние легкой галереи внизу и массивной верхней части тела, чередование гладких поверхностей и глубоких полостей, шипов безопорных углов и ‘ «левитирующая» внешняя лестница формирует образ нарочито резкой. Сложная планировка каждой стороны здания, включая сторону, выходящую во двор, подчеркивает элитный статус дома.

Дворец культуры Ленинградского горсовета. Фото © Леонид Баланев

Дворец культуры Ленинградского горсовета (1931-1938)

Адрес: Каменноостровский проспект, 42

В непосредственной близости от Первого жилого дома находится Дворец культуры Ленинградского горсовета, ранее называвшийся Производственной кооперацией Дворец культуры, еще одно здание, спроектированное Юджином Левинсоном. Здание спроектировано как конструктор: Дворец построен на базе дореволюционного Дворца спорта. В прежнем здании в стиле неоклассицизма располагались ресторан, киноконцертный зал смешанного назначения и роллердром. Его развлекательные функции были сохранены при реконструкции в 1930 с.

Дворец культуры Ленсовета. Фото © Леонид Баланев

Новый дом культуры состоял из двух залов: театрального с акустическим потолком в виде динамиков и небольшого кинозала, выступающего сбоку здания. От планов строительства спортивной секции с бассейном отказались. Несмотря на личное настояние Левинсона, была построена только 30-метровая башня вместо 46-метровой. Это решение лишило здание потенциального акцента высоты и придало ему вытянутый вид.

Дворец культуры Ленсовета. Изображение © Леонид Баланев

Авторы Ленинградская архитектура авангарда отмечают сходство между стеклянными панелями от пола до потолка библиотечной части Дворца, расположенной в углу здания, и Баухаузом.

Подвесные стеклянные поверхности и скрытые в них стеклянные конструкции доминируют над углом и образуют единый большой корпус. Пространственный стеклянный дизайн — радикальная функционалистская техника — был вдохновлен Баухаузом Гропиуса. Однако в окончательном варианте прозрачные поверхности украшены замысловатым геометрическим узором. Одинокий балкон, пронзающий гладкий стеклянный экран, — единый высокий тон в этой мелодии.

Коммунальный дом бывших политкаторжан Общества. Фото © Леонид Баланев

Коммунальный дом Общества бывших политзаключенных (1929-1933)

Адрес: Троицкая площадь, 1

исторический центр. Одним из таких примеров является Коммунальный дом Общества бывших политкаторжан, построенный напротив Петропавловской крепости.

Общинный дом бывших политкаторжан. Фото © Леонид Баланев

Общество бывших политзаключенных было создано в 1921 году бывшими политзаключенными царского правительства. В конце 1920-х годов общество насчитывало 2759 членов и имело более 50 отделений по стране. Однако, когда началось строительство коммунального дома, срок существования Общества уже подходил к концу – в 1935 году Общество было официально закрыто. Многие жильцы дома попали под новую волну советских репрессий; с тех пор их имена увековечены на мемориальном камне возле дома. Но тогда, когда дом еще строился, вряд ли кто-то мог ожидать такого мрачного поворота. Дом был построен с мыслью о светлом будущем нового коммунального образа жизни и культурной жизни.

Общинный дом бывших политкаторжан. Фото © Леонид Баланев

Коммунальный комплекс был разделен на три корпуса по 200 двух- и трехкомнатных квартир в каждом, рассчитанных на одного человека в комнате. Коммунальные квартиры не имели кухонь и были оборудованы только электрическими печами для разогрева пищи. В доме была развитая инфраструктура, включающая зал на 500 мест, столовую, детский сад, солярий, прачечную и библиотеку. В здании также располагались трудовой лагерь и музей ссылок. Большая часть инфраструктуры располагалась внизу. Сплошные стеклянные панели на первом этаже создавали впечатление парящего над землей здания.

Всего в минуте ходьбы от дома находится Академия железнодорожного транспорта имени Сталина, еще одно замечательное авангардное здание, созданное теми же архитекторами (Григорий Симонов, Павел Абросимов, Александр Хряков). Дом, предположительно построенный в форме серпа и молота, отличается выразительным изогнутым фасадом со встроенными вертикальными лестницами. Выступающий клиновидный угол здания пронзает воздух.

Дом культуры имени Ильича. Фото © Леонид Баланев

ДК им. Ильича (1929-1931)

Адрес: Московский проспект, 152

На Московском проспекте расположены два примечательных здания эпохи авангарда. Дворец культуры имени Ильича, один из них, был спроектирован Николаем Демковым для работников завода «Электросила». Демков известен тем, что спроектировал множество скромных общественных зданий; однако Дворец культуры имени Ильича, уникальный проект, считается выдающимся произведением Демкова.

Дом культуры имени Ильича. Фото © Леонид Баланев

С высоты птичьего полета видно, что дворец построен в форме зигзага. Театральная часть здания, выходящая на Московский проспект, состоит из главного зала, вестибюля и фойе. Внутри находится клубная часть с помещениями для занятий по интересам, спортивными занятиями и столовой. Архитектор использует как стеклянные, так и безоконные элементы, чтобы создать некий диалог между этими двумя частями здания. «С южной стороны здания трапециевидные эркеры поглощают свет своими морщинистыми стеклянными панелями, создавая эффект пульсирующего света внутри», — говорит Маргарита Штиглиц. Она продолжает:

Дом культуры имени Ильича. Фото © Леонид Баланев

Фойе второго этажа выходит на Московский проспект большими окнами почти до потолка, что придает ему вид стеклянной террасы. Большая лестница в клубной части освещена двумя вертикальными панелями от пола до потолка. Вход в клубную часть пробивает огромный белый квадрат стены без окон. Картина повторяется в спортивном зале, где одинокое окно образует черный круг.

Московский районный совет. Изображение © Леонид Баланев

Московский райсовет (1931-1935)

Адрес: Московский проспект, 129

Напротив Дома культуры стоит более монументальное здание. Здание Моссовета — первый крупный проект Игоря Фомина, сына известного архитектора Ивана Фомина. Пятиэтажный гигантский цилиндр является центральной и самой заметной частью здания. Внутри самые популярные отделы городского совета были расположены по кругу. Вместо коридоров отделы соединялись между собой серией галерей. В центральной части цилиндра находится куполообразный зал. Интересно, что окна не используются для создания ни вертикальных, ни горизонтальных акцентов; вместо этого стеклянные элементы распределены равномерно, как и другие внешние элементы. В остальном здание во многом копирует планировку других райсоветов. В линейной части здания размещались административные помещения, а в круглой – зал для приемов.

Московский районный совет. Фото © Леонид Баланев

Даже грубое визуальное сравнение двух корпусов, расположенных на Московском проспекте, показывает, что строительство второго корпуса происходило в более позднее время и под влиянием других стилей. По мнению Штиглица, эту «фальсифицированную конструктивистскую лексику» можно считать одной из отличительных черт ленинградского авангарда.

Подстанция Краснознамённого завода. Фото © Леонид Баланев

Подстанция Краснознамённого завода (1926-1928)

Адрес: ул. Пионерская, 53

Краснознамённая фабрика была одним из крупнейших текстильных предприятий страны. В начале 20 века фабрика производила около 40% всех текстильных изделий, производимых в России. В 1920-е годы было принято решение о реконструкции всего заводского комплекса. Проект реконструкции был предложен приглашенному немецкому архитектору и специалисту по промышленному строительству Эриху Мендельсону. К сожалению, уникальный смелый проект, предложенный Мендельсоном, не был реализован. Отсутствие официальной процедуры конкурса в пользу иностранного архитектора вызвало бурю негодования среди собственных ленинградских архитекторов. Кроме того, проект, предложенный Мендельсоном, не мог быть реализован в выбранном месте. В результате немецкий архитектор отказался от своего авторства и отказался от проекта. Сегодня специалисты сходятся во мнении, что заводская подстанция, хотя и была единственным реализованным элементом оригинального замысла Мендельсона, все же оказала значительное влияние на стиль ленинградского авангарда.

Подстанция Краснознамённого завода. Фото © Леонид Баланев

Подстанция разделена на несколько характерных блоков. Прямоугольный квартал, отличающийся горизонтальным ритмом стеклянных панелей и железобетонных каркасов, вытягивается вдоль улицы Пионерской, а затем заканчивается выраженным закруглением. В нижней округлой кирпичной секции находились фильтры, а в верхней части – резервуары для воды. Верхняя часть, почти без окон и ограниченная металлическими обручами, создает образ корабля, буксирующего остальную фабрику.

По мнению Кирикова и Штиглица, подстанцию ​​можно считать собственным манифестом Мендельсона. «Концепция Мендельсона «функция плюс динамика» была успешно реализована в архитектурном облике подстанции, сочетающем в себе элементы как функционализма, так и экспрессионизма. Здание, несмотря на отсутствие общественного признания, стало одной из важнейших страниц в развитии ленинградского авангарда».

Водонапорно-канатное производство («Красный гвоздольщик»). Изображение © Леонид Баланев

Водонапорное и канатное производство – завод «Красный гвоздильщик» (1929-1931)

Адрес: ул. 25-я линия, 6

Еще один шедевр ленинградского авангарда находится по адресу ул. Линия, 25, Васильевский остров. Местная фабрика была основана в 19 веке; позже, в 1920-х годах, он прошел модернизацию и был переименован. К проекту присоединился «советский пиранези» Яков Чернихов. На «Красном гвоздильщике» Чернихов спроектировал выразительную водонапорную башню и канатный завод (последний с тех пор лишен первоначального проекта Чернихова).

Водонапорно-канатное производство («Красный гвоздольщик»). Изображение © Леонид Баланев

Простая форма водонапорной башни прекрасно демонстрирует преимущества железобетона. Тонкая и высокая прямоугольная конструкция, поддерживающая резервуар с водой, скрывает внутри лестницу. Две дополнительные колонны обеспечивают дополнительную поддержку резервуара. Водонапорная башня напоминает гвоздь, добавляя символическую ценность объекту, расположенному на заводе по производству гвоздей. «Башня на Красном гвоздильщике — уникальный пример удачного проекта Чернихова, — говорит Александр Стругач. «Реально были реализованы лишь несколько проектов Чернихова; этот архитектор во многом известен благодаря своим эскизам и идеям. Я лично рекомендую его книги Архитектурные фантазии: 101 композиция и Создание архитектурных и механических форм . В этих книгах даже его выбор формулировок необычен. Башня представляет масштаб черниховского архитектурного масштаба. Неудивительно, что Заха Хадид уделяла время личному изучению башни во время своего пребывания в Санкт-Петербурге».

Выборгский район Фабрика Кухня. Фото © Леонид Баланев

Выборгский район Фабрика Кухня (1929-1930)

Адрес: Большой Сампсониевский проспект, 45

В некотором смысле авангардную архитектуру можно рассматривать как отражение общего развития Ленинграда в 1920–1930-е годы. Авангардные здания и кварталы должны были изменить образ жизни людей, особенно на окраинах города. «Рабочим, которые жили в старых ветхих домах или даже на заводах, где они работали до революции, были предоставлены новые жилые помещения, дополненные необходимой инфраструктурой. Сомневаюсь, что они находили свои новые дома красивыми. Но качество их жизни все же улучшилось», — комментирует Стругач.

Чтобы обеспечить надлежащую инфраструктуру, были спроектированы новые типы зданий, такие как фабричные кухни. В Ленинграде фабричные кухни разрабатывала группа ARU (ARchitecture Urbanists) в составе Армена Барутчева, Исидора Гилтера, Иосифа Меерзона и Якова Рубанчика. Всего в городе построено четыре фабричных кухни, каждая по уникальному проекту. Одна из таких кухонь была построена в Выборгском районе. Согласно городскому справочнику 1933 года, эта фабричная кухня обслуживала 22 предприятия, на которых работало более 40 тысяч человек, и производила от 22 до 33 тысяч обедов в день. В состав объекта также входили столовая и магазин.

Выборгский район Фабрика Кухня. Изображение © Леонид Баланев

Внутри помещения разной формы расположены по кругу, что соответствует процессу приготовления еды и ее доставки в столовую. Первоначально здание было окружено садом, а посетители кафетерия могли сидеть снаружи на открытых террасах. В настоящее время эту концепцию едва ли можно распознать. Однако большой козырек, стеклянная панель, украшающая парадную лестницу, сплошные окна и игра пространств все же присутствуют. Последнее отмечает сходство здания с московской школой конструктивизма, — говорит Стругач. Кроме того, окна столовой, кажется, были спроектированы так, чтобы смотреть на близлежащий Сампсоновский собор, построенный в 18 веке.

Круглая баня на площади Мужества. Фото © Леонид Баланев

Круглая баня на площади Мужества (1927-1930)

Адрес: Площадь Мужества, 3

Круглая баня, спроектированная Александром Никольским, имеет две причины считаться примечательной. Во-первых, баня — смелый пример современной многофункциональной постройки. Первоначальный план предусматривал размещение ванн внутри круглой цилиндрической конструкции, опоясывающей внутренний двор со стеклянным куполом и бассейном. Крыша, доступ к которой осуществляется через несколько пандусов, будет использоваться как солярий, а в само цилиндрическое здание можно будет попасть через соседний прямоугольный вестибюль. Для сохранения тепла баню частично закапывали в землю. К сожалению, от этой идеи, как и от концепции стеклянного купола, отказались по техническим причинам. Однако баня, которая продолжала функционировать даже во время блокады Ленинграда, до сих пор служит своему назначению. Вторая важная особенность здания заключается в минималистичности его форм, отражающих один из уникальных атрибутов ленинградской школы авангарда. По мнению Стругача, баню следует рассматривать как композицию в стиле супрематизма.

Круглая баня на площади Мужества. Изображение © Леонид Баланев

Александр Никольский и круг его друзей-архитекторов сформировали сущность ленинградского авангарда. Они сосредоточили свои усилия на продвижении супрематизма и работе с чистыми крупными формами, в отличие от конструктивистов, которые предпочитали дополнять здания различными выступающими элементами.
