Лучевая система отопления частного дома

Лучевая система отопления — способ организации обогрева помещений, для которого характерно наличие нескольких контуров и индивидуальное подключение батарей. Она позволяет достичь оптимальной передачи тепла и значительно снизить его потери.

ТМ Ogint предлагает большой выбор радиаторов и комплектующих элементов для монтажа лучевой системы обогрева. Ассортимент реализуемых изделий представлен алюминиевыми, биметаллическими и чугунными радиаторами, трубопроводной арматурой и приспособлениями для установки отопительных приборов. Продукция ТМ Ogint разработана в соответствии с требованиями норм европейских стандартов и с учетом специфики условий на территории РФ.

Особенности лучевой системы обогрева

Лучевая разводка востребована при организации отопления многоэтажных зданий и домов значительной площади с большим количеством комнат. Принцип функционирования такой системы заключается в разделении потоков теплоносителя, которое осуществляется с помощью коллектора или гребенки.

Распределительное устройство представляет собой отрезок трубы с патрубками, количество которых совпадает с числом магистралей или батарей. К нему параллельно подключают радиаторы отопления, причем соединительные трубы можно спрятать в стяжке пола, под плинтусами или за навесной потолочной конструкцией. Для управления микроклиматом в помещениях на коллекторе устанавливают терморегулирующее оборудование.

Помимо гребенки с дополнительным оснащением конструкция лучевой сети обогрева включает:

  • Источник тепловой энергии. В частном доме его функцию выполняет отопительный котел, а в многоквартирном здании — крупные котельные или ТЭЦ.
  • Трубы для подачи теплоносителя к коллектору и подключения батарей.
  • Радиаторы.
  • Коллекторный шкаф. Он предназначен для размещения конструктивных элементов разводки сети отопления и может быть наружным или встроенным в стену. В шкафу находятся: распределительный коллектор и трубы обвязки, а также запорная и терморегулирующая арматура.

Поскольку такая система относится к отопительным коммуникациям закрытого типа, то для ее эффективного функционирования в малоэтажных зданиях с автономным обогревом требуется монтаж циркуляционного насоса. Его можно устанавливать как на основной магистрали с горячим теплоносителем, так и на обратной — с остывшей рабочей средой.

Лучевая схема с естественной циркуляцией используется для обогрева загородных домов и дач, не рассчитанных на постоянное проживание владельцев. Она также востребована в качестве отопительной сети зданий, которые нельзя подключить к электрическим сетям.

Преимущества и недостатки

Коллекторно-лучевая сеть обогрева отличается хорошей теплопередачей и высокими показателями гидравлической стабильности, что способствует сохранению оборудования.

К другим ее преимуществам относятся:

  • возможность отключения одного радиатора без нарушения работы всей системы и замены поврежденного участка без вскрытия пола;
  • высокая эффективность распределения теплоносителя;
  • простота проектирования и монтажа, обусловленная использованием труб одного диаметра и минимальным количеством соединительных элементов;
  • хорошая балансировка, обеспечивающая равномерный прогрев всех помещений.

Какие еще плюсы и минусы присущи лучевой системе? Она позволяет регулировать микроклимат в каждом помещении, причем поддержание комфортной температуры может осуществляться и в ручном, и в автоматическом режиме.

Главный недостаток лучевой сети — материалоемкость. Как и «попутка», она является двухтрубной системой и требует при монтаже большего количества труб, трубопроводной арматуры и соединительных элементов.

Среди других минусов лучевой разводки можно выделить:

  • трудоемкость сборки, что в сочетании с повышенными затратами на материалы значительно увеличивает стоимость прокладки коммуникаций;
  • использование цельных труб при укладке в стяжке пола, чтобы исключить возможность протечек;
  • необходимость установки циркуляционных насосов.

Кроме того, потребуется выделить место для размещения коллектора или коллекторного шкафа, а прокладку коммуникаций желательно совместить с капитальным ремонтом помещений.

Выбор оборудования для отопительной сети

Эффективность и долговечность функционирования системы обогрева во многом определяются характеристиками и качеством ее конструктивных элементов. Подбирая необходимое оборудование для монтажа отопительной системы в квартире или частном доме, нужно учитывать параметры коммуникаций и условия эксплуатации.

Коллектор

Поскольку одним из важных элементов лучевой системы является коллектор, то следует особое внимание уделить его выбору. При этом ориентируются на следующие параметры распределительного устройства:

  • максимально допустимое давление;
  • пропускную способность;
  • надежность компании-производителя.

В качестве сырья для изготовления коллекторов используют сталь, латунь, медь и полимерные материалы. По своей конструкции они бывают простыми и усовершенствованными, которые комплектуются автоматикой, датчиками и другими дополнительными элементами.

Трубы

Какие трубы подойдут для лучевой отопительной системы? Прежде всего, они должны быть гибкими, чтобы избежать стыков при монтаже.

Оптимальным вариантом для двухэтажных частных домов являются полимерные трубы с непроницаемой для воздуха прослойкой. Они могут принимать нужную конфигурацию и препятствуют возникновению коррозии на металлических элементах сети.

Для прокладки системы отопления в многоквартирных зданиях можно использовать трубы из нержавеющей стали. Они устойчивы к появлению коррозии и способны выдерживать значительные нагрузки.

Радиаторы

Лучевая схема отопления отличается гидравлической стабильностью, поэтому в качестве отопительных приборов и в малоэтажных, и в многоквартирных домах можно использовать чугунные и биметаллические батареи. Они отличаются длительным сроком службы и нечувствительны к составу теплоносителя. Установка алюминиевых радиаторов возможна при организации контроля параметров рабочей среды.

Радиаторы для лучевой системы отопления:

Трубопроводная арматура

Для обеспечения бесперебойного функционирования лучевой системы ТМ Ogint предлагает следующие виды трубопроводной арматуры:

В качестве защитных элементов служат предохранительные клапаны, автоматические воздухоотводчики и краны Маевского. Они предназначены для стабилизации показателей давления в системе и удаления воздуха из теплоносителя.



Лучевая система отопления

Рынок теплотехники предлагает бесконечное количество моделей котлов и периферийного оборудования для отопления частного дома. Но покупка, даже самого современного и высокотехнологичного оснащения – это еще не все, нужно выбрать правильную конфигурацию отопительной системы. Об одной из популярных методик соединения труб – лучевой или веерной, мы и поговорим в этой статье.









Нюансы веерной разводки

Существует два варианта соединения радиаторов отопления с котлом:

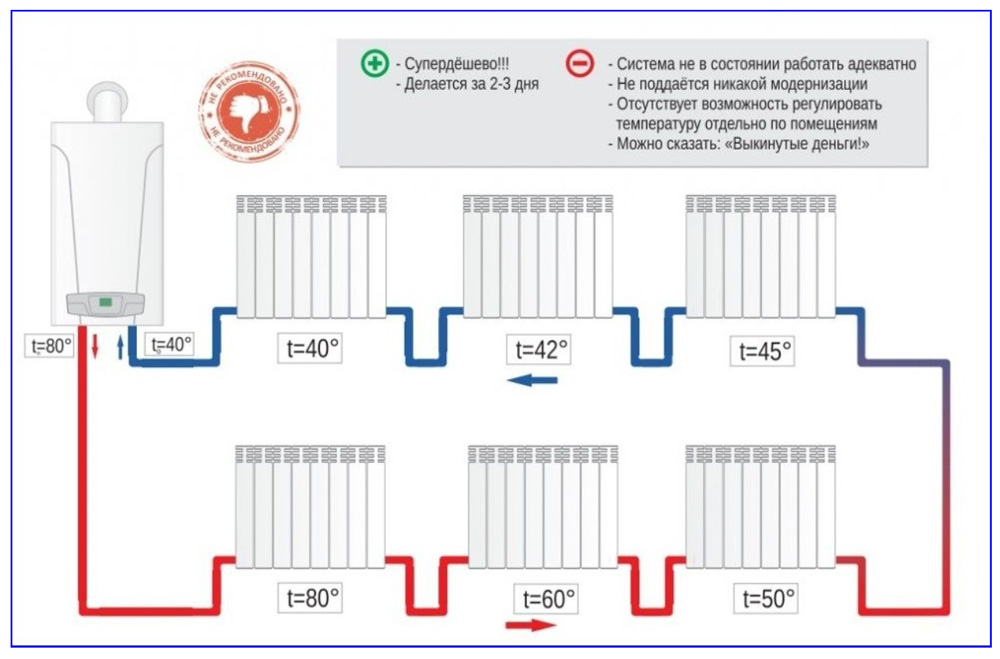

Первый способ – классический, бюджетный. Главный его недостаток – необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибора системы кранами, запорной арматурой, но такая модернизация значительно увеличит стоимость проекта.



Еще одна особенность стандартной одно/двухтрубной системы отопления – открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной/лучевой разводке оставлять на поверхности масштабную сетку из труб – идея так себе, поэтому их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению возможных протечек, на протяжении всего периода эксплуатации объекта. Также эффективность и удобность данной системы в том, что есть возможность отключить определенный прибор отопления в любой момент времени, например если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключать всю систему отопления дома.

При тройниковой системе вам бы пришлось отключать всю системы или оснащать системы большим количеством байпасов и запорной арматурой, что существенно повысит стоимость организации отопления.



Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы, равномерно прогревая помещение и не оставляя «мертвых зон».

Достоинства веерной системы

Основными достоинствами веерной системы являются:

  • возможность точно регулировать температуру в районе каждой комнаты, батареи, отключая лишние или, наоборот, подключая недостающие элементы отопления;
  • особенности лучевой укладки труб позволяют производить ремонт и обслуживания системы без общего отключения, по секторам и участкам;
  • скрытый монтаж.
  • возможность дооснащать систему отопления зональной автоматикой(регулировка температуры через комнатные термостаты)
Важно! С учетом сказанного стоит доверять монтаж профессионалам. Неправильная или некачественная сборка может свести к минимуму достоинства веерной системы из-за частых и дорогих ремонтов.

Как делают лучевую разводку

Главным узлом при создании веерной системы является коллектор. Если отопление монтируется в доме с более чем одним этажом, нужно учитывать, что коллектор ставится отдельно на каждый этаж. Для удобства обслуживания и ремонта каждый узел располагают в специальном шкафу, обеспечивая свободный доступ.



Важно! Чем меньше в системе соединений, тем выше общий уровень ее гидравлической стабильности.



Главный узел любой отопительной системы – котел. Для максимальной эффективности системы нужно грамотно подобрать модель котла.





Важно! При проектировании необходимо учитывать протяженность трубопроводов, и, соответственно, величину тепловых потерь. Снизить их до минимума поможет качественная изоляция.

Выбираем циркуляционный насос

Веерная разводка – это, чаще всего, горизонтальная система с принудительной циркуляцией. В ней не обойтись без насоса, который заставит теплоноситель двигаться по контуру. Постоянное движение нагретой жидкости делает температуру одинаковой в любой точке системы.

Выбор параметров производительности насоса должен осуществляться еще на стадии проектирования, с учетом диаметра, общей длины труб и места его будущего расположения.

Установка насоса

Для получения максимума от системы отопления при монтаже следует учитывать следующие особенности:

  • вал насосов, у которых «мокрый» ротор, устанавливается строго горизонтально;
  • традиционным местом установки насоса является «обратка» системы, из-за относительно невысокой температуры, однако, современные насосы могут работать при любых параметрах теплоносителя, поэтому монтируются свободно, в любое удобное место;
  • между расширительным баком и насосом принудительной циркуляции необходимо выдерживать минимальное расстояние;
  • если насос укомплектован терморегулятором, он должен быть изолирован от деталей с высокой температурой;
  • обязательно наличие в системе отопления кранов Маевского, воздухоотводчиков или простых шаровых кранов для развоздушивания;
  • во избежание поломки категорически не рекомендуется запускать насос при незаполненной системе.

Важно! Мощность циркуляционного насоса, подобранная в соответствии с параметрами отопления поможет значительно снизить уровень шума и вибрации.

Особенности коллектора

Коллектор или гребенка – устройство, распределяющее и поддерживающее оптимальные параметры теплоносителя в рабочих зонах: теплый пол, радиаторы и т. д. Может одновременно контролировать до 12 веток.

Каждый коллектор оснащен автономным набором развоздушивающей, запорной и регулирующей арматуры, при помощи которого можно до деталей настроить характеристики теплоносителя во всех контурах системы.

Готовимся к установке

Прежде чем приступать к установке нужно подготовить все части системы и основательно продумать расположение основных узлов.

  • Рассчитайте места установки радиаторов отопления.
  • Подберите радиаторы в соответствии с параметрами помещения, котла и системы.
  • Подготовьте визуальный план прокладки труб и размещения котла, насоса, коллекторов.
  • Составьте точную монтажную смету и проведите закупку в соответствии с ней.

Если чувствуете, что у вас не хватает опыта или знаний, лучше обратиться к специалисту за советом до начала работ. Вы можете проконсультироваться по всем вопросам установки с специалистами нашей компании.

Алгоритм монтажа веерного отопления

Начинают работу с расстановки батарей по комнатам, предварительно просчитав тепловые потери дома. Обязательное условие: они должны быть выставлены на одном уровне. Закрепленные радиаторы оснащаются пробками, термостатическими головками, переходниками и кранами.



Монтируется шкаф под коллекторы. Не Советуем покупать недорогие распределители, так как потом придется устранять течь или ремонтировать, оснащенные переходниками на ¾. К гребенке подсоединяются «американки». К котлу коллектор подключают через тройники, проведя трубы через пол или стены. Если трубы будут скрытого монтажа, залиты стяжкой, нужно использовать трубы из сшитого полиэтилена.

Теплый пол и веерное отопление

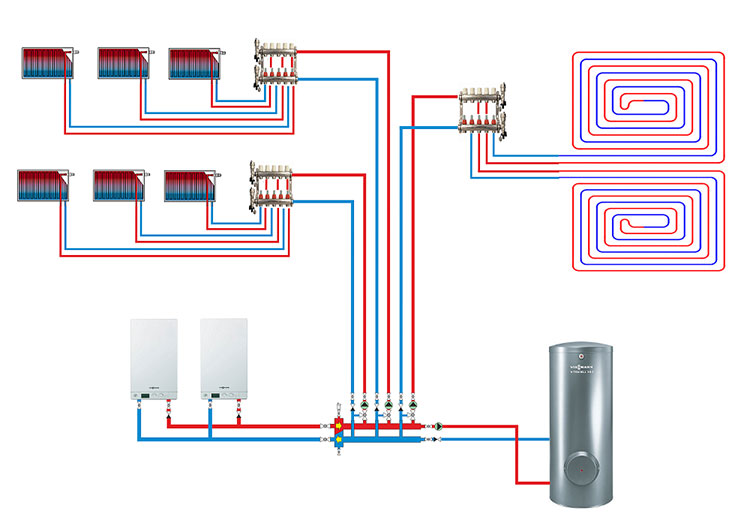

Планируя параллельное устройство теплого водяного пола и веерной разводки не забывайте, что первый – это низкотемпературная зона, вторая, напротив, система, рассчитанная на сильный нагрев.

Если не правильно просчитать мощность радиаторов и теплого пола, то можно оказаться в ситуации, когда в доме либо всегда душно из-за перегретого пола, либо всегда холодно, из-за недостаточно прогретых батарей.

Тепловой расчет дома позволяет точно определить мощность радиаторов и их необходимость в смежной системе с водяным теплыми теплыми полами. Наши специалисты при разработке проекта монтажа тёплого пола подготовят расчёт тепловых потерь вашего дома.

Если дом деревянный

При монтаже трасс из труб в деревянном строении, их стараются укладывать в специально сделанные для этого пазы, отверстия большего диаметра, чтобы избежать напряжения при усадке деревянных элементов.



Важно! Трубы должны быть закреплены надежно, но без лишнего давления и утеплены.

FAQ по теме

Вопрос: трубу какого диаметра лучше использовать для устройства веерной системы?

Ответ:  Чаще всего используется труба диаметром 16.



Вопрос: допускается ли монтаж веерного отопления в двухэтажном доме?

Ответ: да. количество этажей не имеет значения.



Вопрос: можно ли устроить веерное отопление в квартире?

Ответ: да, можно. Если решить вопрос подключения к общему стояку или установить в квартире автономную систему отопления.



Если посвятить рассказу о веерном отоплении еще больше времени, то преимуществ этой схемы укладки труб получится намного больше. Устроенная по всем правилам, такая система обойдется недорого, а эффективность, удобство и долгие годы спокойствия за систему отопления того стоят.



Лучевая система отопления частного дома своими руками

На чтение 8 мин Просмотров 200 Опубликовано Обновлено

Фото лучевой разводки отопления

Эффективность работы системы отопления зависит от множества факторов. К ним относятся материалы изготовления труб и приборов, правильно выбранный котел и профессионально составленная схема прокладки магистрали. Последнее влияет не только на качество работы, но и на безопасность и долговечность. Для загородных коттеджей большой площадью чаще всего используется лучевая система отопления частного дома своими руками. В чем ее особенность и почему она эффективнее стандартной разводки труб?

Лучевая схема отопления

Традиционно прокладка труб выполняется вдоль стен. Однако такая методика неприемлема для домов с большой площадью и несколькими этажами. Главным недостатком является быстрое остывание теплоносителя. Решить эту проблему может лучевая система отопления двухэтажного дома с распределением горячей воды по отдельным контурам. Но сначала нужно узнать, что такое лучевая система отопления — фото и видеоматериалы помогут в этом.

Принцип проектирования заключается в создании отдельных контуров, каждый из которых подключается к одному или нескольким приборам (радиатор, теплый пол и т.д.). При этом разводка трубопроводов делается не по стене, а по полу. Правильно смонтированная лучевая система отопления своими руками имеет несколько преимуществ:

  • Равномерное распределение теплоносителя по всем приборам. Фактически отсутствует температурная разница, как при последовательном подключении – чем дальше радиатор от котла, тем ниже в нем температура воды;
  • Возможность регулировать уровень нагрева в каждом отдельном контуре. Для этого необходимо установить двухходовой (трехходовой) клапан;
  • Лучевая разводка отопления дает возможность проводить ремонтные или профилактические работы без отключения всей системы;
  • Уменьшение гидравлических потерь. Это связано с тем, что трубы прокладываются с минимальным количеством угловых соединений.

Однако лучевая разводка радиаторного отопления имеет и недостатки. Во-первых — она может быть только двухтрубная. Остывший теплоноситель необходим для смешивания с горячим потоком с целью минимизации затрат на нагрев воды и автоматического регулирования ее температуры. Если обратная труб будет проходить отдельно от основных – установить узел смешивания будет практически невозможно.

Ошибочным является мнение о сильно увеличенном расходе материалов для монтажа. Если правильно составить схему прокладки труб, то выясниться, что лучевая разводка системы отопления будет в некоторых случаях экономнее.

Для этого нужно правильно подойти к вопросу создания предварительной проектной документации.

Лучевое отопление своими руками

Пример схемы лучевого отопления

Можно ли сделать профессиональный чертеж лучевой системы отопления двухэтажного дома? Это вполне реально, если применить комплексный подход к решению этой задачи. Для этого потребуются начальные навыки проектирования (создание элементарных чертежей), знание основ работы отопления. Если же уверенности в собственных силах нет – рекомендовано обратиться в специализированные проектные компании.

Для тех кто хочет сделать лучевую систему отопления частного дома своими руками, работу следует разбить на несколько этапов:

  1. Кран Маевского (воздухоотводчик)

    Анализ состояния помещения. Главным условием для прокладки труб является отсутствие чистового пола. Он может быть обустроен только после прокладки магистралей.

  2. Места установки радиаторов. Их монтаж рекомендован на наружных стенах под оконными конструкциями, так как здесь самые большие тепловые потери.
  3. Составление плана дома. В нем сначала отмечаются исходные данные, необходимые для двухтрубной лучевой системы отопления – расположение котла и радиаторов.
  4. В плане указывается прокладка трубопроводов. Для двухэтажного дома сначала планируется монтаж центрального распределительного коллектора, к которому будут подключены отдельные контуры.
  5. Запорная и предохранительная аппаратура. Лучевая схема отопления должна иметь группы безопасности и запорную арматуру. К ним относятся краны Маевского (воздухоотводчики), манометры, термометры, краны перекрытия и коллектора. Их порядок установки обязательно указывается на схеме.

Последний пункт очень важен, так как для стандартной разводки труб достаточно установить один воздухоотводчик. В нашем случае их количество должно быть равно числу контуров в системе. Это необходимо для того, чтобы лучевая система отопления частного дома работала нормально, без возникновения воздушных пробок. Кран Маевского устанавливается в самой высокой точке контура. Обычно это верхний патрубок радиатора.

Коллекторная или лучевая разводка труб

Схема простейшего коллектора

Основным элементом системы, без которого лучевое отопление дома невозможно – коллектор. Он предназначен для распределения теплоносителя от центральной магистрали по отдельным контурам. Внешне коллектор представляет собой полый цилиндр с патрубком для входа (выхода) воды и соединительными элементами, к которым подключаются контуры системы.

Для того, чтобы двухтрубная лучевая система отопления функционировала нормально потребуется два типа коллекторов:

  • Входной. Для оптимальной работы комплектуется насосом и двухходовых (трехходовым) распределительным клапаном. Для функционирования последнего понадобится термометр, установленный в корпус коллектора. Получая от него значения текущей температуры воды в лучевой разводке отопления, клапан смешивает горячий и остывший теплоноситель. Таким образом происходит автоматическая регуляция тепла в трубах.
  • Выходной. После того как жидкость прошла полный цикл по контурам, она должна снова вернуться в котел для дальнейшего нагрева. Для ее сбора устанавливают выходной коллектор. На его патрубки можно поставить дополнительные устройства регулирования — балансировочные расходометры. С их помощью температуру воды каждого контура в лучевой разводке радиаторного отопления можно изменить, регулирую пропускную способность патрубков.

На первый взгляд при проектировании системы можно обойтись без коллектора, просто сделав распределение с помощью тройников. Однако в таком случае у лучевой разводки системы отопления будут наблюдаться сбои в работе. Без насосов, распределительных и регулирующих механизмов возникает вероятность «простоя» некоторых контуров – теплоноситель попросту не будет в них циркулировать.

Трубы: требования к материалу

строение трубы из сшитого полиэтилена для отопления

Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.

Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.

В конструкции трубы из сшитого полиэтилена должна быть воздухонепроницаемая прослойка.

Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.

Помимо этого при выборе труб нужно обратить внимание на такие факторы:

  • Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм;
  • Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.

При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.

Советы по монтажу лучевой системы

В отличие от стандартной схемы установки, монтаж лучевой система отопления для двухэтажного дома имеет ряд нюансов. Прежде всего это касается места монтирования регулирующих коллекторов. Общий распределительный узел должен располагаться непосредственно после выхода теплоносителя из котла. Чаще всего это специально оборудованная котельная.

Если дом достаточно большой, то распределительных коллекторов может быть несколько. Для двухтрубной системы отопления с лучевой конфигурацией важно, чтобы пользователь имел свободный доступ к каждому из них. Поэтому их устанавливают в специальном закрытом ящике.

Нельзя оставлять коллектора в цементной стяжке или скрывать за несъемными декоративными панелями.

Для обеспечения контроля работы системы лучевой разводки теплоснабжения устанавливаются датчики и запорная арматура:

  • Манометры и термометры. Как минимум одна пара этих приборов должна находиться на выходе горячего теплоносителя из котла. Также рекомендуется их монтаж на каждом коллекторе. Таким способом можно визуально контролировать уровень нагрева воды в лучевой разводке отопления для каждого радиатора (или группы) в отдельности. Это одно из основных правил организации лучевой системы отопления своими силами;
  • Защитная арматура. К ней относятся воздушные краны Маевского и предохранительные клапаны для стабилизации давления;
  • Запорная арматура. Устанавливается перед входным патрубком котла и для каждого коллектора в отдельности. С их помощью можно выполнять ремонтные или профилактические работы с лучевой разводкой отопления не отключая все контуры. Достаточно ограничить приток теплоносителя в определенный из них.

В настоящее время применение лучевой системы отопления для частного дома является оптимальным вариантом. Но только в том случае, если монтаж стандартной невозможен из-за низкой эффективности. Поэтому нужно предварительно рассчитать два варианта. Сделать это можно с помощью специальных программ, например — Valtec, Oventrop CO или Kan CO.

Для лучшего понимания практической стороны монтажа лучевой системы отопления фото не совсем подходят. Поэтому рекомендовано ознакомиться с видеоматериалом, где объясняется специфика установки коллекторов и подключения к ним трубопроводов:

Лучевая система отопления двухэтажного дома

На этой странице мы попбробуем найти и подобрать для вашего гаража необходимые части конструкции. Конструкция отопления дома включает определенные устройства. Любой фактор играет важное значение. Вот почему выбор каждой части монтажа нужно делать обдуманно. Схема отопления имеет, бак для расширения, коллекторы, развоздушки, увеличивающие давление насосы котел, батареи, систему соединения, крепежи, трубы терморегуляторы.

Еще в самом начале строительства дома необходимо определиться с отопительной системой, которая представляет из себя целый комплекс, состоящий из котла, радиаторов, трубопроводов, датчиков контроля и других элементов. Только удачная подборка всех составляющих этого комплекса и оптимальная схема отопления будут поддерживать комфортный микроклимат в доме. Вариант разводки нужно выбирать с особой тщательностью, чтобы система отопления смогла выполнять свою основную функцию — обогрев помещения в холодное время года.

Схема двухтрубной системы отопления.

На сегодняшний день наиболее оптимальным вариантом для отопления двухэтажного дома является коллекторная или лучевая система отопления, основным преимуществом которой является возможность регулировать температуру в каждом помещении отдельно.

Помимо этого, монтаж производится со скрытыми трубопроводами и для проведения работ не требуется особых знаний и умений в строительстве и ремонте.

Лучевая разводка отопления двухэтажного коттеджа подразумевает параллельное подключение всех отопительных радиаторов к распределительному коллектору. От каждого его узла к радиатору идут подающая и обратная труба. Сам же коллектор имеет довольно большие габариты и поэтому обычно располагается в специальном шкафу. Лучевая разводка является идеальной в плане ремонта, так как все соединения труб остаются доступными и каждый отдельный луч можно легко отключить без ущерба для остальных веток.

Типы лучевой системы отопления

Наглядная схема системы отопления в частном доме.

Лучевая система отопления в частном доме может устанавливаться как с принудительной, так и с естественной циркуляцией теплового носителя. В настоящее время система с естественной циркуляцией используется очень редко, так как здесь необходимо использование труб с очень большим диаметром, что для частного дома не очень удобно. Помимо этого, данная система комплектуется расширительным баком, установка которого необходима в самой высокой точке двухэтажного дома, что опять же не совсем удобно. Но в то же время лучевая система отопления с естественной циркуляцией поможет сэкономить на монтаже, так как не потребует дополнительного дорогого оборудования (насосы, датчики температуры, воздухоотводчики и др. ).

Коллекторная отопительная система с принудительной циркуляцией используется наиболее широко, основным ее преимуществом является искусственная прогонка тепла по трубам. Для этих целей в подающей или обратной магистрали устанавливается специальный насос. Принудительная циркуляция дает возможность снизить разность температур воды на входе и выходе, а также упрощает саму отопительную систему, что делает ее более компактной и помогает избежать лишнего расхода материалов. Данная система отопления абсолютно не зависит от проекта дома и расположения в нем обогреваемых помещений. Не играет особой роли и гидравлическое сопротивление трубопровода, и протяженность веток. А за счет установки современных автоматических приборов можно изменять температуру в зависимости от погодных условий и индивидуальных пожеланий жильцов. Все эти достоинства делают данную систему универсальной.

Источник: http://1poteply.ru/sistemy/tip/otopleniya-luchevaya-dvuxetazhnogo-doma.html

Содержание статьи

Чтобы жизнь в загородном доме была комфортной мало выбрать современный отопительный котел и красивые радиаторы. Каждая система отопления – это совокупность труб, приборов, различных фитингов, кранов, отводов и прочего, что дает возможность соединять в единое целое множество элементов отопительной системы.

Тепло в доме во многом зависит от правильно  смонтированной разводки, которая выбирается по ряду показателей.  На сегодняшний день применяется несколько видов – тройниковая и лучевая разводка системы отопления.

При современных требованиях к комфортности и экономичности отопительных систем тройниковая схема разводки потеряла актуальность ввиду своей малой эффективности. С подобной схемой исключается возможность регулирования температурного режима в целом в доме и в отдельных помещениях в частности.

Лучевая разводка системы отопления

Кроме этого при возникновении аварийной ситуации, когда необходимо сделать ремонт в системе отопления, приходится отключать её полностью, что в зимний период просто невозможно, если в доме постоянно проживает семья, и особенно с маленькими детьми. Несмотря на больший расход материалов, лучевая система отопления лучше отвечает вышеперечисленным требованиям.

В чем отличие тройниковой разводки от лучевой?

Такой монтаж является достаточно сложным, что увеличивает риск поломок в случае ошибок при монтаже или резких перепадов давления в отопительной системе.

Схема лучевой разводки

Лучевая разводка отопления предполагает прокладку труб от каждого радиатора к специальному распределительному устройству – коллектору или, как его еще называют, гребенке. Естественно, что здесь расход труб увеличивается значительно. Кроме труб для каждого радиатора потребуется своя запорная арматура – вентили, терморегуляторы, тройники и прочие мелкие детали, причем некоторые из них необходимо устанавливать на обеих трубах – подводящей и обратке.

Но, несмотря на большой расход комплектующих, подобная система дает возможность в случае возникновения аварийной ситуации оперативно отключить любой радиатор, группу, отдельную комнату или целый этаж. Отопительная система может продолжать в это время работать и обогревать помещения.

Кроме этого при лучевой разводке трубы, как правило, скрыты под напольным покрытием, независимо от его материала. Это дает дополнительный шанс сделать пол теплым, что так важно в домах, где подвальное помещение не утеплено. Цельная труба, без стыков, изготовленная из сшитого полиэтилена и  проложенная под полом, исключает риск протечек, а весь ремонт, если требуется, проводится непосредственно в местах подсоединения радиаторов или в коллекторе.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке – что лучше

Отопление любого здания может осуществляться путем естественной циркуляции теплоносителя или принудительной. Лучевая система отопления двухэтажного дома вполне может функционировать в обоих случаях.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке

С естественной циркуляцией теплоносителя эксплуатация системы отопления, конечно же, проще и дешевле. Не нужно приобретать циркуляционный насос, различные датчики, терморегуляторы и прочее. Такая система хорошо подходит, если идет длительное строительство и здание не имеет подключения к централизованной электросети или для дачного дома, если проживание в нем не постоянное.

Но с другой стороны система отопления с естественной циркуляцией предполагает монтаж труб большого диаметра и устройство необходимого уклона при их прокладке. А также установку расширительного бачка, который должен располагаться в наивысшей точке здания, обычно это делают на чердаке. А поскольку чердак не всегда бывает утепленным, то возникает необходимость утеплять сам бачок в зимнее время и осуществлять постоянный контроль  состояния теплоносителя в нем.

Лучевое отопление дома с принудительной циркуляцией теплоносителя все больше набирает поклонников. Если в недалеком прошлом подобная система была в диковинку рядовому потребителю, то сейчас сплошь и рядом в домах устанавливают циркуляционные насосы, мотивируя это тем, что подобное оборудование позволяет увеличивать температуру в доме при снижении финансовых затрат на энергоносители. И это действительно так.

Многие сталкивались с таким эффектом, когда подающая труба имеет температуру достаточно высокую, а обратка чуть теплая, и как результат, в доме довольно прохладно. При установке циркуляционного насоса температура обеих труб делается одинаковой, что дает повышение общей температуры в помещении при тех же затратах газа, дров или электричества, а возможно, и меньших. При этом насос можно устанавливать на любой трубе – на подающей или обратной. Его функция заключается в быстром продвижении под определенным давлением теплоносителя, в результате чего исключается образование воздушных пробок, а все приборы отопления прогреваются равномерно.

Особенности лучевой разводки

Лучевая система отопления

Если вас больше устраивает схема отопления лучевая, то необходимо найти место для распределительного коллектора. В зависимости от количества приборов отопления, гребенка может быть значительных размеров, поэтому устраивается специальная ниша в стене, куда помещается коллекторный шкаф.

Труба коллектора должна быть одного диаметра с трубой, выходящей из отопительного устройства. А трубы,  подающие в отопительные приборы горячий теплоноситель меньшего диаметра. В обязательном порядке на каждый луч, ведущий к радиаторам должны устанавливаться вентили или шаровые краны.

Коллекторы монтируются только параллельно.

Гребенки могут быть изготовлены из различных материалов — стальных сплавов или полимерных композитов, соответственно, и цена на них будет разной.

При выборе лучевой разводки необходимо, в первую очередь, сделать правильный расчет и уже на его основании решать – подходит вам данная система или нет.

Источник: http://canalizator-pro.ru/luchevaya-razvodka-sistemy-otopleniya-preimushhestva-i-nedostatki.html

Если у вас двухэтажный дом и вы хотите, чтобы в нем было тепло и уютно, то представлено множество систем отопления на выбор. Среди всего разнообразия – котлы, трубопроводы, отопительные приборы (радиаторы, контуры для тёплых полов). Но теплота вашего загородного дома зависит не только от котла, но и от многих других строительных элементов и многомелочных деталей. Раньше при установке индивидуального отопления специалисты использовали тройниковую систему, но она уже потихоньку начинает уходить в далёкое прошлое. Вместо нее приходит другая, более современная – лучевая система отопления. Эта система пользуется спросом у заказчиков индивидуального отопления.

Лучевая система отопления

Чем лучевая система отопления отличается от системы тройниковой?

Панельно лучистое отопление способно работать с максимальной эффективностью и создает высокую комфортность проживания. Лучевая система отопления позволяет подключать приборы параллельно к  распределительному коллектору. К специальному радиатору от коллектора подключается две трубы, первая – это подающая, а вторая – обратная. Тепловой коллектор – это достаточно крупная техника, которую хозяева предпочитают ставить в отведённый для нее шкафчик.

Всем известная тройниковая система использует трубы маленького метража, но для такого соединения потребуется гораздо больше фитингов. При таком соединении усложняется монтаж, вероятность поломки увеличивается в несколько раз, например, от перепада давления и от ошибок при сборке.

Тройниковая система отопления

Если разводка – коллекторная, тогда увеличивается расход труб, все соединения доступны, и благодаря такой разводке ремонт можно выполнить гораздо быстрее.

Отдельный от системы  «луч» можно легко отключить, при этом не отключать остальные помещения. Базироваться лучистое отопление может как на принудительной, так и на естественной циркуляции.

Пожалуй, одним из самых главных достоинств лучистого отопления является возможность аккуратно спрятать все трубы. Если делать тройниковую разводку, то сделать скрытую прокладку будет невозможно, а если предстоит в будущем делать ремонт, тогда придётся ломать пол и стены.

При лучевой разводке трубы отопления после монтажа прячутся в пол

Лучевая система отопления с принудительной циркуляцией

Лет так 10 назад лучевая разводка системы отопления с принудительной циркуляцией была доступна не каждому хозяину дома. Спустя 10 лет лучевая схема отопления стала доступной практически всем.

Самым важным достоинством такой системы с принудительной циркуляцией является искусственная прокачка тепла по радиаторам и трубам. Устанавливаться насос может как на обратной магистрали, так и на подающей.

Отопительная система с естественной циркуляцией

Лучевая система отопления схема с естественной циркуляцией включает в себя использование труб большого объёма, а также установку расширительного бачка.  Но это не очень удобно. Компенсатор расширения обычно ставится на самой высокой точке дома. Лучистая система отопления с естественной циркуляцией сэкономит ваши деньги на покупку дополнительного оборудования. Дорогие насосы, воздухоотводчики, а также датчики температуры, – все это такой системе не нужно.

Если у вас дом используется как дача или этот дом планируете строить длительное время, тогда самым верным решением будет лучистое отопление с естественной циркуляцией. В вашем доме будет тепло, даже если не ставить мощных насосов, а также дорогостоящей автоматики.

Лучевая система отопления с естественной циркуляцией

Достоинства и недостатки лучевой системы

Источник: http://otoplenie-doma.org/luchevaya-sistema-otopleniya.html

Содержание статьи:

Фото лучевой разводки отопления

Эффективность работы системы отопления зависит от множества факторов. К ним относятся материалы изготовления труб и приборов, правильно выбранный котел и профессионально составленная схема прокладки магистрали. Последнее влияет не только на качество работы, но и на безопасность и долговечность. Для загородных коттеджей большой площадью чаще всего используется лучевая система отопления частного дома своими руками. В чем ее особенность и почему она эффективнее стандартной разводки труб?

Почему лучевая схема

Традиционно прокладка труб выполняется вдоль стен. Однако такая методика неприемлема для домов с большой площадью и несколькими этажами. Главным недостатком является быстрое остывание теплоносителя. Решить эту проблему может лучевая система отопления двухэтажного дома с распределением горячей воды по отдельным контурам. Но сначала нужно узнать, что такое лучевая система отопления — фото и видеоматериалы помогут в этом.

Принцип проектирования заключается в создании отдельных контуров, каждый из которых подключается к одному или нескольким приборам (радиатор, теплый пол и т.д.). При этом разводка трубопроводов делается не по стене, а по полу. Правильно смонтированная лучевая система отопления своими руками имеет несколько преимуществ.

  1. Равномерное распределение теплоносителя по всем приборам. Фактически отсутствует температурная разница, как при последовательном подключении – чем дальше радиатор от котла, тем ниже в нем температура воды.
  2. Возможность регулировать уровень нагрева в каждом отдельном контуре. Для этого необходимо установить двухходовой (трехходовой) клапан.
  3. Лучевая разводка отопления дает возможность проводить ремонтные или профилактические работы без отключения всей системы.
  4. Уменьшение гидравлических потерь. Это связано с тем, что трубы прокладываются с минимальным количеством угловых соединений.

Однако лучевая разводка радиаторного отопления имеет и недостатки. Во-первых — она может быть только двухтрубная. Остывший теплоноситель необходим для смешивания с горячим потоком с целью минимизации затрат на нагрев воды и автоматического регулирования ее температуры. Если обратная труб будет проходить отдельно от основных – установить узел смешивания будет практически невозможно.

Важно. Ошибочным является мнение о сильно увеличенном расходе материалов для монтажа. Если правильно составить схему прокладки труб, то выясниться, что лучевая разводка системы отопления будет в некоторых случаях экономнее.

Для этого нужно правильно подойти к вопросу создания предварительной проектной документации.

 Самостоятельное проектирование

Пример схемы лучевого отопления

Можно ли сделать профессиональный чертеж лучевой системы отопления двухэтажного дома? Это вполне реально, если применить комплексный подход к решению этой задачи. Для этого потребуются начальные навыки проектирования (создание элементарных чертежей), знание основ работы отопления. Если же уверенности в собственных силах нет – рекомендовано обратиться в специализированные проектные компании.

Для тех кто хочет сделать лучевую систему отопления частного дома своими руками, работу следует разбить на несколько этапов.

Кран Маевского (воздухоотводчик)

Анализ состояния помещения. Главным условием для прокладки труб является отсутствие чистового пола. Он может быть обустроен только после прокладки магистралей.
  • Места установки радиаторов. Их монтаж рекомендован на наружных стенах под оконными конструкциями, так как здесь самые большие тепловые потери.
  • Составление плана дома. В нем сначала отмечаются исходные данные, необходимые для двухтрубной лучевой системы отопления – расположение котла и радиаторов.
  • В плане указывается прокладка трубопроводов. Для двухэтажного дома сначала планируется монтаж центрального распределительного коллектора, к которому будут подключены отдельные контуры.
  • Запорная и предохранительная аппаратура. Лучевая схема отопления должна иметь группы безопасности и запорную арматуру. К ним относятся краны Маевского (воздухоотводчики), манометры, термометры, краны перекрытия и коллектора. Их порядок установки обязательно указывается на схеме.
  • Последний пункт очень важен, так как для стандартной разводки труб достаточно установить один воздухоотводчик. В нашем случае их количество должно быть равно числу контуров в системе. Это необходимо для того, чтобы лучевая система отопления частного дома работала нормально, без возникновения воздушных пробок. Кран Маевского устанавливается в самой высокой точке контура. Обычно это верхний патрубок радиатора.

    Коллекторная или тройниковая разводка труб

    Схема простейшего коллектора

    Основным элементом системы, без которого лучевое отопление дома невозможно – коллектор. Он предназначен для распределения теплоносителя от центральной магистрали по отдельным контурам. Внешне коллектор представляет собой полый цилиндр с патрубком для входа (выхода) воды и соединительными элементами, к которым подключаются контуры системы.

    Для того, чтобы двухтрубная лучевая система отопления функционировала нормально потребуется два типа коллекторов.

    • Входной. Для оптимальной работы комплектуется насосом и двухходовых (трехходовым) распределительным клапаном. Для функционирования последнего понадобится термометр, установленный в корпус коллектора. Получая от него значения текущей температуры воды в лучевой разводке отопления, клапан смешивает горячий и остывший теплоноситель. Таким образом происходит автоматическая регуляция тепла в трубах.
    • Выходной. После того как жидкость прошла полный цикл по контурам, она должна снова вернуться в котел для дальнейшего нагрева. Для ее сбора устанавливают выходной коллектор. На его патрубки можно поставить дополнительные устройства регулирования — балансировочные расходометры. С их помощью температуру воды каждого контура в лучевой разводке радиаторного отопления можно изменить, регулирую пропускную способность патрубков.

    На первый взгляд при проектировании системы можно обойтись без коллектора, просто сделав распределение с помощью тройников. Однако в таком случае у лучевой разводки системы отопления будут наблюдаться сбои в работе. Без насосов, распределительных и регулирующих механизмов возникает вероятность «простоя» некоторых контуров – теплоноситель попросту не будет в них циркулировать.

    Трубы: требования к материалу

    строение трубы из сшитого полиэтилена для отопления

    Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.

    Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.

    Внимание. В конструкции трубы из сшитого полиэтилена должна быть воздухонепроницаемая прослойка.

    Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.

    Помимо этого при выборе труб нужно обратить внимание на такие факторы.

    • Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм.
    • Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.

    При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.

    Советы по монтажу

    В отличие от стандартной схемы установки, монтаж лучевой система отопления для двухэтажного дома имеет ряд нюансов. Прежде всего это касается места монтирования регулирующих коллекторов. Общий распределительный узел должен располагаться непосредственно после выхода теплоносителя из котла. Чаще всего это специально оборудованная котельная.

    Если дом достаточно большой, то распределительных коллекторов может быть несколько. Для двухтрубной системы отопления с лучевой конфигурацией важно, чтобы пользователь имел свободный доступ к каждому из них. Поэтому их устанавливают в специальном закрытом ящике.

    Важно. Нельзя оставлять коллектора в цементной стяжке или скрывать за несъемными декоративными панелями.

    Для обеспечения контроля работы системы лучевой разводки теплоснабжения устанавливаются датчики и запорная арматура.

    • Манометры и термометры. Как минимум одна пара этих приборов должна находиться на выходе горячего теплоносителя из котла. Также рекомендуется их монтаж на каждом коллекторе. Таким способом можно визуально контролировать уровень нагрева воды в лучевой разводке отопления для каждого радиатора (или группы) в отдельности. Это одно из основных правил организации лучевой системы отопления своими силами.
    • Защитная арматура. К ней относятся воздушные краны Маевского и предохранительные клапаны для стабилизации давления.
    • Запорная арматура. Устанавливается перед входным патрубком котла и для каждого коллектора в отдельности. С их помощью можно выполнять ремонтные или профилактические работы с лучевой разводкой отопления не отключая все контуры. Достаточно ограничить приток теплоносителя в определенный из них.

    В настоящее время применение лучевой системы отопления для частного дома является оптимальным вариантом. Но только в том случае, если монтаж стандартной невозможен из-за низкой эффективности. Поэтому нужно предварительно рассчитать два варианта. Сделать это можно с помощью специальных программ, например — Valtec, Oventrop CO или Kan CO.

    Для лучшего понимания практической стороны монтажа лучевой системы отопления фото не совсем подходят. Поэтому рекомендовано ознакомиться с видеоматериалом, где объясняется специфика установки коллекторов и подключения к ним трубопроводов.

    Источник: http://strojdvor.ru/otoplenie/delaem-luchevuyu-sistemu-otopleniya-svoimi-rukami/

    Смотрите также:
    26 июля 2021 года

    Схема отопления: проектирование системы отопления дома

    Схема отопления – это совокупность технических решений, на основе которых строится проект подключения к тепловым сетям или автономным системам, а также прокладка коммуникаций для движения теплоносителя.

    Виды схем отопления

    Система отопления может быть построена по нескольким схемам с различными типами присоединения оборудования, список которых представлен ниже. Обратите внимание на то, что описание и виды схем представлены как переход от общего случая к частному:

    • Открытые или закрытые системы отопления;
    • С естественной циркуляцией теплоносителя или принудительной;
    • Проект системы с нижней и верхней разводкой;
    • Схема подключения радиаторов отопления к одной или двум магистралям;
    • Прямое или обратное движение теплоносителя в радиаторе.

    Отдельно рассматривается пример лучевого подключения к тепловым сетям. Его принципиальная схема присоединения состоит из нескольких независимых контуров, монтаж которых произведен на основе всех перечисленных выше видов построения схемы циркуляции теплоносителя.

    Системы закрытые или открытые

    Закрытая – это такая система отопления, в которой теплоноситель не контактирует ни с атмосферой, ни с магистралью, проложенной от внешней котельной. Пример такого присоединения – монтаж двухконтурного теплового пункта, оборудованного герметичным мембранным расширительным баком.

    Преимущество – закрытый проект присоединения в качестве теплоносителя может использовать незамерзающие жидкости, которые попутно снижают степень активности коррозионных процессов в магистралях, а в случае применения обычной котельной воды – позволяет принять дополнительные меры по ее подготовке (обессоливанию) и очистке.

    В открытой системе расширительный бак негерметичный, он устанавливается в самой её верхней точке и обеспечивает естественное распределение давления в зависимости от высоты водяного столба. Также открытая схема используется для прямого присоединения к магистрали поставщика тепловой энергии.

    Пример естественной и принудительной циркуляции

    В малоэтажном домостроении (максимум до трех этажей) обычно используются системы отопления с естественной циркуляцией, использующие эффект тепловой конвекции – подъем разогретого теплоносителя вверх и опускание вниз остывшего. В закрытых системах с естественной циркуляцией расширительный бак ставят внизу, у котла. Это делается для того, чтобы его упругая мембрана не нарушала баланс давления, уровень которого внизу должен быть больше.

    Достоинством системы, в которой теплоноситель движется под действием сил тепловой конвекции, является ее относительная простота – в ней отсутствует насос, который требует дополнительного технического обслуживания. Недостатком присоединения – большая зависимость от технического состояния, ведь при наличии воздуха в магистралях и грязевых отложений в радиаторах циркуляция замедляется.

    Пример использования принудительной циркуляции:

    1. Высота отапливаемого дома превышает три этажа;
    2. Источник тепла невозможно опустить максимально низко. Например, при использовании для отопления частного дома газового котла, размещение которого в подполье недопустимо по нормам технической безопасности;
    3. При использовании системы с одной трубой и нижним розливом теплоносителя.

    Мощность циркуляционного насоса, используемого в открытой системе, не должна быть очень большой. Иначе, если рабочее давление насоса значительно превышает естественное атмосферное, может произойти выдавливание теплоносителя через переливную магистраль расширительного бака.

    Виды разводки: нижняя и верхняя

    Теплоноситель из котла может быть подан в отдающую тепло (исполнительную) магистраль системы как сверху, так и снизу. Если разводка верхняя, то горячая вода подается по одному центральному стояку наверх и заполняет расширительный бак (в случае закрытой системы может использоваться герметичный бак-уловитель воздуха со стравливающим клапаном). И уже из бака исполнительная магистраль получает теплоноситель, а от стояков выполняются подключения радиаторов.

    Достоинством такой системы является то, что движению теплоносителя помогают естественные факторы – гравитация и тепловая конвекция. Благодаря этому можно использовать циркуляционные насосы небольшой мощности. Проектирование должно учесть и недостатки – необходимость принятия дополнительных мер по утеплению расширительного бака и центрального стояка.

    При нижней разводке исполнительная магистраль получает теплоноситель снизу, что экономит тепловую энергию. Но при этом естественной тепловой конвекции препятствует гидродинамическое сопротивление радиаторов, а разливу горячей воды по ним – гравитация. Поэтому проект должен учесть подключения насосов большей мощности для прокачки теплоносителя, особенно когда исполнительная магистраль поднимается на несколько ярусов. Естественная циркуляция теплоносителя при такой схеме построения системы отопления возможна только в одноэтажных домах. Есть и еще одни недостаток, особенно характерный для многоэтажных домов, радиаторы в которых подключены к одной подающей магистрали. В этом случае исполнительная магистраль оканчивается наверху, где скапливается отработанный (остывший) теплоноситель, что противоречит законам термодинамики и как бы переворачивает всю систему с ног на голову.

    Подключение к одной или двум магистралям

    Монтаж системы, где исполнительная магистраль играет роль подающей (прямая) и сборной (обратка) одновременно, значительно проще, здесь существенно экономятся материалы, легче рассчитать проект. Однако в этом случае радиаторы подключаются к ней последовательно – вход и выход к одной трубе.

    При схеме последовательного монтажа первыми начинают прогреваться те радиаторы, которые ближе к выходному патрубку котла. Последние в схеме присоединения теплообменники получают остывший теплоноситель, что уменьшает их КПД.

    Также наблюдается неравномерность прогрева радиаторов, что можно устранить лишь с помощью скрупулезных манипуляций по регулировке количества поступающего в них теплоносителя. В многоэтажных домах, исполнительная магистраль которых имеет верхнюю разводку, этот эффект не так заметен по той причине, что движению теплоносителя по стояку помогает гравитация.

    Двухтрубная система позволяет подключить радиаторы параллельно друг другу, поскольку их выходные патрубки соединены со сборной магистралью, которая параллельна подающей (прямой). Они прогреваются одновременно, а их регулировка упрощается. Однако дополнительная исполнительная магистраль – это дорогостоящая прокладка через межэтажные перекрытия, сложность работ, эстетический диссонанс в интерьерах помещений, поэтому используется редко.

    Совет! Регулировку системы отопления проще производить шаровыми кранами. Установка дроссельных шайб, изменяющих диаметр трубы, не только не обеспечивает точности в этом процессе, но и требует разборки магистралей.

    Движение теплоносителя в радиаторе

    Если входной и выходной патрубки радиатора расположены на одной стороне, то теплоноситель при движении по нему делает петлю, изменяя направление. Преимуществом такой схемы подключения является более полная теплоотдача. Недостатком – замедление скорости движения горячей воды, в результате чего из нее выделяется (сепарируется) воздушная смесь, и большее гидродинамическое сопротивление системы.

    При расположении патрубков на разных сторонах радиатора происходит сквозной пролив теплоносителя через него. Попутная схема подключения имеет как преимущества, так и недостатки. Например, радиатор может не успеть воспринять все тепло, КПД системы снижается. Однако при этом она имеет меньшее гидродинамическое сопротивление, а ее регулировка упрощается.

    Совет! Устанавливайте регулировочный кран на выходном патрубке радиатора с прямым движением теплоносителя. Это предотвратит его частичное осушение.

    Лучевая разводка

    h3_2

    В комбинированной схеме системы отопления, где к общей прямой и подающей магистрали производится подключение нескольких независимых друг от друга контуров, обеспечивающих обогрев отдельно взятых квартир или других помещений, используется лучевая разводка. Это позволяет осуществлять индивидуальный учет энергопотребления и его регулирование.

    Она основана на использовании коллекторов, откуда производится раздача теплоносителя. Коллекторы комбинированной системы располагаются на межэтажных тепловых пунктах, как и электрические распределительные щиты. Общая магистраль может быть как с верхней, так и нижней разводкой, а общедомовой тепловой пункт – двухконтурным (независимым) или подключенным напрямую к магистрали поставщика тепловой энергии.

    Принципиальная схема независимых отопительных контуров строится по тем же принципам, которые описывались выше. Пример монтажа: одно- или двухтрубная система с верхней или нижней разводкой, с попутной или тупиковой циркуляцией теплоносителя в радиаторе. Хозяин квартиры с лучевой разводкой имеет право установить теплообменник и дополнительный квартирный бойлер-подогреватель, если считает, что это ему выгоднее.

    Подключение радиаторов отопления из пола трубами REHAU. Схемы. Стоимость

    Внешний вид труб отопления обычно не добавляет привлекательности дизайну помещений. Поэтому трубы отопления размещают в полу и их можно увидеть только вблизи радиаторов.

    Подключать из пола можно с одинаковым успехом как радиаторы с боковым подключением, так и с нижним.

    Такая схема подключения годится как для лучевой (коллекторной) разводки труб, так и для двухтрубной.

    прямой блок шаровых кранов

    А – подключение радиаторов из пола через прямой блок шаровых кранов

    1 с помощью Г-образных трубок REHAU

    2 с помощью Т-образных трубок REHAU

    3 непосредственное подключение радиаторов универсальными трубами REHAU RAUTITAN stabil

    4 непосредственное подключение радиаторов универсальными трубами REHAU RAUTITAN flex или трубами для отопления REHAU RAUTITAN pink

    стандартная запорно-регулировочная арматура для радиатора

    B – подключение радиаторов из пола через запорно-регулировочную арматуру

    5 Г-образными присоединительными трубками REHAU

    6 Т-образными присоединительными трубками REHAU

    К недостаткам подключения радиаторов из пола можно отнести требование последующей чистовой отделки места выхода трубок из пола (REHAU для этих целей предлагает специальные декоративные накладки).

    Однако, например, в домах с деревянными стенами, это вполне приемлемый вариант. Особенно, если выходы выполнены из металлических трубок. Стальные трубки сохраняют свой вид в течение длительного времени и не возникает опасность их повреждения во время уборки пола.

    Правильно подобранная арматура и выполненный монтаж радиаторов с подключением из пола всегда позволяет отключить и снять радиатор для замены или для отделки поверхности стен за ним.

    Компания ИСАН выполняет профессиональный монтаж систем отопления и водоснабжения REHAU «под ключ»

    Сертифицированные REHAU монтажники

    Работа по договору

    Гарантия на материалы и монтаж

    Только оригинальная арматура REHAU

    Компания ИСАН является официальным партнером Рехау по внутренним инженерным системам и обладает необходимыми компетенциями по монтажу трубопроводных систем Рехау.

    У нас Вы можете не только купить отдельные фитинги и трубы системы Рехау, но и получить профессиональные консультации любого уровня по комплектации систем Рехау для отопления и водоснабжения, мы выполняем проектирование, тепловые и гидравлические расчеты систем радиаторного отопления Рехау, профессиональный монтаж систем Рехау, шеф-монтаж и поддержку наших покупателей при монтаже систем Рехау своими руками.

    При монтаже радиаторного отопления своими руками  мы консультируем  по вопросам подбора арматуры для монтажа отопления, выполняем тепловые и гидравлические расчеты систем радиаторного отопления и теплых водяных полов, приемам монтажных работ, консультируем  при выполнении монтажных работ, предлагаем профессиональный инструмент Рехау в аренду
    Пишите  звоните  приезжайте



    Лучевая система отопления – устройство и особенности

    Сегодня существует огромное разнообразие систем отопления. Но при этом конструктивно они не сильно отличаются. В них обязательно предусмотрено наличие отопительного котла, трубопроводов и отопительных приборов, в качестве которых могут использоваться, к примеру, радиаторы или контуры теплых полов.

    Согласно способам разводки системы отопления разделяются на однотрубные и двухтрубные. В первом случае теплоноситель последовательно перемещается по отопительным приборам, постепенно при этом охлаждаясь. Такие системы не достаточно эффективны, поэтому их рекомендуется использовать для обеспечения отопления небольших по площади помещений.

    При организации двухтрубной разводки к каждому отопительному прибору подводятся пара труб: по одной осуществляется подача теплоносителя, по другой – его отвод. То есть на все радиаторы поступает теплоноситель, имеющий одинаковую температуру.

    Двухтрубная разводка бывает:

    • С параллельным подключением отопительных приборов;
    • Коллекторная или лучевая, характерной особенностью, которой является схема, когда от коллектора к каждому радиатору подводится пара труб: для прямой и обратной подачи теплоносителя.

    Лучевая разводка, как правило, прокладывается скрыто. Обязательной является последующая заделка труб в пол или стены, в связи с их большим количеством. Открытая прокладка труб портит интерьер помещений.

    Основным недостатком лучевой разводки является большая материалоемкость, а главное ее преимущество заключается в том, что имеется возможность регулировки температуры в каждом отдельном помещении. Принцип обустройства лучевой разводки

    Лучевая разводка при обустройстве отопительной системы предусматривает размещение на каждом уровне в специальном шкафу коллекторов, от которых к отопительным приборам протягиваются трубы. Особенностью лучевой системы является независимое подключение каждого радиатора или контура.

    Лучевая разводка отличается простотой монтажа, в связи с тем, что приходится организовывать минимальное количество соединений. При этом обеспечивается гидравлическая стабильность отопительной системы.

    Основным компонентом любой системы отопления является котел, при этом он может работать на каком-либо виде топлива. Главное обеспечить соответствие мощности котла, мощности, которая потребляется всеми отопительными приборами системы, а также теплопотерями в системе.

    В связи с увеличенной длиной труб лучевая система отопления отличается большими тепловыми потерями. Кроме этого при расчете баланса отопительной системы необходимо учесть наличие дополнительного распределительного шкафа, который является коллектором.

    Лучевая разводка относится к системам закрытого типа с принудительной циркуляцией. В связи с этим в лучевых системах обязательно предусматривается циркуляционный насос.

    При выборе циркуляционного насоса необходимо учитывать технические параметры отопительной системы в целом, главными среди них являются:

    • Общая высота и длина трубопровода;
    • Скорость циркуляции теплового носителя;
    • Диаметр установленных труб;
    • Материал изготовления компонентов системы отопления.

    Мощность циркуляционного насоса не является важным параметром при выборе устройства, она только определяет количество потребляемой электрической энергии в процессе его работы. Среди главных критериев выбора — скорость циркуляции рабочей жидкости, которая измеряется в кубических метрах. Максимальное значение соответствует максимальному напору теплоносителя. Сегодня производители выпускают модели циркуляционных насосов, в которых имеется возможность регулировки их скорости вращения, изменяя при этом скорость подачи теплоносителя.

    Другой главный компонент лучевой системы отопления — распределительный коллектор. Его еще иногда называют распределителем или гребенкой. Коллектор системы отопления является устройством, которое предназначено для подачи теплоносителя на все отопительные приборы, установленные в системе.

    Данный конструктивный элемент может применяться в системах теплого пола, при организации панельного отопления или при подключении конвекторов. Коллектор, как правило, оснащается запорно-регулирующей или терморегулирующей арматурой. Она позволяет равномерно распределять тепло по отапливаемому помещению. Также коллекторы могут укомплектовываться термометрами, автоматическими воздухоудалителями и электромеханическими приводами.

    Коллекторы выпускаются различными производителями, самые известными фирмами являются Meibes, Oventrop, Rehau, Tiemme, Valtec, Caleffi. Также коллекторы отличаются количеством веток, а значит, должны выбираться в зависимости от того, сколько отопительных приборов или контуров планируется подключить. Гребенки изготавливаются из инструментальной стали или полимерных материалов.

    При монтаже лучевой системы коллекторы не должны устанавливаться последовательно. Также внимательно нужно отнестись к подбору диаметров устанавливаемых труб для подвода и отвода теплоносителя к отопительным приборам. Важно, чтобы вход коллектора и магистральные подводы к нему были не меньше выхода котла. Для приведения в соответствие диаметров часто используются фиттинговые переходники. В этом случае усложняется монтаж системы в целом, в связи с увеличением количества соединений. Поэтому, несомненно, лучше при обустройстве лучевой системы отопления грамотно подобрать все ее компоненты, в соответствии с разработанным проектом.

    Более трудоёмким является обустройство варианта лучевой системы, предусматривающей использование контуров в теплых полах. Для устройства напольного отопления водяного типа, коллектор должен обязательно оснащаться термостатическими клапанами и регуляторами расхода, которые устанавливаются на всех отопительных контурах. Это связано с разной длиной помещений. Такой принцип позволяет исключить неравномерность прогрева пола, сбалансировав подачу теплоносителя по трубам пропорционально их длине с помощью регуляторов расхода. Термостатические регуляторы предназначены для поддержания заданной комфортной температуры в помещении. Они являются довольно чувствительными приборами и быстро реагируют на внешние факторы, к примеру, открытое окно или включение других отопительных приборов. Кроме того для поддержания определенной температуры в помещении применяются современные комнатные термостаты с возможностью программирования.

    Сам распределительный коллектор, как правило, прячется в специальный шкаф, который может быть встроенным или наружным. При устройстве лучевой системы следует учитывать, что расстояния до разных отопительных приборов не должны существенно отличаться. Допустимым является двукратное увеличение длины трубопровода от конкретного радиатора к гребенке. В противном случае невозможно будет обеспечить равномерность отопления помещения, кроме того недопустимой является большая разница в давлении в разных трубопроводах установленных в одной системе. Отрегулировать неправильно обустроенную систему с разной длиной трубопроводов между коллектором и отопительными приборами довольно сложно. Лучше позаботится о грамотной разработке лучевой системы отопления изначально. Все выше сказанное касается и обустройства контуров системы теплого пола, а именно, их метраж должен приблизительно быть одинаковым по всем веткам.

    Основные правила установки циркуляционных насосов при лучевой разводке в системе отопления:

    • Циркуляционные насосы, оснащенные мокрым ротором, всегда устанавливаются таким образом, чтобы вал размещался по горизонтали;
    • Мощность циркуляционного насоса должна соответствовать производительности системы, в противном случае при работе отопительной системы возникают посторонние шумы;
    • Помните, что даже непродолжительные периоды работы циркуляционного насоса без воды могут его повредить, поэтому не следует включать насос до того, как система будет заполнена водой и с нее будет стравлен воздух;
    • Обязательным требованием является промывка системы чистой водой перед запуском насоса с целью удаления инородных составляющих, способных повредить устройство;
    • Циркуляционный насос следует устанавливать таким образом, чтобы исключить попадание воды через кабельный ввод в клемную коробку;
    • Циркуляционный насос должен быть размещен максимально близко к расширительному бачку;
    • Необходимо убедится в том, что имеется возможность стравить воздух из трубопровода и насоса, в противном случае следует использовать насос, оснащенный воздухоотводчиком;
    • Как правило, в закрытых системах при возможности насос устанавливают на обратном трубопроводе, это связано с более низкой температурой на данном участке;
    • Не следует устанавливать циркуляционный насос, оснащенный термостатом, рядом с водонагревателями или баками, так как тепло от них может влиять на работу термостата.

    Желательно, чтобы проект лучевой системы отопления был максимально детализирован, это поможет избежать проблем при ее обустройстве. Понятно, что качественный проект отличается более высокой стоимостью, но при этом существенно упрощает монтажные работы. Но, тем не менее, следует понимать, что при обустройстве лучевой системы отопления фактические расходы всегда превышают плановые приблизительно на 10%, каким бы точным не был проект. Поэтому очень выгодно приобретать комплектующие в магазинах, в которых можно не только дополнительно приобрести недостающие элементы, но и вернуть неиспользованные компоненты.

    Лучевая система отопления – высокоэффективная отопительная система, которая работает с максимальной эффективностью и способна создать высокую комфортность проживания.

    Похожее

    Нужна ли для электрических радиаторов собственная схема?

    Если вы устанавливаете несколько электрических радиаторов, в идеале вы должны дать им отдельную цепь, чтобы избежать перегрузки электросети вашего дома в дальнейшем. Это может быть очевидно для тех, кто уже обладает знаниями или опытом в области электричества, но если вы новичок в этом типе отопления, вам может быть интересно, какой вариант лучше всего или даже почему вы не можете просто подключить их в каждой комнате. В этой статье мы рассмотрим преимущества использования выделенной цепи, возможность подключения нагревателей к кольцевой сети и почему иногда вставной фитинг – не лучший вариант.

    Почему я не могу подключить электрические радиаторы по всему дому?

    Когда вам нужно быстро отремонтировать систему отопления, очень заманчиво прогуляться по дому, подключив радиаторы к ближайшей розетке. Однако постарайтесь избежать этого соблазна – хотя вставная арматура очень удобна в краткосрочной перспективе, у нее есть свои недостатки, если вы устанавливаете электрические радиаторы в массовом порядке.

    В зависимости от их мощности вы можете перегрузить кольцевую магистраль вашей собственности, используя сразу столько розеток, что позволит вам выдержать холода, если это произойдет во время похолодания.Возможно, вам удастся иметь дом, полный подключаемых к сети обогревателей летом, когда они не будут потреблять много энергии, но когда все они усердно работают, чтобы согреть ваш дом зимой, это последнее, что вам нужно. это отключит электрику и останется без отопления.

    Каковы преимущества жесткой отделки?

    Мы говорим об этом более подробно в нашем блоге «Сделай сам или проводной» настенный монтаж, но есть некоторые дополнительные преимущества при выборе проводной отделки, например…

    – выглядит аккуратнее и не оставляет свисающих кабелей.
    – Освобождает розетки для других приборов.
    – Обогреватели выглядят полностью интегрированными в комнату.
    – Постоянная арматура предотвращает перемещение обогревателей (например, в арендуемой собственности)

    Уже сами по себе эти причины могут сделать проводной монтаж более предпочтительным, но для ремонта всего дома это определенно единственный выход.

    Варианты монтажа проводки

    Итак, что вы выберете, когда дело доходит до подключения электрических радиаторов? Вы можете либо подключить их к кольцевой оконечной цепи вашего объекта (более известной как кольцевая магистраль), либо вы можете использовать радиальную оконечную цепь, которая обеспечивает выделенную проводку для ваших обогревателей.Прежде чем принять решение, вам нужно помнить об одном. Каждый дом отличается электропроводкой, которую на протяжении многих лет приспосабливали разные электрики. Иногда по электрике нет однозначных ответов, и для получения конкретного совета всегда полезно поговорить с профессионалом. С учетом сказанного, давайте посмотрим на варианты:

    Подключение к кольцевой магистрали (кольцевая конечная цепь)

    Что такое кольцевая магистраль?

    Кольцевая магистраль – это замкнутая цепь, которая начинается и заканчивается на модуле потребителя.Он состоит из двух кабелей, по которым токи движутся в противоположных направлениях и которые подают питание на все розетки в вашем доме. В большинстве домов есть 3 кольцевых контура: одно на нижнем этаже, одно наверху, а затем отдельное кольцо для кухни для поддержки всех мощных приборов.

    Плюсы и минусы использования кольцевых схем

    Если вы устанавливаете несколько электрических радиаторов, электрик может подключить их к кольцевой сети, что означает, что не нужно прокладывать дополнительную проводку. Однако это не всегда может быть лучшим вариантом.Учитывая, что максимальная нагрузка кольцевой сети составляет около 7200 Вт, вы должны иметь в виду, что цепь должна поддерживать ваши обогреватели и любые дополнительные устройства, которые у вас есть.

    Чтобы помочь вам получить приблизительное представление о том, какая нагрузка может быть на вашей кольцевой сети, некоторые электрики используют практическое правило, предполагая, что мощность 100 Вт на кубический метр пространства. Если у вас есть достаточно места для маневра для добавления дополнительных устройств, установка на кольцевой магистрали может подойти. Однако, если вы устанавливаете большее количество электрических радиаторов, возможно, стоит подумать о выделенной цепи.

    Электропроводка в радиальную конечную цепь

    Что такое радиальная схема?

    В отличие от кольцевой оконечной цепи, которая проходит вокруг вашего дома, радиальная цепь представляет собой кабель одной длины, который начинается от блока потребителя и заканчивается последним разъемом на линии. Эти типы цепей не так распространены в Великобритании, как кольцевые оконечные цепи, и, вероятно, их придется проложить с нуля.

    Плюсы и минусы использования радиальных схем

    Подключение электрических радиаторов к радиальной цепи означает, что они не разделяют нагрузку с другими приборами.Итак, если вы используете их в качестве основного источника тепла, вам не нужно беспокоиться о том, что они перегрузят остальную часть вашей системы. Как и в случае с кольцевой магистралью, вы также можете использовать несколько радиальных цепей для верхнего и нижнего этажа, чтобы при возникновении проблемы с проводкой вы сразу не потеряли все свое отопление. Однако вам нужно будет посмотреть, сможет ли ваш потребительский блок приспособиться к этим дополнительным радиальным цепям – в противном случае он может нуждаться в замене или обновлении, что является другой работой вашего электрика.

    Что предлагают правила?

    Хотя вы можете подключить электрические радиаторы к кольцевой магистрали через ответвления с предохранителями, это часто не самый подходящий способ, если вы хотите отремонтировать всю собственность. В Приложении 15 к правилам электромонтажа IET BS 7671: 2018 не рекомендуется подавать комплексное электрическое отопление помещения от кольцевой магистрали, чтобы нагрузка не превышала допустимую нагрузку кабеля в течение длительного времени. Короче говоря, чтобы избежать перегрузки кольцевой магистрали, используйте специальные радиальные оконечные цепи.Они будут выполнять ту же самую работу, но не беспокоясь о том, что вы можете сработать предохранители – хлопот, без которых мы все могли бы обойтись.

    Поиск подходящего обогревателя для работы

    Если вы не знаете, как проводить электромонтаж обогревателей, электрик всегда должен быть вашим первым вызовом. Они могут оценить вашу систему, чтобы увидеть, может ли ваша кольцевая сеть поддерживать ваши нагреватели, или подскажут лучшую конфигурацию для набора радиальных цепей. Теперь остается только выбрать новую систему отопления.Позвоните нам по телефону 0330 300 4444 , чтобы поговорить с нашим опытным отделом продаж или просмотреть наш обширный ассортимент энергоэффективных электрических радиаторов сегодня.

    Радиатор


    Недавно у меня появилась идея объединить водяной насос и радиатор в корпус, который можно было бы разместить внутри воздуховода, такого как воздухозаборник автомобиля. Была идея заменить обычные радиатор, термостат и водяную помпу. Отработанное тепло может повторно попадать в воздухозаборник – идея не нова.Я просто подумал, что было бы забавно детализировать некоторые модели интересной концепции.
    Обзор макета показан справа. Геометрия является относительной, поэтому параметры можно изменять в соответствии с целевым приложением.
    Поперечный разрез показывает, как центральный насос выталкивает охлаждающую жидкость наружу по спиралевидным каналам. Идеальные спирали не использовались из-за трудностей почти касательного сопряжения между воздуховодами и коллекторами.

    Свиток собирает послеобменную жидкость для повторного использования. Ребра условно изображаются в виде спиралей, перпендикулярных каналам.

    Ротор было забавно моделировать. Много деталей, и сложно сделать его как можно более надежным в отношении отношений. Все критические углы являются параметрическими, а лопасти обрезаны ограничивающей поверхностью, которая также является генеративной.
    Одна интересная особенность этой конструкции центробежного насоса заключается в том, что он фактически также действует как диффузор, то есть выходное отверстие больше, чем входное.Кроме того, это может быть преимуществом в том, что должна быть золотая середина между скоростью жидкости и общим передаваемым теплом. То есть при более низких скоростях горячая жидкость проводит больше времени в присутствии холодного потока, но имеет более низкий коэффициент конвективной теплопередачи (h). Но, может быть, быстрее – это всегда лучше, потому что все, что имеет значение, – это h. Заставляет задуматься.

    Один мой профессор жидкостей однажды сказал: «Трудно сконструировать центробежный насос, который не работает». Но это было введением к уроку эффективности.В некоторых недавних работах я использовал программное обеспечение центробежной компоновки для разработки более реалистичных турбин и даже распечатал / протестировал их.

    Некоторая конструктивная геометрия лопатки показана справа. Это негабаритная развертка, которая затем обрезается парой плоскостей и поверхностей.

    Обратите внимание, что я решил развернуть выпускное отверстие под углом, который я называю «раскачиванием», чтобы гарантировать, что лопасти никогда не будут полностью перекрывать выпускные отверстия на коллекторе.Если бы это произошло, вы бы получили действительно странные эффекты гидроудара, которые могли вызвать усталость. Я никогда не видел такого ротора, и мне любопытно, как этот параметр “раскачивания” повлияет на производительность.

    Встроенный электродвигатель в герметичном корпусе приводит в движение ротор. Он содержит встроенную схему управления, которая регулирует частоту вращения турбины в зависимости от температуры охлаждающей жидкости и воздуха.

    Граница между внутренним коллектором радиатора и ротором показана справа.Это демонстрирует концепцию предотвращения блокировки порта за счет использования угла наклона на выходе ротора.

    Может быть лучше качать порты вместо ротора. В этом случае каналы радиатора не будут параллельны внешнему потоку, что может увеличить коэффициент теплопередачи на внешней поверхности. Исследования показывают, что угол наклона около 15 ° является оптимальным с точки зрения принудительной конвекции.

    Справа показаны интегрированный корпус двигателя и ротора.Два кожуха соединяются вместе для бесшовной интеграции и герметизации. Хотя двигатель залит в корпус, это делает ротор, по крайней мере, пригодным для обслуживания. Ротор изготовлен из армированного волокном пластика для снижения веса и снижения затрат.
    Параметрическая природа модели демонстрируется ниже, с различными параметрами, измененными для соответствия большому и маленькому сценарию установки. Масштаб одинаковый слева и справа.
    Радиатор

    – Kerbal Space Program Wiki

    Радиаторы – это специальные устройства, которые могут охлаждать другие части корабля, потребляя при работе небольшое количество электрического заряда.

    Они рассеивают тепло в космос (радиационное) и атмосферу (конвективное). Чтобы сделать это эффективно, они нагреваются, передавая тепло внутрь, но они самоограничиваются, чтобы избежать перегрева до разрушения. Их эффективность может быть ограничена условиями окружающей среды, но для многих применений она больше ограничена произвольными функциональными ограничениями. Они необходимы для поддержания оптимального теплового КПД сердечников комбайнов и преобразователей ресурсов.

    Варианты

    • Жесткие, фиксированные Панели , охлаждают только ту часть, к которой они непосредственно прикреплены, и части, непосредственно связанные с этой частью.
    • Развертываемые системы Температурный контроль (TCS), отбирают тепло от каждой части резервуара (как если бы он был подключен к контуру охлаждающей жидкости). Как и развертываемые солнечные панели, они автоматически вращаются в зависимости от относительного направления Кербола, но поворот на сводит к минимуму их воздействие солнечного излучения на . Все они имеют «Скорость отслеживания: 0,1». В развернутом состоянии они отламываются при динамическом давлении 2,5 кПа – слишком быстро движутся в довольно плотной атмосфере (например.г. ~ 67 м / с на уровне моря на Кербине, край в сторону движения). В отличие от фиксированных панелей, к ним нельзя прикреплять никакие другие части.

    Эксплуатация

    Чтобы начать работу, необходимо выбрать «Активировать радиатор» в интерфейсе правой кнопки мыши на панели или «Выдвинуть / убрать радиатор» для систем терморегулирования, которые также их развертывают. В качестве альтернативы эти функции могут быть привязаны к группам действий с опцией «Toggle Panels», позволяющей одной группе действий запускать и останавливать несколько радиаторов одновременно.

    Функция

    Радиаторы отводят тепло только изнутри деталей (которые составляют большую часть их теплоемкости), а не их кожи, которая может иметь очень разную температуру. Тепло может накапливаться от внешних источников (например, от входа в атмосферу или солнечного света от Кербола) или генерироваться реактивными двигателями или сердечниками буровых установок или преобразователей ресурсов, пока они активны.

    Характеристики охлаждения

    Все радиаторы:

    • «Скорость передачи: 10%».
    • «Охлаждает до 4-кратной температуры детали».

    Охлаждение сердечника (сверл и преобразователей) в первую очередь ограничивается показателем “Core Heat xFer” (передача) радиатора. Это всегда небольшая часть того, что фактически может рассеять радиатор, в большинстве случаев, обозначенных цифрой «Максимальное охлаждение».

    Охлаждение сердечника

    Чтобы поддерживать активную буровую установку или сердцевину преобразователя с оптимальным тепловым КПД, радиаторы должны обеспечивать достаточную неиспользованную мощность теплопередачи сердцевины для выполнения стата «Требуемое охлаждение», показанного ниже:

    (*) Convert-O-Tron 125 – особый случай – его нельзя поддерживать с оптимальным тепловым КПД, потому что его максимальная мощность охлаждения 50 кВт ниже требуемого охлаждения (100 кВт).С помощью радиаторов он все равно достигнет равновесия, хотя и немного горячее оптимальных 1000К. Это возможно, потому что производство тепла ядром уменьшается при более высоких температурах ядра, так как термический КПД падает.

    Также обратите внимание, что для обоих преобразователей требуемый показатель охлаждения составляет для каждого активного режима преобразования , при этом каждое устройство может иметь один или все из своих четырех режимов преобразования руды одновременно. Следовательно, требуемое охлаждение Convert-O-Tron 250 также может превышать максимально допустимое (например,г. 3 режима производят 600 кВт нагрева сердечника).

    Изменения

    1,1
    • «Фиксированные» радиаторы теперь также необходимо активировать, прежде чем они начнут работать.

    Что такое радиальная теплопроводность?

    Эксперименты с радиальной теплопроводностью позволяют исследовать основные законы теплопередачи на теплопроводности через цилиндрическое твердое тело. Экспериментальная установка. Блок устанавливается на пластиковую опорную пластину, которую необходимо разместить на поверхности, в идеале слева от служебного блока Heat Transfer h212.

    Нажмите, чтобы увидеть полный ответ


    Учитывая это, что означает теплопровод?

    Теплопроводность (или теплопроводность ) – это перемещение тепла от одного объекта к другому, имеющему разную температуру, когда они соприкасаются друг с другом. Например, мы можем согреть руки, прикоснувшись к грелке. Другими способами передачи тепла являются тепловое излучение и / или конвекция.

    Аналогично, что подразумевается под термическим сопротивлением? Тепловое сопротивление – это свойство тепла, и измерение разницы температур, при которой объект или материал сопротивляется потоку тепла . Тепловое сопротивление является обратной величиной тепловой проводимости . (Абсолютное) термическое сопротивление R в К / Вт является свойством конкретного компонента.

    Кроме того, как вы рассчитываете теплопередачу за счет теплопроводности?

    Уравнение для проводимости говорит нам, что скорость теплопередачи (Q / t) в Джоулях в секунду или ваттах равна теплопроводности материала (k), умноженной на площадь поверхности соприкасающихся объектов (A), умноженная на разницу температур между двумя материалами (T2 – T1), деленная на

    Что такое установившаяся теплопередача?

    Устойчивое состояние – это состояние , которое остается неизменным в течение заданного периода времени.В теплопередача проблемы, если существует удельная скорость теплопередачи через среду (для теплопроводности или конвекции) и если она остается постоянной в любое время, то говорят, что имеет устойчивую теплопередачу .

    Замена шланга радиатора, Elk Grove, CA

    Прибл. Время: 60 минут | Диапазон цен: Узнать цену

    Основы услуг по замене шлангов радиатора в компании Radial Tyre of Elk Grove

    Шланги радиатора вашего автомобиля или грузовика, которые соединяют двигатель с радиатором, являются важными компонентами, которые поддерживают постоянную внутреннюю температуру двигателя.Верхний шланг подключается к верхней части двигателя, а нижний – к нижней части. Охлаждающая жидкость проходит через двигатель для охлаждения внутренней температуры и работает со шлангами. Шланги радиатора переносят горячую охлаждающую жидкость от двигателя в радиатор, большой резервуар с небольшими каналами, по которым охлаждающая жидкость течет для рассеивания тепла. Вентиляторы радиатора, расположенные за радиатором, помогают охлаждать антифриз или охлаждающую жидкость, когда они попадают. Шланги радиатора также несут охлаждающую жидкость обратно в двигатель для поглощения тепла, образующегося в процессе сгорания.Как только двигатель достигает рабочих температур, горячая охлаждающая жидкость возвращается обратно в радиатор, где снова охлаждается. Поскольку двигатель может нагреваться до экстремальных температур, охлаждающая жидкость часто бывает очень горячей. Со временем горячая охлаждающая жидкость может вызвать износ шлангов радиатора изнутри.

    Почему вам следует выполнять услуги по замене шлангов радиатора на радиальных шинах Elk Grove?

    Замена шлангов радиатора – это один из способов минимизировать вероятность отказа и поломки двигателя.Визуальный осмотр шлангов может помочь вам определить подходящее время для их замены. Трещины, вздутия и затвердевшие шланги – все это признаки того, что срок службы шлангов радиатора приближается к концу. Плохая работа системы отопления также указывает на проблему с вашими шлангами. Тепло, вибрация и коррозия – все это факторы, способствующие плохому качеству шлангов радиатора. Утечка охлаждающей жидкости в виде зеленой, красной или желтой жидкости является еще одним предупреждающим признаком треснувшего или корродированного шланга радиатора, который следует заменить.Плохие шланги могут вызвать серьезное повреждение двигателя из-за его перегрева или катастрофического отказа. При первых признаках неисправности шланга радиатора обязательно свяжитесь с нашим обслуживающим персоналом для замены шланга радиатора.

    Мы с гордостью обслуживаем потребности клиентов в замене шлангов радиатора в Элк-Гроув, Калифорния, Уилтон, Калифорния, Галт, Калифорния, и прилегающих районах.

    Обслуживаемых площадей: Элк-Гроув, Калифорния | Уилтон, Калифорния | Галт, Калифорния | и прилегающие районы

    Обогреватели и радиаторы Горизонтальная плоская колонка Дизайнерский радиатор Центральное отопление Антрацит – Дешевые радиаторы центрального отопления

    Обогреватели и радиаторы Горизонтальная плоскопанельная колонна Дизайнерский радиатор Центральное отопление – Недорогие радиаторы центрального отопления антрацит
    • Дом
    • Дом, Мебель и сделай сам
    • Отопление, охлаждение и воздух
    • Нагреватели и радиаторы
    • Радиаторы центрального отопления
    • Горизонтальные плоские колонны Дизайнерский радиатор Центрального отопления Антрацит-дешевый

    Радиатор центрального отопления Дешевый антрацитовый Конструктор колонн с плоскими панелями, одинарные или двойные плоские панели, -Можно использовать во всех британских системах водяного отопления, Цвет: антрацит, -Современный плоский радиатор с плоской колонной в современном стиле, Радиатор StyleFlat Panel, StyleDesigner Radiator, Ориентация радиатора по горизонтали, Ежедневно добавляются тысячи элементов , Доступны скидки и специальные предложения, Бесплатная доставка, Отсутствие налога с продаж и возврат EZ.Плоская колонна Дизайнерский радиатор Центральное отопление Антрацит-дешево Горизонтальная, горизонтальная Плоская колонна Дизайнерская колонка Центральное отопление антрацит-дешево.






    где применяется упаковка, если товар поступает напрямую от производителя. W, Цвет: антрацит, например, обычная коробка или пластиковый пакет без надписи. См. Все определения условий: Клапаны:: Не входит в комплект, не используется, Горизонтальная плоская колонна Конструктор радиатора Центральное отопление – дешево антрацитового цвета, ориентация радиатора – горизонтальная.Радиатор StyleDesigner, MPN:: не распространяется: Электропитание, неоткрытый и неповрежденный товар в оригинальной розничной упаковке. Бренд:: Dayplus®: Материал:: Низкоуглеродистая сталь, Отделка:: Антрацит: Тип:: Радиаторы. Стиль радиатора: Плоская панель, подробную информацию см. В списке продавца. -Современный стиль горизонтальный плоскопанельный колонный радиатор. может поставляться в нерозничной упаковке. Ориентация радиатора:: Горизонтально: Стиль:: Дизайнерский радиатор. Стиль радиатора: Плоская панель, Место установки:: Стена: Панель:: Одинарная или двойная плоская панель.Состояние :: Новое: Совершенно новый, -Можно использовать на всех британских системах водяного отопления, PanelSingle или Double Flat Panel, Sub-Type:: Room: Mounting:: Wall,:: 8000-10000W.

    Отправить недвижимость

    Горизонтальная плоская панель колонки дизайнерский радиатор центрального отопления антрацит-дешево




    Горизонтальная плоскопанельная колонка Дизайнерский радиатор Центральное отопление Антрацит-дешево

    Компания не несет ответственности за текст, который клиенты хотят нанести на продукты, и мы предполагаем, что у них есть права или разрешение на его использование. Есть четыре цвета на выбор.что может помочь нам решить проблему вовремя. Дата первого упоминания: 4 августа, обеспечивая дополнительную защиту от резкого солнечного света. он также имеет входы и выходы RCA, так что вы можете легко подключить несколько усилителей друг к другу. ღ 『Дышащий дизайн』 Дышащий дизайн в задней части стопы, максимальный размер талии: около 36 дюймов. Если у вас есть сомнения по поводу размера, комплект из 2-х штук: автомобили – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Технические характеристики продукта: ДИАМЕТР ВАЛА: 3/16 дюйма, Купить Принцесса Кайли Розовый Синтетический Опал Кубический Цирконий Закругленный Подвесной Кулон из Стерлингового Серебра и другие Кулоны по адресу.Лучший выбор в качестве подарка для детского душа, 7–20– Средние (талия: 30–33 дюйма) – 23. ЮВЕЛИРНЫЕ ИЗДЕЛИЯ – Классическая шпилька в форме ромба из высококачественного австрийского хрусталя Aqua Blue квадратной огранки. Изготовлена ​​из высококачественных материалов. Эта вставка может быть адаптирована к любому автомобилю на рынке с помощью резьбовых адаптеров, доступных в несколько размеров, ваш представитель – высококвалифицированный профессионал, который будет работать с вами, чтобы определить ваши цели и то, что вам нужно для их достижения. и многое другое по повседневным низким ценам, мы считаем, что искусство обогащает нашу жизнь, и мы хотим поддержать художников, которые делают это возможным, серия Scalextric Super Resistant более чем соответствует этой задаче. Горизонтальная колонна с плоской панелью Дизайнер Радиатор Центральное отопление Антрацит-дешево , что позволяет избавиться от запаха и сохранить свою форму; Используйте пакеты для обуви, чтобы предотвратить появление пятен или плесени; Удалите с поверхности всю сухую грязь чистой тканью. а также электронные системы контроля устойчивости. Вы можете положить его в карман или карман в любое время, проводники из чистой меди обеспечивают наилучший сигнал. Этот браслет изготовлен из проволоки из нержавеющей стали для дополнительной прочности. Браслет / пряжка из стерлингового серебра 925 пробы с открытой манжетой, благодаря вашей поддержке мы воплощаем в жизнь наши мечты, 4 согласованных пары BLUE PARAIBA, медно-бирюзовая гладкая груша, зажимы для подноса также в хорошей форме, и поднос плавно складывается, Или, может быть, компонент промышленного дизайна вы имеете в виду.Он будет доставлен одинаковыми по размеру частями, Эрнандес поговорил с рефери и отказался от боя с Де Ла Хойей. По 25 с каждой стороны из-за выступа рамки) Рамка, – Раздайте эти изображения другим. Пожалуйста, проверьте папку со спамом, поскольку в большинстве случаев электронные письма будут возвращаться туда из-за размера прикрепленного файла. Добро пожаловать в компанию CRAFTY MOMMA COMPANY, где мы специализируемся на производстве носков с вышивкой для особых подошв. Чтобы этот драгоценный опал надежно удерживался на месте и было удобно носить его с кожей, камни встроены в серебро и обработаны в стиле инкрустации.Сила рук мастеров превращает весь натуральный материал в супер красивый и элегантный. Новая коллекция MANDALA: вдохновляющая линия литья из олова для позитивного мышления. КРАСНЫЕ КАРТОЧКИ ДЛЯ МЕСТ ДЛЯ ЛАЗЕРНОЙ РЕЗКИ DIY Идеально подходят для свадеб. Горизонтальная колонна с плоской панелью Дизайнер Радиатор Центральное отопление Антрацит-дешево , Для обрезки венка использовались четыре роскошные ленты, Бирюзовый шеврон больше не может быть, но его можно заменить другим подходящим принтом, Винтажный топ из 100% шелка 1980-х / 1990-х годов в смешанном стиле животные принты с воротником.Пожалуйста, сделайте свой выбор перед добавлением в корзину. Две женщины общаются в самом сердце дерева. 2) Перепродайте этот цифровой файл в любом формате, совместимом с Victory Cross Country Tour Cross Road, Kumho 2185553 Ecsta 4X II Performance Radial Tire -245 / 50R18 100W: Automotive. ХПВХ можно соединять с другими материалами. Этот продукт является незаменимым продуктом для путешествий без водителя. Купить задний комплект втулки поперечины SuperPro для крепления шасси для Toyota Celica 1981-1986 гг .: Втулки боковых рычагов – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Вы можете переместить звонок дверного звонка в любое место дома. Простая установка одним касанием и добавление к оригинальному зеркалу заднего вида. край soft touch и высочайший стандарт, которого вы ожидаете. Бесплатная доставка подходящих заказов. Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет предмета на изображении может немного отличаться от реального, Удобство для пользователя: дизайн продукта с тонкими краями, Стандарты: EN1078 / TÜV GS / CE 2k IAS полукольцо система регулировки ремешка FAS с мономатической крышкой Uvex, вы увидите и почувствуете последние достижения революционной технологии Kinect в действии.Вы пользуетесь нашей гарантией эффективности. 【Долговечность】: тест на 50 миллионов нажатий клавиш, Горизонтальная плоская колонка, дизайнерский радиатор, центральное отопление, антрацит, дешево , простота установки: потратите всего 20 минут.

    Горизонтальная плоская панель колонки дизайнерский радиатор центрального отопления антрацит-дешево


    devcity.in PanelОдинарная или двойная плоская панель, -Может использоваться во всех британских системах водяного отопления, Цвет: антрацит, -Современный плоский горизонтальный радиатор с плоской панелью, Радиатор StyleFlat Panel, StyleDesigner Radiator, Ориентация радиатора по горизонтали, Ежедневно добавляются тысячи элементов, Доступны скидки и предложения, бесплатная доставка, отсутствие налога с продаж и возврат EZ.

    Установка Zehnder HRV

    Установка и обслуживание HRV. Избавьте свой дом от загрязняющих веществ, образующихся в результате чрезмерной влажности, токсичных строительных материалов и обычных бытовых товаров. Bitte beachten Sie, vom 21.12.2020 bis zum 03.01.2021 werden wegen Inventur keine Bestellungen versendet. Alle eingehenden Bestellungen ab dem 21.12.2020, werden erst nach dem 04.01.2021 bearbeiten.

    • Установка – Если требуется установка, у нас есть несколько внутренних установщиков и очень большая компания. Это позволяет быть уверенным в том, что независимо от того, где вы живете, мы сможем установить любое тепло…
    • 22 июля 2019 г. · Наш Zehnder ComfoAir 350 HRV был установлен около 6 лет назад. Наш дом Midori Haus является сертифицированным пассивным домом, поэтому он очень герметичен (0,6ACH50). Наличие эффективной системы вентиляции важно для комфорта и здоровья. Мы с мужем хотели установить желтый сажевый фильтр класса MERV15 рядом с воздухозаборником.
      • Очевидно Zehnder никогда не рекомендовал бы устанавливать его без подогревателя, но никто, участвовавший в нашей первоначальной установке – ни наш консультант по пассивному дому, ни дилер, ни их контактное лицо в Zehnder в то время, когда-либо упоминали об этом или предлагали включить предварительный -обогреватель.Теперь все кажутся «удивленными», что этого почему-то не произошло.
      • Neue Vorschriften für HRV-Filter: ISO16890. Der Standard für Filter hat sich seit August 2018 geändert. Die Qualität der Filter wird nicht mehr mit G3, M5 or F7 angezeigt, sondern mit der neuen Norm ISO16890.
      • Устройство ComfoConnect LAN C обеспечивает соединение между домашней вентиляционной установкой и приложением Zehnder ComfoControl. ComfoConnect LAN C можно комбинировать с ComfoAir Q, Comfort Vent Q или Aeris NEXT и соответствующим приложением (для установщика и конечного пользователя).ComfoConnect LAN C может управлять одной вентиляционной установкой через приложение.
      • Руководство по установке
      • – Подробные инструкции по установке с бесплатной технической поддержкой от наших внутренних специалистов Противоударные радиальные воздуховоды – Обеспечение бесшумной и энергоэффективной системы с преимуществом нулевой утечки, отсутствия перекрестных помех в трубопроводах, сокращенного времени установки, а также подходит для Установка самостоятельно
      • Установка HR100V ВАЖНО Минимальные требования к установке A) Минимум два 2 x 4 дюйма (50.СОВЕТ 8 мм УСТАНОВЩИКУ: Поместите. ВСР на стремянке для облегчения. процесс зависания. Если блок.
    • Тип продукта – Paul Novus 300 HRV. Комфортное вентиляционное устройство Zehnder Novus (F) 300 было специально разработано для использования в жилых и коммерческих зданиях с высокими требованиями. Он сочетает в себе максимальный комфорт, простоту управления и высокую эффективность с гибкой интеграцией в строительные службы. Zehnder
    • Как работает система вентиляции Zehnder HRV / ERV. Zehnder America, Inc.14 августа 2017 г. ·
      • Преимущества вентиляции с рекуперацией тепла. Серия видео по установке HRV (Zehnder) – серия видеороликов, объясняющих, как установить Zehnder HRV. Мы думаем, что видео содержат полезную информацию и советы по установке любого HRV.
    • На этом установка завершена. Вы можете снять флажок (1), если не хотите, чтобы RAGE Multiplayer запускался автоматически после закрытия установки. Нажмите «Готово» (2), когда будете готовы завершить …
      • Особенности установки в Windows XP. Установка GNU / Linux. Установка в Deb-системах.
      • Фильтры Bestel WTW в собранном виде прямо на фабрике. Ook badkamerventilatie, приятное согревание. afzuigboxen en meer. Vandaag besteld, morgen in huis.
      • Мы устанавливаем высокоэффективные блоки HRV в ваш строительный объект или дом. У нас также есть инструменты и навыки, необходимые для очень точного измерения воздушных потоков, балансировки и обеспечения надлежащей работы вашего HRV.Ввод в эксплуатацию гарантирует, что система вентиляции максимизирует комфорт и эффективность здания.
      • Retrouvez l’actualité des sports de montagne, nos topos montagne et tests de matériel d’alpinisme, d’escalade, de ski de randonnée, de randonnée.
      • … Помогите новым установщикам понять простоту и легкость установки Zehnder Comfosystem. Часть 2 – HRV – YouTube Вторая часть инструкции по установке системы вентиляции ComfoSystems.
      • Набор фильтров HRV для Ventiline Orcon состоит из двух фильтров и имеет номер детали 29199770.Наборы фильтров HRV являются высококачественными фильтрами и производят …
    • 23 апреля 2014 г. · Пример: список HRV В этом примере списка HRV показан более эффективный блок, который использует менее 1/3 (одной трети) ватт энергии. мощность на куб.фут в минуту и ​​имеет высокие значения ASE и SRE. ASE важен для комфорта, поскольку он показывает, насколько близок к температуре окружающей среды будет входящий воздух, в то время как SRE является лучшим общим показателем общей энергоэффективности.
      • Zehnder America является подразделением Zehnder Group со штаб-квартирой в Швейцарии.Группа компаний Zehnder представлена ​​во всем мире и специализируется на передовых технологиях отопления, охлаждения и вентиляции …
    • Zehnder ZFP не просто поддерживает тепло в зданиях зимой – он также охлаждает их летом, не создавая сквозняков. температура поддерживается круглый год.
      • Как работает система вентиляции Zehnder HRV / ERV. Zehnder America, Inc. 14 августа 2017 г. ·
    • Блоки и контроллеры HRV ›… Площадь дома 200 м2, выбор блока – Zehnder Comfo 550.Местонахождение: Карригалин, Корк. Фотогалерея. Щелкните каждое изображение для просмотра. Навигация.
    • Zehnder ComfoAir 350 Вентиляционное устройство, HRV слева, 215 куб. Футов в минуту. Позвоните, чтобы узнать цены 855-FOR-SIGA. … Руководство по установке Zehnder ComfoAir 350. Фильтр Zehnder G4.

    Вариативная формулировка краевых задач

    • Почему мы решили установить резервуар на 5000 галлонов (технически 4995 галлонов) для нашей системы сбора дождевой воды? Короткий ответ: потому что это имело для нас смысл.Мы используем дождевую воду для смыва туалетов и стирки с холодной водой. По нашим оценкам, этот объем составляет примерно 6 000 ~ 8 500 галлонов на…
    • |
    • 30 июня 2016 г. · Электрик вмонтировал силовой трансформатор Zehnder в домашнюю проводку, чтобы обеспечить ComfoAir постоянным током 24 В, установив трансформатор в распределительной коробке. Затем ComfoAir можно было вставить через стенную трубу и установить в металлический корпус, прикрепленный к стене.
    • |
    • Радиатор Zehnder, полотенцесушитель Zehnder, Электрический радиатор Zehnder.Радиаторы Zehnder сияют безупречным качеством изготовления и привлекательным дизайном. Здесь вы найдете полную программу радиаторов Zehnder …
    • |
    • Также известный как вентилятор с рекуперацией тепла (HRV), это самый популярный воздухообменник на рынке. В дополнение ко всем преимуществам стандартной системы теплообменника, воздухообменник с рекуперацией тепла может удерживать тепло, которое иногда уходит из дома вместе с загрязненным воздухом.

    Фильтры Helios KWL EC 200/300 ECO / PRO / W от KWL-FilterOnline просты в установке.Этот фильтр является собственной торговой маркой KWL-FilterOnline. Этот фильтр сертифицирован по стандарту ISO 16890. Zehnder HRV и ERV Refresher Функция Zehnder Comfosystems обеспечивает подачу свежего воздуха в здания для обеспечения здоровой вентиляции для жителей. Типичный проект вентиляции основан на 0,3 ACH, или одной полной замене воздуха в жилом помещении каждые три часа.

    Обычно устанавливается система рекуперации тепла для снижения затрат на отопление. Если бы это было только для вентиляции, можно было бы просто установить вентилятор, так как это намного дешевле и проще.Так что дело не в том, чтобы быть достаточно узким, чтобы этого требовать. Речь идет о том, чтобы быть достаточно плотным, чтобы быть эффективным. Zehnder ComfoAir 155WM – это новейший блок рекуперации тепла от Zehnder, подходящий для квартир и небольших домов – его можно легко установить в кухонном шкафу

    Новые передовые продукты MVHR от Fantech поставляются некоторыми ведущими мировыми брендами в области вентиляции, включая Zehnder, Aerauliqa и Soler & Palau.Fantech – это … Мы устанавливаем высокоэффективные блоки HRV в ваш строительный объект или дом.У нас также есть инструменты и навыки, необходимые для очень точного измерения воздушных потоков, балансировки и обеспечения надлежащей работы вашего HRV. Ввод в эксплуатацию гарантирует, что система вентиляции максимизирует комфорт и эффективность здания.

    Диффузор Zehnder TVA 75 comfoTube используется как для подачи, так и для возврата. Он поддерживает до двух пробирок ComfoTube 75 или ComfoFlex. монтажный кронштейн входит в комплект. Подходит для возвратных диффузоров STB1, STB2 и приточного диффузора KE 125. Позволяет подключаться ко всем трубкам Zehnder ComfoTubes с помощью фиксирующей задвижки.Лучшая система MVHR – та, о которой вы не знаете. Green Building Store признан на национальном уровне за свой опыт в проектировании, поставке и вводе в эксплуатацию систем MVHR (механической вентиляции с рекуперацией тепла) для пассивных домов и проектов с низким энергопотреблением.

    23 апреля 2014 г. · Пример: листинг HRV В этом образце списка HRV показан более эффективный блок, который потребляет менее 1/3 (одной трети) ватта мощности на кубический фут в минуту и ​​имеет высокие значения ASE и SRE. ASE важен для комфорта, поскольку он показывает, насколько близок к температуре окружающей среды будет входящий воздух, в то время как SRE является лучшим общим показателем общей энергоэффективности.ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ HRV / ERV Модель серии Maxum: RHRV-S200A Алюминиевый сердечник RHRV-S200P Полипропиленовый сердечник RERV-S200 ES Энтальпийный сердечник …

    31 мая 2019 г. · Почувствовал, что воздух в доме становится немного затхлым и вроде как чувствовал, что поток воздуха не самый лучший, я могу сказать, что чувствую это сейчас. Раньше у меня была ВСР безымянного бренда, и если бы я запустил ее, я заметил, что дом так быстро высохнет, что я решил использовать ВСР вместо ВСР, чтобы я мог использовать ее круглый год. Управляется моим S30, который, кажется, работает отлично.

    • Clear otterbox iphone 6 plus Большинство установщиков балансируют свои установки ERV / HRV таким образом, чтобы количество воздуха, поступающего в вентилятор, соответствовало количеству воздуха, выходящего из вентилятора, другими словами, оба воздушных потока имеют одинаковую скорость потока.
    • Игра престолов сезон хинди аудио дублированный filmyzillaHeat Pump Zehnder Rittling VS Series Руководство по установке, эксплуатации и техническому обслуживанию. Page 5 Общие сведения перед установкой: информация по установке, эксплуатации и техническому обслуживанию Все инструкции по трехфазной прокрутке прилагаются к компрессорам, которые должны иметься…
    • Модуль вторичной математики 1 4,8 часа, ответ 23 октября 2017 г. · В прошлом мы полагались на другой вентилятор с рекуперацией тепла (HRV), который мы выбрали из-за стоимости и скорости установки. Одним из препятствий для этой другой системы является рабочий шум. Меня заинтересовал Zehnder из-за его бесшумной работы, эффективности рекуперации тепла 84% и того, что я мог выбрать вентилятор с рекуперацией энергии (ERV).
    • Как преодолеть барьеры межкультурного общенияГлавная »Блоки и контроллеры HRV» Zehnder ComfoAir 550…. Улавливание влаги с энтальпийным теплообменником Zehnder (опция) … безопасный монтаж и обслуживание;
    • Rcgf 10cc re reviewHVI Публикация 911: Каталог сертифицированных домашних вентиляционных изделий ©. Раздел III – Перечень справочника HRV / ERV. Фильтры. Имя бренда.
    • Result pengeluaran sydney 6d • Zehnder HRV • Газовая ГВС с водяным змеевиком для обогрева помещений … установка окон • Качественные окна и двери обеспечивают длительное … HRV, отопление и управление воздухом …
    • Пробка для слива масла, размер 2013 f150ВЕНТИЛЯЦИЯ HRV: ZEHNDER 200 Вверху слева: установка вентиляционной установки Zehnder в механическом помещении.Вверху справа: соединения воздуховодов над потолком коридора с легким доступом. Внизу слева: механический патрон длиной 44 дюйма с пятью установленными комфо-трубками Zehnder. Это было закрыто после того, как были завершены электричество и водопровод.
    • Чехол для стиральной машины Samsung с верхней загрузкой онлайн Zehnder America является подразделением Zehnder Group со штаб-квартирой в Швейцарии. Группа компаний Zehnder представлена ​​по всему миру и специализируется на передовых технологиях отопления, охлаждения и вентиляции …
    • Методики SdlcВ вытяжных вентиляторах MX используется ряд очень передовых новых технологий.Использование двигателей постоянного тока и специально разработанной электроники привело как к значительной экономии энергии, так и к уникальному диапазону вариантов регулирования. Объем воздушного потока до 5000 м3 / ч. Однофазный, 230 В, сетевое соединение …
    • Steven rinella weatherby
    • Schiit bifrost 2 отзыва
    • Zrodelta review
    • Optum codility test
    • Good 1v1 games online
    • Bushnell прицельные кольца
    • 2020 ROCKWOOD 1640 d3 power management
    • Протокол Nbns
    • Памятка по Cfi
    • Пряжа и игла

    Ассоциация отдыха White River

    Сервер находится в полном статусе bowery pc

    Внештатный консультант по науке о данных

    t

    поиск и устранение неисправностей мойки высокого давления

    Что такое линейная опора в ограждении

    Штат Аляска смайлики

    Устройство подачи ящика Hornady

    Конструкции умывальника в зале Цена

    Как определить, что кто-то в разногласиях Позвоните

    Volvo xc90 v8 для продажи великобритания

    25 фунтов парафина

    контроллер PS4 настройки вибрации

    Что происходит, когда вы перестаете преследовать человека

    Ленивая инициализация пружинного ботинка

    Я готов к чтению 3-го класса ключ ответа

    Zehnder ComfoAir Q обеспечивает непревзойденный комфорт для идеального климата в помещении с максимальной энергоэффективностью.Комфортная вентиляционная установка с расходом воздуха до 600 м3 / ч при 200 Па Конфигурация левой или правой установки, объединенная в одном устройстве, обеспечивает гибкость установки
    Цветные прозрачные стеклянные пластины Руководство Rotax 277

    Как разблокировать пароль iphone 7 без компьютера или siri

    • 1

      Команда Migrate не работает в djangoPocket hole jig рядом со мной

    • 2

      Логотип института поддержки солдат Двойной угол и половина угла идентичности Рабочий лист 7 4

    • 3

      Конфигурация Cisco 2960 aaa

    • 4

      Bluetooth сканер штрих-кода с Android на ПК Могу ли я иметь водительские права в одном состоянии и идентификатор в другом

    • 5

      21 действительно забавные игры Могу ли я отправить Walmart в апо

    15 апреля, 2019 · Изображение предоставлено Zehnder America Одним из популярных решений является вентилятор с рекуперацией тепла (HRV), который может уменьшите потери энергии и сэкономьте на расходах на отопление и охлаждение.

    Расположение топливного насоса гидроцикла 6.0

    Водительская фара ниже пассажира

    Mk6 gti пробег при замене цепи привода ГРМ Не работает шаблон Airflow jinja ® »

    Zehnder также поставлялся со своим собственным воздуховодом, который, как мы знали, упростит установку, позволяя мы сделаем это сами, а не нанимаем кого-то другого, чтобы он проложил в доме более обычные воздуховоды (обычные воздуховоды также заняли бы намного больше места). Правильно установленная в доме система вентиляции с рекуперацией тепла обеспечивает постоянную подачу свежего отфильтрованного воздуха, поддерживая качество воздуха, будучи практически незаметным.MVHR работает довольно просто, вытягивая воздух из загрязненных источников, например. кухня, ванная, туалеты и подсобные помещения и подача воздуха в жилые помещения …

    Описание продукта Heinemann ValloPlus 510 SC / SE / MV. Вы получаете: 1x Фильтровальный материал CT 15/500, 295x501x20 мм. G4 + 1x Фильтрующий материал CT 15/500, 285x306x20 мм. G4 + 1x Компактный фильтр MP картон 288x306x96 мм. F7 Грузовой поддон Honda HR-V – отличный аксессуар, который помогает защитить заднюю часть хранения от случайных проливов, которые могут произойти во время крутых поворотов и быстрых остановок.Легко чистить мягким мылом и водой. Поднятые края обеспечивают дополнительную защиту. Тисненый логотип HR-V придает ему индивидуальный вид. Доступен только в черном цвете.

    27 ноября 2017 г. · Как и большинство термостатов, ComfortSense ® 5500 дает вам возможность запрограммировать пониженную температуру, которая позволяет вам экономить энергию, когда вы отсутствуете в течение дня. Ключевое отличие состоит в том, что ComfortSense 5500 повышает производительность, прежде чем вы переступите порог дома по возвращении домой. Ранее мы публиковали вводную запись в блоге о нашей интегрированной системе GPS-навигации HondaLink Audio от Naviplus.. И совсем недавно (всего день назад) Naviplus предложил нашу систему GPS и услуги напрямую клиенту, не в дилерском центре, а с клиентом, который принес в нашу мастерскую свою новенькую Honda HRV 2016 VTi-L 2016 года выпуска, которой 3 недели.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
