Размеры и диаметры металлопластиковых труб. Где какой использовать?

Главный компонент практически любых инженерных сетей — трубы. Металлопластиковые трубы пользуются особой любовью покупателей. Их технические характеристики дают возможность применять их как в быту, так и в условиях производства. В жилищном строительстве подобные изделия применяют для укладки теплых полов, формирования систем отопления, а также для устройства водоснабжения.

Чтобы трубопроводы были качественными и могли прослужить много лет, важно грамотно подобрать диаметры и размеры металлопластиковых труб для отопления, водоснабжения и газоснабжения.

Содержание

Размеры труб и их особенности

В целом, все подобные изделия производятся в соответствии со стандартами. Поэтому производители выпускают трубы со строго определенным наружным диаметром и с конкретной толщиной стенки.

Компании производят трубы и с диаметром 50 мм, и с диаметром 63 мм. Тем не менее в быту и в жилищном строительстве такие большие трубы практически не используются. Поэтому речь пойдет преимущественно об изделиях небольшим диаметром.

Наиболее распространены металлопластиковые трубы с диаметром 16 мм, 20 мм и 26 мм. Их параметры можно посмотреть в таблице:

Размер	Внутренний диаметр	Ду	Резьба
16х20	12	10	3/8 (1/2)
20х20	16	15	1/2
26х30	20	20	3/4
32х30	26	25	1

Наружный диаметр (Дн) указывается в миллиметрах и регламентируется актуальными ГОСТами. При выборе размера металлопластиковых труб, внешний диаметр играет наиболее важную роль.

Внутренний диаметр (Дв) указывается в миллиметрах. Чтобы рассчитать данный показатель, необходимо от размера наружного диаметра отнять показатель толщины стенки, предварительно умноженный на 2. Формула выглядит следующим образом: Дв = Дн – 2хS. Где S — это толщина стенки, выраженная в миллиметрах.

Ду — это диаметр условного прохода. Это условный показатель размера внутреннего диаметра изделия. Обозначается в миллиметрах либо в дюймах. Обычно используют миллиметры. Ду является одной из главных характеристик для водопроводных и газопроводных труб, а также для соединительных запчастей и фитингов. Показатель Ду примерно соответствует внутреннему диаметру элемента трубопровода. Как правило, внутренний диаметр не равняется диаметру условного прохода.

Резьба — комплекс стандартов, необходимый для удобства соединения труб, фитингов и других элементов.

Технические особенности

Ключевые показатели:

• Толщина стенки металлопластиковой трубы с диаметром в 16 миллиметров обычно составляет 2 миллиметра. Если диаметр металлопластиковой трубы равен 20 миллиметрам, то толщина составит 2,25 миллиметра. Прослойка алюминия в подобных трубах равна 0,2 мм для 16-миллиметрового диаметра и 0,24 мм — для 20-миллиметрового.
• Один погонный метр трубы с диаметром 16 мм имеет вес в 115 г. Для изделий с диаметром 20 мм данный показатель составляет 170 г.
• В одном метре 16-миллиметрового изделия вмещается примерно 0,113 л жидкости. Для изделий с диаметром 20 мм показатель составляет 0,201 л.

Коэффициент расширения для изделий из металлопластика составляет 0,26х10-4 на один градус.

Как выбрать диаметр

Выбор размера металлопластиковых труб, внешнего диаметра — не всегда простая задача. Если диаметр и длина трубы слишком малы, будет сложно достигнуть необходимой скорости потока. При слишком большом размере есть риск получить низкий поток и оседание твердых частиц в трубопроводе. Кроме того, это увеличит денежные траты на всю систему труб в целом.

Для конкретных задач используют изделия с определенными размерами. Например:

• Для создания обширной разводки принято использовать трубы с размером 32х30.
• Для разводки квартирного водопровода оптимально применять изделия с диаметрами в 16 мм либо 20 мм.
• Если главную разводку выстраивают из изделий с диаметром 20 мм, то отводы к ванне и смесителям делают из изделий с диаметром в 16 мм.

Размеры металлопластиковых труб для отопления примерно те же. Для подводки к радиаторам обычно устанавливают 20-ти или 24-миллиметровые трубы. При этом полудюймовые трубы желательно избегать, поскольку такие изделия могут замедлять циркулирование воды.

Выбор минимального диаметра допустим только в том случае, когда центральная система поддерживает нормальное давление. При прокладке разводки в частном доме лучше использовать изделия калибром 32 мм и 40 мм.

Нюансы производства

Наружный диаметр металлопластиковой трубы — постоянен на 100% и контролируется в процессе производства. В процессе экструзии мягкая пластиковая труба проходит через обработку холодными температурами. Поскольку пластик при охлаждении сжимается, точно контролировать можно только один размер трубы: внутренний или внешний. Обычно производитель уделяет внимание именно внешнему диаметру — чтобы при установке трубы хорошо совпадали с фитингами. Толщина стенки трубы изменяется в зависимости от номинального давления. Чем выше давление, тем толще стенка. Соответственно, чем ниже давление, тем тоньше стенка. Однако внешний диаметр всегда должен быть одинаковым, чтобы труба и фитинги соответствовали друг другу должным образом.

Это часто создавало проблемы инженерам-проектировщикам, поскольку они привыкли делать свои расчеты расхода на основе внутреннего диаметра трубы, поскольку это определяло показатели расхода и напора. Чтобы найти решение, был установлен ряд стандартов.

Тем не менее стоит отметить, что у металлопластиковых труб достаточно тонкие стенки. Поэтому при разных размерах металлопластиковых труб, внутренний и наружный диаметры практически одинаковы.

Ошибки при подборе размера

Иногда вместо труб с Ду, равным 25, используют трубы с размером 16-20. Подобное является ошибкой, поскольку в результате можно получить следующие проблемы:

• входное сечение в полтора раза меньше необходимого;
• нехватка теплоносителя для радиаторов;
• недостаточность протока воды в системе водоснабжения.

Отдельно стоит сказать о трубах для отопления. В отопительной системе не должно быть разнобоя, при котором между собой соединяются трубы с разными диаметрами. Стоит придерживаться главного правила: чем ближе к котлу, тем больше диаметр. Другими словами, от котла устанавливают трубы большего диаметра, а в отдаленных комнатах — меньшего. Увеличивать диаметр по мере отдаления от котла нельзя.

Рекомендации

Пара советов по выбору:

• При приобретении металлопластиковых труб можно сэкономить и не переплачивать за арматуру. Поэтому оптимально выбирать изделия с размером 16х2. Экономия составит примерно 50-60%.
• Стоимость фитингов для 20-миллиметров труб относительно высока. Поэтому если в водоснабдительной системе приемлемое давление, допускается устанавливать трубы с диаметром 16 мм. Ущерба качеству при этом не будет.
• Чтобы не ошибиться и не потратить средства впустую, при покупке новых труб стоит обратить внимание на размер старых. Однако показатели металлических и металлопластиковых труб могут отличаться. К примеру, если на стальных трубных изделиях водоснабжения обозначено «ДУ 15», это число показывает внутренний диаметр. А вот у металлопластиковых труб компании обычно обозначают наружный диаметр и толщину стенки. Если не удалось найти трубы с точно таким же размером, можно приобрести изделия с чуть большим диаметром.
• Металлопластиковые трубы гораздо более склонны к расширению и сжатию при изменении температуры, чем металлические трубы, например, из меди или стали. Поэтому если устанавливаются трубы большой длины, желательно принять меры для предотвращения сжатия и расширения. В противном случае трубы будут изнашиваться быстрее. Чтобы предотвратить износ или преждевременные поломки, желательно использовать зажимы для труб, а также не делать слишком жесткое прикрепление трубы к стене или другой точке упора — трубе нужно куда-то расширяться. Если трубы планируется подвергать воздействию экстремальных температур, стоит позаботиться о хорошей изоляции.

Таким образом, компании-производители выпускают преимущественно трубы с диаметром 16 мм, 20 мм, 26 мм, 32 мм и 40 мм. Однако при необходимости и желании возможно найти изделия с диаметром 50 мм и 63 мм. Размеры металлопластиковых труб, внутренний и внешний диаметр стоит подбирать в зависимости от назначения изделий. В противном случае возможны утечки и быстрый износ системы.

Пример реализации отопления металлопластиковыми трубами:

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

предназначение, виды, внутренний, наружный, для отопления и водопровода, размеры, описание, маркировка

Появление технологии соединения металла и пластика породило целую серию материалов для водопроводов и напорных магистралей. Одной из таких новинок стала труба с двумя базовыми слоями – алюминием и полиэтиленом. Диаметр металлопластиковой трубы несколько уменьшился, что поначалу сбивало с толку даже опытных мастеров. Казалось, прочности тонкой стенки явно недостаточно, чтобы выдержать давление воды стандартных 5-10 Ат.

Содержание статьи:

• Технология производства
• Что дает использование алюминиевой фольги
• Основной слой металлопластиковой трубы
• Диаметр труб из металлопластика
• Наружный и внутренний диаметр трубы и назначение изделия
• Основные свойства труб из металлопластика
• Разрешенные значения температуры и давления
• Температурные значения

Технология производства

Даже предварительное знакомство с устройством металлопластикового «сэндвича» говорит о том, что производство таких изделий – дело непростое. Попытки спаять полимер и металл в одной металлопластиковой трубе бывали и ранее, но чаще всего эксперименты заканчивались неудачей.

Из-за слабой адгезии и разных по величине коэффициентов теплового расширения металлопластиковый сэндвич расслаивался, независимо от диаметра и толщины стенок заготовки.

Современная технология предлагает не спаивать, а склеивать слой металла и полимера с помощью клеевой массы – адгезива. Что это дает – нет отслаивания.

Неважно, какого диаметра бывают металлопластиковые трубы, у всех трубопроводов при сильном нагреве или механической нагрузке слой алюминия может даже проскальзывать относительно внутреннего слоя полиэтилена. Адгезив обеспечивает прочное соединение без расслоения с равномерным распределением давления по внутренней поверхности металлопластиковой трубы.

Изготавливаются металлопластиковые трубы по следующей схеме:

1. Из алюминиевой фольги намоткой на оправку формируется заготовка металлического слоя. Делает это станок. Ширина ленты, способ сварки зависит от диаметра металлопластиковой трубы.
2. Внутрь навитой ленты подается адгезив с расплавом полиэтилена. Это дает возможность сделать заготовку будущей металлопластиковой трубы более жесткой.
3. Алюминиевая лента сваривается в трубу, укладывается наружный слой адгезива и защитного полимера.
4. Металлопластиковая труба охлаждается, сматывается в бухту. По мере заполнения барабана отрезается кольцевым ножом.

В результате на выходе получается металлопластиковая труба, которую можно гнуть даже руками под любым углом, а проходное сечение не потеряет первоначальный диаметр и форму прохода. Но все же для гибки заготовок, независимо от их диаметра, используется специальное приспособление, иначе плавного изгиба не получится.

Да, монтировал у себя дома.

100%

Нет, предпочитаю пластик.

0%

Проголосовало: 4

Что дает использование алюминиевой фольги

Внутренний слой состоит из полиэтилена. Материал безопасный и стойкий к кислотам, но у него есть один недостаток. Даже в относительно холодном состоянии, под воздействием распирающего давления воды тонкостенная полиэтиленовая труба без наружного армирования будет увеличиваться.

Стабилизировать сечение можно внешним усилением, лучше всего алюминием. Для этого формируется слой из алюминиевой фольги. При этом наличие металлического подслоя делает стенки максимально жесткими, что позволяет врезать фитинги и соединительные муфты без использования клея или пайки.

Толщина алюминиевого подслоя для металлопластиковых труб разных марок колеблется от 0,33-0,7 мм. В идеале, чем больше диаметр, тем толще должен быть слой алюминиевой фольги. Кроме того, качество металлопластикового водопровода зависит от того, как сваривается лента.

Лучше, если кромки ленты свариваются между собой встык лазером. Остальные способы сварки часто дают прогары и недовары. Также многое зависит от качества алюминия, если не экономить и не покупать дешевые марки типа HDPE, PE-HD, PERS, то можно избежать проблем, связанных с армирующим слоем металлопластиковых изделий.

Основной слой металлопластиковой трубы

Внутренний слой изготавливается из полиэтиленовой массы марки PE-X или PE. Это сшитый полиэтилен, один из наиболее безопасных и стойких видов полимеров, уступающих лишь фторопластам. Материал не поддается коррозии, не выделяет и не накапливает токсичных соединений, не разрушается под воздействием воды и высоких температур. Внутренний слой металлопластика способен выдержать нагрев до 110 ℃.

Слой полиэтилена в стенке занимает более 2/3 толщины, поэтому от качества и плотности внутреннего слоя зависит, доберется ли вода до алюминия.

Такое возможно, если металлопластиковая труба была заморожена с жидкостью внутри. Из-за образования льда диаметр сечения увеличивается. Полиэтилен при отрицательных температурах становится жестким, поэтому внутренний слой может покрыться микротрещинами.

Для магистралей холодного водоснабжения это не опасно. Другое дело – отопление. В этом случае у трубопровода низкого качества в зонах увеличения диаметра может развиться точечная коррозия. Внутренний слой полиэтилена защищает алюминий от жидкости и образования гальванической пары с латунными, иногда стальными деталями кранов и задвижек.

Диаметр труб из металлопластика

Прежде чем выбирать подходящий размер сечения магистрали под водопровод, будет правильным разобраться, какого диаметра бывают металлопластиковые трубы.

Линейка диаметров труб привязана к исчислению, несмотря на то, что размеры внутреннего и наружного диаметра указаны в метрической системе. Диаметр самой маленькой трубы равен 16 мм, внутренний – 12 мм или полдюйма.

Также есть металлопластиковые трубы с диаметром:

• наружным – 26 мм, внутренним – 20 мм, это ¾ дюйма;
• наружным – 32 мм, внутренним – 26 мм, это дюйм;
• наружным – 40 мм, внутренним – 33 мм, дюйм с четвертью.

Небольшая погрешность возникла из-за шероховатости внутренней поверхности.

Такой шаг диаметров выбран неспроста. В системе расчетов трубопроводов под воду и отопление применяется исчисление в дюймах. Поэтому диаметры выпускаемых металлопластиковых труб также привязали к дюйму водопроводов. Этого оказалось недостаточно. Пришлось ввести один промежуточный размер с наружным диаметром 20 мм и внутренним 16 мм.

Наружная оболочка металлопластиковой трубы у большинства производителей выполнена из белого или желтого полимера. По внешнему виду все варианты металлопластиковых труб одинаковы, поэтому при выборе нужно обращать внимание на маркировку, нанесенную на наружной поверхности.

Наружный и внутренний диаметр трубы и назначение изделия

Для внутреннего водопровода в квартире или в доме обычно используют заготовки с наружным диаметром 16 мм, с толщиной стенки 2 мм. Соответственно, внутренний диаметр металлопластиковой трубы будет равен 12 мм, или в дюймовом исчислении – полдюйма. Этого достаточно, чтобы подключить бачок унитаза, кухонный кран, ванну или душевую кабину.

На вводе в помещение, от крана-задвижки и до счетчика, используют преимущественно металлопластик диаметром 20 мм, с толщиной стенки 2,5 мм. Если это частный дом в два этажа, то расход воды нужно будет считать по количеству потребителей. Зачастую владельцы не утруждают себя расчетом и устанавливают на вводе металлопластиковую трубу с внешним диаметром 40 мм с толщиной стенки 4 мм.

Таблица диаметров поможет сделать правильный выбор.

Часто возникает вопрос о выборе сечения магистрали в отопительном контуре. Решить проблему можно двумя способами.

В первом случае выбрать, какой диаметр металлопластиковой трубы нужен для отопления, измерив поперечный размер магистрали уже существующей отопительной системы. Площади помещений, нового и с уже действующим отоплением, должны быть равны. Достаточно измерить наружный размер трубы и по справочнику определить ее внутренний диаметр. Останется лишь выбрать марку металлопластиковой трубы, диаметр, которой больше или точно соответствует величине из справочника.

Второй вариант требует определенных знаний относительно систем отопления. Лучше всего взять рекомендуемую величину из паспорта на отопительный котел. Если такой информации нет, то диаметр рассчитывают по объему перекачиваемой горячей воды.

Основные свойства труб из металлопластика

Магистрали из металлопластика рассчитаны на эксплуатацию в бытовых системах водоснабжения, подачи горячей воды или отопления. Поэтому характеристики металлопластиковых труб могут уступать эксплуатационным параметрам полипропиленовых и стальных трубопроводов аналогичного сечения.

Простая технология сборки – завернуть фитинги, установить краны намного проще, чем в полипропиленовых трубопроводах, не говоря уже об стальных.

Небольшой вес заготовки, компактность бухты. Можно легко перевезти к месту сборки личным транспортом. Тогда как полипропиленовые и стальные заготовки любого диаметра имеют длину по 4 м, поэтому их возят преимущественно бортовым транспортом.

Отсутствие температурных деформаций. Благодаря толстому слою алюминиевой фольги, а это 0,3-0,7 мм в зависимости от диаметра, труба быстро прогревается по всей длине.

Расчетный срок службы для труб всех диаметров – 50 лет. Это вдвое больше, чем служат стальные коммуникации. Главным преимуществом металлопластика остается простая технология сгибания заготовки под углом. Если полипропилен или сталь на поворотах нужно стыковать угольниками или муфтами, то металлопластиковая труба в зависимости от диаметра, может быть согнута просто руками с радиусом изгиба в 80-550 мм. Маленькие диаметры с помощью пружины изгибают на радиусе в 45 мм. Для 40 мм радиус поворота приспособлением уже составляет не менее 180 мм.

Разрешенные значения температуры и давления

Эксплуатационные ограничения по максимальной температуре и давлению практически соответствуют параметрам, установленным для полипропиленовых и стальных трубопроводов для бытового отопления и водоснабжения.

А именно:

• Рабочее давление в трубопроводе должно составлять не больше 10 Ат. При этом запас прочности таков, что магистраль при 20 ^оС способна выдержать пятикратное увеличение давления воды.
• Предельная температура ограничена 90 ℃ в системах отопления, допускается кратковременный скачок до 130 ℃.

Что касается металлопластиковых труб отечественного производства, то согласно СП 40-103-98, установлено ограничение до 75 ℃, а СП 41-102-98 поднимает ограничение до 90 ℃. Для импортных материалов допускается 95 ℃.

При высокой температуре и давлении внутренний слой из полиэтилена не испытывает особых проблем – пластик становится плотнее, без образования разрывов и трещин. Трубопровод, особенно большого диаметра, 32-40 мм, может потерять герметичность из-за силиконовых или резиновых прокладок.

При температуре в 90-95 ℃ силикон может стать настолько мягким, что перестанет уплотнять соединение на фитинге или муфте. Поэтому важно не только выбирать качественный металлопластик, а также стыковочные элементы и прокладки.

Любимое место подтекания воды

Температурные значения

Если эксплуатационная температура не превышает рекомендуемых 95 ℃, то металлопластик способен прослужить достаточно долго. При этом надежность соединения, как видно из графика – верхний ряд, снижается равномерно.

Из–за алюминия у металлопластика большой коэффициент теплового расширения – 0,26х10^-4 1/м*С. Это означает, что трубы с горячей водой могут прогибаться под собственным весом. Если это происходит периодически, цикл за циклом, то есть риск, что стык на фитинге может выпотевать влагой. Избавиться от этого легко – следует установить магистрали на клипсах с маленьким шагом и не делать отрезки между соединениями слишком большими.

Есть еще одно ограничение по температуре, металлопластик боится низких температур, страдает в основном алюминиевый слой – может разойтись сварной шов и прокладки на соединениях. Поэтому зимой воду из водопровода на даче нужно сливать.

Металлопластиковые трубы всех диаметров зарекомендовали себя, как простой и надежный инструмент для обустройства систем водоснабжения, отопления, подачи всех видов жидкости в теплицах, летних душевых кабинах, полива и слива конденсата. К сожалению, металлопластик требует аккуратного обращения и качественного выполнения соединений, иначе трубы текут и корродируют.

Монтаж и соединение металлопластиковых труб: видео.

Оказалась ли полезной для вас полученная информация?

А каким трубам вы отдаете предпочтение – металлопластиковым, стальным или из полипропилена? Напишите в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.

плюсы и минусы, характеристики, монтаж

Железо все меньше востребовано при прокладке бытовых и производственных коммуникаций. Эпоха стальных труб, в силу присущих им недостатков, постепенно заканчивается. На смену им приходят металлопластиковые трубы, которые практически не имеют недостатков, отличаясь многочисленными положительными характеристиками. Идея использования металлопластика для отопления привлекательна во многих отношениях, в том числе и для самостоятельной сборки.

Содержание

1. Конструкция металлопластиковых труб
2. Преимущества и недостатки
3. Маркировка металлопластиковых труб
4. Технические условия
5. Особенности выбора трубных изделий из металлопластика
6. Монтаж отопления
7. Соединение металлопластиковых и металлических труб 9000 8

Конструкция металлопластиковых труб

Трубы металлопластиковые – многослойные, что обеспечивает им прочность

Изделия не являются сплавом нескольких видов сырья, это многослойные конструкции, где каждый элемент выполняет определенную задачу.

Металлопласт имеет следующую структуру:

1. Сшитый полиэтилен или полипропилен. Образует внутреннюю гладкую поверхность, за счет чего обеспечивается свободный поток жидкости. Материал прочный, гибкий, устойчивый к температурным перепадам.
2. Клеевая композиция с таким же коэффициентом теплового расширения, как и у армирующего компонента.
3. Алюминиевая трубка. Металлические стенки свариваются встык или внахлест. Металл придает изделиям прочность, сохранение размеров и защиту полиэтилена от контакта с кислородом.
4. Еще один слой клея.
5. Полиэтилен высокого давления. Пластик прочный и гибкий. Обеспечивает защиту внутренних элементов от механических повреждений.

Благодаря такой конструкции металлопластиковые трубы для отопления способны выдерживать высокое давление и сильный нагрев без потери эксплуатационных характеристик.

Трубы применяются в отоплении, для контуров теплого пола благодаря своей гибкости

По сравнению с изделиями из других материалов, склеенная комбинация пластика и алюминия имеет следующие преимущества:

• отсутствие специальных условий для перевозки и хранения;
• простота установки;
• звукопоглощение;
• низкий удельный вес;
• устойчивость к коррозии, плесени и грибку;
• Безопасность окружающей среды;
• сохранение формы при перепадах температуры;
• надежность и герметичность соединений;
• презентабельный внешний вид;
• возможность укладки поверх чистовой отделки;
• широкий спектр применения, как в частных домах, так и в хозяйственных постройках;
• доступная стоимость, благодаря автоматизации производственного процесса и использованию недорогого сырья;
• гладкая внутренняя поверхность, на которой не образуются налет и отложения;
• длительный срок службы (не менее 50 лет).

При температуре охлаждающей жидкости выше 130 градусов пластик начинает плавиться.

Однако даже качественные металлопластиковые трубы Рехау имеют следующие недостатки:

• при контакте с пламенем пластик воспламеняется и выделяет ядовитые вещества;
• узкий диапазон рабочих температур;
• материал плавится при нагревании выше 130 градусов;
• ограниченный диаметр, максимальный размер поперечного сечения 63 мм;
• сужение канала в местах стыков, что приводит к снижению скорости движения воды;
• необходимость периодической подтяжки компрессионных фитингов, что не дает возможности производить скрытую прокладку трубопровода.

Труба из металлопластика – отличный в техническом отношении материал, позволяющий значительно сэкономить силы и средства при обустройстве коммуникаций различного назначения.

Маркировка металлопластиковых труб

Данные читаются по всей длине изделия

Маркировка на трубах представляет собой расшифровку способа их производства, состава и технических характеристик. Значения наносятся черными чернилами с помощью автоматизированного принтера на завершающем этапе производства. Надписи идут по всей длине изделия, найти их не сложно.

Маркировочные символы имеют следующие значения:

• ПЭ-Р – полиэтилен;
• ПП-Р – полипропилен;
• PE-X представляет собой полиэтилен, сшитый на молекулярном уровне.

В свою очередь методы сшивания обозначаются следующими буквами:

• а – пероксид;
• б – силан;
• в – поток направленных электронов;
• d – азосоединения молекул.

Дополнительно указывается расчетное рабочее давление (PN) и диаметр изделия.

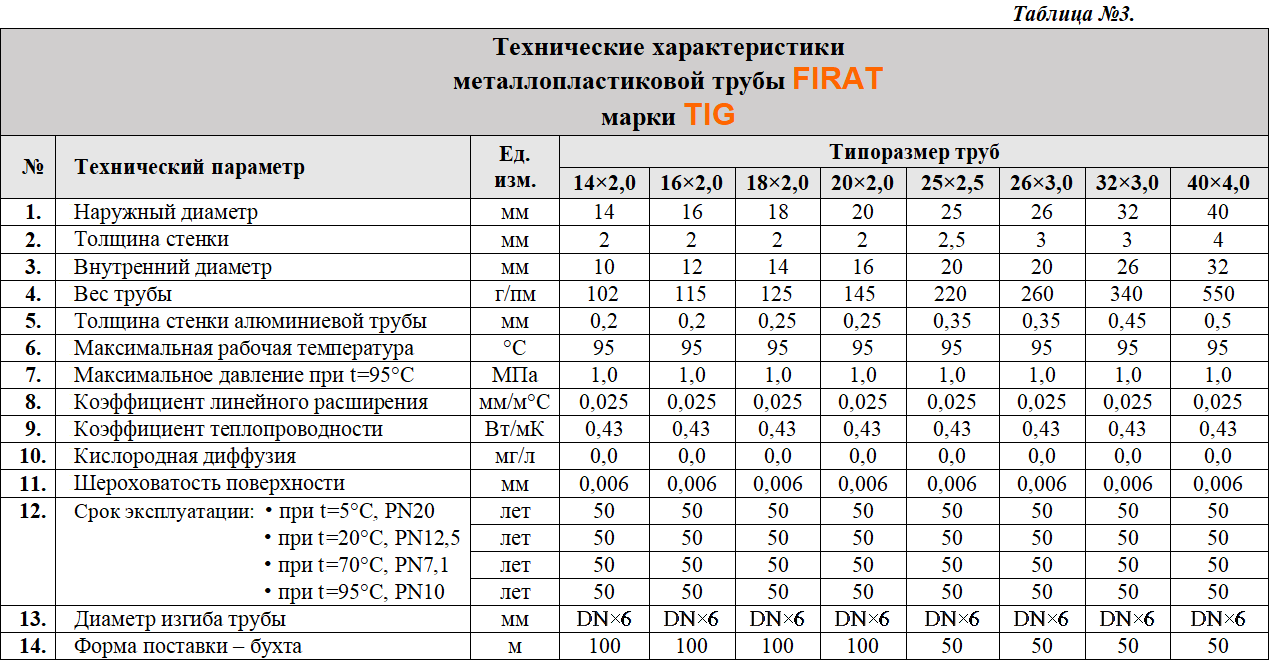

Технические характеристики

Технические характеристики труб СД

Основные характеристики труб МП:

• наружный диаметр – 16-63 мм;
• длина одного непрерывного пробега – 50-200 м;
• толщина алюминиевого слоя – 0,15-0,6 мм;
• допустимый радиус изгиба – 50-550 мм;
• коэффициент теплового расширения – 0,026 мм/м на 1 ºС;
• номинальное давление – 10-20 бар, при температуре 95 ºС и 20 ºС соответственно;
• Коэффициент теплопроводности – 0,45 Вт/мК.

В списках указаны средние значения. У разных производителей они могут отклоняться в ту или иную сторону.

Особенности выбора трубной продукции из металлопластика

Покупать трубы МП необходимо в строительных супермаркетах, где имеются сертификаты качества

Неотъемлемым условием изготовления надежного и долговечного контура является использование качественного материала при монтаже.

При покупке обратите внимание на следующие аспекты:

• Внешний вид. Срез должен быть идеально круглым, поверхность ровной и однородной, разметка должна быть четко обозначена.
• Размеры должны соответствовать применимым стандартам.
• Толщина алюминиевого слоя для обустройства системы отопления не менее 0,4 мм.
• Армирующий слой сваривается встык. Такие изделия прочнее и легче гнуться.

Изделия ИП рекомендуется приобретать в специализированных магазинах. Оригинальный товар комплектуется сопроводительными документами от производителя и дилера. Соблюдение правил подбора материала исключает риск приобретения низкопробной подделки.

Установка отопления

Соединения стыков металлопластиковых труб обжимными фитингами

Поскольку в системе отопления находится горячий теплоноситель под высоким давлением, соединения отдельных участков контура должны отличаться повышенной надежностью и прочностью.

Есть такие способы стыковки:

• Съемный. Уголки, муфты, крестовины, переходники многоразовые, так как соединяются с резьбой. Стыковка осуществляется с помощью гаек, цанг и уплотнительного материала.
• Прессование. Пресс-фитинги делают соединение неразъемным. Стыковка производится пресс-клещами путем установки штуцера и компрессионной втулки. Этот способ считается самым надежным и долговечным.
• Сжатие. Соединение осуществляется с помощью штуцера, компрессионного кольца и накидных гаек. После сборки конструкции ее затягивают специальным ключом. Требует периодического скручивания для компенсации пластической усадки.

Учитывая то, что трубы хорошо гнутся, можно минимизировать количество фитингов, сгибая изделия строительным феном. Минимальный радиус изгиба указан в сопроводительных документах на изделие.

Соединение металлопластиковых и металлических труб

Армопластиковый контур можно отвести от котла отопления или подключить к общему стояку. Для соединения используется специальный штуцер, у которого один конец снабжен внутренней резьбой, а другой – шлицевой шайбой или пресс-втулкой. Сначала изделие накручивается на патрубок с наружной резьбой, стык герметизируется ФУМ-лентой или паклей. После этого втулка надевается на пластиковую деталь и затягивается упорной шайбой. Такое соединение надежно, но требует регулярной подтяжки резьбы. При необходимости штуцер можно заменить на более совершенное изделие.

ПВХ по сравнению с трубами и фитингами из нержавеющей стали

Перейти к содержанию

Сравнение труб и фитингов из ПВХ и нержавеющей стали

При сравнении труб и фитингов из ПВХ и нержавеющей стали большинство считает пластик менее прочным, менее упругим и менее долговечным, чем металлические материалы, особенно нержавеющая сталь. Однако это обобщенное предположение, которое часто может оказаться ложным во многих реальных рабочих случаях. Сравнение пластика, такого как ПВХ, с прочным металлом, таким как нержавеющая сталь, может показаться некоторым глупым, но здесь мы обрисуем важные рабочие характеристики между ними и продемонстрируем области, в которых ПВХ действительно превосходит металл. При использовании в утвержденных областях применения трубы и фитинги из ПВХ могут быть значительно прочными, долговечными и обеспечивать срок службы, который может превышать срок их использования по назначению, а также срок службы нержавеющей стали.

Ниже мы опишем девять основных пунктов сравнения сантехники из ПВХ и нержавеющей стали с точки зрения их индивидуальных свойств, характеристик, совместимости использования, срока службы и стоимости.



---

1) Допустимая температура

Для приложений, основанных на температуре, ПВХ имеет пониженные максимальные и минимальные рабочие температуры по сравнению с нержавеющей сталью. Труба из ПВХ одобрена для того, чтобы выдерживать нагрев до 140 ° F, прежде чем она начнет размягчаться. Точный температурный диапазон труб из нержавеющей стали может зависеть от конкретного сорта и состава металла, но обычно они рассчитаны на то, чтобы выдерживать температуры не менее 450 ° F. Когда в сантехническом сценарии предполагается использование нагретых жидкостей, нержавеющая сталь может стать лучшим выбором по сравнению с ПВХ.

В условиях низких температур минимальная рабочая температура ПВХ составляет 32°F. Температуры ниже 32°F приводят к снижению стойкости труб из ПВХ к нагрузкам и повышают хрупкость ПВХ, что делает его более восприимчивым к ударному растрескиванию. Для труб из ПВХ не рекомендуется температура ниже 32 ° F из-за опасений растрескивания или разрыва. Нержавеющая сталь, будучи металлическим сплавом, напротив, не испытывает этих эффектов. Рекомендуемая минимальная рабочая температура нержавеющей стали составляет -60°F, что делает ее пригодной для работы с жидкостями с очень низкой температурой замерзания.



---



2) Диапазон давления

Номинальные значения диапазона давления в трубопроводе зависят от присущей материалам прочности и гибкости, а также от толщины боковой стенки трубопровода и общего диаметра. Металлы часто более жесткие и прочные, чем пластиковые материалы, при работе с давлением. Когда ожидаются высокие диапазоны давления в системе, нержавеющая сталь может быть лучшим выбором. ПВХ может хорошо подходить для работы с жидкостью под давлением, если давление находится в диапазонах, указанных для ПВХ. Труба из нержавеющей стали может быть одобрена для работы с давлением до 7815 фунтов на квадратный дюйм. В то время как трубы из ПВХ могут быть рассчитаны на внутреннее давление до 1230 фунтов на квадратный дюйм.



---



3) Сварка и соединение

Сантехника из ПВХ и нержавеющей стали имеет различные методы сварки и соединения, общие для каждого материала. Нержавеющую сталь часто механически соединяют с помощью пайки плавлением или болтовых соединений. Трубы из ПВХ часто соединяют химическим путем с помощью грунтовки и клея на основе растворителя, которые сваривают соединения труб, растворяя и сплавляя внутреннюю и внешнюю поверхности вместе. Оба метода сварки имеют свои индивидуальные трудности при выполнении с возможностью отказа соединения, и оба при соответствующем выполнении способны обеспечить долговечные, герметичные соединения.



---



4) Механическая прочность

Механическая прочность и жесткость нержавеющей стали превзойдут показатели полугибкого ПВХ-пластика. Физическая прочность нержавеющей стали измеряется так, чтобы выдерживать большие нагрузки по сравнению с ПВХ, поэтому для изгиба и разрушения нержавеющей стали потребуется большее усилие, чем для труб из ПВХ.

Тем не менее, во многих случаях это не проблема, и иногда требуется гибкость трубопровода, поскольку это действительно может упростить установку. В таких приложениях ПВХ часто является более совместимым выбором.



---



5) Химическая стойкость и совместимость

Применение ПВХ не ограничивается только водопроводными, дренажными и вентиляционными отверстиями. ПВХ имеет большое место в промышленности и химической обработке, где также широко используется нержавеющая сталь. Оба материала обладают заслуживающей внимания прочностью и совместимостью с химическими веществами, что многие находят удивительным для пластиков, таких как ПВХ. ( Рассмотрим следующий обзор химической стойкости для пластмасс . ) При работе с химическими веществами жизнеспособность и/или предпочтение нержавеющей стали по сравнению с ПВХ будет зависеть от конкретного химического вещества, которое будет проходить через трубу.

Список потенциально совместимых/несовместимых химикатов слишком длинный для полного сравнения здесь. Как правило, нержавеющая сталь не рекомендуется для сильных кислот, например, соляной кислоты (HCl) и серной кислоты (h3SO4). Это связано с возможностью образования легковоспламеняющегося, горючего газообразного водорода.

ПВХ, с другой стороны, не испытывает этого эффекта и устойчив к концентрированным растворам HCl и h3SO4. Как правило, ПВХ не рекомендуется для натуральных масел, углеводородов и пищевых продуктов, поскольку нержавеющая сталь лучше совместима.

Конкретная химическая пригодность материала трубопровода всегда должна быть проверена производителем или поставщиком перед использованием.



---



6) Коррозионная стойкость

По справочному определению пластиковые материалы, такие как ПВХ, часто описываются как «неагрессивные» или устойчивые к коррозии по сравнению с металлом/сталью. Это означает, что пластиковая труба из ПВХ не подвержена коррозии под воздействием окружающей среды, такой как коррозия и точечная коррозия. В то время как нержавеющая сталь является коррозионно-стойким материалом.

Как металл, нержавеющая сталь в долгосрочной перспективе будет подвержена коррозии окружающей среды, которая сопровождает химические реакции почвы и воздействие элементарных хлоридов, которые могут повредить целостность металла из-за точечной коррозии и химических реакций на его поверхности.

В противоположность этому, ПВХ-пластик обладает высокой устойчивостью к воздействию почвы и реакций с хлоридами, например, ожидаемым при работе с морской водой и соляными растворами; например, хлорид натрия (NaCl), хлорид кальция (CaCl2), хлорид магния (MgCl2) и т. д.



---



7) Изоляционные свойства и электрическая проводимость

Нержавеющая сталь как металл является электрическим проводником и относительно плохим изолятором от термических изменений и влияния температуры окружающей среды. Это означает, что нержавеющая сталь будет реагировать на колебания внутренней и внешней температуры и соответствующим образом передавать тепловую энергию. Труба из нержавеющей стали, по которой течет горячий раствор, будет теплой на ощупь, отдавая тепло окружающей среде, и если температура окружающей среды низкая, температура подаваемой жидкости также будет меняться по мере охлаждения металла.

В качестве альтернативы, трубы и фитинги из ПВХ являются хорошими изоляторами против горячего и холодного теплообмена, а также электропроводности. Колебания внешних температур не так быстро воздействуют на ПВХ, как на нержавеющую сталь, поскольку ПВХ обладает более высокими теплоизоляционными свойствами. Также ПВХ как материал не проводит электрический ток.



---



8) Срок службы

Срок службы материала трубопровода полностью зависит от того, для чего труба будет использоваться, а также от факторов окружающей среды, таких как воздействие погодных условий и химический состав почвы. Трубы, используемые для воды, часто служат дольше, чем трубы, используемые для химикатов, но часто подвергаются воздействию элементов. Трубы, защищенные от внешних воздействий, по своей природе служат дольше.

По сравнению с трубами из ПВХ и нержавеющей стали, ПВХ более устойчив к длительному воздействию воды, погодных условий (за исключением воздействия солнечного света и УФ-излучения) и химического состава почвы, что, в свою очередь, способствует увеличению срока службы для этих применений. Для неразлагающих применений, таких как вода, ПВХ может иметь срок службы 100 лет и более. Хотя такие металлы, как нержавеющая сталь, в целом долговечны, со временем они подвержены коррозионному воздействию, что в конечном итоге приводит к необходимости ремонта или замены.



---



9) Стоимость

Трубы и фитинги из нержавеющей стали имеют довольно большую закупочную цену по сравнению с ПВХ, исходя из текущих сравнений затрат. ПВХ — это легкий термопласт и синтетический материал, доступный по низким ценам, тогда как нержавеющая сталь — это тяжелый сплав металлов, стоимость которого зависит от марки и состава.

Для труб диаметром 1/2 дюйма сортамента 40 стоимость ПВХ может составлять всего 0,35 доллара США за фут, в то время как цены на трубы из нержавеющей стали сопоставимого размера могут составлять около 6,9 долларов США.8 на фут. Это аж в 20 раз больше разницы в стоимости. Обратите внимание, что цены указаны для труб малого диаметра. Как правило, цены увеличиваются с трубами большего размера из-за большего количества материала для изготовления.



---



Еда на вынос | Трубы и фитинги из ПВХ и нержавеющей стали

При сравнении труб и фитингов из ПВХ и нержавеющей стали пластик может превзойти металл или стать лучшим выбором во многих распространенных сценариях использования. Однако основы нашего сравнения показывают, что каждый тип сантехники имеет свои сильные и слабые стороны, которые меняются в зависимости от применения. Проще говоря, нержавеющая сталь лучше подходит для одних работ, а ПВХ идеально подходит для других.

ПВХ считается неагрессивным материалом, тогда как нержавеющая сталь является «не подверженным коррозии» материалом. ПВХ может хорошо подходить для работы с химическими веществами и обладает присущей ему устойчивостью ко многим кислотам, чего нет у нержавеющей стали. Для водопроводных труб ПВХ устойчив к коррозионному взаимодействию с водой, ржавчине и не так легко поддерживает рост микроорганизмов, как нержавеющая сталь. С точки зрения механической прочности, максимально-минимальных рабочих температур и стойкости к давлению нержавеющая сталь имеет преимущество.
