предназначение, виды, внутренний, наружный, для отопления и водопровода, размеры, описание, маркировка

Появление технологии соединения металла и пластика породило целую серию материалов для водопроводов и напорных магистралей. Одной из таких новинок стала труба с двумя базовыми слоями – алюминием и полиэтиленом. Диаметр металлопластиковой трубы несколько уменьшился, что поначалу сбивало с толку даже опытных мастеров. Казалось, прочности тонкой стенки явно недостаточно, чтобы выдержать давление воды стандартных 5-10 Ат.

Содержание статьи:

• Технология производства
• Что дает использование алюминиевой фольги
• Основной слой металлопластиковой трубы
• Диаметр труб из металлопластика
• Наружный и внутренний диаметр трубы и назначение изделия
• Основные свойства труб из металлопластика
• Разрешенные значения температуры и давления
• Температурные значения

Технология производства

Даже предварительное знакомство с устройством металлопластикового «сэндвича» говорит о том, что производство таких изделий – дело непростое. Попытки спаять полимер и металл в одной металлопластиковой трубе бывали и ранее, но чаще всего эксперименты заканчивались неудачей.

Из-за слабой адгезии и разных по величине коэффициентов теплового расширения металлопластиковый сэндвич расслаивался, независимо от диаметра и толщины стенок заготовки.

Современная технология предлагает не спаивать, а склеивать слой металла и полимера с помощью клеевой массы – адгезива. Что это дает – нет отслаивания.

Неважно, какого диаметра бывают металлопластиковые трубы, у всех трубопроводов при сильном нагреве или механической нагрузке слой алюминия может даже проскальзывать относительно внутреннего слоя полиэтилена. Адгезив обеспечивает прочное соединение без расслоения с равномерным распределением давления по внутренней поверхности металлопластиковой трубы.

Изготавливаются металлопластиковые трубы по следующей схеме:

1. Из алюминиевой фольги намоткой на оправку формируется заготовка металлического слоя. Делает это станок. Ширина ленты, способ сварки зависит от диаметра металлопластиковой трубы.
2. Внутрь навитой ленты подается адгезив с расплавом полиэтилена. Это дает возможность сделать заготовку будущей металлопластиковой трубы более жесткой.
3. Алюминиевая лента сваривается в трубу, укладывается наружный слой адгезива и защитного полимера.
4. Металлопластиковая труба охлаждается, сматывается в бухту. По мере заполнения барабана отрезается кольцевым ножом.

В результате на выходе получается металлопластиковая труба, которую можно гнуть даже руками под любым углом, а проходное сечение не потеряет первоначальный диаметр и форму прохода. Но все же для гибки заготовок, независимо от их диаметра, используется специальное приспособление, иначе плавного изгиба не получится.

Да, монтировал у себя дома.

100%

Нет, предпочитаю пластик.

0%

Проголосовало: 2

Что дает использование алюминиевой фольги

Внутренний слой состоит из полиэтилена. Материал безопасный и стойкий к кислотам, но у него есть один недостаток. Даже в относительно холодном состоянии, под воздействием распирающего давления воды тонкостенная полиэтиленовая труба без наружного армирования будет увеличиваться.

Стабилизировать сечение можно внешним усилением, лучше всего алюминием. Для этого формируется слой из алюминиевой фольги. При этом наличие металлического подслоя делает стенки максимально жесткими, что позволяет врезать фитинги и соединительные муфты без использования клея или пайки.

Толщина алюминиевого подслоя для металлопластиковых труб разных марок колеблется от 0,33-0,7 мм. В идеале, чем больше диаметр, тем толще должен быть слой алюминиевой фольги. Кроме того, качество металлопластикового водопровода зависит от того, как сваривается лента.

Лучше, если кромки ленты свариваются между собой встык лазером. Остальные способы сварки часто дают прогары и недовары. Также многое зависит от качества алюминия, если не экономить и не покупать дешевые марки типа HDPE, PE-HD, PERS, то можно избежать проблем, связанных с армирующим слоем металлопластиковых изделий.

Основной слой металлопластиковой трубы

Внутренний слой изготавливается из полиэтиленовой массы марки PE-X или PE. Это сшитый полиэтилен, один из наиболее безопасных и стойких видов полимеров, уступающих лишь фторопластам. Материал не поддается коррозии, не выделяет и не накапливает токсичных соединений, не разрушается под воздействием воды и высоких температур. Внутренний слой металлопластика способен выдержать нагрев до 110 ℃.

Слой полиэтилена в стенке занимает более 2/3 толщины, поэтому от качества и плотности внутреннего слоя зависит, доберется ли вода до алюминия.

Такое возможно, если металлопластиковая труба была заморожена с жидкостью внутри. Из-за образования льда диаметр сечения увеличивается. Полиэтилен при отрицательных температурах становится жестким, поэтому внутренний слой может покрыться микротрещинами.

Для магистралей холодного водоснабжения это не опасно. Другое дело – отопление. В этом случае у трубопровода низкого качества в зонах увеличения диаметра может развиться точечная коррозия. Внутренний слой полиэтилена защищает алюминий от жидкости и образования гальванической пары с латунными, иногда стальными деталями кранов и задвижек.

Диаметр труб из металлопластика

Прежде чем выбирать подходящий размер сечения магистрали под водопровод, будет правильным разобраться, какого диаметра бывают металлопластиковые трубы.

Линейка диаметров труб привязана к исчислению, несмотря на то, что размеры внутреннего и наружного диаметра указаны в метрической системе. Диаметр самой маленькой трубы равен 16 мм, внутренний – 12 мм или полдюйма.

Также есть металлопластиковые трубы с диаметром:

• наружным – 26 мм, внутренним – 20 мм, это ¾ дюйма;
• наружным – 32 мм, внутренним – 26 мм, это дюйм;
• наружным – 40 мм, внутренним – 33 мм, дюйм с четвертью.

Небольшая погрешность возникла из-за шероховатости внутренней поверхности.

Такой шаг диаметров выбран неспроста. В системе расчетов трубопроводов под воду и отопление применяется исчисление в дюймах. Поэтому диаметры выпускаемых металлопластиковых труб также привязали к дюйму водопроводов. Этого оказалось недостаточно. Пришлось ввести один промежуточный размер с наружным диаметром 20 мм и внутренним 16 мм.

Наружная оболочка металлопластиковой трубы у большинства производителей выполнена из белого или желтого полимера. По внешнему виду все варианты металлопластиковых труб одинаковы, поэтому при выборе нужно обращать внимание на маркировку, нанесенную на наружной поверхности.

Наружный и внутренний диаметр трубы и назначение изделия

Для внутреннего водопровода в квартире или в доме обычно используют заготовки с наружным диаметром 16 мм, с толщиной стенки 2 мм. Соответственно, внутренний диаметр металлопластиковой трубы будет равен 12 мм, или в дюймовом исчислении – полдюйма. Этого достаточно, чтобы подключить бачок унитаза, кухонный кран, ванну или душевую кабину.

На вводе в помещение, от крана-задвижки и до счетчика, используют преимущественно металлопластик диаметром 20 мм, с толщиной стенки 2,5 мм. Если это частный дом в два этажа, то расход воды нужно будет считать по количеству потребителей. Зачастую владельцы не утруждают себя расчетом и устанавливают на вводе металлопластиковую трубу с внешним диаметром 40 мм с толщиной стенки 4 мм.

Таблица диаметров поможет сделать правильный выбор.

Часто возникает вопрос о выборе сечения магистрали в отопительном контуре. Решить проблему можно двумя способами.

В первом случае выбрать, какой диаметр металлопластиковой трубы нужен для отопления, измерив поперечный размер магистрали уже существующей отопительной системы. Площади помещений, нового и с уже действующим отоплением, должны быть равны. Достаточно измерить наружный размер трубы и по справочнику определить ее внутренний диаметр. Останется лишь выбрать марку металлопластиковой трубы, диаметр, которой больше или точно соответствует величине из справочника.

Второй вариант требует определенных знаний относительно систем отопления. Лучше всего взять рекомендуемую величину из паспорта на отопительный котел. Если такой информации нет, то диаметр рассчитывают по объему перекачиваемой горячей воды.

Основные свойства труб из металлопластика

Магистрали из металлопластика рассчитаны на эксплуатацию в бытовых системах водоснабжения, подачи горячей воды или отопления. Поэтому характеристики металлопластиковых труб могут уступать эксплуатационным параметрам полипропиленовых и стальных трубопроводов аналогичного сечения.

Простая технология сборки – завернуть фитинги, установить краны намного проще, чем в полипропиленовых трубопроводах, не говоря уже об стальных.

Небольшой вес заготовки, компактность бухты. Можно легко перевезти к месту сборки личным транспортом. Тогда как полипропиленовые и стальные заготовки любого диаметра имеют длину по 4 м, поэтому их возят преимущественно бортовым транспортом.

Отсутствие температурных деформаций. Благодаря толстому слою алюминиевой фольги, а это 0,3-0,7 мм в зависимости от диаметра, труба быстро прогревается по всей длине.

Расчетный срок службы для труб всех диаметров – 50 лет. Это вдвое больше, чем служат стальные коммуникации. Главным преимуществом металлопластика остается простая технология сгибания заготовки под углом. Если полипропилен или сталь на поворотах нужно стыковать угольниками или муфтами, то металлопластиковая труба в зависимости от диаметра, может быть согнута просто руками с радиусом изгиба в 80-550 мм. Маленькие диаметры с помощью пружины изгибают на радиусе в 45 мм. Для 40 мм радиус поворота приспособлением уже составляет не менее 180 мм.

Разрешенные значения температуры и давления

Эксплуатационные ограничения по максимальной температуре и давлению практически соответствуют параметрам, установленным для полипропиленовых и стальных трубопроводов для бытового отопления и водоснабжения.

А именно:

• Рабочее давление в трубопроводе должно составлять не больше 10 Ат. При этом запас прочности таков, что магистраль при 20 ^оС способна выдержать пятикратное увеличение давления воды.
• Предельная температура ограничена 90 ℃ в системах отопления, допускается кратковременный скачок до 130 ℃.

Что касается металлопластиковых труб отечественного производства, то согласно СП 40-103-98, установлено ограничение до 75 ℃, а СП 41-102-98 поднимает ограничение до 90 ℃. Для импортных материалов допускается 95 ℃.

При высокой температуре и давлении внутренний слой из полиэтилена не испытывает особых проблем – пластик становится плотнее, без образования разрывов и трещин. Трубопровод, особенно большого диаметра, 32-40 мм, может потерять герметичность из-за силиконовых или резиновых прокладок.

При температуре в 90-95 ℃ силикон может стать настолько мягким, что перестанет уплотнять соединение на фитинге или муфте. Поэтому важно не только выбирать качественный металлопластик, а также стыковочные элементы и прокладки.

Любимое место подтекания воды

Температурные значения

Если эксплуатационная температура не превышает рекомендуемых 95 ℃, то металлопластик способен прослужить достаточно долго. При этом надежность соединения, как видно из графика – верхний ряд, снижается равномерно.

Из–за алюминия у металлопластика большой коэффициент теплового расширения – 0,26х10^-4 1/м*С. Это означает, что трубы с горячей водой могут прогибаться под собственным весом. Если это происходит периодически, цикл за циклом, то есть риск, что стык на фитинге может выпотевать влагой. Избавиться от этого легко – следует установить магистрали на клипсах с маленьким шагом и не делать отрезки между соединениями слишком большими.

Есть еще одно ограничение по температуре, металлопластик боится низких температур, страдает в основном алюминиевый слой – может разойтись сварной шов и прокладки на соединениях. Поэтому зимой воду из водопровода на даче нужно сливать.

Металлопластиковые трубы всех диаметров зарекомендовали себя, как простой и надежный инструмент для обустройства систем водоснабжения, отопления, подачи всех видов жидкости в теплицах, летних душевых кабинах, полива и слива конденсата. К сожалению, металлопластик требует аккуратного обращения и качественного выполнения соединений, иначе трубы текут и корродируют.

Монтаж и соединение металлопластиковых труб: видео.

Оказалась ли полезной для вас полученная информация?

А каким трубам вы отдаете предпочтение – металлопластиковым, стальным или из полипропилена? Напишите в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.

характеристики, достоинства и недостатки, особенности монтажа

О том, какие трубы лучше для отопления, металлопластиковые или полипропиленовые, споры ведутся не один год. И у одной и у другой технологии есть приверженцы. Что же такое металлопластиковые трубы? По структуре они сходны с армированными алюминием полипропиленовыми: слой алюминиевой фольги при помощи клеевых составов склеивается с двумя слоями полимера – внутренним и наружным. О качества используемого клея зависит прочность всей конструкции, а от пластика – характеристики: режим использования (температура среды), долговечность, степень химической нейтральности к транспортируемой среде.

Отличаются МП трубы по способу стыковки фольги: есть технология укладки внахлест, а есть — встык, при помощи сварки. Все лидирующие кампании, производящие качественную продукцию, используют метод сварки встык. Для этого нужна дорогая и сложная аппаратура, но такой шов гораздо надежнее. При сварке внахлест нормально согнуть трубу не получится – шов мешает: он или трескается, или складывается в гармошку, да и при постоянном повышенном давлении такой шов быстрее разрушается. В принципе, в этом случае можно не гнуть трубы а использовать фитинги во всех нужных местах, но тогда разводка получается намного дороже: каждый фитинг стоит прилично и даже с учетом того, что трубы со швом внахлест почти в два раза дешевле изделий со сварным швом, экономии не будет.

Структура металлопластиковых труб

Достоинства и недостатки металлопластиковых труб

Начнем с достоинств:

Теперь недостатки:

Большинство недостатков можно отнести, скорее к особенностям и правилам эксплуатации: прятать от ультрафиолета, не использовать для высокотемпературных сред, делать компенсаторы и оберегать от огня (горючесть). А вот остальные это уже не очень приятно. Особенно не радует необходимость подтягивать соединения: рано или поздно наступает момент, когда уже некуда затягивать. И тогда остается одно: менять. Для начала фитинг, а потом, возможно и всю систему.

Особенности и характеристики

В принципе, уже взглянув на поперечный срез трубы, вы можете в какой-то степени определить качественная она или нет: если шов сварной и толщина металла и полимера везде одинаковая – это уже хороший признак. Также однородной и гладкой должна быть внутренняя поверхность трубы: чтобы в ей не могли накапливаться отложения.

Технические характеристики МП

Габариты и параметры:

• толщина стенки 2-3мм;
• наружный диаметр: 16-63мм;
• слой алюминия 0,2-0,7мм;
• допустимы радиус изгиба:
  • при ручном изгибе 80-550мм;
  • используя трубогиб 50-180мм.

Толщина алюминиевого слоя – одна из самых важных характеристик. Она определяет степень переносимости трубой внутреннего давления и во многом определяет область использования.

Важный параметр металлопластиковой трубы — толщина алюминиевой фольги

Например, ведущий производитель металлопластиковых труб швейцарская фирма Henco (Хенко) выпускает два вида продукции (вообще больше, но рассмотрим два): Henco RIXc и Standart. В первой серии трубы трех диаметров (16мм ,20мм, 26мм) и толщиной алюминиевого слоя 0,4 (диаметр 16 и 20 мм) и 0,5мм (диаметр 26мм). В серии Standart диаметры больше — 20мм, 26мм, 32мм и толщина стенок 0,5мм (диаметр трубы 20мм) и 0,7мм у двух остальных. Так вот, трубы с толщиной алюминия 0,4мм можно использовать для ГВС, а все остальные – для отопления. Если толщина слоя алюминия 0,2мм, их использовать можно только для холодной воды, а с толщиной 0,3мм и 0,4мм – только для ГВС. Во всяком случае, так рекомендуют специалисты Henco.

Эксплуатационные условия:

• Рабочие температуры:
  • Постоянная температура +95^оС;
  • Пиковые нагрузки +110^оС;
  • Замерзание 40^оС.

Таких характеристик более чем достаточно для любой системы отопления: централизованная вряд ли выдаст выше 95^оС. Может и будет некоторый всплеск, да и то в конце лета, во время пуска на пару часов. В остальной период такой температуры не дождешься. В системах индивидуального отопления параметры работы системы задаете сами. Так что тут каждый сам себе хозяин. Исключение – системы, работающие с обычными твердотопливными котлами – тут, скорее всего, потребуются исключительно металлические трубы (если нет автоматического управления или теплоаккумулятора).

Пример разводки труб отопления из металлопластика

• Давление:
  • при температуре среды 95^оС до 10Бар;
  • при температуре среды 20^оС до 20Бар;
  • разрушаются при 80-90Бар.

Один из ключевых параметров, определяющих долговечность системы – рабочее давление. Обычно в бытовых системах отопления оно не бывает выше 4Бар, а в индивидуальных вообще находится в пределах 1-1,5Бар. Так что по этой характеристики МП трубы имеют значительный запас для использования в системах отопления.

Диаметр металлопластиковых труб для отопления

При проектировании системы отопления за точку отсчета берется диаметр выходных патрубков из котла. Далее, даже если система будет полимерная или металлопластиковая, хотя-бы полметра идут металлические трубы того же диаметра. К ним уже можно подсоединять пластиковые. Причем нужно учесть, что диаметр считается по внутреннему просвету, а не по внешнему. Так как толщина стенок у металлических труб и металлопластиковых разная, то наружные диаметры совпадать не будут точно.

Вообще, если система большая – лучше заказать теплотехнический расчет у хорошего специалиста, а определиться только с типом трубы, которой вы предпочитаете делать разводку. Причем выбор специалиста очень важен: теплотехнический расчет может делать далеко не каждый и достаточно распространенная ситуация, когда «спец» просто берет чей-то готовый проект, кое-что меняет, и продает как свой (за немалые деньги). Так что будьте внимательны.

Из металлопластиковых труб можно делать теплый пол

Если же протяженность и количество приборов невелико, можно выбрать диаметр труб для отопления самостоятельно, придерживаясь правил. В общем виде правила выбора диаметра труб выглядят так: до первого ответвления диаметр тот, что и на входе/выходе котла, а далее уже могут быть варианты. Каждое ответвление имеет меньший на шаг диаметр. Например, из котла вышла труба 24мм. Далее идет разделение на две ветки, которые уже будут выполняться 18мм трубами. От ветки к прибору или группе приборов отходит 12мм отвод.

«Обратка» собирается аналогично, только в обратном порядке: от меньшего к большему.

Монтаж: типы фитингов, рекомендуемая область применения и установка

Монтаж металлопластика тем и хорош, что обойтись можно в некоторых случаях без специальных инструментов. Но это при сборке контура холодной воды, в крайнем случае на ГВС. Но вот для монтажа отопления, чтобы собрано было надолго, без навыков и спецоборудования обойтись сложно.

Начнем с типов фитингов. Их для МП существует три вида: прессованные, компрессионные (типа Vestol), и цанговое соединение — фитинги с разрезным кольцом. По сути, отличаются они степенью «разъемости»: цанговые – разборные, компрессионные – условно разборные и пресс-фитинги – неразборные.

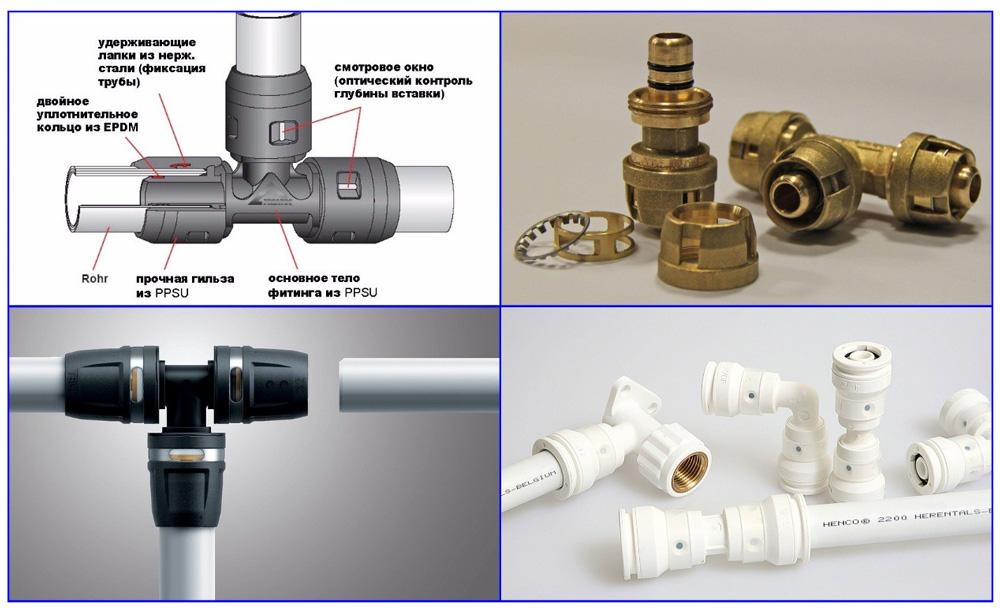

Разъемные фитинги

Любое соединение на основе этих деталей можно собирать/разбирать неоднократно. У этой группы фитингов целых три названия: разъемные (разборные), цанговые и резьбовые. Цены на них больше, чем на аналогичные фитинги других групп. Их корпус сделан из латуни, а фиксируется узел на трубе при помощи прокладки и обжимного кольца. Порядок сборки таков: на откалиброванный участок трубы (используется специальное устройство, которое восстанавливает идеальную форму и размер после использования ножниц) надевается гайка, затем кольцо, после чего до упора насаживается корпус фитинга. На него надевается кольцо, сверху – гайка, которую затягивают руками, а затем и ключом.

Разъемные фитинги для металлопластиковых труб для установки не требуют вообще никакого оборудования

Такие соединения хороши для разводки холодной воды, с некоторой опаской их можно применять для горячей (с условием, что фитинги не будут замуровываться). В системах теплых полов их использовать не рекомендуют, хотя собранные на «фирме» полы работают уже 12 лет без проблем, но была 100% уверенность в подлинности продукции. В контурах отопления такие элементы стоят без проблем несколько лет (2-3 года), затем начинают подтекать. Несколько раз их можно подтянуть, а вот когда резерв резьбы уже исчерпан, приходится менять.

Компрессионные фитинги

Компрессионные или обжимные фитинги являются условно разборными. Они состоят из штуцера и накидной гайки, которые фиксируются на трубе при помощи обжимного кольца. Эти узлы устанавливаются также без использования каких-либо специальных приспособлений, нужны будут два ключа (один, может быть разводным). Область применения у них такая же, как и у разъемных: преимущественно для холодной воды, может быть для ГВС.

Компрессионные фитинги для металлопластика

Пресс-фитинги

Лучшие соединения на сегодня для отопления – узлы под пресс. С этим согласна большая часть монтажников. Только такие фитинги дают надежное соединение, которое «держит» и температуру и давление. Они неразборные, их можно «замонолитить» в пол или стену (если сделаны грамотно). Но без специального оборудования – пресс-машин тут не обойтись. Стоят они дорого – от 1000$, но можно взять «на прокат» за вполне приемлемую цену – 30-50$/сутки.

Фитинги для металлопластика под пресс

Как согнуть трубу

Как не купить подделку

Качество металлопластиковых труб для отопления очень важно: системы из МП хорошего качества стоят десятилетиями, в то время как из подделок уже через 2-3 года начинает капать, а если труба расходится по шву металла, то и лить. Даже если такого не происходит, то через 7-8 лет разрушается алюминий, и все равно начинаются проблемы. Потому на качество обращайте максимум внимания. Как отличить качественные трубы?

Во-первых, покупайте в специализированной торговой точке и просите предоставить сертификат. Это, конечно, не гарантия, но полное отсутствие бумаг является точным признаком контрафактной продукции: официальные поставщики каждую партию снабжают соответствующими документами.

Очень важно купить качественные изделия, а не поддлеку

Во-вторых, внимательно смотрите на трубы/фитинги. Если вы предварительно выбрали производителя, найдите информацию о том, как все должно выглядеть: цвет наружного слоя пластика, цвет внутреннего пластика, фактура (гладкая, шершавая), диаметры и марки производимой продукции, подробности маркировки и написание марки. Часто именно так, по внешним признакам и можно определить подделку: нормальные фирмы наносят надписи четко, в полном соответствии с орфографией. На подделках надписи размытые, часто неровные, в названиях марок вписаны/пропущены буквы или знаки. Это делают по большей части специально: ведь при полном совпадении логотипа кампания может подать в суд. А так, похожее название, но другое…

В-третьих, обратите внимание на срез трубы. Большинство серьезных производителей сваривают алюминий встык. Наличие шва «внахлест» — признак невысокого качества. Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой. Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства.

Выводы

Общие выводы можно сделать такие: при использовании качественных материалов и наличии «прямых» рук металлопластиковые трубы для отопления использовать можно. Причем они, даже при своих недостатках, в системах отопления ведут себя лучше стали. Но это справедливо только для качественных «фирменных» материалов и для систем, в которых теплоноситель не разогревается выше 95^оС. При централизованном отоплении таких температур просто быть не может, потому металлопластик можно использовать смело. При индивидуальном отоплении с котлами на автоматическом управлении проблем быть не может: в них можно выставлять температуру теплоносителя. А если так, то выставите 85-90^оС и будет себя и армированный полипропилен (PP или ПП) и металлопластик (МП) чувствовать отлично.

Сложнее с пластмассовыми трубами будет в системах с твердотопливными котлами: если не установлена защита от перегрева, то теплоноситель может быть выше 95^оС. Некоторые супер-качественные МП и ПП трубы переносят нечастые превышения предела. Но именно «переносят» и «нечастые». Чтобы выровнять температуру в системе с котлом на твердом топливе нужно ставить теплоаккумуляторы. Они забирают на себя «излишек» тепла в режиме максимального горения, а потом отдают накопленное тепло, когда котел притух. Вот при таком устройстве и в этом случае можно ставить пластик.

ПВХ по сравнению с трубами и фитингами из нержавеющей стали

Перейти к содержанию

Сравнение труб и фитингов из ПВХ и нержавеющей стали

При сравнении труб и фитингов из ПВХ и нержавеющей стали большинство считает пластик менее прочным, менее упругим и менее долговечным, чем металлические материалы, особенно нержавеющая сталь. Однако это обобщенное предположение, которое часто может оказаться ложным во многих реальных рабочих случаях. Сравнение пластика, такого как ПВХ, с прочным металлом, таким как нержавеющая сталь, может показаться некоторым глупым, но здесь мы обрисуем важные рабочие характеристики между ними и продемонстрируем области, в которых ПВХ действительно превосходит металл. При использовании в утвержденных областях применения трубы и фитинги из ПВХ могут быть значительно прочными, долговечными и обеспечивать срок службы, который может превышать срок их использования по назначению, а также срок службы нержавеющей стали.

Ниже мы опишем девять основных пунктов сравнения сантехники из ПВХ и нержавеющей стали с точки зрения их индивидуальных свойств, характеристик, совместимости использования, срока службы и стоимости.



---

1) Допустимая температура

Для приложений, основанных на температуре, ПВХ имеет пониженные максимальные и минимальные номинальные рабочие температуры по сравнению с нержавеющей сталью. Труба из ПВХ одобрена для того, чтобы выдерживать нагрев до 140 ° F, прежде чем она начнет размягчаться. Точный температурный диапазон труб из нержавеющей стали может зависеть от конкретного сорта и состава металла, но обычно они рассчитаны на то, чтобы выдерживать температуры не менее 450 ° F. Когда в сантехническом сценарии предполагается использование нагретых жидкостей, нержавеющая сталь может стать лучшим выбором по сравнению с ПВХ.

В условиях низких температур минимальная рабочая температура ПВХ составляет 32°F. Температуры ниже 32°F приводят к снижению стойкости труб из ПВХ к нагрузкам и повышают хрупкость ПВХ, что делает его более восприимчивым к ударному растрескиванию. Для труб из ПВХ не рекомендуется температура ниже 32 ° F из-за опасений растрескивания или разрыва. Нержавеющая сталь, будучи металлическим сплавом, напротив, не испытывает этих эффектов. Рекомендуемая минимальная рабочая температура нержавеющей стали составляет -60°F, что делает ее пригодной для работы с жидкостями с очень низкой температурой замерзания.



---



2) Диапазон давления

Номинальные значения диапазона давления в трубопроводе зависят от присущей материалам прочности и гибкости, а также от толщины боковой стенки трубопровода и общего диаметра. Металлы часто более жесткие и прочные, чем пластиковые материалы, при работе с давлением. Когда ожидаются высокие диапазоны давления в системе, нержавеющая сталь может быть лучшим выбором. ПВХ может хорошо подходить для работы с жидкостью под давлением, если давление находится в диапазонах, указанных для ПВХ. Труба из нержавеющей стали может быть одобрена для работы с давлением до 7815 фунтов на квадратный дюйм. В то время как трубы из ПВХ могут быть рассчитаны на внутреннее давление до 1230 фунтов на квадратный дюйм.



---



3) Сварка и соединение

Сантехника из ПВХ и нержавеющей стали имеет различные методы сварки и соединения, общие для каждого материала. Нержавеющую сталь часто механически соединяют с помощью пайки плавлением или болтовых соединений. Трубы из ПВХ часто соединяют химическим путем с помощью грунтовки и клея на основе растворителя, которые сваривают соединения труб, растворяя и сплавляя внутреннюю и внешнюю поверхности вместе. Оба метода сварки имеют свои индивидуальные трудности при выполнении с возможностью отказа соединения, и оба при соответствующем выполнении способны обеспечить долговечные, герметичные соединения.



---



4) Механическая прочность

Механическая прочность и жесткость нержавеющей стали превосходит полугибкий ПВХ-пластик. Физическая прочность нержавеющей стали измеряется так, чтобы выдерживать большие нагрузки по сравнению с ПВХ, поэтому для изгиба и разрушения нержавеющей стали потребуется большее усилие, чем для труб из ПВХ.

Тем не менее, во многих случаях это не проблема, и иногда требуется гибкость трубопровода, поскольку это действительно может упростить установку. В таких приложениях ПВХ часто является более совместимым выбором.



---



5) Химическая стойкость и совместимость

Применение ПВХ не ограничивается только водопроводными, дренажными и вентиляционными отверстиями. ПВХ имеет большое место в промышленности и химической обработке, где также широко используется нержавеющая сталь. Оба материала обладают заслуживающей внимания прочностью и совместимостью с химическими веществами, что многие находят удивительным для пластиков, таких как ПВХ. ( Рассмотрим следующий обзор химической стойкости для пластмасс . ) При работе с химическими веществами жизнеспособность и/или предпочтение нержавеющей стали по сравнению с ПВХ будет зависеть от конкретного химического вещества, которое будет проходить через трубу.

Список потенциально совместимых/несовместимых химикатов слишком длинный для полного сравнения здесь. Как правило, нержавеющая сталь не рекомендуется для сильных кислот, например, соляной кислоты (HCl) и серной кислоты (h3SO4). Это связано с возможностью образования легковоспламеняющегося, горючего газообразного водорода.

ПВХ, с другой стороны, не испытывает этого эффекта и устойчив к концентрированным растворам HCl и h3SO4. Как правило, ПВХ не рекомендуется для натуральных масел, углеводородов и пищевых продуктов, поскольку нержавеющая сталь лучше совместима.

Конкретная химическая пригодность материала трубопровода всегда должна быть проверена производителем или поставщиком перед использованием.

---

6) Коррозионная стойкость

По справочному определению пластиковые материалы, такие как ПВХ, часто описываются как «некоррозионностойкие» или устойчивые к коррозии по сравнению с металлом/сталью. Это означает, что пластиковая труба из ПВХ не подвержена коррозии под воздействием окружающей среды, такой как коррозия и точечная коррозия. В то время как нержавеющая сталь является коррозионно-стойким материалом.

Как металл, нержавеющая сталь в долгосрочной перспективе будет подвержена коррозии окружающей среды, которая сопровождает химические реакции почвы и воздействие элементарных хлоридов, которые могут повредить целостность металла из-за точечной коррозии и химических реакций на его поверхности.

В противоположность этому, ПВХ-пластик обладает высокой устойчивостью к воздействию почвы и реакций с хлоридами, например, ожидаемым при работе с морской водой и соляными растворами; например, хлорид натрия (NaCl), хлорид кальция (CaCl2), хлорид магния (MgCl2) и т. д.



---



7) Изоляционные свойства и электрическая проводимость

Нержавеющая сталь как металл является электрическим проводником и относительно плохим изолятором от термических изменений и влияния температуры окружающей среды. Это означает, что нержавеющая сталь будет реагировать на колебания внутренней и внешней температуры и соответствующим образом передавать тепловую энергию. Труба из нержавеющей стали, по которой течет горячий раствор, будет теплой на ощупь, отдавая тепло окружающей среде, и если температура окружающей среды низкая, температура подаваемой жидкости также будет меняться по мере охлаждения металла.

В качестве альтернативы, трубы и фитинги из ПВХ являются хорошими изоляторами против горячего и холодного теплообмена, а также электропроводности. Колебания внешних температур не так быстро воздействуют на ПВХ, как на нержавеющую сталь, поскольку ПВХ обладает более высокими теплоизоляционными свойствами. Также ПВХ как материал не проводит электрический ток.



---



8) Срок службы

Срок службы материала трубопровода полностью зависит от того, для чего труба будет использоваться, а также от факторов окружающей среды, таких как воздействие погодных условий и химический состав почвы. Трубы, используемые для воды, часто служат дольше, чем трубы, используемые для химикатов, но часто подвергаются воздействию элементов. Трубы, защищенные от внешних воздействий, по своей природе служат дольше.

По сравнению с трубами из ПВХ и нержавеющей стали, ПВХ более устойчив к длительному воздействию воды, погодных условий (за исключением воздействия солнечного света и УФ-излучения) и химического состава почвы, что, в свою очередь, способствует увеличению срока службы для этих применений. Для неразлагающих применений, таких как вода, ПВХ может иметь срок службы 100 лет и более. Хотя такие металлы, как нержавеющая сталь, в целом долговечны, со временем они подвержены коррозионному воздействию, что в конечном итоге приводит к необходимости ремонта или замены.



---



9) Стоимость

Трубы и фитинги из нержавеющей стали имеют довольно большую закупочную цену по сравнению с ПВХ, исходя из текущих сравнений затрат. ПВХ — это легкий термопласт и синтетический материал, доступный по низким ценам, тогда как нержавеющая сталь — это тяжелый сплав металлов, стоимость которого зависит от марки и состава.

Для труб диаметром 1/2 дюйма сортамента 40 стоимость ПВХ может составлять всего 0,35 доллара США за фут, в то время как цены на трубы из нержавеющей стали сопоставимого размера могут составлять около 6,9 долларов США.8 на фут. Это аж в 20 раз больше разницы в стоимости. Обратите внимание, что цены указаны для труб малого диаметра. Как правило, цены увеличиваются с трубами большего размера из-за большего количества материала для изготовления.



---



Еда на вынос | Трубы и фитинги из ПВХ в сравнении с трубами и фитингами из нержавеющей стали

При сравнении труб и фитингов из ПВХ и нержавеющей стали пластик может превзойти металл или стать лучшим выбором во многих распространенных сценариях использования. Однако основы нашего сравнения показывают, что каждый тип сантехники имеет свои сильные и слабые стороны, которые меняются в зависимости от применения. Проще говоря, нержавеющая сталь лучше подходит для одних работ, а ПВХ идеально подходит для других.

ПВХ считается неагрессивным материалом, тогда как нержавеющая сталь является «не подверженным коррозии» материалом. ПВХ может хорошо подходить для работы с химическими веществами и обладает присущей ему устойчивостью ко многим кислотам, чего нет у нержавеющей стали. Для водопроводных труб ПВХ устойчив к коррозионному взаимодействию с водой, ржавчине и не так легко поддерживает рост микроорганизмов, как нержавеющая сталь. С точки зрения механической прочности, максимально-минимальных рабочих температур и стойкости к давлению нержавеющая сталь имеет преимущество. Тем не менее, ПВХ отличается превосходной изоляцией от горячих и холодных воздействий, устойчивостью к электропроводности и простотой установки.

Кроме того, пластиковые материалы, такие как ПВХ, значительно дешевле в покупке, применении и замене. Труба из ПВХ также намного легче по весу, что упрощает обращение, хранение и монтаж. Если вы ищете первоклассные трубы и компоненты из ПВХ, изготовленные из лучших сегодняшних производителей : мы их предоставляем. Если вам нужна дополнительная информация о пластиковых трубах, посетите наш ресурсный центр . По любым дополнительным вопросам, комментариям или потребностям в сантехнике, свяжитесь с нашей командой экспертов сегодня : мы всегда готовы помочь.



---

Другие ресурсы

5 простых шагов для соединения металлической трубы с ПВХ

Если вы домовладелец, скорее всего, у вас был проект или два, которые включали соединение металлических труб с ПВХ.

Это не так просто, как кажется! Это распространенная проблема, потому что, хотя они бывают разных размеров и стилей, на самом деле они не созданы друг для друга. Правильное их соединение помогает обеспечить надежную работу вашей сантехники. А еще приятно, когда все в порядке.

И если вы никогда не делали этого раньше, не волнуйтесь — мы вас прикроем, просто читайте дальше.

Содержание

• В чем разница между ПВХ и металлом?
• Особые меры предосторожности при соединении металлических и ПВХ труб
• Как соединить металл и ПВХ?
• Заключение

В чем разница между ПВХ и металлом?

ПВХ или поливинилхлорид — отличный выбор для внутренней сантехники, потому что с ним легко работать, он не ржавеет и его можно красить. Его также легче установить, чем металл, потому что он гибкий, а это означает, что вам не нужно беспокоиться о каких-либо острых краях, которые мешают вашим усилиям по установке. Однако ПВХ не так хорошо держит тепло, как металл. Если вы хотите изолировать свои трубы этим материалом, выберите трубу примерно на полдюйма меньше в диаметре, чем вам нужно.

В то время как металлические трубы гораздо более долговечны, чем трубы из ПВХ, они не ржавеют и не ломаются со временем, а также лучше удерживают тепло, чем трубы из ПВХ. Например: если у вас есть старый дом со старыми трубами, которые недостаточно изолированы, то металлические трубы будут лучше сохранять температуру воды в зимние месяцы, чем ПВХ.

Если вы выбираете между этими двумя материалами для внутренней сантехники (или если вас просто интересуют наши рекомендации), мы рекомендуем учитывать, какие работы необходимо выполнить, чтобы вам (или кому-то другому) .

Особая осторожность при соединении металлических и ПВХ-труб

Когда вы работаете над сантехническим проектом, трубы, которые не соединяются плавно, могут вызывать разочарование. К счастью, есть несколько вариантов решения этой проблемы между металлическими и ПВХ трубами. Ваши трубы будут те, по которым будет течь ваша вода, поэтому вы должны убедиться, что они правильно подключены, чтобы не было утечек.

Начнем с основ: не используйте клей! Клей не скрепит две трубы и может даже повредить их. Вместо этого используйте соединители. Соединители из ПВХ изготовлены из пластика и имеют на одном конце резьбовую заглушку, а на другом – вставку. Когда вы установите их на место, они будут надежно соединять трубы без использования клея. А если вам нужен клей, попробуйте вместо него использовать силикон — он не нанесет повреждений, как клей, и его можно будет легко удалить при необходимости.

ПВХ клей не прилипает к металлу; он образует только растворяющую связь с пластиком. Если это разрешено вашим кодом, вы можете герметизировать трубу на месте с помощью герметика, предназначенного для этого использования, после того, как вставите ее в резиновое уплотнение, которое входит в ступицу.

Как соединить металл и ПВХ?

При соединении труб из двух разных материалов необходимо помнить о нескольких вещах.

Во-первых, две трубы будут разных размеров (обычно труба из ПВХ больше, чем металлическая). Вы захотите измерить их так, чтобы они подходили друг к другу без каких-либо зазоров, но не были слишком тугими. Вы также хотите убедиться, что металлическая труба не будет подвергаться коррозии или ржавчине с течением времени.

Всегда следует соблюдать осторожность при соединении металлических и пластиковых труб, так как они могут вызвать коррозию. Чтобы избежать этого, убедитесь, что вы используете грунтовку, прежде чем склеивать материалы, и убедитесь, что они высохли, прежде чем пускать их в эксплуатацию.

1. Подберите правильные инструменты

Резьбовые соединители необходимы для соединения металлических и пластиковых труб. Это куски металла, которые бывают разных форм и размеров, и они предназначены для соединения двух кусков разных металлов вместе. Существует несколько различных типов соединителей, но все они работают одинаково: они прикрепляются к обеим трубам, а затем вставляются на место, когда трубы правильно выровнены.

Резьбовые соединители доступны в различных размерах, поэтому вам необходимо проверить размер ваших труб перед их покупкой. Металлическая внутренняя резьба должна быть соединена с пластиковой наружной резьбой. Соединение в конечном итоге выйдет из строя или протечет, если вы попытаетесь соединить его другим способом, с пластиковой розетки на металлическую вилку.

Причина, по которой вам нужно обратить внимание на внутреннюю и наружную резьбу, заключается в том, что пластик ПВХ, в отличие от металлических труб, гораздо легче растягивается. Когда охватывающая труба из ПВХ соединяется с охватываемой металлической трубой, давление на материал становится слишком большим, чтобы он мог выдержать.

2.

Отрежьте трубы

Сначала измерьте две трубы и отрежьте их в соответствии с вашими потребностями. Вы должны убедиться, что у вас достаточно трубы для необходимой длины, а также немного дополнительного места для ошибки.

Если вы хотите убедиться, что ваше соединение надежно, попробуйте использовать торцовочную пилу или ручную пилу для этого шага — это более точно, чем использование ножовки или копровальной пилы. Затем используйте разводной ключ, чтобы затянуть каждый конец трубы в фитинг. Убедитесь, что вы можете вставить их в разъемы и что трубы из ПВХ хорошо входят в них.

3. Соедините две трубы

Теперь, когда у вас есть все оборудование, вы можете соединить трубу из ПВХ с металлической трубой с помощью резьбового соединителя. Резьбовой соединитель позволит легко снимать трубы при необходимости в будущем.

Не торопитесь и не торопите этот процесс, потому что вы должны быть уверены, что не заденете трубы неподходящим клеем и не повредите их. Если вы не исправите их должным образом, в будущем могут возникнуть проблемы со сливом.

Вы также должны убедиться, что они правильно ввинчены друг в друга, чтобы они не протекали. Лучший способ сделать это — использовать гаечный ключ или головку с открытым концом (например, шестигранный ключ). Если вы не уверены, какое усилие требуется, проконсультируйтесь со специалистом!

Кроме того, охватываемые концы, где была обрезана резьба, могут испортиться до такой степени, что они будут протекать, когда вы навинчиваете на них новый охватывающий фитинг. Так что попытайтесь перейти на женскую примерку, которая уже есть.

4. Герметизируйте смазкой

После того, как ваши трубы будут соединены с помощью резьбовых соединителей, нанесите герметик/смазку на оба конца точек соединения (соединения) с помощью аппликатора или кисти. В зависимости от толщины и прочности ваших уплотнений этот шаг может занять больше времени, чем необходимо — имейте в виду, что если вы оставите его слишком долго без нанесения какого-либо герметика или смазки, это может привести к образованию ржавчины, что может привести к

Нанесите немного эпоксидного клея вдоль края, где ваши трубы соприкасаются, затем прижмите их друг к другу, чтобы они были прочно соединены. Дайте им постоять около 30 минут, прежде чем продолжить свой проект.

Чтобы убедиться, что ваше соединение не протекает, мы рекомендуем использовать жидкие герметики Seal-A-Matic II или III на всех стыках между металлическими и трубными системами из ПВХ.

5. Используйте тефлоновую ленту для герметизации двух труб

Помимо смазки, вы также можете использовать тефлоновую или водопроводную ленту. Однако, если вы пытаетесь соединить две трубы разного размера или из разных материалов, то тефлоновая лента не сможет защитить их от протечек при разборке.

Использование тефлоновой ленты предотвратит протечки труб, а также может использоваться для гидроизоляции. При соединении двух труб важно использовать тефлоновую ленту, потому что она предотвратит их повреждение во время соединения, а значит, они смогут правильно работать вместе.
