Монтаж труб из сшитого полиэтилена своими руками

Монтаж труб из сшитого полиэтилена – это мероприятие, направленное на обустройство своими руками высокопрочных, долговечных и надёжных внутренних коммуникационных сетей и систем с применением специальных фитингов.

Содержание

О трубах

PEX-трубы на основе сшитого полиэтилена активно применяются мастерами при обустройстве самых разных низкотемпературных отопительных систем и с максимальными показателями нагрева теплоносителя до уровня 80-85°С. Ключевые различия таких изделий представлены:

длиной;
диаметром;
толщиной стенок.

Доступная по цене и достойная по качеству альтернатива пластиковым трубам очень легко монтируется своими руками без применения дорогостоящего профессионального оборудования, что сокращает расходы на установку труб отопления, а также сетей для водоснабжения и системы «тёплый пол».

При изготовлении труб РЕХ используется технология сшивки полиэтиленов на молекулярном уровне. Образованием поперечных связей в цепочках углеводородных молекул обеспечивается высокие показатели жёсткости, термостойкости и прочности с наличием эффекта так называемой «памяти формы». В соответствии с производственной технологией, показатели процента сшивки могут быть очень разными:

«a» – пероксидный катализатор при 85-90%;
«в» – силановые полимеры в пределах 70%;
«c» – радиационное воздействие при 60%;
«d» – азотный катализатор в пределах 70%.

Помимо стойкости к ударам при резко отрицательном температурном воздействии, современные трубы из сшитого полиэтилена для отопления и систем водоснабжения домовладений загибаются без появления заломов, а также принимают изначальную форму даже после процесса значительного растягивания.

Способы присоединения элементов

Сегодня PEX-трубы реализуются в специальных бухтах, поэтому самостоятельно подобрать оптимальную длину, чтобы выполнить качественный монтаж труб из сшитого полиэтилена с самым минимальным количеством швов и стыкований не составит труда. Диаметр трубных элементов (в дюймах или мм) подбирается с учётом ключевых типовых характеристик монтируемой системы и вида комплектующих, используемых для выполнения подсоединений.

Своими руками и без применения сложного профессионального инструмента стыкование труб отопления и беспроблемно работающих систем для водоснабжения осуществляется посредством специальных фитингов, угловых изделий и кранов. Разновидностей фитингов немного, но каждая из них обладает своими особенностями и характеристиками, что нужно учитывать в процессе выбора.

Обжимные фитинги

Метод обжимного типа относится к категории механических подсоединений, но имеет отличия от компрессионного варианта. Отличием обжимных муфт является образование неразъёмного типа соединения с цанговым расширителем и пресс-фитингами. Технология работ:

монтаж кольца на трубе;
расширение раструбной части;
вставка штуцера на место расширителя;
установка кольца с его обжимом при помощи пресса.

Установка муфты на концевую часть трубы и непосредственный процесс прессования обеспечат вполне достойные показатели соединения, но при нарушении технологии уровень надёжности и герметичность не будут гарантированы.

Электросварные

Монтажные работы в системах отопления и водоснабжения, обустраиваемых на основе сшитого полиэтилена, потребуют применения специальных фитингов, изготавливаемых из полиэтилена марки «ПЭ-80» и «ПЭ-100». Их внутренняя часть обладает нагревательными спиралевидными элементами, а внешняя – парой присоединительных участков для электроконтактов. Технология работ:

зачистка внешнего участка трубы;
вставка муфты до ограничительной части;
установка контактов сварки;
сварочные мероприятия.

При выборе режима работы сварочного оборудования для получения прочного электросварного соединения учитывается вид PEX-труб, а также их диаметр и показатели толщины, что особенно важно для магистральной системы. Сварной тип соединения является сегодня одним из наиболее удобных и самых простых в исполнении вариантов, не требующих наличия профессиональных навыков.

Компрессионные

Вариант обеспечивает соединения на трубопроводных системах разного типа без применения сварки или резьбового стыкования, способен выдержать необходимый уровень давления и вибрационное воздействие. Технология работ:

установка обжимного гаечного элемента;
монтаж разрезной кольцевой части;
плотная вставка штуцера;
накручивание гайки.

Компрессионные фитинги представлены гайкой, штуцером, разрезным кольцом, что обеспечивает очень высокую надёжность и долговечность разъёмных соединений. Такие фитинги, как правило, изготавливаются из стандартной пищевой латуни, которая устойчива к вымыванию цинка. Достойной заменой является применение в работе соединителей на основе полифенилсульфона (PPSU), удобных при выполнении скрытого монтажа.

Какие лучше?

Следует отметить, что фитинги целесообразно приобретать у того же производителя, что и сами трубы из сшитого полиэтилена. Даже в условиях одинаковых заявленных размеров разница в показателях диаметра продукции от разных производителей часто составляет порядка 0.5 мм, что заметно осложняет монтаж труб из сшитого полиэтилена. Для организации системы водоснабжения или высокоэффективных отопительных сетей открытым способом, как правило, применяются особые компрессионные муфты.

Отличием обслуживаемых соединений является необходимость периодического подкручивания с целью сохранения высокого уровня надёжности. Аналогичный способ монтажа применяется при организации магистралей временного типа.

Обжимной способ может использоваться при скрытом монтаже систем разного назначения. При этом окончательная укладка и сокрытие трубопроводных сетей выполняются после того, как будет проверена целостность и герметичность всех соединений монтируемой системы в условиях максимального давления. Прокладка магистральных сетей значительного диаметра потребует использования электросварных фитингов.

Правила монтажа

Самостоятельный монтаж труб из сшитого полиэтилена потребует использования минимального количества инструментов, но проведение установки предполагает учёт свойств такого материала, составление плана работ и приобретение необходимых комплектующих. Монтаж труб из сшитого полиэтилена без привлечения профессиональных мастеров (своими руками) при очень большом диаметре трубопровода и достаточно высоком уровне давлении в системе – это значительные усилия, прикладываемые при формировании любого механического соединения достойного качества.

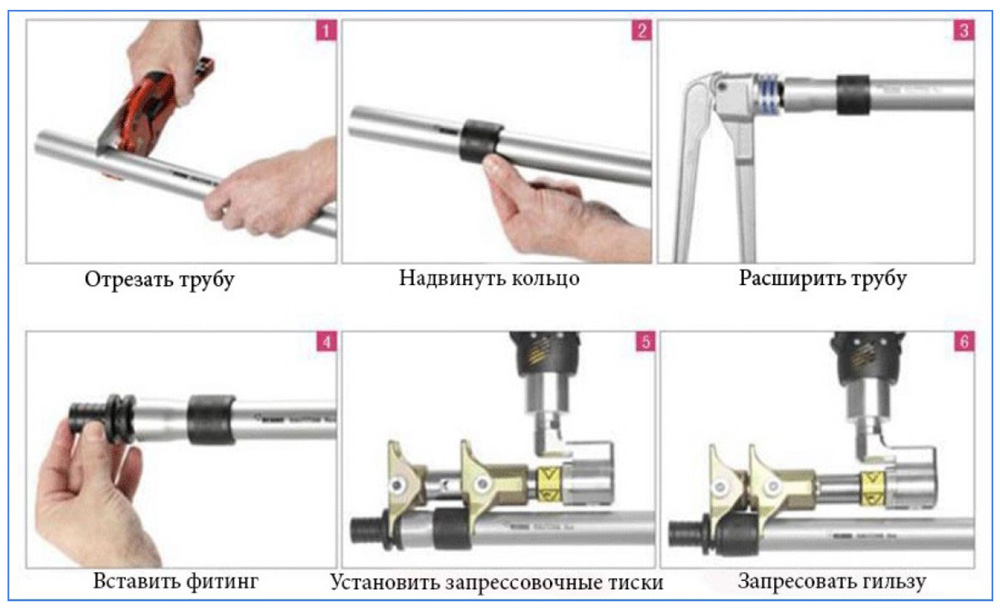

Посредством опрессовки получается герметичное соединение, сохраняемое в течение всего времени эксплуатации трубопровода. Правила такой установки предполагают обрезку трубы под прямым углом, её зачистку и формирование фаски. На отводной участок надевается обжимная специальная муфта, после чего внутрь самого канала вставляется штуцер пресс-фитинга до упора и производится максимально плотный обжим муфты при помощи пресс-клещей. Самым надёжным для труб из сшитого полиэтилена сегодня принято считать доступную пресс-технологию монтажа систем отопления и водоснабжения, которая осуществляется с применением специальных несложных устройств.

Первый вариант такого метода заключается в насаживании на отвод гильзы и растягивании отверстия расширителем с удобными раздвижными ручками. В доведённое до нужного диаметра входное отверстие нужно установить до упора штуцер, покрытый смазкой. Передвижение пресс-гильзы к краям отвода позволяет оставить небольшой зазор, что обеспечивает притягивание надвижной гильзы к штуцеру натяжными пресс-клещами.

Второй вариант монтажа требует применения фитинга, представленного телом со штуцером и кольцом. Процесс монтажных работ осуществляется специальным расширительным инструментом, который воздействует на трубу и кольцо, установленное на отвод, что позволяет вставить в получившийся раструб штуцер фитинга. Дополнительное уплотнение обеспечивает наличие в трубах из РЕХ эффекта «памяти формы».

Выводы

Прежде чем приступить к осуществлению монтажа труб из сшитого полиэтилена своимир уками, рекомендуется начертить общую и максимально подробную схему прокладки трубопроводной сети с указанием всех участков соединений, устанавливаемых фитингов и кранов. Количество материалов и комплектующих элементов рассчитывается в соответствии с чертежом.

Обязательно нужно подготовить рабочий инструмент: ножницы для резки отводов, разводные ключи и сварочный инструмент. Гарантированно высокое качество результата и надёжность всей установленной системы обеспечит не только правильный монтаж, но также применение труб РЕХ и аксиальных фитингов.
