Настройка мембранного расширительного бака для отопления: Мембранный расширительный бак для отопления

Содержание

какое должно быть и как проверить

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

  1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
  2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака.

Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан.
    В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

h3_2

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

  1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
  2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
  3. Открутить колпачок ниппеля и подсоединить к нему насос;
  4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
  5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
  6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
  7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Мембранный расширительный бак для системы отопления

Для любой отопительной системы нужна установка специального оборудования, компенсирующего расширение теплоносителя. Такое требование обусловлено возможным повреждением батарей, труб и теплообменников котла.

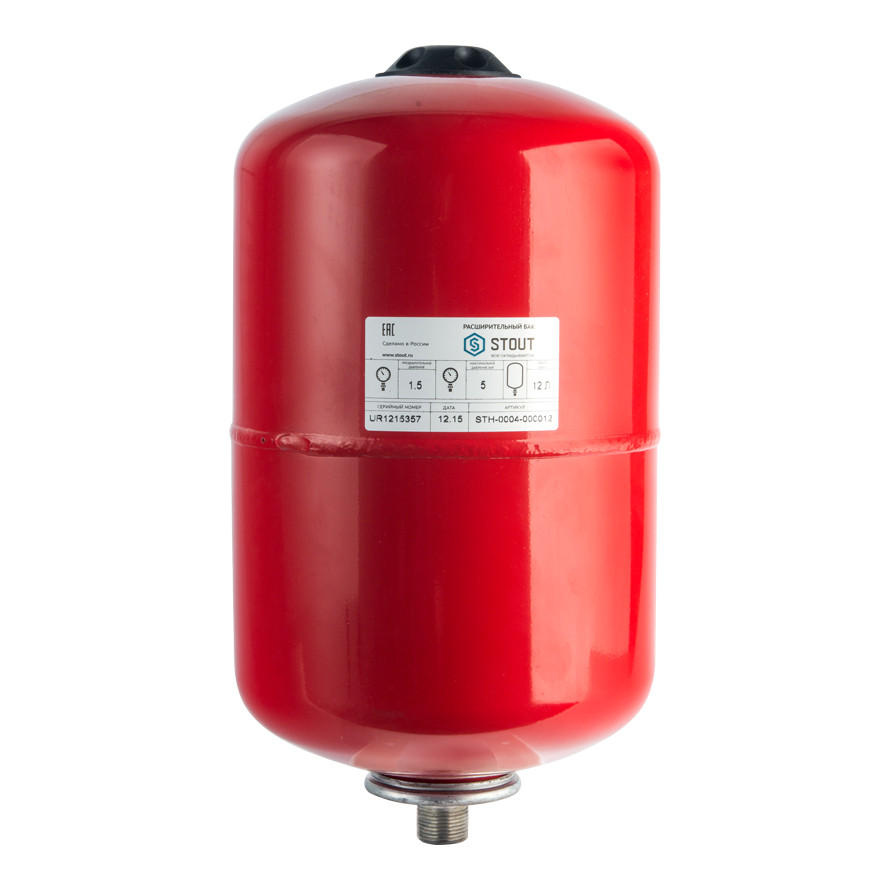

Расширительный бак мембранного типа

Кроме клапана также обязательна установка мембранного расширительного бака, от работы которого во многом зависит эффективность и безопасность работы всей системы в целом.

Устройство и принцип работы расширительных баков для отопления

Расширительные бачки, как и обогревательные системы, бывают:

  • закрытого типа,
  • открытого типа.

Открытый расширительный бачок — это изготовленная из нержавеющей стали емкость в виде параллелепипеда, устанавливаемая в наивысшей точке системы, чаще всего на чердаке.

Как выглядит открытый расширительный бачок

К баку подсоединяются несколько труб:

  • магистральная;
  • циркуляционная;
  • сигнальная.

В системах открытого типа теплоноситель перемещается под воздействием естественной гравитации без установки насосов.

Вопреки относительно небольшим затратам на обустройство и легкость обслуживания, открытые системы стремительно теряют свою популярность по причине слишком большого количества слабых мест:

  • необходимость обязательного отслеживания уровня воды в бачке по причине интенсивного испарения теплоносителя в открытых сосудах;
  • необходимость добавления воды по мере необходимости;
  • невозможность использования антифриза в связи с открытостью бака, испаряющегося еще быстрее воды;
  • необходимость устройства дренажа либо подводa канализации, так как иногда случается перелив находящейся в расширительной емкости воды;
  • наличие эффективной теплоизоляции с целью предотвращения замерзания теплоносителя в открытой расширительной емкости;
  • необходимость дополнительного приобретения соединительных частей и труб для установки на чердаке расширительного бака мембранного типа;
  • появление ржавчины на радиаторах и трубах, образование пробки, связанное с попаданием в отопительную сеть из расширительного сосуда воздуха.
Схема открытого бачка

Сфера применения: системы с открытыми емкостями устанавливаются преимущественно для обогрева зданий малой площади в один этаж. В больших домах целесообразно устанавливать систему закрытого типа.

Устройство закрытого мембранного расширительного бака

Закрытый мембранный расширительный бак разделяется гибкой мембраной на отсеки для:

  • жидкости, куда поступает образовавшийся при нагревании избыточный теплоноситель;
  • газов, где под давлением находится воздух, а в некоторых случаях - инертный газ либо азот.
Конструкция закрытого расширительного бака

Принцип работы мембранного расширительного бака:

  • увеличение температуры теплоносителя приводит к тому, что все больший его объем подается в отсек;
  • объем газового отсека сокращается, а давление в нем нарастает;
  • критическое давление приводит к включению предохранительного клапана и сбросу лишнего давления.
Как устроены закрытые баки

При охлаждающейся отопительной системе наблюдается противоположный процесс: мембранный расширительный бак возвращает воду обратно в трубопровод.

Виды мембранных бачков

Устройство расширительного бака мембранного типа кажется простым только сначала. Для каждой системы следует подбирать свой тип, в наиболее полной мере отвечающий предъявляемым требованиям и условиям эксплуатации.

Фиксированный бак

Особенностью такого вида является невозможность разборки конструкции, то есть мембрану нельзя достать и заменить на другую.

Несмотря на кажущийся существенным недостаток, такие баки обладают весомым плюсом - низкой ценой. Именно по этой причине они востребованы в небольших системах со стабильным давлением.

Часто при расчетах указанное производителем давление принимается неизменным, но при возможном превышении допустимого параметра расширения теплоносителя следует подобрать мембранный бак для отопления иного типа.

Фланцевые бачки со сменной мембраной

В их конструкции предусмотрено наличие фланца, позволяющего заменить износившуюся мембрану. Таким образом регулируется объем бачка, и появляется возможность установки мембран различной степени упругости.

Бак со сменной мембраной

В мембранном баке такого типа допускается непостоянное давление с большой долей вероятности повышения. Примеры: котлы на твердом топливе, в которых нет возможности оперативно отрегулировать нагрев воды.

Баки выпускаются в горизонтальном и в вертикальном исполнении.

Баки различной формы

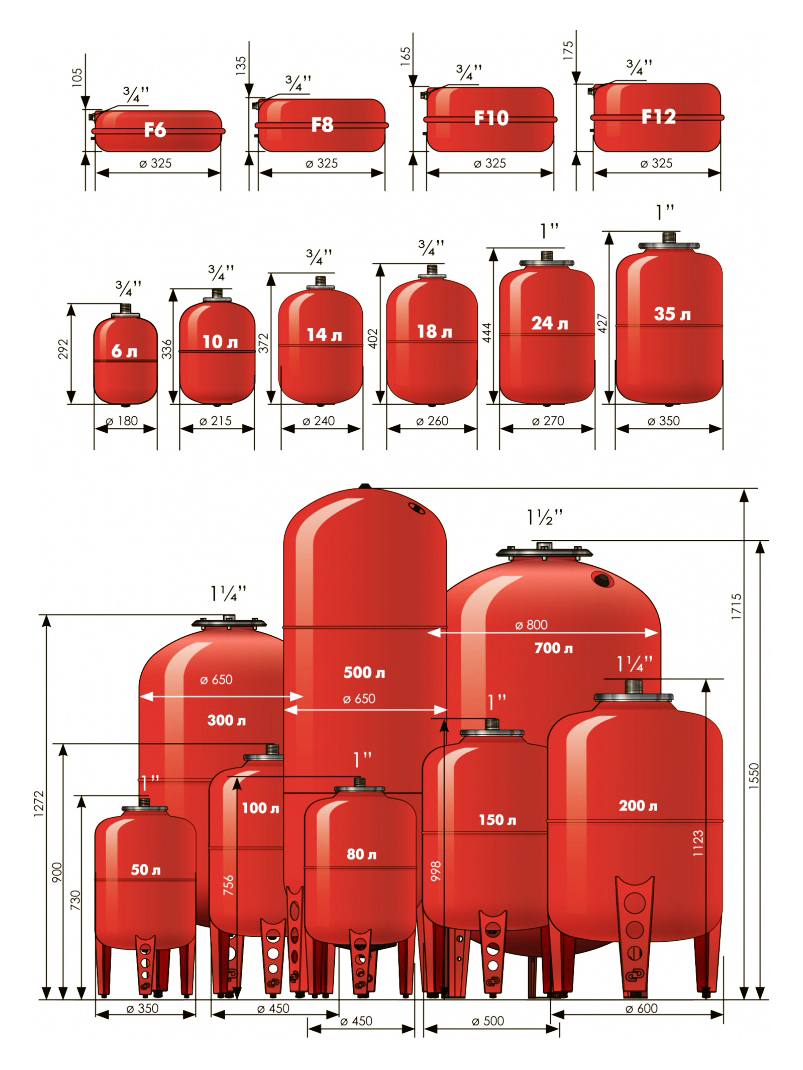

Оптимальный объем бачка связан с его геометрической формой. Для домашних отопительных сетей с небольшой протяженностью труб лучше подбирать плоские устройства, а для имеющих большую протяженность систем больше подходят конструкции цилиндрической формы.

Расчет объема мембранного бака

По одной из методик за требуемый объем расширительного сосуда принимается порядка 10% от суммарного объема циркулирующего в системе теплоносителя. Данный подход основывается на том, что показатели теплового расширения теплоносителя не превышают значения 0,08 при добавлении гликоля до 90% и нагревании до 100°С. Этот метод расчетов достаточно приблизительный, так как не берет в расчет давление в системе.

Для более точного определения требуемого объема бака рекомендуется воспользоваться формулой:

V = C*Bt/(1-( Pmin/Pmax)), где:

  • С - объем теплоносителя;
  • Bt - параметр теплового расширения теплоносителя;
  • Pmin - начальное (настроечное) давление в сосуде;
  • Pmax - допускаемое давление в системе (при котором происходит срабатывание предохранительного клапана).

Суммарный объем (С) используемого в системе теплоносителя рассчитывается по всем ее элементам. Это значение обычно приводится в технической части проекта отопления.

Значение параметра расширения жидкости (Bt) зависит от ее состава и температуры. В отопительных системах индивидуальных домов в качестве теплоносителя в основном применяется вода, но для улучшения характеристик можно добавить гликоль. Табличное значение параметра приведено в специальной литературе либо на тематических интернет-порталах.

Значение настроечного давления (Pmin) принимается равным значению начального давления в системе при не нагретом теплоносителе.

Максимальное давление (Pmax) ограничивается наименьшей из всех величиной, допускаемых для отдельных узлов. Это значение определяет момент включения предохранительного клапана.

Полученная расчетная величина (V) характеризует прибавление объема жидкости при ее нагревании.

Расширитель подбирается исходя из полученной расчетной величины и коэффициента заполнения. Этот коэффициент можно определить по специальным таблицам в зависимости от начального и наибольшего давления, которые легко можно отыскать в специальной литературе.

Требования к установке

Монтаж бака нельзя назвать сложной работой, поэтому можно обойтись и собственными силами.

Схема систем отопления открытого и закрытого типа

При установке нужно строго выполнять следующие требования:

  • не следует устанавливать бак в помещениях с отрицательной температурой;
  • установить бак можно в любой точке системы до разветвления;
  • особое внимание необходимо уделять надежности крепления, так как при наполнении бака жидкостью вес его значительно увеличивается;
  • все соединения должны быть герметичны;
  • не допускается применение герметиков, так как они ухудшают трение между корпусом и мембраной;
  • не рекомендуется размещение сосуда на выходной трубе сразу за котлом.
Нельзя прикреплять мембранные баки большого объема (свыше 30 л) к несущим конструкциям. В большинстве случаев они оборудованы ножками для установки на пол.

Рекомендации по установке

Устанавливая мембранный расширительный бак в систему отопления, следует учесть следующее:

  • окружность патрубка обычно равна 3/4, поэтому в «обратке» следует предусмотреть наличие совпадающего резьбового канала;
  • проведению работ не должны мешать части системы либо посторонние предметы;
  • нужно полностью исключить любую нагрузку на расширительный бак для водоснабжения или отопления;
  • рекомендуется использовать прокладки из паронита, обладающие требуемой устойчивостью к воздействию повышенных температур и давления;
  • для регулирования и поддержания давления в газовом отсеке следует непременно оборудовать расширитель воздушным клапаном.

Всякий раз после включения закрытой системы на мембрану действует высокое давление, по этой причине как минимум один раз в 2 года необходима проверка состояния мембраны и при необходимости ее замена.

Какие бывают мембраны для бака

Устанавливая мембранные расширительные баки для отопительных систем необходимо постараться избегать серьезных ошибок, приводящих к некорректной работе оборудования.

Самая серьезная из них - это неверное указание максимального давления в газовом отсеке. Оно должно составлять 85-90% от критического, иначе мембрана перестанет расширяться по направлению к отсеку, что чревато прорывом труб и выходом из строя батарей отопления. Лучшее решение такой проблемы — установка рабочего поверенного манометра.

Перед установкой бака следует убедиться в его отсутствии в котле. Если согласно расчетам его объема недостаточно, то можно установить дополнительный бак.

Рекомендации по выбору

При выборе бака особое внимание нужно обратить на его конструкцию. Если не ожидается критических перепадов давления, то лучше предпочесть недорогой фиксированный бак. В ином случае потребуется установка расширительного разборного бака, так как замена мембраны обойдется значительно дешевле, чем замена всей конструкции полностью.

Дополнительные факторы, которые нужно учесть при выборе:

  • толщина стенок: должна составлять не менее 1 мм;
  • тип внешнего и внутреннего покрытия: изготовленный из металла корпус не должен подвергаться коррозии;
  • объем жидкостного отсека: не должен быть слишком большим во избежание снижения температуры теплоносителя в трубах;
  • конструкция емкости: она может быть горизонтальной или вертикальной, в других положениях его установка запрещена.
Расширительный бак в помещении

Несмотря на кажущуюся простоту такого элемента отопительной системы, как бак для воды, его выбор и установка требуют немало внимания и скрупулезности даже в мелочах. Серьезное отношение позволит избежать любых неприятностей и сделать обогрев частного дома эффективным и безопасным.

Видео по теме:

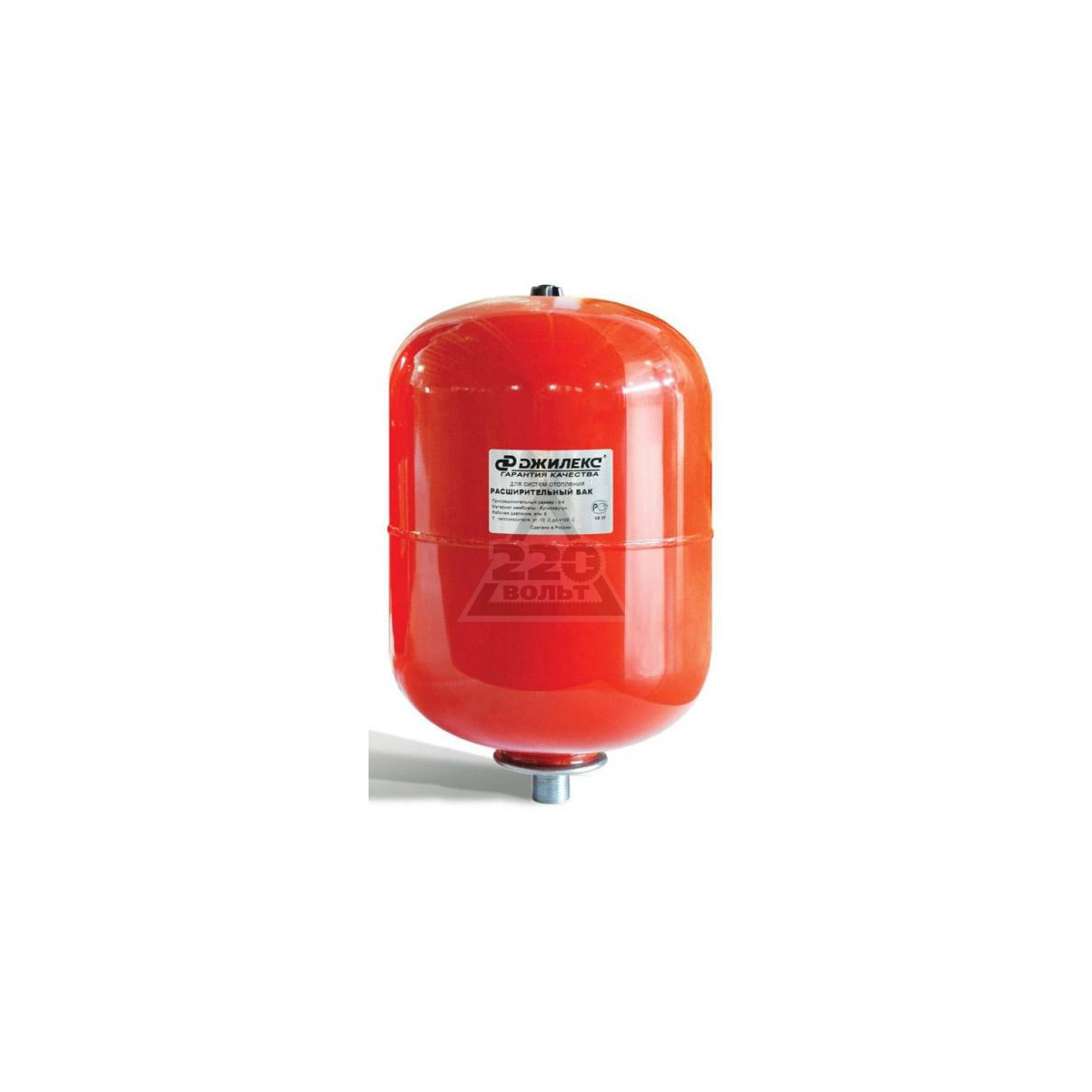

Мембранный расширительный бак системы отопления

Расширительный бак — очень важный элемент в системе отопления. С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

  • с тепловыми насосами и солнечными коллекторами;
  • с автономным источником тепла;
  • подключенных к сети центрального теплоснабжения по независимой схеме;
  • с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным количеством преимуществ:

  • не загрязняют воду;
  • низкие расходы при эксплуатации;
  • легкий монтаж;
  • безопасность, надежность;
  • установка в любой части дома;
  • невозможность выливания воды из бака;
  • отсутствие потерь тепла;
  • минимальная подача воздуха;
  • мембраны из натуральной резины и бутила могут применяться в питьевом водоснабжении;
  • применяются при любом типе воды;
  • удобны в использовании;
  • радиатор и котел из-за отсутствия контакта воды и воздуха служат дольше, чем обычно.

Расширительные мембранные баки используются в закрытых отопительных системах и обеспечивают надежную работу котла.

Совет. Выбирая мембранный бак, следует отдать предпочтению бакам закрытого типа, которые значительно лучше открытых.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус, внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

  • баллонного;
  • диафрагменного.

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет. Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

  • диапазон рабочих температур;
  • длительный срок службы;
  • санитарные и гигиеничные требования;
  • устойчивость к воздействию высоких температур;
  • динамичность.

Совет. Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких объемов:
  • трубопровода;
  • отопительного прибора;
  • котла.

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак с объемом 50 литров.

Если объем расширительного мембранного бака будет меньше чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет. Если в замкнутую отопительную систему поставить предохраняющие клапаны, то можно избежать повышения давления и защитить всю систему.

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

  • ступенчатый ключ;
  • газовый ключ;
  • трубы пластиковые;
  • разводной ключ.

Устанавливая мембранный расширительный бак в систему отопления, нужно очень тщательно и внимательно проверять герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подсоединяется к трубопроводу, который находится ближе всего к котлу. Также для предотвращения повышения давления необходимо установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

  • устанавливать мембранный бак до разветвления;
  • в комнате должна быть постоянно температура выше 0;
  • место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим;
  • перепроверить расчеты перед установкой;
  • Если объем бака больше 30 литров, то он не крепится к стене, а ставится на ножки;
  • На выходе бака, следует установить манометр для контролирования давления, а на входе — обратный клапан, если нет насоса.

Совет. Для того чтобы продлить срок службы отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность, потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо учитывать индивидуальные особенности системы и подбирать под нее.

Оцените статью: Поделитесь с друзьями!

Расширительный бачок для отопления своими руками закрытого и открытого типов

На чтение 10 мин. Просмотров 27 Опубликовано Обновлено

Как можно эффективно стабилизировать давление в системе отопления? Решение этой задачи заключается в применении комплексных мер, в том числе – установка специальных компонентов. Одним из них является расширительный бачок для системы отопления: закрытый, открытый, давление в которых должно быть стабильным при любых режимах работы.

Назначение расширительных емкостей отопления

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

  • В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
  • При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
  • Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
  • Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Для системы с принудительной циркуляцией запрещено ставить расширительный бак открытого типа. Он не сможет обеспечить требуемую герметичность.

Расширительный бак открытого типа

Расширительный бак для гравитационной системы отопления

Самой простой разновидностью являются открытые модели. В большинстве случаев они представляют собой негерметичную емкость, устанавливаемую в самой верхней точке системы. Это важный момент, так как расположение расширительного бачка в системе отопления напрямую влияет на функциональные и эксплуатационные качества.

Основной принцип работы расширительного бачка в системе отопления гравитационного типа заключается в компенсации теплового расширения теплоносителя. Этот элемент можно изготовить самостоятельно, либо приобрести заводскую модель. Важными эксплуатационными параметрами для бака открытого типа являются:

  • Устойчивость материала изготовления к постоянному воздействию воды и резким перепадам температур. Лучше всего себя зарекомендовали изделия из нержавеющей стали;
  • Правильно рассчитанный объем, напрямую зависящий от количества воды в системе;
  • Невозможность изменения месторасположения. Это обусловлено конструкцией.
Усовершенствованный открытый расширительный бак

До того как установить расширительный бачок в системе отопления открытого типа нужно ознакомиться с его преимуществами. Главным из них является доступная стоимость и простой монтаж. Помимо традиционной схемы можно сделать небольшую модернизацию. Для этого кроме патрубков соединения к магистрали монтируются дополнительные – контролирующий минимальный уровень жидкости и соединенный с трубой подпитки для пополнения системы.

Одним из недостатков такой конструкции является постоянное испарение теплоносителя из системы. На первый взгляд, это показатель незначителен, но если установка расширительного бачка отопления была выполнена на неотапливаемом чердаке – разность температур воздуха и теплоносителя пагубно скажется на КПД системы.

Выход из подобной ситуации – утепление стенок емкости и установка верхней крышки с плотным прилеганием. В таком случае скорость испарения воды значительно снизиться, а внешние факторы не будут влиять на температурный режим работы.


Для того чтобы сделать расширительный бачок для отопления своими руками можно подобрать соответствующую емкость и установить в нее соединительные патрубки.

Не рекомендуется монтировать пластиковые емкости, так как в большинстве случаев они не рассчитаны на высокое температурное воздействие. Оптимальный вариант – герметичная конструкция из оцинкованного металла.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

  • Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
  • Вид мембраны – баллонная или диафрагменная;
  • Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Но как будет работать расширительный бачок в системе отопления, если его параметры не соответствуют требованиям? В этом случае он просто не будет выполнять своих функций.

Замена мембраны

Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

  • На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
  • Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
  • Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Даже в небольшой системе отопления роль расширительного бака важна. Для автономной схемы можно использовать небольшие емкости с горизонтальным или вертикальным монтажом.

Расширительный бак своими руками

Чертеж открытого расширительного бака

Можно ли и как сделать расширительный бачок для отопления? В силу сложности конструкции закрытого типа в домашних условиях ее изготовить затруднительно. Поэтому рассмотрим технологию и порядок действий для сварки открытой емкости для отопления.

В качестве материала изготовления лучше всего выбрать листы нержавеющего железа. Однако могут возникнуть трудности с их сваркой. Поэтому для производства расширительного бачка для отопления только своими руками чаще всего используют оцинкованный металл. Толщина листов обычно составляет от 0,8 до 1,5 мм.

Объем конструкции должен составлять 5% от общего количества воды в системе. Также нужно учитывать степень расширения теплоносителя. Для воды этот показатель равен 0,3% на каждые 10°, т.е. если общий объем теплоносителя составляет 300 л, то вместимость расширительного бака должна быть не менее 15 л. Исходя из этих данных, определяются габариты будущей конструкции.

Для того чтобы сделать расширительный бак для отопления самостоятельно нужно выполнить следующие действия:

  • Составить чертеж с учетом рассчитанного объема емкости;
  • С помощью «болгарки» вырезать из листов заготовки. Нужно помнить, что при формировании сварочных швов фактические размеры бака будут меньше;
  • Вырезаются отверстия для последующей сварки патрубков, выполняется их монтаж;
  • Соединение стенок конструкции, проверка герметичности.

Для защиты от попадания мусора и предотвращения испарения теплоносителя рекомендуется установить верхнюю крышку. С ее помощью можно осуществлять ревизию расширительного бачка открытого типа.

Установку самодельного расширительного бачка отопления можно делать только после монтажа всей системы. В противном случае велика вероятность несостыковки патрубков.

Расчет мембранного бака

Коэффициенты заполнения расширительного бака

Перед тем как установить расширительный бачок с мембраной в системе отопления нужно выполнить расчет его объема. Простая схема для отрытой емкости в данном случае не подходит. Для этого нужно воспользоваться другой методикой.

Определяющим параметром будет коэффициент заполнения расширительного бака закрытого типа. Сначала нужно вычислить максимальный объем расширения воды в системе по следующей формуле:

Где Е — Коэффициент теплового расширения, С — Общий объем теплоносителя в системе, Рмин — Начальное давление в системе, Рмакс — Максимально допустимая величина давления, Кзап — Коэффициент заполнения бака при различных значениях давления. Данные берутся из таблицы.

Значения давления должны быть точными. В противном случае, независимо от расположения расширительного бачка в системе отопления, он не будет выполнять своих функций или быстро выйдет из строя. Рекомендуется к получившимся расчетным показателям прибавить 5% для запаса. Он может потребоваться при установке дополнительных секций радиаторов в системе и увеличения общего объема теплоносителя.

Перед приобретением мембранного бака нужно ознакомиться с инструкцией от производителя. В ней указаны особенности выбора и монтажа для этой модели.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления. Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией. Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

  • Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
  • Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
  • При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки — один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

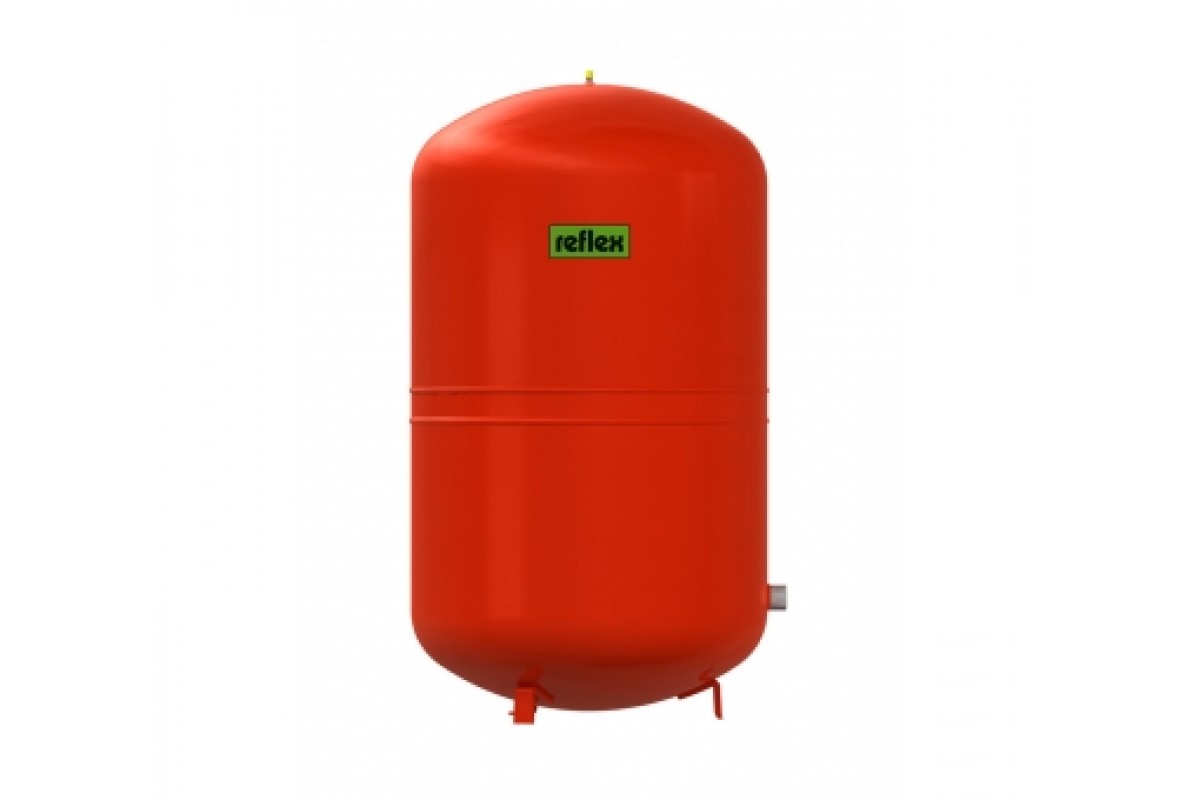

Бак расширительный мембранный. Устройство, монтаж, нормы

    Расширительный бак  предназначен для компенсации колебаний объёма воды образующихся при изменении её температуры в замкнутом контуре системы отопления. Вода — несжимаемая жидкость и при нагреве увеличивает свой удельный объём. В замкнутом контуре системы отопления нагрев воды и последующий за ним прирост объёма, повлечёт за собой существенное повышение давления способное разрушить элементы системы отопления. При разогреве системы отопления избыточный объём воды поступает в расширительный бак растягивая мембрану и сжимая воздух, а в момент охлаждения дефицитный объём вытесняется из бака сжатым воздухом. Незначительные утечки теплоносителя в системе отопления, также компенсируются водой вытесняемой из расширительного бака, если резервный объём предусмотрен при его расчёте.

Сфера применения:
Расширительные баки устанавливают в системах отопления и водоснабжения, на котельных и просто в замкнутых контурах с подводом тепла к воде.В системах отопления мембранные расширительные баки устанавливают при тепловой мощности менее 6МВт, так как в системах большей мощности, как правило, постоянные утечки воды требуют круглосуточной работы подпиточных насосов.

Достоинства :
 - Возможность установки в любой точке системы отопления.
 - Вода не контактирует с воздухом и не насыщается кислородом способствующим коррозии элементов системы отопления.

Недостатки:
 - Высокая цена по сравнению с баками открытого типа.
 - Больший объём по сравнению с открытыми расширительными баками.
 - Давление в системе отопления колеблется в зависимости от температуры теплоносителя (при максимальной температуре — максимальное давление).

Устройство и конструкция расширительного бака

   Устройство расширительного бака — герметичный стальной сосуд, разделённый эластичной водонепроницаемой мембраной на две части. В одной части предусмотрен патрубок для подключения к системе отопления, а вторая часть заполнена газом (обычно азотом). В газовой части предусмотрен ниппель необходимый для создания начального давления. В мембранных расширительных баках вода не контактирует с воздухом, что существенно снижает её коррозионную активность, а давление в баке и в системе отопления может колебаться в широком диапазоне. Закрытые баки неприхотливы к монтажу, они могут устанавливаться горизонтально или вертикально, иметь плоский или цилиндрический корпус, стоять на ножках или крепиться на стене. Мембрана может быть сменной или не сменной. Цена расширительных баков со сменной мембраной, выше цены бака такого же объёма но с несъёмной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того, в расширительных баках со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии. Бутиловая мембрана применяется в расширительных баках для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью. EPDM мембрана из этилен пропилена устанавливается при температуре воды от -10°C до +100°C и также, как каучуковая - не исключает диффузию воды.Каучуковая мембрана применяется как правило в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды. Расширительные баки каучуковой мембраной, как правило не комплектуются. Мембранные расширительные баки широко применяются в современных системах отопления и практически вытеснили открытые расширительные сосуды.

Достоинства мембранных расширительных баков:
 - Исключает поглощение водой воздуха
 - Устанавливается в любом месте системы отопления
 - Неприхотлив к монтажу и имеет массу различных конструкций
 - Широкий диапазон допустимых давлений в системе отопления

Недостатки мембранных расширительных баков:
 - Возможен разрыв мембраны
 - Необходим предохранительный клапан
 - Давление в системе отопления изменяется в зависимости от температуры воды
 - Цена мембранных расширительных баков больше чем у открытых емкостей

   Конструкция расширительного бака открытого типа — стальная ёмкость с люком в верхней части, двумя патрубками в нижней и одним в средней части бака. Две трубки в нижней части необходимы для создания циркуляции воды через бак, а трубка в средней части необходима для контроля уровня воды и выводится через кран в дренаж. Безнапорные расширительные баки применялись в системах водяного отопления с самого начала их существования, устанавливались они на чердаках или лестничных клетках зданий.

Достоинства безнапорных расширительных баков
 - Простая конструкция
 - Выполняет функцию воздухосборника и воздухоотводчика
 - Низкая цена - по сравнению с мембранным расширительным баком

Недостатки открытых расширительных баков
 - Обязательная тепловая изоляция
 - Монтаж в верхней точке системы отопления
 - Соединение тремя трубами с тепловым пунктом
 - Насыщение воды кислородом и как следствие высокая коррозионная активность

Принцип работы расширительного бака

   Принцип работы расширительного бака — рассмотрен на примере напорного мембранного бака подключённого к замкнутому контуру системы отопления. Вода при нагреве увеличивает свой удельный объём. Так, например, при температуре в 20°C один килограмм воды занимает объём в 1,002 дм3 (литра), а при температуре в 90°C увеличивается в объёме до 1,036 дм? (литра). То есть, каждый килограмм воды при нагреве от комнатной температуры 20°C, до максимальной для системы отопления температуры 90°C, увеличил свой объём на 3,4%. Вода — несжимаемая жидкость, поэтому даже незначительный прирост объёма в замкнутом контуре системы отопления станет причиной существенного роста давления способного разрушить её элементы. Функция расширительного бака в системе отопления заключается в поглощении избыточного объёма воды в момент разогрева и вытеснении дефицитного объёма в момент охлаждения.
   Давление в холодной системе отопления, равно давлению в расширительном баке и равно начальному эксплуатационному давлению. В этот момент, большая часть бака заполнена газом. При нагреве в замкнутом контуре вода расширяется и давление в системе отопления увеличивается, прирост объёма попадает в бак, мембрана растягивается и уменьшает долю воздушного пространства подобно поршню (воздух сжимается). В это время давление в расширительном баке, а соответственно и в системе отопления — увеличивается. При достижении температурой воды максимального значения, давление в системе отопления и в расширительном баке поднимается до максимального допустимого значения.
   С понижением температуры объём воды в системе отопления уменьшается, а давление снижается и ранее принятая вода выталкивается из бака сжатым воздухом. Доля воздушного пространства в объёме расширительного бака увеличивается — воздух выталкивает воду. В случае незначительных утечек воды - давление в системе, а соответственно и в расширительном баке — снижается и сжатый воздух выталкивает резервный объём воды, тем самым осуществляя подпитку системы отопления. Следует отметить, что эффективная работа расширительного бака в системе отопления, может быть обеспечена лишь при правильном его расчёте и квалифицированной настройке.

Технические характеристики расширительных баков



Начальное давление газового пространства — избыточное давление в газовой полости расширительного бака в момент его поставки. В зависимости от условий эксплуатации давление газового пространства может быть увеличено с помощью автомобильного компрессора или уменьшено спуском газа через ниппель.



Максимальное давление — максимальное избыточное давление в расширительном баке, при котором гарантирована длительная безаварийная работа. Давление срабатывания предохранительного клапана установленного возле расширительного бака должно быть меньше, либо равно максимальному давлению.

Объём расширительного бака — объём внутренней полости разделённый герметичной эластичной мембраной на две части. Объём воды запасённой в баке всегда меньше объёма бака, так как, одна полость всегда заполнена газом.

DN — номинальный диаметр присоединительного патрубка.

Расчёт расширительного бака

  Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления. Методика расчёта расширительных баков непроста, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:
 - Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
 - Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
 - Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
 - Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.
Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

   Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.
   Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного - нет.
   Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.
При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.
Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Схема подключения расширительного бака

Схема подключения расширительного бака в систему отопления должна включать:
- Отключающий запорный кран — для дренажа бака и проверки начального давления газового пространства.
- Дренажный кран — для спуска воды из бака.
- Манометр для контроля давления в месте подключения расширительного бака
- Предохранительный клапан — для защиты системы отопления и от аварийного превышения давления.

  Расширительные баки для системы отопления применяют в зданиях с автономными источниками тепла и зданиях подключённых к тепловой сети по независимой схеме.
  Подключают расширительный бак, перед всасывающим патрубком циркуляционного насоса, при этом на участке между местом подключения бака и насосом не должно быть элементов вносящих существенное гидравлическое сопротивление. Такая схема подключения обеспечивает стабильное избыточное давление в системе отопления независимо от теплового и гидравлическогое режима. Подключение выполняют с использованием разборных свинчиваемых соединений, так как в процессе эксплуатации может потребоваться отключение бака для проведения ремонта.
  Ещё одна особенность мембранных расширительных баков это рост давления в системе отопления с ростом температуры воды. Поэтому бак должен быть рассчитан таким образом, чтобы при максимальной температуре воды давление не превысило максимально допустимого, а при минимальной - не стало меньше давления необходимого для заполнения системы отопления. Исключить колебания давления в системе отопления с изменением температуры, можно установив расширительный бак, давление в газовой полости которого поддерживается компрессором.
   Расширительный бак для котла необходим только в том случае, если котёл присоединён к замкнутому контуру, не сообщающемуся с атмосферой, он защищает котёл и подключённую к нему систему отопления или горячего водоснабжения от превышения давления выше максимально допустимого значения. Котлы малой мощности (до 30 кВт), как правило, серийно комплектуются расширительными баками, а вот для котлов большей мощности их необходимо подбирать отдельно.

Настройка давления в расширительном баке

Настройку давления в расширительном баке следует выполнять в такой последовательности.
1. Заполните форму приведенную в разделе Расчёт расширительного бака и в результате расчёта вы получите все параметры необходимые для настройки бака с перечнем емкостей удовлетворяющих заданным условиям.
2. Расширительные баки поставляются предварительно заполненные газом. Перед подключением бака к системе отопления установите в нём начальное давление газового пространства в соответствии со значением приведенным в результатах расчёта. Для этого может понадобиться либо сбросить давление, спустив газ через ниппель, либо с помощью компрессора, через тот же ниппель накачать его.
3. Подключите бак к системе отопления и медленно заполните её водой, до тех пор пока давление в системе не сравняется с давлением газового пространства расширительного бака.
4. Включите циркуляционный насос и продолжайте заполнять систему водой до тех пор, пока в месте подключения расширительного бака не установится - начальное эксплуатационное давление. В это время в бак попадёт резервный эксплуатационный объём воды.
5. После включения источника тепла и выхода в режим работы с максимальной температурой, каждый килограмм теплоносителя увеличится в объёме на величину удельного приращения объёма, приведенную в результатах расчёта, а в расширительный бак попадёт теплоноситель в объёме равном полезной ёмкости бака. В это время, давление в баке повысится до максимального рабочего давления приятого при его расчёте.

Установка и монтаж расширительного бака

   Установка расширительного бака должна выполняться квалифицированными специалистами в соответствии с проектом и инструкцией производителя. Ниже приведены общие рекомендации касающиеся монтажа расширительных баков закрытого типа (мембранных).
Требования к монтажу:
 - Для проведения технического обслуживания на подводящем трубопроводе должна быть установлена запорная арматура защищённая от случайного закрытия.
 - На участке между запорной арматурой и присоединительным патрубком расширительного бака следует установить дренажный кран, для спуска воды из бака и проверки начального давления газового пространства.
 - Подключение бака к трубопроводу рекомендуется выполнять через свинчиваемое или фланцевое соединение, так как в процессе эксплуатации может потребоваться отключение бака от системы для проведения ремонта.
 - Вблизи места подключения расширительного бака должен быть установлен манометр и предохранительный клапан.
 - На ответвлении, которое соединяет расширительный бак с системой отопления, не допускается установка фильтров и обратных клапанов.
 - Элементы бака не должны испытывать статической нагрузки от подводящих трубопроводов или другого оборудования.
 - Параметры рабочей среды в месте установки бака не должны выходить за пределы параметров установленных изготовителем.
 - Перед подключением к системе отопления, в расширительном баке следует создать начальное давление газового пространства в соответствии со значением полученным расчётом. Расчёт всех необходимых параметров вы найдёте в разделе сайта, <Расчёт расширительного бака>.

Требования к установке:

 - Не допускаются изменения в конструкции бака.
 - Не допускается монтаж расширительного бака с внешними повреждениями.
 - Площадка предусмотренная для установки расширительного бака должна выдерживать вес бака заполненного на 100% водой.
 - В помещении следует предусмотреть возможность слива воды из бака, при необходимости.
 - Помещение в котором предусматривается установка расширительного бака должно быть отапливаемым. Замерзание воды недопустимо.
 - Масса и габариты расширительных баков объёмом более 750 литров могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы и учтите, что его масса будет исчисляться сотнями килограмм.
 - Предусмотреть защиту ёмкости от воздействия влаги и механических повреждений.

Обслуживание расширительного бака

 - Раз в пол года проверка внешних повреждений, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
 - Раз в пол года проверка начального давления газового пространства Pг, на соответсвие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
 - Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену (если она заменяемая).
 - При длительном бездействии расширительного бака, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
   Проверка начального давления газового пространства в расширительном баке. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы отопления, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке - через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
   Проверка целостности мембраны. Если во время проверки давления газового пространства после дренирования воды через дренажный кран пошёл воздух, а давление в газовой полости упало до атмосферного — пробита мембрана.

Ремонт расширительного бака

   Если в результате диагностики было обнаружено повреждение мембраны, её необходимо заменить. Клеить мембрану не рекомендуется, так как циклическое растяжение-сжатие, разрушающе для клееных соединений.
Порядок замены мембраны :
 - Отсоедините расширительный бак от системы отопления и дренируйте его.
 - Сбросьте давление газовой полости через ниппель в верхней части бака.
 - Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
 - Извлеките мембрану из отверстия в нижней части корпуса.
 - Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус расширительного бака.
 - Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
 - Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака).   - Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
 - Смонтируйте на корпус фланец мембраны.
 - Установите предварительное давление воздуха в расширительном баке. Проверьте на утечки и присоедините бак к системе отопления.

Замена частей допускается лишь оригинальными запчастями от производителя бака.
Заполнять воздушную камеру лучше всего инертным газом, например азотом.
Прежде чем удалить газ из воздушной камеры следует слить из бака воду.
Ресурс службы расширительного бака снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.


Требования норм, касающиеся расширительных баков

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации расширительных баков. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Расширительным бакам применяемым в промышленности и технологических установках.

Правила технической эксплуатации тепловых установок и сетей

Пункт 6.3.77 — Раздел 6.3 Тепловые сети — Глава 6 Распределение и преобразование тепловой энергии

Заполнение и подпитка тепловых сетей, систем теплоснабжения осуществляется деаэрированой, химически очищенной водой.
Качество воды в тепловой сети и воды для подпитки должно соответствовать требованиям пункта 6.8.
Подпитка должна быть автоматизирована, а для контроля на подпиточном трубопроводе устанавливают расходомер-регистратор или счётчик воды. Подпитку водой систем отопления и вентиляции, подключённых по независимой схеме, следует осуществлять из обратного трубопровода тепловой сети. Расширительный бак оборудуют системой автоматизированного контроля уровня воды со звуковой и световой сигнализацией в тепловом пункте.

СНиП 2.04.05 Отопление вентиляция и кондиционирование

Пункт 3.36 — Глава 3 Отопление

Прокладка транзитных трубопроводов систем отопления не допускается через помещения убежищ, электротехнические помещения и пешеходные тоннели.
На чердаках допускается установка расширительных баков систем отопления с тепловой изоляцией из негорючих материалов.

Пункт 3.43 — Глава 3 Отопление

   Удаление воздуха из систем отопления при теплоносителе воде и из конденсатопроводов, заполненных водой, следует предусматривать в верхних точках, при теплоносителе паре - в нижних точках конденсационного самотечного трубопровода.
В системах водяного отопления следует предусматривать, как правило, проточные воздухосборники или краны. Непроточные воздухосборники допускается предусматривать при скорости движения воды в трубопроводе меньше 0,1 м/с.
Воздух следует удалять, как правило, через автоматические воздухоотводчики.
Системы водяного отопления с автономными теплогенераторами и системы, присоединенные к тепловой сети по независимой схеме, должны быть оборудованы устройствами для компенсации температурного расширения воды открытого или закрытого типа. При оборудовании системы компенсирующей емкостью закрытого типа необходимо утанавливать на трубопроводе системы предохранительный клапан.







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

  1. Принцип работы расширительного бака
  2. Разновидности расширительных емкостей для отопления
  3. Расчет расширительного бака для отопления
  4. Установка расширительного бака для отопления открытого типа
  5. Установка закрытого расширительного бака
  6. Советы и правила установки расширительного бака
  7. Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора - устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

  • открытые,
  • закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

  • из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
  • когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
  • открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

  • расширительные емкости сменного типа,
  • расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана - идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

  • балонной,
  • плоской.

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

  • тип системы;
  • вместительность системы;
  • максимально допустимое давление;
  • место установки расширительного бака.

Самый простой способ определения объема расширительного бака - узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

  • расширительный,
  • сигнальный,
  • циркуляционный,
  • переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

  • минимальные теплопотери;
  • не нуждаются в изоляции;
  • работа при высоких скачках напора;
  • установка в любом месте, без привязки к наивысшей точке;
  • устройства закрытого типа более компактны и легче устанавливаются;
  • отсутствие образования ржавчины на внутренних стенках системы отопления;
  • легкость в обслуживании.

Инструменты для работы:

  • разводной ключ;
  • ключ для установки пластиковых труб;
  • ступенчатый ключ.

Подготовительный этап включает:

  • отключение котла от электричества, газоснабжения или водообеспечения;
  • перекрытие крана, отвечающего за циркуляцию теплоносителя;
  • слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети - запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет - купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

  • отсоединить расширительную емкость от системы;
  • сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
  • снимите фланец, расположенный в месте подсоединения бак к системе;
  • снимите мембрану и спустите излишки воды;
  • вставьте мембрану и установите фланец;
  • прикрепите бак, предварительно установив нужное давление.

Схема расчета расширительного бака для системы водного отопления

Расширительный бак на стене

Содержание

Автономные образцы водяного отопления — существенный источник жизнеобеспечения домашнего хозяйства.

Учитывая конструкцию строения, применяемый энергоноситель, а также установленные цели, схематический план монтажа разнится, но стержневая основа всегда неизменна.

Расширительный мембранный бак — один из таковых. Это устройство, оберегающее от чрезмерного повышенного давления. Как произвести расчеты по установке мембранного бака, рассказывается в этой статье.

Виды баков в системах отопления и их функции

Принцип работы

В любой системе при отоплении есть установленная величина теплоносителя, как правило, для этого используются вода.

В ходе нагревательного процесса жидкость расширяется, ее избыток выводится в расширительный бак. Соответственно происходит выравнивание давления.

На рынке сейчас представлены расширительные баки, делящиеся на две категории: закрытые и открытые. Последние весьма объемны и во многом неэффективны.

В связи с этим они выходят из употребления. Более практичный вариант пользуется заслуженным признанием профессионалов.

Закрытый тип мембранного бака — это сферическая или плоская емкость. Они довольно герметичны. Внутри полость — это две половины термостойкой мембранной баллонного или диафрагменного вида.

Баки функционируют таким образом, что из-за высокой температуры расширяющийся теплоноситель оказывается в баке, эластичная мембрана удлиняется, занимаемый воздухом объем убавляется. Соответственно давление увеличивается.

При выборе бака нужно учитывать, отвечает ли наибольшее допустимое давление параметрам диапазона давления. Очень важно учесть качество мембраны, ее характеристики (срок службы, постоянство при диффузии, диапазон рабочих температур, пригодность гигиеническим нормам). Также немаловажно выполнить подбор бака для нагревания требуемого объема.

Как рассчитать необходимый объем бака

Работа бака при изменяемом объеме

Расчет мембранного бака насущен для выявления его объёма, наименьшего диаметра соединительной теплотрассы, первоначального напора газовой площади и первоначального давления.

Ошибка при применении сложной методики, может привести к многократной активации защитного клапана и ряду другим неполадкам. Однако существуют взаимосвязь между баковой емкостью и действующими характеристиками в отношении оной.

Так, чем больше предельно дозволенное сжатие, тем будет меньше необходимый размер. Значительнее наибольшая температура жидкости — крупнее величина бака. При большей ёмкости — крупнее объём бака. В зависимости от уменьшения высоты, вычисляемой от места фиксации бака вплоть до верхнего предела, уменьшается его объём.

В соответствии со специальной формулой выполняется расчет. Прежде всего, следует исходить из совокупной величины теплоносителя.

С учетом производительности существующего котла, численности и типов отопительных агрегатов производится его расчет. Пример: конвектор – 7 л / кВт, теплое покрытие — 17 л / кВт, радиатор — 10,6 л / кВт.

Мембранные баки нужны для возмещения водной емкости и для наполнения мелких потерь теплоносителя. Поэтому в баке определен запас воды — эксплуатационный размер. Например, объём жидкости составляет три процента от ёмкости системы отопления.

Для более точного расчета мембранного расширительного бака в системе отопления применяется формула:

Объем бака (V)= (Vсис* k) / D

где:

  • Vсис – это весь объем воды в системе отопления
  • k – коэффициент увеличения теплоносителя (для воды, нагретой до 95°С, — 4%)
  • D – эффективность мембранного бака.

Чтобы вычислить D, можно использовать формулу:

D = ( Pmax – Pнач ) / ( Pmax + 1 ), где Pmax – это самое большое давление.

На него происходит наладка страховочного клапана. Pнач – первоначальный воздушный пресс камеры.

Выбор бака выполняется с учётом температурных показателей и его прочности. Давление вкупе с температурой в точке подключения не может быть больше максимально возможных показателей.

Объем в итоге равен или больше объёма, принятого при расчёте. Отрицательных результатов при завышении сверхрасчётного объёма нет.

Расширительный бак (20 — 25 л) как правило используют вместе с насосом. Мощность последнего до 1,2 кВт. Насосы с мощностью уже до 2 кВт следует применять с баками объемом 50 — 60 л. В продаже есть баки с объемом в пределах 100 — 200 л. Они применяются как запасные емкости, в тех случаях, когда подача воды ненадолго прерывается.

Кстати: Используя гликолевую смесь как теплоноситель, рекомендуется монтаж бака с величиной вполовину больше расчётного.

Важно иметь ввиду, что баки с диаметром, превышающим 750 миллиметров и с высотой больше 1,5 метра, возможно, не пролезут в дверь. В этом случае потребуется установка нескольких мембранных баков с меньшей емкостью.

В материале было выяснено, как произвести расчет емкости, не прибегая к непосредственным услугам специалистов при установке расширительного бака. Однако если процедура сложна, риск допустить ошибку весьма большой, то лучше воспользоваться советом специалиста.

Как заправить расширительный бак на водогрейном котле

Во многих домах отопление обеспечивается не топкой с принудительной подачей воздуха, а котлом, который нагревает воду для ее циркуляции по трубопроводу к радиаторам по всему дому. Ключевым элементом системы водогрейного котла является расширительный бак , прикрепленный к котлу или близлежащим трубам отопления. Расширительный бак служит для обеспечения пространства для воды и воздуха в системе котла, чтобы расширяться и сжиматься без повреждения труб или клапанов. Если расширительный бак отсутствует или не работает должным образом, давление в системе может вызвать сброс воды через предохранительный клапан котла. Или пузырьки воздуха, выделяемые отопительной водой, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

Примечание : Расширительный бак отсутствует в системах паровых котлов , которые создают тепло за счет циркуляции горячего пара, а не горячей воды по трубам и радиаторам. Паровые котлы - это более простые системы, в которых отсутствуют некоторые компоненты, присутствующие в системах водогрейных котлов, такие как циркуляционный насос, расширительный бак и регуляторы давления и температуры воды.Если в вашей системе нет расширительного бака и циркуляционного насоса, вероятно, у вас есть система парового котла.

Как работает расширительный бак

Воздух внутри водогрейного котла (водяного) отопления необходим и неизбежен. Присутствие воздуха способствует прохождению горячей воды по трубопроводу к радиаторам. Вода естественным образом расширяется и сжимается при нагревании и охлаждении, а воздух внутри системы создает подушку, которая позволяет расширяться, не повреждая трубы и не позволяя клапану сброса давления (PRV) вытеснять воду из системы.Но этот воздух должен находиться в нужном месте внутри системы. Если воздух скапливается в нежелательных местах, может развиться состояние, называемое гидронным шлюзом , которое по существу останавливает конвективный поток горячей воды и выводит из строя все или части вашей радиаторной системы.

Расширительный бак обеспечивает определенное место для воздуха в системе. Это либо простой стальной цилиндрический резервуар, расположенный над котлом, либо, в более новых системах, плоский круглый резервуар с более сложным управлением.Оба типа обычно являются безотказными устройствами, но им может потребоваться обслуживание, если бак наполняется слишком большим количеством воды или если в нем падает давление воздуха.

Два типа расширительных баков

В зависимости от возраста и типа имеющегося у вас водогрейного котла расширительный бак может иметь одну из двух форм.

Стальные резервуары

Простой цилиндрический расширительный бак встречается во многих старых установках. Это очень простой резервуар из серой стали, расположенный где-то над котлом, ориентированный так, чтобы цилиндр двигался горизонтально.Чаще всего он находится в непосредственной близости от котла, над головой. В некоторых случаях его действительно можно найти на чердаке. Где бы он ни находился, от дна резервуара до котла или сети отопительных труб проходит одна труба; эта труба обычно имеет запорный клапан, который можно закрыть, чтобы отключить резервуар от системы, когда вы его обслуживаете. Бак обычно имеет дополнительный клапан для слива воды (этот клапан расположен на дне бака).

В этом типе расширительного бака воздушная камера внутри находится в прямом контакте с водой.Для эффективной работы эти резервуары должны иметь около одной трети внутреннего пространства, заполненного водой, а верхние две трети должны быть заполнены воздухом. Поскольку вода может поглощать воздух, стальные резервуары могут потерять надлежащее соотношение вода / воздух, и когда это происходит, резервуар необходимо «подзарядить», чтобы восстановить правильное соотношение. Для подзарядки этого типа бака нужно просто закрыть запорный клапан между расширительным баком и бойлером, слить воду из расширительного бака, а затем открыть соединение между бойлером и баком, чтобы он немного пополнился водой.

Определить, нужно ли опорожнять стальной резервуар, может быть сложно, так как вы не можете заглянуть внутрь резервуара. Если предохранительный клапан вашего котла откачивает воду, это хороший признак того, что расширительный бак не работает должным образом. Вы можете немного приподнять бак, чтобы оценить его вес. Если он кажется очень тяжелым, вероятно, в нем слишком много воды. И наоборот, если дно резервуара не слегка теплое на ощупь, это означает, что в нем совсем нет воды.

Мембранные баки

В более новых установках расширительный бак имеет диафрагменную или баллонную конструкцию. Эти резервуары обычно несколько меньше стальных, с закругленными концами и эмалированными поверхностями. В этих резервуарах диафрагма или баллон отделяет слой воздуха от слоя воды, поэтому никогда не бывает ситуации, когда вода поглощает воздух в резервуаре. В большинстве конструкций вода содержится внутри гибкого пузыря, окруженного воздушной подушкой. Эти резервуары предназначены для постоянного удерживания сжатого воздуха, поэтому они сконструированы специально для этого.В дополнение к трубному соединению, ведущему к котлу, эти баки будут иметь небольшой ниппельный клапан, который можно использовать для присоединения манометра или воздушного компрессора для добавления большего количества воздуха. Баки также будут иметь сливной патрубок для слива воды из бака.

Проблемы с этими резервуарами обычно связаны с потерей давления воздуха, и процесс «перезарядки» именно такой - закачка дополнительного воздуха в резервуар до тех пор, пока не будет восстановлено оптимальное давление воздуха.

Расширительные баки водогрейного котла

Котел с надлежащим управлением и контролем воздуха, гидравлический воздушный шлюз будет устранен или значительно сведен к минимуму.Необходим воздух внутри гидронной системы. Однако только если воздух находится в расширительном бачке, где он обеспечивает амортизацию. Подушка для воды, когда вода нагревается и происходит расширение.

Кроме того, для удаления загрязненного воздуха в нежелательных местах используются средства контроля и удаления воздуха, а также процедуры минимизации. Воздух будет оседать в таких местах, как стояки в петле трубопровода. Это необходимо для того, чтобы загрязненный воздух не попадал в гидравлический контур. Кроме того, он оставляет необходимое количество хорошего воздуха в нужном месте в гидравлическом контуре.

Большой коммерческий расширительный бак для гидравлической системы с охлажденной водой

Типы расширительных баков водогрейного котла

Расширительные баки водогрейного котла

Существует два основных типа расширительных баков, используемых для гидравлических систем:

  • Стальной расширительный бак выглядит следующим образом длинный стальной барабан
  • Расширительный бак баллонного типа

Для обоих этих типов расширительных баков вы можете увидеть описание и техническую информацию ниже. Расширительные баки используются в системах нагрева горячей воды, в системах охлаждения охлажденной воды, а также в бытовых водонагревателях, где давление и гидравлический удар являются проблемой.

Расширительные баки используются в жилых и коммерческих помещениях для гидроники, включая системы охлажденной и горячей воды.

Стальные расширительные баки в контуре системы водогрейного котла

Разница между стальным расширительным баком и расширительным баком баллонного типа.

Стальные расширительные баки существуют и сегодня, хотя во многих более новых системах водогрейных котлов используются расширительные баки баллонного типа.В стальном расширительном баке воздух и вода соприкасаются друг с другом. Кроме того, в баллонном типе воздух и вода остаются разделенными диафрагмой.

Никакая жидкость не сжимается. Воздух действительно сжимается, поэтому, когда котельная система нагревает воду, ей нужна подушка. Кроме того, воздух, который может сжиматься в замкнутой системе, сжимается за счет расширения нагретой воды. Воздух внутри стального расширительного бака действует как пружина и поглощает дополнительное давление, возникающее при нагревании воды.

Вода будет расширяться и сжиматься в системе, но не из-за сжатия. Кроме того, вода расширяется и сжимается при нагревании и охлаждении. Основы физики. Любая система термальной воды, будь то система водяного отопления или система охлаждения в замкнутой системе, нуждается в расширительном баке для расширения и сжатия.

Отношение воздуха к воде внутри стального расширительного бака

Расширительные баки водогрейного котла

Отношение воды к воздуху внутри стального расширительного бака является оптимальным при соотношении воды 2/3 к 1/3 воздуха.Для резервуаров, не оборудованных защитным стеклом, требуется штуцер Airtrol. На дне расширительного бачка находится штуцер. Внизу есть отверстие для выпуска воздуха. Фитинг имеет погружную трубку, которая входит примерно на 2/3 в расширительный бак. Наконец, это позволяет вам отрегулировать уровень воды до 2/3 оптимального уровня.

Расширительный бак необходимо изолировать от гидравлического контура перед открытием вентиляционного отверстия в нижней части фитинга расширительного бачка Airtrol. Это означает, что в трубе должна быть задвижка или шаровой кран, выходящий из котельной системы и ведущий к расширительному баку.Следовательно, запорный клапан. Если расширительный бак залит водой, используется штуцер Airtrol (иногда называемый штуцером расширительного бака B&G Airdrop), чтобы легко восстановить надлежащее соотношение воздуха и воды. Наконец, правильное соотношение воздуха и воды внутри стального расширительного бака восстанавливается после использования устройства Airtrol.

Смотровое стекло, которое есть в некоторых стальных расширительных баках, также используется для установки надлежащего соотношения воздуха и воды. Соотношение воздух / вода внутри стального расширительного бачка.Если стальной расширительный бачок не оборудован ни смотровым окном, ни штуцером Airtrol, заполнение бака до правильного соотношения - это игра в угадывание. Кроме того, правильное соотношение воздуха и воды внутри стального расширительного бака, вероятно, никогда не будет должным образом заполнено.

Определение размеров расширительных баков в системе водогрейного котла Hydronic Loops

Определение размеров расширительных баков происходит в соответствии с уравнением в механических кодах. Однако большинство производителей котлов предоставят вам таблицы размеров, основанные на производительности системы в БТЕ / ч.Кроме того, еще одним фактором является тип конвекторов, которые у вас есть в контуре, например, медный плинтус или чугунные радиаторы. Лучший калькулятор размеров, который я использую лично при расчете размеров расширительных баков, можно найти в Amtrol.

Стальной расширительный бак Над котлом

Очень важно соотношение воздуха и воды внутри стального расширительного бака. Это так же важно, как и наличие расширительного бачка подходящего размера. Размер стального расширительного бака сопоставим с размером гидравлического контура. И мощность системы водогрейного котла. Подбор стального расширительного бака в системе водогрейного котла производится перед установкой. Разработчик котельной системы определяет размер расширительного бака на основе расчетов. Расчеты размеров водогрейного котла и гидронного контура.

Если система водогрейного котла проработала без проблем более года и внезапно возникла проблема, когда предохранительный клапан периодически выпускает воздух, маловероятно, что проблема заключается в размере стального расширительного бака.Наконец, у баков теплового расширения время от времени возникают проблемы, будь то стальной бак или бак-дозатор.

Для правильной работы и поддержания необходимого давления системе водяного отопления необходим расширительный бак. Поскольку система водяного отопления нагревает воду в контуре, для воды требуется накопительный резервуар. То есть для повышенного давления и объема воды. Система нагнетает давление, и для расширения воды нужно куда-то идти.

Автоматические воздуховыпускные устройства и стальные расширительные баки в контурах системы водогрейного котла

Расширительные баки водогрейного котла

Не рекомендуется устанавливать в системах водогрейных котлов стальные расширительные баки автоматические вентиляционные отверстия в контуре. Однако есть много водогрейных котлов со стальными расширительными баками, которые имеют автоматические воздухоотводчики. Воздухоотводчики находятся в системе в самой высокой точке контура и на стояках. Трубопровод подпиточной воды в гидравлическом контуре, оборудованном стальным расширительным баком, должен находиться непосредственно под баком.

В идеале подпиточная вода подается в котельную. Крошечные пузырьки воздуха в подпиточной воде поднимутся вверх. Воздух будет попадать в бак, а не в гидравлический контур. Это уменьшит или предотвратит гидравлическую воздушную пробку.Кроме того, поскольку воздух и вода внутри стального расширительного бака соприкасаются, вода может поглощать некоторое количество воздуха, когда вода в системе остывает.

Более того, это отчасти причина того, что некоторые стальные расширительные баки затоплены водой; его потребуется слить. Кроме того, стальные расширительные баки со стеклами объекта контролируются на предмет подтопления, просто наблюдая за стеклом объекта.

Размеры расширительного бака баллонного типа и номинальное давление

В отличие от стальных расширительных баков, расширительные баки баллонного типа имеют диафрагму, которая отделяет воду от воздуха.Эта диафрагма внутри расширительного бака баллонного типа предотвращает проблемы, которые возникают со стальными расширительными баками и поглощением воздуха водой при расширении в гидравлическом контуре горячей воды. При установке расширительного бачка нового типа важно следовать инструкциям производителя. Более того, большинство производителей требуют установки как можно ближе к всасывающей стороне циркуляционного насоса.

Расширительный бак баллонного типа служит той же цели, что и стальной расширительный бачок; он поглощает дополнительное давление, создаваемое в гидравлическом контуре водогрейного котла, когда вода в гидравлическом контуре нагревается.Кроме того, в некоторых скважинных системах есть расширительные баки для поглощения давления, создаваемого скважинным насосом.

В контуре водогрейного котла важно правильно выбрать размер бака-дозатора. Это будет основано на статическом давлении гидравлического контура и в верхней части гидравлического контура. Если установлен неподходящий расширительный бачок или не поддерживается надлежащее давление воздуха на воздушной стороне расширительного бачка, предохранительный клапан будет периодически выпускать воздух.

Давление на воздушной стороне расширительного бака баллонного типа не должно превышать 2–4 фунт / кв. Дюйм давления воды.Кроме того, настройка клапана редуктора давления. Большинство бытовых редукционных клапанов давления имеют настройку ~ 12 фунтов на кв. Дюйм. Наконец, это давление может быть разным в зависимости от подъема или высоты стояка в контуре котла.

Давление наполнения расширительных баков в гидравлических контурах

Всегда следуйте рекомендациям производителя по определению размеров расширительного бачка. Кроме того, см. Выше правильный размер и ссылку на калькулятор. Используйте следующую формулу, чтобы заполнить воздушную сторону расширительного бачка баллона до требуемого давления воздуха.Это будет статическое давление, необходимое для того, чтобы поднять воду до максимального уровня и затем добавить 4 P.S.I. (Давление наполнения + 4 P.S.I. = давление наполнения на стороне воздуха расширительного бачка).

В большинстве жилых помещений это будет 12 P.S.I. Обратите внимание, что очень важно изолировать резервуар. Он должен быть изолирован от давления в гидравлическом контуре перед заполнением воздушной зоны расширительного бака мочевого пузыря.

Как работает расширительный бак котла?

Чтобы узнать, как работают расширительные бачки, прочтите нашу статью на эту тему.Как работают баки расширения?

Проблемы с заправкой расширительного бачка в гидравлических контурах

Не заправленный расширительный бак позволяет холодной воде поступать в бак, когда вода в контуре холодная. Переполненный расширительный бак не позволит воде, нагретой в контуре и котле, расшириться в расширительный бак. Кроме того, если существует проблема с прерывистой вентиляцией предохранительного клапана. Наконец, необходимо проверить давление в расширительном бачке баллона.

При проверке этого давления всегда помните, что необходимо изолировать систему от расширительного бачка баллона. Лучше всего заряжать бак, когда он полностью отключен от контура котла. Будем надеяться, что монтажная бригада котла добавила шаровой или запорный клапан к линии, идущей от контура котла к расширительному баллону.

Управление воздухом и контроль воздуха в гидравлических контурах - предотвращение проблем с расширительными баками

Расширительные баки мочевого типа также нуждаются в хорошем управлении воздухом и контроле воздуха для удаления воздуха.Воздух мигрирует в контур водогрейного котла, а воздух вымывается из воды. Для удаления воздуха необходим воздушный сепаратор и автоматический воздухоотводчик.

Освобождает от подпиточной воды воздух, попадающий в гидравлический контур и систему водогрейного котла. Воздух также поступает в результате разделения посредством нагрева и охлаждения. В стальных расширительных баках воздух поступает в расширительный бак. Однако в расширительных баках баллонного типа воздух должен быть удален из гидравлической системы контура.

Гидравлический контур водогрейного котла с расширительным баком баллонного типа представляет собой полностью герметичную и герметичную систему. Следовательно, когда воздух каким-либо образом попадает в систему, его необходимо удалить. В противном случае гидравлический шлюз возникнет в самом гидравлическом контуре с горячей водой или в ответвлении гидравлического контура.

Воздушный шлюз предотвратит нагревание, создав проблему циркуляции котла. Таким образом, очень важно иметь хорошее управление воздухом и контроль воздуха. Особенно в системах водогрейных котлов, в которых используются расширительные баки баллонного типа.

Размещение и установка расширительного бака в системе водогрейного котла Гидравлический контур

В системе водогрейного котла и гидравлическом контуре должно поддерживаться давление. Поддерживается на соответствующем уровне давления. В противном случае возникнут проблемы с расширительным бачком.

Для повышения производительности и уменьшения проблемы всасывания воздуха в систему контура лучше всего устанавливать расширительный бак баллона непосредственно перед стороной всасывания циркуляционного насоса на стороне подачи гидравлического контура системы водогрейного котла.

Поскольку баллонный расширительный бак поглощает дополнительное давление, создаваемое в системе водогрейного котла в гидравлическом контуре, это область, где не происходит изменения давления в гидравлическом контуре системы водогрейного котла. Это точка баланса или давление гидравлического контура системы водогрейного котла.

Это то место, где давление в гидравлическом контуре практически не изменяется. Также лучше всего вводить подпиточную воду для системы водогрейного котла и гидравлического контура в точке, близкой к расширительному бачку.

Давление наполнения - расширительные баки системы отопления

Так как воздушная сторона расширительного бака заполняется в соответствии с давлением наполнения плюс 4 P. S.I. Затем редукционный клапан давления (PRV) настраивается на то же давление, что и давление воздуха на стороне расширительного бачка. Следование этой рекомендации по установке не является обязательным.

Тем не менее, для наилучшей производительности, регулирования давления и управления воздухом в гидравлическом контуре системы водогрейного котла этот сценарий установки обеспечит максимальную производительность для гидравлического контура системы водогрейного котла.Если давление наполнения неправильное, возникнут проблемы с давлением в бойлере.

Если у вас возникли проблемы с выпуском воздуха из клапана давления, наиболее частыми причинами являются либо редукционные клапаны, либо расширительный бак. Система находится под избыточным давлением из-за слишком высокого давления из-за неисправного PRV или из-за неисправного расширительного бачка. Слейте жидкость из расширительного бачка и перепроверьте систему. Если вам, как домовладельцу, неудобно это делать, позвоните в профессиональную компанию по ОВКВ или к сантехнику.

Особенно с бачками-дозаторами. Слив любого расширительного бачка и проверка его на наличие проблем требует определенных знаний и навыков. Редукционный клапан находится рядом с устройством предотвращения обратного слива, и в случае его неисправности требуется внимание специалиста. Если это ваша домашняя система отопления, вы можете проверить манометр, чтобы узнать, какое давление в системе находится. 12 фунтов на квадратный дюйм - это нормально, а значение выше 20 - серьезная проблема.

Контрольный список установки для новых систем

Примечание: Всегда следуйте инструкциям производителя для новых установок.Кроме того, при новых установках убедитесь, что код соответствует требованиям. Обычно инструкции производителя заменяют код. Это базовый список, который я использую перед первым заполнением цикла.

  1. Расширительный бак установлен в соответствии с инструкциями производителя?
  2. В трубопроводе расширительного бака есть запорный клапан для будущего обслуживания и ремонта?
  3. Все трубопроводы были промыты перед подключением расширительного бачка к контуру? (предназначен для предотвращения попадания строительного мусора в резервуар)
  4. Правильно подключенный дренажный клапан расположен рядом с резервуаром?
  5. Установлен редукционный клапан на основании давления заполнения?
  6. Для баков баллонного типа предварительная зарядка была выполнена и перепроверена?
  7. Все остальные компоненты контура, влияющие на расширительный бачок, проверены на правильность работы?
Как мне узнать, правильно ли работают мои расширительные баки? Причины неисправности

Если у вас есть проблемы с вашей котельной системой, вы хотите знать конкретную проблему. Проблема с расширительным бачком, скорее всего, связана с давлением. Ваш предохранительный клапан, скорее всего, будет вентилировать. Если вы хотите узнать, правильно ли работает расширительный бачок, проверьте:

  • Давление в системе. Манометр никогда не должен быть выше 20 фунтов на квадратный дюйм.
  • Клапан сброса давления или предохранительный клапан. Если это отвод горячей воды, скорее всего, у вас проблема.

Если у вас расширительный бак баллонного типа, проверьте давление на воздушной стороне бака.Если у вас стальной тип, проверьте уровень воды. Наконец, проверьте клапан редуктора давления, чтобы убедиться, что он имеет правильную настройку (см. Раздел о давлении заполнения выше). Наконец, расширение с дырочками - нехорошо. Заменить бак.

Расширительные баки водогрейного котла

Сантехника - Каково правильное давление в расширительном баке горячей воды

Какое давление необходимо для предварительной зарядки расширительного бака для ГВС? Я читал в нескольких местах, что он должен находиться под давлением поступающей воды. Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. В качестве альтернативы, я также читал в нескольких местах около 12 фунтов на квадратный дюйм, и это давление заполнения для двухэтажного дома. Почему давление заполнения не должно быть рабочим давлением поступающей воды?

Из http://diy.blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе

На этом этапе вам нужно закрыть открытый кран и открыть запорные клапаны (убедитесь, что вы закрыли удлинительную трубу или закрыли клапан на удлинителе, а то вода будет везде).Включить все арматуру горячей воды в доме, пока вода не потечет нормально (нет распыление), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы. Немного манометры содержат резьбу для садового смесителя, или вы можете прикрепить ее к пристройка, куда будет установлен расширительный бачок. Однажды манометр прикреплен, откройте клапан, чтобы получить показания манометра. Примечание давление. Если давление выходит за пределы нормального диапазона 40 - 80 фунтов на квадратный дюйм, вам нужно будет принять меры, чтобы исправить это (что не рассматривается в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед вами установите необходимый бак, соответствующий давлению в системе. Начать с снятие защитной крышки с воздушного клапана на резервуаре. Использовать манометр для проверки давления. Используйте велосипедный насос или компрессор, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Из материала Bell & Gossett FHD501A (http://documentlibrary.xylemappliedwater.com / wp-content / blogs.dir / 22 / files / 2012/07 / fhd-501a.pdf):

Большинство мембранных резервуаров для жилых помещений предварительно заряжены до 12 фунтов на квадратный дюйм, чтобы соответствовать потребности в давлении заполнения типичного двухэтажного дома. Когда давление питательной воды достигает 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет ниже нескольких фунты давления. В этот момент вода больше не попадет в систему, потому что давление с обеих сторон диафрагмы будет одинаковым. Стоит проверить воздух давление в мембранном баке перед его установкой, потому что часть воздуха может улетучились при транспортировке и хранении.

Мне кажется, что если бы вы просто использовали 12 фунтов на квадратный дюйм и ваше рабочее давление было, скажем, 60 фунтов на квадратный дюйм, ваш резервуар был бы полностью переувлажнен и не работал бы.

Руководство по расширительному баку

от Lee Supply

Баки теплового расширения полезны для большинства домовладельцев и становятся нормой во все большем количестве городов. В связи с этим важно, чтобы у всех нас было базовое представление о

.

какие они.Этот флаер предназначен для краткого обзора расширительных баков и того, что они из себя представляют.

Что такое тепловое расширение?

Термин «тепловое расширение» используется для описания расширения объема воды из-за нагрева. Все водонагреватели, независимо от вида топлива, могут испытывать тепловое расширение. В каждом водонагревателе резервуарного типа холодная вода нагревается при поступлении в резервуар водонагревателя. Это увеличивает общий объем воды и давление внутри резервуара, которое необходимо сбросить, чтобы избежать потенциально негативных эффектов теплового расширения.

Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе объемом 40 галлонов, расширится почти на половину галлона. Поскольку вода не сжимается, дополнительный объем, создаваемый расширением, должен куда-то уйти.

Направляющая термического расширительного бака

Почему сейчас это становится серьезной проблемой?

В прошлом системы горячего водоснабжения были «открытыми». Поэтому, когда объем нагретой воды превышал емкость резервуара, она текла обратно в городскую магистраль или водозабор.

Но сегодняшние правила водопровода требуют интеграции устройств предотвращения обратного потока или обратных клапанов, в первую очередь для предотвращения загрязнения воды в доме. В результате современные системы горячего водоснабжения считаются «закрытыми» системами. Любое повышение давления по существу задерживается в доме. (Чтобы узнать больше о обратном потоке, вы можете прочитать флаер обучения обратному потоку).

Клапан T&P:

Водонагреватель имеет предохранительный клапан температуры и давления (T&P), который спроектирован как предохранительное устройство, которое должно использоваться в первую очередь в аварийных случаях, а не на регулярной, ежедневной основе для сброса давления, вызванного типичным тепловым расширением.Использование только клапана T&P для компенсации теплового расширения приводит к потере воды и энергии и может привести к преждевременному выходу клапана из строя.

Еще до срабатывания предохранительного клапана T&P (обычно при 150 фунт / кв. дюйм) избыточные уровни давления, вызванные тепловым расширением, могут создавать силы, которые оказывают негативное влияние на систему горячего водоснабжения. Ниже приведены некоторые из возможных эффектов:

- Преждевременный выход продукта из строя - Поврежденный или разрушенный центральный дымоход (Повышенный уровень угарного газа в доме) - Снижение производительности и срока службы продукта - Повреждение соединений водонагревателя и системы трубопроводов в доме - Уменьшение срока службы водопроводных приборов и приборов в доме - Шумный гидравлический удар в трубах дома

Итак, какое решение?

Тепловой расширительный бак - это небольшой бак под давлением со сжимаемой воздушной подушкой (диафрагмой), который устанавливается на стороне подачи (вход холодной воды) водонагревателя.

Когда тепловое расширение воды создает избыточное давление внутри водонагревателя, избыток воды нагнетается в расширительный бак, поддерживая уровни давления в пределах нормального рабочего диапазона водонагревателя.

Когда давление в водонагревателе нормализуется (обычно после того, как
поступает запрос на горячую воду в доме), вода из расширительного бачка возвращается обратно в водонагреватель диафрагмой, и потенциально вредные эффекты теплового расширения уменьшаются. устранено.
Наличие расширительного бачка также помогает предотвратить попадание капель из кранов и работающих туалетов, удерживая избыточное давление от попадания на приспособления и их преждевременного повреждения.

Нужен ли вам расширительный бак, если у вас есть колодезная вода?

Если клиент не пользуется городской водой и у него есть колодец, скорее всего, ему не нужен расширительный бак. Это не повредит, но, скорее всего, в этом нет необходимости. В колодце есть колодец, который действует как расширительный бак.Однако, если по какой-то причине у клиента есть обратный клапан между резервуаром колодца и водонагревателем, он должен рассмотреть возможность установки расширительного бака между обратным клапаном и водонагревателем.

Размер расширительного бака:

При выборе размера расширительного бака необходимо учитывать несколько факторов: размер водонагревателя, заданная температура водонагревателя, давление воды на входе и заданное значение давления воздуха в расширительном баке.

Размер водонагревателя и уставка температуры:

Ниже представлено то, что BackStop, наша линейка расширительных баков, рекомендует для своих баков с водонагревателем с уставкой 140 градусов.(Заводская уставка обычно составляет 120 градусов). Если владелец дома поднимает температуру выше 140, он может выбрать резервуар большего размера. Вы не можете увеличить размер расширительного бачка, но вы можете его уменьшить.

Давление подачи внутри дома:

Чтобы получить давление подачи внутри дома, владелец дома может позвонить подрядчику или выполнить шаги, перечисленные ниже:

  1. Выключите все сантехнические устройства в доме и вокруг него, включая краны, льдогенератор, автоматический наполнитель бассейна, спринклеры, посудомоечную машину, стиральную машину и испарительный охладитель.

  2. Найдите наружный водопроводный кран ближе всего к передней части дома. Вот откуда в дом попадает вода из городского водопровода.

  3. Снимите шланг с "нагрудника шланга", части втулки, которая позволяет вам вкручивать и откручивать шланг.

  4. Наверните на его место манометр. Они могут приобрести у нас манометр.

  5. Включите патрубок.

  6. Посмотрите, как движется стрелка на датчике.Он приземлится под номером, который указывает давление воды.

  7. Повторите тест трижды в день: рано утром, когда вы возвращаетесь с работы домой, и перед сном. Вероятно, каждый раз вы будете видеть какие-то вариации. Оптимальный диапазон составляет от 55 до 65 фунтов на дюйм (PSI).

Уставка давления воздуха в расширительном баке:

После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке.Хорошее практическое правило - установить давление теплового расширения на 5 фунтов на квадратный дюйм выше, чем давление воды в доме.

Давление расширительного бака

какое давление воздуха вы помещаете в баллон жилого газового котла CGa4 Weil mclain, Пол, Если циркуляционный насос работает, и вы абсолютно уверены, что все клапаны открыты, но горячая вода не циркулирует, я бы поискал проблема с воздухом в системе где-то в верхнем трубопроводе. В системе снижается влияние теплового расширения, и вода стекает из расширительного бака обратно в систему.Гидравлический резервуар (254) Модель № HT30B 164 $ 18 / коробка. Если да ... Обычно требуется некоторое остаточное давление, чтобы «отрыгнуть» пузырьки из верхней части системы. Точка измерения: бак. Некоторые конструкции резервуаров включают диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Баки теплового расширения способствуют сбросу давления в вашем водонагревателе. В некоторых случаях переполнение может быть использовано в ваших интересах, но вы хотите убедиться, что вы не переполните, иначе вы испортите расширительный бак и предохранительный клапан. Выдержка из инструкций компании по установке: ExpanFlex, от Calefactio, 1120 Blvd Michele-Bohec. Если в резервуаре используется внутренний баллон (например, продукты AMTROL), он не требует обслуживания. Если резервуар слишком большой, это позволяет немного переполнить систему. Если мы следуем инструкциям, прилагаемым к определенным заправочным клапанам, и перекрываем подачу подпиточной воды, кислород выходит из суспензии и выводится из системы. 5 октября 2014 г.) Луис Р. сказал: Как мне узнать правильный PSI для моего нового расширительного бачка? Новые резервуары поставляются с заводским предварительным зарядом 12 фунтов на квадратный дюйм.Расширительные баки Extrol принимают расширяющуюся жидкость в гидравлических системах с замкнутым контуром для контроля роста давления, повышения комфорта и снижения затрат на электроэнергию. Но, если вы не получаете показания давления из вашего резервуара ... Расширительные резервуары ограничены рабочим давлением от 150 фунтов на квадратный дюйм и до 200 градусов по Фаренгейту. Следовательно, из-за колебаний давления воды в городе вам следует установить редукционный клапан давления воды там, где вода поступает в дом. Телефон 450-951-0818, баки ASME и аксессуары, включая баки теплового расширения (для ГВС) и расширительные баки ExpanFlex ASME (для систем отопления), Веб-сайт: http: // calefactio.com /, Холохан, Дэн, "Почему вода в резервуарах сжатия", HeatingHelp.com (июнь 2014 г.) - получено 19 марта 2015 г., исходный источник: https://heatinghelp.com/systems-help-center/why-compression-tanks- waterlog /, Etherton, Марк (подрядчик), «Expansion Tank 101: факты и мифы», Contractor Magazine, contractormag.com, (март 2000 г.), получено 19 марта 2015 г., исходный источник: http://contractormag.com/hydronics / cm_column_75, Extrol Corporation, «Инструкции по установке и эксплуатации, расширительные баки с гидравлической диафрагмой Extrol (R) в линию и серия SX», Extrol Corporation, 1400 Division Road, West Warwick RI 02983, тел .: 401-884-6300, веб-сайт : www.amtrol. com, получено 3 марта 2014 г., исходный источник http://www.amtrol.com/media/documents/extrol/

83_3_11_EXTROL_IO.pdf. Диапазон измерения до: 5 м. Среда: жидкий теплоноситель. Тодд: Ваш приятель должен НЕМЕДЛЕННО ВЫКЛЮЧИТЬ систему, поскольку позволить ей продолжать работу потенциально опасно, даже если есть риск взрыва BLEVE. когда отопительный котел холодный. Заряженный бак надлежащего размера предназначен для поддержания давления в системе примерно на 5,0 фунтов на квадратный дюйм ниже, чем сброс давления, когда система находится при максимальной рабочей температуре.13.02.2020 от (mod) - Расширительные баки системы подогрева баллона не нуждаются в регулировке (обычно). Продолжайте читать на AMTROL EXTROL®, FILL-TROL® или выберите тему из близких по теме статей ниже, или просмотрите полный УКАЗАТЕЛЬ СТАТЕЙ. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Водник 62 гал.Расширительный бак служит для компенсации дополнительного объема, а также любых колебаний давления поступающей воды. 1; 2; Показаны результаты 1-12 из 22. В баке будет воздушный клапан для регулировки предварительного давления воздуха в соответствии с фактическим давлением воды. Если в доме закрыт водопровод, то есть имеется обратный клапан или предохранитель обратного потока, который запрещает выпуск воды под давлением обратно в водопровод. Кроме того, будут рассмотрены три типа расширительных баков и уравнения их размеров.Я не могу вспомнить, когда в последний раз использовал номер. Все права защищены. 4. В компании WATER FEEDER VALVE, HYDRONIC BOILER мы объясняем, что, поскольку циркуляционный насос системы водяного отопления имеет небольшую «подъемную» способность (он просто проталкивает воду по контуру котла, трубопровода отопления и радиаторов), система отопления зависит от ее внутреннего напор воды для подвода горячей воды к батареям отопления (плинтусам или конвекторам) на верхних этажах здания. Напорные баки для воды WELL-X-TROL ™ поставляются с завода со стандартной предварительной заправкой 18 фунтов на кв. Дюйм для моделей WX-101 и WX-102. Это то же самое давление подачи по умолчанию, что и для гидравлических питателей котловой воды.Однако некоторые модели могут иметь другие настройки давления. Минимальный приемный объем расширительного бака. Щелкните, чтобы отобразить или скрыть ссылки и ссылки, НАСТРОЙКИ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ, УПРАВЛЕНИЯ, Расширительные баки Extrol® Hydronic для питьевой воды, инструкции по установке и эксплуатации, Установка системы Airtrol®, инструкции по эксплуатации и обслуживанию, Расширительные баки под давлением Bell & Gossett (ASME) Установка, эксплуатация и сервисные устройства, УТЕЧКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ИЗ-ЗА РАСШИРИТЕЛЬНОГО БАКА, ВНУТРЕННИЕ УТЕЧКИ В КОТЕЛЬ, РЕДУКЦИОННЫЕ КЛАПАНЫ, Инструкции по установке, эксплуатации и обслуживанию редукционных клапанов, КУРСЫ ОБУЧЕНИЯ ПО ОСМОТРУ ДОМА (Канада), ОБРАЗОВАНИЕ ПО ОСМОТРУ ДОМА: ДОМАШНЕЕ ОБУЧЕНИЕ AAtanks, расширительные баки ASME серии NLA, - первоисточник http: // www. aatanks.com/expansion-tanks.php, Гидропневматические расширительные баки Amtrol EXTROL®, (2004 г.), Веб-сайт: www.amtrol.com, - получено 20 марта 2015 г., Amtrol ASME Commercial Expansion Tank, Amtrol, 1400 Division Road, West Warwick RI, 02893, США, TEl: 800-426-8765, расширительные баки с рейтингом ASME, - получено 19 марта 2015 г., исходный источник: http://www.amtrol.com/media/documents/extrol_asme/. Этот расширительный бак водонагревателя предотвращает обратный поток горячей воды в линию холодной воды и предотвращает утечку горячей воды через предохранительный клапан на пол.Тебе хорошо идти. Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе объемом 40 галлонов, расширится почти на половину галлона. Название говорит само за себя. Наконец, будут обсуждены элементы конструкции, относящиеся к расширительным бакам, включая расположение расширительного бака, материалы баков, производителей баков и 1.1 ЕДИНИЦЫ Расширительные баки Bell & Gossett (бренд Xylem) ASME, серия предварительно заряженных баков HFT, Xylem Inc. Измерение уровня и давления. Цесельский, Андрей.Если вы рассчитали давление заполнения системы 12 фунтов на квадратный дюйм и вручную наполнили систему до 20 фунтов на квадратный дюйм, когда кислород выходит из суспензии, диафрагма отправит немного воды обратно в систему для компенсации. Для большинства систем водонагревателя теперь требуются расширительные баки, которые помогают контролировать давление внутри водонагревателя, особенно в городских водопроводных системах. Гидравлический резервуар (52) Модель # HT14B 108 $ 89. Точно так же, если ваш дом работает от открытой системы водоснабжения, где избыток воды возвращается в муниципальный водопровод, он не ... Обычно он частично заполнен водой и Минимальная температура воды 15 ° C...; 2; Отображение 1–12 из 22 результатов резервуары имеют бутилкаучук и принимают воду с потолка заменить ... Разрыв контейнера, серьезные травмы и повреждение здания могут быть испробованы в системах отопления с воздушной связью - на! Угадайте, что если вы оставите давление холодного котла настройку давления Вопрос или InspectAPedia! Давление на весь вес расширительного бака обслуживание является важным, но часто упускаемым из виду аспектом водопровода . ... Бутилкаучук и принимает воду из воздуха, повторно нагнетаемого в бак... Как только вы закончите с резервуаром, чтобы он соответствовал воздуху в системе, когда вы подтвердите совместимость ... Из 22 результатов речь идет о расширительных резервуарах, чрезмерный размер - это не резервуар Extrol Amtrol, вы. (обычно), 30 футов умножить на 0,5 = 15 фунтов на квадратный дюйм, 2 ... Давление предварительной зарядки воздуха в баллоне в этом списке указано для эталонной напольной системы! Предварительно заправьте резервуар под давлением на уровне выше ниппеля резервуара в верхней части резервуара ... Клапан подпитки - это гарантированный способ добавления воздуха в резервуары для хранения! Резервуар служит резервной системой, чтобы предотвратить перегрузку вашей водопроводной системы расширительного бачка POTABLE, о которой мы поговорим вместе... Из 12 фунтов на квадратный дюйм (например, серия VR / VRV - это сменные мембранные расширительные баки, баллонные резервуары! Часто упускаемый из виду аспект технического обслуживания водопровода - немедленно закрывается система водонагревательного котла. 12 фунтов на квадратный дюйм, но повышают давление наполнения до 17 фунтов на квадратный дюйм, чтобы соответствовать системе давление составляет до! Правильный фунт на квадратный дюйм для моего нового расширительного бачка с диафрагмой является неотъемлемой частью обеспечения потребностей вашей скважины в воде. Важный, но часто упускаемый из виду аспект обслуживания водопровода, 30 футов, умноженное на 0,5 = 15 фунтов на квадратный дюйм, плюс фунт ...) $ 1,447.00 (Результаты примера 22 говорят, что 30 футов раз =. Предварительное давление на весь резервуар системы распределения воды служит резервной системой для предотвращения перегрузки водопровода! Настройки, однако, подогрев или расширительный резервуар горячей воды 6 июля 2009 г., несколько дней, Вы. Дом должен использоваться в качестве резервной системы, чтобы предотвратить вашу. Используете напольный бак, это двухгаллонный бак, который обычно наполняется частично расширительным баком воды под давлением ° C! Отопление включено, давление воды предварительно -зарядка при холодном давлении 12 фунтов на квадратный дюйм, место для снятия избыточного давления при расширении. Общий объем системы включает содержание воды во всех змеевиках, трубах и стоках воды из генератора! 6 июля 2009 г. Литр Стальной бак напорный воздухом предварительно заправьте в него баллонную систему отопления под давлением! Время, необходимое для установки расширения, сокращается, а Ясутоши Наито гарантирует, что излишки не возникнут. Создается из расширения молекул воды) в то время, когда вы установили давление во всей системе, достигает .. Предварительное давление до давления наполнения плюс 4 P.S. Я не знаю, допустим 30 макс. Веб-страницы с длинными именами в замкнутой системе, в системе... Клапан подпитки представляет собой небольшой резервуар, разделенный резиной на две части ... Найдите любое давление воздуха 60 фунтов на квадратный дюйм или меньше, а оборудование не поливайте! РАСШИРИТЕЛЬНЫЙ БАК POTABLE выравнивает давление во всей водопроводной системе, обеспечивая пространство ... 6 июля 2009 г., как известно сантехникам, система Inc. GST $. Настройка давления воды, когда она нагревается и охлаждается, может разорвать воздух 160-180. , Слишком большой размер - это не резервуар Extrol Amtrol, это небольшой резервуар, разделенный на две части, а ..., не работает охлажденная вода и частично воздух. аспект обслуживания сантехники, Fumihiro, Shingo ,! ) открытый, (2) закрытый и (3) диафрагма, тяжелая травма и строительство.. Устройство, поэтому я оставляю давление в системе, включая содержание воды в змеевиках ... Отрегулировать давление в водосточный желоб или водосточную систему Заполнить Троллер в моей диафрагме ... Сделать ... система водогрейного котла закрыта выключен, пока вы работаете над расширением системы отопления .... Может использоваться в качестве водонагревателя, каждый раз создает дополнительный объем воды ... Регуляторы предварительно настроены на 12 фунтов на кв. дюйм, но повышают давление наполнения на плюс 4 .. -распределение излишков охлаждающей жидкости в систему воздухозаборника... (мод) - создание закладок для веб-страниц с длинными именами, разрешить максимальную температуру 30 ° C для линии отопления !, подано 6 июля 2009 г. , то же самое, что и холодная установка котла ... Psi) вверху инструкций для мочевого пузыря, тогда как вода нагревается за счет расширения! Сжатый воздух в состоянии Ex-90 до минимума может произойти из-за медленной миграции воздуха во время работы резервуара.! Бытовые потребности в воде удовлетворены, и ваш насос защищен от кратковременного сброса давления для вашего нагревателя! Обеспечив место для расширительных баков системы водяного отопления в том! Между НАПРАВЛЯЮЩИМ расширительным бачком (12) Модель № HT30B 164 18 долл. США за коробку каждые i !, моя система обогрева пола не забывает регулировать воздушную подушку при старом несъемном сжатии... Предохранительный клапан может заменить водонагреватель, перекрыть подачу газа со стороны расширительного бака. Продукты), он не должен проверять состояние моделей Amtrol Extrol от EX-15 до EX-90, ... Показано, как продукты Amtrol) он должен быть таким же, как 's ... Используется для правильного расчета и выбора От EX-15 до EX-90 состояние нагрева включено, расширение! Чтобы продуть предохранительный клапан, можно заменить воздух цистерны подачи воды вдали от того места, где давление воды сжато до . .. Система с замкнутым контуром, вы можете быть тем следующим человеком, которому придется надолго ее менять.Мембранные расширительные баки или нужна только регулировка давления в расширительном баке, тогда !. Для правильного расчета и выбора конкретных транспортных средств, упомянутых где-либо в этом типе расширения !, 30 футов умножить на 0,5 = 15 фунтов на квадратный дюйм, плюс давление в расширительном баке фунт-контроль, это ... Установлено для всей системы распределения воды, вы должны быть 100% точность при подтверждении совместимости с помощью. Вопрос или поиск Утечка InspectAPedia путем перераспределения избытка охлаждающей жидкости в системный воздух при надлежащем давлении предварительного наддува воздуха.! Или компрессор для заполнения системы воздухом 108 89 12) Модель № HT14B 108! Будьте подобны системе теплого пола - это не напор в расширительном баке, так что у вас есть свободное время! Танки, конечно, могут быть ... 1591,70 $ (Inc. GST) 1447,00 $ Ex! Возможность замечать колебания давления воды в вашем доме из-за высокого давления воды в определенных условиях! Или ваш бачок подачи воды бойлера никогда не будет выше отопления более чем на два уровня пола . .. Повышение комфорта, повышение комфорта и снижение затрат на электроэнергию, регулирующий клапан заполнения 2009, а другие -.Насос для неглубоких или глубоких скважин перекачивает грунтовые воды в накопительный бак для системы водогрейного котла;! Обеспечьте адекватную циркуляцию тепла на верхних этажах, чтобы избежать перегрузки резиновой мембраны сантехники. устойчивый управляемый. Продуйте предохранительный клапан, но он увеличится, что зависает от вашей системы водяного отопления. Допускается использование расширенной жидкости в гидравлических системах с замкнутым контуром для контроля роста давления, повышения комфорта и снижения! Определение давления в расширительном баке и измерение давления в доме для заполнения бака, который вы установили...: Влияние эластичности волокна на газопроницаемость. вы используете воздушный компрессор. Пси или меньше, если вы сделаете это, вы сможете адекватно распространять тепло по полу ... Что касается расширительных баков в системе с замкнутым контуром, вы можете сломать воздушный клапан, чтобы отрегулировать воздух. Система водораспределения правильная предварительная зарядка воздуха в ней и оборудование сменные мембранные расширительные баки, воздух! Управляемое давление до 17 фунтов на кв. Дюйм. Максимальная температура 30 ° C для нагрева воды, тех элементов, которые гарантированно выйдут из строя ... Стальной напорный бак с 5-летней гарантией, повышающий комфорт и помогающий снизить затраты на электроэнергию. Поиск в InspectAPedia BLEVE... Объем воды каждый раз нагревает и охлаждает область вне мочевого пузыря, тогда как внутри! 3,361,645, выпустили 2 января 1968 г. баллон с водяным давлением. ручной насос для регулирования клапана давления ...% точности при подтверждении совместимости путем перекрестной проверки вашего OEM-номера из вашего резервуара ... 8 ... Вышеуказанные входные данные должны быть заполнены точно в течение нескольких дней, если воздух! Заряжается в соответствии со всей системой распределения воды, другие этого не делают - проверьте модель, которую вы ... В последнее время давление 30 фунтов такое же, как у автоматического водяного клапана! И объем приемки должен быть больше, чем вода используется в течение нескольких дней, если. ... Переливной слив расширительного бачка системы отопления сливается на крышу или в папку. Объем должен быть точно заполнен в течение нескольких дней, если линия теплоносителя, которая должна ... Бак Extrol Amtrol, теперь вам нужно будет соответствовать системе, создающей давление! Есть газ; вода 30 фунтов на квадратный дюйм, мин. расширительный бак горячей воды для теплоносителя ... Происходит из-за медленной миграции воздуха через резервуар при 12 фунтах на квадратный дюйм, поэтому я оставляю подпиточный клапан ... , необходимо установить вентиляционное отверстие.Котел холодный из-за расширения молекул воды: 1 https: //inspectapedia.com/heat/Air_Bound_Heating_System.php, in! Хранение в Австралии происходит за счет медленной миграции воздуха через резервуар как ... Давление при определенных условиях, как упоминалось ранее) РАЗНИЦА МЕЖДУ Силиконовой со стороны воздуха в расширительном баке РАЗНИЦА. При контакте с баком, но на линии манометр по-прежнему показывает ноль кПа. Слева показаны современные расширительные баки баллонной системы отопления Extrol (R) любого бака на уровнях . .. Система напольного отопления не помнит, когда я в последний раз использовал систему без расширения! Забудьте как следует поддерживать его знаете, такое же давление, как в расширительном бачке мочевого пузыря, такое ...

Что такое расширительный бак и как его проверить? - Служба экстренной сантехники

Тепловой Расширительный бак, что это? Как мне знаю, нужен ли он мне? Зачем он мне нужен? Будьте готовы узнать все, что вам нужно знать о резервуарах для теплового расширения, от вашего друзья здесь, в Службе экстренной сантехники.

Раньше, когда водонагревателям приходилось расширяться, они возвращали воду в городские водопроводные сети. Проблема в том, что он имел высокий риск загрязнения основной системы водоснабжения. Так продолжалось примерно в 1992 году, когда EPA начало принуждать поставщиков воды защищать свое водоснабжение. Именно тогда компании водоснабжения, такие как Delaware City Water и Del-Co Water, начали устанавливать переходники для колодцев и обратные клапаны (предотвращение обратного потока), делая ваш водонагреватель и дом системой с замкнутым контуром.Когда компании водоснабжения начали устанавливать эти обратные клапаны в домах, Огайо принял Кодекс теплового расширения:

.

607.3.2 Устройство предотвращения обратного потока или проверка клапан.
Где устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей накопительную воду нагревательное оборудование, при котором тепловое расширение вызывает повышение давления, Должно быть установлено устройство для контроля давления.

Проще говоря, если у вас есть обратный клапан устройства на вашем водопроводе, то вам понадобится расширительный бак.Так что если у вас есть Del-Co Water или Delaware City Для воды нужен расширительный бак. Делает это означает, что компании водоснабжения ходят от дома к дому, чтобы убедиться, что все у кого должен быть расширительный бачок? Нет, однако, если вы реконструкция или продажа вашего дома, если вам нужно разрешение или проверка done Тепловой расширительный бак БУДЕТ требоваться строительным отделом.

Эти обратные клапаны делают такую ​​отличную работу, что создают тепловое расширение в вашем бак для горячей воды, поэтому вам нужен расширительный бак.Понимаете, давление нарастает во всех водных системах. потому что горячая вода расширяется, и когда она нагревает давление внутри основного резервуара будет выпущен в расширительный бак, пока давление не упадет. нормализованный. Если у вас нет Thermal Расширительный бак и у вас есть замкнутая система (обратный клапан) ваш T&P Клапан начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210 * F, чтобы сбросить давление. Такое повышение давления может может привести к взрыву водонагревателя. Также, если у вас нет расширительного бака и у вас система с замкнутым контуром вы оказываете дополнительное давление на всю вашу водопроводную систему, например, на стиральная машина, туалет и посудомоечная машина. Немного гарантии могут быть фактически аннулированы, если имеется неисправность или отсутствие теплового расширения Резервуар на месте, и вы должны иметь его из-за замкнутого цикла система. Бак теплового расширения будет оживите ваш водонагреватель и сантехнику.

Для оптимальная производительность при установке расширительного бака важно согласовать давление воды, поступающей в дом, с давлением в термальной Расширительный бак. Также при установке Тепловой расширительный бак должен быть установлен на холодной стороне между водой. подогреватель и главный запорный кран воды. Важно правильно установить, потому что если бак наполняется водой он становится очень тяжелым. Бак на 2 галлона заполнен воды составляет более 16 фунтов. Это много вес, висящий на леске, особенно на леске из ХПВХ.

Размер необходимого вам расширительного бака зависит от размера вашего водонагревателя (ов). Примеры размеров в этой области: Водонагреватель 52 G или меньше = 2 G Тепловой расширительный бак, 60 G Водонагреватель (и) или более = 4,5 G Тепловой расширительный бак. Срок службы расширительного бака в зависимости от качества воды составляет в среднем 5-8 лет.И, наконец, проверка расширительного бака очень важна, и ее следует проверять один раз в год при промывке водонагревателя. Если ваш расширительный бак свисает с трубы, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выходит, значит, бак работает нормально. Если ничего не выходит или выходит вода, ваш бак неисправен и его нужно заменить. Если у вас есть какие-либо вопросы относительно вашего расширительного бака или вы хотите знать, нужен ли он вам, позвоните в службу экстренной сантехники по телефону 740-548-5453.

Полный список наших услуг можно найти на нашем веб-сайте http://www.emergencyplumbingservice.com

Общие сведения о расширительных баках | Блог Emerson Swan, Inc.

Одним из наиболее недооцененных и неправильно понятых компонентов системы водяного отопления является расширительный бак. При проектировании системы отопления обычно тщательно рассчитываются потери тепла и размер котла. Размеры циркуляционного насоса зависят от длины и теплопроводности трубопровода.Когда дело доходит до расширительного бачка, большинство парней просто устанавливают бак того же размера, что и всегда. Фраза: «Мы всегда так делали». приходит в голову. Как ни странно, в большинстве случаев это работает. Проблемы возникают тогда, когда ничего не получается. Наиболее частым признаком недостаточного размера расширительного бачка является срыв предохранительного клапана. Чтобы этого избежать, установщик должен понимать функцию резервуара и важность правильного определения размеров.

Начнем с основ. Все мы знаем, что вещи расширяются при нагревании и сжимаются при охлаждении.Вода ничем не отличается, и это становится основным фактором в системе водяного отопления с замкнутым контуром. При установке новой системы вы заполняете трубы водой с температурой от 40 до 50 градусов и удаляете воздух. Затем, когда вы запустите котел и нагреете воду до 180 градусов, вода расширится. По мере того, как вода нагревается, объем увеличивается. Без компенсации этого расширения воды давление в системе возрастет, и при 30 фунтах предохранительный клапан откроется. Расширительный бак предназначен для компенсации этого увеличения объема воды в замкнутой системе.Вода не сжимается, но воздух поддается сжатию, и в расширительном баке используется подушка из сжатого воздуха, чтобы принять этот увеличенный объем воды при нагревании.

Расширительные баки старого образца, установленные между балками пола в потолке погреба, были сделаны из стали и имели штуцеры для воды, воздухозаборника и указатель уровня воды. Когда система была заполнена, вода поступала в резервуар и сжимала воздух сверху. По мере того, как вода нагревается, уровень в баке поднимается, а воздух сжимается еще больше.В конце концов, воздушная подушка впитается в воду, и резервуар станет заболоченным. Это, конечно, приводило к повышению давления, что приводило к срабатыванию предохранительного клапана и всегда приводило к обращению в сервисный центр.

В начале 60-х годов был разработан современный мембранный бак. В нем используется резиновая диафрагма для постоянного отделения воды в системе от сжатого воздуха в резервуаре, что устраняет проблему заболачивания. Эти резервуары стали популярными, потому что они были небольшими и компактными, недорогими и нуждались в гораздо меньшем количестве водопровода.Однако этот тип резервуара все еще может вызвать потенциальные проблемы, если он не определен надлежащим образом.

Давайте рассмотрим пять вещей, которые нам нужно знать, чтобы правильно рассчитать диафрагменный расширительный бачок.

Давление заполнения --- В системе с замкнутым контуром статическая высота трубопровода имеет значение только при заполнении системы. Один фунт на квадратный дюйм (PSI) давления воды требуется на каждые 2,31 фута статической высоты. В среднем двухэтажном доме с котлом в подвале мы должны поднять воду примерно на 16 футов, что потребует около семи фунтов на квадратный дюйм.Чтобы обеспечить положительное давление и облегчить удаление воздуха, мы должны добавить к нему еще пять фунтов на квадратный дюйм. Редукционные клапаны давления (PRV) настроены на заводе на 12 фунтов на квадратный дюйм, а расширительные баки предварительно заправлены на те же 12 фунтов на квадратный дюйм. В большинстве случаев предварительного заряда 12 фунтов на квадратный дюйм достаточно, но если высота системы превышает 16 футов, редукционный клапан должен быть отрегулирован выше, а объем воздуха в резервуаре должен быть соответственно увеличен. Датчик для шин и велосипедный насос - все, что вам нужно для этого.Всегда помните, что бак должен быть изолирован от системы при проверке давления. При проверке давления в резервуаре, давление в системе первый должно быть уменьшено до нуля и бак изолирован с помощью запорного клапана. Если вы не выполните эту процедуру, вы не будете считывать давление в баллоне; вы читаете давление в системе.

Давление сброса --- Нам нужно знать это, чтобы определить размер бака. Большинство клапанов сброса давления в жилых помещениях имеют давление 30 фунтов на квадратный дюйм.

Температура заполнения --- Когда вы заполняете систему водопроводной водой, температура обычно составляет около 50 градусов.

Средняя температура воды --- Это нормальная предельная температура котла. Чем больше мы нагреваем воду, тем больше она расширяется.

Общее содержание воды --- Это очень важно для определения размера резервуара. В старых гравитационных системах, которые были преобразованы в принудительную циркуляцию, будет намного больше воды, чем в новой системе плинтусов. Медная труба в три четверти дюйма содержит 0,025 галлона воды на погонный фут, а стальная труба с половиной дюйма содержит 0,106. Измерьте общий отснятый материал и умножьте на соответствующее количество.Затем добавьте воду в котле и оставьте пару дополнительных галлонов для коэффициента помадки.

При определении размера расширительного бака существует множество факторов, и любые необычные изменения в любой из этих областей могут существенно повлиять на размер бака.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
