Гидрострелка для отопления. Нужно ли устанавливать?

Гидравлический разделитель (гидрострелка) – необходимость или навязанное излишество?

Чаще всего гидрострелка – это именно излишество, попадающее в систему обвязки котельной по причинам, не связанным с необходимостью ее применения. Иными словами, в большинстве случаев, с точки зрения гидравлики котельной, гидрострелка не нужна.

Тем не менее ее применяют очень часто. От чего это происходит? Основных причин две:

А) монтажник малоквалифицирован и слепо копирует схему котельной, по образцу, найденному в интернете. А схем с гидрострелкой в сети можно найти в достаточном количестве, гораздо большем, чем схем без применения этого устройства.

Б) монтажник преследует свой экономический интерес и навязывает дорогостоящее оборудование, увеличивая свой доход за счет заказчика, который не может сам разобраться в том, что ему надо, а без чего можно обойтись.

Широкому применению схем с гидравлическим разделением способствует и распространение ложных сведений о массе положительных свойств гидрострелки. На самом деле, гидрострелка это очень простое устройство и назначение у нее только одно – уравнять разницу в давлении между подающим и обратным коллекторами в многонасосной системе. Большая часть сведений, которую можно найти о применении гидравлического разделителя – это бравурно поданная ошибочная информация, распространяемая малоподготовленными, заинтересованными ораторами. Именно благодаря мифам, окружающим гидрострелку, она широко представлена в наших бытовых котельных, обеспечивающих работу всего двух, трех контуров с двумя, тремя насосами.

Необходимость применения гидравлического разделения возникает, когда в системе есть много насосов, много разнонагруженных контуров. Когда перепад давление между подающим и обратным коллекторами начинает превышать производительность самого малопроизводительного контура.

Но такое бывает далеко не всегда.

Как определить, в первом приближении, нужна вам, как заказчику и пользователю, гидрострелка или нет? Есть очень простой критерий – у вас в котельной два и более котлов, работающих одновременно (резервный котел не считается) и количество контуров не менее четырех. Для такого состава котельной гидрострелка уже может понадобится.

Если у вас один котел и три, четыре контура… без гидрострелки вы замечательно обойдетесь.

Более подробно о работе и назначении гидрострелки вы можете посмотреть здесь:

Зачем нужна гидрострелка? Назначение и принцип работы.

Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.

Нужна ли Вам гидрострелка?

В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.

Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.

Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.

Устройство гидрострелки

Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.

Назначение гидрострелки – это разделение контур котла и контура потребителя.

Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.

Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:

  • Сама гидрострелка
  • Главный коллектор
  • Насосные группы (одни прямая и две смесительные)
  • Обвязка
  • Контроллер управления

Принцип работы гидрострелки

Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.

Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.

Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.

Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.

Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.

Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.

Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

  • Защита котла от теплового удара
  • Увеличение долговечности системы отопления
  • Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Но эти функции можно обеспечить гораздо более дешевыми устройствами.



Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным. ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Читайте так же:

Что такое гидрострелкаМастер водовед

05 октября 2013г.

Нередко, на страницах интернет-ресурсов, можно встретить очень сжатое, написанное только техническими терминами, описание гидрострелки. Мы в этой статье постараемся раскрыть, что такое гидрострелка и зачем она нужна.

Гидрострелка — применяется для гидравлического разделения потоков. Таким образом, гидравлический разделитель это некий канал между контурами, который позволяет сделать динамически независимые контуры для передачи движения от теплоносителя. Чаще в интернете используют официальное название: гидрострелка гидравлический разделитель.

Зачем нужна гидрострелка в системе отопления

В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:

  • первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
  • второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.

По какому принципу работает гидрострелка

Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.

Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.

Зачем снижать вертикальную скорость в гидрострелке?

Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.

Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.

Уменьшение гидравлического сопротивления в гидрострелке,

Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через автовоздушник.

Как узнать, что нужна гидрострелка

Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.

Преимущества использования гидрострелок.

Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.

Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.

Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.

Принцип работы гидравлической стрелки видео

Нужна ли гидрострелка для двухконтурного котла отопления?

Гидрострелка, или гидравлический разделитель – это специальная трубка, предназначенная для выравнивания давления в подключенных к ней трубопроводах. При этом не все владельцы котлов понимают практическую пользу такого решения и нужна ли гидрострелка для двухконтурного котла вообще.

Предлагаем посмотреть, когда есть нужда в гидравлическом разделителе, зачем это устройство вам и какая его реальная практическая польза для системы отопления.

Устройство и принципы работы гидроразделителя

В стандартной комплектации гидрострелка – это округлая (реже – квадратная) труба с четырьмя фланцевыми или резьбовыми патрубками. Они отличаются. С одной стороны расположены патрубки для котлового контура, а с другой – для распределительного коллектора.

Фактически гидрострелка в системе отопления и обвязке – это связующее звено между контурами, что делает их динамически независимыми. Основных назначений у гидрострелки два:

  1. Исключить гидродинамическое влияние, которое возникает при включении и выключении отдельных контуров. К примеру, когда вы используете радиаторное отопление, у вас дома установлен теплый пол, а в системе горячего водоснабжения используется бойлер. В подобных случаях разумно для каждого потока использовать отдельный контур, чтобы исключить их взаимное воздействие.
  2. Получить большую производительность для штучно созданного контура даже при малом расходе теплоносителя. То есть, это позволяет «разогнать» котел, сделав его работу более эффективной, но при этом не заставлять его работать на предельных мощностях.

Применение гидрострелки в отопительной системе позволяет решить еще несколько важных проблем. Например, с ее помощью:

  • снижается взаимовоздействие и влияние друг на друга насосов отдельных контуров и горячего водоснабжения, устраняется так называемое «передавливание»;
  • срок службы котла увеличивается благодаря предотвращению перегрузок во время работы;
  • обеспечивается дополнительная защита от низкотемпературной коррозии;
  • предотвращается взаимное влияние котлового и отопительного контуров;
  • снижается скорость износа горелки и объемы потребляемого газа когда агрегат работает на низких мощностях.

Сегодня многие производители дополнительно расширяют функциональные возможности своих гидрострелок, добавляя в их конструкцию воздухоотводчики, деаэрирующие пластины, термометры, сепараторы шлака и прочее. Это позволяет расширить функциональные возможности конструкции и дополнительно продлить срок службы котла.

Но нужна ли для котла гидрострелка именно вам и именно для вашего котла? Сегодня многие продавцы пытаются «впарить» доверчивому покупателю то, что ему не особенно надо. Гидроразделитель – в числе таких товаров. Продавцы говорят о большом приросте КПД, экономии газа, увеличенном в несколько раз сроке службы и т. д. На самом деле все не совсем так.

Ставить или не ставить гидрострелку именно вам? И как ее выбрать?

Ни одна гидрострелка не обладает «чудодейственными» свойствами. Но если в вашей отопительной системе работает несколько отопительных контуров и в них переменный расход, гидрострелка действительно может быть полезной. Плюс ее рекомендуют ставить, если у вас два и больше циркуляционных насоса. Если их 3-4, то без гидроразделителя нормально настроить и уравновесить их работу просто не получится.

Другой вопрос – требования производителей. Так, многие бренды требуют установку гидрострелки на свои котлы, если их мощность более 35-40 кВт. В противном случае владелец просто не получит гарантию и в случае поломки будет делать ремонт за свой счет. Многие работники сервисов даже не приезжают на вызов, если по телефону узнают, что гидрострелки в котле нет.

Если же у вас всего один котел и в нем 1-2 насоса, смысла покупать и устанавливать гидрострелку просто нет. Вы можете установить ее, она точно не навредит. Но и пользы от нее будет мало. Гидроразделитель будет разумным решением там, где установлена сложная разветвленная система – на больших дачах, многоквартирных домах, крупных коттеджах и т. д.

Цена гидрострелок сегодня стартует от 20 американских долларов, но может быть в разы выше в зависимости от модели. Но учитывайте, что если решите ее устанавливать, придется потратиться еще на коллектор, дополнительные циркуляционные насосы, прочее. Это не всегда обязательно, но часто необходимость в этом есть.

Как выбрать гидрострелку?

Основной параметр, влияющий на выбор гидрострелки, – мощность котла. Она всегда указывается производителем в инструкции к устройству. Также при выборе учитывается порядок подачи и отвода воды из системы, расположение входящих/исходящих патрубков, емкость. Дополнительно нужно учитывать диаметр гидравлической стрелы, патрубков, максимальный проток воды по гидрострелке, производительность котельного оборудования, разницу температур подаваемого и возвратного теплоносителя.

Если вы все же решите устанавливать гидрострелку, рекомендуем обратиться в «Профтепло». Мы подскажем, нужна ли в вашем случае гидрострелка, какую модель выбрать для вашего котла, какие параметры учесть. Также мы можем сами установить оборудование прямо у вас дома или на другом объекте в удобное заказчику время.

Помните, что гидроразделитель – полезный элемент системы, но не во всех случаях. Перед покупкой и установкой позвоните менеджеру «Профтепло», получите бесплатную консультацию и только после этого, если в установке будет необходимость, мы все сделаем. Работаем на территории Калуги и в регионе. Помогаем подобрать оборудование, выполняем монтаж котлов и отдельных компонентов отопительной системы, ремонтируем и обслуживаем агрегаты всех моделей. Обращайтесь по номеру +7 (4842) 75 02 04 или оставляйте запрос на сайте «Профтепло» через специальную форму.

Нужна ли вам гидрострелка?

    Здравствуйте! Сегодня мы раскажем вам о гидрострелке. Существует не соответствие между простотой устройства гидрострелки и теми не былицами, которые о ней  рассказывают в интернете. Ей приписывают слишком много положительных качеств, которых на самом деле у неё нет. Зачем это делают? Тут все элементарно, гидрострелка- это товар, а для того, чтоб его продать его нужно хорошо описать. И это описание не всегда соответствует действительности. Так вот прочитав о том какие замечательные свойства имеет гидрострелка, конечный потребитель обязательно просит монтажников поставить гидрострелку в котельную. С уверенностью, что без гидрострелки его система работать не будет. Монтажник, как правило не против, ведь установка гидрострелки, это работа которая увеличит его заработок. И о том, что гидрострелка побольшей части обычном потребителю нужна, никто, никогда, нигде не обмолвиться. А конечный потребитель сам не в состоянии разобраться, что ему нужно. По этому он получает гидрострелку, совершенно ненужные устройства и в итоге переплачивает деньги.

   Сейчас мы расскажем, что такое гидрострелка? Какими свойствами она на самом деле обладает? Какие выполняет функции? Как она устроена? Куда она ставится? Когда ее необходимо ставить? И вы в итоге сможете сделать для себя вывод нужна она вам или нет или что более важно кому она нужна. Потому что у нас все посходили с ума и пихают их без надобности.

    Давайте разберемся, где она нужна. Прежде всего устройство гидрострелки, устройство чрезвычайно простое- это кусок трубы круглого или прямоугольного сечения. Расположите его можно горизонтально, можно и вертикально, об этом тоже спорят часто. На самом деле значения не имеет. в основном распалагают вертикально, потому что так удобнее. В верхней части установить автоматический воздухоотводчик, в нижней дренажный кран для удаления шлама который там скапливается. Ещё там есть четыре патрубка для циркуляции теплоносителя два со стороны котлового контура и два со стороны контра потребителей. Иногда производитель устанавливает внутри сеточки на верхней по задумке должен сепарироваться воздух на нижней должен отделяться шлам. Сеточки со временем забиваются достаточно быстро и пристают работать. Поэтому чаще всего гидрострелка внутри пустая, это просто отрезок трубы. Устанавливается гидрострелка между контуром котла и потребителем, на подачу или на обратку. Причем если бы её там не было, то там были бы просто участки магистралей и всё. Что у нас происходит с гидравликой системы, когда мы установили гидрострелку? Мы раздели котловой контур и контуры потребителей. Правильное название гидрострелки “гидравлический разделитель”. После того как мы это разделение выполнили, у нас  появляется возможность работы системы в разных режимах. В интернете вы легко найдете вот такие три картинки, которые рассказывают о трёх различных режимах работы гидрострелки.





     Вы радуетесь, как замечательно, какая необыкновенная гибкость проявляется в работе моей системы. А вот не тут то было, режим работы гидрострелки всегда один. Объясним почему, что такое вообще режим работы? Он связан соотношением расходов через котловой контур Q1 и через контуры потребителей Q2. Соотношение возможно какое, может быть равенство, расход через котел может быть меньше, может быть больше.

    Смотрим первый рисунок, когда такой режим может иметь место, никогда. Потому что даже если мы подберем сопротивление контуров, производительность насоса таким образом что мы расходы эти уровняем, то как только где-то закроется термоголовка или включится насос бойлера или в любой другой насос, это равенство исчезнет. Его не может быть не теоретически, не практически. Поэтому этот режим не существует, его нет!

    Второй режим. Этот режим нельзя допускать не в коем случае. Почему? В интернете есть такие цифры предполагается, что котел может выдавать 40 л теплоносителя в минуту, а системе в это время требуется 120. Что будет в такой ситуации? Из подачи котлового контура будет поступать 40 л теплоносителя нагретого допустим до 60 градусов. В это время подача потребительского контура будет забирать 120 л. От куда она их берет? 40 литров система заберет из котлового контура и 80 л из обратки которую сама в гидрострелку и подает. Но обратка возвращается уже не 60 градусная,  а 40 градусная. Поэтому 1/3 60 градусного и 2/3 40 градусного теплоносителя дадут нам в подачу потребительского контура уже не 60 градусов, а всего 47. Нам не хватает, что мы делаем мы в котле поднимаем температуру до 80. Тогда у нас в подачу потребительского контура попадает не 80, а около 70. В итоге в системе мы каким образом достигли нужного результата. Но что происходит в нижней части? Из обратки системы теплоноситель возвращается приблизительно на 20-25 градусов холоднее. Получается, что обратка в котел возвращается около 50 градусов. Это приведет к тому, что мы заставим котел работать конденсационном режиме. Холодной обраткой мы его слишком сильно остужаем, а требование большинству котлов разница между температурой подачи и обратки должна составлять 20 градусов, не больше. Есть такие котлы, которые декларируют 45 градусов, но не у каждого есть такой котел. Для обычного котла этот режим чрезмерный, он может работать или образовывая конденсат на стенках камеры сгорания изнутри, а может и сразу лопнуть. Это первый минус, а второй то, что мы гоняем котел на повышенных температурах, а в систему мы не можем отправить теплоноситель тот, который отдаёт котел потому, что он рармешивается теплоносителем из обратки. Исходя из этого, этого режима допускать нельзя.

     Остается последний третий режим, когда расход в котловом контуре превышает расход в потребителях и эта лишняя часть теплоносителя из котла возвращается обратно в котел подогревая холодную обратку из системы отопления, от всех остальных потребителей. Нужно это для того, чтоб когда у нас система работает в переходных режимах включился гостевой домик, включился бассейн, включился бойлер. Для того, чтобы холодный теплоноситель не нанес вред котлу, мы его подогреваем теплоносителем из котла. Только этот один режим возможен для работы гидрострелки.

    И ещё поговорим о невозможности и ненужности тех режимов, которые мы только что смотрели. С первым режимом всё просто его невозможно достичь на практике.

    Второй мы определили как вредный, но одновременно с этим он также недостижим. Почему, потому что ситуация когда котел может выдавать 40 литров теплоносителя в минуту в то время, когда системе требуется 120 л, возможна только в одном случае, если совершили ошибку и поставили вам котел в три раза меньше мощности, чем требуется. Но эта ошибка из разряда очень заметных и она должна быть быстро устранена. Потому, что вы сразу обратите внимание на то, что ваша система не справляется со своими задачами.

    Остаётся только третий режим который мы определили, как правильный. Этот режим характеризуется небольшим превышением расхода в контуре котла, на суммы всех расходов в контурах потребителей. Это превышение приводит к тому, что у нас начинается вертикальное движение в гидрострелке сверху вниз со скоростью 1/10 метров секунду. Это скорость расчётная, с этими расчетами вы можете встретиться в интернете. Небольшая скорость, если умножить эту скорость на площадь поперечного сечения гидрострелки, то мы получим объемный расход который попадает из подачи в обратку и этот расход нам обеспечит подогрев холодной обратки и защиту котла от температурного шока. Никакого гидравлического разделения нам оказывается не нужно. Потому что сколько выдает котел, столько и забирают потребители. А с задачей перемещение теплоносителя из подачи в обратку с целью защиты котла легко справится обычный байпас. Байпас – это трубочка по которой это количество теплоносителя будет перемещаться. Следовательно гидрострелка для разделения контура котла и контуров потребителей не нужна.

    Так для чего же она тогда нужна? Она нужна для выполнения всего-навсего одной задачи не смотря на то, что ей переписывается множество различных функций. Эта задача обеспечения возможности работы насосов всех контуров в системе отопления. Каким образом это достигается? Представим себе, что у нас гидрострелки нет, есть 2 параллельных коллектора и на этих коллекторах установлены 2 насоса с разной производительностью. Допустим производительность первого насоса превышает производительность второго в 3 раза, что будет происходить при работе первого насоса? При разборе теплоносителя между контурами в коллекторе будет происходить разряжение, которое будет одинаковое для всего коллектора и подавая теплоноситель в коллектор обратки он будет создавать в нем повышенное давление. Получится, что разница между разряжением в коллекторе подачи и давлением в коллекторе обратки будет такая, что второй насос, просто не сможет забрать теплоноситель из коллектора подачи и подать его в коллектор обратки. У нас остановится один контур отопления и нам из этой ситуации нужно каким-то образом выходить. В этом случае мы устанавливаем гидрострелку, участок магистрали с нулевым сопротивлением. На нулевом сопротивлении разница в давлении уравняется и не будет разницы между давлением в коллекторе подачи и коллекторе обратки. И тогда второй насос свободно забирает теплоноситель из коллектора подачи и подает в коллектор обратки. Вот вся задача с которой должна справиться гидрострелка. Иными словами у нее всего одна функция и одна задача, которую она призвана решать.

    Теперь посмотрим, что ей приписывают помимо этого. Обычный интернет ресурс, который находится в открытом доступе и вот благодаря таким ресурсам молва награждает гидрострелку волшебными свойствами. Посмотрим, что по их мнению гидрострелка делает. Увеличивает энерго эффективности посредством возрастания КПД котла. КПД котла это данность это способность котла переводить в тепло энергию сгоревшего топлива, что после котла установлено уже никакого влияния на КПД котла не оказывает. Дальше они пишут, что это приводит к снижению затрат на топливо. Кстати КПД насосов они здесь тоже указывают, что такое КПД насоса никто не знает, глупость. Обеспечивается устойчивая работа системы. Фраза не о чём, но вы прочитав это подумаете, да у меня устойчиво работать система. Исключение гидродинамического воздействия, это было бы правильно если бы не продолжение – некоторых контуров на совокупный энергетический баланс системы. Звучит солидно, но ничего не отражает. Оптимизация работы и увеличение срока эксплуатации котельного оборудования. Оптимизация работы это задача  пользователя, а не гидрострелки. Увеличение срока эксплуатации котельного оборудования, здесь этого не написано, но на других ресурсах можно встретить мнение о том, что гидрострелка защищает котел от теплового удара, на самом деле это не так. Не может гидрострелка защитить котел от теплового удара. Классическая ситуация горелка в работе, подходит температура к моменту отключения, в этот момент пропадает электричество, все гаснет, горелка гаснет, насосы остановились чугунные стенки котла на греты, поскольку горелка работала набрали уже достаточно много тепла всё остановилось разбора теплоносителя нет и теплообменник котла догревает теплоноситель который внутри котла до 100-110 градусов легко. Котел теплоизолирован и какое-то долгое время эти 110 градусов находится внутри котла. За полчаса котел не остынет, но за полчаса остынут батареи системы отопления до температуры окружающего воздуха до 25 градусов. Через полчаса подали электричество, включился насос и у нас теплоноситель температурой 25 градусов со скоростью 15 или 20 литров в минуту попадает в котел. Дальше он в котле распределяется по нижней части теплообменника, потом вы услышите треск, а это значит, что у вас лопнул теплообменник. Устойчивость системы, фраза не о чём, непонятно. Упрощение подбора насосов, здесь главное не упрощение, а необходимость подбора всё равно остаётся. Даже с гидрострелкой вы не можете упростить подбор насоса, все равно нужно подбирать насосы для каждого контура отдельно. Независимо от того, будет ли стоять гидрострелка или нет на контур бойлера прямой вы не должны ставить насос 25/100, вы поставите 25/40, потому что контур косвенного бойлера это короткий змеевик для которого нужен самый мало производительный насос. Никакого упрощения нет насосы все равно нужно подбирать. Возможность осуществлять контроль за температурным градиентом. Температурный градиент – это понятие, которое показывает изменение температуры от одной точки до другой, направление и скорость этого изменения. Зачем это нужно, тоже никто не знает, но фраза красивая. При необходимости можно изменить температуру в любом из контуров. Замечательно, но причем здесь гидрострелка? Температуру мы можем изменять посредством трёхходовой кранов.  Удобство в использовании. Ни какого особого удобства в ней нет, она просто весит на стене. Высокая экономическая эффективность, вообще не про что. Еще есть информация, что гидрострелка защищает котел и систему от грязи и шлама, поэтому вам не нужен фильтр грязевик. Глупость страшные, кто так делает, сам себя наказывает. По системе гуляет грязь около нулевой плавучести, это ил, нитки возможно которые вымыло с резьбовых соединений, ржавчина которая отшелушилась от внутренней поверхности труб и радиаторов. Ржавчина летит по системе отопления, она в ней плывет потому что её гонит теплоноситель. Попав в гидрострелку она не падает на дно, а пролетает в котел. А вот в котле она как раз будет останавливаться, потому что там происходит резкая остановка теплоносителя при попадании в большой объём там она будет осаждаться. Поэтому обязательно фильтр нужен. Если вы гидрострелку ставите для того, чтобы избавиться от грязи, то вы покупаете очень дорогой фильтр. Гидрострелка удаляет воздух, та же самая история. Слишком дорого удалять воздух гидрострелкой. На подаче из котла должна стоять группа безопасности, до всех запорных устройств. На группе безопасности есть воздухоотводчик который прекрасно справляется с удалением воздуха. На этом и остановимся. Чтобы вы нашли в описании работы гидрострелки кроме того, что она позволяет обеспечить работу всех насосов всё это остальное гидрострелке не присуще. Это всё сказки и сочинения. С технической стороной работы гидрострелки мы закончим, тут все понятно. Устройство примитивное, одна функция, ничего сложного тут нет.

     Остается вопрос, когда нам гидрострелка нужна и когда мы можем без неё обойтись? Вот тут будут возникать ответы разные от разных людей. Всё зависит от того, что человек знает о гидрострелке, насколько он ангажирован экономический на тот или иной ответ и от того какая у вас всё-таки система. Если рассматривать необходимость гидрострелки точки зрения системы, то мы вот например начинаем задумываться о гидрострелке только с того места, когда у меня в котельной возникает необходимость  установки более 4 насосов и более чем одного котла. Причем котлы должны работать в каскаде, каждый из них должен обеспечить какую-то часть энергетической потребности дома не 100 процентное резервирование. Например если у вас в котельной стоит твердотопливный котел основной и на всякий случай висит на стене электрический резервный это не 2 котла, вам гидрострелка не нужна. Если у вас в доме есть система радиаторного отопления, системы тёплых полов и бойлера косвенного нагрева, вам гидрострелка тоже не нужна. Почему? Потому что устранить конфликт между двумя насосами очень легко. Я имею в виду систему радиаторного отопления, тёплые полы, потому что насос загрузки бойлера, 3 насос, включается периодически и на момент работы насосы тёплых полов и радиаторного отопления по будут отключатся. Это так называемый приоритет бойлера, почти все системы организованы по такому принципу, в случае трех насосов вам гидрострелка не нужна. Если у вас много контуров разно-нагруженных, если у вас есть система отопления первого этажа второго, гостевой домик, домик прислуги, баня что-то из этого или все сразу, вам без гидрострелки не обойтись. Во всех остальных случаях это просто лишняя трата денег.



принцип работы, назначение и расчеты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Что такое гидрострелка в системе отопления? Гидравлический и температурный буфер, который обеспечивает процессы корреляции температур подачи/обратки и упорядоченный максимальный проток теплоносителя, называют гидрострелкой. Статья на тему: «Гидрострелка: принцип работы, назначение и расчеты» раскрывает сущность гидравлического разделения контуров отопления.

Гидрострелка необходима для осуществления гидродинамической балансировки в системе отопления

Зачем нужна гидрострелка в системе отопления?

Объяснить, для чего нужна гидрострелка для отопления, очень просто. Процессы разбалансировки теплоснабжения знакомы владельцам частных домов. Современный котел имеет меньший по объему контур, чем циркуляционный расход потребителя. Работа гидрострелки отопления позволяет отделить гидравлический контур теплогенератора от вторичной цепи, повысить надежность и качество системы.

Ответом на вопрос: «Для чего нужна гидрострелка в системе отопления?», служит список достоинств отопления с гидравлическим терморазделителем:

  • разделитель — обязательное условие производителя оборудования для гарантии технического обслуживания на котел мощностью 50 кВт и более, или теплогенератора с чугунным теплообменником;
  • узел обеспечивает максимальный проток с ламинарным течением теплоносителя, поддерживает гидравлический и температурный баланс системы отопления;
  • параллельное подключение гидрострелки отопления и контура потребителей создает минимальные потери давления, производительности и тепловой энергии;
  • коленное расположение патрубков подачи-обратки обеспечивает температурный градиент вторичных контуров;

Схема движения теплоносителя в коллекторе с гидрострелкой

  • оптимальный подбор и расчет гидрострелки для отопления защищает котел от разницы температур подачи-обратки, предохраняет оборудование от теплового удара, выравнивает циркуляционный объем водяных потоков в первичном и второстепенном контуре;
  • узел повышает КПД котла, позволяет вторичную циркуляцию части теплоносителя в котловом контуре, экономит электроэнергию и топливо;
  • подмес сохраняет постоянный объем котловой воды;
  • при экстренной необходимости разделитель компенсирует дефицит расхода во второстепенном контуре;
  • полый разделитель снижает влияние насосов, обладающих различной мощностью квт, на вторичные контуры и котел;
  • дополнительные функции гидроразделителя — уменьшает гидравлическое сопротивление, формирует условия для сепарации растворенных газов и шлама.

В многоконтурных системах отопления использование гидрострелки обязательно для сбалансированной работы

Принцип работы гидрострелки отопления позволяет стабилизировать гидродинамические процессы в системе. Своевременное удаление механических примесей из теплоносителя продлит срок службы насосов, вентилей, счетчиков, датчиков, отопительных приборов. Разделяя потоки (контур теплогенератора и независимый контур потребителя), гидрострелка обеспечивает максимальное использование теплоты сгорания топлива.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.

Гидравлическая стрелка «Meibes»

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

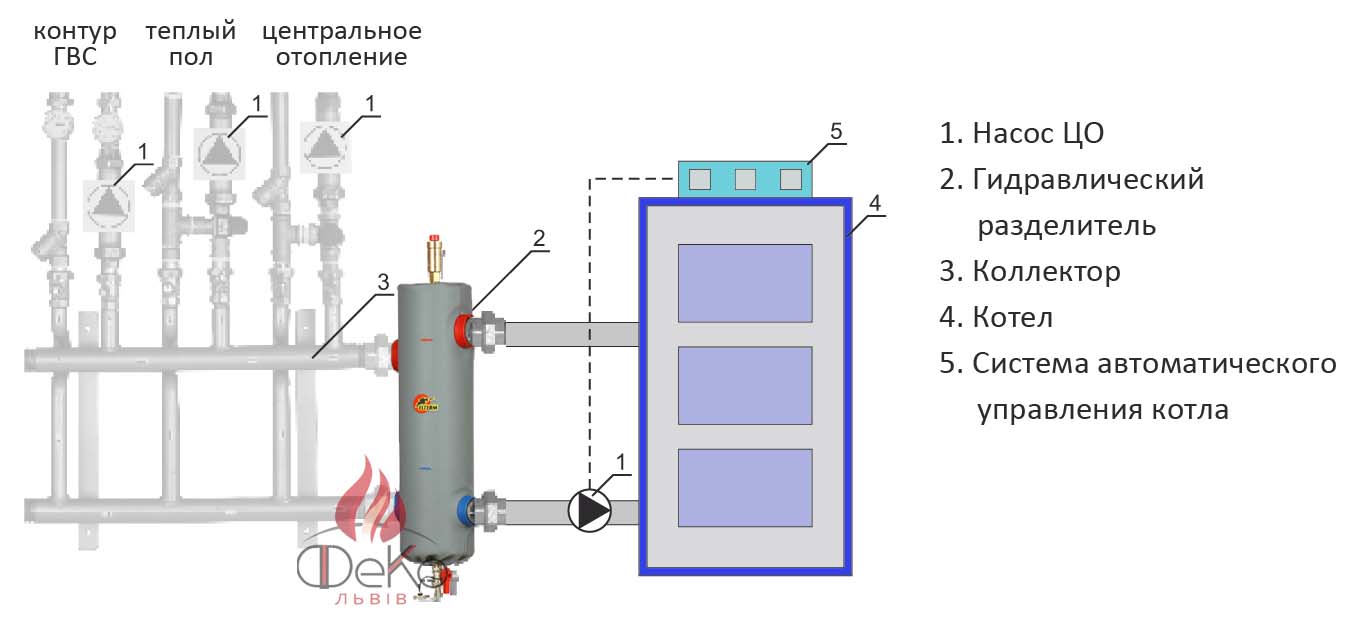

Принцип работы коллектора с гидрострелкой на 3 контура отопления

Принцип работы гидрострелки в системе отопления частного дома

Поток теплоносителя проходит разделитель со скоростью 0,1-0,2 м/с. Котловой насос разгоняет горячую воду до 0,7-0,9 м/с. Рекомендованный скоростной режим дает представление о том, для чего нужна гидрострелка для отопления.

Изменение объема и направления движения гасит скорость водяных потоков при минимальной потере тепловой энергии в системе. Ламинарное движение потока приводит к тому, что гидравлическое сопротивление внутри корпуса практически отсутствует. Буферная зона разделяет котел и цепь потребителя. Насос каждого из отопительных контуров работает автономно, не нарушая гидравлический баланс.

Принцип работы гидрострелки в схеме отопления с 4-х ходовым смесителем

Схемы гидрострелки для отопления (режим работы):

  • Нейтральный режим работы гидроразделителя, при котором напор, расход, температура и тепловая энергия подачи — обратки соответствуют расчетным параметрам системы. Насосное оборудование обладает достаточной суммарной мощностью. Ламинарное движение потока в гидрострелке обеспечивает процессы деаэрации и осаждения взвешенных частиц.

Нейтральный режим работы гидроразделителя

  • Схема отражает принцип работы гидрострелки отопления, при котором котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре. Дефицит расхода приводит к подмесу холодного теплоносителя. Разница температур подачи/обратки приводит к срабатыванию термодатчиков. Автоматика выведет теплогенератор на максимальный режим горения, однако потребитель не получает достаточного количества теплоты. Система отопления разбалансирована, возникает угроза теплового удара.

Если котел не обладает достаточной мощностью, чтобы обеспечить расход во второстепенном контуре, возникает угроза теплового удара

  • Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи. Вариант, при котором котел функционирует в оптимальном режиме. При розжиге агрегата или параллельном отключении насосов вторичных контуров, теплоноситель циркулирует через гидрострелку по первичному (малому) контуру. Температура обратки, которая поступает в котел, выравнивается подмесом из подачи. Достаточный объем теплоносителя поступает потребителю.

Объемный поток первичного контура больше, чем расход теплоносителя зависимой цепи — котел функционирует в оптимальном режиме

Обязательное условие: производительность, которой обладает циркуляционный насос первичного (котлового) контура на 10% больше, чем суммарный максимальный напор насосов во второстепенном контуре.

Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):

  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:

  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:

Обозначение Расшифровка символа Единица измерения
D Диаметр корпуса гидрострелки мм
d Диаметр патрубка мм
P Максимальная мощность, которой обладает котел (паспортные данные котла) кВт
G Максимальный проток (пропускная способность, расход) через гидроразделитель за час м3/час
π Постоянное значение (3,14)
ω Максимальная вертикальная скорость теплоносителя через разделитель (0,2) м/сек
ΔT Разница температур подачи — обратки (паспортные данные котла) °C
C Теплоемкость воды (относительная единица) Вт/(кг°C)
V Скорость теплоносителя через вторичные контуры м/с
Q Максимальный расход в контуре потребителя м3



Важно! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

  • Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

Определение параметров гидрострелки по «правилу 3d»

  • Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

Схема врезки контуров системы отопления в обвязку котла

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Статья по теме:

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

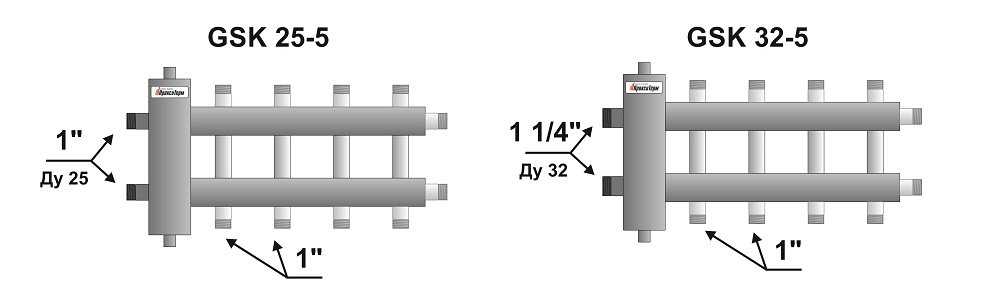

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

принцип работы, назначение и расчеты

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Содержание статьи

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов.  Когда установка гидрострелки оправдана? Когда в наличии такие условия:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).
Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.
Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Гидравлические сепараторы

Правильно организованная система отопления обеспечивает комфорт человека в любом помещении. Гидравлические переключатели и коллекторы используются для оптимизации процесса нагрева. С их помощью появляется возможность оптимально распределить теплоноситель между несколькими потребителями.

Гидравлический пистолет с коллектором – сложное оборудование, позволяющее быстро и легко установить. Эта конструкция герметична благодаря использованию высококачественной стали и испытаниям под давлением. Вы можете купить гидравлическую стрелу и коллектор отопления для подключения к газовым, электрическим или твердотопливным котлам любой мощности.

Конструктивно система представляет собой моноблок с патрубками. Группа патрубков имеет специальную резьбу для подключения к системе отопления.

Гидравлические переключатели и их назначение
Гидравлический пистолет (или гидравлический сепаратор) – это устройство, являющееся незаменимым элементом качественного обогрева. Это дополнительный агрегат, отличающийся особой конструкцией, специфика которой обусловлена ​​количеством контуров и другими характеристиками котла.

Причины установки такого оборудования следующие:

Предотвращение повреждения теплообменников котла, которое может произойти из-за теплового удара (например, при первом запуске системы), проверки оборудования или отключения насосного оборудования.
Возможность стабилизации давления при разнице расхода в контурах котла. Это верно для таких решений, как теплые полы, водонагреватели и т. Д.
Функция отстойника. Таким образом, в гидравлической стреле осядет весь мусор, ржавчина и различные загрязнения. Это возможно только при правильном расчете габаритов изделия.
В итоге любое насосное оборудование, датчики будут работать стабильно.
Удаление воздуха. В результате вы сможете предотвратить образование коррозии на различных металлических элементах котла.
Если вы хотите купить водяной пистолет и коллектор отопления, важно учитывать такие характеристики котла как:

Тип котла

;
мощность нагревателя;
количество цепей (от 1 до 5 штук).
Отсутствие гидравлической стрелки может привести к быстрому износу и поломке насоса, в дальнейшем остановив работу всей системы отопления.

Гидравлические выключатели и коллекторы отопления


Если вы хотите купить водяной пистолет, важно также учитывать следующие технические особенности:

Диаметр

;
высота;
ширина;
межосевое расстояние.
Среди преимуществ гидростатического пистолета можно выделить невысокую цену, возможность продления срока службы дорогостоящего оборудования и высокое качество (изделия испытываются при температуре 110 ° С и давлении 10 бар). . В комплект входят удобные крепления для крепления оборудования на стене.

Гидравлические стрелки позволят создать эффективный и долговечный режим обогрева в любом помещении.

Патент США на системы для нагрева воды, используемой при гидроразрыве пласта. Патент (Патент № 9,995,508, выданный 12 июня 2018 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННУЮ ЗАЯВКУ

В настоящей заявке испрашиваются права U.S. Предварительная заявка сер. № 62 / 081,178, поданной 18 ноября 2014 г., которая тем самым включена в настоящий документ посредством ссылки.

FIELD

Настоящее изобретение относится к системам для беспламенного нагрева воды и других текучих сред и для подачи тепла и / или пара в окружающий воздух. В одном примере вода используется для гидроразрыва пласта.

ИСТОРИЯ ВОПРОСА

Патент США. В US 7824290, который включен в настоящее описание посредством ссылки, раскрыты системы распределения и управления вращательной мощностью и их компоненты, а также связанные с ними способы.Система распределения крутящего момента и управления может, например, функционировать аналогично типичному автомобильному ручному сцеплению. Другие варианты осуществления системы распределения мощности и управления вращением могут функционировать как бесступенчатые или бесступенчатые трансмиссии. Еще дополнительные варианты осуществления системы распределения мощности вращения и управления могут функционировать как гибридные приводные системы для различных типов транспортных средств, включая автомобили, грузовики и автобусы. Система распределения и управления мощностью вращения включает в себя, по меньшей мере, один гидростатический насос / двигатель и устройство разделения мощности вращения.

Публикация патентной заявки США № 2014/0174691, которая включена в настоящее описание посредством ссылки, раскрывает систему обогрева, которая соединена с источником подаваемой текучей среды, подлежащей нагреву, и которая имеет двигатель внутреннего сгорания, снабженный охлаждающей жидкостью двигателя и газами, перетекают в двигатель и из него и тем самым нагреваются. Теплогенератор находится в гидравлическом сообщении с источником теплоносителя для циркуляции теплоносителя в теплогенераторе, вызывая жидкостное трение для создания тепла непосредственно в теплоносителе и обеспечения нагретой теплопередающей жидкости, которая не находится в гидравлическом сообщении с двигатель.Устройство жидкостного теплообменника обеспечено сообщением по текучей среде с питающей жидкостью, охлаждающей жидкостью двигателя, газами двигателя и нагретой передающей жидкостью для передачи тепла от нагретой охлаждающей жидкости двигателя, нагретых газов двигателя и нагретой передающей жидкости к теплу. подаваемая жидкость.

Публикация патентной заявки США № 2014/0209281, которая включена в настоящий документ посредством ссылки, раскрывает систему нагрева для нагрева, по меньшей мере, одного из заполненных жидкостью трубопроводов и объема воздуха, включая двигатель внутреннего сгорания, снабженный охлаждающей жидкостью двигателя, которая течет к двигателю и от него и тем самым нагревается.Теплообменник с текучей средой сообщается по текучей среде с текучим теплоносителем, хранящимся в резервуаре, и охлаждающей жидкостью двигателя двигателя внутреннего сгорания. Жидкостный теплообменник принимает нагретую охлаждающую жидкость двигателя от двигателя внутреннего сгорания и передает тепло от нагретой охлаждающей жидкости двигателя теплоносителю для обеспечения нагретой переносящей жидкости. Теплогенератор находится в гидравлическом сообщении с жидкостным теплообменником и принимает нагретую передаваемую жидкость из жидкостного теплообменника для дальнейшего нагрева.Затем эту нагретую передающую текучую среду можно выборочно использовать для нагрева трубопровода или объема воздуха.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Это краткое изложение предоставлено, чтобы представить выбор концепций, которые дополнительно описаны ниже в подробном описании. Это краткое изложение не предназначено для определения ключевых или существенных характеристик заявленного объекта изобретения и не предназначено для использования в качестве помощи в ограничении объема заявленного объекта изобретения.

Одним из примеров настоящего раскрытия является система для беспламенного нагрева жидкости, включающая гидравлический насос, имеющий входной вал и источник вращательной мощности, соединенный для передачи крутящего момента с входным валом гидравлического насоса.Контур гидравлической жидкости находится в гидравлическом соединении с впускным и выпускным отверстиями гидравлического насоса. Водяной теплообменник, имеющий бак, снабженный водой из источника воды, и трубопровод, снабженный нагретой жидкостью, по крайней мере, от одного из гидравлического насоса и источника энергии, расположен так, что тепло передается от нагретой жидкости в трубопроводе к воде. в баке.

Согласно другому примеру настоящего раскрытия, система беспламенного нагрева текучей среды включает в себя гидравлический насос, имеющий входной вал и источник вращательной мощности, соединенный для передачи крутящего момента с входным валом гидравлического насоса.Контур гидравлической жидкости находится в гидравлическом соединении с впускным и выпускным отверстиями гидравлического насоса. По меньшей мере, один клапан в контуре гидравлической жидкости выборочно ограничивает выходной поток из выпускного отверстия гидравлического насоса, тем самым обеспечивая сопротивление перекачивающему движению и нагревая гидравлическую жидкость в гидравлическом насосе. Водяной теплообменник, имеющий бак, снабженный водой из источника воды, и первую группу трубопроводов, снабженных нагретой гидравлической жидкостью от гидравлического насоса, расположен так, что тепло передается от нагретой гидравлической жидкости в первой группе трубопроводов к воде. в баке.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение описано со ссылкой на следующие фигуры. Одинаковые номера используются на всех рисунках для обозначения одинаковых функций и аналогичных компонентов.

РИС. 1 иллюстрирует один пример системы беспламенного нагрева текучей среды согласно настоящему раскрытию.

РИС. 2 иллюстрирует другой пример системы беспламенного нагрева текучей среды согласно настоящему раскрытию.

РИС.3 иллюстрирует другой пример системы беспламенного нагрева текучей среды согласно настоящему раскрытию.

РИС. 4 иллюстрирует другой пример системы беспламенного нагрева текучей среды согласно настоящему раскрытию.

РИС. 5 иллюстрирует один пример гидравлического насоса, который может использоваться в системе согласно настоящему раскрытию.

РИС. 6 иллюстрирует один пример теплообменника радиатор / вода, который может использоваться в системе согласно настоящему раскрытию.

ПОДРОБНОЕ ОПИСАНИЕ

В настоящем описании определенные термины использованы для краткости, ясности и понимания. Из этого не следует выводить никаких ненужных ограничений, помимо требований предшествующего уровня техники, поскольку такие термины используются только для описательных целей и предназначены для широкого толкования.

В некоторых приложениях мобильные системы отопления используются для нагрева жидкостей, таких как вода или жидкие растворы на водной основе, которые собирательно называются «технологической водой», для распределения по резервуарам и резервуарам.Например, одно такое применение, обычно известное как гидравлический разрыв пласта или «работа по гидроразрыву», включает закачку больших количеств нагретого водного раствора в подземный пласт нефтяной или газовой скважины для гидравлического разрыва пласта для высвобождения нефти или газа. Такие работы по гидроразрыву обычно используются для начала добычи в коллекторах с низкой проницаемостью или для повторного стимулирования добычи в более старых добывающих скважинах. Нагретая вода обычно объединяется и растворяет смесь химических добавок, пропантов (легкий песок), пены и гуарового геля, который помогает переносить песок в колодец. Этот жидкий раствор для гидроразрыва нагнетается в скважину с высоким расходом и давлением для разрушения пласта (например, 10 000 фунтов на квадратный дюйм при скорости до 100 баррелей в минуту) и помогает газу или нефти течь к поверхности. Вода дополнительно загрязняется, когда она находится в земле во время гидроразрыва пласта. Некоторые загрязнения можно легко отделить от воды после того, как она будет возвращена на поверхность; однако в воде содержится большое количество соли, которую нелегко удалить. Поэтому использованную загрязненную воду необходимо вывозить из нефтяной скважины, а затем утилизировать на свалке отходов.Таким образом, для проведения гидроразрыва необходимо постоянно использовать новую воду.

Чтобы сэкономить на использовании больших объемов пресной воды, используемой для гидроразрыва, а также исключить необходимость в огромных свалках отходов, существует потребность в способе удаления соли из использованной воды для гидроразрыва пласта, чтобы вода для гидроразрыва могла быть повторно использованный. Это раскрытие относится к удалению соли из воды в любой ситуации путем кипячения воды и конденсации полученного пара, но, в частности, к удалению соли из воды, используемой для гидроразрыва пласта на нефтяных месторождениях.

Гидравлический разрыв пласта выполняется на удаленных скважинах и обычно требует короткого периода времени для завершения. Следовательно, строительство постоянного обогревателя на участке нерентабельно, и вместо него можно использовать мобильную систему обогрева. Такая мобильная система обогрева должна быть спроектирована с учетом действующих правил безопасности правительства США, согласно которым нагрев открытым пламенем не может происходить в непосредственной близости от колодца. Хотя соображения безопасности имеют первостепенное значение, соблюдение таких правил «запрета пламени» требует дополнительных затрат времени и средств для обеспечения необходимого нагрева жидкости.Соответственно, очень желательны усовершенствования в создании беспламенной автономной мобильной системы для нагрева загрязненной воды до температур кипения.

Система согласно настоящему раскрытию имеет несколько дополнительных применений помимо кипячения загрязненной воды, чтобы из нее можно было удалить соль. Один – нагревать воздух в холодные месяцы. Другой – нагрев чистой воды, используемой для гидроразрыва пласта. Другой – производить электричество. Таким образом, настоящее изобретение относится к нагреванию многих различных типов текучих сред, таких как жидкости, газы и другие текучие вещества, такие как дизельное топливо или продукты на основе гликоля, для обеспечения теплообмена между одной текучей средой и другой или между текучими средами. и окружающий воздух.

Используя конструкцию, аналогичную той, которая предусмотрена в патенте ‘290, включенном здесь посредством ссылки выше, гидравлический насос 44 соединен с двигателем внутреннего сгорания или каким-либо другим источником энергии 10 , таким как двигатель внешнего сгорания или электрический или пневматический двигатель. См. Фиг. 1. Приводной фланец 34 источника питания 10 соединен для передачи крутящего момента с входным валом 46 насоса, который, в свою очередь, соединен с блоком цилиндров гидравлического насоса 44 , такого как например, через шариковую направляющую 40 (см. также ФИГ.5) находится в насосе 44 . Гидравлический контур 12 соединен с гидравлическим насосом 44 посредством первого и второго (выпускного и впускного) отверстий , 122 , 123 на насосе 44 . Жидкость в гидравлическом контуре 12 нагревается за счет перекачивания насоса 44 . Гидравлическая жидкость, используемая в насосе 44 и контуре 12, , может быть любой подходящей жидкостью, известной специалистам в данной области техники.В одном варианте осуществления гидравлическая жидкость, используемая в любой из представленных здесь систем, может быть дизельным маслом, подходящим для таких применений. Клапаны в гидравлическом контуре 12 используются для выборочного управления потоком жидкости. Клапаны также используются для создания противодавления в системе и нагрузки на источник питания 10 , тем самым создавая больше тепла в контуре 12 гидравлической жидкости в дополнение к теплу, вызванному трением жидкости, когда жидкость течет через ограничения клапана.Это будет описано более полно со ссылкой на фиг. 5.

Гидравлический насос 44 , показанный на РИС. 5 – гидростатический аксиально-поршневой насос. Вместо или в дополнение к проиллюстрированному аксиально-поршневому насосу можно использовать другие конструкции гидравлических насосов, известные специалистам в данной области техники, такие как радиально-поршневые насосы. Предпочтительно, используемый тип гидравлического насоса включает возвратно-поступательные поршни, такие как в аксиально-поршневых насосах и радиально-поршневых насосах. На фиг. 5, входной вал 46 (вращается источником энергии 10 ) нарезан на блок цилиндров 112 гидравлического насоса 44 таким образом, что блок цилиндров 112 вращается вместе с входным валом 46 .Блок цилиндров , 112, может вращаться вокруг оси вращения входного вала 46 внутри корпуса 113 гидравлического насоса 44 . Корпус , 113, может поддерживаться в стационарном положении. Внутри корпуса 113 находится наклонная наклонная шайба 114 , которая в варианте осуществления на фиг. 5, находится под фиксированным углом и крепится к корпусу 113 . Внутри блока цилиндров , 112, имеется множество осевых отверстий 115 , таких как осевые отверстия 115 a и 115 b .Внутри множества осевых отверстий 115 находится множество подвижно расположенных поршней 117 , таких как поршни 117 a и 117 b . Каждый из множества поршней , 117, имеет башмак , 119, для скользящего сопряжения с наклонной шайбой , 114, .

Поскольку множество поршней 117 вращается вместе с блоком цилиндров 112 , они соприкасаются с наклонной шайбой 114 , каналом для гидравлической жидкости 120 и каналом для гидравлической жидкости 121 , встроенным в корпус 113 .Канал , 120, для гидравлической жидкости может быть одиночным каналом или сетью взаимосвязанных каналов, сообщающихся по текучей среде с первым отверстием , 122, . Канал , 121, для гидравлической жидкости может быть одиночным каналом или сетью взаимосвязанных каналов, сообщающихся по текучей среде со вторым портом , 123, . Качающаяся шайба , 114, удерживается неподвижно относительно корпуса 113 и вместе с ним. Следовательно, когда поршни 117 движутся вдоль наклонной шайбы 114 во время вращения блока цилиндров 112 , они испытывают сжимающую силу для половины каждого поворота блока цилиндров 112 (за счет осевого перемещения внутри соответствующее осевое отверстие 115 ).Эта сжимающая сила соответствует вращению каждого отдельного поршня 117 , когда он вращается, чтобы перемещать поршень 117 в осевом направлении относительно его осевого отверстия 115 из выдвинутого положения, как показано поршнем 117 b в сжатое положение. положение, как показано поршнем 117 a . Соответственно, вращение блока цилиндров , 112, заставляет поршни , 117, совершать возвратно-поступательное движение в осевом направлении внутри их соответствующих осевых отверстий , 115, посредством зацепления с наклонной шайбой , 114, .

Канал для гидравлической жидкости 120 расположен так, что все осевые отверстия 115 , такие как осевое отверстие 115 a , содержат поршни 117 , такие как поршень 117 a , которые являются подвергаются такту сжатия (из-за их взаимодействия с наклонной шайбой , 114, , когда блок цилиндров , 112, вращается внутри корпуса , 113, , и где ход сжатия для поршня , 117, будет из положения, соответствующего осевое положение поршня 117 b до положения, соответствующего осевому положению поршня 117 a ), сообщаются по текучей среде с первым отверстием 122 .Корпус 113 также содержит канал для рабочей жидкости 121 , который расположен так, что все осевые отверстия 115 , такие как осевое отверстие 115 b , содержат поршни 117 , такие как поршень 117 b , которые претерпевают ход расширения (когда блок цилиндров , 112, вращается внутри корпуса , 113, , и где ход расширения для поршня , 117, будет происходить из положения, соответствующего осевому положению поршня . 117 a в положение, соответствующее осевому положению поршня 117 b ), сообщаются по текучей среде со вторым портом 123 .В связи с этим, когда блок цилиндров 112 вращается внутри корпуса 113 , все осевые отверстия 115 будут вращаться в жидкостном сообщении с каналами для гидравлической жидкости , 120, и , 121, и выходить из них. Соответственно, поскольку поршни 117 , такие как поршень 117 a , подвергаются такту сжатия, гидравлическая жидкость может быть вытеснена через канал для гидравлической жидкости , 120, , и первое отверстие , 122, может быть выпускным отверстием высокого давления. порт гидронасоса 44 .Точно так же, поскольку поршни 117 , такие как поршень 117 b , подвергаются такту расширения, гидравлическая жидкость может втягиваться (или под давлением) в канал для гидравлической жидкости 121 и второй порт 123 может быть впускным отверстием относительно низкого давления гидравлического насоса 44 .

Чтобы гарантировать, что каждый из множества поршней 117 , подвергающихся такту расширения, остается в постоянном контакте с наклонной шайбой , 114 , контур 12 гидравлической жидкости может подавать гидравлическую жидкость во второй порт 123 под заданное давление.Это давление может создаваться, например, нагнетательным насосом. Нагнетательный насос может быть насосом, отдельным от гидравлического насоса 44 , или он может быть интегрирован в гидравлический насос 44 .

Клапан 124 , соединенный с первым отверстием 122 гидравлического насоса 44 через гидравлическую линию 125 , может работать для ограничения потока гидравлической жидкости из первого (выпускного) порта 122 . Например, если клапан , 124, используется для ограничения производительности гидравлического насоса , 44, , это ограничение потока может привести к большему сопротивлению сжатию поршней , 117, , когда они вращаются из выдвинутого положения, как показано на рисунке. поршнем 117 b , в сжатое положение, как показано поршнем 117 a .Это сопротивление выделяет тепло, поскольку работа, подводимая источником энергии 10 , теряется из-за механического трения. Кроме того, ограничение выходного потока вызывает падение давления, которое, в свою очередь, рассеивает энергию в виде тепла. Большее сопротивление сжатию поршня приводит к большему нагреву, тем самым нагревая гидравлическую жидкость в гидравлическом насосе 44 . Таким образом, клапан , 124, представляет собой, по меньшей мере, один клапан в контуре 12 гидравлической жидкости, который выборочно ограничивает выходной поток из выпускного отверстия 122 гидравлического насоса 44 , тем самым обеспечивая сопротивление перекачивающему движению и нагревая гидравлический жидкость в гидронасосе 44 .В одном примере предоставляется пользовательское устройство ввода , 116, , которое позволяет пользователю выборочно управлять положением клапана , 124, и тем самым управлять степенью нагрева гидравлической жидкости. Контур 12, гидравлической жидкости может содержать дополнительные клапаны в дополнение к, по меньшей мере, одному клапану , 124, на выпускном отверстии , 122, , где гидравлическая жидкость дополнительно непосредственно нагревается за счет гидравлического трения.

Корпус 113 гидравлического насоса 44 может содержать слив гидравлической жидкости 126 , соединенный с контуром гидравлической жидкости 12 через обратный канал утечки жидкости 127 .Слив , 126, может использоваться для сбора любой гидравлической жидкости, которая вылилась из блока цилиндров , 112, , либо, например, через поршни , 117, , либо через границу раздела между блоком цилиндров , 112. и корпус 113 . В этом отношении контур 12 гидравлической жидкости и гидравлический насос 44 могут образовывать замкнутую систему, в которой не требуется внешний источник гидравлической жидкости и нет утечек гидравлической жидкости из системы. Кроме того, помимо обратного канала 127 утечки жидкости, контур 12 гидравлической жидкости и гидравлический насос 44 могут образовывать гидравлическую систему, которая полностью заполнена гидравлической жидкостью и, следовательно, не содержит каких-либо значительных газовых карманов.

Хотя наклонная шайба 114 на ФИГ. 5 показан под фиксированным углом, может использоваться наклонная шайба с переменным углом. Такой механизм наклонной шайбы может включать в себя наклонную шайбу, наклоняемую на шарнире с помощью привода.Такие устройства хорошо известны специалистам в данной области. Также, например, если желательно уменьшить вращающуюся массу системы, может использоваться конфигурация, в которой блок цилиндров , 112, удерживается неподвижно, а наклонная шайба , 114, вращается посредством входного вала , 46, . Такие системы обычно включают в себя распределительную пластину, прикрепленную к наклонной пластине , 114, и вращающуюся вместе с ней, чтобы гарантировать надлежащие гидравлические соединения между впускным и выпускным портами.

Как показано на фиг. 1, как только она покидает гидравлический насос 44 через клапан 124 , часть нагретой гидравлической жидкости перемещается по жидкостному контуру 12 (где она может дополнительно нагреваться с помощью дополнительных клапанов) к части нагрева воздуха. 13 системы, где он проходит через радиатор 14 , который охлаждается вентилятором 16 . Когда вентилятор 16 обдувает радиатор 14 , воздух, окружающий радиатор 14 , нагревается.Затем жидкость поступает в сборный бак 18 , а затем обратно в гидравлический насос 44 , чтобы замкнуть контур гидравлической жидкости. Посредством по меньшей мере трехходового клапана часть потока от насоса 44 вместо этого направляется к регулируемому гидравлическому двигателю 20 , который приводит в движение вентилятор 16 радиатора через выходной вал 21 . Затем этот поток направляется для воссоединения с основным потоком и проходит через радиатор 14 для охлаждения.Согласно одному варианту осуществления эта конкретная часть системы используется в качестве беспламенного нагревателя для нагрева воздуха.

Согласно варианту осуществления по фиг. 1, часть потока контура гидравлической жидкости также направляется в водонагревательную часть 15 системы, где он направляется через водяной теплообменник 28 , такой как, например, бойлер. Теплообменник котел / вода 28 состоит из водяного бака, содержащего отдельные охлаждающие устройства радиаторного типа, через которые текут текучие среды, такие как нагретая гидравлическая жидкость.Нагретая текучая среда нагревает воду в теплообменнике котел / вода 28, , чтобы удалить соль из воды, как будет описано ниже. Согласно настоящему примеру поток жидкости от гидравлического насоса 44 может быть направлен в каждый из гидравлического двигателя 20 , радиатора 14 и теплообменника котел / вода 28 через четырехходовой клапан или через серию двух- или трехходовых клапанов в гидравлическом контуре 12 .В качестве альтернативы, поток текучей среды может быть направлен только к части , 13, нагрева воздуха системы или только к части 15, нагрева воды системы, перекрывая одно или несколько направлений одного или нескольких из нескольких ходовые клапаны. Клапаны могут управляться вручную или электрически, например, посредством соединения с устройством ввода , 116, пользователя (см. Фиг. 5).

Опять же, используя многоходовой клапан или ряд многоходовых клапанов, часть потока от гидравлического насоса 44 может быть направлена ​​в гидравлический двигатель 22 в гидравлическом соединении с гидравлическим насосом и приводимый в действие гидравлическим насосом 44 через контур гидравлической жидкости 12 .Гидравлический двигатель 22 имеет выходной вал 23 , с помощью которого он приводит в действие водяной насос 24 , который перекачивает воду из источника воды 26 в резервуар бойлера / водяного теплообменника 28 . Устройство может состоять из отдельного двигателя и насоса или из комбинированного устройства насос / двигатель. Затем поток через гидравлический двигатель 22 направляется обратно в основной контур гидравлической жидкости 12 и возвращается в гидравлический насос 44 через радиатор 14 и бак для хранения гидравлической жидкости 18 .Отдельный водяной жидкостный контур 25 содержит загрязненную воду для гидроразрыва в использованном источнике воды 26 , из которой вода проходит через водяной насос 24 в теплообменник котел / вода 28 . В теплообменнике котел / вода 28 соленая вода нагревается нагретой гидравлической жидкостью до температуры кипения и превращается в пар. В это время соль, которая была в загрязненной воде, падает на дно бака теплообменника, откуда ее можно легко удалить позже.Пар направляется через радиатор 30 для охлаждения, и как только пар достаточно охлаждается, он снова возвращается в свою жидкую форму в виде незагрязненной воды и хранится в резервуаре для чистой воды 32 . Затем ее можно повторно использовать в качестве пресной воды для дальнейшего гидроразрыва пласта.

В одном примере, когда гидравлическая жидкость возвращается в контур гидравлической жидкости 12 от каждого из гидравлического двигателя 20 , теплообменника котла и воды 28 и гидравлического двигателя 22 , она впоследствии направляется через радиатор 14 и бак для хранения гидравлической жидкости 18 перед тем, как снова подать на гидравлический насос 44 .Таким образом, остаточное тепло гидравлической жидкости отводится в окружающую среду.

В другом варианте осуществления настоящей системы пар, создаваемый теплообменником котел / вода 28 , можно использовать в качестве топлива для приведения в действие парового двигателя. Например, см. Прямоугольник с пунктирными линиями по адресу 29 .

Обращаясь к РИС. 2, в другом варианте осуществления этого изобретения вместо использования гидравлической жидкости из гидравлического насоса 44 для нагрева воды для превращения ее в пар, выхлоп от источника энергии 10 (в случае, если это двигатель) и вода из водяного контура 25 может быть направлена ​​в теплообменник котел / вода 28 , при этом выхлоп нагревает воду, превращая ее в пар.Как показано пунктирными линиями на фиг. 2, однако, другой вариант осуществления включает использование как нагретой гидравлической жидкости из гидравлического насоса , 44, , так и выхлопа из источника энергии 10 в теплообменнике 28 бойлер / вода вместе для нагрева воды для создания пара.

Ссылаясь на фиг. 3, в другом варианте осуществления изобретения другой гидравлический двигатель 36 обеспечен гидравлическим соединением и приводится в действие гидравлическим насосом 44 через контур 12 гидравлической жидкости.Электрический генератор 38 приводится в действие гидравлическим двигателем 36 . Электрический нагревательный элемент 204 может быть предусмотрен в трубопроводе 202 d в водяном теплообменнике 28 (см. Фиг. 6). Гидравлический двигатель 36 приводит в действие электрический генератор 38 для выработки электроэнергии для питания электрического нагревательного элемента 204 . Генератор , 38, может также производить электричество на буровой площадке для других целей, например, для обеспечения электроэнергией нагревательных элементов, которые нагревают воду в резервуаре для чистой воды 32 , которые затем можно использовать для дальнейшего гидроразрыва пласта.

Ссылаясь на фиг. 4, другой вариант осуществления будет заключаться в перекачивании нагретого хладагента источника энергии с помощью водяного насоса источника энергии 10 в теплообменник котел / вода 28 . Нагретый хладагент может подаваться в теплообменник котел / вода 28, посредством отдельного охлаждающего устройства (трубопровода) радиаторного типа и использоваться для нагрева загрязненной воды гидроразрыва.

Использование всех четырех этих методов для одновременного нагрева загрязненной воды для гидроразрыва пласта (т.е. гидравлическая жидкость от насоса 44 , выхлоп от источника питания 10 , электричество от генератора 38 и нагретая охлаждающая жидкость от источника питания 10 ) обеспечивает более быстрый поток и более быстрый нагрев, и, таким образом, больше соли удаляется из использованной воды источник 26 за более короткий период времени. Конечно, любая комбинация двух или трех из этих методов также приведет к более быстрому нагреву, чем использование только одного метода. Например, как показано на фиг. 6, теплообменник котел / вода 28 может иметь резервуар 200 , снабженный водой из источника воды 26 , и трубопровод 202 , снабженный нагретой жидкостью, по меньшей мере, от одного из гидравлических насосов 44 и Источник питания 10 .Теплообменник , 28, бойлер / вода может быть расположен так, чтобы тепло передавалось от нагретой текучей среды в трубопроводе , 202, к воде в резервуаре , 200, .

РИС. 6 показан пример теплообменника котел / вода 28 , в котором могут использоваться все четыре метода нагрева. Теплообменник 28 котел / вода включает в себя большой закрытый резервуар 200 , имеющий ряд охлаждающих устройств радиаторного типа или трубопроводов 202 a 202 d , предусмотренных в нем.Таким образом, теплообменник котел / вода 28 напоминает жаротрубный котел, в котором вода удерживается в большом резервуаре 200 , а нагретые жидкости проходят через резервуар 200 по трубам или трубам. (например, трубопроводы 202 ). Загрязненная вода для гидроразрыва подается через шланг, трубку или аналогичный резервуар 200 из использованного источника воды 26 через водяной насос 24 . Тепло передается от относительно более горячего содержимого трубопроводов , 202, через проводящие стенки каналов в относительно более холодную воду в резервуаре , 200, .В одном примере трубопровод 202 и снабжен нагретой гидравлической жидкостью от гидравлического насоса 44 . Нагретая гидравлическая жидкость проходит через трубопровод 202 a с заданной скоростью и затем покидает канал 202 a , чтобы вернуться в радиатор 14 через контур 12 гидравлической жидкости. Другой трубопровод 202 b может быть снабжен выхлопом от источника энергии 10 , который затем может выходить из трубы 202 b в атмосферу.Другой трубопровод 202 c может быть снабжен нагретым хладагентом (таким как вода или гликоль) от источника питания 10 и может возвращаться из трубопровода 202 c в систему охлаждения источника питания 10 для повторного нагрева. Другой трубопровод 202 d может содержать электрический нагревательный элемент 204 , который питается электричеством от генератора 38 . Конечно, может быть предусмотрено множество трубопроводов , 202, и различные комбинации источников тепла, предусмотренных через каналы 202 или в них, для наиболее эффективного нагрева воды в резервуаре , 200, .Например, могут быть предусмотрены первая, вторая, третья и четвертая группы трубопроводов , 202, , при этом первая группа содержит трубопроводы, снабженные нагретой гидравлической жидкостью, вторая группа содержит трубопроводы, снабженные нагретым выхлопом, и так далее. Хотя здесь не показано для ясности, несколько каналов могут быть предусмотрены рядами и столбцами позади тех каналов, которые показаны. Ряд или столбец трубопроводов может определять группу, или разнесенный рисунок трубопроводов может определять группу, в зависимости от источника тепла, предназначенного для протекания через трубопровод (или для окружения трубопровода), и его способности к нагреванию.

Количество и расстояние между трубопроводами должно быть достаточным для достаточного нагрева воды в резервуаре 200 , чтобы превратить ее в пар за эффективный период времени. Может быть желательно расположить трубопроводы или группы трубопроводов на расстоянии друг от друга в зависимости от источника тепла, чтобы некоторые трубопроводы, которые менее горячие, чем другие, все же отводили тепло в воду. Когда вода нагревается, пар может выходить из бака 200 сверху и течь в радиатор 30 .В одном примере вся вода в резервуаре , 200, должна быть превращена в пар, прежде чем соль, оставшаяся на дне резервуара, может быть вычищена из резервуара 200 или удалена иным образом. В других примерах резервуар , 200, имеет отдельные отсеки, которые позволяют нагревать разные партии воды в разное время, так что тепло от жидкостей источника питания, гидравлической жидкости и электрических нагревательных элементов постоянно улавливается для обработки воды путем поворота. это париться.

Поскольку теплообменник котел / вода 28 состоит из бака для воды 200 , содержащего отдельные охлаждающие трубопроводы радиаторного типа 202 , нагретое масло, выхлопные газы и охлаждающая жидкость отделены друг от друга и не попадают внутрь. прямой контакт. Передача тепла скорее происходит посредством трубопроводов 202 , расположенных рядом или в контакте с загрязненной водой в резервуаре 200 котла / теплообменника 28 . Электрические нагревательные элементы также поддерживаются отдельно от трубопроводов, содержащих нагретые жидкости, а также от прямого контакта с загрязненной водой в резервуаре , 200, .

Еще одно применение описанной здесь системы – это использование уличными отделами для удаления излишков снега путем его плавления для утилизации. Снег можно растопить, например, горячим воздухом из радиатора 14 , горячим воздухом из радиатора 30 или паром из теплообменника котел / вода 28 .

В другом варианте этого раскрытия изобретения водяной насос , 24, может использоваться для перекачивания жидкости гликолевого типа, которая хранится в контейнерах на площадках скважин для использования в методе гидроразрыва пласта.Жидкость гликолевого типа может быть прокачана через котел / теплообменник 28 для нагрева жидкости гликолевого типа за счет передачи тепла от нагретой гидравлической жидкости, выхлопных газов и / или хладагента во многом так же, как и при загрязнении гидроразрыва пласта. вода будет нагрета.

В одном варианте осуществления вся система по любой из фиг. 1-4 могут быть сконструированы на передвижном прицепе с колесами, аналогично системам обогрева, описанным в публикациях ‘691 и’ 281, включенных здесь выше. Это позволяет системе быть мобильной и легко транспортируемой на буровую площадку, которая, как упоминалось выше, обычно не используется достаточно долго, чтобы требовать постоянного оборудования.

В приведенном выше описании некоторые термины были использованы для краткости, ясности и понимания. Из этого не следует выводить никаких ненужных ограничений, помимо требований предшествующего уровня техники, поскольку такие термины используются для описательных целей и предназначены для широкого толкования. Различные описанные здесь системы могут использоваться отдельно или в сочетании с другими системами. Ожидается, что в объеме прилагаемой формулы изобретения возможны различные эквиваленты, альтернативы и модификации.Кроме того, использование слов «первый», «второй», «третий» и т.д. в прилагаемой формуле изобретения не предназначено для обозначения приоритета или важности, а просто для того, чтобы отличить один из нескольких подобных элементов или машин от другого.

NFPA – Что такое гидравлика

Чтобы представить себе базовую гидравлическую систему, представьте себе два одинаковых шприца, соединенных вместе трубками и заполненных водой (см. Рисунок 1). Шприц A представляет насос, а Шприц B представляет привод, в данном случае цилиндр.Нажатие на поршень шприца A создает давление внутри жидкости. Это давление жидкости действует одинаково во всех направлениях (закон Паскаля) и заставляет воду течь через дно в трубку и в шприц B . Если вы поместили 5 фунт. Если объект находится сверху поршня шприца B , вам необходимо надавить на поршень шприца A с усилием не менее 5 фунтов. силы, чтобы переместить вес вверх.Если объект весит 10 фунтов, вам придется толкать его с усилием не менее 10 фунтов. силы, чтобы переместить вес вверх.

Если площадь плунжера (который является поршнем) шприца A составляет 1 кв. Дюйм, и вы нажимаете 5 фунтов. силы, давление жидкости будет 5 фунтов / кв. дюйм (фунт / кв. дюйм). Поскольку давление жидкости действует одинаково во всех направлениях, если объект на шприце B (который снова имеет площадь 1 кв. Дюйм) весит 10 фунтов., давление жидкости должно превысить 10 фунтов на квадратный дюйм, прежде чем объект начнет двигаться вверх. Если мы удвоим диаметр шприца B (см. Рисунок 2), площадь поршня станет в четыре раза больше, чем была. Это означает, что вес в 10 фунтов будет поддерживаться на 4 кв. Дюйма жидкости. Следовательно, давление жидкости должно превышать 2,5 фунта на квадратный дюйм (10 фунтов ÷ 4 кв. Дюйма = 2,5 фунта на квадратный дюйм) для перемещения объекта весом 10 фунтов вверх. Таким образом, для перемещения объекта весом 10 фунтов потребуется всего лишь 2,5 фунта. силы на поршень шприца A , но поршень на шприце B будет двигаться вверх только на ¼, если оба поршня имеют одинаковый размер.В этом суть гидравлической энергии. Варьируя размеры поршней (плунжеров) и цилиндров (шприцев), можно в несколько раз увеличить прилагаемое усилие.

В реальных гидравлических системах насосы содержат множество поршней или насосных камер других типов. Они приводятся в движение первичным двигателем (обычно электродвигателем, дизельным двигателем или газовым двигателем), который вращается со скоростью несколько сотен оборотов в минуту (об / мин). Каждое вращение заставляет все поршни насоса выдвигаться и втягиваться, втягивая жидкость и выталкивая ее в гидравлический контур в процессе.Гидравлические системы обычно работают при давлении жидкости в тысячи фунтов на квадратный дюйм. Таким образом, система, которая может развивать давление 2000 фунтов на квадратный дюйм, может толкать 10 000 фунтов. силы из цилиндра примерно такого же размера, как банка содовой.

Гидравлические приложения

Внедорожная техника, наверное, самая распространенная применение гидравлики . Будь то строительство, горнодобывающая промышленность, сельское хозяйство, переработка отходов или коммунальное оборудование, гидравлика обеспечивает мощность и управление для решения поставленной задачи и часто обеспечивает движущую силу для перемещения оборудования с места на место, особенно когда задействованы гусеничные приводы.Гидравлика также широко используется в тяжелом промышленном оборудовании. на заводах, в судовом и морском оборудовании для подъема, гибки, прессования, резки, формовки и перемещения тяжелых деталей. Ниже приведены истории болезни, размещенные на веб-сайтах отраслевых публикаций, описывающих использование гидравлики в различных областях:

Сельское хозяйство:
Traction is King на виноградоуборочном комбайне
Аккумуляторы Beat Boom Bounce

Конструкция: Асфальтоукладчик
со скольжением обладает всеми характеристиками Smarts Гидравлика
обеспечивает многосочлененный экскаватор широкий диапазон движений

Развлечения:
Электрогидравлический гигантский слон
В мюзикле «Человек-паук» используется сила гидравлики для управления и подъема ступеней и платформ

Морской и морской:
Крабовая лодка получает огромную экономию топлива
Wave Energy представляет новые вызовы

Отходы и переработка:
Гидравлика делает мусоровоз быстрым, тихим и эффективным
Compact Motors Подметальные машины Keep Simple

Прочие отрасли, в которых гидравлика является предпочтительной:

  • Энергия
  • Станки
  • Металлообработка
  • Военная и авиакосмическая промышленность
  • Горное дело
  • Коммунальное оборудование

Дополнительные гидравлические приложения

Другие примеры использования гидравлики

Принципы гидравлики Онлайн-обучение

Компоненты Fluid Power

Гидравлические системы питания состоят из нескольких компонентов, которые работают вместе или последовательно для выполнения определенного действия или работы.Люди, хорошо разбирающиеся в гидравлических контурах и проектировании систем, могут покупать отдельные компоненты и сами собирать из них гидравлическую энергетическую систему. Однако многие гидравлические системы разработаны дистрибьюторами, консультантами и другими профессионалами в области гидравлической энергии, которые могут предоставить систему полностью или частично.

Основные компоненты любой гидравлической системы:

  • насосное устройство – гидравлический насос или воздушный компрессор для подачи жидкости в систему
  • проводники жидкости – трубки, шланги, фитинги, коллекторы и другие компоненты, которые распределяют жидкость под давлением по системе
  • клапаны – устройства, регулирующие расход жидкости, давление, пуск, останов и направление
  • Приводы – цилиндры, двигатели, поворотные приводы, захваты, вакуумные чашки и другие компоненты, которые выполняют конечную функцию гидравлической системы.
  • вспомогательные компоненты – фильтры, теплообменники, коллекторы, гидравлические резервуары, пневматические глушители и другие компоненты, которые позволяют гидравлической системе работать более эффективно.

Электронные датчики и переключатели также включены во многие современные гидравлические системы, чтобы обеспечить средства электронного управления для контроля работы компонентов. Диагностические инструменты также используются для измерения давления, температуры и расхода при оценке состояния системы и поиске неисправностей.

Устройство для определения местоположения жидкостей NFPA – где вы можете найти гидравлические и пневматические компоненты и продукты, доступные от компаний-членов NFPA.


Сессии дополнительного образования и обучения, предлагаемые NFPA и его членами, можно найти по телефону

Образовательные ресурсы.

Понимание и устранение неисправностей гидростатических систем

Гидростатические приводы используются во множестве приложений во всех отраслях промышленности.Иногда их называют гидростатическими трансмиссиями. Каждый раз, когда один или несколько гидравлических двигателей необходимо приводить в действие с регулируемой скоростью с возможностью двустороннего действия, часто используется гидростатический привод.

Общие области применения включают конвейеры, краны для бревен, мобильное оборудование, центрифуги, химические моечные машины и строгальные станки. Гидростатические приводы являются одними из наименее изученных систем, поскольку многие из компонентов расположены внутри или внутри узла гидростатического насоса.

Схема типичного гидростатического привода показана на рисунке 1.Двунаправленный насос переменной производительности регулирует направление и скорость гидравлического двигателя. Этот тип привода обычно называют системой с обратной связью. Обратите внимание, как два порта насоса гидравлически связаны с двумя портами на двигателе, образуя замкнутый контур.


Рисунок 1. Типовой гидростатический привод

Главный насос

В гидростатической системе всегда используется поршневой насос. Объем насоса может варьироваться от нуля до максимального количества.На рисунке 2 наклонная шайба насоса находится в вертикальном положении, что означает, что производительность насоса составляет ноль галлонов в минуту (галлонов в минуту). Аппарат перекоса приводится в движение двумя внутренними цилиндрами, которые управляются отдельным клапаном или ручным рычагом.

Для движения гидравлического двигателя вперед (Рис. 3) нижний цилиндр выдвигается под углом к ​​наклонной шайбе и выводит жидкость через порт «A». Затем поток масла направляется к двигателю для вращения вала. По мере вращения вала масло, вытекающее из двигателя, возвращается в порт «B» на насосе.Этот порт будет действовать как всасывающий порт в этом направлении.

Чтобы вращать двигатель в обратном направлении, верхний цилиндр выдвигается, позволяя наклонной шайбе наклоняться в противоположном направлении (Рисунок 4). Порт «B» будет тогда служить портом давления, а порт «A» – портом всасывания. Угол наклона наклонной шайбы в каждом направлении будет определять расход насоса.

Нагнетательный насос

Зарядный насос установлен на задней части основного насоса.Иногда это называют дозаправочным насосом. В некоторых случаях нагнетательный насос расположен внутри узла основного насоса. Объем нагнетательного насоса обычно составляет 10-15 процентов от объема основного насоса. Когда основной насос находится в режиме холостого хода, объем нагнетательного насоса предварительно заполняет порты «A» и «B» жидкостью.

Давление будет расти в обоих портах до тех пор, пока не будет достигнута установка предохранительного клапана. Разгрузка нагнетательного насоса обычно устанавливается в пределах 200-300 фунтов на квадратный дюйм (PSI).По достижении настройки пружины клапана объем нагнетательного насоса будет проходить через предохранительный клапан нагнетательного насоса в корпус насоса. Затем масло возвращается в резервуар через сливной трубопровод картера.

Нагнетательный насос предназначен для подачи подпиточной жидкости в систему во время работы. Между поршнями и цилиндром в насосе и двигателе есть жесткие допуски. Это означает, что часть масла внутри насоса и двигателя будет обходить поршни и течь обратно в резервуар через дренажные линии корпуса.

Из-за этого байпаса из двигателя вытекает меньше масла, чем фактически требуется для основного насоса. Нагнетательный насос будет подавать подпиточное масло через обратный клапан, предотвращая кавитацию насоса. Нагнетательный насос также используется для подачи масла в подпружиненные цилиндры для хода основного насоса.

Предохранительный клапан нагнетательного насоса

Предохранительный клапан нагнетательного насоса обеспечивает путь потока для возврата избыточного объема насоса в резервуар в режиме холостого хода. Предохранительный клапан обычно устанавливается на нагнетательном насосе или рядом с ним.Выходной поток этого предохранительного клапана обычно направляется в корпус насоса, где он возвращается в резервуар через дренажную линию корпуса основного насоса.

В системе, показанной на рисунке 2, настройка предохранительного клапана определяет давление в системе в режиме холостого хода. Это давление обычно составляет 200-300 фунтов на квадратный дюйм. В системах, в которых используется челночный клапан горячего масла, челночный предохранительный клапан определяет давление на стороне низкого давления контура при приводе в действие двигателя.

Обратные клапаны подпитки

Обратные клапаны подпитки обеспечивают свободный поток от нагнетательного насоса к стороне низкого давления контура.В то же время масло на стороне высокого давления блокируется противоположным обратным клапаном на стороне низкого давления. Обратные клапаны обычно доступны после снятия нагнетательного насоса.


Рисунок 2. Главный насос в режиме холостого хода


Рисунок 3. Привод двигателя вперед


Рисунок 4. Привод двигателя в обратном направлении

Кросс-портовые предохранительные клапаны

Перекрестные предохранительные клапаны ограничивают максимальное давление в системе.Если двигатель механически остановится, предохранительный клапан на стороне высокого давления откроется и сбросит жидкость обратно на сторону низкого давления контура, защищая двигатель от избыточного давления. Клапаны также поглощают удары в системе. Для наилучшего поглощения скачков давления клапаны обычно устанавливаются как можно ближе к двигателю. В зависимости от системы клапаны могут располагаться на насосе, монтироваться в отдельном блоке или на гидравлическом двигателе.

Клапаны обычно предварительно настроены на 200–400 фунтов на квадратный дюйм выше максимального рабочего давления.Некоторые приводы могут иметь блокировку максимального давления, которая работает аналогично компенсатору насоса. Когда достигается настройка коррекции давления, объем насоса уменьшается до производительности, близкой к нулю галлонов в минуту. Насос будет подавать достаточно масла только для поддержания настройки коррекции давления. В этих системах коррекция давления устанавливается ниже настроек переключающего предохранительного клапана.

Гидравлический мотор

Скорость и направление вращения двигателя определяется гидравлическим насосом переменной производительности.Максимальное давление на двигатель регулируется настройками перекрестного предохранительного клапана. Дренажный поток корпуса двигателя следует проверять и записывать для дальнейшего поиска и устранения неисправностей. В системах с челночными клапанами горячего масла отверстие для резервуара челночного предохранительного клапана иногда соединяется с дренажной линией корпуса гидравлического двигателя. В этих системах проверка потока в корпусе не дает точного указания на обход. Это происходит из-за того, что избыточный поток в системе будет сочетаться с байпасом в гидравлическом двигателе.

Управление насосом

Наиболее распространенный метод изменения объема насоса – механическое соединение или сервоклапан. Механическое управление осуществляется с помощью кабеля или другого механического соединения. В некоторых случаях механическое соединение перемещает клапан на насосе, который направляет масло в подпружиненные цилиндры внутри насоса. В других случаях механическое управление подключается непосредственно к наклонной шайбе.

Оператор перемещает джойстик или ножную педаль, чтобы запустить насос.Количество галлонов в минуту, которое подает насос, прямо пропорционально перемещению джойстика или педали. Направление потока насоса и, следовательно, вращение гидравлического двигателя определяется тем, в каком направлении перемещается педаль или джойстик. Если насос перекачивает жидкость, когда джойстик или педаль центрированы, возможно, потребуется отрегулировать механическую связь.

Большинство гидростатических приводов в промышленных приложениях используют сервопривод или пропорциональный клапан для управления главным насосом.Специальный клапан обычно устанавливается на корпусе насоса. Клапан управляется входным сигналом в усилитель клапана (обычно положительным и отрицательным напряжением постоянного тока).

Входной сигнал может поступать от потенциометра, джойстика или программируемого логического контроллера (ПЛК). Положительное напряжение обычно переводит клапан в положение «A» (прямые стрелки), а отрицательное напряжение переводит его в положение «B» (перечеркнутые стрелки).

На Рисунке 1 сервоклапан сдвинут в положение «A», чтобы направлять масло от нагнетательного насоса к подпружиненному цилиндру для перемещения наклонной шайбы насоса.Как только наклонная шайба перемещается пропорционально величине смещения золотника сервоклапана, механическая обратная связь блокирует поток масла из сервоклапана. После этого наклонная шайба насоса остановится и будет поддерживать выбранный объем.

Чтобы изменить направление потока из насоса, на усилитель подается отрицательное постоянное напряжение (DC). Затем клапан пропорционально переместится в положение «B» и подаст жидкость через противоположный порт, чтобы реверсировать двигатель.

Когда на клапан нет электрического сигнала, производительность насоса должна быть равна нулю галлонов в минуту.Если гидравлический двигатель дрейфует, необходимо либо отрегулировать центрирующие пружины на цилиндрах, либо обнулить клапан.

Поток масла к клапану фильтруется не перепускным элементом размером от 3 до 10 микрон. Большинство сервоклапанов также содержат небольшой пилотный фильтр с номиналом от 100 до 200 микрон. Если какой-либо фильтр забивается, насос будет работать очень медленно или не будет работать совсем.

Челночный клапан горячего масла и предохранительный клапан

Одним из недостатков гидростатических приводов является то, что большая часть масла остается в контуре и не возвращается в резервуар для охлаждения.Один из способов вернуть часть масла обратно в резервуар – использовать челночный клапан горячего масла. Назначение этого клапана – направить часть потока, выходящего из двигателя, через охладитель перед возвращением в резервуар.

Когда двигатель вращается в прямом направлении, челночный клапан смещается, так что масло со стороны всасывания контура направляется к разгрузке челночного клапана. Нагнетательный насос подает на всасывающую сторону насоса больше масла, чем необходимо для компенсации байпасирования внутри основного насоса и двигателя.

Это вызывает повышение давления до уставки сброса челночного клапана (150–220 фунтов на кв. Дюйм). Затем открывается челночный предохранительный клапан, и небольшое количество масла выходит из двигателя через охладитель и возвращается в резервуар. Настройка пружины челночного предохранительного клапана определяет давление на стороне низкого давления контура. Хотя не во всех системах используются челночные клапаны, их настоятельно рекомендуется использовать для уменьшения нагрева системы.

Важно, чтобы давление челночного предохранительного клапана было установлено ниже предохранительного клапана нагнетательного насоса.Если установить более высокое значение, избыточная жидкость нагнетательного насоса будет все время сбрасываться через предохранительный клапан нагнетательного насоса, минуя охладитель. Это может вызвать перегрев системы. Челночный клапан горячего масла и предохранительный клапан обычно крепятся болтами к гидравлическому двигателю. Они также могут быть установлены в отдельном блоке вместе с перекрестными предохранительными клапанами.

Встроенные фильтры

Жидкость в гидростатическом контуре постоянно рециркулирует, за исключением потока масла через челночный предохранительный клапан.Лучшее устройство фильтра – фильтровать жидкость в обоих направлениях с каждой стороны контура. Если фильтрация не выполняется в обоих направлениях, при выходе из строя насоса загрязнение от насоса может попасть непосредственно в двигатель или наоборот.

Фильтры, показанные на Рисунке 1, будут фильтровать масло по мере его поступления в двигатель. Если элемент загрязнен, масло потечет через подпружиненный перепускной обратный клапан. Масло, которое вытекает из двигателя, будет проходить через не подпружиненный обратный клапан.Фильтры должны иметь визуальные или электрические индикаторы, указывающие на загрязнение элементов.

Всасывающий фильтр нагнетательного насоса

Этот фильтр очищает масло от бака до всасывающего патрубка нагнетательного насоса. Обычно он не обходится и имеет рейтинг 10 микрон. Фильтр следует менять и чистить регулярно. При его загрязнении может образоваться кавитация в зарядном устройстве и главном насосе.

Надеюсь, что, узнав о различных компонентах гидростатических приводов, вы теперь лучше понимаете эти важные системы и то, как они должны функционировать.

Гидравлические расчеты | Жидкая сила

Инструкции : Щелкните зеленую стрелку, чтобы показать или скрыть группу формул или гидравлических расчетов. Некоторые поля содержат примечания или дополнительную информацию, которые появятся, если вы поместите указатель мыши на поле.Оставьте только одно поле открытым в каждой формуле и нажмите кнопку «Рассчитать» для результата этого поля.

Сантистрок (Cst) в Универсальные секунды Сейболта (SUS или SSU) Таблица преобразования

Сантистокс
(сСт)
Saybolt Universal Seconds
(SUS)
1.8 32
2,7 35
4,2 40
5,8 45
7.4 50
8,9 55
10,3 60
11,7 65
13.0 70
14,3 75
15,6 80
16,8 85
18.1 90
19,2 95
20,4 100
22,8 110
25.0 120
27,4 130
29,6 140
31,8 150
34.0 160
36,0 170
38,4 180
40,6 190
42.8 200
47,2 220
51,6 240
55,9 260
60.2 280
64,5 300
69,9 325
75,3 350
80.7 375
86,1 400
Сантистокс
(сСт)
Saybolt Universal Seconds
(SUS)
91.5 425
96,8 450
102,2 475
107,6 500
118.4 550
129,2 600
140,3 650
151 700
162 750
173 800
183 850
194 900
205 950
215 1 000
259 1,200
302 1,400
345 1,600
388 1,800
432 2 000
541 2,500
650 3 000
758 3,500
866 4 000
974 4500
1,190 5 500
1,300 6 000
1 405 6 500
1,515 7 000
1,625 7 500
1,730 8 000
1,840 8 500
1,950 9 000
2,055 9 500
2,165 10 000

Дополнительные инструменты и справочные материалы:

Вы можете найти дополнительные инструменты и программное обеспечение для преобразования на нашей странице загрузок.Вы также можете найти дополнительную информацию о формулах и преобразованиях на этой странице на нашей странице образовательной литературы.


Заявление об отказе от ответственности:

Хотя формулы Fluid Power являются полезными инструментами для определения компонентов и возможностей системы; другие факторы, такие как механическая эффективность, гидродинамика и ограничения материалов, также должны быть приняты во внимание.

Компания

Advanced Fluid Systems тщательно проверила правильность преобразований и расчетов на этой странице. Однако Advanced Fluid Systems не предоставляет никаких гарантий и не принимает на себя никаких юридических обязательств или ответственности за точность, полноту или полезность любой предоставленной информации.

Если у вас есть какие-либо вопросы, комментарии или отзывы об информации на этой странице или на нашем веб-сайте, пожалуйста, свяжитесь с [email protected]

Советы по поиску и устранению неисправностей для гидравлических насосов

Насос, вероятно, является наиболее подверженным износу компонентом в гидравлической системе и тем, кто с наибольшей вероятностью может вызвать внезапный или постепенный отказ системы.

Неисправность насоса обычно характеризуется повышенным шумом, повышенным нагревом, неустойчивой работой цилиндров, трудностью или неспособностью развивать полную мощность, снижением скорости цилиндров или гидравлических двигателей или отказом системы в работе вообще.

Одна из следующих проблем, скорее всего, будет причиной появления любого из вышеперечисленных симптомов, если они действительно вызваны насосом.

Кавитация насоса
Кавитация – это неспособность насоса всасывать полную заправку масла. Когда в насосе начинается кавитация, уровень шума увеличивается, и вокруг вала и переднего подшипника может сильно нагреваться. Другими симптомами кавитации насоса являются неустойчивое движение цилиндров, трудности с созданием полного давления и молочный вид масла.Если есть подозрение на кавитацию, проверьте эти точки:

а. Проверить состояние всасывающего фильтра насоса. Очистите его, даже если он не выглядит грязным. Используйте растворитель, затем просушите воздушным шлангом. Лак, оседающий на проволочной сетке, может ограничивать поток масла, но может быть почти незаметным. Если вы обнаружите отложения лака на внутренних поверхностях насосов или клапанов, система работает при слишком высокой температуре. Следует добавить теплообменник.

г. Проверьте впускной трубопровод насоса на предмет засорения или закупорки.Если используются шланги, убедитесь, что они не сложены. На входе насоса следует использовать только те шланги, которые предназначены для вакуума. У них есть внутренняя проволочная спираль для предотвращения разрушения.

г. Убедитесь, что сапун в верхней части резервуара не забит ворсом или грязью. В системах, где объем воздуха над маслом относительно невелик, в насосе может образоваться кавитация во время хода выдвижения, если сапун забивается.

г. Вязкость масла может быть слишком высокой для конкретного насоса.Некоторые насосы не могут забирать заправку тяжелой нефти или работают в условиях частичной кавитации.

Пуск в холодную погоду особенно опасен для насоса. Эксплуатация насоса в течение нескольких часов в условиях кавитации, пока масло не нагреется, может значительно сократить его срок службы. На оборудовании, работающем на открытом воздухе, используйте масло не только рекомендованной вязкости, но и с максимально высоким индексом вязкости. Это сводит к минимуму изменение вязкости при переходе от холодного масла к горячему и снижает кавитацию при холодном пуске.

e. Проверить размер всасывающего фильтра. Убедитесь, что исходный фильтр не был заменен на фильтр меньшего размера. Увеличение его размера, где это возможно, может помочь в некоторых системах, где исходный выбор размера мог быть незначительным.

ф. Использование высококачественного масла может уменьшить образование нагара и отложений.

г. Определите рекомендуемую скорость насоса. Проверьте шкив и передаточные числа. Убедитесь, что оригинальный электродвигатель не был заменен на двигатель с более высокой скоростью.

ч. Убедитесь, что насос не был заменен на тот, который обеспечивает более высокий поток, что может привести к перегрузке всасывающего фильтра. При необходимости увеличьте размер всасывающего фильтра.

Утечка воздуха в систему

Воздух, который находится в новой системе, только что собранной, удалится сам по себе через короткое время. Сначала систему следует прокрутить от 15 до 30 минут, не пытаясь создать более чем очень низкое давление. Захваченный воздух будет постепенно растворяться в масле и попадать в резервуар, откуда он будет выходить.Этот процесс, конечно, можно ускорить, выпуская воздух из высоких точек водопровода, особенно из портов цилиндров.

Воздух, попадающий в систему из-за утечек воздуха, через короткое время после запуска системы приводит к тому, что масло приобретает молочный оттенок, но обычно масло очищается через час после отключения. Чтобы узнать, где воздух попадает в систему, просмотрите следующие пункты:

а. Убедитесь, что запас масла заполнен до нормального уровня, а уровень всасывания насоса значительно ниже минимального уровня масла.Спецификации резервуара NFPA требуют, чтобы самая высокая точка всасывающего фильтра была как минимум на 3 дюйма ниже минимального уровня масла.

Проверьте уровень масла, когда все цилиндры выдвинуты, чтобы убедиться, что он не ниже отметки «Низкий» на манометре. Однако не переполняйте резервуар при выдвинутых цилиндрах; он может переполниться при втягивании цилиндров.

г. Воздух может попадать вокруг уплотнения вала насоса. Шестеренные и лопастные насосы, которые откачивают всасываемое масло из резервуара, расположенного под ними, будут иметь небольшой вакуум за уплотнением вала.Когда это уплотнение сильно изнашивается, воздух может проникнуть через изношенное уплотнение. Поршневые насосы обычно имеют небольшое положительное давление, до 15 фунтов на квадратный дюйм, за уплотнением вала. Маловероятно, что воздух попадет в эти насосы через уплотнение.

г. Проверьте всю сантехнику и соединения на впускном трубопроводе насоса, особенно штуцеры. Убедитесь в отсутствии утечек в шлангах, используемых во впускном трубопроводе. Один из простых способов проверить утечку в водопроводе – это залить маслом предполагаемую утечку. Если шум насоса уменьшился, вы нашли утечку.

Проверьте также вокруг впускного отверстия.Ввертывание конического трубного фитинга в порт с прямой резьбой приведет к повреждению резьбы, вызывая постоянную утечку воздуха, которую трудно или невозможно устранить.

г. Воздух может поступать через уплотнение штока цилиндра. Это может произойти с цилиндрами, установленными штоком вверх и не уравновешенными должным образом. При ходе вниз под действием силы тяжести может возникать частичный вакуум в штоковой части цилиндра. Уплотнения цилиндров обычно не предназначены для герметизации воздуха, поэтому даже хорошее уплотнение может протекать в этих условиях.

e. Убедитесь, что слив из возвратной линии основного бака намного ниже минимального уровня масла, а не поверх масла. В новых конструкциях целесообразно увеличить диаметр возвратной линии резервуара на несколько футов до того, как она будет опорожнена. Это приводит к снижению скорости масла, уменьшая турбулентность внутри резервуара.

Утечка воды в систему

Утечка воды в систему приведет к тому, что масло будет иметь молочный вид во время работы системы, но масло обычно исчезает через короткое время после отключения системы, поскольку вода оседает на дно резервуара.Вода может попасть в систему этими, а возможно и другими способами:

а. Утечка в кожухотрубном теплообменнике может привести к смешению воды с маслом.

г. Конденсат на внутренних стенках резервуара. Это почти неизбежно в системах, работающих в среде, где температура окружающей среды меняется с дневной на ночную. Правильное решение – ежедневно отводить небольшое количество жидкости со дна резервуара через сливной клапан. Поскольку вода оседает на дно, она стечет до того, как начнет вытекать масло.

г. Убедитесь, что любые трубки или трубопроводы, по которым охлаждающая вода находится внутри воздушного пространства резервуара, входят и выходят ниже уровня масла, чтобы вода не могла конденсироваться на нем.

Утечка масла вокруг насоса

а. Утечка вокруг вала. На некоторых насосах (поршневых насосах или насосах, работающих с верхним резервуаром) за уплотнением вала может быть небольшое давление. По мере износа уплотнения может появиться внешняя утечка. Обычно это будет более выражено во время работы насоса и может исчезнуть, когда насос остановлен.

Другие насосы, такие как шестеренчатые и лопастные, обычно работают с небольшим вакуумом за уплотнением. Утечка может возникнуть только после остановки насоса.

Преждевременный износ уплотнений вала может быть вызван чрезмерной температурой масла. При температуре 200 ° F и выше резиновые уплотнения имеют очень короткий срок службы.

Абразивы в масле могут быстро изнашивать уплотнения, а также вызывать образование задиров на валу в области уплотнения. Если присутствуют абразивы, они осядут из образца, взятого из резервуара, если ему дать постоять час или около того.Проверьте все точки, куда могут попасть абразивные материалы. Наиболее распространенная точка входа – через сапун на резервуаре. Чтобы решить эту проблему, герметично закройте резервуар и поддерживайте давление 1 или 2 фунта на квадратный дюйм (не более) над маслом.

г. Утечка вокруг порта насоса. Иногда утечка в этих портах возникает из-за ввинчивания фитинга с конической трубной резьбой в порт с прямой резьбой. После повреждения резьбы отремонтировать насос непросто.

Проверить герметичность штуцеров в портах.При использовании трубной резьбы dryseal нет необходимости использовать герметик для трубной резьбы. Остерегайтесь слишком туго ввинчивания конической трубной резьбы в отливку корпуса насоса. Это может привести к растрескиванию отливки.

г. Если утечка происходит из-за небольшой трещины в отливке корпуса, она, скорее всего, была вызвана либо слишком плотным завинчиванием фитинга, либо работой насоса в системе, в которой либо предохранительный клапан установлен слишком высоко, либо с высокими переходными процессами. скачки давления возникают в результате ударов.Возможно, что отливка изначально была дефектной, но это редко оказывалось проблемой.

Насос подает слишком мало или отсутствует поток

а. Вал вращается в неправильном направлении. Немедленно выключите. Перепутанные выводы в 3-фазном двигателе являются наиболее частой причиной неправильного вращения. Насосы должны работать в направлении, указанном на их паспортной табличке или на корпусе.

г. Забор на впуске. Проверьте всасывающий фильтр на предмет загрязнения и проверьте, не сломались ли впускные шланги.

г. Низкий уровень масла в бачке.

г. Застревание лопастей, клапанов или поршней из-за масляного лака, ржавчины или коррозии. Лак указывает на то, что система слишком горячая. Ржавчина или коррозия могут означать попадание воды в масло.

e. Масло слишком жидкое, либо из-за неправильного выбора масла, либо из-за разжижения при высокой температуре. Система с этой проблемой может работать нормально первые несколько часов после запуска, а затем постепенно замедляться по мере перегрева масла.

ф. Механическая неисправность. Проверьте, нет ли сломанного вала или муфты, срезанной шпонки или штифта и т. Д.

г. Насос работает слишком медленно. Большинство насосов обеспечивают поток на всех скоростях, пропорциональный оборотам в минуту. Но некоторые лопастные насосы, которые зависят от центробежной силы для выдвижения лопаток, будут обеспечивать небольшой поток или его отсутствие на низких скоростях, таких как частота вращения двигателя на холостом ходу.

ч. Если приводной двигатель был заменен, убедитесь, что это правильная скорость для насоса.

Шум насоса недавно увеличился

а.Кавитация на входе в насос.

г. Утечка воздуха в систему из-за низкого уровня масла или по другой причине.

г. Механический шум, вызванный ослабленным или изношенным соединением, ослабленными установочными винтами, сильно изношенными внутренними частями и т. Д.

г. Система может быть слишком горячей.

e. Насос может работать слишком быстро.

Короткий срок службы насоса

а. Эксплуатация насоса при давлении, превышающем номинальное давление, указанное в каталоге, особенно если насос должен поддерживать это давление в течение большого процента общего времени работы.

г. Масло неправильной вязкости или плохого качества.

г. Эксплуатация масла при чрезмерно высоких температурах.

г. Неадекватная фильтрация.

e. Несоблюдение требований по содержанию всасывающего фильтра в чистоте.

ф. Несоосность вала насоса с приводным двигателем или двигателем. Примечание: При замене насоса на лапах оставьте кронштейн и замените только насос, и новый насос не нужно будет повторно выравнивать с приводным источником.

г. В систему может поступать воздух или вода.

ч. Насос работает слишком быстро или слишком медленно.

и. Входная кавитация по другим причинам.

© 1990, Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и / или удовлетворительную работу оборудования, разработанного на основе этой информации.

Гидравлические сепараторы | Американский Уитли

Описание

Гидравлические сепараторы

Гидравлический сепаратор / буферный резервуар для горячей воды серии HS
Буферные резервуары для горячей воды American Wheatley серии HS разработаны для работы с современными высокоэффективными модульными маломассивными котельными системами.Буферный резервуар для горячей воды American Wheatley обеспечивает минимальное значение ΔT и необходимый запас тепла для предотвращения коротких циклов, которые могут возникнуть в условиях низкой нагрузки.

  • Не позволяет потоку в одном контуре мешать потоку из другого контура
  • Устраняет необходимость в циркуляционном насосе первичного контура, воздушном сепараторе и сетчатом фильтре, тем самым снижая первоначальные затраты, а также эксплуатационные расходы.
    Устраняет сложность трубопроводов, снижает затраты на рабочую силу и трубопроводы
  • Размер не более 4 кадров в секунду, низкая скорость в емкости приводит к низким перепадам давления
  • Правильно установленное гидравлическое разделение позволяет использовать несколько циркуляционных насосов для независимой работы, не мешая друг другу
    Идеально для систем с несколькими нагрузками
  • American Wheatley производит гидравлические сепараторы ASME стандартных размеров от 2 ″ до 16 ″, ASME125
  • Доступны большие размеры и номинальное давление

Новые гидравлические сепараторы коалесцирующего типа серии HSC
Гидравлические сепараторы коалесцирующего типа American Wheatley серии HSC предназначены для работы с современными высокоэффективными модульными маломассивными котельными системами.Серия American Wheatley HSC обеспечивает минимальный ∆T и обеспечивает необходимый запас тепла для предотвращения коротких циклов, которые могут возникнуть в условиях низкой нагрузки, наряду с дополнительным преимуществом коалесцирующей среды для превосходного отделения воздуха и грязи.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
