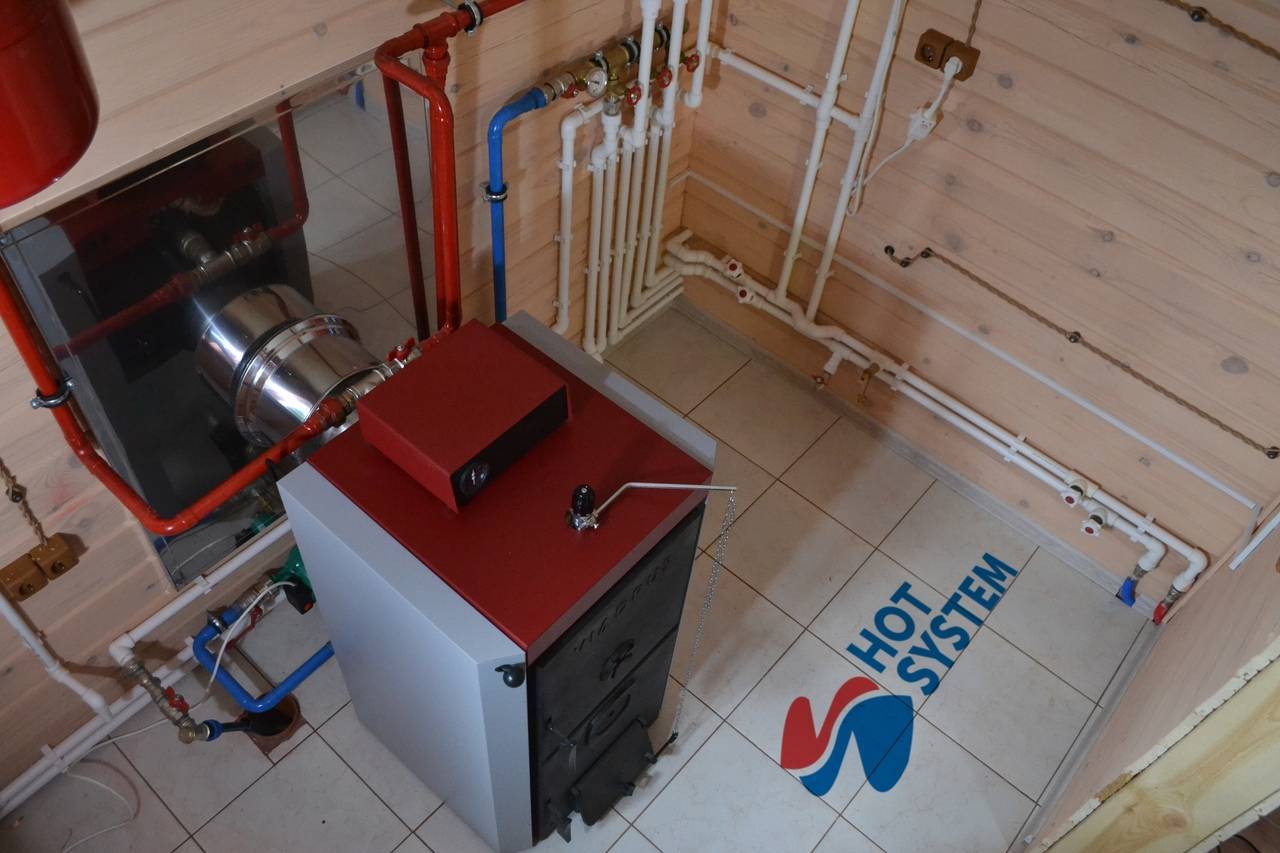

Котельная твердотопливный котел теплые полы

Обвязка котла бакси 32 трубой полипропилен

Обвязка навесного котла Протерм

Обвязка твердотопливного котла с коллектором

Электрокотел монтаж обвязка

Первично вторичные кольца в котельной

Обвязка труб в котельной

Отопление под ключ

Система отопления с электрокотлом

Монтаж твердотопливного котла отопления

Обвязка настенного котла

Обвязка напольного котла Лемакс

Котёл Скат 9 к Protherm обвязка

Обвязка котельной полипропиленом

Обвязка газового котла фотоклипарт

Обвязка котельной

Отопление из полипропиленовых труб

Котельная в доме, бойлер инсталляция

Обвязка котла Лемакс 17.4

Обвязка котла Protherm 40 с гидравлической стрелкой

Обвязка котлов отопления

Обвязка котла расширительный бак

Котельная полипропилен

Бойлер и котел в частном доме

Электрокотел Мвидео

Обвязка электрокотла полипропиленом

Обвязка котла отопления

Отопление в частном доме теплыми полами

Электрический котел для отопления многоквартирного дома

Обвязка электрокотла ZOTA

Обвязка газового котла полипропиленом

Обвязка газового котла Протерм для отопления частного дома

Обвязка настенного котла

Обвязка котла отопления

Обвязка котла 50 КВТ 2дюйма

Обвязка котельной

Обвязка котлов Protherm 150

Обвязка котельной в частном доме

Обвязка газового котла Лемакс

Обвязка котла Termal 20

Обвязка твердотопливного котла полипропиленом

Обвязка котлов отопления фото

Обвязка газового котла отопления в частном доме

Обвязка котла отопления

Обвязка котельной

Бойлерная в квартире

Фото сантехмонтажных работ

Котельняяв деревянном доме

Обвязка котельной двухэтажного дома

Обвязка двухконтурного газового котла полипропиленом

Трубы и фитинги для обвязки котла

Обвязка котельной в частном доме

Обвязка ГАЗ котла отопления

Обвязка настенного котла

Обвязка газового котла Висман

Обвязка котлов отопления

Тамбов все для отопления

Обвязка каскада 2 газовых котлов

Обвязка настенного двухконтурного газового котла Лемакс

Обвязка напольного котла

Котел бакси обвязка двухконтурный газовый

Обвязка котла Навьен Делюкс полипропиленом

Обвязка газового котла Protherm

Отопление обвязка бойлера косвенного нагрева Drazice

Электрокотел для отопления частного дома

Обвязка котла Висман

Отопление и горячее водоснабжение

Обвязка котла отопления полипропиленом

Обвязка котла отопления

Электрический котел Галан Галакс g352 6 6 КВТ двухконтурный

Обвязка напольного котла Титан

Котел в строительстве

Обвязка котельных в коттедже

Обвязка бытового газового котла

Котельная в частном доме с твердотопливным котлом

Обвязка электрокотлов Титан 250

Котёл Protherm волк 12kso 1080х660

Разводка труб после ГАЗ котла

Разводка батарей к котлу бакси

Материалы для обвязки котельной

Обвязка котлов отопления

Обвязка котла отопления

Обвязка котла отопления в частном доме

Обвязка котла медными трубами

Обвязка котла отопления

Расширительный бак для отопления теплого пола

Обвязка котельной частного дома

Обвязка газового котла для отопления частного дома

Отопление в частном доме под ключ

Монтаж напольного котла

Обвязка настенного двухконтурного газового котла полипропиленом

Электрокотел обвязка гру40-2в

Монтаж настенного котла

Монтаж сантехника и отопление

Обвязка напольного котла Протерм с бойлером

Котельная частного дома полипропилен

Обвязка газового двухконтурного котла отопления полипропиленом

Обвязка котла бакси о коллектора

Сантехника обвязка котла

Обвязка напольного котла металлом

Отопление в котельной

Обвязка котла Стоут электро

Гидрострелка котельная

Система отопления с коллекторов бош 6000

Котельная металлопластик

Обвязка отопления в частном доме

Водонагреватель Атлантик обвязка полипропиленом

Обвязка газового котла

Монтаж отопительной системы в частном доме Сибай

Обвязка 2 котлов Protherm

Обвязка котла Valtec

Обвязка твердотопливного котла полипропиленом

Обвязка котельной

Напольный газовый котел с бойлером косвенного нагрева

Котел газовый Висман напольный газовый обвязка котельной

Отопление обвязка бойлера косвенного нагрева Drazice

Отопление в частном доме из полипропиленовых труб

Прокладка трубопроводов обвязки котлов, водонагревателей и насосов

Обвязка котельной в частном

Обвязка котельной модельной

Обвязка котла отопления в частном

Одноконтурный котел с бойлером Vaillant

Обвязка бойлера Vaillant

Buderus u072 бойлер косвенного нагрева

Как произвести обвязку и подключение твердотопливного котла к системе отопления

В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Содержание

• 1 Типовые схемы обвязки твердотопливных котлов

  • 1.1 Система открытого типа с естественной циркуляцией в частном доме

  • 1. 2 Закрытая система с естественной циркуляцией

  • 1.3 Особенности систем с принудительным движением теплоносителя

    • 1.3.1 Подключение через коллекторы

    • 1.3.2 Установка аварийных и регулировочных систем

    • 1.3.3 Обвязка с трёхходовым клапаном

    • 1.3.4 Схема с буферной ёмкостью

    • 1.3.5 Элементы обвязки, обеспечивающие безопасность отопительной системы

    • 1.3.6 Схема с подключением бойлера косвенного нагрева

  • 1.4 Видео: Обвязка твердотопливного котла

• 2 Правильная установка твердотопливного котла в отопительную систему закрытого типа

  • 2.1 Обустройство котельной

  • 2.2 Подготовка к установке обогревающего агрегата

  • 2.3 Монтаж и подключение твердотопливного теплогенератора

  • 2.4 Особенности интеграции твердотопливного агрегата в открытую отопительную систему

  • 2.5 Видео: Подключение твердотопливного котла своими руками

Типовые схемы обвязки твердотопливных котлов

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

• свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;
• необходимость в пополнении уровня теплоносителя вследствие его испарения;
• неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0.5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

• ёмкость мембранного бака должна вмещать не менее 10% объёма всего теплоносителя;
• на трубе подачи обязательно должен быть установлен предохранительный клапан;
• самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Более подробно об этой системе узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/zakrytaya-sistema-otopleniya.html.

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

• защита системы от разгерметизации в случае неконтролируемого повышения давления;
• регулировка температуры отдельных контуров;
• защита котла от перегрева;
• предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Обвязка с трёхходовым клапаном

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

Схема с буферной ёмкостью

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

Схема с подключением бойлера косвенного нагрева

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Трёхходовый клапан может быть использован и в схеме обвязки бойлера косвенного нагрева. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html.

Видео: Обвязка твердотопливного котла

Правильная установка твердотопливного котла в отопительную систему закрытого типа

Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешительных документов. Монтаж вполне можно провести собственноручно, тем более, что для этого не потребуется ни специального инструмента, ни особых знаний. Главное — ответственно подойти к работе и соблюдать очерёдность всех этапов.

Обустройство котельной

Недостатком отопительных агрегатов, используемых для сжигания дров и угля, является необходимость в специальном, хорошо проветриваемом помещении. Конечно, можно было бы установить котёл в кухне или ванной, однако, периодический выброс дыма и копоти, грязь от топлива и продуктов сгорания делают эту затею непригодной для реализации. К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии.

Твердотопливный котёл лучше всего устанавливать вне жилых помещений

При установке теплогенератора в котельной соблюдают несколько правил:

• расстояние от топочной дверцы до стены должно быть не менее 1м;
• на расстоянии не выше 50 см от пола и не ниже 40 см от потолка должны быть установлены вентиляционные каналы;
• в помещении не должны находиться горюче-смазочные и легковоспламеняющиеся вещества и предметы;
• площадку-основание перед зольником защищают при помощи металлического листа размерами не менее 0.5х0.7 м.

Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется. Конечно, если возникнет необходимость, то от требований документации можно отклониться, однако в любом случае канал для отвода продуктов горения должен обеспечивать отличную тягу в любую погоду.

Как правильно смонтировать дымоход

Устанавливая дымовую трубу, все соединения и щели заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и улавливатель для конденсата.

Подготовка к установке обогревающего агрегата

Перед установкой котла выбирают схему обвязки, рассчитывают длину и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.

Несмотря на всё разнообразие конструкторских решений, специалисты рекомендуют выбирать комбинированное отопление, которое сможет обеспечить принудительную и естественную циркуляцию теплоносителя. Поэтому при расчётах необходимо продумать, каким образом будет установлен параллельный участок трубопровода подачи (байпас) с центробежным насосом и предусмотреть необходимые для работы гравитационной системы уклоны.  Не стоит отказываться и от буферной ёмкости. Конечно, её установка повлечёт дополнительные расходы. Тем не менее, накопитель этого типа сможет выровнять температурную кривую, а одной закладки топлива хватит на более продолжительное время.

Подключение котла к отопительной системе с буферной ёмкостью двойного назначения

Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая тот факт, что из-за установки твердотопливного агрегата в отдельной комнате значительно увеличивается длина контура ГВС, на нём монтируют дополнительный циркуляционный насос. Это устранит необходимость сливать холодную воду в ожидании, когда пойдёт горячая.

Перед монтажом котла обязательно надо предусмотреть место для расширительного бачка и не забывать об устройствах, призванных снизить давление в системе в критических ситуациях. Простая схема обвязки, которую можно использовать в качестве рабочего проекта, показана на нашем рисунке. Она объединяет всё рассмотренное выше оборудование и обеспечивает его правильную и безаварийную работу.

Ещё больше информации об обустройстве помещения-котельной и установке оборудования узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html.

Монтаж и подключение твердотопливного теплогенератора

После проведения всех необходимых расчётов и подготовки оборудования и материалов приступают к монтажу.

1. Устанавливают на место, выравнивают по уровню и крепят отопительный агрегат, после чего к нему подключают дымоход.
2. Крепят радиаторы отопления, устанавливают теплоаккумулятор и расширительный бак.
3. Монтируют трубопровод подачи и байпас, на котором устанавливают центробежный насос. На обоих участках (прямом и обводном) устанавливают шаровые краны для того, чтобы теплоноситель можно было транспортировать принудительным или естественным способом.


   Напоминаем, что центробежный насос можно устанавливать только при правильной ориентации вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие.

4. Напорную магистраль подключают к теплоаккумулятору. Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Обязательно отметим тот факт, что остывание котла в период перезагрузки будет снижать температуру в системе. Связано это с тем, что в это время теплогенератор будет работать в качестве воздушного теплообменника, отдавая тепло из отопительной системы в дымовую трубу. Чтобы устранить это недочёт, в котловом и отопительном контуре устанавливают отдельные циркуляционные насосы. Поместив термопару в зону горения, можно останавливать движение теплоносителя через контур котла при затухании огня.

   Монтаж отдельных насосов на котловом и теплообменном контуре сможет решить проблему утечки тепла через котёл при его остывании

5. На магистрали подачи устанавливают предохранительный клапан и воздухоотводчик.
6. Подключают аварийный контур котла или монтируют запорно-регулирующую арматуру, которая при закипании воды откроет магистраль её сброса в канализацию и канал подачи холодной жидкости из водопровода.
7. Монтируют обратный трубопровод от теплоаккумулятора к отопительному агрегату. Перед входным патрубком котла устанавливают циркуляционный насос, трёхходовой клапан и фильтр-отстойник.
8. Отдельно на трубопроводе обратке монтируют расширительный бак.


   Обратите внимание! На трубопроводах, которые подключаются к устройствам защиты, запорная арматура не устанавливается. На этих участках должно быть как можно меньше соединений.

9. Верхний выход теплоаккумулирующей ёмкости соединяют с трёхходовым клапаном и циркуляционным насосом отопительного контура, после чего подключают радиаторы и монтируют обратный трубопровод.
10. После подключения основных контуров приступают к обустройству системы горячего водоснабжения. Если змеевик теплообменника встроен в буферную ёмкость, то достаточно будет просто подключить к соответствующим патрубкам вход для холодной воды и выход в «горячую» магистраль. При установке отдельного водонагревателя косвенного нагрева используют схему с дополнительным циркуляционным насосом или трёхходовым клапаном. И в том, и в другом случае на входе подачи холодной воды устанавливают обратный клапан. Он перекроет путь для нагретой жидкости в «холодный» водопровод.
11. Некоторые твердотопливные котлы оснащаются регулятором тяги, работа которого заключается в уменьшении проходного сечения поддувала. Благодаря этому снижается поток воздуха в зону горения и его интенсивность, а соответственно и температура теплоносителя, уменьшается. Если отопительный агрегат имеет такую конструкцию, то монтируют и настраивают привод механизма воздушной заслонки.

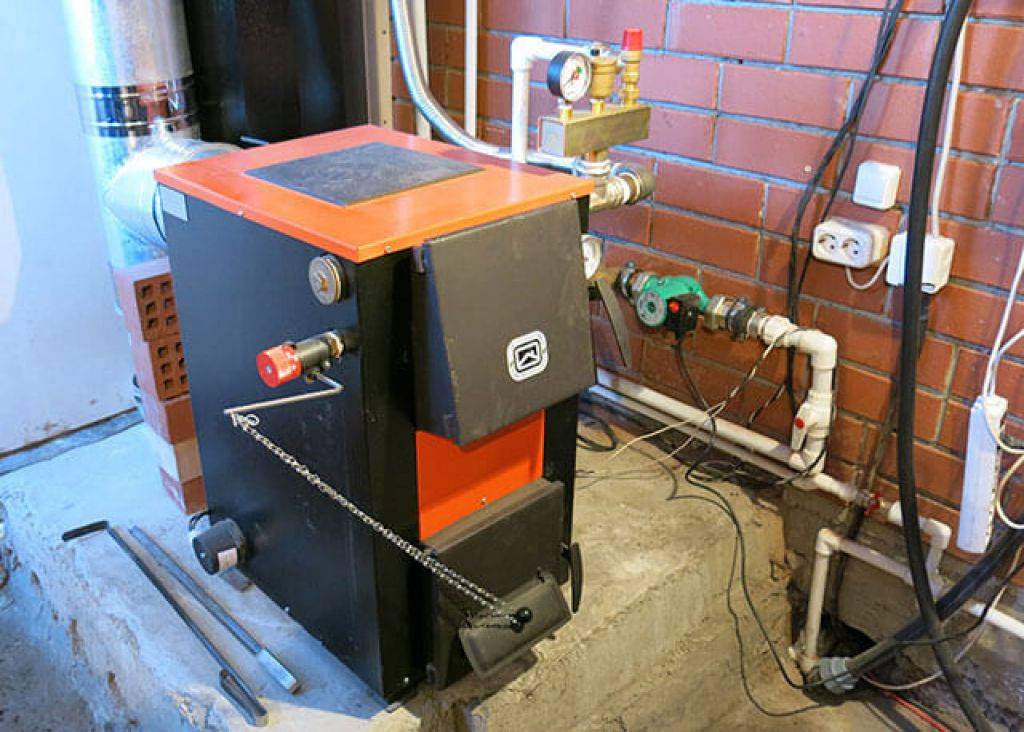

    Установка автоматического регулятора тяги позволит контролировать процесс горения топлива

Места всех резьбовых соединений должны быть тщательно загерметизированы с помощью сантехнического льна и специальной невысыхающей пасты.

После завершения монтажа в систему заливают теплоноситель, включают на полную мощность центробежные насосы и внимательно осматривают места всех присоединений на предмет утечки. Убедившись в отсутствии подтеканий, разжигают котёл и проверяют работу всех контуров на максимальных режимах.

Особенности интеграции твердотопливного агрегата в открытую отопительную систему

Главной особенностью открытых отопительных систем является контакт теплоносителя с атмосферным воздухом, который происходит с участием расширительного бака. Эта ёмкость призвана компенсировать тепловое расширение теплоносителя, которое происходит при его нагревании. Расширитель врезают в самой высокой точке системы, а для того, чтобы при переполнении бака горячая жидкость не заливала помещение, к его верхней части подключают сливную трубку, второй конец которой выводят в канализацию.

Конструкция расширительного бака открытого типа

Большой объём бака вынуждает устанавливать его на чердак, поэтому понадобится дополнительное утепление расширителя и подходящих к нему трубок, иначе они могут замёрзнуть зимой. Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах.

Поскольку открытая система не является герметичной, отпадает необходимость в монтаже предохранительного клапана и подключении аварийных контуров. При закипании теплоносителя давление будет сброшено через расширительный бак.

Отдельное внимание следует уделить трубопроводам. Поскольку вода в них будет идти самотёком, то на циркуляцию будет оказывать влияние диаметра труб и гидравлическое сопротивление в системе. Последний фактор зависит от поворотов, сужений, перепадов уровня и т. д., поэтому их количество должно быть минимальным. Для того чтобы изначально придать потоку воды необходимую потенциальную энергию, на выходе из котла монтируют вертикальный стояк. Чем выше сможет подняться по нему вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. В этих же целях вход обратки должен находиться в самой нижней точке отопительной системы.

Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Связано это с более высокой вязкостью, сниженной теплоёмкостью и быстрым старением вещества при контакте с воздухом. Что же касается воды, то её лучше всего умягчить и при возможности никогда не сливать. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Обратите внимание на статью о выборе теплоносителей для систем отопления: https://aqua-rmnt.com/otoplenie/radiatory/teplonositel-dlya-sistem-otopleniya.html.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

• Автор: Виктор Каплоухий
• Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые – техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

(15 голосов, среднее: 4.2 из 5)

Поделитесь с друзьями!

Как отапливать частный дом, когда нет газа • Золоче

Будет ли украинцам тепло зимой? Вопрос очень актуальный и волнует каждого украинца. Российско-украинская война, значительные разрушения инфраструктуры прифронтовых городов и сел, газовый шантаж со стороны страны-агрессора заставили людей и власти искать оптимальные решения, как обеспечить теплом свои дома будущей зимой.

Частный загородный дом имеет существенное преимущество перед городской квартирой в том, что даже при отключении газоснабжения и центрального отопления имеются вполне приемлемые варианты аварийного отопления частного коттеджа.

Украинская традиционная глиняная печь

Традиционная украинская печь – бесценное наследие наших предков. Веками печь согревала, кормила и дарила уют в доме и взрослым, и детям. Теперь вы также можете найти настоящую деревенскую печь в современном доме, но это значительное сооружение должно быть спроектировано с самого начала и поставлено на этапе строительства. Весь интерьер дома должен быть выдержан в этническом стиле, чтобы печь гармонично смотрелась внутри жилища. р >

Установить глиняную печь в жилом доме очень сложно. Но есть и другие решения, не требующие радикальной реконструкции.

Твердотопливный котел

Твердотопливный котел, который может работать на любом виде твердого топлива, является цивилизованной, экономичной и энергоэффективной альтернативой. Можно использовать дрова, пеллеты, брикеты, опилки, уголь, прессованную стружку, торф, то есть все, что горит.

Твердотопливные котлы выпускаются всех моделей — от самых примитивных до самых современных, оснащенных сложной автоматикой, которая не только регулирует температурный режим, но и обеспечивает максимальное энергосбережение. Для такого котла достаточно небольшого дизель-генератора на случай отключения электроэнергии — и вам не страшны даже полные отключения электроэнергии.

Если нет проблем с газоснабжением, твердотопливный котел позволит сэкономить деньги на отоплении дома, если цена на природный газ для населения все же значительно возрастет.

Вы можете установить твердотопливный котел в том же помещении, где находится газовый котел, и при необходимости переключить дом с одного котла на другой. Это вполне приемлемое техническое решение.

Камин

Камины в жилых комнатах современных частных домов сделаны больше для атмосферы и интерьера, чем для обогрева. Но камин — это еще и источник тепла, для которого нужны дрова. Но тепло будет распространяться только в комнату, где находится камин, и не дойдет до других помещений. Энергоэффективность камина довольно низкая: тепло от обычного камина в основном уходит в дымоход.

Есть более дешевый заменитель камина — электрокамин, но по сути это обычная электрическая бытовая каменка, декорированная под камин.

Булерьян

Современный и достаточно дорогой тип канадской калориферной печи — Булерьян не только модный аксессуар, но и энергосберегающий источник отопления, эстетичный, элегантный и атмосферный. Поставьте на печь несколько поленьев, и гостиная наполнится отблесками живого огня и уютным теплом. Огнеупорное стекло Булерьянов позволяет вволю любоваться танцем пламени. Трубы булерьян создают конвекцию воздуха в помещении, таким образом эффективно обогревая весь объем дома, от 100 до более 1000 квадратных метров. Булерьян – самый эффективный автономный источник тепла для частного дома и один из основных элементов модного в настоящее время стиля лофт в интерьере.

Дополнительное отопление

Существуют различные способы дополнительного обогрева частного дома в зимний период. Это теплые полы, инфракрасные обогреватели и широкий спектр модификаций традиционных электрических обогревателей. Но в случае отключения электричества они не пригодятся, в отличие от печи, камина, булерьяна, которые спасут от холода.

Владельцам загородных коттеджей, частных домов в городах стоит подумать о том, как отапливать дом зимой, если газом отапливать невозможно или дорого.

Так что украинцам стоит быть в курсе всех возможностей и заранее позаботиться об альтернативных способах обогрева частных загородных домов в непростой зимний сезон 2022-2023 гг.

Как показала практика, всегда нужно быть готовым к худшему сценарию, чтобы беда не застала вас врасплох. И тогда вся семья, дети и старики переживут суровую зиму в тепле и комфорте.

Правила дымохода котла | Дымоход котла

Правила, касающиеся дымохода котла, представляют собой меры безопасности, призванные защитить нас от вредных газов, которые вырабатываются нашими котлами в качестве отходов. И они останутся в силе, пока кто-то не изобретет более чистый способ обогрева наших домов.

Gas Safe Зарегистрированные инженеры должны устанавливать котлы с соблюдением правил, касающихся разделительных расстояний дымохода котла, поэтому домовладельцам, ремонтникам и домовладельцам полезно знать, какие правила влияют на дымоход газового котла, почему они важны, и как это влияет на вашу собственность.

Что такое дымоход котла?

При сгорании в типичном бытовом газовом котле центрального отопления образуются вредные отработанные газы, которые необходимо безопасно удалять в атмосферу и из вашего дома. «Дымоход» — это труба или воздуховод, который подсоединен к котлу для транспортировки этих газов из котла и достаточно далеко в атмосферу для безопасного рассеивания. Подробнее о том, как работают котлы, можно прочитать здесь.

Мы говорим о потенциально вредных газах, поэтому важно, чтобы дымоход был установлен так, чтобы:

• • продукты сгорания безопасно удаляются на открытый воздух.
  • продуктов сгорания не возвращаются в помещение.
  • продуктов сгорания не направляются на соседние объекты.
  • Правила расположения дымохода котла обязательно строгие, чтобы предотвратить смертельные случаи, и любая сторона, которая не соблюдает их, может столкнуться с серьезными последствиями.

Как выглядит дымоход котла?

Даже если вы не знаете, что такое дымоход котла, вы наверняка видели их множество. В большинстве домов в Великобритании есть газовые котлы центрального отопления, и любое имущество, в котором есть котел, должно иметь дымоход.

Как правило, дымоходы современных котлов представляют собой очень короткие горизонтальные трубы, выступающие из внешней стены. Размер и форма дымохода не позволяют отработанным газам скапливаться вокруг терминала и выбрасываются достаточно далеко в атмосферу, чтобы предотвратить их повторное попадание в дом.

Какие газы выделяют дымоходы котлов?

Мы сжигаем природный газ в котлах, которые мы всегда производим:

• водяной пар
• двуокись углерода
• Если ваш котел не работает должным образом, может также образовываться смертельный угарный газ

Каковы правила в отношении дымохода котла?

Когда-то котел можно было разместить практически в любом месте дома, но в наши дни правила очень строги в отношении того, где можно и где нельзя размещать котел и дымоход.

Расстояние между дымоходами котла

Обратите внимание, что ниже приведены расстояния для закрытых комнатных приборов с вентилятором. Дымоходы с естественной тягой и открытые дымоходы имеют разные требуемые размеры.
Расположение дымохода должно быть (минимум):

• 300 мм от открывающегося окна или вентиляционного отверстия
• 25 мм ниже желоба, дренажных труб или канализационных труб
• 300 мм над землей, на уровне крыши или балкона
• 2000 мм ниже окна Velux
• 1200 мм от проема, такого как дверь или окно, внутрь дома
• 2,1 м от земли, если он обращен к общественному пространству, например, к тротуару
• Если на стене первого этажа требуется решетка или металлический короб для закрытия дымохода



Подробнее о стандартах вокруг дымохода:

1. Устройство и конфигурация дымохода должны быть установлены в соответствии с инструкциями производителя. Инструкции изготовителя должны быть оставлены на месте, где установлен котел, для использования в будущем.

2. Терминал должен располагаться так, чтобы продукты сгорания могли безопасно рассеиваться в любое время. Дымоход котла не должен находиться рядом с любым отверстием, через которое дымовые газы могут попасть обратно в дом, например, окна или двери. В инструкции изготовителя будут даны конкретные указания по расстоянию до открываемых окон, дверей и т. д.

3. Дымоход не должен располагаться вблизи термочувствительных материалов (например, пластиковых желобов). Ваш котел сжигает топливо для выработки тепла, поэтому газы, выходящие из дымохода, могут быть очень горячими. В правилах указано, что дымоход не должен располагаться рядом с предметами, которые могут повредить горячие газы. Например, если у вас есть пластиковый водосточный желоб, эти горячие газы могут расплавить его, если он будет расположен слишком близко.

4. Дымоход должен находиться на высоте не менее 2,1 м от земли, если он выходит в общественное место. Если стена вашей собственности примыкает к общественному пространству, например, к тротуару, крайне важно, чтобы дымовые газы не подвергали опасности проходящих мимо людей. Поэтому дымоходы котлов должны располагаться на высоте не менее 2,1 м от земли.

5. Вывод дымохода должен располагаться так, чтобы он находился на расстоянии не менее 600 мм от ограничительной линии, если смотреть на нее, и не менее 300 мм от ограничительной линии, если она идет параллельно ей.

6. Иногда вертикальный дымоход является единственным безопасным вариантом.

Чаще всего используются горизонтальные дымоходы, в ситуациях, когда терминал находится в пределах 2 метров от входа в соседний дом, используется вертикальная дымоходная система.

Что произойдет, если дымоход моего котла засорится?

Если ваш котел неправильно сжигает газ, наряду с двуокисью углерода и водяным паром может образовываться угарный газ.

Если ваш дымоход не укомплектован или расположен неправильно, эти газы попадают обратно в ваш дом, что может привести к возникновению опасной ситуации.

Что такое угарный газ?

Угарный газ представляет собой газ без запаха и цвета, поэтому его очень трудно обнаружить. Хотя по закону домовладельцы или арендодатели не обязаны следить за тем, чтобы в каждом из их объектов была установлена ​​хотя бы одна сигнализация угарного газа, это относится к частным домовладельцам, а также к тем, где установлен твердотопливный прибор.

Что может вызвать закупорку открытого дымохода?

Если вы являетесь домовладельцем, арендатором или арендодателем с устройством с открытым дымоходом, разумно внимательно следить за тем, чтобы оно не засорилось. О том, что что-то может быть не так, сигнализируют сказки черные или темно-серые пятна вокруг прибора, которые могут свидетельствовать о разливе продуктов горения. В некоторых экстремальных условиях вы можете увидеть там листья, конкеры, ветки, сосновые шишки, обычный мусор, кусочки птичьих гнезд или даже мертвых птиц. Всегда стоит проверять дымоход не реже одного раза в год и очищать его от мусора, и вам не о чем беспокоиться.

Что делать, если вы считаете, что дымоход вашего котла забит?

Если вы считаете, что ваш дымоход заблокирован, немедленно прекратите использование прибора и не включайте его снова, пока он не будет проверен на предмет безопасности сертифицированным инженером по газовой безопасности.

Нужно ли мне перемещать дымоход?

Если после прочтения этой статьи вы считаете, что дымоход вашего котла не соответствует вышеуказанным стандартам, см. раздел Нужно ли мне перемещать дымоход? статья первая.

Мне нужен инженер?

Если вы беспокоитесь о своем котле или дымоходе котла, наши сертифицированные инженеры Gas Safe имеют полную квалификацию для выполнения таких работ, как установка дымохода на котлах различных типов, марок и моделей. Свяжитесь с нами, и мы будем рады помочь.

Часто задаваемые вопросы

На каком расстоянии должен быть дымоход котла от окна?

Дымоход котла выводит потенциально опасные газы из котла, чтобы они не попали обратно в дом, поэтому дымоход должен располагаться вдали от открываемых окон, дверей или вентиляционных отверстий.
