Имеется два наиболее значимых условия комфортности жилья: наличие отопления и тёплого водоснабжения. Для обеспечения этих условий возможно применять отдельные системы, а возможно установить двухконтурный котел. Мы поведаем, чем отличается одноконтурная и двухконтурная система отопления, каковы особенности и преимущества двухконтурного отопления.

Отопление с двумя контурами

Принцип действия и устройство котла

Прежде всего мы желаем дать определение двухконтурной системы, и рассмотреть принцип ее действия.

Обратите внимание! Двухконтурной именуют такую систему, в которой совмещены функции отопления и тёплого водоснабжения методом организации двух независимых контуров с различной температурой воды.

Нужно понимать, что температура теплоносителя в системе отопления достигает 95 градусов, в то время как температура тёплого водоснабжения в соответствии с пункту 2. 4 СанПиН 2.1.4.2496-09 образовывает 60 градусов. Это значит, что теплогенератор будет работать в различных режимах.

В большинстве случаев, двухконтурный котел имеет один замкнутый теплообменник отопления и один проточный теплообменник тёплого водоснабжения.

Итак, рассмотрим принцип действия устройства:

• Теплоноситель поступает в теплообменник (1), где нагревается от газовой горелки (2) и направляется в систему отопления под действием циркуляционного насоса (4), так осуществляя круговое движение в замкнутом отопительном контуре;
• При включении тёплого водоснабжения срабатывает трехходовой кран (6), и теплоноситель начинает циркулировать через теплообменник (5) в котла, наряду с этим в систему отопления он не поступает;
• вода из под крана поступает в теплообменник (5), где нагревается от теплоносителя и направляется в систему тёплого водоснабжения;
• Внутренний небольшой контур кроме этого замкнут и снабжен расширительным баком (3), компенсирующим расширение теплоносителя при нагреве.

Обратите внимание! Мы видим, что агрегат работает по принципу «или-или», другими словами в то время, когда работает ГВС, теплоноситель не греет батареи отопительной системы. Долгое применение тёплого водоснабжения может привести к заметному остыванию батарей и понижению температуры в доме.

Кроме этого вероятен вариант битермического теплообменника, в котором совмещены два контура. По наружной рубахе циркулирует теплоноситель, а по внутренним трубкам – тёплая вода ГВС. Наряду с этим вода с пламенем горелки не контактирует, и при закрытом кране не закипает.

Обратите внимание! Использование битермического теплообменника разрешает применять отопление и водоснабжение в один момент.

Наконец, существуют двухконтурные котлы со встроенным бойлером косвенного нагрева, но они громоздки и требуют организации фундамента.

 Отличия от одноконтурной системы

Чем же отличается двухконтурная и одноконтурная система отопления, поскольку одноконтурная схема кроме этого может обеспечить нагрев воды? Давайте посмотрим, как устроена работа одноконтурного котла с ГВС:

Как видим, тут схема другая: котел греет теплоноситель, который циркулирует в системе отопления. Но от общей сети трубопровода отведен отдельный контур, который питает бойлер косвенного нагрева.

В то время, когда вода в бойлере остывает, термостат подает сигнал сервоприводу, который переключает трехходовой клапан, и теплоноситель начинает поступать не только в систему отопления, но и в теплообменник бойлера, где нагревается вода для ГВС. Это напоминает работу битермического теплообменника, лишь в этом случае он не совмещен, а разделен на две отдельные части.

Обратите внимание! Такая схема надежнее, но цена котла с бойлером будет ощутимо выше, чем цена одного двухконтурного агрегата. В этом и состоит основное отличие, помимо этого, для установки бойлера пригодится дополнительное место.

Правила установки оборудования в котельной

Для верной работы отопления нужно организовать тепловой пункт либо котельную.

Не обращая внимания на системы автоматического управления и защиты, установленные в современных котлах, инструкция требует исполнения ряда правил при обустройстве котельной:

• Для установки оборудования нужно выделить отдельное помещение площадью не меньше 4 квадратных метров. В этом помещении должно быть хотя бы одно маленькое окно и обычный дверной проем. Значительно чаще котельную устраивают в подвале либо хозяйственном помещении первого этажа, но возможно вынести ее и в отдельную постройку;
• Отделка котельной должна быть изготовлена из негорючих материалов: плитки, штукатурки и т.д.;
• Для обычной работы оборудования и безопасности истопника в котельной должен быть обычный приток воздуха. Для этого в стенке делают незакрываемый продух;
• Выход выхлопных газов осуществляется через отдельный дымоход, выводить его в вытяжку системы вентиляции недопустимо по технике безопасности;
• Пол под котлом накрывают стальным страницей не меньше 1 м2;
• Выход дымохода поднимают выше уровня конька крыши на метр.

Обратите внимание! Правила обустройства теплового пункта направляться делать неукоснительно для вашей же безопасности. В случае применения газового оборудования нужно ознакомиться с техникой безопасности и правилами эксплуатации.

Преимущества и недостатки

Сейчас рассмотрим плюсы и минусы применения системы с двойным контуром.

Начнем с положительных моментов:

• Достигается заметная экономия пространства в доме: за счет отсутствия дополнительного бойлера размеры котельной возможно сделать меньшими. Это особенно актуально для маленьких домов, где места и без того мало. В случае строительства особой пристройки для теплового пункта добавляется экономия и материалов;
• Цена двухконтурного агрегата ощутимо ниже стоимости котла с бойлером либо двух котлов;
• Подключение второго котла либо бойлера косвенного нагрева существенно усложняет монтажные работы, требует дополнительной арматуры и трубопровода, средств автоматики и контроля;
• В случае применения газа вам не пригодиться подключать два устройства с получением разрешений и пуско-наладочными работами, каковые направляться создавать посредством экспертов.

Обратите внимание! Основным критерием выбора таких устройств есть экономия места и средств. В народе такие агрегаты прозвали «котлы для бедных», но, как мы знаем, бедность – не порок.

 Сейчас обсудим отрицательные стороны данной схемы:

• Устройства с проточным нагревом воды не через чур эргономичны в эксплуатации: достаточно сложно регулировать температуру воды, особенно при трансформации напора. Данный эффект знаком обладателям газовых колонок старого типа;
• Коаксиальный теплообменник может работать или на обогрев, или на отопление. Это ведет к тому, что при долгом применении ГВС дом может заметно остыть;
• При поломке совмещенного теплообменника отопление работать не сможет до его замены;
• Нагрев проточной воды требует двукратного повышения мощности, а это ведет к повышению габаритов и массы изделия;
• Электрические котлы в режиме нагрева проточной воды будут кроме этого работать с двойной мощностью, а это потребует подключения к трехфазной сети 380 В, которая имеется далеко не везде.

Обратите внимание! Разумеется, что схема достаточно противоречива, и решать тут лишь вам. Само собой разумеется, в случае если приобретение более эргономичного и дорогого оборудования для вас непосильна, то выбор тут предсказуем.

Методы увеличения тепловой инерции системы

В случае если зимы в вашем регионе холодные и вы обеспокоены тем, что при применении ГВС батареи будут остывать, мы дадим вам пара советов, как этого избежать. Само собой, прежде всего нужно позаботиться о хорошей теплоизоляции стен и окон, кровли и пола, но обращение не об этом.

Единственный метод приостановить остывание теплоносителя – это увеличение его теплоемкости. Этого возможно добиться повышением объема теплоносителя за счет применения труб большего диаметра.

Помимо этого, возможно применять массивные чугунные батареи с напольной установкой. Такие отопительные устройства остывают весьма долго, поскольку их масса может быть около 100 кг.

Наконец, как уже было сказано, возможно встроить в систему тепловой аккумулятор – бак на пара сотен литров (до 2000), включенный между системой отопления и котлом. Но это нивелирует все преимущества схемы: она станет дороже и будет занимать лишнее место.

Обратите внимание! При рациональном применении тёплой воды неприятность остывания батарей не весьма актуальна, поскольку чтобы дом очень сильно остыл, нужно принимать душ пара часов.

Подключение газового оборудования

Обратите внимание! Создавать подключение газовой магистрали своими руками строго не разрещаеться. Это угрожает высокими штрафами и достаточно опасно. Исходя из этого чтобы поставить работу газового котла, вам нужно будет выполнить определенный порядок действий.

Сперва нужно обратиться в БТИ и внести трансформации в замысел дома с внесением соответствующих пометок и обозначением котельного помещения. Кроме этого трансформации вносят в техпаспорт объекта.

После этого нужно обратиться в газовую работу и подать заявление на подключение котла. Пригодиться дать технический паспорт устройства.

Затем направляться произвести установку оборудования и монтаж всей системы, не считая подключения газовой магистрали. Счетчик газа должен быть кроме этого установлен и опломбирован.

Сейчас приглашаем эксперта газовой работы, который подключает котел к магистрали. Параллельно подаем заявку инспектору на ввод оборудования в эксплуатацию.

Наконец, инспектор контролирует правильность подключения, оформляет разрешительные документы и если претензий нет, пускает в систему газ.

Вывод

Двухконтурная схема отопительной системы – это хорошее решение для экономных хозяев и обладателей маленьких домов. Современные модели работают в полной мере удовлетворительно и надежно.

Видео окажет помощь вам наглядно в этом убедиться.

Центральное отопление

Системы отопления › Типы систем отопления ›

Центральное отопление по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на центральное отопление, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Центральное отопление все меньше устраивает владельцев квартир и довольно часто жильцов многоквартирных домов посещает желание от него отказаться.

Это объясняется несколькими причинами и главная из них — высокая цена на коммунальные услуги, а качество обслуживания при этом далеко не всегда такое, как этого бы хотелось. Поэтому многих волнует вопрос, как можно законным путем отключить центральное отопление и создать собственную автономную систему?

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Следует обратить внимание, что юридические тонкости в России и других странах СНГ могут различаться, однако технически процедура будет примерно схожей.

Примечание. Главное отличие, которое определяет системы центрального отопления, это их функционирование от общей котельной или ТЭЦ, в то время как автономный обогрев осуществляется с помощью домашней котельной. Для среднестатистического пользователя это, по сути, не имеет значения, но если дело касается текущего или капитального ремонта, то этому приходится уделять внимание.

Независимая и зависимая система

• Если система независима, то мощные котлы центрального отопления подают теплоноситель не прямо в контуры жилых или нежилых помещений, а сначала на тепловые пункты, где и происходит перераспределение. То есть, горячая вода с ТЭЦ или мощной котельной попадает на такие ТП по трубам большого диаметра, затем, в зависимости от потребности группы зданий, дома или подъезда, она распределяется по мощности напора теплоносителя. На таких ТП устанавливаются циркуляционные насосы, которые, в случае необходимости, могут увеличить мощность потока (например, для девятиэтажного здания).

• В тех случаях, когда проект сделан по зависимой схеме, центральная система отопления подаёт горячую воду непосредственно на радиаторные контуры каждого жилого или нежилого помещения, без предварительного распределения мощности потока. Следует отметить, что циркуляционный насос при своей работе никак не влияет на температуру теплоносителя — с его помощью создаётся дополнительное давление, необходимое для верхних этажей многоэтажек.

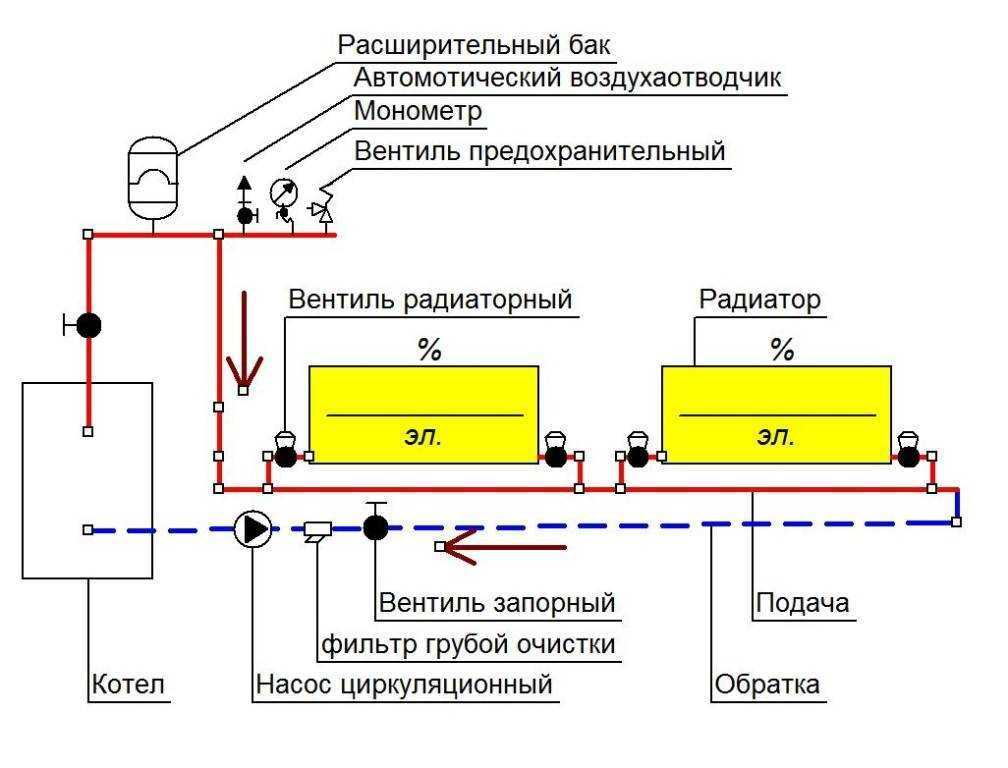

Одноконтурная система

Однотрубная система

Такая схема применяется достаточно часто, но здесь есть существенные недостатки центрального отопления (однотрубного) из-за больших теплопотерь при транспортировке жидкости. Обычно их компенсируют повышенным давлением в системе, но, тем не менее, очень часто можно услышать жалобы от жильцов, проживающих в таких домах.

Суть функционирования такой схемы заключается в следующем: горячая жидкость подаётся по трубе, к которой при помощи входного и выходного патрубка подключены радиаторы для центрального отопления. То есть, нагретая вода во время циркуляции по рёбрам прибора, остывает и опять попадает в центральную раздающую трубу.

Значит, температура жидкости для следующей батареи уже будет ниже и так далее. Без потерь обычно могут функционировать не более трёх-четырёх, может быть, пяти приборов.

Но в многоквартирных домах возникают проблемы и при таком количестве радиаторов на одну подающую трубу, и причина чаще всего кроется в плохой теплоизоляции помещений. Жильцы, вместо того, чтобы утеплить окна и двери, а возможно и стены, начинают своими руками увеличивать количество секций на радиаторах — в некоторых случаях их количество превышает 20 штук!

Теперь — простая арифметика — если в стояке пятиэтажного дома раньше было 5 батарей по 10 секций, под которые высчитывалась проектная мощность, то теперь их получается в два раза больше — здесь обычно получают достаточно тепла только первые два этажа (верхние или нижние — в зависимости от того, откуда начинается подача).

Для того чтобы снизить теплопотери в таких системах, перед радиаторами зачастую устанавливают байпасы, как вы это видите на фото вверху, только краны на них, как правило, не предусмотрены. Получается, что часть горячего потока может циркулировать с минимальными теплопотерями, если он целиком не попадает в секции батареи.

Но врезанный туда (в байпас) кран в закрытом положении позволяет перенаправить воду именно через радиатор, то есть, с максимальной потерей температуры.

Двухконтурная схема

Двухконтурная система отопления открытого или закрытого типа позволяет осуществлять подачу жидкости в непрерывном температурном режиме для всех этажей, хотя цена материалов и монтажа здесь несколько выше, чем у одноконтурной. Средства расходуются на трубы для центрального отопления.

В двухконтурной системе радиаторы центрального отопления не зависят друг от друга, так как они возвращают остывшую жидкость в трубу возврата и этот теплоноситель поступает назад, в пункт подогрева (ТЭЦ или котельную), не влияя на температуру других батарей. Подача горячей воды осуществляется тоже по одной трубе.

Примечание. Учитывая тот факт, что в централизованных системах высокое давление, там по проекту предусмотрены чугунные радиаторы. Но если вы хотите улучшить дизайн интерьера, то инструкция позволяет  заменить их стальными или биметаллическими батареями отопления, которые тоже хорошо держат давление.

Преимущества и недостатки подключения к центральному отоплению

Конечно же, в современности потребителям предоставляется огромнейший выбор систем отопления, где задействованы не только привычные для нас источники тепла – но и альтернативные, порой самые неожиданные. Однако центральное отопление в частном доме, да и в многоквартирном – это распространенное явление и сегодня. Поэтому стоит рассмотреть преимущества и недостатки подключения к центральной магистрали отопления, особенно если вы стоите перед выбором системы отопления в своем новом доме или думаете о том, чтобы перейти на индивидуальную систему в квартире.

Итак, схема центрального отопления многоквартирного дома предоставляет следующие преимущества тем, кто ее выбрал:

• Прежде всего, это возможность пользоваться дешевым топливом. Ведь даже если в вашем регионе не установлена ТЭЦ, то котельные обычно используют довольно дешевые варианты и их аналоги. В любом случае, газ – это самое дешевое отопление.
• Следующий фактор – это надежность. Ведь городские власти обязуются следить за тем, в каком состоянии оборудование и трубы для центрального отопления, вовремя производить ремонт отопительной системы.
• Котлы, которые использует центральное отопление, – экологичны в большинстве случаев.
• Еще один важный момент – это простота в эксплуатации. В данном случае вам не придется следить за оборудованием, так как радиаторы всегда будут выдавать вам стабильную температуру (при условии отсутствия перепадов).

Однако центральное отопление обладает и рядом недостатков:

• Первый и самый главный – это включение и отключение отопления по графику. Если вам еще холодно или уже жарко, это никого не будет волновать.
• Отопление в каждой комнате – одинаковое, и отрегулировать его нельзя.
• Давление в системе центрального отопления не всегда идеальное.
• На покупку и установку оборудования придется хорошо потратиться.
• Во время транспортировки энергии могут наблюдаться большие потери тепла.

Таким образом, хоть в современности и существует масса способов отопить свой дом в индивидуальном порядке – все равно центральное отопление пользуется популярностью. И дело здесь даже не в привычке граждан, а в том, что порой такая система – это отличное решение.

Пакет документов, чтобы отключить центральное отопление.

Согласно статье 26 Жилищного кодекса РФ, отключиться от центральных инженерных коммуникаций имеет право любой собственник квартиры в многоквартирном доме. В согласующие органы требуется для этого подать следующие документы:

• Заявление. Допускается произвольная форма написания.
• Технический паспорт квартиры, которую планируется отключить от отопления.
• Пакет правоустанавливающих документов на квартиру.
• Согласие всех взрослых жильцов, проживающих в квартире (в письменной форме).
• Заключение о возможности проведения переоборудования.

Также к этому пакету необходимо приложить проект переустройства, который разрабатывается специалистами, а затем согласовывается с соответствующими органами.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Центральное отопление по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на центральное отопление, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Системы отопления S-Plan – Как работает система S-Plan с бойлером?

Система отопления S-plan – как они работают, схемы и хороши ли они?

В большинстве жилых домов в Великобритании, скорее всего, будет установлена ​​одна из двух систем отопления. Это называется S-планом и Y-планом, которые стоит понимать, поскольку они контролируют вашу систему отопления.

Узнайте цену нового котла за 20 секунд здесь

В этом руководстве вы узнаете больше о системах отопления S-plan, о том, как они работают, и о том, как вы можете установить этот тип системы отопления в вашем доме с новым котлом. Однако использование этой системы отопления имеет ряд преимуществ и недостатков, о которых также будет рассказано в этой статье.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Что такое система отопления S-Plan?

Система отопления S-plan образует одну из двух основных систем в среднем доме в Великобритании. В системе отопления этого типа можно найти два отдельных клапана с электроприводом, первый из которых управляет отоплением, а другой – подачей горячей воды.

Отопление S-plan для зонального управления

В системе отопления S-plan у вас есть возможность управлять двумя клапанами по отдельности. Также возможно создать более зоны ’ в вашем доме, которые также помогают контролировать определенные области дома отдельно от других.

Ключевым фактором здесь является более низкое потребление энергии и экономия денег на счетах. Данные, опубликованные Ofgem, показали, что в сентябре 2021 года средний счет за электроэнергию в Великобритании составлял 95 фунтов стерлингов в месяц . Этот тип системы отопления может быть полезен для контроля за отоплением и горячей водой в целом.

Существует множество различных вариантов обогрева, но этот, пожалуй, самый популярный из всех. Он имеет тенденцию заменять многие из старых систем и может быть хорошим вариантом, если вы рассматриваете установку нового котла.

Как работает система отопления S-Plan?

Хотите знать, как все это работает? Схема S-образной системы отопления имеет форму буквы S. Он работает за счет использования нагретой воды из бойлера, которая затем перенаправляется в змеевики с горячей водой или, альтернативно, в радиаторы, которые помогают обогревать ваш дом.

Два отдельных клапана с электроприводом помогают контролировать температуру как горячей воды, так и центрального отопления. В системе S-plan также есть цилиндрический термостат, комнатный термостат и программатор, который помогает эффективно управлять отоплением вашего дома.

Нужен ли для систем S-Plan бойлер с горячей водой?

Да. Для систем S-Plan требуется водонагреватель, поскольку они контролируют подачу горячей воды в цилиндр и из него в каждой зоне. Это также означает, что вам понадобится системный котел или обычный котел.

Нет необходимости использовать эту систему с комбинированным котлом, так как вы управляете отоплением и горячей водой непосредственно на котле с помощью кранов и термостата. Если вы хотите контролировать зоны, вы можете просто использовать интеллектуальные термостатические радиаторные клапаны и интеллектуальный термостат. Если вас беспокоит энергоэффективность, ознакомьтесь с нашим руководством по наиболее эффективным комбинированным котлам здесь.

Подходят ли системы S-Plan для новостроек?

Часто это предпочтительный выбор систем для большинства современных объектов, поэтому вы можете ожидать найти их во многих новостройках по всей стране.

Когда требуется клапан порта горячей воды или центрального отопления, напряжение 230 В проходит через провод Motor Live. Затем это помогает повернуть клапан, который позволяет тепловому насосу проталкивать воду. Если клапан полностью открыт, он нажимает на микропереключатель. Это активирует еще 230 В для розжига котла.

После подачи горячей воды или центрального отопления питание Motor Live отключается, а затем пружины клапана закрываются.

Это может быть вызвано срабатыванием или выключением таймера. Вы также обнаружите это в результате того, что термостат достигает желаемой температуры, а затем отключается.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Как настроить систему отопления S-Plan

Когда дело доходит до настройки системы S-plan, стоит нанять для этой работы местных специалистов. Часто гораздо выгоднее, чтобы кто-то сделал это за вас, чем делал это сам.

Тем не менее, в Интернете есть несколько полезных обучающих видеороликов, на которые стоит обратить внимание при установке собственной системы отопления S-plan с новыми котлами.

Установка системы S-Plan

Для установки системы вам потребуются все различные нагревательные компоненты, необходимые для ее правильной установки. Стоит оценить вашу текущую систему планирования и выяснить, как эта система принесет больше пользы вашей собственности.

Если вы хотите подключить эту систему самостоятельно, убедитесь, что понимаете, что делаете, и должным образом изучили этот навык. В противном случае лучше вызвать инженеров Gas Safe, имеющих опыт установки газовых и отопительных систем.

Каковы преимущества систем отопления S-Plan?

В частности, у этой системы планов есть много преимуществ, и когда вы изучаете все доступные системы планов, полезно взвесить все за и против. Вот некоторые из этих преимуществ для вашего рассмотрения.

• Тщательный контроль температуры : Нет ничего более эффективного, чем тщательный контроль системы горячего водоснабжения и отопления.
• Управление несколькими зонами: Независимо от того, хотите ли вы иметь более одного водонагревателя или несколько радиаторов, эта система стоит того. Он предоставляет вам более широкие возможности для управления различными областями вашего дома.
• Временные операции для ваших нагревательных компонентов : Наличие времени для всех ваших потребностей в отоплении означает, что вы можете ограничить и сэкономить деньги в результате.
• Деньги сэкономлены на топливе : Говоря о деньгах, когда дело доходит до поддержания вашего дома в хорошем финансовом состоянии, то это может быть полезно. Кто не хочет сэкономить деньги на счетах за электроэнергию?
• Расход отопительной воды остается постоянным : При использовании системы S-plan вы обнаружите, что сам расход отопительной воды не уменьшается.

Быстро становится очевидным, насколько полезны эти системы и почему они продолжают широко использоваться для большинства объектов недвижимости в наши дни. Если вы думаете о добавлении системы S-plan, узнайте, сколько стоит новый котел, поскольку в долгосрочной перспективе он может быть еще более рентабельным.

Котлы для систем S-Plan?

Если вы ищете новый котел и хотите, чтобы он подходил для системы S-Plan, обратите внимание на следующие системные котлы, которые будут хорошо работать с ними:

• Системный котел Viessmann Vitodens 100 Вт
• Worcester Bosch Системный котел 4000
• Системный котел Worcester Bosch 8000

Если вы думаете, что новый котел недоступен, то вам может повезти. С Boiler Central вы можете получить новый системный котел на деньги, что означает, что вы можете распределить стоимость нового котла на 2 или более лет. Вы даже можете купить сейчас, а заплатить через 12 месяцев! Все эти новые котлы также являются водородными котлами, поэтому вы можете быть уверены, что в будущем они не будут запрещены!

Каковы недостатки систем отопления S-Plan?

Есть ли недостатки в использовании системы S-style? В частности, в этой системе могут быть некоторые общие ошибки, о которых стоит знать, если вы рассматриваете возможность внедрения систем S-plan. Ознакомьтесь с некоторыми из лучших комбинированных котлов на рынке, которые могут быть лучшим и более дешевым вариантом.

Заедание микропереключателя

Распространенной проблемой в этих системах является электрический микропереключатель. Это находится в приводе и часто может залипать. Это приводит к тому, что котел и насосы работают постоянно, что не будет хорошо ни для котла, ни для его стоимости в вашем доме.

Как общая неисправность, она также может привести к другим проблемам, например, к перегреву котла. Это само по себе может нанести значительный ущерб оборудованию и может стоить вам больших затрат на ремонт.

Проблемы с качеством воды

В зависимости от качества воды часто могут возникать проблемы с этим вариантом центрального отопления. Магнитный шлам часто может воздействовать на седло клапана. Это приводит к тому, что шпиндель клапана становится жестким или заедает.

Движение привода также может быть ограничено, что может вызвать проблемы в работе котла. Это часто проблема с котлами, когда они не используются в определенное время года, например, летом.

Комнатные термостаты

Комнатный термостат иногда может перестать работать. Это может быть простой случай замены батареек или поломки самого термостата. Это довольно распространено во всех системах. Если у вас есть умный термостат, вы должны получить уведомление на свой телефон через приложение.

При любых проблемах, возникающих в компонентах системы, будь то водонагреватель или отдельные клапаны, стоит обратиться к ним. Если у вас нет опыта работы с системой горячего водоснабжения или отопления в целом, то, вероятно, лучшим вариантом будет нанять инженера.

Быстрое решение этих проблем вызовет меньше хлопот и означает, что вы не останетесь без потребности в горячей воде или отоплении в вашем доме. Это одна из проблем, с которой вы не хотите сталкиваться.

У вас есть большая площадь, которая нуждается в горячей воде? Ознакомьтесь с другими техническими способами, такими как заголовок с низкими потерями.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Системы S-Plan – Заключение

Если вам нужен очень популярный вариант отопления дома, то эта система — популярный выбор. Возможность добавить дополнительную зону обогрева может быть полезна для больших домов и тех, кто хочет лучше контролировать отопление в своей собственности. №

Это также отличный выбор для разделения системы отопления и горячего водоснабжения. Таким образом, вам не нужно использовать оба все время.

Часто задаваемые вопросы

В чем разница между системами отопления S и Y – Plan?

Системы плана Y отличаются от систем S тем, что в них используется клапан среднего положения, который направляет первичный поток как в контур отопления, так и в контур горячего водоснабжения. S-plan работает с двумя или более различными зональными клапанами, что упрощает пользователю управление как горячей водой, так и отоплением.

Почему система отопления называется S-Plan?

Система получила свое название благодаря тому, как она схематически изображена. Компоновка системы приводит к S-образной форме.

Где можно приобрести двухходовые клапаны?

Если вы хотите приобрести двухходовые клапаны, то их можно найти в большинстве магазинов DIY, таких как, например, Screwfix.

Если вы не можете приобрести их самостоятельно, инженер, который поможет вам заменить вашу систему или адаптировать двухходовой клапан, сможет получить ее от вашего имени.

Сколько стоит система отопления S-Plan?

Средняя стоимость нового котла и системы отопления может составлять от 2000 до 5000 фунтов стерлингов . Варианты S-плана являются наиболее распространенными и, следовательно, вероятно, одними из самых доступных.

Всегда полезно оценить, сколько вы можете себе позволить, выбирая правильную систему для своего дома. Вы можете обнаружить, что план s более подходит из-за его универсальности как с большими, так и с маленькими свойствами.

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Огромные тепловые насосы согревают города

Загрузка

Планета Будущего | Возобновляемая энергия

(Изображение предоставлено: AerialPerspective/Getty Images)

Эви Тауненд, 2 февраля 2023 г.

От Нью-Йорка до сельской местности Корнуолла коммунальные сети тепловых насосов могут стать ответом на обезуглероживание тепла как в городских многоэтажках, так и в других трудно отапливаемых домах.

I

Еще одно резкое похолодание, и поля Корнуолла на юго-западе Англии покрыты снегом. Но на ветреном переулке дом Кери Симмонс очень теплый. Ее гостиная представляет собой джунгли с висящими растениями, а из кухни можно увидеть обшитую деревом студию, где Симмонс работает учителем воздушной йоги. «Мне не только приятно иметь теплый дом, но и важно для моих клиентов», — говорит она.

Отдаленная деревня Ститианс, недалеко от самой юго-западной оконечности материковой части Великобритании, где живет семья Симмонс, стала маловероятным рубежом в гонке за обезуглероживание отопления.

Он тестирует новый подход к низкоуглеродному отоплению, который может стать ключом к быстрому расширению, необходимому во всем мире.

В рамках проекта устраняются препятствия, с которыми сталкиваются отдельные домовладельцы, и разрабатывается система теплового насоса, которая может быть доставлена ​​на улицы, города и поселки. При этом он может стать моделью для городских пространств по всему миру, которые думают о том, как быстро и эффективно обезуглероживать свои тепловые системы.

Вам также могут понравиться:

• Энергетический кризис: как жизнь в холодном доме влияет на ваше здоровье
• Как затопленные угольные шахты могут обогревать дома
• Как песчаная батарея может преобразовать чистую энергию

Сегодня в Великобритании 74% людей отапливают свои дома с помощью газовых котлов, а остальное составляют в основном электрические обогреватели и мазут. Это приводит к тому, что на сектор отопления приходится треть выбросов парниковых газов в Великобритании, что сопоставимо с выбросами всех бензиновых и дизельных автомобилей. Аналогичные значения наблюдаются в США, где около половины тепла приходится на газ.

Чтобы ограничить глобальное потепление, необходимо кардинально изменить ситуацию, и во многих местах это означает установку большего количества тепловых насосов. К 2030 году около четверти британских зданий должны отапливаться с их помощью, по данным консультативного органа правительства Великобритании по климату, а к 2050 году этот показатель вырастет до 52%. исследования в Центре глобальной энергетической политики Колумбийского университета. В одном исследовании, проведенном в Сан-Франциско, тепловые насосы названы «единственным наиболее действенным рычагом» сокращения выбросов.

Вместо того, чтобы сжигать топливо, тепловые насосы концентрируют тепловую энергию, уже присутствующую в воздухе, земле или воде, и перекачивают ее через трубы и радиаторы здания.

Они делают это с невероятной эффективностью, преобразуя 1 киловатт (кВт) электроэнергии в 3-5кВт тепла, в отличие от 1кВт для прямого электрического нагревателя и 0,9кВт для газового котла. Это означает, что они обеспечивают практически «бесплатное тепло», говорит Лотт. Однако, как и в случае со всеми системами отопления, эффективность зависит от того, насколько хорошо здание изолировано, чтобы свести к минимуму потери тепла, отмечает она.

Если источник электроэнергии возобновляемый, тепловые насосы сами по себе не выделяют углерод. В Великобритании почти половина электроэнергии, поставляемой в национальную сеть, поступает из возобновляемых источников по сравнению с 20% в США. Обе страны стремятся к резкому увеличению этих процентных показателей.

Тепловой насос Кери Симмонс, который можно увидеть здесь возле ее дома, теперь поставляет ей все тепло и горячую воду из сети труб, проложенных под улицей (Фото: Эви Тауненд) как могут работать геотермальные тепловые насосы.

Геотермальные тепловые насосы более эффективны, чем их воздушные аналоги. Это связано с тем, что грунт имеет постоянную температуру. Большинство геотермальных тепловых насосов имеют вертикальный трубопровод, который требует бурения глубокой и дорогостоящей скважины на глубину 60-200 м (200-650 футов) в землю. В качестве альтернативы они могут использовать горизонтальную петлю, которая гораздо мельче в земле, но требует большой площади поверхности, которой нет у большинства людей, особенно в городах.

Более того, установка тепловых насосов, как правило, является обязанностью отдельных домовладельцев. Несмотря на такие стимулы, как Схема модернизации котлов Великобритании и федеральные налоговые льготы США в соответствии с Законом Байдена о снижении инфляции, остаются значительные препятствия для широкого внедрения. Часто отсутствует понимание и осведомленность о технологии, что в сочетании с большими первоначальными затратами и небольшим количеством обученных монтажников может помешать домовладельцам внести изменения. Архитектура также может быть барьером: домам просто нужно достаточное пространство для установки тепловых насосов, чего явно не хватает в квартирах и плотных городских условиях.

Однако вместо того, чтобы в каждом доме бурить одну скважину для одного теплового насоса, Heat the Streets использует более 200 скважин, пробуренных на глубине 100 м (330 футов) под улицей, связанных с огромной общей сетью горизонтальных подземных труб чуть ниже уровня улицы, известных в качестве теплотрассы.

Глицерин – нетоксичная вязкая жидкость без запаха – пропускается вертикально через скважины для поглощения тепла, а затем циркулирует по этим горизонтальным трубам, которые, в свою очередь, снабжают тепловые насосы в отдельных домах по всей улице и, в конечном итоге, весь район.

Тепловые насосы – размером не больше обычного газового котла – устанавливаются либо внутри, либо снаружи отдельных домов, в зависимости от размера собственности, пригодности и предпочтений владельца.

Всего в нескольких метрах под поверхностью Корнуолла земля имеет постоянную температуру около 11°C (52°F) из-за поглощения солнечного света на протяжении тысячелетий, говорит Макс Бриджер, руководитель проекта Heat the Streets, и именно это тепло собирает тепломагистраль.

Тепловые насосы работают более эффективно, если здания изолированы для минимизации потерь тепла (Фото: sturti/Getty Images)

Затем тепловые насосы выполняют еще одну серию обменов, сжатия и испарения, в результате чего температура достигает примерно 50°C (122°F). Наконец, это тепло передается воде, которая прокачивается по специально модернизированным трубам и радиаторам дома.

Kensa Utilities, компания, отвечающая за установку сети в Стифиансе, останется владельцем инфраструктуры. Для жителей подключение к тепломагистрали работает так же, как и к другим коммунальным услугам, таким как широкополосный доступ или вода. Жильцы владеют своими тепловыми насосами и платят за подключение, чтобы присоединиться к ним, когда они будут готовы.

«Когда [газовый] котел сломается, теперь будет альтернатива простой его замене. Но эта система также означает, что людям не нужно финансировать большие первоначальные затраты на инфраструктуру или подключать все сразу», — говорит Бриджер.

Геотермальные тепловые насосы обеспечивают отопление и горячее водоснабжение дома, а также сокращают выбросы парниковых газов на 70%. Жители полностью контролируют свое отопление и могут менять поставщиков энергии, когда захотят.

Дом Симмонса был оснащен тепловым насосом, который делит тепловую магистраль с несколькими соседями. На внутренние и внешние работы ушло около недели, и «на самом деле это не было слишком разрушительным или шумным», — говорит она. Водяной цилиндр, спрятанный в старом бельевом шкафу, почти такого же размера, как средний бойлер.

В конечном итоге она планирует использовать свои солнечные панели, которые в настоящее время настроены для продажи электроэнергии в Национальную энергосистему, для прямого питания теплового насоса, что, по ее словам, сделает ее дом почти полностью самодостаточным.

Рабочие работают на буровой установке для бурения скважины в Энфилде, Лондон, где они устанавливают геотермальные тепловые насосы в многоэтажных квартирах (Фото: Kensa Utilities) ограничено одноэтажными домами, такими как Simmons. Другой проект Kensa в Энфилде, Лондон, предусматривает установку геотермальных тепловых насосов в многоэтажных квартирах.

Теплотрассы проложены под каждым из восьми многоквартирных домов, всего на 400 квартир, с использованием автостоянок для бурения необходимых скважин.

Вертикальная шахта, которая используется для транспортировки других коммуникаций по всему зданию, известная как служебный стояк, позволяет технологии, используемой в Stithians, работать для многоэтажных зданий, говорит Бриджер. Он добавляет, что при небольших площадях модернизация каждой квартиры тепловым насосом «обувной коробки» может обеспечить достаточное количество тепла при минимизации пространства, занимаемого внутри.

Будущее тепловых насосов в высотных зданиях привлекает все большее внимание во всем мире. В Нью-Йорке именно воздушные тепловые насосы стали центром усилий по обезуглероживанию 6000 городских высотных зданий.

В настоящее время в большинстве из них есть один большой газовый котел, который управляет обогревом всего здания. В каждой отдельной квартире также используется кондиционер, прикрепленный к наружному окну, который работает отдельно от системы отопления.

В 2021 году Жилищная ассоциация города Нью-Йорка запустила конкурс «Чистое тепло для всех» — конкурс, направленный на поощрение отраслевых инноваций в соответствии с предстоящим местным законом, который с 2024 года ограничит выбросы парниковых газов зданиями. Дизайн, ставший победителем Лотт говорит, что это воздушный тепловой насос, который висит «как кофры для лошадей» у основания окон квартиры, не блокируя свет и не занимая места внутри квартиры.

«Прелесть тепловых насосов в том, что они могут как обогревать, так и охлаждать помещения, используя тот же процесс в обратном порядке», — добавляет Лотт. «Это один модульный блок, выполняющий две функции».

Проект также позволит квартирам самостоятельно управлять отоплением и охлаждением. «Это более эффективно, потому что у вас есть возможность обустроить свою квартиру так, как вам удобно, так что окна в перегретых квартирах зимой больше не будут открываться настежь», — говорит Лотт.

В этом году новые тепловые насосы будут развернуты для испытаний в Woodside Houses, комплексе из 20 кирпичных зданий в Квинсе, где жители остались без отопления и горячей воды прошлой зимой после урагана Ида.

Хотя не ожидается, что местная сетевая инфраструктура будет нуждаться в немедленной модернизации, повышенный спрос на электроэнергию является важным фактором при более широком использовании тепловых насосов в целом.

Ян Розенов, директор европейских программ в рамках Проекта содействия регулированию (RAP), говорит, что в Великобритании нагрузка на энергосистему может удвоиться или даже утроиться в ближайшие 20-30 лет. «Потребуются способы хранения электроэнергии, отличные от больших аккумуляторов в домах людей», — говорит он. Он добавляет, что существует целый ряд многообещающих технологий, таких как проточные батареи и зеленый водород. (Узнайте больше о том, могут ли гравитационные батареи решить наши проблемы с хранением энергии).

Сеть централизованного теплоснабжения Стокгольма снабжает электроэнергией 800 000 домов с использованием промышленных тепловых насосов и других источников тепла (Фото: Christine Olsson/Getty Images) низкоуглеродный мир: централизованное теплоснабжение.

По сути, сети централизованного теплоснабжения «просто бьют по пустым сосудам, которые соединяют дома», — говорит Дэвид Барнс, эксперт по обезуглероживанию тепла из Университета Лидса. «Как вы получаете тепловую энергию в эту тепловую сеть, это связанный, но отдельный вопрос».

Централизованное отопление процветало в странах Северной Европы во время нефтяного кризиса 1970-х годов, но системы в основном работали за счет сжигания ископаемого топлива на крупных комбинированных теплоэлектростанциях. Тем не менее, такая конструкция единой централизованной системы может значительно упростить переключение значительного числа домов на низкоуглеродное отопление — без необходимости «вырывать из строя» тысячи котлов, говорит Барнс.

Carbon Count

Например, сеть централизованного теплоснабжения Стокгольма имеет 3000 км (1860 миль) труб и в настоящее время снабжает электроэнергией 800 000 домов с помощью тепловых насосов промышленного масштаба, которые улавливают тепло из бытовых сточных вод, центров обработки данных и морской воды, а также сжигают неперерабатываемые отходы и лесное биотопливо.

В модели «Обогрейте улицы» в Стифиансе используется «центральное теплоснабжение пятого поколения» — локализованная сеть в сочетании с технологией тепловых насосов. «Преимущество такого проекта «улица за улицей» заключается в том, что он позволяет сосредоточиться на любых энергоресурсах, которые находятся поблизости, чтобы обеспечить наилучшее соответствие», — говорит Кэролайн Хаглунд Стигнор, исследователь в области энергетических технологий из Исследовательского института Rise в Швеции. «Вы начинаете с малого, а затем постепенно наращиваете», — говорит она.

Это может позволить использовать более инновационные методы получения тепла, такие как сеть в Ислингтоне, использующая тепло от горячих потоков из туннелей лондонского метро или паводковых вод в старых шахтах.

Однако в Великобритании недостаточно осведомлены и не регулируются вопросы централизованного теплоснабжения, что задерживает его расширение, говорит Барнс.

Правительство Великобритании обязалось определить зоны тепловых сетей не позднее 2025 года, которые будут располагать тепловые сети в лучших местах и ​​обязать людей подключаться к ним. Это поможет сделать бизнес-модель строительства тепловых сетей более финансово жизнеспособной, объясняет Барнс, поскольку у частных инвесторов будет больше уверенности в том, что люди будут ими пользоваться.

Этот тип крупномасштабных работ можно координировать с другими наземными работами, такими как кабели для точек зарядки электромобилей, чтобы уменьшить сбои, говорит Розенов. Но эти развертывания на местном уровне требуют «радикальных изменений» в планировании, которые еще не отражены в политике или инфраструктуре, добавляет он.

Воздушные тепловые насосы гораздо чаще можно увидеть в индивидуальных домах, чем в многоквартирных домах. (Источник: Mark Morgan/Alamy) Он наиболее подходит для густонаселенных районов из-за значительных теплопотерь, возникающих при транспортировке воды с высокой температурой на большие расстояния.

Централизованное отопление уже существует в некоторых городах США, таких как Милуоки и Балтимор, но в стране не такая плотность населения, как в Великобритании и большей части Западной Европы, за некоторыми исключениями, говорит Лотт. «Для большей части США мы говорим об обогреве отдельных зданий, поэтому сети централизованного теплоснабжения не имеют смысла. [Индивидуальные] тепловые насосы, как воздушные, так и наземные, являются для нас гораздо лучшим вариантом».

Путь к обезуглероженному отоплению непрост, но тепловые насосы представляют собой технологию, более или менее готовую и ожидающую, пока можно преодолеть барьеры затрат. Но даже несмотря на то, что над энергетической безопасностью, ценами на топливо и экстремальными погодными условиями, связанными с климатом, висят знаки вопроса, студия йоги в семейном доме Симмонсов кажется привлекательным местом для преодоления неопределенности.

Эта статья была обновлена ​​02.02.23, чтобы прояснить цитату Яна Розенова о решениях для долговременного хранения.

–

Присоединяйтесь к одному миллиону будущих поклонникам, полюбив нас по телефону Facebook , или следуйте за нами по адресу Twitter или .
