Однотрубная система отопления частного дома

Для большинства людей комфортный дом ассоциируется с красивым зданием большой площади, в котором произведен современный ремонт и также все его комнаты обставлены красивой и роскошной мебелью и другими предметами интерьера. Практичный человек еще скажет, что для лучшего комфорта дом должен быть теплым. На выбор отопительной системы и всех ее компонентов стоит обратить особое внимание. Красивый большой частный дом можно обеспечить теплом посредством однотрубной системы отопления частного дома.

В домах частного типа пользуется популярность установка как такой схемы, как однотрубная система отопления частного дома, так и двухтрубных систем отопления. Схемы такого отопления разрабатываются исходя из того, что подача воды будет осуществляться снизу.

Подачу воды можно осуществить посредством магистрали, которая находится в подвале дома.

В России и соседних странах большей популярностью для владельцев частных домов пользуется однотрубная отопительная система.

Содержание

1. Принцип устройства
2. Однотрубная отопительная система с горизонтальной установкой
3. Принцип работы однотрубной системы отопления в двухэтажных домах
4. Сложности в эксплуатации
5. Недостатки однотрубной отопительной системы

Принцип устройства

Что же представляет собой однотрубное отопление частного дома или коттеджа? Для этого можно представить себе кольцо с камнем. Только вместо этого камня будет котел, который является обогревательным компонентом всей системы. Такой котел может функционировать как на жидком, так и на твердом топливе, в первую очередь, выбор зависит от хозяина дома. Кольцо можно сравнить с трубой, которая имеет определенный размер длины и диаметра. Трубу лучше всего устанавливать поближе к поверхности пола, так как такое расположение будет и удобным и эстетичным.

В одноконтурное отопление частного дома можно подключать радиаторы, а можно обойтись и без них. По сути, такие системы для частных домов представляют магистральную разводку. На магистрали устанавливаются все отопительные компоненты в последовательном порядке. В роли теплоносителя может быть как обычная вода, так и антифриз. В самом начале теплоноситель попадает в самый первый радиатор отопления. Первый радиатор отдает некоторую часть тепла, и затем теплоноситель движется дальше, правда уже немного охлажденный. Эта процедура происходит в последовательном варианте, как по цепочке. Таким образом, получается, что на самый последний радиатор приходится наименьшее количество тепла.

Для того чтобы не особо сильно чувствовался недостаток тепла, можно установить такие радиаторы, у которых большее количество секций.

Современную однотрубную отопительную систему можно дополнить различными регуляторами, вентилями, кранами и клапанами. Посредством этих дополнений можно сбалансировать всю работу системы отопления. Если температура будет падать в одной комнате, то в других помещениях она не будет изменяться.

Однотрубная отопительная система с горизонтальной установкой

В специальной литературе можно найти такой термин, как «Ленинградка». Прокладка труб производится или прямо над поверхностью пола или в самой половой конструкции. Также обязательным условием является установка теплоизоляции.

Все радиаторы можно установить на один и тот же уровень. Каждый отопительный элемент должен быть оснащен краном Маевского. Посредством таких кранов осуществляется выпуск воздуха из всей отопительной системы.

Принцип работы однотрубной системы отопления в двухэтажных домах

Однотрубная система отопления двухэтажного дома предполагает естественную циркуляцию воды, однако циркуляционный насос отсутствует. На второй этаж горячая вода подается по стояку, потом попадает в нагревательные приборы и перемещается уже по передающим стоякам. В этих стояках теплоноситель охлаждается. Первый этап предполагает установку без наличия байпасов. Такие компоненты, как байпасы, нужны больше всего во время различных ремонтных процедур.

Если происходит естественная циркуляция теплоносителя (без участия насоса), то перемещение имеет место благодаря тому, что изменяется плотность холодной и горячей воды. Наиболее серьезный недостаток заключается в установке труб большого диаметра вместе с разводкой магистралей находящихся под уклоном. Это выглядит очень неэстетично и может испортить весь интерьер. Наилучшим вариантом будет независимость от электросети.

Если сравнивать однотрубное отопление двухэтажного дома с двухтрубным, то первое обладает многими преимуществами. В первую очередь, посредством однотрубной системы можно охватить весь внутренний периметр дома и внешние стены посредством одного кольца замкнутого типа. Это можно сделать независимо от того, какая планировка в помещении.

Суть такой системы заключается в том, что от котла идет только одна труба для подачи тепла. Эта труба проходит по всему периметру здания и поворачивает в ту сторону, где у котла находится обратка. Если есть необходимость, к трубе подачи можно подключить радиаторы отопления или отвести трубы с системой под названием «теплый пол». Для того чтобы произвести установку циркуляционного насоса или полотенцесушителя, не нужно много усилий.

Если есть возможность, трубу подачи лучше всего провести под самыми дверными проемами. Однопроводная система отопления подходит практически для всех типов частных домов любой планировки.

Эстетичный внешний вид является немаловажным фактором при организации отопительной системы. Основную трубу можно хорошо скрыть от взора под пол. Регулировка нагрева воды является довольно простым процессом благодаря особенностям схемы подключения. Такой вариант является наиболее удобным, если в последовательном порядке подключены два котла. В таком случае функционирование автономной отопительной системы будет более надежным и экономичным.

Сложности в эксплуатации

При эксплуатации однотрубной отопительной системы существует одна главная трудность. Однотрубная схема отопления частного дома будет менее эффективной в случае, если в цепочке отсутствует такой компонент, как насос. Посредством насоса можно обеспечить наилучшую циркуляцию теплоносителя по всем трубам системы. Для того чтобы организовать правильную работу системы, необходимо произвести монтаж разгонного коллектора.

Главная задача коллектора разгона – это разгон уже нагретого теплоносителя по трубам и батареям.

В этих отопительных элементах должен постоянно поддерживаться такой разгон. Насколько эффективной будет вся однотрубная система отопления многоквартирного дома, зависит от того, на какой высоте расположена верхняя область коллектора разгона. От того, насколько качественно был произведен монтаж системы отопления, будут зависеть температурные показатели, а также уровень шума, который производится при работе системы отопления. Если частный дом имеет два или больше этажей, то установка коллектора разгона не обязательна, так как обогревательная труба в таком случае будет находиться достаточно высоко.

Главное различие между однотрубной и двухтрубной отопительной системы заключается в том, что все радиаторы соединены в последовательном порядке.

Такая последовательность не позволяет, чтобы во время эксплуатации можно было регулировать нагрев радиатора без того, чтобы это не коснулось остальных системных приборов. Если например в одном помещении слишком высокая температура и если убавить немного вентиль, то температура спадет и в других комнатах дома.

Еще одним минусом однотрубной отопительной системы является то, что при ее эксплуатации необходимы более высокие показатели давления. Однотрубная отопительная система крайне нуждается в установке насоса, так как с повышением его мощности растут и расходы, связанные с эксплуатацией.

Третьим минусом такой системы является обязательный вертикальный разлив. Особенно это необходимо для зданий одноэтажных. Расширительную емкость в одноэтажном доме можно установить в таком помещении, как чердак дома.

Отопление частного загородного дома

Системы отопления › Типы объектов (решения) ›

От того, как работает система отопления в частном доме, будет зависеть, насколько ваше жилище хорошо прогревается, и какой в нем микроклимат. Даже в теплых регионах любой частный дом оборудуется отопительной системой, а выбор её вида зависит от пожеланий хозяина и других особенностей постройки. Итак, какие виды отопления бывают в частном доме, и как они функционируют?

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Какие виды систем отопления бывают в частных домах и как они работают

Существует два основных типа отопительных систем частных домов — централизованные и автономные. Для централизованных систем теплоснабжения характерно наличие сети (трубопровода). По трубам теплоноситель (чаще всего вода) поступает от котельной, где сжигается топливо, к потребителям. Данный тип отопления частного дома применяется по большей части для обогрева помещений многоэтажных домов, например в городских условиях.

В сельской же местности жилище зачастую находится на значительном расстоянии от централизованного источника тепла, поэтому здесь используется автономное теплоснабжение. Обычно прямо в доме устанавливается генератор тепла — «устройство», имеющее сразу несколько функций. Например, одновременно с нагреванием окружающего воздуха оно может быть использовано для подогрева воды.



Одним из наиболее популярных видов отопления частных домов в России является водяное. Оно представляет собой обогрев воздуха помещения с применением жидкого теплоносителя — воды или жидкостей на водной основе, которые не замерзают при пониженной температуре (антифризов). Передача тепла в жилище осуществляется через радиаторы и конвекторы. Циркуляция воды в системе водяного отопления может быть естественной или создаваться искусственно.



Электрический вид систем отопления в частном доме составляет конкуренцию водяному теплоснабжению, преимущества которого заключаются не только в его экологичности (не происходит загрязнения окружающей среды продуктами сгорания топлива), но и в удобстве использования отопительных приборов, которые не требуют тщательного ухода и просты в эксплуатации. Отопительные панели могут монтироваться и на потолочном, и на межэтажном перекрытии.

А как работает воздушная система отопления в доме? Во время воздушного отопления нагрев теплоносителя происходит с помощью огня. Нагретый воздух передается по трубам в помещение. Такая система отопления предполагает установку печей или теплообменников. Воздух сначала нагревается в теплогенераторе, а затем поступает в окружающее пространство.

Скорость прогревания воздуха в помещении зависит от площади нагревающей поверхности прибора: чем больше последняя, тем быстрее нагреется воздух в комнате.



Наиболее целесообразным представляется применение теплогенераторов, которые снабжены специальным вентилятором для лучшей подачи горячего воздуха.

В настоящее время такой тип систем отопления частного дома применяется в редких случаях, и связано это, прежде всего, со слабой (по сравнению с водой) теплоотдачей воздуха, его медленным распределением по всему помещению.

Электрическое отопление предполагает, что отопительные приборы сами являются источником тепла. Как работает электрическое отопление в частном доме?

Электрическая энергия напрямую преобразуется в тепловую, теплоноситель отсутствует. Электрообогреватели могут быть конвективными, излучающими, комбинированными (конвективно-радиационными).

Принцип работы отопления при помощи в частном доме конвективного нагревателя следующий: прохладный воздух проходит через нагревательный элемент, а затем отдает тепло в комнату. Температура воздуха внизу меньше, чем вверху. Электроконвектор — это металлическая панель, в которой имеется два отверстия.

Через нижнее осуществляется забор холодного воздуха, а через верхнее — его отдача в помещение. Снизу прибор снабжен нагревательным элементом, главной составной частью которого является радиатор. Он предназначен для более эффективного нагрева воздуха. Обычно электроконвектор снабжен встроенным термостатом или регулятором настройки, которые позволяют точно изменять температуру воздуха в определенном диапазоне, а также уменьшить расход электроэнергии.

Стоимость электроконвекторов небольшая, поэтому они наиболее распространены среди всех электрических обогревателей.



Для временного или постоянного отопления дома могут использоваться тепловентиляторы. Прибор состоит из нагревательного элемента и вентилятора. Вентилятор служит для принудительного прогона нагретого до нужной температуры воздуха. Теплоаккумуляторы сначала накапливают тепло, а затем отдают его в окружающее пространство. Электрокалориферы сочетают в себе функции электрического нагревательного прибора и вентилятора.

Принцип работы в частном доме отопления на излучающих обогревателях основан на передаче тепла в виде тепловых лучей, которые, попадая на поверхности и отражаясь от них, отдают тепло окружающей среде.



Так как при использовании ИК-панелей исключается перенос пыли с поверхностей, они широко применяются для обогрева помещений в медицинских учреждениях. Обогреватель имеет прямоугольную форму, на его поверхность нанесен слой специальной краски, выдерживающей высокие температуры. Обогревающая панель и корпус прибора разделены изоляцией, выполненной из минерального волокна.



Комбинированные обогреватели — это электрорадиаторы, наполненные маслом. Принцип работы такой системы отопления частного дома следующий: радиатор, расположенный в нижней части прибора, нагревает масло, которое поднимается вверх. Остывшее масло стекает по стенкам радиатора.

Как работает водяная система отопления в частном доме: принцип действия

Система водяного отопления в частном доме предполагает наличие следующего оборудования: водогрейного котла, его обвязки, горелки, циркуляционного насоса, автоматики, расширительного бака и отопительных приборов. В качестве генератора тепла выступает котел небольшого размера. Сжигаемым топливом может быть природный газ, каменный уголь, брикеты, дрова.

Так как вода при низких температурах замерзает, в таких системах часто используются антифризы. Эти вещества должны быть безопасными и наименее коррозийными.

Для этого в их состав включают присадки, которые замедляют процессы повреждения металла и образования накипи, нейтрализуют продукты окисления, предотвращают разрушение резиновых уплотнителей. Антифризы разрешается использовать только при условии, что все элементы системы находятся в удовлетворительном состоянии. Теплоноситель не должен нагреваться выше 170° С, в противном случае на нагревательных элементах может образоваться нагар.

Чтобы избежать перегрева и пригорания теплоносителя, в процессе того как работает водяная система отопления нагревательные элементы должны полностью покрываться жидкостью.

Разъемные элементы имеют защиту в виде уплотнителей, изготовленных из прочного и надежного материала, который меньше всего подвергается деформациям. Ввиду того что антифриз обладает меньшей теплоемкостью, чем вода, отопительные приборы в таких системах должны быть более мощными. Исключается контакт антифриза с оцинкованной поверхностью.



По способу циркуляции теплоносителя принцип работы водяного отопления делится на две группы — с естественной и принудительной циркуляцией. Первые могут быть как с верхней, так и с нижней разводкой. Принципиального различия в результате действия систем с верхней и нижней разводкой нет. Оно наблюдается лишь в расположении подающего стояка — трубы, с помощью которой осуществляется подача теплоносителя.

В том случае, если трубы, заржавевшие на стыках соединения, требуют разъединения, можно полить их в нужных местах горячей водой.

В системах с естественной циркуляцией теплоносителя его движение обеспечивается действием, силы гравитации. Она возникает из-за разности плотности горячей и холодной воды в трубах. Так как горячая вода обладает меньшей плотностью, чем холодная, в подающих и обратных трубах появляется гидростатический напор, и горячая вода перемещается от источника нагревания к радиаторам, а затем — обратно. Холодная вода поступает в котел, нагревается, поднимается по трубопроводу, после чего передается в отопительные приборы. В процессе движения нагретая вода остывает, становится более тяжелой, опускается вниз по обратным трубам и снова попадает в котел, из которого вытесняет следующую порцию нагретой воды. Таким образом, осуществляется движение теплоносителя в водяной системе отопления.

Величина гидростатического напора зависит, прежде всего, от разности температуры воды в подающих и обратных трубах. Чем она больше, тем сильнее напор. Для улучшения циркуляции подающие трубы закрывают сверху утеплителем, обратные же стояки оставляют без теплоизоляционного материала, поскольку вода в них должна охлаждаться.



Учитывая принцип действия водяного отопления, подобрать нужное оборудование поможет специалист. Основным элементом данной отопительной системы является надежный циркуляционный насос, рассчитанный на долгий срок службы. В то же время он должен потреблять минимальное количество электроэнергии. На современном рынке представлено множество таких аппаратов как отечественных, так и зарубежных производителей.

Как выбрать конфигурацию системы водяного отопления для частного дома – зависит от типа жилища. Для одноэтажных домов с двускатной крышей, а также с подвалом (или без него) подойдет двухтрубная конструкция отопительной системы, которая имеет верхнюю или нижнюю разводку и вертикально расположенные стояки.

Топливо может быть любым, циркуляция теплоносителя — естественной или принудительной, а высота дымовой трубы должна составлять не менее 10 м. Если дом имеет плоскую крышу, предпочтительно использование однотрубной или двухтрубной отопительной системы с горизонтально расположенными стояками. Лучше всего применять в таком случае принудительную циркуляцию теплоносителя, хотя можно использовать и естественную. Топливо может быть как в жидком, так и в газообразном виде, высота дымовой трубы составляет 5-6 м. Дома с двумя и более этажами с любым видом крыши требуют установки такой же отопительной системы, как для одноэтажного дома с двускатной крышей.

Верхняя и нижняя разводка труб различаются направлением, откуда поступает нагретый до нужной температуры теплоноситель.

Как работает водяное отопление с верхней разводкой? В такой системе теплоноситель поступает с чердака, а в системе с нижней разводкой — из подвала. Однако независимо от разводки труб водогрейный котел всегда монтируется внизу, а расширительный бак — в наиболее высоком положении. Системы водяного отопления по характеру расположения труб могут быть однотрубными горизонтальными, однотрубными вертикальными, двухтрубными, двухтрубными вертикальными тупиковыми, двухтрубными проточными, в которых осуществляется попутное движение воды и др.

Однотрубная горизонтальная система имеет минимальную длину трубопровода, вода протекает в одном направлении. После прохождения через отопительные приборы она возвращается в место, откуда подавалась. Возможность регулировки подачи теплоносителя в такой системе отсутствует.

В однотрубной вертикальной системе вертикальные стояки, которые выполняют передачу теплоносителя в радиаторы, находятся на разных этажах, располагаясь строго друг под другом. Все приборы подсоединяются к одному стояку.

Наибольшее распространение получил двухтрубный тип водяного отопления. Принцип работы водяного отопления двухтрубного типа следующий. К каждому отопительному прибору в такой системе подходят две трубы — прямая и обратная. Прямая предназначена для подачи теплоносителя (подогретой воды) в прибор, а обратная — для ее отвода. Трубопровод может иметь различную конфигурацию. Он может быть устроен таким образом, что прямой и обратный стояк подходят сразу ко всем отопительным приборам, а затем разветвляются на такое количество частей, сколько смонтировано отопительных приборов.

Трубопровод может быть выполнен и в виде шлейфа. В таком случае прямая, а также обратная трубы проходят вдоль отопительных приборов, но отстоят от них на различном расстоянии. Те трубы, которые находятся ближе к котлу, проводят более горячую воду. Для того чтобы «сгладить» различие температуры теплоносителя, у труб, расположенных ближе к котлу, делают большее сечение.

Принцип работы водяное отопление в двухтрубной системе основан на том, что с попутным движением воды теплоноситель от водонагревательного источника движется через подающий трубопровод к трубам, после чего попадает в нагревательные приборы. Затем вода перемещается в котел по обратному трубопроводу, располагающемуся параллельно подающему.



Наиболее распространенным видом топлива является природный газ. Контроль расхода этого вида топлива осуществляется с помощью счетчика. Котел, предназначенный для сжигания газа, отличается долгим сроком службы и не подвержен коррозии. В том случае, если планируется использовать твердое топливо в виде бурого или каменного угля, кокса, дров, торфа или сланцев, от хозяина потребуется терпение, так как затраты сил и времени будут значительными.

Наиболее оптимальным вариантом может стать выбор комбинированного котла. Он имеет значительные размеры и снабжен сменными горелками для каждого вида топлива, которые можно устанавливать по своему усмотрению. Современные аппараты могут быть оснащены моделирующими горелками, обеспечивающими регулировку мощности котла.



Как работают радиаторы отопления в частных домах: принцип действия

Радиаторы отопления в частном доме — это устройства, благодаря которым осуществляется передача тепла в помещение от теплоносителя. От площади нагревательной поверхности прибора зависит степень его теплопередающей способности. Открытый трубопровод служит в качестве дополнительной нагревательной поверхности.

В европейских странах наиболее распространенным является так называемое щадящее отопление, поскольку обычные отопительные системы высушивают воздух в комнате, а также электризуют его. В процессе того как работает радиатор отопления, на нем оседает пыль, которая затем поднимается с теплым воздухом вверх. Она начинает разлагаться на вещества, среди которых имеются достаточно вредные для здоровья человека.

Применив щадящее отопление, можно решить данную проблему. При этом температура нагреваемой поверхности не должна превышать 45 °С. Учитывая принцип работы радиатора отопления, на них устанавливают дополнительные ребра, которые позволяют увеличить площадь отопительных приборов.

 ​

Обычно отопительные приборы устанавливают в нишах стен под окнами, располагая вдоль стен в 1-2 ряда, иногда их закрывают сверху, используя декоративные панели. Однако в подавляющем большинстве случаев приборы размещают прямо на стенах под окнами. Длина отопительных приборов составляет не более 75% от длины оконного проема, на внутренних стенах же они не монтируются.

В зависимости от способа теплопередачи, типа нагревательной поверхности, материала, величины тепловой инерции выделяют несколько типов отопительных приборов: конвективные, радиационные, конвективно-радиационные. Все приборы могут быть либо с гладкой, либо с ребристой нагревательной поверхностью.

К отопительным приборам относятся ребристые трубы. Множество узких ребер позволяет увеличить площадь нагревательной поверхности. Устанавливают трубы, образуя несколько рядов. Данные отопительные приборы обладают невысокой стоимостью, компактностью. Их легко устанавливать.

Принцип действия радиатора отопления основан на совмещении принципов работы конвекторных и радиационных отопительных приборов. По своей конструкции он может быть секционным или панельным, изготавливается из металла.

В России наибольшее распространение получили секционные чугунные радиаторы. Они состоят из одно — или многоканальчатых секций, имеют каналы эллипсоидного или круглого сечения. Соединяются секции друг с другом с помощью ниппелей с резиновыми, паронитовыми либо картонными прокладками.



С целью предотвращения увеличения гидравлического давления используется расширительный бак (демпфер). Он не только представляет собой емкость для лишней воды, которая возникает после ее нагревания, но и восполняет недостаток жидкости при охлаждении воды. Расширительные баки могут быть как открытыми, так и закрытыми. В частных домах используются в основном последние.

Для подачи и вывода теплоносителя из отопительных приборов применяется теплопровод. В его состав входят подводки, стояки, магистрали и горизонтальные ветви. Водонагревательный котел и стояк соединяются между собой с помощью магистрали, а подводки выступают в качестве соединительных элементов между стояками и отопительными приборами. Стояк представляет собой трубу, соединяющую подводки с магистралью.

Схемы систем отопления

Водяную систему отопления можно организовать по двум типам:

• Одноконтурная;
• Двухконтурная.

А по принципу движения системы бывают:

1. Однотрубной;
2. Двухтрубной;
3. Коллекторной;
4. Ленинградской.

Однотрубная

Однотрубная система отопления монтируется последовательно – один радиатор за другим. Из схемы сразу заметен существенный недостаток этой системы. Теплоноситель, переходя из одного радиатор в другой, начинает остывать. При менее интенсивном обороте воды в дальних радиаторах, она не только отдает весь остаток температуры металлу, но и медленно поступает в обратку.

Таким образом, если количество радиаторов для отопления слишком велико, то последний радиатор может быть вообще холодный.

Кроме того, такая отопительная система не практична в ремонте. Чтобы отремонтировать один радиатор, приходиться останавливать работу всего отопления в частном доме.

Вывод! В однотрубных системах отопления удлинять контур до бесконечности нельзя.

Двухтрубная

В двухтрубной системе отопления обслуживание значительно проще. Подача горячей воды к радиатору идет по одной нитке трубопровода, а через другую трубу (отработанная вода) поступает назад в котел. Радиаторы в этой схеме подключены параллельно.

Для удобства эксплуатации и ремонта каждая труба монтируется с отсекающим краном. Тут также вода у последнего радиатора в системе будет холоднее, но значительно горячее, чем в однотрубной системе.

Коллекторная

Из рисунка видно, что система подачи и обратки для каждого радиатора отопления организована независимо друг от друга. Существенный плюс в такой системе – возможность координировать температуру в любой комнате отдельно. Также очень удобно ремонтировать любой участок трубопровода и каждый радиатор отдельно.

На сегодняшний день всеми экспертами коллекторная система отопления признана наиболее прогрессивной.

Но есть и недостатки:

• Требует установки коллекторного шкафа;
• Чувствительный для сметы расход труб при монтаже системы отопления.

Ленинградская

Более усовершенствованная, однотрубная система, которая в сочетании простоты монтажа и невысокой стоимости, до сих пор очень популярна.

Несмотря на то, что ленинградская система отопления стала внедряться много лет назад, ее и теперь успешно применяют при строительстве многоэтажных домов. Такая система имеет главную особенность – простота. Для устройства такой системы можно обладать минимумом знаний и обойтись минимальным количеством материалов, чем в двухтрубных системах. Кроме этого в такой системе есть возможность контролировать каждый радиатор в системе.

Принцип работы печной системы отопления частного дома (с фото)

Для того чтобы обогревать дом, в котором предполагается проживание людей только в теплое время года, достаточно соорудить камин или же тонкостенную печь. Однако для отопления жилища на протяжении всего года подойдет только толстостенная печь. Данная печная система отопления частного дома обладает значительно большей теплоотдачей, чем камин. Печь представляет собой достаточно сложное «устройство», рассчитанное не только на обогрев дома, но и на подогрев воды, а также приготовление пищи.



По своему назначению печи могут быть отопительными, отопительно-варочными, варочными. Кроме того, существуют русские печи и каменки для русской бани. Наиболее оптимальный вариант для частного дома — отопительная либо отопительно-варочная печь.

Наружная поверхность такой печи не должна нагреваться до температуры, превышающей 60 С. Печь обычно нагревается медленно и в течение длительного времени сохраняет тепло. Толщина ее стенок должна составлять не меньше половины кирпича.

Коэффициент теплоотдачи печного отопления частного дома находится в прямой зависимости от конструкции печи и имеет следующие показатели.

1. Для толстостенной оштукатуренной печи или в металлическом футляре -400-500 ккал × м2/ч.
2. Для толстостенной изразцовой печи – 500 — 600 ккал × м2/ч.
3. Для тонкостенной печи массой более 1000кг – 500 -600 ккал × м2/ч.
4. Для тонкостенной печи массой менее 1000кг – 450-550 ккал × м2/ч.

При проектировании печной отопительной системы необходимо стремиться к рациональности размещения печей, стараясь свести к минимуму их количества. Одна печь обычно устраивается для обогрева трех смежных комнат.

Если сооружается несколько печей, их группируют в тепловой узел, когда дымоходы объединены одним кирпичным стояком.

Такое размещение отопительных сооружений позволяет снизить финансовые расходы на устройство сооружений.

Устанавливаются отопительные печи только вдоль внутренних стен. Принцип их работы заключается в следующем: кислород, который необходим для сгорания топлива, через поддувало поступает в печной топливник.

Учитывая принцип работы печного отопления, дверца поддувала всегда должна находиться в открытом или полуоткрытом положении. Сгорание топлива происходит в топочной камере, которая снизу посредством колосников сообщается с пространством поддувала, а сверху — с дымоходами, обеспечивающими отвод дымовых газов.

На этих фото показано печное отопление частного дома:



Устройство печного отопления в частном доме: конструкция современных печей

Главными конструктивными элементами в устройства печного отопления частного дома являются: фундамент, шанцы, зольниковая камера, топливник, дымовые каналы (дымообороты), дымовые трубы.

Фундамент — это основание печи, принимающее на себя нагрузки от печи и дымоходов. Данный конструктивный элемент должен быть надежным, поскольку от его прочности зависит безопасность эксплуатируемого сооружения. Правильное размещение печного фундамента предполагает его отдельное расположение от фундамента дома. Минимальный промежуток между ними составляет 3 см, который заполняется песком.

Прежде всего, роют скважину, которая затем заполняется мелкими обломками камня или обожженного кирпича, после чего все тщательно утрамбовывается. Таким образом, подготавливают подушку под фундамент. Затем в котлован заливается жидкий цементный раствор. Кладка кирпичного или каменного фундамента выполняется с перевязкой швов. Последний слой цементного раствора тщательно выравнивается.

После возведения фундамента приступают к выполнению такого конструктивного элемента печи, как шланцы. Они представляют собой ряды кирпичной кладки, которая поднимает печь поверх фундамента. Для устройства шланцев выполняется два или три ряда кладки из кирпичей. Низ печи, таким образом, также задействуется в теплоотдаче.

Такой элемент конструкции печей отопления, как поддувало, или зольниковая камера, служит для подвода воздуха в топливник и для накапливания поступающей из него золы. Между топливником и зольниковой камерой устанавливается специальная решетка в виде чугунных или стальных прутьев. Во время работы печи дверца камеры должна быть открытой, а по окончании топки ее закрывают во избежание быстрого остывания воздуха внутри печи.

Топливник в устройстве печей отопления представляет собой печную камеру, в которой осуществляется сжигание топлива — дров и угля. В верхней части топливника устраивается специальное отверстие для отвода дымового газа. Размеры камеры подбираются с таким расчетом, чтобы была возможна загрузка в печь необходимого для разогрева печи количества топлива.

В нижней части топливника устраивают скаты к решетке, обеспечивая свободное перемещение золы в поддувало. Во избежание выпадения углей и золы из камеры топки ее дверца устанавливается выше решетки на один ряд кирпичной кладки. Продлить срок службы топливника можно, выложив его огнеупорным кирпичом.

Принцип работы печной отопительной системы в частном доме основан на заборе тепла дымовыми каналами, или дымооборотами. Они могут располагаться как вертикально, так и горизонтально, а также подниматься и опускаться. То, насколько эффективно работает печь, зависит от размеров дымооборотов и их расположения.

Дымовой газ, проходя через канал, отдает энергию в виде тепла стенкам, которые и нагревают печь. С целью повышения теплоотдачи дымовые каналы выполняют таким образом, чтобы они были длинными и часто меняли направление.

Дымообороты современного печного отопления частного дома могут быть сечением 13 х 13, 13 х 26, 26 х 26 см, их стенки делаются гладкими (они не оштукатуриваются, так как в случае разрушения штукатурки может произойти засорение каналов). Доступ к дымооборотам для их чистки от сажи осуществляется через специальные дверцы.

Дымовые каналы в конструкции печей для отопления дома могут быть малооборотными и многооборотными. Первые при одном подъеме имеют один спуск или несколько, в то время как вторые являются сложной системой с чередующимися горизонтальными и вертикальными участками.



Для получения тяги, способствующей удалению газов от сожженного топлива, устраивают дымовую трубу, которую размещают за пределами дома — на крыше. Чаще всего ее делают круглого сечения, поскольку в трубах с углами перемещение газа несколько затруднено. Кроме того, круглые трубы удобнее чистить. В качестве материала для их изготовления используются керамические либо асбестоцементные трубы.

Расчет системы и подбор мощности котла

Конечно, подобрать оборудование могут и менеджеры в магазине. Но есть два способа, по которым это можно сделать вполне самостоятельно своими руками.
Простой приближенный способ применяют продавцы техники: площадь одной комнаты умножается на 100 Вт. Суммируя полученные значения для всех комнат, получают необходимую мощность отопительных приборов.

Более точно рассчитать можно так:

1. Если на улицу выходит только одна 1 стена площадь умножается на 100 Вт;
2. Для угловой комнаты, измеренная площадь умножается на 120 Вт;
3. Если 2 наружных стены и два окна, площадь комнаты умножается на 130 Вт.

Для более точного расчета применяется формула:

W кот.=(S*W уд.):10
Где,

• S – площадь комнаты;
• W уд – удельная мощность применяемого отопителя на 10м² площади комнаты.

W уд выбирается в зависимости от региона.

К примеру, если площадь всех отапливаемых помещений 100м², при удельной мощности для Московского региона в 1,2кВт, то получается мощность для котла: W = (100х1,2)/10 =12 киловатт.

Расход тепла на вентиляцию

Приток свежего воздуха очень важен для комфортного проживания в доме. И поэтому при выборе отопительного котла важно учесть расход тепла на вентиляцию. Свежий воздух в помещении, несомненно, нужен, но не менее важна и скорость, с которой потоки холодного воздуха перемещаются внутри дома. И чем меньше скорость потоков свежего воздуха, тем становятся комфортней условия проживания.

Строительные нормы специально оговаривают наличие вытяжной вентиляции в помещениях:

• Ванны;
• Туалета;
• Кухни.

А приток свежего воздуха должны обеспечивать форточки в окне и приточные клапаны в жилых комнатах (рис.):

Таким образом, приточный воздух разделяется на три зоны:

1. Притока воздуха.
2. Перетока воздуха.
3. Вытяжки воздуха.

При организации любой отопительной системы необходимо учесть расход тепла не только на обогрев дома, но и на его вентиляцию. Если работы идут по проекту, то в нем обязательно приводится расчет на теплопотери из-за поступления холодных масс воздуха внутрь помещения.

Только после расчетов по номинальному воздухообмену в доме, можно сделать выводы об окончательной потребности тепла и на обогрев дома, и на его вентиляцию.

Рекомендации по выбору котла

Перед тем как выбрать и купить котел для системы отопления, необходимо решить для себя несколько параметров:

1. Самое главное, приобрести именно тот тип котла, который позволит эффективно прогреть весь дом;
2. Выбрать отопительный котел, который станет постоянно работать на выбранном типе топлива;
3. И последнее – котел будет работать только для отопления помещений или еще и нагревать воду для повседневных нужд.

Для справки! Если котел работает преимущественно для отопления – одноконтурный, а если еще и дает горячую воду – двухконтурный.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Проект системы отопления типового дома 160 м2 | Danfoss

В этой статье описана система отопления двухэтажного дома, площадь каждого этажа 80 м2. В качестве источника тепла используется одноконтурный газовый котел мощностью 20. .24 кВт. Приготовление горячей воды производится в бойлере косвенного нагрева емкостью 120~180 литров.

В доме расположены следующие помещения:

№	Название помещения	Площадь, м2	Кол-во радиаторов	Кол-во контуров теплого пола
Этаж 1
1.1	Кухня – гостиная	31	4	3
1.2	Кабинет	16	2	1
1.3	Санузел	5	1	1
1. 4	Коридор	6	0	1
1.5	Тамбур	8	1	1
1.6	Котельная	8	1	0
1.7	Лестница	6	1	0
Этаж 2
2.1	Спальня 1	18	2	0
2. 2	Спальня 2	15	2	0
2.3	Детская	18	2	0
2.4	Санузел	4	1	1
2.5	Ванная	9	2	1
2.6	Лестница	6	0	0
2. 7	Коридор	10	0	0

Отопление дома комбинированное: предусмотрена система радиаторного отопления и система напольного отопления. Радиаторы расположены во всех жилых помещениях. Напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Котел и система приготовления горячей воды

Источником тепловой энергии для теплоснабжения дома служит собственный котел, работающий на газообразном или жидком топливе. В данном проекте предусмотрен одноконтурный котел.

Одноконтурные котлы предназначены для нагрева теплоносителя контура отопления. В состав котла, как правило, входит система управления и защиты горелки. Циркуляционные насосы и теплообменник нагрева горячей воды должны устанавливаться отдельно. Для приготовления горячей воды используется бойлер косвенного нагрева, представляющий собой накопительный бак горячей воды со встроенным в него теплообменником.

Для подачи теплоносителя в контур отопления и нагрева ГВС применен насосный узел обвязки котла DSM-BPU.

Насос контура отопления прокачивает теплоноситель через котел, радиаторы и (с помощью узла смешения) через контуры теплого пола. В контуре отопления устанавливаются термостатические регуляторы, которые изменяют сопротивление контура в зависимости от температуры в помещениях. Чтобы обеспечить циркуляцию теплоносителя через котел в любых режимах работы, в контуре отопления насосного узла DSM-BPU предусмотрен перепускной клапан AVDO. Клапан AVDO может быть настроен на поддержание необходимого минимального расхода в зависимости от применяемого котла. Насос контура ГВС прокачивает теплоноситель через котел и бойлер косвенного нагрева. Сопротивление контура нагрева ГВС постоянно, поэтому установка перепускного клапана не требуется.

Мощность котла подобрана исходя из среднего потребления тепла контуром отопления и ГВС. Пиковые нагрузки при использовании горячей воды покрываются за счет запаса горячей воды в бойлере косвенного нагрева. В этом случае котел работает либо на контур отопления, либо, если температура воды в бойлере косвенного нагрева упала ниже установленной, переключается на нагрев горячей воды. Такой режим работы называют «приоритет ГВС». Переключение контуров отопления с помощью узла DSM-BPU осуществляется переключением питающего напряжение с насоса контура отопления на насос контура нагрева ГВС по сигналу термостата ГВС. Установленные на выходе каждого насоса обратные клапаны обеспечат правильное направление потока теплоносителя.

В состав насосного узла обвязки котла входят фильтры для каждого контура, предохранительный клапан, кран для подключения расширительного бака, запорные краны на каждом контуре для удобства сервисного обслуживания системы. Установка дополнительной трубопроводной арматуры не требуется.

Радиаторное отопление

В данном проекте используются радиаторы с нижним подключением и встроенным терморегулирующим клапаном.

Клапан предусматривает установку термостатического элемента с современным клипсовым соединением типа RA.

Разводка трубопроводов лучевая, то есть к каждому радиатору от расположенного на этаже коллектора проложен независимый подающий и обратный трубопроводы. Такая разводка позволяет скрыть трубопроводы в стене или стяжке, так как от коллектора до радиатора прокладывается цельный трубопровод, без стыков и соединений. Использование труб малого диаметра (так как тепловая нагрузка на каждый радиатор относительно мала) позволяет уменьшить толщину стяжки. Также лучевая разводка позволяет оптимально управлять температурой в помещении, так как изменение расхода отдельно взятого отопительного прибора не оказывает влияние на другие отопительные приборы.

Обвязка радиатора должна выполнять следующие основные функции: регулировать мощность радиатора в зависимости от температуры в помещении, перекрывать поток теплоносителя в радиатор для обслуживания, ремонта или замены, обеспечивать возможность слива теплоносителя из радиатора на время ремонта.

Регулировать мощность радиаторного отопления можно двумя способами: управляя всеми радиаторами в одном помещении одновременно по комнатному термостату или управляя каждым радиатором независимо радиаторным термостатом.

Комнатный термостат применяют, если радиаторы закрыты декоративной решеткой, в этом случае температура в месте установки радиатора значительно отличается от температуры в комнате, и радиаторный термостат будет работать некорректно. Также, если в комнате установлено большое количество радиаторов, удобнее регулировать температуру в помещении одним прибором – комнатным термостатом.

В данном проекте предусмотрено управление каждым радиатором с помощью радиаторного термостата во всех помещениях, за исключением кухни – гостиной. В кухне – гостиной установлены 4 радиатора, для удобства управления которыми применен программируемый комнатный термостат TP5001MA. Сигнал от комнатного термостата TP5001MA поступает к термоэлектрическим приводам TWA-A, установленным на распределительном коллекторе. Таким образом осуществляется единое управление всеми 4 радиаторами, установленными в помещении. В этом случае установка на каждый радиатор термостатического элемента не требуется.

Для обвязки радиаторов использован термостатический элемент с газовым наполнением RA2994. Элементы с газовым наполнением обеспечивают наименьшее время реакции на изменение температуры в помещении – 8 минут, по сравнению с 20-25 минутами для жидкостного наполнения и 45 минут для заполнения парафином. Таким образом, примененный термоэлемент с газовым наполнением обеспечивает высокий уровень комфорта и позволяет экономить до 36% энергии на отопление помещения.

Для возможности отключения радиаторов и слива из них теплоносителя для обвязки радиаторов применены специальные запорные клапаны RLV-KD для радиаторов с нижним подключением. К этим клапанам можно подключить спускной кран с насадкой для шланга 3/4″ и предотвратить попадание теплоносителя на отделочные материалы при обслуживании и ремонте. В данном проекте предусмотрена разводка трубопроводов в стяжке, поэтому выбрана модель клапана RLV-KD для нижнего подключения трубопроводов.

В санузле на первом этаже и в ванной комнате на втором этаже установлены полотенцесушители. Для подключения полотенцесушителей к контуру отопления применен комплект из дизайн-серии X-tra Collection. Данный комплект подключается к дизайн-радиаторам и полотенцесушителям через невидимые снаружи переходники. Таким образом обеспечивается безупречный внешний вид.

Напольное отопление

Теплый пол обеспечивает особый комфорт в помещении. В данном проекте напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Для радиаторов и для теплых полов требуется разная температура теплоносителя. Классические параметры для радиаторов – это 80 С на подаче и 60 С на возврате. Для комфортного и безопасного проживания средняя температура поверхности пола не должна быть выше +26 С для помещений с постоянным пребыванием людей, это значение регламентировано Сводом Правил СП60. 13330.2012 (актуализированная редакция СНиП 41-01). Для достижения такой температуры поверхности пола температура подаваемого теплоносителя должна быть около 40 С. Чтобы температура поверхности пола была равномерной, температура возвращаемого теплоносителя должна отличаться от температуры подачи не более чем на 5…10 С. Для получения таких параметров теплоносителя теплого пола применяют узлы смешения.

В данном проекте применен компактный узел смешения FHM-C6 с 3-х скоростным насосом UPS 15-60. Глубина компактного узла в сборе с коллектором FHF составляет 110 мм, что позволяет установить сборку в стандартный шкаф.

Для подключения контуров теплого пола применены распределительные коллекторы FHF-F, оснащенные расходомерами.

Расходомеры позволяют визуально наблюдать поток теплоносителя в каждом контуре, что существенно упрощает наладку и обслуживание системы. Чтобы избежать попадания воздуха в петли теплого пола, коллекторы оснащены автоматическими воздухоотводчиками.

Для регулирования теплых полов в санузлах и ванной комнате на первом и втором этажах использованы терморегуляторы FHV для напольного отопления. Модель FHV-R с термостатическим элементом FJVR регулирует температуру возвращаемого теплоносителя, таким образом поддерживая постоянную температуру поверхности пола.

Для регулирования теплых полов в остальных комнатах применены комнатные термостаты. Для достижения максимального комфорта следует применять модели с датчиком температуры пола: проводная версия TP5001MA, беспроводная версия TP5001A-RF, датчик температуры пола TS3. Так как система отопления монтировалась на стадии строительства до чистовой отделки помещения, использованы модели с питанием от электросети 220 В. Комнатный термостат устанавливается в каждой комнате с напольным отоплением. Управляющий сигнал комнатного термостата подается к термоэлектрическим приводам TWA-A, установленным на распределительный коллектор теплых полов.

Для более наглядного представления проекта воспользуйтесь подробным расчетом, подготовленным в конфигураторе системы отопления Danfoss.

Открыть проект

Проект отопления дома заказать – цена в Санкт-Петербурге

• Проектирование отопления дома

Примеры работ по проектированию

View more

Содержание:

• Сроки разработки проекта

• Стоимость проекта отопления

• Гарантии при разработке проекта отопления

• Этапы проектирования отопления

• Примеры выполненных работ

Разработка качественного проекта отопления является важнейшим условием успешного строительства дома. Компания СКК Инжиниринг имеет многолетний опыт проектирования отопления, водоснабжения, канализации частных домов, коммерческих объектов, дач, баз отдыха.

Понимая всю важность и ответственность этапа проектирования, мы всегда идем навстречу нашим клиентам, разрабатывая проект в сжатые сроки и на гибких условиях:

• Срок проектирования отопления частного дома – от 3 дней

• Стоимость проектирования (включая теплотехнический расчет, монтажные схемы, подробные спецификации) – от 70 р/м2

---

Стоимость проекта отопления

проект	цена
система отопления (включая теплотехнический расчет здания)	от 70 р/м2
котельная газовая с настенным котлом, двухконтурным или одноконтурным с отдельно стоящим бойлером ГВС, линия рециркуляции	7 000 р*
котельная газовая/дизельная/комбинированная с напольным котлом (2 котлами),  с отдельно стоящим бойлером ГВС, линия рециркуляции	от 10 000 р
котельная гибридная (тепловой насос, тепловой аккумулятор, солнечные панели, включая расчет рассольного контура)	от 18 000 р*



---

Грамотное проектирование отопления частного дома гарантирует, что:

• инженерные коммуникации будут смонтированы в соответствии со всеми нормативно-правовыми актами и нормами,  система отопления в целом будет надежной и безопасной

• реализованная строго в рамках разработанного проекта система отопления будет в полной мере соответствовать именно Вашим пожеланиям, которые обсуждаются и фиксируются еще на этапе формирования Технического задания. Это касается как микроклимата внутри помещений, так и вопросов дизайна

• Вам не придется переплачивать, т.к. разработка проекта отопления дома предотвращает необходимость что-либо переделывать, вносить изменения в процессе монтажа. Имея на руках точную спецификацию оборудования и материалов, Вы сможете тщательно контролировать процесс монтажа и расход денежных средств на закупку фитингов, трубопроводов и отопительных приборов

• приобретенное Вами оборудование всегда будет работать в нормативном режиме и прослужит в течение всего заявленного срока эксплуатации. Это объясняется тем, что в ходе проектирования мы подбираем отопительные приборы, трубопроводы и насосное оборудование с учетом требуемого производителем оборудования температурного режима.

Мы готовы предоставить Вам всю совокупность знаний наших сотрудников и совместно разработать проект системы отопления, которая удовлетворит именно Вас.

Что мы предлагаем:

• Грамотный теплотехнический расчет здания

• Подбор отопительного оборудования в соответствии с выполненными теплотехническими расчетами. При подборе техники применяется гибкий подход: мы готовы включить в проект отопительные приборы высокого качества, принадлежащие к приемлемой для Вас ценовой категории

• Подбор трубопроводов и насосного оборудования, определение шага укладки трубопроводов теплого пола выполняется исключительно на основании гидравлического расчета

• В проект включаются только подробные монтажные схемы, на основании которых действительно можно собрать работоспособную систему. Монтаж на основе нашего проекта может быть осуществлен как нашими специалистами, так и представителями других организаций. Выполненные СКК Инжиниринг проекты отопления частных домов были реализованы в различных регионах Российской Федерации

• Мы имеем опыт проектирования котельных, работающих на газе, дизельном топливе, дровах и пеллетах, электричестве, а также солнечной и геотермальной энергии

• При заказе проекта отопления частного дома Вы получаете дополнительную скидку наоборудование и монтажные работы

Как происходит проектирование отопления

1. После подписания Договора на проектирование мы обсуждаем с Вами и фиксируем все Ваши пожелания, такие как: требуемая температура воздуха и поверхности пола в различных помещениях, особенности дизайна отопительных приборов, необходимость в ручном или автоматическом регулировании температуры воздуха и теплоносителя, потребность в скрытой прокладке трубопроводов и многие другие
2. Происходит сбор информации для будущего проекта, в том числе о доступных видах топлива, характеристиках дома (материал и толщина стен, тип стеклопакетов, вид фундамента, утепление кровли, ориентация дома по сторонам света), местоположении объекта
3. В течение первых 2-3 дней проектирования наши инженеры производят теплотехнический расчет Вашего дома, определяя теплопотери каждого помещения. На основе полученных данных мы подбираем отопительные приборы и разрабатываем первый рабочий вариант проекта отопления, который отправляем Вам на согласование
4. В течение следующих 3-5 дней мы согласовываем с Вами необходимые детали, учитываем Ваши пожелания и вносим точечные корректировки, готовим спецификацию материалов и оформляем проект

Как видно, создание проекта системы отопления в компании СКК Инжиниринг – процесс недолгий, но зато весьма полезный.

Для того, чтобы заказать проект отопления частного дома, достаточно связаться с нами любым из доступных способов: по телефону, e-mail или через форму заявок с сайта.

Если Вам требуется срочная разработка проекта отопления, Вы можете скачать бланк Технического задания на проектирование (см. ниже), самостоятельно заполнить его и отправить нам через форму заявки сайта. Это может существенно ускорить процесс сбора информации и сократить сроки проектирования.

Бланк Технического задания на проектирование (скачать)



Примеры работ по проектированию отопления

Полный перечень работ по проектированию отопления вы можете посмотреть на странице

Обвязка котельной. Линия отопления

Радиаторное отопление. Аксонометрическая схема

Наполное отопление

Радиаторное отопление

Вентиляция. Аксонометрическая схема

Вентиляция цокольного этажа

Отопление частного дома в Кирове по отличной цене

Отопление частного дома в Кирове актуально для многих. Какое отопление выбрать для частного дома либо коттеджа? При выборе того или иного способа отопления частного дома мы руководствуемся целым рядом факторов, среди которых можно выделить наиболее весомые:


-Финансовая составляющая, включающая в себя стоимость монтажа, обслуживания, эксплуатации и топлива.

-Возможность накопления отопительного материала.

-Возможность применения альтернативных вариантов отопления.

Оптимальное сочетание приведенных выше факторов позволяет выявить наиболее эффективное отопление, которое можно применить в каждом конкретном случае для обогрева частного дома.

Какое отопление выбрать для загородного дома? Для того, чтобы каждый читатель смог найти ответ на данный вопрос, мы кратко приведем описание наиболее распространенных и эффективных схем устройства системы отопления.

УЗНАТЬ СТОИМОСТЬ



Данный тип отопления частного дома  относится к категории наиболее простых и надежных. Принцип действия водяного отопления основывается на нагреве воды, осуществляемом при помощи котла, и ее последующем распределении к комнатным радиаторам благодаря системе трубопроводов.

Использование циркуляционного насоса обеспечивает постоянную циркуляцию воды в этой замкнутой системе. Теплоносителем в водяной системе отопления, как правило, выступает вода либо антифриз, а котел может работать на каменном угле, дровах, природном газе, керосине и прочих видах топлива.

Водяное отопление включает в себя следующие основные элементы: котел, трубопроводы, батареи, расширительный бачок, циркуляционный насос, манометры, запорная арматура, автоматические воздухоотводчики, предохранительные клапаны.

Трубопроводы, применяемые для устройства водяного отопления, могут быть изготовлены из различных материалов:

1. Сталь.
2. Медь.
3. Полимерные материалы.

Стальные трубопроводы, в отличие от нержавеющих либо оцинкованных, характеризуются низким значением коррозионной стойкости. Медные трубопроводы отличаются высокой надежностью и способностью выдерживать высокую температуру и давление.

Трубопроводы, изготовленные из полимерных материалов, довольно прочны, исключают образование осадка на внутренних поверхностях, обладают высокой стойкостью к коррозии.

Их недостатком является наличие большого коэффициента теплового расширения, способствующего образованию течей.

Таким образом, самое эффективное водяное отопление частного дома в Кирове можно устроить с применением медных трубопроводов. Такого мнения придерживается подавляющее большинство специалистов.

Единственный недостаток изготовленных из меди трубопроводов — сравнительная дороговизна, которая компенсируется абсолютной надежностью и способностью прослужить несколько поколений.

Разводка трубопроводов внутри помещений может быть выполнена однотрубной, двухтрубной либо коллекторной.

Однотрубная разводка не позволяет в полной мере производить управление работоспособностью всей системы из-за невозможности перекрытия доступа теплоносителя к одному из радиаторов.

Вариант с применением двухтрубной системы — самое эффективное (для индивидуальных домов) отопление, позволяющее свободно производить регулировку температуры внутри каждого помещения.

Данный тип разводки предполагает подвод холодного и горячего трубопроводов к каждому радиатору. Распределение трубопроводов может быть осуществлено звездообразно либо в виде «шлейфа».

Коллекторная разводка предполагает подведение к каждому отопительному прибору от общего коллектора подающего и обратного трубопроводов.

Коллекторные системы отличаются высокой степенью универсальности благодаря простоте монтажа и регулировки, возможностью замены поврежденных участков трубопроводов (без разрушения конструкции пола).

Какое отопление лучше (одноконтурное, двухконтурное либо коллекторное) для загородного дома? Ответ очевиден — двухтрубное и коллекторное.

Воздушное отопление частного дома в Кирове может быть устроено по гравитационному принципу (движение воздуха осуществляется из-за разности температур благодаря естественной циркуляции) либо за счет принудительной циркуляции (движение воздуха возможно благодаря работе вентилятора, оснащенного электроприводом).

Данная отопительная схема позволяет производить обогрев помещений без основных элементов, использующихся в системе водяного отопления (котлы, радиаторы, трубопроводы и т.д.).

Воздушное отопление производит обогрев помещений благодаря подаче нагретого до необходимой температуры воздуха.

Основным элементом работающей полностью в автоматическом режиме системы (лучшее отопление — наиболее автоматизированное) является теплогенератор, который может быть мобильным либо стационарным.

Сгораемое в камере сгорания топливо (газ, керосин либо дизель) нагревает холодный воздух, движущийся вверх под действием вентилятора. Нагретый воздух далее направляется в теплообменник, где может производиться частичный подмес с уличным воздухом.

При помощи воздуховодов нагретый воздух направляется непосредственно в помещения, обеспечивая их равномерный прогрев.

Необходимая для функционирования системы циркуляция устанавливается за счет возвращения в теплогенератор через половые решетки воздуха. Какое самое эффективное воздушное отопление загородного дома?

На эффективность воздушного отопления оказывают самое непосредственное влияние воздуховоды, которые могут быть иметь различные конструкционные особенности:

1. Круглые либо прямоугольные.
2. Жесткие либо гибкие.
3. Металлические (черная и оцинкованная сталь, медь, алюминий) либо неметаллические (пластиковые, текстильные).

Изоляция проходящих через неотапливаемые помещения или примыкающих к наружным стенам трубопроводов — один из способов, позволяющих устроить более эффективное отопление любого коттеджа либо дома.

Отопление частного дома в Кирове можно разделить на несколько видов:

1. Электроконвекторы.
2. Инфракрасные потолочные длинноволновые обогреватели.
3. Пленочные и кабельные системы для подогрева потолка и пола.

Лучшее электрическое отопление частного дома в Кирове — основанная на использовании электроконвекторов система, получившая наибольшую популярность и распространение в малоэтажном строительстве, особенно загородном.

Принцип работы данных приборов основан на таком явлении, как конвекция воздуха. Благодаря конвекции обеспечивается отдача тепла воздухом (до 80%).

В конвекторах производится нагрев холодного воздуха за счет работы специальных нагревательных элементов, изготовленных из токопроводящих компонентов. Нагретый воздух увеличивается в размерах и поднимается через жалюзи выходной решетки вверх.

Дополнительный нагрев воздуха осуществляется благодаря излучению тепла, осуществляемому непосредственно с поверхности электроконвектора.

Электроконвекторы — лучшее отопление (либо одно из лучших) для частного дома, проигрывающее газу только по эксплуатационным затратам, но выигрывающее по части безопасности и надежности.

Блоки управления данными приборами оборудуются специальной защитой от перегрева, а сами устройства обладают невысокой чувствительностью к перепадам напряжения в электрической сети.

Как выбрать отопление частного дома в Кирове

Как произвести выбор того или иного вида отопления? Какое отопление экономичнее и выгоднее?

Многолетний опыт строительства частных домов и устройства различных систем теплоснабжения подсказывает, что выбор зависит от особенностей конкретного дома (доступности топлива, удаленности от населенных пунктов, финансовых возможностей и т.д.).

Любые схемы имеют свои положительные качества и некоторые недостатки. Какое отопление частного дома в Кирове лучше: водяное, воздушное, электрическое либо печное, например? Для каждого отдельного случая существует единственный ответ на поставленный вопрос, который и поможет найти наша команда специалистов.

Мы осуществляем полный комплекс работ по установке и обслуживанию систем отопления:

• Расчет материалов и комплектация объекта;
• Монтаж системы отопления;
• Пуско-наладочные работы;
• Расчет, комплектация и монтаж дымохода;
• Установка котлов;
• Гарантийное обслуживание.

 Отопление частного дома в Кирове. Монтаж системы включает в себя следующие работы:

•  Монтаж котельной;
•  Установка радиаторов;
•  Монтаж теплого пола;
•  Разводка трубопроводов;
•  Подключение терморегулирующей аппаратуры.

Наши специалисты подберут наиболее подходящий для Вас, экономичный и надежный вариант-отопление частного дома в Кирове.

Наша компания приглашает к долгосрочному и взаимовыгодному сотрудничеству.

Отопление частного дома в Кирове по низким ценам вы можете заказать в нашей компании.

ЗАКАЗАТЬ

какую схему (проект) выбрать и почему

Отопление одноэтажного дома можно выполнить разными способами. При выборе конкретного варианта учитывается доступность видов топлива, финансовые возможности владельца, а также конструктивные особенности дома: площадь объекта, строительные материалы и технологии, используемые для возведения его основных элементов, наличие подвала или иного подсобного помещения, достаточного для размещения отопительного оборудования. Важно и то, насколько автономной должна быть работа отопительной системы, смонтированной в доме. Готов ли домовладелец к возможным сбоям в подаче газа или перебоям в электроснабжении объекта? Если нет, то система отопления одноэтажного дома должна быть полностью независимой от внешних магистралей. Как вариант, включать в себя дополнительные источники тепла. Также имеет значение, насколько будет зависеть отопление дома от участия человека в этом процессе? Ответив на все поставленные вопросы, можно существенно сузить перечень оборудования и технических решений, подходящих для организации обогрева одноэтажного жилого помещения.

Содержание

• 1 Классификация систем отопления по виду топлива

  • 1.1 Вариант #1 — газовое отопление

  • 1.2 Вариант #2 — система отопления на дизтопливе

  • 1.3 Вариант #3 — дорогое электроотопление

  • 1.4 Вариант #4 — система отопления на твердом топливе

• 2 Классификация систем по типу теплоносителя

  • 2. 1 Система #1 — водяное отопление

  • 2.2 Система #2 — воздушное отопление

• 3 Какую систему все-таки выбрать?

Классификация систем отопления по виду топлива

Существующие виды топлива с точки зрения экономичности расхода можно расположить в следующем порядке:

• магистральный газ;
• твердое топливо (дрова, уголь) и пеллеты;
• сжиженный газ, хранимый в баллонах или газгольдере;
• дизельное топливо;
• электричество.

В этой статье мы разберемся, какая из этих систем вам подойдет лучше.

Классификация отопительных котлов по типу используемого топлива. При выборе котельного оборудования руководствуются доступностью топлива и удобством эксплуатации агрегата

Вариант #1 — газовое отопление

Исходя из вышеприведенного ранжирования видов топлива, выгоднее всего использовать газовое отопление, при условии подведения к участку магистрального газа. В этом варианте одна условная единица тепловой энергии по стоимости обходится в 4-8 раз дешевле, чем в других отопительных системах. Участие человека в обеспечении работы газовой системы отопления сведено к минимуму, особенно, если используются по максимуму возможности автоматических средств управления, предлагаемых опционально или в комплекте к газовому отопительному оборудованию.

Для одноэтажного дома небольшой площади приобретается настенный одноконтурный газовый котел, который обеспечивает нагрев теплоносителя, подаваемого в трубы и радиаторы. О том, какие бывают варианты разводки труб отопления, вы узнаете ниже. Оборудование настенного базирования нуждается в обеспечении отвода продуктов горения и устройстве системы вентиляции, что в условиях основного помещения сделать довольно трудно.

Если помимо отопления газовый котел планируется использовать еще и для обеспечения объекта горячей водой, то необходимо приобретать двухконтурный или многоконтурный напольный агрегат. Газовый котел большой мощности справиться не только с функциями отопления и подогрева воды, но и обеспечит работу тепловых завес, установленных в гараже, систем снеготаяния, смонтированных на крыше дома, крыльце, подъездных путях. С помощью отдельного теплового контура можно организовать  подачу тепла в зимний сад или оранжерею.

Двухконтурный газовый котел настенного размещения с полной автоматикой, которая позволяет регулировать температуру в доме с учетом погоды на улице. Эта функция обеспечивает экономию газа до 30-50%

Владельцам одноэтажных домов, не подключенных к централизованному газоснабжению, можно использовать в качестве топлива сжиженный газ. Для хранения запасов данного топлива придется на участке обустроить подземное хранилище – газгольдер. Данный способ организации обогрева частного дома обойдется дороже, но все остальные преимущества газового отопления останутся в силе.

Вариант #2 — система отопления на дизтопливе

Продолжительной автономностью работы могут похвастаться и отопительные котлы, работающие на жидком топливе (дизтопливе и мазуте). Продолжительность функционирования такой системы отопления ограничена лишь объемом емкости, используемой для хранения жидкого топлива. Все оборудование размещают в отдельном помещении котельной, которую оснащают дымоотводом и вентиляцией. К недостаткам использования данного варианта отопления можно отнести:

• высокую стоимость дизтоплива;
• качество приобретаемого топлива;
• необходимость периодического подвоза дизельного топлива и его перекачки в емкость;
• обслуживание жидкотопливного котла (чистка деталей от сажи, копоти, нагара, особенно при использовании некачественного дизтоплива).

Важно заметить, что жидкотопливный котел можно использовать владельцам одноэтажных домов, ожидающих подключения объекта к магистральному газу. На данном оборудовании легко заменяется ж/т горелка на газовую горелку.

Вариант #3 — дорогое электроотопление

Использовать систему электроотопления для одноэтажного дома выгодно лишь в том случае, если жилое помещение используется от случая к случаю. Конечно, обладая достаточными финансовыми средствами, можно позволит себе содержать такую систему отопления при постоянном проживании в доме. Если электроснабжение в регионе устойчивое, без длительных перебоев, и выделенных мощностей хватает для работы всего установленного электрооборудования, то можно смело выбирать этот тип отопления.

Давно бы все перешли на электричество, да «цены кусаются». Этот простой, безопасный, в том числе и с точки зрения экологии, способ отопления жилого дома еще не доступен подавляющему большинству россиян.

Вариант #4 — система отопления на твердом топливе

Твердое топливо стоит на втором месте по дешевизне использования, уступая лишь магистральному газу. В этом одно из главных преимуществ систем отопления на твердом топливе. Второй плюс заключается в том, что обогрев дома при определенной разводке отопительной системы (с естественной циркуляцией теплоносителя) может быть полностью независимым от наличия электричества. Кратковременные перебои подачи электроэнергии могут возмещаться использованием бензогенераторов достаточной мощности для обеспечения работы циркуляционного насоса при принудительной циркуляции теплоносителя и использовании твердотопливного котла, снабженного блоком автоматики.

Недостатком системы отопления, работающей на дровах и угле, является ее зависимость от человека. Для поддержания благоприятной температуры в доме человеку придется регулярно подкидывать порцию топлива в топочную камеру котла. Твердотопливные котлы длительного горения для одноэтажных домов не подходят, так как рассчитаны на отопление больших загородных коттеджей. Данный недостаток можно минимизировать, если установить в котел ТЭНы, которые будут нагревать теплоноситель в перерыве между работой котельного оборудования. Систему отопления, способную работать на двух разных видах топлива, называют комбинированной.

Классификация систем по типу теплоносителя

В качестве теплоносителя, доставляющего тепло от нагревательного котла к отопительным приборам, в системах отопления 1-этажного дома могут выступать вода, антифриз (вода с добавлением этиленгликоля) и воздух.

Система #1 — водяное отопление

В одноэтажных домах эффективнее использовать водяные системы отопления, теплоносителем в которых служит или вода, или антифриз. Незамерзающую жидкость заливают в систему в том случае, если здание эксплуатируется с перерывами. Это позволяет избавить систему от перемерзания. При круглогодичном проживании в доме в качестве теплоносителя используется обыкновенная вода, которая может быть нагрета газовым, жидкотопливным, твердотопливным или электрическим котлом. Теплоноситель в системе может циркулировать самостоятельно или принудительно с помощью специальных насосов, вмонтированных в систему.

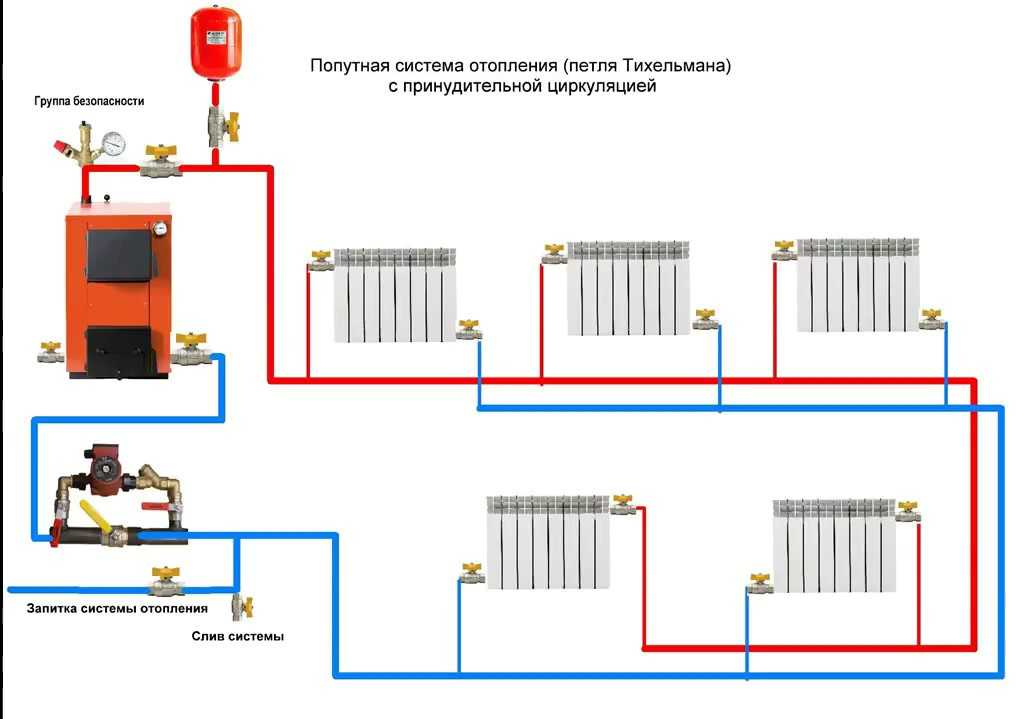

Однотрубная система отопления одноэтажного частного дома с принудительной циркуляцией теплоносителя, обеспечивающейся с помощью циркуляционного насоса, врезанного на контуре обратного хода

Дешевле всего обходится монтаж однотрубной системы с естественной циркуляцией теплоносителя. Недостатком данной разводки является постепенное остывание теплоносителя по мере своего продвижения от одного радиатора к другому. Получается, что в одних комнатах жарко, а в других – холодно. Регулировать температуру в отдельных помещениях невозможно. Поэтому лучше использовать разводку чуть сложнее, называемую «ленинградкой». Там каждый радиатор можно отключать от системы с помощью кранов, а теплоноситель циркулирует по обводной (байпасной) трубе.

Модернизированная однотрубная система «Ленинградка» лишена минусов стандартной однотрубки, заключающихся в невозможности автономного отключения отдельных радиаторов отопления

При наличии достаточного бюджета используется коллекторная (лучевая) разводка труб, которая позволяет обеспечивать подачу теплоносителя к каждому отопительному прибору. Также данная схема применяется в случае укладки в санузлах дома водяных теплых полов.

Коллекторная или лучевая система отопления частного дома монтируется при наличии финансов, так как расход метража труб возрастает в разы по сравнению с другими видами трубной разводки

Наиболее популярна двухтрубная горизонтальная схема устройства, которая является неким средним вариантом между дешевым и дорогим способом устройства разводки трубопровода.

Два варианта монтажа в одноэтажном частном доме двухтрубной отопительной системы. На схеме слева котел — в центре дома, а справа — подающая магистраль спрятана под подоконниками

Система #2 — воздушное отопление

Можно обогревать дом и с помощью воздуха, который нагреваясь в теплообменнике, направляется по воздуховодам, проложенным на чердаке или под полом, или же спрятанным под фальш-потолком. Теплый воздух поступает в комнаты через отверстия в потолке, стенах или полу, закрытых декоративными решетками. Воздух, как и вода, может циркулировать в помещении самостоятельно по принципу естественной конвекции, а может нагнетаться принудительно  с помощью электрических турбин, устанавливаемых на чердаке или в подвале одноэтажного дома. Работой турбин управляют термодатчики. Система воздушного отопления снабжается фильтрами, удерживающими частички пыли.

Воздушное отопление частного дома камином с каминным вкладышем. Такая организация обогрева дома называется системой распределения горячего воздуха (РГВ)

Систему воздушного отопления рекомендуется планировать заранее. Составляя проект отопления одноэтажного дома, инженеры должны предусмотреть  наличие мест в помещениях дома для скрытого монтажа воздуховодов. Сечение этих конструкций  достигает 100-160 мм, поэтому открытый монтаж негативно скажется на интерьере дома.

Какую систему все-таки выбрать?

Как видите, существует несколько вариантов организации отопления в частном доме. Разобраться в них самостоятельно можно, однако помощь специалистов, знающих нюансы каждой системы отопления, не помешает. Качественный монтаж отопительного оборудования, грамотный запуск и проведение своевременного технического обслуживания позволит долго работать системе отопления частного дома на радость его владельцам.

• Автор: Марина
• Распечатать

Оцените статью:

(3 голоса, среднее: 3.7 из 5)

Поделитесь с друзьями!

контур с водяным контуром




Преимущества однотрубных систем

Чтобы определить, какая система отопления эффективнее – однотрубная или двухтрубная, необходимо изучить особенности каждой из них. К сильным сторонам контуров отопления с одной трубой принято относить:

• Низкие затраты на расходные материалы и арматуру.
• Стойкость к гидродинамическим воздействиям.
• Простота в подготовке проектной документации.
• Низкая трудоемкость монтажных работ.
• Нет особых требований к инфраструктуре.

Хотя преимуществ у однотрубной системы много, ее сложно назвать лучшим вариантом для организации отопления дома. Основная причина популярности таких схем – дешевизна их обустройства.

Что рассчитывает система управления отоплением?

Современные системы управления рассчитывают требуемую температуру воды в котле (подающей линии) в зависимости от внешних условий. Зависимость между температурой подачи и наружной температурой показана на графике в виде кривой отопления. Чем холоднее на улице, тем выше должна быть температура подачи. Существует три типа регулирования нагрева

установка:

• снаружи;
• при комнатной температуре;
• с учетом факторов, влияющих на показатель тепла внутри помещения.

Иллюстрация № 2. Графическая характеристика отопительного контура (пример). X — температура наружного воздуха, Y — температура подачи.

Совершенствование однотрубных тепловых сетей

Разработаны соответствующие технические решения по управлению работой отопительных приборов. Для этого потребуются специальные замыкающие участки (байпасы), после подключения которых появляется возможность встроить в схему автоматические термостаты для аккумуляторов. Кроме того, установка байпасов приносит еще несколько плюсов.

Основным положительным эффектом этого обновления является возможность контролировать уровень нагрева каждой батареи или радиатора. При необходимости подачу теплоносителя к устройству можно полностью прекратить. Это позволяет ремонтировать или заменять батарею без отключения всей цепи.

Байпас – это байпасная труба со специальными клапанами или кранами. Если все сделано правильно, потоки воды можно пустить вверх по стояку, мимо обслуживаемого или замененного отопительного прибора. Как правило, самостоятельный монтаж таких устройств осуществить достаточно сложно, даже имея под рукой подробную инструкцию. Во избежание просчетов по этой работе лучше вызвать профессионального сантехника. В схеме отопления с одной магистральной трубой рекомендуется использовать особо прочные радиаторы, рассчитанные на высокое давление и высокие температуры.

Слабые стороны однотрубной системы

Недостатками данной схемы обычно являются:

• Сложность реализации расчета теплогидравлических параметров.
• Сложная процедура исправления ошибок в расчетах отопительных приборов.
• Влияние друг на друга всех узлов и элементов системы. Это один из основных факторов, отличающих однотрубную систему отопления от двухтрубной.
• Очень высокий уровень гидродинамического сопротивления.
• Один стояк может обеспечить ограниченное количество радиаторов.
• Нет возможности контролировать уровень нагрева батарей и радиаторов.

В случаях, когда вертикальный стояк питает 10 и более отопительных приборов, то разница в температуре нагрева первого и последнего радиаторов в последовательной схеме будет достигать почти 50 градусов. отопление лучше – однотрубное или двухтрубное.

Применение однотрубных систем в частном строительстве

Если речь идет об одноэтажном доме, то при использовании отопления с одним основным стояком не будет риска неравномерного нагрева. В случае многоэтажного дома верхние этажи будут получать более значительную долю тепла, чем нижние. В результате на первых этажах дома будет прохладно, а на верхних – жарко. Так как особняки редко имеют более двух-трех этажей, особой разницы в нагреве радиаторов при однотрубном или двухтрубном отоплении в частном доме не будет.

Сильные и слабые стороны двухтрубных систем

Исследуя вопрос, какая схема отопления лучше, нельзя обойти стороной характеристики систем с двумя трубами.

Имеют следующие преимущества:

1. Появляется возможность использования автоматических термостатов для батарей или радиаторов отопления. Такие моменты нужно планировать еще при разработке дизайна.
2. В этом случае для разводки труб по помещениям используется специальная коллекторная система. В случае выхода из строя или снижения КПД какого-либо одного узла это никоим образом не повлияет на работоспособность остальных элементов схемы.
3. Двухтрубная система подразумевает использование параллельного подключения радиаторов.

Слабые стороны:

• Обустроить такую ​​схему отопления намного сложнее.
• Стоимость разработки проекта требует значительных финансовых затрат.
• Монтажные работы более сложны в исполнении.

Области применения:

• Индивидуальное жилищное строительство.
• Развитие элитных проектов.
• Многоэтажные дома с верхней разводкой.

В зданиях 10 и более этажей рекомендуется использовать однотрубную систему с горизонтальной разводкой на каждый этаж, или двухтрубную систему с верхней вертикальной разводкой. Это гарантирует эффективную циркуляцию.

Положительные характеристики двухтрубного коллекторного отопления:

• Низкий уровень гидродинамического сопротивления.
• Вы можете установить оптимальный уровень нагрева для каждой комнаты.

Перед включением коллекторной системы отопления ее необходимо хорошо перестроить. Для того чтобы монтажные работы и последующая эксплуатация двухтрубной системы были максимально простыми, потребуется соответствующая инфраструктура.

Строительство теплового контура


Строительство теплового контура является базовой комплектацией объема строительных работ. По окончании этого этапа дом становится полноценным сооружением, требующим только внутренней отделки и организации функционирования коммуникаций. Тепловая схема состоит из нескольких обязательных элементов:

• Фундамент;
• Стены;
• Крыша;
• Окно;
• Перекрывающиеся разделы.

Замыкание теплового контура путем установки окон и дверей, что способствует формированию в помещениях дома микроклимата со стабильной температурой и нормальной влажностью, что необходимо для качественного выполнения отделочных работ. После возведения отопительного контура дом достигает стадии готовности, на которой при необходимости строительную площадку можно «заморозить» на длительное время без ущерба для дома.
ROTENSTEIN строит дома исключительно по методу замкнутого теплового контура. А именно, утеплив крышу и установив окна и двери. Эти элементы уже включены в стоимость наших домов.

В конструкции крыши используются только просушенные деревянные балки. Это позволяет сразу крыть и утеплять крышу, а также исключает деформацию конструкции. А установка окон и дверей дает возможность приостановить работы, например, на зиму, исключив попадание осадков внутрь дома.

К установке окон наши специалисты подходят с особой щепетильностью, ведь именно они зачастую являются причиной значительных теплопотерь. В зависимости от ваших предпочтений, вы можете выбрать двухкамерные пластиковые окна (можно выбрать любой оттенок цветного покрытия), либо поставить деревянные стеклопакеты премиум-класса. Весь ассортимент окон отличается исключительным качеством, которое уже успели оценить наши клиенты. Дома Rotenstein оборудованы металлическими входными дверями с надежным замком и с двумя контурами уплотнителя, что в сильные морозы исключает образование пота на внутренней стороне двери. Такое решение снижает необходимость проектирования тамбура, а также установки дополнительной «внутренней» входной двери.

Срок строительства замкнутого контура отопления в нашей компании от 4 до 8 месяцев. Как и стоимость, сроки фиксируются в договоре подряда. И они подлежат пересмотру только при невозможности проведения работ из-за погодных условий. Мы строго придерживаемся технологии кладки и всех без исключения строительных норм, поэтому, если во время работ случаются заморозки, строительство приостанавливается до весны. На данный момент объект законсервирован по уникальной технологии Wienerberger, не допускающей влияния атмосферных условий на конструкцию.


Какие бывают двухтрубные схемы

Наиболее популярны следующие виды разводки:

1. Верхний . Отличный вариант для организации самотечной системы отопления без циркуляционного насоса. Характеризуется достаточно низким гидродинамическим сопротивлением. В процессе работы может наблюдаться частичное охлаждение верхней подводящей трубы. В результате появляется дополнительное давление циркуляции теплоносителя.
2. Нижний … Здесь подающая и обратная трубы проходят близко друг к другу. Встречаются следующие модификации нижней разводки: «звезда» и «петля». В первом случае каждый из радиаторов снабжен собственной подающей и обратной трубой. Во втором варианте коллекторы последовательно коммутируют все батареи.

Решая, какую систему отопления выбрать ― однотрубную или двухтрубную, необходимо тщательно взвесить все за и против. В любом случае потребуются предварительные расчеты и составление чертежей. Это даст возможность определить как отопительные приборы, так и магистральные трубы. Окончательный вывод о том, какая схема отопления лучше в частном доме, делает хозяин жилища.

Что такое определение контура различных значений

Чаще всего слово «контур» используется в его геометрическом значении, что означает границу плоской фигуры. Есть и другие значения этого слова.

Что такое электрическая цепь

С точки зрения электротехники цепь представляет собой простую замкнутую цепь, состоящую из одной или нескольких ветвей, соединенных последовательно. То есть любой замкнутый путь, проходящий через ветви цепи, можно назвать замкнутым контуром.

Что такое схема защиты информации

CIB – схема защиты информации – это специальный программный комплекс, который используется для контроля утечки корпоративной информации и помощи в обнаружении попыток несанкционированного доступа к ней. Этот комплекс был разработан в России. Он действует в рамках компьютерной сети корпорации, контролируя ее внутреннее информационное пространство, а также широкий спектр каналов связи.

Что такое картографический контур

В картографии контур — это линия на карте, соединяющая точки одинаковой высоты. Если изолинии расположены на небольшом расстоянии друг от друга, то это означает, что склоны холма очень крутые. Дальние изолинии обозначают слабохолмистые участки земной поверхности, а отсутствие таких изолиний на карте означает, что этот участок плоский.

Что такое контур заземления

Контур заземления обычно устанавливается вокруг здания по периметру стен. Если вы посмотрите на заземлитель сверху, то заметите, что он установлен по контуру объекта: поэтому он и называется контуром заземления. По сути, это группа вертикальных электродов, которые соединены между собой горизонтальным проводником. Такие электроды крепятся вблизи объекта на небольшом расстоянии друг от друга. Заземляющим элементом в таком устройстве обычно служит либо стальной уголок, либо арматура (длиной 3 метра). В качестве соединительного проводника используется стальная полоса 4х40 мм. Его укладывают в заранее подготовленную канаву глубиной полметра. Проводник соединяется с заземлителем с помощью электросварки или газовой сварки – газосварки.

Что такое контур ГВС

Контур ГВС представляет собой закрытую систему трубопроводов. Основным элементом такой системы является водоводяной теплообменник. Один из его контуров используется для циркуляции теплоносителя системы отопления (горячей воды), а по другому подается холодная водопроводная вода.

Естественно, что понятие «контур» можно встретить и в других науках, однако, имея общее представление о том, что такое контур, можно и самостоятельно догадаться об их значении.

Отопление частного дома своими руками

Системы отопления, реализуемые в частном домостроении, представлены в нескольких вариантах.

Только зная, как лучше сделать отопление в частном доме самостоятельно и правильно, можно получить качественную и долговечную систему с минимальными затратами времени и денег.

Подробнее читайте дальше.

Принцип действия

Система отопления работает с использованием теплоносителя, нагретого до определенных температурных показателей. Нагрев осуществляется внутри теплообменника, после чего по трубам теплоноситель достигает радиаторов, где охлаждается и с соблюдением цикличности процесса снова возвращается в котел.

• В открытых системах выдавливание нагретого теплоносителя из узла отопления осуществляется под действием холодной воды, поэтому соблюдается самотечное распределение по трубам и радиаторам. Облегченный воздух из системы нагнетается в расширительный бак, который способен поддерживать стабильный уровень давления в системе отопления.
• Закрытые или принудительные системы отличаются циркуляцией теплоносителя с помощью насосного оборудования. Стандартный насос позволяет поддерживать стабильное давление в диапазоне от одной до трех атмосфер.

Несмотря на то, что принудительный принцип работы более перспективен и прост в обслуживании, сегодня такие схемы отопления используются реже, чем проверенные временем открытые системы.

Наладка системы отопления

После заполнения системы необходимо пройтись по всем радиаторам и стравить воздух через краны Маевского: открыть кран Маевского, сначала выходит воздух, затем кран «плюется» воздухом и вода. .. когда вытекла только вода, значит радиатор заполнен водой, закрываем кран Маевского. И так по всем радиаторам.

Скорее всего после манипуляций с радиаторами давление упадет, поэтому перезаправляем систему до рабочего давления. Если есть второй этаж, точно так же стравливаем воздух из его радиаторов. И – доводим систему до рабочего давления.

Спускаем воздух из циркуляционного насоса. На насосе есть винт, его нужно немного открутить отверткой с широким шлицем. Сначала как из радиаторов будет выходить воздух, а потом тоненькая струйка воды. Затем затяните винт. Проверить давление, при необходимости долить теплоноситель.

Важно! Прежде чем двигаться дальше, послушайте, работает ли насос. Бывает, что он не работает из-за того, что у него закис ротор. Отключаем насос и фиксируем его, для чего необходимо: 1) открутить винт в центре двигателя насоса; 2) внутри, на конце ротора, есть прорезь, вставьте в нее отвертку и проверните ротор; 3) вкрутите винт на место. Давайте снова включим насос, теперь он просто должен работать.

На 10-15 минут. При этом через 1…2 минуты работы снова откручиваем винт на насосе, если вода есть, то все в порядке. При включении помпы вы услышите, что воздух снова вышел из дефлекторов, это тоже нормально. И давление упадет, и мы запитаем систему до нужных нам 1,5 атм.

Пока насос работает, перебираем все краны Маевского и проверяем отсутствие воздуха в радиаторах. И снова доводим систему до необходимого давления.

Теперь считаем (пока только верим), что система полностью заполнена хладагентом (но не сильно заблуждаемся, воздух может выходить из системы до 3 недель и даже до месяца, особенно если есть водяной теплый пол, воздух из теплых полов будет выходить сам через воздухоотводчики на коллекторах).

Комплектующие

Основным компонентом системы отопления частного дома является отопительный котел:

• твердотопливные модели;
• газовые модели;
• электрические модели;
• модели на жидком топливе.


Схема системы отопления

Также для самостоятельного монтажа необходимо приобрести дополнительные комплектующие, которые могут быть представлены трубами и радиаторами, циркуляционным насосом, расширительным бачком и теплоносителем, воздушным клапаном и другими устройствами .

Особое внимание следует уделить выбору котла отопления, который может отличаться местом установки, конструкцией дымохода, видом используемого топлива, количеством контуров, а также материалами теплообменника .


Проверка элементов системы отопления

Без корректного функционирования всех узлов системы отопления не получится правильно запустить ее. В первую очередь необходимо проверить работу измерительных приборов – термометров и манометров.

Также необходимо проверить функционирование защитных элементов. Система может не запуститься, если седла выпускного клапана или воздухоотводчика не двигаются из-за известкового налета или ржавчины. По этой причине каждый из них открывается вручную.

Давление в воздушной камере контролирует расширительный бачок, оно должно превышать номинальное значение в системе на 5-7%. Если конструкция бака позволяет менять мембрану, ее следует разобрать и проверить, в каком она состоянии.

Стоимость услуги по запуску системы теплоснабжения в частном домовладении зависит от многих факторов и определяется в индивидуальном порядке.

• Автор: Мария Сухоруких
• Печать

Оценка Статья:

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, в среднем: 0 5)

(0 голосов, в среднем: 0 5)

(0 голосов, в среднем: 0 5)

9

(0 голосов. с друзьями!

Варианты циркуляции жидкости

Системы с вариантом естественной циркуляции не позволяют обеспечить быстрый и полный обогрев больших площадей, что связано с недостаточной скоростью передачи нагретого теплоносителя по трубопроводу и радиаторам. Неправильное место установки расширительного бака может привести к замерзанию воды, а влага часто вызывает коррозионные изменения металлических компонентов.

Принудительная циркуляция теплоносителя позволяет обустроить систему «теплый пол», а также широко применяется при необходимости установки оборудования косвенного нагрева.


Схема закрытой однотрубной системы отопления

Кроме всего прочего, при закрытой системе циркуляции жидкости насосное оборудование и расширительный бак можно компактно разместить внутри одного помещения, что минимизирует риск замерзания теплоносителя.

Вариант с принудительной циркуляцией является наиболее предпочтительным и позволяет не только контролировать скорость движения жидкости по системе, но и регулировать температуру нагрева с помощью термостатических клапанов.

Подготовительный этап

Как правило, в теплое время года сооружение теплоснабжения не используется. Поэтому, прежде чем запускать отопление в частном доме, нужно убедиться в целостности и надежности его элементов и выполнить ряд подготовительных работ. Перед использованием закрытой системы отопления нужно определить отклонение ее фактических показателей от расчетных параметров.

По правилам подготовка к отопительному сезону осуществляется в определенной последовательности. В первую очередь проводится визуальный осмотр коммуникаций и отопительного оборудования. Для собственника недвижимости вопрос, как запустить радиатор, не должен стоять на первом месте. В первую очередь ему необходимо убедиться в отсутствии механических повреждений на корпусе устройства и проверить надежность его подключения к трубопроводу.

Также перед запуском системы отопления проводится ряд профилактических мероприятий:

1. Проверка состояния системы дымоудаления. Для запуска котла в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости очищают от сажи и проверяют целостность трубы. В кирпичной конструкции поврежденные элементы при необходимости заменяют. На оцинкованных трубах удаляется ржавчина, если она есть.
2. Визуальный осмотр труб. Без этого запускать систему отопления опасно. Необходимо выяснить, насколько герметичны трубы, есть ли трещины или заметные дефекты.
3. Контроль состояния батареи. Управляющая компания перед запуском отопления в многоквартирном доме должна предупредить об этом жильцов, а они должны проверить целостность радиаторов. Отдельные устройства нельзя отключать от сети отопления. При заполнении трубопроводов следить за отсутствием утечек теплоносителя.

Выбор подходящего оборудования

При выборе оборудования, которое будет использоваться при обустройстве системы отопления, необходимо учитывать множество факторов, в том числе площадь помещения, коэффициент теплопроводности стен и режим работы.

Котлы

Основные параметры отопительного котла представлены его мощностью и видом используемого топлива:

• На каждые 10 м2 отапливаемой площади в утепленном частном доме с высотой потолков не более трех метров, Потребуется 1 кВт мощности котла. При необходимости можно прибегнуть к помощи проектировщиков, которые выполнят правильные теплотехнические расчеты с учетом всех факторов окружающей среды.
• Топливо может быть жидким или дизельным, а также представлено электричеством, магистральным или баллонным газом. Но наибольшее распространение получили твердотопливные котлы, работающие на коксе, пеллетах, дровах или угле.

Не менее важными критериями выбора являются материал изготовления, а также способ монтажа. Современные и очень простые в эксплуатации котлы могут быть настенными и напольными, одноконтурными и двухконтурными, энергонезависимыми и энергозависимыми, с принудительной или естественной тягой.

Трубопровод

Решающее значение в целостности системы отопления отводится трубопроводу, обеспечивающему движение теплоносителя и его доставку к радиаторам. Трубопровод должен быть максимально прочным и долговечным, а также иметь ремонтопригодность.


Оптимальный тепловой режим определяется герметичностью и качеством трубопроводной системы, поэтому при выборе труб необходимо обращать внимание на следующие параметры:

• вариант прокладки и расположения труб;
• средняя температура охлаждающей жидкости;
• Индикаторы давления внутри трубопроводной системы;
• конфигурация системы отопления.

Трубопроводы отопления в частном доме могут быть металлическими, пластиковыми и металлопластиковыми. Первый вариант представлен медными и стальными трубами, но лучше всего использовать оцинкованные изделия, менее подверженные коррозионным изменениям. Цинкование может быть диффузионным или горячим.

Организацию системы отопления с естественной циркуляцией чаще всего проводят оцинкованными, нержавеющими или стальными трубами, соблюдая необходимые уклоны. Наиболее современным, удобным в эксплуатации и обслуживании вариантом является использование труб на основе армированного полипропилена. Такие трубопроводы могут быть не только внешними, но и внутренними, благодаря высокому качеству и долговечности материала.

Если в доме помимо штатной системы отопления есть еще и тепловой аккумулятор, полы с подогревом и бассейн, то без гидравлической стрелки для отопления не обойтись. Узнайте больше о функциях этой системы.

Как перевести Гкал в кВт и наоборот, читайте далее. Формулы и примеры.

В случае аварийной ситуации предохранительный клапан в системе отопления сбрасывает давление для предотвращения прорыва. Подробнее о том, как работает такой клапан, вы узнаете из этого материала.

Аккумуляторы тепла

Аккумуляторы тепла обеспечивают накопление тепловой энергии в процессе ее избыточной выработки источником, а также дальнейшее использование при необходимости. Следует отметить, что устройства для аккумулирования тепловой энергии необходимы только для котлов, работающих в периодическом режиме. .

Эти приборы включают угольные или дровяные котлы. Бесперебойно работающее оборудование, представленное газовыми или электрическими моделями, имеет непрерывные системы подачи топлива, поэтому не нуждается в аккумулировании тепла.


Аккумулятор тепла изнутри

Теплоноситель может быть представлен не только водой, но и антифризом. Для сохранения тепла емкость батареи необходимо дополнительно утеплить слоями качественного теплоизолятора и установить на теплое основание. Герметичный бак должен иметь пару отверстий для подключения трубопроводов.

Тепловой аккумулятор подключается к системе отопления параллельно котлу патрубками подачи и обратки. Обязательным условием правильной организации является использование качественной арматуры.


Воздушный вариант – старый проверенный способ

Следует отметить, что он относится к древнейшим способам обогрева и был популярен еще до нашей эры. Конечно, за этот период многое изменилось и улучшилось, но суть метода осталась прежней. В этом случае для обогрева используется теплый воздух, который подается в дом. Воздухонагреватели выполняют роль нагревательных устройств.

Нагреватели для подачи теплого воздуха в дом

Температура нагрева очень легко регулируется, и вы можете сделать ее минимальной, например, днем ​​или если собираетесь уехать на несколько дней, а когда вернитесь, увеличьте его до требуемых пределов. Эта система оптимальна для помещений с повышенной влажностью, так как сушит воздух, но если такой необходимости нет, то стоит просто использовать ее совместно с увлажнителями. Кроме того, более сложные системы оснащены ионизаторами, очистительными фильтрами и могут подавать охлажденный воздух жарким летом, тем самым обеспечивая наиболее благоприятный микроклимат круглый год. Вы также можете совместить этот вид с дровяной печью, так легко отапливать дом, даже если произошел сбой с центральной системой. Да и установка отопления такого рода не вызовет особых сложностей.

Недостатки следующие. Из-за принудительной тяги в помещение может проникать пыль с улицы, а фильтры быстро засоряются и требуют замены. Так что это отопление не подходит для жителей промышленных зон. Приготовьтесь к тому, что если вентилятор выйдет из строя, дом быстро остынет. А если в систему попадает угарный газ, то он очень быстро распространяется по дому.

Выполнение работ

Уровень сложности самостоятельного монтажа системы отопления в частном доме напрямую зависит от многих факторов, в том числе от типа трубопровода и установки котла, а также от способа циркуляции теплоносителя.

Установка котла

Сначала устанавливается отопительный котел. Для этого необходимо установить бетонную или асбестоцементную подложку. Проще всего монтировать газовые и электрические навесные модели. Как правило, такие устройства комплектуются специальными креплениями, рассчитанными на вес и габариты устанавливаемого отопительного оборудования.


Жидкотопливный котел в системе отопления

Самостоятельно установить напольный твердотопливный котел несколько сложнее. Место, отведенное под установку такого котла отопления, обязательно заливается слоем стандартной бетонной стяжки толщиной не менее сантиметра.

Выполненная стяжка и установленная нижняя часть котла должны максимально плотно соприкасаться, а зазоры устранить с помощью специального термостойкого герметика.

Установка радиаторов отопления


Перед установкой необходимо убедиться, что приобретаемые модели соответствуют требованиям безопасной эксплуатации устройств:

• Радиаторы биметаллические рассчитаны на 35 атм.; Радиаторы стальные
• рассчитаны на 6-9 атмосфер; Чугунные радиаторы
• рассчитаны на 10-15 атм.; Алюминиевые радиаторы
• рассчитаны на 16 атм.

Монтаж радиаторов отопления необходимо начинать с установки кронштейнов, которые крепятся дюбелями к стене. Оптимальным вариантом расположения обогревателя является установка в подоконнике с учетом следующих основных требований:

• расстояние радиаторной батареи от вертикальной поверхности, изображаемой стеной, 2 см или чуть более;
• расстояние от подоконника и нижней горизонтальной поверхности, представленной полом, в пределах 10-20 см.

Поверхность предварительно размечается под крепеж с соблюдением уровня по вертикали и горизонтали. Затем в соответствии с уже сделанной разметкой устанавливаются радиаторы, проверяется отсутствие уклонов, которые могут препятствовать движению теплоносителя.

Важно помнить, что для обустройства системы отопления в частном доме нормальным считается давление в две-три атмосферы, поэтому смонтированный радиатор должен легко выдерживать такие нагрузки.

Сварка полипропиленовых труб


Полипропиленовые трубопроводы отлично подходят для самостоятельного выполнения системы отопления в частном доме.

Отличаются длительным сроком службы, не подвержены образованию ржавчины и гниения, имеют малый вес, а также могут быть установлены вручную, без привлечения специалистов.

Для создания системы отопления на основе армированного полипропилена потребуется приобрести арматуру, представленную уголками, тройниками, байпасами, переходниками и муфтами.

Сваривать полипропиленовые трубопроводы необходимо специальным приспособлением, называемым паяльником или сварочным аппаратом. Пара элементов нагревается инструментом до температуры плавления, после чего совмещается в горячем состоянии.

Для качественного нагрева внутренней части используется оправка, а наружная поверхность нагревается с помощью втулки. Если сварка или пайка выполнены правильно, то полученное соединение отличается прочностью и высокой надежностью.

Температура нагрева, необходимая для пайки, устанавливается на регуляторе сварочного аппарата. Армированные полипропиленовые трубы свариваются при температуре 260°С.

Даже если вы хотите доверить монтаж систем отопления специалисту, необходимо знать о некоторых нюансах устройства системы отопления.

Пошаговую инструкцию по изготовлению термостата для системы отопления вы найдете по ссылке.

Если радиатор не нагревается.

Если из радиатора идет вода, но радиатор все равно не греет – в чем причина? При неаккуратном монтаже мусор может попасть внутрь труб и скапливаться в тонких местах, например, в клапанах. Нам придется очистить его. Закрываем оба вентиля на холодном радиаторе. Ослабляем накидные гайки на клапанах. Аккуратно сливаем воду из радиатора.

Если давление в системе рабочее, то можно резко открыть кран на подающей трубе, при этом мусор следует вынести струей воды. Ставим радиатор на место, открываем оба вентиля, снова травим воздух через кран Маевского… ну, думаю, все и так достаточно ясно. После таких манипуляций должно появиться два положительных результата:

1) прогреть все радиаторы;

2) у вас есть привычка работать аккуратно, не допуская попадания мусора в трубы.

Также: разница между подачей и обраткой для нормально работающей системы составляет 15-20 градусов. Не больше. Но это также зависит от температуры окружающей среды в период запуска. В холодное время года системе необходимо будет, так сказать, «разогнаться». И имеет смысл соблюдать разницу между подачей и обраткой, когда в помещении установится температура.

Вот и все, ничего сложного. Если система отопления собрана правильно, то других проблем быть не должно, и система отопления должна запускаться без проблем .

Даже мелкий ремонт одного из радиаторов или труб отопления неизбежно связан с полным сливом теплоносителя из системы отопления. После окончания работы вам нужно будет заполнить контур водой. Возникает вопрос – как правильно запустить отопление? Какой температуры должна быть вода, с какой скоростью должна наливаться жидкость? Как подготовить и промыть домашнюю теплосеть? Лучше, если работу выполнят мастера – придется учитывать множество факторов.

Запуск

На первом этапе обязательно провести визуальный осмотр трубопроводной системы и радиаторов отопления, а также проверить дымоход. Затем система заполняется охлаждающей жидкостью через специальный субблок, который находится в самой нижней точке.

Для удаления пузырьков воздуха из системы открывают краны Маевского.

При заполнении системы теплоносителем проводится опрессовка.

После полного заполнения системы охлаждающей жидкостью выполняется ряд мероприятий:

• открывается клапан внизу котла отопления;
• проверяются значения давления, которые не должны превышать трех атмосфер;
• после нагрева теплоносителя открывается клапан подпитки и удаляются воздушные пробки с помощью клапана Маевского.

Радиаторы отопления запускаются фактически дважды: при заполнении системы теплоносителем и при включении котла отопления. Необходимо контролировать работу системы отопления в процессе эксплуатации, периодически проверяя значения на приборной панели или путем визуального осмотра всех узлов.

Процедура перед запуском системы отопления

Открыть кран на расширительном баке.

Открыть краны, перекрывающие теплоноситель на подаче и обратке от котла.

Важно! Перечисленные краны всегда должны быть открыты; после запуска системы маховички с них лучше всего снять полностью и убрать «на видное место».

На блоке безопасности вообще не должно быть кранов.

Откройте вентили на всех радиаторах. И закрой краны Маевского.

Если система отопления с коллекторами, то открыть краны и на коллекторах (на подаче и обратке, а не на подпитку и слив системы).

Если есть автоматические воздухоотводчики, проверьте, открыты ли они: сверху на них есть черная заглушка, ее нужно открутить, чтобы воздух мог выйти.

Особенности водяного отопления

На сегодняшний день можно выделить две большие группы водяного отопления, это двухтрубные и однотрубные конструкции. В случае со вторым вариантом следует отметить, что он дешевле и проще. Достаточно хорошим решением будет установка такого в одноэтажном доме, но в случае достаточно больших площадей, в частности нескольких этажей, наиболее подходящим вариантом будет двухтрубная система отопления.


В зависимости от выбора системы отопления зависит нагрев батарей

Как правильно подобрать радиаторы отопления для частного дома?

Аккумуляторы бывают следующих типов:

• чугунные;
• алюминий;
• сталь;
• биметалл.

Чугунные из-за большого веса и малой площади нагрева постепенно вытесняются биметаллическими радиаторами, срок службы которых составляет 50 лет. Они состоят из внутренней стали и внешней алюминиевой начинки.

Одной секцией можно обогреть 2 м2 площади помещения. Таким образом, для комнаты площадью 20 м2 нужно купить 10 секций. Количество алюминиевых стальных или чугунных радиаторов рассчитывается по тому же принципу.

Для того, чтобы рассчитать количество труб для индивидуальной системы отопления, необходимо нарисовать масштабную схему. Поднесите к нему все батареи и трубопроводы. Так проще будет посчитать количество тройников, уголков, обратных клапанов, термостатов, кранов.

Отопление частного дома своими руками

Давно прошли те времена, когда частный дом можно было обогреть только печкой. Отсутствие большого количества горячей воды, необходимость топить печь и поддерживать огонь мало способствовали жизни за городом. Собственно поэтому многие стремились переехать в комфортабельные многоэтажки, где отопление и горячее водоснабжение были централизованными.

Сегодня многое изменилось – обилие и выбор современного отопительного оборудования позволяют делать самодельное отопление

своими силами, даже без привлечения профессионалов. Сейчас, наоборот, проживание в коттеджах считается приоритетным, так как горячая вода есть круглый год, а теплоснабжение всегда можно включить, не дожидаясь решения ЖКХ.

Всего выделяется 3 основных энергоносителя – газ, твердое топливо и электричество. О каждом из них, а также о том, как правильно раструбить котел и обеспечить подачу тепла к различным узлам, мы расскажем в этой публикации.

Купить полностью систему отопления не получится ни в одном магазине. Можно подобрать какие-то части и собрать их в систему, можно купить материалы и сделать котел и обвязку полностью своими руками. Неважно, по какому пути вы решите ехать, предварительно нужно определиться со следующими параметрами:

• какой вид топлива предполагается использовать;
• какое топливо экономически выгоднее.

Материалы для труб

В системе водяного отопления применяются трубы из различных материалов: металлические , оцинкованные , из нержавеющие стали , медные , полимерные (металлопластиковые, полиэтиленовые, полипропиленовые армированные алюминием). Поговорим об основных категориях подробнее.

Металлы

Трубы металлические Не лишены существенного недостатка Обладает плохой коррозионной стойкостью. С другой стороны, нержавеющие и оцинкованные материалы очень устойчивы к образованию ржавчины, и их монтируют на резьбовых соединениях.

При прокладке трубопровода из стали потребуется квалификация и опыт работы … Но сейчас, с появлением металлопластиковых и полипропиленовых изделий, устаревшие уже не так часто используются.

Медь

Медные трубы работают при очень высоких температурах и высоком давлении, они долговечны и надежны.

Трубы медные монтируются высокотемпературной пайкой , припоем с содержанием серебра. Их можно замаскировать в стенах здания при проведении отделочных работ. Работа с материалами требует высокий профессионализм … Медь обычно используется в элитном строительстве из-за ее дороговизны.

Полимерные

Полимерные (полипропиленовые, полиэтиленовые) трубы удобны и просты в монтаже. Они прочны, устойчивы к коррозии, имеют гладкую внутреннюю поверхность, поэтому на ней не откладываются отложения минеральных солей.

Металлопластиковые

Трубы железопластиковые состоят из слоя алюминия и двух слоев пластика – внутреннего и внешнего. Они монтируются с помощью резьбовые соединения без сварки , либо на прессовых соединениях, что значительно удешевляет монтаж. Но есть у существенный недостаток — высокий коэффициент теплового расширения.

Простыми словами – если у вас долгое время в трубе была только горячая вода а потом подключили холодную , то соединения могут течь .

поэтому нежелательно даже временно отключить котел во время отопительного сезона и размораживайте систему отопления, так как это может привести к повреждению трубопровода. Еще одна причина течи – при изгибе трубы под острым или даже прямым углом алюминиевый слой может треснуть.

Выбор котельной установки отопления

Выбор котла также играет ключевую роль. Выбирать приходится среди электрических, газовых котлов, конструкций, работающих на жидком или твердом топливе.

Чаще всего устанавливаются газовые котлы. В первую очередь в целях экономии и за счет удобства использования.

Бывает, делают электрообогрев своими руками. Средств в этом случае придется потратить значительно больше, зато выгода видится в бесперебойной подаче электроэнергии и в отсутствии необходимости постоянно подавать топливо.

•
  Монтаж труб отопления: способы разводки и правила размещения системы отопления (125 фото)

• Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)

• Самодельные котлы отопления – лучшие проекты и пошаговый мастер класс по строительству котлов отопления своими руками (135 фото)

Монтаж отопления в частном доме. Монтаж систем отопления в частном доме. Индивидуальный подход к проектированию

Самостоятельный монтаж систем отопления для частного дома на первый взгляд может показаться очень сложным. Однако нет ничего невозможного. Главное правильно понять основные принципы этого процесса и тщательно к нему подготовиться.

Правильный монтаж отопления коттеджа или дома начинается с точного расчета необходимой мощности отопительного оборудования и выбора эффективного варианта системы отопления в конкретном случае. Чтобы не ошибиться, необходимо получить консультацию специалиста. Исправлять ошибки будет очень сложно и дорого.

Не принимаете горячую ванну дома? Вы когда-нибудь думали об установке солнечной системы отопления? Инженер поясняет, что дожди не повреждают отопление, потому что система имеет автономию двое суток. «По истечении этого срока котел начинает работать как электронагреватель». Оборудование Система состоит из солнечных коллекторов – пластин, которые улавливают тепло солнца и нагревают воду из термального резервуара – бойлера, который хранит и хранит горячую воду для последующего потребления.

Этот объем определяется в соответствии с потребностью в горячей воде от места, где она будет установлена, и учитывает некоторые пункты, такие как: количество пользователей, продолжительность и количество ежедневных ванн, точки использования горячей воды , размеры бассейна и др.

В жилых домах частного сектора монтаж систем отопления производится индивидуально. Основным компонентом системы является жидкость, пар или газ, которые по трубам передают тепло отопительным приборам. Паровое отопление основано на циркуляции пара, образующегося при нагревании воды. Превращаясь в конденсат, пар движется от нагревательных приборов к котлу, затем вновь нагревается. Такая система малоэффективна и создает много проблем. Поэтому сейчас запрещено устанавливать паровое отопление в жилых домах.

Как это работает? По словам Александра, наиболее используемая система работает с естественной циркуляцией и работает как термосифон. Законы физики заставляют воду течь через собирающие пластины. В самой высокой точке чуть ниже крыши находится водяной бокс, в котором бак с горячей водой всегда полон.

Холодная вода из этого резервуара направляется на сбор пластин, которые нагреваются за счет накопления солнечного тепла. Проходя через плиты, вода нагревается. После нагрева вода возвращается в резервуар, поднимаясь, становясь легче и прижимаясь к холодной воде. В этом цикле вода нагревается до тех пор, пока не будет использована.

Воздушное отопление- это прежде всего “теплый пол”. Требует значительных энергетических затрат, установка данной системы не всегда возможна.

Водяное отопление – самый удобный и эффективный на данный момент способ обогрева частного дома. Монтаж данного вида отопления можно осуществить самостоятельно.

Когда кран внутри дома выпускает, например, литр горячей воды, это количество сразу же наполняется в резервуар. Нет головной боли. Система отопления может быть установлена ​​в жилых домах, магазинах, отелях и прачечных, прачечных, клубах и для подогрева бассейнов и обеспечивает экономию электроэнергии в среднем на 50%. По словам инженера, это значение распространяется и на другие способы нагрева воды. Это самое большое преимущество солнечного нагревателя, который также обеспечивает ванну большого объема с более высокой температурой.

Водяное отопление

Монтаж отопления, водоснабжения, канализации в коттедже или строящемся доме выполняется параллельно. Поскольку технологии схожи, инструменты и оборудование требуются одинаковые.

Для оснащения отопления жидким теплоносителем необходимы:

• водогрейный котел;
• циркулярный гидронасос, гоняющий жидкость по системе от котла к радиатору; для антифриза требуется насос большего размера;
• демпферный бачок регулирует подачу жидкости за счет эластичной мембраны, прогибающейся под давлением воды;
• контур системы отопления состоит из батарей и труб обогреваемого водопровода;
• отопительные приборы – батареи и т.п.;
• первичные измерительные преобразователи (датчики и регуляторы) для контроля внутренней температуры системы и обеспечения бесперебойной работы отопления.

Стоимость по-прежнему высока из-за использования дорогих и импортных материалов, таких как медь и алюминий, сказал он. «И именно цена до сих пор не позволяет получить систему по более низкой цене покупательной способности». Чтобы увидеть фотографии, наведите на них курсор.

Большинство современных котлов оснащены точками слива для облегчения слива контура отопления. Первым делом нужно найти сливной клапан вашего котла, обычно расположенный рядом с предохранительным клапаном. Прежде чем открывать этот сливной клапан, убедитесь, что ваш котел находится в состоянии покоя и оснащен ведрами для сбора сливаемой воды.

Для работы потребуются следующие инструменты:

• электродрель или перфоратор;
• молоток;
• отвертка;
• рулетка;
строительный уровень
• ;
• Набор разводных ключей.

Разновидности котлов

Тип отопительного котла определяется видом топлива, на котором он работает. Чтобы правильно выбрать энергоноситель, необходимо ознакомиться с основными характеристиками котлов различных категорий.

Слив контура отопления системы без точек слива

Чтобы активировать слив, откройте сифон на одном из радиаторов, расположенных в самой высокой точке вашей установки, чтобы позволить воздуху попасть в контур отопления. Если ваш котел не имеет сливного клапана, то слив контура отопления должен производиться из радиатора, расположенного в самой нижней точке вашей установки.

Для этого закройте кран и обратку вашего радиатора, поставьте емкость под радиатор, откройте крышку радиатора и дайте воде течь столько, сколько необходимо. Когда давление упадет, откройте конденсатоотводчики на других радиаторах. После полной разрядки контура закройте все выпускные клапаны.

Установка котлов отопления, работающих на брикетах или поддонах, то есть на твердом топливе, обычно производится в зданиях площадью не более 100 м². Твердое топливо – торф, дрова, поддоны или уголь – доступны по цене. Тем не менее, он требует места для хранения. Ведь камеру сгорания твердотопливного котла необходимо заполнять каждые 10-12 часов. Этот котел требует периодической чистки.

В дополнение к жидкому топливу и газу, возобновляемые источники энергии, такие как древесные гранулы или солнечная энергия… Не существует универсального решения для отопления, подходящего для всех квартир или домов. Вы должны получить представление о доступных технологиях и их возможностях. Вы сможете лучше выбрать систему, которая наилучшим образом соответствует вашим потребностям.

Инвестиции и долгосрочные сбережения

С вашей помощью вы сможете определить тип отопления, наиболее подходящий для вашего дома. Выбор технологии или источника энергии, который соответствует вашим потребностям, зависит от ряда факторов. Например, пространство, необходимое для установки, является важным аспектом.




Пиролиз – современный вариант твердотопливный . Пиролизный котел может несколько дней работать без ручной заправки, так как топливо подается автоматически. Эффективность пиролизного нагрева повышается за счет сжигания не только топлива, но и выделяемого газа.

Стоимость системы отопления. Чтобы получить представление об общей стоимости, необходимо знать первоначальную стоимость, включая установку. Кроме того, вы должны учитывать будущие эксплуатационные расходы. Поскольку стоимость возобновляемых источников энергии относительно низка, вы можете амортизировать более высокие первоначальные затраты всего за несколько лет. Региональное государственное финансирование помогает снизить затраты при выборе возобновляемого источника энергии.

Используйте таблицу для сравнения основных характеристик различных видов отопления. В соответствующих ссылках. Предполагается, что арендатор получил оборудование для отопления и горячего водоснабжения в исправном состоянии и должен заботиться о них в «хорошей отцовской семье». Перед подписанием арендатор также имеет право запросить у собственника сертификаты соответствия на отопительные и водогрейные котлы, а также подтверждение того, что их Техническое обслуживание проводилось вновь сертифицированной компанией.

Жидкое топливо – керосин, солярка или мазут, чаще применяется в степных районах. Котлы, работающие на жидком топливе, не требуют частой загрузки. Они отлиты из чугуна, поэтому достаточно тяжелые. Хранить топливо необходимо по ГОСТ 1510-84.

При наличии газовой магистрали целесообразнее установить газовый котел отопления. Газ самое дешевое топливо. При отсутствии в доме центрального газоснабжения возможна установка котлов отопления, работающих на био- или сжиженном газе. Такие котлы должны быть зарегистрированы в Ростехнадзоре. Они должны устанавливаться только квалифицированным персоналом.

На уровне системы отопления

В общем, арендатор должен реагировать и брать на себя ответственность. Затраты на ущерб, вызванный небрежностью, затраты на замену и ремонт из-за коррозии оборудования связаны с затратами, связанными с закупоркой отводящего трубопровода сточных вод, когда это происходит из-за отсутствия технического обслуживания. Поддержание и содержание в исправном состоянии очагов, подголовников, дверных коробок и дымоходных полок контролируют давление воды в установке и начинают чистку радиаторов, при необходимости осуществляют и берут на себя в полном объеме расходы на регулярное техническое обслуживание приборов отопления и ГВС , а также содержание эвакуационных каналов, предоставление показаний опросов; в противном случае собеседования не будут завершены и владелец может позаботиться о них, потребовав от арендатора оплаты расходов на содержание и дополнительный ремонт, уведомив об этом владельца заказным письмом. Поэтому обязанность по обслуживанию газовых конвекторов лежит исключительно на арендаторе.

Принципиальная схема системы отопления жилья

Одноконтурные водогрейные котлы применяются только для отопления помещений. Для горячего водоснабжения установлен специальный котел. Отопление и горячее водоснабжение осуществляется за счет двухконтурной системы.

Распределение без циркуляции не обеспечивает отвод охлажденной воды. Батареи нагреваются неравномерно. Температура в них падает по мере удаления от котла. Эффективность такой системы низкая; требуемая температура практически невозможна.

В случае бытовых установок для производства горячей воды

Ежегодно проводить масштабирование и техническое обслуживание этих приборов и выдавать сертификаты, подтверждающие их достижения. поддерживать и поддерживать в исправном состоянии «бойлер», фитинги, вентили, фурнитуру и эмаль ванн, раковин и биде, прочищать газовые отверстия и заменять, при необходимости, грязные уплотнители и вентили.

Установка системы отопления

Если арендатор решит установить другую систему отопления, он должен это сделать.

Обязательное предупреждение и получение согласия его владельца перед началом такой работы, соблюдение императивных административных правил и норм, действующих в соответствии с условиями найма и требованиями техники безопасности, чтобы нести расходы по установке, техническому обслуживанию и ремонту, Однако, по взаимному соглашение, владелец и арендатор могут также.

• Обсудите долю стоимости работы, которую они выполняют.
• Согласитесь подписать арендную плату.

Установка индивидуальной системы отопления никоим образом не может привести к увеличению нагрузки, которую могут нести другие жильцы здания.




Двухтрубная циркуляционная разводка снабжает отопительные приборы трубами для подачи горячей и отвода охлажденной воды. Все батареи нагреваются до одинаковой температуры. Разводка коллекторного типа предполагает подключение по 2 трубы к каждому отопительному прибору. Трубы подключаются к котлу через коллектор без межсоединения.

Пример: пассажир решает установить в своем жилище, оборудованном радиаторами, работающими от коллективного газового котла, камин на открытом дереве или керосиновую печь для комфорта. В этом случае, получив согласование и письменное согласие его владельца, он должен.

Дополнительная или одновременная система отопления

Узнайте об энергоэффективных возобновляемых источниках энергии, зеленом строительстве, экологическом обновлении, акустическом планировании наследия. Получите информацию от соседей и договоритесь о завершении работ в их доме и потенциальных неудобствах работы, чтобы перенести расходы на это имущество в его дом и остальную часть здания, чтобы покрыть его расходы на обслуживание выхлопной трубы. В случае дополнительных обогревателей или параллельных устройств арендатор должен.

Предварительные расчеты

Монтаж систем отопления требует тщательного расчета всех основных параметров, позволяющих определить требуемую мощность отопительного котла, диаметр труб и объем отопительных приборов. Сначала определяется общий объем дома в кубометрах, включая все неотапливаемые помещения. Радиаторы не устанавливаются в санузлах, кладовых, коридорах и т. д. Но определенный процент тепла потребляется этими помещениями.




Предположим, что затраты на установку и установку связаны с затратами на содержание и обслуживание. Пример: В здании, оборудованном системой центрального отопления, работающей от газового котла, несколько блоков также оборудованы отдельными деревянными кассетами, которые в основном не используются. Жильцы в основном пользуются газовым отоплением.

Теперь один из жильцов хочет использовать этот дрова. В этом случае газовый котел, питающий систему центрального отопления, необходимо обслуживать каждые три года. Стоимость этой услуги распределяется владельцем между разными арендаторами с помощью счетчика расходов. Обогреватель арендатора, используя отдельную деревянную кассету, может попросить владельца освободить от стоимости интервью. С другой стороны, он отвечает за более регулярное техническое обслуживание своей кассеты и дымохода. Он обязан взять на себя ежегодное обслуживание своей системы отопления и нести расходы.

Требуемое количество энергии на 1 м³ – показатель, зависящий от климатических условий региона. Для умеренного климата начальная мощность котла составляет 40 Вт/м³. К полученному результату необходимо добавить не менее 20%, чтобы котел не работал на пределе своих возможностей.

Объем радиатора рассчитывается для каждой комнаты отдельно. Для этого первоначальная мощность котла умножается на объем помещения. 20% результата добавляется. Полученную цифру необходимо разделить на мощность 1 ребра выбранного радиатора. Полученное значение, округленное до целого значения в большую сторону, покажет необходимое количество секций радиаторов в помещении.

Как можно больше используйте газ: Поскольку значительная часть газа приходится на системы отопления и горячего водоснабжения, рекомендуется обеспечить как можно больше газа, так как это наименее затратный метод отопления и производства горячей воды. Вы можете посоветовать своим пользователям избегать отопления масляной печью или автономным обогревателем с электрическим приводом. При рассмотрении затрат следует избегать электричества; масла следует избегать.

Система центрального отопления для обеспечения комфорта

Централизованное отопление относится к установке, которая обогревает весь дом от одной точки обогрева. Котел вырабатывает тепло, которое затем передается по гидравлическому контуру для достижения или рассеивания полов. Котел может работать на газе, электричестве или электричестве.

Подробнее о трубах

Монтаж отопления и водоснабжения осуществляется с использованием металлических, медных, полипропиленовых или металлопластиковых труб. От котла к отопительному контуру проложены только металлические трубы. Хотя они постепенно ржавеют. Медные трубы должен устанавливать специалист с опытом и соответствующим оборудованием.

Трубы металлопластиковые изготавливаются из алюминия с пластиковым покрытием. Их можно собрать своими руками. Такие трубы имеют малый удельный вес и высокую надежность.

Водяное отопление вне конкуренции по сравнению с другими видами систем отопления!

Благодаря своей универсальности и экономичности система применяется:

• в комплекте с печами и различными котлами;
• в домах и квартирах;
• для больших и малых площадей.

Водяное отопление в частном доме другое. Разберемся в тонкостях монтажа и подбора оборудования. Но сначала давайте посмотрим, как работает эта система.

Принцип работы водяной системы прост: когда котел нагрел воду, она по трубам расходится в комнаты и отдает тепло радиаторам отопления.

Батареи нагревают воздух в помещении, а остывший теплоноситель возвращается в котел для повторного нагрева. Цикл повторяется.

Вместо воды использовать антифриз жидкий . Котел для организации отопления дома может быть:

• газовый;
• электрический;
• твердое топливо;
• жидкое топливо.

Сегодня также набирает обороты альтернативная энергетика: ветряки, компактные ГЭС и солнечные коллекторы.

Вода в системе должна постоянно циркулировать. Это достигается двумя способами:

1. Естественная циркуляция.
2. Принудительная циркуляция с помощью циркуляционного насоса.

Естественная циркуляция

В первом случае большую роль играет разница температур между нагретой водой на выходе из котла и охлажденной водой на обратке.

Плотность горячей воды меньше и она поднимается вверх по стояку. Еще более горячая вода вытесняет его и перемещает дальше по системе труб. КПД такой системы ниже, чем в варианте с насосом.

На прогрев батарей уходит больше времени, а для прогрева дальних помещений нужно больше обогревать.

Для эффективной работы перепад температур должен быть не менее 25 0 С. А расстояние между котлом и радиаторами от 3-х метров. Длина всего трубопровода будет зависеть от размера дома и мощности котла, но если он окажется длиннее 20-30 метров, то скорость циркуляции окажется низкой.

Чтобы соблюсти все расстояния, домовладельцы иногда идут на хитрости, например, размещают бойлер в подвале.

Но, если это сделать никак нельзя, а расстояние от котла до батарей небольшое, можно использовать трубы большего диаметра.

Принудительная циркуляция

Прогоняет воду через системный циркуляционный насос. И в этом случае домовладельцам не нужно ждать, пока вода хорошо прогреется, чтобы в доме стало теплее. Насос начинает работать вместе с котлом, и помещение быстро прогревается.




Двухтрубная система с принудительной циркуляцией

Недостатком данного варианта является энергозависимость. Другими словами, если у вас часто отключают свет, вам необходимо позаботиться об источнике бесперебойного питания.

Выбор оборудования

Основные компоненты системы:

• котел;
• трубы,
• расширительный бачок.

Дополнительные элементы, устанавливаемые не во всех случаях:

• радиаторы;
циркуляционный насос
• ;
манометр
• ;
• термостат;
• клапаны предохранительные;
• автоматический воздухоотводчик.

Бойлер

Нагреватель – основной элемент системы. Невозможно в рамках одной статьи представить всю информацию по выбору между: электрическими и твердотопливными котлами; газовый котел и жидкое топливо. А также варианты с кирпичной печью: голландская, шведская и др. Выбор котла будет зависеть от многих факторов, пожеланий и средств владельца.

Остановимся на выборе мощности обогревателя.

Принято считать, что на 10м 2 помещения необходим 1 кВт мощности. Но это при условии, что высота потолков до 3 метров, а дом, окна и двери очень хорошо утеплены.

На практике котел берется с запасом мощности (сильные морозы тоже испытание для системы отопления).

Схема следующая:

• Дом 60-200 м2. Котел = до 25кВт.
• 200-300м 2 = 25-35 кВт.
• 300-600м 2 = 35-65 кВт.
• 600-1200м 2 = 100 и более кВт.

Если выбор пал на водяное электрическое отопление частного дома, нужно учитывать, что не каждая сеть выдержит котел большой мощности.

Трубы

Каждый материал труб имеет свои сильные и слабые стороны.

Например, сталь сильно подвержена коррозионным процессам, поэтому оцинкованная или нержавеющая сталь, хотя такие трубы дороже. Обычные стальные трубы свариваются, а из оцинкованной и нержавеющей стали собираются на резьбовых соединениях.




Медные трубы в системе отопления

Медные трубы могут позволить себе только состоятельные люди, но трубопровод из меди прослужит долго и выдержит любые температурные перепады. Соединяют такие трубы обжимными фитингами или высокотемпературной пайкой, припоем с содержанием серебра. В последнем случае монтаж медных труб требует высокой квалификации строителя.

Все чаще используемый пластиковый вариант… Он дешевый, красивый и уж точно не ржавеет! Но они имеют высокий коэффициент расширения при нагреве (если трубы собраны на фитингах, и в них сразу же поступает холодная вода после горячей, они могут дать течь), к тому же трубы при нагреве провисают. Такого недостатка лишены пластиковые трубы, армированные стекловолокном или алюминиевые. Но армированные трубы сильно не гнутся, иначе можно повредить алюминиевый слой.

Собрать пластиковый трубопровод сможет даже новичок в строительном деле, а установка стоит достаточно дешево.

Радиаторы

При отоплении пластиковыми трубами должны быть батареи. Среди радиаторов на сегодняшний день лучшим выбором являются биметаллические конструкции.

Если дом небольшой, а трубы металлические и достаточно большого диаметра, то радиаторов в системе может и не быть.

Дополнительные элементы

1. Расширительный бак служит запасным пространством, куда можно поместить воду, когда ее объем увеличивается при нагреве. Он может быть открытым или закрытым. Для антифриза часто используют закрытый, чтобы он не испарялся.
2. Манометр используется только в системе с закрытым расширительным бачком для контроля артериального давления.
3. Термостаты нужны для системы «теплый пол», чтобы предотвратить перегрев поверхности и равномерно распределять тепло по всем помещениям.

Какие бывают схемы отопления частного дома

Возможны два варианта:

1. Одноконтурные.
2. Двухконтурная схема.

Газовые котлы разных производителей имеют абсолютно разное устройство и даже принцип работы. может самостоятельно регулировать работу системы отопления, тем самым экономя электроэнергию. О том, что такое автоматизация и как она работает, читайте на нашем сайте.

О неисправностях, которые могут возникнуть при использовании газового котла Ferolli, читайте . Коды ошибок и ремонт устройства.

А вот подробная схема подключения теплого водяного пола. Варианты квартир и частных домов.

Одноконтурный

Одноконтурный контур обогревает только дом. Это просто и недорого. Подходит для домов до 100м 2 . В систему входят:

• котел одноконтурный;
• однотрубная разводка;
• радиаторы.




Одноконтурный газовый котел

Однотрубная система может быть улучшена двухтрубной разводкой, насосом и вентилями на радиаторах для регулирования температуры.

Если вам нужно отопление для нагрева воды, то нужно делать либо двухконтурную систему, либо две одноконтурные.

Второй вариант хорош тем, что летом можно нагреть воду, не повышая температуру в доме, для этого потребуется всего четверть мощности котла.

Двухконтурный

Двухконтурная система нагревает как воздух в доме, так и воду для бытовых нужд. Нежелательно использовать жесткую воду из скважины, так как она быстро образует накипь на деталях водонагревателя. Подумайте, сколько контуров вам нужно еще до покупки котла – для каждой системы свой блок.

Разводка труб

При водяном отоплении может быть один из следующих вариантов разводки:

1. Однотрубная.
2. Двухтрубный.
3. Коллектор.

Однотрубная система: вода из котла течет по порядку от одной батареи к другой.

Недостаток системы может ощущаться только тогда, когда необходимо отключить часть системы.

В этом случае вам придется отключить все отопление. Однотрубная система бывает вертикальной и горизонтальной.

В двухтрубном варианте каждый радиатор подключается параллельно системе отопления. Например, чтобы отремонтировать один радиатор, не обязательно сливать всю систему. Вариант считается самым оптимальным для частного дома. Двухтрубная система также может быть вертикальной и горизонтальной. Чаще используются горизонтальные, так как, по мнению многих, они выглядят более эстетично.

Коллекторная система. Вода поступает в коллектор, от которого к каждому радиатору расходятся трубы. Система легко настраивается и разъединяется по частям. Хорошо подходит для теплых полов. Коллектор можно спрятать в специальный шкаф, встроенный в стену. Этот вариант удобен, но стоит дороже двух предыдущих.

Если у вас двухэтажный дом

Вот основные особенности водяного отопления для двухэтажного дома:

• Котел расположен на первом или цокольном этаже. Расширительный бак на втором этаже или чердаке.
• Трубопровод для двухэтажного дома лучше выбрать двухтрубный или коллекторный.
• Общая протяженность системы отопления в двухэтажном доме довольно большая, поэтому необходим циркуляционный насос.

В двухтрубной системе для двухэтажного дома особенно важно, чтобы охлажденный теплоноситель не подавался в общий стояк. Выводится в отдельную трубу, что исключает ситуации, когда до последнего радиатора доходит уже остывшая вода.

В коллекторной системе раздельные схемы отопления, отходящие от общего стояка.

Альтернативные способы

Вариациями на тему водяного отопления можно назвать систему «теплый пол» и плинтусное отопление.

Теплый пол это:

• большая площадь отапливаемой поверхности;
• комфорт для ног;
• возможность регулировать температуру;
• возможность сделать теплый пол только в некоторых помещениях: ванной, детской или кухне;
• комфортное распределение тепла: тепло снизу, прохладно сверху.




Водяной теплый пол при монтаже

Однако и с такой системой много мороки. Если идет строительство или ремонт, систему можно спроектировать сразу, но если дом готов и ремонт сделан, все намного сложнее.

Плинтусное отопление можно назвать гибридом обычного радиаторного отопления и теплого пола. Оборудование спрятано на уровне пола. Интерьер не портится, а воздух прогревается так же комфортно. Кроме того, вариант с плинтусом проще сделать в уже сделанном ремонте.

Монтаж отопления в частном доме своими руками пошагово

Порядок действий следующий:

1. Проект: выбирается схема водяного отопления частного дома, электропроводка, мощность котла, рассчитывается длина труб, подбираются материалы и дополнительное оборудование.
2. Котел устанавливается.
3. Установлены радиаторы, установлены трубопроводы и оборудование;
4. Система работает в тестовом режиме.

Теперь обо всем подробнее.

Дизайн

Вы можете выбрать схему отопления, котел и т.д. Но помните, что чем сложнее система отопления, тем сложнее составить ее грамотный проект.

Доверьте эту работу профессионалам. При проектировании могут учесть ваши пожелания и внести свои коррективы. Кроме того, специалисты составят смету расходов на материалы и работу.

Если система водяного отопления частного дома несложная, и вы планируете все делать самостоятельно, начертите план дома. Укажите все расстояния, расположение радиаторов, труб и т. д.

Старайтесь избегать резких поворотов трубопровода – эти места в будущем станут проблемными. Там поток воды будет затормаживаться, скапливаться грязь и возможны протечки.

После установки котла осуществляется разводка обратки.

• Начало работы с котла.
• Обратные трубы должны быть ниже контура подачи.
• Циркуляционный насос можно установить и на обратку.

Радиаторы:

• Радиаторы размещаются под подоконниками.
• Количество секций зависит от количества радиаторов и размера помещения, но принято брать ширину окна.
• Аккумуляторы крепятся к специальным металлическим скобам.
• Расстояние от подоконника – 12см.
• Расстояние от пола – 10см.

Значения приблизительны, все будет зависеть от габаритов конкретного строения и вкуса хозяев.

После завершения работ систему необходимо промыть. Для этого трубопровод отсоединяется в двух местах. С одной стороны подсоединяется шланг, а другой конец отводится в канализацию.

Проверка системы

Перед началом нагрева вода нагревается до 95 0 С. Испытательные стрельбы должны длиться не менее часа.

После прогона нужно внимательно осмотреть систему – и сразу же устранить дефекты, если они будут выявлены.

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет Вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

Рис. 1. Гравитационная система и методы компоновки



Рис. 2. Гравитационная система с возможностью принудительной циркуляции





Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру батареи. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

• с использованием радиаторных клапанов с термостатом и без него;
• на раздаточный контур с датчиком температуры и без него;
• с использованием системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе



Рис. 6. Регулирование температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
• гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
• в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую ​​организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой



Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано. В данном случае котел-генератор представляет собой отопительный модуль «два в одном», реализующий основной и резервный нагрев с поддержкой автоматических настроек системы. Кроме того, котлы FOCUS рассчитаны на работу с высокозольными пеллетами, а также с гранулами нестабильного качества.

На базе твердотопливных котлов и пеллетных горелок FOCUS обычно развертываются многоконтурные системы отопления с климат-контролем. Системы отопления дома могут включать обогрев хозяйственных построек, бассейнов, террас. Все это приводит к усложнению коллекторной разводки.

Заказать проект котельной с климат-контролем

Как подключить пеллетный котел к системе отопления

Можно ли иметь несколько зон отопления с комбинированным котлом?

Я купил свой первый дом в декабре и одну вещь, которую я заметил за зиму, – потребление газа выше, чем ожидалось, и я хотел бы попытаться снизить его, если это вообще возможно. Дом представляет собой сдвоенный британский дом с тремя спальнями (две плюс кладовая), построенный в 30-х годах, если это уместно. Предыдущий владелец недавно установил новый комбинированный котел Ideal Icos HE24, но со стандартным термостатом и таймером.

Я хочу заменить термостат и таймер двумя программируемыми термостатами для верхнего и нижнего этажа и использовать клапаны для управления потоком тепла в две зоны. Я видел рисунки в Интернете, показывающие это с использованием автономного котла с отдельными насосами для каждой зоны, но я не уверен, достижимы ли зоны с помощью комбинированных котлов или я буду нагружать внутренний насос котла?

Мои мысли до сих пор связаны с одним клапаном для потока наверху и одним для потока внизу, из того, что я видел, мне также не нужны обратные клапаны?

Работа с системами отопления – это не то, чем я раньше занимался, так что я могу ошибаться, но мне было бы интересно услышать мнение людей.

• Отопление
• Бойлер

Если котел способен обеспечить достаточное количество горячей воды через систему, чтобы при необходимости обогреть весь дом, у вас не должно возникнуть проблем.

То, что вы предлагаете, это более «грубый» вариант термостатических клапанов на каждом радиаторе, что совершенно безопасно для комбинированного котла.

Не думаю, что вам нужны обратные клапаны.

Убедитесь, что вы оставили один радиатор «открытым» (обычно радиатор в ванной), чтобы обеспечить некоторый поток по контуру.

Кстати, тот факт, что это комбинированный котел, является отвлекающим маневром. Бит «комбинированный» относится к водонагревателю, аспект центрального отопления почти такой же, как «стандартный» котел со встроенным насосом.

Обновление

Если вы хотите контролировать время нагрева каждой комнаты независимо, вы можете приобрести комбинированные вентили радиатора с таймером и термостатом. Например, у My Greener Home есть такие.

4

Стандартным решением в наши дни является установка термостатических клапанов на каждый радиатор.

Однако, имея зоны, вы настроите каждую зону на включение в разное время, а также назначите им собственный термостат. Вы можете сделать с комбинированным котлом все, что вы можете сделать с системным котлом той же мощности.

Возможно, вам даже не понадобится добавлять второй насос, если вы тщательно спроектируете систему.

---

Помните, что прошлая зима была очень холодной по британским стандартам, поэтому это не является хорошим признаком продолжающегося использования газа.

Я не специалист в этом вопросе, но когда мы покупали дом, инспектор заметил, что в системе отопления три отдельных насоса на три зоны. Он сказал, что это «красиво» и «надежнее, чем одиночный насос». Из этого я делаю вывод, что можно управлять несколькими зонами от одного насоса, но вы, вероятно, захотите этого избежать.

Более чем одна зона является идеальным решением и будет намного эффективнее, чем использование радиаторных клапанов, однако это не так просто сделать в существующей системе, в зависимости от доступа к вашей сантехнике. Зонирование достигается за счет использования соленоидного клапана для каждой зоны – 2 в вашем случае после насоса. Вы используете только один насос. Термостаты-2 в вашем случае управляют электромагнитным клапаном. Поэтому, когда ваш нижний термостат требует тепла, он открывает электромагнитный клапан, запускается насос, и ваш котел начинает работать. То же самое для верхнего этажа. Они полностью независимы. Я установил дополнительную зону в своем зимнем саду с собственным термостатом, поэтому, когда на улице холодно, я могу поддерживать в зимнем саду жаркую температуру 21 градус с одним радиатором, не затрагивая остальную часть дома.

Стоит отметить, что если ваши две зоны не будут хорошо изолированы друг от друга, вы будете терять тепло при переходе от отапливаемых помещений к неотапливаемым, так что вы фактически будете обогревать весь дом, используя «половину» тепла. Будет интересно посмотреть, какую эффективность вы на самом деле выиграете, учитывая это усложнение.

1

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как обогреть дом при отключении электричества

Системам отопления нужна энергия. Даже печи, работающие на природном газе, пропане и жидком топливе, часто используют электричество для розжига, силовых заслонок, вентиляторов или насосов. Отключение электричества всегда неудобно. Но при низких температурах это может быть катастрофическим. Замерзшие трубы могут лопнуть, причинив ущерб на тысячи долларов. Но есть способы сохранить ваш дом пригодным для жилья и не замерзнуть без электричества даже в самую холодную погоду.

1 / 10

Постоянный автоматический генератор

Это самый эффективный и самый дорогой вариант. Вы можете легко потратить от 10 000 до 15 000 долларов США плюс установка, но это обеспечивает плавный переход от питания. В случае отключения выбранные цепи, такие как цепь для вашей печи, находятся на вспомогательной панели и автоматическом переключателе, который питается от генератора.

2 / 10

Портативный генератор

Портативные генераторы не предназначены для управления какой-либо частью схемы вашего дома через подпанель и автоматический переключатель. Их розетки предназначены для подключения бытовой техники.

Но есть безопасный способ обеспечить энергией только вашу печь с помощью портативного генератора. Подключите мощный двухполюсный двухпозиционный переключатель (например, Leviton № 1286; 40 долларов США в домашних центрах) вместе с розеткой питания (например, Leviton № 5278-CWP; 40 долларов США в домашних центрах). ). Если отключается электроэнергия, нажмите двухполюсный переключатель, чтобы отключить постоянную цепь печи, и протяните шнур от портативного генератора к входу. Двухполюсный двухпозиционный переключатель не позволяет переносному генератору питать весь дом или, что еще хуже, коммунальную систему. В целях дополнительной безопасности отключите главный выключатель на главной линии, отключив дом, чтобы исключить любую возможность обратного питания коммунальной сети.

3 / 10

Сковронек/Shutterstock

Не паникуйте

Если методы генератора вам не подходят, вы можете предпринять другие, менее дорогостоящие меры. Если ваш дом хорошо изолирован, обычно это вопрос дней, а не часов, прежде чем трубы замерзнут даже при минусовых температурах. Узнайте, как предотвратить замерзание труб здесь.

4 / 10

Переехать в одну комнату

Гораздо проще поддерживать комфорт в одной комнате в доме, чем обогревать весь дом. Если у вас есть подвал, это хороший выбор, потому что под землей обычно легче поддерживать постоянную температуру. Пришло время, наконец, закончить ваш подвал. Мы поможем вам.

5 / 10

Рената Апанавичене/Shutterstock

Пользуйтесь жалюзи

Держите жалюзи закрытыми, чтобы на них не падал прямой солнечный свет.

6 / 10

Алекс Мастер/Shutterstock

Используйте свой камин

Камины, как известно, являются неэффективными источниками тепла, так как большое количество тепла уходит в дымоход. Но в экстренной ситуации вы можете согреться у костра, если у вас есть достаточно дров для сжигания. Газовый камин тоже работает, и он более эффективен, чем дровяной камин.

7 / 10

МихаStock/Shutterstock

Блок сквозняков

Небольшие сквозняки вокруг дверей и окон остаются незамеченными во время работы печи. Но когда электричество отключили, эти сквозняки действительно вызывают озноб. Блокируйте сквозняки полотенцами. Примечание: Не блокируйте сквозняки, если вы используете обогреватель, работающий на топливе. Эти небольшие проникновения воздуха помогают обогревателям эффективно гореть и обеспечивают вентиляцию.

9 / 10

Чалермпон Поунгпет/Шаттерсток

Держите двери закрытыми

Открывая дверь на холод, выделяется много тепла. Ограничьте входы и выходы из дома, открывая двери только в случае необходимости.

10 / 10

Предоставлено г-ном Хитером

Безопасный для использования внутри помещений пропановый или керосиновый обогреватель

Пропановые или керосиновые обогреватели безопасны для использования внутри помещений только в том случае, если на них имеется маркировка «для использования в помещении» и вы следуете инструкциям производителя.
