Двухтрубная система отопления многоэтажного дома и ее схема: как работает – Setafi

Двухтрубная система отопления предполагает использование 2 разных труб для подачи и отвода воды. Благодаря этому каждый радиатор быстро нагревается, нет перепадов температуры и давления. Именно такую схему практически всегда реализуют в многоквартирных домах. О том, как она устроена, и какие виды конструкций бывают, рассказывается в представленном материале.

Содержание статьи

• Схема двухтрубной системы
• Преимущества и недостатки системы
• Виды двухтрубной системы
  • Верхняя и нижняя разводка
  • Горизонтальная и вертикальная схема
  • Попутная и тупиковая схема

Схема двухтрубной системы

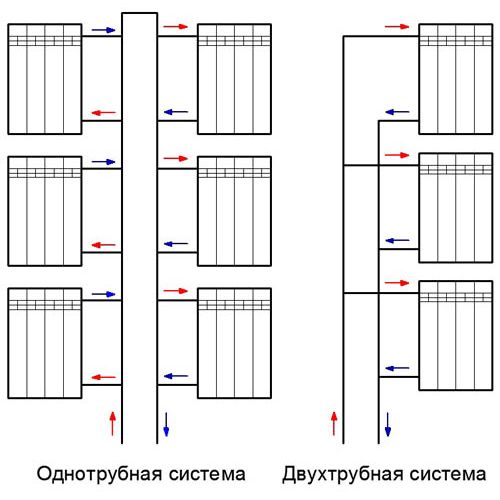

Название системы отражает ее суть. Она состоит из 2 труб, одна из которых подводит воду к радиаторам, а другая отводит теплоноситель от них. Схема двухтрубной системы отопления наглядно показывает, чем она отличается от 1-трубной. В последнем случае роль подводящего и отводящего контура играет одна и та же труба.

Схема двухтрубного отопления принципиально другая. Система работает следующим образом:

1. Жидкость нагревается в котле и поступает в подающую трубу, обозначенную красным цветом.
2. Из нее она движется в каждый радиатор.
3. Охлажденная вода, отмеченная синим, попадает в обратную трубу, которую также называют обраткой.
4. Далее она движется снова к котлу, после чего нагревается.
5. Затем снова поступает в радиаторы, и цикл многократно повторяется.

Схема двухтрубной системы отопления многоэтажного дома достаточно простая. Она состоит из нескольких элементов, обозначенных цифрами:

1. Котел, нагревающий воду. В частных домах его, как правило, ставят в подвале или в отдельном помещении. В многоквартирных домах он располагается в ближайшей котельной.
2. Автовоздушник – устройство, стравливающее лишний воздух из контура. Работает в автоматизированном режиме, для этого его оснащают датчиком.
3. Термостатический клапан устанавливается на вход в каждую батарею. Он позволяет контролировать температуру примерно на одном и том же уровне.
4. Собственно радиатор – отопительная батарея.
5. Устройство, позволяющее сбалансировать скорость потока и равномерно распределять давление по системе.
6. Расширительный бак.
7. Вентиль.
8. Фильтр для очистки воды.
9. Схема двухтрубной системы отопления многоэтажного дома обязательно предусматривает наличие циркуляционного насоса. Он обеспечивает принудительное течение воды, благодаря чему она беспрепятственно достигает верхних этажей.
10.  Датчик, контролирующий температуру.
11.  Предохранительный клапан для профилактики аварийных ситуаций.

Преимущества и недостатки системы

Двухтрубная система отопления в многоквартирном доме в последние десятилетия применяется все чаще. По сравнению с однотрубной у нее есть довольно много неоспоримых плюсов:

1. Потери тепла минимальные – к каждому радиатору подходит горячая вода, температура которой практически соответствует степени прогрева котла.
2. Помещение нагревается намного быстрее, причем как малой, так и большой площади.
3. Нет потерь тепла от одного радиатора к другому (в случае с одноконтурной системой они есть).
4. Двухтрубная система отопления с верхней разводкой, как и с нижней, позволяет индивидуально настроить температуру в каждом конкретном радиаторе.
5. В случае аварии, ремонта или во время профилактических работ не обязательно отключать всю систему. Для нахождения и устранения неисправности достаточно осмотреть конкретный радиатор или часть сети – остальные участки будут работать без перебоев.
6. Двухтрубная система отопления многоэтажного дома более устойчива к полной разморозке системы, поэтому риски аварии значительно ниже.

Недостатков у такой схемы не так много, но тем не менее они тоже есть:

1. Требуется больше материалов (2 трубы вместо одной) – соответственно, цена установки будет выше.
2. Монтажные работы проводить сложнее по сравнению с 1-трубным контуром.
3. Поскольку применяется сразу 2 трубы, встроить их в стену, нишу будет сложнее – потребуется больше пространства. В этом плане однотрубный контур смотрится более эстетично.

Виды двухтрубной системы

Есть 2 основные классификации такой системы, они отличаются по особенностям конструкции. Эти параметры имеют большое значение при проектировании зданий, а также в плане экономии площади и материалов.

Верхняя и нижняя разводка

В зависимости от того, как расположен стояк с подающей трубой выделяют два типа:

1. Двухтрубная система с верхней разводкой – в этом случае подающая труба всегда стоит вертикально, а к нему параллельно подключается каждый радиатор. Нагретая вода поступает сначала на чердак, а затем последовательно попадает в каждую квартиру с верхнего этажа на последующие, доходя до первого и далее спускаясь в подвал.
2. Нижняя разводка двухтрубной системы отопления предполагает движение воды не сверху вниз, а наоборот – снизу вверх. Причем подающая труба, как видно на схеме, устанавливается вместе с обраткой (параллельно друг другу).

Горизонтальная и вертикальная схема

В зависимости от расположения стояка выделяют 2 схемы:

1. Вертикальная (стояк устанавливают вертикально, обычно в углу комнаты или другого помещения).
2. Горизонтальная (стояк располагается горизонтально параллельно полу).

Во многих домах трубы монтируют вертикально, поскольку в этом случае можно сэкономить на материалах и упростить монтаж. Но в эстетическом плане выигрывает горизонтальная схема, поскольку трубы идут понизу и практически незаметны. В новостройках их часто устанавливают прямо в пол, что позволяет добиться идеального результата.

Попутная и тупиковая схема

Однотрубная и двухтрубная система отопления, их схемы отличаются особенностями конструкции. Но даже в пределах 2-контурной схемы есть несколько разновидностей. Еще одна классификация связана с направлением движения воды или другого носителя тепла. По этому показателю выделяют 2 типа:

1. С попутным движением.
2. С тупиковой циркуляцией.

В первом случае вода в подающей магистрали и в обратке движутся параллельно друг другу. Во втором их направления противоположны. В последнем случае часто используется название «петля Тихельмана». Связано это с тем, что между первым и последним радиаторами ставят дополнительную трубу – «петлю», которая выполняет функцию обратки.

Благодаря этому обеспечивается равномерное распределение тепла в каждой батарее. Такая схема двухтрубной системы отопления с принудительной циркуляцией реализуется во всех современных многоэтажных домах.

Что касается тупикового типа с противоположным движением воды, он используется лишь в частных или малоэтажных домах. Дело в том, что в первый радиатор поступает очень горячая вода, а в каждую последующую батарею – более прохладная. Но если контур не очень длинный, потери тепла практически не ощутимы.

Двухтрубная система отопления в многоэтажном доме обычно проектируется так, чтобы температура и давление распределялись равномерно. Благодаря этому все помещения прогреваются с одинаковой скоростью, а риски гидроудара и аварийной ситуации сводятся к минимуму. Вот как работает двухтрубная система отопления.

видео-инструкция по монтажу своими руками, особенности устройства, регулировки отопительных систем, цена, фото

Львиная доля современного жилищного фонда больших городов приходится на многоэтажные дома, построенные еще при Советском Союзе. В те времена вопрос об экономии тепла не стоял настолько остро, и отопление жилых домов осуществлялось через централизованную систему. Тогда это было актуально, но на данный момент все больше наших соотечественников задумывается над тем как отказаться от отопления в многоквартирном доме.

Фото хрущевки.

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале.

Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ.
Такая переделка может дорого стоить.
Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро.
Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале.

Отопление хрущевки.

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания.
Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС.

Нормативы на обогрев по регионам.

Проблемы индивидуального обогрева

Отказ от центрального отопления в многоквартирном доме является заветной мечтой многих наших соотечественников. Если в крупных промышленных центрах система отопления жилых домов еще содержится в достойном состоянии, то на окраинах нашей могучей родины дела обстоят не настолько радужно.

Две стороны проблемы

Индивидуальный отказ от отопления в многоквартирном доме, как уже упоминалось, процесс сложный и хлопотный. Условно всю проблему можно разделить на 2 важных этапа, это юридический, то есть оформление разного рода документов и согласование по инстанциям. И технический, который включает в себя собственно закупку и монтаж оборудования.

Вывод коаксиальной трубы на стене дома.

Как это ни странно прозвучит, но технический этап гораздо проще. Сейчас рынок предлагает множество вариантов обогрева любого жилья, существует масса специализированных организаций, которые способны быстро и качественно смонтировать любое оборудование. В некоторых случаях все это даже можно смонтировать своими руками.

Учитывая уровень бюрократии и количество чиновников в нашей стране, юридическое оформление порой превращается в очень нервное и затратное мероприятие. Причина элементарно проста. Перейдя на индивидуальную систему, вы перестаете платить обслуживающей компании за отопление, а чиновник, который у себя любимого добровольно отберет кусок хлеба, еще не родился. Поэтому часто проблема решается только через суд.

Расчет платы за отопление.

Основная документация

Ниже мы приводим перечень согласований и документов общий для всех, но иногда на местном уровне принимаются какие-то дополнительные поправки и требования.

Поэтому перед началом своего «наступления на бюрократию» не лишним будет проконсультироваться у профильного юриста.

• Изначально следует получить справку о наличии технической возможности для проведения подобных мероприятий. Ее выдает именно эксплуатационная компания и на этом этапе могут возникнуть самые большие трудности, ведь отказаться от лишнего плательщика нелегко.
• Далее составляются технические условия для монтажа автономной системы. То есть высчитывается уровень потребления газа или электричества, возможность и характер подсоединения и все что с этим связано.
  Здесь лучше нанять специалиста.
• Естественно без пожарников никак. На основе технических условий и обоснований, пожарный инспектор составляет и выдает соответствующий акт.

Разводка отопления многоэтажного дома.

• Если планируется система отопления жилого дома природным газом, то для котла или же конвектора отопления потребуется монтаж коаксиальной трубы для вывода продуктов горения и подачи свежего воздуха к горелке. Кроме собственно газовой службы, разрешение на такой монтаж подписывается еще и в санэпидстанции.
• Даже если вы являетесь мастером и легко можете обустроить все своими руками, в любом случае вам нужно будет нанять фирму, у которой есть официальная лицензия на проведение таких работ. Причем у вас должны остаться заверенные копии самих лицензий.
• После того как все смонтировано и готово к работе, следует вызвать представителя местной газовой службы чтобы он подключил и опломбировал систему. Здесь же можно составить договор на сервисное обслуживание агрегата, без него вам не дадут разрешения на эксплуатацию.

Персональная котельная для многоэтажного дома.

Практическая сторона вопроса

После получения всех разрешений, первое, что вы должны сделать, это избавиться от всех отопительных приборов связанных с центральной системой. В современных новостройках это делается просто, там квартиры сдаются с расчетом, что хозяева сами должны монтировать разводку. Достаточно перекрыть и опломбировать ввод.

Теплоснабжение квартиры.

С хрущевками и девятиэтажками дело обстоит намного сложнее. Там стояки проходят прямо в квартире. Легче всего отсоединиться жильцам крайнего этажа, система обрезается у соседей снизу и закольцовывается.

Владельцам средних этажей придется монтировать на стояк мощную теплоизоляцию, чтобы доказать властям, что они не пользуются общественным теплом. Нормативы, здесь плавающие, поэтому все зависит от воли чиновника.

Несколько слов об обогревателях

В данном случае обогрев может быть организован двумя способами: при помощи конвекторов и посредством установки жидкостной системы с котлом. Газовые или электрические конвекторы являются приборами локального действия. Они крепятся к стене и полноценно обогревают только одну комнату.

Газовый конвектор.

Установка газового или электрического конвектора для обогрева городской квартиры целесообразна только в качестве дополнения к центральной системе. В этом случае чиновники не будут сильно препятствовать, так как они ничего не теряют.

Если же планируется полный отказ от центрального отопления в многоквартирном доме, то здесь выгоднее устанавливать центральный котел.

• Отопление жилого дома газовым котлом наиболее выгодный вариант . В данном случае оптимальным вариантом будет монтаж настенного двухконтурного агрегата. Мощность таких котлов достигает 25кВт и они вполне справляются с обогревом квартиры в 100м².
  В южных регионах или в квартирах находящихся в центре здания, такой котел способен справиться и с большей квадратурой. Плюс второй контур обеспечит вас горячей водой для бытовых нужд.

Навесной котел.

• То же самое можно сказать и об электрических котлах. По мощности они вполне сопоставимы с газовым оборудованием. Они также выпускаются одно или двухконтурными. Цена на такое оборудование значительно ниже, но впоследствии отопление электричеством обходится немного дороже.
• Отдельно стоит упомянуть об электродных котлах. Габариты этих агрегатов отлично подходят для условий городской квартиры, цена оборудования вполне демократична, плюс в сравнении с другими электроприборами, эти котлы намного экономичней. Единственная проблема в том, что они предназначены только для отопления, греть воду для использования в быту, не получится.

Выбираем радиаторы

Как известно температура в помещении во многом зависит от качества выбранных батарей.

Количество, материал и конфигурация секций, при этом напрямую зависят от количества выделенного тепла и естественно экономии топлива.

Радиатор из алюминия.

• Стальные радиаторы сейчас встречаются крайне редко. У этих конструкций больше минусов, чем плюсов. При достаточно посредственной теплоотдаче, они сильно подвержены коррозийным процессам и долго не прослужат. В их защиту говорит только низкая цена.
• Сравнительно недавно появившиеся алюминиевые батареи пользуются заслуженной популярностью. Они легкие, долговечные и обладают уникальными характеристиками теплоотдачи. Для автономной системы они подходят идеально, но в централизованной городской системе алюминий может не выдержать гидроудара.
• Биметаллические батареи как раз разрабатывались для городских систем с большим давлением. На стальном каркасе делается алюминиевое напыление, благодаря чему они ни в чем не уступают лучшим образцам в данной области.
• Естественно классикой заслужено считаются чугунные батареи для отопительных систем. Что касается технических характеристик, то чугун, если не считать солидной массы, для отопительных систем подходит как нельзя лучше. Некоторые не любят такие батареи за грубоватый внешний вид, но современные чугунные радиаторы выглядят ничем не хуже, а иногда даже лучше чем модные алюминиевые аналоги.

Шедевры чугунного литья.

Вывод

По мнению специалистов, центральное отопление в многоквартирном доме, рано или поздно исчезнет, уступив место небольшим котельным и персональным системам обогрева. Но пока, в большинстве регионов, оно справляется с возложенными на него задачами.

Эскиз новостройки.

Проектирование сантехнических систем для многоквартирных многоэтажных домов – Sobieski Services

Проектирование сантехнических систем для многоквартирных и многоэтажных жилых домов требует особого внимания к факторам, которые значительно сложнее, чем для одноэтажных домов. Следующий обзор некоторых из этих важных факторов может помочь вам понять, что необходимо учитывать при проектировании водопроводной системы для многоэтажных жилых домов.

Определения

Многоквартирные дома относятся к структурам, в которых проживает более одного человека или семьи в отдельных единицах. Эти типы жилья могут быть многоквартирными домами, гостиницами, зданиями военных казарм, многоквартирными домами, школами-интернатами, домами престарелых и другими местами, где несколько человек живут в относительно непосредственной близости друг от друга. Многоэтажные дома — это строения с более чем одним этажом, но в контексте сантехники многоэтажное здание — это здание, которое не может полностью и адекватно обслуживаться муниципальным водоснабжением, потому что давление слишком ограничено. В многоэтажных зданиях также требуются дренажные, канализационные и вентиляционные системы, которые могут вместить много людей, живущих в основном вертикально.

Повышение давления воды в многоэтажных зданиях

В многоэтажных зданиях часто необходимо увеличить давление воды, чтобы вода достигла верхних этажей строения. Это может быть выполнено несколькими способами:

• Установка бустерных насосов: Можно установить ряд ступенчатых насосов или насосов с регулируемой скоростью для обеспечения повышенного давления воды, получаемой из муниципального водоснабжения или из самотечных накопительных резервуаров. Эти насосы дополняют давление от существующих источников водоснабжения.
• Использование самотечного резервуара на крыше: Вода перекачивается из накопительного резервуара на уровне земли или подвала в резервуар на крыше, в котором достигается достаточное давление воды за счет силы тяжести.
• Использование гидропневматических накопительных баков: Вода перекачивается из муниципальных водопроводов или самотечных накопительных баков в гидропневматические накопительные баки, которые используют внутреннее давление воздуха для увеличения давления в водопроводной линии.

Предотвращение перекрестного загрязнения

Многоквартирные, многоэтажные здания должны иметь конструкции водопроводной системы, исключающие возможность перекрестного загрязнения питьевой воды из одного жилища в другое. Небрежность или антисанитарное поведение одного жителя или арендатора не должно влиять на качество воды любого другого арендатора. Это также актуально, если в здании расположены коммерческие объекты, а также жилые помещения.

Установка регулирующих клапанов

В многоквартирных домах должны быть установлены регулирующие клапаны для управления подачей воды в каждую отдельную квартиру. Это поможет предотвратить перекрестное заражение. Также будет обеспечено перекрытие подачи воды в отдельные жилые помещения на время технического обслуживания или ремонта без ущерба для подачи воды в другие жилые помещения. Регулирующие клапаны также дают управляющим и владельцам зданий возможность остановить подачу воды в незанятые помещения. Например, в холодную погоду это может снизить вероятность замерзания труб в незанятых помещениях.

Канализационные и канализационные системы

Удаление отходов, канализационные и дренажные системы должны быть спроектированы таким образом, чтобы выдерживать больший и более постоянный поток бытовых сточных вод и отходов жизнедеятельности человека. Эти системы могут быть спроектированы и реализованы с использованием нескольких принципов, в том числе:

Однотрубные системы, в которых все твердые отходы и сточные воды от всех установок направляются в единую общую трубу, по которой материалы поступают в систему бытовых отходов или другие подземные сооружения. стоки. Все филиалы вентилируются для поддержания надлежащего давления воздуха. Однотрубные системы обычно используются, если существует риск замерзания или повреждения труб из-за замерзания, или если водопроводная система здания особенно велика и сложна.

Двухтрубные системы, в которых твердые отходы и сточные воды обрабатываются отдельными трубными установками. Двухтрубные системы обычно сбрасываются в овраги или другие географические объекты.

Наша цель — помочь нашим клиентам узнать о сантехнике, ОВКВ, противопожарной защите и системах сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о проектировании сантехнических систем для многоквартирных и многоэтажных домов, а также для просмотра проектов, над которыми мы работали, посетите наш веб-сайт!

Система отопления многоэтажного дома: напор, схемы, трубы

Содержание статьи:

• Особенности теплоснабжения многоэтажных домов
• Прокладка труб в многоэтажном доме
• Теплоснабжение многоэтажного дома

При проектировании профессиональных систем отопления необходимо учитывать все факторы – как внешние, так и внутренние. Особенно это касается схем теплоснабжения многоквартирных домов. Что особенного в системе отопления многоэтажного дома: напор, контуры, трубы. Для начала нужно разобраться в специфике его обустройства.

Особенности теплоснабжения многоэтажных домов

Схема отопления многоэтажного дома

Автономное отопление многоэтажного дома должно выполнять одну функцию – своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давление). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах его объединяют с водонагревательными приборами – бойлерами.

Характерными особенностями системы отопления многоэтажного дома является ее организация. Он должен состоять из следующих обязательных компонентов:

• Блок распределительный . С его помощью осуществляется подача горячей воды по магистралям;
• Трубопроводы . Они предназначены для транспортировки теплоносителя по отдельным комнатам и помещениям дома. В зависимости от способа организации различают однотрубную или двухтрубную систему отопления многоэтажного дома;
• Контрольно-регулирующее оборудование . Его функция заключается в изменении характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также качественном и количественном его учете.

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, в состав которых помимо чертежей входит расчетная часть. Он составляется специальными конструкторскими бюро и должен соответствовать действующим нормативным требованиям.

Система отопления является неотъемлемой частью многоэтажного дома. Его качество проверяется при сдаче объекта или при осуществлении плановых проверок. Ответственность за это лежит на управляющей компании.

Разводка труб в многоэтажном доме

Виды разводки труб в многоэтажном доме

Для нормальной работы системы теплоснабжения здания необходимо знать ее основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? По стандартам эти характеристики должны иметь следующие значения:

• Давление . Для зданий до 5 этажей – 2-4 атм. Если этажность девять – 5-7 атм. Разница заключается в напоре горячей воды для ее транспортировки на верхние этажи дома;
• Температура . Она может варьироваться от +18°С до +22°С. Это касается только жилых помещений. На лестничных клетках и в нежилых помещениях допускается снижение до +15°С.

Определив оптимальные значения параметров, можно переходить к выбору схемы отопления в многоэтажном доме.

Во многом зависит от этажности здания, его площади и мощности всей системы. Также учитывается степень теплоизоляции дома.

Разница давления в трубах на 1 и 9 этажах может составлять до 10% от нормативного. Это нормальная ситуация для многоэтажного дома.

Однотрубное отопление

Виды однотрубного отопления

Это один из экономичных вариантов организации теплоснабжения в здании с относительно большой площадью. Впервые для «хрущевок» стала применяться массово однотрубная система отопления многоэтажного дома. Принцип его работы заключается в наличии нескольких распределительных стояков, к которым подключаются потребители.

Теплоноситель подается по однотрубному контуру. Отсутствие обратки значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако в то же время ленинградская система отопления многоэтажного дома имеет ряд недостатков:

• Неравномерность обогрева помещения в зависимости от удаленности точки забора горячей воды (котельной или коллекторного узла). Те. возможны варианты, когда потребитель, подключенный ранее по схеме, аккумуляторы будут горячее, чем у следующего по цепочке;
• Проблемы с регулировкой степени нагрева радиаторов. Для этого обойти каждый радиатор;
• Комплексная балансировка однотрубной системы отопления многоэтажного дома. Осуществляется с помощью термостатов и вентилей. В этом случае возможен отказ системы даже при незначительном изменении входных параметров – температуры или давления.

В настоящее время монтаж однотрубной системы отопления для многоэтажного дома новой постройки осуществляется крайне редко. Это связано со сложностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых домах хрущевского проекта количество распределительных стояков на одну квартиру может доходить до 5. Т.е. на каждом из них необходимо установить счетчик электроэнергии.

Правильно составленная смета на отопление многоэтажного дома с однотрубной системой должна включать в себя не только затраты на обслуживание, но и модернизацию трубопроводов – замену отдельных узлов на более эффективные.

Двухтрубное отопление

Двухтрубная схема разводки горячей воды

Для повышения эффективности работы лучше всего установить двухтрубную систему отопления для многоэтажного дома. Он также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратку.

Основное его отличие – наличие второго контура, выполняющего функцию обратки. Охлажденную воду необходимо собрать и транспортировать в котельную или тепловую станцию ​​для дальнейшего нагрева. При проектировании и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома данного типа:

• Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали как целое. Для этого необходимо установить смесительные узлы;
• Для выполнения ремонтных или регламентных работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть подачу в отдельный отопительный контур;
• Низкая инерция. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю необходимо выждать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.

Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Следует следить за тем, чтобы теплоноситель поднимался на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы снизить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.

Перед приобретением радиаторов необходимо узнать по схеме отопления жилого многоэтажного дома его характеристики – давление и температуру. На основании этих данных подбираются аккумуляторы.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме важна для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения. Важным из них является способ подачи горячей воды – централизованный или автономный.

В тяжелых случаях производят подключение к системе центрального отопления. Это позволяет снизить эксплуатационные расходы в смете на отопление многоэтажного дома. Но на практике уровень качества таких услуг остается крайне низким. Поэтому по возможности предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

Автономное отопление многоэтажного дома

В современных многоэтажных жилых домах возможна организация автономной системы теплоснабжения. Он может быть двух видов – многоквартирный или домостроительный. В первом случае автономная система отопления многоэтажного дома выполняется отдельно в каждой квартире. Для этого делают самостоятельную обвязку и устанавливают котел (чаще всего газовый). Общедомовой предполагает установку котельной, к которой предъявляются особые требования.

Принцип его организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако следует учитывать ряд важных моментов:

• Установка нескольких отопительных котлов. Убедитесь, что один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла, его должен заменить другой;
• Монтаж двухтрубной системы отопления многоэтажного дома, как наиболее эффективной;
• Составление графика планового технического обслуживания и ремонта. Особенно это касается отопительного оборудования и охранных групп.

Учитывая особенности схемы отопления конкретного многоэтажного дома, необходимо организовать поквартирную систему учета тепла. Для этого нужно установить счетчики электроэнергии на каждую входящую трубу от центрального стояка. Именно поэтому ленинградская система отопления многоэтажного дома не подходит для снижения текущих затрат.

Центральное отопление многоэтажного дома

Монтажная схема лифта

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному отоплению? Основным элементом этой системы является элеваторный узел, выполняющий функции нормирования параметров теплоносителя до допустимых значений.

Общая протяженность магистралей центрального отопления довольно большая. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальными. Для этого увеличивают давление до 20 атм., что приводит к повышению температуры горячей воды до +120°С. Однако, учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристик потребителям не допускается. Для нормализации параметров теплоносителя устанавливается элеваторный узел.

Может быть рассчитан как на двухтрубную, так и на однотрубную систему отопления многоэтажного дома. Его основные функции:

• Снижение давления с элеватором. Специальный конусный клапан регулирует объем подачи теплоносителя в распределительную систему;
• Понижение температуры до +90-85°С. Для этого предназначен смесительный узел горячей и охлажденной воды;
• Фильтрация теплоносителя и снижение содержания кислорода.

Кроме того, элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая автоматически или полуавтоматически регулирует давление и температуру.

Также следует учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной.
