Отопление одной трубой. Однотрубная система

Схема отопления

Многие считают, что комфортный и уютный дом — это красивая отделка помещений, дорогая обстановка, современная мебель и много бытовой техники. Никто с таким подходом не спорит. Но не забывайте, что летом хочется, чтобы в доме было прохладно, а зимой — тепло, чтобы в кране всегда текла холодная и горячая вода, а канализация и другие системы жизнеобеспечения работали без перебоев. О чем это говорит? Только о том, что не всегда красота — это уют.

Особенно вы поймете это зимой, когда неправильно смонтированная отопительная система покажет свой нрав. Вот тут-то вы и вспомните, что нужно было в свое время делать правильный выбор и решать — двухтрубная или однотрубная система отопления частного дома подойдет именно вам.

Если ваш коттедж — это небольшое одноэтажное здание, то однотрубная разводка будет оптимальным вариантом. Она поможет обеспечить жилье полноценным теплом и сэкономить на возведении отопительной системы. Дело в том, что в однотрубной системе используется меньше труб, а соответственно, и меньше запорной арматуры. Такая схема монтируется с нижней разводкой, когда весь узел расположен ниже уровня пола, а точнее, ниже уровня установки радиаторов отопления. Обычно это подвал.

Содержание

Что такое однотрубная система?
Чем обеспечивается отопительная система?
Как работает однотрубная система в двухэтажном доме?
Недостатки системы

Что такое однотрубная система?

Представьте себе кольцо, в котором есть отопительный котел и радиаторы отопления, а само кольцо – это трубная система. Чисто технически трубы проходят на уровне пола. Точнее, труба одна, поэтому система и получила такое название. Она начинает свой путь от котла, затем проходит по всем комнатам, соединяя радиаторы. Охлажденный теплоноситель поступает в эту же трубу, которая вместе с горячей водой несет его к другим отопительным приборам.

В этом и заключается большой недостаток однотрубной системы. Ведь первый радиатор получает больше тепла, а значит, в комнате, где он установлен всегда будет повышенная температура. В последующие батареи теплоноситель уже поступает чуть охлажденным, значит, в других комнатах температура будет ниже. А представьте самую последнюю комнату. Гарантировать, что там будет комфортно, нельзя.

Подключаем отопление

Есть ли выход из этого положения? Есть. Можно установить в отопительную систему циркуляционный насос, который под небольшим давлением будет прогонять горячую воду по всей разводке. Именно с насосом можно добиться равномерного распределения теплоносителя по всем радиаторам.

Самой распространенной схемой однотрубной системы является разводка, которая носит название «Ленинградка». Это самый простой вариант, где контурная труба проходит под определенным углом, что обеспечивает эффективное движение теплоносителя. Ее обычно используют в небольших строениях, где нет необходимости установки циркуляционного насоса, и происходит естественная циркуляция нагретой воды.

Чем обеспечивается отопительная система?

Как и любая схема, однотрубная система должна обеспечиваться всеми необходимыми узлами и приспособлениями. Сюда входят:

Запорная арматура в виде вентилей и задвижек;
Краны Маевского для спуска воздуха;
Термометры;
Сливной клапан;
Радиаторные регуляторы.

Все эти приборы и устройства обеспечивают сбалансированную, надежную и эффективную работу всей системы в целом. Иногда, используя только их, можно создать условия для комфортного проживания в доме, не устанавливая циркуляционный насос.

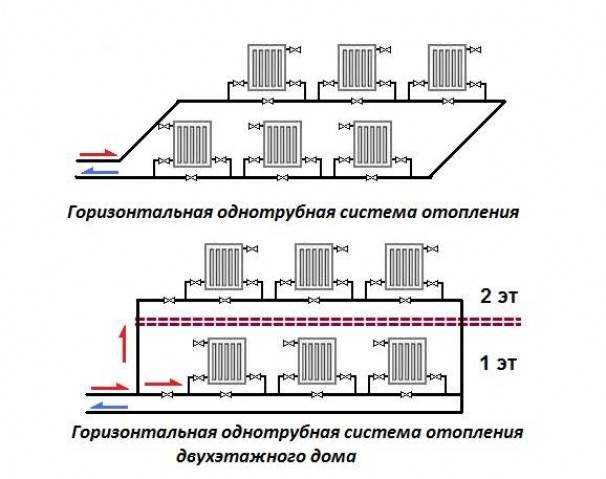

Как работает однотрубная система в двухэтажном доме?

Отопление в двухэтажном доме

Теплоноситель от котла по вертикальной трубе идет вверх на второй этаж, где проходит по всем отопительным приборам, отдавая тепло. Затем он спускается вниз на первый этаж, продолжая свой путь к котлу и проходя через все радиаторы. О чем это говорит? О том, что на втором этаже температура выше, чем на первом. Но это будет не всегда, потому что иногда мощности котла не будет хватать, чтобы обеспечить подачу горячей воды наверх.

Основная причина — это падение давления газа и напряжения, что часто случается зимой. И опять выход один — установить циркуляционный насос, который обеспечит равномерное распределение тепла по радиаторам. К тому же в такой системе необходимо позаботиться о нужном объеме воды, поэтому присутствие расширительного бачка выше второго этажа — просто необходимость.

И еще один момент, который касается бесшумной работы всей системы. Для этого специально устанавливают разгонный коллектор, который обеспечивает постоянную скорость теплоносителя внутри труб и приборов отопления. В двухэтажных домах такой коллектор не монтируется, потому что вертикальная труба, поднимающая горячую воду на второй этаж, обеспечивает необходимую скорость.

Нет возможности регулировать температуру в каждой комнате

Во-первых, отметим, что лучше всего устанавливать горизонтальные радиаторы отопления в однотрубную разводку, если она работает по принципу естественной циркуляции. Именно так можно сбалансировать движение теплоносителя. Перепады здесь ни к чему.

Во-вторых, нет возможности регулировать температуру в каждой комнате. Если, к примеру, в одной комнате очень жарко, то, закрывая подачу горячей воды в радиатор, можно перекрыть ее и для всех остальных, размещенных в других комнатах.

В-третьих, как было сказано выше, без насоса такая система неэффективна. А этот прибор работает от сети электрического тока. Опять расходы. В-четвертых, горизонтальный розлив. Если дом одноэтажный, то это не так страшно, но если он больше, то теплоноситель, достигнув первого этажа, теряет 50% от своей температуры.

Выход — увеличивать секции батарей. Опять расходы. Кстати, в таком случае устанавливать вертикальные водяные радиаторы отопления нет смысла, они могут просто выпасть из дизайна комнат. Так что же предлагают специалисты — не пользоваться однотрубной системой? Конечно, нет. Эта схема много лет прослужила человечеству и еще прослужит не один век. Здесь важно правильно провести расчет однотрубной системы отопления, правильно подобрать котел, радиаторы и трубы, а также смонтировать все в точности по канонам сантехнических работ. И будьте уверены, что такая разводка вас не подведет.

Читайте далее:

Однотрубная или двухтрубная система отопления, плюсы и минусы, отличие

Иногда малосведущему домовладельцу очень трудно определиться в вопросе выбора отопительной системы. Эта проблема стара, как мир. Споры на тему, какая лучше — однотрубная или двухтрубная система отопления, идут давно и не утихают по сей день. В нашей статье мы постараемся объективно и беспристрастно подойти к вопросу, рассмотрев обе схемы применительно к частному дому.

Плюсы и минусы однотрубной системы

Для начала напомним, что однотрубная схема представляет собой один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, подключенных к нему обеими подводками. Теплоноситель, циркулируя по главной трубе, частично затекает в батареи, отдает тепло и возвращается обратно в тот же коллектор. К следующему радиатору приходит уже смесь охлажденной и горячей воды с температурой, сниженной на несколько градусов. И так до самого последнего радиатора.

Главное отличие однотрубной системы отопления от двухтрубной, дающее ей некоторое преимущество, — отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух – это меньше труб и работ по их прокладке (пробивка стен и перекрытий, крепление). По идее, должна быть ниже и общая стоимость, но это не всегда так. Ниже мы поясним почему.

Благодаря появлению современной арматуры стало возможным регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты повышенного проходного сечения. Но даже они не избавят систему от ее главного недостатка – остывание теплоносителя от батареи к батарее. Вследствие чего теплоотдача каждого последующего прибора снижается и приходится увеличивать его мощность путем наращивания секций. А это повышение стоимости.

Если магистраль и подводка к прибору будут одного диаметра, то и поток разделится примерно поровну. Этого допускать нельзя, теплоноситель будет сильно остывать в первом же радиаторе. Чтобы в него попала треть потока, размер общего коллектора надо сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью 100 м2 и более, где по кругу прокладывается труба DN25 или DN32. Это второе повышение стоимости.

Если в одноэтажном частном доме нужно обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального разгонного коллектора высотой не менее 2 м, устанавливаемого сразу после котла. Исключение – насосные системы с настенным котлом, подвешенным на необходимой высоте. Это третье повышение стоимости.

Вывод. Однотрубная система сложна. Нужно очень хорошо просчитать диаметры трубопроводов и мощность радиаторов, хорошо продумать прокладку магистралей. Тогда она будет работать эффективно и надежно. Утверждение о дешевизне «ленинградки» весьма спорно, особенно когда решено собрать схему из металлопластиковых труб, вы просто разоритесь на фитингах. Металл и ППР обойдутся дешевле.

Плюсы и минусы двухтрубной системы

Всем мало-мальски понимающим людям известна разница между однотрубной и двухтрубной системой отопления. Она заключается в том, что в последней каждая батарея одной подводкой присоединяется к подающей магистрали, а второй – к обратке. То есть, горячий и охлажденный теплоноситель протекает по разным трубопроводам. Что это дает? Представим ответ в виде перечня:

распределение воды по всем радиаторам с одинаковой температурой;
соответственно, количество секций не нужно наращивать;
осуществлять регулирование и автоматизацию всей системы гораздо проще;
диаметры труб для принудительной циркуляции как минимум на 1 размер меньше, чем при однотрубной схеме.

Что касается недостатков, то заслуживающий внимания всего один. Это расход труб и стоимость работ по их прокладке. Но эти трубы – меньшего диаметра при относительно небольшом количестве фитингов. Подробный расчет материалов для одной и другой системы, а также нюансы их работы показаны на видео:

Вывод. Преимущество двухтрубной системы отопления – в ее простоте. Хозяин небольшого дома, правильно определивший мощность батарей, может наугад сделать разводку трубой DN20, а подводки сделать из DN15, и схема будет нормально работать. Что касается дороговизны, то все зависит от применяемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.

Как переделать однотрубную систему отопления в двухтрубную?

Поскольку различие между однотрубной и двухтрубной системами состоит в разделении двух потоков, то технически выполнить переделку достаточно просто. Надо вдоль существующей магистрали проложить второй трубопровод, чей диаметр можно взять на 1 размер меньше. Конец старого коллектора надо отрезать около последнего прибора и заглушить, оставшийся участок до котла – присоединить к новой трубе.

Получится схема с попутным движением воды, только выходящий из батарей теплоноситель нужно направить в новую магистраль. Для этого один подводящий участок каждого радиатора придется переподключить со старого коллектора на новый, как показано на схеме:

Надо понимать, что в процессе переделки можно столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить отверстие в стене или перекрытии и так далее. Поэтому, прежде чем начинать подобную реконструкцию, надо хорошо все продумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.

Заключение

В сфере частного домостроительства преимущества двухтрубной системы отопления над однотрубной очевидны. Но и последняя не сдает своих позиций, поскольку имеет много поклонников. В любом случае выбор остается за вами.

Изоляционная компания РИ МА СТ

Меню

Дом
Свяжитесь с нами
О нас
Почему стоит выбрать
Занятость
Паспорт безопасности
Строители и домовладельцы
Специалисты по строительству
Изоляция
Владельцы домов
- Домашняя изоляция
- Изоляция из напыляемой пены Icynene
- Изоляция из стекловолокна/целлюлозы
- Видеоролики по изоляции
Отзывы
Промышленная, морская, механическая изоляция (услуги электростанций)
Промышленный
- Изоляция труб, воздуховодов и резервуаров
- Съемные изоляционные одеяла
- Энергоаудит
- Звукоизоляция / шумоизоляция
Морской
Услуги электростанций
Отзывы
Огнеупорные работы
Огнеупорные работы
Очистка промышленных котлов
Отзывы

Однотрубные системы отопления

27 февраля 2015 г.

Однотрубные системы парового отопления

Однотрубные паровые системы являются распространенным средством отопления в Новой Англии. За прошедшие годы большинство этих систем были переведены с угля на газ или мазут, а котлы были обновлены. Большинство систем появились на рубеже веков, однако системы распределения остались прежними (если только в систему не вмешался благонамеренный, но дезинформированный мастер!). Типичная однотрубная система должна работать под давлением около 2 фунтов на квадратный дюйм и управляться одним термостатом. Когда котел включается, пар создает давление в системе, проталкивая воздух по трубам, который выходит через вентиляционные отверстия на распределительных линиях и радиаторах, в свою очередь нагревая здание. Когда термостат удовлетворяет требованиям, котел выключается, пар конденсируется, а воздух всасывается обратно в систему через вентиляционные отверстия.

Основной причиной потери энергии и дискомфорта в однотрубных системах является неравномерный нагрев. Неравномерный нагрев можно исправить, обратившись к основным вентиляционным отверстиям, вентиляционным отверстиям радиатора (стационарным, регулируемым или термостатическим) и элементам управления котлом. Также можно увидеть значительные улучшения в системе, обучая арендаторов своей системе отопления. Например, вентили радиаторов должны быть либо полностью открыты, либо полностью закрыты, что решит многие проблемы с гидравлическим ударом. Также важно, чтобы жильцы сообщали администрации здания, если они вынуждены открывать окна из-за перегрева. Как правило, перегрев можно решить легко и экономично.

Вопросы? Нужно и оценить? Компания Anchor Insulation начала свою деятельность в 1980 году как небольшой изолятор для труб. Мы хорошо разбираемся в области промышленной и коммерческой изоляции. Обмотка и изоляция воздуховодов, труб, резервуаров и многое другое. Позвоните нам сегодня!

Дом
Свяжитесь с нами
О нас
Почему стоит выбрать
Занятость
Паспорт безопасности

Строители и домовладельцы

Строительные специалисты
Применение изоляции
Владельцы домов
- Домашняя изоляция
- Изоляция из напыляемой пены Icynene
- Изоляция из стекловолокна/целлюлозы
- Видеоролики по изоляции
Отзывы

Промышленная, морская, механическая изоляция (услуги электростанций)

Промышленная
- Изоляция труб, воздуховодов и резервуаров
- Съемные изоляционные одеяла
- Энергоаудит
- Звукоизоляция / шумоизоляция
Морской
Услуги электростанций
Отзывы

Огнеупорные работы

Огнеупорные работы
Очистка промышленных котлов

Отзывы

Вернуться к верхней Nickel-plated gunmetal

EAN	Article No
4024052215515	3871-02. 000

Клапан кузов клапана одноислойного клапана

с синим защищенным капникеллером. EAN

Статья №

4024052215515

3871-02.000

9024 2871-02.000

424924924 2871-02.00049205

42424924 2871.0021

Монтаж погружной трубы:
Отвинтить резьбовой ниппель от однотрубного клапана и полностью ввернуть погружную трубу длинной стороной в ниппель со стороны конуса (буртик). Погружная труба должна заканчиваться на конусной стороне резьбового ниппеля. В случае погружной трубы диафрагма устанавливается посередине первого элемента.

	EAN	Артикул №
Длина резьбы 250 мм	4024052216017	3871-27. 132

Компрессионные фитинги для медных или многослойных стальных труб см. Аксессуары.

Погружная труба с тарелкой мембраны

Монтаж погружной трубы: Отвинтить резьбовой ниппель от однотрубного клапана и полностью навернуть погружную трубу длинной стороной в ниппель со стороны конуса (буртик). Погружная труба должна заканчиваться на конусной стороне резьбового ниппеля. В случае погружной трубы диафрагма устанавливается посередине первого элемента.

Погружная труба с мембранной пластиной

Монтаж погружной трубы:
Отвинтить резьбовой ниппель от однотрубного клапана и полностью навинтить погружную трубу длинной стороной в ниппель со стороны конуса (буртик). Погружная труба должна заканчиваться на конусной стороне резьбового ниппеля. В случае погружной трубы диафрагма устанавливается посередине первого элемента.

02333.

Принадлежности

S-образное соединение

Для компенсации разной длины труб, напр. г. при замене старых однотрубных клапанов.
Обратите внимание на направление потока!
Никелированная латунь.

	EAN	Артикул №
ЦЕЙСИТЕ 250 мМ	4024052216017	3871-27. 132

	Axial distance [mm]	Total length [mm]	EAN	Article No
G3/4 x G3/4	11,5	43	4024052139217	1351-02.362

S-Connection

88888888888 гг. г. при замене старых однотрубных клапанов. Обратите внимание на направление потока!Латунь, никелированная.

S-образное соединение

Для компенсации различных расстояний труб, напр. г. при замене старых однотрубных клапанов.
Обратите внимание на направление потока!
Никелированная латунь.

	Axial distance [mm]	Total length [mm]	EAN	Article No
G3/4 x G3/4	11,5	43	4024052139217	1351-02.362

Union threading for the circular pipeline

	EAN	Article No
Union nut	4024052111114	0121-02.011
ВИНТНЫЙ БОЛЬШОЙ0088 0121-02. 010

Union threading for the circular pipeline

0202

0121-02.010

	EAN	Article No
Union nut	4024052111114	0121-02.011
Винт Бюза R1/2	4024052111015 9000	4024052111015 9000	4024052111015 9000	4024052111015 9000	4024052111015 9000

Компрессионный фитинг

для медных или прецизионных стальных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Соединение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8-1 мм вставляют опорные втулки. Прислушивайтесь к техническим советам производителя труб.

Ø трубы	EAN	Article No
12	4024052214211	3831-12.351
14	4024052214310	3831-14.351
15	4024052214617	3831-15,351
16	4024052221499	402405222149999999999999999	40240522149999999999	0004	3831-16. 351
18	4024052215218	3831-18.351

Compression fitting

for copper or precision steel pipe according to DIN EN 1057/10305- 1/2. Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone). Соединение металл-металл. Никелированная латунь. При толщине стенки трубы 0,8-1 мм вставляют опорные втулки. Прислушивайтесь к техническим советам производителя труб.

Компрессионный фитинг

Ø трубы	EAN	Артикул №
12	4024052214211	3831-12. 351
14	4024052214310	3831-14.351
15	4024052214617	3831-15,351
16	4024052214914	3831-16,351	3831-16,351	3831-16,351	3831-16,351	3831-16,351	3831-16,351	3831-16,351 9000	0210
18	4024052215218	3831-18.351
