Печное отопление сегодня имеет большую популярность среди владельцев частных домов, которые не желают отапливать свои жилища современными устройствами отопления. Действительно, сегодня печное отопление является самым надежным источником тепла, который способен отопить большую часть дома. И не стоит этому удивляться! Ведь такое изобретение уже давно зарекомендовало себя только с лучшей стороны. Печь для водяного отопления дома на дровах работает за счет сжигания дров. Поэтому сегодня мы с порталом Beton-Area.com узнаем что представляют из себя эти установки и как они работают.

Какие преимущества имеют дровяные печи

Кладкой подобных печей в основном занимались раньше специалисты-речники. Их труд ценили не только простые люди, но и богатые вельможи. Однако времена меняются и печником может стать любой человек, который предварительно изучит специальную информацию. Найти подобные сведения можно в специальных изданиях либо в интернете.

Дровяные печи имеют не только достоинства. Оказывается, подобные установки обладают также недостатками. Если говорить о преимуществах дровяных печей, то можно выделить следующие плюсы:

• Дровяные печи оснащены специальными тягами, через которые удаляются все продукты горения. Кроме этого, тяга балансирует влажность в помещении и создает в нем комфортную температуру.
• Печное отопление, которое установлено в доме позволяет экономить деньги. Действительно, уголь и дрова стоят гораздо дешевле.
• Печи на дровах окажутся идеальным решением для тех людей, которые проживают вдали от газовых магистралей.
• Печи на дровах — это простой по конструкции отопительный прибор, для которого не нужно дополнительно размещать трубы, радиаторы и прочие отопительные предметы.

Помимо, плюсов печное отопление имеет еще несколько недостатков. Итак, к минусам можно отнести то, что для таких установок нужно постоянно покупать топливо. Кроме того, деньги придется тратить на транспортировку топлива и его разгрузку. Также придется следить за сохранностью топки.

Водяное отопление от печи на дровах

Печь — это замечательное устройство, которое способно отапливать помещение любой площади. Но к сожалению, обычная печь не позволяет добиться равномерного отопления жилища. И для того чтобы отопить большой дом придется установить несколько подобных конструкций.

Однако исправить подобную ситуацию и добиться равномерного отопления дома можно. И в этом поможет водяное отопление от печи на дровах . Действительно, такой вариант отопления с водяным контуром поможет не только приготовить пищу, но и равномерно отопить любое жилище.

Дровяные печи с водяным контуром

Радиаторная система отопления для дома рассчитана на гравитационный закон. В такой системе перепад входного и выходного трубопровода имеет внушительную величину. При этом выходящий трубопровод располагают выше входящего трубопровода. Отсюда можно понять, что отопление зависит от разницы температуры в теплоносителе и этих трубах.

Стоит сказать, что дровяная печь, которая имеет водяной контур может принести своему хозяину множество проблем. Оказывается, такая установка поможет обогреть дом и приготовить еду для всего семейства. Поэтому такая печь имеет высокое КПД, уровень которого составляет 80-95%. Прогретые кирпичи печи за одну протопку будут продолжительное время греть радиаторную систему. Благодаря такому принципу работы в помещении будет долгое время сохраняться комфортная температура.

Уделите внимание прочтению публикации: Что представляет из себя водонапорная башня рожновского

А вот в летнее время такую установку использовать для приготовления пищи использовать не рекомендуется. И все потому что такая печь при отоплении будет нагревательную систему, которая будет раскалять воздух в доме, создавая тем самым некомфортные условия для нахождения в доме.

Посмотреть как действует водяное отопление от печи на дровах можно на специальном видео. В таком случае можно узнать для себя много интересной информации.

Если говорить о принципе работы такой системы, то можно сказать, то что здесь отопительная система организовывается, так же как и обычная отопительная система, которая работает от котла. Однако чтобы система работала нормально, нужно установить в самом верху системы расширительный бачок. Кроме того, для качественной работы трубопровод подобной системы нужно уложить с максимальным уклоном.

Как соорудить подобную печь своими руками

Если вы хотите знать ответ на вопрос, можно ли соорудить своими руками подобную печь? То стоит сказать, что это возможно. Однако для таких целей пригодиться опыт в укладке обычных печей. Если вы собираетесь возвести подобную печь, то прежде всего нужно сделать теплообменник, который может называться змеевик, котел или регистр. Подобное устройство можно изготовить самостоятельно. Для этой цели рекомендуется использовать лист железа или железные трубы.

Чтобы устроить печь отопления с водяным контуром своими руками нужно в топливнике установить теплообменник, к которому обычно подсоединяют систему водяного отопления. Подобные теплообменники могут иметь совершенно разные конструкции. Для изготовления этих устройств рекомендуется использовать лист железа или трубы, которые имею толщину 3 или 5 мм. Теплообменник должен справляться со своими обязанностями и обеспечивать максимальным нагревом теплоноситель, с которым он работает в паре.

Нужно сказать, что теплообменники, которые были изготовлены из стали имеют больше преимуществ. Оказывается, их не только просто изготавливать, но и очень просто очищать от различных продуктов сгорания.

Современные теплообменники обычно изготавливают специалисты своего дела, которые имеют опыт в подобной области. За услуги таких специалистов придется платить деньги. Однако отчаиваться не надо. Ведь если вы имеете навыки сварочных работ, то у вас обязательно получится изготовить подобное изделие самостоятельно.

Готовой теплообменник устанавливают в новую или уже в имеющуюся печь.

Если теплообменник будет устанавливаться в готовую печь, то для его установки можно использовать два варианта. В первом варианте это можно сделать без разбора печи, во втором это делается с разбором печи. Выполнять такие работы несложно. И здесь можно обойтись своими силами.

Похожая запись

Adblock
detector

Печь с водяным контуром – 110 фото твердотопливных печей и их устройство

Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

Что такое «печь»

Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

Преимущества водяных контуров

Для отопления на основе водяного контура характерен ряд преимуществ.

Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.

Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

Минусы

Наряду с положительными моментами, печи имеют и ряд недостатков.

Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел  выдает до 90 процентов тепла.

К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить.  К тому же, водяной контур позволяет преодолеть их часть.

Как действует печь с водяным теплообменником

Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.

Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

Какие бывают печи

Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.

Фото печей с водяным контуром

Также рекомендуем посетить:

• Дымоходы для газовых котлов
• Электро котел
• Твердотопливные котлы
• Буржуйка своими руками
• Циркуляционный насос
• Давление в системе отопления
• Газовое отопление в частном доме
• Нержавеющие дымоходы
• Терморегулятор на батарею
• Водяной теплый пол
• Плинтусное отопление
• Краска для батарей
• Дымоход для печи
• Двухконтурный газовый котел
• ИБП для котлов
• Подключение радиаторов отопления
• Чистка дымохода
• Отопление частного дома
• Инфракрасный обогреватель
• Инфракрасный теплый пол
• Экран на батарею отопления
• Пиролизный котел
• Мощность котла отопления
• Газовые котлы для дома
• Воздух в системе отопления
• Котельная в частном доме
• Конвекторный обогреватель
• Отделка камина
• Тепловая пушка
• Теплый пол своими руками
• Обогреватель для квартиры
• Печь-камин

Печь для водяного отопления дома

» Водяное отопление

Ни для кого не секрет, что топливо для обогрева постоянно увеличивается в цене. В каждой части России нужно зимой обогревать дом. Перед каждым пользователем квартиры поднимается вопрос: каким образом модернизировать систему дома. Трудно вообразить жизнедеятельность жителя в нашей стране без отопления коттеджа. На web ресурсе опубликовано много разных обогревательных комплексов дачи, которые используют абсолютно различные приемы получения тепла. Опубликованные схемы обогрева возможно реализовывать самостоятельно или гибридно.

Владельцы коттеджей и дач, которые установили печь для водяного отопления дома, благодаря системе радиаторов могут обеспечить обогрев всего объема коттеджа. Печь с водяным контуром признана лучшим решением для обогрева дома, поскольку печь с водяным резервуаром гораздо быстрее сможет нагреть загородный дом или коттедж, при этом расходуя меньше топлива. Чаще всего печку с водяным отоплением можно встретить в поселках и селах, куда не подведен газ, но загородные дома часто строят двухэтажными и с большим количеством помещений.

А там, где газ все-таки есть, печи с водяным отоплением используют как бюджетный вариант люди с небольшим достатком, поскольку этот вид отопления более экономичен, при условии, что в регионе есть запасы дров. Как работают печи с водяным контуром, и какими они бывают?

Все печи различаются по объему и мощности, т.е. различные модификации приспособлены эффективно обогревать определенные площади.

Их условная классификация может зависеть от:

• материала, из которого они сделаны;
• необходимости установки дополнительного фундамента;
• топлива, на котором они работают.

Печки бывают разные…

Как мы уже говорили, печь для водяного отопления дома может быть изготовлена из различных материалов. Среди стальных печей отдельной группой выделяются печи-камины с водяной рубашкой и закрытой топкой, рассчитанные на обогрев и подачу горячей воды в доме общей площадью до 200 м², печи из котловой стали, приспособленные для водяного отопления либо чугунные печи. Они выпускаются с топками разных размеров и рассчитанные на различные виды топлива. Многие из этих моделей обладают встроенными варочными панелями, что очень удобно в загородных домах.

Устройство их принципиально не отличается, поскольку у всех внутри находится водяной резервуар, вода в котором нагревается посредством передачи тепла горячим газом от сгорания топлива.

Наиболее современные модели таких печей часто оснащены регулировочной автоматикой, с помощью которой задается режим их работы. При необходимости можно выбрать модель, совмещающую отопительную функцию и нагрев воды (на отопление тратится 10% тепла, а на приготовление горячей воды – 90), которая направляется либо сразу в систему отопления либо накапливается в баке.

Такие печи очень эстетичны, прекрасно вписываются в любой интерьер и являются универсальным вариантом для обогрева жилых домов и дач, но стоимость их все же достаточно высока.

Принцип функционирования печного водяного отопления

Вне города проблема обогрева домов всегда была самой злободневной, и каждый домовладелец сам решал ее в соответствии со своими нуждами. Благодаря современным технологиям сегодня можно отойти от привычного отопления дома с помощью русской печи и выбрать более функциональную схему, например, построить печь для отопления со встроенным водяным контуром. Для установки в загородных домах подходят металлическая печь для водяного отопления дома, печи-камины с возможностью установки бака для нагрева воды, варочно-отопительные кирпичные печи со встроенным теплообменником. Кстати, специалисты уверены, что именно такая печь является наиболее экономически эффективным и доступным вариантом для большинства загородных домов, дач и коттеджей.

Печное водяное отоплением является системой замкнутого цикла, где проводником тепла выступает вода. Функционируют они все по одному принципу: при горении топлива в печи нагревается жидкость в металлическом кожухе, которая разводится по трубам на отопительные приборы (радиаторы) либо при помощи насоса, либо самотеком, а затем, охладившись, возвращается в начальную точку. Водяное отопление является наиболее доступным решением для домовладельца, у которого уже есть печка. Экономически выгодно ее усовершенствовать, установив змеевик, и создать разводку по комнатам, чем приобретать дополнительно котел и всю сопутствующую обвязку.

Совет! Если дом предназначен для временного проживания и система отопления работает не постоянно, в нее можно заливать не воду, а антифриз, тогда нет опасности, что внезапный мороз сможет ее повредить.

Особенности устройства кирпичной водогрейной печи

Остановимся подробнее на водяном отоплении для дома с кирпичной печью, поскольку здесь существует множество конструктивных нюансов. Традиционно избы в России отапливались русской печью, при этом в помещениях рядом с ней было тепло, а в отдалении – температура снижалась. То есть дом отапливался крайне неравномерно. Печь для водяного отопления дома выгодно от нее отличается в силу своего внутреннего устройства и возможности равномерного распределения тепла, не обделяя ни одно из помещений.

Как же устроена печь с водяным отоплением? Жилая площадь современных домов значительно превосходит привычную деревенскую избу на две-три комнаты, да и этажность увеличилась. Поэтому, для обогрева дома по старинке, пришлось бы ставить две или три печки, причем одну из них на втором этаже. Это не рационально, поскольку резко возрастает расход дров. Поэтому большое распространение получили отопительно-варочные печи со встроенным водяным контуром, который позволяет нагретой водой отапливать удаленные от печи помещения. Плюсы подобных водяных печей в том, что ее достаточно топить дважды в сутки даже при самых низких температурах, чтобы сохранить тепло в доме. Коэффициент полезного действия таких водяных печей достигает 85%, в то время как КПД простого камина – всего 30%, а русской печи – около 50.

Для дома площадью 200-250 м2 достаточно построить водяную печь с размерами 1020 х 1160 х 2380 мм, при этом размеры водогрейного резервуара (сваренного самостоятельно либо из стальных труб, либо из листовой стали) рассчитаны на весь объем топливника и составят: в длину – 750 мм, в ширину – 480 мм, в высоту – 300 мм.

Важно! Водогрейный резервуар делают из листовой стали (или металлических труб), толщина которой составляет от трех с половиной (наружная стенка) до пяти (внутренняя) миллиметров. Циркуляция воды должна быть постоянной и равномерной, что обеспечивается правильным размещением патрубков входа холодной (нижнее) и выхода горячей (верхнее). Внутренняя ширина «водяной рубашки» должна быть не меньше 4 сантиметров, чтобы вода не закипела. Особенно актуально это для систем с естественной циркуляцией воды. По стандартным расчетам для отопления комнаты площадью 10 м2 с высотой потолка 2,5 м, необходимо 1 кВт мощности отопительного прибора. Зная эту базовую величину, всегда можно рассчитать мощность, необходимую для обогрева конкретного дома.

Теплоотдача такой печи (при условии двух загрузок топлива) составит почти 7600 Вт, теплоотдача водяного теплообменника – 17500 Вт, То есть в сумме получится около 25000 Вт, что гарантирует обогрев всех помещений в доме до 200 квадратных метров.

Такие высокие показатели мощности достигаются за счет достаточно большой поверхности водного резервуара, которая со всех сторон прогревается горячими газами, а в период между топками (от 5 до 7 часов) температура воды поддерживается благодаря хорошо нагретым внутренним стенкам отопительной камеры.

Использование именно такой схемы позволяет вдвое сократить расход топлива по сравнению с твердотопливными котлами заводского производства.

При кладке такой печи нужно строго придерживаться нескольких правил. В частности, необходимо чтобы труба подачи горячей воды находилась в самом верхнем углу резервуара, не оставляя места для скопления пара, а труба входа остывшей воды (обратка) должна находиться, соответственно, как можно ближе к полу, что будет способствовать естественной циркуляции воды в системе. При установке водяного резервуара (котла) нужно следить, чтобы между ним и стенкой печи оставался зазор не менее половины сантиметра, иначе при нагревании резервуар расширяется и может повредить кладку.

Чистка котла от золы и сажи не реже двух раз в месяц в отопительный сезон.

Монтировать систему отопления удобнее по друхтрубной схеме с верхней разводкой, предпочтительно, чтобы горячая вода подавалась сразу вертикально, а потом по трубам, идущим с небольшим уклоном, разводилась по радиаторам. Обратку кладут ниже уровня радиаторов и желательно тоже с небольшим уклоном, для улучшения циркуляции и чтобы всегда была возможность слить воду из системы.

Вывод. Главное достоинство печного отопления с водяным контуром в том, что оно увеличивает КПД печи, равномерно распределяет тепло по всем помещениями, а это значит, что топливо расходуется более разумно и экономно.

Источник: http://www.vashcottage.ru/journal/stroitelstvo/kaminy-i-pechi/100

Содержание статьи

Вопрос обогрева жилья в зимнее время остро встает перед каждым, кто решает построить собственный дом. Электрические установки для многих слишком затратны в эксплуатации, а подключение к газопроводу далеко не везде является доступным.

Здесь альтернативой станет хорошо знакомая печь, не теряющая актуальности на протяжении многих столетий. Качественно смонтированное печное отопление с водяным контуром способно сделать дом теплым и уютным даже в самую суровую зиму.

Конструкция печи

Русская печь состоит из нескольких основных элементов:

Кирпичная печь с водяным контуром

• Топка, в которой сгорают дрова.
• Золосборник для быстрого очищения топки от золы.
• Котлы – по ним дым и продукты горения поднимаются вверх.
• Дымоотвод.

Нагреваются все четыре стены конструкции. Каждый квадратный метр печи способен обогреть более 30 м 2 жилья, поэтому ее чаще располагают в центре дома. Для коттеджа большой площади иногда требуется два устройства, а печное отопление дачного дома вполне осуществимо с помощью одной небольшой печурки.

В качестве источника энергии (топлива) можно использовать дрова, брикеты. Основным материалом для строительства является красный кирпич. Кладка скрепляется глинистым раствором. Такая печь хорошо прогревается и отдает тепло в течение длительного времени. Раньше на лицевой стороне конструкции монтировали плиту для приготовления пищи, но сейчас такой необходимости нет.

Преимущества и недостатки печи как системы отопления

Несмотря на появление огромного количества технических новинок, предназначенных для отопления жилища, владельцы частных домов все же складывают печь.

Для этого есть несколько существенных причин:

Преимущество печи

1. Экономичность. Услуги матера-печника обходятся намного дешевле, чем покупка современного оборудования, его монтаж и обслуживание. Печь можно сложить из кирпича и растворов, оставшихся после строительства дома. Эксплуатация и ремонт таких обогревателей также не требуют больших вложений.
2. Высокая степень ремонтопригодности. За многие годы эксплуатации печь для водяного отопления потребует только незначительного косметического ремонта. Это намного проще, дешевле и быстрее, чем везти в сервис дорогостоящее оборудование.
3. Вариативность конструкции. Современные мастера могут сложить печь любого размера и формы. Ее можно украсить оригинальным дизайнерским декором, лепниной, раскрасить в разные цвета. Есть даже конструкции, объединяющие в себе печь и камин.
4. Атмосфера уюта, характерная только для старинных русских изб с печами.

Энергоэффективность. Если рассчитывать КПД печи по энергии сгорания дров, то получится значение порядка 60%. Такие параметры составляют достойную конкуренцию жидкотопливным котлам.

Возможность регулировать интенсивность горения в топке.

Скорость и интенсивность прогрева воздуха в помещениях определяется положением специальных заслонок.

Теперь о недостатках, которых тоже много:

• Для получения тепла от печки требуется время. Кирпичная кладка достаточно долго прогревается.
• Большие габариты конструкции отнимают полезную площадь жилых помещений. Печь по определению не может быть маленькой, от ее размеров напрямую зависит и ее эффективность.
• Неравномерное распределение тепла в жилом пространстве снижает уровень комфорта. В непосредственной близости от печи всегда будет намного теплее, чем у стен.
• Пыль, опилки от дров, сажа и зола. В комнате, где расположена топка, придется чаще убирать.
• Наличие открытого огня и сухих дров – это факторы повышенной пожарной опасности. Во время горения топлива за печью придется следить и не отлучаться из дома.
• Возможность попадания угарного газа в жилые помещения при неправильной эксплуатации печи.

↑

Печное отопление с водяным контуром

Устранить некоторые недостатки печного отопления помогает устройство водяного контура. Система трубопроводов и радиаторы равномерно распределяют тепло по комнатам, прогревают полы и самые дальние уголки.

Печное отопление с водяным контуром также снимает ограничение по площади. В этом случае одна печь способна обогреть несколько комнат одновременно, работая в системе, как котел на твердом топливе.

Основное отличие, оно же преимущество кирпичной кладки перед современными котлами – прогревание самой конструкции. Стенки печи тоже отдают тепло, поддерживая высокую температуру теплоносителя и окружающего воздуха в течение некоторого времени даже после прогорания дров.

Зачем нужен регистр?

Правильная кладка печи

Регистр – важная часть любого отопительного контура с жидким теплоносителем. Потребуется он и в печном отоплении. Регистр представляет собой теплообменник (змеевик), установленный над печью. Именно в нем будет происходит нагрев и равномерная циркуляция воды.

Размер и форма регистра зависят от рабочих параметров контура, чаще всего деталь изготавливают на заказ из коррозионно устойчивой листовой стали. Этот материал легко обрабатывать, чистить от сажи и накипи, а высокий коэффициент теплопроводности обеспечивает хороший прогрев воды в системе. Можно собрать теплообменник из старых труб, а домовитые хозяева даже изготавливают его своими руками.

Особенности проектирования печного отопления с водяным контуром

Как уже говорилось выше, печь с водяным котлом – довольно опасная конструкция. Составлением проекта должен заниматься специалист, способный учесть все тонкости.

Вот наиболее важные моменты:

При составлении проекта производят тепловые расчеты для регистра, чтобы определить его основные параметры. Под конкретный теплообменник в последствии легче складывать печь. Можно поступить и наоборот – сначала выполнить кирпичную кладку, а потом установить змеевик. Но такой процесс будет более длительным и сложным.

Монтаж печного отопления

Монтаж печного отопления

Печное отопление в частном доме начинается непосредственно с кирпичной кладки. Грамотно сложить конструкцию самостоятельно вряд ли получится. Есть мастера, в совершенстве владеющие этой профессией. Владельцу дома необходимо выполнить подготовку, а в случае с вновь построенным жильем эта обязанность возлагается на рабочих.

Если площадь дома большая и планируется устройство печи весом более 750 кг, потребуется специальный фундамент в том месте, где она будет установлена. Постамент должен отделяться от основного фундамента небольшим зазором, заполненным песком. Особое внимание уделяют и термоизоляции пола в этой части дома. Тип печи и способ кладки выбирается, исходя из площади и количества отапливаемых помещений. Монтаж водяного контура ничем не отличается от устройства отопления при электрическом или газовом котле.

Если решено смонтировать систему на основе уже существующей печи, потребуется частично разобрать кладку, выполнить замеры и тщательно подобрать подходящий регистр. После установки теплообменника конструкция восстанавливается.

Специалисты рекомендуют устанавливать в систему насос, чтобы снизить риск закипания воды в регистре.

Печное отопление с теплоносителем – относительно простой и дешевый способ обогреть свое жилище зимой. Для загородного дома такой вариант будет самым оптимальным.

Источник: http://canalizator-pro.ru/pechnoe-otoplenie-s-vodyanym-konturom-dlya-chastnogo-doma-princip-ustrojstva.html

Смотрите также:

• Печь камин с водяным отоплением
• Печь с водяным отоплением порядовка

02 октября 2022 года

Правильное отопление с водяным контуром в деревянном доме

Наверняка, вы не знаете с какими трудностями можете столкнуться, решившись на печное отопление с водяным контуром в деревянном доме! Бытует «заезженный» стереотип о том что печью сложно отопить дом, если не провести водяной контур по всему дому, но это не так! Водяной контур в печи вызывает массу проблем как при установке, так и при эксплуатации.

В этой статье я постараюсь взвесить все «за» и «против», а решать Вам… И покажу в конце небольшое видео с реального строящегося дома, где печь-котел выполнена с водяным контуром. Речь пойдет о дровяных печах.

Содержание:

• Для чего вообще нужен водяной контур в системе отопления и как его делать.
• Главная проблема печей с водяным контуром! И другие проблемы
• Когда нужно печное отопление с водяным контуром в деревянном доме?
• Как избежать проблем печного отопления с водяным контуром в деревянном доме? Печь или котел? Отделяем «мух от котлет».
• Как же все-таки сделать печное отопление в деревянном доме без водяного контура…

Для чего вообще нужен водяной контур в системе отопления.

Считается что в доме с печным отоплением углы и пол всегда холодный. Так же бытует мнение о том что в доме с печным отоплением всегда «плачут» окна. Все дело в том что отопительный прибор — печь в доме, — обогревает достаточно локализовано. Стоит себе печка в одном месте…

Так вот для того чтобы уменьшить теплопотери возле окон — от окон. А так же для того чтобы разнести тепло от печи по краям дома — по углам и местам стыка стен с полом, — нам и нужен водяной контур.

Можно предположить, что водяной контур необходим, если в доме есть хотя бы одна комната куда напрямую не выходит поверхность печи. А если таких комнат 2 или три, то уж тем более…

Кратко о том — как обычно делают водяной контур в доме с печью.

В старых домах, в деревнях без газа, печное отопление с водяным контуром в деревянном доме решали следующим образом. в печь встраивали котел — прямо в топку. Из печи самотеком, через обычный открытый бачок расширения (под потолком) пускали воду по широким трубам. Это могли делать либо в круговую по дому. Чаще всего  делали замкнуто — подача и обратка по одной стене.

Современные стройматериалы позволяют сделать разводку с переходом на пластик. Разводку делают уже на алюминиевые радиаторы под окнами. Это позволяет существенно снизить необходимость протопки, теплоноситель отдает тепло «дозированно» через радиаторы, которые можно тоже настраивать.

Таким образом можно попытаться решить одну из основных проблем печного отопления с водяным контуром в деревянном доме — быстрое остывание теплоносителя. Все-таки у пластика теплопроводность ниже чем у стали. Тем более что пластиковую трубу можно теплоизолировать.

Но некоторые проблемы печей с водяным контуром современные строительные материалы решить не могут.

Посмотрите небольшое видео, о печи, заказчик которой отказался от подключения уже вмонтированных регистров на отопление:

Основные проблема печей с водяным контуром.

Главная проблема печей с водяным контуром — это обратная сторона медали ее главного преимущества. Вода, являясь хорошим теплоносителем — быстро нагревается и хорошо отдает тепло. А металл хорошо проводит тепло…

Именно поэтому печи с водяным контуром достаточно быстро выхолаживаются. Известный факт что для эффективной отдачи тепла и обогрева дома — нужна определенная температура поверхности. Так вот печка с водяным контуром такую температуру дает во время протопки и недолго после. Затем происходит следующее.

Печь, имея внутри водяной контур — достаточно быстро выхолаживается, за некоторым исключением (некоторые модели). А сами трубы, ввиду вышеуказанных характеристик, достаточно быстро отдают тепло и тоже остывает.

Знакомая история — печь с водяным контуром топится два раза в день, если не больше. Но для меня — два раза в день это уже много для протопки печи. Так лучше уж поставить в доме две печи, мороки будет меньше, а эффекта (КПД) от дров — больше. Это не шутка…

Но быстрое выхолаживание и топка печи «как на работе» два раза в день — это полбеды…

Такая интенсивная эксплуатация печи — частые протопки, — ведут к ускоренному разрушению печной кладки. Старые печи с водяным контуром выглядят старыми не в силу возраста, а, скорее, по своей сущности. Их постоянно подмазывают, потому что постоянно топят, кладка разрушается, трескается. У меня есть знакомая, которая топит в морозы свою печку просто без остановки… У нее печь с водяным контуром.

Третья проблема возникает когда регистр установлен не в топке, а, например, в колпаке. При растопке такой печи, когда теплоноситель подостыл, возникает большой объем конденсата. По нашим подсчетам, при первой протопке такой печи вытекает до 2-х литров конденсата в печь! Если не сделать специальные приспособления для сбора конденсата, эта печь будет всегда мокнуть…

А это чревато постоянными проблемами с растопкой печи, огромными количествами сажи на регистре и скорому засорению печи.

Когда нужно печное отопление с водяным контуром в деревянном доме?

Я провел достаточно времени в общении с заказчиками печей, которые были убеждены в необходимости печного отопления с водяным контуром. В целом могу описать основные причины, по которым приходится мириться со всеми проблемами печей с водяным контуром. Вот они:

• Дом плохо утеплен.

Если дом, будь он даже небольшим, плохо утеплен. При том речь идет и о стенах, и о фундаменте, и о полах, и о перекрытиях… и обо всем вместе взятом… Тогда без водяного отопления, наверное, не избежать сквозняков… Хотя может и с водяным не избежать. Но все таки с водяным контуром в таком «дырявом» доме будет теплее у стен… Но топить придется «нещадно» и часто.

• Неудачная планировка.

Если у дома никудышное объемно-планировочное решение и тепло от печи не может или не сможет отопить его. Ни конвективным теплом, ни инфракрасным излучением. Такое может быть при излишне высоких потолках, удаленных спальнях, длинных коридорах и так далее…

• Большая площадь дома.

Бывает и так, что вроде планировка равномерная, но комнаты большие. А так же бывает что большая совокупная площадь помещений сочетается с первыми двумя «изъянами» домов… Тогда одной печью дом не отопить и приходится думать о разведении батарей… Если не делать две печи.

Но об этом не будем здесь, хотя вариант заслуживает пристального внимания.

• Необходима полная автономность.

В домах, которым недоступно электроснабжение. А так же которые подвержены вышеизложенным проблемам — так же придется делать разводку батарей чтобы автономно отопить дома — без помощи электричества и газа…

При этом, если даже у вас большой дом, который плохо утеплен, можно обойтись без водяного контура, при желании. Если дом подключен к электросетям есть вариант продумать достаточно экономное отопление, но без водяного контура. Дело в том что без электроэнергии сложно будет обойтись при монтаже и эксплуатации водяного контура, об этом далее…

Кстати, у меня есть интересная статья про камины с водяным контуром, прочитать ее можно здесь (кликабельно, откроется в отдельной вкладке). Там же я показываю наши каминные топки, в которые можно встроить регистр на отопление.

Как избежать проблем печного отопления с водяным контуром в деревянном доме?

Начнем с того, что отделим «мух» от «котлет». Дело в том что печь и котел — это разные вещи. Печь с водяным контуром это скорее должен быть котел. А когда просто в печку встраивают регистр получается то, что получается — печь разрушается, трубы не греют, замкнутый круг протопки печи по 2-3 раза в день.

Печь.

Печь создана для того чтобы вобрать тепло от горения дров в кирпичи. И долго-долго его отдавать. Поэтому теплоемкость печи — один из основных ее показателей.

Хорошая печь при одной протопке в сутки, стоящая в доме который подходит к ней, а она подходит для него (по объему, площади помещений и другим тепловым показателям) — обогреет такой дом.

Котел.

Котлы делаются так, чтобы задерживать как можно больше тепла внутри. Для чего? Для того чтобы максимально отдавать его теплоносителю системы водяного отопления.

Именно поэтому технически печь и котел — диаметрально противоположные вещи. В доме с котлом теплоносителем является вода (антифриз) и, можно сказать, сами трубы, хотя этим обычно пренебрегают.

А в доме с печью  теплоносителем является сама печь.

Встраивая водяной контур в печь мы мешаем «мухи и котлеты». Как выйти из положения?

• Сделать котел или печь-котел.

Коротко говоря печь-котел, это двухконтурная печь с водяным контуром. Она удерживает больше тепла внутри, держит его дольше после протопки — тем самым сохраняя его для теплоносителя. Теплоноситель в такой печи дольше стынет.

• Повысить теплоемкость теплоносителя.

Для этого необходимо сделать теплоаккумулятор — утепленный бак с большим количеством воды. Когда вода нагреется, она, при большом объеме, долго будет остывать. И не просто остывать — а отдавать тепло в дом. Объем теплоаккумулятора надо рассчитывать индивидуально, но, как говорится, чем больше, тем лучше.

• Встроить насос и термодатчик.

Для того, чтобы повысить эффективность печи и надежность надо поставить электронасос на теплоноситель. Этим мы решим много проблем. Во-первых эффективность — вода в регистре не будет перегреваться, ведь наибольший эффект отопления достигается при температуре носителя от 60 до 80 градусов.

При таком нагреве надо «выдернуть» его как можно быстрее в батареи дома. Таким образом и печь не будет перегреваться — повысим ее надежность. И эффективность отопления дровами вырастет очень значительно.

С насосом еще при протопке теплоноситель быстрее «обойдет» вкруговую всю систему и его температура будет держаться дольше на высоких градусах — больше тепла придет в дом.

• Встроить в систему электрокотел с термодатчиком.

Такое решение не только сделает отопление Вашего дома удобным. Не надо будет вставать по ночам в морозы и добавлять дров, когда теплоноситель остынет. А такое поверьте, вполне вероятно. Электрокотел будет автоматически включаться при падении температуры теплоносителя. Это опять же сбережет печь от сажи, уберет проблемы с протопкой.

Электрокотел будет включаться при падении температуры теплоносителя и выключаться при ее критических числах. А насос будет включаться при высоких температурах чтобы быстро доставлять тепло в дом.

При всем удобстве это не помешает Вам экономить, ведь в любом момент можно затопить печь и котел выключится очень быстро…

Как же все таки сделать печное отопление в деревянном доме без водяного контура.

Не хочу Вас отговаривать или подговаривать, но… Для многих моих клиентов, после долгих (или недолгих) бесед, стало очевидна ненужность водяного контура. С ним больше проблем. Тем более что если его делать по уму — все равно нужно использовать электричество. Если конечно есть электричество… Или если нет условия что в доме нужна полная автономность.

Самое главное, конечно — хорошо построенный и утепленный дом, планировка под печное отопление. А это достигается при правильном подходе — когда перед строительством дома выполнен проект печного отопления. Когда спроектировано правильное объемно-планировочное решение. Когда правильно подобрана печь. Ну и когда это все хорошо реализовано.

Так вот, раз уж все равно использовать электроэнергию, намного экономнее ее использовать по-другому. Чтобы не связываться с водой, трубами и так далее… Даже в не самой удачной планировке дома можно выполнить отопление печь+электричество экономно, мягко, удобно…

Тем не менее есть хорошие проекты печей-котлов, где я постарался максимально улучшить конструкцию. но с другой стороны. когда нужна автономность, то и варочная поверхность не помешает. Такие проекты тоже есть.

Недавно у меня вышла книга-фотопорядовка с подробным описанием кладки печи.

Подписывайтесь на нашу рассылку или пишите мне в личку по поводу приобретения. А так же не пропустите наш БЕСПЛАТНЫЙ ПРОЕКТ ПЕЧИ И ОБУЧАЮЩИХ КУРС КЛАДКЕ ПЕЧИ — ЗДЕСЬ.

Устройство печи с водяным контуром для отопления дома

Печное отопление малоэффективно даже для малых домов. Тепло фактически концентрируется только в одном месте, а циркуляция воздуха недостаточно эффективно распространяет его по краям комнаты, не говоря уже о соседних помещениях. Однако решить проблему можно, если использовать печи с водяным контуром для отопления дома. В самом простом варианте монтируется контур водяного отопления с естественной циркуляцией, а дровяная печь становится источником тепла, достаточно смонтировать теплообменник в топочную камеру.

Устройство

Традиционную дровяную печь достаточно дополнить теплообменником для водяного отопления. Он встраивается в топливник печи или дымоход и объединяется с контуром объединяющем несколько радиаторов, распределяя тепло по всей комнате или даже дому. Принцип работы схож с твердотопливными котлами, отличие же в том, что происходит нагрев не только теплоносителя, но и стенок печи, дымовых каналов, которые так же участвуют в обогреве.

Печное водяное отопление – экономичное решение, которое отлично подойдет для сельской местности, где нет газа, случаются перебои с электроэнергией, а приготовление пищи ведется на печи. Нет смысла приобретать отдельный котел отопления, если можно дополнить имеющуюся печь и организовать полноценный обогрев дома, без увеличения расхода топлива.

Недостаток – при монтаже теплообменника уменьшается объем топливника. Решение – кладка печи длительного горения либо подбор подходящего по ширине теплообменника при кладке топливника.

Даже если пойти на уменьшение объема камеры, то придется лишь подкладывать чаще дрова.

Тепловая энергия при горении дров направляется по большей части на нагрев теплообменника и, соответственно, теплоносителя, поэтому стенки печи будут греться слабее.  В конструкции сильнее всего нагреваться будет верхняя часть за счет  горячего воздуха и дыма, выходящего через дымоотводы.

Отдельно следует обговорить условия, когда в доме с печью либо не проживают зимой, либо длительное время отсутствуют. Без постоянной поддержки температуры выше нуля вода в контуре замерзнет, стенки теплообменника лопнут, а печь может прийти в полную негодность.

Есть три варианта для отопления дома:

• Кладка печи с учетом монтажа теплообменника и водяного контура.
• Установка теплообменника в уже готовую печь.
• Установка готового решения, печи или камина с вмонтированным теплообменником.

Далее рассмотрим именно первый и второй варианты, начиная с выбора теплообменника и кладки печи и заканчивая монтажом всей системы.

Печные теплообменники

Чтобы собрать полный контур отопления, необходимо установить в печи теплообменник, называемый еще регистром, змеевиком или котлом. Это может быть как готовый вариант, купленный в магазине, так и самодельный из труб или листовой стали. Задача теплообменника – нагрев и обеспечение циркуляции теплоносителя (воды), поэтому от его конструкции зависит, насколько будет эффективным отопление. Регистры из труб обладают большей площадью нагрева, а из листовой стали легче в чистке и изготовлении.

Требования к теплообменнику:

• Для установки теплообменника в готовую печь необходимо учесть его размеры под габариты топки. Если же кладка будет производиться с нуля, то размеры можно согласовать еще на этапе планирования, либо подобрать размеры печи под имеющийся регистр.
• Чтобы избежать перегрева ширина канала в теплообменнике должна быть больше 3 см. Если используется в отопительном контуре циркуляционный насос, то этот размер может быть снижен до 2,5-3 см.
• Чтобы стенки теплообменника не прогорали, их толщина берется 3-5 мм. Учтите, что при топке углем толщина стенок должны быть больше, а при топке дровами можно выбрать и минимальную толщину.

Где расположить теплообменник

При кладке печи следует учитывать следующие рекомендации:

• Между теплообменником и стенкой топливника нужен зазор 5-15 мм, для компенсации теплового расширение металла и увеличении площади теплообмена. При использовании листовой стали достаточно зазора до 10 мм. Для конструкции из труб этот размер должен быть больше.
• Если печь будет использоваться и для готовки, то плита обязательно делается съемной, чтобы можно было очистить топливник и теплообменник от золы. Если печь исключительно отопительная, то ее чистка выполняется через топочную дверку.
• Теплообменник располагается в топливнике или дымообороте (колпаке безоборотных печей) на пути потока «сверху-вниз» горячих газов. Во втором случае обеспечивается полное сгорание топлива, а нагрев будет сильнее за счет получения максимума тепловой энергии от продуктов горения.

Установка теплообменника в готовую печь

Воспользоваться можно двумя способами:

1. Если у печи снимается варочная плита, то разбирать ее не нужно. Достаточно снять верхнюю часть и проделать отверстия под трубы отопления в стенке.
2. Если верхняя часть печи не снимается, то ее придется разобрать до пода топливника, а после восстановить.

Второй вариант предпочтительней, так как позволяет скорректировать размеры топливника под новые условия эксплуатации, также при необходимости во время повторной кладки можно изменить количество дымовых каналов и их направление.

Если изменять ничего не планируете и старая конструкция печи вас устраивала, то обязательно при разборке зарисуйте порядовки, т.е. как расположены кирпичи в каждом ряду. Эта «шпаргалка» поможет без труда восстановить печь.  Если старые кирпичи повредились, то заменять их желательно аналогичными.

Монтаж системы

Принцип построения водяного контура  такой же, как и для твердотопливного котла, отличие заключается только в том, что входное отверстие регистра печи расположено выше.

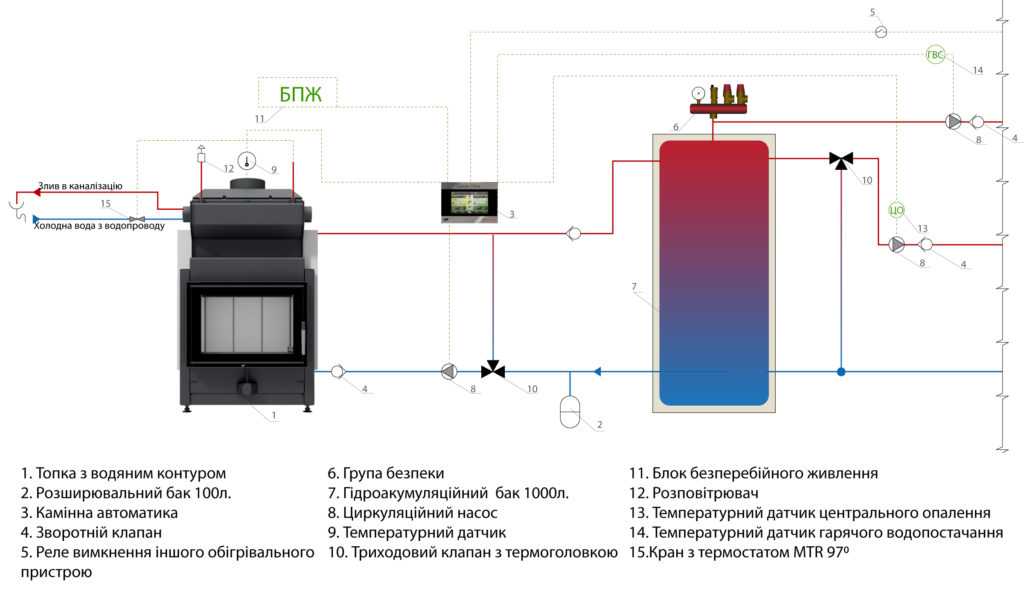

Схема контура отопления с печью – двухтрубная  с любым типом разводки. Окончательный вариант подбирается в зависимости от способа циркуляции теплоносителя – с насосом или без.

1 — Трехходовой клапан, 2 — Циркуляционный насос, 3 — Расширительный бак, 4 — Группа безопасности, 5 — Печь, 6 — Тепловой аккумулятор, 7 — Радиаторы

Обязательно поддерживается давление в системе на уровне 1,5-2 бара за счет установки расширительного бака в верхней точке магистрали. Для сглаживания периодичности в работе печи следует установить гидроаккумулятор, который повысит общую теплоемкость контура отопления. Дополнительно к этому устанавливается группа безопасности.

Варианты распределения теплоносителя:

• Естественная циркуляция. Монтаж труб под уклоном 3-5 градусов. Для улучшения циркуляции на подающей трубе поможет «коллектор разгона» – вертикальный подъем трубы на 1-1,5 м и спуск под наклоном к радиаторам.
• Принудительная циркуляция. В систему добавляется циркуляционный насос, что увеличит КПД отопления на 20-30%.   Однако такой вариант опасен, если случаются перебои с электричеством, так как при отключении циркуляционного насоса закипит вода.
• Комбинированная циркуляция. Лучшее решение для печного водяного отопления. Одновременно выполняется и наклон трубы, и установка циркуляционного насоса параллельно основной магистрали. В обычном режиме работает насос, а при отключении электричества система продолжит работать за счет естественной циркуляции.

особенности печного отопления, каминов, фото и видео

К сожалению, не каждый дачный поселок может похвастаться наличием газопровода на своей территории. Поэтому домовладельцы зачастую вынуждены решать проблему отопления своих усадеб путем использования классических дровяных печей. Их современные варианты оборудованы водяным контуром, что делает всю обогревательную систему более эффективной. Поговорим об этом подробно.

Печка с водяным контуром

Общая характеристика печей с водяным контуром

Принцип действия и особенности устройства

Внутреннее устройство аппарата

Печи для дачи с водяным отоплением имеют довольно простой принцип работы. Сгорающие внутри них дрова выделяют тепло, за счет которого происходит нагрев корпуса устройства, а также установленного в его полости теплообменника. Он передает получаемую тепловую энергию воде, циркулирующей в отопительной системе.

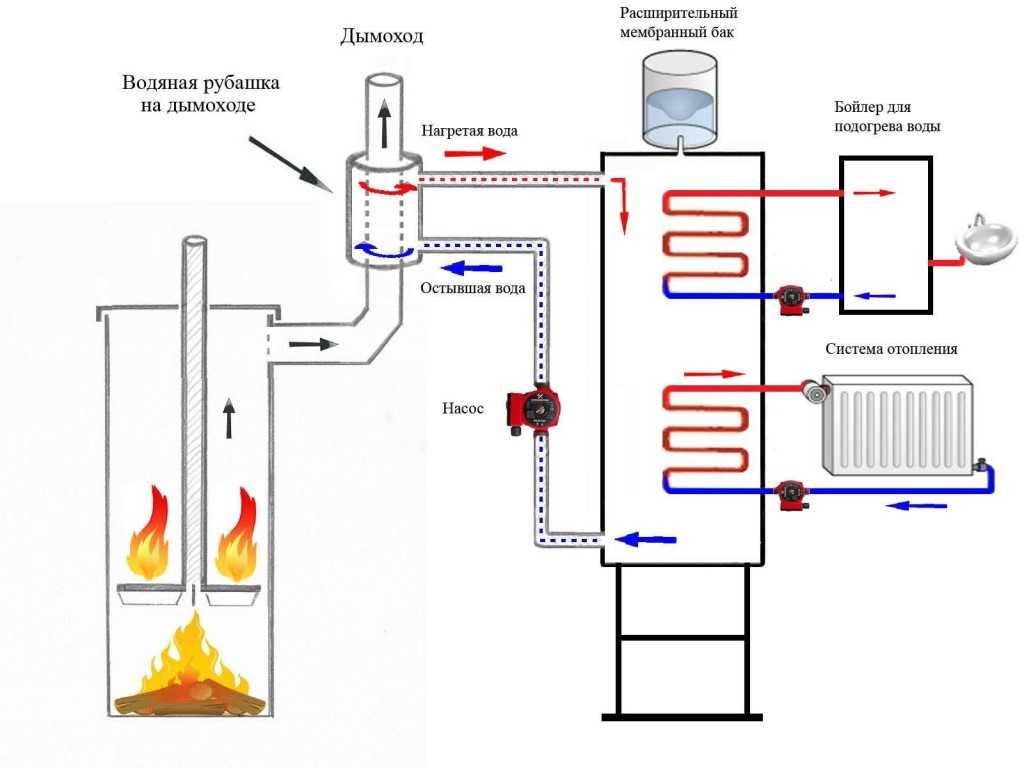

Схема отопительной системы

Обменный контур обычно изготавливается из стали или чугунного сплава. Размещается он внутри камеры сгорания, благодаря чему получает наибольшее количество тепловой энергии.

Что касается самой печи для дачного дома, то она может быть выполнена из кирпича или стальных элементов. Второй вариант в настоящее время является более популярным. Это объясняется его меньшим весом и простым монтажом.

Также стоит отметить, что существуют печи камины для дачи с водяным контуром, оборудованные варочной панелью. Благодаря ей отопитель помимо своей печной функции, может также играть роль плиты, которая позволяет готовить и разогревать еду. Нагрев данной плоскости производится за счет воздействия на ее внутреннюю поверхность пламени или путем прогрева всего корпуса конструкции.

На фото – устройство с варочной панелью

Современные модели таких механизмов имеют прозрачную дверь топки, выполненную из огнеупорного стекла. Это создает эффект камина и позволяет любоваться игрой огня.

Возможности печей с водяным контуром

Решив использовать печи для водяного отопления дачи, вы должны понимать, что такие устройства имеют весьма невысокий уровень КПД. Поэтому они могут обогреть лишь небольшой дачный домик.

Обратите внимание!
Для подобной отопительной системы в большинстве случаев является обязательным наличие центробежного насоса, работающего от электрической сети.
Поэтому вам также понадобится аренда дизель генератора для дачи.

Для отопления крупного коттеджа такая система не совсем подходит и поэтому может применяться только в качестве дополнительного источника тепла. На роль основной нагревательной конструкции здесь больше подходит привычная газовая конструкция.

Схема теплого пола

Совет!
Качественно прогреть дачу с помощью такой печки можно при помощи теплых полов.
Они равномерно распределяют тепло и не требуют нагрева воды до высоких температур.

Преимущества и недостатки дачных печей с водяным контуром

Названные устройства обладают целым рядом значимых черт.
Разобраться с ними вам поможет изложенная здесь таблица.

Преимущества

Недостатки

доступное топливо – при желании его можно не приобретать, а заготовить самостоятельно; длительный срок эксплуатации – для качественных изделий он составляет до 50 лет; отсутствие необходимости получения разрешительных документов – чтобы смонтировать и запустить печное водяное отопление не требуется оформления специальной документации; меньший объем затрат по сравнению с подключением и запуском газового оборудования.

необходимость постоянного контроля – работающую печь нельзя оставлять без присмотра; необходимость в наличии постоянно действующего циркуляционного насоса – без него система просто не будет работать. Кроме того, отключение данного устройства при работающей печи может привести к выходу ее из строя; невозможность эксплуатации без залитой в систему воды – таким образом, если вы захотите летом приготовить на печке еду – вам придется отапливать дачу.

Совет!
В целях избегания возможных проблем стоит создать гравитационную отопительную систему, работающую без применения циркуляционного насоса.
Однако, следует заметить, что ее монтаж довольно сложен и поэтому он должен выполняться только высококвалифицированными специалистами.
Поэтому цена подобных работ довольно высока.

Гравитационная система отопления

Основной критерий выбора

Выбирать дачные печи с водяным контуром следует в первую очередь по их мощности. Она должна быть такой, которая сможет обеспечить всю постройку теплом. Поэтому данную величину обязательно нужно рассчитать.

Если высота потолков в доме не превышает 2,7 метров, то это можно сделать по упрощенной схеме. Инструкция здесь такова: следует взять площадь жилой части дачи и разделить ее на 10. Полученное число следует округлить. Это и будет требуемая мощность отопительного агрегата.

Совет!
Чтобы нагреватель прослужил как можно дольше, стоит выбрать несколько более мощный прибор, чем требуется согласно вашим расчетам.
Если же вы купите механизм именно той мощности, которая вам нужна, то он постоянно будет работать на пределе своих возможностей, что приведет к быстрому износу его деталей.

Данный параметр следует искать в техническом паспорте изделия, своими руками перелистывая его страницы.

Обычно там указываются три величины:

• минимальная – она соответствует тому моменту, когда дрова затухли и начали тлеть;
• максимальная – наблюдается в момент горения топлива;
• номинальная – высчитывается на опытном образце. Именно ее и следует использовать при выборе подходящей модели

Вывод

Печка с водяным контуром является приемлемым вариантом для небольшой дачи. Она потребляет недорогое топливо, не требует оформления разрешительных документов и служит довольно долго. Вместе с тем, имеются определенные сложности, связанные с ее эксплуатацией, особенно если мы говорим о том, как отапливать дачные дома из блок контейнеров.

Вдобавок, топить такую печь, не обогревая при этом весь дом, не получится. Дополнительные сведения по рассмотренной теме вы можете почерпнуть из видео в этой статье.

Добавить в избранное Версия для печати

Статьи по теме

Все материалы по теме

Печь-камин с водяным контуром: характеристики, преимущества, применение

Содержание статьи:

• Основные виды печей-каминов с водяным контуром
• Плюсы и минусы водяных каминов
• Особенности выбора, установка и эксплуатация своими руками
• Особенности подключения к системе отопления
• Обзор популярных печей-каминов с водяным контуром

Для обогрева дома в деревне без газоснабжения, загородного дома или дачи подойдет печь-камин с водяным контуром. Агрегат работает на твердом топливе, обеспечивает параллельный обогрев помещения и теплоносителя в трубах. Вода может использоваться в качестве источника тепла для бытовых нужд. Перед установкой оборудования нужно определиться с материалом изготовления и разобраться с технологией подключения.

Основные виды печей-каминов с водяным контуром

Печь-камин стальная длительного горения дешевле купить

Печь выбирается на этапе проектирования дома. Это позволит соотнести дизайн с другими объектами, скрыть его привязку. При установке отопительных агрегатов после постройки следует учитывать их разновидности.

Стальные модели

Отличаются доступной стоимостью и простотой в эксплуатации. Теплообменник выполнен из жаропрочного металла толщиной 3-5 мм, не имеет швов. Для наружной облицовки применяют шамот, керамику, чугунные листы. Дымоуловитель, рассекатель пламени и дефлектор топки изготавливаются из стали или чугуна. Решетка исключительно чугунная.

Благодаря гибкости материала конструкция может быть любой формы. Футеровка из шамота или керамики увеличивает срок службы печи.

Стальные детали подвергаются коррозии, поэтому топить печь нужно в режиме с минимальным образованием конденсата.

Камины чугунные

Чугунная печь служит дольше, не трескается под воздействием высоких температур

Чугунный тип каминов подключается к общей радиаторной системе и обеспечивает эффективное отопление дома любой квадратура. Устройство включает в себя следующие элементы:

• теплообменник со змеевиком – используется для циркуляции воды;
• контур отопления – к нему подключается змеевик;
• контур, состоящий из радиаторов, расширительных бачков, труб с арматурой и насоса;
• открытая или закрытая топка;
• решетка – нужна для вентиляции воздушных масс и отвода продуктов горения;
• зольник с выдвижным поддоном – на него падает зола при чистке;
• дымоход с дымосборником для крепления.

Чугунная печь не выжигает кислород в помещении, имеет высокую теплоемкость и долго не остывает. При воздействии высокой температуры материал не трескается и не деформируется.

Комбинированные модели

Стальной корпус и чугунные части топки увеличивают срок службы печи

Камины длительного горения подходят для многокомнатного дома или загородного коттеджа. Комбинированные модификации изготавливаются со стальным корпусом и чугунными деталями, на которые воздействует огонь. Чаще всего это топка и печь. Нержавеющий корпус исключает растрескивание чугуна при перепаде температур, а чугунные стенки не дают плавиться при перегреве.

Представлена ​​конструкция печи-камина длительного горения с водяным контуром для отопления:

• топочная камера, в которую заложены дрова;
• отсек поддувала с решеткой и выдвижным зольником под ней;
• Устройство дожигания пиролизного газа;
• перегородка между топкой и камерой дожигания;
• труба дымохода, куда выходит труба;
• дверь из чугуна или термостойкого стекла.

Изделия отличаются высокой эффективностью, компактностью и долговечностью. Эстетичный вид и дополнительную теплоемкость обеспечивает керамическое покрытие.

Кассетные камины

Кассетный камин можно обложить кирпичом, а трубы спрятать в стене

Кассетный камин выглядит как классический дровяной камин. Для изготовления топки, каркаса и стенок используется сталь или чугун. Отопительные агрегаты могут работать автоматически, без постоянного контроля со стороны пользователя. Отделка корпуса выполняет функцию защиты и выполняется из керамической плитки, натурального или искусственного камня.

От стандартных модификаций изделие отличает:

• экономичность – характерна для закрытых моделей;
• универсальность – благодаря высокому КПД используются как основной и вспомогательный источник тепла;
• наличие контактного дымохода с малым сечением и укороченной трубой для быстрого отвода продуктов горения;
кассетные элементы
• – кассета обеспечивает быстрый нагрев, оснащена системой встроенных вентиляционных отверстий;
• огнеупорные двери из матового или прозрачного стекла.

Для интенсивного нагрева можно установить металлический распределительный диск.

В зависимости от мощности, габаритов оборудования и площади отапливаемой площади можно выбрать кассеты:

• для установки в открытую топку: дают минимум тепла, но подойдут, если у вас небольшой коттедж 1-2 номера;
• для установки в закрытую топку: отличаются мощностью, эффективно обогревают большой дом.

Кассетная печь быстро остывает, но для максимальной экономии тепла организован кирпичный портал.

Водяные камины углового типа

Угловой камин занимает меньше места, подходит для небольших помещений

Угловой вариант нагревательных элементов имеет форму треугольника или пятиугольника. В первом случае нет духовки, а во втором – есть большая варочная панель для приготовления пищи.

Задние стенки камина расположены относительно друг друга под прямым углом. Здание подходит для небольших помещений, эргономично и компактно. Нижняя часть печи оборудована сушилкой для дров или выдвижным поддувалом. Возле бортов могут быть декоративные тумбы из кирпича. Каминная топка имеет полукруглую, квадратную, прямоугольную или трапециевидную форму.

Конструкции углового типа имеют ряд преимуществ:

• компактность по сравнению с пристенными или островными конструкциями;
• рациональность использования небольшого помещения;
• простота самостоятельной установки;
• возможность отделки штукатуркой, керамической плиткой, готовый портал.

Угловые модификации излучают максимум тепла при минимальных размерах.

Плюсы и минусы водяных каминов

При естественной циркуляции теплоносителя можно обойтись только дровами – без электричества и газа

Каминные топки и печи с жидкостным теплообменником имеют ряд преимуществ:

• независимость от электричества и газа – для закладки используются дрова;
• компактных размеров, что подходит для любой площади помещения;
• возможность использования для обогрева и приготовления пищи;
• поддержание комфортной температуры в большом доме;
• равномерное распределение и подача тепла в дальние помещения;
• высокая эффективность при минимальных расходах топлива;
• эксплуатация печей с контуром и баком для горячего водоснабжения;
безопасность
• – наружные части корпуса с футеровкой не нагреваются;
• подключение к системе радиаторного отопления.

Печь с водяной системой имеет ряд недостатков:

• минимальная автоматизация кирпичных и металлических моделей;
• затрат времени на закладку топки и разведение костра;
• образование копоти, копоти и дыма при использовании дров из хвойных пород, вишни, ивы;
• быстрое охлаждение стальных модификаций;
• не все агрегаты подходят для сжигания угля.

Топить печь можно дровами из граба, осины, березы, бука или специальными брикетами.

Особенности выбора, установка и эксплуатация своими руками

Мощность камина подбирается исходя из площади обогрева

Камин, оборудованный системой с контуром и котлом, подходит для водяного отопления всех помещений в доме. Подключается к системе через трубы в топке. При покупке оборудования необходимо учитывать:

• Особенности безопасной установки и подключения к коммуникациям.
• Мощность. Для дома общей площадью 100 м2 подходят модели от 7 кВт, в помещениях менее 80 м2 допустимо маломощное оборудование. Стоит учесть, что 1 кВт мощности уходит на обогрев 10 м2 дома.
• Материал. Стальные агрегаты при недорогой стоимости более подвержены коррозии. Чугунные долго аккумулируют тепло, но их цена дороже.
• Наличие режима длительного горения. Такие устройства энергоэффективны, имеют КПД 75-90%.
• Полный комплект. Стандартный водяной камин комплектуется зольником, дымоходами, дымоходом, печью, жаростойкой створкой.
• Возможность заливки антифриза в систему. Глицериновый раствор, этиленгликоль и пропиленгликоль не замерзают при -30 градусах.

Все технические параметры указаны в документации производителя.

Установка своими руками

Встроенный водяной контур внутри камина

Компактность и небольшой вес каминного оборудования не позволяют возводить массивный фундамент. Достаточно сделать настил из листового материала, выложить плитку или другое огнеупорное покрытие. Самостоятельная установка выполняется следующим образом:

1. Снятие заводской упаковки и проверка конструкции на целостность.
2. Контроль готового уровня покрытия.
3. Демонтаж трубы на одном уровне с дымоходом.
4. Сборка газоотводных элементов.
5. Установка колосников, зольников, решеток и жалюзи.
6. Герметизация соединения топки с дымоходом, а также стыков и швов.

Трубопровод одноконтурный изолированный.

Условия использования

Дымоход необходимо чистить два раза в год, чтобы предотвратить возгорание.

При использовании каминов с гидравлическим теплообменником необходимо придерживаться ряда требований:

• Очистка дымоходов от сажи 2 раза в год.
• Регулярное, по мере накопления, удаление золы из топки и зольника.
• Слив воды из труб, если система не используется летом.
• Предварительный осмотр радиаторов, баков, насосов, арматуры и фильтров перед началом отопления.
• Очистка стеклянной дверцы специальными средствами.
• Заполнение теплообменников водой для предотвращения прогорания.
• Подача теплой воды в режиме отапливаемой печи.
• Использование байпасного циркуляционного насоса для повышения эффективности системы.

Зимой разрешается заливать антифриз в коммуникации.

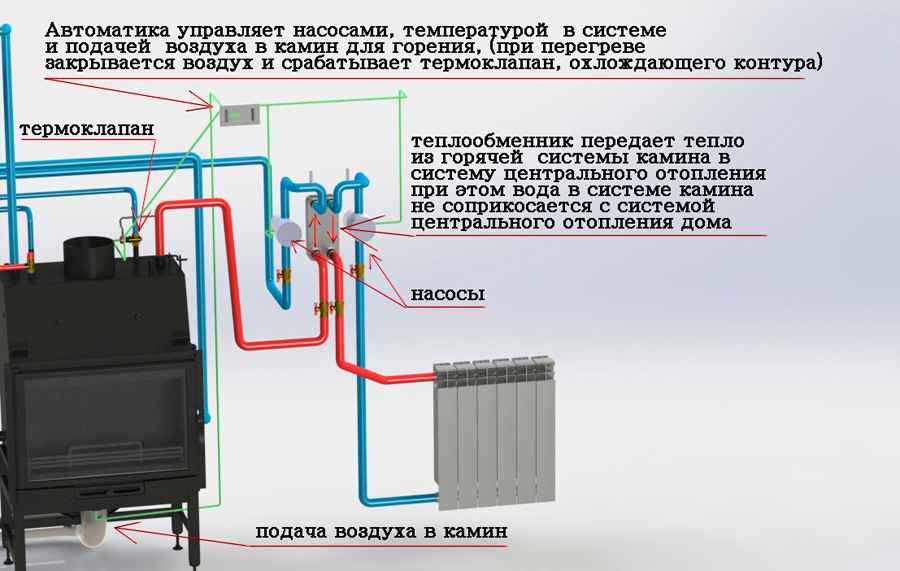

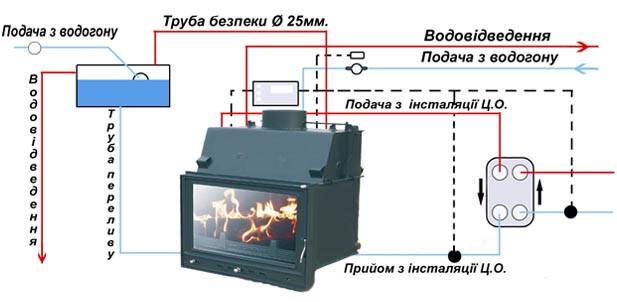

Особенности подключения к системе отопления

Водяной камин подключается к системе при наличии теплоносителя в контуре с учетом его циркуляции.

Естественная циркуляция

Расположение труб с принудительной и естественной циркуляцией

Агрегаты с водяным контуром подключаются следующим образом:

1. Устройство бустерного коллектора за теплообменником для подъема теплоносителя в высшую точку.
2. Установить расширительный бачок вверху.
3. Сооружение теплотрассы из труб диаметром не менее 32 мм.
4. Соблюдение уклона 5 см на 1 м для нормальной циркуляции.

Для подключения системы к радиаторам используйте трубы диаметром 16-20 мм.

Принудительный тип циркуляции

Принудительная циркуляция воды предусматривает несколько нюансов:

• расширительный бак ставится на любом участке магистрали;
аккумуляторы
• подключаются любым способом;
• не нужно соблюдать наклон трассы;
• можно использовать автоматический блок для предотвращения образования конденсата в топке.

Поместите расширительный бачок на возвратную трубу за насосом.

Обзор популярных печей-каминов с водяным контуром

Разновидности печей по конструктивным характеристикам

Современные производители выпускают водяные камины для обогрева небольших домов и больших помещений. Потребители предпочитают несколько вариантов:

• Коза/К6, Кратки. Компактный отопительный прибор для небольшого дома с регулируемой интенсивностью пламени. Мощность 8 кВт, топка чугунная.
• Бавария Три стакана, камин EcoC. Печь с оригинальной конструкцией стальной топки, застекленной с трех сторон. Дымоход подключается сверху и сзади. Обогреватель с режимом вторичного догорания способен обогревать помещение около 6 часов.
• Профессор Бутаков, Термофор. Доступен с дверью из стали, чугуна с окном и экранированной системой конвекционных труб. Подходит для оснащения склада, ангара на 1000 кв. КПД составляет 80% за счет направления воздуха в камеру дожигания специальными форсунками.
• Happy Red, МБС. Стильный камин для комнаты 45 м2. Изготовлен из стали и чугуна рамным способом. Топка обрамлена шамотом, перепад температур сглажен вермикулитовым отбойником. КПД – 82%.
• ПК-01, Везувий. Модель с варочной панелью обогреет дом площадью 150 кв. Топка топится электровентилятором, теплообмен при длительном горении 5 часов. интенсивность горения регулируется створкой поддува.
• Лава, Гуча. Чугунный прибор с площадью нагрева 89м2 оборудован двумя регуляторами – в топке и зольнике. Дымоход подключается сзади или сбоку.

Все печи-камины безопасны, снабжены инструкцией по эксплуатации.

Печь-камин с водяным теплообменником подходит для зданий любой площади. Агрегат характеризуется экономичностью, простотой монтажа и эксплуатации. При его выборе нужно учитывать параметры мощности, специфику конструкции и квадратуру обогрева.

Печь кирпичная с водяным контуром для отопления дома: особенности и разновидности

Содержание статьи:

• Способ работы и конструкция
• Плюсы и минусы отопления водяным контуром
• Типы систем
• Подключение печи к системе водяного отопления
• Расчет мощности и размеров теплообменников
• Как сделать печь своими руками

Для отопления дома большой площади, состоящего из нескольких комнат, стоит выбрать наиболее экономичный вариант, например, печь с котлом. Современная кирпичная печь с водяным контуром дает возможность отапливать все помещения из одной точки. Теплоноситель в нем способен равномерно распределять тепло и поддерживать нужную температуру по всей площади. Перед покупкой такого агрегата необходимо подробно изучить принцип его работы, все плюсы и минусы, а также способ подключения и тип системы.

Принцип работы и конструкция

Печь с водяным контуром, встроенная на этапе кладки

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для его установки необходимо создать систему водяного отопления, с помощью которой тепло поступает от стен печи и радиаторов отопления, подключенных к основному контуру. Контурные трубы подключаются к котлу или к встроенному в топку регистру. Теплоноситель нагревается, проходя через горячий регистр, затем поступает в трубы и радиаторы.

После прохождения контура температура теплоносителя снижается и он снова поступает в теплообменник, где повторно нагревается. Для идеальной циркуляции топлива в контур встроен специальный насос. Важным элементом системы является расширительный бачок. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить где угодно. В составе открытой системы бак размещают в самой высокой точке контура, это может быть чердак или другое помещение.

Расширительный бачок – емкость для излишков нагретой охлаждающей жидкости. Он имеет разнообразный дизайн, размер и объем, его необходимо подбирать с учетом типа системы отопления и количества теплоносителя.

Плюсы и минусы отопления водяным контуром

Зимой печь необходимо топить непрерывно, закладывая дрова в ручном режиме

Кирпичные водогрейные печи, используемые для отопления частного дома, имеют свои преимущества и недостатки. Их нужно учитывать при выборе подобного устройства для бани или жилого помещения. Выбирать подходящую модель необходимо с учетом конкретных параметров дома. Оптимальным вариантом будет печь длительного горения, способная проработать 12-14 часов после одной закладки топлива.

В перечень преимуществ печи с водяным контуром входят:

• экономичный расход топлива по сравнению с системами, работающими на других источниках энергии;
• возможность установки печи в комплекте с другими системами отопления;
• возможность печи вписаться в любой дизайнерский проект по оформлению интерьера.

Из минусов таких агрегатов отмечают необходимость топить печь зимой в режиме непрерывной печи. В противном случае помещения не будут прогреваться до оптимальной температуры.

Печь с водяным контуром не является автоматизированной системой, поэтому топливо для отопления в некоторых моделях агрегатов необходимо загружать в ручном режиме.

Виды систем

Печь с принудительной циркуляцией эффективнее и быстрее прогревает помещение

Кирпичная печь с водогрейным котлом, изготовленная своими руками или купленная, может работать на систему с принудительной или естественной циркуляцией. Каждый из двух типов имеет свои особенности и отличия, которые необходимо учитывать.

Принудительная циркуляция

Этот тип системы дополняется циркуляционным насосом, который отвечает за перемещение теплоносителя по дымоходам. Подключив систему к электричеству, можно регулировать уровень давления в радиаторе с помощью клапанов. Также это дает возможность уменьшить количество топлива на подогрев теплоносителя. Принудительная циркуляция достаточно экономична, но главный ее недостаток – зависимость от электроснабжения. В случае отключения электричества работать не будет.

Естественная циркуляция

При естественной циркуляции невозможно регулировать температуру, кроме того система сложна в монтаже

Система с естественной циркуляцией работает на основе применения законов физики. В процессе работы теплоноситель перемещается по трубам за счет разности плотности холодной и горячей воды. Главным преимуществом системы является ее энергонезависимость, поэтому ее часто создают в домах, где случаются перебои с электричеством. Среди его недостатков отмечают необходимость использования тяжелых металлических труб, например, чугунных, которые трудно монтировать. Также в системе нет возможности регулировать уровень обогрева каждой комнаты.

Печь или камин с водяным контуром могут быть изготовлены из чугуна, стали или кирпичной кладки. Подходящий вариант выбирает хозяин дома. При выборе учитываются общая площадь отапливаемых помещений, мощность прибора, количество места, отведенного под топку, расположение каждого элемента схемы, функции агрегата и его конструкция. . Помимо этих параметров, нужно помнить о необходимости установки под плиту специального фундамента.

Подключение печи к водяной системе отопления

Водяной контур обложен шамотным кирпичом, чтобы не прогорел раньше времени

Для полноценного подключения прибора к общей системе потребуется приобрести змеевик в печке для нагрева воды. Он устанавливается внутри топки. При его выборе учитывается толщина стенок печи, если речь идет об устройстве, работающем на дровах, стенки могут быть тоньше.

Агрегаты, отапливаемые угольными брикетами, могут иметь более плотные стенки. Игнорировать это условие нельзя, иначе котлы быстро прогорят, и их придется заменить до истечения установленного срока эксплуатации.

Расчет мощности и размеров теплообменников

Мощность теплообменника зависит от материалов, из которых он изготовлен. Если деталь чугунная, лучшим выбором станут модели серий МС-110-300 и МС-90-300. Благодаря небольшим размерам они легко помещаются в топку, их площадь нагрева на каждое ребро составит 0,14-0,16 м2. Зная эти цифры, можно рассчитать, сколько секций необходимо для обогрева каждого контура. На каждые 10 квадратных метров помещения вам понадобится 1 кВт, что равно примерно 0,1 м2 всего теплообменного отопления.

Как сделать печь своими руками

Схема узлов кирпичной печи со сварным водяным контуром

Иногда возникает необходимость обустроить кирпичную печь своими руками и встроить ее в нишу или установите его на квадратный или прямоугольный фундамент. В первую очередь делают разметку под печь и заливают фундамент. После его высыхания выложить два ряда кладки из кирпича по порядовочной схеме, чтобы сгладить неровности основания и сделать основание под блок. Далее нужно выложить ряды на глиняный раствор и закончить расчет, учитывая при этом толщину швов между рядами.

Когда корпус готов, осталось установить дверцы, топку, варочную поверхность, теплообменник и другие детали. После завершения работ печь необходимо полностью протопить и проверить ее работоспособность.

Чертежи для печи можно разработать самостоятельно или обратиться за помощью к профессионалам. При отсутствии опыта лучше доверить эту работу специалистам, которые подготовят подробную схему с учетом требований к системе отопления и конкретному помещению. В этом случае готовый агрегат будет полностью соответствовать требованиям и критериям безопасности системы отопления.

Буржуйка с водяным контуром своими руками. Чертежи

Во многих частных домах дровяное отопление и печи остаются в приоритете. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно – этот вид отопления не самый удобный. Слишком много внимания и недостаточно комфорта. Выход – печное отопление с водяным контуром.

Печное отопление с водяным контуром – возможность совместить традиции и комфорт

Во-первых, давайте разберемся с терминологией. Когда говорят «печь», чаще всего имеют в виду отопительный прибор из кирпича, который топится дровами. Но часто так еще называют металлическую печь на дровах или углях. Принципы работы кирпичных и металлических агрегатов одинаковы, меняется способ теплопередачи. У металла больше конвективная составляющая (большая часть тепла переносится воздухом), а у кирпича преобладает тепловое излучение – от стенок печи и нагретых стен дома. В нашей статье мы в основном говорим о кирпичных печах, но большая часть информации применима и к металлическим дровяным (угольным) котлам. Печное отопление с водяным контуром можно сделать на базе любой печи.

Устройство

Практически любую дровяную печь, даже старую кирпичную, можно переоборудовать и снабдить водяным контуром. Тем не менее, лучше отдать предпочтение готовым решениям с грамотно выстроенной структурой, где теплообменник вписан гармонично и не портит процесс горения и тягу.

Идея заключается в размещении водяного теплообменника непосредственно в камере сгорания или перед дымоходом. В зависимости от его конструкции и расположения можно организовать радиаторное отопление по всему зданию.

Существует пять основных типов теплообменников:

• змеевик;
• реестр труб внутри печи;
• бойлер встроенный, накопительный бак;
• патрубок регистра на наружной стенке духовки, конвекция;
• Теплообменник дымохода.

Катушка

+ Простое исполнение.

+ Максимальное тепловыделение.

– Только принудительная циркуляция.

Внутри топки, часто на входе в дымоход, находится пластинчатый теплообменник, примерно такой же, как установлен в газовых котлах. За счет горячего воздуха и продуктов сгорания теплоноситель нагревается. Так как естественной конвекции жидкости в данном случае нет, а для циркуляции в системе отопления потребуется установка циркуляционного насоса. Это уже делает отопление зависимым от наличия электричества.

Регистр труб внутри печи

+ Быстрый нагрев.

+ Простота конструкции.

– Слабое регулирование нагрева.

Внутри камеры сгорания выполнен трубчатый теплообменник прямого нагрева. Ряд П-образных труб, установленных параллельно друг другу и объединенных двумя коллекторами соответственно входным и выходным. Тепло от огня и тлеющих дров нагревает теплоноситель в трубах. Довольно рискованный вариант, так как при отсутствии циркуляции теплоноситель закипает. При отсутствии дополнительного объема для расширения и отвода паров возможен разрыв теплообменника. Однако это самый простой и доступный вариант самостоятельного исполнения и переделки существующей дровяной печи. В печах, изначально оборудованных таким регистром, устанавливается терморегулятор, который в зависимости от нагрева воды регулирует положение заслонки, снижая активность горения дров.

Котел

+ Резерв тепла, высокая инерция.

– Сильное влияние на процесс горения.

Накопительный бак формируется непосредственно по бокам топки и дополнительно сверху. Является прямой альтернативой трубному регистру, только теплообменник формируется из листовой стали. По сути, конструкция образует основные стены самой топки. Замена, например, кирпичной кладки. Недостатки аналогичны предыдущей версии. Преимуществом является более активная конвекция и возможность организовать систему отопления с естественной циркуляцией теплоносителя. Важно только обеспечить подачу холодной воды в самой нижней точке теплообменника и забор горячей воды в самой верхней точке.

Печь Бутакова с котлом и водяным контуром

Реестр труб по корпусу печи

+ Хорошая теплоотдача.

+ Плавный нагрев.

+ Возможность регулирования температуры охлаждающей жидкости.

+ Водяной контур мало влияет на процесс горения.

Конвекционный тип характерен для большинства современных готовых дровяных печей. По периметру топки, а также частично по дымоходному каналу с внешней стороны основного корпуса топки формируется регистр профильных труб. Оптимальный вариант организации отопления с естественной циркуляцией и с минимальным риском закипания теплоносителя.

Теплообменник дымохода

+ Простота конструкции.

+ Совместим с любой конструкцией печи.

– Отрицательно влияет на тягу.

Теплообменник каминный – это частный случай организации водяного отопления на базе печи, не оборудованной встроенным теплообменником. Чаще это цилиндрический бак, закрепленный на дымоходе так, чтобы он обхватывал его по периметру. Вода нагревается за счет тепла газов, выходящих из топки. Также есть вариант с намотанной на трубу катушкой. Первый вариант подходит для отопления с естественной циркуляцией, во втором случае потребуется насос. Оба варианта плохи тем, что значительно понижают температуру стенок дымохода, вызывая образование конденсата и быстрое засорение дымохода.

Сложность проектирования водяного контура в топке – сильный отвод тепла от топочной камеры или дымохода. За счет этого может быть значительно снижена температура горения и, главное, нагрев газов, что сказывается на величине тяги. Особенно это актуально для печей длительного горения с водяным контуром. Мало того, что они сами по себе создают слабую тягу, так еще и отвод тепла может остановить тление дров и тем самым вызвать опасную ситуацию, когда печь затухнет или, что еще хуже, тяга рухнет, а угарный газ вместе с несгоревшим горючим газом пойдет начинают течь в комнату.

Основным недостатком печей с водяным контуром является невозможность регулирования температуры теплоносителя и отключения нагрева во время работы печи. Если дрова уже горят, то в теплообменнике должна поддерживаться циркуляция, иначе вода закипит, а металл сломается от избыточного давления, и печь испортится, как и внутренняя обстановка в доме.

Проблема частично решена для внешних регистров и пластинчатых теплообменников. Выносные конвекторы способны работать как воздушный конвектор даже без подключения к системе отопления или достаточно быстро сбрасывать тепло, идущее от топки. В случае змеевикового и пластинчатого радиатора его можно расположить так, чтобы можно было перекрыть поток дымовых газов через него.

Особенности банной печи с теплообменником

Банная печь с теплообменником имеет определенные конструктивные особенности.

К ним относятся, в частности:

• система подачи труб для циркуляции охлаждающей жидкости;
• утолщенные стенки корпуса;
• увеличенный объем отопителя;
• наличие обязательного воздухораспределителя;
• Дверка топки из термостойкого стекла.

Теплообменник функционирует за счет постоянной циркуляции воды через все устройства, входящие в состав системы отопления и обогрева в бане. Для эффективного использования теплообменника длина каждой из соединительных трубок должна быть максимальной 3 м. Особенно при отсутствии внешней теплоизоляции трубы.

При соблюдении правил пожарной безопасности, а также при наличии систем принудительной вентиляции и терморегуляции теплообменник может комплектоваться универсальной печью для бани и отопления дома. Сама печь может располагаться в бане и соединяться с жилыми помещениями дома с помощью теплоизолированного трубопровода отопления и горячего водоснабжения дома.

Для организации циркуляции воды в системе централизованного отопления, а также для подачи горячей воды в помещения дома и моечное отделение бани применяется автоматизированная насосная станция для поддержания постоянного давления в линия.

Простейшей конструкцией универсальной печи является электрическая плита с отдельными электронагревателями теплообменной и нагревательной секций.

Такая печь может работать в нескольких режимах, а именно:

1. В режиме отопления жилых помещений дома и горячего водоснабжения (ГВС) с поддержанием минимально необходимой температуры в помещениях бани в холодный сезон.
2. В режиме отопления бани и всего дома с горячим водоснабжением в холодное время года.
3. Организация обогрева бани и каменки в летний период.

Аналогичная печь для бани и отопления одновременно может быть создана в виде устройства непрерывного действия на природном газе или топливных пеллетах. Использование древесного угля или дров в качестве топлива в этом случае затруднительно и имеет определенные технические трудности. Ведь в дровяных или угольных печах возможность автоматического регулирования температуры не предусмотрена. Это может привести к резким колебаниям температуры в теплотрассе.

При возможности подключения к газовой магистрали или электрокабелю промышленного напряжения можно сделать печь для бани из отопительного котла, работающего соответственно на газе или электричестве. Такая печь может служить системой отопления и нагрева воды. Вместе с отопительным котлом в сауне можно установить и небольшую стальную дровяную печь в парилке.

Для бани

Для бани основной упор делается на скорость нагрева. Печь используется нерегулярно и необходимо быстро обогреть помещение. Вода нужна для обогрева гардеробной с помощью классических радиаторов или теплых плинтусов и, возможно, для системы теплого пола.

Можно использовать любой вариант за исключением котла, который по определению долго набирает температуру. С учетом активного горения дров в каменке актуален даже теплообменник для дымохода. Температуры газов более чем достаточно для поддержания тяги и нагрева охлаждающей жидкости.

В этом случае нецелесообразно организовывать отопление с естественной циркуляцией, когда парная уже готова в бане, отопление только начнет прогреваться. Варианты с очень высокими показателями теплопередачи не подходят.

Проще и эффективнее установить насос и прокачать теплоноситель через радиаторы и трубы теплого пола, построить отопление, чтобы использовать температуру теплоносителя в диапазоне до 60°С и не выше.

Правила эксплуатации

Эксплуатировать водяной теплый пол из банной печи, собранной своими руками, несложно, и не требует больших усилий. Главное придерживаться нескольких правил:

• в холодное время года воду из труб нужно каждый раз сливать;
• нужно поддерживать постоянное рабочее давление;
• своевременно устранять поломки в насосе и запорной арматуре.

Если при монтаже водяного теплого пола в бане из печи вы соблюдали все правила, то система порадует вас комфортными условиями в бане, и безотказной многолетней работой.

Для дома

Дом нуждается в отоплении на весь холодный период года, поэтому на первый план выходят предложения, связанные с умеренным и постоянным поддержанием температуры теплоносителя.

Принцип построения системы отопления такой же, как у твердотопливных котлов. Предпочтение отдается только закрытой конструкции с расширительным бачком и низким давлением в системе, не превышающим 2 атм. , которое следует согласовывать с допустимым давлением водяного контура в топке.

Схема организации отопления печи с водяным контуром Ангар Аква

Что такое буржуйка с водяным контуром: преимущества и недостатки популярной печи

Печь-буржуйка отличается высокой теплоотдачей и скоростью горения топлива. Эти качества ему придают материалы, из которых изготовлена ​​топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подключить водяной контур, то теплые дымовые газы по пути еще и успевают подогреть воду для хозяйственных нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

1. Теплопроводность – это свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передается тепло, тем быстрее объект нагревается или остывает. Пенопласт имеет низкую теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он теплый, ведь пена не передает тепло, а накапливает. Если вы возьмете металлический стержень, вы почувствуете холод из-за высокой теплоотдачи.
2. Теплоемкость – свойство материала аккумулировать теплоту. Наибольшей теплоемкостью обладает вода, за ней следует воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печь быстро нагревается и так же быстро остывает. В городских домах радиаторы центрального отопления заполнены водой, которая долго отдает тепло, обогревая дом.

контур с водяным контуром. Водяное отопление от дровяной печи. Схема, принцип работы Печное отопление частного дома своими руками металл

Главная > Остекление > Печное отопление своими руками: схема с водяным контуром. Водяное отопление от дровяной печи. Схема, принцип работы Печное отопление частного дома металл

Способов обогреть частный дом с помощью газа и электричества много. Но несмотря на обилие современных методов, печное отопление по-прежнему актуально при обустройстве загородных домов и дач.

Согласитесь, ничто так не подчеркивает колорит русской избы, как дровяная печь. Кроме того, твердотопливное отопление считается одним из экономичных вариантов.

Организация системы отопления начинается с подбора печного оборудования и определения типа схемы отопления. Предлагаем вам разобраться в устройстве и принципах работы водяного и воздушного отопления на основе печи. Для лучшего понимания вопроса мы дополнили материал схемами и наглядными фотографиями.

Причиной устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, является наличие дров, топливных брикетов или угля.

Недостатком является ограниченность обрабатываемой площади, что устраняется устройством водовоздушной системы на основе кирпичного заполнителя.

Специфика устройства отопления малоэтажных домов с печью представлена ​​в фотоподборке:

Галерея изображений

С каждым годом увеличивается объем строительства индивидуального жилья, все больше растет популярность загородных частных домов . В современном строительстве используется большое количество систем отопления, но широко применяется и обычное печное отопление с водяным контуром, даже в черте города, где не всегда просто купить дрова.

Человечество издревле топило свои жилища дровами, печи в жилищах со временем видоизменялись, для них были изобретены котлы с водяным контуром.

Преимущества водяного контура

Обычная дровяная печь распределяет тепло неравномерно – возле топки жарко, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде температура разная: пошел смотреть телевизор – прохладно, пришел на кухню погреться. С водяным отоплением дома таких неудобств нет, наоборот, все тепло равномерно распределяется по всем комнатам.

Кроме того, печь может не только топить, такое дровяное отопление обычно устанавливают над варочной печью, то есть в ней можно готовить, что повышает КПД. Печь с водяным контуром – это, по сути, твердотопливный котел, но здесь, помимо встроенной системы, сама печь, дымоходы, которые даже после достройки топки еще долго остаются нагретыми , дополнительно подвести тепло в дом.

Печи с водяным контуром широко используются в сельской местности, где нет газоснабжения. При выборе водяного отопления не обязательно покупать дорогой промышленный газовый котел. Дровяной котел – экономичный способ отопления дома.

Кирпичная печь с водяным отоплением – минусы

Одним из недостатков водяного контура является то, что котел уменьшает полезный объем топки. Чтобы компенсировать этот момент, при кладке печи необходимо предусмотреть необходимую ширину котла. В случае с теплообменником в готовую печь придется чаще подкладывать дрова при ее топке.

Умельцы рекомендуют перекладывать печь при установке водяного контура, так как тепловая энергия будет идти на обогрев топки, оставляя стенки печи плохо прогреваемыми. Только верхняя часть, где расположены дымоходы, будет хорошо прогреваться.

Дома с водяным отоплением зимой необходимо регулярно отапливать, иначе вся система может замерзнуть и выйти из строя.

Принцип устройства и работы системы

Комбинированная система отопления частного дома

В топке установлен котел, к нему подведены две трубы – по одной подается горячая вода, которая направляется через расширительный бачок в систему, другой возвращает воду обратно в регистр. Таким образом, в системе происходит циркуляция воды за счет силы закона гравитации.

Небольшие, но мощные насосы часто устанавливают для хорошей циркуляции. Такой насос обычно устанавливают на трубу обратки воды (обратки), этот способ особенно эффективен при отапливании большого помещения, что позволяет поддерживать температуру во всех частях системы практически одинаковой.

Как построить водяную печь дома?

• Осуществить печное отопление своими руками с водяным контуром можно тремя способами:
• купить стальную печь от производителя, в услуги которого входит установка системы;
• нанять мастера – специалист подберет материал, изготовит устройство, разложит печь и установит котел;
• сделай сам.

Как сделать такую ​​печь самому

Можно ли самому сделать такую ​​систему? Вполне достаточно опыта сварки и кладки кирпича при строительстве печи. Для начала нужно подготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно приобрести или изготовить своими руками из листового металла и труб. Поскольку весь процесс работ по изготовлению и обустройству водяного контура невозможно изложить в кратком обзоре, ниже представлены основные рекомендации.

Для котла используется лист металла толщиной не менее 5 мм, а его конструкция выполнена так, чтобы был максимальный нагрев воды для дальнейшей циркуляции. Котел, сваренный из листовой стали, прост в изготовлении и эксплуатации – легко моется.

Но такой теплообменник имеет меньшую площадь нагрева, в отличие от трубчатого регистра. Сделать регистр трубы дома самостоятельно сложно – нужен точный расчет и подходящие условия работы, обычно такие котлы изготавливают на заказ специалисты, которые сами устанавливают систему на месте.

Самый простой способ использования твердотопливного теплообменника – это обычная буржуйка со встроенной водяной системой. Здесь за основу можно взять толстую трубу, тогда сварочных работ будет гораздо меньше.

Внимание! Все сварочные швы необходимо делать двойными, так как температура в топке не ниже 1000 градусов. Если сварить обычные швы, то есть шанс, что это место быстро прогорит.

Чертеж регистра в соответствии с размерами печи дома. Также необходимо учитывать планировку комнат в доме и расстановку мебели. Здесь следует отметить, что лучше выбирать схему с листовыми котлами – у них нет отводов труб, соединенных в один сплошной контур. Такое сооружение не так уж и хлопотно построить. Удобен он и тем, что после установки можно без проблем пользоваться варочной панелью, чего нельзя сказать о некоторых трубчатых котлах.

Когда теплоноситель движется самотеком, то нужно поднять расширительный бачок повыше, и использовать трубы большого диаметра. Если трубы недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

Котлы, оснащенные насосами, имеют свои плюсы и минусы: можно сэкономить, установив трубы меньшего диаметра и не поднимая систему так высоко, но есть один существенный минус – при отключении электричества или сгорании циркуляционного насоса , нагретый котел может просто взорваться.

Собирать конструкцию лучше дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

• Перед установкой заливается прочный фундамент, поверх которого лучше уложить слой кирпича.
• Колосник можно укладывать на разных этапах: перед котлом, если двойная конструкция, нижняя часть которой может быть равна или выше верхней части колосника, когда печь низкая, а система размещена чуть выше, то колосник, дверцы, уголок на плите обычно ставят после установки котла…
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных трубами.
• К котлу приварена вся система теплообмена: выходной патрубок идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу к котлу приваривается обратка.

Печное отопление с водяным контуром позволяет, во-первых, значительно эффективнее использовать дрова, а во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать систему отопления дома с водяным контуром на дровах, продумайте все этапы работ, а если есть сомнения в успешном исходе, то лучше обратиться к специалистам.

Видео: Теплосеть Ленинградки

Сущность печного отопления заключается в непосредственном обогреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стен. Важное условие, оно же и главный недостаток: обогреватель должен располагаться в отапливаемом помещении. Вот почему домовладельцы нередко хотят сделать печь с водяным контуром, подключенным к выносным радиаторам, чтобы равномерно обогревать весь дом. Следует отметить, что этот вопрос является непростым и не всегда решаемым. Итак, давайте рассмотрим разные варианты реализации этой идеи на практике.

Пути решения проблемы

Очевидно, что для нагрева теплоносителя и подачи его в радиаторную систему дровяную печь необходимо оборудовать дополнительным теплообменником. Есть два пути: приобрести готовую металлическую или чугунную печь длительного горения со встроенным водяным контуром для дома или сделать ее самостоятельно. Мы изначально идем по второму пути — прикладываем труд, но экономим деньги.

Примечание. Отдельной проблемой является организация водяного отопления в кирпичной печи, работающей на дровах и угле. Если он уже построен, то переделать конструкцию бывает достаточно сложно, если не невозможно.

Существует несколько видов самодельных теплообменников и вариантов их установки:

1. Бак – котел, встроенный непосредственно в топку или в один из дымоходных каналов.
2. Регистр, сваренный из труб, иногда в виде змеевика. Он также размещается внутри камеры сгорания или в дымоходе.
3. Теплообменник самоварный (техническое наименование – экономайзер). Устанавливается исключительно на дымоход для отвода тепла от отходящих газов.
4. Полная водяная рубашка. В упрощенном исполнении аналогичная печь-камин с водяным контуром показана на схеме выше.

Бак-котел для подогрева теплоносителя

Артикул. Самое простое, но не самое эффективное решение, которое вы можете применить, реализовано в некоторых дровяных печах для бани. Металлический бак для воды крепится сверху корпуса или подвешивается сбоку, если топка имеет прямоугольную форму.

Водяной контур может быть изготовлен из следующих материалов:

• черный или нержавеющая сталь;
чугун
• ;
• медь.

Стальные теплообменники практичны и недороги, поэтому наиболее популярны. Цена меди слишком высока, но температура плавления низкая, из-за чего такая конструкция может «поплавать» при сжигании угля. Что касается чугуна, то отлить регистр из него самостоятельно не получится, если только не установить в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: аккумулятор лопнет моментально при подаче холодного теплоносителя на горячую печку или в результате замерзания воды при длительном простое.

Плюсы и минусы различных теплообменников

Установка бака внутри кирпичной печи практикуется мастерами десятилетиями. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только нужно прокладывать трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно изготовленный бак котла очень редко прогорает, потому что в нем находится большой объем охлаждающего его теплоносителя.

Недостатком данного варианта являются значительные габариты контейнера. Он влезет только в кирпичную каменку, а в металлических каменных печах места слишком мало. В отличие от бака, размер и форму регистра из стальных труб можно изменить и встроить в любую печь, но тут возникают другие проблемы:

1. При установке внутри топки змеевик постоянно подвергается воздействию высоких температур (в пике до 1000°С) и конденсату с сажей, поэтому прослужит 4-6 лет, после чего сгорит. Нержавеющие или термостойкие трубы прослужат дольше – до 10 лет.
2. Более надежный способ – смонтировать водяной контур внутри дымохода, где температура ниже. Но тогда интенсивность нагрева упадет и для организации нормального обогрева теплообменник придется увеличивать в размерах. Получается порочный круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. В противном случае вода закипит, превратится в пар и своим напором разорвет трубопровод в слабом месте – где-то на стыке. Это значит, что организовать гравитацию нереально, а работу циркуляционного насоса придется подкреплять источником бесперебойного питания на случай отключения электроэнергии.
4. Мощность металлических нагревателей очень ограничена, поэтому вставить туда добротный теплообменник не получится. Практика показывает, что сталеплавильная заводская печь с водяным контуром может обслуживать не более 2-х радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Важный момент. Любые теплообменники, смонтированные внутри топки, забирают приличную часть вырабатываемого тепла. Это снижает и без того невысокую теплоотдачу печи, плюс сокращает продолжительность горения от одной закладки дров или угля.

Экономайзер (слева) и бак обычный дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех вышеперечисленных недостатков. Он представляет собой водяную рубашку для дымохода и отводит тепло от дымовых газов. А их температура в печах, работающих на дровах или на отработке, достигает 300°С. Такой раствор часто используется в каменках для саун для нагрева воды для мытья. Комбинированный вариант представляет собой бак, через который пропускается дымоход.

Идея с экономайзером по понятным причинам не может быть реализована на кирпичной печи. А вот для булерьяна, бренерана или другой стальной буржуйки, вне зависимости от ее размеров, этот вариант вполне подойдет. И последний, самый действенный способ – установить водяную рубашку вокруг корпуса отопителя. По сути, он превращает любую металлическую печь или камин в отопительный котел. Одна проблема заключается в том, что вариант довольно сложен в исполнении.

Печь железная конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топки

Выход. Наилучший способ получить горячую воду от стального водонагревателя на дровах или отработки (такие используются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходе. Для кирпичной печи вариантов немного – строительство в контейнере или регистре.

Оригинальная конструкция выносного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчет размера регистра

Чтобы сделать водяной контур для печки своими руками, необходимо определиться с его размерами, а точнее, площадь поверхности теплообмена. Для этого используйте следующий алгоритм:

1. Узнайте, какова площадь отапливаемых помещений и умножьте ее на 0,1 кВт. Если вы живете в одном из холодных северных регионов, умножьте площадь помещения на 0,2 кВт. Для дома площадью 100 м² потребуется 10 и 20 кВт тепловой энергии соответственно.
2. Из практических наблюдений следует, что регистр, установленный непосредственно в топку, способен передать теплоносителю до 10 кВт тепла с каждого квадратного метра его поверхности. Разделите потребность в тепле на это число, чтобы получить площадь радиатора.
3. Для экономайзера и бака, установленных в дымоходе, где температура ниже, значение удельной теплоотдачи принимают не 10, а 6 кВт на 1 м² поверхности.
4. Зная площадь, размеры прямоугольного контейнера легко рассчитать. А вот длина труб, из которых варится регистр, рассчитывается по формуле: L = S/πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, расположенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнять от них те помещения, которые печь отапливает непосредственно.

Если в качестве примера взять дачное помещение площадью 100 м², то поверхность теплообмена радиатора, встроенного в топку, должна быть не менее 1 м². При установке в газоход эта площадь увеличится до 10/6 = 1,67 м².

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать установку водяного контура необходимо еще до возведения кирпичной каменки. Готовую конструкцию практически невозможно переделать; вам придется разобрать его снова как минимум наполовину. Это касается всех чисто отопительных печей — русских, голландских и шведских, не имеющих варочной панели.

В этом случае регистр монтируется в дымоход печи, а не в топку.

Ссылка. Если у вас дома или на даче есть отопительно-варочная печь, то ее иногда можно переделать. Поднимите чугунную плиту и посмотрите, можно ли поставить под нее котел и какую форму ему можно придать. Обязательно проконсультируйтесь с мастером-печником.

Предлагаем вариант простой печи с отопительным котлом, устанавливаемым на пути продуктов сгорания, но вне топки. Благодаря этому бак изготовлен из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично блок выглядит так:

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топке, то ее стенки, обращенные к пламени, сделайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при монтаже не привязывайте его к стенкам печи, так как металл и кирпич имеют разные коэффициенты расширения.

Порядок кладки варочной панели

Кирпичная кладка печи с водяным контуром в камере сгорания описана в следующем видео:

Изготовление контура для стальной печи

Изготовить топку самоварного типа теплообменника для дымохода выберите 2 трубы: одна должна быть равна по диаметру размеру печной трубы, а вторая должна быть больше на 3-4 см (например, 102 и 133 мм).

Теплообменник самодельный самовар тип

1. Определите площадь теплопередачи, как описано в предыдущем разделе, затем обрежьте обе трубы до расчетного размера.
2. В кожухе водяной рубашки сделать 2 отверстия 20-30 мм и приварить к ним резьбовые патрубки подачи и обратки.
3. Вставить одну трубу в другую и сварить между собой, сделав перемычки из стальной полосы. Из него сделайте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте устройство на наличие утечек и установите его на дымоход как можно ближе к масляной или дровяной печи. Подробнее об изготовлении смотрите в видео.

В отличие от внутренних водяных контуров экономайзер легко подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно сделать уклон линий 2 мм на 1 м. Из трубы и поставить открытый расширительный бачок в верхней точке.

Заключение

Насколько полезна в эксплуатации самодельная печь с водяным контуром, судить непросто. По отзывам пользователей, такие агрегаты безотказно работают в небольших загородных домах и гаражах. Также необходимо учитывать тот факт, что мастер, изготовивший обогреватель своими руками, не будет его критиковать, а постарается найти положительные стороны. Ясно одно: при равномерном обогреве всех помещений в здании происходит экономия средств. А вот в домах площадью более 100 м² стоит задуматься об установке твердотопливного котла.

Инженер-конструктор с опытом работы в строительстве более 8 лет.
Окончила Восточноукраинский национальный университет. Владимир Даль по специальности «Оборудование электронной промышленности» 2011 г.

Похожие записи:

Отличным вариантом для организации автономной системы отопления в частном доме или бане является стационарная печь с водогрейным котлом.

Такой прибор отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади за короткий промежуток времени.

Организовать такую ​​систему своими руками, не привлекая дорогостоящих специалистов, достаточно просто.

Конструктивные особенности печи с контуром

Печь с отопительным контуром обеспечивает равномерный и быстрый прогрев помещения за счет теплоносителя (воды или другой жидкости), находящегося внутри системы. Тепловая энергия, выделяющаяся при сгорании, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование этого типа оснащено металлическим нагревательным контуром. Он представляет собой резервуар с подсоединенными к нему фитингами и трубами.

Современные печи с контуром отопления изготавливаются из металла или огнеупорного кирпича, с различным размещением каменки, а также с баком для воды.

Конструктивно котел топочный представлен двумя видами:

• Котел дымоходный . Такое устройство отличается высокими эксплуатационными характеристиками, длительным сроком службы и простотой эксплуатации. Единственный недостаток конструкции – невозможность обогреть большие помещения.
• Котел в топке. Он предназначен для обогрева больших площадей, доступен по цене и долговечен. К недостаткам можно отнести тесный контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура в контуре отопления приводит к быстрому образованию нагара и снижению эффективности работы устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используются два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Топочные котлы с теплообменником плоского исполнения – практичный вариант для загородных домов, частных коттеджей и бань. Они просты в изготовлении, установке и обслуживании.

Такие устройства монтируются вертикально и горизонтально и имеют высокий КПД. Плоская конструкция бойлера отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и водных процедур.

Существенным недостатком оборудования является снижение теплоотдачи от стеновых конструкций печи. Теплообменник представлен П-образной формой, установленной по всему периметру топки. Это приводит к снижению температуры нагрева наружных стен печи и увеличению времени прогрева помещения. Это проблематично только в тех случаях, когда отопительная печь устанавливается внутри жилых помещений, где процесс отопления осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить печь и разместить ее над топкой или использовать металлический дымоход, предварительно увеличив его длину.

Трубчатый теплообменник

Трубчатый котел в печи отличается типом и размером конструкции, способом монтажа. Если требуется ремонт или замена, теплообменник можно легко снять с духовки.

Для изготовления трубного регистра для кирпичной печи используются бесшовные водопроводные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника необходимо помнить, что его конструкция и размеры должны полностью соответствовать форме топки, что позволит нагреть максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплообмена.

Основные эксплуатационные характеристики печей

Оборудованная печь с водогрейным котлом своими руками предназначена для выполнения двух важных функций: обогрева помещения и нагрева воды. Кроме того, ее можно оснастить варочной панелью и духовкой, что позволит использовать ее для приготовления пищи.

Отопительное оборудование имеет ряд преимуществ:

• Традиционная печь за 1 час работы выделяет до 7 тыс. Ккал тепловой энергии, что достаточно для обогрева загородного дома. Отопительный котел имеет более высокий КПД, что позволяет отапливать большой жилой дом и баню. В то же время низкий расход топлива приводит к значительной экономии.
• Комбинированная система отопления, состоящая из печи и котла, обеспечивает максимальную производительность при минимальных затратах.
• Основным топливом является древесный уголь, дрова или пеллеты. Такие материалы доступны по цене, удобны в транспортировке и хранении.
• Печи, оборудованные водяным контуром, не требуют постоянного нагрева. Одной закладки топливного материала в сутки достаточно для обеспечения быстрого обогрева помещений и горячего водоснабжения.
• КПД комбинированных устройств по сравнению с традиционными печами достигает 85%.
• Организовать автономную систему отопления, совмещенную, с водяным контуром, под силу любому домовладельцу, подготовив необходимые инструменты и материалы.

Правила безопасности при эксплуатации печей с водяным контуром

В целях обеспечения правильной работы печи с котлом рекомендуется соблюдать важные правила техники безопасности, а также рекомендации по уходу за оборудованием:

• Устройства для нагрева горячей воды должны эксплуатироваться под наблюдением человека. Сюда входит заправка топливом и регулярная очистка камеры от копоти и золы.
• Безопасная эксплуатация печи предусматривает контроль дымоходов. Перед запуском печи необходимо проверить техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открыты.
• Такую систему рекомендуется использовать в зимнее время, когда требуется обеспечить быстрый обогрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбирать более экономичные источники тепла.
• Открытый огонь приводит к чрезмерному нагреву конструкции печи, что может быть основной причиной повреждения теплообменника.
• При использовании самодельной системы отопления можно установить насосный агрегат для перекачки жидкости и устройства для контроля уровня давления.

Строительство кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по размерам которого выполняется кирпичная кладка печи.

Печь с водяным контуром можно разместить в удобном для эксплуатации и обслуживания месте.

После возведения фундамента составляется порядовка топки с учетом водяного контура – план расположения поддувальной и топливной камер, дымохода и варочной панели (при наличии).

Для строительства печи с котлом используется жаропрочный кирпич без сколов, трещин и повреждений.

Строительство печи осуществляется поэтапно:

1. Приготовление раствора из глины, песка и воды. Можно купить готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки своими руками.
2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный ряд кирпичей. Далее по схеме выполняются последующие ряды, а в топке монтируется теплообменник.
4. Оборудуются зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
5. Установлена ​​дверь в топочный отсек, выложены свод топки и дымоход. Для облицовки внутренних стен топки и дымохода используют округлые кирпичи.
6. После завершения кладки производится монтаж водяного контура. Теплообменник снабжен водопроводными трубами, соединенными с радиатором отопления. Монтируется расширительный бак, а готовая система заполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатуркой или изразцами, а также пробная топка для выявления и устранения конструктивных недостатков.

Экономную печь с контуром отопления можно построить своими руками. Эта конструкция безопасна, практична и долговечна, с высоким КПД, к тому же она независима от централизованных источников энергии.

В настоящее время существует множество современных альтернатив печному отоплению. Несмотря на это, многие домовладельцы рассматривают возможность приобретения старой доброй печи. Давайте разберемся, какие плюсы есть у этого варианта отопления частного дома и, конечно же, изучим все минусы, которых тоже немало.

Мы подробно писали о том, как можно отапливать дом без газа, и рассматривали различные варианты. В свете такого широкого выбора, казалось бы, печи должны уйти в прошлое. Но это совсем не так, и услуги печников по-прежнему востребованы. Что является причиной этого? Возможно, с теми преимуществами, которые дает печное отопление? Рассмотрим их подробно.

Преимущества печного отопления:

Традиции, детские воспоминания, особая атмосфера. В детстве многие из нас гостили у бабушек и дедушек, у которых основное место в доме занимала печь. Помните, как интересно было плавить его своими руками, какое удовольствие было наблюдать, как языки пламени набрасываются на очередное бревно? Есть что-то особенное в живом огне, в умении топить печь, заниматься таким приятным и полезным делом. Настоящая печь до сих пор вызывает ностальгию, это возможность вернуться к истокам и сделать свой дом по-настоящему уютным.

Автономность. Владельцы частных домов по-прежнему зависят от внешних источников энергии. Авария на газопроводе зимой может стать катастрофой, как и отключение электричества из-за метели. А вот печное отопление зависит исключительно от вашей предусмотрительности – запаслись дровами, купили угля – все, ваш дом будет теплым, несмотря ни на какие форс-мажорные обстоятельства.

Печное отопление позволяет создать очень комфортный микроклимат для всех обитателей дома. Конвекторы сушат воздух, как и радиаторы, но лучистое тепло от печи позволяет создать комфортные условия проживания. Тепло от печи хорошо борется с сыростью, предотвращает появление плесени, в таком доме не будет места затхлому запаху.

Дрова в некоторых регионах оказываются гораздо более экономичным вариантом, чем оплата газа или электричества. Если лес рядом, можно неплохо сэкономить, заготовив дрова для отопления дома самостоятельно.

Печь способна согревать и служить дополнительным источником вентиляции. Все это позволяет сгладить перепады температуры в доме и лишний раз не открывать окно на проветривание.

Еда, приготовленная в настоящей печи, на живом огне, будет особенно вкусной. Некоторые хозяйки специально учатся готовить в духовке, чтобы порадовать семью домашними блюдами с неповторимым вкусом.

У печного отопления тоже есть минусы, и довольно серьезные:

• Расслабиться с печкой не получится. Ритуал растопки неизменно проводится каждый день в холодное время года, его надо чистить, подвозить дрова, следить за состоянием дымохода. Хлопот много, вся работа ведется вручную, никакой автоматики в этой сфере еще не придумали. Поэтому, если вы хотите настоящую печь, будьте готовы к дополнительным, трудоемким и ежедневным занятиям. Кроме того, если уехать на время зимой, возвращаться в холодный дом будет некомфортно.
• Живой огонь всегда пожароопасен. Неправильно сделанный дымоход, ошибки в работе печи – все это риски возникновения пожара. Вы должны быть очень осторожны.
• Строительство самой печи – это уже расход. Отдельный фундамент нужен, если у вас массивная конструкция в виде русской печи или печи Кузнецова. А услуги печника стоят недешево, и не каждый способен построить печь самостоятельно.
• Установка печи требует тщательных расчетов. Например, специалисты не рекомендуют ставить в спальне печь — это слишком опасно. Кроме того, место следует рассчитать так, чтобы печь обогревала максимальное количество комнат. В старых одноэтажных домах с 4 комнатами печь ставили как раз посередине, чтобы прогревались сразу все комнаты.
• Заранее приготовьте дрова и уголь для печи, им нужно правильное место для хранения. Снова дополнительные хлопоты.

Констатируем: сегодня нет необходимости и нецелесообразно использовать печь как единственный источник тепла. При отсутствии газа всегда можно установить жидкостный или твердотопливный котел, обеспечить отопление дома от электрокотла. Однако печь станет дополнительным источником тепла, создаст в доме особую атмосферу и станет предметом гордости хозяев.

Можно ли использовать дровяную печь с тепловым насосом?

На фоне всех разговоров о запрете газовых котлов, повышении счетов за электроэнергию и многом другом многие люди сейчас ищут альтернативные способы отопления своих домов. Новая тенденция предполагает использование как теплового насоса, так и дровяной горелки, чтобы согреть ваш дом. Но как это работает? Что это включает? Можно ли использовать тепловой насос в сочетании с печью? Продолжайте читать, и вы найдете ответы на эти и другие вопросы…

Что такое дровяная горелка?

Давайте начнем с рассмотрения первой и, возможно, самой простой части этого типа системы отопления дома — дровяной горелки.

Печь по дереву — удивительно простое оборудование. По сути, это металлический ящик с распашной дверцей и печной трубой (для отвода дыма), дровяная горелка является экономичным и экологически чистым способом обогрева основного помещения в вашем доме.

Единственная проблема с дровяными горелками заключается в том, что выделяемое ими тепло обычно ограничивается помещением, в котором они расположены.

Если вы хотите обогреть весь дом, вам понадобится что-то дополнительное.

Вот где на помощь приходят тепловые насосы…

Что такое тепловой насос?

Мы простим вас, если вы не знаете, что такое тепловой насос. Возможно, они существуют уже довольно давно (первый электрический тепловой насос был изобретен в 1948 году), но относительно немногие решили их использовать.

Однако, поскольку природный газ может оказаться под угрозой из-за государственных сборов и других ограничений, вполне вероятно, что в ближайшие годы вы услышите гораздо больше о тепловых насосах.

Если вы подумываете о тепловом насосе, продолжайте читать, пока мы рассмотрим различные типы тепловых насосов, доступных для вашего дома.

Как работают тепловые насосы?

Хотя существует несколько различных типов тепловых насосов, все они работают одинаково.

Воздух, земля и вода в природе обладают энергией. Эта энергия принимает форму тепла. Тепловой насос собирает это тепло и использует его для того, чтобы специальный жидкий хладагент испарялся и превращался в газ.

Затем этот газ пропускается через компрессор, в результате чего газ нагревается еще больше. После того, как газ прошел через компрессор, он проходит через внутреннюю поверхность теплообмена, а затем либо поступает в ваш дом в виде горячего воздуха, либо используется для нагрева вашей системы горячего водоснабжения.

Важно отметить, что, хотя тепло от теплового насоса является бесплатным (оно просто берется из атмосферы или воды рядом с вашим домом), вам необходимо электричество для работы насоса.

Теперь, когда мы ознакомились с тем, как работают тепловые насосы, давайте рассмотрим два основных типа тепловых насосов, доступных в настоящее время.

Воздушные тепловые насосы

Преимущество воздушных тепловых насосов состоит в том, что они могут обогревать ваш дом, а также снабжать вас горячей водой.

Воздушные тепловые насосы — это высокоэффективный способ обогрева вашего дома. Они не производят тепло сами, а передают в него теплый воздух извне.

Воздушный тепловой насос похож на холодильник, работающий задом наперёд.

Воздушные тепловые насосы работают лучше всего, когда они сочетаются с другим, более быстродействующим источником тепла в вашем доме (например, с дровяной горелкой).

Эти типы тепловых насосов предназначены для медленного обогрева вашего дома в течение длительного периода времени.

Геотермальные тепловые насосы

В отличие от воздушных тепловых насосов, геотермальные тепловые насосы могут обеспечить вас только горячей водой.

Геотермальные тепловые насосы (также известные как тепловые насосы «земля-вода») передают тепло от земли за пределы вашего дома для обогрева радиаторов. Их также можно использовать для нагрева бака с горячей водой для ваших кранов с горячей водой, душа и т. д.

Они работают, беря смесь воды и антифриза (также известную как «рассол») и пропуская ее по замкнутой трубе, закопанной в траншея или скважина на заднем дворе. Жидкость, протекающая по трубе, поглощает тепло из земли.

Затем жидкость поступает в теплообменник. Это еще больше повышает температуру жидкости и помогает передавать тепло воде для ваших радиаторов или кранов.

Как и воздушные тепловые насосы, геотермальные тепловые насосы не производят тепло сами по себе, а просто передают тепло снаружи вашего дома в него. Для их работы требуется электроснабжение.

Как лучше всего сочетать дровяную печь с тепловым насосом?

Итак, надеюсь, теперь вы лучше понимаете плюсы и минусы тепловых насосов и то, как они дополняют дровяную печь.

Дровяная печь Ekol Apple Pie Core – EcoDesign Ready

Купить сейчас

Но какие у вас есть варианты, если вы хотите установить в своем доме и тепловой насос, и дровяную печь?

Установка и эксплуатация их независимо друг от друга

Возможно, самый простой способ использовать дровяную печь с тепловым насосом в вашем доме – это использовать их независимо друг от друга.

Что мы подразумеваем под этим?

Просто установите тепловой насос (будь то воздушный или грунтовый тепловой насос), чтобы обеспечить горячую воду и центральное отопление, и используйте дровяную печь, чтобы хорошо отапливать главную гостиную.

Однако, если вы действительно хотите выйти на новый уровень, есть альтернативный вариант, который вы можете попробовать.

Подключение дровяной горелки к тепловому насосу

Выбрав печь с задним бойлером, можно подключить или «пристыковать» вашу печь к тепловому насосу, создав невероятно эффективную систему отопления для всего дома. Подключив два прибора, вы создадите единый тепловой накопитель, чтобы обеспечить свой дом горячей водой.

Для этого потребуется значительный объем специальных технических знаний, поэтому мы настоятельно рекомендуем воспользоваться услугами специалиста по тепловым насосам, который поможет вам сделать все правильно. В правильно настроенной системе можно питать печь вашего заднего котла дровами и передавать выработанное тепло через задний котел в ваш центральный тепловой накопитель (с вашим тепловым насосом, также питающим его).

Это позволяет обогреть весь дом, используя комбинацию тепла из земли/воздуха и дров.

Подробнее о том, как работает этот тип настройки, можно узнать здесь.

Подключение дровяной горелки к тепловому насосу и солнечным панелям

Если вы действительно хотите максимально эффективно использовать энергию, то этот маршрут может быть для вас.

Аналогично установке выше, вам понадобится дровяная горелка с задним бойлером, а также тепловой насос. Затем тепловой насос соединяется с набором фотоэлектрических панелей на крыше вашего дома, чтобы обеспечить электричеством работу теплового насоса.

Как вы можете себе представить, эта установка сопряжена со значительными техническими трудностями и подходит не для всех домов (вам нужно будет получать достаточно солнечного света, чтобы сделать солнечную батарею стоящей с одной стороны).

Хотя этот маршрут может показаться особенно сложным, он потенциально может открыть для вас невероятно дешевое решение для отопления дома. Подумайте об этом так: единственная часть системы, которая нуждается в электричестве, — это тепловой насос. С этим электричеством, обеспечиваемым солнечными фотоэлектрическими панелями, у вас будет по существу «автономное» решение для отопления.

Вам подходит?

Как видите, использование дровяной горелки вместе с тепловым насосом подходит не всем. Тем не менее, все больше и больше людей выбирают этот путь, и если вы являетесь первопроходцем, он может быть идеальным для вас.

Кроме того, по мере того, как все больше и больше людей идут по этому пути, вы обнаружите, что появляется все больше и больше установщиков, больше опыта и знаний, и, конечно же, все лучше и лучше настройки.

Итак, если вы серьезно относитесь к отказу от традиционных газовых котлов, вам может подойти комбинация дровяной горелки и теплового насоса.

Совет: подключение дровяных горелок к тепловым насосам все еще является новой схемой отопления дома. Итак, если вы не хотите рисковать или не хотите вкладывать время и деньги, мы рекомендуем придерживаться более традиционной системы отопления.

Лучшие дровяные горелки для использования с тепловыми насосами

Если вы решили сделать решительный шаг – либо установить и эксплуатировать дровяную горелку и тепловой насос по отдельности, либо соединить их вместе, чтобы создать единый тепловой аккумулятор для вашего дома, то вам понадобится качественная дровяная печь.

И здесь могут помочь прямые печи!

Являясь ведущим розничным продавцом дровяных печей в Великобритании, мы располагаем широким ассортиментом традиционных печей и печей с обратным котлом от качественных производителей с достойными гарантиями. Мы представили некоторые из наших самых популярных моделей ниже.

Helios 5 Дровяная/многотопливная печь, одобренная DEFRA

Helios 5 Дровяная/многотопливная печь, одобренная DEFRA

Купить сейчас

Если вы хотите использовать дровяную печь отдельно от теплового насоса, Helios 5 может быть идеальная печь для вас.

Невероятно гибкий, он может сжигать различные виды твердого топлива в дополнение к высушенной древесине. Он также обладает мощной теплоотдачей 4,6 кВт, которая легко согреет ваше основное жилое пространство, в то время как ваш тепловой насос позаботится о горячей воде.

Helios 5 рассчитан на будущее. Он одобрен DEFRA, что означает, что он соответствует всем последним экологическим нормам и может использоваться в зонах контроля дыма, что особенно важно, если вы живете в застроенном районе.

Кроме того, с рейтингом эффективности 83% и 10-летней гарантией вы можете быть уверены, что Helios 5 прослужит вам долгие годы по низкой цене.

Дровяная бойлерная печь Opus Calypso 8,3 кВт – соответствует требованиям экодизайна

Дровяная печь Opus Calypso 8,3 кВт – соответствует требованиям экодизайна для создания термоаккумулятора Opus Calypso — отличный выбор.

Обладая большой тепловой мощностью 8,3 кВт, эта печь обеспечит большой объем горячей воды, которую можно интегрировать в систему отопления вашего дома.

Эта тепловая мощность достигается не за счет ваших счетов за топливо. Благодаря коэффициенту полезного действия 83,9 % Opus Calypso максимально эффективно использует каждый кусок дерева, который вы в него загружаете. Он также готов к экодизайну, что означает, что он соответствует всем действующим экологическим нормам и имеет чрезвычайно чистое сгорание.

Hunter Herald 14 Дровяная/многотопливная бойлерная печь

Hunter Herald 14 Дровяная/многотопливная бойлерная печь

Купить сейчас

У вас есть особенно большой дом, который вы хотите обогреть с помощью дровяной горелки и теплового насоса? Тогда вам подойдет Hunter Herald 14.

Как третья по величине печь в линейке Hunter, Herald 14 способна обеспечить высокую тепловую мощность 16 кВт. Его размеры делают его идеальным для заполнения огромных каминов или в качестве центрального фокуса большой комнаты или зала.

Как и другие котлы в этой статье, Hunter Herald 14 также очень эффективна, с КПД 73%. Итак, хотите ли вы запустить ее независимо или подключить к тепловому насосу, эта печь обеспечит вас огромным количеством тепла, не затрачивая при этом Земли (в буквальном смысле).

Stratford EB20 HE Дровяная/Многотопливная Бойлерная Печь

Stratford EB20 HE Дровяная/Многотопливная Бойлерная Печь

Купить Сейчас

Бойлерная Плита Stratford EB20 HE – одна из самых эффективных и высокопроизводительных котлов на рынке.

Печь Stratford EB20 HE, способная работать как на выдержанной древесине, так и на различных видах твердого топлива, имеет теплопроизводительность 28 кВт, коэффициент полезного действия 70,5% и производит на 50% больше тепла для воды, чем печи аналогичного размера.

Он также имеет несколько уникальных функций, таких как система отвода дымовых газов, которая повышает эффективность. Это связано с длинным внутренним потоком, который увеличивает внутренний поток воды, максимально увеличивая количество горячей воды, которое вы можете получить от него.

Кроме того, Stratford EB20 HE — это не только стильная печь, но и очень эффективная. Доступный в различных цветовых вариантах, таких как Atlantic Blue, Chestnut, Slate Grey и других, вы можете легко подобрать Stratford к интерьеру вашего дома ( примечание – эти варианты цвета являются предметом специального заказа и недоступны для доставки в течение 48 часов ).

Выберите альтернативную систему отопления для своего дома сегодня

Если вы хотите защитить свой дом от будущего и избежать скачков цен на энергию, купите дровяную печь. Хотите ли вы соединить ее с тепловым насосом или использовать ее для самостоятельного обогрева дома, дровяная горелка поможет вам контролировать отопление.

Покупайте котлы в Direct Stoves сегодня

Дополнительные советы по печам и домашнему отоплению читайте в блоге Прямые печи …

Руководство по печам с задним бойлером | ClearSkies сигнализирует о более чистом будущем для каминов и печей | Какие детали и аксессуары необходимы для установки плиты?

Горячая вода в доме – термосифонная петля

В моем предыдущем посте о горячей воде в доме, в доме-горячей-воде-часть-1/ я рассказал о системе горячего водоснабжения, которую мы установили в доме в штате Мэн, самой простой возможной системе. . В течение 20 лет мы вручную таскали ведра воды из ручного насоса снаружи, наливали воду в кастрюли, ставили кастрюли на одну из наших дровяных печей, чтобы нагреть их, а затем носили горячую воду в ванну, раковину или стиральную машину. Это было здорово для наращивания мышц и характера. Но yikes, должен был быть лучший способ! И есть. Термосифонная петля!

В нашей канадской усадьбе есть поршневой насос и вода из вырытого вручную колодца. Вы можете прочитать об этом здесь. Водоснабжение усадьбы Эта комбинация насоса и напорного резервуара подает воду под давлением в дом. Дровяная печь на кухне с термосифонной петлей и накопительным баком обеспечивает нашу автономную усадьбу горячей водой.

Термосифонная петля

Пусть вас не пугает причудливый термин «термосифонная петля». Это простая концепция. Так же, как горячий воздух поднимается вверх, поднимается и горячая вода. Пара абзацев из моей книги «Вне сети и бесплатно — мой путь в пустыню» довольно хорошо объясняет концепцию.

«У нас есть стандартный бытовой водонагреватель, установленный рядом с нашей плитой. Это примерно бак на 50 литров. И это все, для чего он используется, чисто резервуар для хранения. К этому обогревателю электричество не идет. Настраиваем водопровод от бака к водяной рубашке печки, чтобы воспользоваться потоком нагретой воды. Точно так же, как горячий воздух поднимается вверх, тот же принцип применим и к горячей воде. Когда вода нагревается в рубашке, она начинает течь вверх и в верхнюю часть резервуара для воды, а затем заменяется более холодной водой, выходящей из нижней части резервуара».

«Это простой и эффективный метод получения части тепла от дровяной печи и использования его для повышения температуры воды для бытовых нужд. Это прекрасно работает, и это бесплатно. Нет необходимости в встроенном насосе, так как вода циркулирует сама по себе. Размер бака уравновешивается размером плиты, поэтому у нас не будет бака с кипящей водой, что могло бы случиться, если бы у нас был намного меньший бак. Но вода греется. Поскольку это стандартный изолированный резервуар для воды, вода остается горячей в течение нескольких дней, даже если в печи нет огня. Предохранительный клапан, стандартный для всех домов, также является обязательным для нашей системы».

Существует множество способов подключения термосифонных петлевых систем с использованием медных трубок в топках, вокруг дымоходов или снаружи дровяной печи. Если вы понимаете основные концепции, вы сможете использовать дровяную печь для полного нагрева или предварительного нагрева воды для своей усадьбы.

Мы приобрели современную дровяную варочную печь в комплекте с «рубашкой» печи, которая представляет собой небольшой бак, помещающийся в топку. Оболочка поставляется с двумя резьбовыми отверстиями, к которым можно подвести трубопровод.

Резервуар для горячей воды или водогрейный котел

Хотя в качестве накопительного бака мы выбрали стандартный водонагреватель, существуют баки, предназначенные именно для этой цели. Вот пример. http://www.vaughncorp.com/products/range-boiler/#dimensions

Поскольку и бак для воды, и кожух печи имеют трубную резьбу ¾ дюйма, я решил использовать оцинкованную трубу ¾ дюйма для всех своих соединений. Это был бы минимальный диаметр трубы, который я когда-либо использовал в системе. Котел диапазона, как показано, имеет 1-дюймовые соединения трубы, что даже лучше. Чем больше труба, тем меньше ограничение, что облегчает прохождение воды через систему. Очень важно, поскольку термосифонная петля зависит исключительно от температуры для создания и поддержания движения воды.

Как я уже упоминал выше, я использовал оцинкованную трубу при первом подключении к нашей системе. Однако он имел тенденцию забиваться коричневатой слизью. Наша вода в доме фильтруется, поэтому я не знаю, как образовалась эта слизь, но, тем не менее, это была проблема. Каждый год или около того мне нужно было чистить систему. В конце концов, я перешел на медную трубу, и с тех пор проблем не было. Медь кажется лучшим выбором для нашей системы. У меня в медной сантехнике 2 муфты, поэтому, если мне нужно снять резервуар для воды, отсоединить муфты несложно, и бак свободен.

Давайте посмотрим на нашу термосифонную установку. Вы заметите ряд вещей на картинке. Вход холодной воды в бак и выход горячей воды имеют запорный клапан. Таким образом, я могу перекрыть горячую воду в доме, если это необходимо, или предотвратить попадание холодной воды в бак.

Бак для горячей воды подключен к дровяной плите

У меня также есть клапан на выходе бака, ведущем к водяной рубашке печи. Я остановлюсь на нескольких очень важных моментах. Как и в случае любой системы с горячей водой или потенциальным паром, безопасность имеет первостепенное значение. Крайне важно, чтобы этот клапан оставался полностью открытым в нормальных условиях. Пометьте его, заклейте скотчем или наденьте на него небольшую проволочную стяжку, чтобы его нельзя было случайно отключить. Но я хочу, чтобы этот клапан был там, чтобы, если в моей печной рубашке или сантехнике произойдет утечка, у меня был способ закрыть выпускное отверстие бака и предотвратить слив содержимого бака на пол. У нас была ситуация, когда водяная рубашка дала течь, и этот клапан пригодился.

Вот что произошло. Мы на собственном горьком опыте убедились, что очень важно, чтобы в системе была вода, прежде чем разводить огонь в варочной плите. Однажды зимой мы вернулись домой из отпуска, и у меня не было возможности включить воду, прежде чем Джоанна разожгла огонь в дровяной печке. Из-за этого у нас треснула водяная рубашка. Когда я все-таки наполнил бак водой, стало очевидно, что что-то не так, когда вода начала вытекать из печи на пол.

Еще одним важным компонентом системы является как минимум один предохранительный клапан. Два лучше. Если по какой-то причине вода становится слишком горячей, у нее есть место для выхода и высвобождения части накопленной энергии. У нас есть предохранительный клапан с трубкой, идущей к ведру, установленному внизу, чтобы собирать любую вытекающую горячую воду. Чтобы установить клапан сброса давления, найдите отверстие, идущее прямо в сторону бака, и поместите туда клапан сброса давления.

Сантехника резервуара с горячей водой

Если только Джоанна не занимается консервированием целый день летом или не готовит индейку на День Благодарения, мы редко получаем воду, достаточно горячую, чтобы открыть предохранительный клапан. У нас достаточно опыта, чтобы знать, когда система создает слишком много горячей воды, и мы просто открываем кран и спускаем горячую воду в канализацию. Это баланс между емкостью бака, количеством горячей воды, забираемой из системы ежедневно, и продолжительностью и интенсивностью дровяного пожара. Только опыт с течением времени подскажет вам, нужно ли вам изменять размер резервуара.

3 заключительных пункта

Последние 3 пункта, на которые я хотел бы обратить внимание:

Убедитесь, что резервуар для воды/бойлер находится выше, чем нижний порт водяной рубашки вашей печи. Идея состоит в том, что вы хотите, чтобы холодная вода в баке вытекала из нижней трубы в водяную рубашку. Если бы, например, у вас был бак ниже, чем водяная рубашка, вы попросили бы воду течь вверх в водяную рубашку. Нижний порт нашего резервуара находится на 16 дюймов выше нижнего порта водяной рубашки, и он работает просто отлично.

Следующий момент: вы заметите, что у меня есть манометр в верхней части бака на входе холодной воды. Хотя у меня есть манометр внизу в подвале рядом с водяной помпой, для меня это более удобный способ быстро следить за состоянием нашей системы водоснабжения и давлением.

И, наконец, обратите внимание на сливной клапан и рядом пожарный шланг. Сливной клапан удобен для слива бака для очистки или если мы уезжаем на длительный период. Пожарный рукав служит двум целям. Я могу проложить шланг на открытом воздухе, чтобы облегчить слив бака. И если случится немыслимое, и дом загорится, если мы будем действовать быстро, возможно, удастся спасти это место, распылив содержимое бака на огонь из пожарного шланга. Никакая пожарная команда не придет к нам на помощь, поэтому мы обязаны думать заранее и дать себе шанс. Пожалуйста, подумайте о том, чтобы разместить рядом с дровяной печью огнетушитель.

До следующего раза, сохрани мечту! Желаем вам отличного дня!
Рон и Джоанна

Если вы нашли наш сайт и этот пост полезным, не могли бы вы нажать на ссылку «Лучшие сайты Prepper» в правой колонке, чтобы проголосовать за нас.
