Схемы отопления в частном доме из полипропилена

Здесь вы узнаете:

• Достоинства и недостатки полипропиленовых труб
• Выбираем полипропиленовые трубы
• Схема отопления в частном доме
• Монтаж полипропиленовых труб

Толстые стальные трубы отопительных систем в частных домах знакомы многим. В довесок к ним идут не менее толстые и тяжелые чугунные батареи. В процессе капитального ремонта принято менять их на более современные модели – в домах прокладываются пластиковые трубы и устанавливаются компактные алюминиевые или стальные батареи. В этом обзоре мы поговорим о пластиковых трубах и рассмотрим схемы отопления в частном доме из полипропилена.

Металлические трубы используются в автономных отопительных системах все реже и реже. Их место занимают собратья из полипропилена. Они отличаются простотой в монтаже и стойкостью к высокой температуре. Трубы легко спаиваются и режутся, не менее легко закладываются прямо в стены или в полы. В случае поломки на замену поврежденного участка уйдет минимум времени. Если монтаж выполняется с нуля, то при использовании труб из полипропилена сроки проведения работ значительно сокращаются.

Существуют различные размеры труб из полипропилена. Диаметр подбирается исходя из мощности и размеров вашей отопительной системы.

В чем заключаются преимущества труб из полипропилена?

• Достаточная прочность для работы в автономных системах – пластиковые трубы выдерживают давление до 10 и выше атмосфер, не лопаясь под его воздействием;
• Стойкость к высоким температурам – комбинированные трубы, сделанные из пластика и алюминия, способны работать при температуре теплоносителя до +95 градусов. Также допускается кратковременное превышение максимально возможной температуры;
• Отличное прохождение теплоносителя – внутренняя поверхность пластиковых труб очень гладкая, поэтому протеканию теплоносителя ничто не мешает;
• Отсутствие коррозии – если сталь боится ржавчины, то пластику она не страшна.
  Они не портятся и не ржавеют, сохраняя свои свойства долгие десятилетия;
• Продолжительный срок службы – производители уверяют, что полипропиленовые трубы служат по 40-50 лет и даже больше;
• Стойкость к солям и агрессивным компонентам – полипропилен спокойно реагирует на повышенную кислотность теплоносителя, не разрушаясь и не портясь;
• Легкость в монтаже – отопительную систему можно запросто смонтировать самостоятельно, без посторонней помощи.

Список достоинств довольно большой, поэтому полипропиленовые трубы и получили столь широкое распространение.

Продолжительный срок службы достигается при соблюдении оптимальных условий эксплуатации без перегрузок по давлению и температуре.

К сожалению, трубы из полипропилена обладают и недостатками:

• Наличие теплопотерь – за это придется расплачиваться дополнительными расходами на отопление . В некоторых случаях проблема решается с помощью дополнительной теплоизоляции, накладываемой сверху;
• Нужно научиться правильному монтажу – тем, кто привык работать с металлическими трубами, придется обучаться принципам их монтажа из полипропилена.

Также для монтажа труб придется приобрести специальное оборудование для спайки. Мы рекомендуем обратиться в магазины теплотехники и сантехники по вопросу аренды оборудования – многие магазины дают «паяльники» в аренду, с посуточной оплатой, что обеспечит дополнительную экономию.

Полипропиленовые трубы для отопления имеют в своей конструкции алюминиевый слой, для большей устойчивости к высоким температурам.

Обычные пластиковые трубы для отопления не подходят – высокая температура теплоносителя может привести к их повреждению. Поэтому в отопительных системах используются армированные трубы. В своей структуре они содержат алюминий или стекловолокно, что делает их более крепкими и устойчивыми к высокой температуры. Такие изделия как нельзя лучше подходят для использования в отопительных системах.

Выбирая трубы из полипропилена, нужно обратить внимание на производителя. Самый лучший вариант – покупать продукцию от наиболее распространенных брендов, которых не так уж и много. Взяв продукцию малоизвестного производителя, вы можете столкнуться с ситуацией отсутствия подходящих фитингов и прочих аксессуаров – если в системе что-то сломается или потребуется ее переделка, монтажные и ремонтные работы могут затянуться до нахождения нужных элементов.

Для монтажа труб желательно использовать неразъемные фитинги – они обеспечивают прочное и герметичное соединение. Монтажные работы производятся с помощью специального паяльного инструмента.

В частных домах часто используется однотрубная система отопления с циркуляционным насосом.

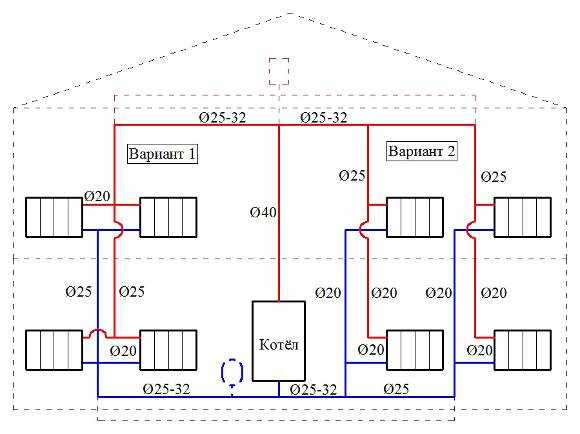

Схемы отопления в частном доме, с трубами из полипропилена, могут быть самыми разными. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивное протекание теплоносителя и равномерный прогрев помещений. Возможно применение вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку – пожалуйста.

Таким образом, в частных домах используются самые разные схемы отопления. Они хорошо прогревают помещения, но в них крайне желательно использовать циркуляционные насосы. Благодаря этому обеспечивается нормальная циркуляция теплоносителя.

Для пайки полипропиленовых труб используется специальный аппарат.

Для монтажа полипропиленовых труб используются специальные инструменты и фитинги. Паяльный инструмент намертво сваривает изделия, образуя надежное и герметичное соединение. Резка осуществляется обычной ножовкой по металлу или с помощью специальных ножниц – данное оборудование можно взять в аренду. При резке труб необходимо обеспечить соблюдение углов.

Так как внутри пластиковых труб для отопления присутствует армировка из алюминия, края после резки подлежат зачистке – используйте для этого подходящую наждачную бумагу. Разогретые трубы и фитинги соединяются друг с другом в горячем состоянии, причем место соединения во время остывания должно оставаться неподвижным – перекосы здесь не допускаются. Если нужно обеспечить стыковку пластиковой и металлической труб, используйте для этого специальные фитинги.

Отопление своими руками из полипропиленовых труб в частном доме: схема

Автор Olya На чтение 12 мин. Просмотров 157 Опубликовано 27.11.2018

Металлические контуры с каждым годом теряют свою актуальность – их вытесняет отопление, зачастую сделанное своими руками из полипропиленовых труб, более выгодное и удобное в частном доме, но его схема может быть разной. Но суть отличий заключается вовсе не в количестве и размерах отапливаемых комнат, а в способе подачи и возврата теплоносителя, принципу расположения радиаторов и так далее. Обо всём вы узнаете из материалов, расположенных ниже и на этой странице.

Содержание

1. Полипропиленовые контуры отопления
2. О PPR трубах
3. Однотрубные схемы подключения
4. Системы с естественной циркуляцией
5. Системы с принудительной циркуляцией
6. Двухтрубные схемы подключения
7. Разводка с естественной циркуляцией
8. Разводка с принудительной циркуляцией
9. Сварка полипропилена
10. Заключение

Полипропиленовые контуры отопления

Для того чтобы выбрать схему отопления, как  минимум, нужно знать, какой она может быть вообще и подходит ли в том или ином случае, то есть, именно для вашего дома. Кроме того, необходимо правильно подобрать трубы для контура, которые будут разного диаметра на определённых участках системы.

О PPR трубах

Армированная ППР труба для отопления и ГВС в разрезе

На верхней фотографии показана армированная полипропиленовая труба, которую следует использовать для монтажа отопительных контуров, но вместо алюминиевой фольги там может быть стеклоткань. Конечно, каждый производитель найдёт множество положительных факторов для одного или другого армирующего материала, но практика показывает, что в эксплуатации они ничем не отличаются, так что абсолютно всё равно, что вы предпочтёте. Основная разница заключается в сечении, толщине стенок и расположении армирующего слоя (посредине или ближе к поверхности). Ниже вы увидите «холодные» (PN-10, PN-16) и «горячие» (PN-20, PN-25) варианты с описанием их технических характеристик.

Для полипропилена существует четыре уровня классификации:

1. PPR PN-10 – рабочая температура не выше 45⁰C, рабочее давление до 1 МПа. Предназначена для ХВС, хотя используется крайне редко.
2. PPR PN-16 – рабочая температура не выше 60⁰C, рабочее давление до 1,6 МПа. Используется для ХВС в гражданском и промышленном секторе.
3. PPR PN-20 – рабочая температура не выше 90⁰C, рабочее давление до 2 МПа. Такую трубу называют универсальной и применяют для ХВС, ГВС и отопления.
4. PPR PN-25 – рабочая температура не выше 95⁰C, рабочее давление до 2,5 МПа, можно использовать для любых сантехнических целей, но в 99% применяют для отопления.

Классификация PPR	Макс. рабочий режим, ⁰C	Макс. рабочее давление, МПа/атм
PN-10	45	1,0/ 9,86923
PN-16	60	1,6/ 15,7908
PN-20	90	2,0/ 19,7385
PN25	95	2,5/ 24,6731

Таблица температурных режимов и давления для ППР

[stextbox id=’info’]Примечание к таблице.

Если исходить из давления, то для автономного отопления подходят любые полипропиленовые трубы. Но при повышении рабочего температурного режима они становятся мягкими и вгибаются. От деформации их защищает алюминиевое или стекловолоконное армирование.[/stextbox]

Для сварки PPR PN-25 её зачищают шайвером

Если для отопительного контура применяют PPR PN-25, то для сварки таких труб их приходится зачищать шайвером – это что-то вроде точилки для карандаша, только в данном случае снимают на древесину, а верхний слой полипропилена вместе с алюминиевой фольгой или стекловолокном. Дело в том, что это армирование расположено слишком близко к поверхности и если сварить трубу с фитингом без очистки, то соединение будет слабым и в случае гидроудара может образоваться течь.

Всё отопление, которое можно сделать своими руками из полипропиленовых труб в частном доме можно разделить на однотрубные, двухтрубные и совмещённые с тёплым полом контуры. Их схемы вы сможете посмотреть ниже.

Однотрубные схемы подключения

Все отопительные системы с однотрубным контуром функционируют исключительно за счёт расширения теплоносителя (воды) и за счёт уклона трубы. Может использоваться в частном секторе как для одно-, так и для двухэтажного дома. Но любой из всех предложенных вариантов имеет один общий недостаток – это понижение температуры в зависимости от удалённости радиатора. На практике это означает, что пройдя через первую батарею, немного охлаждённая жидкость попадает в трубу и движется к следующей точке, на выходе из которой получается ещё холоднее и так далее.

Системы с естественной циркуляцией

Система с естественной циркуляцией теплоносителя (горизонтальная разводка)

В глубинке, где нет газовых магистралей и по той или иной причине возникают перебои с электроснабжением частных домов (перепады напряжения), нередко отдают предпочтение однотрубным системам с естественной циркуляцией. Обойдётся ли однотрубка дешевле двухтрубки, это уже другой вопрос, а сейчас мы обращаем внимание исключительно на принципиальную схему контура. В данном случае, вне зависимости от количества этажей подача может быть только верхней, хотя котёл всегда находится на первом этаже.

Ещё одна схема с естественной циркуляцией теплоносителя (вертикальная разводка)

Принцип действия такой системы заключается в следующем: вода нагревается в котле и по законам физики начинает расширятся, что приводит жидкость к движению вверх. Там она стекает по уклону трубы, который составляет от 3-ёх до 5-ти миллиметров на погонный метр. Излишки воды при её нагреве поднимаются в расширительный бак, который обычно устанавливают на чердаке и утепляют. Если делать отопление в двухэтажном доме, то более эффективной будет вертикальная разводка батарей, как на верхнем изображении.

Три варианта «ленинградки»

Система «ленинградка» рассчитана на три радиатора, хотя их может быть даже четыре, но при условии, что каждый из них будет небольшой мощности (также отлично будут функционировать и две точки). Если рассматривать классический вариант такого подключения, то он находится под первым номером на верхней подборке изображений. Но после войны систему начали модифицировать и так появились варианты №2 и №3. Второй номер подразумевает возможность движения теплоносителя только через батареи, а третий номер сужает прямой проход воды, распределяя поток между трубой и радиатором поровну.

Читайте также: Как установить циркуляционный насос

Системы с принудительной циркуляцией

1. Котёл с любым энергоносителем.
2. Труба для сброса воды.
3. Расширительная ёмкость.
4. Циркуляционный насос на обратке и/или внутри котла.
5. Кран.
6. Подача теплоносителя.
7. Клапаны (краны) Маевского.
8. Отопительные приборы..
9. Возврат остывшей воды.
10. Провод заземления.
11. Уран.
12. Водоразборный узел.
13. Краны.
14. Основная труба.

Вертикальная разводка с принудительной циркуляцией

Когда подача теплоносителя осуществляется в принудительном порядке и не зависит от уклона трубы, то здесь возможно подключение по любому принципу, которые приведены на схемах вверху. Устанавливать циркуляционный насос можно на возврате (обратке) отдельно от котла, если его там нет или просто встроенная помпа не справляется с перекачкой теплоносителя на нужную высоту или на нужное расстояние.

Когда устанавливают больше трёх отопительных приборов есть смысл в разном диаметре труб на контуре. На подачу , как правило устанавливают более толстые трубы, где наружный Ø25 мм или Ø32 мм, а DN (внутренний условный проход) Ø15.6 мм или Ø16,2 мм соответственно. Горизонтальные PPR и отводы к приборам отопления обычно делают PPR Ø20 мм и DN 13,2 мм. Как исключение для отводов можно использовать металлопласт, но с учётом редукционных фитингов это обойдётся дороже и ничем не лучше.

[youtube]https://youtu.be/grB4M8tbtAU[/youtube]

Обойдётся ли однотрубная система дешевле двухтрубной

Двухтрубные схемы подключения

У двухтрубных схем, точно так же, как и у однотрубных может быть как естественная, так и принудительная циркуляция теплоносителя. По эффективности они практически не отличаются друг от друга, но иногда может быть так, что на двухтрубку уйдёт меньше материалов, чем не однотрубку, если вести расчёт не по трубам, а по количеству фитингов.

Разводка с естественной циркуляцией



Двухтрубный контур с естественной циркуляцией (нижняя разводка)*
*Пояснение к схеме. Здесь не нарисован расширительный бак, но он должен тут быть обязательно и врезаться от верхней точки подачи. Чаще всего труба с самым большим диаметром выходит на чердак к расширителю, а лежак врезается в неё.

Разводка контура с нижней подачей теплоносителя на двухтрубной системе, конечно, допустима, но только в том случае, если задействовано не более 4-5-ти радиаторов. Кроме того, такая схема больше подходит для одного этажа. Основная проблема такого устройства заключается в том, что если постоянный уклон будет 3-5 мм/м_{погонный}, то для последних точек будет мало давления и уклон на подаче придётся увеличивать, но во что это выльется? Допустим, вы имеете пять радиаторов  на расстоянии 5 м от котла и друг от друга. Если уклон будет 5 мм/м_{погонный}, то расстояние между выходом у котла и входом в последнюю батарею будет 5*5*5=125 мм плюс ширина четырёх радиаторов (допустим, по 500 мм), значит, в общем получится 125+4*5=145 мм, а это немало.

Системы с верхней разводкой больше подходят для естественной циркуляции

Нумерация на изображении:

1. Котёл на любом топливе.
2. Стояк подачи.
3. Контур подачи воды.
4. Межэтажные стояки подачи.
5. Межэтажные стояки обратки.
6. Контур обратки.
7. Расширительная ёмкость.

Когда труба подачи проходит выше приборов отопления, то разница в уклоне 15 см и даже более не так уж страшна, к тому же вовсе не обязательно монтировать трубу непосредственно над радиаторами – это можно сделать под потолком и спрятать её в короб. Но это верхнее изображение больше относится к двухэтажному дому, так что здесь уклон вообще не доставит каких-либо неудобств при монтаже.

Разводка с принудительной циркуляцией

Двухтрубный закрытый монтаж системы

В данном случае монтаж системы может быть как с верхней (встречается довольно редко), та и с нижней подачей, а также с нижним, боковым или диагональным подключением (последний вариант самый лучший). Закрытой её называют по той причине, что расширительный бак здесь мембранного типа, где теплоноситель скапливается до определённого давления, но если оно превышает норму, то срабатывает предохранительный клапан. Такая конструкция выгодна, так как система всё время находится под давлением, что улучшает циркуляцию.

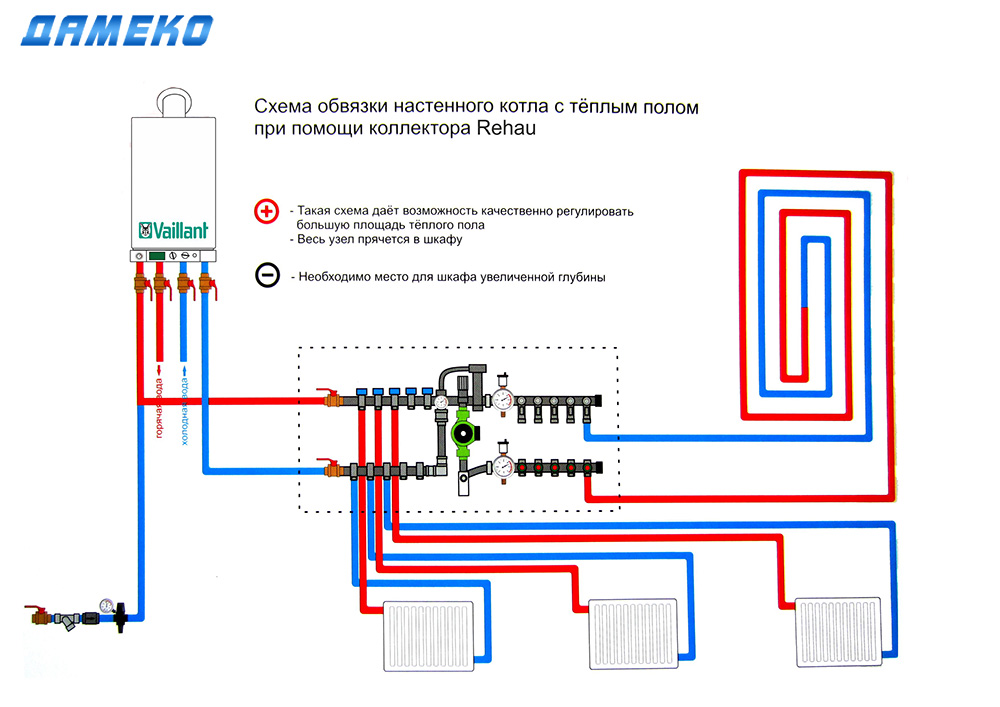

Коллекторный закрытый монтаж системы

Коллекторный способ раздачи теплоносителя поможет сэкономить за счёт разницы в диаметре труб и это наиболее актуально для двухэтажных домов, где на каждом уровне по нескольку больших комнат. От котла можно поднять стояк  Ø40 мм (большой коллектор), а от него по этажам развести лежаки Ø32 мм (малые коллекторы), от которых на каждую комнату пойдут трубы Ø25 мм. На возврат здесь лучше использовать трубу среднего значения Ø32 мм. Впрочем, многое зависит от расположения и количества комнат и весьма возможна ситуация, где придётся обойтись только большим коллектором.

[stextbox id=’info’]Внимание! При коллекторной разводке гребёнка должна быть не только на подаче, но и на обратной трубе![/stextbox]

Балансировочный клапан с барашком для регулировки подачи отопления

Когда на подаче в одном ряду подключено более трёх-четырёх приборов отопления, то производительность последних точек значительно понижается, следовательно, нужно как-то распределить поток, чтобы он был равномерным. Для этой цели применяют балансировочные клапаны, которые вкручиваются в радиатор перед отводом подачи причём их обычно используют только для первых точек. Такие устройства могут регулироваться барашком, как на фотографии вверху, либо шестигранником (модели бывают разными).

Подключение приборов отопления по схеме Тихельмана

Чаще всего, особенно на больших расстояниях, балансировочные клапаны хоть и помогают, но при этом не приносят  стопроцентного эффекта, то есть, если первый радиатор будет нагреваться, к примеру, до 60⁰C, то последний в контуре или в крыле контура наберёт не более 40⁰C. Чтобы исправить status quo, можно сделать разводку по системе Тихельмана – это очень просто и не потребует каких-то особых усилий. Посмотрите на схему вверху: подача там идёт с левой стороны, а обратка – с правой, но при этом первая батарея на подаче является последней на сбросе теплоносителя, а последняя на подаче – первой на сбросе. Так можно выровнять температурный режим во всех точках вне зависимости от их местоположения в обвязке. Рекомендую посмотреть видео по трём основным способам подключения и схеме Тихельмана в том числе.

[stextbox id=’info’]Внимание! При использовании схемы Тихельмана для подключения приборов отопления, один из радиаторов может оказаться как раз посредине контура и в силу какого-то противостояния не будет нагреваться. Чтобы исправить ситуацию, нужно сместить батарею вправо или влево всего на метр, но если не позволяет интерьер комнаты, тогда можно врезать петлю в подачу или в обратку, увеличив их длину на метр. После этого всё нормализуется.[/stextbox]

[youtube]https://youtu.be/sl5d753lyEw[/youtube]

Двухтрубная система по схеме Тихельмана

Сварка полипропилена

Трубы, краны. обводы и фитинги из полипропилена

Когда делают однотрубное или двухтрубное отопление из полипропиленовых труб, то будет правильно, если все краны, фитинги и обводы тоже будут из этого же материала, хотя в большинстве из них, за исключением муфт, тройников и заглушек присутствует сплав латуни. Но, тем не менее, ППР в данном случае надёжней металла – он не боится резких перепадов температуры и гидроударов, благодаря своей относительной эластичности.

ППР трубу сваривают с ППР тройником

Наружный Ø, мм	Глубина прогрева, мм	Время нагрева, сек	Максимальная пауза, сек	Удержание стыка, сек	Охлаждение, сек20
20	14	6-8	4	6	2
25	15	7-11	4	8	2
32	17	8-12	6	10	4
40	18	10-16	6	20	4

Таблица глубины и продолжительности сварки полипропиленовых стыков

[stextbox id=’info’]Пояснение к таблице. Например, для установки радиаторов нужны отводы Ø20 мм и для того чтобы сварить его с любым ППР фитингом нужно разогреть паяльник до 270-280⁰C. На насадку с одной стороны надеть фитинг, а с другой вставить трубу, придерживаясь глубины 14 мм (можно отметить карандашом или маркером),как это показано на фотографии вверху и удерживать в течении 6-8 секунд. После этого снимаете обе нагретых стороны и в течение не более 4-ёх секунд стыкуете их и удерживаете руками 6 секунд, а ещё через 2 секунды можно приступать к сварке следующего стыка.[/stextbox]

[youtube]https://youtu.be/VPU03nBCWYc[/youtube]

Сварка ППР трубы с фитингом

Заключение

Используя схемы отопления, приведенные в этой статье, вы сможете своими руками из полипропиленовых труб сварить контур для подключения радиаторов в частном доме. Если решитесь на самостоятельный монтаж, обязательно разметьте расположение всех отопительных приборов, сосчитайте их количество и тогда решите, какой из вариантов вам лучше всего использовать.

Монтаж отопления в частном доме своими руками. Отопление из полипропиленовых труб своими руками

Для повышения эффективности и увеличения срока эксплуатации системы отопления профессионалы рекомендуют монтаж отопления в частном доме своими руками с использованием труб из полипропилена. Уже через год эксплуатации эффективность их аналогов из металла снижается, все потому, что при повышенных температурах эти трубы начинают ржаветь изнутри.

Преимущества системы отопления из полипропилена

Для данной схемы отопления имеется множество преимуществ, среди которых можно выделить следующие:

• Простота монтажа – такую ​​систему достаточно легко выполнить самостоятельно, кроме работа выполняется в короткие сроки.
• Надежность и долговечность – полипропилен считается современным материалом, срок его эксплуатации более 50 лет, он не подвержен образованию накипи, коррозии и других отложений, хорошо переносит химические и термические воздействия. За счет качественного соединения трубопроводов полностью исключена их протечка.
• Небольшая стоимость – по сравнению с системами отопления из чугунных, стальных или металлопластиковых трубопроводов, смонтированное отопление из полипропиленовых труб своими руками в частном доме обойдется в несколько раз дешевле.
• Экологичность.
• Экономичность – трубы из полипропилена обладают отличными теплоизоляционными характеристиками, что значительно снижает потери тепла и, соответственно, обеспечивает равномерный прогрев отопительных приборов и в целом повышает КПД системы.
• Бесшумность работы – полипропиленовые трубы также обладают хорошими звукоизоляционными качествами.
• Улучшить эстетический вид помещения можно – ввиду долговечности и высокой надежности монтаж отопления в частном доме своими руками можно производить внутри строительных конструкций.
• Качество монтажных работ зависит от выбранного материала: для систем отопления целесообразно использовать армированные трубы, для водопровода и канализации подходят обычные изделия.
• Трубы из полипропилена чувствительны к высоким температурам, поэтому их не рекомендуется использовать в пожароопасных зонах.

Недостатки изделий из полипропилена

Очень важно покупать полипропиленовые трубы только у проверенных производителей, так как их недостатки напрямую зависят от использования некачественного сырья, а также нарушений технологии производства.

Трубы полипропиленовые для отопления, виды и монтаж своими руками

В настоящее время строительный рынок предлагает огромный выбор изделий из полипропилена. Однако, прежде чем их купить, необходимо разобраться в их свойствах и маркировке.

Трубы ПН-10

Данные изделия имеют наружный диаметр 20-110 мм, внутренний диаметр 16,2-90 мм. Для изготовления таких труб используется тонкостенный полипропилен (толщиной 1,9-10 мм), который рассчитан на температуру системы до 20°С и рабочее давление не более 1 МПа, поэтому в отоплении не применяется. системы.

Трубы ПН-16

Допускается их применение при температуре до 80°С, но данный вид труб встречается очень редко, поэтому их почти не применяют.

Трубы ПН-20

Данные изделия имеют внутренний диаметр 10,6-73,2 мм, наружный диаметр 16-110 мм, толщину стенки 1,6-18,4 мм. Эти трубы рассчитаны на температуру до 80°С и рабочее давление не более 2 МПа. Эта категория трубопроводов является универсальной. Однако в системе отопления их можно использовать только в обратном трубопроводе, причем температура воды не должна быть выше указанной ранее.

Трубы ПН-25

Это самый оптимальный вариант для изготовления монтажа отопления в частном доме своими руками. Главной отличительной особенностью этих изделий является их многослойное исполнение (два слоя пластика, между которыми
проложен слой алюминия, обработанный клеем). Алюминиевое изделие имеет внешний диаметр 21,2-77,9 мм и внутренний диаметр 13,5-50 мм. Такой полипропилен функционирует в системе отопления с рабочим давлением не выше 2,5 МПа и температурой до 90 °С.

Наличие алюминиевой прослойки снижает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированной продукции необходимо учитывать ее расположение. Если прослойка будет располагаться ближе к внешней стороне, это усложнит процесс приклеивания, в связи с чем монтаж отопления в частном доме своими руками в этом случае потребует приобретения дополнительного оборудования (специального забоя или дрожь).

Еще один вид – стеклопластиковые трубопроводы, по качеству они аналогичны изделиям со слоем фольги. Однако первый тип характеризуется высоким показателем теплового расширения, но их монтаж несколько проще.

Соединение трубопроводов

Для соединения трубопроводов (диаметром до 63 мм) используются две основные технологии:

1. Втулочное соединение – один конец муфты вставляется в другой, специально для этого расширенный.
2. Муфта сварная – специальная деталь (муфта) включает оба конца.

Также может использоваться резьбовое соединение, для его реализации используются фитинги с раструбом.

Для соединения трубопроводов (диаметром более 63 мм) применяется технология сварки встык. В этом случае установка муфт не требуется, так как такое соединение отличается высокой надежностью. При наличии подходящих фитингов можно использовать приварные муфты.

Проектирование систем отопления

Перед отоплением в частном доме своими руками необходимо правильно его спроектировать.

Если отопление установлено в загородном доме, то котел должен быть установлен в отдельном помещении. В квартире можно разместить на кухне или в прихожей. Помещение должно быть оборудовано вытяжной системой.

При планировании системы отопления важно учитывать, что обратка не должна быть ниже подачи в котел, иначе циркуляция будет несколько затруднена или совсем невозможна. Для этого необходимо составить объемную схему трубопроводов с указанием отопительных приборов, уровней прохождения ограждающих конструкций и углов поворотов.

Стоит отметить, что сделать отопление из полипропиленовых труб своими руками в частном доме гораздо проще, чем любую другую систему. На плане рассчитывается длина трубопровода, количество соединительных и поворотных частей.

Виды монтажа

Монтаж системы из полипропиленовых изделий может осуществляться двумя видами:

1. Верхний разлив – самотечной, что обусловлено разницей температур. Такая система в частных домах наиболее распространена, так как проста, надежна и не требует установки дорогостоящего насосного оборудования.
2. Нижний разлив – движение теплоносителя по контуру отопления принудительное с помощью насоса. Основным преимуществом такой системы является возможность ее использования в многоэтажных домах. Кроме того, можно использовать трубопроводы малого диаметра, при такой конфигурации разводки это не имеет значения.

Инструменты и оборудование, необходимые для монтажа

Для проведения отопления частного дома своими руками (схема системы должна быть составлена ​​заранее) потребуются:

• Трубы полипропиленовые разного диаметра (для подключения к отопительным приборам и магистральному контуру).
• Ножницы для полипропилена.
• Паяльник с набором насадок.
• Вам может понадобиться перфоратор для штробления стен.
• Маркер.
• Рулетка.
• Настенные крепления (пластиковые зажимы или металлические скобы).
• Муфты, уголки, переходники.

Отопление в частном доме своими руками: схемы, расчет и монтаж

Главное при сборке системы полипропиленовых труб, на что необходимо обратить особое внимание, это соединения конструктивных элементов (труб, фитингов). Для этого необходимо использовать специальный сварочный аппарат.

Для монтажа системы отопления из полипропилена необходимо:

1. Сначала начертить схему расположения трубопроводов.
2. Затем рассчитываются полипропиленовые трубы. Расчет ведется по схеме, указанной в предыдущем пункте.
3. Рассчитана длина трубопроводов на каждом отдельном участке.
4. Подбирается арматура нужного размера.
5. Далее, перед монтажом отопления частного дома своими руками (схема должна быть подготовлена ​​заранее), необходимо закупить весь материал и дать ему полежать около суток при комнатной температуре. Это требуется для того, чтобы при монтаже и последующей эксплуатации на пластике не было трещин из-за резких перепадов температуры.
6. На трубопроводах делаются отметки мест разделки.
7. По линиям, отмеченным маркером, делаются надрезы с помощью специальных ножниц.
8. Паяльное устройство располагают на горизонтальной поверхности, устанавливают обезжиренную насадку, равную диаметру трубопровода.
9. Паяльник нагревается до 260°С.
10. Фитинги и трубки помещаются в отверстие нагревательного элемента. После этого их нагревают.
11. Детали снимаются, и труба вставляется в фитинг. Важно, чтобы эти детали не были холодными в процессе соединения.

При водяном отоплении в частном доме схема и монтаж своими руками полностью выполнены, перед полным запуском системы необходимо ее предварительно протестировать. Трубопроводы на некоторое время (не менее двух часов) заливают водой для выявления неисправностей и своевременного их устранения.

Правила монтажа

Каждый человек, выполняя отопление частного деревянного загородного дома своими руками, должен придерживаться следующих правил:

1. Для резки труб на отдельные заготовки рекомендуется использовать
   Специальные ножницы, приспособление или острый нож. Важно соблюдать угол 90°.
2. Дополнительная установка держателей поможет повысить надежность крепления трубопроводов, а также предотвратить их возможное провисание.
3. Перед тем, как приступить к процессу монтажа, необходимо проверить все изделия на наличие загрязнений на внутренних стенках.
4. Наиболее оптимальная температура в помещении при монтаже системы отопления +5°С.
5. Для трубопроводов из полипропилена должна быть обеспечена защита от высоких температур и механических факторов.
6. Надежность и качество подгонки арматуры можно повысить, если использовать при монтаже ленту ФСМ.
7. Перед использованием сварочного аппарата его следует нагреть до необходимой температуры.

Полезные советы

Чтобы знать, как правильно установить отопление частного дома своими руками от А до Я, желательно ознакомиться со следующими рекомендациями:

1. Пайку полиэтиленовых труб можно производить только при температуре в помещении не менее +5 °С. В противном случае добиться идеального соединения будет совершенно невозможно, и, как следствие, система отопления слишком быстро выйдет из строя.
2. Перед пайкой необходимо удалить всю имеющуюся грязь с краев трубы. Это можно сделать сухой чистой тряпкой. После этого поверхность протирают спиртом, который разводят водой в пропорции 1:1.
3. Время сварки и охлаждения трубопроводов определяется по специальному справочнику в зависимости от диаметра закупаемой продукции.

Заключение

Система отопления из полипропиленовых трубопроводов в настоящее время получила довольно широкое распространение среди потребителей благодаря своим преимуществам, дешевизне, надежности и простоте. Теперь и вы знаете, как установить систему отопления своими руками – из полипропиленовых изделий. Эта статья помогла вам убедиться в том, что монтаж данной системы отопления, включая сварку труб, вы сможете осуществить, не прибегая к посторонней помощи. И самое главное, использование такой системы возможно не только в одноэтажном строении, но и в многоквартирных домах.

Обвязка котла полипропиленом: схемы и правила устройства

Инженерные системы из доступных полипропиленовых труб могут прослужить до полувека. Полимерные трубчатые изделия предельно просты в монтаже, для их соединения нужен всего один паяльник. Но подходит ли этот материал для систем отопления? Будет ли полипропиленовая обвязка котла прочной и надежной?

Если все делать по технологии, то пластиковые трубопроводы вполне безопасно доставляют теплоноситель к батареям.

Содержание статьи:

• Что такое обвязка котла и из чего она состоит?
• Трубы полипропиленовые в системах отопления
• Особенности монтажа трубопроводов ППР
• Выбор схемы разводки системы отопления
  • Что лучше: самотечное или насосное?
  • Какую схему отопления лучше выбрать?
• Контур полипропиленовый для разных котлов
  • Вариант №1: Газовая колонка
  • Вариант №2: Твердотопливная модель
  • Вариант №3: Мазут и электронагреватели
• Выводы и полезное видео по теме

Что такое обвязка котла и из чего она состоит?

Жгут – совокупность отопительного оборудования, обеспечивающая транспортировку нагретой воды к радиаторам и безаварийную работу самого нагревателя.

С одной стороны помогает равномерно распределять тепло по всему дому, а с другой повышает надежность всей системы отопления, защищая котел от перегрева и перерасхода топлива.

Есть определенные нюансы в устройстве обвязки котельного оборудования:

Галерея изображений

Фото

Полипропиленовые отопительные контуры собираются с неразъемными соединениями раз и навсегда

При сборке трубопроводов используются соединительные элементы – фитинги, тройники, уголки, устанавливаемые диффузионной сваркой

Трубы полипропиленовые применяются при обвязке двухконтурных газовых котлов, обрабатывающих трубопроводы отопления и горячего водоснабжения

С помощью ПП труб производится устройство для обвязки твердотопливных котлов. Выпускаются специальные фитинги для соединения пластиковых труб с металлическими трубами

При строительстве систем отопления с электронагревательным узлом практически всегда используются полипропиленовые трубы с соединителями

Активно применяются при обустройстве отопления газовым одноконтурным котлов полипропилен применяют в однотрубных и двухтрубных схемах разводки

Стойкость к механическим повреждениям обуславливает монтаж трубопроводов ПП открытым способом. Избегайте мест прямого воздействия ультрафиолета и температуры выше 95º

Длительные сроки эксплуатации, превышающие 50 лет по заявлениям производителей, позволяют прокладывать трубопроводы из ПП скрыто в строительных конструкциях

Особенности монтажа полипропиленовых трубопроводов

Арматура для монтажа труб

Трубопроводы ПП (ПП) газовый двухконтурный котел

Трубы твердотопливного котла

Система отопления с электрокотлом

Тандем с газовым одноконтурным котлом

Открытая труба отопления

Закрытый метод обвязки

Также под обвязкой отопительного аппарата подразумевается расчет параметров всех элементов внутренней системы отопления и их монтаж. Он должен работать не только надежно, но и корректно. Большое количество дополнительных устройств и сложная проводка могут серьезно снизить его эффективность. Все должно быть сделано правильно.

Правильная обвязка повышает КПД водонагревателя и его надежность

Вариантов систем отопления, оптимальных и готовых для всех без исключения зданий, просто нет. Для достижения максимальной отдачи от того или иного котла необходимо для каждого дома индивидуально составлять проект системы отопления. Но есть некий набор стандартных правил и список типового оборудования.

В простейшей схеме обвязки котла отопления при самотечном движении теплоносителя минимум запорно-регулировочных устройств (+)

В зависимости от вида используемого топлива, квадратуры дома, модели котла утеплитель и его расположение, полипропиленовая обвязка делается по различным схемам.

Но во всех них есть:

1. Котел (одноконтурный или двухконтурный).
2. Расширительный бачок . Гидравлический с мембранным или обычным баком в зависимости от типа системы отопления.
3. Полипропиленовые трубы и фитинги.
4. Батареи (чугунные, стальные, алюминиевые, биметаллические).
5. Байпас (участки трубопровода, позволяющие отключать от цепи отдельные устройства). Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.

По принципу движения теплоносителя контуры отопления делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.

Циркуляционный насос является обязательным компонентом отопления принудительного типа. Необходим для стимуляции движения теплоносителя (+)

В тепловой сети принудительного типа вышеуказанный комплект дополняется:

• Кран Маевского.
• Циркуляционный насос.

В схеме с подачей теплоносителя к каждому устройству коллекторно-распределительное устройство обязательно включается на предназначенные для него подающие и обратные трубы.

В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости или пара, встраиваются регулирующие устройства:

• Манометр.
• Термостат.
• Гидравлическая игла, если необходимо выравнивание давления.

В системе с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления, с мембраной. А в его гравитационном аналоге будет достаточно обычного открытого бака без всяких вставок внутри.

Расширительный бак систем с естественным движением воды контактирует с внешней средой, за счет чего может насыщаться воздухом. Для предотвращения этого явления системы дополняют воздушным контуром, собирающим и удаляющим воздух

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычный бак с ввинченной или вваренной в него парой труб. Одна из них – подающая труба, вторая – сигнальная труба, которая рассказывает о наполнении бака водой, расширяющейся при нагревании. В более сложном варианте бака вкручиваются уже четыре трубы.

При увеличении объема теплоносителя сверх нормы излишки просто сбрасываются через сигнальную трубку. В дальнейшем теплоноситель так же расширится и примет прежний объем, но переливов в сигнальную трубу не будет. По аналогии, воздух удаляется самопроизвольно; поэтому нет необходимости устанавливать краны Маевского.

Между котлом и полипропиленовыми трубами строится группа контроля и безопасности из различных датчиков, регуляторов и аварийной арматуры

Циркуляционные насосы в схемах, основанных на естественном принципе движения теплоносителя, не используются. В такой системе вода движется под действием силы тяжести.

Ей не нужны дополнительные усилители давления. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой – снижает качество обогрева дальних комнат в доме (теплоноситель до крайних доходит уже остывшим) .

Тонкости монтажа системы отопления из полипропиленовых труб подробно описаны в одном из размещенных на нашем сайте.

Полипропиленовые трубы в системах отопления

Полипропиленовые фитинги и трубы (ППР) пользуются популярностью благодаря дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не менее 50 лет, заявленных производителем.

Существует несколько видов данной трубной продукции, отличающихся техническими характеристиками и назначением.

При строительстве систем отопления, а также при проектировании близких к ним по эксплуатационным параметрам контуров горячего водоснабжения применяются:

• Трубы с маркировкой ПН 25. Изделия с армированием из алюминиевой фольги. Применяются в системах с номинальным давлением до 2,5 МПа. Предельная рабочая температура +95ºС.
• Трубы с маркировкой PN 20. Усиленное исполнение для водогрейных ветвей двухконтурных котлов отопления. Заявленный производителем срок будет выдержан, если температура теплоносителя будет не выше +80ºС, а давление до 2 МПа.
• Трубы с маркировкой PN 10. Изделия тонкостенные полимерные. Используется, если котел подает теплоноситель в систему теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 МПа.

Полимерные трубы подходят для всех известных способов прокладки: открытой и скрытой. Но этот материал имеет большой коэффициент теплового расширения. При нагревании такие изделия начинают немного увеличиваться в длину. Этот эффект называется тепловым линейным расширением; это необходимо учитывать при строительстве трубопроводов.

Котел должен быть обвязан полипропиленовыми трубами, которые в маркировке имеют класс эксплуатации 5, рабочее давление 4–6 атмосфер и номинальное давление PN 25 и выше

Для предотвращения разрушения полипропиленовых трубопроводов отопления, можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально рассчитано на компенсацию этого удлинения. Слой фольги внутри полипропиленовых труб PN 25 снижает их тепловое удлинение в два раза, а стекловолокна в пять раз.

Фотогалерея

Фото

Сварка труб из полипропилена диаметром от 63 мм и более осуществляется стыковым способом на специализированном аппарате. Плюсовая стыковая технология при отсутствии фитингов

Сварка широких труб для сборки трубопроводов однотрубных систем и стояков двухтрубных схем может осуществляться с использованием муфт при их наличии

При сборке трубопроводов диаметром до 63 мм, используются раструбные соединения. При необходимости предусмотреть резьбовое соединение с помощью раструба с раструбом

Соединение труб диаметром до 40 мм обычно осуществляется с помощью ручного сварочного аппарата. Сварку труб диаметром более 40 мм осуществляют с помощью устройства с центрирующими приспособлениями

Устройство для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения малых диаметр труб ПП

Особенности монтажа трубопроводов ППР

При обвязке котла соединяют в основном холодной или горячей сваркой, в случае присоединения к металлическим трубопроводам применяют резьбовые соединения. Прикрутить гораздо удобнее, но из-за них сборка системы обойдется намного дороже.

Правда, если вы хотите соединить полипропиленовый трубопровод с металлическим собратом, без резьбовых фитингов не обойтись.

Доступен широкий ассортимент фитингов для формирования линейных и узловых соединений полипропиленовых труб.

«Горячий» сваривается специальным аппаратом (паяльником, «утюгом»). Трубы нагревают подходящей насадкой до температуры плавления 260 градусов, а затем детали с размягченными краями прижимают друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольга армированных труб должна быть в обязательном порядке очищена. В противном случае он будет мешать соединению полимерных изделий, делая шов непрочным. Со стекловолокном эти лишние действия не потребуются. Тихо плавится с пластиком.

Технология пайки ППР предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает использование специализированных клеев. В последние годы этот метод используется редко, так как результат недостаточно надежен.

В системах отопления резьбовые соединения следует герметизировать паронитом или высокотемпературным герметиком. Не стоит забывать и о достаточно высокой рабочей температуре охлаждающей жидкости.

Есть еще один нюанс использования полипропилена для обвязки котла отопления. Тосол с пластиком – довольно неудачное сочетание. В качестве теплоносителя для системы пластиковых труб рекомендуется использовать воду.

Выбор схемы подключения системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома эта схема подбирается индивидуально. То, что оптимально в одном здании, может оказаться неэффективным в другом.

Кроме того, системы отопления по принципу движения воды делятся на: принудительные с гидронасосом и самотечные (самотеки, естественные), есть еще классификация по устройству трубопроводов. По своему строению они бывают одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.

Что лучше: самотек или насос?

АТ нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится заменить собой более холодную жидкость. Эта система трубопроводов отопительного котла наиболее проста в монтаже. Кроме отопителя есть трубы из полипропилена, радиаторы и расширительный бачок.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а оттуда спускается к батареям. После передачи тепла он возвращается в котел, где снова нагревается, начиная новый цикл.

По этой схеме устроено отопление во многих домах дворовых поселков. Только есть твердотопливная печка. Это самый простой и дешевый способ организовать отопление небольшого коттеджа. Однако имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности последнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, имеет минимум узлов и мест соединения труб из полипропилена

Более сложный и дорогой. Однако это значительно упрощает создание комфортных температур в отдельных помещениях. В нем теплоноситель движется уже за счет стимуляции его движения насосом.

Выбор компоновки полипропиленовых труб и самого котла тесно связаны. Система естественной циркуляции энергонезависима. Если водонагреватель в нем не требует питания от сети, то даже при отключении электричества дом будет отапливаться.

В принудительном контуре для работы насоса требуется постоянное питание. Поэтому котел для него лучше всего выбирать электрозависимый, имеющий дополнительные возможности. Но чтобы застраховаться от проблем с напряжением, к ним придется купить резервный генератор или источник бесперебойного питания.

Какую схему отопления лучше выбрать?

Существует множество способов разделения трубопроводов из полипропилена от котла к радиаторам отопления.

Но все эти схемы делятся на:

• одинарная трубка;
• двухтрубный.

АТ Нагретая вода, подаваемая в качестве теплоносителя, подается и отводится по одной трубе. В двухтрубном для подачи теплоносителя и обратки, т.е. отвода остывшей воды обратно в котел на отопление, сооружаются отдельные линии.

По способу присоединения рабочих органов контуры отопления подразделяются на:

• тройник;
• коллектор.

Тройники могут использоваться как с самотечной, так и с принудительной циркуляцией. Коллекторная схема может работать только при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но самый дальний в цепочке от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ предполагает прокладку одного петлевого линии и последовательного подключения к ней аккумуляторов. В двухтрубной схеме от котла идет два независимых трубопровода с горячей водой и обраткой. И к ним уже подключены радиаторы.

В систему встраиваются один или два коллектора, от которых к каждой батарее перекидываются отдельные трубы. Также такой распределитель позволяет подключить к котлу «теплый пол», изготовленный все из того же ППР.

Коллекторная разводка позволяет создавать эффективные системы отопления домов большой площади и разной этажности (+)

Использование коллекторов и отдельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится производить более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно настроить под конкретные условия и требования.

Контур полипропиленовый для разных котлов

Большинство производителей водонагревателей рекомендуют первый метр трубопровода от него делать из металла. Это особенно актуально для твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке уже должен быть подключен к этой ветке, иначе в случае неисправности котла он получит тепловой удар и может лопнуть.

Вариант №1: Газовая колонка

Полипропиленовую обвязку газового котла рекомендуется выполнять с помощью гидрорукава и коллектора. Зачастую газовые модели уже оснащены встроенными насосами для откачки воды. Почти все они изначально были рассчитаны на форсированные системы.

Наиболее надежной с точки зрения безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае будет герметизирован небольшой участок трубопровода от котла до распределителя, а затем будут задействованы дополнительные насосы. Именно на них ляжет основная нагрузка по перекачке теплоносителя.

Газовый котел можно обвязать полипропиленом без длинных металлических труб; вода в таком нагревателе редко нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный аккумулятор тепла. Он сгладит резкие перепады температуры воды, негативно влияющие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на эту ветку придется дополнительно устанавливать фильтры тонкой и грубой очистки. Также их следует монтировать на входе в водонагреватель, куда подается холодная вода.

Вариант №2: Твердотопливная модель

Главной особенностью твердотопливного котла является его инерционность при прекращении подачи топлива. Пока все в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может негативно сказаться на полипропилене.

При обвязке твердотопливного котла к нему сразу следует подключать только металлические трубы, и только через метр-полтора можно заделывать полипропиленовые. Помимо этого необходимо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также сброс ее в канализацию.

Участок трубопровода от твердотопливного котла до коллектора сделать из металла, а потом можно скрутить полипропиленом – только это защитит пластиковые трубы от перегрева

Если система построена на принудительной циркуляции, то обязательно нужно будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже в случае отключения электроэнергии.

В дополнение к нему можно сделать небольшой гравитационный контур или оборудовать все аккумуляторы системой. При авариях это позволит отремонтировать поврежденный участок при работающем отоплении.

Твердотопливный котел должен быть закрыт защитным кожухом, ограничивающим распространение тепла от стен топки в котельную. Но даже при этом коллектор и пластиковые трубы следует убрать подальше от плиты.

Вариант №3: Мазутные и электрические обогреватели

Котел развивающий или дизельный обвязывается полипропиленом по идентичной схеме с твердотопливным аналогом. Полимер должен быть максимально удален от него.

При обвязке электрокотла ППР можно не беспокоиться о разрывах труб, имеет защитную автоматику, не позволяющую воде дойти до кипения

Нагрев на электричестве до критических для полипропилена температур практически исключен. В случае сбоя питания он просто перестанет работать. В этом случае трубы защищены от гидравлического удара гидроаккумулятором и клапанами для сброса избыточного давления.

Выводы и полезное видео по теме

Видео №1. Как выбрать трубы из ППР:
