Печь камин с водяным контуром отопления: выбор и установка

Классический камин отлично согревает комнату, но не может длительно отапливать весь дом, ведь его теплоемкость невелика.

Печь-камин с водяным контуром — схема

С этой задачей может справится лишь модифицированная печь-камин с водяным контуром, с подключенными радиаторами во всех помещениях дома.

Площадь, которую способен обогреть такой контур, зависит от тепловой мощности камина, количества установленных радиаторов и общего объема воды в системе. Как выбрать и установить печь-камин с водяным контуром, мы расскажем в этой статье, читайте внимательно и соблюдайте абсолютно все требования!

Устройство печи-камина с водяным контуром

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно так как автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.

Выбор печи-камина с водяным контуром

Выбор отопительного агрегата – ответственное дело, и прежде чем отдать предпочтение той или иной модели, нужно разобраться в характеристиках и возможностях таких печей. Попробуем рассмотреть наиболее важные из них.

  1. Мощность. В отличие от обычной печи или камина, на отопительных приборах с водяным контуром производитель указывает два значения мощности: общая тепловая мощность и мощность теплообменника. Что же они означают? Общая тепловая мощность – это то количества тепла, которое печь способна отдать в окружающее пространство посредством инфракрасного излучения через стекло топки и конвекционные каналы и от системы отопления.Составная ее часть – мощность теплообменника, то есть то количество тепла, которое подается в радиаторы.Например, полная заявленная тепловая мощность печи-камина с водяным контуром – 11 кВт, мощность теплообменника – 4 кВт. Учитывая необходимую для обогрева каждых 10 м2 площади мощность, которую принимают равной 1 кВт, такая печь-камин с водяным контуром сможет обогреть дом площадью 100-110 м2. При этом учтите, что заявленная мощность рассчитана на непрерывную работу печи, что для отопительных приборов, работающих на дровах, является делом хлопотным, ведь дрова придется подкладывать постоянно. Если вы планируете топить печь-камин только в дневное время, увеличьте необходимое значение мощности в 1,5-2 раза.
  1. Габариты и вес печи. Эта характеристика важна, если вы испытываете недостаток места и ограничение в допустимой нагрузке на перекрытия. Габариты выбираемой вами модели должны позволять установить ее с соблюдением противопожарных расстояний – они обычно указаны в руководстве по эксплуатации. Нагрузку на пол можно не рассматривать, если полы в вашем доме выполнены из монолитного бетона или железобетонных плит, они позволят установить печь-камин из металла в любом месте. Для деревянных перекрытий максимально допустимая временная нагрузка составляет 150 кг, и при весе в 100 кг и площади основания печи менее 0,7 м2 это значение будет превышено. Выхода два – выбрать печь-камин с водяным контуром, имеющую меньший вес или перераспределить нагрузку, например, с помощью подиума для печи. Его можно сделать из листа гипсокартона толщиной не менее 12 мм, покрытого негорючим покрытием, например, керамогранитом.
  2. Объем теплоносителя. Для подключения теплообменника к системе отопления вамнеобходимо будет знать допустимые границы этого значения. Объем теплоносителя складывается из объема всех труб и радиаторов и зависит от протяженности системы и числа секций батарей. Объем секции радиатора можно узнать в паспортной документации, а объем труб – рассчитать по таблице, измерив их диаметр и общую длину. Полученное значение необходимо увеличить на 10% – именно такой объем расширительного бака необходим для домашних систем отопления.
  3. Диаметр дымового канала. Этот параметр важен для подбора подходящих элементов дымохода. Если покупка всех комплектующих происходит в одном месте, специалисты помогут вам подобрать нужный диаметр, в противном случае вам придется самостоятельно выбрать подходящие по размеру элементы.
  4. Дополнительные функции. К ним относятся возможность приготовления и разогрева пищи на верхней панели, системы легкой очистки стекла, холодные ручки и другие мелочи, которые сделают эксплуатацию печи-камина более удобной и приятной. Платить ли дополнительные деньги за все эти функции – решать вам.

Установка печи-камина с водяным контуром и подключение к системе отопления

Вы купили печь-камин, радиаторы, трубы, расширительный бак и другие элементы системы отопления. Осталось установить печь и подключить ее.

  1. Выровняйте пол в месте установки печи-камина. Крайне желательно облицевать его негорючими материалами – при попадании случайных искр и углей пол не загорится.
  2. Установите печь-камин и выставите ее по уровню, используя регулируемые ножки при необходимости.
  3. Смонтируйте систему водяного отопления. Для гравитационной системы установка циркуляционного насоса не нужна, при принудительной системе циркуляции насос ставят в самую холодную точку обратной трубы, то есть перед входом обратки в теплообменник. Расширительный бак устанавливают в самой высокой точке системы. Лучше выбирать бак закрытого типа с мембраной – чем меньше контакта теплоносителя с воздухом, тем дольше вам прослужат радиаторы и трубы.

    Схема установка печи-камина с водяным контуром

  4. Подключите теплообменник к системе отопления по выбранной схеме. Печи-камины с водяным контуром могут работать как независимо, так и подключаться к системе отопления от котла в качестве дополнительного подогрева.

    Схема подключения водонагревателя

  5. Заполните систему водяного отопления водой или другим теплоносителем. Проверьте все стыки на отсутствие течи, протестируйте работу циркуляционного насоса.
  6. Установите дымоход и подключите его к дымовому каналу печи. Все стыки необходимо промазывать жаропрочным герметиком, а проходки через перекрытия – изолировать негорючими материалами.
  7. Проведите пробную растопку печи. При топке возможно появление неприятного запаха – это следствие спекания жаропрочной краски, которой окрашены элементы корпуса. В дальнейшем запаха не будет.
  8. Проверьте нагрев теплоносителя в системе и отрегулируйте скорость циркуляции, сбалансируйте систему с помощью вентилей на радиаторах.

После всех этих мероприятий печь можно эксплуатировать в нормальном режиме. Не забывайте проверять уровень теплоносителя в системе.В случае длительного отсутствия сливайте воду из системы, при случайном ее замораживании возможно повреждение труб и радиаторов, что приведет к разрывам и течи.

Печь-камин с водяным контуром в квартире

Печь-камин с водяным контуром особенно удобна для двухэтажных дачных домов с гостиной и несколькими спальнями: гостиная отапливается теплом камина, а в спальнях устанавливают радиаторы с возможностью регулирования их нагрева. Такая система позволяет обогревать только нужные помещения без установки газового или электрического котла, а живой огонь в камине создает романтическое настроение и обеспечит вам отличный отдых.

Может ли взорваться печь-камин с водяным контуром — видео ответ

Понравилась статья?
Сохраните, чтобы не потерять!

Камины с водяным контуром | Печи и камины

Владельцы классических дровяных каминов хорошо знают, что сам по себе этот генератор тепла способен обогреть лишь то помещение, где он установлен, и, возможно, еще одну или несколько смежных комнат. Однако напрашивающийся вывод о том, что на основе данного устройства нельзя построить полноценную отопительную систему всего частного дома, является неверным: справиться с поставленной задачей поможет водяной контур.

Идея использовать обычную, хотя и несколько доработанную печную топку для нагрева воды и подачи ее в радиаторы отопления родилась довольно давно. Этот метод позволял, во-первых, решить проблему неравномерности распространения тепла по дому, а во-вторых, заметно повысить теплоемкость всей системы. Однако подобные конструкции в России изготовлялись, как правило, кустарным способом, а специалистов, которые могли бы правильно рассчитать, смонтировать и профессионально обслуживать такие отопительные установки, попросту не было. Кроме того, отсутствовали эффективные и экономичные, а главное, тихие циркуляционные насосы, обеспечивающие необходимую скорость прохождения жидкости внутри теплообменника. Но времена изменились, и на сегодняшний день никаких технологических преград для использования дровяной топки в качестве генератора тепла, способного обогреть весь дом, не существует.

Фото 1. Камин в стиле модерн сделан на основе топки Kratki с водяным контуром.
Фото 2. Каминная печь Caldea Wood от Jolly Mec снабжена водяным контуром и духовкой.
Фото 3. Стальной кожух защищает трубки водяной части камина Koppe от случайного повреждения, оставляя доступными лишь присоединения отопительных трубопроводов и клапаны безопасности.
Фото 4. Дровяная печь-камин KAGO модели Aquapower с отделкой из нержавеющей стали весит 220 кг и обладает тепловой мощностью 6.8 кВт.

Игра живого пламени

Разработчики дровяных каминов с водяным контуром, иногда называемым водяным регистром, преследовали цель совместить завораживающую красоту живого пламени в топке с высокой эффективностью современных жидкостных систем отопления. На рынке имеются две разновидности таких изделий: это печи-камины, то есть полностью готовые к использованию конструкции, которые остается только смонтировать в нужном месте, подключив к дымоходу и отопительному контуру, а также каминные вставки — основа для более сложных систем. Первые отличаются простотой установки и относительно низкой стоимостью, вторые же позволяют будущему владельцу сделать свой очаг уникальным, придав ему индивидуальность, которая, впрочем, наверняка потребует существенных финансовых вложений.

С точки зрения внутреннего устройства отопительные приборы обоих типов напоминают твердотопливные котлы, работающие на дровах. Тепло, выделяющееся в процессе горения, передается циркулирующей жидкости, которая проходит либо по каналу над камерой сгорания, где поддерживается наиболее высокая температура, либо между ее задней стенкой и внешним кожухом конструкции, что увеличивает площадь поверхности теплообмена без ущерба для габаритов всего сооружения. Внешне это полноценные камины или печи-камины, не уступающие своим аналогам без водяного контура ни по дизайну, ни по богатству выбора облицовок.

Идентичны и материалы, используемые при изготовлении подобных изделий: топки делают из стали либо чугуна. Стальные модели характеризуются хорошей теплопроводностью, которая при наличии водяного теплообменника считается, пожалуй, одной из важнейших характеристик. Ну а футеровка шамотом или вермикулитом предохраняет стенки топочной камеры от прямого контакта с огнем, защищая их от прогорания. Чугун же является довольно хрупким сплавом, плохо выдерживающим динамические (ударные) нагрузки: он может треснуть или расколоться, в то время как сталь при аналогичном механическом воздействии просто сомнется. Такое положение вещей вынуждает производителей увеличивать толщину основных (несущих) деталей чугунных топок, дабы придать им необходимый запас прочности. Как следствие, заметно возрастает масса изделия — кстати, сам по себе чугун лишь незначительно отличается от стали по удельному весу.

Отопление на основе камина с водяным регистром нередко организуется по открытой схеме, однако существуют приборы и с закрытым контуром, отличающиеся наличием клапана безопасности и змеевика, стенки которого играют роль теплообменника. Они предотвращают перегрев топки или печи: при срабатывании клапана внутрь змеевика начинает поступать холодная вода, которая понижает температуру теплоносителя в системе и таким образом не дает ему закипеть.

Фото 1.

Теплонакопительный камин S6 от Schmid на основе топки Olsberg Profi plus.
Фото 2. Печь-камин MCZ модели Musa (модификация Hydro) рассчитана на использование пеллет, что позволяет автоматизировать её работу за счет встроенного программируемого термостата, который управляет процессом горения топлива и поддерживает заданную температуру жидкости в присоединенном водном контуре.
Фото 3. Печь-камин HWAM Monet предполагает заднее или верхнее присоединение дымохода.
Фото 4. Пеллетная печь-камин ORANIER модели Solarus (10 кВт) со встроенным термостатом.
Фото 5. Каминная вставка Jolly Meс модели Foghet работает на дровах либо пеллетах и за счет водяного теплообменника может отапливать помещения площадью до 270 м².
Фото 6. Широкая стальная топка Kratki модели Mila/PW/24/G номинальной тепловой мощностью 24 кВт и массой 220 кг с подъемной дверцей и прямым стеклом.

Автоматизация и безопасность

К сожалению, в отличие от своих газовых, жидкотопливных и электрических «собратьев» твердотопливные генераторы тепла (за исключением, возможно, пеллетных) в целом и камины с водяным контуром в частности не могут похвастаться высоким уровнем автоматизации работы. То есть разводить огонь и подкладывать дрова приходится вручную. Управление топкой производится при помощи воздушной заслонки, которая позволяет изменять высоту пламени (от максимума до минимума) и переводить устройство в режим медленного горения, если таковой предусмотрен. Чтобы владельцу не пришлось каждый раз делать это вручную, он может установить термостат — механический или электронный.

Первый монтируется, как правило, на подающем трубопроводе водяного отопления и отслеживает температуру жидкости в первичном контуре генератора тепла, по мере необходимости регулируя положение заслонки при помощи специальной пружины либо иным способом. Параллельно данное устройство обеспечивает безопасность функционирования установки, полностью перекрывая подачу воздуха в топку при вероятности закипания теплоносителя.

Если же оно по каким-либо причинам не успеет предотвратить перегрев, то водяной контур охлаждается с помощью медной спирали теплообменника, прогоняющей через него холодную воду из водопровода. Но если и таким способом охладить систему не удается и давление в ней продолжает расти, то открывается предохранительный сбросной клапан (их может быть несколько), вода стравливается в канализацию и давление падает.

Электронный модуль, выполняющий аналогичные функции, обладает намного более широкими возможностями, правда, имеющими отношение скорее к радиаторной части системы, нежели к работе самого камина. Например, датчики термостатов контролируют не только температуру теплоносителя в подающей трубе, но и воздуха в комнате, что позволяет довольно оперативно и точно регулировать температурный режим в доме, исходя из складывающейся ситуации. Однако если контроль и управление осуществляются исключительно за счет изменения интенсивности горения пламени в топке, то рассчитывать на быстрое достижение желаемого результата не приходится — слишком велика тепловая инерция теплообменника и самой жидкости, которой заполнены трубы. Дабы ускорить процесс, необходимо регулировать расход теплоносителя через отопительные приборы в комнатах. Благодаря современным блокам управления можно решить и такую задачу, что наводит на мысль о расширении их функций и переходе к погодозависимой автоматике. Впрочем, некоторые конструктивные особенности каминов с водяным контуром существенно ограничивают полет инженерной фантазии…

Во избежание повреждений водяной части камина его владельцам следует периодически контролировать уровень теплоносителя в системе, так как открытый расширительный бак и высокая температура жидкости способствуют его интенсивному испарению, а недостаточное количество воды приведет к образованию воздушных пробок в трубопроводах и снижению эффективности отвода тепла от поверхности топки. Однако при закрытой системе этой проблемы не существует.

Фото 1. За счет встроенного теплообменника печь Koppe Caron Aqua демонстрирует высокую эффективность сжигания топлива: её КПД достигает 90%.
Фото 2. Каминная топка Acqua-tondo от Edil-Kamin способна обеспечивать эффективную работу системы отопления, а также снабжать жильцов дома горячей водой.
Фото 3. Организация систем отопления и ГВС на основе камина с водяным контуром.

Издержки конструкции

Проблема кроется в уже упоминавшейся тепловой инерции камина с водяным контуром, намного более высокой, чем у привычных автоматических отопительных котлов. Для нормального (то есть безаварийного) функционирования любого подобного устройства следует обеспечить достаточный отбор тепла от поверхностей теплообмена. При наличии газовых, жидкотопливных, электрических и даже пеллетных агрегатов, если в доме стало слишком жарко, пользователь (или автоматика) просто переводит горелку на меньшую мощность, а циркуляционные насосы соответствующих контуров — в режим пониженной производительности. Поскольку практически вся тепловая энергия, выделившаяся при сгорании топлива, передается жидкости, протекающей по теплообменнику (прочие элементы котла почти не нагреваются), то инерция у данной системы настолько несущественна, что ею можно попросту пренебречь. Это позволяет одновременно регулировать факел горелки и снижать частоту вращения вала насосов, тем самым значительно ускоряя достижение требуемого результата.

Теперь рассмотрим ситуацию с камином. Нельзя забывать, что в первую очередь это все-таки классический дровяной очаг, отапливающий окружающее пространство посредством теплового излучения и конвекции, а водяной контур является просто дополнением, расширяющим возможности устройства. Элементы каминной топки, в том числе, разумеется, теплообменник, нагреваются до весьма высокой температуры, которая благодаря отличной теплоемкости стали и чугуна будет понижаться очень медленно даже при полностью погашенном пламени. То есть жидкость, поступающая в радиаторы отопления, останется столь же горячей, как и до отключения камина. Единственным способом охладить батареи остается снижение скорости циркуляции воды в системе. Однако этого делать нельзя.

Если водяной контур интегрирован в камин­ную топку, то 70% тепловой энергии, выделившейся при сжигании дров, идет на подогрев воды и 30% — воздуха, на конвекцию и излучение. Если он подключен последовательно к дымосборнику, то распределение энергии происходит наоборот: 30% — на воду и 70% — на воздух. Без помощи водяного контура ни излучение, ни тем более конвекция (ее роль довольно незначительна) не смогут эффективно отводить тепло от поверхностей очага. Следовательно, уменьшение количества жидкости, проходящей через теплообменник, приведет к перегреву всей конструкции, возникновению риска ее деформации и дальнейшего выхода из строя. Поэтому камин нельзя разжигать при выключенных циркуляционных насосах, а также при отсутствии либо недостаточном количестве воды или антифриза в системе.

Можно ли считать сказанное серьезным недостатком рассматриваемого способа отопления? Скорее всего, нет. Проблема вполне решаема еще на этапе проектирования системы, в которой предусматривается резервный контур, при необходимости подключаемый легким поворотом запорного вентиля и призванный рассеивать избытки тепловой энер­­гии, например, через радиаторы на чердаке или в подсобном помещении. Конечно, такой подход причиняет определенные неудобства владельцам дома, но это лишь малая плата за возможность пользоваться высокоэффективным водяным отоплением, одновременно наслаждаясь великолепием настоящего камина.

Наличие камина с водяным контуром желательно предусмотреть еще на этапе проектирования дома, чтобы архитекторы, инженеры и дизайнеры могли найти разумный компромисс между требованиями заказчика относительно места расположения очага и возможностью спрятать элементы технологической обвязки системы, не вписывающиеся в интерьер каминного зала.

Один или в паре

Обладая прекрасным внешним видом и демонстрируя высокую эффективность работы (общий КПД устройства составляет порядка 80% и даже больше), камин с водяным контуром сам по себе является еще и полностью энергонезависимым генератором тепла. Однако, чтобы сделать таковой всю отопительную систему, построенную на его основе, придется отказаться от использования циркуляционных насосов и электронных блоков управления. Теоретически это вполне возможно: на помощь приходят механический термостат и гравитационный способ организации движения теплоносителя по трубам, базирующийся на зависимости плотности вещества от его температуры. Впрочем, на практике подобные схемы реализуются редко, и причин тому несколько. Естественная циркуляция заключается в том, что нагретая в теплообменнике вода теряет в удельном весе, а прошедшая через радиаторы отопления и отдавшая накопленную тепловую энергию жидкость, как более тяжелая, выдавливает ее к верхней точке трубопровода, сама опускаясь вниз и поступая внутрь генератора тепла. Следовательно, такой метод не позволит обогреть помещения, находящиеся ниже каминного зала. Однако серьезные неудобства кроются в другом. Низкая скорость протекания воды по системе приведет к недостаточно эффективному отводу тепла от поверхности топки — о возможных негативных последствиях этого явления говорилось выше. Довольно высокое гидравлическое сопротивление труб вынуждает либо уменьшать их общую протяженность, либо увеличивать и без того немаленький диаметр (он составляет минимум 1,5–2 дюйма, то есть 3,8–5 см), а также ограничивает максимальную численность подключаемых радиаторов. В любом случае гравитационная схема может применяться лишь в относительно небольших домах площадью до 100–120 м².

Система с принудительной циркуляцией позволяет избежать всех этих неудобств, сделать трубопроводы практически незаметными, смонтировать любое количество отопительных батарей и обогревать все без исключения помещения в здании. А приобретение и последующая эксплуатация одного или нескольких циркуляционных насосов, по потребляемой мощности сопоставимых с обычной лампой накаливания и работающих бесшумно, будут не слишком затратны для семейного бюджета.

В итоге становится очевидным, что камины с водяным контуром способны взять на себя роль основного генератора тепла. Но все же многие владельцы используют их лишь в качестве вспомогательной установки, работающей в паре с автоматическим отопительным котлом любого типа. Дело в том, что рассматриваемые дровяные очаги обладают сравнительно невысокой тепловой мощностью, доходящей до 20–25 кВт и позволяющей обогреть коттедж площадью порядка 250 м². Другое дело — тандем с современным газовым, жидкотопливным или электрическим агрегатом: ассортимент моделей настолько широк, что дает возможность подобрать устройство для сколь угодно большого дома. В итоге получается обычная, хорошо всем знакомая система радиаторного отопления, а камин просто подключается к одному из ее контуров.

При внимательном рассмотрении никаких недостатков в данной системе не обнаружено, зато налицо ряд достоинств. Во-первых, экономия топлива для котла — не столь ощутимая при наличии магистрального газа, зато вполне заметная при использовании дизельных либо электрических агрегатов. Во-вторых, решается проблема автоматизации обогрева: как только потребитель перестанет подкладывать дрова в топку, камин еще некоторое время продолжит отдавать накопленное тепло жидкости, а когда он остынет, панель управления системой задействует котел. В-третьих, теплоснабжение жилища основывается сразу на двух независимых устройствах: при отключении одного из них (перебои с поставками горючего, поломка и т.п.) здание будет отапливаться другим. Это как раз тот самый случай, когда запас не только не тяготит карман, но и радует глаз, великолепно дополняя интерьер (при правильном дизайнерском подходе) и привнося в дом непередаваемое ощущение уюта, которое способен подарить лишь настоящий камин.

Комментарии специалистов

Глеб Панченко, директор по экспорту компании Schmid (Германия):

«Если вы задумались о приобретении камина с водяным контуром, очень важно заранее проконсультироваться не только с продавцом каминного и печного оборудования, но и с профессионалом, работающим в компании, устанавливающей и обслуживающей отопительные системы. К сожалению, даже в такой стране, как Германия, каждый год случаются неприятности из-за неправильного подключения каминов с водяным контуром к системе отопления. Также на этапе планирования важно выяснить, сколько энергии необходимо для отопления дома, — от этого зависит выбор каминной или печной топки.

Компания Schmid предлагает широкий выбор каминно-водяной техники и выпускает топки различной мощности как со встроенным водяным контуром, так и с последовательно подключенным к дымосборнику. Кроме того, имеется возможность установки аккумулирующих дымооборотов (связанных последовательно каналов, по которым замедленно проходит горячий дым) или байпаса (обвода для дымовых газов). Это позволяет топить камин, когда нет необходимости нагревать воду в отопительной системе, к примеру, ранней осенью или весной. При расчете фактической мощности каминной топки и водяного контура следует учитывать, что количество кВт прямо пропорционально зависит от количества дров, заложенных в камеру сгорания. Приблизительно 1 кг сухих дров с остаточной влажностью 20% отдает при горении 3,5–4 кВт в зависимости от породы древесины.

Водяные контуры Schmid предназначены для систем замкнутого цикла с подключением к водонакопительному буферу, который при необходимости последовательно отдает накопленную энергию в систему отопления и для нагрева расходной воды. Такие системы не подвержены коррозии и способствуют длительному сроку службы насосной группы, к тому же их можно дополнить, к примеру, солнечными батареями».

Сергей Насонов, генеральный директор компании «Белфорт Камин»:

«В последнее время наблюдается постоянный рост потребительского интереса к каминам с водяным контуром. Действительно, многие хотели бы иметь в своем доме красивый и эффективный отопительный прибор, радующий жильцов теплом настоящего огня. При этом у потенциальных покупателей возникает ряд типичных вопросов касательно выбора, монтажа и дальнейшей эксплуатации такого оборудования.

К примеру, они спрашивают: можно ли топить печь-камин с теплообменником, не подключая ее к циркуляционному трубопроводу? Отвечу кратко: нет, нельзя. Не заполненная водой конструкция быстро перегреется и выйдет из строя, а гарантия, которая, кстати, для продукции чешской компании ABX составляет 5 лет, на подобные поломки не распространяется. Конечно, теоретически можно снять теплообменник и использовать устройство как обычный камин, но такой режим работы не предусмотрен изготовителем. ABX выпускает модели мощностью до 20 кВт, из которых «в воду» отдается 4,3–10 кВт в зависимости от конкретного изделия. Сильный жар от пламени в топке позволяет очень быстро прогреть жидкость в контуре: таким образом, температура в батареях отопления начинает повышаться уже через 5–10 минут. В итоге даже в сильный мороз система выходит на номинальный тепловой режим работы за 50–60 минут.

Кстати, люди нередко интересуются: как много радиаторов можно подключить к циркуляционному контуру печи-камина с теплообменником? Скажу, что навскидку это определяется по несложной формуле: количество нагревательных приборов из 6–7 секций должно быть равно численному выражению мощности генератора тепла. Например, если печь-камин отдает «в воду» 10 кВт, то она допускает присоединение до 10 подобных батарей. Ну а для точного расчета следует привлечь специалиста».

Андрей Советов, менеджер салона каминов компании «Центр каминов и котлов»:

«Отопительные приборы с водяным контуром имеют ряд преимуществ: они способны отапливать несколько помещений, не поднимают пыли и пригодны для производства горячей технической воды. Кроме того, они позволяют экономить энергию при совмещении, например, с солнечными батареями, аккумуляционным баком и бойлером. Есть ряд важных компонентов, без которых невозможно беспроблемное функционирование системы: это расширительный бак, циркулярный насос, водяной контур с подачей и возвратом и предохранительные клапаны. В инсталляции с открытым расширительным баком для предотвращения попадания воздуха в систему бак должен быть размещен на 3 м выше наиболее высоко расположенного элемента системы.

В случае избыточного давления (например, при перебоях электричества) вода без проблем уйдет в открытый расширительный бак. Но как сделать, чтобы не поднимать его на такую высоту? Нужно, чтобы самым высоко расположенным элементом в системе был не радиатор, а сам термоприбор, для чего следует разделить контур на два пластинчатых теплообменника. Ряд пластин помещены в нем таким образом, что между ними образуются каналы, по которым попеременно циркулирует вода из первичного контура и из контура отопления. В системе с закрытым расширительным баком воздух не попадает в систему, поэтому бак может быть установлен на любой высоте. Вода при возникновении избыточного давления выводится из системы в ограниченное пространство закрытого расширительного бака.

Топка с закрытым расширительным баком уже имеет в своей конструкции змеевик и клапан безопасности, не позволяющий ей перегреваться. При срабатывании клапана холодная вода поступает в змеевик для дальнейшего снижения температуры».

Текст: Александр Рубин

Печь-камин с водяным контуром: характеристики, преимущества, применение

На чтение 9 мин. Просмотров 140 Опубликовано Обновлено

Для обогрева жилища в поселке без газоснабжения, загородного дома или дачи подойдет печь-камин с водяным контуром. Агрегат работает на твердом топливе, обеспечивают параллельный нагрев помещения и теплоносителя в трубах. Воду можно использовать в качестве источника тепла и для бытовых нужд. Перед установкой оборудования необходимо определиться с материалом изготовления и разобраться с технологией подключения.

Основные виды печей-каминов с водяным контуром

Стальная печь-камин длительного горения обходится дешевле в покупке

Печка подбирается на этапе проектирования дома. Это позволит соотнести конструкцию с другими объектами, скрыть ее обвязку. При монтаже отопительных агрегатов после постройки строит рассмотреть их разновидности.

Модели из стали

Отличаются доступной стоимостью и простотой эксплуатации. Теплообменник изготовлен из жаростойкого металла толщиной 3-5 мм, не имеет швов. Для внешней футеровки применяется шамот, керамика, чугунные листы. Дымоулавливатель, рассекатель пламени и дефлектор топки производятся из стали или чугуна. Колосниковая решетка – исключительно чугунная.

За счет гибкости материала сооружение может иметь любую форму. Шамотная или керамическая футеровка повышает срок эксплуатации печки.

Стальные детали подвергаются коррозии, поэтому топить печь нужно в режиме с минимальной выработкой конденсата.

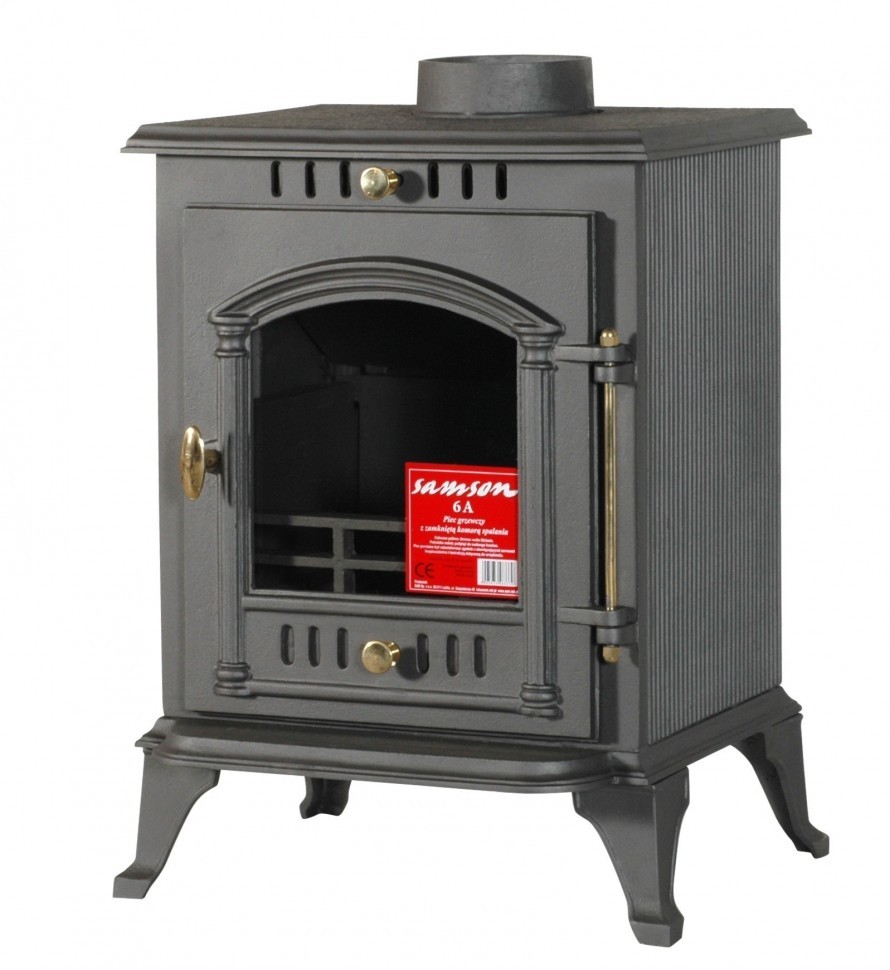

Камины из чугуна

Чугунная печь дольше служит, не растрескивается под воздействием высоких температур

Чугунный вид каминов может подключаться к общей радиаторной системе и обеспечивает эффективный нагрев дома любой квадратуры. Устройство включает следующие элементы:

  • теплообменник, оснащенный змеевиком – используется для циркуляции воды;
  • контур отопления – на него подсоединяется змеевик;
  • контур, состоящий из радиаторов, расширительных бачков, труб с фитингами и насоса;
  • топка открытого или закрытого типа;
  • колосник – нужен для вентиляции воздушных масс и удаления продуктов сгорания;
  • зольник с выдвижным лотком – на него падает зола при чистке;
  • дымоход с дымосборником для фиксации.

Печка из чугуна не выжигает кислород в помещении, отличается высокой теплоемкостью и не остывает длительный период времени. При воздействии высокой температуры материал не растрескивается и не деформируется.

Комбинированные модели

Стальной корпус и чугунные детали топки увеличивают срок службы печки

Камины длительного горения подойдут, если у вас дом с несколькими комнатами или загородный коттедж. Комбинированные модификации выполняются со стальным корпусом и чугунными деталями, на который воздействует огонь. Чаще всего это топка и варочная плита. Нержавеющий корпус исключает растрескивание чугуна при температурных перепадах, а чугунные стенки не дают стали оплавляться при перегревании.

Конструкция печи-камина длительного горения с водяным контуром для отопления представлена:

  • топочной камерой, в которую закладываются дрова;
  • поддувальным отсеком с колосником и выдвижным зольником под ним;
  • камерой дожига пиролизных газов;
  • перегородкой между топкой и отсеком дожига;
  • дымоходным патрубком, куда выводится труба;
  • дверкой из чугуна или термостойкого стекла.

Изделия отличаются высоким КПД, компактностью и долговечностью. Эстетичный вид и дополнительную теплоемкость обеспечивает керамическая облицовка.

Кассетные камины

Кассетный камин можно обложить кирпичом, а трубы скрыть в стене

Кассетный камин внешне похож на классический дровяной. Для изготовления топки, каркаса и стенок применяется сталь или чугун. Отопительные агрегаты могут работать автоматически, без постоянного пользовательского контроля. Отделка корпуса выполняет функцию защиты и выполняется из керамической плитки, натурального либо искусственного камня.

От стандартных модификаций изделие отличают:

  • эффективность – характерна для закрытых моделей;
  • универсальность – за счет большого КПД применяются как основной и вспомогательный источник тепла;
  • наличие контактного дымохода с небольшим сечением и укороченной трубой для быстрого вывода продуктов сгорания;
  • кассетные элементы – кассета обеспечивает быстрый нагрев, оснащается системой встроенных воздухоотводчиков;
  • огнеупорные створки из матового или прозрачного стекла.

Для интенсивного нагрева можно установить распределительный металлический диск.

В зависимости от мощности, габаритов оборудования и квадратуры отапливаемой площади можно подобрать кассеты:

  • для монтажа в открытую топку: дают минимум тепла, но подойдут, если у вас небольшая дача из 1-2 комнат;
  • для установки в закрытую топку: отличаются мощностью, эффективно обогревают большой дом.

Кассетная печь быстро остывает, но для максимального сбережения тепла организуется кирпичный портал.

Водяные камины углового типа

Угловой камин занимает меньше места, подходит для небольших помещений

Угловой вариант отопительных агрегатов имеет форму треугольника или пятиугольника. В первом случае отсутствует духовка, а во втором – имеется большая варочная панель для приготовления пищи.

Задние стенки камина располагаются относительно друг друга под прямым углом. Сооружения подходит для небольших комнат, отличаются эргономикой и компактностью. Нижняя часть печного массива оснащается сушилкой для дров или выдвижным поддувалом. Около боковых сторон могут находиться декоративные тумбы из кирпича. Каминный топочный отсек имеет полукруглую, квадратную, прямоугольную или трапециевидную форму.

Конструкции углового типа отличаются несколькими преимуществами:

  • компактность по сравнению с пристенными или островными агрегатами;
  • рациональность использования небольшого помещения;
  • легкость самостоятельной установки;
  • возможность декора штукатуркой, керамической плиткой, готовым порталом.

Угловые модификации выделяют максимум тепла при минимальных размерах.

Плюсы и минусы водяных печей-каминов

При естественной циркуляции теплоносителя можно обойтись одними дровами — без электричества и газа

Каминные топки и печи с жидкостным теплообменником отличаются рядом преимуществ:

  • независимость от электричества и газа – для закладки используются дрова;
  • компактные габариты, что подходит для любой зоны помещения;
  • возможность использования для обогрева и приготовления пищи;
  • поддержка комфортного температурного режима в большом доме;
  • равномерность распределения и подачи тепла в дальние комнаты;
  • большой КПД при минимальных топливных затратах;
  • эксплуатация печек с контуром и баком для горячего водоснабжения;
  • безопасность – наружные части корпуса с облицовкой не нагреваются;
  • подключение к радиаторной системе отопления.

Печной камин с водяной системой имеет несколько недостатков:

  • минимальная автоматизация кирпичных и металлических моделей;
  • затраты времени на закладку топки и розжиг огня;
  • образование копоти, сажи и дыма при использовании дров из хвойных деревьев, вишни, ивы;
  • быстрое остывание стальных модификаций;
  • для топки углем подходят не все агрегаты.

Топить печку можно поленьями из граба, осины, березы, бука или специальными брикетами.

Особенности выбора, монтаж своими руками и эксплуатация

Мощность камина выбирают исходя из площади отопления

Камин, оснащенный системой с контуром и котлом, подходит для водяного отопления всех комнат дома. Он подключается к системе посредством труб в топке. При покупке оборудования нужно учитывать:

  • Особенности безопасной установки и подсоединения к коммуникациям.
  • Мощность. Для дома с общей площадью 100 м2 подойдут модели от 7 кВт, в помещениях менее 80 м2 допустимо маломощное оборудование. Стоит учитывать, что 1 кВт мощности идет на обогрев 10 м2 жилища.
  • Материал. Стальные агрегаты при недорогой стоимости больше подвергаются коррозии. Чугунные долго аккумулируют тепло, но их цена дороже.
  • Наличие режима длительного горения. Такие устройства энергоэффективны, имеют КПД 75-90%.
  • Комплектацию. Стандартный водяной камин оснащается зольником, трубами, дымоходом, варочной плитой, жаростойкой створкой.
  • Возможность заливки антифриза в систему. Глицериновый раствор, этиленгликоль и пропиленгликоль не замерзают при -30 градусах.

Все технические параметры есть в документации изготовителя.

Монтаж своими руками

Встроенный водяной контур внутри камина

Компактность и небольшой вес каминного оборудования исключает строительство массивного фундамента. Достаточно сделать настил из листового материала, выложить плитку или другое огнестойкое покрытие. Самостоятельная установка производится так:

  1. Снятие заводской упаковки и проверка конструкции на целостность.
  2. Контроль готового покрытия уровнем.
  3. Вынос патрубка на один уровень с дымоотводным каналом.
  4. Сборка газоотводных элементов.
  5. Монтаж колосников, зольника, решетки и створки.
  6. Герметизация места подключения очага к дымоходу, а также стыков и швов.

Одноконтурный трубопровод утепляется.

Правила эксплуатации

Дымоход необходимо чистить дважды в год во избежание возгорания

При использовании каминов с гидравлическим теплообменником необходимо придерживаться ряда требований:

  • Чистка дымовыводных каналов от сажи 2 раза за год.
  • Регулярное, по мере накопления, удаление золы из топки и зольника.
  • Слив воды из труб, если система не используется летом.
  • Предварительный осмотр радиаторов, емкости, насоса, фитингов и фильтров перед запуском отопления.
  • Очистка стеклянной дверки специальными средствами.
  • Заполнение теплообменников водой для предотвращения прогорания.
  • Подача теплой воды в режиме разогретой печки.
  • Использование циркуляционного насоса с байпасом для повышения эффективности системы.

Зимой допускается заливать в коммуникации антифриз.

Особенности подсоединения к системе отопления

Подключение водяного камина в систему производится при наличии теплоносителя в контуре с учетом его циркуляции.

Естественный тип циркуляции

Расположение труб с принудительной и естественной циркуляцией

Агрегаты с водяным контуром подключаются так:

  1. Сооружение разгонного коллектора за теплообменником для подъема теплоносителя на самую высокую точку.
  2. Установка расширительной емкости вверху.
  3. Сооружение отопительной магистрали из труб не меньше 32 мм диаметром.
  4. Соблюдение уклона – 5 см на 1 м для нормальной циркуляции.

Для подводки системы к радиаторам используйте трубы 16-20 мм в диаметре.

Принудительный тип циркуляции

Принудительная циркуляция воды предусматривает несколько нюансов:

  • расширительный резервуар ставится на любом участке магистрали;
  • батареи подключаются любым способом;
  • соблюдать уклон трассы не обязательно;
  • для предотвращения появления конденсата в топке можно использовать автоматический блок.

Поставьте расширительный бак на трубе обратки за насосом.

Обзор популярных печей-каминов с водяным контуром

Разновидности печей-каминов по дизайнерским характеристикам

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

  • Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
  • Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.
  • Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
  • Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
  • ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
  • Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Каминная печка с водяным теплообменником подойдет для строений любой площади. Агрегат отличается эффективностью, простотой монтажа и эксплуатации. При его подборе нужно учитывать параметры мощности, специфику конструкции и отапливаемую квадратуру.

Камины печи с водяной рубашкой для обогрева всего дома

  1. Печи с водяным контуром
  2. Камины с водяной рубашкой
  3. Работа камина с водяным контуром в открытой системе с котлом
  4. Работа камина с водяным контуром в закрытой системе с котлом
  5. Таблица водных каминов KRATKI и ABX
  6. Фотогалерея каминов KRATKI и ABX с водяной рубашкой
  7. Печи с водяным контуром в нашем салоне

Печь с водяным контуром от компании KRATKI

Дровяные камины являются одним из популярных источников тепла – важнейшего параметра комфортности жилья. Они просты в эксплуатации, красивы и безопасны, но чаще всего рассчитаны на обогрев одного помещения. Для отопления же всего дома должно использоваться дополнительное оборудование, например, система воздуховодов, либо водных радиаторов, но в последнем случае речь будет идти не об обычных каминах, а о каминах с водяным контуром или аква печах.

Печь камин с водяным контуром

Водяной печь камин с терморубашкой – это стальная камера с трубками теплообменника, по которым горячая вода идет в радиаторную систему отопления: открытого или закрытого типа. Такие печи могут использоваться в качестве основного, либо резервного источника тепла, в дополнении к уже существующему котлу. Они быстро прогревают помещения, имеют хорошую теплоотдачу, автономны и работают на дешевом древесном топливе. Использование такого оборудования позволяет значительно экономить на энергоресурсах и … счетах за отопление. Наконец, они очень декоративны, благодаря красивой каминной облицовке и широкоформатному окну, открывающему замечательный вид танцующих языков пламени. К относительным недостаткам можно отнести только то, что закладку дров для каминов с водяным контуром придется делать вручную.

Аква печи компании ABX

Любая отопительная система с печью с водяным контуром, как открытая, так и закрытая, включает датчики температуры и циркуляционный насос. Разница заключается в модуле, отвечающем за аварийный режим работы, связанный с повышением температуры воды выше 95 градусов Цельсия. В открытой системе это будет расширительный бак, куда сбрасывается горячая вода, выходящая из него в виде пара, а в закрытой – охлаждающий контур, отключающий радиаторную систему и открывающий доступ холодной водопроводной воды в теплообменник. Такая нештатная ситуация может возникнуть при скачке тока и обесточивании насоса, когда вода перестает циркулировать в обменном контуре «печь – радиаторная система» и печь перегревается. При снижении температуры срабатывает датчик отключения из системы охлаждающего контура/расширительного бака, и топка с водяным контуром начинает работать в обычном режиме.

Камины с водяной рубашкой

Печи с водяной рубашкой (KRATKI) с вертикальным и боковыи открытием

Камины с водяной рубашкой имеют конструкцию, отличную от печей со змеевиком, в котором циркулирует горячая вода. Но их также можно использовать для подачи горячей воды в радиаторы системы отопления или ее производства для хозяйственных нужд. Корпус каминов с водяной рубашкой – двойной, заполненный водой, нагреваемой теплом раскаленной топки. Как правило, такие камины являются дополнением к существующему котельному оборудованию и оснащены охлаждающим контуром/расширительным баком и термостатическими клапанами для безопасной работы системы. Управление печью обычно осуществляется через синоптическую панель с индикацией основных параметров прибора и аварийного события (отключение электроэнергии и перегрев печи), при наступлении которого в схему включается генератор и клапан, открывающий модули расширительного бака, либо охлаждающего змеевика. При возобновлении сетевого питания работа системы возвращается в исходное рабочее состояние «котел – печь», когда котловое оборудование включается при падении температуры в теплоносителе и наоборот, находится в спящем режиме, пока работает дровяная печь. Такая схема работы системы отопления считается наиболее эффективной и позволяет пользователю экономить до 40% расходов на обогрев помещений.

Аква печи позволят экономить на счетах за отопление.

Одними из известных европейских производителей, выпускающих топки и камины с водяной рубашкой/водяным контуром, являются чешская компания АВХ и польская KRATKI. Они имеют разную мощность и облицовку, но неизменно отличное качество и высокую тепловую эффективность, благодаря наличию технологии двойного дожига. Дизайн этих отопительных приборов самый разнообразный: как современный, так и классический, облегчающий пользователю выбор наиболее подходящего варианта.

Печь К9 с водяным контуром от компании KRATKI

Работа камина с водяным контуром в открытой системе с котлом


Работа камина с водяным контуром в закрытой системе с котлом


Таблица водных каминов KRATKI и ABX


Наименование

Производитель

Мощность печи

Материал

Габариты

Особенности

Polar 10 Аква

ABX (Чехия)

11 кВт

Серая сталь

1235х650х513

Вторичный дожиг, дровник, система чистое стекло, подача воздуха извне, змеевик(для безопасности вод. контура)

Bavaria K

ABX (Чехия)

6,9 кВт

Сталь/чугун

1000х765х455

Прямой цоколь,кафель

KOZA K6 PW fi 130

KRATKI

7 кВт

Чугун

668х578х500

Зольник, дрова до 66,8 см, старинный дизайн

Iberia K

АВХ

12,4 кВт

Чугун

557х536х413

Кафельная облицовка, теплообменник на 6,9 кВт, объем отапливаемого помещения 104-248 куб. м

Фотогалерея каминов KRATKI и ABX с водяной рубашкой

Встроенная печь с водяным контуром от компании KRATKI

Печи с водяной рубашкой Helvetia и Marina (ABX)

Печи с водяной рубашкой серии Kaledonie (ABX)

Печи с водяной рубашкой Grunt и Stockholm (ABX)

Аква печи серии Iberia (ABX)

Водные печи серии Britania (ABX)

Печи камины с водяным контуром (АВХ)

Печь-камин с водяным контуром для дома и дачи: отзывы, обзор популярных моделей

В загородном доме камин с водяным контуром может создать уютную атмосферу в одном помещении и обогреть смежные комнаты, работая только на сухих дровах. Благодаря энергонезависимости, минимальным затратам на отопление и привлекательному внешнему виду такие печи приобрели популярность среди жителей частного сектора и дачников. Поэтому сегодняшний обзор посвящен надежным моделям гибридных каминов.

Оглавление:

  1. Обзор каминов разных марок
  2. Расценки
  3. Отзывы покупателей
  4. Что учесть при выборе?

Популярные модели

Самыми простыми в монтаже и подключении являются отдельно стоящие стальные и чугунные печи со встроенным теплообменником. Он может находиться в двойном корпусе прибора, образуя водяную рубашку вокруг топки, или располагаться в верхней его части. Выведенные наружу патрубки просто подключаются к контуру отопления. Для самой печи достаточно подыскать удобное место в любой зоне комнаты, где можно вывести дымоход. Только не забудьте закрыть пол металлическим экраном поверх негорючей «постели» из асбеста или кирпича.

Описание продукции разных марок

1. Ангара Аква.

Популярная печь российской сборки со стальным 4-литровым теплообменником. Изготавливается из листового окрашенного металла, но имеет теплоизолирующую шамотную обкладку топки. В результате эксплуатационные характеристики камина заметно возрастают:

  • На внутренних поверхностях не скапливается деготь.
  • Появляется возможность реализации в печи длительного горения.
  • Стальные стенки от высоких температур со временем не деформируются.
  • Отсутствует конденсат, вызывающий коррозию стали.
  • Улучшается теплоемкость корпуса.

Приличный набор положительных качеств делает обычный стальной камин таким же долговечным, как и чугунные печи. При этом стоимость его куда ниже литых моделей. Снизился и общий вес конструкции (всего 150 кг), так что под нее не потребуется устраивать мощное основание. Дымохода в комплекте нет – его придется купить отдельно. Ангара при своих средних размерах 550х1020х490 мм способна обеспечить теплом небольшой частный дом площадью в 75-90 м2, поскольку выдает около 18 кВт, из которых 9 приходится на долю отопительного контура. Эту печь можно назвать универсальной, ведь она способна работать в системах обогрева любого типа, независимо от способа циркуляции теплоносителя. Единственное ограничение – суммарный внутренний объем труб и радиаторов должен быть не более 130 литров.

Поскольку в камине Ангара Аква теплообменник расположен вверху, двойные стенки корпуса служат для нагрева воздуха методом конвекции. Забор холодного потока происходит снизу, где оборудована ниша для запаса дров, а выход теплого – через решетку в крышке печи. Подача кислорода в топку осуществляется отдельно и регулируется вынесенным на фасад рычагом. Дверца выполнена из стеклокерамики и испускает в основное помещение лучистое тепло. При этом внутренние воздушные каналы препятствуют ее загрязнению сажей.

2. Печь-плита Guliver с водяным контуром.

Как ни странно, одними из лучших отопительных каминов считаются не немецкие или итальянские модели, а продукция сербской марки Guca. Особенно примечателен Гулливер, поскольку он по сути является многофункциональной печью. Здесь есть широкая варочная поверхность, объемная и вполне современная духовка с вынесенным термометром и, конечно же, водяной контур. Топка отливается из чугуна, что гарантирует камину долгую жизнь, несмотря на активную эксплуатацию.

Единственным недостатком камина Guca Guliver в отзывах отмечаются небольшие габариты топки – при максимальном ее размере 37,5 см и объеме 33,5 л дрова приходится колоть помельче. В свою очередь, закладка прогорает быстрее, а значит, надолго без присмотра эти чугунные печи оставлять нельзя. Тем не менее, характеристики у Гулливера очень приличные:

  • теплопроизводительность – 12 кВт;
  • площадь обогрева – 65-80 м2;
  • КПД – 87 %.

Конструкция печи с водяным контуром предусматривает возможность ее использования и летом, когда отопительная система не нужна. В это время вся энергия сжигания дров направляется в обход теплообменника прямо на варочную панель и духовой шкаф, увеличивая их производительность при более экономичном расходе топлива. В зимний период они нагреваются преимущественно дымовыми газами.

3. Бавария Призматик.

Эта печка с водяным контуром и чугунной варочной плитой – одна из самых востребованных и мощных в линейке товаров от Экокамин. Она способна обогреть немаленьких размеров дом площадью 150-190 м2 при небольшом расходе дров. Можно купить модель и в более скромном исполнении на 12 кВт.

Основные плюсы камина Бавария Призматик:

  • Высокий КПД (78 %) – благодаря вторичному дожигу эти печи длительного горения могут работать около 6 часов (до 10 в эконом-режиме).
  • Объемная топка из 6-миллиметровой стали, куда легко укладываются даже полуметровые поленья.
  • Панорамное стекло, которое, по отзывам, остается действительно чистым.

Обычно дровяным каминам сами заводы-изготовители пророчат не более 6 лет безаварийной службы. А Баварии российский производитель дает десятилетнюю гарантию, что свидетельствует о высокой надежности печи длительного горения. Правда, иногда со стороны покупателей есть нарекания на качество литья чугунной варочной плиты, однако на характеристики и долговечность отопительного прибора это никак не влияет.

4. Belt 10 Aqua.

Для сравнения дадим описание неоправданно дорогой печи чешского производителя АВХ. Выглядит элегантно, но система отопления, завязанная на нее, не сможет обогреть даже средних размеров частный дом. При своих более чем скромных мощностных характеристиках стоимость Belt Aqua выше многих аналогичных моделей. Однако следует отдать должное высокому КПД (84-86 %), а также весьма объемному теплообменнику на 21,6 л и наружной обкладке из плит талькохлорита.

Стальной камин с водяным контуром имеет компактные размеры основания 54х56 см, так что его можно приобрести для дачи, где не так уж много места. Впрочем, и обогреть он сможет всего 60-70 квадратов жилья из-за невысокой мощности: из общих 10 кВт на теплообменник идет только 6. В целом Belt Aqua – добротная модель и, по отзывам, служит неплохо. Но при такой простой конструкции цена могла быть и пониже.

ПечьПроизводительТепловая мощность, кВтЦена, рубли
общаятеплообменник
Ангара АкваМета (Россия)18936 300
Бавария ПризматикЭкокамин (Россия)22830 990
Guliver TermoGuca (Сербия)121065 500
Belt 10 АкваАВХ (Чехия)106125 800

Мнения пользователей

«Не возражаю против того, чтобы использовать дровяные чугунные печи для дачи в качестве отопления. Но если зимой «резиденцию» мы посещаем раз в неделю, как быть с теплоносителем? Без жидкости в контуре разжигать такие камины нельзя – у них это во всех инструкциях прописано – а оставлять надолго воду в трубах зимой глупо. То есть нужно либо заливать антифриз (и не факт, что печь с ним сработается), либо покупать резервный прибор. Вот это меня останавливает».

Андрей, Московская область.

«Мы на общей волне восторгов и хвалебных отзывов еще 4 года назад взяли камин Термофор Огонь-Батарея с водяным контуром. Нагревает комнату действительно быстро, да и по расходу экономна – полной вечерней закладки для этой печи длительного горения даже в морозы хватало до утра. Вот только родителям такую найти не смогли – все модели оказались маломощными, а у них 120 квадратов».

Екатерина, Минск.

«Раскошелился на Баварию, только не российскую, а чешскую от АВХ, и зря. Вид, конечно, у нее роскошный – кафельная обкладка, типа побеленный цоколь, цена тоже немаленькая (брал за 100 000). Но реального обогрева не дождешься. Работает только на водяной контур, а сама едва теплая и прикидывается мебелью. Один плюс – доводчик на дверце топки, но не в нем должно быть счастье».

Артем, Екатеринбург.

«Самые лучшие по качеству печи, конечно, у Guca – здесь и добротность, и технологии, но некоторые вещи просто недодуманы. Брал камин Лава еще в 2013, так что уже с его «чудачествами» пообвыкся. Почему-то он оказался для левшей – подпружиненную дверку нужно придерживать, а она как раз правая. Дрова в топку тоже учился укладывать: если закинуть их торцом к стеклу, быстро появляется копоть. Но по работе самой печи никаких претензий: хороший разгон, дожиг – все как мечталось».

Герман, Москва.

«У нас камин Ангара Аква проработал год, но впечатления оставил неоднозначные. По техническим характеристикам вопросов нет: греет мощно, батареи разгоняет за полчаса после недельного простоя, неплохо поддерживает тление закладки дров, хоть и «кушает» их немало. А вот насчет чистого стекла я готов поспорить – прозрачность оно сохраняет только благодаря моей жене, которая регулярно его оттирает от копоти».

Владимир, Санкт-Петербург.

Советы по выбору

1. Чтобы система отопления, подключенная к дровяному камину, была действительно эффективной, печь должна выдавать на контур достаточную мощность для обогрева всех помещений. Характеристики модели указываются в паспорте оборудования, площадь частного дома можно взять из проекта или измерить самостоятельно. При подборе камина для дачи важно не слишком отступать от установленной нормы. Слабый прибор не справится со своей задачей, чересчур мощный обойдется дорого и из-за перегрева может скоро выйти из строя.

2. Поскольку печь-камин с водяным контуром работает в одной связке с отоплением, их характеристики сопоставляют еще на стадии проектирования. Здесь нужно учитывать, закрытой или открытой будет система, гравитационной или с принудительной циркуляцией, а также сравнить требуемый объем теплоносителя с тем, который способен «приготовить» обменник.

3. Непосредственно перед покупкой печь с водяным контуром необходимо внимательно осмотреть изнутри и снаружи. Очень многое о качестве сборки прибора могут рассказать швы: «кривая» сварка переменной толщины вряд ли надолго сохранит целостность конструкции. Также стоит обратить внимание на наличие уклонов от стенок к колосникам – они не позволяют угольям скапливаться на контуре решетки и прожигать топку.

4. Современные камины с водяным отоплением практически все имеют жаростойкую прозрачную дверцу топливника, через которую можно полюбоваться огнем. Однако эта часть печи одновременно излучает тепло в инфракрасном спектре, и если в основном помещении нужен эффективный обогрев, лучше, чтобы стекло было панорамным. Оно обеспечит хороший обзор и сможет распределять по комнате ИК-излучение широким «веером».

И последнее – если не хотите мучиться с постоянной чисткой топки и дымохода, но желаете сэкономить на дровах, выбирайте модели, где теплообменник находится сверху. Это позволит использовать режим длительного горения без вреда для печки. Камин с водяной рубашкой для отопления придется топить часто и всерьез, так как змеевик все время будет стремиться снизить его температуру до +90-100 °С. А это нужно как-то компенсировать, иначе образования конденсата не избежать.

Дата: 28 июня 2016

Печи-камины с водяным контуром

Каминные печи из металла с водяным теплообменником хорошо подходят для вспомогательного отопления дач и домов, а в некоторых случаях являются и единственным источником обогрева. Они сочетают в себе качества котлов, каминов и печей, удовлетворяют разным потребностям.

  • Дают возможность любоваться пламенем, обеспечивают неповторимый уют камина…
  • Согревают комнату прямым теплообменом от корпуса и значительным инфракрасным излучением.
  • Также печи-камины с теплообменником нагревают теплоноситель, причем этой энергии достаточно для нескольких радиаторов, для отопления небольшого дома или дачи.
  • Многие образцы снабжены варочной панелью сверху, поэтому с  ними можно что нибудь поджарить не отходя в сторону…
  • У печей-каминов довольно высокий КПД, производители обычно заявляют о значениях более чем 75%, в то время как у обычных каминов он не больше 50%, для печей чаще меньше 70%.

Какие еще особенности присущи каминным печам с водяной рубашкой, и какие образцы популярны в магазинах…

Подача воздуха

Некоторые печи-камины развивают  приличную мощность  свыше 10 кВт, что в целом достаточно для отопления неплохо утепленной дачки площадью под 100 м. кв., но о подборе мощности далее…

Чтобы обеспечить горение, в комнату, где расположен отопительный прибор, должно поступать достаточное количество свежего воздуха – в соответствии с инструкцией производителя. Поэтому зимой в этой комнате будет теряться много тепла,за счет повышенного воздухообмена и может быть даже прохладно. Подобным образом обеспечиваются приточными устройствами топочные для котлов на естественной тяге, забирающих воздух из комнаты.

Но печи-камины предназначены для установки в жилой комнате – в гостиной, там, где удобно расположиться людям.

Чтобы не обустраивать значительный воздухообмен и выхолаживание жилой комнаты, многие модели печей-каминов снабжены патрубками для забора свежего воздуха с улицы по трубам непосредственно в топку.

При выборе камина-печи рекомендуется согласовывать модель по забору воздуха с проектом здания. Отопительный прибор должен обеспечиваться воздухом. В целом же модели забирающие воздух с улицы более предпочтительны, они более экономичны.



Ставим дымоход – обустраиваем место установки

Установка печи-камина в основном сводится к монтажу дымохода. Это наиболее трудоемкая и ответственная операция, требующая квалификации и правильного выбора. Необходимо точно следовать инструкции производителя в части диаметра и высоты дымоходной трубы.

Место установки обычно подготавливается заранее еще в период строительства. Но для металлической каминной печи не сложно приготовить место установки и в уже построенном доме. Ведь современные утепленные дымоходные трубы из нержавеющей стали дают возможность установить печь возле наружной стены, через которую и будет выведен дымоход в соответствии с паспортом на монтаж. Диаметр же трубы внутренний – обычно не меньше 100 мм.

Печь-камин не тяжелая, поэтому может устанавливаться и на деревянные основания без специального фундамента. Но площадка на установку должна быть из негорючих материалов, желательно не менее 1,0 метра от устройства, на практике делают постамент из бетона или закрывают площадку нержавеющим металлом. Также должен соблюдаться и паспортный зазор между устройством и стенами дома (СНиП — 1,0 метра, если стены не защищены теплоизоляционным экраном). Но всегда в этом месте стены защищаются  не горючим экраном. От потолка до печи должно быть не менее 1,2 метра.

Печи с керамической отделкой ощутимо дороже



Как делается система отопления под печь-камин

Некоторые модели каминных печей снабжаются теплообменниками с весьма небольшим гидравлическим сопротивлением, специально под самотечные системы. Такие устройства могут эксплуатироваться без электричества, но сама система из-за большого диаметра труб выйдет дорогой и громоздкой, с установкой печи есть проблема, она должна располагаться как можно ниже… Как делается самотек Поэтому такие схемы являются вынужденными, для мест, где электроснабжение крайне ненадежно.

Более частый выбор – модели с теплообменниками под принудительную циркуляцию с помощью насоса. Как правило, их отличает диаметр подключений гидравлики – ¾ дюйма. Схемы же применяются классические, например, как обеспечивается защита теплообменника твердотопливного котла

Выбор каминной печи и мощность

Каминные печи отдают основную часть тепла непосредственно от своего металлического корпуса, от варочной панели (часто снабжаются) и от дымохода внутри здания. Меньшая часть энергии от сгорания древесины передается теплоносителю и поступает в радиаторы.

Например, популярны следующие модели.

  • Kratki Koza — каминная печь с теплообменником со средней мощностью порядка 8 кВт, а теплообменник —  2,0 кВт (на 2 радиатора) — небольшая ажурная чугунная печь.

  • Печь каминная с водяной рубашкой «Бавария» — популярная модель более мощная, с теплообменником на 5 кВт (3 — 4 радиатора по 10 секций) и общей мощностью до 13 кВт — отличная для дачи…

Но, стоит учитывать, что производитель указывает максимальную мощность на сухих дровах, а иногда и завышает… Поэтому, из расчета 1 кВт для 10 м кв площади утепленного здания, вполне нормальным выбором является 12 — 15 кВт-ная печь для дома 80 м кв. Запас здесь всегда уместен… Небольшие же печки порядка 5 — 8 кВт лучше подходя для дачек 20 — 50 м кв.





материалы, конструкции и схемы движения горячей воды

Одной из важнейших систем жизнеобеспечения в доме является отопление, хотя для многих эта система является самой главной и самой важной, все остальные остаются на заднем плане. И это понятно. Нет тепла – нет жизни. Самой распространенной системой отопления дома считается водяное отопление, где используется котел и несколько радиаторных батарей, которые устанавливаются по последовательной или по параллельной схеме.

Это достаточно экономичный вариант, не сложный и простой в обслуживании.

Но, как показывает современная жизнь, многие загородные застройщики свое предпочтение сегодня отдают отопительным приборам, которые несут в себе не только отопительные функции, но и декоративные, так сказать, радующие глаз. Открытое пламя всегда привлекало человечество. Оно входит в три стихии, на которые смотреть можно бесконечно. Оно не раздражает, оно украшает, оно дает тепло. И какой прибор может создать такой эффект? Только камин.

Но вот беда – камин может обогреть только одно помещение, где он установлен. Правда, эта аксиома уже отошла в прошлое, потому что производители в настоящее время стали предлагать новые конструкции этого отопительного прибора, которые носят название печь-камин с водяным контуром.

Что собой представляет эта новая конструкция?
Все достаточно просто – это все тот же камин, только в его топку по стенам установлены трубы в виде змеевика, которые подсоединяются к системе водяного отопления всего дома. Это, конечно, упрощенная схема, потому что данная система отопления, а так же конструкция самой печки-камина намного сложнее, поэтому есть смысл все в точности объяснить и показать.

Печь камин с водяным контуром из кирпича

Обычный кирпичный камин и камин с водяным контуром по внешним данным практически ничем не отличаются друг от друга, но вот внутренняя структура отличается сильно. Если в первом варианте топка камина возводится из огнеупорного кирпича или камня, то во втором варианте обязательно добавляется стальная рубашка из двойного металлического листа.
Почему используется двойной лист?

Это делается с одной единственной целью – установить в межлистовом пространстве змеевик, по которому будет проходить вода.

Объем нагреваемой воды во многом будет зависеть от двух показателей самой конструкции:

  • Первое – это количество обогреваемых помещений, которое влияет на количество батарей отопления и протяженность всей системы.
  • Второе – контурность системы. Одноконтурная – это только отопление. Двухконтурная – это отопление плюс использование горячей воды для бытовых нужд. Для небольшого дома стандартный объем воды в системе отопления 40-50 литров.

Но, как утверждают специалисты, изготавливать печи-камины с водяным контуром из кирпича достаточно сложно. Здесь не только большие материальные расходы, но сложность в изготовлении топки, где используются и кирпичи, и металл. Поэтому даже опытные печники встречают в процессе возведения такого камина трудности, связанные с установкой металлической облицовки, за счет чего может сократиться объем топки или уменьшиться кирпичная кладка.

Здесь, конечно, все приходится точно рассчитать, чтобы в процессе эксплуатации прибора не возникли сложности.

Готовые печи-камины с водяным контуром, изготовленные из металла – самый простой и надежный вариант. Здесь нет необходимость, что-то доделывать или переделывать. Такой камин устанавливают по месту расположения и подключают к системе отопления дома.

Для тех, кто хочет видеть в интерьере декоративное оформление камина, можно предложить облицевать его любым отделочным материалом, к примеру, тем же кирпичом.

При постройке печи, посмотрите порядовку печи Кузнецова. Она поможет вам правильно сложить печь с высоким КПД.

Или можно сложить печь из кирпича для дома своими руками, используя наше руководство по адресу: https://obogreem.net/otopitel-ny-e-pribory/pechi/pech-iz-kirpicha-dlya-doma.html

Печь камин с водяным контуром своими руками

Сделать камин с водяным контуром своими руками не проблема. Правда, для этого понадобится сварка. Стандартная форма такого камина напоминает прямоугольную печь, стоящую на ножках, с выхлопной трубой, которая выводится наружу. А вот конструкция его намного сложнее, как это было указано выше.

Здесь, как и в кирпичном камине, придется изготавливать топку с двойной рубашкой. Это самое сложное место, поэтому есть смысл использовать два варианта

  • Первый – топка изготавливается отдельно от всей конструкции печки, куда сразу же вставляется змеевик. После чего готовый элемент соединяется с другими частями камина.
  • Второй – готовится вся конструкция камина без верхней крыши. Затем внутрь вставляется внутренняя оболочка каминной рубашки, крепится. И только после этого можно установить подготовленный предварительно змеевик.

Во втором варианте можно изменить схему сборки, то есть сначала установить змеевик, затем рубашку. Это на ваше усмотрение, как кому удобно. Но из двух предложенных вариантов, первый самый простой и нетрудоемкий.

К слову о материале, который используется для изготовления камина. Для внутренней оболочки рубашки необходимо использовать более толстый лист металла, не менее пяти миллиметров, потому что он будет постоянно находиться в соседстве открытого огня и подвергаться высоким температурам.

Дополнительные приборы и элементы

Современная эксплуатация отопительных приборов требует жесткого контроля температуры теплоносителя, поэтому наличие термометров – дело необходимое. А вот регулировать саму температуру можно достаточно просто:

  • Во-первых, увеличить количество сжигаемого топлива.
  • Во-вторых, воспользоваться заслонкой поддувала, которая помогает увеличить или снизить поступление воздуха в топку.

Есть еще один прибор, который необходимо использовать в том случае, если топка камина расположена на одном уровне или чуть выше батарей отопления. Это циркуляционный насос. Зачем он нужен именно в таких условиях? Все дело в физике. Ни для кого не секрет, что нагретая вода поднимается вверх, а холодная опускается вниз. Это свойство воды используется в системах отопления с естественной циркуляцией. А если змеевик расположен выше батарей, то циркуляция сразу же нарушается, вода внутри системы двигаться не будет, змеевик просто закипит.

Для этих целей и устанавливается насос, который в разы поднимает КПД камина. Обычно сам насос монтируют или в подвале, или снаружи дома в подсобке во избежание шума.

Отзывы о печи камине с водяным контуром

Рассматривая отзывы на форумах, приходится сталкиваться с различным отношением людей, к такому камину. Больше положительных отзывов у тех, кто установил данную систему в небольших домах и дачах.

«…О печке-камине с водяным контуром узнал от соседа по даче. Идея показалась интересной. Недолго думая, соорудил камин из металла сам, благо сварщик я неплохой. Подсоединил змеевик к системе водяного отопления, которую тут же сам и соорудил. Не стал использовать готовые батареи, просто под подоконниками проложил металлические трубы диаметром 57 миллиметров. Все это объединил. Отличная система получилась, четко работает, особенно на дровах…»

Николай Николаевич, Вязьма.

«…Приобрели печь-камин с водяным контуром с циркуляционным насосом, установку проводили мастера. Прекрасно работала до тех пор, пока не произошло отключение электроэнергии на несколько часов. Насос перестал качать воду, батареи остыли уже через несколько минут, в доме стало холодно. Это большой минус такого камина. Пришлось переделать, чтобы система работала и в режиме естественного оборота воды. Поэтому советую все обдумать, прежде чем покупать такую печь…»

Борис, Николаев.

«…Отличный камин. Сам стоит в гостиной, а от него в две комнаты провели трубы, которые подключили к радиаторам. Получилась целая отопительная система. Топим дровами, расход минимальный…»

Олег.

А вы знали что возводить печь совсем не обязательно, можно купить уже готовый вариант, например печь Бутакова. Подробности в нашем обзоре.

А вот здесь – более простой вариант готовых печей.

Достоинства и недостатки

Начнем с достоинств:

  • Что выгоднее: автономная система отопления или печь-камин с водяным контуром? Камин дешевле, даже если придется повозиться с установкой рубашки.
  • Такой камин может быть включен в любую другую системы отопления, как ее часть, и спокойно заменить ее в случае выхода из строя последней.
  • В такой печке можно использовать любой вид топлива.
  • В плане дизайна помещения это самый универсальный прибор, который украсит любую комнату, отделанную в любом стилевом направлении.
  • Облицевать камин можно на любой вкус, для чего можно использовать огромный ассортимент отделочных материалов.

Недостатки:

  • Если сравнивать печь-камин с другими приборами из категории отопительного оборудование, то необходимо отметить, что она обладает одним из самых низких КПД. Хотя, как дополнительный источник тепла, это оптимальный вариант.
  • Второй минус – это практически отсутствие автоматики. Если многие системы, чтобы зажечь, необходимо только нажать кнопку, то с камином придется повозиться. Надо, к примеру, принести дрова, уложить их в топке, разжечь и ждать, когда вода нагреется в системе.

Построить установку для нагрева воды на дровах

Одно из преимуществ отопления дровами – это разнообразие потребностей, которое может удовлетворить всего одна печь. Дровяная печь не только согревает нас, но и может приготовить ужин, высушить одежду и поджарить холодные пальцы ног. Но разве это не было бы просто денди, если бы этот черный ящик тоже нарисовал красивую горячую ванну?

Вообще-то, в домашнем водяном отоплении дровяными печами нет ничего нового. . . Многие кухонные плиты были оснащены насадками для резервуаров для воды более века назад. Однако с появлением «герметичных» дровяных горелок и систем нагнетания воды оставили большую часть этих старых методов периодического нагрева на второй план, и были разработаны новые методы, основанные на замкнутой циркуляции.

Современная дровяная печь с водяным отоплением

В большинстве водонагревательных устройств используются теплообменники, которые устанавливаются внутри топки или дымохода устройства. Лучшие коммерческие примеры такого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить всю семью горячей водой. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны проходить испытания под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления.Как следствие, качественные внутренние теплообменники стоят довольно дорого. Самодельные внутренние устройства , с другой стороны, заработали дурную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: вытягивание BTU непосредственно из огня (с помощью теплообменника топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (с помощью топки или теплообменника дымохода), может происходить сильное накопление креозота.Нет необходимости упоминать, что сочетание камина в дымоходе и внутреннего водяного теплообменника может обернуться катастрофой.



Разумный дизайн

Признавая тот факт, что не бывает некомпенсированных обедов в полдень, мы приняли консервативный подход к разработке собственной водонагревательной приставки для дровяной печи. Вместо того, чтобы случайно разместить теплообменник внутри обогревателя или трубы, мы прикрепили его снаружи топки. Поступив таким образом, мы избежали каких-либо серьезных модификаций нагревателя, который имеет сертификат лаборатории андеррайтеров.Более того, соблюдены несколько критериев безопасности, которые мы уже упоминали: температура, наблюдаемая за пределами кожуха нагревателя, не будет кипятить воду (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, – это то, что в любом случае излучалась бы обогревателем, поэтому из топки не удаляется лишнее тепло.

Наше водонагревательное оборудование состоит просто из 50 футов медных труб 1/4 дюйма, свернутых в штукатурку из заполненной парижской панелью. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печки без риска перегрева.(Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Сборка прикручивается к боковой стороне нагревателя и подключена к утилизированному водонагревателю емкостью 42 галлона (мы использовали один с сгоревшим элементом, но со звуковым баком) в примерно так же, как и солнечный подогреватель.

Насос со скоростью 10 галлонов в минуту, установленный на сливе нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к точке «Т» чуть ниже клапана сброса давления наверху резервуара (клапан был сохранен в качестве меры предосторожности). Холодная вода поступает в емкость через обычный входной патрубок, а вода, нагретая дровами, проходит через стандартный горячий выход к обычному электронагревателю.Все линии хорошо изолированы пеной высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепла могло бы быть потеряно в печи, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое включение / выключение с помощью термостата кондиционера, подключенного к сети, подключенного к линии электропитания насоса. (Вы также можете использовать более широко доступную комбинацию управления отоплением / кондиционированием воздуха, установленную в режиме охлаждения.) Термостат прикреплен к стене на расстоянии трех футов от обогревателя и примерно на фут выше его вершины. Когда температура воздуха достигает 80 ° F, регулятор на 120 В включает насос, и вода начинает нагреваться. Встроенный дифференциальный переключатель снова отключает циркуляционный насос, когда температура падает до 76 ° F.

Советы по строительству

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров.Например, если ваша печь больше нашей, вы можете увеличить панель настолько, чтобы в нее поместился полный 60-футовый змеевик 1/4-дюймовой трубки из мягкой меди внутри каркаса теплообменника увеличенного размера. Те из вас, кто имеют нагреватели меньшего размера, однако потребуется меньшее количество линии.

В любом случае работать с НКТ проще всего, так как для транспортировки она свернута в бухты. Мы просто уложили скрученную линию в рамку и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал может быть изогнут до радиуса примерно 1-1 / 2 дюйма без перегиба, поэтому не составит труда загнать его в любые потенциальные «горячие точки».Мы работали от внешних краев внутрь, проводки катушек к опорной плите, как мы пошли. (Без проволоки, удерживающей внешние круги трубок на месте, вся штука хотела выпрыгнуть из рамы.)

Как только медные трубки будут равномерно распределены внутри рамы, встряхните тонкую партию гипса и вылейте смесь в раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стенке печи, а линии 1/4 дюйма можно подсоединить к трубкам 1/2 дюйма резервуара подогревателя.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если сбой в электроснабжении отключит наш насос, мы закрыли трубы, выходящие из резервуара подогревателя, и установили манометр на предохранительном клапане. Максимальное давление, которое мы смогли создать в системе, составило 3 фунта на квадратный дюйм. . . и это было после того, как поток застоялся в течение восьми часов при максимально возможной скорости горения для каталитического нейтрализатора Atlanta Stove Works!

Кроме того, чтобы определить, поощряется ли кондуктивный теплообмен через стену печи в нездоровой степени, мы ежедневно проверяли внутреннюю часть топки дровяной печи на предмет повышенного накопления креозота.Мы не обнаружили разницы во внешнем виде или глубине отложений на какой-либо из четырех стен, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторый изолирующий эффект, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что увеличивало содержимое резервуара на 42 галлона до 140 ° F.Эта скорость сжигания восьми фунтов в час, вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общее количество горячей воды за 24 часа все равно должно составлять более 100 галлонов в день. И даже если вы часто будете эксплуатировать плиту в «выключенном» состоянии, система значительно снизит ваши счета за коммунальные услуги.


В зависимости от размера вашей семьи и количества воды, которую использует каждый человек, система может исключить ваших зимних счетов за горячую воду.Следовательно, если вы можете получить свою древесину по цене, которая существенно ниже, чем стоимость эквивалентного количества электричества или газа, энергия, которую вы вкладываете в подогрев воды из вашей дровяной печи (которая, конечно, будет вычтена из объема тепла, которое бы доставил прибор), окупается вложенными в него средствами. Кроме того, вам будет приятно узнать, что вы сделали еще один шаг к замене невозобновляемых источников энергии.

Перечень материалов

насос (Richdel R798)

термостат (Dayton DE158)

(50 футов) 1/4 “медная трубка типа L

16-калибр, 2 ‘X 3’, сталь

(8 футов) Уголок 1/8 “X 1”

Клапан сброса давления

(14) Болты 1/4 “-20 X 3/4” с гайками

(3 кварты.) штукатурка париж

(6 футов) проволока для тюков

сантехника разная


Первоначально опубликовано: январь / февраль 1984 г.

Гидравлические печи для производства горячей воды

Лучше с комплектом горячей воды для бытового потребления или с пуффером?

Говоря о гидроплитах, подключенных к системе производства горячей воды для бытового потребления, читатель yourFire задал нам следующий вопрос: «Я хотел бы знать: что лучше: комплект для горячей воды для бытового потребления или пуффер? Или мы должны установить оба? Заранее спасибо.”

Даже если на первый взгляд ответ может показаться довольно простым, мы решили подробно проанализировать его в специальной статье. Давайте подробно рассмотрим две доступные альтернативы, чтобы убедиться, что наша плита нагревает не только техническую воду для радиаторов, но и воду, необходимую для душа или мытья посуды (горячее водоснабжение).

ГИДРОПЕЧЬ С НАБОРОМ БЫТОВОЙ ГОРЯЧЕЙ ВОДЫ

Комплект для мгновенного приготовления горячей воды (комплект ГВС) монтируется в стандартной комплектации или добавляется в качестве опции к гидроплитам большей мощности, от 20-22 кВт и выше.По сути, это теплообменник, который позволяет передавать тепло технической воды на горячее водоснабжение. Комплект обычно состоит из пластинчатого теплообменника, трехходового клапана и реле протока.

Преимущества

Стоимость комплекта для горячего водоснабжения , даже если он является дополнительным, довольно низкая и обычно составляет около 150-200 евро. Причем комплект устанавливается прямо внутри печи, не занимая дополнительного места .

Недостатки

Фактическое мгновенное производство горячей воды происходит только в том случае, если печь на гранулах включена и работает на полную мощность.

И наоборот, когда печь выключена или установлена ​​на минимум, нам придется подождать, пока она вернется к стандартному режиму работы. В этом случае может пройти от пяти до тридцати минут, прежде чем у нас будет горячая вода .

Кроме того, расход набора для горячей воды для бытового потребления составляет около 8-10 литров , что может быть недостаточно даже для длительного горячего душа.

ГИДРАВЛИЧЕСКАЯ ПЕЧЬ С КОМБИНИРОВАННЫМ СЪЕМНИКОМ ИЛИ С ЦИЛИНДРОМ ДЛЯ ХРАНЕНИЯ

Даже если эти термины часто используются как синонимы для обозначения резервуаров для хранения, пуффер и резервуар для хранения – это не одно и то же.

Пуффер фактически является резервуаром для технической воды, предназначенной для системы отопления, тогда как резервуар-накопитель (бойлер) содержит горячую воду для бытового потребления. Однако самые современные пуфы, называемые «комбинированными», также позволяют накапливать горячую воду для бытового потребления, сохраняя ее отдельно от технической воды.

Существует два типа комбинированных буферов : «бак в баке» и «труба в баке».

Буферы «Резервуар в резервуаре» содержат внутренний резервуар, который питает контур ГВС. Емкость этого внутреннего бака невелика (максимум до 300 литров), но этого вполне достаточно при нормальном и не слишком интенсивном использовании горячей воды (типичный пример: семья из четырех человек).

Пуховик “труба в баке” , подходит для более интенсивного или профессионального использования (например.грамм. отели, дачные фермы), содержат змеевик для горячего водоснабжения, который, благодаря большей поверхности теплообмена, может гарантировать почти неограниченный поток воды.

Преимущества

С накопительным водонагревателем или комбинированным нагнетателем горячая вода поступает мгновенно , когда это требуется пользователю, даже когда плита выключена.

Это не только повышает комфорт, но и позволяет значительно сэкономить по сравнению с использованием гидроплитки с комплектом ГВС.Печка включается реже и расход пеллет определенно оптимизирован .

Недостатки

Единственные недостатки вытяжного или накопительного водонагревателя по сравнению с комплектом ГВС связаны с стоимостью и местом, необходимым для его установки.

Стоимость баллона для хранения простого типа составляет около 1700 евро и может превышать 2200 евро для самых современных комбинированных буферов.

Что касается размера, 200-литровый компактный накопитель, такой как этот от бренда RED, имеет диаметр 61 см на 126.Высота 5см (подробнее). Поэтому необходимо иметь технический отсек подходящего размера для его размещения.

ЗАКЛЮЧЕНИЕ

Если у вас достаточно места и достаточный бюджет, выигрышной комбинацией будет гидроплита в сочетании с пуффером или накопительный баллон . В этом случае комфорт не имеет себе равных.

На фото Club Hydromatic от MCZ – керамическая печь на гранулах с инновационными характеристиками, ставшая результатом нескольких лет тщательных испытаний.Он предлагает значительный уровень производительности, особенно с точки зрения эффективности и выбросов.

Дровяные печи водяные змеевики Интернет

Использование водяных змеевиков для дровяной печи в вашем доме

Дровяная печь – отличный способ сэкономить, пока вы отапливаете дом зимой. Если ваша дровяная печь расположена в центре главной комнаты, она может создать теплую и уютную атмосферу, в которой ваша семья будет любить собираться. Одна из проблем, с которыми люди сталкиваются при использовании дровяных печей, заключается в том, что распределение тепла в значительной степени централизовано, поэтому там, где расположена печь, намного теплее, а в отдаленных комнатах остается прохладно и неудобно.За последние несколько лет люди разработали несколько способов включить дровяную печь в более эффективную систему отопления дома. Когда вы используете водяные змеевики для дровяной печи, вы вводите новый уровень эффективности отопления в свой дом.

Варианты водяного отопления

Существует множество дровяных печей, которые можно подключить к существующей системе воздуховодов, чтобы обеспечить более равномерное распределение тепла по всему дому. Помимо нагрева воздуха, дровяные печи можно использовать для нагрева воды.Горячая вода может использоваться в системе лучистого отопления, которая проходит через пол, что является отличным способом равномерно обогреть ваш дом, при этом сохраняя значительную сумму на ваших ежемесячных счетах за коммунальные услуги. Другой вариант – использовать водяные змеевики дровяной печи для горячей воды для душа, приготовления пищи и других вещей. Если вы думаете об использовании дровяной печи для нагрева воды, у вас есть два разных варианта, которые помогут сэкономить деньги каждый месяц.

Советы по безопасности

Установка водяных змеевиков в дровяной печи представляет собой серьезную угрозу безопасности, если вы не знаете, что делаете.Вы можете нанять профессионального сантехника для выполнения этой работы, если вы не уверены в своих способностях слесаря. Вот несколько соображений безопасности и соображений, о которых вы должны знать, прежде чем использовать дровяную печь для нагрева воды.

• Неправильно спроектированная система водяного отопления может вызвать серьезный взрыв.

• Конвекционная проточная система обычно считается самой безопасной, поскольку она не зависит от электричества или каких-либо насосов и не способствует повышению давления.

• Убедитесь, что вы установили несколько предохранительных клапанов, чтобы избежать чрезмерного повышения давления.

• Резервуар для хранения воды также должен иметь соответствующий размер, чтобы избежать перегрева и компенсировать низкую скорость рекуперации тепла.

Использование водяных змеевиков для дровяной печи в вашем доме дает ряд преимуществ, но также существует ряд рисков для безопасности. Как домовладелец, также важно убедиться, что страхование жилья покрывает выбранную вами систему.Тщательно и безопасно включив в дровяную печь водонагреватель, вы сможете жить более эффективно.

Как построить приставку для нагрева воды на дровах

Следуйте этим советам, чтобы построить приставку для нагрева воды на дровах и сэкономить на счетах за коммунальные услуги. Включает список материалов и схему.

Одно из преимуществ отопления дровами – это разнообразие потребностей, которое может удовлетворить всего одна печь. Дровяная печь не только согревает нас, но и может приготовить ужин, высушить одежду и поджарить холодные пальцы ног.Но разве это не было бы просто денди, если бы этот черный ящик тоже нарисовал красивую горячую ванну?

Вообще-то, в домашнем водяном отоплении дровяными печами нет ничего нового. . . Многие кухонные плиты были оснащены насадками для резервуаров для воды более века назад. Однако с появлением «герметичных» дровяных горелок и систем водоснабжения под давлением большинство этих старых методов периодического нагрева было оставлено на второй план, и были разработаны новые методы, основанные на замкнутой циркуляции.

Современное водяное отопление дровяной печи
В большинстве водонагревательных устройств используются теплообменники, которые устанавливаются внутри топки или дымохода устройства.Лучшие коммерческие примеры такого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить всю семью горячей водой. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны проходить испытания под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления. Как следствие, качественные внутренние теплообменники стоят довольно дорого. С другой стороны, самодельные внутренние устройства заработали отвратительную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: вытягивание BTU непосредственно из огня (с помощью теплообменника топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (с помощью топки или теплообменника дымовой трубы), может происходить сильное накопление креозота. Нет необходимости упоминать, что сочетание камина в дымоходе и внутреннего водяного теплообменника может обернуться катастрофой.

Разумный дизайн
Осознавая тот факт, что не бывает некомпенсированных полуденных трапез, мы приняли консервативный подход к разработке собственной водонагревательной приставки для дровяной печи. Вместо того, чтобы случайно разместить теплообменник внутри обогревателя или трубы, мы прикрепили его снаружи топки. Приняв такой подход, мы избежали каких-либо серьезных модификаций нагревателя, который имеет сертификат лаборатории андеррайтеров. Более того, соблюдены несколько критериев безопасности, которые мы уже упоминали: температура, наблюдаемая за пределами кожуха нагревателя, не будет кипятить воду (пока эта жидкость продолжает циркулировать), а для нагрева воды используется тепло, которое в любом случае излучалась бы обогревателем, поэтому из топки не удаляется лишнее тепло.

Наше водонагревательное устройство состоит из 50 футов медных труб 1/4 ″, свернутых в гипс из заполненных парижских панелей. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печи без риска перегрева. (Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Сборка привинчивается к боковой стороне нагревателя и подключена к утилизированному водонагревателю на 42 галлона (мы использовали один с сгоревшим элементом, но со звуковым баком) в примерно так же, как и солнечный подогреватель.

Насос со скоростью 10 галлонов в минуту, установленный на сливе нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к точке «Т» чуть ниже клапана сброса давления наверху резервуара (клапан был сохранен в качестве меры предосторожности). Холодная вода поступает в емкость через обычный входной патрубок, а вода, нагретая дровами, проходит через стандартный горячий выход к обычному электронагревателю. Все линии хорошо изолированы пеной высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло быть потеряно для печи, когда огонь не горел.Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое включение / выключение от термостата кондиционера, подключенного к сети, подключенного к линии электропитания насоса. (Вы также можете использовать более широко доступную комбинацию управления отоплением / кондиционированием воздуха, установленную в режиме охлаждения.) Термостат прикреплен к стене на расстоянии трех футов от обогревателя и примерно на фут выше его вершины. Когда температура воздуха достигает 80 ° F, регулятор на 120 В включает насос, и вода начинает нагреваться.Встроенный дифференциальный переключатель снова отключает циркуляционный насос, когда температура падает до 76 ° F.

Советы по конструкции
Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров. Например, если ваша печь больше нашей, вы можете увеличить панель настолько, чтобы вмещать 60-футовый змеевик с трубкой из мягкой меди толщиной 1/4 дюйма внутри каркаса теплообменника увеличенного размера.Тем не менее, тем из вас, у кого есть нагреватели меньшего размера, придется использовать меньшее количество линии.

В любом случае работать с НКТ проще всего, так как для транспортировки они свернуты в бухты. Мы просто уложили скрученную линию в рамку и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал может изгибаться по дуге до радиуса примерно 1-1 / 2 дюйма без перегиба, поэтому его несложно загнать в любые потенциальные «горячие точки». Мы работали от внешних краев внутрь, проводки катушек к опорной плите, как мы пошли.(Без проволоки, удерживающей внешние круги трубок на месте, вся штука хотела выпрыгнуть из рамы.)

Как только медные трубки будут равномерно распределены внутри рамы, встряхните тонкую партию гипса и вылейте смесь в раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне печи, а линии диаметром 1/4 дюйма можно подсоединить к трубкам емкостью 1/2 дюйма резервуара подогревателя.

Безопасность и производительность
Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если сбой в электроснабжении отключит наш насос, мы закрыли трубы, выходящие из резервуара подогревателя, и установили манометр на предохранительном клапане. Максимальное давление, которое мы смогли создать в системе, составило 3 фунта на квадратный дюйм. . . и это было после того, как поток застоялся в течение восьми часов при максимально возможной скорости горения для каталитического нейтрализатора Atlanta Stove Works!

Кроме того, чтобы определить, поощряется ли кондуктивный теплообмен через стену печи в нездоровой степени, мы ежедневно проверяли внутреннюю часть топки дровяной печи на предмет повышенного накопления креозота.Мы не обнаружили разницы во внешнем виде или глубине отложений на какой-либо из четырех стен, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторый изолирующий эффект, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что увеличивало содержимое резервуара на 42 галлона до 140 ° F.Эта скорость сжигания восьми фунтов в час, вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общее количество горячей воды за 24 часа все равно должно составлять более 100 галлонов в день. И даже если вы часто будете эксплуатировать плиту в «закрытом» состоянии, система значительно снизит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, которую использует каждый человек, система может исключить ваш счет за горячую воду в зимний период.Следовательно, если вы можете получить свою древесину по цене, которая существенно ниже, чем стоимость эквивалентного количества электричества или газа, энергия, которую вы вкладываете в подогрев воды из вашей дровяной печи (которая, конечно, будет вычтена из объема тепла, которое бы доставил прибор), окупается вложенными в него средствами. Кроме того, вам будет приятно узнать, что вы сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

  • насос (Richdel R798)
  • термостат (Dayton DE158)
  • (50 футов) 1/4 ″ медная трубка типа L
  • 16-калибр 2 ‘X 3’ сталь
  • (8 ′) Уголок 1/8 ″ X 1 ″
  • Клапан сброса давления
  • (14) болты 1/4 ″ -20 X 3/4 ″ с гайками
  • (3 кварты.) штукатурка парижская
  • (6 ′) проволока для тюков
  • сантехника разная

Дровяные водонагреватели | Как это работает, типы, советы по покупке

Дровяные водонагреватели и дровяные печи – это отопительные приборы, использующие древесину в качестве источника энергии для отопления домов и приготовления горячей воды (ГВС). Они не так популярны, как раньше, в основном из-за современной жизни, городской жизни и наличия газа и электричества практически в любом доме.

Здесь будут рассмотрены дровяные приборы для приготовления горячей воды, поскольку они являются пионерами в отрасли водяного отопления. Мы также дадим несколько полезных советов, если вы заинтересованы в его покупке или изготовлении.

Кроме того, из-за роста стоимости других источников энергии, включая газ и электричество, вы можете решить, что это самый доступный, если не единственный способ для вашего дома или коттеджа. Они идеально подходят для обогрева гидромассажных ванн, надземных бассейнов и резервуаров для хранения.

Мы охватим разные типы; от простой дровяной печи для приготовления горячей воды в большом котле до уличных дровяных печей.

Типы и особенности


Иметь дровяную печь и нагревать воду дровами сегодня – редкость. Дровяная печь обычно используется для приготовления пищи и обогрева жилых помещений, но редко для приготовления горячей воды.

Примечание : Эффективность сжигания древесины среднего качества составляет около 70%.

Основные проблемы с водонагревателями или котлами, работающими на дровах, – это неудобство при использовании, время, необходимое для разжигания огня, поддержание работоспособности агрегата, трудности с контролем температуры, случайное возгорание, загрязнение…

Использование дровяной печи для нагрева воды


Если вам нужна дровяная печь, купите такую, которая оснащена резервуаром для воды, который может удерживать воду, чтобы вы могли использовать ее для нагрева воды и помещений, а также для приготовления пищи, как показано на рисунке. Современные печи имеют тенденцию быть декоративными и могут использовать поленья или пеллеты.

Также можно отремонтировать старую печь. Наиболее рациональная компоновка – установка накопительного бака как можно ближе к плите, в вертикальном положении. Старые дровяные печи используют тягу и количество дров для контроля температуры, в то время как новые печи поставляются с элементами управления.

Самый простой способ получить горячую воду – поставить большую кастрюлю с водой на дровяную печь, чтобы ее можно было использовать для мытья посуды или даже для наполнения ванны или гидромассажной ванны.

Однако сложно нагреть сразу большое количество воды, к тому же процесс трудоемкий.

Дровяная печь с кожухом

Дровяная печь с рубашкой оборудована змеевиком металлических труб, проходящих через топку или вокруг нее. Бак обычно расположен над дровяной печью, поэтому система отопления или контур могут работать по принципу термосифона.Горячая вода движется вверх, а холодная под действием силы тяжести выходит, чтобы нагреться.

Помните, что коллектор, установленный в топке, влияет на горение, охлаждая огонь. Отвод большого количества тепла из топки может привести к задымлению огня и избытку креозота.

Эффект термосифона не такой сильный, но он все же обеспечивает перекачивающее действие из-за поднимающейся горячей воды, и поэтому бак или коллектор необходимо установить над плитой.

Когда коллектор горячей воды устанавливается над плитой, одна из основных проблем заключается в том, что он забирает тепло от горения; горение станет грязным, и это приведет к выходу печи из строя.Сертификат эмиссии EPA почти предотвращает этот тип нагрева.

Также, если водопроводная система открыта, температура ограничена точкой кипения, в то время как в закрытых системах это опасно, если температура и давление поднимаются выше точки кипения.

Если необходимо контролировать горячую воду, можно использовать внешние контроллеры и насосы. Следует обратить особое внимание, так как этот водонагреватель на дровах работает в более высоком температурном диапазоне, и если система закрыта, необходимо установить предохранительный клапан давления и температуры, а также расширительный бак.

Температура горячей воды высока, поэтому рекомендуется использовать белые трубы из ХПВХ со специальным клеем, который не растворяется в горячей воде, гладкие железные трубы под воздействием пламени и медные трубы с бессвинцовой пайкой. Старайтесь избегать попадания дешевых труб из ПВХ и оцинкованных труб в зону возгорания.

Водонагреватель на дровах снаружи


Уличный дровяной водонагреватель представляет собой дровяную печь, расположенную снаружи на безопасном расстоянии и подающую горячую воду по трубам, закопанным в землю.Перейдите по ссылке, чтобы узнать об одном из производителей дровяных обогревателей или получить представление о том, как сделать это своими руками.

Водонагреватель для купания на дровах

Если вы ищете водонагреватель для горячей ванны на дровах, обратите внимание на Chofu, японскую компанию по производству оборудования для горячих ванн. Нагреватель Chofu изготовлен из высококачественной нержавеющей стали, и он может нагнетать 247 галлонов горячей воды 47 F примерно за 3 часа и запускать его без использования электричества, но по принципу термосифона. Вы даже можете модернизировать существующую гидромассажную ванну.

Дровяной водонагреватель этого типа эксплуатировать недорого, так как стоимость – только дрова. Он идеально подходит для использования в коттедже, даже в домах для обогрева джакузи и бассейнов.

Сжигание дров – непрактичный способ нагрева воды, особенно в летние месяцы. Вы просто не хотите зажигать устройство каждый раз, когда вам нужна горячая вода. Но если вы не можете этого избежать, используйте его в сочетании с солнечным отоплением. Убедитесь, что размер бака достаточно велик, чтобы поглощать тепло между циклами использования и предотвращать перегрев.Кроме того, этот тип нагрева воды не для старых и отключенных, так как требует значительных физических затрат. Кроме того, требуется много времени для планирования, включая заказ, распиловку и хранение бревен.

Все о дымоходах на дровах

Ни одна дровяная печь, камин или топка не могут нормально функционировать без хорошего дымохода. Хороший дымоход – это:

  • правильный тип для прибора, т.к. есть много вариантов, некоторые не подходят;
  • правильный размер для прибора, который обычно равен размеру выходного отверстия прибора;
  • правильно расположен, то есть вверх через отапливаемое пространство дома; и
  • правильно установлен, в точности следуя строительным нормам и инструкциям производителя.

Хорошая конструкция дымохода и системы обеспечивает желаемые рабочие характеристики:

  • Пожары легко разжечь, а черновик быстро строится
  • Дым не заполняет комнату, когда вы пытаетесь зажечь огонь
  • При открытии двери для борьбы с огнем не просачивается дым
  • Отсутствие неприятных запахов или холодного воздуха от очага, когда он не используется

При планировании установки для сжигания дров в первую очередь вам понадобится надежный совет по подбору прибора для дымохода правильного типа и размера.Большинство розничных продавцов дровяного отопления и трубочистов могут направить вас, также могут быть правительственные учреждения и публикации, которые вы можете получить на месте. Мы настоятельно рекомендуем, чтобы ваш дымоход профессионально установил кто-то, чьи рекомендации вы проверили. Вы никогда не захотите спать по ночам, задаваясь вопросом, не подвергает ли неумелая установка дымохода риску ваш дом и семью.

Это хорошие показатели дровяной печи:

(подсказка: это действительно дымоход!)

  • Когда огонь не горит и вы открываете дверцу печи, воздух поступает в печь, а не наружу.
  • Когда вы разжигаете огонь, дым сразу же поднимается вверх по трубе, а не в комнату.
  • Правильно устроенный костер для растопки горит очень быстро и ярко.
  • Когда вы открываете дверцу печи, чтобы добавить дров, дым не выходит.
  • Если вы будете осторожны, вы можете включить печь, чтобы в доме не чувствовалось запаха древесного дыма.

Понимание того, как работают дымоходы

Дымоход можно рассматривать как двигатель, приводящий в действие систему отопления на дровах.Думайте о его топливе как о тепле. Думайте о мощности, которую он производит, как о сквозняке. Чем больше топлива (тепла) вы дадите этому двигателю (дымоходу), тем большую мощность (тягу) он выдает. Таким образом, чем горячее выхлопные газы, тем больше тяга. Осадка, кстати, хорошая. Это всасывание, которое предотвращает попадание дыма в комнату. Изоляция дымохода важна, потому что она помогает поддерживать выхлоп горячим до тех пор, пока он не вылетит наружу, и, таким образом, увеличивает тягу.

Дымоход работает с печью или камином в виде петли обратной связи.Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, отводит больше тепла в дымоход, что создает большую тягу и так далее. Изолированный дымоход обеспечивает большую тягу при меньшем нагреве.

Дровяные печи и камины работают на естественной тяге, а это означает, что никакие вентиляторы не способствуют оттоку выхлопных газов. Чтобы дымоход работал правильно, он должен получать около двадцати процентов тепловой энергии, производимой горящими дровами. Прошлый опыт показал, что, когда КПД дровяной печи намного превышает 80 процентов, в дымоходах, особенно наружных, сделанных из кирпича, может начаться конденсация водяного пара.Никогда не морите дымоход голодом. Для правильного функционирования ему требуется тепло.

Зимой хорошо спроектированный и правильно установленный дымоход создает тягу и поднимает воздух вверх, даже когда огонь не горит. Когда вы разводите огонь в печи, подключенной к такому дымоходу, растопка легко воспламеняется, тяга быстро увеличивается, и вы сразу получаете красивый, яркий, горячий огонь – и никакого дыма. Это та система, которую вы хотите установить в своем доме.

Понимание того, как устроены дома

Прямые системы создают некоторый восходящий поток, даже если огонь не горит.Когда на улице холодно, теплый воздух внутри дома хочет подниматься, создавая перепад давления: низкое давление низкое в доме и высокое давление высокое в доме.

Перепад давления называется эффектом суммирования, а между зонами положительного и отрицательного давления – это плоскость нейтрального давления, в которой давление в доме равно атмосферному давлению на открытом воздухе. Чем холоднее на улице, тем больше разница температур, тем сильнее эффект стека.Дымоход, установленный в середине дома, естественным образом преодолевает эффект дымохода, будучи таким же теплым, но более высоким, чем дом.

Дома строятся более плотно закрытыми для повышения комфорта и снижения затрат на электроэнергию. Для этого используются двери и окна с уплотнителями и стены с непрерывным воздушным барьером (обычно полиэтиленовой пленкой). Если вы включите мощную вытяжку или вытяжку с нисходящей кухонной вытяжки в относительно небольшом, плотно закрытом доме, она может высосать из дома столько воздуха, что давление внутри упадет настолько, что преодолеет тягу в дымоходе и высосет дым из печи. .Пока это не так часто, но может случиться.

Типичные проблемы и способы их избежать

1.

Холодный очаг и запахи: Когда огонь не горит, из печи выходит холодный воздух и / или запахи.
  • Воздух в дымоходе, идущем вверх по дому, охлаждается, поэтому тяга в дымоходе меньше, чем эффект дымовой трубы дома, а обратная тяга дымохода делает очаг холодным и вызывает неприятные запахи
  • Холодная обратная тяга также может произойти, если дымоход проникает в теплую часть здания ниже своего наивысшего уровня, что произойдет, если очаг установлен на нижней стороне потолка собора или в одноэтажной части двухэтажного дома.
  • Установите дымоход внутри здания так, чтобы он проникал в теплое пространство на самом высоком уровне, и он будет создавать сквозняк, даже когда огонь не горит

2.

Просыпание дыма при открытой двери: Когда вы идете на перезарядку, дым вываливается из двери.
  • Когда вы открываете дверцу печи, через отверстие должно проходить большое количество разбавляющего воздуха, чтобы дым остался внутри; если поток выхлопных газов ограничен, дым будет выкатываться в комнату
  • Если возможно, идите прямо вверх; Избегайте поворотов дымохода на 90 градусов и смещений в дымоходе

3.

Медленная работа: дымчатый огонь, трудно получить горячий огонь.
  • Большие холодные дымоходы, похожие на старые кирпичные, всасывают тепло из выхлопных газов, вызывая медленное накопление тяги.
  • Размер дымохода должен соответствовать печи и использовать изолированный дымоход, чтобы выхлоп оставался горячим и быстро двигался; никогда не используйте дымоход с воздушным охлаждением

Краткое изложение руководящих принципов проектирования

1. Поместите дымоход в теплое помещение
2. Идите прямо вверх, без изгибов или смещений
3. Изоляция вокруг дымохода
4.Размер дымохода соответствует печи

Несколько слов о климате и высоте над уровнем моря

Если вы живете в районе, где настоящая зима – земля замерзает, а на вас выпадает немного снега – или если вы живете на большой высоте – скажем, на высоте более 4000 футов – вам необходимо точно следовать этим рекомендациям по проектированию, чтобы получить отличная производительность. Вам, людям, живущим на небольшой высоте с мягкими зимами, возможно, не нужно быть настолько привередливым, но, опять же, хороший дизайн всегда окупается лучшей производительностью.

Уличные дровяные печи – Mike’s Heating

Использование уличных дровяных печей для отопления приобретает все большую популярность благодаря обильным запасам древесины и их экономической эффективности, низкому воздействию на окружающую среду и появлению безопасных, удобных и долговечных уличных дровяных печей из нержавеющей стали.

Специальное финансирование для закупок уличных дровяных печей!

Характеристики

  • НЕРЖАВЕЮЩАЯ СТАЛЬ большой толщины используется во всех узлах, которые вступают в контакт с огнем и водой. Это защитит от коррозии и коробления и продлит срок службы вашей печи.
  • КАМЕРА ШНЕКА ДЛЯ ЗОЛОТЫ и ЧУГУННЫЕ РЕШЕТКИ в топке обеспечивают эффективное сгорание, которое сжигает древесину с высокой мощностью, обеспечивая легкое удаление золы без использования лопаты.
  • СИСТЕМА ПОЛУЗАКРЫТОГО КОНТУРА уменьшает испарение воды и / или антифриза.
  • НЕСКОЛЬКО КРЮЧЕК позволяют отапливать несколько зданий / систем отопления от одной печи, включая ваш дом, горячее водоснабжение, бассейн, гидромассажную ванну, гараж, мастерскую, теплицу или фермерский магазин.

Преимущества

  • В доме нет беспорядка, дыма или пожара.
  • Нет необходимости колоть или таскать дрова в дом.
  • Работает с существующими системами принудительного воздушного, горячего водоснабжения или водяного отопления.
  • Длительное время горения.
  • Очень хороший равномерный нагрев
  • Множество различных ПРИМЕНЕНИЙ от дома до мастерской и повсюду между ними.

Технические характеристики

Жилые дома

Модели серии CB

Вы получаете большую экономию с вашей печью HEATMOR ™, которая так же легко работает как с существующими системами отопления, так и с новой конструкцией. Чем больше у вас тепла, тем больше экономия, потому что система HEATMOR ™ может добавить тепла в вашу жизнь внутри и снаружи.

Модели серии X

HeatmorTM серии X модели 200X и 350X были разработаны с учетом пределов выбросов, установленных в стандарте EPA для новых источников, при сохранении качества конструкции HeatmorTM, которое клиенты знают и которым доверяют.

200 CB 400 CB Серия X 200X Серия X 350X
Ограниченная гарантия Срок службы Срок службы Срок службы Срок службы
Нержавеющая сталь 409 409 409 409
Масса (фунты) 1,599 1 968 1835 1,980
Высота 82.5 ″ 82,5 ″ 82,5 ″ 82,5 ″
Ширина 50 ″ 50 ″ 46,5 ″ 46,5 ″
Длина 77 ″ 95 ″ 95 ″ 95 ″
Тяга (куб. Фут / мин) 150 2 х 150 150 2 х 150
Размер дымохода Изолированный 8 ″ или 10 ″ Изолированный 8 ″ или 10 ″ 8 ″ 8 ″
Длина топки 36 ″ Глубина 28 ″ Ширина 54 ″ Глубина 28 ″ Ширина 24 ″ Глубина 23.75 ″ Ширина 36 ″ Глубина 23,75 ″ Ширина
Площадь обогрева (кв. Фут) 5000 10 000 2,500 / 5,000 4,000 / 8,000
Объем воды (галлоны США) 114 155 310 270
Дверца топки (Ш x В) 20 дюймов x 18 дюймов 20 дюймов x 18 дюймов 20 дюймов x 18 дюймов 20 дюймов x 18 дюймов

Варианты цвета – доступно 22 цвета.Точные образцы цвета могут быть предоставлены компанией Mikes Heating по запросу.

Вариант решетки шейкера

– бытовые модели HeatmorTM способны сжигать сертифицированные типы угля. Добавив опцию шейкерной решетки к вашей уличной печи Heatmor, вы легко сможете сжигать уголь, а также древесину шнура в одном устройстве. Для получения дополнительной информации, пожалуйста, свяжитесь с Mikes Heating.

Коммерческие помещения

Качество – HEATMOR ™, Inc., новатор в области использования нержавеющей стали в отрасли дровяных печей.может предложить лучшее качество и мастерство, а также предоставить лучшую доступную гарантию. Новые модели 600 CSS и 800 CSS сконструированы с использованием тех же печей из нержавеющей стали марки 409 и в три раза превосходят низкоуглеродистую сталь (срок службы в три раза дольше). Чтобы обеспечить прочность и долговечность этих более крупных моделей, мы использовали более толстый калибр из нержавеющей стали (7 калибра), чтобы выдерживать суровые условия коммерческого применения.

Функции Easy Load – Все наши наружные дровяные печи были разработаны за годы исследований и разработок, результатом которых стала печь, обеспечивающая безопасность и удобство, а также высокую производительность и эффективность.Чтобы обеспечить максимальную безопасность оператора, мы предлагаем дверцу топки с водяным охлаждением, полностью изолированный корпус и одобренный CSA сертификат A.R.D. (Anti-Rollout Device), который защищает от воспоминаний. Такие особенности, как шнек для удаления золы, система баллонов и принудительная тяга воздуха, делают модели 600 и 800 CSS простыми и эффективными в эксплуатации и обслуживании. Топка большой емкости и проем топки позволяют легко загружать большое количество дров. (36 ″ В X 30 ″ Ш для 600 CSS и 50 ″ В X 56 ″ Ш для 800 CSS.)

Области применения – Необходимость обогрева больших зданий коммерческого типа и утилизации древесных отходов в качестве энергетического ресурса являются причинами для разработки этих устройств.Модель 800 CSS способна удовлетворить потребности в отоплении любого здания площадью до 25 000 кв. Футов (18 000 кв. Футов для 600 CSS). Превратите древесные отходы в тепло для вашего бизнеса, снизив при этом расходы на отопление и плату за захоронение отходов.

450 CX 600 CSS 800 CSS
Ограниченная гарантия Срок службы Срок службы Срок службы
Нержавеющая сталь 409, 10 калибр 409, 7 калибр 409, 7 калибр
Масса (фунты) 2,200 2,800 5 000
Высота 82.5 ″106 ″ 114 ″
Ширина 46,5 ″ 68 ″ 90 ″
Длина 95 ″ 102 ″ 104 ″
Тяга (куб. Фут / мин) 2 х 150 2 х 150 1-150 куб. Футов в минуту, первичный
1-350 куб. Футов в минуту, вторичный
Размер дымохода Изолированный 8 ″ или 10 ″ 10 ″ 16 ″
Длина топки 54 ″ Глубина 28 ″ Ширина 36 ″ Высота 60 ″ Глубина 37 ″ Ширина 47 ″ Высота 54 ″ Глубина 60 ″ Ширина 65 ″ Высота
Площадь обогрева (кв.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
